Branica NICE M7BAR – bez ramena

Dostupnost proizvoda:	na zalihi	Robu standardno otpremamo u roku od 24 sata.

NICE-M7BAR
na zalihi

914,30 € bez PDV-a
1.142,88 € s PDV-om

Težina
85 kg

Opis proizvoda Branica NICE M7BAR – bez ramena

NICE M7BAR je elektromehanička rampa za kontrolirani ulaz motornih vozila, isporučuje se bez ruke. Ima motor 24 V DC i ugrađenu upravljačku jedinicu BCU1 R10 (XBA3 R10). Standardna se izvedba napaja iz mreže 230 V AC; 24 V je napon motora.

Namijenjena je za ruku označenu kao 5, 6 ili 7 m. Ima čvrsto čelično kućište i balansnu oprugu. Eliptične aluminijske ruke XBA15, XBA14 i XBA5 mogu se spajati u dopuštenim kombinacijama pomoću XBA9. Točna duljina sastavljene ruke i njezina oprema određuju namještanje opruge.

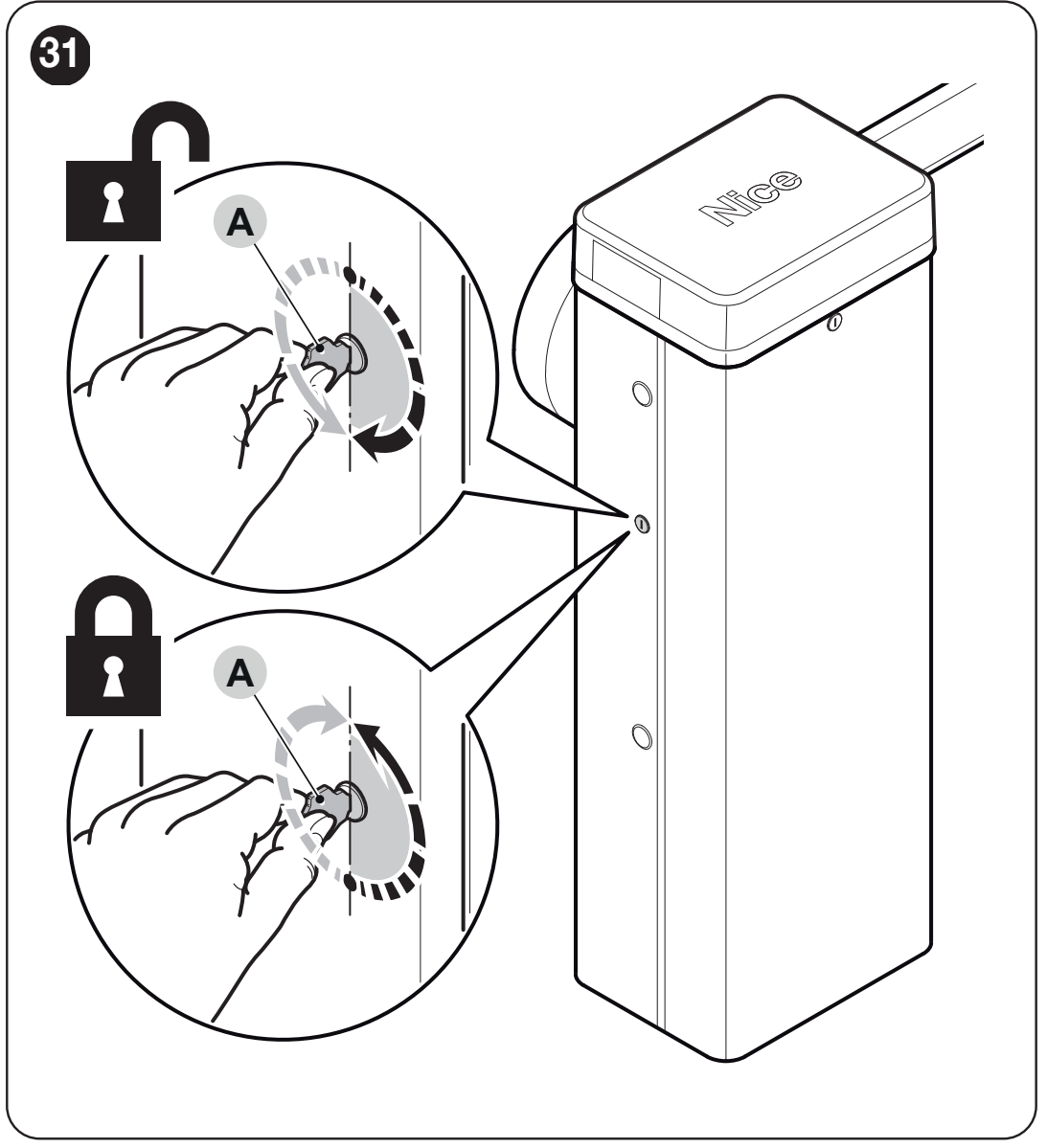

U slučaju nestanka struje ruka se može deblokirati ključem ili upotrebljavati rezervnu bateriju PS224. U kućište se mogu ugraditi signalna svjetiljka XBA7 ili semafor XBA8. Dvije nasuprotne rampe mogu se sinkronizirati u načinu rada Master–Slave.

Ako već imate rampu, najprije provjerite oznaku ploče. Sljedeće postavke odnose se na BCU1 R10 sa zaslonom i okretnim biračem; starija XBA3 ima drukčije upravljanje i nije zamjenjiva samo na temelju sličnog naziva.

Brza navigacija
Odabir i ograničenja	Setovi i alternative
Pribor	Montaža i sidrenje
Opruga i balansiranje	Graničnici
Ožičenje	Priključci i shema
Učenje i ispitivanja	Programiranje
Dvije rampe	Rezervno napajanje i radio
Dijagnostika	Resetiranje
Deblokiranje	Održavanje
Parametri i dimenzije	Priručnik PDF

Kada odabrati NICE M7BAR

Što provjeriti	Podatak i značenje
Širina prolaza	5–7 m
Podesivo vrijeme manevra	6–10 s
Maks. broj ciklusa pri nazivnom momentu	200 ciklusa/h
Ruka	Isporučuje se zasebno; kombinacije dijelova i spojnice
Ručno deblokiranje	Ključem u slučaju nestanka struje ili servisnog zahvata
Dvije nasuprotne rampe	Sinkronizacija Master–Slave

Duljina ruke nije jednaka širini slobodnog prolaza. Pri odabiru uzmite u obzir prostor koji zauzimaju kućište i nosač; konačnu širinu prolaza provjerite na mjestu ugradnje. Vrijeme kretanja ovisi o postavkama, ruci i njezinoj opremi. Maksimalan broj ciklusa ne jamči neograničen rad pri svakom opterećenju.

Rampa je namijenjena vozilima. Kretanje ruke ne smije ugrožavati pješake; prolaz za pješake riješite odvojeno, a sigurnosnu opremu odaberite prema rizicima konkretnog ulaza. Prije montaže provjerite i prostor iznad ruke u otvorenom položaju.

Oprema ruke i njezina ograničenja

Dodatak	Uvjet
Guma i svjetla	Dopušteno uz odgovarajuću duljinu, spajanje i balansiranje. Svjetlosnu traku odaberite prema stvarnoj duljini ruke.
Donja ograda WA13	Samo za kraće konfiguracije navedene u tablici opruge. Ova kombinacija nije dopuštena za ruku M7BAR duljine 7,33 m.
Mobilni oslonac WA12	Uzimaju se u obzir i u tablici opruge, čak i za ruku duljine 7,33 m.
Zglob za preklapanje XBA11	Nije dopušten za M7BAR. Za ovu rampu nije rješenje za niski strop.

Nakon dodavanja svjetala, gume, oslonca ili donje ograde ponovno odaberite pričvršćenje opruge i balansiranje. Povećanje snage motora ne zamjenjuje pravilno mehaničko podešavanje.

Od kojih se dijelova sastoji ruka

Oznaka ruke	Dijelovi	Što provjeriti
5 m	1 × XBA5, 5,15 m	Bez spojnice XBA9; točnu duljinu i pričvršćenje opruge provjerite prema konfiguraciji.
5 m	2 × XBA15 + XBA9	Konfiguracija skraćena na 5,00 m prema tablici opruge.
6 m	2 × XBA15 + XBA9	Tablica opruge: 6,33 m.
7 m	XBA15 + XBA14 + XBA9	Tablica opruge: 7,33 m; kraći dio uz kućište.

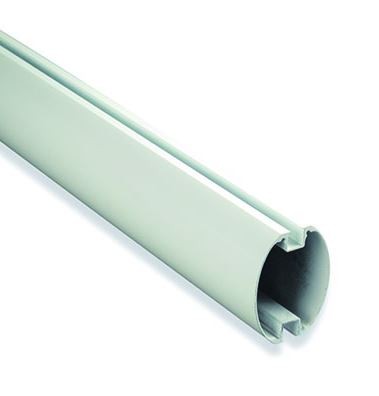

XBA15 ima 3 150 mm, XBA14 ima 4 150 mm, a XBA5 ima 5 150 mm. Trgovačke oznake 6, 7, 8 ili 9 m nemojte upotrebljavati kao točnu montažnu mjeru. Prije ugradnje izmjerite duljinu opremljene ruke i slobodni prolaz. Spojnica XBA9 ne omogućuje prekoračenje ograničenja rampe.

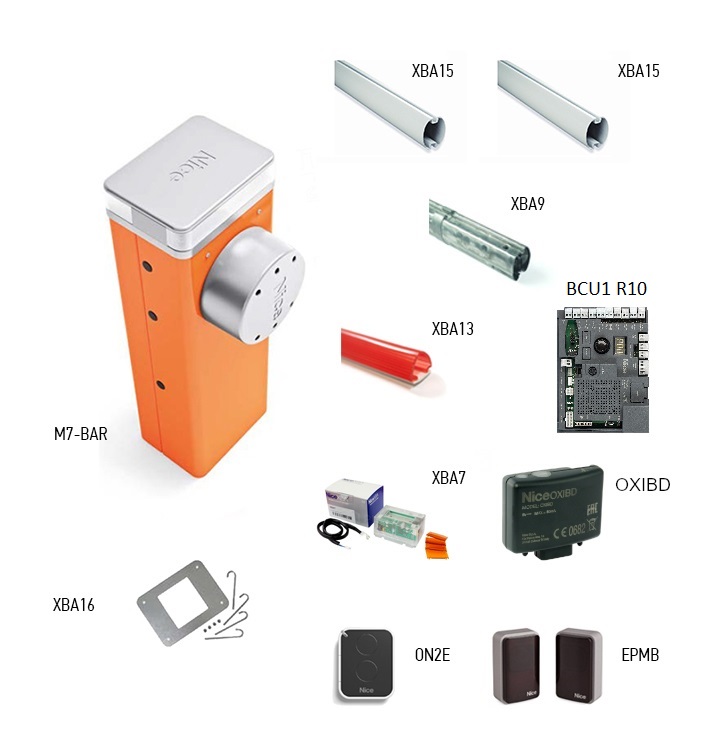

Kompleti rampi s rukom i priborom

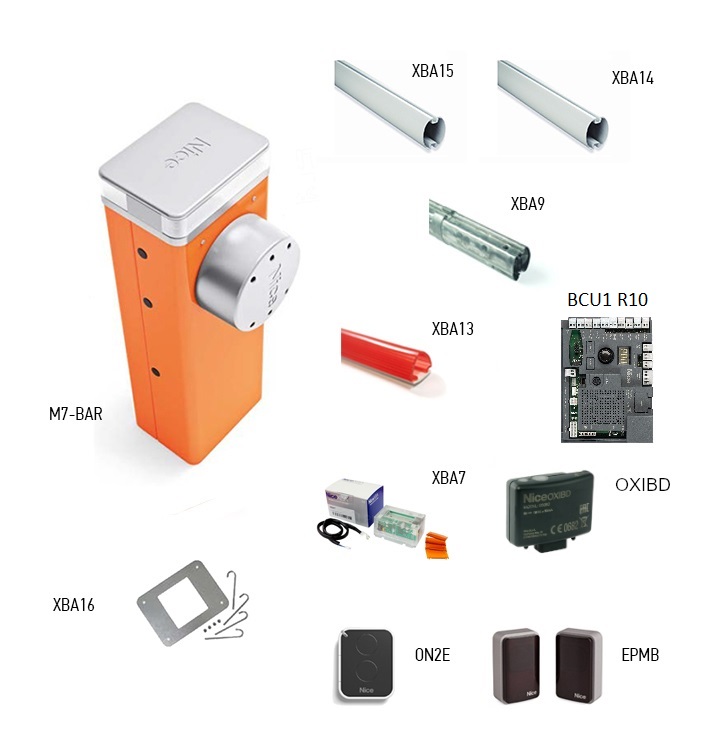

Ako želite kompletan sklop s rukom, odaberite jedan od dostupnih kompleta. Navedena duljina odnosi se na ruku, a ne na širinu prolaza. Kompleti različitih serija imaju različitu upravljačku jedinicu i ograničenja; točan sastav pronaći ćete otvaranjem stranice kompleta.

Kompleti rampi NICE M7BAR
M7BAR – ruka 6 m	M7BAR – ruka 7 m

Pribor kompatibilan s rampom M7BAR

Opremu odaberite prema duljini ruke i načinu rada. I kompatibilan pribor podliježe mehaničkim i električnim ograničenjima; nije nužno moguće istodobno upotrijebiti sav pribor.

Što	Zašto	Vrsta
Ruka	Kućište se isporučuje bez ruke. Dijelove i spojnicu odaberite prema točnoj duljini.	XBA15 / XBA14 / XBA5
Spojnica za ruke	Spaja dva dijela ruke; upute za ugradnju. Spojnicu upotrebljavajte samo s kompatibilnim dijelovima navedenima za ovu rampu.	XBA9

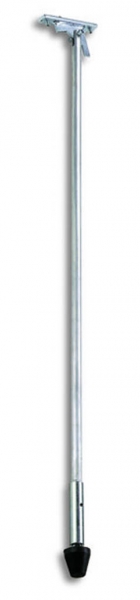

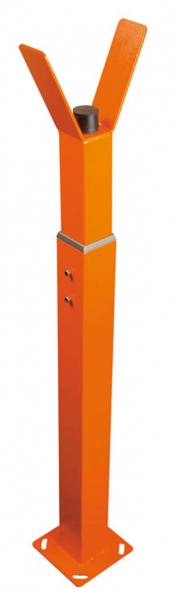

Čvrsti oslonac	Visinski podesiv oslonac za kraj zatvorene ruke. Nije riječ o osloncu pričvršćenom na ruku.	WA11
Mobilni oslonac	Preklopni oslonac na ruci. Dopuštene duljine i opterećenje provjerite u tablici opruge.	WA12

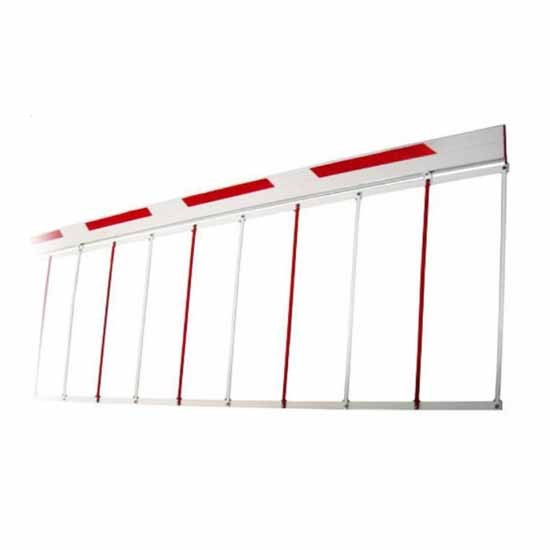

Donja ograda	Aluminijska prepreka, dio duljine 2 m. Samo u dopuštenim konfiguracijama; ograničenja ovise o duljini.	WA13

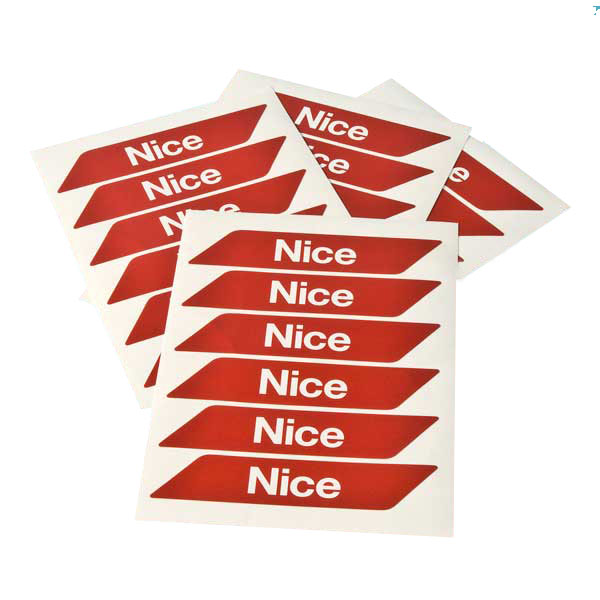

Reflektirajuće naljepnice	24 crvene naljepnice za bolju vidljivost ruke.	WA10

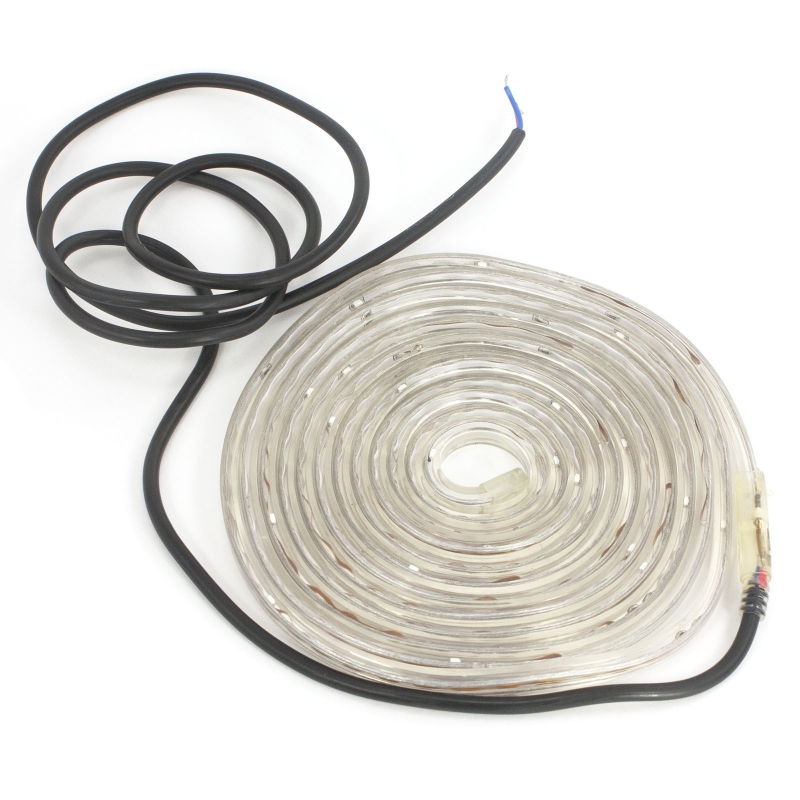

Osvjetljenje ruke	XBA6 je traka duljine 6 m, a XBA18 duljine 8 m. Broj i način spajanja provjerite prema potrošnji na izlazu LIGHT.	XBA6 / XBA18

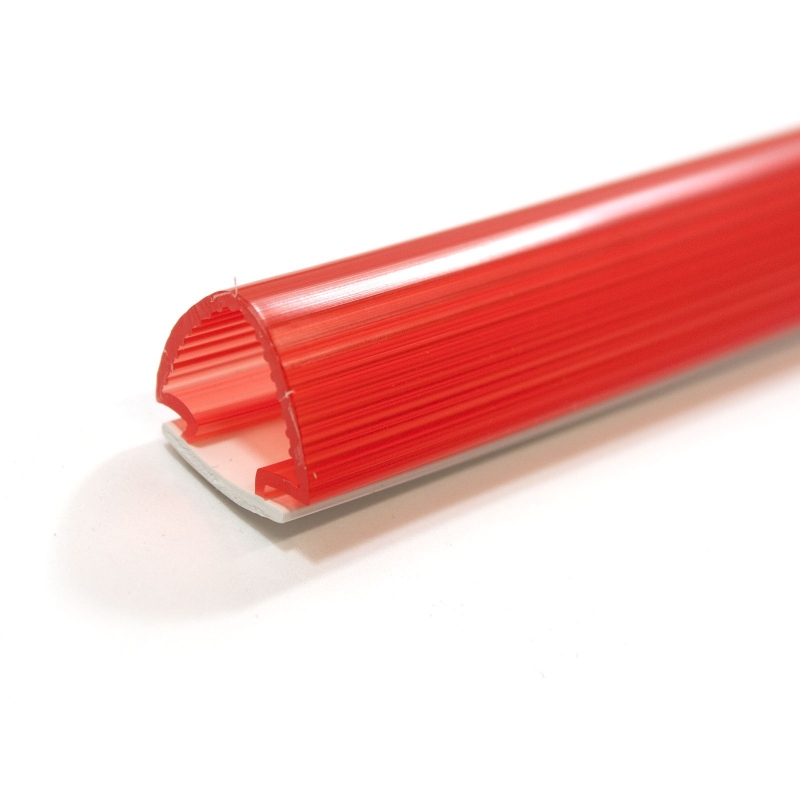

Zaštitna guma	9 dijelova po 1 m. Mehanička zaštita ruba; ne zamjenjuje nadziranu sigurnosnu letvicu.	XBA13

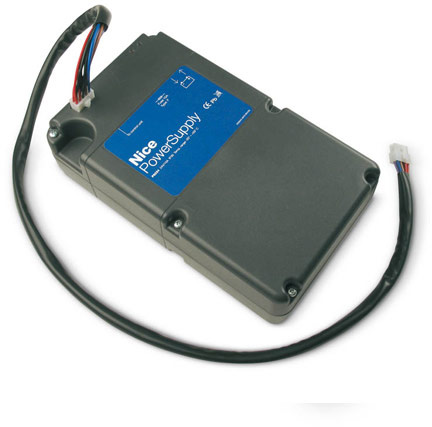

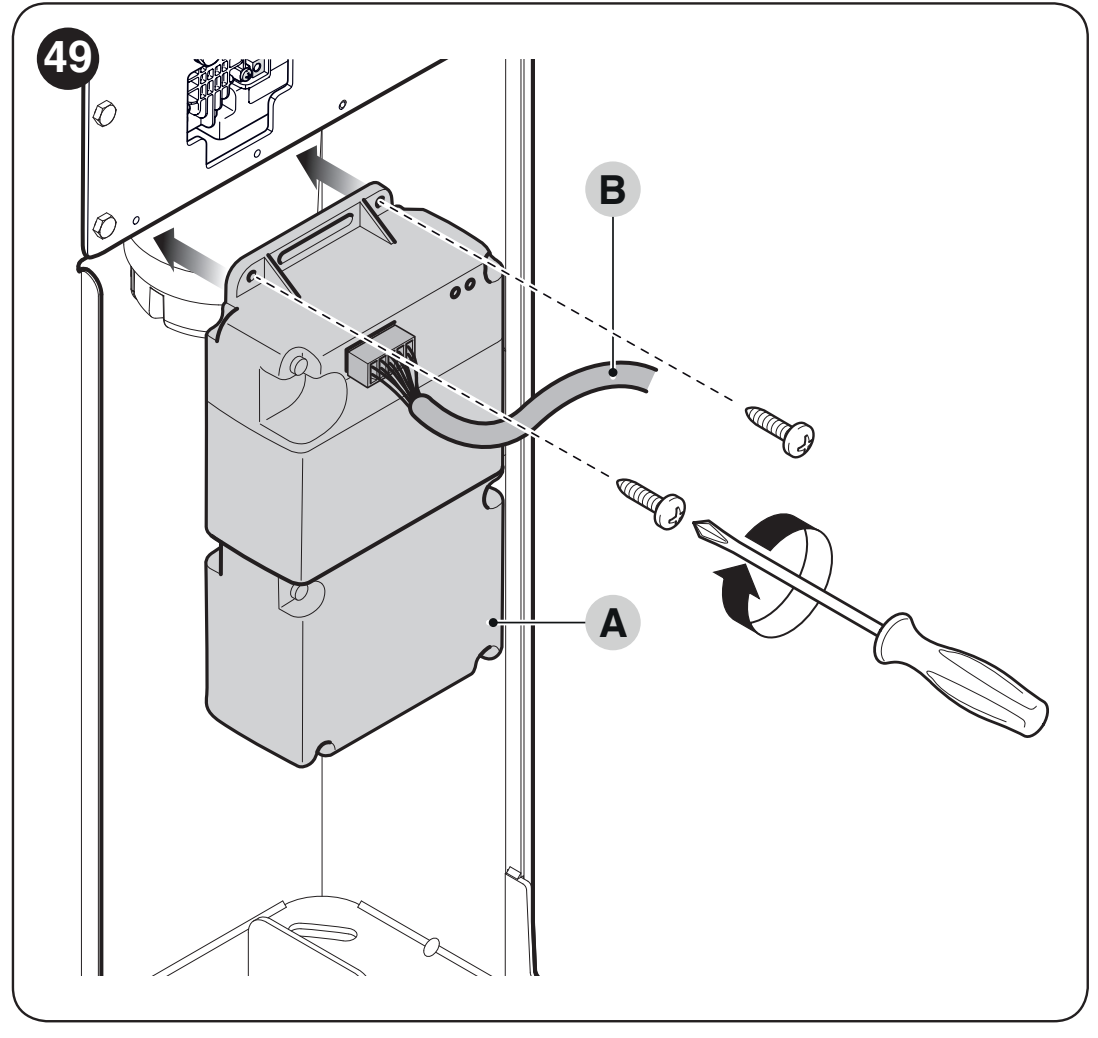

Rezervno napajanje	Baterija od 24 V s punjenjem za rad tijekom prekida napajanja; broj manevara ovisi o napunjenosti i opremi.	PS224 – ožičenje

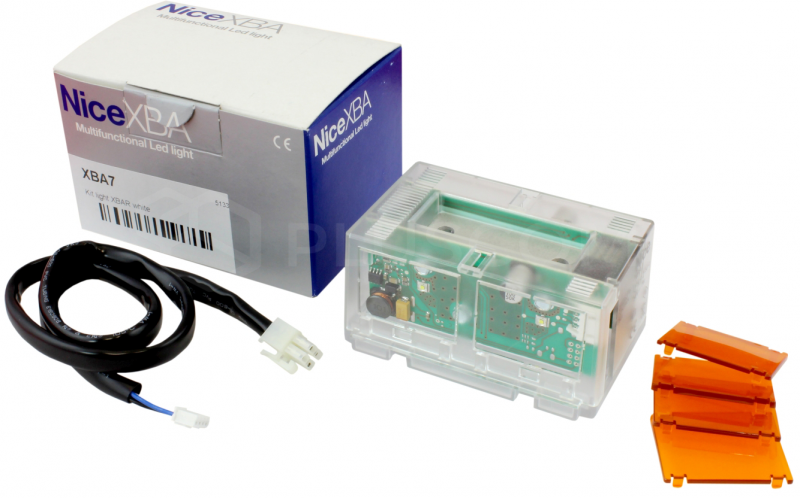

Signalno svjetlo u kućištu	Signalizacija kretanja i dijagnostike putem INTERNAL LIGHT.	XBA7

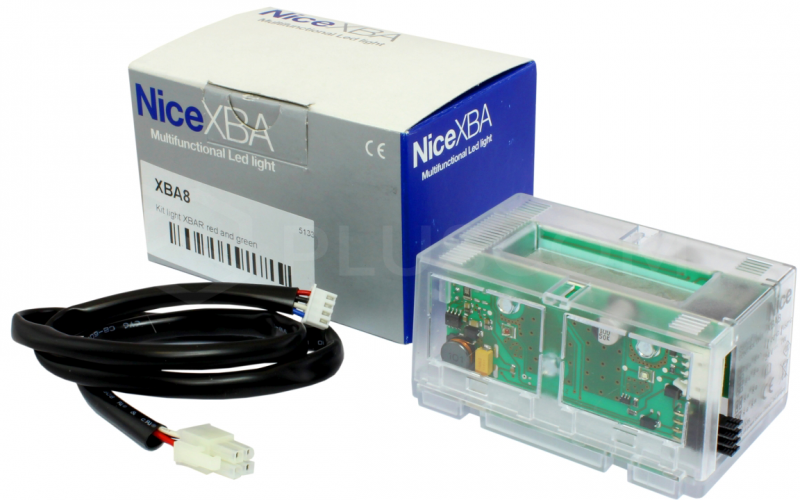

Semafor u kućištu	Upravljanje prolazom prema postavkama INTERNAL LIGHT / OU4.	XBA8
Fotoćelije	Dvožični BlueBUS. Nakon promjene ožičenja izvedite Set 1.	EPMB

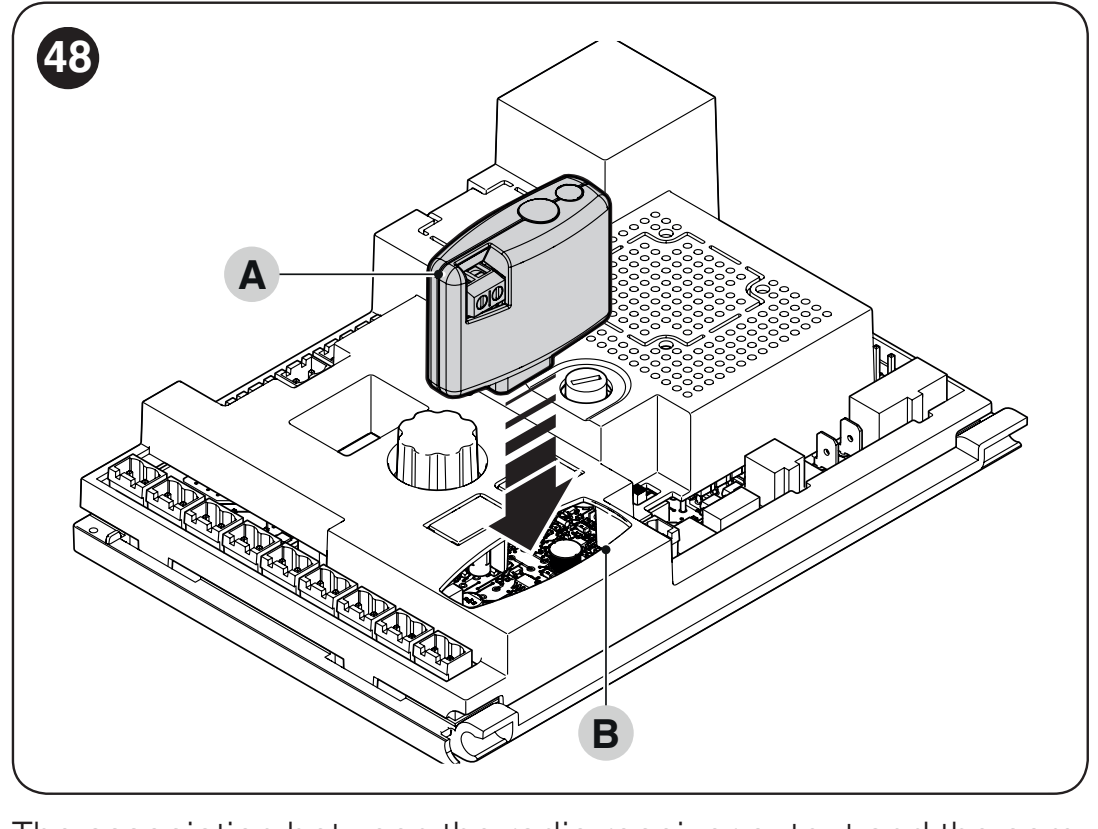

Daljinsko upravljanje	SM prijamnik i daljinski upravljač s odgovarajućim kodiranjem; kod postojećeg prijamnika provjerite već pohranjenu obitelj daljinskih upravljača.	OXIBD + ON2E
Upravljačka ploča	Zamjenska ploča generacije s zaslonom i biračem. Rampa već ima ugrađeno upravljanje; dodatna vanjska upravljačka jedinica nije potrebna.	BCU1 R10 (XBA3 R10)
Servis i podešavanje	Sučelje BUS T4 za dijagnostiku i servisni brojač.	OVIEW + IBT4N
Solarno napajanje	Alternativni izvor napajanja umjesto električne mreže. Pri ovom ožičenju nemojte istodobno priključivati 230 V.	Solemyo SYKCE30

Montaža kućišta i rampe

Montažu, priključivanje na električnu mrežu i puštanje u rad obavlja kvalificirani tehničar. Prije radova isključite električnu mrežu i pričuvnu bateriju. Provjerite čvrstoću podloge, odvodnju, prostor za cijelu rampu i siguran pristup za deblokadu.

Temeljna ploča i sidrenje

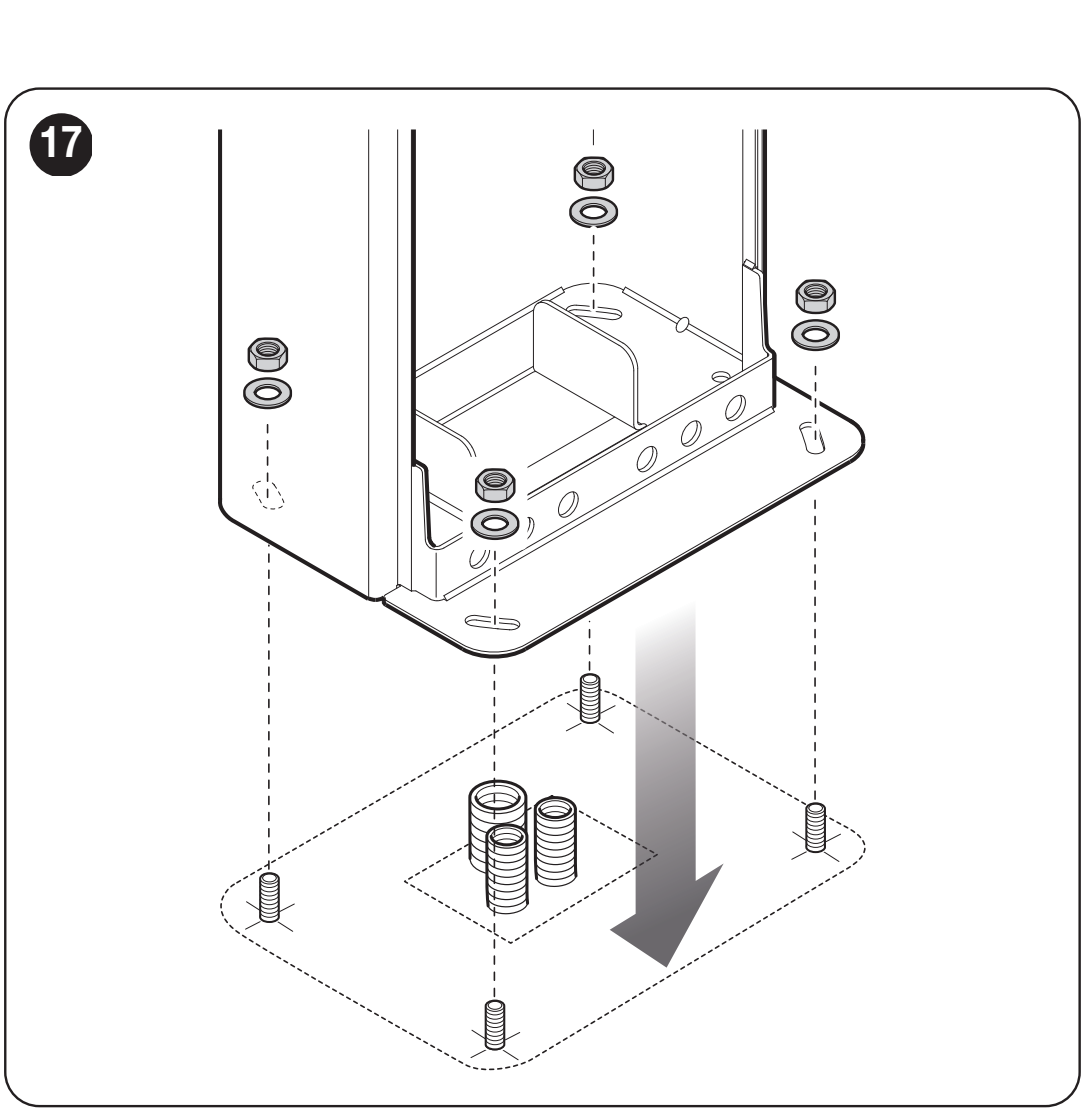

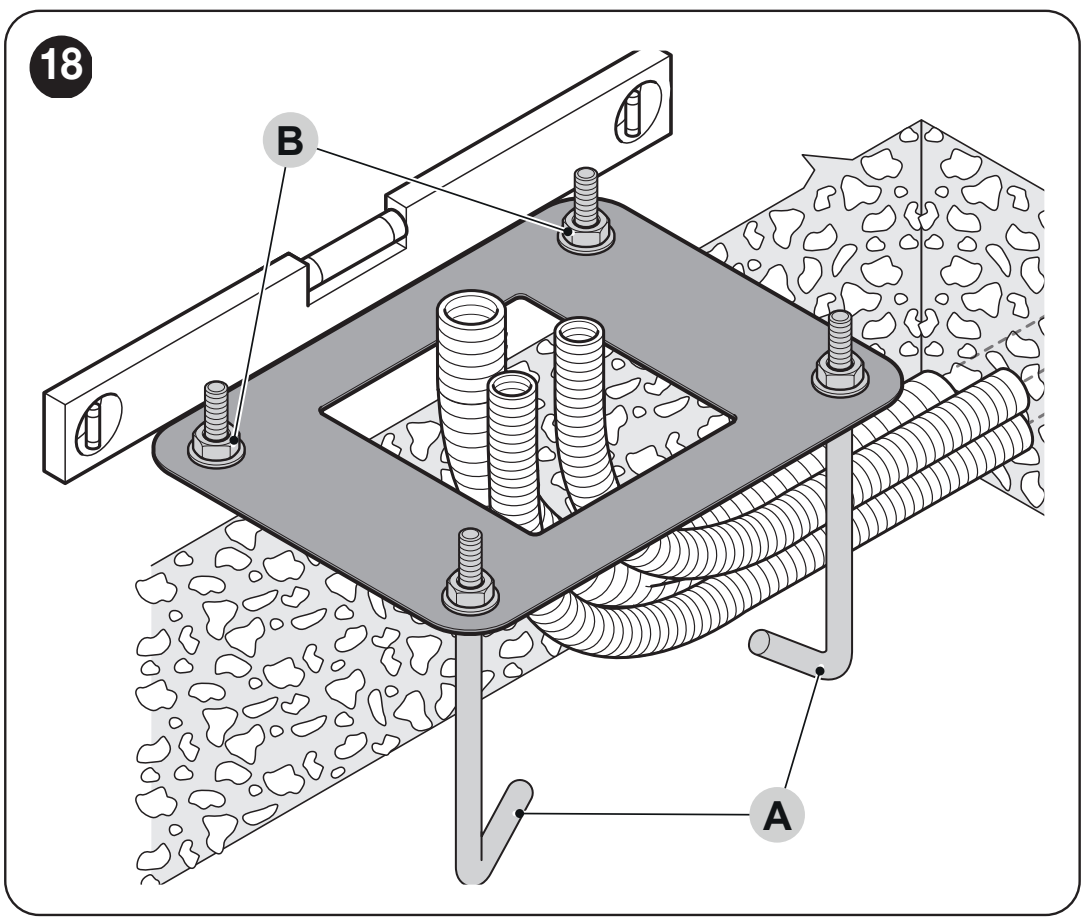

Ako je postojeća temeljna površina prikladna, označite četiri rupe prema kućištu i odaberite sidra primjerena podlozi. Za novi temelj pripremite zaštitne cijevi, četiri isporučena sidrena vijka i vodoravno postavljenu temeljnu ploču, paralelnu s rampom.

Provjera podloge	Zahtjev
Betonski temelj	Armirani beton, debljine najmanje 0,15 m i obujma većeg od 0,2 m³. Dimenzije temelja određuje tehničar prema lokalnim uvjetima.
Sidra za beton	4 sidra s vijcima 12 MA (M12), svaki s vlačnom otpornošću od najmanje približno 3,9 kN.
Drugi nosivi materijal	Provjerite čvrstoću podloge i četiri sidrišne točke za opterećenje od najmanje približno 9,8 kN.
Postavljanje	Ploča mora biti vodoravna i u ravnini s površinom; kućište pričvrstite tek nakon potpunog stvrdnjavanja betona.

Pričvršćivanje i sastavljanje rampe

Kod dvodijelne rampe kraći dio ide uz kućište rampe. Na njegov kraj, uz nosač, umetnite predviđeni ojačavajući umetak: 300 mm za M7BAR. Taj umetak nije spojnica XBA9 između dvaju dijelova rampe.

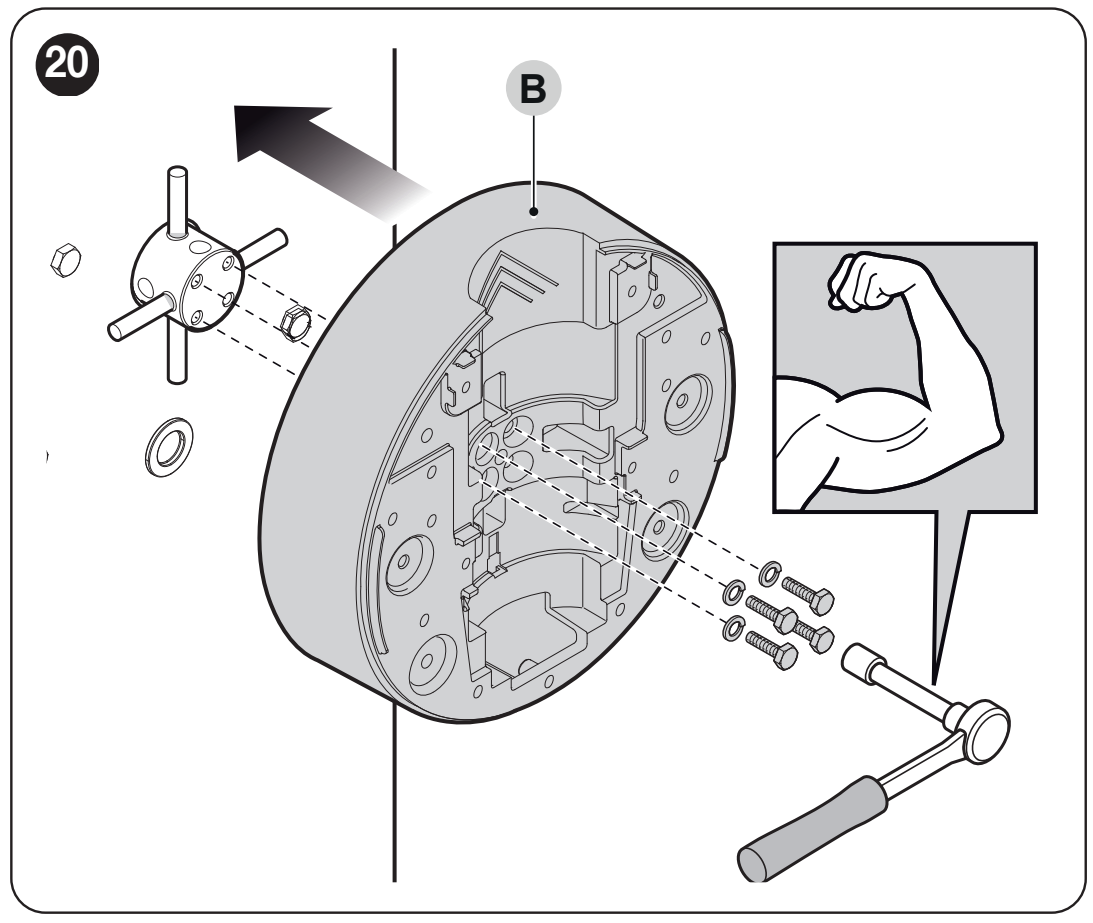

U izlaznu osovinu umetnite dva predviđena zatika. Nosač postavite u položaj za okomitu rampu, pričvrstite vijcima i opružnim podloškama.
Na nosač postavite poklopac sa šest vijaka; zasad ih ostavite labavima.

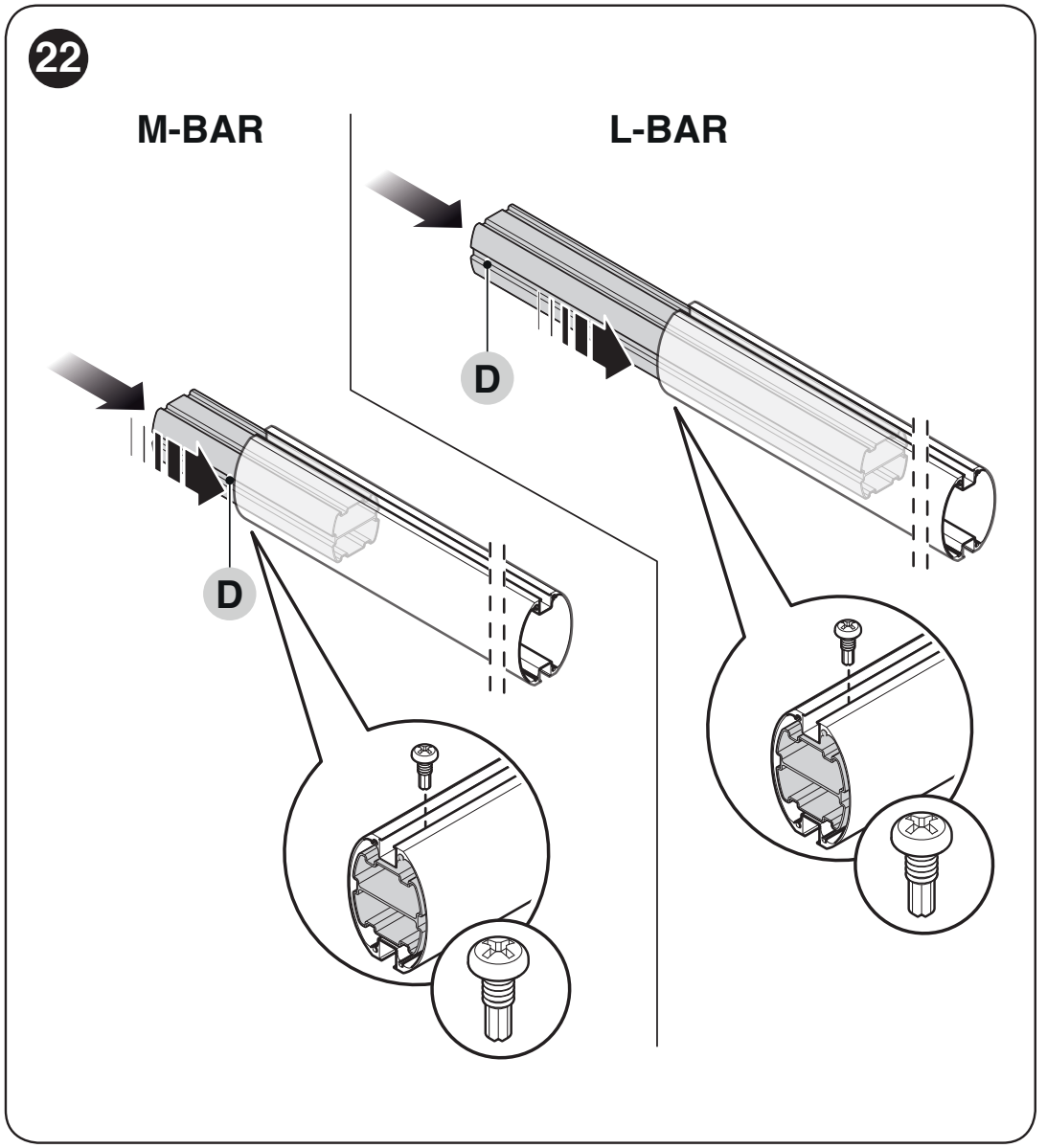

U kraj odgovarajuće aluminijske rampe umetnite isporučeni spojni umetak i osigurajte ga vijkom.
U utore umetnite zaštitnu gumu s odgovarajućim spojnicama, postavite završni poklopac i kapice za gumu.

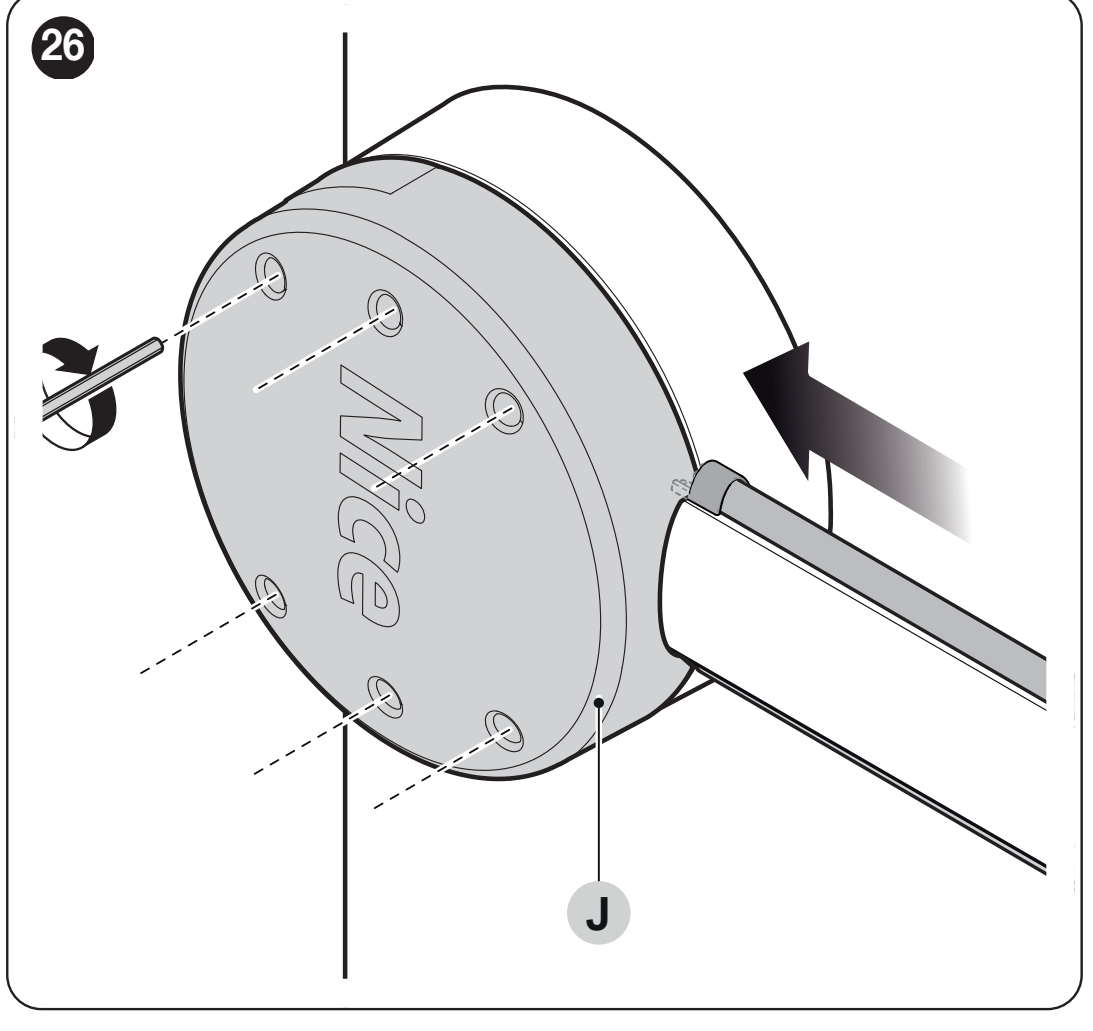

Umetnite cijelu rampu u nosač do graničnika i čvrsto zategnite svih šest vijaka.
Montirajte odabranu opremu, a zatim dovršite podešavanje opruge, uravnoteženje i postupak učenja.

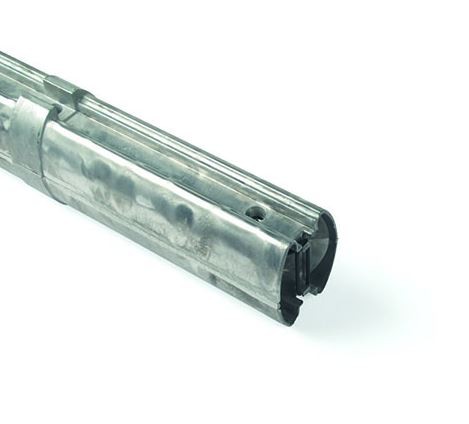

Spajanje dvaju dijelova pomoću XBA9

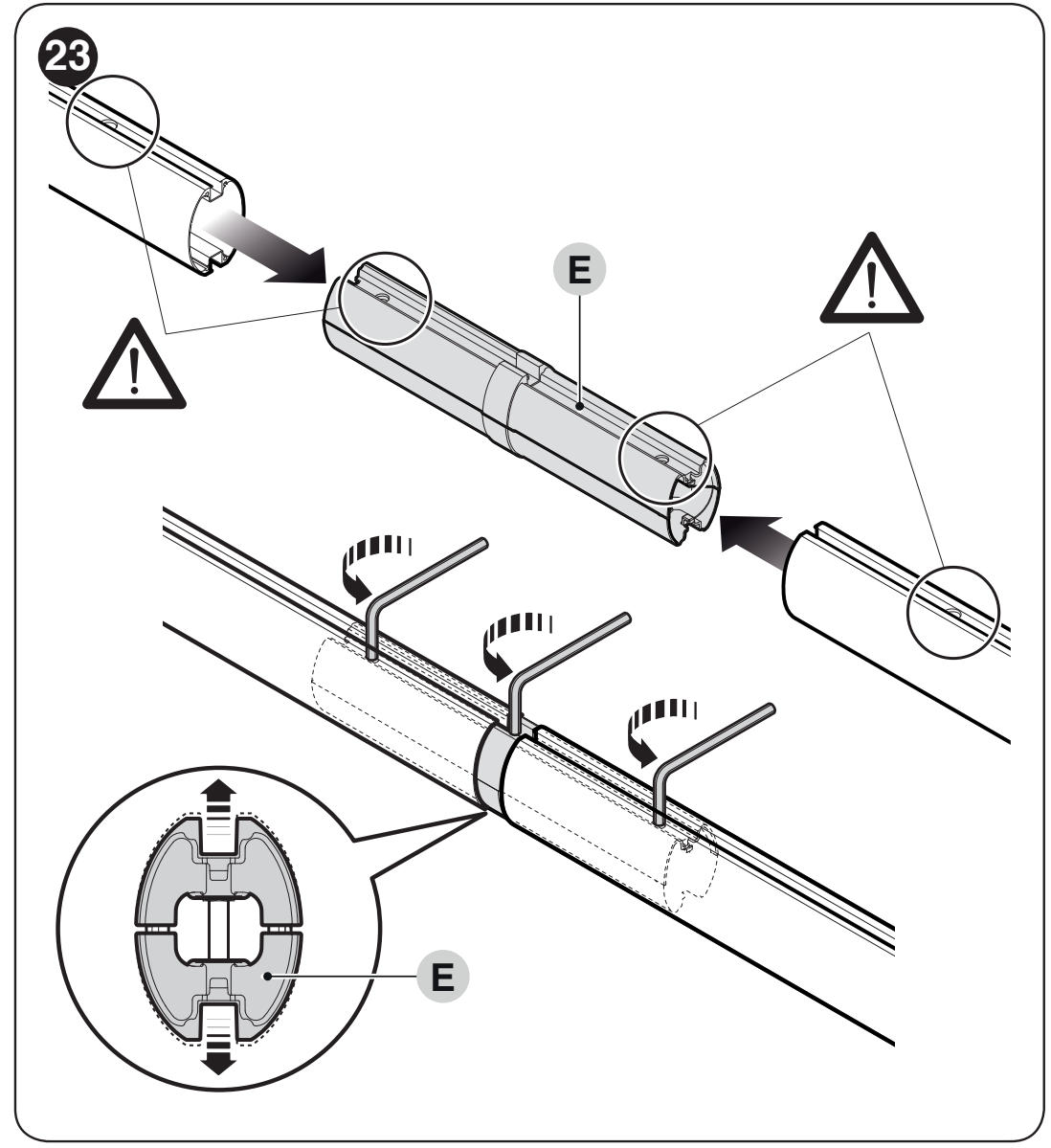

Spojnicu XBA9 umetnite u slobodne krajeve obaju dijelova. Rupe na rampama i spojnici moraju se poravnati.
Tri ekspanzijska vijka spojnice ravnomjerno otpuštajte prema slici. Time se mehanizam širi i učvršćuje spojnicu unutar rampi; ne radi se o uobičajenom zatezanju pričvrsnog vijka.
Provjerite je li spoj čvrst i bez zazora. Uravnoteženje i ispitivanje dovršite tek nakon sastavljanja rampe i njezine opreme.

Lijeva ili desna montaža rampe

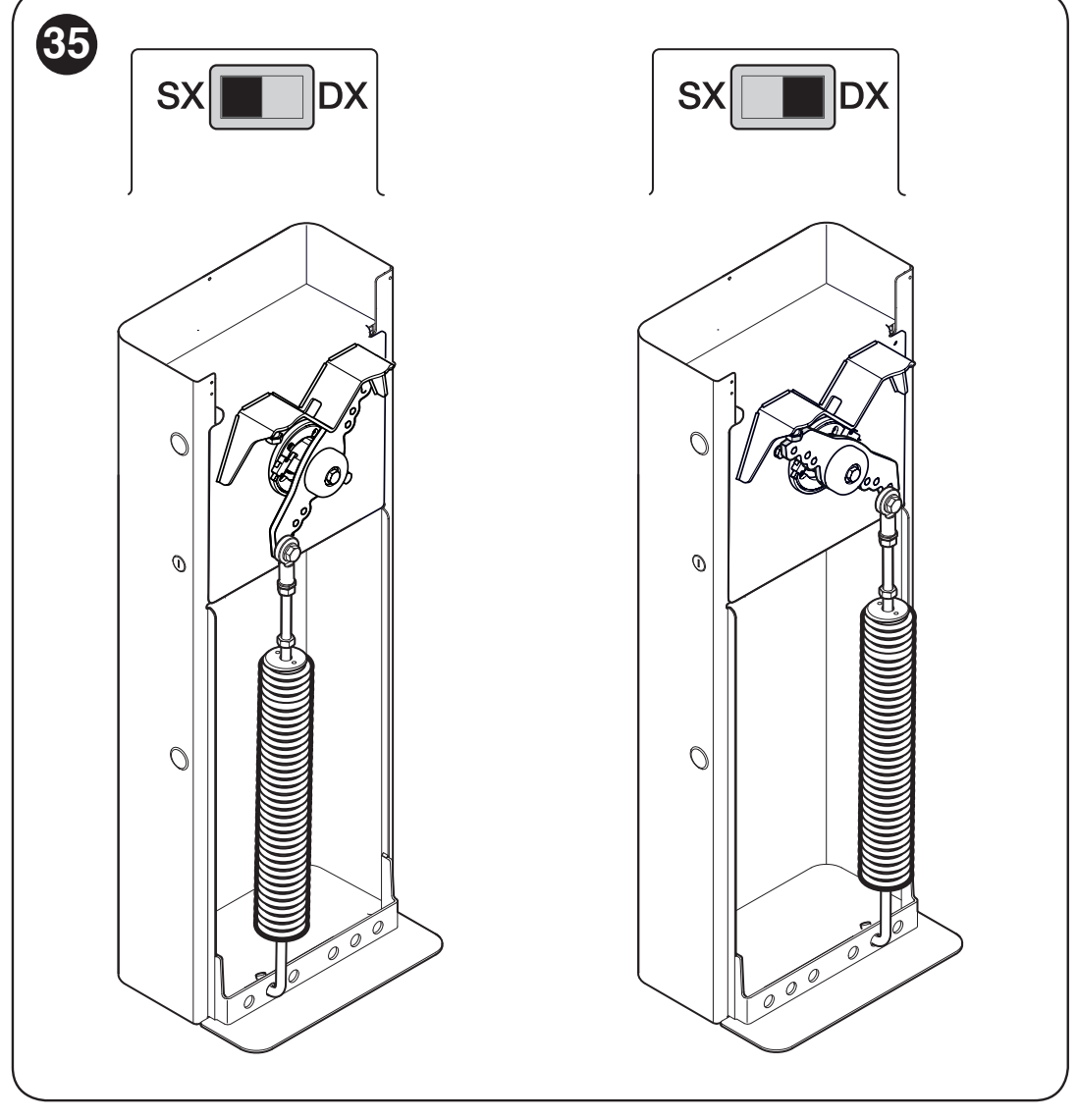

Strana na kojoj je opruga mora odgovarati položaju prekidača smjera na ploči. RH/DX za oprugu na desnoj strani poluge za uravnoteženje, LH/SX za oprugu na lijevoj strani. Mehanički raspored mijenja tehničar dok je opruga sigurno otpuštena; nije dovoljno okrenuti prekidač ako mehanički raspored ostane nepromijenjen.

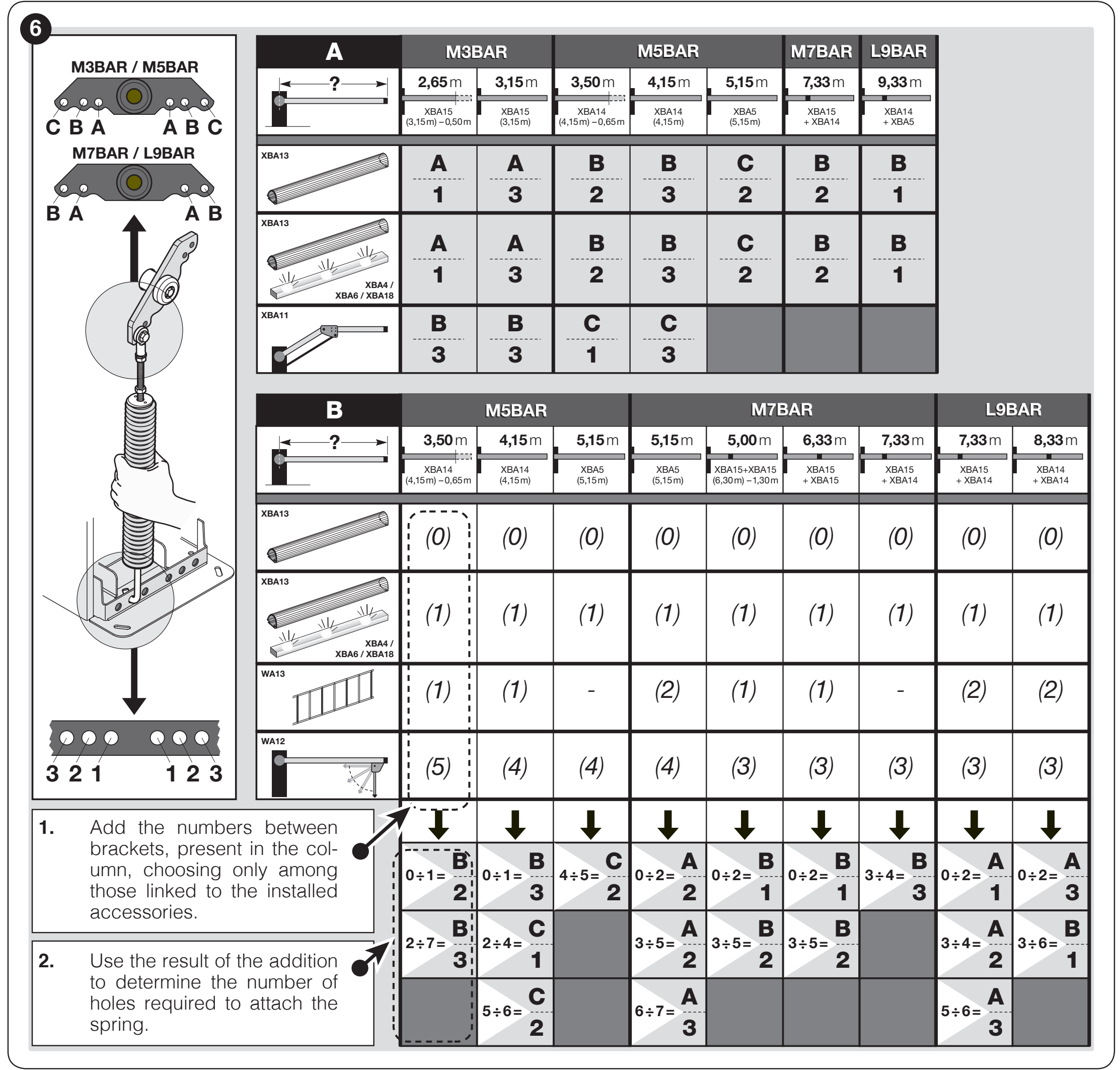

Pričvršćivanje opruge i uravnoteženje rampe

Odaberite prema točnom modelu, stvarnoj duljini i svoj dodatnoj ugrađenoj opremi. Gornje pričvrsno mjesto označeno je slovom A ili B, a donje brojem 1, 2 ili 3. Upotrijebite rupe na poluzi označene za M7BAR. Za suprotnu stranu zatvaranja upotrijebite odgovarajuće rupe na drugoj strani poluge.

Za rampu maksimalne duljine sa zaštitnom gumom, odnosno s gumom i svjetlima, upotrijebite dio A izvorne tablice: M7BAR, 7,33 m = B / 2. Za kraće rampe i dodatnu opremu upotrijebite dio B.

Indeksi opreme za dio B

Oprema rampe	Indeks
Zaštitna guma XBA13	0
Zaštitna guma sa svjetlima XBA4/XBA6/XBA18	1
WA12	4 za zasebni XBA5 od 5,15 m; 3 za 5,00, 6,33 i 7,33 m
WA13	2 za zasebni XBA5 od 5,15 m; 1 za 5,00 i 6,33 m; nije dopušteno za 7,33 m

Za svaki korišteni pribor dodajte odgovarajući indeks. Retci „guma” i „guma sa svjetlima” alternative su i ne zbrajaju se međusobno. Svaki dodatni komad pribora povećava opterećenje; zbroj i broj komada moraju ostati unutar dopuštenog raspona za danu konfiguraciju. Crtica označava nedopuštenu kombinaciju.

Točna konfiguracija ruke	Pričvršćenje prema zbroju indeksa
XBA5, 5,15 m	0–2: A / 2 3–5: A / 2 6–7: A / 3
2 × XBA15 skraćene na 5,00 m	0–2: A / 2 3–5: A / 3
2 × XBA15, 6,33 m	0–2: B / 1 3–5: B / 2
XBA15 + XBA14, 7,33 m	3–4: B / 3 5–6: B / 2 Guma ili guma sa svjetlima: dio A, B / 2. WA13 nije dopušten.

Navedene položaje koristite samo ako odgovaraju prikazanom držaču i rasporedu opruge. Za drukčiju mehaničku izvedbu slijedite upute isporučene s konkretnom rampom; ne zamjenjujte položaje rupa između izvedbi.

Ako tablica ne obuhvaća duljinu, opremu ili konačni zbroj, nemojte nagađati o načinu pričvršćenja. Prije premještanja opruge tehničar mora osigurati polugu i sigurno otpustiti njezino prednaprezanje. Ne uklanjajte polugu s držača dok je opruga opterećena.

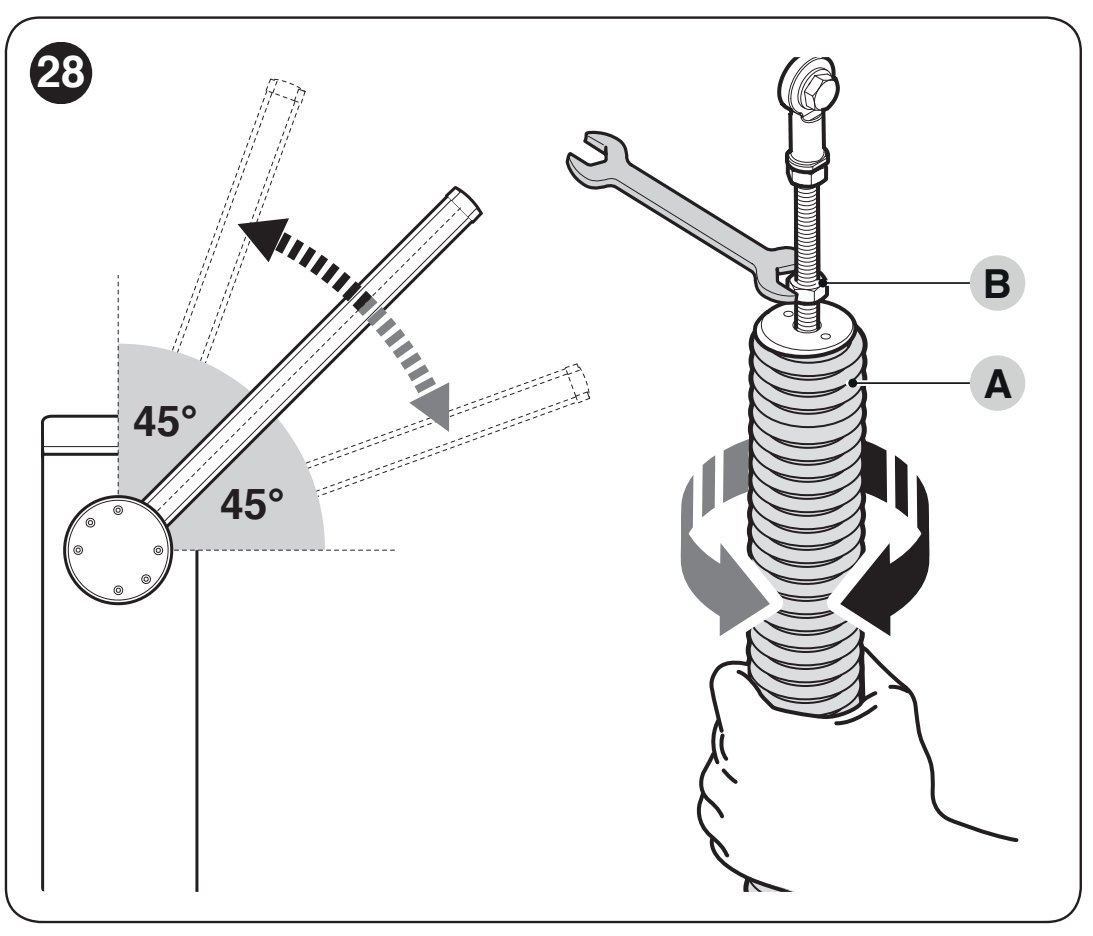

Provjera uravnoteženosti pri 45°, 20° i 70°

Odspojite mrežno napajanje i bateriju. Sigurno pridržite polugu, deblokirajte prijenosnik i postavite je približno na 45°.
Ako se poluga podiže, smanjite prednaprezanje okretanjem opruge A u smjeru kazaljke na satu. Ako se spušta, povećajte ga okretanjem u smjeru suprotnom od kazaljke na satu.
Ponovite provjeru približno pri 20° i 70°. Poluga se ne smije znatno samostalno pomicati niti ubrzavati pri padu.
Osigurajte oprugu od zakretanja maticom B prema slici; provjerite je li čvrsto osigurana.
Po završetku blokirajte prijenosnik.

Kad je motor deblokiran, sila potrebna za ručno pomicanje pri otvaranju ili zatvaranju ne smije ni u jednom položaju premašiti približno 45 N. To je gornja granica dopuštene neuravnoteženosti, a ne cilj podešavanja. Sila se mjeri okomito na polugu, 1 m od osi vrtnje; ne određuje silu udarca poluge koja se pokreće motorom.

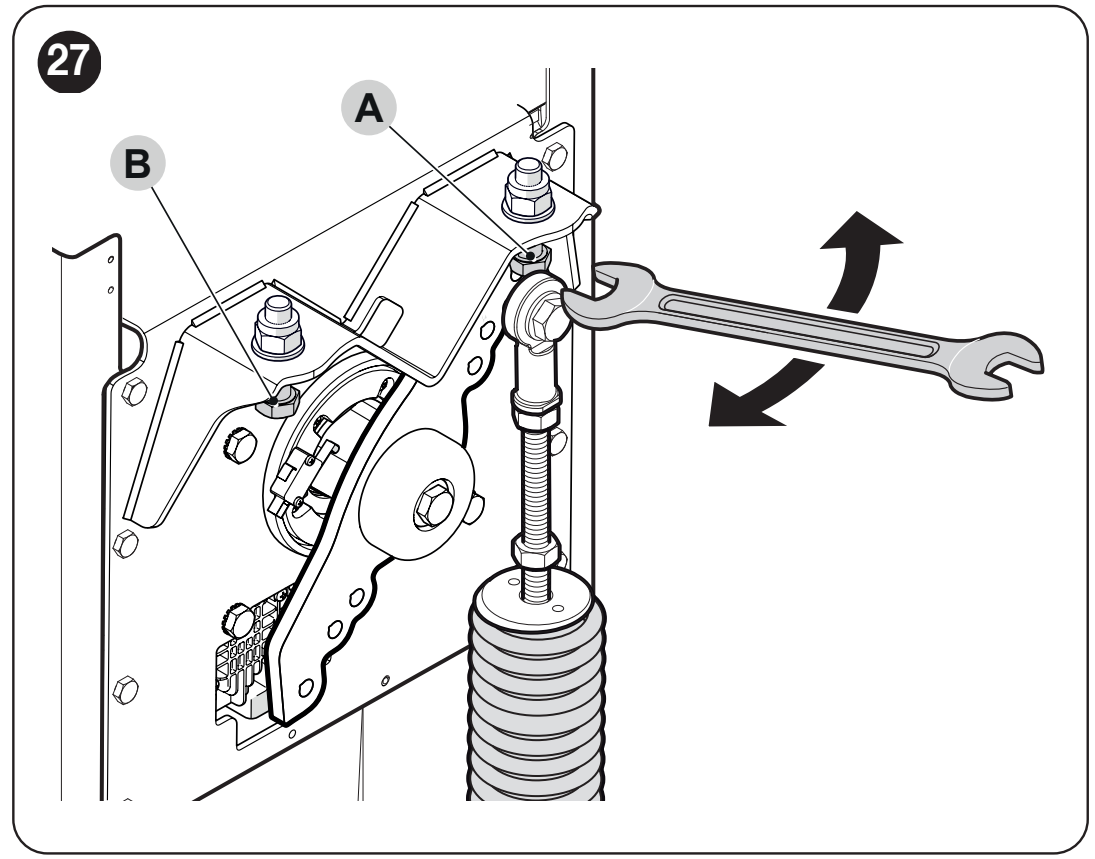

Mehanički graničnici

Nakon deblokiranja ručno prođite cijeli hod. Vijcima graničnika namjestite vodoravni zatvoreni i okomiti otvoreni položaj, a zatim zategnite sigurnosne matice. Zatim provedite učenje položaja Set 2. Elektroničko učenje ne zamjenjuje pravilno podešene mehaničke graničnike.

Ožičenje i odvajanje napajanja

Mrežni vod od 230 V priključite na mrežnu priključnu stezaljku L/N i zaštitni vodič, prema izvornoj instalaciji. Osigurajte kabel uvodnicom i rasterećenjem od naprezanja. Na upravljačke ulaze ni na BlueBUS ne dovodite 230 V. Ne zamjenjujte krugove motora i pribora.

Vod	Presjek i duljina
Mrežno napajanje 230 V	3 × 1,5 mm² do 30 m; za veću duljinu 3 × 2,5 mm² i odgovarajuće uzemljenje.
BlueBUS	2 × 0,5 mm² do 20 m; do 40 m upotrijebite 2 × 1 mm².
Ključna sklopka	2 kabela 2 × 0,25 mm² do 30 m; mogu se zamijeniti jednim kabelom 4 × 0,5 mm².
OPEN / CLOSE	2 × 0,25 mm² do 30 m za svaki ulaz.
Signalna svjetiljka / indikator	2 × 0,5 mm² do 30 m; napon uređaja mora odgovarati postavci izlaza.
Master–Slave	2 × 1 mm² do 20 m.
Antena	Koaksijalni kabel RG58, najviše 15 m; preporučena duljina manja od 5 m.

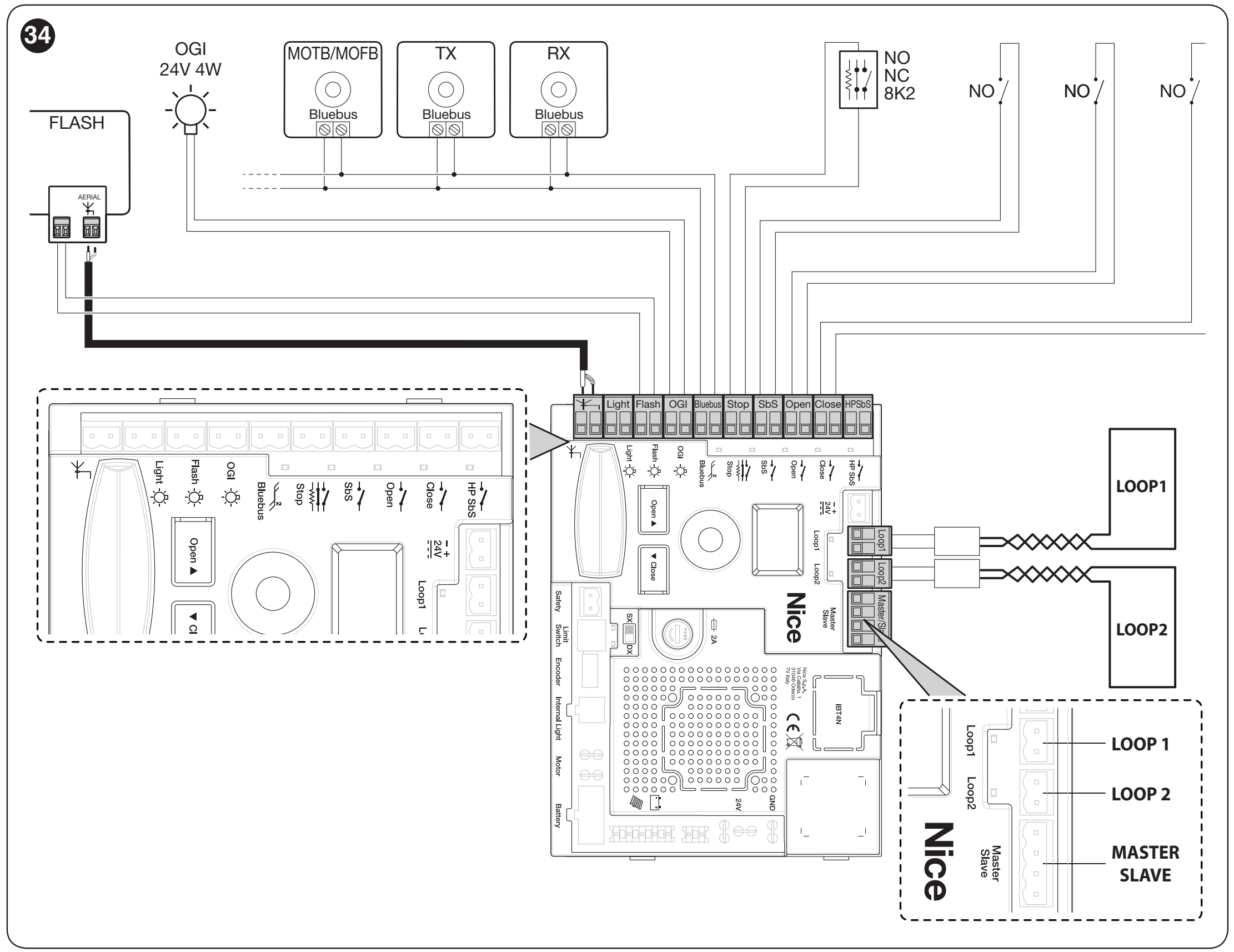

Upravljačka jedinica BCU1 R10: shema i stezaljke

Prije spajanja odspojite mrežno napajanje i bateriju. Priključne stezaljke su odvojive; vodiče spajajte prema oznakama na samoj pločici. Sljedeća shema odnosi se na upravljačku jedinicu sa zaslonom i okretnim biračem.

Mrežni priključak mora imati zaštitno uzemljenje PE i odgovarajući uređaj za potpuno odvajanje od mreže. Priključivanje 230 V i provjeru zaštite mora obaviti kvalificirani električar. Mrežni napon ne smije dospjeti na upravljačke priključke ni priključke pribora.

Stezaljka / priključak	Što se ovdje priključuje
FLASH	Signalna svjetiljka, standardno 12 V, maks. 21 W. OU2 mijenja funkciju i napon; prije spajanja provjerite trenutačnu postavku.
LIGHT	Svjetla poluge, standardni krug 24 V, maks. 10 W; funkcija OU1.
OGI	Indikator rampe 24 V, maks. 10 W; njegovo ponašanje određuje OU3.
BlueBUS	Dvožilno napajanje i komunikacija kompatibilnog pribora, bez polariteta.
STOP	NO, NC ili 8,2 kΩ; vrsta se prepoznaje tijekom učenja. Naknadna promjena stanja zaustavlja manevar.
SbS / OPEN / CLOSE	Beznaponski sklopni kontakti NO za korak-po-korak upravljanje, otvaranje ili zatvaranje. Dodjela za In1–In3 može se promijeniti.
HP SbS	Upravljački ulaz NO s visokim prioritetom, zadano In4 = 6.
LOOP1 / LOOP2	Priključak izlaza detektora indukcijske petlje. Sama se petlja ne priključuje izravno kao upravljački kontakt.

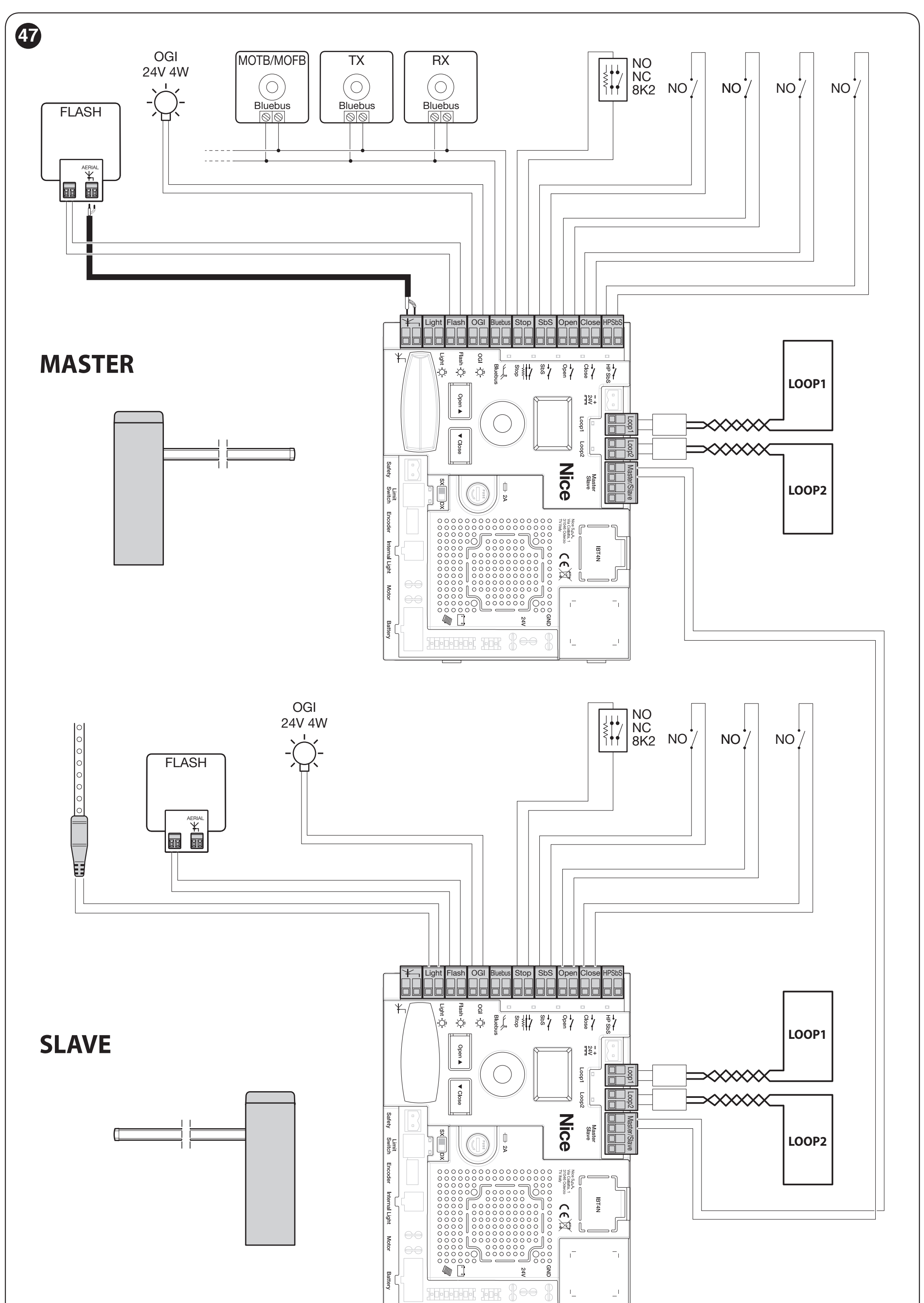

MASTER–SLAVE	Komunikacija dviju nasuprotnih rampi; sačuvajte povezivanje 1–1 i 2–2.
SAFETY	Sigurnosni kontakt NC preklopne poluge, ovisno o korištenoj opremi.
INTERNAL LIGHT	Vlastiti priključak za XBA7 ili XBA8, funkcija OU4.
ANTENA / SM	Koaksijalna antena i zasebna utičnica kompatibilnog prijamnika.

BlueBUS fotocelije i ulaz STOP

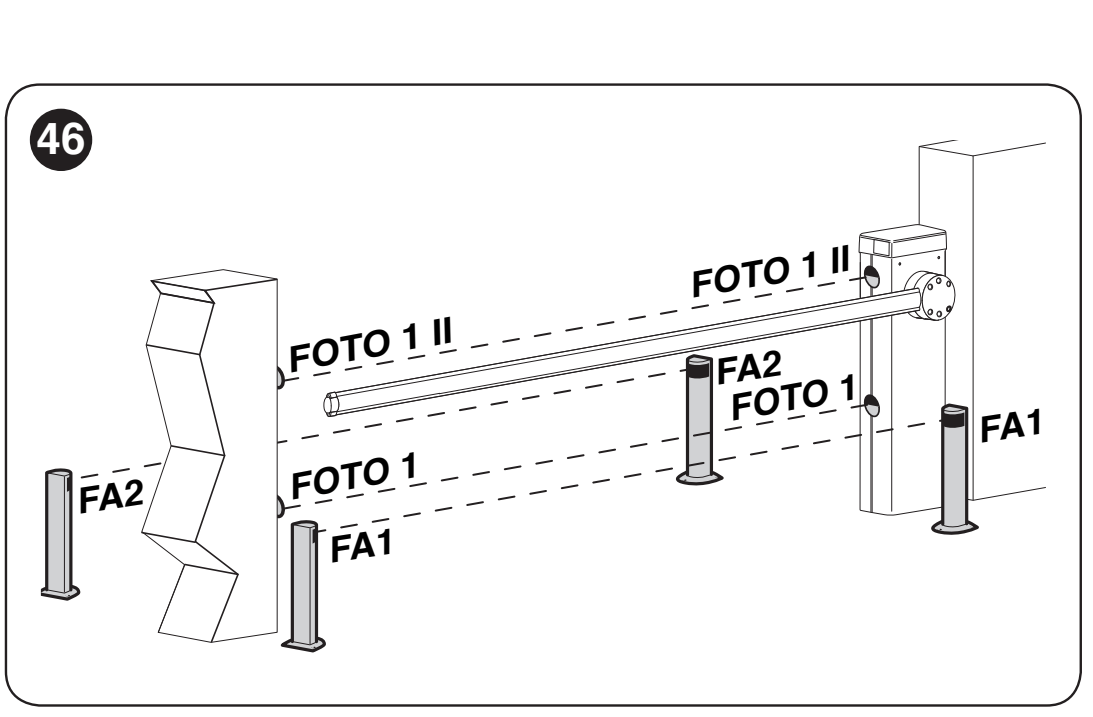

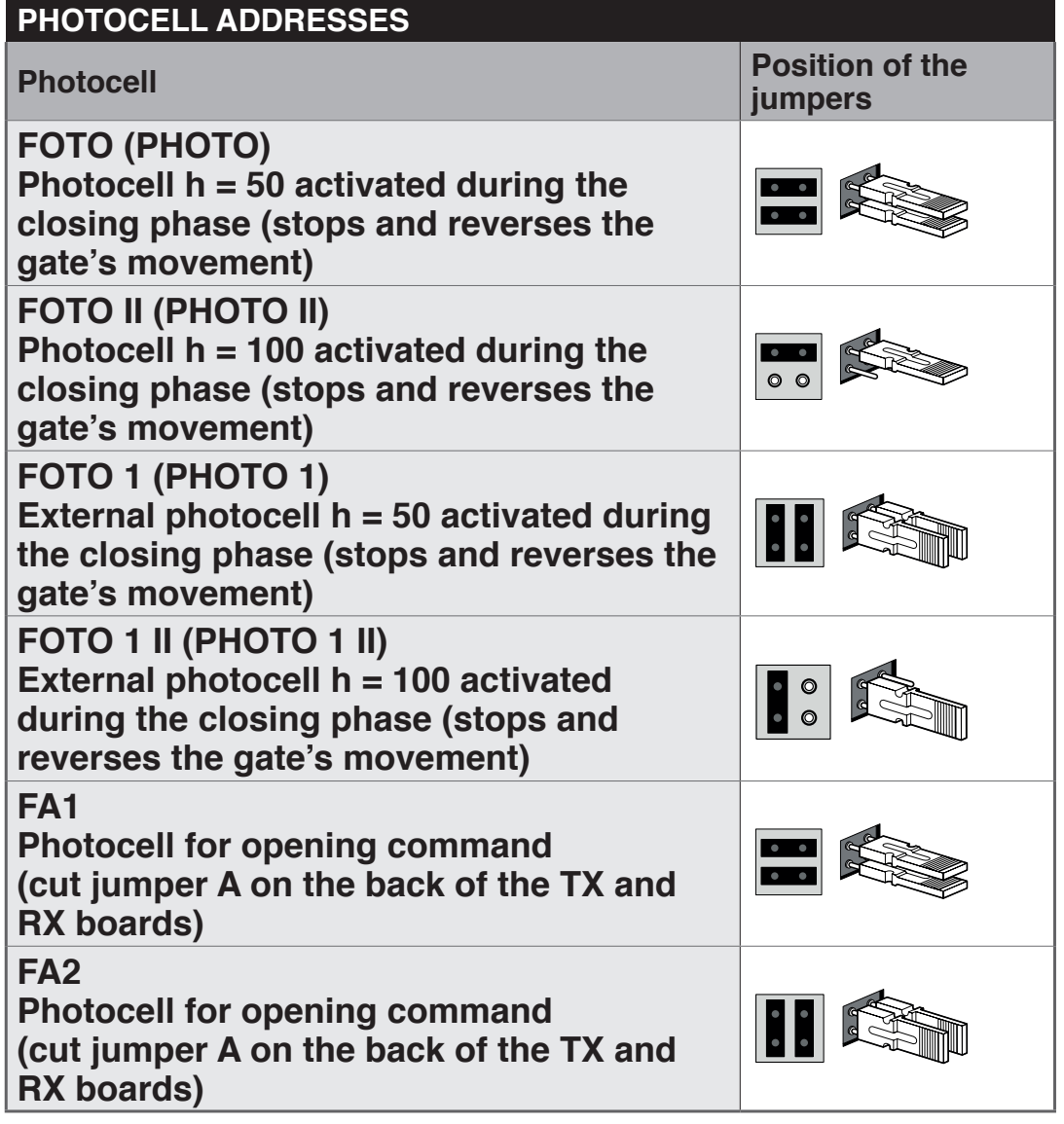

Fotocelije EPMB spajaju se paralelno na dvije žice BlueBUS-a. TX i RX jednog para moraju imati istu adresu; sljedeći par mora imati drugu adresu. Za sigurnosnu zaštitu prolaza koristite adrese FOTO, FOTO II, FOTO 1 ili FOTO 1 II, ovisno o položaju i funkciji. FA1/FA2 su naredbene adrese za otvaranje i ne zamjenjuju sigurnosnu funkciju fotocelija.

Nakon dodavanja ili uklanjanja fotocelija ili promjene STOP-a provedite Set 1 i novo ispitivanje sigurnosnih funkcija. Nemojte isključivati STOP premošćivanjem kvara; spajanje više sigurnosnih elemenata mora biti u skladu s njihovom vrstom i nadzorom.

Za navedenu konfiguraciju BCU1 R10 opterećenje BlueBUS-a iznosi najviše 10 jedinica BlueBUS. Potrošnju izračunajte prema uputama za pojedine uređaje; broj jedinica nije automatski jednak broju fizičkih elemenata.

Svjetla, treptač i semafor

XBA6 / XBA18 ugrađuju se u utor rampe prema vlastitim uputama. XBA7 i XBA8 spajaju se na INTERNAL LIGHT. Prije svake promjene OU1–OU4 provjerite napon i maksimalnu snagu izlaza. Nemojte zamijeniti priključak semafora sa stezaljkom za obični vanjski treptač.

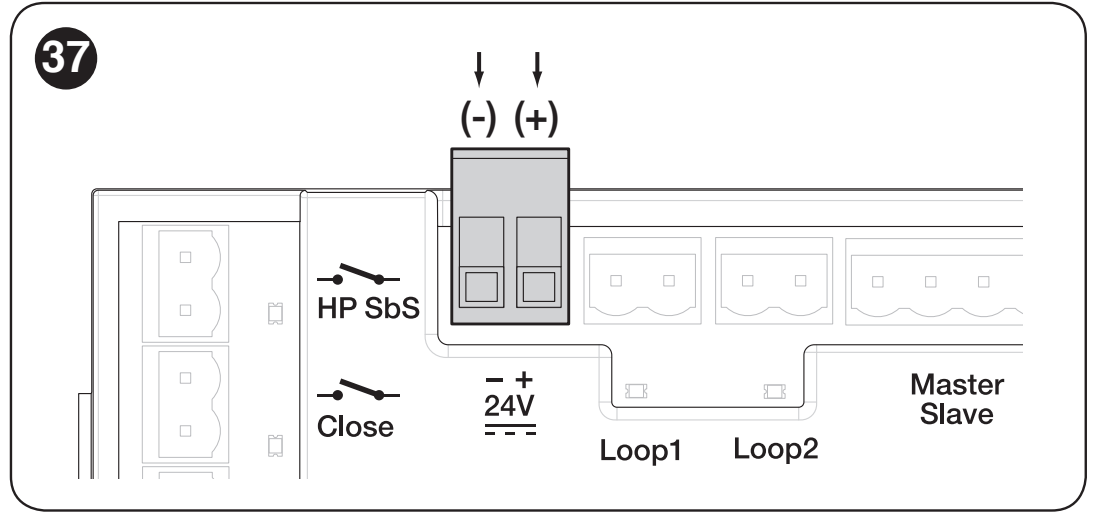

Napajanje dodatne opreme od 24 V

Zaseban izlaz 24 V DC za dodatne uređaje ima toleranciju od −30 % do +10 % i maksimalnu raspoloživu struju od ukupno 500 mA. Zbrojite potrošnju svih uređaja koji se tako napajaju. Na njegovoj dvopolnoj stezaljci označenoj − + 24 V gledano kao na slici u nastavku, lijeva stezaljka je minus (−) a desna stezaljka je plus (+).

Stezaljka pomoćnog izlaza od 24 V	Žica za napajanje dodatne opreme
Lijeva: −	Minus (−), oznaka 0 V ili GND na uređaju.
Desna: +	Plus (+), oznaka +24 V na uređaju.

Ova oznaka odnosi se na zaseban izlaz od 24 V prikazan u nastavku. BlueBUS fotocelije spajaju se bez obzira na polaritet na vlastite stezaljke BlueBUS-a. Naredni ulazi SbS, OPEN, CLOSE i HP SbS koriste beznaponske kontakte; na njih nemojte dovoditi vanjsko napajanje.

Prvo pokretanje i učenje

Prije uključivanja rampa mora biti montirana sa svom opremom, uravnotežena i osigurana. Provjerite graničnike, prekidač smjera, sigurnosne elemente i slobodan prolaz. Nakon priključivanja na električnu mrežu trebali bi zasvijetliti zaslon i LED indikatori fotocelija; pri zadanim postavkama treptač ne bi trebao svijetliti kad se ne izvodi manevar.

1. Set → 1: učenje BlueBUS-a i STOP-a

Okretanjem birača pronađite Set.
Kratko pritisnite birač, odaberite vrijednost 1 i ponovno pritisnite za potvrdu.
Upravljačka jedinica prepoznat će priključene uređaje i vrstu ulaza STOP. Provedite učenje i ako nije priključena nikakva dodatna oprema.

Ako se pogreška E01 i dalje prikazuje, provjerite ožičenje i kompatibilnost; ponavljanje učenja bez uklanjanja uzroka nije dovoljno.

2. Set → 2: učenje mehaničkih položaja

Deblokirajte motor, ručno postavite rampu približno na 45° i blokirajte prijenosnik.
Na biraču odaberite Set → 2 i potvrdite.
Pustite upravljačku jedinicu da provede učenje cijele putanje. Poluga za uravnoteženje mora dosegnuti postavljene mehaničke graničnike.
Ako ih ne dosegne, zaustavite učenje pritiskom na birač, podesite mehanizam i započnite ponovno. Nakon svakog prekida postupak se ponavlja od početka.

Izbornik 8.8.8. pokreće brzo zajedničko učenje uređaja i položaja. I pri toj opciji najprije ručno postavite rampu približno na 45° i blokirajte prijenosnik. Prostor kretanja mora biti slobodan. Učenjem uređaja ili položaja ne pohranjuju se tipke daljinskog upravljača.

3. Provjera kretanja i sigurnosti

Tipkama OPEN i CLOSE izvedite nekoliko potpunih manevara. Rampa bi trebala usporiti prije graničnika; ne smije zapinjati, naglo padati ni pretjerano vibrirati. Ispitajte svaki par fotocelija, STOP, deblokiranje, prekid napajanja i eventualni način Master–Slave.

Tehničar mora provjeriti i rizik od podizanja osobe rampom: ispitivanje se provodi s opterećenjem od 20 kg na sredini rampe a pri otvaranju se rampa ne smije podići više od 50 cm iznad zatvorenog položaja. Silu udarca izmjerite u skladu sa zahtjevima konkretne instalacije; fotocelije ni smanjenje sile sami po sebi ne zamjenjuju cjelovitu procjenu rizika.

Programiranje BCU1 R10 okretnim biračem

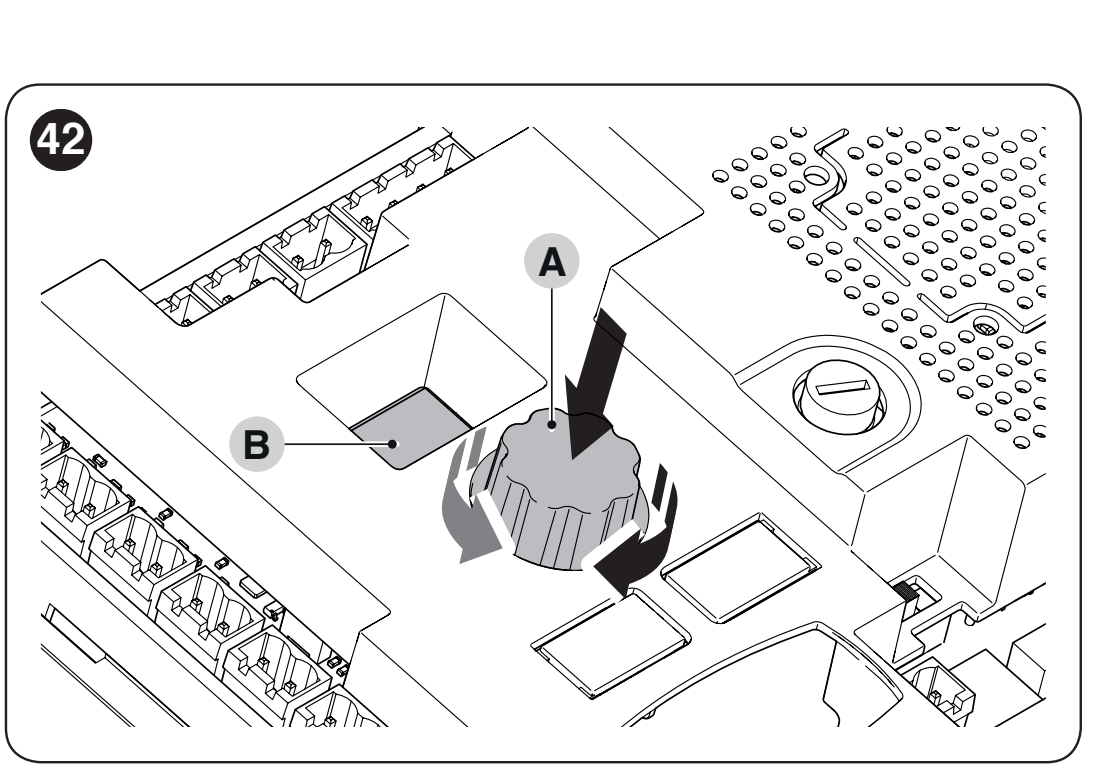

Upravljačka jedinica postavlja se okretnim biračem i troznamenkastim zaslonom. Prije promjene zabilježite izvornu vrijednost; promjene sile, brzine i sigurnosnih funkcija zahtijevaju novo ispitivanje rampe.

Okretanjem birača u oba smjera odaberite kod parametra.
Kratko ga pritisnite pa otpustite. Prikazat će se pohranjena vrijednost; zaslon će svijetliti neprekidno.
Okretanjem odaberite novu vrijednost. Tijekom odabira zaslon treperi.
Pritisnite i otpustite za potvrdu vrijednosti. Upravljačka jedinica vratit će se na odabir parametara.

Odabir ESC završava promjenu bez spremanja. Prikaz --- znači da je konfiguracija postavljena putem OVIEW-a; to nije dodatna vrijednost koju je moguće odabrati. U tablicama je potvrđena tvornička postavka istaknuta podebljano; stvarna centrala može imati vrijednosti promijenjene tijekom montaže.

Radne funkcije F01–F09

Parametar i namjena	Vrijednosti i način rada
F01 – Automatsko zatvaranje Primjenjuje se nakon potpunog otvaranja.	OFF – poluautomatski rad: zatvaranje naredbom (tvornička postavka) On – zatvaranje nakon vremena t01
F02 – Zatvaranje nakon fotoćelije Nakon oslobađanja odabranog sigurnosnog uređaja odbrojava vrijeme t10.	OFF – isključeno (tvornička postavka) 1 – otvaranje samo do oslobađanja fotoćelije: aktiviranje zaustavlja kretanje, a nakon oslobađanja slijedi t10 i zatvaranje 2 – potpuno otvaranje: aktiviranje pokreće potpuno otvaranje; nova naredba za otvaranje tijekom t10 poništava naknadno zatvaranje 3 – potpuno otvaranje 2: kao vrijednost 2, ali nova naredba za otvaranje tijekom t10 ne poništava naknadno zatvaranje
F03 – Uređaj za F02	1 – fotoćelije i indukcijske petlje postavljene kao fotoćelije (tvornička postavka) 2 – samo fotoćelije 3 – samo indukcijske petlje postavljene kao fotoćelije
F04 – Zatvaranje nakon povratka napajanja Prije aktiviranja procijenite sigurnost automatskog kretanja nakon prekida napajanja.	OFF – isključeno (tvornička postavka) 1 – ako ruka nije zatvorena, nakon povratka napajanja prethodno će bljeskati tijekom t09, a zatim se zatvoriti 2 – obnavlja automatsko zatvaranje ako je prije prekida trajalo vrijeme pauze
F05 – Stanje pripravnosti Aktivira se nakon vremena t04; nova naredba ponovno pokreće rad.	OFF – isključeno (tvornička postavka) 1 – isključuje zaslon, BlueBUS, izlaze i dio unutarnjih sklopova 2 – isključuje BlueBUS 4 – pri napajanju iz baterije automatski primjenjuje potpuno stanje pripravnosti
F06 – Sila pokretanja	OFF – isključeno (tvornička postavka) On – pri pokretanju iz otvorenog ili zatvorenog položaja nakratko primjenjuje maksimalnu snagu kako bi svladao statičko trenje
F07 – Otvaranje u nuždi Potrebna je priključena i ispravna baterija.	OFF – isključeno (tvornička postavka) On – u slučaju prekida mrežnog napajanja automatski otvara rampu
F09 – Master / Slave	OFF – glavna rampa Master (tvornička postavka) On – podređena rampa Slave; pogledajte postupak Master–Slave

Vremena, brzine, sila i funkcije ulaza

Parametar i namjena	Dostupne vrijednosti
8.8.8. – Brzo učenje	Pokreće učenje uređaja BlueBUS, STOP i položaja u jednom slijedu. Najprije ispunite preduvjeti za pokretanje.
Set – Učenje	1 – uređaji BlueBUS i STOP 2 – otvoreni i zatvoreni položaj
Prn – Program	000 – osnovni program (tvornička postavka) 001 / 002 / 003 – namjenski prilagođeni programi; uobičajeno se ne koriste
t01 – Pauza prije zatvaranja Aktivno pri F01 = On.	0–250 s Tvornička postavka: 20 s
t02 – Predtreptanje pri otvaranju Vrijeme između uključivanja signalne svjetiljke i početka otvaranja.	0–5,0 s Tvornička postavka: 0 s
t03 – Predtreptanje pri zatvaranju Vrijeme između uključivanja signalne svjetiljke i početka zatvaranja.	0–5,0 s Tvornička postavka: 0 s
t04 – Odgoda stanja pripravnosti Vrijeme od završetka manevra do aktiviranja uključenog F05.	0–60 s Tvornička postavka: 60 s
t06 – Odgoda elektromagneta Nakon isključivanja elektromagnetske brave, prije otvaranja čeka zadano vrijeme. Upotrebljava se samo kada je elektromagnet ugrađen i izlaz odgovarajuće podešen.	0–3,0 s Tvornička postavka: 0,2 s
t07 – Trajanje dodatnog svjetla Vrijeme svijetljenja izlaza podešenog kao dodatno svjetlo.	0–250 s Tvornička postavka: 60 s
t09 – Predtreptanje nakon povratka napajanja Upotrebljava ga funkcija F04.	0–20 s Tvornička postavka: 5 s
t10 – Zatvaranje nakon fotoćelije Vrijeme nakon oslobađanja uređaja kada je F02 uključena.	0–250 s Tvornička postavka: 5 s
SPO – Brzina otvaranja	1 – najniža 2 – razina 2 3 – razina 3 4 – najviša (tvornička postavka)
SPC – Brzina zatvaranja	1 – najniža 2 – razina 2 3 – razina 3 4 – najviša (tvornička postavka)
SLO – Usporavanje pri otvaranju	1 – najniža brzina 2 – srednja brzina (tvornička postavka) 3 – najviša brzina
SLC – Usporavanje pri zatvaranju	1 – najniža brzina 2 – srednja brzina (tvornička postavka) 3 – najviša brzina
PLO – Položaj usporavanja pri otvaranju Razlika između krajnjeg položaja i početka usporavanja.	1 – 0° (tvornička postavka) 2 – približno 10° 3 – približno 20°
PLC – Položaj usporavanja pri zatvaranju Razlika između krajnjeg položaja i početka usporavanja.	1 – 0° (tvornička postavka) 2 – približno 10° 3 – približno 20°
FrO – Sila pri otvaranju Ne zamjenjuje mehaničko uravnoteženje.	1 – najniža 2 – razina 2 3 – srednja (tvornička postavka) 4 – razina 4 5 – razina 5 6 – najviša
FrC – Sila pri zatvaranju Ne zamjenjuje mehaničko uravnoteženje.	1 – najniža 2 – razina 2 3 – srednja (tvornička postavka) 4 – razina 4 5 – razina 5 6 – najviša
tF – Vrijeme aktiviranja ograničenja sile Veća vrijednost produljuje vrijeme potrebno za prepoznavanje prepreke.	3–32, svaka jedinica = 30 ms Raspon 90–960 ms Tvornička postavka: 3 = 90 ms
In1 – Ulaz SbS	Dostupni kodovi: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Tvornička postavka: 1 Značenje kodova ulaza; za In2 kod 25 upravlja samo Master.
In2 – Ulaz OPEN	Dostupni kodovi: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Tvornička postavka: 3 Značenje kodova ulaza; za In2 kod 25 upravlja samo Master.
In3 – Ulaz CLOSE	Dostupni kodovi: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Tvornička postavka: 4 Značenje kodova ulaza; za In2 kod 25 upravlja samo Master.
In4 – Ulaz HP SbS	Dostupni kodovi: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Tvornička postavka: 6 Značenje kodova ulaza; za In2 kod 25 upravlja samo Master.
SE1 – Sekvenca korak-po-korak	1 – industrijski način: poluautomatsko otvaranje, zatvaranje uz držanje naredbe 2 – otvori – zaustavi – zatvori – zaustavi 3 – otvori – zaustavi – zatvori – otvori 5 – stambeni način korak-po-korak (tvornička postavka) 6 – upravljanje držanjem naredbe
SE3 – Sekvenca OPEN	1 – otvori – zaustavi – otvori 2 – stambeni način otvaranja (tvornička postavka) 3 – otvaranje držanjem naredbe
SE4 – Sekvenca CLOSE	1 – zatvori – zaustavi – zatvori 2 – stambeni način zatvaranja (tvornička postavka) 3 – zatvaranje držanjem naredbe
SE5 – Funkcija fotoćelije pri zatvaranju	1 – zaustaviti i promijeniti smjer u otvaranje (tvornička postavka) 4 – privremeno zaustaviti; nakon otpuštanja fotoćelije otvoriti 5 – privremeno zaustaviti; nakon otpuštanja fotoćelije zatvoriti
SE6 – STOP pri otvaranju	1 – odmah zaustaviti 2 – zaustaviti i nakratko promijeniti smjer u zatvaranje (tvornička postavka)
SE7 – STOP pri zatvaranju	1 – odmah zaustaviti 2 – zaustaviti i nakratko promijeniti smjer u otvaranje (tvornička postavka)
SE8 – Prepreka pri otvaranju	2 – zaustaviti i nakratko promijeniti smjer u zatvaranje (tvornička postavka) 3 – zaustaviti i potpuno promijeniti smjer u zatvaranje
SE9 – Prepreka pri zatvaranju	2 – zaustaviti i nakratko promijeniti smjer u otvaranje 3 – zaustaviti i potpuno promijeniti smjer u otvaranje (tvornička postavka)
LO1 – Funkcija LOOP1	1 – otvori – otvori, kontakt NO (tvornička postavka) 2 – zatvori – zatvori, kontakt NO 4 – fotoćelija, kontakt NC
LO2 – Funkcija LOOP2	1 – otvori – otvori, kontakt NO 2 – zatvori – zatvori, kontakt NO (tvornička postavka) 4 – fotoćelija, kontakt NC

Kod upravljanja držanjem naredbe, krak se pomiče samo dok je kontakt aktivan. Stambeni način ograničava prekid otvaranja drugim naredbama; prije uporabe provjerite njegovo ponašanje u vlastitoj konfiguraciji. F02 određuje naknadno zatvaranje nakon otpuštanja zaštite, a SE5 određuje reakciju kraka pri aktiviranju tijekom zatvaranja — te se postavke ne smiju zamijeniti.

Značenje naredbenih kodova In1–In4

Kod	Naredba
0	Bez naredbe.
1	Korak-po-korak prema SE1.
3	Otvaranje prema SE3.
4	Zatvaranje prema SE4.
6	Korak-po-korak s visokim prioritetom, aktivno i pri softverskoj blokadi.
7	Otvoriti i softverski blokirati.
8	Zatvoriti i softverski blokirati.
11	Uključiti dodatno svjetlo s vremenskim upravljanjem; gasi se nakon zadanog vremena.
12	Uključiti/isključiti dodatno svjetlo; primjenjuje se i zadano vrijeme.
16	Fotoćelija.
19	Softverski deblokirati i otvoriti.
20	Softverski deblokirati i zatvoriti.
21	Omogućiti otvaranje naredbenim fotoćelijama BlueBUS.
22	Onemogućiti otvaranje naredbenim fotoćelijama BlueBUS.
25	Korak-po-korak za Master i Slave; za In2 upravlja samo Master. Dodjelu prije rada provjerite ispitivanjem oba kraka.
26	Otvoriti Master i Slave.
27	Zatvoriti Master i Slave.
28	Korak-po-korak samo za Slave.
29	Otvoriti samo Slave.
30	Zatvoriti samo Slave.

Izlazi OU1–OU4 i signalizacija

Promjena funkcije može promijeniti i izlazni napon. Vanjske funkcije od 24 V imaju ograničenje od 10 W na odgovarajućem izlazu; svjetlo upozorenja od 12 V na FLASH-u ima ograničenje od 21 W. Prije priključivanja uvijek provjerite uređaj, napon i snagu. INTERNAL LIGHT je priključak namijenjen vlastitom modulu XBA7/XBA8.

Izlaz	Kod i funkcija
OU1 – LIGHT	0 – svjetlo upozorenja 24 V 1 – OGI indikator 2 – zatvorena rampa 3 – otvorena rampa 4 – trepćuće svjetlo rampe (tvornička postavka) 5 – indikator održavanja 6 – dodatno svjetlo 8 – crveni semafor 9 – zeleni semafor 10 – radijski kanal 1 11 – radijski kanal 2 12 – radijski kanal 3 13 – radijski kanal 4 14 – elektromagnet za zaključavanje
OU2 – FLASH	0 – signalna svjetiljka 24 V 1 – signalna svjetiljka 12 V (tvornička postavka) 2 – indikator OGI 3 – zatvorena rampa 4 – otvorena rampa 5 – trepćuće svjetlo rampe 6 – indikator održavanja 7 – dodatno svjetlo 9 – crveni semafor 10 – zeleni semafor 11 – radijski kanal 1 12 – radijski kanal 2 13 – radijski kanal 3 14 – radijski kanal 4 15 – elektromagnet za zaključavanje
OU3 – OGI	0 – signalna svjetiljka 24 V 1 – indikator OGI 2 – zatvorena rampa (tvornička postavka) 3 – otvorena rampa 4 – trepćuće svjetlo rampe 5 – indikator održavanja 6 – dodatno svjetlo 8 – crveni semafor 9 – zeleni semafor 10 – radijski kanal 1 11 – radijski kanal 2 12 – radijski kanal 3 13 – radijski kanal 4 14 – elektromagnet za zaključavanje
OU4 – INTERNAL LIGHT	0 – signalna svjetiljka (tvornička postavka) 1 – indikator OGI 2 – zatvorena rampa 3 – otvorena rampa 4 – dodatno svjetlo 5 – crveni semafor 6 – zeleni semafor 7 – jednosmjerni semafor 8 – naizmjenični jednosmjerni semafor 9 – semafor za pješake

Način signalizacije	Značenje
Signalna svjetiljka	Trepće tijekom manevra: 0,5 s uključeno / 0,5 s isključeno.
OGI	Zatvoreno: ne svijetli; otvaranje: sporo trepće; zatvaranje: brzo trepće; otvoreno: svijetli.
Zatvorena / otvorena rampa	Svijetli samo u odabranom krajnjem položaju.
Trepćuće svjetlo rampe	Trepće u intervalima od 0,5 s i dok rampa miruje.
Održavanje	Ispod 80 % postavljenog broja: svijetli 2 s na početku otvaranja. Od 80 do 100 %: trepće tijekom manevra. Iznad 100 %: stalno trepće.
Dodatno svjetlo	Svijetli tijekom kretanja i nakon njega do isteka vremena t07.
Crveni semafor	Polako trepće pri zatvaranju, svijetli kada je rampa zatvorena, a u ostalim je stanjima ugašen.
Zeleni semafor	Polako trepće pri otvaranju, svijetli kada je rampa otvorena, a u ostalim je stanjima ugašen.
Radijski kanali	Naredba odgovarajućeg kanala aktivira izlaz; naredba namijenjena upravljačkoj jedinici pritom se zanemaruje.
Elektromagnet za zaključavanje	Aktivan je kada je rampa zatvorena; isključuje se prije otvaranja, a jedinica čeka vrijeme t06.
OU4 = 7	Zeleno kada je rampa otvorena, crveno u ostalim stanjima.
OU4 = 8	Za unutarnju stranu upotrijebite In2 ili LOOP1 podešen za otvaranje; za vanjsku stranu In3 ili LOOP2 podešen za otvaranje. Zeleno svijetli na strani s koje je izdana naredba, a crveno na suprotnoj strani. Kada je rampa zatvorena ili se zatvara, na obje strane svijetli crveno.
OU4 = 9	Kada je rampa zatvorena, zeleno svijetli iznutra, a crveno izvana; kada je otvorena, obrnuto. U međupoložajima na obje strane svijetli crveno.

Brojači, verzije i servisni podaci

Izbornik	Upotreba
MnP – postavljeni broj manevara	Nakon pritiska redom se prikazuju a = jedinice, b = tisuće, c = milijuni. Upotrebljava se za signalizaciju održavanja.
MnE – broj izvršenih manevara	Nakon pritiska redom se prikazuju t = jedinice, u = tisuće, v = milijuni.
ErS – brisanje	1 – uređaji; 2 – položaji; 3 – vrijednosti funkcija; 5 – sve. Postupak i naknadno učenje.
Fir – verzija firmvera	Dva pritiska prikazuju dva troznamenkasta dijela identifikacije.
Hdr – verzija hardvera	Tri pritiska prikazuju tri troznamenkasta dijela identifikacije.
din – dijagnostika ulaza	Stanja ulaza i zaslona.

Servisni brojač ne poništava se resetiranjem upravljačke ploče. Poništite ga putem OVIEW tek nakon obavljenog i evidentiranog održavanja.

Dvije suprotne rampe: Master–Slave

Moguće je sinkronizirati dvije potpune rampe. Svaka ima vlastiti motor, upravljačku jedinicu i napajanje; ne povezuju se kao dva motora na jednoj upravljačkoj ploči. Spojite komunikacijske priključke 1–1 i 2–2 kabelom 2 × 1 mm² do 20 m.

Na obje rampe dovršite montažu, odabir smjera, uravnoteženje i električno povezivanje.
Na podređenoj rampi izvršite Set 1 i Set 2, podesite brzine, usporavanje i snagu, a zatim postavite F09 = On.
Na glavnoj rampi izvršite Set 1 i Set 2. Do tada Slave može prijavljivati komunikacijsku pogrešku E05.
Izdajte naredbu s glavne jedinice i provjerite kretanje obiju rampi i sigurnosne uređaje.

Zajednički uređaji BlueBUS i prijamnik povezuju se na Master. Vlastite naredbe SbS/OPEN/CLOSE na Slaveu mogu upravljati samo njegovom rukom. Brzina, usporavanje, položaj usporavanja i sila podešavaju se zasebno za svaku rampu. Za rezervno napajanje svaka rampa treba vlastiti PS224.

Daljinsko upravljanje i rezervno napajanje

Prijamnik i daljinski upravljači

Ploča ima SM utičnicu za kompatibilni prijamnik. Trenutačni odabir OXIBD omogućuje upotrebu odgovarajućih daljinskih upravljača, primjerice ON2E. Prijamnik priključujte dok su mrežno i baterijsko napajanje isključeni. Daljinske upravljače pohranite i izbrišite prema uputama za konkretni prijamnik; resetiranje upravljačke ploče ne zamjenjuje njegov postupak za radijski prijamnik.

PS224 u slučaju nestanka struje

PS224 priključuje se tek nakon dovršetka montaže i programiranja: isključite mrežno napajanje, postavite bateriju i spojite predviđeni kabel na priključak za rezervno napajanje; zatim ponovno uključite mrežno napajanje. Način rada F05 = 4 može ograničiti potrošnju pri napajanju iz baterije. Funkcija F07 = On nalaže otvaranje pri nestanku mrežnog napajanja ako je baterija prisutna; nije uključena prema zadanim postavkama.

Solemyo SYKCE30 drugačiji je način napajanja. Pri priključenju sustava Solemyo rampa ne smije istodobno biti priključena na mrežu od 230 V. Kapacitet izvora napajanja procijenite prema broju ciklusa i ugrađenoj dodatnoj opremi.

Dijagnostika i otklanjanje kvarova

Najprije utvrdite kôd prikazan na zaslonu ili broj kratkih treptaja. Dijagnostički niz ponavlja se nakon stanke od približno 1 s; uobičajeno treptanje tijekom kretanja nije kôd kvara.

Kad rampa ne reagira ili se nepravilno kreće

Simptom	Što provjeriti
Daljinski upravljač ne reagira i njegova LED lampica ne svijetli	Provjerite bateriju daljinskog upravljača.
LED lampica daljinskog upravljača svijetli, ali rampa ne reagira	Provjerite je li daljinski upravljač pohranjen i kompatibilan s ugrađenim prijamnikom; prijamnik i daljinsko upravljanje.
Zaslon ne svijetli i nijedna naredba ne radi	Tehničar će provjeriti napajanje i osigurače F1/F2. Osigurač se mijenja tek nakon utvrđivanja uzroka, i to osiguračem iste vrste i nazivne vrijednosti; nemojte premošćivati osigurač.
Naredba je zadana, ali ciklus ne započinje	Kod žične naredbe pratite LED lampicu odgovarajućeg ulaza. Ako signalna svjetiljka javlja kvar, pogledajte tablicu kodova u nastavku.
Ruka odmah mijenja smjer ili se kreće neuobičajeno sporo	Najprije provjerite uravnoteženost, slobodno kretanje, graničnike i krajnje prekidače. Ako ploča ne prepoznaje krajnji položaj, treba provjeriti prekidače i učenje položaja.
Ruka se kreće u suprotnom smjeru	Provjerite stranu opruge i prekidač smjera. Nemojte nasumce zamjenjivati vodiče.

Kôd / signal	Što provjeriti
E01 / 1 treptaj	Promjena ili neučeni uređaji BlueBUS/STOP. Provjerite ožičenje, a zatim Set 1.
E02	Položaji nisu naučeni; nakon provjere graničnika i uravnoteženosti izvršite Set 2.
E03	Zamijenjeni krajnji prekidači; provjerite smjer i njihovo električno ožičenje.
E04	Nema signala enkodera; tehničar će provjeriti priključak i kabel senzora.
E05	Pogreška u komunikaciji Master–Slave; provjerite polaritet i postupak učenja za obje rampe.
E06 / 5 treptaja	Pogreška u memoriji parametara. Nakon isključivanja i ponovnog priključivanja svih izvora napajanja pokušajte ponovno; ako se problem nastavi, potreban je servis, a možda i potpuno resetiranje i ponovno učenje.
E07 / 7 treptaja	Interna pogreška elektronike. Odspojite sve izvore napajanja; ako se pogreška ponovi, zatražite servis.
E08	Konfiguracija vrste rampe; tehničar će provjeriti tvorničke postavke ploče.
E09 / 9 treptaja	Softverska blokada. Unesite predviđenu naredbu za deblokadu, po potrebi HP SbS; to nije mehaničko deblokiranje ključem.
E10	Nedostaje sigurnosni kontakt NC ili krajnji prekidač; provjerite SAFETY i prekidače.
E11	Kratki spoj BlueBUS-a. Dok je napajanje isključeno, provjerite ožičenje i uređaje. Nakon otklanjanja uzroka ponovno uključite napajanje, zadajte naredbu i pričekajte 40 s. Ako se pogreška ponovi, potreban je servis.
I02 / 2 treptaja	Aktivna fotoćelija. Uklonite prepreku, očistite optiku i provjerite poravnanje.
I03 / 3 treptaja	Aktiviralo se ograničenje sile. Najprije provjerite uravnoteženost, trenje i graničnike. Nemojte povećavati silu kako biste prikrili mehanički kvar.
I04 / 4 treptaja	Aktivirao se STOP. Pronađite uzrok na priključenom uređaju; nemojte zaobilaziti sigurnosni ulaz.

LED lampica i način rada din

STOP svijetli kada je ulaz normalno omogućen; ako se ugasi, znači da je došlo do aktivacije. LED lampice SbS, OPEN, CLOSE i HP SbS svijetle kada je naredba aktivna. Status FC1/FC2 ovisi o prekidaču RH/LH: pri RH FC1 se gasi u zatvorenom, a FC2 u otvorenom položaju; pri LH vrijedi obrnuto.

Kodovi na zaslonu i broj treptaja signalne svjetiljke ne označavaju se na isti način. Na primjer E06 znači pet treptaja; nizovi od šest i osam treptaja nemaju dodijeljenu funkciju u ovoj konfiguraciji.

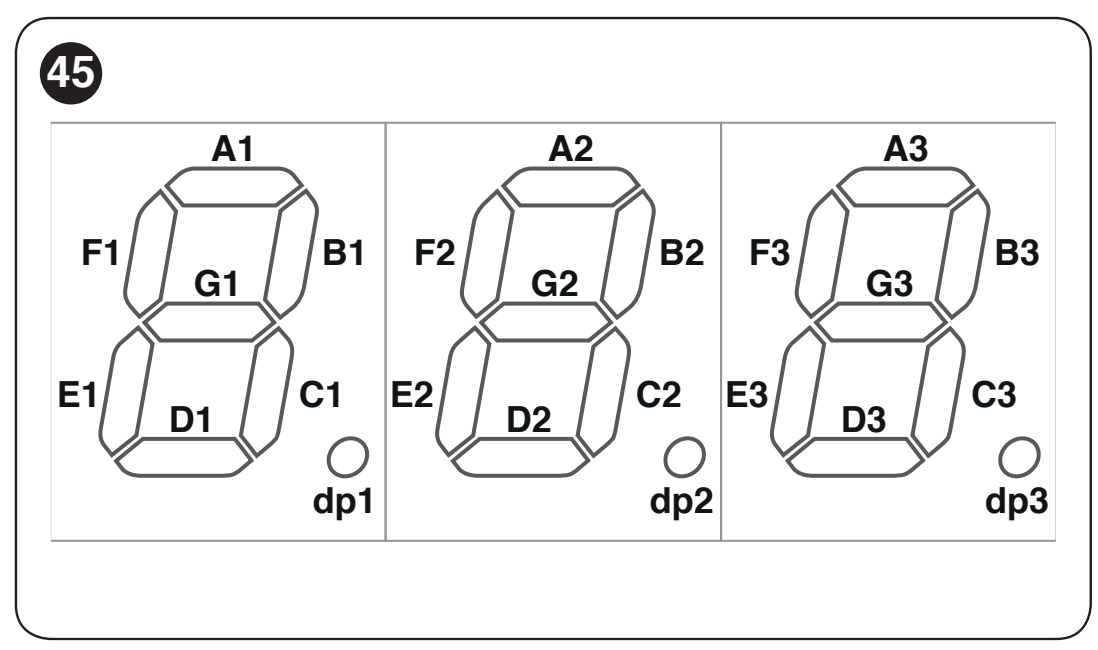

Izbornik din prikazuje ulaze segmentima troznamenkastog zaslona. Oznake A do G i točka dp prikazane su na slici. Kod FC1/FC2 otvoreni i zatvoreni položaj određuju se postavkom RH/LH navedenom iznad.

Znamenka	Segment i značenje
Prva	A1 – LOOP1 B1 – CLOSE C1 – HP SbS D1 – LOOP2 E1 – OPEN F1 – SbS G1 – nije u upotrebi dp1 – treperi jednom u sekundi dok je ploča u pogonu
Druga	A2 – FC1 B2 – tipka CLOSE na ploči C2 – smjer RH D2 – napajanje iz baterije E2 – smjer LH F2 – tipka OPEN na ploči G2 – FC2 dp2 – ulaz A senzora motora
Treća	A3 – fotoćelija za otvaranje FA1 B3 – aktivna FOTO C3 – aktivna FOTO II D3 – fotoćelija za otvaranje FA2 E3 – aktivna FOTO 1 F3 – aktivna FOTO 1 II G3 – Master je prepoznao Slave dp3 – ulaz B senzora motora

Točke dp2/dp3 mogu svijetliti ili ne svijetliti dok motor miruje, ovisno o položaju senzora; tijekom kretanja trepere. Pogrešan smjer ispravite u mehanici i prekidaču, a ne nasumičnom zamjenom žica.

Brisanje postavki i novi početak

Na biraču odaberite ErS, pritisnite, odaberite željenu vrijednost i potvrdite. 1 briše naučene uređaje, 2 položaje, 3 vrijednosti funkcija, 5 sve podatke upravljačke jedinice. Nakon potpunog brisanja ponovno provedite Set 1, Set 2, podešavanje i sigurnosna ispitivanja.

Resetiranje ploče ne poništava broj izvedenih manevara. Servisni brojač nakon obavljenog održavanja poništite putem OVIEW. Brisanje daljinskih upravljača dio je postupka za konkretni prijamnik.

Ručno deblokiranje poluge

U slučaju nestanka napajanja, kvara ili montaže zaustavite rad, isključite napajanje i osigurajte slobodan prostor. Pridržavajte polugu; neuravnotežena poluga može se sama pokrenuti.

Umetnite ključ za deblokiranje i okrenite ga za 180° ulijevo ili udesno.
Ručno pomaknite polugu u potreban položaj.
Za ponovno uspostavljanje motornog rada vratite ključ u izvorni položaj i izvadite ga. Provjerite je li poluga zaključana i je li upravljanje sigurno ponovno uspostavljeno.

Održavanje i vijek trajanja

Za postojeću instalaciju s BCU1 R10 planirajte stručni pregled najkasnije nakon 6 mjeseci ili 20 000 manevara, ovisno o tome što nastupi prije. Pri intenzivnom radu broj ciklusa može se dosegnuti znatno prije. Provjerite uravnoteženost i nakon promjene opreme poluge.

Tehničar će isključiti sve izvore napajanja te provjeriti čvrstoću spoja obaju dijelova poluge i ekspanzijske vijke spojnice XBA9, koroziju, sidrenje, vijke i pričvršćenje opruge, zazor osovine, stanje poluge i ispravnost deblokiranja. Nakon ponovnog uključivanja napajanja ponovit će ispitivanja sigurnosnih uređaja i sile. Servis i eventualnu zamjenu opruge zabilježite u evidenciji održavanja.

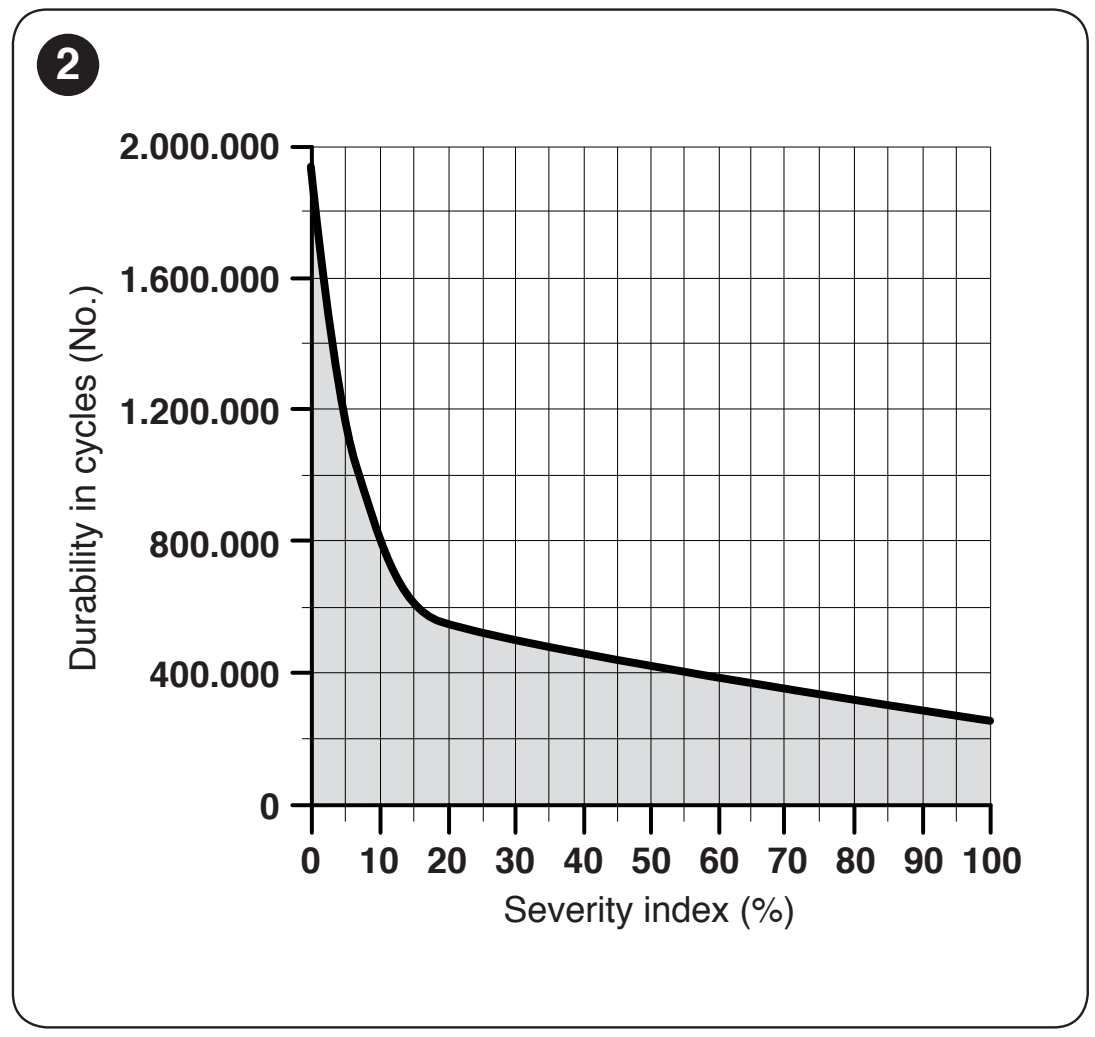

Čimbenici koji utječu na procijenjeni vijek trajanja

Utjecaj	Indeks opterećenja
Brzina, razina 3	15 %
Brzina, razina 2	10 %
Aktiviranje fotoćelija u više od 10 % manevara	15 %
Aktiviranje STOP-a u više od 10 % manevara	15 %
Mobilni oslonac WA12	10 % u dopuštenoj konfiguraciji
Sol u okolišu	10 %
Prašina / pijesak	5 %
Podzaporna prečka	5 % u dopuštenoj konfiguraciji
Temperatura iznad 40 °C ili ispod 0 °C	5 %
Postavljena sila FrO / FrC	Razina 4: 5 % Razina 5: raspon 5–10 % Razina 6: 10 %

Razine brzine 2 i 3 su alternative; zbrojite samo onu razinu koja se upotrebljava. Za razinu 4 indeks nije definiran, stoga nemojte procjenjivati broj ciklusa za tu razinu. Zbrojite indekse ostalih primjenjivih čimbenika. Pronađite zbroj na vodoravnoj osi grafikona, a na okomitoj osi očitajte procijenjeni broj ciklusa. Za silu postavljenu na razinu 5 dobiva se raspon procjene; nemojte procjenjivati broj ciklusa izvan raspona grafikona. Procjena pretpostavlja pravilnu montažu i redovito održavanje; ne jamči broj ciklusa niti je uputa za odgađanje servisa.

Tehničke značajke rampe NICE M7BAR

Parametar	Vrijednost
Model	NICE M7BAR – bez poluge
Vrsta	Elektromehanička rampa s motorom 24 V DC i ugrađenim upravljanjem
Upravljačka jedinica	BCU1 R10 (XBA3 R10)
Mrežno napajanje	230 V AC, 50/60 Hz
Napon motora	24 V DC
Potrošnja struje	1,1 A
Maksimalna snaga pri pokretanju	110 W
Snaga pri nazivnom momentu	40 W
Vrijeme manevra	6–10 s
Moment pri pokretanju	300 Nm
Nazivni moment	90 Nm
Maks. frekvencija pri nazivnom momentu	200 ciklusa/h
Svijetli otvor prolaza	5–7 m
Stupanj zaštite	IP54
Radna temperatura	−20 do +55 °C
Dimenzije kućišta	400 × 299 × 1 215 mm (širina × dubina × visina)
Masa	85 kg
Izolacijski razred	I
Rezervno napajanje	PS224
Solarno napajanje	Solemyo SYKCE30

Parametri vrijede pri referentnoj temperaturi od približno 20 °C. Procjenjujte ih zajedno s duljinom kraka, opremom i uravnoteženošću. Kod druge izvedbe pogona ili upravljanja provjerite vrijeme kretanja i dostupne postavke prema oznaci na uređaju.

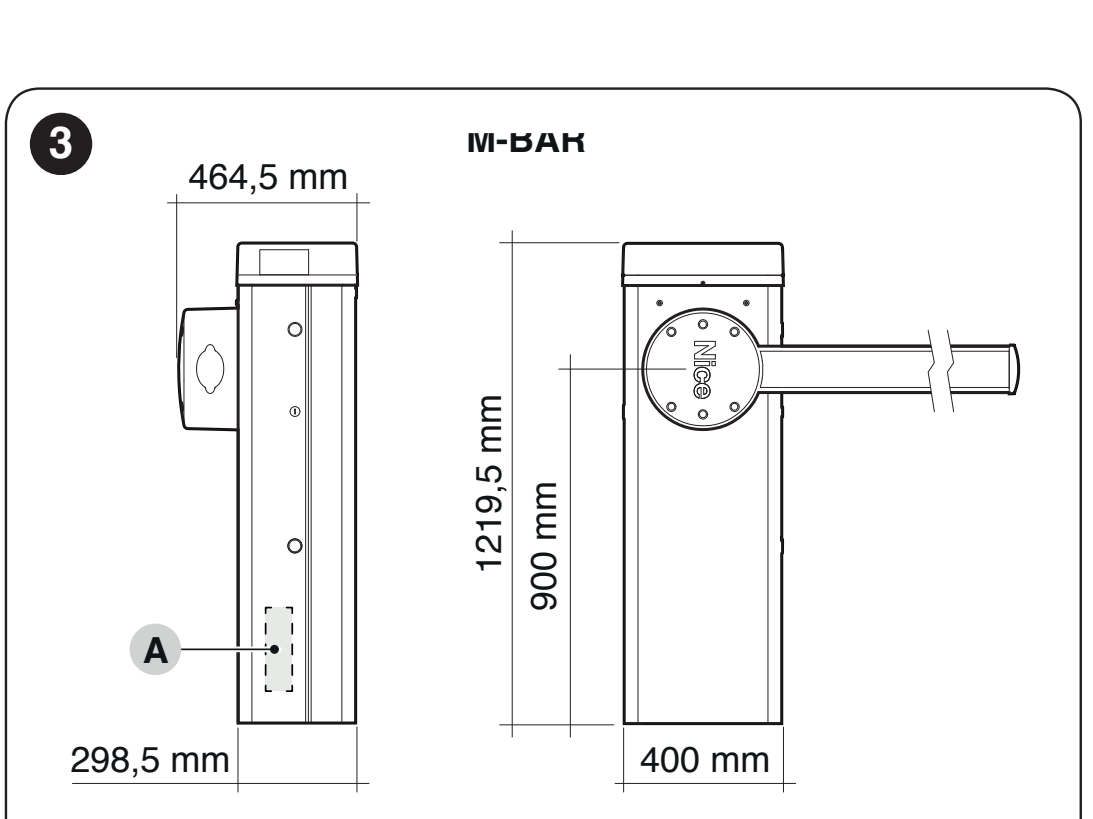

Nacrt prikazuje i izbočene dijelove te točne dimenzije od 298,5 i 1 219,5 mm. Pri sidrenju i postavljanju ravnajte se prema nacrtu, a ne samo prema zaokruženim dimenzijama kućišta u tablici.

Upute za pogon NICE M7BAR

PDF

Kako mogu naručiti ovu robu?

Odaberite način koji vam najviše odgovara:

naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
naručivanje e-poštom: naručite na [email protected]

Pitajte nas što god želite o proizvodu Branica NICE M7BAR – bez ramena

Proizvod:	Branica NICE M7BAR – bez ramena
Ime:
E-pošta:
Telefon:
Poruka:
	Ova je stranica zaštićena uslugom Google reCAPTCHA.

Ispiši stranicu

BRZI KONTAKT

E-pošta:

[email protected]
