NICE EPMB - Era Photocell Medium - fotoćelije s priključkom BlueBUS (1 par)
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
51,72 € s PDV-om
| Težina |
|---|
| 0,20 kg |
Opis proizvoda NICE EPMB - Era Photocell Medium - fotoćelije s priključkom BlueBUS (1 par)
Potpuno kompatibilna zamjena fotoćelija NICE MOFB.
Vanjske sigurnosne fotoćelije NICE EPMB (tehnička specifikacija) postavljaju se jedna nasuprot drugoj preko širine prolaza vrata ili na bilo kojem mjestu gdje postoji opasnost da vrata udare u prepreku. Stvaraju infracrvenu zraku na optičkoj osi, a kada se ona prekine, šalju signal vratima da zaustave kretanje. Mogu se upotrebljavati samo s uređajima koji podržavaju tehnologiju NICE BlueBUS.
Ugradnja fotoćelija NICE EPMB
| 1. Otvorite fotoćeliju | 1a. Skinite prozirni poklopac |
|---|---|
 |
 |
| 2. Prema strelicama na slici izvucite elektroniku | 3. Probijte rupe potrebne za ugradnju |
 |
 |
| 4. Probijte potreban otvor za kabel | 5. Pogledajte primjere situacija, kako biste utvrdili kako postaviti fotoćelije na mjestu ugradnje. |
 |
|
| 6. Ovisno o položaju fotoćelija na mjestu ugradnje postavite adresne premosnike prema tablici. | 7. Postavite fotoćelije jednu nasuprot drugoj, pod pravim kutom |
 |
 |
| 8. Pričvrstite kućište fotoćelije na zid ili stup | 9. Spojite ožičenje fotoćelija (prije toga, naravno, isključite napajanje) |
 |
 |
| 10. Umetnite spojenu elektroniku fotoćelija u njihovo kućište i uključite napajanje. Provedite fazu prepoznavanja priključenih uređaja na upravljačkoj jedinici pogona. | 11. Ispitajte fotoćelije. Ako naiđete na problem, slijedite upute za dijagnostiku |
 |
 |
| 12. Postavite poklopac na fotoćeliju i pričvrstite ga vijcima. Ne zaboravite na izolacijsku gumicu | 13. Postavite prozirni poklopac. Ne zaboravite na izolacijsku gumicu. |
 |
 |
Spajanje više parova fotoćelija NICE EPMB u podatkovnu mrežu NICE BlueBUS
Postavite fotoćelije oko vrata ili vratnica prema primjerima situacija potpunog spajanja i postavite premosnike prema tablici premosnika fotoćelija NICE EPMB pogona vrata. Kako bi se spriječile smetnje između pojedinačnih parova postavljenih blizu jedan drugome, potrebno je, prema ovim primjerima situacija, pridržavati se orijentacije odašiljača TX i prijamnika RX. Spojite fotoćelije paralelno prema slici (polaritet nije potrebno poštovati):
Ako želite da fotoćelije funkcioniraju kao otvarači vrata (vidi FA1 i FA2 u primjerima situacija), tj. da otvore vrata kada vozilom uđete između njihovih optičkih osi, potrebno je prekinuti spoj A na odašiljaču TX i prijamniku RX, vidi sliku:
Primjeri potpunog povezivanja više parova fotoćelija NICE EPMB pogona
1. Jednokrilna klizna vrata
2. Dvoja sinkronizirana klizna vrata koja se zatvaraju jedno prema drugima
3. Krilna vrata
4. Sekcijska garažna vrata
5. Garažna vrata s podiznim krilom
Tablica premosnika fotoćelija NICE EPMB pogona vrata
|
Povezivanje više parova fotoćelija u sustav BlueBUS izvodi se postavljanjem različitih kombinacija premosnika, pri čemu svaki priključeni par mora imati jedinstvenu kombinaciju. Potrebno je osigurati da se u jednoj podatkovnoj mreži BlueBUS ne nalaze dva para s istom kombinacijom. Premosnik u jednom paru fotoćelija mora biti postavljen na istu vrijednost i na odašiljaču TX i na prijamniku RX. Ako se za određenu vrstu premosnika koristi samo jedan ili nijedan premosnik, preostale uvijek spremite za buduću uporabu. |
| Oznaka para fotoćelija | Premosnik pomoću kombinacije premosnika |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Ako je iz bilo kojeg razloga potrebno zamijeniti fotoćeliju, dovoljno je namjestiti joj isti premosnik kao na izvornoj, pa nije potrebno provoditi fazu prepoznavanja uređaja.
Provjera funkcionalnosti i rješavanje problema s povezivanjem fotoćelija NICE EPMB
|
Nakon faze prepoznavanja uređaja pogona provjerite treperi li LED dioda na odašiljaču TX i prijamniku RX. Ovisno o treperenju LED diode, moguće su sljedeće situacije: |
| LED "L" | Situacija | Što učiniti? |
|---|---|---|
| Ne svijetli | Fotoćelija se ne napaja ili je neispravna. | Provjerite iznosi li napon na ulazima fotoćelija približno 8-12V. Ako je napon ispravan, fotoćelije su vjerojatno neispravne. |
| 3 brza treptaja i pauza od jedne sekunde | Upravljačka jedinica pogona nije prepoznala uređaj. | Ponovite fazu prepoznavanja na upravljačkoj jedinici. Provjerite je li svakom paru fotoćelija pomoću premosnika dodijeljena jedinstvena adresa. |
| Vrlo sporo treperenje | Odašiljač TX redovito šalje signal Prijamnik RX prima izvrstan signal |
Normalan rad |
| Sporo treperenje | Prijamnik RX prima dobar signal | Normalan rad |
| Brzo treperenje | Prijamnik RX prima slab signal | Normalan rad. Ipak, najbolje je provjeriti poravnatost odašiljača TX i prijamnika RX te se uvjeriti da su poklopci čisti. |
| Vrlo brzo treperenje | Prijamnik RX prima vrlo slab signal | Rad je još uvijek normalan, ali na granici. Najbolje je provjeriti poravnatost odašiljača TX i prijamnika RX te se uvjeriti da su poklopci čisti. |
| Svijetli | Prijamnik RX ne prima nikakav signal | Provjerite treperi li LED na odašiljaču TX polako. Provjerite postoji li prepreka na optičkoj osi između odašiljača TX i prijamnika RX. Provjerite poravnatost odašiljača TX i prijamnika RX. |
Tehničke specifikacije fotoćelija NICE EPMB
| Vrsta proizvoda | Detektor za automatska krilna i klizna vrata te garažna vrata tipa D prema normi EN 12453, koji se sastoji od odašiljača TX i prijamnika RX. |
|---|---|
| Tehnologija | Izravna optička interpolacija TX-RX s moduliranom infracrvenom zrakom. |
| Napajanje/izlaz | Uređaj se može priključiti samo na podatkovnu mrežu koja podržava sučelje NICE BlueBUS, iz koje prima električni napon i šalje izlazni signal. |
| Potrošnja | 1 BlueBUS jedinica |
| Sposobnost detekcije | Neprozirni objekti veći od 50 mm koji prolaze optičkom osi između odašiljača TX i prijamnika RX brzinom manjom od 1,6 m/s. |
| Kut odašiljanja odašiljača TX | 20° +-25% |
| Kut prijema prijamnika RX | 8° +-25% |
| Uobičajeni domet (upotrebljivi) | 15 m (u nepovoljnim vremenskim uvjetima može biti upola manji, npr. magla, kiša, prašina itd.) |
| Maksimalni domet | 30 m |
| Adresiranje | 7 parova sa zaštitnom funkcijom i 2 para s funkcijom naredbe "Otvori" |
| Upotreba u kiselom, slanom ili eksplozivno opasnom okruženju | Ne |
| Montaža | Vertikalna montaža na zid; maksimalna duljina kabela za jednu granu sustava BlueBUS iznosi 50 m. |
| Stupanj zaštite | IP44 |
| Radna temperatura | -20°C do 55°C |
| Dimenzije (š×v×d) | 50x80x28,5mm (jedna fotoćelija) |
| Težina | 143g (fotoćelije zajedno) |
Spajanje fotoćelija NICE EPMB s pogonom NICE Robus 400, 600, 1000

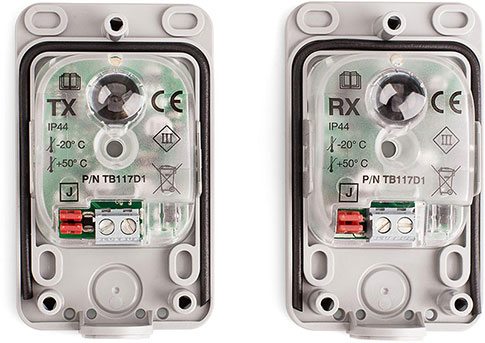

Unutrašnjost fotoćelija NICE EPMB za pogone za vrata
