Komplet pogona za klizna vrata do 1000 kg NICE Rox ROX1000 (B)
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
457,78 € s PDV-om
| Težina |
|---|
| 11 kg |
Opis proizvoda Komplet pogona za klizna vrata do 1000 kg NICE Rox ROX1000 (B)
NICE Rox ROX1000 nasljednik je pogona ROBO 1000
Pogon NICE Rox ROX1000 namijenjen je za klizne kapije težine do 1000 kg i širine prolaza do 8 m (preporučena maksimalna duljina 5 m). Ima elektromehanički prekidač za zaustavljanje. Pogon je nepovratan.
Važne značajke pogona ROX 1000: pogon ROX 1000 ima napon od 230 V, vrlo jednostavnu ugradnju i veliku snagu. Pogon omogućuje ručno podešavanje krajnjih položaja, ograničene mogućnosti povezivanja dodatnih uređaja i ograničene mogućnosti programiranja. To je pogon prikladan, primjerice, za vikendicu ili mjesto gdje se ne planira povezivanje s pametnom kućom, već se traži radnik koji će otvoriti i zatvoriti. Ima jednu brzinu i ručno podešavanje snage. Nema mogućnost djelomičnog otvaranja. Proizvodi se kao zamjena za starije pogone (NICE ROBO).
Sav pribor iz pogona NICE ROBO može se upotrijebiti za pogone NICE ROX.
Ako, dakle, mijenjate pogon NICE ROBO pogonom NICE ROX, možete zadržati sav postojeći pribor:
- fotoćelije
- signalna svjetiljka
- ključna sklopka
- svi odašiljači
Još jedna prednost je ugrađeni prijamnik koji radi s promjenjivim kodom, ali može primiti i starije daljinske upravljače s fiksnim kodom. Dakle, radi s kodiranjem FLOR (FLO2R-S, FLO4R-S), FLO (FLO2, FLO4) i SMILO (SM2). Stoga je prikladan za situacije kada imate veći broj daljinskih upravljača s fiksnim kodom.
| Komplet NICE-ROX1000-B sadrži: | ||||
|---|---|---|---|---|
|
1 × | Pogon NICE Rox ROX1000 | NICE-ROX1000-A | |
|
Pogon NICE Rox ROX1000 s upravljačkom jedinicom ROA40R10 s ugrađenim prijamnikom i nosivošću za ukupnu težinu vrata do 1000 kg, širine prolaza do 8 m (preporučena maksimalna duljina 5 m). |
Detalji
|
|||
|
1 × | Daljinski upravljač NICE Flo2R-s | NICE-FLO2R-S | |
|
Daljinski upravljač s dvije tipke za automatsko daljinsko upravljanje vratima. Njime možete upravljati dvama uređajima ili jednom uređaju davati dvije vrste naredbi. |
Detalji
|
|||
|
1 × | Upute za montažu |
Preuzmi
|
|
|
Upute za montažu s ilustriranim shemama ožičenja te uputama za programiranje i uparivanje daljinskih upravljača. |
||||
Tehničke značajke NICE ROX 1000
| Napajanje | 230 V - 50/60 Hz |
|---|---|
| Potrošnja energije | 350 W |
| Stupanj zaštite | IP44 |
| Masa | 10 kg |
| Brzina | 8,5 m/min |
| Sila | 800 N |
| Maks. masa vrata | 1000 kg |
| Radna temperatura | -20°C do +50°C |
| Upravljačka jedinica | ROA40R10 |
Priručnici i dokumenti za preuzimanje

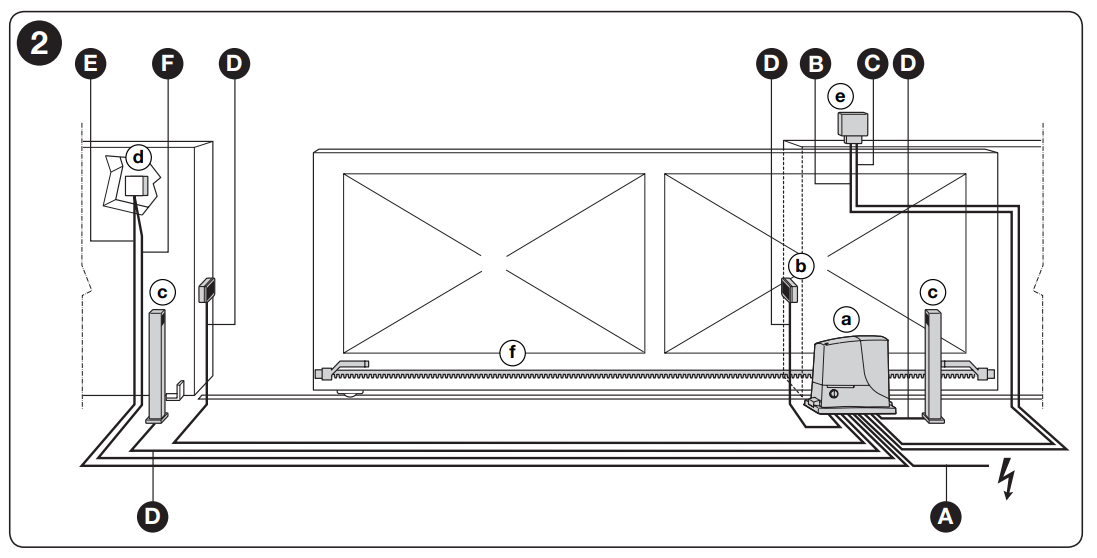

Vrste električnih kabela
| Spajanje | Vrsta kabela | Maksimalna duljina | |
|---|---|---|---|
| A | NAPAJANJE | 3 x 1,5 mm² | 30m * |
| B | SIGNALNA LAMPA S ANTENOM | 1 kabel: 2 x 1,5 mm² 1 koaksijalni kabel vrste RG58 |
10m 10m (preporučeno < 5m) |
| D | FOTOĆELIJE | 1 kabel: 2 x 0,25 mm² (TX) 1 kabel: 4 x 0,25 mm² (RX) |
30m 30m |
| E-F | KLJUČNI PREKIDAČ | 2 kabela: 2 x 0,5 mm² ** | 20m |
** Ako je kabel napajanja dulji od 30 m, potreban je kabel većeg presjeka, primjerice 3 x 2,5 mm², a u blizini pogona potrebno je sigurnosno uzemljenje.
** Dva kabela 2 x 2,5 mm² mogu se zamijeniti jednim kabelom 4 x 0,5 mm²

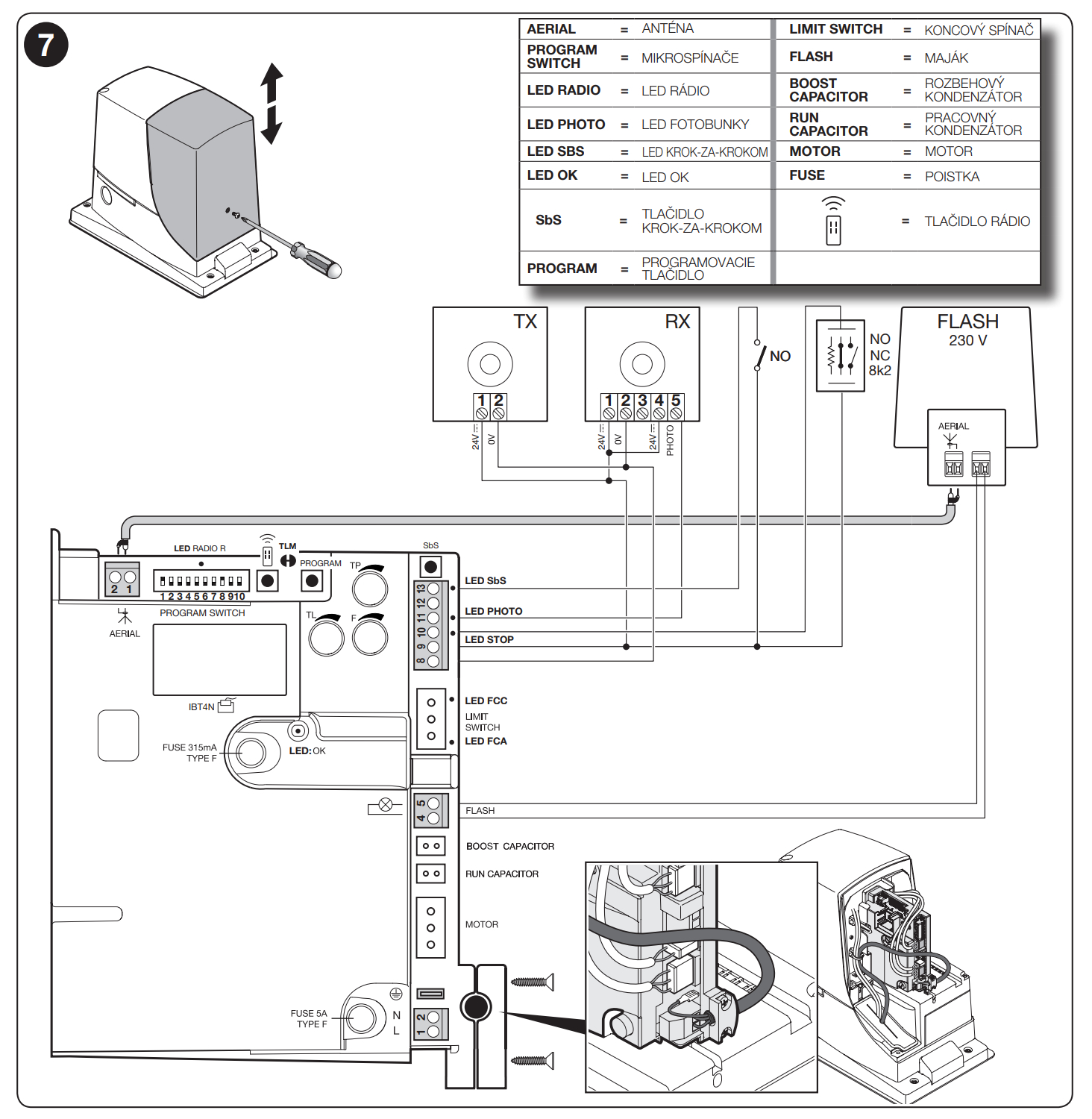

Spajanje na upravljačku jedinicu
Dodavanje ili uklanjanje uređaja
Uređaji se mogu dodavati ili uklanjati iz automatiziranog sustava u bilo kojem trenutku; na ulaz STOP mogu se spojiti različite vrste uređaja, kao što je opisano u sljedećim odjeljcima; nakon dovršetka promjena konfiguracije pogona automatskih vrata potrebno je ponoviti postupak prepoznavanja uređaja. Nakon dovršetka promjena konfiguracije pogona automatskih vrata potrebno je ponoviti postupak prepoznavanja uređaja.
Ulaz STOP
Ulaz koji uzrokuje trenutačno zaustavljanje manevra, nakon čega slijedi kratko kretanje u suprotnom smjeru.
Na ulaz se mogu spojiti uređaji s normalno otvorenim (NO) ili normalno zatvorenim (NC) kontaktom na izlazu, kao i uređaji s izlazom stalnog otpora od 8,2 kΩ, primjerice sigurnosni rubovi. Upravljačka jedinica prepoznaje vrstu uređaja spojenog na ulaz STOP tijekom faze prepoznavanja uređaja.
Ako dođe do promjene u odnosu na prepoznato stanje, pogon zaustavlja manevar i kratko se kreće u suprotnom smjeru. Odgovarajućim postavkama na ulaz STOP može se spojiti više uređaja, čak i različitih vrsta:
- Više uređaja NO može se spajati paralelno, bez ograničenja broja.
- Više uređaja NC može se spajati serijski, bez ograničenja broja.
- Više uređaja sa stalnim otporom od 8,2 kΩ može se spajati kaskadno, uz samo jedan završni otpornik od 8,2 kΩ.
- NO i NC mogu se kombinirati spajanjem dvaju kontakata paralelno, pri čemu se na kontakt NC mora spojiti otpornik od 8,2 kΩ (na taj je način moguće kombinirati i 3 uređaja: NO, NC i 8,2 kΩ).
Ako se ulaz STOP upotrebljava za spajanje uređaja sa sigurnosnom funkcijom, samo uređaji s izlazom stalnog otpora od 8,2 kΩ jamče kategoriju III sigurnosti u slučaju kvara prema normi EN 13849-1.
Fotoćelije
Za dodavanje para fotoćelija postupite na sljedeći način: Napajanje prijamnika (RX) spojite izravno na stezaljke 8 i 9.
Način spajanja odašiljača ovisi o tome želimo li da fotoćelije rade s aktivnom funkcijom Fototest ili bez nje.
Fototest je funkcija upravljačke jedinice koja povećava pouzdanost sigurnosnih uređaja i omogućuje postizanje kategorije II prema normi EN 13849-1 za sklop koji čine upravljačka jedinica i sigurnosne fotoćelije.
Pri pokretanju manevra provjeravaju se sigurnosni uređaji povezani s njim, a manevar započinje samo ako je sve u redu.
Ako test ne uspije (fotoćeliju zaslijepi sunce, dođe do kratkog spoja u kabelima i sl.), upravljačka jedinica to smatra kvarom i ne izvodi manevar.
Za dodavanje para fotoćelija spojite ih kako je opisano u nastavku
Spajanje bez funkcije Fototest:
Prijamnike i odašiljače spojite izravno na izlaz za dodatnu opremu upravljačke jedinice (stezaljke 8 i 9).

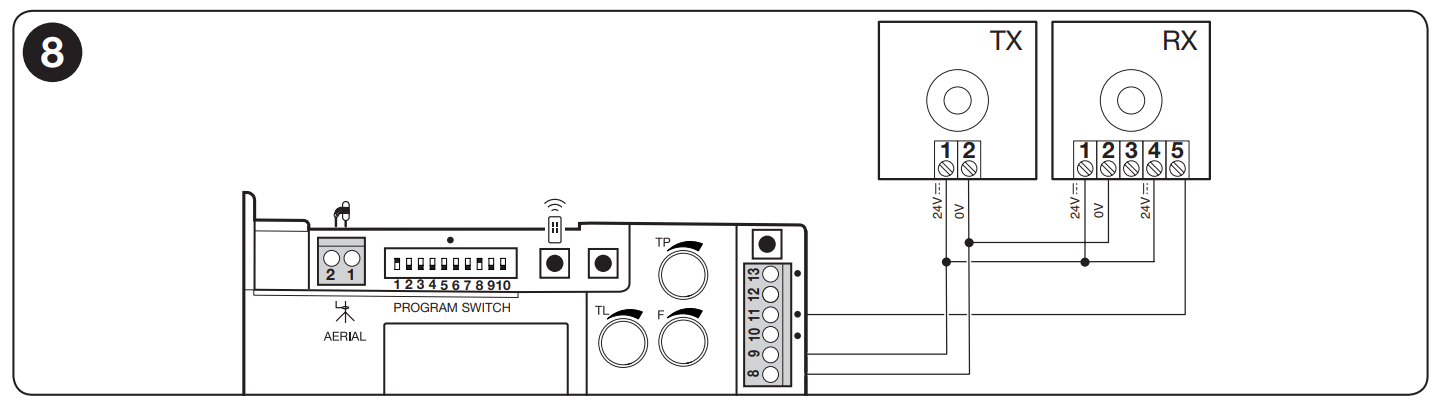

Spajanje s funkcijom Fototest:
Prijamnike spojite izravno na izlaz za dodatnu opremu upravljačke jedinice (stezaljke 8 i 9). Napajanje odašiljača fotoćelija ne uzima se s izlaza za dodatnu opremu, već s izlaza Fototest između stezaljki 8 - 12. Maksimalna struja s izlaza Fototest iznosi 100 mA.
Za upotrebu funkcije Fototest potrebno je aktivirati sinkronizaciju, kako je navedeno u uputama za montažu fotoćelija.
