Opis proizvoda NICE ROX 1000 - samostalni pogon za klizne kapije (A)
Dostupna zamjena!
NICE Rox ROX1000 zamijenjen je novijim modelom NICE ROBO1000.
NICE ROX1000 je samostalan elektromehanički pogon za klizna vrata s motorom od 230 V AC, integriranom upravljačkom jedinicom ROA40R10 i radijskim prijamnikom. Vrata zaustavljaju mehanički granični prekidači koje aktiviraju letvice na zupčastoj letvi. Je samokočeći; u slučaju nestanka struje otključava se ključem.
Za koja su klizna vrata namijenjena vrata ROX1000
Za vrata do 1 000 kg i 8 m uz poštivanje uvjeta montaže i rada. Za uobičajeni odabir preporučuje se duljina do najviše 5 m; kod duljih vrata potrebno je zasebno procijeniti otpor, broj ciklusa i inerciju. Sama težina ne jamči prikladnost.
Vrata se moraju ručno kretati glatko, bez zapinjanja i samostalnog pomicanja. Sila potrebna za pokretanje i kretanje ne smije premašiti 25 % raspoložive sile konkretne verzije motora. Pogon ne zamjenjuje popravak kotača, vodilice ni iskrivljene zupčaste letve.
| Duljina vrata | Najviše ciklusa/h | Najviše uzastopnih ciklusa |
|---|---|---|
| Do 4 m | 40 | 20 |
| Više od 4 do 6 m | 25 | 13 |
| Više od 6 do 8 m | 20 | 10 |
Tablica vrijedi za 230 V ROX1000 uz uvjete navedene u uputama za motor. Nazivna vrijednost iznosi 20 ciklusa/h, a maksimalan neprekidni rad traje 4 minute. Ciklus znači otvaranje i zatvaranje; veći otpor ili viša temperatura mogu smanjiti dopušteno trajanje rada.
ROA40R10 i razlika u odnosu na starije ploče
Sljedeći su postupci namijenjeni za ROA40R10 s tipkom PROGRAM, priključkom IBT4N i 10 DIP-prekidača. Starija ROA39 ima drukčije funkcije. Prije podešavanja provjerite oznaku ploče ispod poklopca.
ROA40R10 omogućuje ručno podešavanje sile i vremena rada, automatsko zatvaranje, opcionalno sporo pokretanje/usporavanje te djelomično otvaranje za pješake. Brzinu glavnog kretanja nije moguće kontinuirano podešavati. Naredbe se mogu dovesti beznaponskim kontaktom SbS; za stručnu konfiguraciju dostupan je IBT4N s OVIEW.

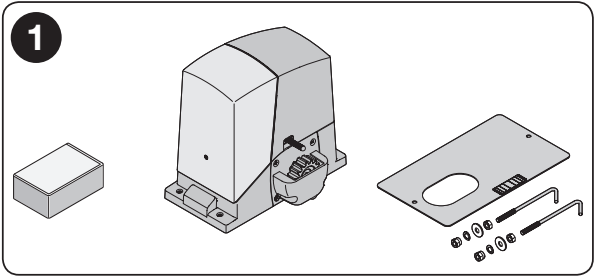

Što sadrži samostalni pogon
Jedan pogon ROX1000 s integriranom elektronikom i prijamnikom, temeljnu ploču, sidra i spojni materijal prema slici, ključeve za otključavanje te letvice graničnih prekidača. Upravljač, fotoćelije, signalna svjetiljka i zupčasta letva odabiru se zasebno ili u kompletu.
Kompleti ROX1000
| Komplet | Oprema |
|---|---|
| Komplet B | Pogon i daljinski upravljač FLO2R-S |
| Komplet C | Dodatno fotoćelije EPM |
| Komplet D | Dodatno EPM i signalna svjetiljka ELAC |
| Komplet E | EPM i 4 × zupčasta letva LZ-1-1 |
| Komplet F | EPM, ELAC i 4 × zupčasta letva LZ-1-1 |
Svaki navedeni komplet sadrži jedan motor i jedan FLO2R-S. Količinu zupčaste letve prilagodite cijeloj putanji vrata, uključujući prepust; četiri komada u kompletu možda neće biti dovoljna za sva vrata.
Montaža pogona i zupčaste letve
Montažu, električno spajanje i ispitivanja obavlja kvalificirani tehničar. Prije rada isključite napajanje. Podloga mora biti čvrsta i vodoravna, izvan područja podložnog poplavljivanju. Vrata moraju imati čvrste graničnike na oba kraja, vodilicu i zaštitu od iskakanja iz vodilice ili podizanja.

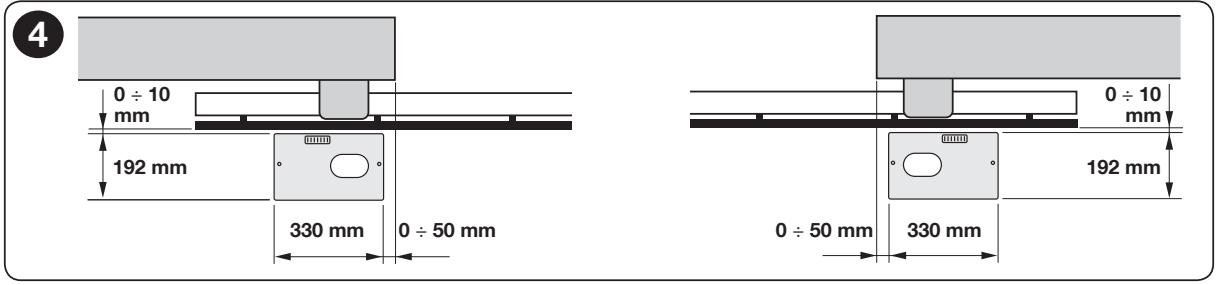

- Pripremite temelj, zaštitne cijevi za kabele i položaj prema zupčastoj letvi. Motor i temeljna ploča moraju biti paralelni s krilom vrata.

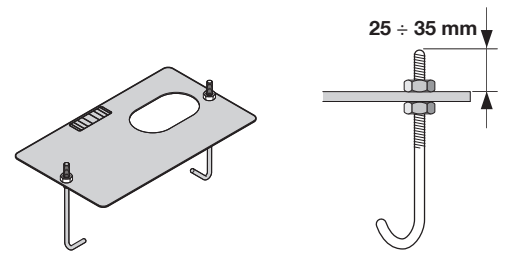

- Učvrstite dva sidra u ploču maticom odozgo i odozdo. Gornji navoj ostavite da strši 25–35 mm prema slici.
- Ploču betonirajte vodoravno. Prije montaže motora pričekajte da se beton potpuno stvrdne.
- Postavite motor, podloške i matice zasad samo lagano zategnite. Visinu podesite regulacijskim vijcima.

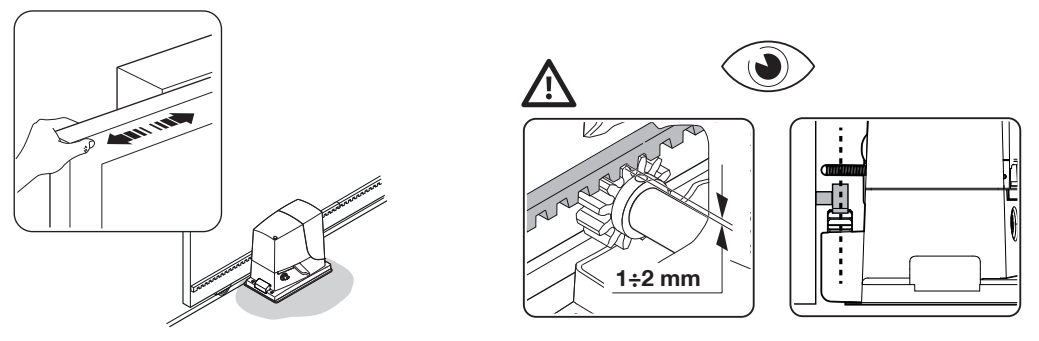

- Otključajte motor. Pričvršćujte zupčastu letvu po dionicama dok ručno pomičete vrata, tako da bude u ravnoj liniji.
- Tijekom cijelog hoda ostavite između letve i zupčanika zazor od 1–2 mm. Težina vrata ne smije se oslanjati na motor. Tek nakon ručne provjere svih dionica do kraja zategnite matice i postavite kapice.

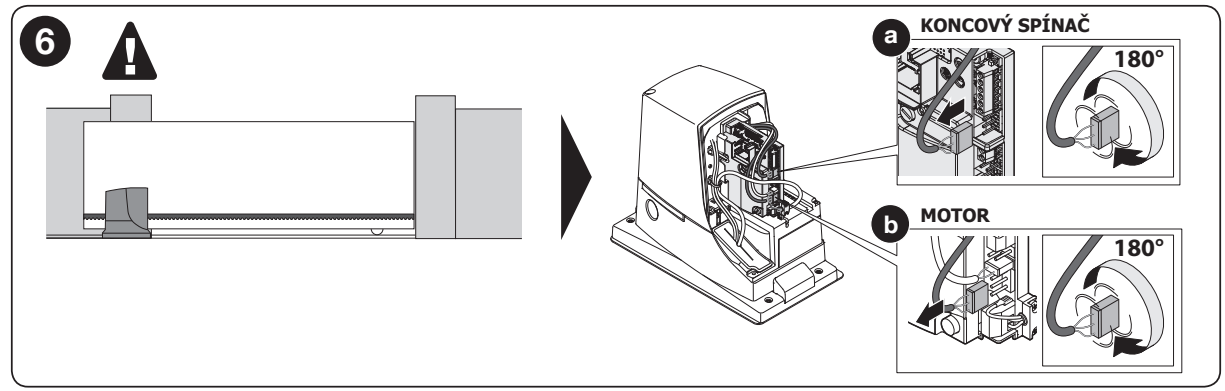

Desna ili lijeva montaža
Pogon je tvornički pripremljen za desnu montažu prema crtežu. Za lijevu montažu tehničar, dok je napajanje isključeno, okreće konektor motora i konektor krajnjih prekidača za 180° prema slici. Ne mijenja se zaštitni vodič PE ni mrežni dovod.

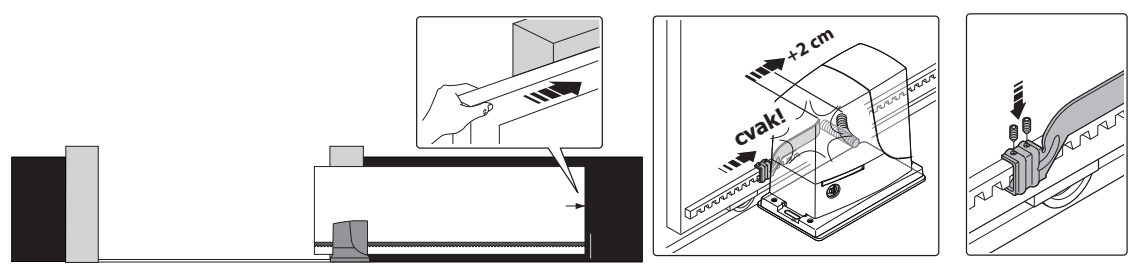

Podešavanje krajnjih prekidača
- Dok je napajanje isključeno, a motor deblokiran, ručno otvorite vrata tako da ostanu 2–3 cm prije čvrstog mehaničkog graničnika.
- Pomaknite letvicu za otvaranje duž letve dok se ne aktivira krajnji prekidač i ne začujete klik.
- Od tog mjesta pomaknite je još najmanje 2 cm u istom smjeru i pričvrstite vijcima.
- Isti postupak ponovite na strani zatvaranja.
- Nakon ispitivanja motora provjerite sigurno zaustavljanje uzimajući u obzir inerciju. Krajnji prekidač ne zamjenjuje čvrsti graničnik.

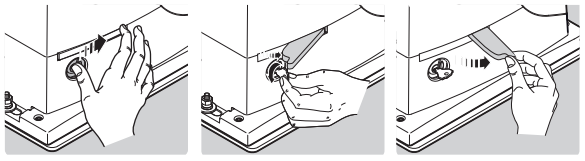

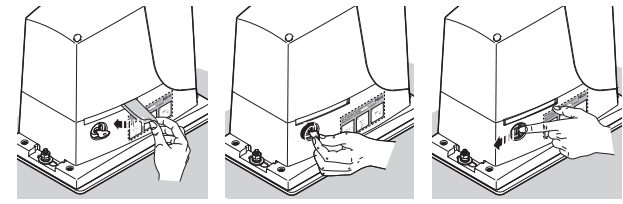

Ručno otvaranje u slučaju nestanka struje
- Zaustavite vrata, isključite napajanje i pridržite ih kako se ne bi samostalno pomaknula.
- Pomaknite poklopac brave, umetnite ključ i okrenite ga prema slici. Izvucite ručicu za deblokiranje.
- Pomičite vrata ručno. Pazite da krilo ima cijeli slobodan prolaz i da je stabilno.
- Za ponovno uključivanje pritisnite ručicu, zaključajte, izvadite ključ i zatvorite poklopac. Prije automatske naredbe provjerite je li pogon ponovno aktiviran.

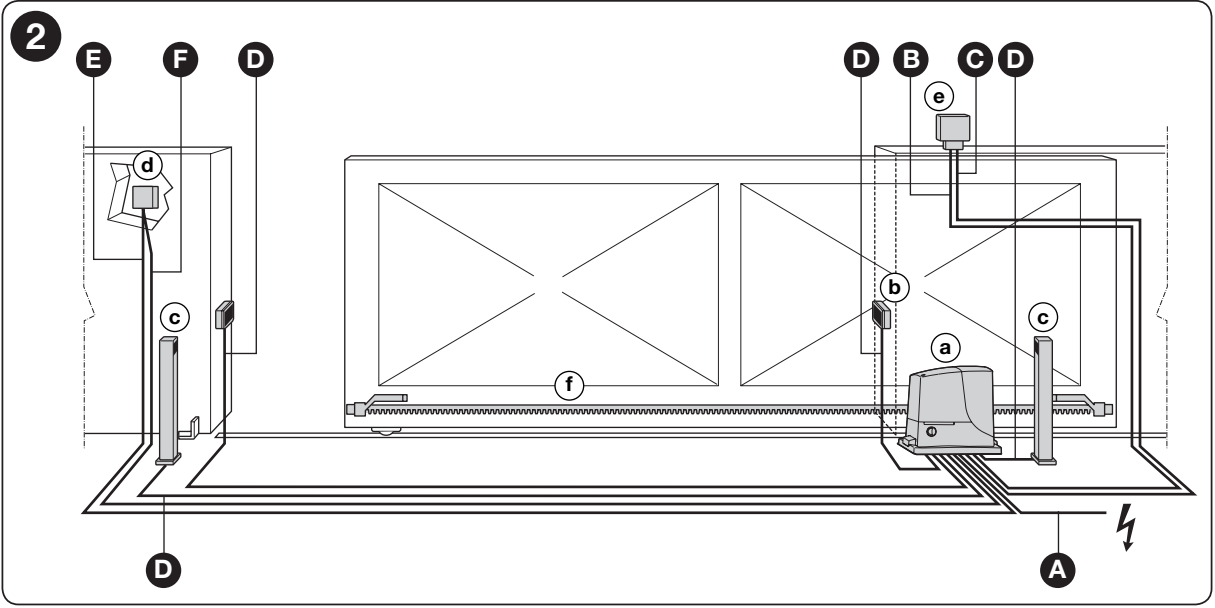

Vrste električnih kabela
| Krug | Vrsta kabela | Maksimalna duljina |
|---|---|---|
| A – napajanje | 3 × 1,5 mm² | 30 m |
| B – signalna svjetiljka | 2 × 1,5 mm² | 10 m |
| C – antena | Koaksijalni RG58 | 10 m, preporučeno manje od 5 m |
| D – fotoćelije TX / RX | 2 × 0,25 / 4 × 0,25 mm² | 30 m |
| E/F – ključni prekidač | 2 kabela 2 × 0,5 mm² ili jedan 4 × 0,5 mm² | 20 m |
Za mrežni dovod dulji od 30 m upotrijebite veći presjek, primjerice 3 × 2,5 mm², i zaštitno uzemljenje automatike prema uputama. Pogon je klase I i zahtijeva PE. Odvojite energetske i signalne vodove te osigurajte kabele od izvlačenja i prodora vode.
Mala slova označavaju uređaje: a motor, b fotoćelije, c njihovi stupići, d ključni prekidač ili tipkovnica, e signalna svjetiljka i f zupčasta letva.

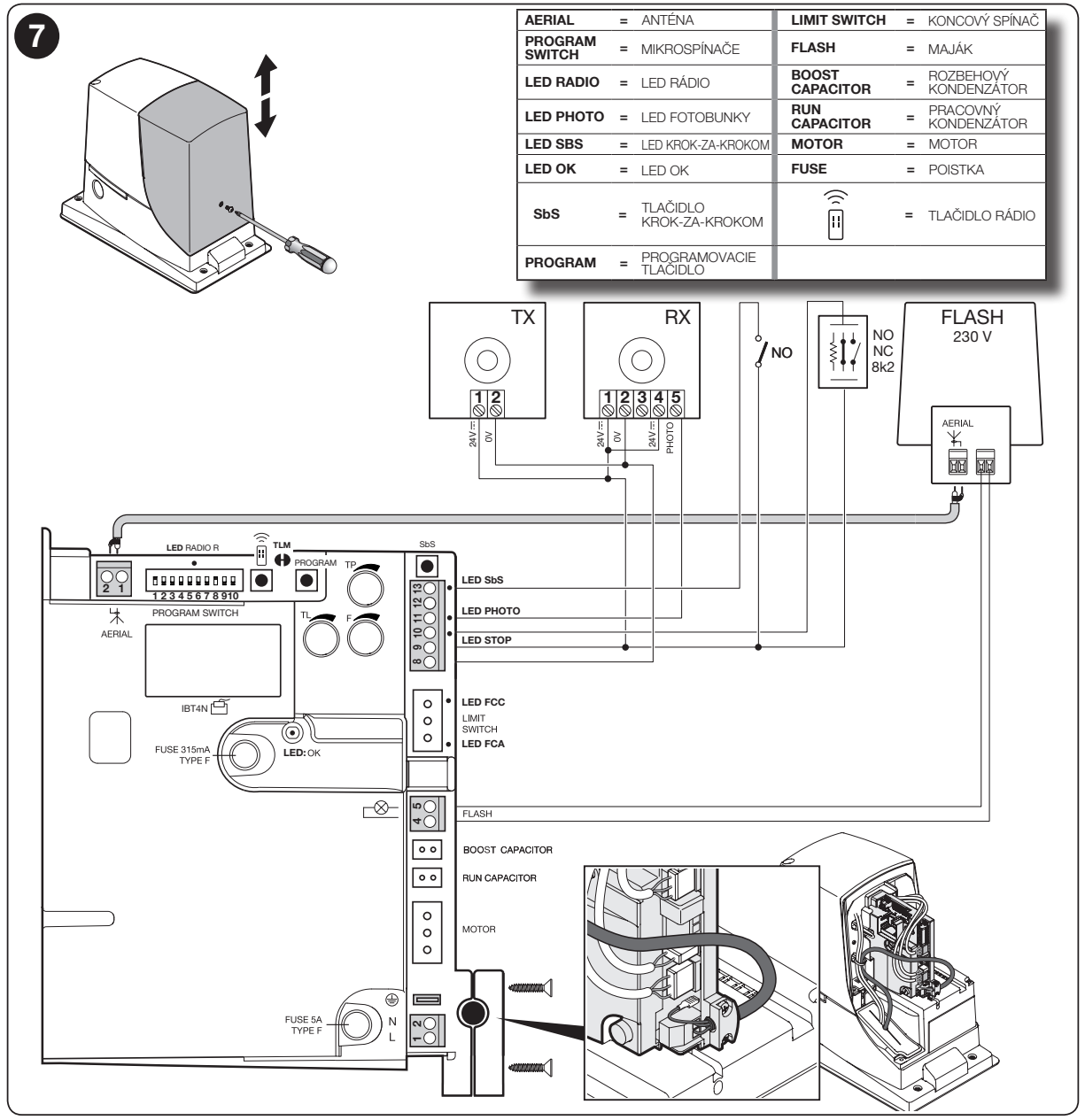

Ožičenje ROA40R10 i polaritet
| 8 / 9 – pribor | 8 = − (0 V), 9 = +24 V DC, tolerancija ±10 %, ukupna potrošnja najviše 100 mA. |
|---|---|
| 9 / 10 – STOP | Programabilni ulaz NO, NC ili 8,2 kΩ; pojedinosti u nastavku. |
| 9 / 11 – PHOTO | Beznaponski NC kontakt fotoćelija. Ako se kontakt prekine tijekom zatvaranja, pokret se obrće. |
| 8 / 12 – Phototest | 8 = minus, 12 = uključivani plus za TX, najviše 100 mA. RX ostaje na 8−/9+. |
| 9 / 13 – SbS | Beznaponska naredba NO korak po korak. Na ulaz nemojte dovoditi vanjski napon. |
| 4 / 5 – FLASH | 230 V AC, signalna svjetiljka s vlastitim treptanjem, najviše 60 W; primjerice NICE ELAC. AC nema polaritet plus/minus. ELDC ne smije se spajati na ovaj izlaz. |
| 1 / 2 – antena | Koaksijalni ulaz integriranog prijemnika. Središnji vodič i oplet spojite prema shemi; nije riječ o napajanju +/−. |
Ostavite oko 20–30 cm rezerve vodiča ispod poklopca i dobro ih pričvrstite. Nakon završetka ispitivanja postavite poklopac i zategnite vijak. Izlazi motora i kondenzatora nisu napajanje pribora.
Fotoćelije EPM i Phototest
ROX koristi klasične fotoćelije s relejem, primjerice NICE EPM. Dvožične EPMB fotoćelije ne spajaju se izravno na njega kao BlueBUS. Kod EPM-a napojne stezaljke TX-a i RX-a su 1 plus / 2 minus. Izlazni kontakt RX-a spojite 4 COM → 9 i 5 NC → 11 na središnjoj ploči.

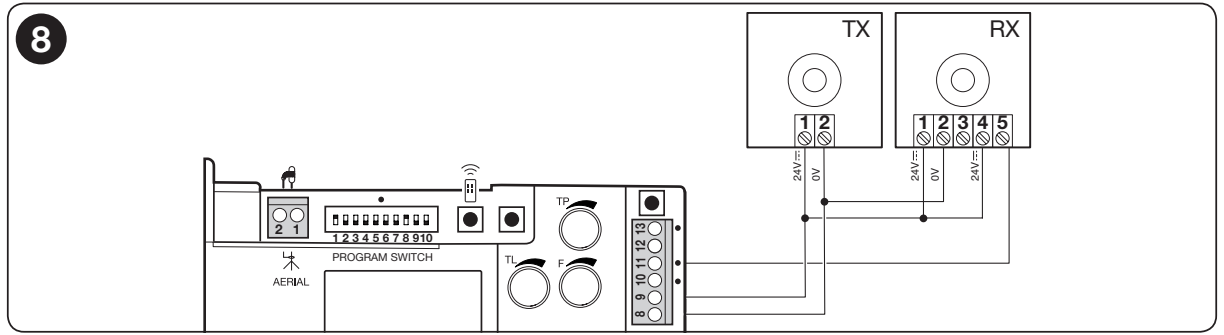

Bez funkcije Phototest
TX i RX napajajte iz 9+ i 8−. NC kontakt prijemnika spojite između 9 i 11.

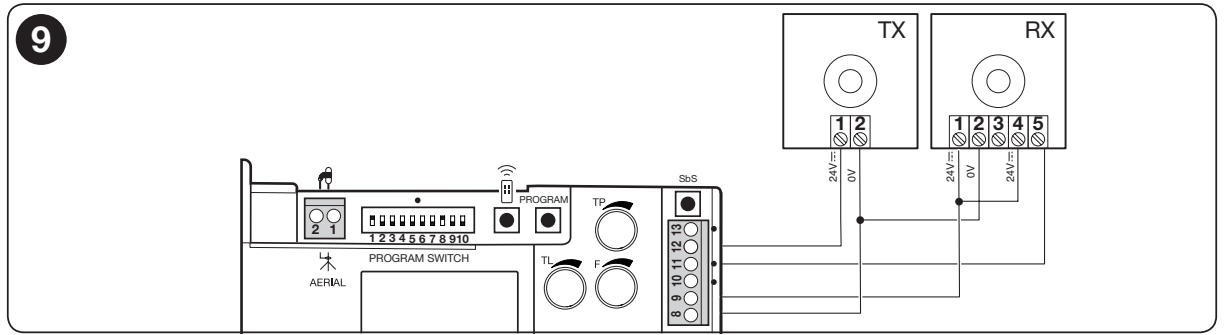

S funkcijom Phototest
RX ostaje na 9+ / 8−, TX se napaja iz uklopljenog izlaza 12+ / 8−. Prije pokretanja upravljačka jedinica provjerava reakciju fotoćelija; ako test nije uspješan, vrata se neće pokrenuti. Kod EPM-a koji se napajaju ovim istosmjernim naponom ostavite kratkospojnik SYNC u izvornom stanju; način sinkronizacije EPM-a namijenjen je za izmjenično napajanje. Nakon prilagodbe provedite učitavanje uređaja.
Tijekom ispitivanja prekinite zraku kod odašiljača, kod prijamnika i na sredini. Tehničar će provjeriti reakciju tijekom zatvaranja, a ako je uključena funkcija DIP6 i tijekom otvaranja.
Ulaz STOP i dodavanje uređaja
Pri učenju STOP na 9/10 prepoznaje NO, NC ili otpornik od 8,2 kΩ. Odstupanje od naučenog stanja uzrokuje zaustavljanje i kratko kretanje u suprotnom smjeru. Nakon dodavanja ili uklanjanja STOP uređaja ili promjene PHOTO postavke, ponovno provedite učenje.
- Više NO kontakata spaja se paralelno.
- Više NC kontakata spaja se serijski.
- Otporni sigurnosni rubovi spajaju se prema njihovim uputama, uz završni otpor od 8,2 kΩ.
- Kod kombinacije NO i NC, paralelna grana NC vodi se preko otpornika od 8,2 kΩ. Takvu kombinaciju mora osmisliti tehničar u skladu sa sigurnosnom funkcijom.
Za sigurnosnu funkciju kategorije III proizvođač uvjetuje ovu shemu spajanja uređajima s konstantnim otporom od 8,2 kΩ. Samo premoštenje ili kontakt ne zamjenjuju procjenu cijelog sklopa. Phototest omogućuje višu razinu nadzora fotoćelija prema odgovarajućoj shemi spajanja; nakon svakog zahvata ponovno provjerite sigurnost.
Prvo pokretanje i učitavanje uređaja
- Dok je napajanje isključeno, provjerite mrežno napajanje/PE, montažu s desne ili lijeve strane, letvice krajnjih prekidača, STOP i fotoćelije.
- Ručno pomaknite vrata približno do polovice putanje i blokirajte pogon. Oslobodite prolaz i uključite napajanje.
- LED OK u uobičajenom stanju mirovanja treba treperiti zeleno jednom u sekundi. PHOTO i STOP trebaju svijetliti; FCA/FCC svijetle kada krajnji prekidači nisu aktivirani, a odgovarajuća LED-ica gasi se nakon njihove aktivacije.
- Držite PROGRAM. Nakon približno 3 s OK će početi brzo treperiti; i dalje držite tipku.
- Pričekajte da STOP svijetli, a OK neprekidno svijetli zeleno. Otpustite PROGRAM u roku od 10 s. Tri zelena bljeska potvrđuju uspjeh, a pet crvenih označava neuspjelo učenje.
- Kratkom naredbom provjerite ispravan smjer i rad krajnjih prekidača. U slučaju pogreške zaustavite kretanje i isključite napajanje prije popravka.
- Podesite TL/TP/F i željene funkcije. Ponovite učenje nakon promjene DIP1/2 ili ožičenja STOP/PHOTO, a zatim provedite potpuna ispitivanja.
Učitavanjem uređaja prepoznaju se sigurnosni ulazi. Putanju kretanja podesite letvicama krajnjih prekidača i radnim vremenom TL.
Postavke TL, TP, F i DIP prekidača
| TL – radno vrijeme | Podesite ga za cijelo kretanje, uz rezervu od približno 2–3 s. Pri usporavanju vrijeme treba podesiti tako da usporavanje počne približno 50–70 cm prije krajnjeg prekidača. |
|---|---|
| TP – pauza | Određuje vrijeme čekanja prije automatskog zatvaranja u automatskom načinu rada. |
| F – sila | Podešava snagu motora. Promjenu obavlja tehničar uz mjerenje sila i ispitivanje zaštitnih uređaja, a ne kao rješenje za vrata koja zapinju. |
Tvornička zadana postavka je poluautomatski način rada: DIP1 ON, DIP2–10 OFF. Prekidače mijenjajte dok je napajanje isključeno.
| DIP1 | DIP2 | Način rada |
|---|---|---|
| OFF | OFF | Ručni – kretanje samo dok se naredba drži pritisnutom |
| ON | OFF | Poluautomatski |
| OFF | ON | Automatski s pauzom TP |
| ON | ON | Automatski + uvijek zatvori; nakon ponovne uspostave napajanja zatvara nakon 5 s |
| DIP | Funkcija kada je ON |
|---|---|
| 3 | Način rada za stambene zgrade/condominium: naredbe tijekom otvaranja neće prekinuti kretanje; ne vrijedi za ručno upravljanje. |
| 4 | Predtreperenje 5 s, u ručnom načinu rada 2 s. |
| 5 | Zatvaranje nakon oslobađanja fotoćelije: u automatskom načinu skraćuje pauzu na 5 s; u poluautomatskom načinu može, nakon aktiviranja tijekom zatvaranja, pokrenuti zatvaranje nakon isteka TP. |
| 6 | Fotoćelije djeluju i tijekom otvaranja. |
| 7 | Meki start. |
| 8 | Usporavanje na kraju putanje; smanjuje i raspoloživi okretni moment, pa TL mora biti pravilno podešen. |
| DIP9 | DIP10 | Kočenje |
|---|---|---|
| OFF | OFF | Isključeno |
| OFF | ON | Slabo |
| ON | OFF | Srednje |
| ON | ON | Snažno |
Kada je DIP8 uključen, brzina pri usporavanju pada na 30 % nazivne vrijednosti a moment motora smanjuje se za približno 70 %. Ako je za vrata potreban velik okretni moment, mogu se zaustaviti u ovoj fazi; tehničar mora provjeriti hoće li pouzdano dosegnuti krajnji prekidač.
Nakon promjene DIP1/2 provedite učenje uređaja. Zahvat na kratkospojniku TLM i napredne servisne postavke smije obavljati tehničar prema priručniku za montažu.
Integrirani prijamnik i uparivanje daljinskih upravljača
Prijamnik od 433,92 MHz podržava FLO, FLOR, O-CODE i HCS SMILO. Prvi pohranjeni daljinski upravljač određuje obitelj kodiranja; ostali moraju biti kompatibilni s njom. Različite obitelji ne mogu se kombinirati samo zato što rade na istoj frekvenciji.
Kompatibilni su, primjerice, FLO2R-S, FLO4R-S, FLO2, FLO4 i SMILO SM2. FLO koristi fiksni kod, a FLOR i SMILO promjenjivi kod. Pri zamjeni starog RO500 najprije provjerite obitelj kodiranja daljinskih upravljača koji se upotrebljavaju.
Način 1 – pohrana cijelog daljinskog upravljača
- Na ploči držite pritisnutu tipku RADIO približno 4 s, dok se ne upali LED za radio, a zatim ga otpustite.
- U roku od 10 s držite bilo koju tipku daljinskog upravljača koji želite pohraniti približno 3 s. Tri treptaja LED-ice potvrđuju pohranu.
- Sljedeći daljinski upravljač iste obitelji može se pohraniti tijekom sljedećeg intervala od 10 sekundi; u suprotnom pričekajte da postupak završi.
Na ROA40R10 tipke su u načinu rada 1 dodijeljene ovako: 1 korak po korak, 2 djelomično otvaranje, 3 otvaranje, 4 zatvaranje. Daljinski upravljač s jednom ili dvije tipke ima samo odgovarajuće prve naredbe.
Način rada 2 – zasebna tipka
Kratkim pritiscima tipke RADIO odaberite naredbu: 1× korak po korak, 2× djelomično otvaranje, 3× otvaranje, 4× zatvaranje, 5× STOP. Broj treptaja mora odgovarati odabiru. U roku od 10 s držite željenu tipku daljinskog upravljača približno 3 s; tri treptaja potvrđuju pohranu.
Jedan brzi treptaj znači da je kod već pohranjen, šest označava nekompatibilnu obitelj, a osam punu memoriju. Prijamnik pohranjuje do 100 daljinskih upravljača u načinu rada 1. Ostale postupke potražite u uputama za uparivanje daljinskih upravljača NICE.
Brisanje daljinskih upravljača
Dok je radijska memorija otključana, držite RADIO: LED-ica će se upaliti, ugasiti i zatim triput zatreptati. Otpustite tijekom trećeg treptaja. Pet treptaja potvrđuje brisanje svih daljinskih upravljača. Time se ne resetiraju postavke pogona. Ako je memorija zaključana, primijenite postupak otključavanja iz priručnika za montažu.
Dodatna oprema i zamjena starijeg modela ROBO
Pri zamjeni NICE ROBO RO500 često se može zadržati postojeća dodatna oprema, no tehničar mora provjeriti napon, potrošnju, vrstu kontakta i kodiranje.
| Fotoćelije | EPM ili odgovarajući relejni par NC kontakata. Pri napajanju od 24 V DC poštujte polaritet i ograničenje struje. |
|---|---|
| Signalna svjetiljka | ELAC na FLASH 230 V AC. Staru signalnu svjetiljku od 12/24 V nije moguće izravno spojiti na ovaj izlaz. |
| Ključna sklopka / vanjski modul | Beznaponski NO kontakt na 9/13. Napajanje vanjskog modula mora odgovarati njegovim zahtjevima i ograničenju od 100 mA. |
| Zupčasta letva | Modul 4, odgovarajuća duljina i zazor od 1–2 mm. Provjerite i istrošenost te visinu postojeće zupčaste letve. |
| Servis | IBT4N s OVIEW. Prije spajanja isključite napajanje. |
Za povezivanje s pametnim sustavom potrebno je provjeriti konkretni modul i željene naredbe. Prijamnik ROX nema priključak za utični OXIBD; funkcije novijih pogona BlueBUS ne mogu se automatski prenijeti na njega.
Dijagnostika ROA40R10
| LED OK | Značenje i postupak |
|---|---|
| Ne svijetli | Provjerite napajanje i osigurače; eventualni kratki spoj uklonite prije zamjene osigurača. |
| Zeleno, jednom u sekundi | Uobičajeno stanje pripravnosti. Dva brza zelena treptaja označavaju promjenu ulaza. |
| 1 crveni treptaj | Neuspješno učenje ili promjena DIP1/2: provjerite ulaze i ponovite postupak učenja. |
| 2 crvena treptaja | PHOTO sprječava kretanje; uklonite prepreku i provjerite fotoćelije. |
| 4 crvena treptaja | Aktiviran je STOP; provjerite sigurnosni uređaj. |
| 5 crvenih treptaja | Pogreška unutarnjih parametara. Pričekajte najmanje 30 s; ako se kvar nastavi, pozovite servis i obnovite postavke. |
| 7 crvenih treptaja | Pogreška unutarnjeg kruga ili promjena načina rada. Isključite napajanje, provjerite stanje i postavke; ako se ponovi, pozovite servis. |
| 8 crvenih treptaja | Aktivna je naredba koja onemogućuje drugo kretanje; provjerite daljinski upravljač ili kontakt. |
Kad su PHOTO i STOP aktivni, svijetleća LED-ica označava spreman ulaz, a ugašena aktivaciju ili pogrešku. SbS svijetli tijekom naredbe. FCA/FCC se gase pri aktiviranju odgovarajuće krajnje sklopke. Ako LED OK stalno svijetli crveno ili zeleno izvan postupka učenja, potrebno je provjeriti kvar.
Obnova postavki
Resetiranje obavlja tehničar tek nakon utvrđivanja uzroka kvara. Dok motor miruje, isključite napajanje, držite PROGRAM i ponovno uključite napajanje. Nakon što se OK upali i ugasi slijede tri treptaja; otpustite PROGRAM tijekom trećeg treptaja. Pet treptaja potvrđuje obnovu.
Ovim se postupkom ne brišu daljinski upravljači, ali se ukida zaključavanje radijske memorije. Prije ponovnog rada podesite funkcije, provedite učenje uređaja i obavite ispitivanja. Za brisanje daljinskih upravljača služi zasebna tipka RADIO.
Ispitivanja, uporaba i održavanje
Prije predaje tehničar više puta provjerava cijeli hod, krajnje i fiksne graničnike, deblokiranje, fotoćelije/Phototest, STOP te mjeri sile udarca. Provjerava i da se vrata nakon nestanka napajanja ili promjene načina rada ne pokrenu na opasan način.
Održavanje obavljajte najkasnije svakih 6 mjeseci ili 20 000 ciklusa, ovisno o tome što nastupi prije. Provjeravaju se sidra, zupčasta letva i njezin zazor, kotači, vodilica, korozija, kabeli, deblokiranje i svi zaštitni uređaji. Prije rada isključite mrežno napajanje.
Tijekom kretanja ne ulazite u prolaz i ne dopustite djeci da se igraju vratima ili daljinskim upravljačima. Ako krilo ima prolazna vrata, njihovo otvaranje mora blokirati pokretanje motora. U slučaju neuobičajene buke ili kvara zaustavite automatiku, sigurno deblokirajte vrata i obratite se servisu. Ne premošćujte zaštitne ulaze. Ako su vrata jedini pristup, već tijekom montaže osigurajte pristup deblokiranju.
Tehnički podaci ROX1000
| Motor / napajanje | 230 V AC, 50/60 Hz |
|---|---|
| Potrošnja energije | 350 W |
| Nazivni / maksimalni zakretni moment | 9 / 24 Nm |
| Sila | Nazivna 250 N, maksimalna 670 N |
| Brzina | 8,5 m/min nazivna, 11 m/min bez opterećenja |
| Maks. masa / duljina | 1 000 kg / 8 m pri prethodno navedenim uvjetima |
| Nazivni rad | 20 ciklusa/h; najviše 4 minute neprekidno |
| Zupčanik | Z15, modul 4, razmak zubaca 12,5 mm, promjer 60 mm |
| Radna temperatura | −20 do +55 °C |
| Stupanj zaštite / električna klasa | IP44 / I, zaštitni vodič PE |

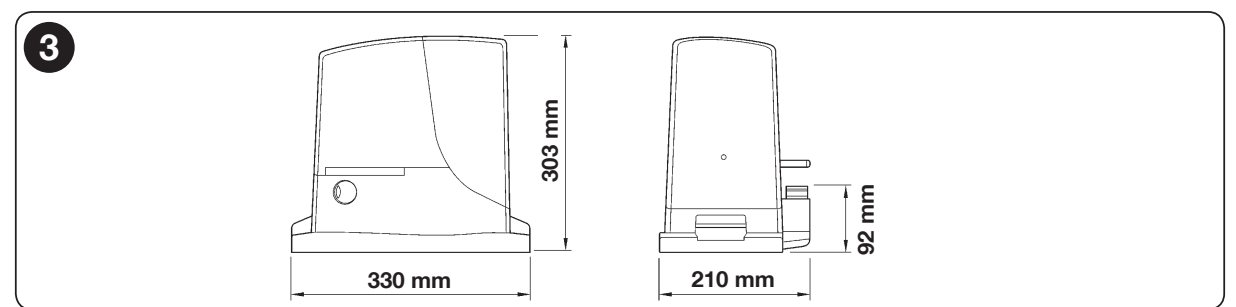

| Dimenzije / masa | 330 × 210 × 303 mm / 11 kg |
| Upravljačka jedinica | NICE ROA40R10 s integriranim prijamnikom 433,92 MHz |
Kako bismo provjerili odabir, pošaljite nam duljinu, težinu, fotografije vodilice i očekivani broj ciklusa. Kontaktirajte nas.
