NICE DPRO500 – upravljačka jedinica za pogon TUB4000 s kutijom
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
368,81 € s PDV-om
| Težina |
|---|
| 5,30 kg |
Opis proizvoda NICE DPRO500 – upravljačka jedinica za pogon TUB4000 s kutijom
Upravljačka jedinica NICE DPRO500 za pogon NICE TUB4000 s kućištem NICE DPRO500 za upravljanje pogonom NICE TUB4000. Tipke na kućištu omogućuju otvaranje, zaustavljanje i zatvaranje vrata. Ovisno o postavljenom načinu rada, upravljačka jedinica može raditi s držanjem naredbe, poluautomatski ili s automatskim zatvaranjem nakon pauze.
Primjena jedinice DPRO500 i isporučena oprema
Riječ je o samostalnoj upravljačkoj jedinici s kućištem za TUB4000. Motor se naručuje zasebno. Prije zamjene usporedite oznaku izvorne upravljačke jedinice, napajanje, spajanje motora, granične prekidače i sigurnosne elemente. D-PRO ACTION, DPRO924 i stariji A500 druge su upravljačke jedinice; njihovo ožičenje i postupke nemojte primjenjivati na DPRO500.
Utični radijski prijamnik, daljinski upravljači, fotoćelije, sigurnosna rubna letva i dodatna sučelja odabiru se prema konfiguraciji. Prijamnik nije ugrađen. Sama zamjena upravljačke jedinice ne povećava dopuštenu masu, duljinu ni broj ciklusa pogona TUB4000.

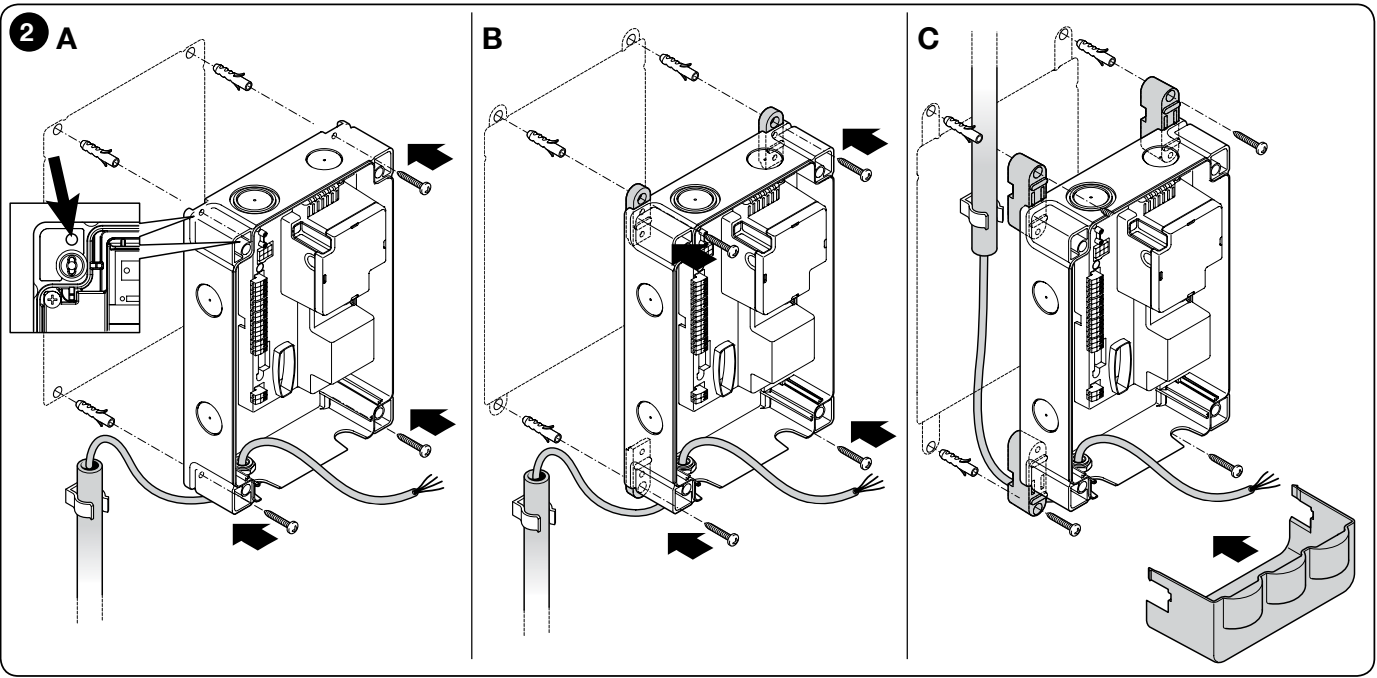

Montaža i zaštita upravljačkog kućišta
Kućište pričvrstite na čvrstu nepomičnu podlogu, izvan područja mogućeg plavljenja, tako da tipke i servisni prostor budu lako dostupni. Dimenzije kućišta su 310 × 210 × 160 mm. Moguće je pričvršćivanje izravno iznutra kućišta ili pomoću nosača. Izborni komplet NDA100 omogućuje provođenje kabela iza kućišta, uz odmak do 2 cm od zida.
Kabele provodite kroz odgovarajuće uvodnice, po mogućnosti kroz predviđene otvore na dnu. Zabrtvite ulaze i spriječite prodor vode i kondenzaciju iz zaštitnih cijevi. Stupanj zaštite provjerite na oznaci isporučenog kućišta te ga očuvajte odgovarajućim uvodnicama, brtvama i zatvaranjem poklopca.
Napajanje jedinice DPRO500 i spajanje motora
Ožičenje izvodi kvalificirani tehničar uz isključen dovod napajanja. Prije zahvata osigurajte i zaštitu od neželjenog uključivanja. Dovod mora imati odgovarajuću zaštitu i sklopni uređaj za potpuno isključivanje. Zaštitni vodič PE spojite na kućište upravljačke jedinice i na motor prema shemi.
| Spajanje | Primjena |
|---|---|
| TUB4000: 3~ 400 V AC | Mrežno napajanje spojite na LINE L1, L2, L3 i PE; trofazni motor na MOTOR U, V, W i PE. TUB4000 ima mehaničke granične prekidače. |
| 1~ 230 V AC | Samo za odgovarajući jednofazni motor i nakon pravilnog podešavanja premosnika napajanja; dovod spojite na L1, L3 i PE. Ova postavka ne pretvara TUB4000 u motor od 230 V. |
| Motor U/V/W u jednofaznoj primjeni | U = zajednički vodič, V = otvaranje, W = zatvaranje; vrijedi samo za odgovarajući jednofazni motor. |
| Pogrešan smjer kretanja | Nakon isključivanja napajanja tehničar zamijeni V i W. Zatim provjerava i dodjelu graničnih prekidača za otvaranje i zatvaranje. |
Pri primjeni na TUB4000 vodite se i tablicom ožičenja pogona TUB4000. Dimenzioniranje dovoda ovisi o duljini i uvjetima polaganja; vrijednosti za kratak dovod samostalne jedinice ne mogu se automatski primijeniti na dugi vod do vrata. Ako se putem dodatne kartice mrežnim naponom 400/230 V uključuje svjetiljka od 230 V, mora biti dostupan i vodič N.

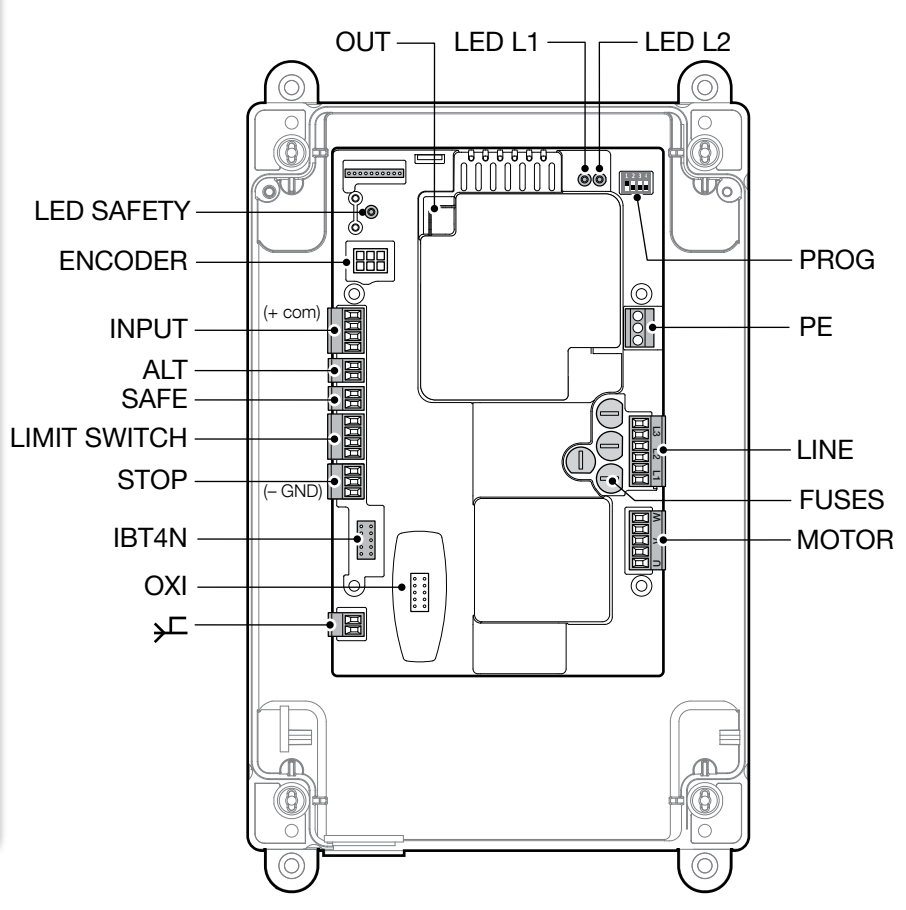

Priključci upravljačke jedinice i polaritet pribora
Pomoćno napajanje iznosi 24 V DC: INPUT 8 / COM = plus (+), STOP 7 / GND = minus (−). Najveća ukupna potrošnja iznosi 100 mA. Ovo napajanje razlikujte od izlaza od 12 V za optičku rubnu letvu. Na INPUT, ALT, SAFE ni ulaze rubne letve nemojte priključivati mrežni napon.
| Priključak / konektor | Što se priključuje |
|---|---|
| INPUT 8 – COMMON | +24 V DC; zajednički priključak naredbi i plus pomoćnog napajanja. |
| INPUT 9 – OPEN | Beznaponski kontakt NO između 8 i 9: otvaranje. Kontakt nema vlastiti +/−. |
| INPUT 10 – CLOSE | Beznaponski kontakt NO između 8 i 10: zatvaranje. Kontakt nema vlastiti +/−. |
| INPUT 11 – ING1 / PHOTO | Tvornički je konfiguriran kao sigurnosni ulaz NC u odnosu na 8. Dodatne funkcije postavljaju se putem OVIEW-a; namjena ulaza mora odgovarati ožičenju. |
| ALT | Zaseban sigurnosni ulaz za kontakt NC. Nemojte ga zamijeniti s tropolnim priključkom STOP SAFETY EDGE. |
| SAFE | Toplinska zaštita motora s mehaničkim graničnim prekidačima. Kod TUB4000 sačuvajte stvarno ožičenje zaštite. |
| LIMIT SWITCH 1 / 2 / 3 / 4 | 1 zajednički vodič; 2 otvaranje; 3 predgranični prekidač zatvaranja; 4 zatvaranje. Granični prekidači ne zamjenjuju mehaničke graničnike vrata. |
| STOP 5 / 6 / 7 | 5 = +12 V DC za OSE; 6 = signal S; 7 = GND, minus (−). Otporna rubna letva od 8,2 kΩ spaja se između 6 i 7. |
| ENCODER | Ne koristi se na TUB4000 s mehaničkim prekidačima. Postupak za enkoder nemojte primjenjivati na ovu konfiguraciju. |
| OXI / SM | Utični radijski prijamnik s odgovarajućim konektorom SM. |
| IBT4N | Sučelje za OVIEW; priključujte i odspajajte samo uz isključeno napajanje. |
| OUT | Dodatna kartica NDA040 s dva beznaponska relejna izlaza. |

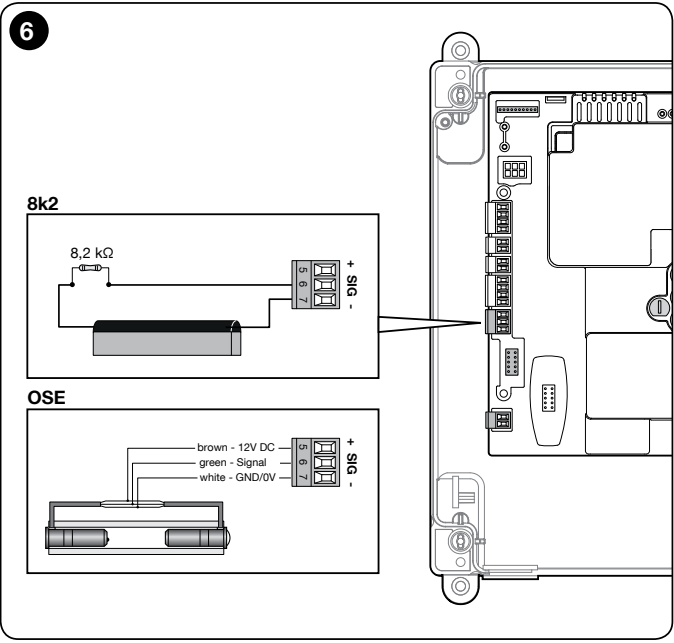

Sigurnosna rubna letva STOP SAFETY EDGE
Podržana je otporna rubna letva od 8,2 kΩ ili optička rubna letva OSE. Promjena naučenog stanja uzrokuje zaustavljanje i kratko kretanje unatrag. Fotoćelija na PHOTO nije zamjena za sigurnosnu rubnu letvu na STOP SAFETY EDGE.
| Vrsta rubne letve | Priključivanje |
|---|---|
| Otporna, 8,2 kΩ | Izlaz rubne letve između 6 (S) i 7 (GND). Priključak 5 ne koristi se za napajanje ove rubne letve. |
| Optička OSE | 5 = +12 V DC, smeđi vodič; 6 = signal S, zeleni; 7 = GND/0 V (−), bijeli. Provjerite i oznake na konkretnoj rubnoj letvi. |
| Više sigurnosnih elemenata | Kombinaciju NO/NC/8,2 kΩ tehničar mora sastaviti prema shemi u priručniku. Jedini završni otpornik od 8,2 kΩ postavlja se na kraj odgovarajuće sigurnosne grane; nemojte premošćivati ulaz. |
Pri upravljanju tipkom koju treba držati pritisnutom, rukovatelj mora imati pregled nad putanjom, a upravljanje ne smije biti slobodno dostupno neovlaštenim osobama. Poluautomatski rad zahtijeva aktivni sigurnosni rub za ograničavanje sila; automatski rad zahtijeva i najmanje jedan par fotoćelija. Tehničar mora procijeniti sva mjesta prignječenja, smicanja i uvlačenja.

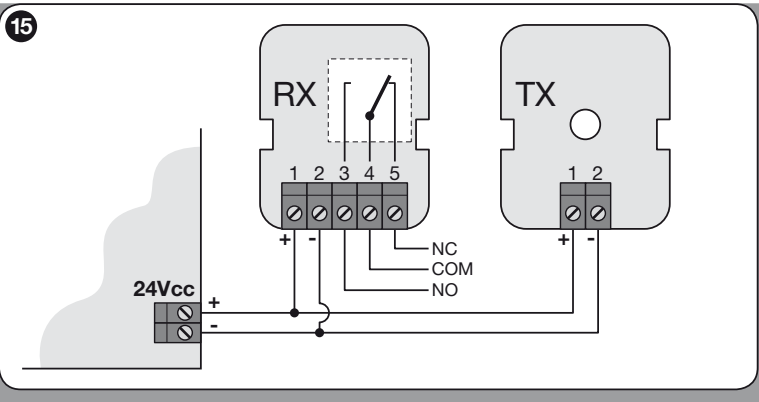

Spajanje fotoćelija NICE EPM
Za relejne fotoćelije NICE EPM koristite njihove priključke za napajanje i sigurnost odvojeno. EPMB sa sabirnicom BlueBUS nije izravna zamjena za relejni EPM na ovoj upravljačkoj jedinici.
| EPM | DPRO500 u načinu rada PHOTO |
|---|---|
| TX i RX: 1 = +, 2 = − | 1 → INPUT 8 / +24 V DC; 2 → STOP 7 / GND (−). Par EPM troši najviše 55 mA; ukupna potrošnja sve dodatne opreme ne smije prijeći 100 mA. |
| RX 4 = COM, RX 5 = NC | 4 → INPUT 8; 5 → INPUT 11 / PHOTO. RX 3 = NO ne koristi se za ovo sigurnosno ožičenje. |
| Beznaponski kontakt RX | COM/NC nema vlastiti polaritet napajanja; priključci 1/2 služe za zasebno napajanje. |
| Domet | Uporabni domet 15 m, maksimalni 30 m. Za udaljenost veću od 10 m podesite premosnik +10m na RX prema priručniku EPM; magla, kiša i prašina mogu smanjiti domet za 50 %. |
Nakon spajanja provjerite reakciju na prekid zrake, kao i pri nestanku napajanja fotoćelija. Domet nemojte odabirati samo prema maksimalnoj kataloškoj vrijednosti. U navedenom spoju EPM se napajaju izravno s priključaka 8 i 7; nemojte koristiti spoj za fototest ili Stand-by namijenjen drugoj upravljačkoj jedinici.
Prvo pokretanje i učenje položaja TUB4000
Prije uključivanja provjerite PE, ispravan napon, motor, mehaničke graničnike, krajnje prekidače, zatvoreni sigurnosni krug i sve zaštitne uređaje. Nakon uključivanja zelena LED L2 OK treba redovito treptati približno 1× u sekundi, a crvena LED SAFETY treba stalno svijetliti. Ako provjera ne uspije, isključite napajanje i uklonite uzrok.
- Priključite barem jedan odgovarajući sigurnosni uređaj na STOP SAFETY EDGE. Postavite DIP 1 na ON, a ostale DIP prekidače na OFF. Zelena LED brzo trepće, a crvena je ugašena.
- Držite STOP približno 3 sekunde, dok crvena LED ne ostane svijetliti, a zatim otpustite tipku.
- Bez prekida nastavite učenjem položaja: Prebacite DIP 1 na OFF. Dok su ostali DIP prekidači na OFF, držite Open i pomaknite vrata do krajnjeg prekidača za potpuno otvaranje. Zatim držite Close sve dok se vrata potpuno ne zatvore.
- Ako je smjer kretanja obrnut, isključite napajanje i zamijenite motorne žice V/W. Ako su krajnji prekidači pogrešno dodijeljeni, tehničar će ispraviti njihove grane za otvoreni/zatvoreni položaj; DIP 2 za enkoder ne ispravlja mehaničke prekidače TUB4000.
- Nakon uspješnog učenja odaberite željeni način rada i provedite sve funkcionalne i sigurnosne provjere. Ako promijenite vrstu ruba ili prekinete učenje, ponovite cijeli nastavak postupka.
Crveno treptanje 9 puta označava pogrešku pri učenju položaja. Pri treptanju 3 puta tehničar provjerava smjer i dodjelu krajnjih prekidača; nakon popravka poništava pogrešku tipkom STOP i ponavlja učenje. Nemojte pokušavati raditi s isključenim zaštitama.
Načini rada DIP prekidača i automatska stanka
| DIP 1 / 2 / 3 / 4 | Način rada |
|---|---|
| OFF / OFF / OFF / OFF | Upravljanje pritiskom i držanjem tipke: vrata se kreću dok držite tipku. |
| ON / OFF / OFF / OFF | Učenje sigurnosnog ulaza i položaja prema prethodnom postupku. |
| OFF / OFF / OFF / ON | Industrijski način rada: poluautomatsko otvaranje, zatvaranje uz držanje tipke; zahtijeva naučene položaje. |
| OFF / OFF / ON / OFF | Poluautomatski rad; zahtijeva naučene položaje. |
| OFF / OFF / ON / ON | Automatski rad s podesivom stankom; zahtijeva naučene položaje i odgovarajuće sigurnosne elemente. |
Kod mehaničkih prekidača TUB4000 ostavite DIP 2 isključen. Služi za promjenu smjera enkodera u odgovarajućoj podržanoj primjeni. Ako načine rada podešavate putem OVIEW-a, svi DIP prekidači moraju biti na OFF.
- Za učenje automatske stanke postavite DIP 3 i 4 na ON te potpuno otvorite vrata.
- Od trenutka kad vrata dosegnu otvoreni položaj pričekajte željeno vrijeme, a zatim zadajte zatvaranje. Taj se interval pohranjuje kao stanka.
- Za promjenu postavite DIP 3 i 4 na OFF pa ponovno na ON, a zatim ponovite otvaranje, čekanje i zatvaranje. Prebacivanjem DIP 4 na OFF briše se pohranjena stanka.
Radijski prijamnik i daljinski upravljači
Upravljačka jedinica ima priključak SM za utični prijamnik. Jedna je prikladna opcija NICE OXIBD; u starijim izvedbama mogu biti ugrađeni SMXI, SMXIS, OXI ili OXIT. Umetnite i izvadite prijamnik dok je napajanje isključeno. Daljinski upravljač odaberite prema konkretnom prijamniku i njegovu radijskom protokolu. Postupak pohrane ili brisanja daljinskog upravljača odnosi se na prijamnik, a ne na resetiranje DPRO500.
| Izlaz prijamnika u osnovnom načinu rada | Naredba DPRO500 |
|---|---|
| 1 | Korak po korak |
| 2 | Djelomično otvaranje, tvornički postavljeno na polovicu putanje; postavka se može prilagoditi. |
| 3 | Otvaranje |
| 4 | Zatvaranje |
Prošireni način rada kompatibilnog prijamnika omogućuje i dodatne naredbe, uključujući Stop, blokiranje i deaktiviranje automatike. Prije uporabe provjerite prijamnik i njegove postavke. Vanjska antena OXIBD priključuje se prema uputama izravno u priključak prijamnika: jezgra vodiča na antenski signal, oplet na odgovarajući uzemljeni kontakt; to nisu priključci za napajanje +/−.
Proširenja i signalizacija
OVIEW i IBT4N
Programiranje, dijagnostiku i promjenu funkcije ING1 omogućuje OVIEW putem IBT4N. Sučelje se priključuje dok je napajanje isključeno. Pri podešavanju načina rada putem OVIEW-a ostavite DIP prekidače na OFF. Promijenjena funkcija ulaza mora odgovarati stvarnom spoju uređaja.
Signalna svjetiljka putem NDA040
Za vanjske relejne izlaze DPRO500 zahtijeva dodatnu karticu NDA040 u priključku OUT. Ima dva beznaponska relejna kontakta, podesiva putem OVIEW-a. Sam kontakt ne daje napon napajanja; napajanje i opterećenje odabiru se prema shemi i ograničenjima NDA040.

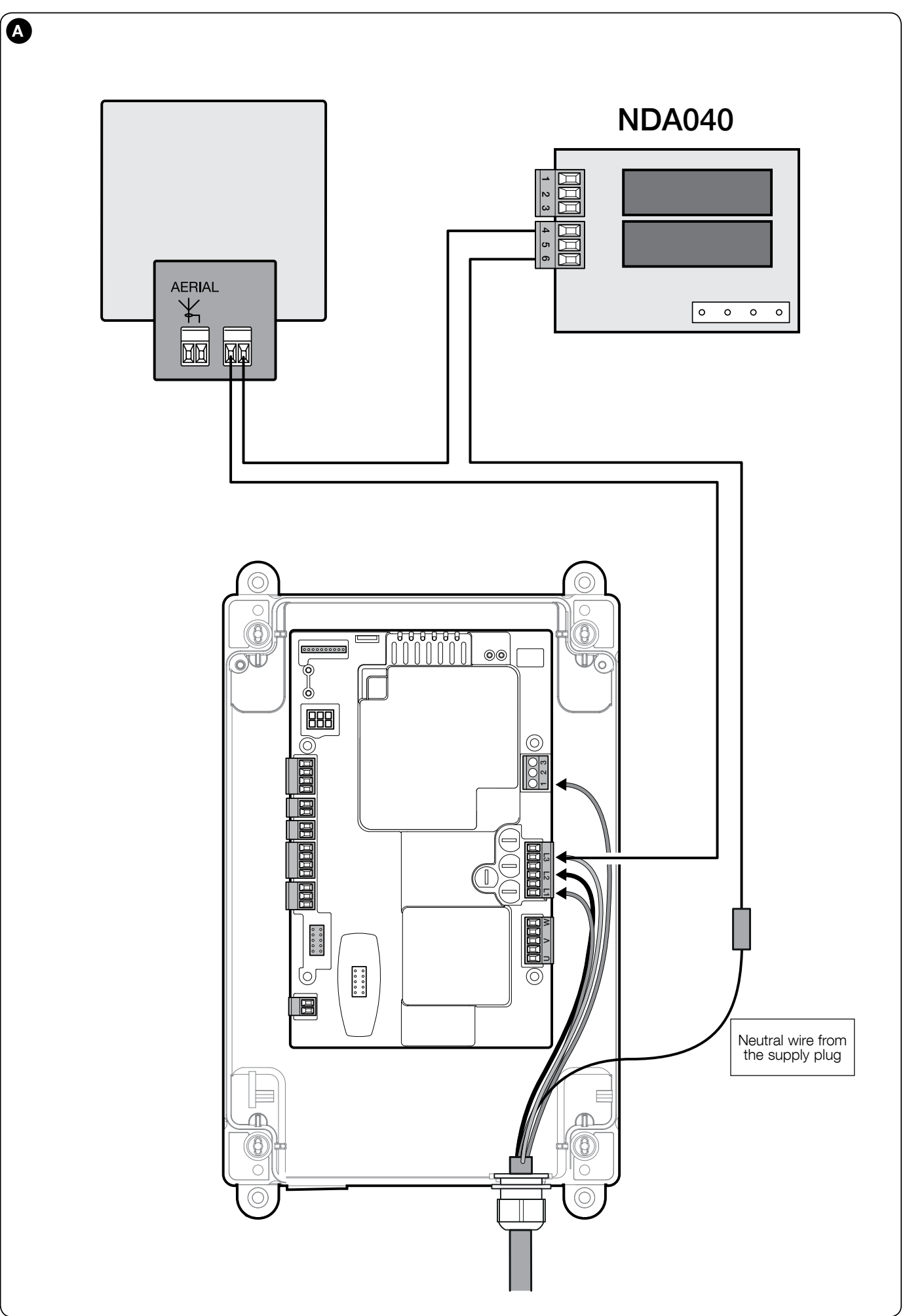

Za TUB4000 u priručniku je prikazan spoj signalne svjetiljke od 230 V AC NICE ELAC putem NDA040 i vodiča N. AC signalna svjetiljka nema priključke za napajanje +/−. Ne spaja se na niskonaponske priključke INPUT ili STOP; DC signalna svjetiljka ne smije se priključiti na 230 V. Relejno opterećenje NDA040 i sigurnosni ulazi zasebni su strujni krugovi.
U prikazanoj shemi za NDA040 koriste se 4 = COM i 6 = NO: fazni vodič L3 spaja se na 6, a s priključka 4 nastavlja se do jednog priključka za napajanje signalne svjetiljke; drugi priključak svjetiljke spaja se na N. Priključak 5 = NC ne koristi se u ovom spoju. Putem OVIEW-a izlaz treba podesiti na željenu funkciju signalne svjetiljke. Riječ je o uključivanju/isključivanju napajanja od 230 V AC, bez fiksnog polariteta +/−; zahvat obavlja tehničar dok je dovod isključen.
Kontrolna lampica na poklopcu

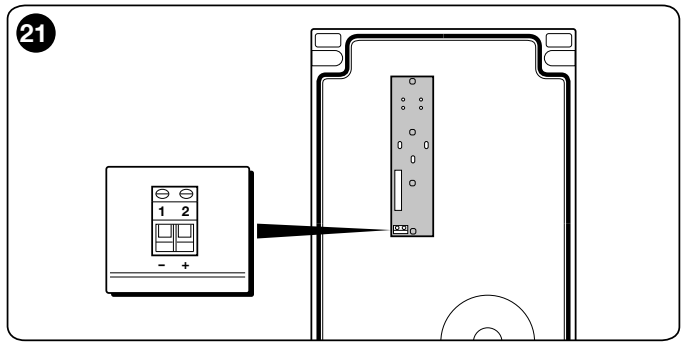

Priključna letvica na ploči s tipkama omogućuje spajanje kontrolne lampice 24 V DC, najviše 5 W: priključak 1 = minus (−), priključak 2 = plus (+). Najveća udaljenost iznosi 2 m. Izlaz nije zaštićen od kratkog spoja i nije isto što i pomoćno napajanje od 100 mA.
Kad se sigurnosni krug prekine, kontrolna lampica se gasi; tijekom uobičajenog rada treperi 0,5 s uključena / 0,5 s isključena. U slučaju ozbiljne pogreške ponavlja se dijagnostika crvene LED L1.
Dva nasuprotna klizna krila
Svako krilo mora imati vlastiti motor, upravljačku jedinicu i krajnje prekidače. Dvije jedinice međusobno se povezuju prema zasebnoj shemi u priručniku; u OVIEW-u postavite način Open na kondominijski. Sigurnosni rub, crveni STOP i toplinska zaštita u ovoj konfiguraciji utječu samo na pripadajuće krilo. Zaštitu cijelog sklopa s dva krila mora osmisliti tehničar; ne radi se o jednom izlazu za motor za dva motora.
Dijagnostika LED-ica DPRO500
Brojite treptaje između pauza i uvijek razlikujte zelenu LED L2 OK, crvenu LED L1 WARNING i zasebnu LED SAFETY. Isti broj treptaja druge boje označava drugu situaciju. Ne premošćujte sigurnosne ulaze kada dođe do kvara.
| Zelena LED L2 | Značenje i provjera |
|---|---|
| Približno 1×/s | Uobičajen rad nakon početne signalizacije. |
| 2 treptaja | Aktiviranje fotoćelije: prepreka, poravnanje, napajanje ili nedostaje odobrenje na PHOTO. |
| 4 treptaja | Aktiviran je STOP ili ALT; uklonite uzrok. |
| 6 treptaja | Ograničen broj manevara; provjerite radno opterećenje. |
| 9 treptaja | Automatika je blokirana; nakon utvrđivanja uzroka deblokirajte je odgovarajućom naredbom. |
| Crvena LED L1 | Značenje i provjera |
|---|---|
| 2 treptaja | Pogreška pri provjeri sigurnosti: provjerite spojeni sigurnosni rub i ponovite njegovo učitavanje. |
| 3 treptaja | Pogrešan smjer / dodjela krajnjih prekidača. Kod mehaničkih prekidača provjerite krugove otvaranja i zatvaranja; nakon popravka aktivirajte STOP i ponovno pokrenite učenje. |
| 4 treptaja | Prekoračen je sigurnosni krajnji prekidač. Odspojite napajanje, ručno pomaknite vrata približno do polovice prema uputama za motor i ponovno ih blokirajte; tehničar će provjeriti prekidače i položaje te ponovno pustiti vrata u rad. |
| 5 treptaja | Pogreška interne memorije/parametara. Isključite i ponovno uključite napajanje; ako se pogreška nastavi, stručno provedite resetiranje i ponovite instalaciju ili servisirajte ploču. |
| 6 treptaja | Pogreška kontaktora, ploče ili spojeva motora; odspojite napajanje i prepustite uređaj stručnoj provjeri. |
| 7 ili 8 treptaja | Pogreška komunikacije ili enkodera u odgovarajućoj primjeni; ovaj postupak nije namijenjen mehaničkim prekidačima TUB4000. |
| 9 treptaja | Pogreška pri učenju krajnjih položaja; provjerite ožičenje i ponovite učenje. Ako se pogreška nastavi, provedite resetiranje i ponovno postavljanje. |
| 10 treptaja | Prekoračeno je vrijeme kretanja, tvornički postavljeno na 60 s. Provjerite prepreke, kretanje i postavku vremenskog ograničenja u OVIEW-u; nemojte produljivati vrijeme kako biste prikrili mehanički kvar. |
SAFETY svijetli: sigurnosni krug je zatvoren. SAFETY ne svijetli: provjerite ALT, STOP na poklopcu, toplinsku zaštitu i deblokadu motora. Brzo izmjenično treperenje LED-ica L1/L2 označava ažuriranje firmvera; četiri istodobna treptaja obiju LED-ica označavaju čekanje na ažuriranje. Ažuriranje obavlja servis.
Pri uključivanju prazna memorija uzrokuje brzo treperenje obiju LED-ica u trajanju od približno 5 s. Ako su položaji naučeni, zelena LED brzo treperi približno 2 s; jedan spor treptaj crvene LED označava prepoznati sigurnosni rub od 8,2 kΩ, a dva spora treptaja označavaju OSE. Naknadna signalizacija tumači se prema boji i broju treptaja navedenima iznad.
Potpuno brisanje memorije DPRO500
Resetiranjem se brišu postavke upravljačke jedinice. Resetiranje provedite tek nakon utvrđivanja uzroka kvara i uz osigurana vrata; ono nije uobičajen način uklanjanja pogreške niti briše daljinske upravljače iz zasebnog prijamnika.
- Prebacite DIP 1, 2, 3 i 4 u položaj ON; crvena i zelena LED brzo trepere.
- Držite STOP približno 3 sekunde, dok obje LED-ice ne počnu stalno svijetliti. Otpustite STOP; nakon resetiranja LED-ice ponovno brzo trepere.
- Vratite sva četiri DIP prekidača u položaj OFF. Ponovite učenje sigurnosnih uređaja i položaja, postavite način rada i provedite sigurnosna ispitivanja.
Ispitivanja, rad i održavanje
Prije predaje opetovano provjerite Open, Close i Stop, oba krajnja prekidača, sve fotoćelije, sigurnosne rubove i blokadu prolaznih vratašca ako su dio krila. Provjerite zaustavljanje, mehaničke graničnike i opasna mjesta; ako se zaštita temelji na ograničenju sile, tehničar mora obaviti i potrebna mjerenja. Ispitivanje same jedinice ne zamjenjuje provjeru cijelih vrata.
Pridržavajte se plana servisiranja cijelog sklopa. Dok je napajanje odspojeno, provjerite priključke, kabele, uvodnice, brtvu, vlagu, pričvršćenje i zaštitne vodiče. Nakon zahvata ponovite funkcionalna i sigurnosna ispitivanja. Osigurač zamijenite tek nakon uklanjanja uzroka i isključivo istom vrstom i nazivnom vrijednošću. Korisnik ne smije raditi u otvorenom razvodnom ormaru.
Držite daljinske upravljače izvan dohvata djece. Pratite vrata dok se kreću, a u prolaz uđite tek kada se vrata potpuno otvore i zaustave. U slučaju kvara ili neuobičajenog ponašanja isključite uređaj i pozovite servis.
Tehnički podaci upravljačke jedinice
| Model | NICE DPRO500 s upravljačkom kutijom |
|---|---|
| Upotreba s TUB4000 | NICE TUB4000 s mehaničkim krajnjim prekidačima |
| Napajanje TUB4000 | 3~ 400 V AC, ovisno o motoru i njegovom napajanju |
| Mogućnosti napajanja upravljačke jedinice | 3~ 400 V AC / 3~ 230 V AC ili 1~ 230 V AC, ±10 %, 50/60 Hz; konkretna primjena ovisi o motoru i shemi |
| Najveća snaga motora | 2,2 kW; to nije ulazna snaga same jedinice niti nova granica za TUB4000 |
| Potrošnja u stanju pripravnosti | Manje od 5 W |
| Pomoćno napajanje | 24 V DC, maks. ukupno 100 mA: INPUT 8 + / STOP 7 − |
| Sigurnosni rub OSE | 5 +12 V DC / 6 signal / 7 GND − |
| Kontrolna lampica stanja | 24 V DC / maks. 5 W, 1 − / 2 +; kabel do 2 m, bez zaštite od kratkog spoja |
| Osigurači | F1: 500 mA, tip F; F2, F3, F4: 6,3 A, tip T |
| Radna temperatura upravljačke jedinice | −20 do +50 °C |
| Dimenzije / masa | 310 × 210 × 160 mm / 2,5 kg |
| Montaža | Čvrsta podloga bez vibracija; zaštita od vode i kondenzacije |
Vrijednosti upravljačke jedinice nemojte zamijeniti s parametrima motora TUB4000. Prije spajanja usporedite oznake na isporučenom motoru i kutiji, postavku napajanja i točnu izvedbu ploče.
Pomoć pri odabiru i zamjeni upravljačke jedinice
Kontaktirajte nas s oznakom motora i originalne ploče, fotografijom priključnih stezaljki, napajanjem i popisom dodatne opreme. U slučaju kvara navedite boju LED indikatora, broj treptaja i situaciju u kojoj se javlja pogreška.
