Nice Tub4000 – pogon za kliznu ogradu do 4000 kg/30 m
| Dostupnost proizvoda: | na pitanje | Proizvod možda nije dostupan, kontaktirajte nas za više informacija. |
|---|
na pitanje
2.399,55 € s PDV-om
| Težina |
|---|
| 60 kg |
Opis proizvoda Nice Tub4000 – pogon za kliznu ogradu do 4000 kg/30 m
NICE TUB4000 je samostalni industrijski pogon za klizna vrata težine do 4 000 kg i duljine do 30 m. Ima trofazni motor 400 V AC, ugrađenu upravljačku jedinicu DPRO500, mehaničku kočnicu, hlađenje ventilatorom i zupčanik za zupčastu letvu modula 6. Pogon je samokočni; u slučaju nestanka struje prijenos se može deblokirati, a vrata pomicati ručno.
Kada odabrati NICE TUB4000
Namijenjen je za velika i teška klizna vrata industrijskih kompleksa. Pri odabiru uzmite u obzir težinu, stvarnu duljinu krila, otpor pri kretanju, vjetar te broj otvaranja i zatvaranja. Vrata se moraju ručno pomicati glatko, ne smiju se sama pokrenuti i moraju imati čvrste mehaničke graničnike u oba smjera.
| Težina vrata | Do 4 000 kg. |
|---|---|
| Duljina vrata | Do 30 m; s povećanjem duljine smanjuje se broj dopuštenih ciklusa na sat. |
| Napajanje sustava | 3~ 400 V AC ±10 %, 50 Hz; potrebno je zaštitno uzemljenje. |
| Zupčasta letva | Modul 6. Zupčasta letva modula 4, koja se upotrebljava kod manjih pogona, nije zamjenjiva. |
Broj ciklusa ovisno o duljini krila
| Duljina krila | Maks. ciklusa/h |
|---|---|
| Do 5 m | 42 |
| Više od 5 do 10 m | 21 |
| Više od 10 do 15 m | 14 |
| Više od 15 do 20 m | 10 |
| Više od 20 do 25 m | 8 |
| Više od 25 do 30 m | 7 |
Jedan ciklus obuhvaća potpuno otvaranje i zatvaranje. Pri projektiranju istodobno poštujte ograničenja dimenzija, težine i rada; sama maksimalna težina ne potvrđuje prikladnost za određena vrata. Primjerice, za krilo duljine 30 m ograničenje je 7 ciklusa/h.
Usporedite i NICE TUB3500 s A500. Pri zamjeni postojećeg pogona treba provjeriti i pribor, način spajanja te prostor za montažu.

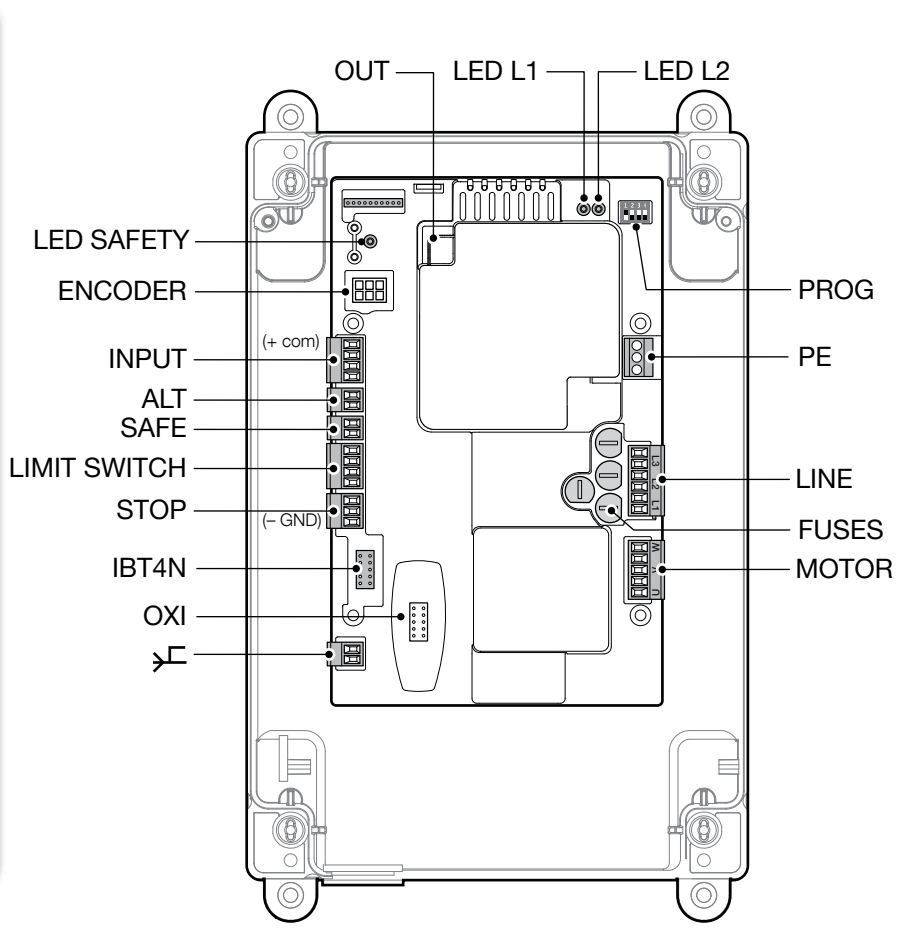

Ugrađena upravljačka jedinica DPRO500
NICE DPRO500 ugrađena je u TUB4000. Ima četiri DIP-prekidača, tipke Open/Stop/Close i priključak SM za radijski prijamnik. Krajnje položaje TUB4000 određuju mehanički krajnji prekidači; priključak ENCODER ne koristi se u ovoj izvedbi.
Mogućnost podešavanja same upravljačke jedinice za drugo napajanje ne pretvara ovaj motor u jednofazni pogon od 230 V. TUB4000 se spaja prema svojoj natpisnoj pločici i shemi trofazne izvedbe od 400 V.
Što čini pogon i što treba dodati
- Motor s reduktorom, ugrađenim upravljanjem, mehaničkom kočnicom i ventilatorom.
- Zupčanik modula 6, s 18 zuba.
- Mehanizam za deblokadu radi ručnog pomicanja vrata.
- Za potpunu automatizaciju potrebni su odgovarajuća zupčasta letva, sidrenje, mehanički graničnici i sigurnosni elementi prema konkretnim vratima. Za daljinsko upravljanje potreban je odgovarajući prijamnik i odašiljači.
Pri narudžbi ćemo uskladiti montažni materijal, zupčastu letvu i pribor s konkretnim sustavom. Samostalni pogon nije kompletna automatska vrata.
Dimenzije i prostor za montažu

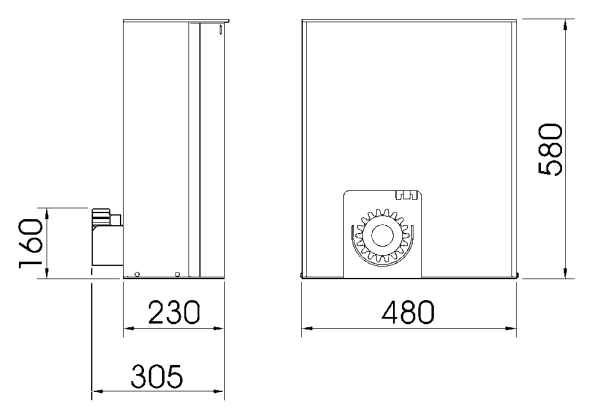

Na crtežu su navedene visina 580 mm, širina 480 mm, dubina kućišta 230 mm i ukupna mjera do zupčanika 305 mm. Os zupčanika na crtežu nalazi se na visini od 160 mm. Dimenzije su u milimetrima. Ostavite pristup vratašcima, deblokadi, krajnjem prekidaču i električnom upravljanju.
Montaža temelja, motora i zupčaste letve
Montažu, spajanje i ispitivanje obavlja kvalificirani tehničar. Prije zahvata odspojite sve dovode napajanja i osigurajte ih od uključivanja. Temelj mora biti čvrst, vodoravan i zaštićen od poplavljivanja. Pri postavljanju zaštitnih cijevi spriječite prodor vode i kondenzata u upravljački sustav.

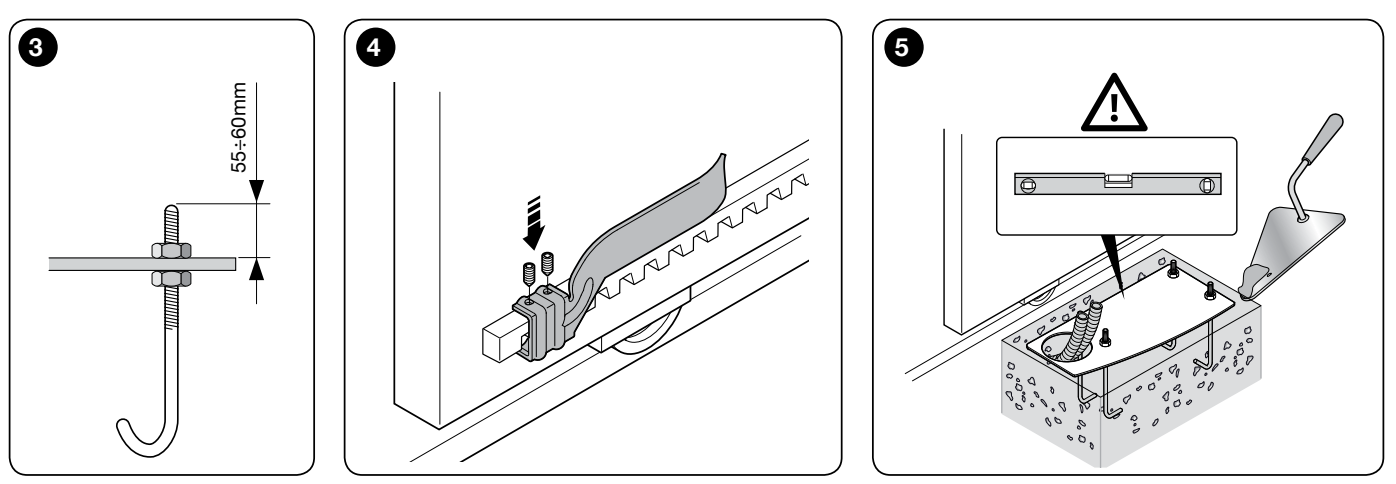

- Na postojećem prikladnom temelju upotrijebite sidrenje prilagođeno podlozi. Za novi temelj pripremite jamu i zaštitne cijevi; dimenzije temelja određuju se prema mjestu montaže.
- Temeljnu ploču s četiri sidra postavite paralelno s krilom i vodoravno. Detalj sidra prikazuje istak navoja od 55–60 mm. Pustite da se beton potpuno stvrdne.

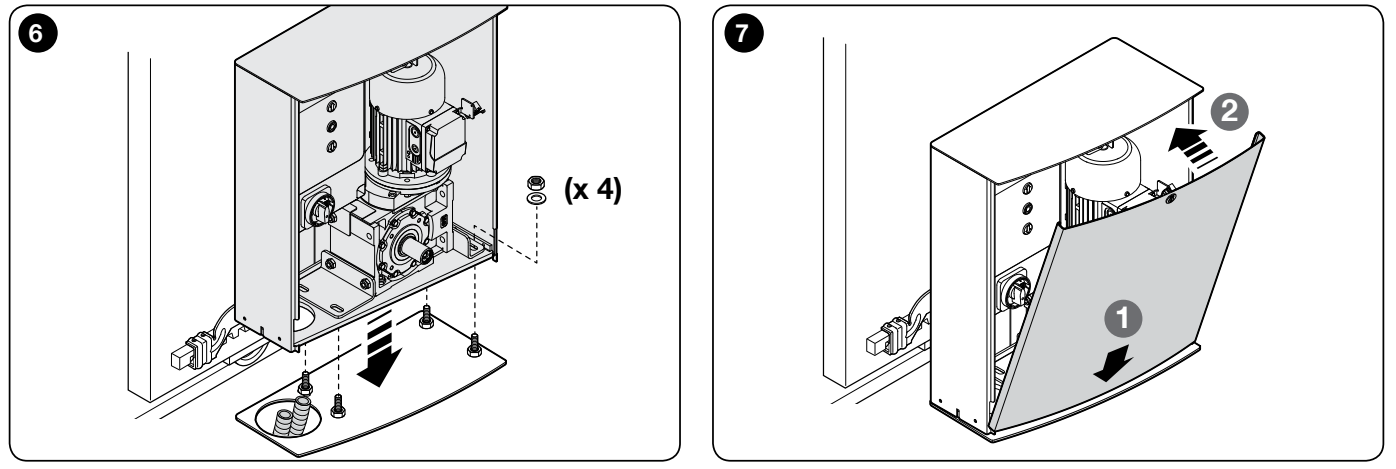

- Postavite motor na ploču, poravnajte ga s krilom i pričvrstite s četiri matice i podloške. Za nastavak rada deblokirajte reduktor.
- Postupno pričvršćujte zupčastu letvu modula 6 duž cijele putanje. Između zupčaste letve i zupčanika ostavite zazor od 2–3 mm; težina vrata ne smije se prenositi na pogon.
- Pomaknite vrata ručno nekoliko puta. Provjerite pravilan zahvat, nesmetan prolaz preko spojeva zupčaste letve i jednak zazor cijelom duljinom.
Krajnji prekidači i mehanički graničnici
Na zupčastu letvu pričvršćuju se dva nosača koji upravljaju polugom krajnjeg prekidača za otvaranje i zatvaranje. Ne zamjenjuju čvrste mehaničke graničnike vrata. Poluga se mora slobodno kretati, a nosači moraju djelovati u ispravnom smjeru.
Nakon aktiviranja krajnjeg prekidača računajte na dodatni hod od približno 2–3 cm. Podesite nosače tako da se vrata sigurno zaustave prije mehaničkih graničnika; dodatni hod provjerite i kad je motor zagrijan.

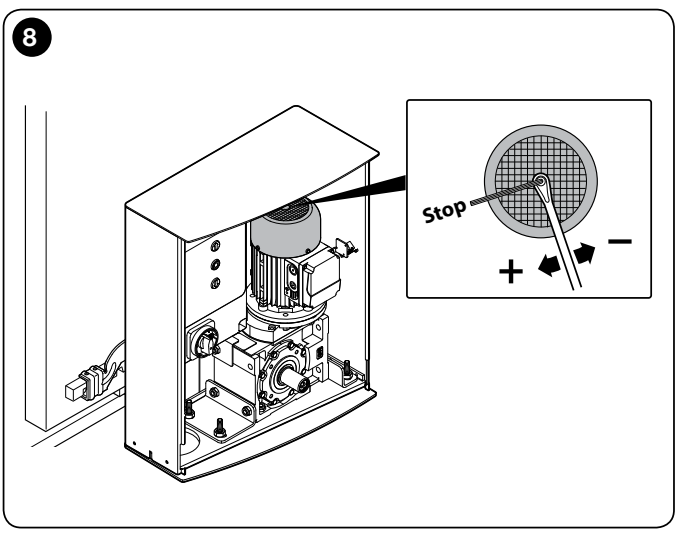

Ako je dodatni hod veći, tehničar će provjeriti i podesiti mehaničku kočnicu. Prije podešavanja napajanje mora biti isključeno. Prema uputama, maticu na osovini najprije treba zategnuti za pola okretaja u smjeru kazaljke na satu; pretjerano zatezanje može blokirati motor. Nakon podešavanja potrebno je ponoviti ispitivanja.
Deblokada u slučaju nestanka struje
Deblokadu obavljajte samo dok vrata miruju i dok je napajanje isključeno. Osigurajte krilo od samostalnog pomicanja. Pri predaji uređaja tehničar će vam pokazati postupak i predati ključeve.

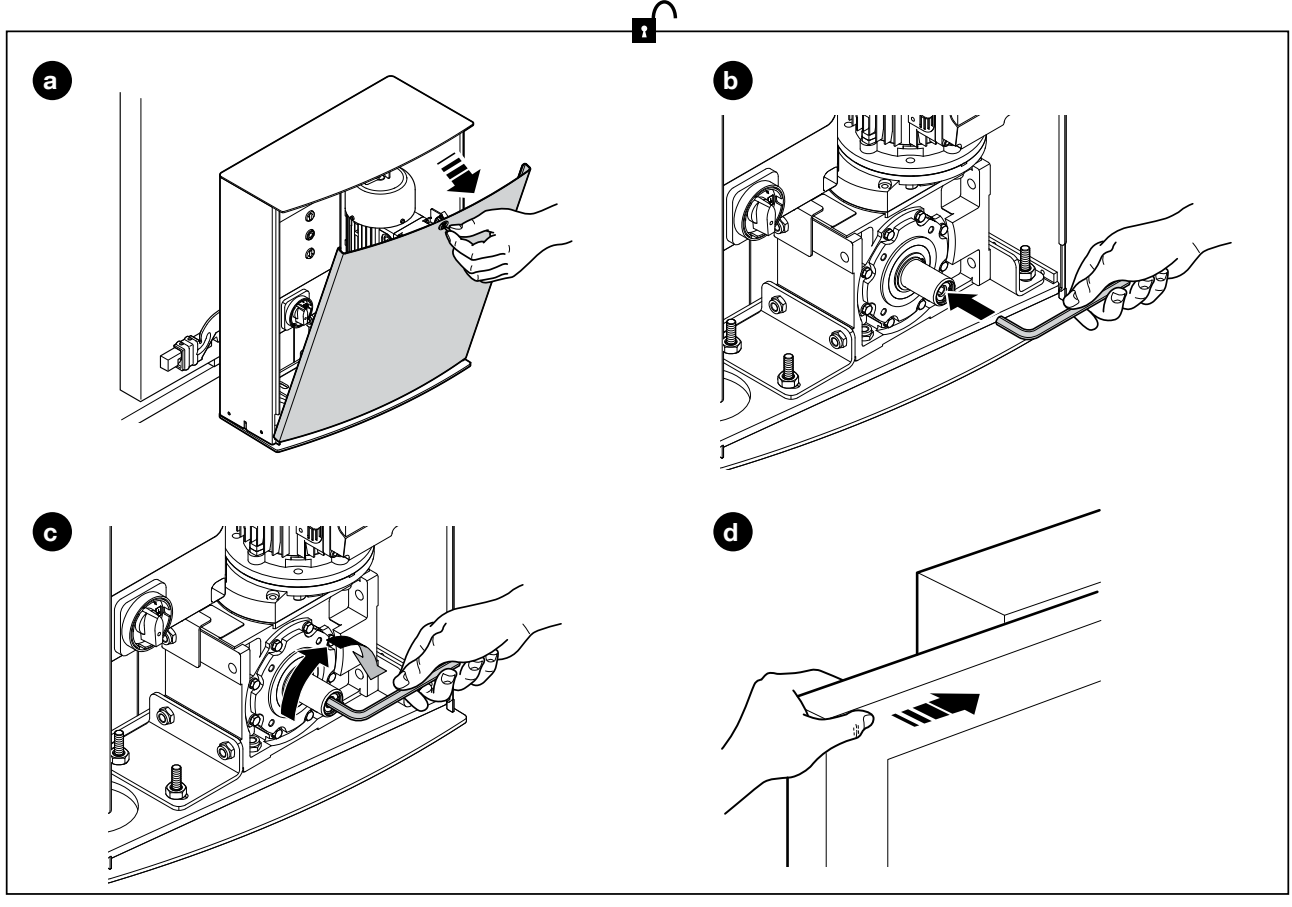

- Otvorite prednji poklopac pogona prema slici.
- Umetnite imbus ključ u osovinu i potpuno otpustite unutarnji vijak prema slici.
- Izvadite ključ i zatvorite vratašca. Vrata možete pažljivo pomicati rukom.
- Za ponovno zaključavanje obavite postupak obrnutim redoslijedom. Provjerite zahvat prijenosa i zatvaranje vratašaca; njihov sigurnosni mikroprekidač mora biti aktiviran.
Ožičenje za tipičnu konfiguraciju
| Priključak | Kabel | Duljina |
|---|---|---|
| Dovod do pogona | 4 × 1,5 mm² | Do 30 m |
| Signalna svjetiljka | 2 × 1 mm² | Do 20 m |
| Antena | Koaksijalni RG58 | Preporučuje se manje od 5 m |
| Odašiljač fotoćelije TX | 2 × 0,25 mm² | Do 30 m |
| Prijamnik fotoćelije RX | 2 kabela 2 × 0,25 mm² | Do 30 m |
| Ključni prekidač | 2 kabela 2 × 0,25 mm² | Do 50 m |
| Fiksna / pomična sigurnosna letva | Ovisno o letvi i sučelju | Ovisno o konkretnom uređaju |
Dva kabela 2 × 0,25 mm² mogu se zamijeniti jednim kabelom 4 × 0,25 mm². Za dovod dulji od 30 m tehničar mora odrediti veći presjek i odgovarajuće uzemljenje. Za niskonaponske vodove fotoćelija dulje od 30 m upute zahtijevaju oklop koji je uzemljen samo na strani upravljačke jedinice. Kabeli moraju biti prikladni za okolinu; za vanjsko polaganje proizvođač navodi, primjerice, H07RN-F.
Navedeni presjeci preuzeti su iz tablice tipične konfiguracije TUB4000. Za signalnu svjetiljku od 230 V spojenu prema shemi NDA040 potreban je i zaseban neutralni vodič N. Četverožilni dovodni kabel 3 faze + PE ne sadrži ga. Zato se pri dimenzioniranju dovoda i zaštite mora uzeti u obzir stvarna oprema.
Pomična sigurnosna letva mora imati spoj koji funkcionira i dok se krilo pomiče. Broj vodiča i sučelje odredite prema vrsti letve; primjer s dvije žile iz starije tipične konfiguracije ne može se primijeniti na svaku OSE letvu.
Ožičenje DPRO500 i polaritet stezaljki
Sve promjene ožičenja, umetanje prijamnika i priključivanje servisnog sučelja obavljaju se uz isključeno napajanje. Energetske vodove od 400 V odvojite od niskonaponskih signalnih vodova. Zaštitni PE, neutralni N i signalni GND imaju različite funkcije.
| Konektor / stezaljka | Funkcija |
|---|---|
| LINE L1–L2–L3 / PE | Trofazni dovod od 400 V i zaštitno uzemljenje. |
| MOTOR U–V–W | Priključak motora; ne radi se o DC polaritetu +/−. |
| INPUT 8 COMMON | Zajednička točka upravljačkih ulaza i +24 V DC za dodatnu opremu. |
| STOP 7 GND | Minus − / 0 V DC dodatne opreme. Između INPUT 8 (+) i STOP 7 (−) iznosi 24 V DC, maks. 100 mA. |
| INPUT 9 OPEN | NO beznaponski kontakt za otvaranje prema 8 COMMON. |
| INPUT 10 CLOSE | NO beznaponski kontakt za zatvaranje prema 8 COMMON. |
| INPUT 11 ING1 / PHOTO | Tvornički podešeno za fotoćeliju: NC beznaponski kontakt prema 8 COMMON. Druga se funkcija može podesiti putem OVIEW. |
| ALT | NC sigurnosni ulaz za zaustavljanje; nije priključak za napajanje dodatne opreme. |
| SAFE | Toplinska zaštita motora kod izvedbe s mehaničkim krajnjim prekidačima. |
| LIMIT SWITCH 1 / 2 / 3 / 4 | Zajednički kontakt / otvaranje / predkrajnji prekidač zatvaranja / zatvaranje, ovisno o konkretnom ožičenju motora. |
| STOP 5 / 6 / 7 | Ulaz sigurnosne letve: 5 +12 V DC (smeđa žica OSE), 6 signal S (zelena), 7 GND − (bijela). |
| STOP 6–7, letva 8k2 | Priključak otporne letve od 8,2 kΩ između signala i GND-a prema shemi. Ne koristi naponsku stezaljku 5. |
| PUSH BUTTONS | Tipke na poklopcu: Open / Stop / Close. |
| OXI / SM | Utični radijski prijamnik odgovarajućeg tipa. |
| IBT4N | Priključak programatora OVIEW putem sučelja IBT4N. |
| OUT / NDA040 | Proširenje s dva relejna izlaza s beznaponskim kontaktima; funkcije se programiraju putem OVIEW. |
| ENCODER | Ne koristi se u TUB4000 s mehaničkim krajnjim prekidačima. |
COMMON 8 je pozitivni niskonaponski izvor napajanja, a ne mrežni neutralni vodič N. Kod OSE letve napajanje od 12 V sa stezaljke 5 ne smije se zamijeniti za 24 V za fotoćelije. Na upravljačke ulaze INPUT, ALT ni na kontakte fotoćelija ne priključuje se mrežni napon. Relejni izlazi NDA040 zaseban su krug za opterećenje prema shemi signalne lampice.

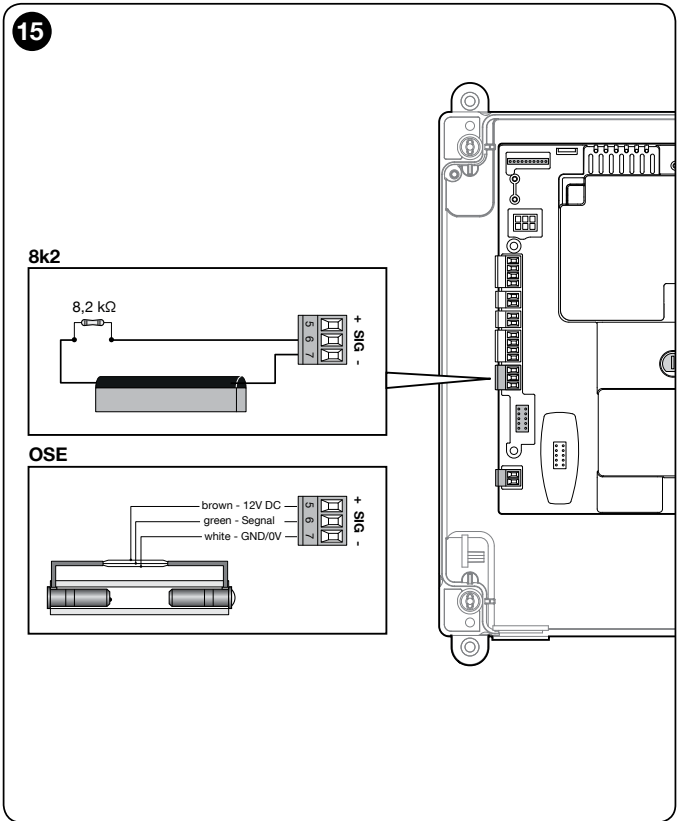

Sigurnosni rub 8k2 ili OSE
Ulaz sigurnosnog ruba pri aktiviranju zaustavlja kretanje i izvodi kratku promjenu smjera. DPRO500 tijekom učenja prepoznaje priključeni tip 8k2 ili OSE. Pri promjeni ruba ili njegova ožičenja prepoznavanje treba ponoviti. Tijekom učenja mora biti na ulaz STOP SAFETY EDGE priključen barem jedan sigurnosni uređaj; sama fotoćelija na INPUT 11 ne zamjenjuje ga. Rub se ne zamjenjuje žičanim mostom.
Za rubove NO ili NC potrebno je ožičenje s otpornikom od 8,2 kΩ točno prema uputama. Više rubova projektira se kao jedan nadzirani krug s odgovarajućim završetkom; nemojte ih proizvoljno povezivati. Za poluautomatski rad upute zahtijevaju aktivan osjetljivi rub, a za automatski rad i barem jedan par fotoćelija.
Fotoćelije za DPRO500
Upotrijebite relejne fotoćelije s odgovarajućim napajanjem, primjerice NICE EPM. DPRO500 nema BlueBUS, stoga se EPMB ne priključuje na INPUT kao zamjena za EPM. Za osnovnu funkciju PHOTO ulaz ING1 ostaje na zadanoj postavci fotoćelije.
Domet fotoćelija odaberite prema širini prolaza. EPM ima koristan domet od 15 m; proizvođač navodi maksimalno 30 m. Pri udaljenosti TX–RX većoj od 10 m tehničar mora prilagoditi premosnik +10m na prijamniku RX prema uputama za EPM. Magla, kiša i prašina mogu smanjiti domet za 50 %, stoga maksimalna vrijednost od 30 m ne jamči pouzdano pokrivanje jednako širokog prolaza. Za konkretnu lokaciju odaberite odgovarajući model i provjerite njegov rad.
| EPM | DPRO500 |
|---|---|
| TX i RX 1 | Plus + → INPUT 8 COMMON, +24 V DC. |
| TX i RX 2 | Minus − → STOP 7 GND, 0 V DC. |
| RX 4 COM | → INPUT 8 COMMON. |
| RX 5 NC | → INPUT 11 ING1 / PHOTO. |
| RX 3 NO | Ne upotrebljava se za sigurnosnu funkciju PHOTO. |
| Potrošnja | Par EPM troši najviše približno 55 mA. Upravljački izlaz ukupno daje najviše 100 mA; za dva takva para već je potrebno drukčije projektirati napajanje. |
Fotoćelije montirajte jednu nasuprot drugoj i provjerite jesu li poravnate. Kod više parova procijenite međusobne smetnje i ukupnu potrošnju. Sinkronizacija EPM-a opisana za AC napajanje ne radi automatski pri DC napajanju iz DPRO500. Tehničar će projektirati eventualni zasebni izvor napajanja za fotoćelije i sigurnosne krugove.
Signalna lampica i kontrolna LED
Za vanjsku signalnu lampicu DPRO500 upotrebljava proširnu karticu NDA040. Njezini relejni izlazi su beznaponski; sami ne osiguravaju napajanje za signalnu lampicu. Funkciju tehničar postavlja putem OVIEW. Za 230 V AC NICE ELAC spajanje je prikazano u izvornoj shemi ispod, uključujući vodič N iz mrežnog napajanja. ELAC se ne priključuje na 400 V između faza.
Shema funkcionalno prikazuje signalnu lampicu i njezinu antenu. Trenutačni model ELAC ima vlastite priključnice prema svojim uputama. Oznaka AERIAL odnosi se na antenu; napajanje signalne lampice priključuje se na FLASH. Kod AC napajanja nema DC polariteta +/−.
Zasebna kontrolna LED na tipkovnoj ploči ima priključak 1 minus − i 2 plus +, 24 V DC, najviše 5 W i kabel duljine najviše 2 m. Ovaj izlaz nije zaštićen od kratkog spoja i ne zamjenjuje napajanje signalne lampice ni fotoćelija.
Prvo uključivanje i učenje TUB4000
Prije učenja namjestite nosače mehaničkih krajnjih prekidača, provjerite kočnicu, zaključavanje prijenosa i sigurnosnu opremu. Započnite tako da sva četiri DIP-prekidača budu u položaju OFF. Putanja mora biti slobodna. Kod dugih vrata tehničar mora provjeriti i vremensko ograničenje kretanja; izvorna postavka 60 s možda neće biti dovoljna za cijeli hod i podešava se putem OVIEW.
- Nakon uključivanja provjerite zelenu LED L2 OK, koja treba redovito treperiti približno jednom u sekundi. Crvena SAFETY mora stalno svijetliti. Provjerite i stanje fotoćelija. Ako stanje nije ispravno, isključite napajanje i uklonite kvar.
- Za prepoznavanje sigurnosnog ulaza postavite DIP 1 ON. Zelena LED brzo treperi, a crvena je ugašena. Držite STOP približno 3 s, dok crvena LED ne počne stalno svijetliti, a zatim otpustite tipku.
- Bez prekida nastavite s učenjem položaja. Postavite DIP 1 na OFF; ostali DIP-prekidači ostaju na OFF. Držite tipku Open dok se vrata potpuno ne otvore i zaustave na krajnjem prekidaču za otvaranje, a zatim držite Close dok se potpuno ne zatvore i zaustave na krajnjem prekidaču za zatvaranje.
- Ako tipka Open pokreće vrata u suprotnom smjeru, odmah ih zaustavite i isključite napajanje. Tehničar će prema shemi zamijeniti motorne vodiče V i W te ponovno provjeriti smjer i ispravan rad krajnjih prekidača.
- Kod tri crvena treptaja i stanke potvrdite kvar tipkom STOP. Zatim, uz isključeno napajanje, ispravite zamijenjene priključke krajnjih prekidača za otvaranje i zatvaranje te ponovite prepoznavanje. Devet treptaja označava pogrešku pri učenju položaja; nakon uklanjanja uzroka, prema uputama obrišite memoriju upravljačke jedinice i ponovite prepoznavanje sigurnosnog uređaja i položaja.
- Ponovite ispitivanja kretanja, zaustavnog hoda, sigurnosnog ruba, fotoćelija i funkcije STOP. Odabrani poluautomatski ili automatski način rada omogućite tek nakon uspješne provjere.
Učenje sigurnosnih uređaja i položaja provodi se uzastopno. Ako se postupak prekine, prepoznavanje treba ponoviti. Nemojte zamijeniti LED SAFETY sigurnosnog lanca s crvenom dijagnostičkom LED-icom L1 WARNING.
Načini rada DPRO500
| DIP 1 / 2 / 3 / 4 | Način rada |
|---|---|
| OFF / OFF / OFF / OFF | Upravljanje uz prisutnost osobe: kretanje dok se drži odgovarajuća tipka. |
| ON / bilo koje / OFF / OFF | Prepoznavanje uređaja i položaja prema prethodno opisanom postupku. |
| OFF / OFF / OFF / ON | Industrijski način rada: poluautomatsko otvaranje, zatvaranje uz prisutnost osobe; nakon učenja položaja. |
| OFF / OFF / ON / OFF | Poluautomatski način rada; nakon učenja položaja. |
| OFF / OFF / ON / ON | Automatski način rada s podesivim vremenom pauze; nakon učenja položaja. |
DIP 2 mijenja smjer enkodera. Kod TUB4000 s mehaničkim prekidačima nemojte ga upotrebljavati za ispravljanje pogrešnog smjera motora. Ako načine rada postavljate putem OVIEW-a, upute zahtijevaju da DIP prekidači budu OFF.
Postavljanje vremena pauze prije automatskog zatvaranja
- Nakon uspješnog učenja položaja postavite DIP 3 i 4 na ON.
- Zadajte naredbu za potpuno otvaranje. Od trenutka dosezanja otvorenog položaja izmjerite željeno vrijeme pauze.
- Po isteku tog vremena pauze zadajte naredbu za zatvaranje; upravljačka jedinica pohranit će trajanje.
- Za promjenu postavite DIP 3 i 4 na OFF, a zatim ponovno na ON te ponovite postupak. Postavljanjem DIP 4 na OFF briše se pohranjeno vrijeme pauze.
Naprednim postavkama, funkcijom ulaza ING1, vremenskim ograničenjem i relejnim izlazima može se upravljati putem IBT4N i OVIEW. Sučelje priključujte i odspajajte dok je napajanje isključeno.
Daljinsko upravljanje TUB4000
Ploča ima priključak SM za prijamnike SMXI, SMXIS, OXI ili odgovarajući kompatibilni tip. NICE OXIBD bira se zajedno s kompatibilnim daljinskim upravljačima prema radijskom protokolu. Prijamnik umećite samo kada je napajanje isključeno; kodovi daljinskih upravljača pohranjuju se u njegovu memoriju.
| Izlaz prijamnika u osnovnom načinu rada | Naredba DPRO500 |
|---|---|
| 1 | Korak po korak |
| 2 | Djelomično otvaranje; tvornički je postavljeno na polovicu, uz mogućnost promjene |
| 3 | Otvaranje |
| 4 | Zatvaranje |
Kod OXIBD-a vanjska antena priključuje se izravno na priključne stezaljke prijamnika prema njegovim uputama; starija shema antene na osnovnoj ploči ne primjenjuje se automatski na njega. Postupak uparivanja i brisanja ovisi o konkretnom prijamniku. Resetiranje DPRO500 ne zamjenjuje upravljanje daljinskim upravljačima u prijamniku.
Dodatna oprema za TUB4000
| Element | Odabir |
|---|---|
| Fotoćelije | NICE EPM s relejnim NC kontaktom; poštujte polaritet istosmjerne struje i izlaznu struju od 100 mA. |
| Signalna svjetiljka | NICE ELAC 230 V AC putem NDA040 i odgovarajuće napajanog relejnog kruga prema shemi. |
| Sigurnosni rub | Otporni 8k2 ili OSE, ovisno o ulazu sigurnosnog ruba DPRO500. |
| Radijski prijamnik | NICE OXIBD ili drugi odgovarajući podržani SM prijamnik; odaberite i kompatibilne daljinske upravljače. |
| Programiranje | NICE IBT4N + OVIEW za postavljanje i dijagnostiku. |
| Upravljačka jedinica | NICE DPRO500 s kutijom kao zasebna servisna stavka. Proširna jedinica PIU iz starog modela A500 nije zamjena za NDA040. |
Dva nasuprotna klizna krila
Za svako krilo potreban je vlastiti motor, upravljačka jedinica i krajnji prekidači. Povezivanje dviju upravljačkih jedinica DPRO500 prikazano je u zasebnoj shemi u uputama; način rada Open postavlja se putem OVIEW-a kao način za zajedničku upotrebu. Aktiviranje sigurnosnog ruba, crvenog STOP-a i toplinske zaštite u ovoj shemi djeluje samo na odgovarajuće krilo. Zaštitu obaju krila mora osmisliti tehničar.
Dijagnostika DPRO500
Prebrojite skupine treptaja između stanki i razlikujte boju LED-ice. Zelena L2 OK označava radno stanje, a crvena L1 WARNING pogrešku. LED-ica SAFETY stalno svijetli kada je sigurnosni lanac zatvoren; ako se ugasi, provjerite ALT, STOP na poklopcu, toplinsku zaštitu i deblokadu.
| Zelena L2 | Značenje |
|---|---|
| Redovito treptanje približno 1×/s | Uobičajen rad upravljačke jedinice nakon početne signalizacije. |
| 2 treptaja | Aktiviranje fotoćelije ili izostanak dopuštenja za prolaz; provjerite prepreku i poravnanje. |
| 4 treptaja | Aktiviranje STOP-a ili ALT-a; utvrdite uzrok. |
| 6 treptaja | Ograničenje broja manevara. |
| 9 treptaja | Automatski sustav je blokiran; nakon provjere uzroka deblokirajte ga odgovarajućom naredbom. |
| Crvena L1 | Značenje i postupak |
|---|---|
| 2 treptaja | Pogreška sigurnosnog testa; provjerite sigurnosni rub i ponovite njegovo prepoznavanje. |
| 3 treptaja | Kod TUB4000 s mehaničkim prekidačima potvrdite pogrešku tipkom STOP, a uz isključeno napajanje ispravite zamijenjene priključke za otvaranje/zatvaranje. Nemojte ispravljati pogrešku putem DIP 2 enkodera. |
| 4 treptaja | Prekoračenje sigurnosnog krajnjeg prekidača; nakon sigurnog isključivanja ručno vratite vrata u međupoložaj, provjerite postavke i osigurajte prijenosnik. Nakon toga tehničar će tipkom STOP ponovno pokrenuti rad. |
| 5 treptaja | Pogreška interne memorije; potreban je stručni pregled, a ako se problem nastavi, resetiranje i nova konfiguracija ili servis ploče. |
| 6 treptaja | Pogreška kontaktora; provjerite strujni krug i upravljačku jedinicu. |
| 7 / 8 treptaja | Pogreška komunikacije / enkodera. TUB4000 upotrebljava mehaničke prekidače; provjerite odabranu konfiguraciju i upravljačku jedinicu. |
| 9 treptaja | Pogreška učenja položaja; uklonite uzrok, izbrisati memoriju upravljačke jedinice i ponoviti prepoznavanje sigurnosnog uređaja i položaja. |
| 10 treptaja | Istek vremena kretanja; provjerite prepreke, putanju i vremensko ograničenje u OVIEW. |
Nakon uključivanja, brzo treptanje LED-ica L1 i L2 tijekom 5 s znači da je memorija prazna. Kad su položaji memorirani, zelena LED-ica brzo trepće 2 s; crvena jednim sporim treptajem potvrđuje 8k2, a dvama OSE. Naizmjenično brzo treptanje crvene i zelene signalizira ažuriranje firmvera, a istodobno treptanje sve četiri LED-ice čekanje na ažuriranje.
Potpuno brisanje postavki
Tehničar će resetiranje izvršiti tek nakon dijagnostike. Briše memorirane podatke upravljačke jedinice i vraća zadane postavke. Postavite DIP 1–4 na ON, držite STOP približno 3 s dok crvena i zelena LED-ica ne počnu stalno svijetliti, otpustite STOP i nakon resetiranja vratite sve DIP prekidače na OFF. Zatim je potrebno ponovno prepoznati sigurnosne uređaje i položaje, postaviti način rada i obaviti sigurnosna ispitivanja.
Sigurnost, ispitivanja i održavanje
Prije predaje tehničar više puta ispituje otvaranje, zatvaranje i zaustavljanje, krajnje prekidače, sve fotoćelije, sigurnosne rubove i zaustavljanje u nuždi. Provjerava zaustavni hod i sigurnost cijele putanje; ako se zaštita oslanja na ograničavanje sile udarca, obavlja i odgovarajuće mjerenje. Samo podešavanje trimera ili spajanje fotoćelije ne zamjenjuje ispitivanje cijelih vrata.
Pridržavajte se plana servisiranja koji je utvrdio instalater ovisno o intenzitetu rada. Provjeravaju se pričvrsni elementi, korozija, zupčanik i zupčasta letva, mehanička kočnica, krajnji prekidači, kabeli, vratašca i svi zaštitni uređaji. Nakon održavanja slijedi funkcionalno i sigurnosno ispitivanje.
Korisnik može, dok je napajanje isključeno, ukloniti lišće i kamenje s putanje te blago vlažnom krpom očistiti dostupne površine i optiku fotoćelija. U slučaju neuobičajene buke, trzanja ili kvara, isključite vrata iz uporabe i obratite se servisu. Nemojte premošćivati sigurnosne ulaze. Držite daljinske upravljače izvan dohvata djece, a u prolaz ulazite tek nakon što se vrata potpuno otvore i zaustave. Otvorena pješačka vratašca u krilu moraju blokirati motor.
Tehnički podaci TUB4000
| Model | NICE TUB4000 |
|---|---|
| Upravljačka jedinica | DPRO500, ugrađena |
| Napajanje | 3~ 400 V AC ±10 %, 50 Hz |
| Maks. ulazna snaga | 580 W |
| Nazivna struja | 1,6 A |
| Nazivni zakretni moment | 65 Nm |
| Vršni zakretni moment | 216 Nm |
| Brzina pri nazivnom momentu | 0,16 m/s (približno 9,5 m/min) |
| Maks. masa / duljina vrata | 4 000 kg / 30 m; prikladnost ovisi o uvjetima rada |
| Broj ciklusa | Prema tablici duljina |
| Zupčanik | Z = 18; modul 6; razmak zuba 18,8 mm |
| Stupanj zaštite | IP54 |
| Klasa izolacije | I; obvezno zaštitno uzemljenje |
| Radna temperatura | −20 do +55 °C |
| Ugradbene dimenzije | Nacrt u mm: visina 580, širina 480, dubina kućišta 230, do zupčanika 305 |
| Masa | 60 kg |
Tehničke vrijednosti vrijede pri temperaturi okoline od 20 °C ±5 °C. Pri odabiru rezervnih dijelova i upravljačke jedinice navedite točan model i izvedbu s natpisne pločice.
Pomoć pri odabiru i dopuni kompleta
Kontaktirajte nas s podacima o duljini i masi vrata, broju ciklusa na sat i dan, dostupnom napajanju te fotografijom ugrađene upravljačke jedinice. Pomoći ćemo vam odabrati zupčastu letvu, prijamnik i sigurnosnu dodatnu opremu.
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
