NICE M3BAR rampa – bez poluge
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
1.371,94 € s PDV-om
| Težina |
|---|
| 80 kg |
Opis proizvoda NICE M3BAR rampa – bez poluge
NICE M3BAR je elektromehanička rampa za kontrolirani ulaz motornih vozila, isporučuje se bez rampe. Ima motor 24 V DC i ugrađenu upravljačku jedinicu BCU1 R10 (XBA3 R10). Uobičajena se izvedba napaja iz mreže 230 V AC; 24 V je napon motora.
Predviđena je za rampu označenu kao 3 m. Čelično kućište, opruga za uravnoteženje i aluminijska rampa eliptičnog presjeka omogućuju intenzivnu uporabu uz poštivanje ograničenja u radu. Rampu, prijamnik i sigurnosnu dodatnu opremu odaberite prema konkretnoj izvedbi.
Kod postojeće rampe najprije provjerite oznaku upravljačke ploče. Sljedeće postavke odnose se na BCU1 R10 sa zaslonom i okretnim biračem; stariji XBA3 ima drukčije upravljanje i nije zamjenjiv samo na temelju sličnog naziva.
Kada odabrati NICE M3BAR
| Što provjeriti | Podatak i značenje |
|---|---|
| Rampa | XBA15 – 3 150 mm |
| Slobodna širina prolaza | 2,32–2,82 m |
| Podesivo vrijeme manevra | 1,5–4 s |
| Maks. broj ciklusa pri nazivnom momentu | 500 ciklusa/h |
| Ručno deblokiranje | Ključem u slučaju nestanka struje ili servisnog zahvata |
| Dvije nasuprotne rampe | Sinkronizacija Master–Slave |
Duljina rampe nije jednaka širini slobodnog prolaza. Pri odabiru uračunajte prostor koji zauzimaju kućište i nosač; konačnu širinu prolaza provjerite na licu mjesta. Vrijeme kretanja ovisi o postavkama, rampi i njezinoj opremi. Maksimalan broj ciklusa ne jamči neograničen rad pri svakom opterećenju.
Rampa je namijenjena vozilima. Kretanje rampe ne smije ugrožavati pješake; pješački prolaz uredite odvojeno, a sigurnosne uređaje odaberite prema rizicima konkretnog ulaza. Prije montaže provjerite i prostor iznad rampe u otvorenom položaju.
Oprema rampe i njezina ograničenja
| Dodatak | Uvjet |
|---|---|
| Guma i svjetla | Dopušteno uz odgovarajuću rampu, ožičenje i uravnoteženje. |
| Donja rešetka WA13 | Nije dopuštena za M3BAR. |
| Pomični oslonac WA12 | Nije dopušten za M3BAR. |
| Zglob za preklapanje XBA11 | Samo s odgovarajućom rampom XBA15 i geometrijom zgloba; nije univerzalni zglob za bilo koju rampu. |
Nakon dodavanja svjetala, gume, oslonca ili donje rešetke ponovno odaberite položaj opruge i uravnoteženje. Povećanje snage motora ne može zamijeniti pravilno mehaničko podešavanje.
Kompleti rampi s rampom i dodatnom opremom
Ako želite kompletnu izvedbu s rampom, odaberite neki od dostupnih kompleta. Navedena duljina odnosi se na rampu, a ne na slobodnu širinu prolaza. Kompleti različitih serija imaju različite upravljačke jedinice i ograničenja; točan sadržaj pronaći ćete otvaranjem stranice kompleta.
| Kompleti rampe NICE M3BAR |
|---|
M3BAR – rampa 3 m |
Dodatna oprema kompatibilna s rampom M3BAR
Opremu odaberite prema rampi i načinu uporabe. Pri montaži više dodataka moraju se poštovati i njihova zajednička mehanička i električna ograničenja.
| Što | Zašto | Vrsta |
|---|---|---|
Rampa  | Samostalno kućište isporučuje se bez rampe; odaberite duljinu prema slobodnoj širini prolaza. | XBA15 |
Fiksni oslonac  | Podesivi oslonac za kraj zatvorene rampe; nemojte ga zamijeniti s pomičnim osloncem. | WA11 |
Reflektirajuće naljepnice  | 24 crvene naljepnice za bolju vidljivost kraka. | WA10 |
Osvjetljenje kraka  | XBA4: svjetla za krak do 4 m. Priključak na LIGHT ovisno o ugrađenom tipu. | XBA4 |
Zaštitna guma  | 9 komada po 1 m; mehanička zaštita ruba kraka, ne zamjenjuje sigurnosnu letvicu. | XBA13 |
Rezervno napajanje  | Baterija s punjenjem, 24 V. Priključuje se nakon podešavanja rampe; broj ciklusa ovisi o napunjenosti i opremi. | PS224 – priključak |
Signalna svjetiljka u kućištu  | Signalizira kretanje i dijagnostiku; ima vlastiti priključak INTERNAL LIGHT. | XBA7 |
Semafor u kućištu  | Upravljanje prolazom prema programiranom načinu rada INTERNAL LIGHT. | XBA8 |
Preklopna konzola  | Omogućuje ručno zakretanje kraka u stranu. Zakretanje je ručno; nemojte ga zamijeniti sa zglobom XBA11 za preklapanje. | XBA10 |
Preklopni zglob  | Za niski strop uz odgovarajući krak XBA15; raspon primjene 1 950–2 400 mm, ovisno o geometriji pribora. | XBA11 |
Fotoćelije | Dvožični BlueBUS; nakon promjene priključka ponovite Komplet 1. | EPMB |
Daljinsko upravljanje | Utični prijamnik SM i daljinski upravljač s podržanim kodiranjem. Provjerite sadržaj kompleta pri naručivanju. | OXIBD + ON2E |
Upravljačka ploča | Zamjenska ploča aktualne generacije; nije dodatna vanjska upravljačka jedinica potrebna za samostalnu rampu. | BCU1 R10 |
Servis i podešavanje | BUS T4 za dijagnostiku i servisni brojač. | OVIEW + IBT4N |
Solarno napajanje | Alternativni izvor napajanja umjesto električne mreže; pri ovom načinu spajanja nemojte istodobno priključivati 230 V. | Solemyo SYKCE30 |
Montaža kućišta i kraka
Montažu, priključivanje na električnu mrežu i puštanje u rad mora obaviti kvalificirani tehničar. Prije radova odspojite električnu mrežu i rezervnu bateriju. Provjerite čvrstu podlogu, odvodnju, prostor za cijeli krak i siguran pristup deblokadi.
Temeljna ploča i sidrenje
Ako je postojeća temeljna površina prikladna, označite četiri rupe prema kućištu i odaberite sidra koja odgovaraju podlozi. Za novi temelj pripremite zaštitne cijevi, četiri isporučena sidrena vijka i vodoravno postavljenu temeljnu ploču paralelnu s krakom.
| Provjera podloge | Zahtjev |
|---|---|
| Betonski temelj | Armirani beton, debljine najmanje 0,15 m i obujma većeg od 0,2 m³. Dimenzije temelja određuje tehničar prema lokalnim uvjetima. |
| Sidra za beton | 4 sidra s vijcima 12 MA (M12), od kojih svako podnosi vlačno opterećenje od najmanje približno 3,9 kN. |
| Drugi nosivi materijal | Provjerite čvrstoću podloge i četiri sidrišne točke za opterećenje od najmanje približno 9,8 kN. |
| Postavljanje | Ploča mora biti vodoravna i u ravnini s površinom; kućište pričvrstite tek nakon što beton potpuno sazrije. |
Pričvršćivanje i sastavljanje kraka
- U izlaznu osovinu umetnite dva predviđena zatika. Nosač postavite u položaj za okomiti krak, pričvrstite vijcima i opružnim podloškama.
- Na nosač postavite poklopac sa šest vijaka; zasad ih ostavite labavima.
- U kraj odgovarajućeg aluminijskog kraka umetnite isporučeni spojni umetak i osigurajte ga vijkom.
- U utore umetnite zaštitnu gumu s odgovarajućim spojnicama, a zatim postavite završni poklopac i poklopce gume.
- Cijeli krak uvucite do kraja u nosač i čvrsto zategnite svih šest vijaka.
- Montirajte odabranu opremu, a zatim dovršite podešavanje opruge, balansiranje i programiranje.
Lijeva ili desna montaža rampe
Strana opružnog zgloba mora odgovarati položaju prekidača smjera na ploči. RH/DX za oprugu na desnoj strani poluge za uravnoteženje, LH/SX za oprugu na lijevoj strani. Mehaničku konfiguraciju mijenja tehničar nakon sigurnog otpuštanja opruge; nije dovoljno okrenuti prekidač bez promjene mehanike.
Pričvršćenje opruge i uravnoteženje rampe

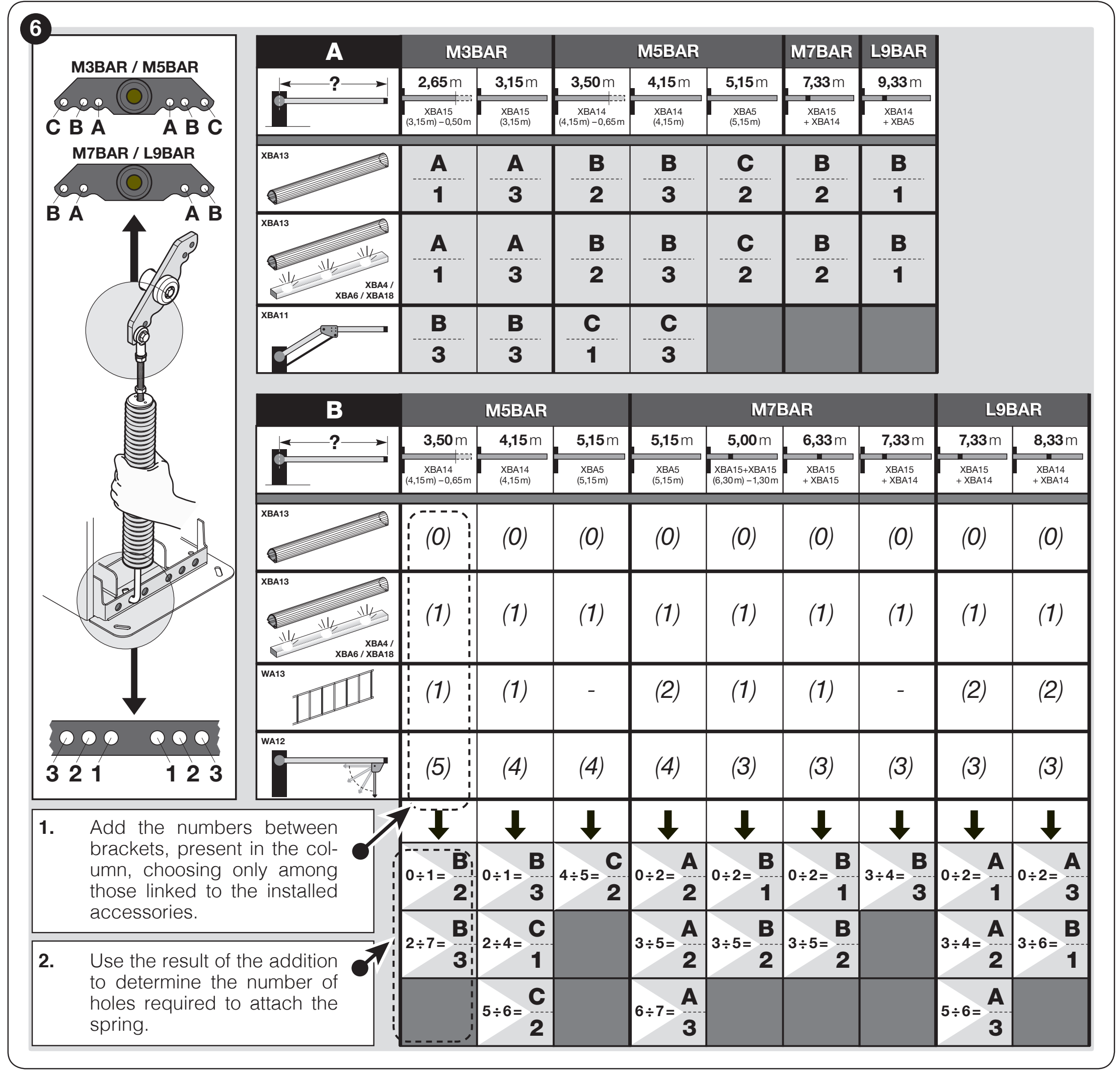

Opruga se podešava prema stvarnoj duljini i masi opremljene rampe. Za osnovnu opremu odaberite točan stupac modela i duljine u odjeljku A. Gornji otvor označen je slovom A/B/C, a donji brojem 1/2/3. Položaj se ne može odrediti samo prema nazivu kompleta.
Za M3BAR koristite odjeljak A: odaberite njegov stupac prema duljini rampe i redak za zaštitnu gumu, gumu sa svjetlima ili zglob XBA11.
| Sklop M3BAR | Pričvršćenje opruge |
|---|---|
| XBA15 skraćen na 2,65 m, sa zaštitnom gumom | A / 1 |
| XBA15 duljine 3,15 m, sa zaštitnom gumom | A / 3 |
| Zglob za preklapanje XBA11 | B / 3 za prikazanu konfiguraciju zgloba; provjerite vlastitu geometriju. |
Tablicu koristite samo ako odgovaraju prikazani držač, opruga i raspored otvora. U slučaju drukčije mehaničke izvedbe slijedite upute isporučene uz konkretnu rampu.
Primjeri vrijede za navedenu konfiguraciju. Za dodatnu opremu slijedite tablicu, a ne osnovni primjer. Prije premještanja ili zamjene opruge tehničar mora sigurno otpustiti njezino prednaprezanje i učvrstiti rampu.
Provjera uravnoteženosti pri 45°, 20° i 70°
- Isključite mrežno napajanje i pričuvnu bateriju te ključem deblokirajte reduktor. Sigurno pridržite rampu i postavite je približno na 45°.
- Ako se rampa podiže, smanjite prednaprezanje okretanjem opruge u smjeru kazaljke na satu. Ako se spušta, povećajte ga okretanjem u smjeru suprotnom od kazaljke na satu.
- Ponovite provjeru približno pri 20° i 70°. Rampa se ne smije znatno samostalno pomicati.
- Provjerite je li opruga ravnomjerno postavljena i osigurajte je od okretanja maticom B prema slici. Provjerite je li dobro učvršćena i blokirajte reduktor.
Kad je motor deblokiran, sila potrebna za ručno pomicanje rampe M3BAR pri otvaranju ili zatvaranju ne smije ni u jednom položaju premašiti približno 15 N. To je gornja granica dopuštene neuravnoteženosti. Sila se mjeri okomito na rampu, na udaljenosti od 1 m od osi zakretanja; njome se ne podešava sila udara motora.
Mehanički graničnici
Nakon deblokiranja ručno pomaknite rampu cijelim hodom. Vijcima graničnika namjestite vodoravni zatvoreni i okomiti otvoreni položaj, a zatim zategnite sigurnosne matice. Nakon toga provedite učenje položaja Set 2. Elektroničko učenje ne zamjenjuje pravilno podešene mehaničke graničnike.
Ožičenje i odvajanje napajanja
Mrežni vod od 230 V spojite na mrežnu priključnu stezaljku L/N i zaštitni vodič prema izvornoj instalaciji. Učvrstite kabel uvodnicom i rasterećenjem od naprezanja. Na upravljačke ulaze ni na BlueBUS ne dovodite 230 V. Nemojte zamijeniti motorne krugove i krugove dodatne opreme.
| Vod | Presjek i duljina |
|---|---|
| Mrežno napajanje 230 V | 3 × 1,5 mm² do 30 m; za veće duljine 3 × 2,5 mm² i odgovarajuće uzemljenje. |
| BlueBUS | 2 × 0,5 mm² do 20 m; za duljinu do 40 m upotrijebite 2 × 1 mm². |
| Prekidač s ključem | 2 kabela 2 × 0,25 mm² do 30 m; mogu se zamijeniti jednim kabelom 4 × 0,5 mm². |
| OPEN / CLOSE | 2 × 0,25 mm² do 30 m za svaki ulaz. |
| Signalna svjetiljka / indikator | 2 × 0,5 mm² do 30 m; napon uređaja mora odgovarati postavci izlaza. |
| Master–Slave | 2 × 1 mm² do 20 m. |
| Antena | Koaksijalni kabel RG58, najviše 15 m; preporučena duljina manja od 5 m. |
Upravljačka jedinica BCU1 R10: shema i priključci
Prije spajanja isključite mrežno napajanje i bateriju. Priključne stezaljke mogu se izvaditi; vodiče spajajte prema oznakama na vlastitoj pločici. Sljedeća shema odnosi se na upravljanje sa zaslonom i okretnim biračem.
| Priključak / konektor | Što se ovdje spaja |
|---|---|
| FLASH | Signalna svjetiljka, standardno 12 V DC, maks. 21 W. OU2 mijenja funkciju i napon; prije spajanja provjerite trenutačnu postavku. |
| LIGHT | Svjetla rampe, standardni krug 24 V DC, maks. 10 W; funkcija OU1. |
| OGI | Indikator rampe 24 V DC, maks. 10 W; njegovo ponašanje određuje OU3. |
| 24 V DC (+ / −) | Zasebno napajanje kompatibilne dodatne opreme: točan polaritet priključaka, tolerancija −30 % / +10 %, ukupno najviše 500 mA. |
| BlueBUS | Dvožilno napajanje i komunikacija kompatibilne dodatne opreme bez polariteta. |
| STOP | Kontakt NO, NC ili otpornik od 8,2 kΩ, bez polariteta +/−; vrsta se prepoznaje tijekom učenja. Naknadna promjena stanja zaustavlja ciklus. |
| SbS / OPEN / CLOSE | Beznaponski sklopni kontakti NO, bez polariteta, za pomicanje korak po korak, otvaranje ili zatvaranje. Dodjela In1–In3 može se promijeniti. |
| HP SbS | Beznaponski ulaz NO, bez polariteta, s visokim prioritetom; zadano In4 = 6. |
| LOOP1 / LOOP2 | Beznaponski kontakt NO izlaza vanjskog detektora, bez polariteta. Napajanje detektora odvojeno je i mora odgovarati njegovim specifikacijama; sama petlja ne spaja se na te ulaze. |
| MASTER–SLAVE | Komunikacija između dviju suprotnih rampi; sačuvajte vezu 1–1 i 2–2. |
| SAFETY | Sigurnosni kontakt NC preklopne rampe, ovisno o upotrijebljenoj opremi. |
| INTERNAL LIGHT | Vlastiti konektor za XBA7 ili XBA8, funkcija OU4. |
| ANTENNA / SM | Antena: središnji vodič i oplet spojite prema shemi; nije riječ o napajanju +/−. SM je namjenska utičnica za kompatibilni prijamnik; na nju se ne spaja vanjsko napajanje od 24 V. |
Napajanje dodatne opreme 24 V DC: plus i minus
Za napajanje kompatibilnog vanjskog prijamnika ili osvjetljenja prekidača s ključem upotrijebite zasebnu dvopolnu stezaljku od 24 V na HP SbS i LOOP1. Omogućuje 24 V DC, toleranciju −30 % / +10 %, najviše 500 mA ukupno za sve uređaje koji se napajaju s tog izlaza. Provjerite njihov napon, polaritet i zbroj potrošnje.
Gledano prema slici u nastavku, minus (−) je lijevo, a plus (+) desno. Ovaj raspored vrijedi za prikazanu stezaljku od 24 V; nemojte ga automatski primjenjivati na drugi priključak.
| Stezaljka BCU1 R10 | Priključivanje dodatne opreme |
|---|---|
| 24 V: minus (−) | Lijevi pol na slici → napojna stezaljka − / 0 V / GND uređaja, prema oznaci njegova napojnog ulaza. |
| 24 V: plus (+) | Desni pol na slici → napojna stezaljka + / +24 V uređaja predviđenog za taj raspon napona. |
| Upravljački kontakt | Ako uređaj upravlja rampom pomoću relejnog izlaza, spojite njegov COM i NO na dva pola odabranog ulaza SbS, OPEN ili CLOSE. To je beznaponski kontakt bez polariteta, odvojen od napajanja +/−. Na ulaz nemojte dovoditi napon napajanja. |
BlueBUS nema polaritet +/−: oba pola BlueBUS-a na TX-u i RX-u fotoćelije spojite paralelno na dva pola BlueBUS-a na upravljačkoj ploči. Fotoćelije EPMB ne spajaju se na zaseban pomoćni izlaz od 24 V. Stezaljke STOP, LOOP1/LOOP2 i upravljačke ulaze upotrebljavajte u skladu s vrstom njihova kontakta; one nisu napojni izlaz za dodatnu opremu.
Tijekom ispitivanja provjerite i ponašanje priključenih uređaja u odabranom načinu rada Stand-by. U tom načinu rada upravljačka ploča isključuje neke krugove; dostupnost potrebnog upravljanja i sigurnosnih funkcija treba ispitati na cijelom sklopu.
Fotoćelije BlueBUS i ulaz STOP
Fotoćelije EPMB spajaju se paralelno na dvije žice BlueBUS-a. TX i RX jednog para moraju imati istu adresu; drugi par mora imati drugu adresu. Za sigurnosnu zaštitu prolaza upotrijebite adrese FOTO, FOTO II, FOTO 1 ili FOTO 1 II, ovisno o položaju i funkciji. FA1/FA2 upravljačke su adrese za otvaranje i ne zamjenjuju sigurnosnu funkciju fotoćelija.
Nakon dodavanja ili uklanjanja fotoćelija ili promjene STOP-a provedite Set 1 i ponovno ispitajte sigurnosne funkcije. Nemojte isključivati STOP premošćivanjem kvara; priključivanje više sigurnosnih elemenata mora biti u skladu s njihovom vrstom i nadzorom.
Svjetla, signalna svjetiljka i semafor
XBA4 ugrađuju se u utor kraka prema vlastitim uputama. XBA7 i XBA8 spajaju se na INTERNAL LIGHT. Prije svake promjene OU1–OU4 provjerite napon i najveću snagu izlaza. Nemojte zamijeniti priključak semafora sa stezaljkom za uobičajenu vanjsku signalnu svjetiljku.
FLASH, LIGHT i OGI zasebni su upravljani izlazi. Raspored +/− stezaljke od 24 V na gornjoj slici ne određuje njihov polaritet. Za LED ili drugi polarizirani uređaj pridržavajte se oznake konkretnog izlaza upravljačke ploče i priključka odgovarajuće dodatne opreme; raspored polova nije naveden u ovoj shemi. XBA7/XBA8 spojite isporučenim priključkom INTERNAL LIGHT, a PS224 njegovim vlastitim priključkom BATTERY, ne na pomoćni izlaz od 24 V.
Prvo pokretanje i učenje
Prije uključivanja krak mora biti montiran sa svom opremom, uravnotežen i osiguran. Provjerite graničnike, prekidač smjera, sigurnosne elemente i slobodan prolaz. Nakon priključivanja na električnu mrežu trebali bi zasvijetliti zaslon i LED diode fotoćelija; prema zadanim postavkama signalna svjetiljka ne bi trebala svijetliti kada nema manevra.
1. Set → 1: učenje uređaja BlueBUS i STOP
- Okrećite birač dok ne pronađete Set.
- Kratko pritisnite birač, odaberite vrijednost 1 i ponovno pritisnite za potvrdu.
- Upravljačka jedinica prepoznaje priključene uređaje i vrstu ulaza STOP. Provedite učenje i kada nije priključena nikakva dodatna oprema.
Ako se pogreška E01 i dalje prikazuje, provjerite ožičenje i kompatibilnost; ponavljanje učenja bez uklanjanja uzroka nije dovoljno.
2. Set → 2: učenje mehaničkih položaja
- Deblokirajte motor, ručno postavite krak približno na 45° i blokirajte prijenosnik.
- Na biraču odaberite Set → 2 i potvrdite.
- Pustite upravljačku jedinicu da provede učenje cijelog hoda. Poluga za uravnoteženje mora dosegnuti postavljene mehaničke graničnike.
- Ako ih ne dosegne, zaustavite učenje pritiskom na birač, prilagodite mehanizam i počnite iznova. Nakon svakog prekida postupak se ponavlja od početka.
Izbornik 8.8.8. pokreće brzo zajedničko učenje uređaja i položaja. I pri tom odabiru najprije ručno postavite krak približno na 45° i blokirajte prijenosnik. Prostor za kretanje mora biti slobodan. Učenjem uređaja ni položaja ne pohranjuju se tipke daljinskog upravljača.
3. Provjera kretanja i sigurnosti
Tipkama OPEN i CLOSE izvedite nekoliko punih manevara. Krak bi trebao usporavati prije graničnika; ne smije zapinjati, naglo padati ni pretjerano vibrirati. Ispitajte svaki par fotoćelija, STOP, deblokiranje, prekid napajanja i eventualni Master–Slave.
Tehničar mora provjeriti i rizik da krak podigne osobu: ispitivanje se provodi s opterećenjem od 20 kg na sredini kraka a pri otvaranju krak se ne smije podići više od 50 cm iznad zatvorenog položaja. Silu udara izmjerite u skladu sa zahtjevima konkretne instalacije; fotoćelije ni smanjenje sile sami po sebi ne zamjenjuju cjelovitu procjenu rizika.
Programiranje BCU1 R10 pomoću okretnog birača
Upravljačka jedinica podešava se okretnim biračem i troznamenkastim zaslonom. Prije promjene zabilježite izvornu vrijednost; promjene sile, brzine i sigurnosnih funkcija zahtijevaju ponovno ispitivanje rampe.
- Okrećite birač u oba smjera da biste odabrali šifru parametra.
- Kratko ga pritisnite i otpustite. Prikazat će se pohranjena vrijednost; zaslon će stalno svijetliti.
- Okretanjem odaberite novu vrijednost. Pri odabiru zaslon treperi.
- Pritisnite i otpustite za potvrdu vrijednosti. Jedinica se vraća na odabir parametara.
Odabir ESC završava promjenu bez spremanja. Prikaz --- označava konfiguraciju postavljenu putem OVIEW; nije riječ o dodatnoj dostupnoj vrijednosti. U tablicama je potvrđena tvornička postavka istaknuta podebljanim slovima; na stvarnoj ploči vrijednosti su možda promijenjene tijekom montaže.
Radne funkcije F01–F09
| Parametar i namjena | Vrijednosti i način rada |
|---|---|
| F01 – Automatsko zatvaranje Primjenjuje se nakon potpunog otvaranja. | OFF – poluautomatski način rada: zatvaranje naredbom (tvornička postavka) On – zatvaranje nakon vremena t01 |
| F02 – Zatvaranje nakon fotoćelije Nakon otpuštanja odabranog sigurnosnog uređaja odbrojava vrijeme t10. | OFF – isključeno (tvornička postavka) 1 – otvoriti samo do otpuštanja fotoćelije: aktivacija zaustavlja kretanje, a nakon otpuštanja slijede t10 i zatvaranje 2 – potpuno otvoriti: aktivacija pokreće potpuno otvaranje; nova naredba za otvaranje tijekom t10 poništava naknadno zatvaranje 3 – potpuno otvoriti 2: kao vrijednost 2, ali nova naredba za otvaranje tijekom t10 ne poništava naknadno zatvaranje |
| F03 – Uređaj za F02 | 1 – fotoćelije i petlje konfigurirane kao fotoćelije (tvornička postavka) 2 – samo fotoćelije 3 – samo petlje konfigurirane kao fotoćelije |
| F04 – Zatvaranje nakon povratka napajanja Prije aktivacije procijenite sigurnost automatskog kretanja nakon nestanka struje. | OFF – isključeno (tvornička postavka) 1 – ako poluga nije zatvorena, nakon povratka napajanja prethodno će treptati tijekom t09, a zatim se zatvoriti 2 – ponovno aktivira automatsko zatvaranje ako je prije nestanka struje trajalo vrijeme pauze |
| F05 – Stanje pripravnosti Aktivira se nakon vremena t04; nova naredba ponovno pokreće rad. | OFF – isključeno (tvornička postavka) 1 – isključuje zaslon, BlueBUS, izlaze i dio unutarnjih krugova 2 – isključuje BlueBUS 4 – pri napajanju iz baterije automatski primjenjuje potpuno stanje pripravnosti |
| F06 – Sila pokretanja | OFF – isključeno (tvornička postavka) On – pri pokretanju iz otvorenog ili zatvorenog položaja nakratko koristi najveću snagu za svladavanje statičkog trenja |
| F07 – Hitno otvaranje Potrebna je priključena i ispravna baterija. | OFF – isključeno (tvornička postavka) On – pri nestanku mrežnog napajanja automatski otvara polugu |
| F09 – Master / Slave | OFF – glavna rampa Master (tvornička postavka) On – podređena rampa Slave; pogledajte postupak Master–Slave |
Vremena, brzine, sila i funkcije ulaza
| Parametar i namjena | Dostupne vrijednosti |
|---|---|
| 8.8.8. – Brzo učenje | Pokreće učenje sustava BlueBUS, STOP-a i položaja u jednom slijedu. Najprije ispunite preduvjete za pokretanje. |
| Set – Učenje | 1 – uređaji BlueBUS i STOP 2 – otvoreni i zatvoreni položaj |
| Prn – Program | 000 – osnovni program (tvornička postavka) 001 / 002 / 003 – namjenski prilagođeni programi; u pravilu se ne koriste |
| t01 – Pauza prije zatvaranja Aktivno pri F01 = On. | 0–250 s Tvornička postavka: 20 s |
| t02 – Predtreptanje pri otvaranju Vrijeme između uključivanja signalne lampe i početka otvaranja. | 0–5,0 s Tvornička postavka: 0 s |
| t03 – Predtreptanje pri zatvaranju Vrijeme između uključivanja signalne lampe i početka zatvaranja. | 0–5,0 s Tvornička postavka: 0 s |
| t04 – Odgoda stanja pripravnosti Vrijeme od završetka manevra do aktivacije uključene funkcije F05. | 0–60 s Tvornička postavka: 60 s |
| t06 – Odgoda elektromagneta Nakon isključivanja elektromagnetske brave čeka prije otvaranja. Postavlja se parametrom t06 na navedenoj ploči BCU1 R10. | 0–3,0 s Tvornička postavka: 0,2 s |
| t07 – Trajanje dodatnog svjetla Vrijeme svijetljenja izlaza postavljenog kao dodatno svjetlo. | 0–250 s Tvornička postavka: 60 s |
| t09 – Predtreptanje nakon povratka napajanja Koristi ga funkcija F04. | 0–20 s Tvornička postavka: 5 s |
| t10 – Zatvaranje nakon fotoćelije Vrijeme nakon otpuštanja uređaja kada je funkcija F02 uključena. | 0–250 s Tvornička postavka: 5 s |
| SPO – Brzina otvaranja | 1 – najniža 2 – razina 2 3 – razina 3 4 – najviša (tvornička postavka) |
| SPC – Brzina zatvaranja | 1 – najniža 2 – razina 2 3 – razina 3 4 – najviša (tvornička postavka) |
| SLO – Usporavanje pri otvaranju | 1 – najniža brzina 2 – srednja brzina (tvornička postavka) 3 – najviša brzina |
| SLC – Usporavanje pri zatvaranju | 1 – najniža brzina 2 – srednja brzina (tvornička postavka) 3 – najviša brzina |
| PLO – Položaj usporavanja pri otvaranju Razlika između krajnjeg položaja i početka usporavanja. | 1 – 0° (tvornička postavka) 2 – približno 10° 3 – približno 20° |
| PLC – Položaj usporavanja pri zatvaranju Razlika između krajnjeg položaja i početka usporavanja. | 1 – 0° (tvornička postavka) 2 – približno 10° 3 – približno 20° |
| FrO – Sila pri otvaranju Ne zamjenjuje mehaničko uravnoteženje. | 1 – najniža 2 – razina 2 3 – srednja (tvornička postavka) 4 – razina 4 5 – razina 5 6 – najviša |
| FrC – sila pri zatvaranju Ne zamjenjuje mehaničko uravnoteženje. | 1 – najniža 2 – razina 2 3 – srednja (tvornička postavka) 4 – razina 4 5 – razina 5 6 – najviša |
| tF – Vrijeme aktiviranja ograničenja sile Veća vrijednost produljuje vrijeme potrebno za prepoznavanje prepreke. | 3–32, svaka jedinica = 30 ms Raspon 90–960 ms Tvornička postavka: 3 = 90 ms |
| In1 – Ulaz SbS | Dostupni kodovi: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Tvornička postavka: 1 Značenje kodova ulaza; za In2 kod 25 upravlja samo Masterom. |
| In2 – Ulaz OPEN | Dostupni kodovi: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Tvornička postavka: 3 Značenje kodova ulaza; za In2 kod 25 upravlja samo Masterom. |
| In3 – Ulaz CLOSE | Dostupni kodovi: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Tvornička postavka: 4 Značenje kodova ulaza; za In2 kod 25 upravlja samo Masterom. |
| In4 – Ulaz HP SbS | Dostupni kodovi: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Tvornička postavka: 6 Značenje kodova ulaza; za In2 kod 25 upravlja samo Masterom. |
| SE1 – Slijed koraka | 1 – industrijski način: poluautomatsko otvaranje, zatvaranje uz držanje naredbe 2 – otvori – zaustavi – zatvori – zaustavi 3 – otvori – zaustavi – zatvori – otvori 5 – stambeni način korak-po-korak (tvornička postavka) 6 – upravljanje držanjem naredbe |
| SE3 – Slijed OPEN | 1 – otvori – zaustavi – otvori 2 – stambeni način otvaranja (tvornička postavka) 3 – otvaranje držanjem naredbe |
| SE4 – Slijed CLOSE | 1 – zatvori – zaustavi – zatvori 2 – stambeni način zatvaranja (tvornička postavka) 3 – zatvaranje držanjem naredbe |
| SE5 – Funkcija fotoćelije pri zatvaranju | 1 – zaustavljanje i promjena smjera u otvaranje (tvornička postavka) 4 – privremeno zaustavljanje; otvaranje nakon oslobađanja fotoćelije 5 – privremeno zaustavljanje; zatvaranje nakon oslobađanja fotoćelije |
| SE6 – STOP pri otvaranju | 1 – odmah zaustaviti 2 – zaustaviti i kratko promijeniti smjer u zatvaranje (tvornička postavka) |
| SE7 – STOP pri zatvaranju | 1 – odmah zaustaviti 2 – zaustaviti i kratko promijeniti smjer u otvaranje (tvornička postavka) |
| SE8 – Prepreka pri otvaranju | 2 – zaustaviti i kratko promijeniti smjer u zatvaranje (tvornička postavka) 3 – zaustaviti i potpuno promijeniti smjer u zatvaranje |
| SE9 – Prepreka pri zatvaranju | 2 – zaustaviti i kratko promijeniti smjer u otvaranje 3 – zaustaviti i potpuno promijeniti smjer u otvaranje (tvornička postavka) |
| LO1 – Funkcija LOOP1 | 1 – otvori – otvori, NO kontakt (tvornička postavka) 2 – zatvori – zatvori, NO kontakt 4 – fotoćelija, NC kontakt |
| LO2 – Funkcija LOOP2 | 1 – otvori – otvori, NO kontakt 2 – zatvori – zatvori, NO kontakt (tvornička postavka) 4 – fotoćelija, NC kontakt |
Pri upravljanju držanjem naredbe krak se pomiče samo dok je kontakt aktivan. Stambeni način ograničava prekid otvaranja dodatnim naredbama; prije uporabe provjerite njegovo ponašanje u vlastitoj konfiguraciji. F02 određuje naknadno zatvaranje nakon oslobađanja zaštite, a SE5 određuje reakciju kraka pri aktiviranju tijekom zatvaranja — te se postavke ne smiju zamijeniti.
Značenje kodova naredbi In1–In4
| Kod | Naredba |
|---|---|
| 0 | Bez naredbe. |
| 1 | Korak-po-korak prema SE1. |
| 3 | Otvaranje prema SE3. |
| 4 | Zatvaranje prema SE4. |
| 6 | Korak-po-korak s visokim prioritetom, djeluje i kada je softverski blokirano. |
| 7 | Otvoriti i softverski blokirati. |
| 8 | Zatvoriti i softverski blokirati. |
| 11 | Uključiti vremenski upravljano dodatno svjetlo; gasi se nakon podešenog vremena. |
| 12 | Uključiti/isključiti dodatno svjetlo; primjenjuje se i podešeno vrijeme. |
| 16 | Fotoćelija. |
| 19 | Softverski deblokirati i otvoriti. |
| 20 | Softverski deblokirati i zatvoriti. |
| 21 | Omogućiti otvaranje putem naredbenih fotoćelija BlueBUS. |
| 22 | Onemogućiti otvaranje putem naredbenih fotoćelija BlueBUS. |
| 25 | Korak-po-korak za Master i Slave; na In2 upravlja samo Masterom. Prije rada provjerite dodjelu ispitivanjem oba kraka. |
| 26 | Otvoriti Master i Slave. |
| 27 | Zatvoriti Master i Slave. |
| 28 | Korak-po-korak samo za Slave. |
| 29 | Otvoriti samo Slave. |
| 30 | Zatvoriti samo Slave. |
Izlazi OU1–OU4 i signalizacija
Promjena funkcije može promijeniti i napon izlaza. Vanjske funkcije 24 V imaju ograničenje od 10 W na odgovarajućem izlazu; svjetlosni signalizator 12 V na FLASH-u ima ograničenje od 21 W. Prije spajanja uvijek provjerite uređaj, napon i snagu. INTERNAL LIGHT je priključak namijenjen vlastitom modulu XBA7/XBA8.
| Izlaz | Kod i funkcija |
|---|---|
| OU1 – LIGHT | 0 – svjetlosni signalizator 24 V 1 – OGI indikator 2 – zatvorena rampa 3 – otvorena rampa 4 – trepćuće svjetlo rampe (tvornička postavka) 5 – indikator održavanja 6 – dodatno svjetlo 8 – crveni semafor 9 – zeleni semafor 10 – radijski kanal 1 11 – radijski kanal 2 12 – radijski kanal 3 13 – radijski kanal 4 14 – elektromagnet za zaključavanje |
| OU2 – FLASH | 0 – svjetlosni signalizator 24 V 1 – svjetlosni signalizator 12 V (tvornička postavka) 2 – OGI indikator 3 – zatvorena rampa 4 – otvorena rampa 5 – trepćuće svjetlo rampe 6 – indikator održavanja 7 – dodatno svjetlo 9 – crveni semafor 10 – zeleni semafor 11 – radijski kanal 1 12 – radijski kanal 2 13 – radijski kanal 3 14 – radijski kanal 4 15 – elektromagnet za zaključavanje |
| OU3 – OGI | 0 – svjetlosni signalizator 24 V 1 – OGI indikator 2 – zatvorena rampa (tvornička postavka) 3 – otvorena rampa 4 – trepćuće svjetlo rampe 5 – indikator održavanja 6 – dodatno svjetlo 8 – crveni semafor 9 – zeleni semafor 10 – radijski kanal 1 11 – radijski kanal 2 12 – radijski kanal 3 13 – radijski kanal 4 14 – elektromagnet za zaključavanje |
| OU4 – INTERNAL LIGHT | 0 – svjetlosni signalizator (tvornička postavka) 1 – OGI indikator 2 – zatvorena rampa 3 – otvorena rampa 4 – dodatno svjetlo 5 – crveni semafor 6 – zeleni semafor 7 – jednosmjerni semafor 8 – naizmjenični jednosmjerni semafor 9 – semafor za pješake |
| Način signalizacije | Značenje |
|---|---|
| Svjetlosni signalizator | Treperi tijekom manevra: uključen 0,5 s / isključen 0,5 s. |
| OGI | Zatvoreno: ne svijetli; otvaranje: sporo treperenje; zatvaranje: brzo treperenje; otvoreno: svijetli. |
| Zatvorena / otvorena rampa | Svijetli samo u odabranom krajnjem položaju. |
| Trepćuće svjetlo rampe | Treperi u intervalima od 0,5 s, čak i kada rampa miruje. |
| Održavanje | Ispod 80 % postavljenog broja: svijetli 2 s na početku otvaranja. Od 80 do 100 %: treperi tijekom manevra. Iznad 100 %: neprestano treperi. |
| Dodatno svjetlo | Svijetli tijekom kretanja i nakon njega, sve dok ne istekne t07. |
| Crveni semafor | Sporo treperi tijekom zatvaranja, svijetli kada je zatvoreno, a inače je ugašen. |
| Zeleni semafor | Sporo treperi tijekom otvaranja, svijetli kada je otvoreno, a inače je ugašen. |
| Radijski kanali | Naredba odgovarajućeg kanala aktivira izlaz; pritom se zanemaruje njezina naredba namijenjena upravljačkoj jedinici. |
| Elektromagnet za zaključavanje | Aktivan je kada je rampa zatvorena; prije otvaranja isključuje se, a primjenjuje se vrijeme odgode elektromagneta (provjerite oznaku t06/t05 na vlastitoj ploči). |
| OU4 = 7 | Zeleno svjetlo kada je rampa otvorena, crveno u svim ostalim stanjima. |
| OU4 = 8 | Za unutarnju stranu upotrijebite In2 ili LOOP1 postavljen na otvaranje; za vanjsku stranu In3 ili LOOP2 postavljen na otvaranje. Zeleno svjetlo dodjeljuje se strani s koje je izdana naredba, a nasuprotna strana svijetli crveno. Kada je rampa zatvorena ili se zatvara, obje strane svijetle crveno. |
| OU4 = 9 | Kada je rampa zatvorena, unutra svijetli zeleno, a vani crveno; kada je otvorena, obrnuto. U međupoložajima obje strane svijetle crveno. |
Brojači, verzije i servisni podaci
| Izbornik | Namjena |
|---|---|
| MnP – Postavljeni broj manevara | Nakon pritiska prikazuju se redom a = jedinice, b = tisuće, c = milijuni. Koristi se za signalizaciju održavanja. |
| MnE – Izvršeni broj manevara | Nakon pritiska prikazuju se redom t = jedinice, u = tisuće, v = milijuni. |
| ErS – Brisanje | 1 – uređaji; 2 – položaji; 3 – vrijednosti funkcija; 5 – sve. Postupak i naknadno učenje. |
| Fir – Verzija firmvera | Dva pritiska prikazuju dva troznamenkasta dijela identifikacije. |
| Hdr – Verzija hardvera | Tri pritiska prikazuju tri troznamenkasta dijela identifikacije. |
| din – Dijagnostika ulaza | Stanja ulaza i zaslona. |
Servisni brojač ne zamjenjuje se nuliranjem ploče. Poništite ga pomoću OVIEW tek nakon obavljenog i evidentiranog održavanja.
Dvije nasuprotne rampe: Master–Slave
Moguće je sinkronizirati dvije kompletne rampe. Svaka ima vlastiti motor, upravljačku jedinicu i napajanje; ne spajaju se kao dva motora na jednoj ploči. Spojite komunikacijske priključke 1–1 i 2–2 kabelom 2 × 1 mm² do 20 m.
- Na obje rampe dovršite montažu, namjestite smjer i ravnotežu te izvedite električno spajanje.
- Na podređenoj rampi izvedite Set 1 i Set 2, namjestite njezine brzine, usporavanje i silu, a zatim postavite F09 = On.
- Na glavnoj rampi izvršite Set 1 i Set 2. Do tada Slave može prijaviti pogrešku komunikacije E05.
- S glavne jedinice izdajte naredbu i provjerite kretanje obiju rampi i sigurnosnih uređaja.
Zajednički BlueBUS uređaji i prijamnik pripadaju na Master. Vlastite naredbe SbS/OPEN/CLOSE na uređaju Slave mogu upravljati samo njegovom rampom. Brzina, usporavanje, položaj usporavanja i sila podešavaju se zasebno za svaku rampu. Za rezervno napajanje treba svaka rampa vlastiti PS224.
Daljinsko upravljanje i rezervno napajanje
Prijamnik i daljinski upravljači
Ploča ima SM utičnicu za kompatibilni prijamnik. Trenutačni odabir OXIBD omogućuje korištenje odgovarajućih daljinskih upravljača, primjerice ON2E. Prijamnik priključujte dok su mrežno napajanje i baterija isključeni. Daljinske upravljače pohranite i obrišite prema uputama za konkretni prijamnik; reset upravljačke ploče ne zamjenjuje njegov postupak za radijski prijamnik.
PS224 tijekom nestanka struje
PS224 priključuje se tek nakon dovršetka montaže i programiranja: isključite mrežno napajanje, postavite bateriju i priključite predviđeni kabel na priključak za rezervno napajanje; zatim ponovno uključite mrežno napajanje. Način rada F05 = 4 može ograničiti potrošnju pri napajanju iz baterije. Funkcija F07 = On nalaže otvaranje u slučaju nestanka mrežnog napajanja, ako je baterija priključena; nije uključena prema zadanim postavkama.
Solemyo SYKCE30 drukčiji je način napajanja. Pri priključivanju sustava Solemyo rampa ne smije istodobno biti priključena na mrežu od 230 V. Kapacitet izvora napajanja procijenite prema broju ciklusa i priključenoj dodatnoj opremi.
Dijagnostika i otklanjanje kvara
Najprije utvrdite kôd na zaslonu ili broj kratkih treptaja. Dijagnostički niz ponavlja se nakon stanke od približno 1 s; uobičajeno treperenje tijekom kretanja nije kôd kvara.
| Kôd / signal | Što provjeriti |
|---|---|
| E01 / 1 treptaj | Promjena ili neučeni BlueBUS/STOP uređaji. Provjerite ožičenje, a zatim Set 1. |
| E02 | Položaji nisu naučeni; nakon provjere graničnika i uravnoteženosti izvršite Set 2. |
| E03 | Zamijenjeni granični prekidači; provjerite smjer i njihovo električno ožičenje. |
| E04 | Nema signala enkodera; tehničar treba provjeriti priključak i kabel senzora. |
| E05 | Pogreška komunikacije Master–Slave; provjerite polaritet i učenje obiju rampi. |
| E06 / 5 treptaja | Pogreška memorije parametara. Nakon isključivanja i ponovnog uključivanja svih izvora napajanja pokušajte ponovno; ako se problem nastavi, potreban je servis, po potrebi potpuno resetiranje i novo učenje. |
| E07 / 7 treptaja | Interna pogreška elektronike. Isključite sve izvore napajanja; ako se pogreška ponovi, organizirajte servis. |
| E08 | Konfiguracija vrste rampe; tehničar treba provjeriti tvorničke postavke ploče. |
| E09 / 9 treptaja | Softverska blokada. Unesite predviđenu naredbu za deblokadu, po potrebi HP SbS; ne radi se o mehaničkom deblokiranju ključem. |
| E10 | Nedostaje sigurnosni kontakt NC ili granični prekidač; provjerite SAFETY i prekidače. |
| E11 | Kratki spoj na BlueBUS-u. Provjerite vodove i uređaje; nakon otklanjanja uzroka ponovite naredbu. |
| I02 / 2 treptaja | Aktivna fotoćelija. Uklonite prepreku, očistite optiku i provjerite poravnanje. |
| I03 / 3 treptaja | Aktivirana je zaštita od prekoračenja sile. Najprije provjerite uravnoteženost, trenje i graničnike. Silu nemojte povećavati kako biste prikrili mehanički kvar. |
| I04 / 4 treptaja | Aktiviran je STOP. Pronađite uzrok u priključenom uređaju; nemojte zaobilaziti sigurnosni ulaz. |
LED i način rada din
STOP svijetli kad je ulaz normalno omogućen; kad se ugasi, to znači da je aktiviran. LED-ice SbS, OPEN, CLOSE i HP SbS svijetle kad je naredba aktivna. Status FC1/FC2 ovisi o prekidaču RH/LH: kod RH-a FC1 se gasi u zatvorenom, a FC2 u otvorenom položaju; kod LH-a je obrnuto.
Izbornik din prikazuje ulaze segmentima zaslona. Prva znamenka: A1 = Loop1, B1 = Close, C1 = HP SbS, D1 = Loop2, E1 = Open, F1 = SbS; dp1 treperi jednom u sekundi dok je ploča u pogonu. Druga znamenka prikazuje granične prekidače, tipke, odabrani smjer i napajanje iz baterije; treća fotoćelije i priključeni uređaj Slave. Pogrešan smjer ispravite na mehanici i prekidaču, a ne nasumičnom zamjenom žica.
Brisanje postavki i novi početak
Na biraču odaberite ErS, pritisnite, odaberite željenu vrijednost i potvrdite. 1 briše naučene uređaje, 2 položaje, 3 vrijednosti funkcija, 5 sve podatke upravljačke jedinice. Nakon potpunog brisanja ponovno izvršite Set 1, Set 2, podešavanje i sigurnosne provjere.
Reset ploče ne poništava broj izvršenih ciklusa. Brojač servisa nakon stvarno obavljenog održavanja poništite putem OVIEW. Brisanje daljinskih upravljača dio je postupka za konkretan prijamnik.
Ručno deblokiranje poluge
U slučaju nestanka struje, kvara ili tijekom montaže zaustavite rad, isključite napajanje i osigurajte slobodan prostor. Pridržavajte polugu; nepravilno uravnotežena poluga može se sama pokrenuti.
- Umetnite ključ za deblokiranje i okrenite ga za 180° ulijevo ili udesno.
- Ručno pomaknite polugu u željeni položaj.
- Za nastavak rada motora vratite ključ u početni položaj i izvucite ga. Provjerite je li poluga osigurana i je li upravljanje sigurno ponovno uspostavljeno.
Održavanje i vijek trajanja
Za postojeći sklop s BCU1 R10 planirajte stručni pregled najkasnije nakon 6 mjeseci ili 20 000 ciklusa, ovisno o tome što nastupi prije. Pri intenzivnoj upotrebi broj ciklusa može se dosegnuti znatno ranije. Provjerite uravnoteženost i nakon promjene opreme poluge.
Tehničar će isključiti sve izvore napajanja te provjeriti koroziju, sidrenje, vijke i pričvršćenje opruge, zazor vratila, stanje poluge i ispravnost deblokiranja. Nakon ponovnog uključenja napajanja ponovit će ispitivanja sigurnosnih uređaja i sile. Servis i eventualnu zamjenu opruge upišite u evidenciju održavanja.
Čimbenici koji utječu na procijenjeni vijek trajanja
| Utjecaj | Indeks opterećenja |
|---|---|
| Zglob za preklapanje XBA11 | 20 % |
| Brzina, razina 2 | 0 % |
| Brzina, razina 3 | 15 % |
| Brzina, razina 4 | Indeks za izračunavanje iz ovog grafikona nije definiran. |
| Aktivacije fotoćelija u više od 10 % ciklusa | 15 % |
| Aktivacije funkcije STOP u više od 10 % ciklusa | 10 % |
| Mobilni nosač WA12 | Nedopušteno |
| Sol u okolišu | 10 % |
| Prašina / pijesak | 5 % |
| Podbranik | Nedopušteno |
| Temperatura iznad 40 °C ili ispod 0 °C | 5 % |
| Postavljena sila FrO / FrC | Razina 4: 5 % Razina 6: 10 % Na razini 5 nemojte upotrebljavati ovaj grafikon za izračun broja ciklusa. |
Tablica i grafikon moraju odgovarati konkretnoj izvedbi rampe. Zbrojite indekse primjenjivih utjecaja, pronađite zbroj na vodoravnoj osi i očitajte procijenjeni broj ciklusa na okomitoj osi. Ako za odabranu postavku ne postoji jednoznačan indeks ili je zbroj izvan raspona grafikona, nemojte iz njega procjenjivati broj ciklusa. Procjena pretpostavlja pravilnu montažu i redovito održavanje; ne jamči broj ciklusa niti je razlog za odgađanje servisa.
Tehničke značajke rampe NICE M3BAR
| Parametar | Vrijednost |
|---|---|
| Model | NICE M3BAR – bez poluge |
| Tip | Elektromehanička rampa s motorom 24 V DC i ugrađenom upravljačkom jedinicom |
| Upravljačka jedinica | BCU1 R10 (XBA3 R10) |
| Mrežno napajanje | 230 V AC, 50/60 Hz |
| Napon motora | 24 V DC |
| Potrošnja struje | 1,3 A |
| Maksimalna snaga pri pokretanju | 150 W |
| Snaga pri nazivnom momentu | 40 W |
| Vrijeme ciklusa | 1,5–4 s |
| Moment pri pokretanju | 100 Nm |
| Nazivni moment | 30 Nm |
| Maks. frekvencija pri nazivnom momentu | 500 ciklusa/h |
| Svijetla širina prolaza | 2,32–2,82 m |
| Stupanj zaštite | IP54 |
| Radna temperatura | −20 do +55 °C |
| Dimenzije kućišta | 400 × 299 × 1 215 mm (širina × dubina × visina) |
| Masa | 80 kg |
| Razred izolacije | I |
| Rezervno napajanje | PS224 |
Parametri vrijede pri referentnoj temperaturi od približno 20 °C. Zahtjeve konkretne instalacije procjenjujte uzimajući u obzir duljinu poluge, dodatnu opremu, uravnoteženost i sigurnosna ispitivanja.
Dimenzijski crtež uključuje i vanjske izbočene dijelove te prikazuje detaljne montažne dimenzije. Za pozicioniranje nemojte se oslanjati samo na zaokružene dimenzije kućišta navedene u tablici.
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
