Opis proizvoda NICE MyMoonBus MOMB – beskontaktni čitač kartica s tehnologijom BlueBUS
NICE ERA Transponder Reader ETPB s novim dizajnom zamjena je za beskontaktni čitač NICE MyMoonBus MOMB.
Čitač kartica NICE MyMoonBus MOMB je uređaj koji omogućuje ulaz u objekt, odnosno upravljanje pogona vratima ili drugom automatizacijom samo ovlaštenim osobama. Toj je osobi dodijeljena kartica (ili privjesak), koja se nakon prinošenja čitaču kartica šalje pogonu naredbu. Kartice se pohranjuju u memoriju čitača, tako da sama kartica ne pohranjuje nikakve podatke pa se njome može upravljati neograničenim brojem automatiziranih sustava. Čitač NICE MOMB komunicira s pogonom putem sustava BlueBUS, pri čemu je čitač povezan s upravljačkom jedinicom samo dvožilnim kabelom kod kojeg nije potrebno paziti na polaritet. Na jedan pogon moguće je priključiti do četiri čitača kartica, pri čemu se za svaki pomoću premosnika postavlja jedinstvena adresa, čime pogon može prepoznati koji je čitač koji.
U memoriju čitača moguće je pohraniti do 255 kartica, ili privjesaka.
Čitač podržava dva načina programiranja: jednostavni za brzo i jednostavno korištenje te profesionalni za naprednu kontrolu pristupa.
Udaljenost detekcije, uz pravilnu instalaciju, iznosi 4-8 centimetara.
Moguće je programirati samo određeni broj pristupa za pojedinu karticu, primjerice za posjetitelje.
Moguće je programirati funkciju trajnog blokiranja pogona i njegova ponovnog deblokiranja.
Sadržaj
Instalacija i električno povezivanje čitača
Programiranje čitača NICE MyMoonBus MOMB
Programiranje u jednostavnom načinu rada
Programiranje u profesionalnom načinu rada
- Izrada GLAVNIH kartica
- Programiranje kartica
- Brisanje kartice
- Provjera broja kartica
- Programiranje kartice za ograničen broj korištenja
- Postavljanje trajnog blokiranja ili deblokiranja memorije
- Brisanje cijele memorije pomoću GLAVNE kartice
Dodatne funkcije čitača NICE MyMoonBus MOMB
Dodavanje nove obične kartice pomoću već pohranjene kartice
Brisanje cijele memorije
Promjena vrste prve i druge naredbe
Dijagnostika prema vrsti problema
Dijagnostika pomoću treptanja
Tehničke značajke čitača
Instalacija i električno povezivanje čitača NICE MyMoonBus MOMB
Prije postavljanja čitača potrebno je pripremiti odgovarajuću podlogu i dovesti kabel do mjesta instalacije. Kabel bi trebao biti odspojen od pogona, odnosno ne bi smio biti pod naponom. Obično se koristi dvožilni kabel 2x0,5mm2, no preporučujemo da po potrebi provjerite priručnik za konkretnu upravljačku jedinicu pogona.
Postupak postavljanja je sljedeći:

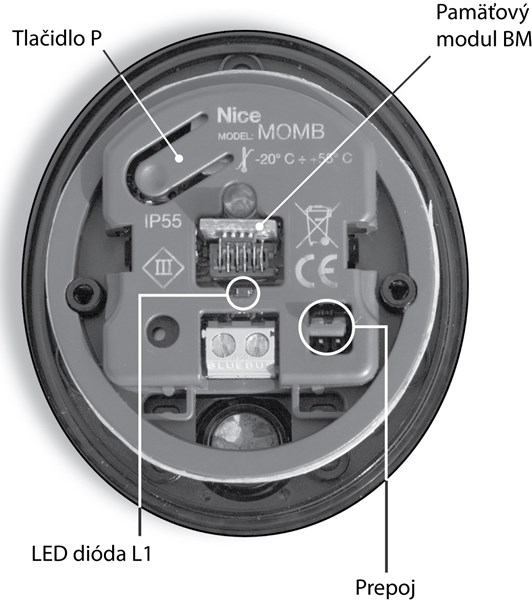

- Skinite poklopac, odvrnite dva vijka i uklonite kućište čitača. Postavljanje izgleda ovako:

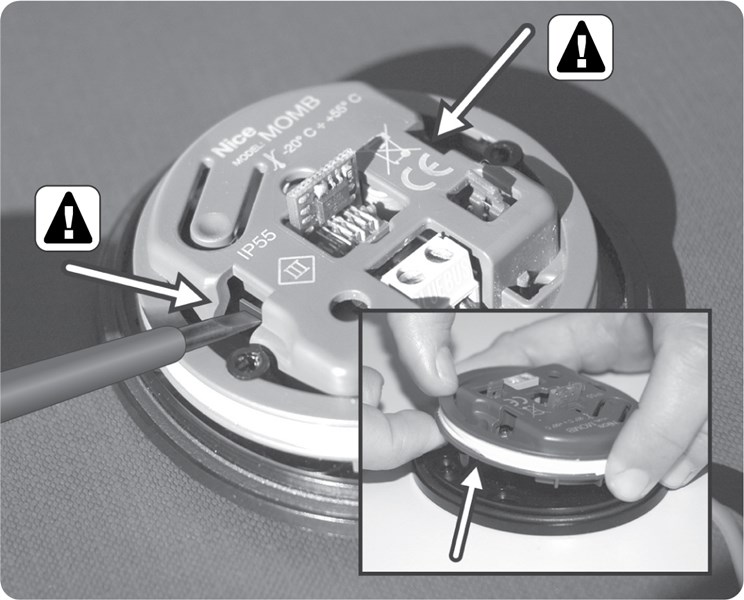

- Na otvorenom čitaču odvijačem najprije pritisnite jednu kopču, zatim drugu i uklonite elektronički dio čitača. Pazite da pritom odvijačem ne oštetite tiskanu pločicu, pogledajte sliku:

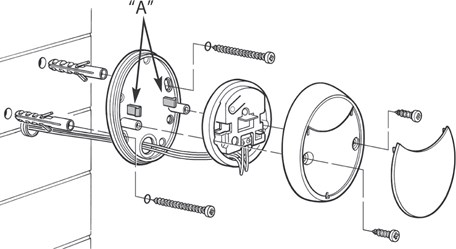

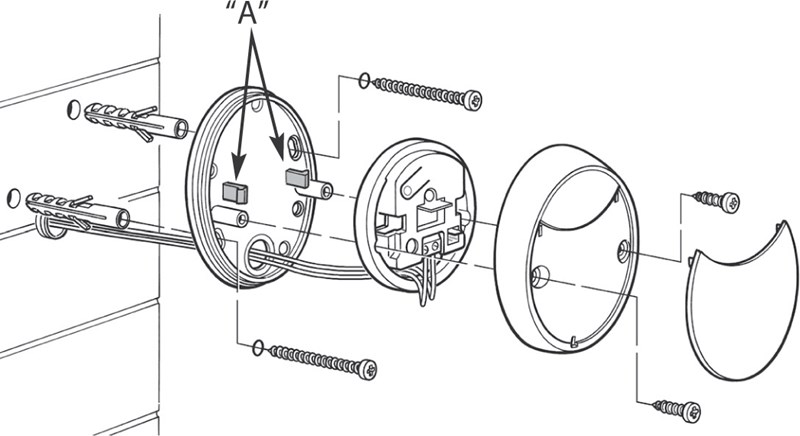

- U donjem plastičnom dijelu napravite potrebne rupe (obično su dovoljne dvije) za vijke kojima ćete pričvrstiti čitač na podlogu.

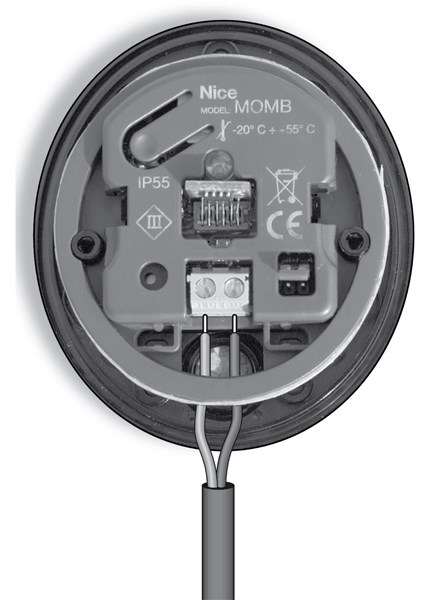

- Provucite dovedeni kabel kroz otvor u donjem dijelu i spojite ga na priključnu stezaljku BlueBUS prema slici:

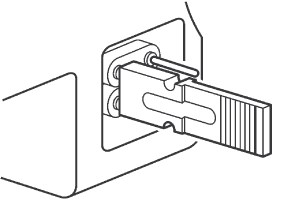

- Ako na pogon priključujete više čitača, morate postaviti jedinstvenu adresu pomoću premosnika. Ako priključujete samo jedan čitač, možete preskočiti ovaj korak. Za svaki čitač upotrijebite drugi premosnik:

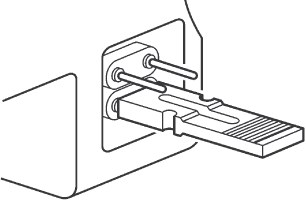

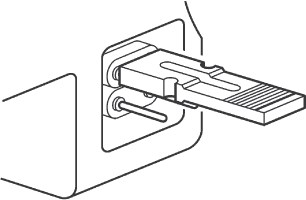

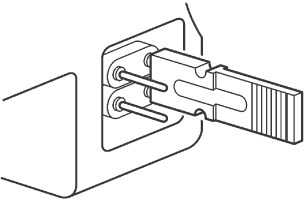

Prvi MOMB Drugi MOMB
Treći MOMB Četvrti MOMB
- Možete priključiti napajanje i, ako čitač počne treptati, sve je u redu (čitač će treptati određenim slijedom, ovisno o vrsti umetnute memorije; pogledajte vrsta memorije). Pričvrstite čitač vijcima na podlogu, utisnite elektronički dio, postavite kućište pomoću dva vijka i zatim utisnite poklopac.
Preostaje još samo programirati čitač.
Programiranje čitača NICE MyMoonBus MOMB
Čitač se može programirati na dva načina:
- jednostavnim za brzo i jednostavno korištenje
- i profesionalnim za naprednu kontrolu pristupa.
Način programiranja treba odabrati dok je memorija čitača još prazna. U suprotnom, za promjenu načina programiranja prvo ćete morati izbrisati cijelu memoriju.
Vrste naredbi
Čitač može slati dvije naredbe pogonu. Kartici možete dodijeliti prvu naredbu, drugu naredbu ili obje naredbe. Način upravljanja je sljedeći:
| Statički I. | Samo prva naredba – prislonite karticu i čitač će poslati prvu naredbu |
|---|---|
| Statička II. | Samo druga naredba – prislonite karticu i čitač će poslati drugu naredbu |
| Dinamička |
Obje naredbe
|
Napomena: Dakle, možete imati kartice koje šalju samo prvu naredbu, kartice koje šalju samo drugu naredbu i, naravno, kartice koje šalju obje naredbe.
Dostupne naredbe razlikuju se ovisno o modelu pogona, ali obično su to sljedeće naredbe:
| Broj naredbe | Opis naredbe |
|---|---|
| 1. | Koračno upravljanje (zadano kao Statička naredba I.) |
| 2. | Otvaranje |
| 3. | Zatvaranje |
| 4. | Djelomično otvaranje (zadano kao Statička naredba II.) |
| 5. | STOP (zaustavljanje vrata) |
| 6. | Rasvjeta |
Zadanu naredbu za Statičku naredbu I. i Statičku naredbu II. i Dinamičku naredbu možete promijeniti programiranjem promjene naredbe.
Programiranje u jednostavnom načinu rada
- Pritisnite tipku P za ulazak u početno programiranje.
- Čitač će početi emitirati zvučne signale u pravilnim intervalima.
- U roku od 30 sekundi pohranite prvu karticu u memoriju.
- Na raspolaganju su vam tri mogućnosti (vidi Vrste naredbi):
- Statička I. – prislonite karticu na čitač jedan put
- Statička II. – prislonite karticu na čitač dva puta
- Dinamička – prislonite karticu na čitač tri puta
U roku od 10 sekundi uvijek možete pohraniti sljedeću karticu prema točki 4., ako istekne 10 sekundi, a vi tijekom tog vremena niste prislonili nijednu karticu, početno programiranje završava, a daljnje dodavanje kartica morate obaviti prema drugom postupku programiranja – postupku dodavanja nove kartice pomoću već uparene kartice.
U jednostavnom načinu rada možete:
- Dodati kartice pomoću već uparene kartice
- Izbrisati cijelu memoriju
- Promijeniti vrstu prve i druge naredbe
Programiranje u profesionalnom načinu rada
U profesionalnom načinu rada funkcijama se upravlja i programira pomoću jedne ili dviju takozvanih MASTER kartica, koje se određuju na početku programiranja. Osim toga, pomoću njih možete blokirati i deblokirati pogon tako da druge kartice ne reagiraju. Na primjer, ujutro možete otvoriti vrata, a zatim ih blokirati pomoću MASTER kartice kako ih nitko ne bi zatvorio; navečer možete deblokirati vrata, zatvoriti ih i ponovno ih blokirati preko noći kako ih nitko ne bi otvorio. MASTER kartice se, naravno, mogu koristiti i na drugim čitačima MOMB kao obične kartice.
Čitač može zapamtiti dvije MASTER kartice:
- MASTER1 – upravlja svim karticama koje zadaju Statičku naredbu I.
- MASTER2 – upravlja svim karticama koje zadaju Statičku naredbu II.
Tako nastaju dvije skupine kartica, pri čemu kartica može pripadati samo jednoj skupini i stoga može zadavati samo jednu naredbu. Ako vam ovo rješenje ne odgovara, jednu karticu možete programirati i kao MASTER1 i kao MASTER2. U tom ćete slučaju imati samo jednu skupinu kartica kojima se mogu dodijeliti naredbe Statička I., Statička II. ili Dinamička.
Izrada MASTER kartica
Izrada dviju MASTER kartica (jedne MASTER1, druge MASTER2)
Ovim postupkom izrađuju se dvije MASTER kartice, od kojih svaka upravlja svojom skupinom običnih kartica. Tako nastaju dvije skupine kartica: jedna koristi samo Statičku naredbu I., a druga samo Statičku naredbu II.
Izrada prve MASTER1 kartice
- Ovaj postupak možete provesti samo ako je memorija čitača prazna
- Prislonite željenu MASTER1 karticu ispred čitača i držite je ondje najmanje 5 sekundi
- Nakon 5 sekundi čitač će emitirati tri tona, a zatim još jedan
- Zatim odmaknite karticu = MASTER1 kartica je spremna
Izrada druge MASTER2 kartice
- Ovaj postupak možete provesti samo ako je MASTER1 kartica već pohranjena
- Prislonite željenu MASTER2 karticu ispred čitača i držite je ondje najmanje 5 sekundi
- Nakon 5 sekundi čitač će emitirati tri tona, a zatim još jedan
- Zatim odmaknite karticu = MASTER2 kartica je spremna
Izrada jedinstvene MASTER kartice (koja je istodobno MASTER1 i MASTER2)
Ovim ćete postupkom izraditi jedinstvenu MASTER karticu koja upravlja svim običnim karticama kojima se mogu dodijeliti naredbe Statička I., Statička II. ili Dinamička.
Postupak je jednak kao pri izradi dviju MASTER kartica, MASTER1 i MASTER2, samo ćete u oba slučaja upotrijebiti istu karticu.
Programiranje kartica
Programiranje u načinu rada s dvjema MASTER karticama (Statička naredba I. i Statička naredba II.)
Programiranje Statičke naredbe I. pomoću kartice MASTER1
Ovim se postupkom u memoriju pohranjuju obične kartice koje će zadavati Statičku naredbu I. Postupak programiranja možete ponoviti u bilo kojem trenutku:
- Jednom prislonite karticu MASTER1
- Jednom prislonite običnu karticu
- Ako želite pohraniti još jednu običnu karticu, nastavite od točke 2. – za pohranu svake sljedeće kartice uvijek imate 10 sekundi
Programiranje Statičke naredbe II. pomoću kartice MASTER2
Isto kao pri programiranju Statičke naredbe I., samo upotrijebite karticu MASTER2.
Programiranje u načinu rada s jednom jedinstvenom MASTER karticom (Statička naredba I., Statička naredba II. i Dinamička naredba)
Programiranje Statičke naredbe I. pomoću jedinstvene MASTER kartice
Ovim se postupkom u memoriju pohranjuju obične kartice koje će zadavati Statičku naredbu I. Postupak programiranja možete ponoviti u bilo kojem trenutku:
- Jednom prislonite jedinstvenu MASTER karticu
- Jednom prislonite običnu karticu
- Ako želite pohraniti još jednu običnu karticu, nastavite od točke 2. – za pohranu svake sljedeće kartice uvijek imate 10 sekundi
Programiranje Statičke naredbe II. pomoću jedinstvene MASTER kartice
Ovim se postupkom u memoriju pohranjuju obične kartice koje će zadavati Statičku naredbu II. Postupak programiranja možete ponoviti u bilo kojem trenutku:
- Prislonite jedinstvenu karticu MAJSTER jednom
- Prislonite običnu karticu dvaput
- Ako želite pohraniti još jednu običnu karticu, nastavite od 2. koraka – uvijek imate 10 sekundi za pohranu sljedeće kartice
Programiranje dinamičke naredbe jedinstvenom karticom MAJSTER
Ovim se postupkom u memoriju pohranjuju obične kartice koje će zadavati dinamičku naredbu. Postupak programiranja možete ponoviti u bilo kojem trenutku:
- Prislonite jedinstvenu karticu MAJSTER jednom
- Prislonite običnu karticu tri puta
- Ako želite pohraniti još jednu običnu karticu, nastavite od 2. koraka – uvijek imate 10 sekundi za pohranu sljedeće kartice
Brisanje kartice
Postupak je sljedeći:
- Prislonite dvaput MAJSTER karticu (ako imate dvije kartice MAJSTER1 i MAJSTER2, prislonite onu koja pripada grupi kojoj pripada kartica koju brišete)
- Jednom prislonite običnu karticu koju želite izbrisati
- Ako želite izbrisati još jednu karticu, ponovite 2. korak – uvijek imate 10 sekundi za brisanje sljedeće kartice
Način brisanja završava ako:
- Prođe 10 sekundi od brisanja posljednje kartice
- Prislonite karticu koja nije pohranjena u memoriji
- Prislonite karticu MAJSTER
Provjera broja kartica
Maksimalan broj kartica je 999. Za prebrojavanje kartica u određenoj grupi naredbi prislonite karticu MAJSTER tri puta. Čitač zvučnim signalima broji kartice prema sljedećem ključu: najprije oglašava broj stotica, zatim broj desetica, a potom broj jedinica. Ako se neki ton oglasi 10 puta, to znači da je broj u toj skupini nula:
| 3 zvučna signala | 100 kartica |
|---|---|
| 2 zvučna signala | 10 kartica |
| 1 zvučni signal | 1 kartica |
| 10 tonova | 0 kartica |
Primjer I.: Pohranjene su 54 kartice. Čitač se 10 puta oglasi s 3 zvučna signala, što znači 0 stotica. Zatim se 5 puta oglasi s 2 zvučna signala, tj. 50. Zatim se 4 puta oglasi s 1 zvučnim signalom. Zbrojite 0+50+4=54.
Primjer II. Pohranjeno je 7 kartica. Čitač se 10 puta oglasi s 3 zvučna signala, što znači 0 stotica. Zatim se 10 puta oglasi s 2 zvučna signala, tj. 0 desetica. Zatim se 7 puta oglasi s 1 zvučnim signalom. Zbrojite 0+0+7=7.
Napomena: nakon prislonjenja kartice MAJSTER1 ili MAJSTER2 čitač će prebrojiti samo kartice koje pripadaju toj grupi. Nakon prislonjenja jedinstvene kartice MAJSTER čitač će prebrojiti sve kartice (jedinstvena kartica MAJSTER pripada samo jednoj grupi).
Programiranje kartice za ograničen broj upotreba
Svaka je kartica tvornički postavljena na neograničen broj upotreba. Ako za određenu običnu karticu želite postaviti ograničen broj upotreba, odnosno ako želite da kartica nakon tog broja upotreba postane neaktivna, postupite prema uputama:
- Željeni broj upotreba podijelite na stotice, desetice i jedinice. Te ćete vrijednosti unositi jednu po jednu ponovljenim prislonima kartice. Pretpostavimo da želite postaviti karticu na 345 upotreba.
- Prislonite karticu MAJSTER četiri puta
- Pričekajte 2 sekunde. Čitač će se oglasiti tri puta, što znači da čeka unos broja stotica upotreba.
- Prislonite karticu onoliko puta koliko želite stotica upotreba. Prislonite karticu tri puta (3x100=300).
- Pričekajte 2 sekunde. Čitač će se oglasiti dvaput, što znači da čeka unos broja desetica upotreba.
- Prislonite karticu onoliko puta koliko želite desetica upotreba. Prislonite karticu četiri puta (4x10=40).
- Pričekajte 2 sekunde. Čitač će se oglasiti jednom, što znači da čeka unos broja jedinica upotreba.
- Prislonite karticu onoliko puta koliko želite jedinica upotreba. Prislonite karticu pet puta (5x1=5).
- Gotovo. Unijeli ste broj upotreba 300+40+5=345.
Napomena: Maksimalan broj upotreba je 999. Veća vrijednost znači neograničen broj upotreba. Ako želite „ograničenoj” kartici vratiti neograničen broj upotreba, u 3. koraku prislonite karticu najmanje 10 puta (tj. 10x100=1000>999). Ako neku vrijednost ne želite unijeti, pričekajte sljedeći zvučni signal.
Postavljanje trajnog blokiranja i deblokiranja automatizacije
Postupak blokiranja automatizacije (pogona):
- Prislonite karticu MAJSTER sedam puta
- Prislonite karticu MAJSTER još jednom i držite je ispred čitača
- Pričekajte jedan zvučni signal, a zatim odmaknite karticu
- Ako je postupak uspio, čitač će se oglasiti tri puta, a pogon će biti blokiran.
Postupak deblokiranja automatizacije (pogona):
- Prislonite karticu MAJSTER sedam puta
- Prislonite karticu MAJSTER još jednom i držite je ispred čitača
- Pričekajte dva zvučna signala, a zatim odmaknite karticu
- Ako je postupak uspio, čitač će se oglasiti tri puta, a pogon će biti deblokiran.
Brisanje cijele memorije pomoću kartice MAJSTER
PAŽNJA: ovom ćete funkcijom izbrisati cijelu memoriju čitača, uključujući sve obične kartice, kartice MAJSTER, a čitač će se izbrisati i iz memorije upravljačke jedinice pogona, pa morate provesti fazu prepoznavanja priključenih uređaja na upravljačkoj jedinici (obično pritiskom i držanjem prva dva gumba). Čitač će se izbrisati i iz memorije upravljačke jedinice pogona, pa morate provesti fazu prepoznavanja priključenih uređaja na upravljačkoj jedinici (obično pritiskom i držanjem prva dva gumba).
- Prislonite karticu MAJSTER ispred čitača pet puta
- Pričekajte tri zvučna signala
- Odmah nakon trećeg zvučnog signala ponovno prislonite karticu MAJSTER i držite je ispred čitača
- Pričekajte pet zvučnih signala, a nakon petog odmaknite karticu
- Čitač će se oglasiti tri puta, a zatim će pet puta zatreperiti
Dodatne funkcije čitača NICE MyMoonBus MOMB
Nakon priključivanja čitača MOMB na električno napajanje (odnosno nakon uključivanja pogona na koji je priključen), čitač će se aktivirati i zatreperiti prema sljedećoj tablici koja prikazuje vrstu umetnute memorije:
| Broj treptaja | Vrsta memorije ili objašnjenje |
|---|---|
| 1 | BM60 |
| 2 | BM250 |
| 3 | BM1000 |
| 4 | Pogreška: u memoriji se nalaze neispravni kodovi |
| 5 | Pogreška: memoriju nije moguće pročitati |
Ako čitač zatreperi još 5 puta, navedena memorija je prazna.
Tijekom upotrebe čitača (programiranja ili korištenja) čitač zvučnim signalima označava sljedeće događaje:
| Zvučni signali | Opis |
|---|---|
| 1 zvučni signal | Prislonjena je kartica |
| 2 brza zvučna signala + zvučni signal | Neispravna kartica |
| 3 zvučna signala | Programiranje je uspješno provedeno |
| 5 zvučnih signala | Pogreška tijekom programiranja |
Dodavanje nove obične kartice pomoću već pohranjene kartice
Ovom funkcijom moguće je dodati u memoriju nove kartice (NOVA) pomoću već uparene kartice (STARA), s koje NOVA kartica kopira postavljene vrste naredbe.
- Prislonite i držite NOVU karticu ispred čitača najmanje 5 sekundi, a zatim je odmaknite.
- Tri puta prislonite već uparenu STARU karticu.
- Jednom prislonite NOVU karticu.
Brisanje cijele memorije
PAŽNJA, ovom ćete funkcijom izbrisati cijelu memoriju čitača, uključujući sve kartice, a čitač će se izbrisati i iz memorije upravljačke jedinice pogona, stoga morate izvršiti fazu prepoznavanja priključenih uređaja na upravljačkoj jedinici (obično pritiskom i držanjem prve dvije tipke).
- Pritisnite i držite tipku P
- LED L1 svijetlit će približno tri sekunde, a zatim će početi treperiti
- Točno tijekom trećeg treptaja otpustite tipku
- Čitač će nakratko brzo treperiti, zatim će triput zazvučati i potom pet puta polako zatreperiti.
Promjena vrste prve i druge naredbe
- Ovisno o vrsti naredbe, za koju želite promijeniti vrstu :
Statička I. Statička II. Dinamička I. Dinamička II. Jednom prislonite Jednom prislonite Prislonite, začut će se zvučni signal, zadržite, začut će se signal, odmaknite Prislonite, začut će se zvučni signal, odmaknite i ponovno prislonite unutar 2 sekunde, zatim odmaknite - LED L1 zatreperit će onoliko puta koliko je vrsta naredbe trenutačno programirana za tu karticu.
- Pritisnite tipku P onoliko puta koliko je potrebno da LED L1 zatreperi broj koji odgovara željenoj vrsti naredbe
- Ovisno o vrsti naredbe za koju mijenjate vrstu:
Statička I. Statička II. Dinamička I. Dinamička II. Jednom prislonite Jednom prislonite Prislonite, začut će se zvučni signal, zadržite, začut će se signal, odmaknite Prislonite, začut će se zvučni signal, odmaknite i ponovno prislonite unutar 2 sekunde, zatim odmaknite - Vrsta naredbe je promijenjena
Dijagnostika prema vrsti problema s čitačem NICE MyMoonBus MOMB
| Ako čitač MOMB treperi | Provjerite je li ispravno umetnut mostić i je li upravljačka jedinica prepoznala čitač |
| Ako je na pogon priključeno više čitača i nakon zadavanja naredbe pozadinsko osvjetljenje čitača zatreperi, ali se naredba ne izvrši | Provjerite niste li jednako postavili mostić |
| Ako se nakon prislonjene kartice iz čitača ne čuje zvučni signal | Provjerite je li ispravno umetnut memorijski modul BM. |
| Ako LED L1 treperi nakon zadavanja naredbe, ali se ništa ne pokrene |
Provjerite je li provedena faza prepoznavanja priključenih uređaja i je li automatizacija (pogon) blokirana. |
| Ako se čitač ne uključi | Provjerite ima li napona na ulazu BlueBUS |
| Ako se čitač uključi, ali ne radi | Provjerite podržava li upravljačka jedinica pogona sustav BlueBUS |
Dijagnostika treperenjem čitača NICE MyMoonBus MOMB
| Svijetli | Čitač JE sinkroniziran sa sustavom BlueBUS. Nakon brisanja memorije čitača ipak ponovno provedite fazu prepoznavanja priključenih uređaja. |
|---|---|
| 3 treptaja, stanka, 3 treptaja | Čitač NIJE sinkroniziran sa sustavom BlueBUS. Provedite fazu prepoznavanja priključenih uređaja. |
| 2 treptaja, stanka, 2 treptaja | U čitaču NIJE umetnut mostić. Ispravno postavite mostić prema tablici mostića. |
Tehničke karakteristike čitača NICE MyMoonBus MOMB
| Vrsta | Uređaj za kontrolu pristupa s pasivnim transponderskim karticama od 125 kHz, 32-bitnim. Samo čitač. |
|---|---|
| Tehnologija |
NICE BlueBUS |
| Boja pozadinskog osvjetljenja | Crvena |
| Duljina priključnog kabela | Ovisno o upravljačkoj jedinici |
| Napajanje | Isključivo preko priključne stezaljke NICE BlueBUS, putem koje se čitač napaja i komunicira s upravljačkom jedinicom |
| Potrošnja | 2 jedinice BlueBUS |
| Udaljenost očitavanja | Od 5 do 10 cm |
| Magnetska indukcija | Na udaljenosti od 10cm od čitača < 2mikroT |
| Kapacitet memorije | Jedan memorijski modul NICE BM1000 (255 kartica) |
| Klasa zaštite | Klasa III. |
| Stupanj zaštite | IP55 |
| Radna temperatura | -20°C do +50°C |
| Uporaba u kiselom, slanom ili potencijalno eksplozivnom okruženju | Ne |
| Montaža | Okomito na zid |
| Dimenzije | 78x69x26 |
| Masa | 65g |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
