Opis proizvoda NICE Robus RB600 – samostalni pogon za klizne kapije (A)
Pogon NICE RB600 zamijenjen je novijim modelom NICE RBS600. Pogledajte prednosti novijeg modela NICE RBS400 i RBS600.
Pogon NICE Robus RB600 namijenjen je za klizne ograde težine do 600 kg i širine prolaza do 8 m. Ima elektromehanički prekidač za zaustavljanje. Pogon je nepovratan. Detaljne tehničke značajke ». Preuzmite upute ».
(Je li ovaj pogon prikladan za mene?)
Usporedite s drugim pogonima:
| « Slabiji pogon | Alternativni pogon | Snažniji pogon » |
|---|---|---|
|
|
|
|
Ovaj proizvod – samostalni pogon za klizna vrata NICE Robus RB600 (naša šifra NICE-RB600-A) sadrži:
- elektromehanički pogon NICE Robus RB600 nosivosti 600 kg i maksimalne duljine krila 8m te ugrađenu (ali odvojivu) upravljačku jedinicu RBA3R10 bez prijamnika radijskog signala (OXI).

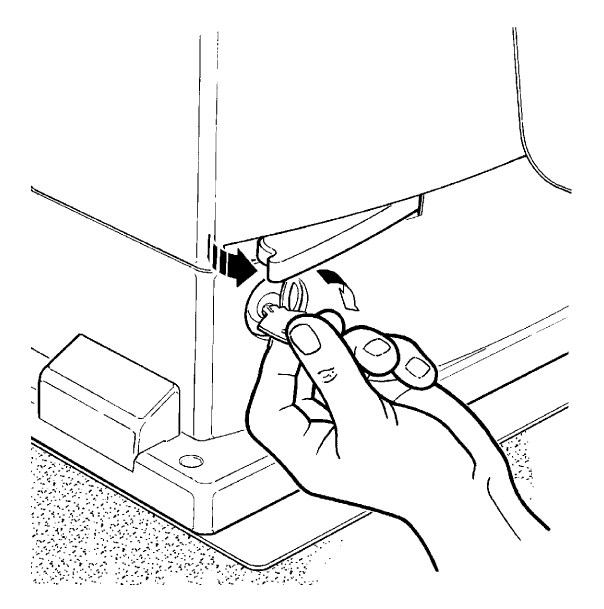

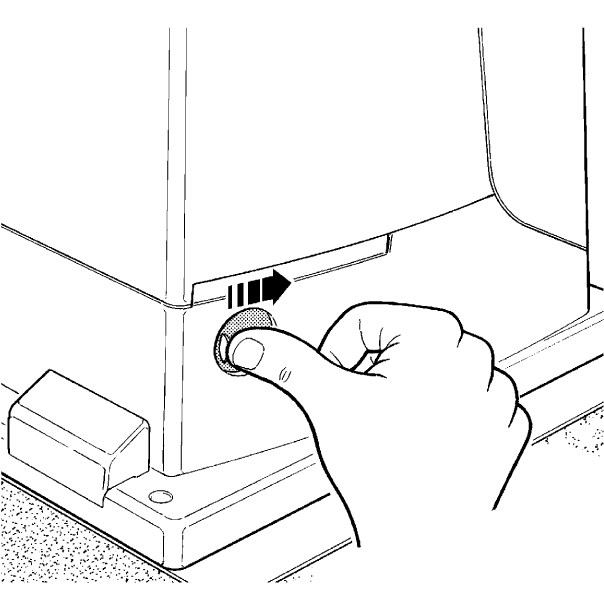

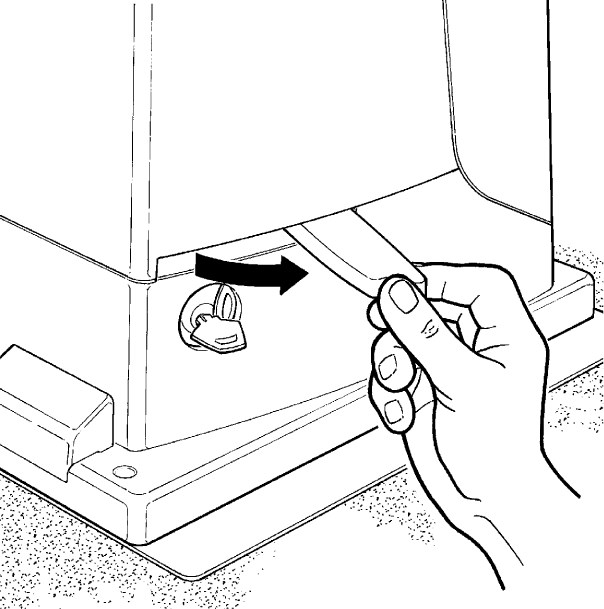

- 2 × ključ za deblokiranje za ručno upravljanje pogonom (potreban u slučaju nestanka struje)
- komponente za montažu pogona, sidreni elementi i nosač, graničnici za krajnji prekidač pogona
- upute za montažu
Povoljniji setovi koji sadrže pogon NICE Robus RB600:
| Set pogona s priborom » | Set pogona s priborom i zupčastom letvom » |
|---|---|
|
Pogon Robus do 600 kg, daljinski upravljač, fotoćelije, signalna svjetiljka, ključni prekidač. |
Pogon ROBUS do 600 kg, zupčasta letva, daljinski upravljač, fotoćelije, signalna svjetiljka, ključni prekidač. |
| Set za izradu samonosivih vrata » | Set za izradu tračnih vrata » |
Kolica s 8 ležajeva, C-profil 6+3m Fe, ulazni valjak, prihvatna čašica, vodilica, pogon, zupčasta letva. |
Kotači Ø100 mm, tračnica 4x3m Zn, donji graničnici, vodilica, pogon, zupčasta letva. |
Pogon je kompaktan, siguran i praktičan, idealan za privatnu i poslovnu upotrebu. Kućište otporno na udarce, tijelo od aluminijske legure s epoksidnim premazom.
Pogon je prikladan za automatizaciju kliznih vrata težine do 600 kg i duljine krila do 8 m. Vrijednosti vrijede u uvjetima koje je odredio proizvođač, kao što su vremenski uvjeti, temperaturne razlike, čvrstoća vrata i, prije svega, lakoća njihova pomicanja. To nije uvijek moguće ostvariti, odnosno na to nije moguće utjecati, stoga preporučujemo da se pogon NICE Robus RB600 idealno koristi za vrata do razine od 80% navedenih vrijednosti. Pogledajte poglavlje Odabir pogona za više informacija.
Vrlo jednostavna za korisnika tehnologija BlueBUS omogućuje napajanje i upravljanje s do 7 parova fotoćelija pomoću dvožilnog kabela.
Temperaturni senzor prilagođava vučnu silu pogona ovisno o klimatskim uvjetima. Pogon uključuje i temperaturni osigurač.
Podesiva brzina, sila i vrijeme pauze automatskog zatvaranja pogona i još mnogo toga, pogledajte Programiranje.
Dijagnostika pomoću signalne svjetiljke.
Zupčanik modul 4 kompatibilan je s nazubljenom letvom u našoj ponudi.
Značajke pogona Robus 600 "Podređena jedinica" omogućuje automatsku sinkronizaciju dvaju motora. To znači da je moguće automatizirati dvoja klizna vrata koja se kreću jedno prema drugima.
Pogon NICE Robus RB600 je elektromehanički pogon prikladan za klimatske uvjete u Hrvatskoj i ispunjava sve europske sigurnosne norme.
Pribor kompatibilan s pogonom NICE Robus RB600
Preporučujemo i da uz pogon kupite kompatibilni dodatni pribor ili odaberete neki od već sastavljenih povoljnijih kompleta:
| Što | Zašto | Vrsta |
|---|---|---|
| Signalna svjetiljka | Signalna svjetiljka upozorava na kretanje vrata treptanjem – prikladna je za izlaze sa slabom vidljivošću. Uz to, ima ugrađenu antenu za veći domet daljinskog upravljača. | - LED signalna svjetiljka s antenom ELDC - višenamjenska svjetiljka WLT - bežična solarna LED signalna svjetiljka LLW |
| Fotoćelije | Pri zatvaranju detektiraju prepreku i zaustavljaju kretanje – vrata neće udariti u automobil ni u osobe. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - bežične FT210B - bežične EPMOW - solarne PHW |
| Odašiljač | Za daljinsko upravljanje vratima. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Prijemnik | Potreban za daljinsko upravljanje vratima. | - OXI - OXIBD - OXILR - Wi-Fi prijemnik IT4WIFI - GSM prijemnik GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antena | Za bolji domet daljinskog upravljača. | - ugrađena u signalnu svjetiljku ELDC - zasebna antena ABFKIT |
| Tipkovnica | Ako zaboravite daljinski upravljač, ako vam dolazi mnogo vozila ili osoba pa ne želite svakome dati upravljač ili svaki put otvarati ručno. | - bežična EDSWG - žična EDSB |
| Ključna sklopka | Za upravljanje vratima ključem putem sklopke koja je kabelom povezana s pogonom i može se postaviti na bilo kojem mjestu. | - nadžbukna, s jednostavnim cilindrom EKS - nadžbukna, s europskim cilindrom, EKSEU - ugradbena, s jednostavnim cilindrom EKSI - ugradbena, s europskim cilindrom EKSIEU |
| Čitači kartica | Upravljanje pogonom prislanjanjem kartice ili privjeska na čitač kartica. | - ERA Transponder Reader ETPB |
| Zupčanik | Neophodna za automatizaciju pogona – bez zupčaste letve pogon ne može pomicati vrata. | - najlon, s čeličnim ojačanjem, 33 cm LZ-1 - najlon, s čeličnim ojačanjem, 1 m LZ-10 - najlon, s čeličnim ojačanjem, obrnuta, 1 m LZ-15 - čelična 30x8mm, 1m LZ-3 - čelična 30x12mm, 1m LZ-5 - nehrđajuća 30x10mm, 1m LZ-7 |
| Rezervni izvor napajanja | U slučaju nestanka električne energije omogućuje nastavak rada vrata. | - rezervna baterija PS124 - solarno napajanje SYKCE |
Priručnici i dokumenti za preuzimanje
NICE Robus RB600 ukratko
NICE Robus je obitelj nepovratnih elektromehaničkih prijenosnih pogona za klizna vrata. Isporučuju se s ugrađenom (ali odvojivom) upravljačkom jedinicom NICE RBA3R10 s priključkom SM za vanjske prijamnici radijskog signala NICE SMXI, odnosno NICE OXI. Električno spajanje vanjskih uređaja (fotoćelije, upozoravajuća svjetiljka, itd.) u obitelji NICE Robus pogona za klizna vrata pojednostavljeno je primjenom tehnologije BlueBUS, koja omogućuje spajanje više uređaja na zajednički priključak pomoću samo jednog dvožilnog kabela, pri čemu čak nije potrebno paziti na polaritet. Automatsko upravljanje ovisi o napajanju električnom energijom, no u slučaju nestanka struje prijenosni motor moguće je otključati posebnim ključem za deblokadu i vratima upravljati ručno. Također je moguće dokupiti opcionalnu rezervnu bateriju NICE PS124, koja omogućuje upravljanje pomicanjem vrata i tijekom nestanka električne energije.
Odabir pogona – je li pogon NICE Robus RB600 prikladan za moja vrata?
Svaka vrata imaju svoju veličinu (i stoga polugu) i težinu (i stoga silu teže poluge) i svaki pogon ima svoja ograničenja. Pogon NICE Robus RB600 prikladan je za sljedeće duljine krila i težine vrata:
| Broj ciklusa na sat Broj uzastopnih ciklusa |
Masa krila | ||||
| Do 200kg | 200-400kg | 400-500kg | 500-600kg | ||
|---|---|---|---|---|---|
|
D |
Do 4m |
40 |
32 |
24 |
20 |
| 4-6m | 25 13 |
20 16 |
15 9 |
13 6 |
|
| 6-8m | 20 10 |
16 12 |
12 7 |
10 5 |
|
U načelu duljina krila određuje maksimalan broj ciklusa na sat, kao i broj uzastopnih ciklusa, tj. pojašnjava koliko dugo pogon može biti u radu. Veća težina smanjuje broj tih ciklusa još za određeni postotak, zbog većeg opterećenja pogona, a određuje i maksimalnu dopuštenu brzinu pri danom opterećenju. Pogon je opremljen uređajem (toplinski osigurač), koji mjeri temperaturu motora i temperaturu okoline te razmjerno tome smanjuje broj mogućih ciklusa.
Ograničenja pogona NICE Robus RB600
Navedene vrijednosti preporučuje proizvođač NICE. Iz iskustva preporučujemo da za pogon ostavite rezervu od približno 80 % navedenih vrijednosti:
| Maksimalno | Preporučujemo | |
|---|---|---|
| Duljina krila | 8 m | 6,5 m |
| Težina krila | 600 kg | 500 kg |
Međutim, maksimalno iskorištavanje pogona skraćuje njegov vijek trajanja – pogledajte okvirni izračun vijeka trajanja pogona ovisno o čimbenicima opterećenja:
Vijek trajanja pogona NICE Robus RB600
U sljedećoj tablici zbrojite indekse opterećenja za težinu i duljinu krila te dodajte indekse ostalih utjecaja ako su prisutni. Zatim ćete na grafikonu očitati vijek trajanja pogona izražen brojem ciklusa.
Primjer: Imam vrata duljine prolaza 4,5 m i konstrukcije s ispunom težine do 200 kg (standardna vrata). Zbrojim indeks duljine krila, približno 15 + indeks težine vrata 10 + za svaki slučaj dodam indeks niže temperature 10 jer imamo oštrije zime, pa je ukupni indeks 35. S grafikona očitam da je vijek trajanja pogona približno 120.000 ciklusa. Uz 10 manevriranja dnevno, to odgovara vijeku trajanja od približno 32 godine.
| Svojstva cijele automatizacije | Indeks | Grafikon vijeka trajanja |
|---|---|---|
| Težina krila |
Preporučeni maksimalni ukupni indeks iznosi do 75 %. (tj. 40.000 ciklusa, što pri uobičajenom radu od 10 ciklusa/dan iznosi 10 godina)
|
|
| Do 200 kg | 10 | |
| 200-400 kg | 30 | |
| 400-600 kg | 50 | |
| Duljina krila | ||
| Do 4 m | 10 | |
| 4-6 m | 20 | |
| 6-8 m | 35 | |
| Ostali utjecaji (ako je vjerojatnost njihova pojavljivanja veća od 10 %) | ||
| Temperatura okoline viša od 40 °C, niža od 0 °C ili vlažnost iznad 80 % | 10 | |
| Prašno okruženje | 15 | |
| Slano okruženje | 20 | |
| Aktivacija fotoćelija | 15 | |
| Aktivacija ulaza STOP | 25 | |
| Brzina veća od „L4 – Brza” | 20 | |
| Aktivna funkcija vršnog opterećenja | 25 | |
Ugradnja pogona NICE Robus RB600
Način ugradnje pogona razlikuje se za klizna vrata s podnom vodilicom i samonosiva klizna vrata različit je. Za vrata s podnom vodilicom u pravilu se pogon ugrađuje u razini tla, dok za samonosiva vrata potrebno je pogone podignuti na odgovarajuću visinu, primjerice pomoću navojnih šipki (navojna šipka Ø8), nosača izrađenog po mjeri, podbetoniranjem i sl. Odlučujući je čimbenik visina ugradnje zupčaste letve kako bi se idealno uklopila u pogonski zupčanik; pogledajte Zupčasta letva i njezin graničnik.
Kabeli

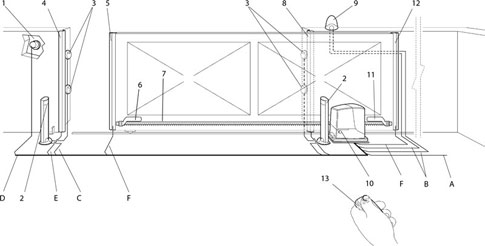

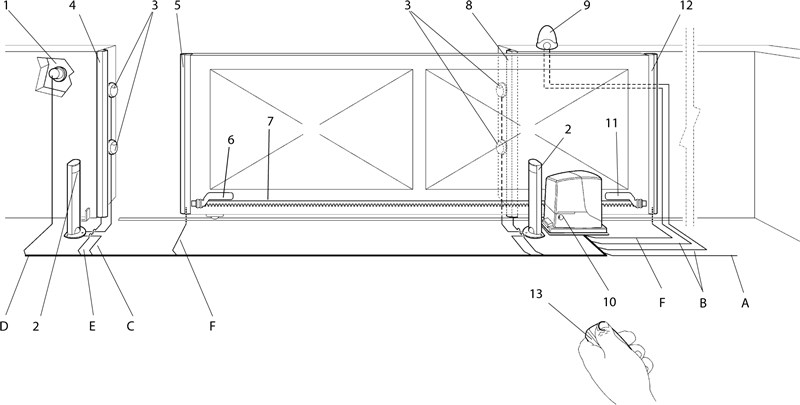

Tipična (neobavezna) shema spajanja pogona s priborom izgleda ovako:
Popis dodatne opreme
|
|
Popis kabela
| Namjena | Tip | Maks. duljina |
|---|---|---|
| A. Napajanje | 3×1,5mm2 | 30m, za veću duljinu 3×2,5mm2 + uzemljenje |
| B. Signalna svjetiljka s antenom |
2×0,5mm2 |
20m 20m (preporučeno manje od 5m) |
| C. Fotoćelije | 2×0,5mm2 | 30m, iznad 30m 2×1mm2 |
| D. Ključni prekidač | 4×0,5mm2 | 50m (ili 2 kom. 2×0,5mm2) |
| E. Statičke sigurnosne kontaktne letve | 2×0,5mm2 | 30m |
| F. Pokretne sigurnosne kontaktne letve | 2×0,5mm2 | 30m |
Montaža
Pogledajte "Na koju visinu trebam postaviti pogon".

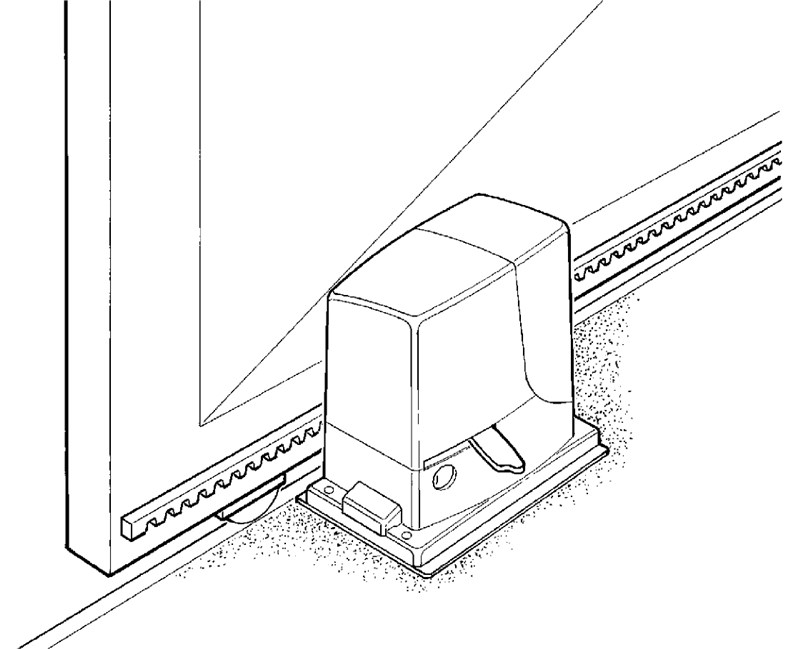

Zupčasta letva i njezin graničnik
Princip kretanja vrata temelji se na prijenosu okretnog momenta pogonskog zupčanika u linearno kretanje pomoću zupčastog prijenosa na zupčastoj letvi pogona. Najčešće se upotrebljavaju dvije vrste zupčastih letvi:
 |
Najlonska letva (po potrebi s čeličnim ojačanjem) – pričvršćuje se na vrata samoreznim vijcima kroz ušice. Idealna za relativno lakša i kraća vrata. Zahvaljujući trenju čeličnog zupčanika i najlonske letve, kretanje je tiho. |
 |
Čelična letva – pričvršćuje se na vrata zavarivanjem nosača s navojem, u koje se zatim uvrće letva. Upotrebljava se za duža i teža vrata. Zbog trenja čeličnog zupčanika o čeličnu letvu, kretanje je nešto bučnije. |
Presudno je da je modul zuba pogona kompatibilan s modulom zupčaste letve. Pogon NICE Robus RB600 ima modul zuba 4.

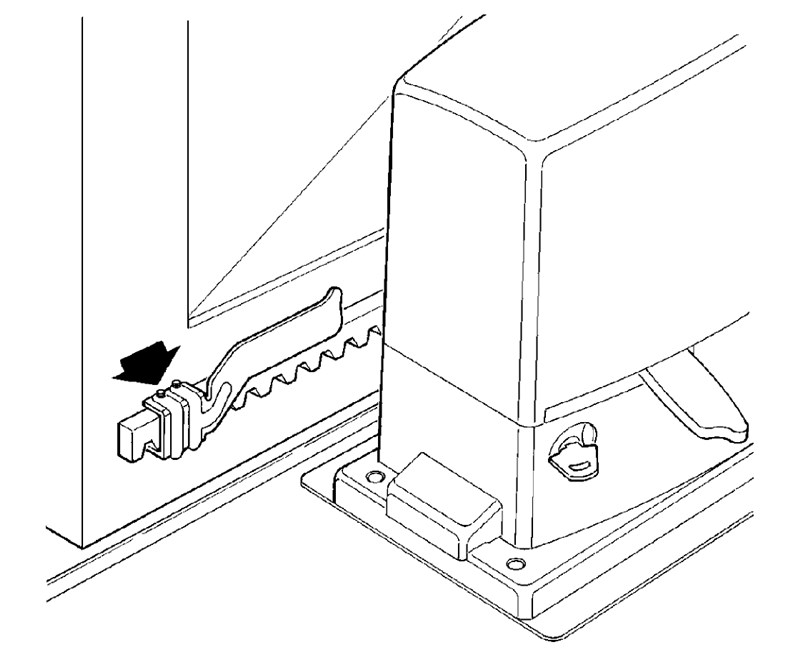

Pogon prepoznaje krajnji položaj pri otvaranju i zatvaranju pomoću krajnjih graničnika koji se montiraju na zupčastu letvu:

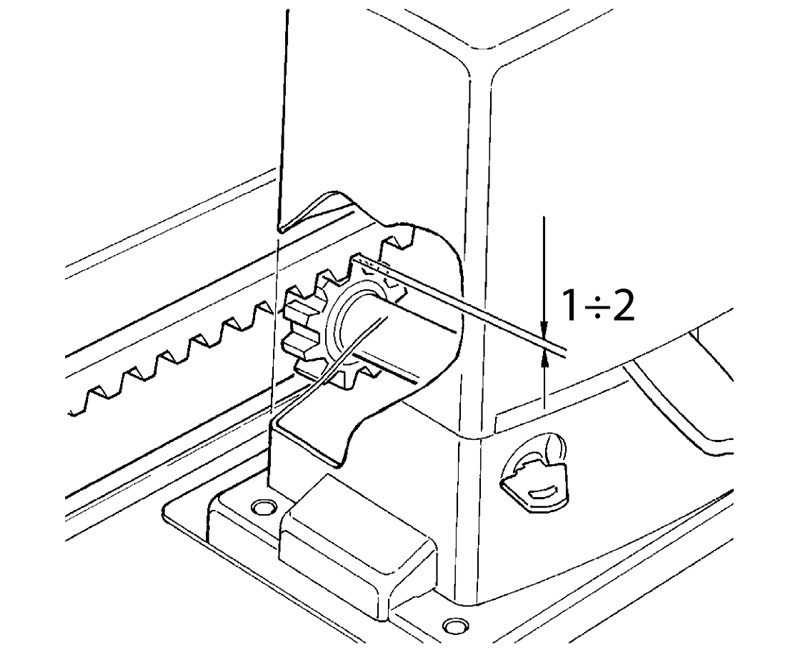

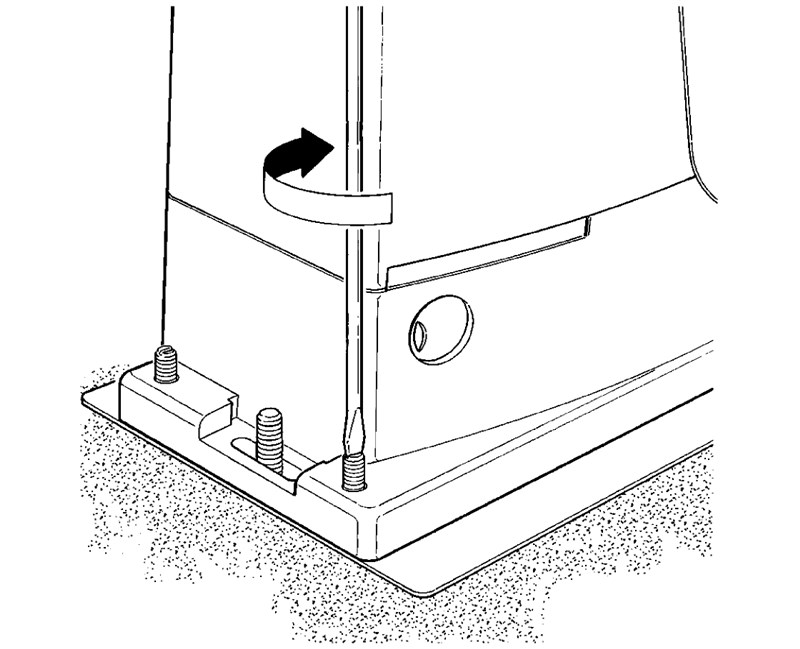

| 1. Nivelirajte pogon pomoću četiri točke za podešavanje | 2. Vrata i pogon moraju biti u ravnini | 3. Ostavite razmak od približno 1-2 mm između zupčaste letve i pogonskog zupčanika kako se težina vrata ne bi prenosila na pogon. |
 |
 |
 |

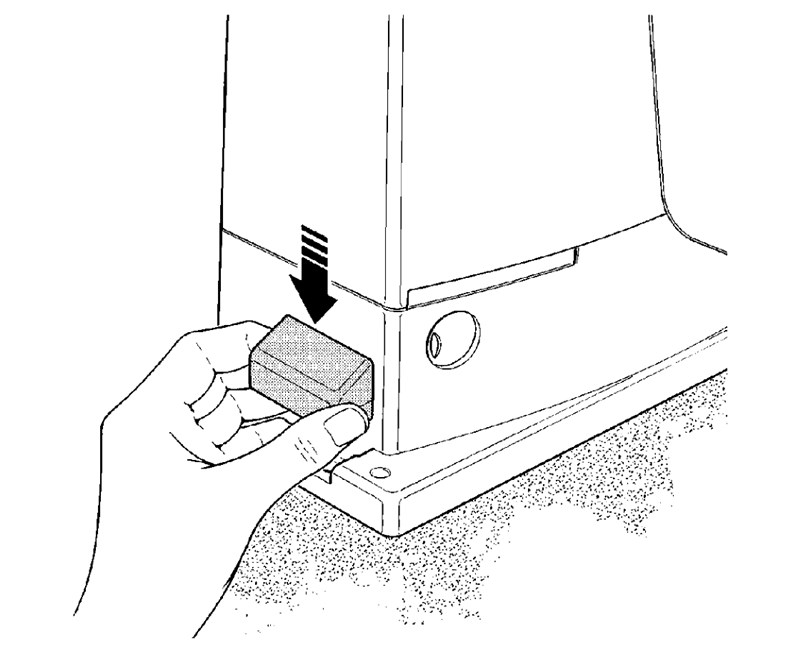

| 4. Čvrsto zategnite pričvršćenje pogona kako se pogon ne bi pomaknuo pri pokretanju | 5. Pomaknite vrata u otvoreni/zatvoreni položaj i postavite krajnje graničnike tako da u krajnjem položaju aktiviraju prekidač pogona. | |
 |
 |
Spajanje pogona NICE Robus RB600
Prije spajanja, odspajanja ili promjene spoja pogona s električnom mrežom ili dodatnim uređajima obavezno isključite napajanje, bilo na osiguraču, vađenjem osigurača napajanja, ili odspajanjem pričuvne baterije.
...na mrežu
 |

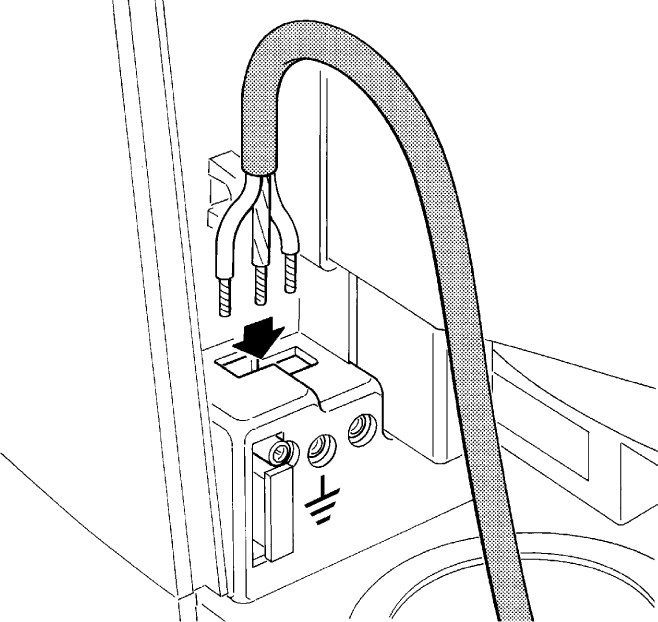

Za osnovni rad pogona potrebno je samo dovesti do pogona električno napajanje.
Priključivanje je jednostavno:
|
...dodatnih uređaja
Upravljačka jedinica NICE RBA3R10 pogona NICE Robus RB600 omogućuje sljedeće ulaze i izlaze za dodatne uređaje:
| Ulaz/izlaz | Opis |
|---|---|
| Izlaz za najviše dva 12 V signalna svjetla NICE LUCYB (ili NICE MLBT) s jednom žaruljom od 12 V, 21 W | |
| S.C.A. (Indikator) |
Izlaz za indikator (24 V, 4 W). Njegov se rad može konfigurirati programiranjem razine II, za L4, vidi Programiranje razine II, L4 – Izlazni indikator. |
| Ulaz za paralelno povezivanje kompatibilnih uređaja koji koriste tehnologiju BlueBUS pomoću dvožilnog kabela kojim se prenose električno napajanje i komunikacijski signal. | |
| STOP (Zaustavljanje) |
Ulaz za uređaje koji zaustavljaju kretanje vrata. Moguće je priključiti uređaje:
|
| Ulaz za uređaje koji upravljaju korak-po-korak kretanjem vrata (vidi Upravljanje kretanjem vrata korak po korak). Moguće je priključiti normalno otvorene uređaje (NO). | |
| OPEN (Otvaranje) |
Ulaz za uređaje koji upravljaju otvaranjem vrata (vidi Otvaranje vrata). Moguće je priključiti normalno otvorene uređaje (NO). |
| CLOSE (Zatvaranje) |
Ulaz za uređaje koji upravljaju zatvaranjem vrata (vidi Zatvaranje vrata). Moguće je priključiti normalno otvorene uređaje (NO). |
| AERIAL (Antena) |
ulaz za antenu radijskog prijamnika. Antena je obično ugrađena u signalno svjetlo, npr. NICE LUCYB, NICE MLBT, a može se koristiti i zasebna vanjska antena NICE ABFKIT. |
Osigurači pogona
|

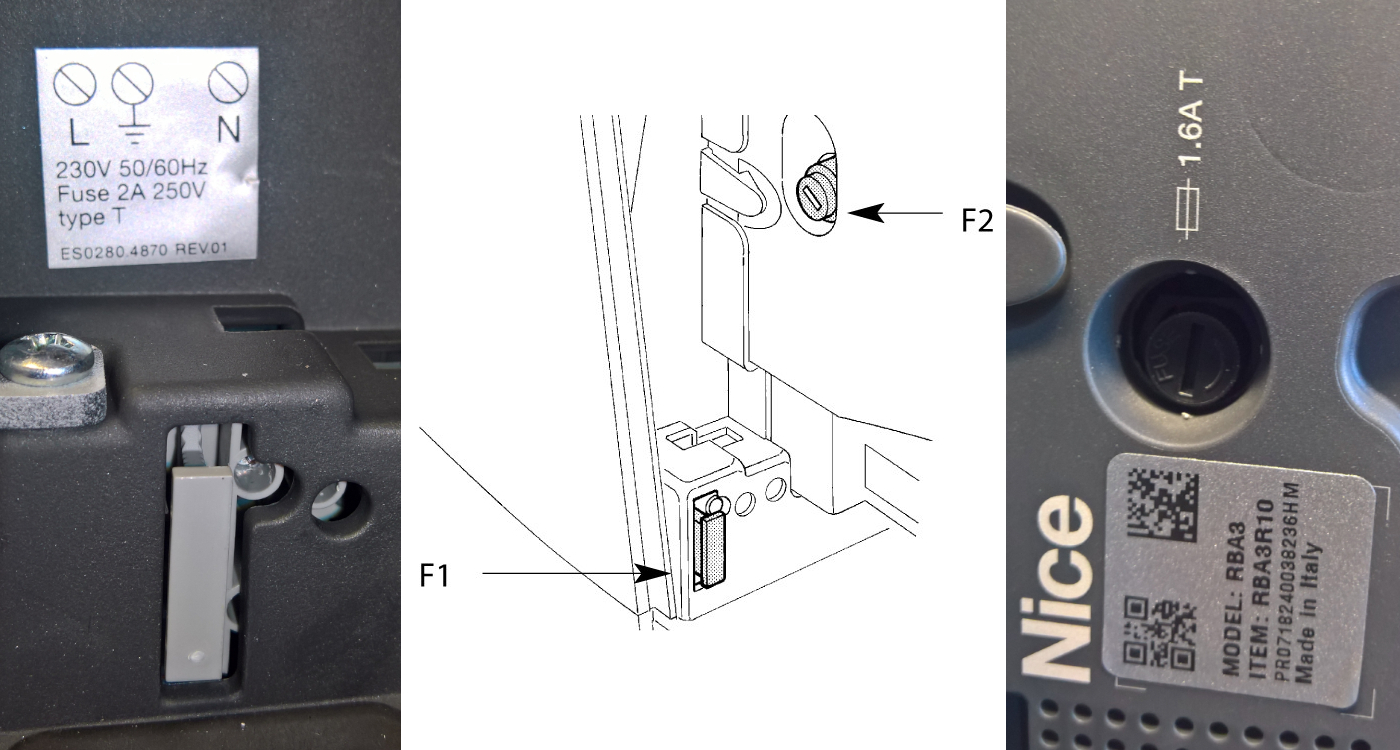

U pogonu nalaze se dva osigurača:
|
||||||||||||
Standardna shema povezivanja:
Fotoćelije pogona
Vrlo jednostavna za korištenje tehnologija BlueBUS omogućuje napajanje i upravljanje za najviše 7 parova fotoćelija pomoću dvožilnog kabela.

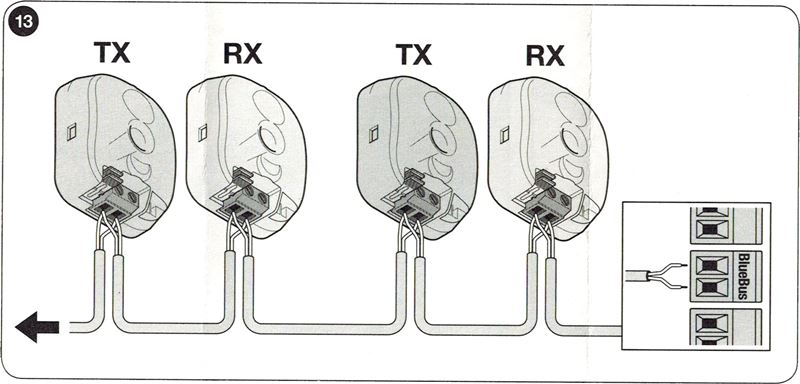

Povezivanje više parova fotoćelija NICE EPMB u podatkovnu mrežu NICE BlueBUS
Fotoćelije postavite oko vrata ili vratnog krila prema primjerima potpunog povezivanja i postavite kratkospojnike prema tablici kratkospojnika fotoćelija NICE EPMB pogona vrata. Kako bi se spriječile smetnje između parova postavljenih blizu jedan drugome, potrebno je, prema ovim primjerima, pridržavati se orijentacije odašiljača TX i prijamnika RX. Fotoćelije spojite paralelno prema slici (polaritet nije potrebno poštovati):
Ako želite da fotoćelije rade kao otvarači vrata (vidi FA1 i FA2 u primjerima situacija), tj. kada vozilom uđete između njihovih optičkih osi, kako bi otvorile vrata, potrebno je prekinuti spoj A na odašiljaču TX i na prijamniku RX, vidi sliku:
Primjer situacije spajanja fotoćelija

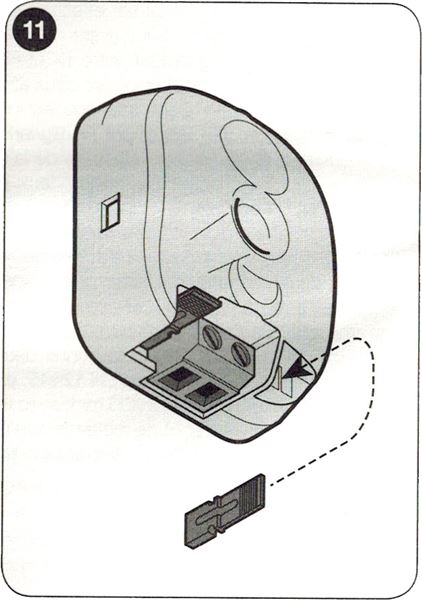

Tablica mostova fotoćelija NICE EPMB pogona za vrata
 |

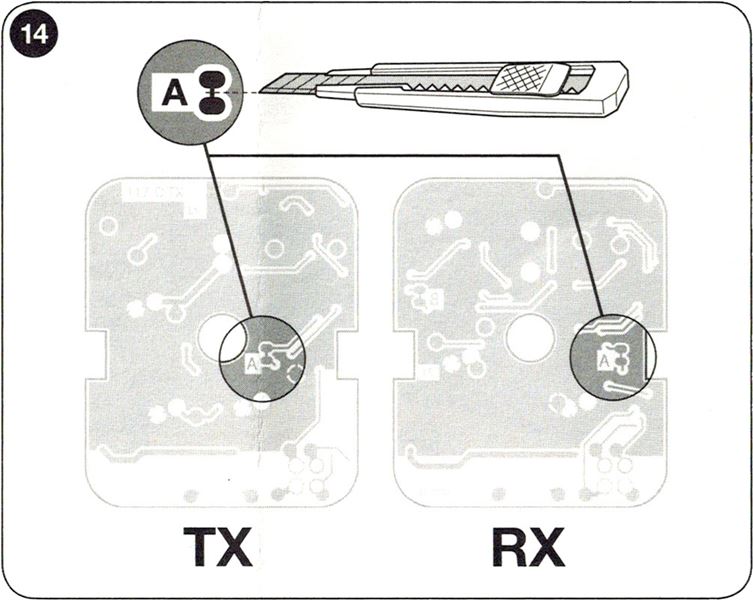

Spajanje više parova fotoćelija u sustav BlueBUS izvodi se postavljanjem različitih kombinacija mostova, pri čemu svaki spojeni par mora imati jedinstvenu kombinaciju mostova. Potrebno je osigurati da se u jednoj podatkovnoj mreži BlueBUS ne nalaze dva para s istom kombinacijom. Most je potrebno postaviti na istu vrijednost na odašiljaču TX i prijamniku RX istog para fotoćelija. Ako tip mosta koristi samo jedan ili nijedan kratkospojnik, preostale uvijek spremite za buduću upotrebu. |
| Oznaka para fotoćelija | Most pomoću kombinacije kratkospojnika |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Ako fotoćeliju iz bilo kojeg razloga treba zamijeniti, dovoljno je postaviti isti most kao na izvornoj, pa nije potrebno provesti fazu prepoznavanja uređaja.

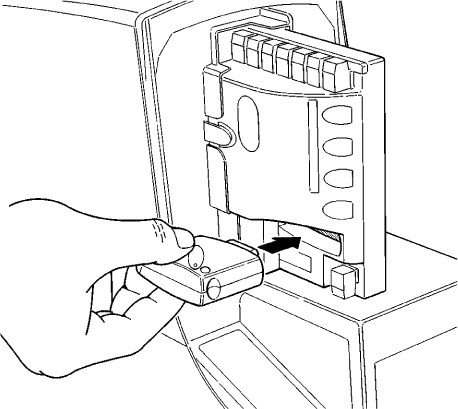

Prijamnik radiosignala za pogone
 |
Pogon NICE Robus RB600 isporučuje se s upravljačkom jedinicom NICE RBA3R10, koja ima SM priključak za spajanje vanjskog radijskog prijamnika (npr. NICE OXI, NICE SMXI). Ovaj je prijamnik neophodan za primanje naredbi koje šalju daljinski upravljači, odnosno nužan je preduvjet za daljinsko upravljanje kliznim vratima daljinskim upravljačem. |
Odabir smjera kretanja vrata
Smjer otvaranja kliznih vrata mora se odabrati vodeći računa o položaju pogona u odnosu na krilo kliznih vrata. Pogledajte vrata sa strane na kojoj se nalazi pogon.
 |
 |

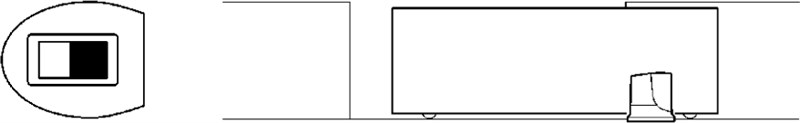

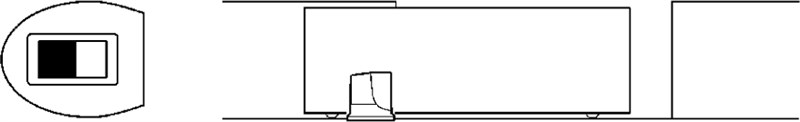

| Ako se vrata otvaraju ulijevo, postavite prekidač ulijevo. | Ako se vrata otvaraju udesno, postavite prekidač udesno. |
Prekidač se nalazi na desnoj strani upravljačke jedinice RBA3R10 u sredini.
Prepoznavanje priključenih uređaja pogona
Nakon svakog spajanja, odspajanja ili promjene spoja dodatnih uređaja na ulazima BlueBUS i STOP mora se provesti faza prepoznavanja dodatnih uređaja. Pogon će vas sam upozoriti da je potrebno provesti ovaj postupak treperenjem LED dioda L1 i L2.
 |
|
Prepoznavanje duljine krila vrata
Kako bi vrata ispravno radila (osobito za izračun putanje ubrzanja i usporavanja te djelomično otvaranje), pogon mora sam odrediti duljinu krila vrata. Tijekom ovog postupka pogon pomiče vrata od jednog graničnika do drugog i pomoću prekidača određuje njihovu duljinu.
 |
|
Programiranje pogona
Pogon Robus omogućuje programiranje više funkcija, bilo uključivanjem/isključivanjem funkcije programiranjem razine I., bilo podešavanjem zadanog parametra programiranjem razine II..
Upravljačka jedinica RBA3R10 ima tri tipke za upravljanje i programiranje pogona:
 |
Tipka | Funkcija |
|---|---|---|
| Open | Tipkom se pogonu zadaje naredba za otvaranje vrata. Tijekom programiranja služi i za pomicanje vrijednosti programiranog parametra prema gore. | |
| Stop/Set | Tipkom se pogonu zadaje naredba za zaustavljanje vrata. Prvim pritiskom i držanjem tijekom 5 sekundi ulazite u programiranje razine I. Sljedećim pritiskom i držanjem ulazite u programiranje razine II. za trenutačnu LED-icu. | |
| Close | Tipkom se pogonu zadaje naredba za zatvaranje vrata. Tijekom programiranja služi i za pomicanje vrijednosti programiranog parametra prema dolje. |
Programiranje razine I.
Na razini I programiranjem se uključuje/isključuje određena funkcija. Ako je neka funkcija uključena, odgovarajuća LED-ica na upravljačkoj jedinici svijetli. Sve su funkcije tvornički isključene.
U programiranje razine I ulazite tako da pritisnete i držite tipku "Stop/Set" oko 5 sekundi, dok LED-ica L1 ne počne treperiti. Zatim pomoću tipki "Open" i "Close" pomičite trenutačnu LED-icu prema gore, odnosno dolje. Za svaki postupak imate 10 sekundi; u protivnom će pogon izaći iz načina programiranja. Kad trepereća LED-ica dođe iznad LED-ice funkcije koju želite uključiti/isključiti, jednim pritiskom tipke "Stop/Set" ubrzajte (funkcija uključena) ili usporite (funkcija isključena) treperenje, a zatim nemojte ništa poduzimati kako bi pogon nakon 10 sekundi izašao iz načina programiranja. Ako je sve prošlo kako treba, odgovarajuća LED-ica funkcije koja se uključuje ostat će svijetliti.
Popis funkcija koje se mogu uključiti programiranjem:
| LED | Funkcija | Opis |
|---|---|---|
| L1 | Automatsko zatvaranje | Nakon određenog vremena (koje se podešava u odjeljku „Programiranje razine II. – Trajanje pauze") nakon otvaranja vrata ona će se početi automatski zatvarati. Ako je funkcija isključena, vrata će se moći upravljati samo naredbom s daljinskog upravljača za vrata i sl. |
| L2 | Zatvaranje nakon prekida fotocelija |
Ova funkcija omogućuje da vrata ostanu otvorena samo onoliko dugo koliko je potrebno da vozilo prođe. Nakon što se fotocelije oslobode (vozilo prođe kroz prolaz), vrata će se nakon 5 sekundi sama početi zatvarati. Ova funkcija ima dva načina rada, ovisno o tome je li uključeno automatsko zatvaranje (pogledajte prethodnu funkciju). Automatsko zatvaranje uključeno – vrata će se zaustaviti nakon što se fotocelije oslobode, a nakon 5 sekundi počet će se zatvarati. To znači da se možda neće potpuno otvoriti. |
| L3 | Uvijek zatvori | Nakon nestanka struje vrata će ili ostati u zatečenom položaju (ako je ova funkcija isključena) ili će se zatvoriti (ako je funkcija uključena). |
| L4 | Stanje pripravnosti | Ova funkcija omogućuje smanjenje potrošnje električne energije na minimum. Idealna je za napajanje iz pričuvne baterije (npr. NICE PS124). Ako je funkcija aktivna, upravljačka jedinica isključit će se minutu nakon posljednjeg pokreta vrata. ulaz BlueBUS (a time i svi uređaji spojeni na njega), sve LED diode osim LED diode BlueBUS, koja će polako treperiti. U tom stanju, ako stigne naredba, upravljačka jedinica najprije će se ponovno pokrenuti, a tek zatim izvršiti zadanu naredbu. |
| L5 | Pojačano pokretanje | Isključuje postupno pokretanje pogona na početku manevra i odmah pokreće pogon punom snagom. Prikladno kada je trenje veliko ili je potrebno probiti se kroz snijeg i led, pa je ova funkcija posebno korisna zimi. S druge strane, smanjuje vijek trajanja pogona. |
| L6 | Upozoravajuće treperenje | Nakon primitka signala za pokretanje vrata najprije signalna svjetiljka tri sekunde upozorava okolinu treperenjem, a zatim se pokreće zadani manevar vrata. |
| L7 | Zatvaranje znači djelomično otvaranje | Naredba zatvoriti uvijek pokreće manevar djelomičnog otvaranja vrata. |
| L8 | Podređena jedinica | Uključivanje ove funkcije ima smisla pri instalaciji dviju automatiziranih kliznih vrata okrenutih jedna prema drugima – jedan pogon nadređen je drugome. Podređeni pogon ima uključenu upravo ovu funkciju i sinkroniziran je s nadređenim pogonom putem ulaza BlueBUS. Više pogledajte Robus u načinu rada podređene jedinice. |
Programiranje – razina II.
Na razini II. programiranjem se postavljaju vrijednosti pojedinih funkcija (te se funkcije razlikuju od razine I.).
Zaboravite na programiranje razine I. U programiranje razine II. ulazite tako da držite pritisnutu tipku „Stop/Set” približno 5 sekundi, dok ne počne treperiti LED L1. Zatim tipkama „Open” i „Close” pomičete trenutačnu LED diodu gore odnosno dolje. Za svaku radnju imate 10 sekundi, inače će pogon izaći iz programskog načina rada. Kada trepereća LED dioda dođe iznad LED diode funkcije čiji parametar želite podesiti, pritisnite i držite tipku „Stop/Set” kako biste ušli u postavku konkretne LED diode. LED dioda koja ostane svijetliti (i dalje držite tipku „Stop/Set”) označava trenutačnu vrijednost parametra. Tu vrijednost možete povećati odnosno smanjiti tipkama „Open” odnosno "Close” (i dalje držite tipku „Stop/Set”), zatim otpustite tipku „Stop/Set” i pričekajte da pogon izađe iz programskog načina rada, što će se dogoditi u roku od 10 sekundi. Da biste provjerili je li sve prošlo kako treba, ponovite postupak, ali nemojte mijenjati vrijednost parametra.
Popis funkcija koje se mogu programirati i podesiti:
|
Ulazna LED dioda — Naziv |
LED dioda postavke — Vrijednost |
|---|---|
| L1 — Trajanje pauze Ako je vrijednost „Automatsko zatvaranje” u programiranju razine I. |
L1 — 5 sekundi L2 — 15 sekundi L3 — 30 sekundi L4 — 45 sekundi L5 — 60 sekundi L6 — 80 sekundi L7 — 120 sekundi L8 — 180 sekundi |
|
Određuje slijed kretanja vrata koji se pokreće uzastopnim pritiskanjem, primjerice tipke na daljinskom upravljaču vrata ili aktiviranjem putem ulaz STEP-BY-STEP (također označen kao P.P., ili korak po korak). |
L1 — Otvori/Zaustavi/Zatvori/Zaustavi L2 — Otvori/Zaustavi/Zatvori/Otvori L3 — Otvori/Zatvori/Otvori/Zatvori L4 — Kondominij L5 — Kondominij nakon dvije naredbe za zaustavljanje L6 — Slijed koraka nakon dvije naredbe, djelomično otvaranje L7 — Upravljanje uz stalnu prisutnost L8 — Poluautomatsko otvaranje, zatvaranje uz stalnu prisutnost |
|
Određuje brzinu kretanja vrata tijekom normalnog rada (ne pri pokretanju ni usporavanju vrata). |
L1 — Vrlo sporo (30%) L2 — Sporo (45%) L3 — Srednje (55%) L4 — Brzo (70%) L5 — Vrlo brzo (85%) L6 — Izuzetno brzo (100%) L7 — Otvara „Brzo”, zatvara „Sporo” L8 — Otvara „Izuzetno brzo”, zatvara „Brzo” |
|
Postavlja kada se signal šalje na izlaz S.C.A. (24 V -30% +50% uz maksimalnu snagu od 4 W) |
L1 — Otvaranje vrata L2 — Vrata zatvorena L3 — Vrata otvorena L4 — Drugi radijski izlaz L5 — Treći radijski izlaz L6 — Četvrti radijski izlaz L7 — Održavanje L8 — Električna brava |
|
Uzima u obzir sustav za kontrolu snage motora težinu vrata. Ovaj sustav također mjeri temperaturu okoline i automatski prilagođava snagu motora, primjerice povećava je pri vrlo niskim temperaturama. |
L1 — Iznimno lagana vrata L2 — Vrlo lagana vrata L3 — Lagana vrata L4 — Vrata srednje težine L5 — Umjereno teška vrata L6 — Teška vrata L7 — Vrlo teška vrata L8 — Iznimno teška vrata |
|
Postavlja duljinu otvaranja pri djelomičnom otvaranju. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Postavlja broj ciklusa vrata nakon kojeg će pogon signalizirati da je potrebno obaviti održavanje. |
L1 — Automatski (pogon sam izračunava na temelju zahtjevnosti ciklusa) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Prikazuje vrstu do posljednjih 8 poruka o pogreškama. |
L1 — Rezultat 1. ciklusa L2 — Rezultat 2. ciklusa L3 — Rezultat 3. ciklusa L4 — Rezultat 4. ciklusa L5 — Rezultat 5. ciklusa L6 — Rezultat 6. ciklusa L7 — Rezultat 7. ciklusa L8 — Rezultat 8. ciklusa |

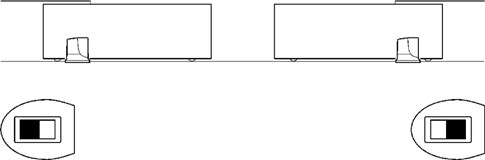

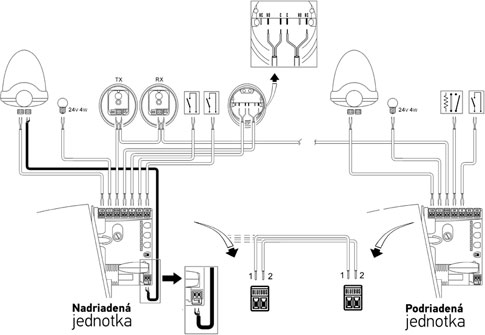

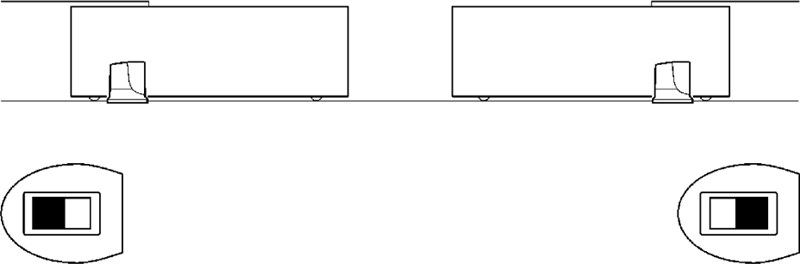

Automatizacija dvaju kliznih vrata koja se susreću pomoću dvaju pogona NICE Robus RB600
Ako trebate automatizirati dvoja klizna vrata koja se susreću, pogoni Robus omogućuju povezivanje u načinu rada podređene jedinice. Načelo rada je takvo da je jedan pogon nadređeni i šalje naredbe drugom, podređenom. Svi pogoni Robus tvornički su postavljeni kao nadređeni, stoga je potrebno postaviti ovaj parametar na podređenom pogonu u programiranju razine I. pomoću funkcije L8 – podređena jedinica.
Ograničenja pri povezivanju nadređene i podređene jedinice
- Vrata kojima upravlja podređena jedinica mogu se otvoriti samo potpuno (nije moguće djelomično otvaranje).
- Svi uređaji (fotoćelije, prijamnik, itd.) moraju biti povezani s nadređenom jedinicom. Na podređenu jedinicu mogu se povezati samo: upozoravajuće signalno svjetlo, izlazni indikator S.C.A., uređaji na ulaz STOP i P.P. (također nazvan STEP-BY-STEP, ili korak-po-korak upravljanje), ulazi OPEN i CLOSE se zanemaruju.
- Ako želite upotrijebiti pričuvnu bateriju (NICE PS124), svaki pogon mora imati vlastitu.
- Sve programirane funkcije na podređenoj jedinici zanemaruju se, osim funkcija programiranih u:
| Programiranje razine I. | Programiranje razine II. |
|---|---|
| L4 - Stanje pripravnosti | L3 - Brzina motora |
| L5 - Vršna vrijednost | L4 - Izlazni indikator |
| L8 - Podređena jedinica | L5 - Snaga motora |
| L8 - Arhiva pogrešaka |
Postupak ugradnje dvaju pogona Robus u načinu rada podređene jedinice
1. Ugradite vrata i pogone te postavite smjerove otvaranja prema:
2. Spojite pogone prema shemi (obavezno pazite na polaritet spoja BlueBUS između pogona):
3. Dovedite električno napajanje u oba pogona
4. Na podređenoj jedinici, u programiranju razine II, postavite parametar L8 - Podređena jedinica
5. Provedite postupak prepoznavanja priključenih uređaja na podređenoj jedinici
6. Provedite postupak prepoznavanja priključenih uređaja na nadređenoj jedinici
7. Provedite postupak prepoznavanja duljine krila na nadređenoj jedinici
Priključivanje dodatnih vanjskih uređaja na pogon
 |
Ako na pogon želite priključiti dodatne uređaje koji zahtijevaju vanjsko napajanje (npr. signalnu rasvjetu, ključni prekidač, magnetske kartice itd.), priključite uređaj prema slici. Napon napajanja iznosi 24 V DC, od −30 % do +50 %, uz maksimalnu struju od 100 mA. |
Posebne funkcije pogona
Vrata ostaju stalno otvorena
Ako naredba na ulazu STEP-BY-STEP (naziva se i P.P. ili korak-po-korak) traje dulje od 2 sekunde, upravljačka jedinica držat će vrata otvorenima dok traje naredba. Ova je funkcija osobito korisna u kombinaciji s vremenskim prekidačem.
Prisilno pokretanje
Ako neki sigurnosni uređaj zakaže ili, primjerice, u zraku fotoćelija naiđe neuklonjiva prepreka pa se vrata iz sigurnosnih razloga ne žele pokrenuti, možete aktivirati način rada „Prisutnost osobe”, trajno u Programiranju razine II u postavci L2 - Vrsta korak-po-korak upravljanja na vrijednost L7 - Prisutnost osobe, ili privremeno:
- Zadajte naredbu vratima (daljinskim upravljačem, ključnim prekidačem i sl.)
- Ako postoji problem, vrata se neće pomaknuti, a signalna svjetiljka vjerojatno će signalizirati pogrešku.
- Stoga, unutar 3 sekunde od prethodne naredbe, ponovno zadajte naredbu i držite je.
- Dok držite naredbu, vrata će se kretati; čim je otpustite, zaustavit će se.
Obavijest o održavanju
U Programiranju razine II u stavci L7 - Upozorenje za održavanje postavlja se broj ciklusa nakon kojih pogon treba signalizirati potrebu za održavanjem (pregledom). Pogon to signalizira signalnom svjetiljkom (ili na izlazu S.C.A., ako je tako postavljeno u Programiranju razine II u stavci L4 - Izlazni indikator razina L7 - Održavanje) na sljedeći način:
| Broj ciklusa | Signalizacija signalnom svjetiljkom | Signalizacija izlaznim indikatorom S.C.A. |
|---|---|---|
| manje od 80 % ograničenja | Uobičajen rad, treperenje u intervalima od pola sekunde. | „Svijetli” 2 sekunde nakon početka otvaranja. |
| 80–100 % ograničenja | Svijetli 2 s nakon početka manevra, a zatim nastavlja uobičajeno. | Treperi tijekom manevra. |
| više od 100 % ograničenja | Svijetli 2 s nakon početka manevra, a zatim nastavlja uobičajeno; svijetli 2 s nakon završetka manevra. | I dalje treperi. |
Brisanje obavijesti o održavanju i provjeru trenutačnog broja manevara do ograničenja pronaći ćete u priručniku, u poglavlju 7.4.3.
Rješavanje problema s pogonom
Ako vam nešto nije jasno ili imate bilo kakav drugi problem, slobodno se obratite se našoj tehničkoj podršci za pogone NICE.
Ovisno o vrsti problema
Tijekom montaže (ili u slučaju kvara pogona) mogli biste naići na neke od sljedećih problema:
|
Problem |
Moguće rješenje |
|---|---|
|
Vrata ne reagiraju na naredbu daljinskog upravljača, a LED dioda na daljinskom upravljaču ne svijetli. |
Provjerite jesu li baterije upravljača pogona ispravne; ako nisu, zamijenite ih. Upute ćete pronaći u priručniku za odgovarajući upravljač. |
|
Vrata ne reagiraju na naredbu daljinskog upravljača, ali LED dioda na daljinskom upravljaču svijetli. |
Provjerite je li daljinski upravljač pohranjen u memoriju prijamnika ispravan, odnosno pokušajte daljinski upravljač ponovno pohraniti. |
|
Vrata se ne pomiču, a LED dioda BlueBUS ne treperi.
|
Provjerite je li pogon priključen na napajanje od 230 V. Ako jest, izmjerite oba osigurača i po potrebi ih zamijenite novima istih karakteristika. |
|
Vrata se ne pomiču, a signalna svjetiljka ne treperi. |
Provjerite je li pogon uopće registrirao naredbu. Pri slanju naredbe daljinskim upravljačem trebala bi LED dioda BlueBUS brzo zatreperiti dvaput. Ako naredbu šalje drugi uređaj putem ulaza STEP-BY-STEP (P.P.), trebala bi zasvijetliti odgovarajuća LED dioda STEP-BY-STEP. |
|
Vrata se ne pomiču, a signalna svjetiljka zatreperi nekoliko puta. |
Prebrojite treptaje i pogledajte Dijagnostika pomoću treptanja signalne svjetiljke. |
|
Vrata se pokrenu, ali odmah se zaustave i počnu se kretati u suprotnom smjeru. |
Programirana snaga motora vjerojatno je preniska za vaša vrata. Provjerite ometaju li prepreke kretanje vrata i po potrebi povećajte snagu pogona ili uključite funkciju Pojačanje. |
|
Vrata se pokrenu, ali signalna svjetiljka ne radi. |
Provjerite ima li napona na izlazu FLASH tijekom kretanja vrata (visina napona nije važna, približno 10–30 Vdc). Ako na izlazu ima napona, problem je vjerojatno u signalnoj svjetiljci, pokušajte je zamijeniti sličnom i provjerite radi li. Ako na izlazu nema napona, izlaz FLASH možda je preopterećen; provjerite nije li došlo do kratkog spoja u ožičenju. |
|
Vrata se pokrenu, ali izlaz S.C.A. ne radi. |
Utvrdite vrstu funkcije programirane za izlaz S.C.A. i ako bi izlaz trebao treperiti, provjerite ima li na njemu napona (približno 24 Vdc). Ako na izlazu ima napona, problem je vjerojatno u žarulji; pokušajte je zamijeniti sličnom i provjerite radi li. Ako na izlazu nema napona, izlaz S.C.A. možda je preopterećen; provjerite nije li došlo do kratkog spoja u ožičenju. |
Dijagnostika pomoću treptanja signalne svjetiljke
Tijekom kretanja vrata signalna svjetiljka treperi pravilno, jednom u sekundi. Ako dođe do problema, signalna svjetiljka javlja pogrešku dvjema uzastopnim serijama bržih treptaja.
|
Serija treptaja |
Pogreška |
Rješenje |
|---|---|---|
|
1 treptaj Pauza od 1 sekunde 1 treptaj |
Pogreška BlueBUS
|
Uređaji priključeni na ulaz BlueBUS ne odgovaraju onima koji su bili prepoznati tijekom postupka prepoznavanja uređaja. Ponovite postupak prepoznavanja. Ako to ne pomogne, pokušajte još jednom. U suprotnom ćete metodom isključivanja morati pronaći neispravan uređaj i zamijeniti ga (kupiti, reklamirati ili popraviti). |
|
2 treptaja Pauza od 1 sekunde 2 treptaja |
Aktivacija fotocelije |
Aktiviraju se fotocelije, što je uobičajeno ako je njihova zraka prekinuta tijekom zatvaranja vrata. Ako zraka nije bila prekinuta, možda su prljave, zaslijepljene ili neispravne. |
|
3 treptaja Pauza od 1 sekunde 3 treptaja |
Aktivacija ograničivača sile motora
|
Tijekom kretanja vrata otkriveno je povećano trenje – vrata možda nisu dobro podešena; pokušajte ih ručno pomaknuti i ponovno namjestiti. U suprotnom obično pomaže povećanje snage motora, a po potrebi i aktivacija funkcije Pojačanje. Drugi problem može biti ako je donji graničnik postavljen previsoko. |
|
4 treptaja Pauza od 1 sekunde 4 treptaja |
Aktivacija ulaza STOP
|
Poslana je naredba na ulaz STOP, pa ako je riječ o neželjenom ponašanju, provjerite uređaje priključene na njega. |
|
5 treptaja Pauza od 1 sekunde 5 treptaja |
Unutarnja pogreška upravljačke jedinice |
Pričekajte 30 sekundi i pokušajte ponovno. Ako se to nastavi, pokušajte resetirati. U suprotnom će vjerojatno biti potreban popravak ili zamjena upravljačke jedinice. |
|
6 treptaja pauza od 1 sekunde 6 treptaja |
Dosegnuto je satno ograničenje manevriranja. |
Pričekajte nekoliko minuta da se ograničivač ciklusa spusti ispod granične vrijednosti. |
|
7 treptaja pauza od 1 sekunde 7 treptaja |
Unutarnja pogreška elektroničkih sklopova. |
Odspojite cijeli pogon na nekoliko sekundi pa pokušajte ponovno. Ako se to nastavi, pokušajte resetirati. U suprotnom će vjerojatno biti potreban popravak ili zamjena upravljačke jedinice. |
|
8 treptaja pauza od 1 sekunde 8 treptaja |
Aktivna je trajna naredba.
|
Pogonu se neprekidno šalje naredba – pokušajte provjeriti uređaje priključene na ulaz OPEN. Ako imate priključen vremenski prekidač, vjerojatno je riječ o njemu.
|
Dijagnostika pomoću treptanja LED dioda
Na upravljačkoj jedinici RBA3R10 pogona NICE Robus RB600 nalaze se dva skupa LED dioda, od kojih svaki treptanjem ili svijetljenjem signalizira normalan rad upravljačke jedinice ili dijagnostiku pogrešaka, prema sljedećim tablicama.
Vodoravne LED diode BLUEBUS, STOP, PP, OPEN, CLOSE
|
Signalizacija |
Stanje |
Rješenje |
|---|---|---|
|
LED BlueBUS |
||
|
Ne svijetli |
Pogreška
|
Provjerite priključak na električnu mrežu, ako je ispravan, provjerite osigurače F1 i F2 i po potrebi ih zamijenite novima istih karakteristika. |
|
Svijetli |
Ozbiljna pogreška
|
Pokušajte odspojiti upravljačku jedinicu, po potrebi sve ulaze. Ako to ne pomogne, resetirajte je; ako ni to ne pomogne, vjerojatno će trebati zamijeniti upravljačku jedinicu. |
|
Treptanje u intervalima od jedne sekunde |
Sve je u redu |
Upravljačka jedinica radi normalno. |
|
2 brza treptaja |
Promijenilo se stanje na ulazima |
Normalan rad – promijenilo se stanje na ulazu STEP-BY-STEP, STOP, OPEN, CLOSE, aktivirane su fotoćelije, ili je pogon primio naredbu od daljinskog upravljača. |
|
Nizovi treptaja odvojeni pauzom od jedne sekunde |
Više mogućnosti |
Broj treptaja u nizu odgovara dijagnostici pogrešaka prema signalnoj lampi. |
|
LED STOP (Zaustavljanje) |
||
|
Ne svijetli |
Ulaz STOP je aktiviran |
Provjerite uređaje priključene na ulaz STOP. |
|
Svijetli |
Sve je u redu |
Ulaz STOP nije aktivan. |
|
LED STEP-BY-STEP (poznat i kao P.P., korak po korak) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz STEP-BY-STEP nije aktivan. |
|
Svijetli |
Ulaz STEP-BY-STEP je aktiviran |
Upravljačka jedinica radi normalno ako je aktiviran uređaj priključen na ulaz STEP-BY-STEP. |
|
LED OPEN (Otvaranje) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz OPEN nije aktivan.
|
|
Svijetli |
Ulaz OPEN je aktiviran |
Upravljačka jedinica radi normalno ako je aktiviran uređaj priključen na ulaz OPEN. |
|
LED CLOSE (Zatvaranje) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz CLOSE nije aktivan.
|
|
Svijetli |
Ulaz CLOSE je aktiviran |
Upravljačka jedinica radi normalno ako je aktiviran uređaj priključen na ulaz CLOSE. |
Okomite LED diode L1–L8
|
Signalizacija |
Rješenje |
|---|---|
|
LED 1 |
|
|
Ne svijetli |
Tijekom normalnog rada signalizira da funkcija Automatsko zatvaranje nije uključena. |
|
Svijetli |
Tijekom normalnog rada signalizira da funkcija Automatsko zatvaranje je uključena. |
|
Treperi |
|
|
LED 2 |
|
|
Ne svijetli |
Tijekom normalnog rada signalizira da funkcija Zatvaranje nakon prekida fotoćelija nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da funkcija Zatvaranje nakon prekida fotoćelija je uključena. |
|
Treperi |
|
|
LED 3 |
|
|
Ne svijetli |
Tijekom normalnog rada pokazuje da funkcija Uvijek zatvori nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da funkcija Uvijek zatvori je uključena. |
|
Treperi |
|
|
LED 4 |
|
|
Ne svijetli |
Tijekom normalnog rada pokazuje da funkcija Stanje pripravnosti nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da je funkcija Stanje pripravnosti uključena. |
|
Treperi |
|
|
LED 5 |
|
|
Ne svijetli |
Tijekom normalnog rada pokazuje da funkcija Pojačanje nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da funkcija Pojačanje je uključena. |
|
Treperi |
Programiranje funkcije je u tijeku. |
|
LED 6 |
|
|
Ne svijetli |
Tijekom normalnog rada pokazuje da funkcija Predtreperenje nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da funkcija Predtreperenje je uključena. |
|
Treperi |
Programiranje funkcije je u tijeku. |
|
LED 7 |
|
|
Ne svijetli |
Tijekom normalnog rada pokazuje da funkcija Zatvaranje znači djelomično otvaranje nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da funkcija Zatvaranje znači djelomično otvaranje je uključena. |
|
Treperi |
Programiranje funkcije je u tijeku. |
|
LED 8 |
|
|
Ne svijetli |
Tijekom normalnog rada pokazuje da funkcija Podređena jedinica nije uključena. |
|
Svijetli |
Tijekom normalnog rada pokazuje da funkcija Podređena jedinica je uključena. |
|
Treperi |
Programiranje funkcije je u tijeku. |
Ugradnja pomoćne baterije u pogon NICE Robus 600
Pomoćna baterija NICE PS124 nije standardni dio isporuke pogona, ali je možete dodatno naručiti. Upotrebljava se u slučaju nestanka struje, kada će se pogon vrata napajati iz nje. Baterija se neprekidno puni iz električne mreže.
| 1. Izvadite plastični poklopac priključka za bateriju | 2. Priključite bateriju na priključak i smjestite je pokraj upravljačke jedinice |
|---|---|
 |
 |
Ručno deblokiranje pogona NICE Robus RB600
 |
U slučaju nestanka struje nećete moći upravljati vratima pomoću daljinskog upravljača. Stoga je pogon moguće deblokirati pomoću ključa za deblokiranje i ručno pomicati vrata: |

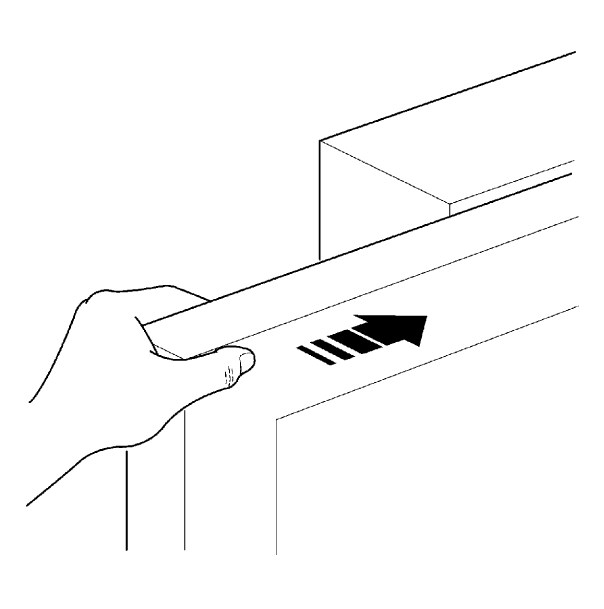

| 1. Pomaknite poklopac brave za deblokiranje | 2. Umetnite ključ za deblokiranje i okrenite ga u smjeru kazaljke na satu |
|---|---|
 |
 |
| 3. Izvucite polugu za deblokiranje | 4. Vrata možete pomicati ručno |
 |
 |
Tehničke karakteristike pogona NICE Robus RB600
| Model | NICE Robus RB600 |
|---|---|
| Opis modela | Elektromehanički reduktorski motor za automatski rad kliznih vrata u privatnom okruženju. Isporučuje se uključujući upravljačku jedinicu NICE RBA3R10, ali bez radijskog prijamnika. |
| Zupčanik | Broj zuba: 15 Modul zuba: 4 Razmak: 12,6mm Promjer podjele: 60mm |
| Okretni moment [Sila] |
18Nm [600N] - potrebna za pokretanje krila |
| Nazivni moment [Nazivna sila] |
9Nm [300N] - potrebna za održavanje krila u pokretu |
| Brzina | 0,31 m/s |
| Nazivna brzina | 0,15 m/s |
| Ograničenje broja uzastopnih ciklusa | 100 ciklusa/dan (upravljačka jedinica ograničava broj na temelju ograničenja, pogledajte Odabir pogona) |
| Radno ograničenje | 7 minuta (upravljačka jedinica ograničava vrijeme na temelju ograničenja, pogledajte Odabir pogona) |
| Vijek trajanja | od 250.000 do 20.000 ciklusa, ovisno o težini i duljini krila te o postavkama pogona |
| Napajanje | 230V (+10% -15%) 50/60Hz |
|
Potrošnja energije |
515W [2,5A] |
| Razred izolacije | 1 - potrebno je uzemljenje |
| Rezervno napajanje | može se dodatno kupiti i ugraditi rezervnu bateriju NICE PS124 |
| Izlaz za signalnu lampu | za dvije signalne lampe 12V sa žaruljom od 21W (npr. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Izlazni indikator (S.C.A.) | za jednu žarulju od 21V, maks. 4W (izlazni napon +50% -30%), može upravljati malim relejem |
| Izlaz BlueBUS | jedan izlaz za do 15 uređaja BlueBUS |
| Ulaz STOP | za normalno otvorene, normalno zatvorene i uređaje s konstantnim otporom 8,2KΩ |
| Ulaz STEP-BY-STEP (P.P., korak po korak) | normalno otvoren (zatvaranje kontakta aktivira naredbu „Korak po korak") |
| Ulaz OPEN | normalno otvoren (zatvaranje kontakta aktivira naredbu „Otvoriti") |
| Ulaz CLOSE | normalno otvoren (zatvaranje kontakta aktivira naredbu „Zatvoriti") |
| Radijski prijamnik | bez prijamnika, priključak „SM” za prijamnike NICE SMXI, NICE OXI i sl. |
| Ulaz za antenu | 52Ω za koaksijalni kabel RG-58 (ili sličan) |
| Programske funkcije | 8 funkcija za uključivanje/isključivanje (Programiranje razine I.) 8 podesivih funkcija (Programiranje razine II.) |
| Funkcije samoprocjene |
procjena duljine krila (izračun udaljenosti ubrzavanja i usporavanja, izračun položaja djelomičnog otvaranja) |
| Radna temperatura | -20°C do +50°C |
| Uporaba u slanim, kiselim i potencijalno eksplozivnim okruženjima | ne |
| Klasa zaštite | IP44 |
| Dimenzije | 210×330×303 (š×d×v) |
| Težina | 11kg |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
