NICE PLA10 - vertikalna električna brava za krilnu kapiju, NICE-PLA10
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
110,21 € s PDV-om
| Težina |
|---|
| 0,80 kg |
Opis proizvoda NICE PLA10 - vertikalna električna brava za krilnu kapiju, NICE-PLA10
Električna brava NICE PLA10 namijenjen je za automatski i ručni način otvaranja, za unutarnju i vanjsku uporabu krilne kapije i vratašca. Standardno radi u automatskom načinu rada, a nakon izvlačenja uklonjive komponente radi poluautomatski. Električna brava namijenjena je za okomitu ugradnju, ali se u načelu može postaviti i vodoravno. Za vodoravnu ugradnju preporučuje se odabrati alternativnu brava PLA11.
Priručnici i dokumenti za preuzimanje
Tehničke informacije
| Ugradnja: | okomita (i vodoravna) |
|---|---|
| Osni razmak: | 70mm od ruba brave do osi cilindra |
| Funkcije: |
|
| Zavojnica: | Dvostruka izmjenjiva zavojnica za neprekidno opterećenje i dug vijek trajanja. |
| Napon: | 12V AC |
| Izvedba: |
Kućište i mehanički graničnik galvanski pocinčani čelik. Mesingani jezičac. |
| Cilindar: | Dvostruki ili polovični (polovični je dio pakiranja). |

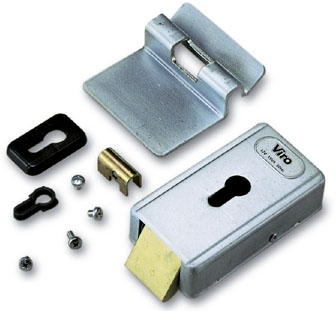

Sadržaj pakiranja
Pakiranje električne brave NICE PLA10 sadrži:
 |
|
Galerija fotografija primjene električne brave

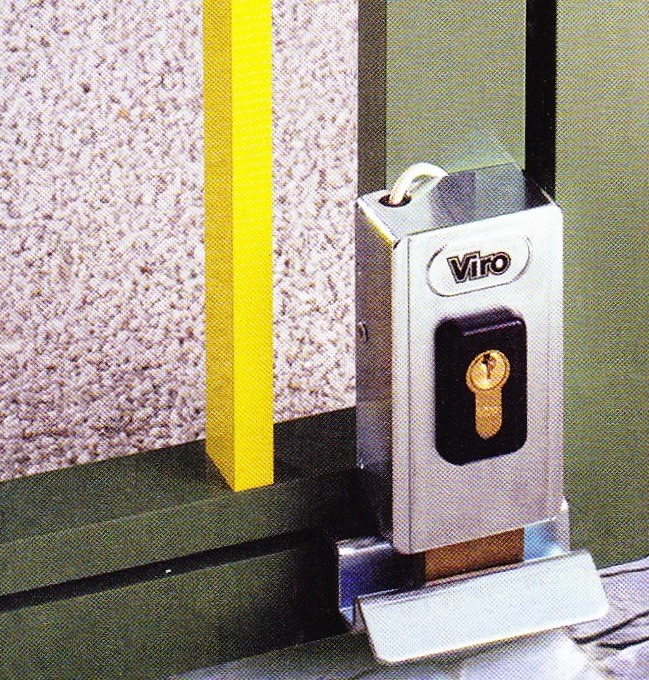

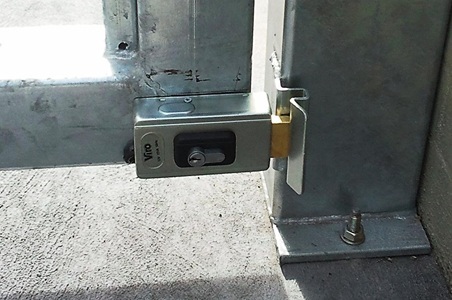

| Okomita ugradnja | Vodoravna ugradnja |
|---|---|
 |
 |
Funkcije električne brave
 |
Električna brava NICE PLA10 radi u automatskom načinu rada, a nakon izvlačenja uklonjive komponente radi poluautomatski. U automatskom načinu rada brava se otključava električnim impulsom, a zaključava se tek nakon što se vrata naknadno otvore i zatvore. U poluautomatskom načinu rada, nakon izvlačenja uklonjive komponente, brava se otključava samo kombinacijom električnog impulsa i naknadnog ručnog pritiska na krilo vrata. Da biste aktivirali ovu funkciju, odmaknite pritisnu pločicu G i izvucite plastičnu komponentu F. |
Dimenzije kompatibilnih cilindara
Električna brava standardno se isporučuje s polovičnim cilindrom. Za odabir potrebnog cilindra pogledajte sljedeću tablicu i odaberite odgovarajuću dimenziju ovisno o debljini materijala vrata na koja pričvršćujete električnu bravu. Možete upotrijebiti i jednostrani cilindar dimenzija navedenih na crtežu.
Ugradnja cilindra
Nakon odabira odgovarajućeg cilindra ugradite električnu bravu prema sljedećoj shemi. Ostavite idealan razmak od 4mm između kućišta brave i gornjeg dijela mehaničkog graničnika.
Električno ožičenje električne brave
Provucite kabel kroz gumeni otvor na stražnjoj strani brave i spojite ga prema slici:
Galerija fotografija električne brave

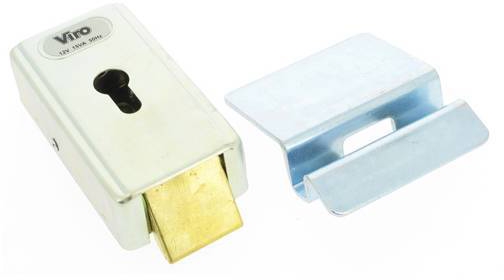

| Kućište električne brave NICE PLA10 i njezin graničnik | Kućište električne brave NICE PLA10 |
|---|---|
 |
 |
| Unutrašnjost električne brave NICE PLA10 | Kutija električne brave NICE PLA10 |
 |
 |

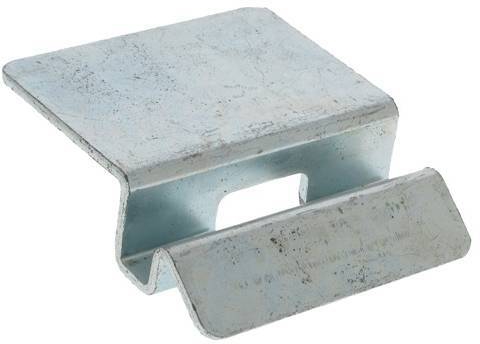

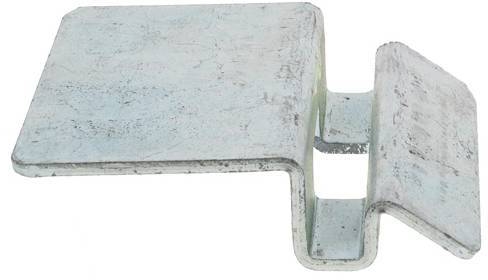

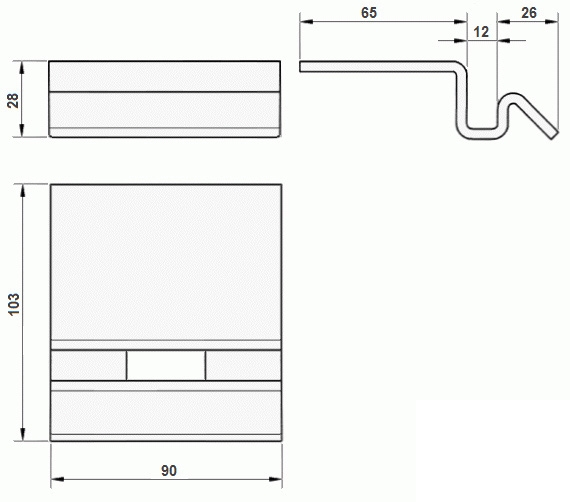

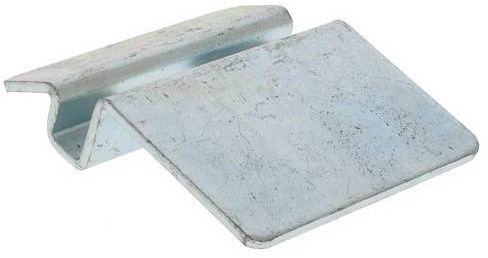

Galerija fotografija graničnika električne brave
 |
 |
 |
 |
Električna brava NICE PLA10 namijenjen je za automatski i ručni način otvaranja, za unutarnju i vanjsku uporabu krilne kapije i vratašca. Standardno radi u automatskom načinu rada, a nakon izvlačenja uklonjive komponente radi poluautomatski. Električna brava namijenjena je za okomitu ugradnju, ali se u načelu može postaviti i vodoravno. Za vodoravnu montažu preporučuje se odabrati alternativni električna brava PLA11.
Tehničke informacije
| Montaža: | okomita (i vodoravna) |
|---|---|
| Osni razmak: | 70mm od ruba brave do osi cilindra |
| Funkcije: |
|
| Zavojnica: | Dvostruka zamjenjiva zavojnica za neprekidno opterećenje i dug vijek trajanja. |
| Napon: | 12V AC |
| Izvedba: |
Kućište i mehanički graničnik galvanski pocinčani čelik. Mjedeni jezičak. |
| Cilindar: | Dvostruki ili polucilindar (polucilindar je uključen u pakiranje). |
Sadržaj pakiranja
Pakiranje električne brave NICE PLA10 sadrži:
|
|
Galerija fotografija primjene električne brave
| Okomita primjena | Vodoravna primjena |
|---|---|
|
|
Funkcije električne brave
|
Električna brava NICE PLA10 radi u automatskom načinu rada; nakon izvlačenja uklonjive komponente radi poluautomatski. U automatskom načinu rada brava se otključava električnim impulsom, a zaključava se tek nakon što se vrata potom otvore i zatvore. U poluautomatskom načinu rada, nakon izvlačenja uklonjive komponente, brava se otključava samo kombinacijom električnog impulsa i naknadnog ručnog pritiska na krilo vrata. Za aktivaciju ove funkcije odmaknite pritisnu pločicu G i izvucite plastičnu komponentu F. |
Dimenzije kompatibilnih cilindara
Električna brava standardno se isporučuje s polucilindrom. Kako biste izračunali potrebnu dimenziju cilindra, pogledajte sljedeću tablicu. U njoj odaberite odgovarajuću dimenziju ovisno o debljini materijala vrata na koja pričvršćujete električnu bravu. Možete upotrijebiti i samo jednostrani cilindar dimenzija navedenih na crtežu.
Ugradnja cilindra
Nakon odabira odgovarajućeg cilindra ugradite električnu bravu prema sljedećoj shemi. Ostavite idealan razmak od 4mm između kućišta brave i gornjeg dijela mehaničkog graničnika.
Električno spajanje električne brave
Provucite kabel kroz gumeni otvor na stražnjoj strani brave i spojite ga prema slici:
Galerija fotografija električne brave
| Kućište električne brave NICE PLA10 i njezin graničnik | Kućište električne brave NICE PLA10 |
|---|---|
|
|
| Unutrašnjost električne brave NICE PLA10 | Kutija električne brave NICE PLA10 |
|
|
Galerija fotografija graničnika električne brave
|
|
|
|
