NICE PLA11 – vodoravna električna brava za krilnu kapiju, NICE-PLA11
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
110,21 € s PDV-om
| Težina |
|---|
| 0,80 kg |
Opis proizvoda NICE PLA11 – vodoravna električna brava za krilnu kapiju, NICE-PLA11
Električna brava NICE PLA11 namijenjena je za unutarnje i vanjske krilna vrata koja se otvaraju automatski ili ručno krilna vrata i vratašca. U standardnom načinu rada funkcionira automatski, a nakon izvlačenja odvojive komponente funkcionira poluautomatski. Električna brava namijenjena je za vodoravnu uporabu, ali načelno se može postaviti i okomito. Za okomitu ugradnju preporučuje se odabrati alternativnu električnu bravu PLA10.
Upute i dokumenti za preuzimanje
Tehničke informacije
| Ugradnja: | vodoravna (moguća i okomita) |
|---|---|
| Osni razmak: | 70 mm od ruba brave do osi cilindra |
| Funkcije: |
|
| Zavojnica: | Dvostruka zamjenjiva zavojnica za kontinuirano opterećenje i dug vijek trajanja. |
| Napon: | 12 V AC |
| Izvedba: |
Kućište i mehanički graničnik galvanizirani čelik. Mjedeni jezičac. |
| Cilindar: | Dvostruki ili polovični (polovični je uključen u pakiranje). |

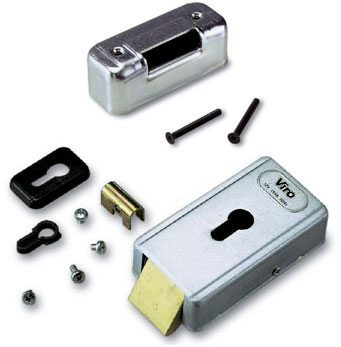

Sadržaj pakiranja
Pakiranje električne brave NICE PLA11 sadrži:
 |
|
Funkcije električne brave
 |

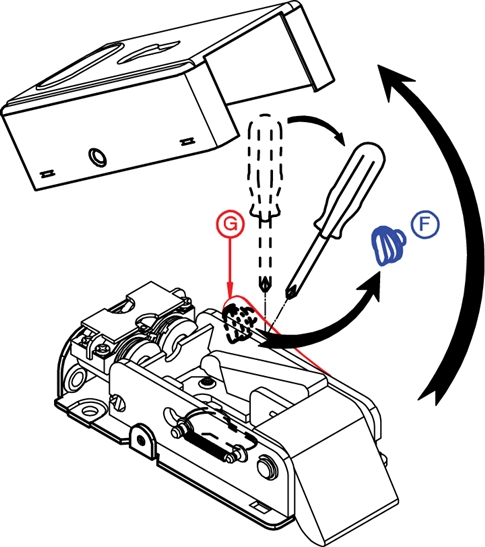

Električna brava NICE PLA11 radi u automatskom načinu rada, a nakon izvlačenja odvojive komponente radi poluautomatski. U automatskom načinu rada brava se otključava električnim impulsom, a zaključava se tek nakon što se vrata potom otvore i zatvore. U poluautomatskom načinu rada, nakon izvlačenja odvojive komponente, brava se otključava samo kombinacijom električnog impulsa i naknadnog ručnog pritiska na krilo vrata. Za aktivaciju ove funkcije pomaknite pritisnu polugu G i izvucite plastičnu komponentu F. |
Dimenzije podržanih cilindara

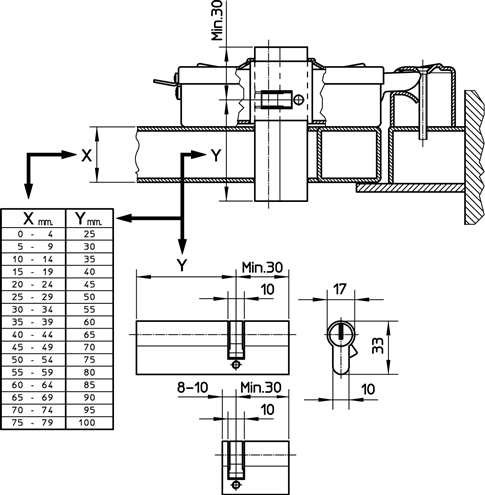

Električna brava isporučuje se s polovičnim cilindrom. Za odabir druge potrebne dimenzije cilindra pogledajte sljedeću tablicu, koja prikazuje koja vam dimenzija odgovara ovisno o debljini materijala vrata na koja pričvršćujete električnu bravu. Možete upotrijebiti i samo jednostrani cilindar dimenzija navedenih na crtežu.

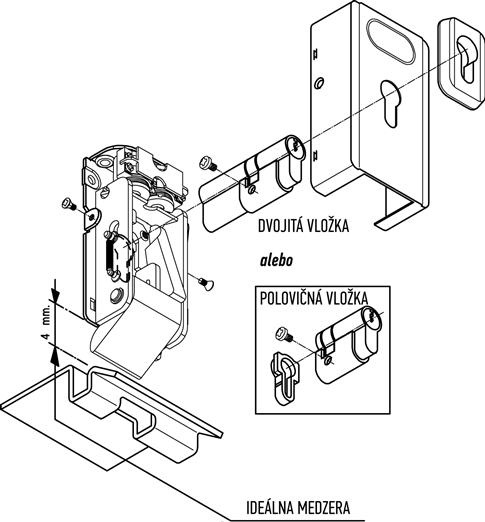

Ugradnja cilindra
Nakon odabira odgovarajućeg cilindra ugradite električnu bravu prema sljedećoj shemi. Održavajte idealni razmak od 4 mm između tijela brave i gornjeg dijela mehaničkog graničnika.
Električno spajanje električne brave

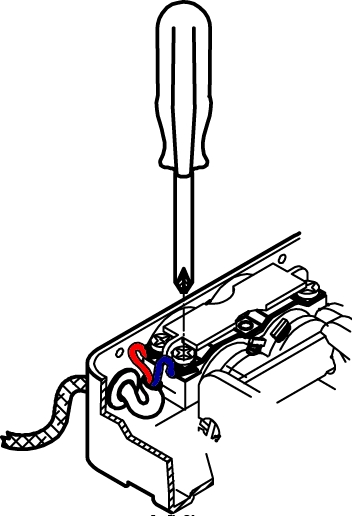

Provedite kabel kroz gumeni otvor na stražnjem dijelu brave i spojite ga prema slici:
Galerija fotografija električne brave

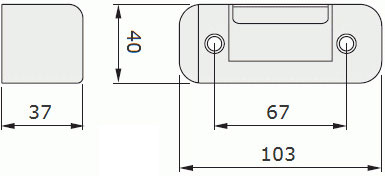

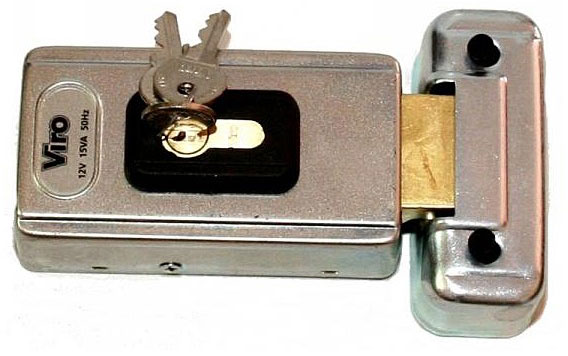

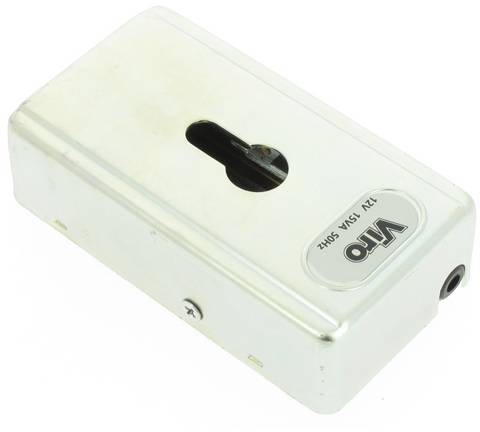

| Tijelo električne brave NICE PLA11 i njezin graničnik | Tijelo električne brave NICE PLA11 |
|---|---|
 |
 |

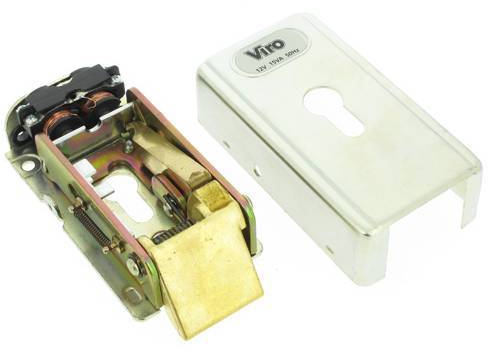

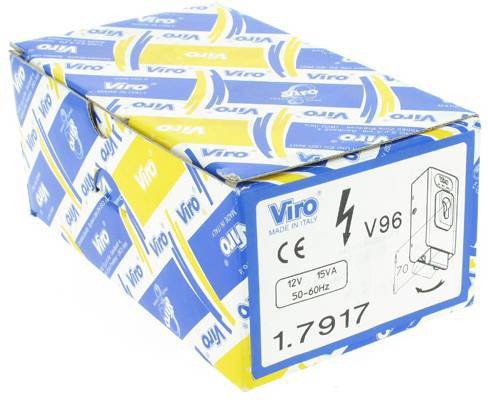

| Unutrašnjost električne brave NICE PLA11 | Kutija električne brave NICE PLA11 |
 |
 |

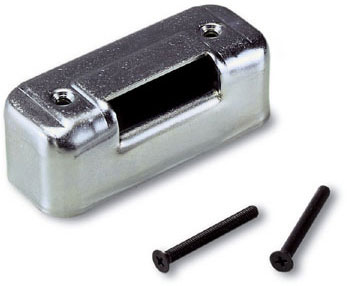

Galerija fotografija graničnika električne brave
 |
 |
Električna brava NICE PLA11 namijenjena je za unutarnje i vanjske krilna vrata koja se otvaraju automatski ili ručno krilna vrata i vratašca. U standardnom načinu rada funkcionira automatski, a nakon izvlačenja odvojive komponente funkcionira poluautomatski. Električna brava namijenjena je za vodoravnu uporabu, ali načelno se može postaviti i okomito. Za okomitu ugradnju preporučuje se odabrati alternativnu električnu bravu PLA10.
Tehničke informacije
| Ugradnja: | vodoravna (moguća i okomita) |
|---|---|
| Osni razmak: | 70 mm od ruba brave do osi cilindra |
| Funkcije: |
|
| Zavojnica: | Dvostruka zamjenjiva zavojnica za kontinuirano opterećenje i dug vijek trajanja. |
| Napon: | 12V AC |
| Izvedba: |
Kućište i mehanički graničnik galvanski pocinčani čelik. Mesingana jezičica. |
| Uložak: | Dvostruki ili polovični (polovični je dio pakiranja). |
Sadržaj pakiranja
Pakiranje električne brave NICE PLA11 sadrži:
|
|
Funkcije električne brave
|
Električna brava NICE PLA11 radi u automatskom načinu rada; nakon izvlačenja uklonjivog dijela radi poluautomatski. U automatskom načinu rada brava se otključava električnim impulsom, a zaključava tek nakon što se vrata naknadno otvore i zatvore. U poluautomatskom načinu rada, nakon izvlačenja uklonjivog dijela, brava se otključava samo kombinacijom električnog impulsa i naknadnog ručnog pritiska na krilo vrata. Za aktivaciju ove funkcije odmaknite pritisnu pločicu G i izvucite plastični dio F. |
Dimenzije podržanih cilindara
Električna brava isporučuje se s polucilindrom. Za odabir drugog potrebnog cilindra pogledajte sljedeću tablicu, iz koje možete očitati koja vam dimenzija odgovara ovisno o debljini materijala vaših vrata na koja pričvršćujete električnu bravu. Možete upotrijebiti i samo jednostrani cilindar dimenzija navedenih na crtežu.
Ugradnja cilindra
Nakon odabira odgovarajućeg cilindra ugradite električnu bravu prema sljedećoj shemi. Ostavite idealan razmak od 4 mm između tijela brave i gornjeg dijela mehaničkog graničnika.
Električno spajanje električne brave
Provucite kabel kroz gumeni otvor na stražnjem dijelu brave i spojite ga prema slici:
Galerija fotografija električne brave
| Tijelo električne brave NICE PLA11 i pripadajući graničnik | Tijelo električne brave NICE PLA11 |
|---|---|
|
|
| Unutrašnjost električne brave NICE PLA11 | Kutija električne brave NICE PLA11 |
|
|
Galerija fotografija graničnika električne brave
|
|
