NICE Soon SO2000 – pogon sekcijskih garažnih vrata do maksimalne površine 20m2 i maksimalne visine 5m
| Dostupnost proizvoda: | do 3 dana | Robu u pravilu šaljemo u roku od 3 dana. |
|---|
do 3 dana
440,92 € s PDV-om
| Težina |
|---|
| 11 kg |
Opis proizvoda NICE Soon SO2000 – pogon sekcijskih garažnih vrata do maksimalne površine 20m2 i maksimalne visine 5m
NICE SOON SO2000 je osovinski pogon za sekcijska garažna vrata do 20 m² i približne visine 5 m. Ima motor od 24 V DC, ugrađenu upravljačku jedinicu NICE SOA2R10 s BlueBUS-om, magnetski enkoder i prateću LED rasvjetu. Cijeli se pogon napaja iz mreže 230 V AC.
Pogon je ireverzibilan a u slučaju nestanka napajanja deblokira se pomoću isporučenih užadi. Enkoder prati položaj; potrebno je podesiti otvoreni i zatvoreni položaj. Mehanički graničnici i pravilno uravnotežena vrata i dalje su nužni.
| Brza navigacija | |
|---|---|
| Odabir pogona | Dodatna oprema |
| Pakiranje | Montaža |
| Deblokiranje | Povezivanje |
| Prvo pokretanje | Postavke |
| Daljinski upravljači | Dijagnostika |
| Resetiranje | Održavanje |
| Parametri | Priručnik PDF |
Dodatna oprema i odabir upravljanja
SOA2R10 ugrađena je u SOON SO2000. Zasebna DPRO924 ne isporučuje se uz ovu izvedbu. Upute za povezivanje i postavljanje u nastavku vrijede za SOA2R10; ako je oznaka ploče drukčija, slijedite upute za ugrađenu jedinicu.
| Što | Zašto | Tip |
|---|---|---|
| Fotoćelije | Zaštita prolaza; dvožično povezivanje bez polariteta. | NICE EPMB |
| Upozoravajuća svjetiljka | Upozorava na kretanje; postavka FLASH. | NICE ELDC |
| Radio-prijamnik i daljinski upravljač | Upravljanje odašiljačem; utičnica SM i uparivanje. | NICE OXIBD + NICE MYGO4 |
| Rezervna baterija | Kretanje u slučaju nestanka struje; ugradnja u pogon. | NICE PS124 |
| Izravno vratilo | Prilagodba promjera 31,75 / 35 / 40 mm. | NICE CRA9 |
| Lančani prijenos | Ugradnja izvan osi; odabir prijenosa i nosača. | NICE CRA1, NICE CRA6, NICE CRA7, NICE CRA8 |
Kada odabrati SOON SO2000
Pogon je prikladan za unutarnju ugradnju na uravnotežena sekcijska vrata ako želite upravljanje ugrađeno izravno u motor i pogon bez stropne vodilice. IP40 označava zaštitu za unutarnju montažu. Otpor u vodilicama, opruge, vjetar ili poledica važniji su za prikladnost od same površine.
| Uvjet | Vrijednost |
|---|---|
| Površina sekcijskih vrata | Najviše 20 m². |

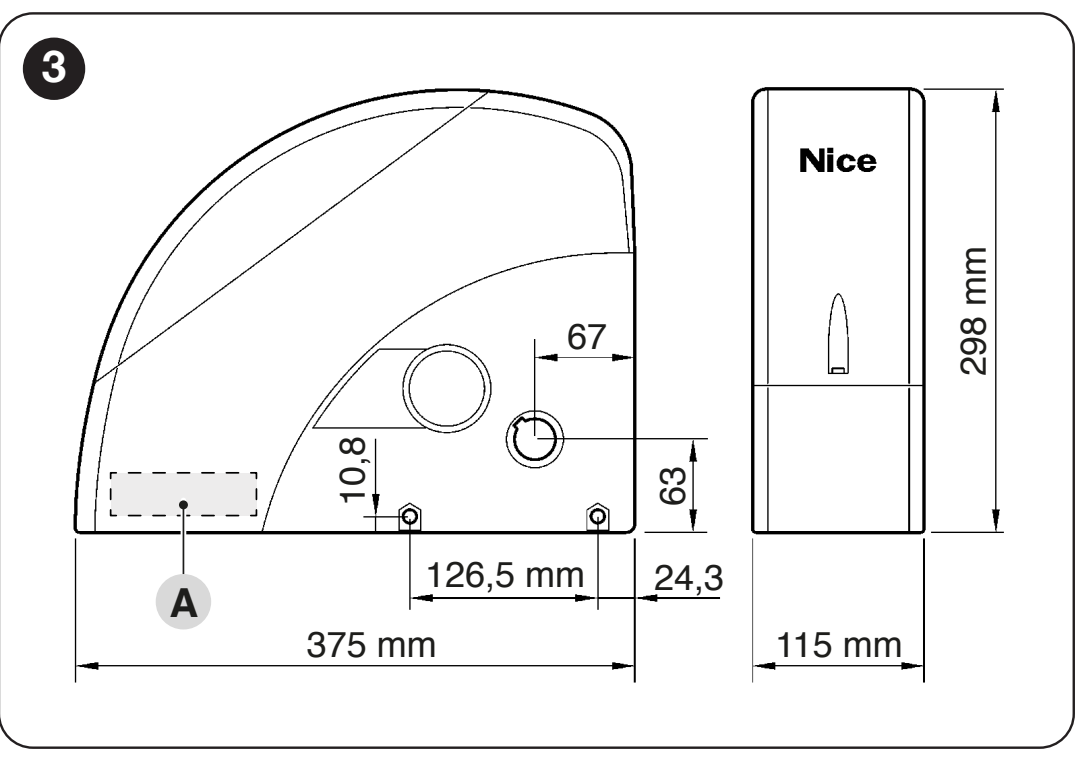

| Okvirne dimenzije | Visina do 5 m, širina do 4 m; provjerite konkretna vrata. |
| Okretni moment | Maksimalni 50 Nm; nazivni 30 Nm. |
| Brzina izlaznog vratila | Maksimalno 30 o/min; nazivno 18 o/min. Brzina krila ovisi i o promjeru bubnja i prijenosu. |
Broj ciklusa ovisno o otporu pri kretanju
Jedan ciklus podrazumijeva potpuno otvaranje i zatvaranje. Intenzivni rad podliježe sljedećim uvjetima:
| Sila potrebna za ručno pomicanje | Ciklusa/h | Uzastopno |
|---|---|---|
| Do 120 N | 20 | 35 |
| 120–180 N | 18 | 33 |
| 180–220 N | 15 | 30 |
Na granici raspona primijenite nižu granicu. Termički limitator prati opterećenje i trajanje kretanja; nakon njegove aktivacije pričekajte da se pogon ohladi. Podatak od 15 ciklusa/h u tehničkim specifikacijama odnosi se na vrata širine 3 m pri nazivnom momentu. To nije jamstvo za bilo koju konfiguraciju.

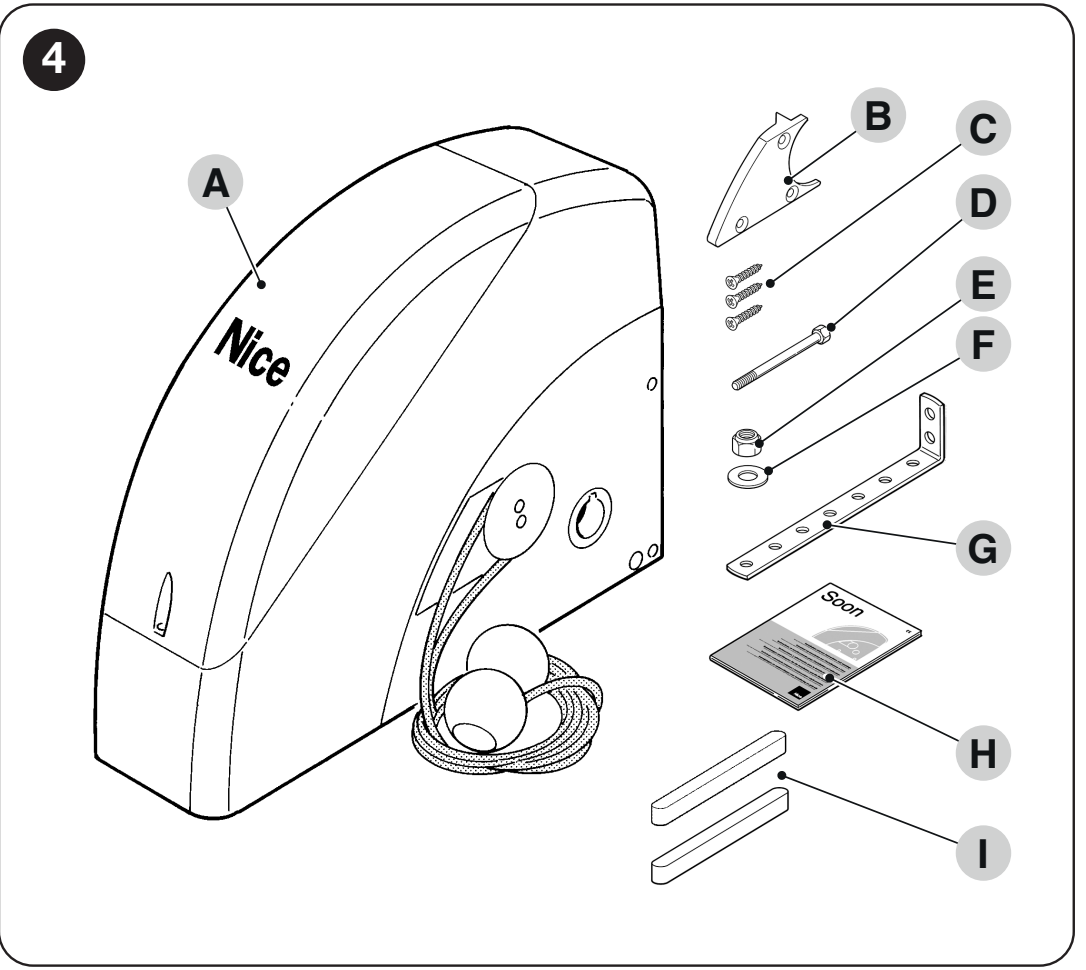

Što sadrži pogon
SOON: motor, deblokada pomoću užeta, nosač i spojni montažni materijal
| Dio | Namjena |
|---|---|
| Motor s upravljačkom jedinicom | SOON SO2000 s upravljačkom pločom SOA2R10 i rasvjetom. |
| Deblokada | Deblokada pomoću užeta; užad duljine 4 m i vodilica za vodoravnu montažu. |
| Pričvršćivanje | Nosač, vijak M8 × 130, samokočna matica M8, podloška D8, 3 samourezna vijka i 2 spojna klina. |
| Upute za montažu | Upute za pogon. Zidna sidra, prijenos CRA, fotoćelije, radio i baterija odabiru se prema konfiguraciji. |
Montaža pogona
Montažu, električno spajanje i ispitivanja obavlja stručno osposobljen tehničar. Prije bilo kakvog zahvata isključite mrežno napajanje i odspojite rezervnu bateriju. Vrata moraju biti mehanički sigurna i pravilno uravnotežena, s ispravnim vodilicama i graničnicima. Kod sekcijskih vrata provjerite i opruge te nosiva užad. Pogon ne može popraviti vrata koja se teško pomiču.
Izravna montaža na osovinu
Pogon NICE SOON SO2000 montira se izravno na osovinu sekcijskih vrata Ø 25,4 mm. Za osovine Ø 31,75 / 35 / 40 mm koristi se NICE CRA9. Montažni nosač uključen je u pakiranje; zidna sidra odaberite prema podlozi. Promjer otvora u motoru od Ø 25,5 mm ne znači da se preporučuje drugačiji promjer osovine.
- SOON montirajte dok su vrata zatvorena. Navucite pogon na osovinu i umetnite priloženi spojni klin.
- Pričvrstite nosač na pogon priloženim vijkom, maticom i podloškom. Čvrsto usidrite nosač u nosivi zid.
- Kad je pogon u vodoravnom položaju, pričvrstite priloženu vodilicu užadi za deblokadu s pomoću tri vijka i provedite užad prema slici. Užad mora ostati dostupna.
- Prije učenja provjerite položaj enkodera i slobodan hod. Upotrebljivi raspon enkodera iznosi 5–95 %; krajnji položaji moraju biti unutar tog raspona.

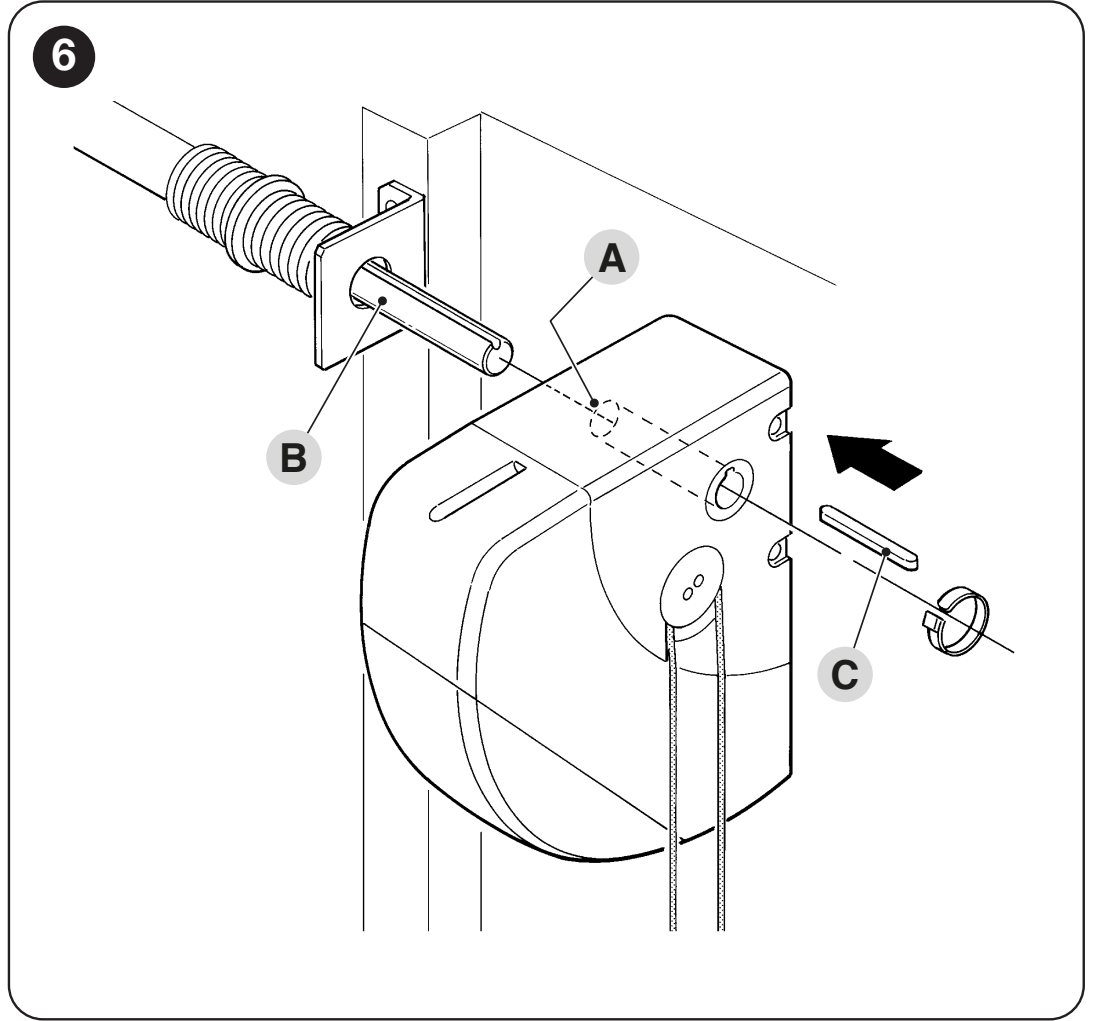

SOON: navlačenje pogona na osovinu i umetanje spojnog klina

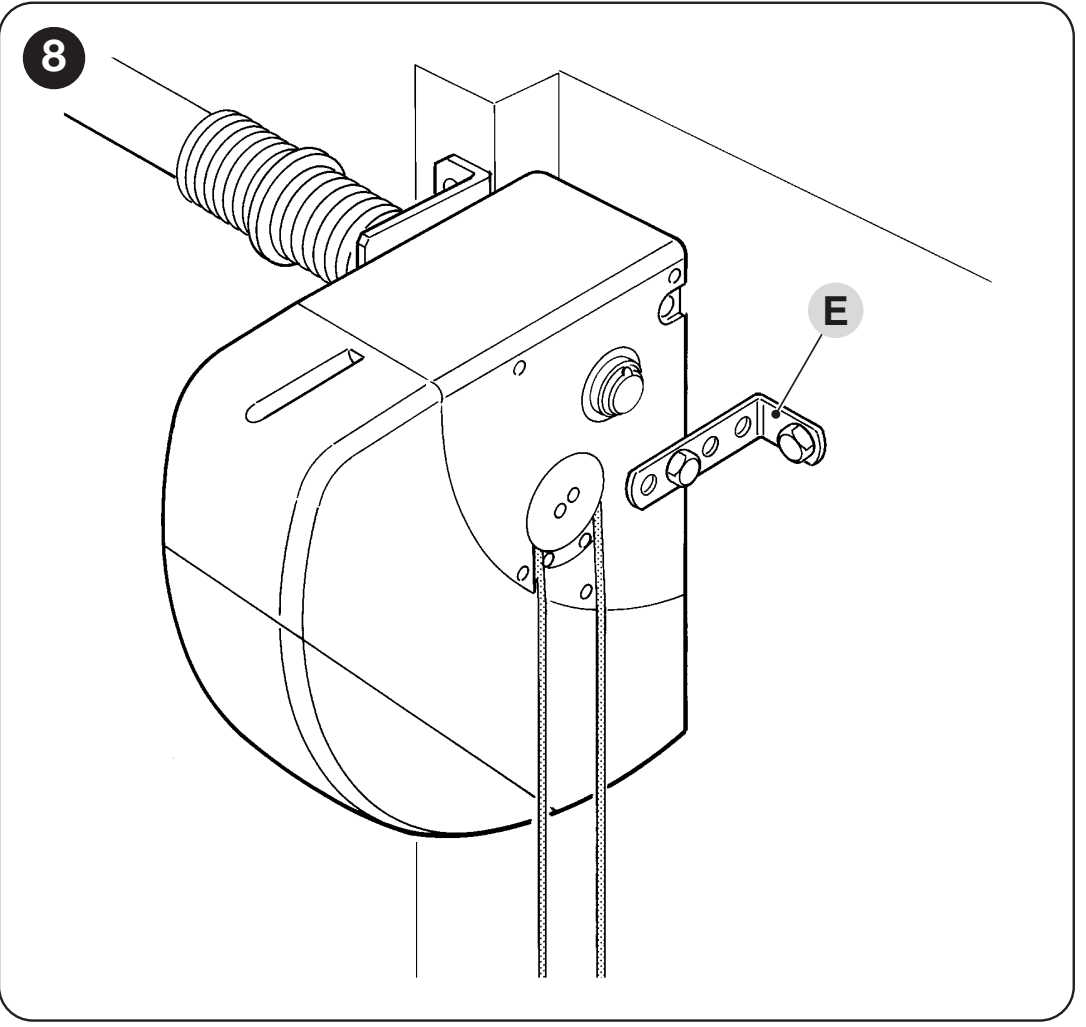

SOON: sidrenje priloženog nosača u zid

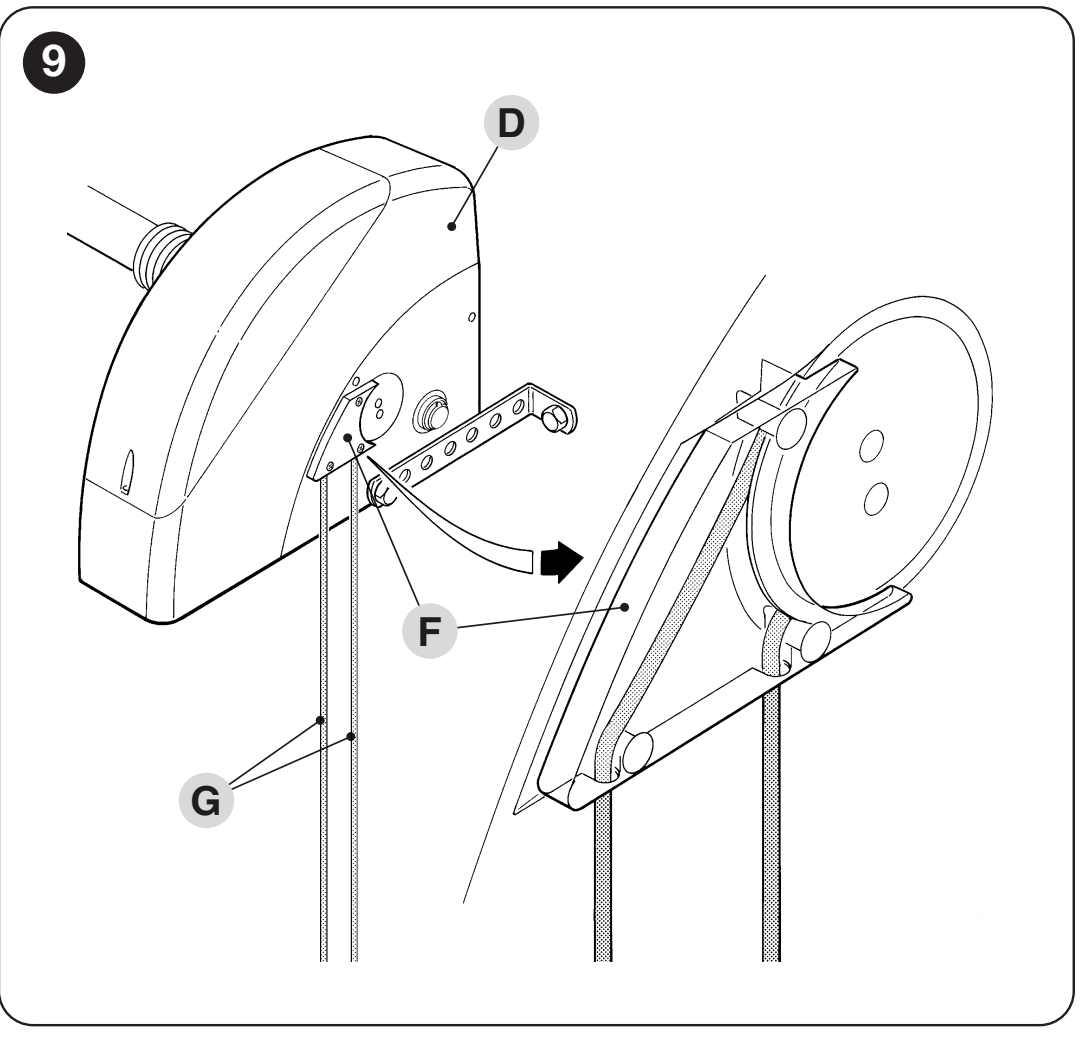

SOON u vodoravnom položaju: provođenje užadi za deblokadu
Montaža izvan osi pomoću lanca
Ako nema dovoljno prostora za izravnu montažu, upotrebljava se osovina s lančanikom s 18 zuba NICE CRA1 u pogonu i lančanik na osovini vrata. Prijenos povezuje lanac 1/2″ × 5/16″ NICE CRA3 (1 m) ili NICE CRA4 (5 m), sa spojnicom NICE CRA2. Za pričvršćivanje pogona izvan osi služe nosači NICE CRA8.
| Prijenos | Komponente i rezultat |
|---|---|
| 1 : 1 | NICE CRA1 + NICE CRA7 (18 / 18 zuba). Bez redukcije brzine vrtnje. |
| 1 : 2 | NICE CRA1 + NICE CRA6 (18 / 36 zuba). Osovina vrata okreće se sporije; potrebno je procijeniti preneseni moment i konstrukciju vrata. |
Lančanici moraju biti u istoj ravnini, lanac pravilno zategnut i zaštićen od zahvaćanja ruke ili odjeće. Promjena prijenosa ne mijenja automatski dopuštenu površinu vrata. Dimenzije, uravnoteženost, hod i cijela konfiguracija procjenjuju se zajedno.
Lančano rješenje za viseća klizna vrata
Za viseća vrata usporedite NICE SU2000, koji je namijenjen i za ovu vrstu primjene. Ožičenje i učenje pogona SOON na ovoj stranici odnose se na sekcijska vrata. Lančani sklop visećih vrata zahtijeva zasebnu procjenu prikladnog pogona.
Kod visećih vrata lančani sklop čine osovina s lančanikom NICE CRA1, zatezač s povratnim lančanikom NICE CRA5, lanac NICE CRA4 i spojnice NICE CRA2. Krilo se pričvršćuje na gornju ili donju granu, ovisno o smjeru pomicanja. Kod dvaju krila koja se pomiču u suprotnim smjerovima, jedno se postavlja na gornju, a drugo na donju granu.
Riječ je o individualno projektiranom lančanom sklopu. Ograničenje površine sekcijskih vrata ne određuje dopuštenu masu ili duljinu visećeg krila. Monter mora provjeriti otpor pri pomicanju, prijenos sile, putanju kretanja, mehaničke graničnike i zaštitu mjesta uklještenja.
Ručno deblokiranje u slučaju nestanka struje
Deblokirajte samo vrata koja miruju i pravilno su uravnotežena. Nikada ih ne otpuštajte ako su opruge oštećene ili ako postoji opasnost da padnu.
- Povucite upravljač/uže A prema slici. Pogon će se deblokirati.
- Pomaknite vrata ručno, bez primjene sile.
- Za povratak na motorno pomicanje povucite upravljač/uže B. Provjerite je li ponovno zabravljen.

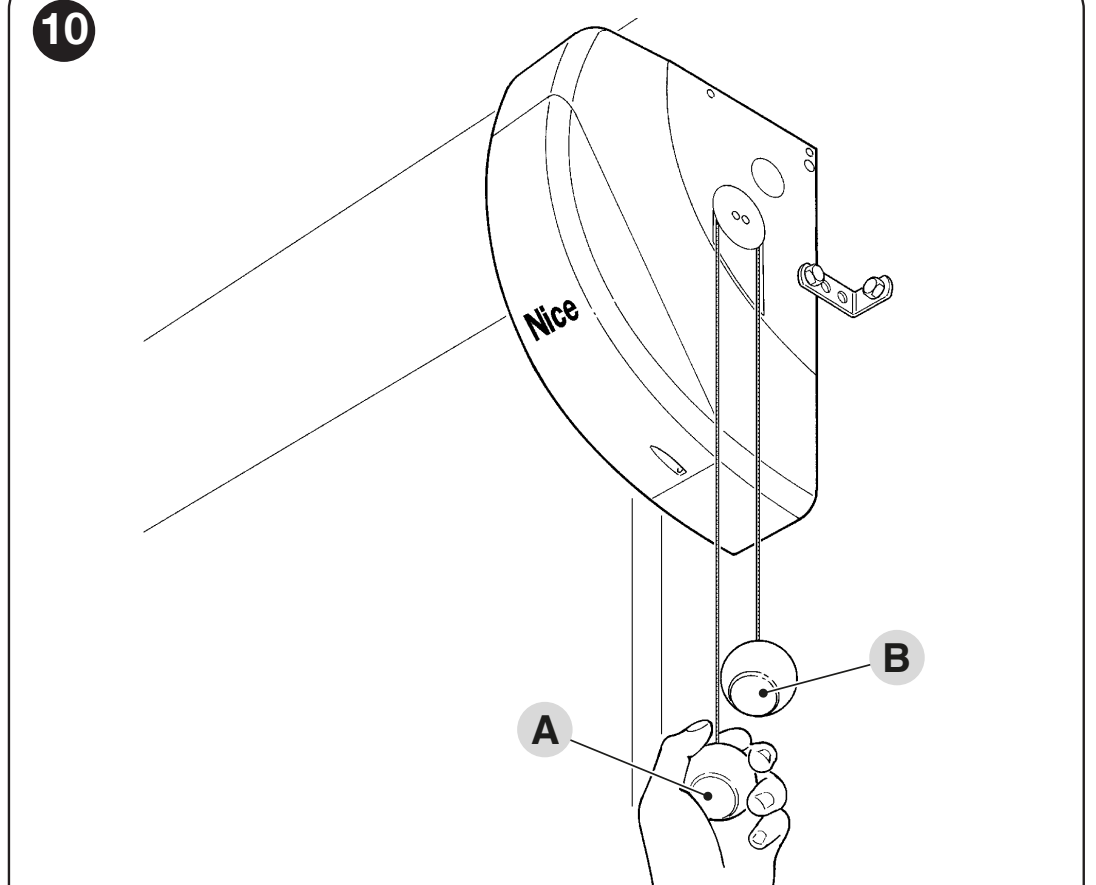

SOON: A deblokira prijenos, B ga ponovno blokira
Spajanje SOA2R10
Prije otvaranja poklopca odspojite napajanje od 230 V i PS124. Upravljačka jedinica ugrađena je izravno u pogon. Provedite kabele kroz uvodnice, odvojite mrežni vod od signalnih vodova i priključite zaštitno uzemljenje.

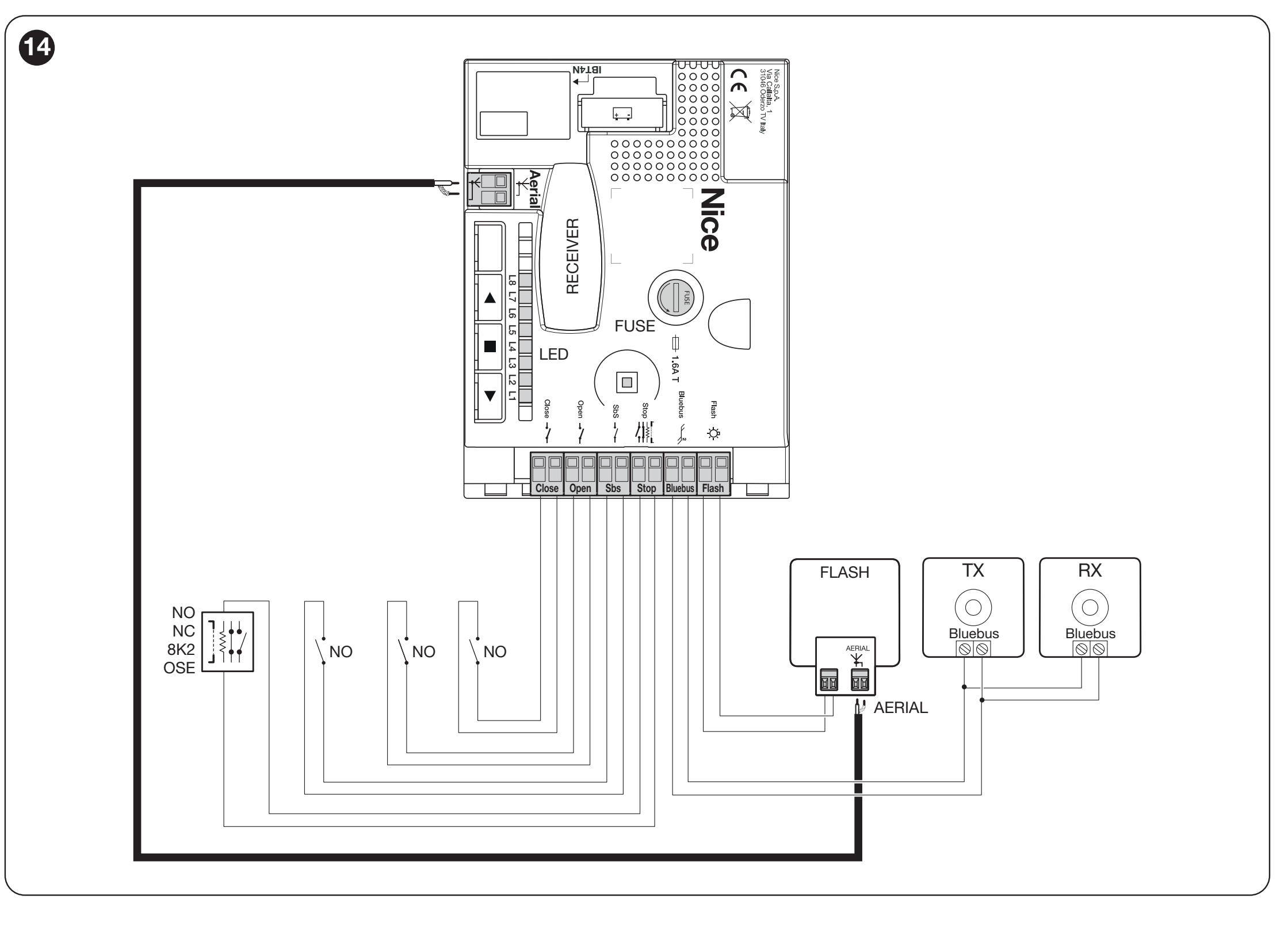

SOA2R10: FLASH, BlueBUS, STOP, SbS, OPEN, CLOSE, antena, SM i IBT4N
Ožičenje i maksimalne duljine
| Vod | Kabel / duljina |
|---|---|
| Mreža 230 V AC | 3 × 1,5 mm² / 30 m; za veću duljinu 3 × 2,5 mm² i uzemljenje kod pogona. |
| FLASH | 2 × 1 mm² / 20 m. |
| BlueBUS | 2 × 0,5 mm² / 30 m; za duljinu od 30 do 50 m upotrijebite 2 × 1 mm². |
| Ključna sklopka | 2 voda 2 × 0,5 mm² / 50 m ili jedan vod 4 × 0,5 mm². |
| Sigurnosni rub | 2 × 0,5 mm² / 20 m; za OSE poštujte vlastiti sustav vodiča. |
| Antena | RG58 / najviše 20 m, preporučeno manje od 5 m. |
Stezaljke i pomoćno napajanje
| Stezaljka | Priključak |
|---|---|
| BlueBUS | Dvožilno napajanje i komunikacija kompatibilnih uređaja; bez polariteta, najviše 12 uređaja BlueBUS. Nije riječ o slobodnom izlazu od 24 V. |
| STOP | Sigurnosni uređaj NO, NC, 8,2 kΩ ili podržani optički rub; uvjeti ožičenja. |
| SbS / OPEN / CLOSE | Beznaponski NO kontakti: korak-po-korak / otvaranje / zatvaranje. Ne priključujte vanjski napon; sam kontakt nema polaritet. |
| Pomoćni + / − | + desna stezaljka para SbS, − lijeva stezaljka para STOP, gledano u orijentaciji detalja u nastavku. 24 V DC, −30 % / +50 %, ukupno najviše 100 mA. Nemojte ih zamijeniti s cijelim parovima upravljačkih ulaza. |
| SM / IBT4N | SM za utični prijamnik; IBT4N za sučelje BusT4 i programator. |
| FLASH | Izlaz se mijenja ovisno o odabranom načinu rada; napon i ograničenja navedeni su u nastavku. |

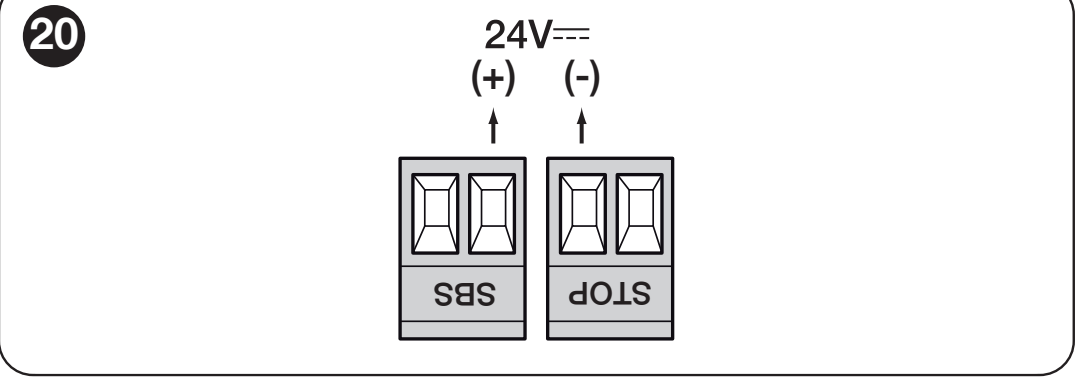

Pomoćno napajanje SOA2R10: označena stezaljka SbS (+) i STOP (−)
BlueBUS fotoćelije
NICE EPMB spojite paralelno s pomoću dviju žica na BlueBUS. Redoslijed žica nije važan. Na TX i RX jednog para postavite iste premosnike; svaki par ima drugu adresu. Nakon dodavanja ili uklanjanja uređaja ponovite učenje uređaja.

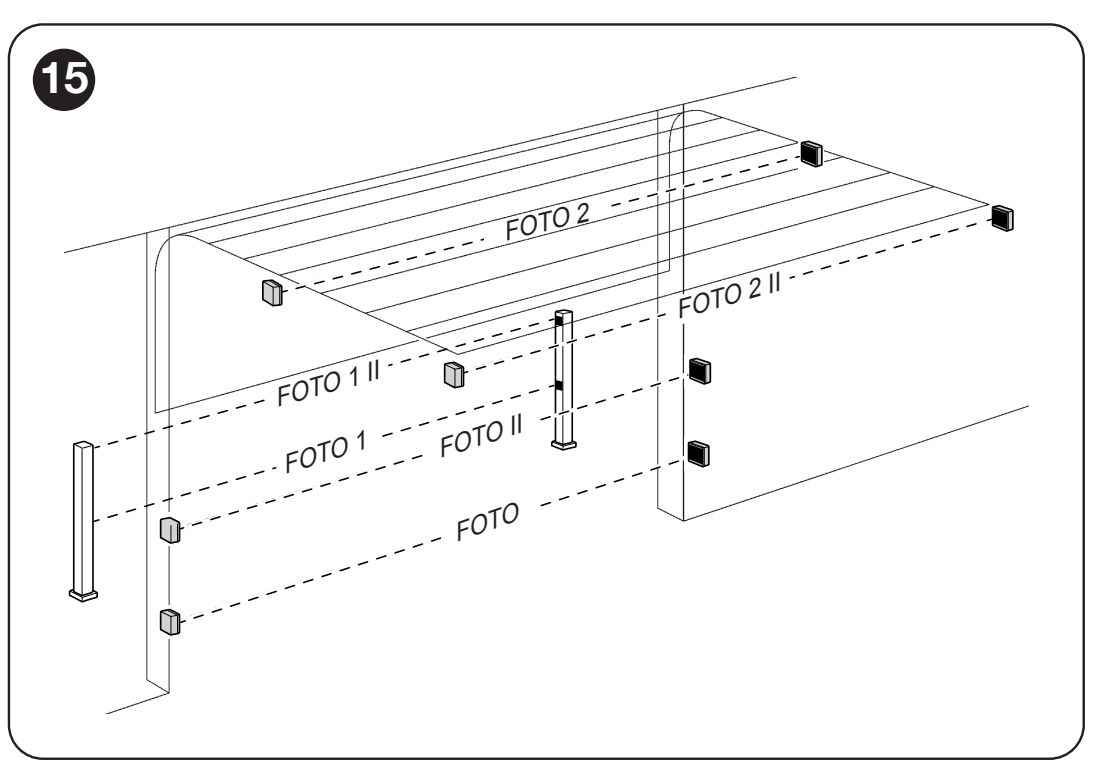

SOON: položaji i funkcije pojedinih parova fotoćelija
| Adresa | Reakcija |
|---|---|
| FOTO / FOTO II | Vanjski parovi na visini od 50 / 100 cm: pri zatvaranju zaustavljaju i preokreću kretanje. |
| FOTO 1 / FOTO 1 II | Unutarnji parovi na visini od 50 / 100 cm: zaštita pri otvaranju i zatvaranju. |
| FOTO 2 / FOTO 2 II | Vanjski / unutarnji par aktivan pri otvaranju. |
| FOTO 3 | Par koji štiti cijelo područje automatizacije. |
| FA1 / FA2 | Naredba za otvaranje, nije zamjena za zaštitni par; na podržanom TX-u i RX-u uklanja se premosnik A. |
Položaj premosnika postavlja se prema uputama za fotoćeliju EPMB i željenoj funkciji. Klasični EPM s relejem ne spajaju se izravno na BlueBUS.
STOP i sigurnosni rub
Više NO kontakata spaja se paralelno, a više NC kontakata serijski. Otporni rub mora jedinici dati 8,2 kΩ u stanju mirovanja; pri kaskadnom spajanju završni otpornik upotrebljava se samo na kraju. Spajanje optičkog ruba OSE ovisi o njegovu konkretnom sučelju. Na te uređaje nemojte dovoditi pomoćni +/− sa SbS/STOP bez odgovarajuće sheme ruba. Nakon svake promjene provedite učenje i ispitivanje STOP-a.
Signalna svjetiljka i načini rada FLASH
NICE ELDC je niskonaponska signalna svjetiljka za 12–36 V. Na SOA2R10 FLASH mora biti postavljen na II/L4 → vrijednost L4 „signalna svjetiljka“. Ovaj je način rada namijenjen signalnoj svjetiljci od 12 V do 21 W; pribor nemojte odabirati prema mrežnom ulazu pogona od 230 V. Nakon priključivanja provjerite vidljivo treperenje tijekom kretanja vrata.
| Način rada FLASH | Napon i opterećenje |
|---|---|
| Signalna svjetiljka | Signalna svjetiljka od 12 V, najviše 21 W; tijekom kretanja 0,5 s uključena / 0,5 s isključena. |
| Indikatorska lampica otvorenih vrata | 24 V, najviše 5 W. |
| Elektromagnet, zasun ili brava | 24 V, najviše 10 W; samo zavojnica bez vlastite elektronike. Odaberite odgovarajuću funkciju II/L4. |
Ni par FLASH ni priključak antene nisu označeni kao pomoćne stezaljke +/−. Redoslijed žica nemojte određivati prema detalju SbS/STOP; kod polarizirane zavojnice poštujte oznake uređaja i ugrađene ploče.
Rezervna baterija PS124 i programiranje
NICE PS124 ugrađuje se u pogon i spaja na predviđeni priključak tek nakon montaže i programiranja. Nije dio samostalnog motora. Broj ciklusa pri nestanku struje ovisi o vratima, potrošnji i stanju baterije; podatak od približno 10 ciklusa samo je okviran.

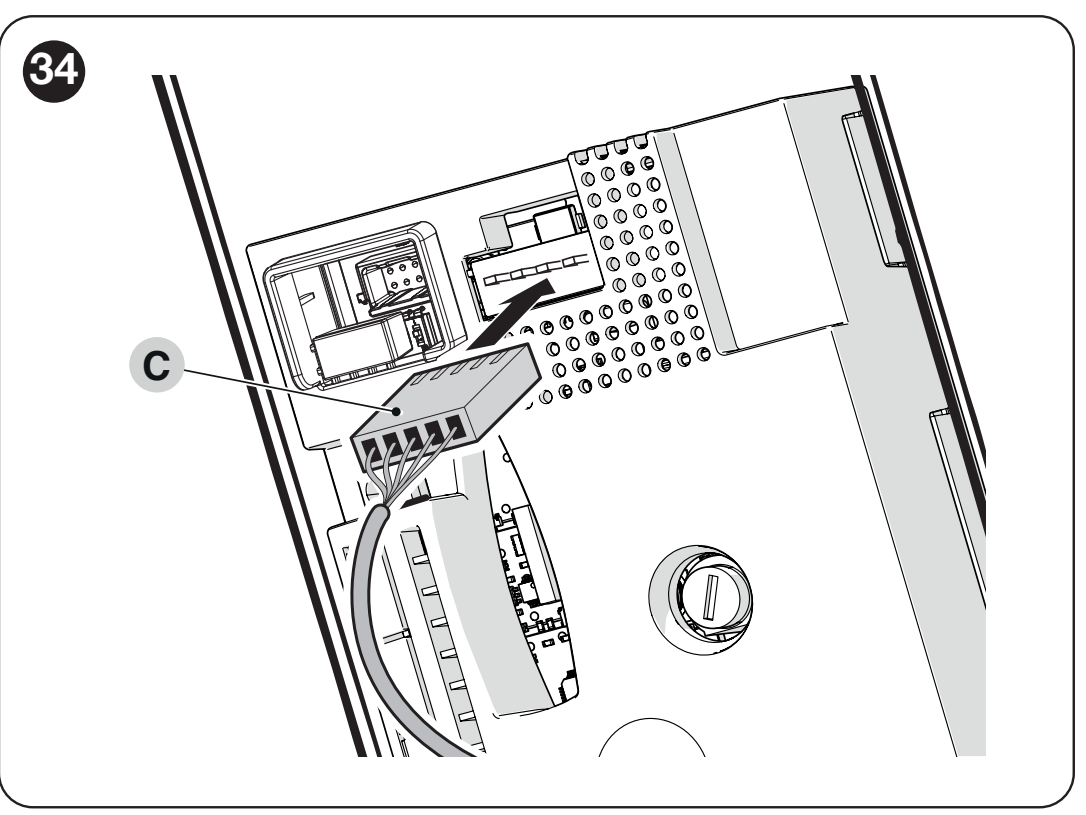

SOON: spajanje priključka rezervne baterije PS124
Programator Oview koristi sučelje IBT4N/BusT4. Pri podržanom solarnom napajanju Solemyo pogon se ne smije istodobno napajati iz mreže. Rezervno napajanje i solarni pribor druge generacije nemojte zamijeniti na temelju sličnog priključka.
Prvo pokretanje i učenje položaja
Prije probnog uključivanja postavite vrata približno na sredinu putanje. Nakon uključivanja BlueBUS treba treperiti jednom u sekundi; signalna svjetiljka i pomoćno svjetlo u mirovanju su isključeni. Ako provjera ne prođe, odspojite napajanje i provjerite ožičenje.
1. Učenje BlueBUS-a i STOP-a
- Pritisnite i držite OPEN ▲ + STOP ■ približno 3 s.
- Otpustite kad L1 i L2 počnu brzo treperiti.
- Pričekajte da se postupak dovrši: LED STOP svijetli, L1/L2 se gase. L3/L4 mogu početi treperiti kao poziv na učenje položaja.
Učenje je potrebno i bez priključenog pribora.
2. Skraćeno učenje otvaranja i zatvaranja
- Držite STOP ■ + CLOSE ▼ 3 s; L1 treperi.
- Tipkama ▲/▼ namjestite željeni položaj potpunog otvaranja. Držite STOP 5 s za pohranu A1 i preskakanje opcijskih položaja.
- Dok L8 treperi, namjestite zatvoreni položaj A0. Potvrdite STOP 2 s.
- Nakon što se LED ugasi, signalno svjetlo treperi. Nastavite obveznim učenjem sila.
Potpuno učenje i vlastito usporavanje
Ulaz je isti: STOP + CLOSE 3 s. U svakoj točki pomaknite vrata tipkom ▲/▼ i potvrdite položaj STOP 2 s. Opcijski položaj preskačete dvama brzim pritiscima na STOP.
| LED / položaj | Značenje |
|---|---|
| L1 – A1 | Potpuno otvaranje; obvezno. |
| L2 – RA1 | Početak usporavanja pri otvaranju; opcijski. |
| L4 – RINT | Međupoložaj usporavanja pri zatvaranju; usporava približno 50 cm prije točke, a zatim vraća postavljenu brzinu. |
| L5 – AP | Položaj djelomičnog otvaranja; opcijski. |
| L7 – RA0 | Početak usporavanja pri zatvaranju; opcijski. |
| L8 – A0 | Zatvoreni položaj; obvezno. |
3. Obvezno automatsko učenje sila
Pošaljite naredbu za kretanje SbS ili OPEN. Jedinica izvršava 3 puna ciklusa. Nemojte ih prekidati i nadzirite cijeli prostor vrata. Ako se postupak prekine, ponovno ga pokrenite putem SbS, OPEN ili CLOSE. Promjena položaja, brzine ili smjera vrtnje pokrenut će novo učenje sila. Dovršetak ne zamjenjuje ispitivanje sigurnosnih uređaja i sila udarca.
Programiranje SOA2R10

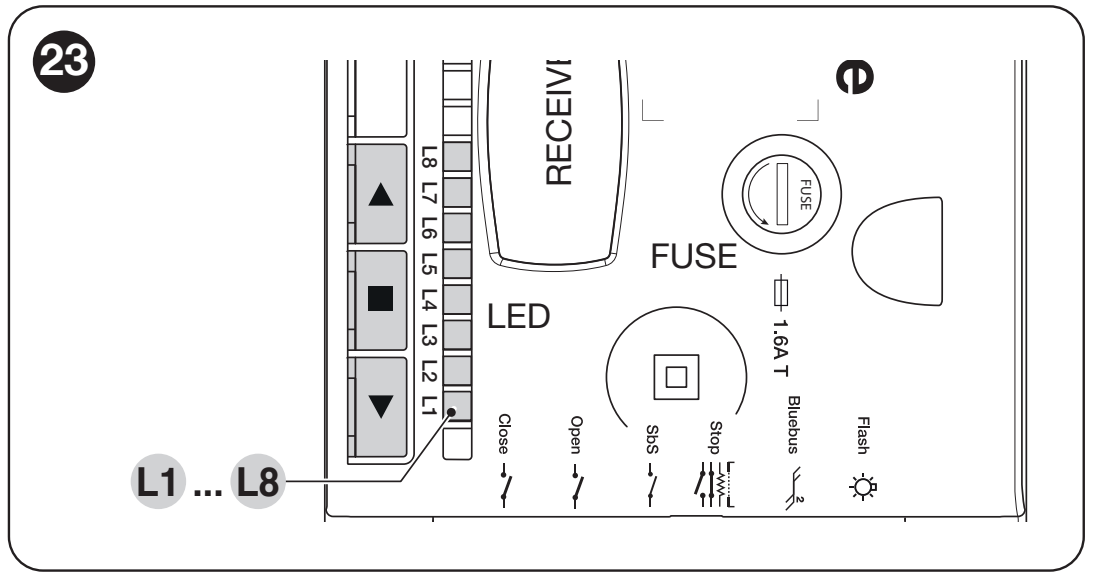

SOA2R10: OPEN ▲, STOP ■, CLOSE ▼ i programske LED-ice L1–L8
U mirovanju ▲ otvara, ▼ zatvara, a ■ zaustavlja. Tijekom kretanja sve tri tipke zaustavljaju motor. Pri namještanju svaki parametar ima svoju ulaznu LED-icu; LED-ica vrijednosti na razini II zasebna je opcija.
Razina I – uključivanje i isključivanje funkcija
- Držite STOP oko 3 s, dok L1 ne počne treperiti; otpustite.
- Tipkama ▲/▼ odaberite ulaznu LED-icu.
- Kratko pritisnite STOP: kratko treperenje znači OFF, a dugo ON.
- Nakon 10 s bez pritiska programiranje se završava i promjene se pohranjuju.
Svih osam funkcija tvornički je OFF.
| LED-ica – funkcija | Ponašanje i tvornička postavka |
|---|---|
| L1 – Automatsko zatvaranje | ON: zatvara nakon pauze postavljene u II/L1. OFF: bez automatskog zatvaranja. Tvornički OFF. |
| L2 – Zatvaranje nakon fotoćelije | ON: nakon otpuštanja fotoćelije slijedi pauza od 5 s. Ako je automatsko zatvaranje OFF, otvaranje se najprije dovršava; ako je ON, otpuštanje fotoćelije može zaustaviti otvaranje i pokrenuti pauzu od 5 s. STOP poništava naknadno zatvaranje. Tvornički OFF. |
| L3 – Uvijek zatvori | ON: nakon povratka napajanja, ako utvrdi da su vrata otvorena, zatvara ih nakon 3 s predtreptanja. OFF: ova naredba nakon povratka napajanja neće se primijeniti. Tvornički OFF. |
| L4 – Stanje pripravnosti | ON: nakon približno minute mirovanja isključuje BlueBUS i uobičajene LED-ice; BlueBUS sporo treperi. Smanjuje potrošnju pri napajanju iz pričuvnog izvora. Tvornički OFF. |
| L5 – Dugo obrtanje smjera | ON: nakon sigurnosnog STOP-a ili ograničenja sile obrće smjer kretanja sve do krajnjeg položaja. OFF: kratko obrtanje smjera za približno 15 cm. Tvornički OFF. |
| L6 – Predtreptanje | ON: signalna svjetiljka treperi 3 s prije kretanja. OFF: uključuje se kad kretanje započne. Tvornički OFF. |
| L7 – Osjetljivost | ON: povećava osjetljivost detekcije prepreke. Zahtijeva provjeru sila i sigurnosnih reakcija. Tvornički OFF. |
| L8 – Vrsta vrata | ON: teška vrata. OFF: lagana vrata. Postavka ne mijenja dopuštenu površinu ni mehaničke zahtjeve. Tvornički OFF. |
Razina II – podesivi parametri
- Držite STOP oko 3 s, dok L1 ne počne treperiti, pa otpustite.
- Tipkama ▲/▼ odaberite ulaznu LED-icu parametra.
- Držite STOP; nakon približno 3 s zasvijetlit će LED-ica vrijednosti.
- Dok i dalje držite STOP, promijenite vrijednost tipkama ▲/▼ pa otpustite STOP.
- Nakon 10 s bez radnji postavka će se pohraniti. Podebljane vrijednosti tvorničke su postavke.
| Ulazna LED-ica – naziv i opis | LED-ica postavke – vrijednost |
|---|---|
| L1 – Vrijeme pauze Primjenjuje se kad je I/L1 ON. | L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s |
| L2 – Sekvencijalni rad SbS Slijed ulaza SbS i naredbe sekvencijalnog rada s radijskog upravljača. | L1 – Otvori – stop – zatvori – stop L2 – Otvori – stop – zatvori – otvori L3 – Otvori – zatvori – otvori – zatvori L4 – Zajednički način rada L5 – Zajednički način rada 2; naredba dulja od 2 s = STOP L6 – Sekvencijalni rad 2; naredba dulja od 2 s = djelomično otvaranje L7 – Prisutnost operatera L8 – Poluautomatsko otvaranje, zatvaranje uz držanje tipke |
| L3 – Brzina motora Nakon promjene ponovite učenje sila. | L1 – V1 – 30 % L2 – V2 – 44 % L3 – V3 – 58 % L4 – V4 – 72 % L5 – V5 – 86 % L6 – V6 – 100 % L7 – Otvaranje V4 / zatvaranje V2 L8 – Otvaranje V6 / zatvaranje V4 |
| L4 – Funkcija FLASH Prilagoditi priključenom uređaju i ograničenju izlaza. | L1 – Indikator otvorenih vrata L2 – Aktivno kada su vrata zatvorena L3 – Aktivno kada su vrata otvorena L4 – Upozoravajuća svjetiljka L5 – Električni zasun L6 – Električna brava L7 – Elektromagnet L8 – Indikator održavanja |
| L5 – Sila pri otvaranju Sila ne zamjenjuje popravak trenja. Nakon promjene ponovno izmjerite udarne sile. | L1 – Sila 1 – niska L2 – Sila 2 L3 – Sila 3 L4 – Sila 4 L5 – Sila 5 L6 – Sila 6 L7 – Sila 7 L8 – Sila 8 – visoka |
| L6 – Sila pri zatvaranju Podešavati samo nakon provjere mehanike i zaštitnih elemenata. | L1 – Sila 1 – niska L2 – Sila 2 L3 – Sila 3 L4 – Sila 4 L5 – Sila 5 L6 – Sila 6 L7 – Sila 7 L8 – Sila 8 – visoka |
| L7 – Obavijest o održavanju Broje se manevri; otvaranje i zatvaranje čine dva manevra. | L1 – Automatski prema opterećenju L2 – 1 000 manevara L3 – 2 000 manevara L4 – 4 000 manevara L5 – 6 000 manevara L6 – 8 000 manevara L7 – 10 000 manevara L8 – 12 000 manevara |
| L8 – Povijest kvarova Samo čitanje, postupak prikaza. | L1 – 1. manevar – najnoviji L2 – 2. manevar L3 – 3. manevar L4 – 4. manevar L5 – 5. manevar L6 – 6. manevar L7 – 7. manevar L8 – 8. manevar |
Ako jedinica koristi vrijednost između dviju razina, naizmjenično će se paliti dvije LED-ice. To ne znači automatski da je došlo do kvara. Nemojte zamijeniti LED-icu ulaza parametra s LED-icom njegove vrijednosti.
Promjena smjera vrtnje
U stanju mirovanja držite STOP 3 s dok L1 ne počne treperiti. Istodobno pritisnite ▲ + ▼: upaljena pomoćna svjetiljka označava obrnut smjer, a ugašena standardni smjer. Pričekajte 10 s da se postupak završi pa ponovite učenje položaja i sila. Ne mijenjajte smjer tijekom kretanja.
Daljinski upravljač i antena
Radijski prijamnik umeće se u utičnicu SM dok su mrežno napajanje i baterija isključeni. Nemojte miješati opremu za samostalni pogon s gotovim kompletom: odaberite prijamnik i odašiljače prema stvarno isporučenoj konfiguraciji.
NICE OXIBD podržava jednosmjerne i dvosmjerne upravljače; odgovarajući jednosmjerni odašiljač je NICE MYGO4. Stariji ugrađeni prijamnik može koristiti drukčije kodiranje. Sama frekvencija 433,92 MHz nije dovoljna.
U uobičajenom načinu rada 1 izlazi prijamnika su: 1 – korak-po-korak, 2 – djelomično otvaranje, 3 – otvaranje, 4 – zatvaranje. Način rada 2 omogućuje pohranu pojedine tipke za odabranu naredbu. Točno uparivanje i brisanje obavite prema uputama za konkretni prijamnik OXIBD; tipkama motora ne briše se njegova radijska memorija.
Kod OXIBD-a spojite antenu na priključak prijamnika prema shemi spajanja antene OXIBD. Središnji vodič koaksijalnog kabela spaja se na signal, a oplet na uzemljenje antene. Ne radi se o napajanju +/−.
Dijagnostika i otklanjanje uzroka
Kratki bljeskovi signalne svjetiljke ponavljaju se dvaput s razmakom od 1 s. Najprije otklonite uzrok; nemojte svladavati prepreku povećavanjem sile.
| Signal | Uzrok i rješenje |
|---|---|
| 2 bljeska | Fotoćelija ometa kretanje. Očistite i poravnajte optiku, uklonite prepreku; provjerite adresiranje. |
| 3 bljeska | Povećan otpor ili aktiviranje ograničenja sile. Provjerite uravnoteženost, vodilicu i opruge; provedite ispitivanje. |
| 4 bljeska | STOP. Provjerite sigurnosni rub i njegovo ožičenje. |
| 5 bljeskova | Pogreška unutarnjih parametara: pričekajte najmanje 30 s pa pokušajte zadati naredbu. Ako se nastavi, servisirajte jedinicu. |
| 6 bljeskova | Prekoračeno radno ograničenje: ostavite pogon da se hladi nekoliko minuta. |
| 7 bljeskova | Unutarnji električni kvar: stručnjak će isključiti sve izvore napajanja i provjeriti ploču i kabele. |
| 8 bljeskova | Trajna naredba blokira daljnje naredbe. Provjerite je li kontakt SbS/OPEN/CLOSE zaglavljen. |
| 9 bljeskova | Elektroničko blokiranje automatizacije. Upotrijebite naredbu za deblokiranje; to nije deblokiranje užetom. |
| LED-ica u stanju mirovanja | Značenje |
|---|---|
| BlueBUS 1× u sekundi | Uobičajen rad. Dva brza bljeska potvrđuju promjenu ulaza ili primljenu radio-naredbu. |
| BlueBUS ugašena / stalno svijetli | Provjerite napajanje, osigurače i ploču; u stanju pripravnosti signalizacija je drukčija. |
| STOP ugašena | Sigurnosni ulaz nije u spremljenom mirnom stanju. |
| L1 + L2 trepere | Treba naučiti uređaje. |
| L3 + L4 trepere | Treba naučiti položaje. |
| L1 ili L8 samostalno brzo treperi | Krajnji raspon enkodera. Servis treba provjeriti mehaničku ugradnju; nemojte gurati motor izvan putanje. |
| Signalna lampica treperi | Zahtjev za učenje sila ili učenje u tijeku; ako se odvija istodobno s radom signalne lampe, možda je riječ o dijagnostici. |
Tijekom kretanja LED-ice L1–L8 prikazuju opterećenje motora: od L1 pri maloj sili do L8 pri najvećoj. Ovaj prikaz nije odabir vrijednosti u programiranju. Ako opterećenje raste, provjerite mehanički otpor i uravnoteženost vrata; ne povećavajte silu bez sigurnosnog ispitivanja.
Povijest posljednjih osam manevara
Uđite u razinu II, odaberite ulazni L8 i držite STOP oko 3 s. Upaljene LED-ice označavaju manevre s greškom; L1 je posljednji, a L8 osmi. Dok držite STOP, odaberite manevar tipkama ▲/▼: LED će treptanjem prikazati odgovarajući dijagnostički kôd. Zatim otpustite STOP.
Resetiranje jedinice i servis enkodera
Resetiranjem se brišu položaji, naučeni uređaji i postavke jedinice. Time se ne briše prijamnik.
- Dok vrata miruju, držite ▲ + ▼ oko 3 s, dok se ne upale L1–L8.
- Otpustite. L2 i L8 brzo trepere približno 3 s, a jedinica vraća tvorničke postavke.
- Ponovite učenje uređaja, položaja i sila te sva sigurnosna ispitivanja.
Resetiranjem se ne mijenja smjer vrtnje ni ukupan broj manevara. Resetiranje enkodera zaseban je servisni postupak koji se izvodi samo na radnom stolu, nikad dok je motor spojen na vrata.
Provjera prije predaje vrata
- Dok je pogon deblokiran, provjerite glatko kretanje i uravnoteženost. Kod ovdje opisane sekcijske izvedbe sila potrebna za ručno pomicanje ne smije prijeći 225 N. Za odabir modela SOON dodatno se pridržavajte raspona radnog otpora vrata navedenih u gornjoj tablici. Ova sila nije moment motora ni dopuštena udarna sila.
- Nakon blokiranja isprobajte otvaranje, zatvaranje i STOP; vrata se ne smiju zaglavljivati ni udarati izvan pohranjenih krajnjih položaja.
- Ispitajte svaki par fotoćelija kod TX-a, kod RX-a i u sredini snopa, primjerice valjkom promjera Ø 5 cm i duljine 30 cm. Provjerite stvarnu reakciju vrata.
- Ispitajte sigurnosni rub, sigurnosni krug i deblokiranje u nuždi. Instalater mora izmjeriti udarne sile odgovarajućim mjernim uređajem; nakon promjene sile ili osjetljivosti treba ponoviti ispitivanje.
- Vrata predajte tek nakon uspješnih ispitivanja, uz oznaku, upute za deblokiranje i plan održavanja. Prolazite samo kroz potpuno otvorena vrata koja miruju.
Održavanje i siguran rad
Stručno održavanje obavljajte najkasnije svakih 6 mjeseci ili nakon 4 000 manevara od posljednjeg servisa, ovisno o tome što nastupi prije. Nakon odspajanja električne mreže i baterije provjerite pričvršćenja, koroziju, klin, osovinu, eventualni lanac, opruge i vodilice. Nakon ponovnog uspostavljanja napajanja ponovite sigurnosna ispitivanja.
Obavijest o održavanju u II/L7 dopunjuje plan servisiranja. Ako je FLASH postavljen kao kontrolna lampica održavanja, pri 81–100 % ograničenja treperi tijekom cijelog manevra; iznad ograničenja treperi neprekidno, i dok se vrata ne kreću. Ako je FLASH postavljen kao upozoravajuća signalna lampica, održavanje se signalizira drukčije: pri 81–100 % ostaje upaljena 2 s na početku, a iznad ograničenja 2 s na početku i na kraju manevra, nakon čega nastavlja uobičajeno treperiti. Nakon obavljenog servisa uđite u II/L7, držite STOP i istodobno ▲ + ▼ najmanje 5 s kako biste poništili servisni brojač. Time se ne briše ukupni brojač.
Ako sigurnosni uređaj ne radi, nemojte automatski upravljati vratima. Upotrijebite sigurno ručno upravljanje i organizirajte popravak. Nemojte sami raditi na napetim oprugama.
Tehnički podaci za SOON SO2000
| Parametar | Vrijednost |
|---|---|
| Upravljačka jedinica | NICE SOA2R10 ugrađena; magnetski enkoder. |
| Mrežno napajanje | 230 V AC, +10 % / −15 %, 50/60 Hz; klasa I, uzemljenje. |
| Motor | 24 V DC. |
| Potrošnja iz mreže | Maksimalno 1,5 A; nazivno 1 A. |
| Ulazna snaga | Maksimalno 350 W; nazivno 220 W. |
| Okretni moment | Maksimalno 50 Nm; nazivno 30 Nm; statički 130 Nm. Statička vrijednost nije primjenjivi moment u kretanju. |
| Brzina vrtnje | Maksimalno 30 / nazivno 18 o/min. |
| Rad | Ovisno o otporu i duljini kretanja; tablica ciklusa. |
| Površina / visina | Do 20 m² / približno 5 m. |
| Stupanj zaštite / temperatura | IP40, za unutarnju uporabu; −20 do +50 °C. |
| Dimenzije / masa | Približno 115 × 375 × 300 mm / 10,5 kg. Na nacrtu s dimenzijama navedena je visina od 298 mm. |
| Osigurači | F1 mrežni 1,6 A; F2 upravljački 1,6 A, s vremenskom odgodom. Zamijenite samo osiguračem istog tipa, nakon uklanjanja uzroka. |
Dimenzije pogona SOON SO2000 i položaji montažnih otvora
Prikaz pogona od 360°
Video upute za montažu pogona
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
