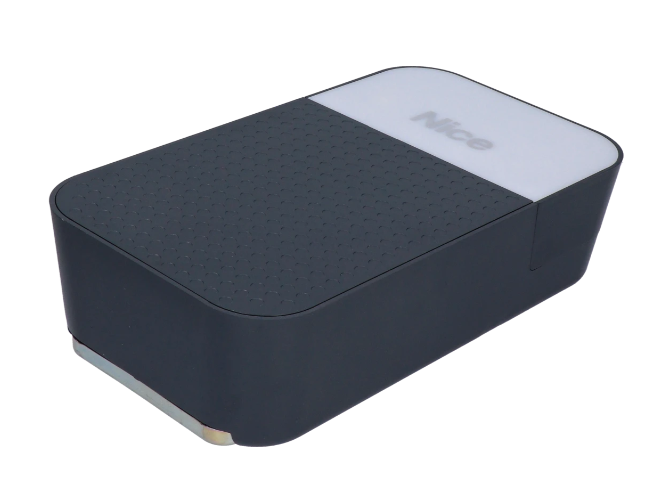

Opis proizvoda NICE SPIDO600 – samostalni pogon za garažna vrata
NICE SPIDO600 je samostalan pogon za garažna vrata s 24 V DC motorom, ugrađenim upravljanjem i radijskim prijamnikom. Komplet se napaja iz mreže 230 V AC. Vodilicu i daljinski upravljač odaberite zasebno ili izaberite kompletan set.
Remenska vodilica ojačana čeličnim sajlama omogućuje tih rad. Upravljačka jedinica uči krajnje položaje, silu i usporavanje; prepoznaje prepreku. U slučaju nestanka struje vrata se deblokiraju užetom i upravljaju ručno.
Dodatna oprema i upravljanje
Sigurnosne elemente odaberite prema stvarnim rizicima garažnih vrata. Detekcija prepreke u pogonu ne zamjenjuje fotoćelije, sigurnosni rub ni mjerenje sila pri primopredaji instalacije.
| Što | Zašto | Tip / povezivanje |
|---|---|---|
| Upravljanje | Postavljanje, upravljanje i servisiranje pogona; upravljačka ploča je ugrađena. | SPA600 sa sedmerosegmentnim zaslonom. Stezaljke i shema. |
| Vodilica | Pogon pomiče kolica s polugom i zahtijeva odgovarajuću remensku vodilicu. | SR32B – zasebno. Montaža. |
| Viša vrata | Produžetak vodilice odaberite prema tipu, visini, površini i otporu vrata. | SR08B; ograničenja. |
| Podizna vrata | Za podizna vrata s protuutezima potrebna je odgovarajuća geometrija poluge. | SPA5; SPA5 se ne koristi kod podiznih vrata s oprugama, ovisno o načinu montaže. |
| Fotoćelije | Detekcija prepreke u zaštićenom prostoru. Odaberite odgovarajuće električno sučelje. | EPM – NC relejni kontakt. Povezivanje. |
| Signalna svjetiljka | Vidljiva signalizacija kretanja vrata, po potrebi i vanjska antena. | ELDC; izlaz FLASH i antena. |
| Daljinsko upravljanje | Prijamnik je ugrađen. Daljinski upravljač treba pohraniti u njegovu memoriju. | MYGO4, ON2E, INTI2. Uparivanje. |
| Rezervno napajanje | Mogućnost upravljanja u slučaju nestanka mrežnog napajanja nakon dodavanja baterije. | PS124; montaža i odspajanje. |
| Servisne postavke | Dijagnostika i detaljnije postavke putem BusT4. | Oview + IBT4N. |

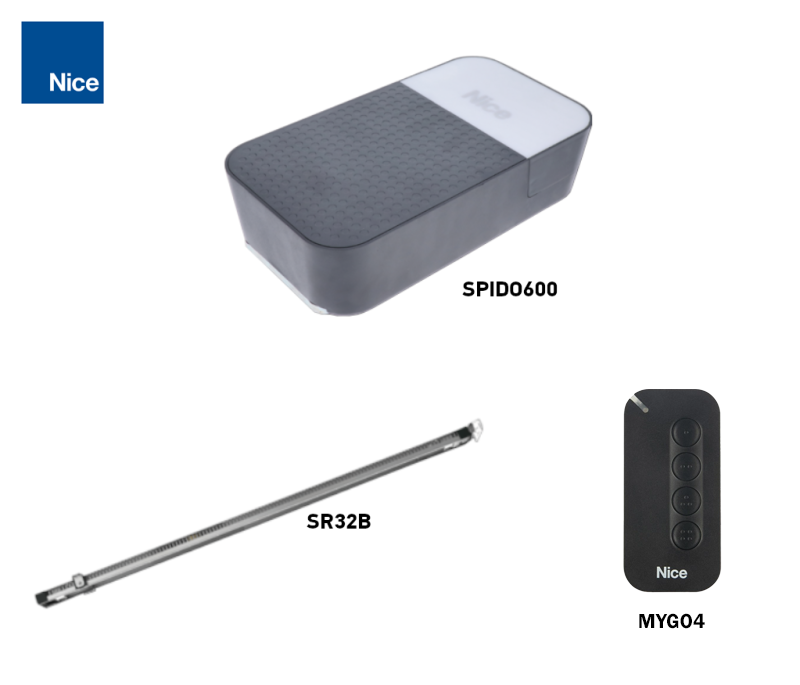

Oprema pogona SPIDO600 i njegovi setovi
Ova kartica nudi samostalni SPIDO600. Za kompletan sustav odaberite i vodilicu, upravljanje i sigurnosnu dodatnu opremu. Fotoćelije, signalna svjetiljka, rezervno napajanje i poluga SPA5 naručuju se prema potrebi; nisu automatski uključeni u svaki set.
| Samostalni pogon | Set s vodilicom |
|---|---|
NICE SPIDO600 600 N; sekcijska vrata do 9,6 m². Dodajte vodilicu i daljinski upravljač. | NICE SPIDO600 600 N; vodilica SR32B i daljinski upravljač prema sadržaju seta. |
Za koja su garažna vrata prikladan ovaj pogon
Kod osnovne vodilice SR32B orijentacijske dimenzije ovise o vrsti garažnih vrata. Dimenzije u tablici su širina × visina. Prikladnost ovisi i o uravnoteženosti, trenju i prostoru za montažu.
| Vrsta vrata | Orijentacijska dimenzija | Uvjet |
|---|---|---|
| Sekcijska | 3,7 × 2,6 m | Približno 9,6 m². |
| Nepreklapajuća podizna | 3,5 × 2,4 m | SPA5; površina 8,4 m². |
| Preklapajuća podizna | 3,5 × 3,0 m | SPA5; površina 10,5 m². |
| Podizna s oprugom | 3,5 × 3,0 m | Ovisno o montaži, bez SPA5; provjerite putanju i uravnoteženost. |
Maksimalna sila 600 N označava vučnu silu pogona. To nije masa vrata izražena u kilogramima. Pri ispitivanju deblokiranih vrata sila potrebna za ručno pomicanje u oba smjera duž cijele putanje mora iznositi najviše 225 N. Pogon ne smije zamijeniti popravak oštećenih opruga ili neispravno uravnoteženih vrata. Za SPIDO600 vrijedi i ograničenje mase vrata od 110 kg te maksimalne ukupne površine od 10,5 m²; za sekcijska vrata pridržavajte se njihova nižeg ograničenja dimenzija.
Vodilica SR32B duga je 3,2 m, a korisni hod kolica iznosi 2,8 m. Visina vrata ovisi i o njihovoj konstrukciji i poluzi. Za viša vrata može se dodati produžetak SR08B od 0,8 m s duljim remenom; pri hodu od 4 m korisni hod iznosi 3,5 m. Sam produžetak ne potvrđuje prikladnost za veća ili teža vrata. Pošaljite nam širinu, visinu, vrstu vrata i potreban hod putem kontakta.
Broj ciklusa i opterećenje
SPIDO600 namijenjen je kućnoj uporabi: najviše 40 ciklusa/dan i 4 minute neprekidnog rada. Pri opetovanom upravljanju i povećanom otporu upravljački sustav može privremeno ograničiti rad kako bi se spriječilo pregrijavanje motora. Jedan ciklus obuhvaća otvaranje i zatvaranje.
Montaža vodilice i pogona
Montirajte dok su vrata zatvorena, a mrežno napajanje i pričuvna baterija isključeni. Vrata se moraju glatko pomicati rukom i ostati uravnotežena u različitim položajima nakon odvajanja od kolica. Brave koje bi sprječavale automatsko kretanje uklonite prije montaže. Opruge i protuutege podešava kvalificirani tehničar.
- Provjerite prostor iznad vrata, duljinu vodilice te čvrstoću zida i stropa. Ostavite pristup pogonu i užetu za deblokadu.
- Kod dvodijelne vodilice umetnite oba dijela u spojnicu do kraja. Kod gotove SR32B ovaj korak spajanja nije potreban. Provjerite neprekinuto i slobodno kretanje kolica.
- Postavite glavu motora na vodilicu i pričvrstite je isporučenim vijcima. Dopušteno je i zakrenuti glavu za 90° u odnosu na os putanje, prema montažnom nacrtu.
- Podesite napetost remena. Previše napet remen može oštetiti pogon; labav remen uzrokuje buku i nepouzdano pomicanje. Pri produljenju upotrijebite odgovarajući dulji remen.
- Prednji nosač pričvrstite na dovoljno čvrstu podlogu, a stražnji dio objesite na stropne nosače. Poravnajte vodilicu i zategnite sve pričvrsne elemente.
- Kad su vrata zatvorena, odvojite kolica, postavite nosač na vrata u os vodilice i spojite vučnu polugu. Tanka ploča mora biti odgovarajuće ojačana; montaža mora podnijeti silu pogona bez deformacija.
- Postavite uže za deblokadu. Ručno prijeđite cijelu putanju, provjerite razmake i ponovno pričvrstite kolica prije učenja.

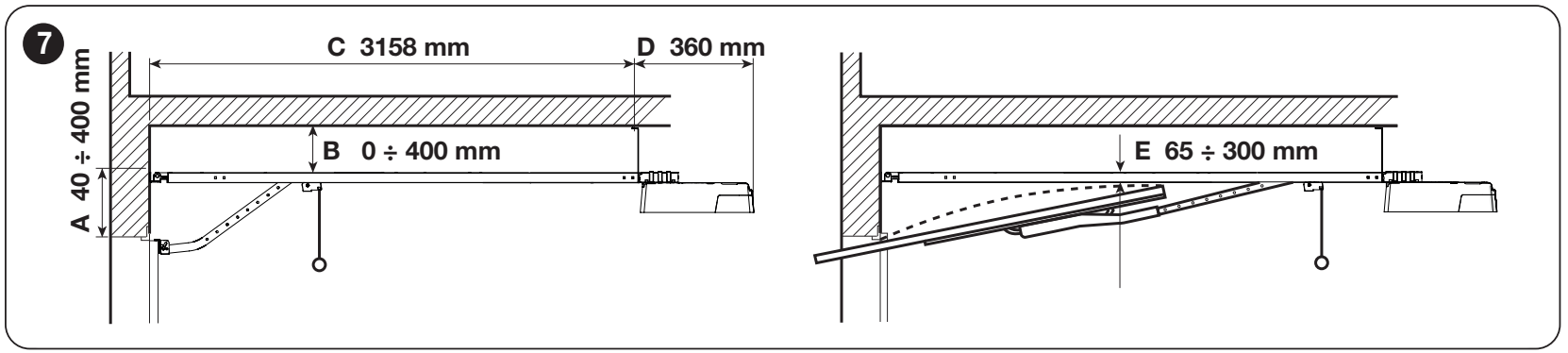

U prikazanom položaju: A = 40–400 mm, B = 0–400 mm, C = 3 158 mm, D = 360 mm. Za podizna vrata pridržavajte se vrijednosti E = 65–300 mm, odnosno razmaka putanje od najviše točke gornjeg ruba vrata tijekom kretanja. Dimenzije se odnose na prikazani raspored montaže.
Ožičenje i mrežno napajanje
Upotrijebite zaštićenu utičnicu 230 V AC, 50/60 Hz sa zaštitnim vodičem i mogućnošću sigurnog isključivanja. Nemojte odrezati isporučeni kabel ni utikač. Ako nema odgovarajuće utičnice, električar mora izvesti njezin dovod i zaštitu. Vodiče niskog napona vodite odvojeno od mrežnog voda i osigurajte ih od povlačenja i dodira s pokretnim dijelovima.
| Priključak | Kabel / najveća duljina |
|---|---|
| Signalna svjetiljka | 2 × 0,5 mm²; najviše 20 m. |
| Antena | Zaseban koaksijalni kabel RG58; najviše 10 m, preporučuje se manje od 5 m. |
| Tipkalo / ključna sklopka | 2 × 0,5 mm² za beznaponski signal NO; najviše 50 m. Za dva kontakta: 2 kabela 2 × 0,5 mm² ili jedan kabel 4 × 0,5 mm². |
| Fotoćelije | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm², napajanje i kontakt NC. Najviše 30 m. |
| Sigurnosni rub | 2 × 0,5 mm²; najviše 20 m. OSE zahtijeva tri vodiča prema načinu spajanja sigurnosnog ruba. |
| Mrežni dovod do utičnice | 3 × 1,5 mm² do 30 m; za dulji vod, prema uputama za montažu, 3 × 2,5 mm² i zaštitno uzemljenje kod automatike. Projektiranje i izvedbu osigurava električar. |
Navedene duljine vrijede za odgovarajuće ožičenje i okruženje. Za drugi sigurnosni rub ili upravljački modul pridržavajte se i uputa za taj uređaj. Mrežno napajanje ne smije se priključivati na ulaze za pribor.

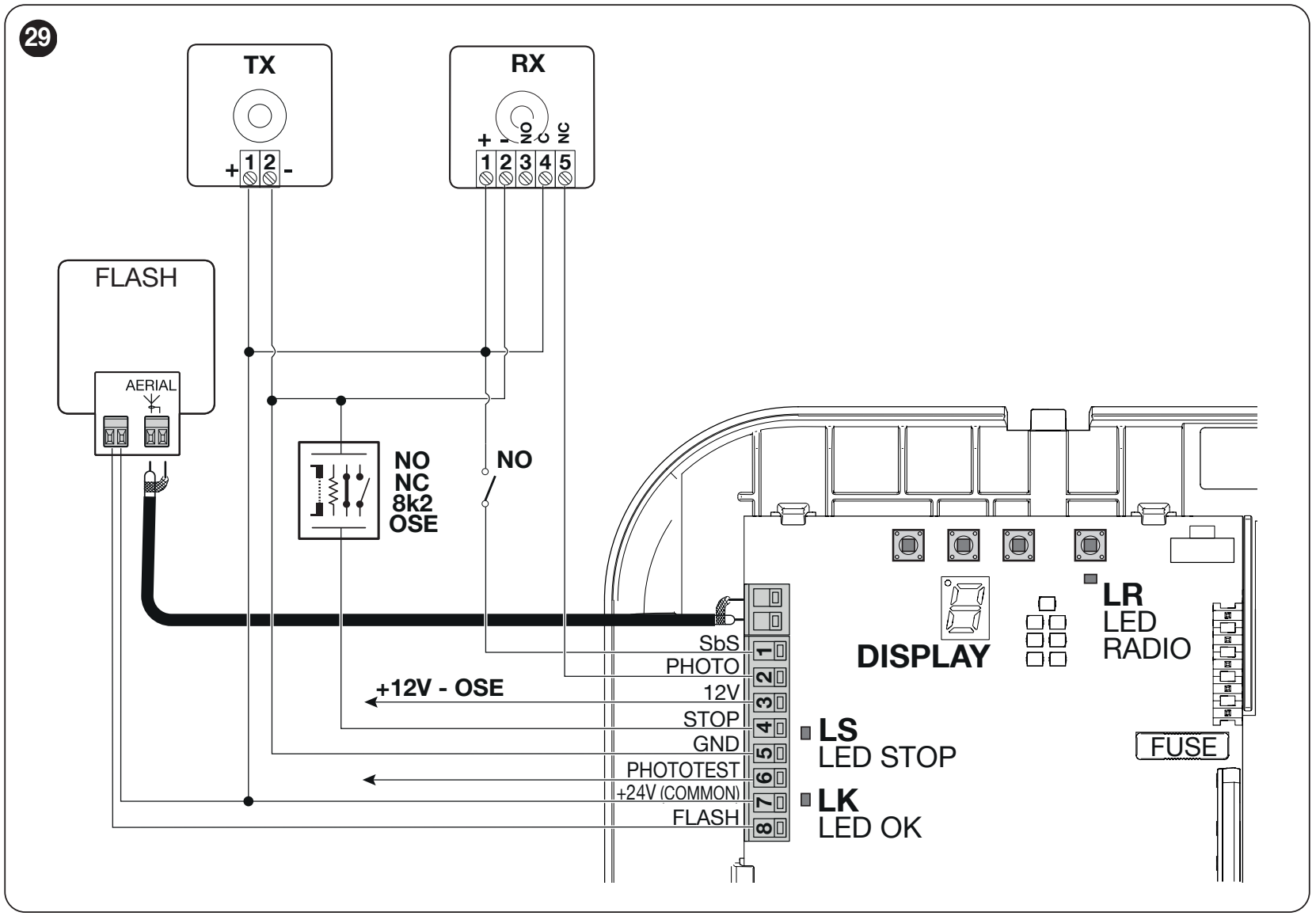

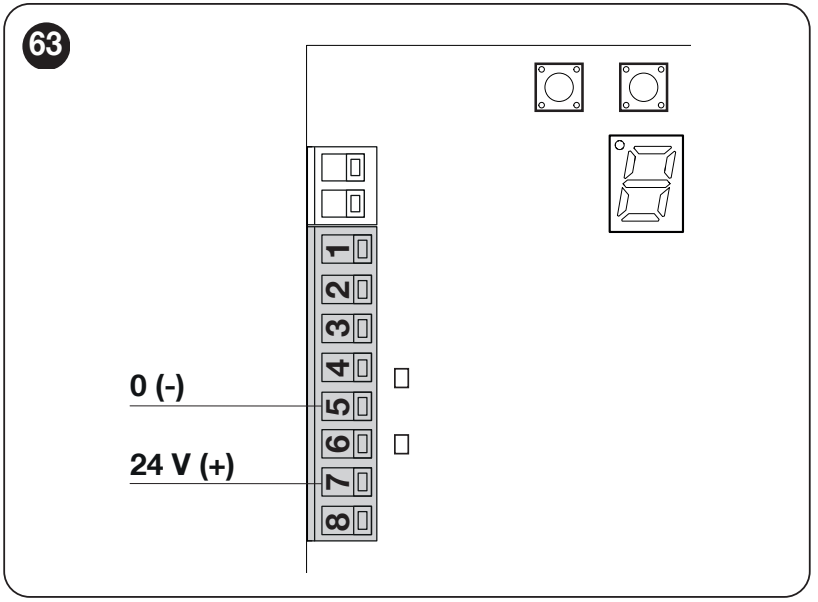

Upravljačka ploča, stezaljke i polaritet
Sljedeće ožičenje i ponuda odnose se na SPA600 sa sedmerosegmentnim zaslonom i stezaljkom PHOTOTEST. Prije spajanja provjerite oznake na svojoj ploči. Ako ploča umjesto PHOTOTEST-a ima izlaz OUT STB, upotrijebite upute koje odgovaraju toj verziji.
| Stezaljka | Funkcija i priključak |
|---|---|
| 1 – SbS | Beznaponski kontakt NO između 1 i 7; naredba za korak-po-korak upravljanje. |
| 2 – PHOTO | Beznaponski kontakt NC između 2 i 7; otvaranje kontakta aktivira sigurnosnu reakciju. |
| 3 – 12 V OSE | Plus (+) 12 V DC za optičku sigurnosnu rubnu letvu, najviše 15 mA. Signal na 4, minus na 5. |
| 4 – STOP | Sigurnosni ulaz u odnosu na 5 – GND; NO, NC, 8,2 kΩ ili OSE. Vrsta se očitava tijekom učenja. |
| 5 – GND | Minus (−) za pomoćno napajanje i OSE; nije zaštitno uzemljenje mreže. |
| 6 – PHOTOTEST | Preklopno napajanje odašiljača fotoćelije tijekom testiranja. U načinu rada PHOTOTEST najviše 15 mA; funkcija se može promijeniti u izborniku. |
| 7 – +24 V COMMON | Plus (+); pomoćno napajanje 24 V DC, tolerancija −30 % / +50 %, ukupno najviše 100 mA između 7 (+) i 5 (−). |
| 8 – FLASH | Signalnu svjetiljku spojite između 8 i 7 prema shemi. Za jednu ELDC vrijedi ograničenje od 200 mA; za druge funkcije izlaza potrebno je drukčije opterećenje. |
| AERIAL | Zaseban dvopolni antenski priključak; središnji vodič i oplet koaksijalnog kabela RG58 spojite prema shemi. |
Tipkalo, ključna sklopka ili relej
Na SbS priključite samo beznaponski kontakt NO, primjerice tipkalo ili relej upravljačkog modula. Kontakt povezuje 1 – SbS i 7 – COMMON. Na ulaz za naredbe nemojte dovoditi izlazni napon modula. Ako je modulu potrebno napajanje, zasebno upotrijebite 7 (+) i 5 (−) i poštujte zajedničko ograničenje od 100 mA.
Sigurnosna rubna letva i ulaz STOP
STOP zaustavlja kretanje i kratko pokreće kretanje unatrag. Pri promjeni sigurnosnog uređaja potrebno je ponovno naučiti uređaje. Više kontakata NO spaja se paralelno, a kontakti NC serijski. Rubne letve od 8,2 kΩ i njihove kombinacije spojite prema odgovarajućoj shemi; obična sklopka ne jamči jednaku razinu nadzora kvara kao nadzirana rubna letva.

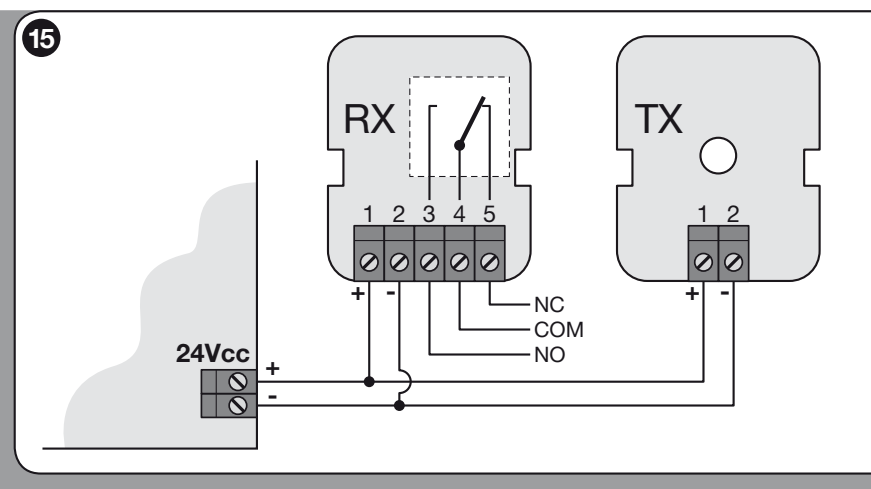

Spajanje fotoćelija
SPA600 nema BlueBUS. Za uobičajeno spajanje upotrijebite NICE EPM s relejnim kontaktom. Model EPMB ne spaja se na ovu priključnu letvicu.
| Spajanje EPM-a | Stezaljke SPA600 |
|---|---|
| TX 1 (+) i RX 1 (+) | 7 – +24 V COMMON (+). |
| TX 2 (−) i RX 2 (−) | 5 – GND (−). |
| RX 4 – COM / RX 5 – NC | Između 7 – COMMON i 2 – PHOTO. Kontakt nema polaritet. RX 3 – NO ostavite nepovezan za ovaj način spajanja. |
EPM u ovom spoju radi na 24 V DC; nemojte postavljati premosnik na 12 V. Par TX + RX troši približno 55 mA; uračunajte tu potrošnju u zajedničko ograničenje pomoćnog napajanja od 100 mA.

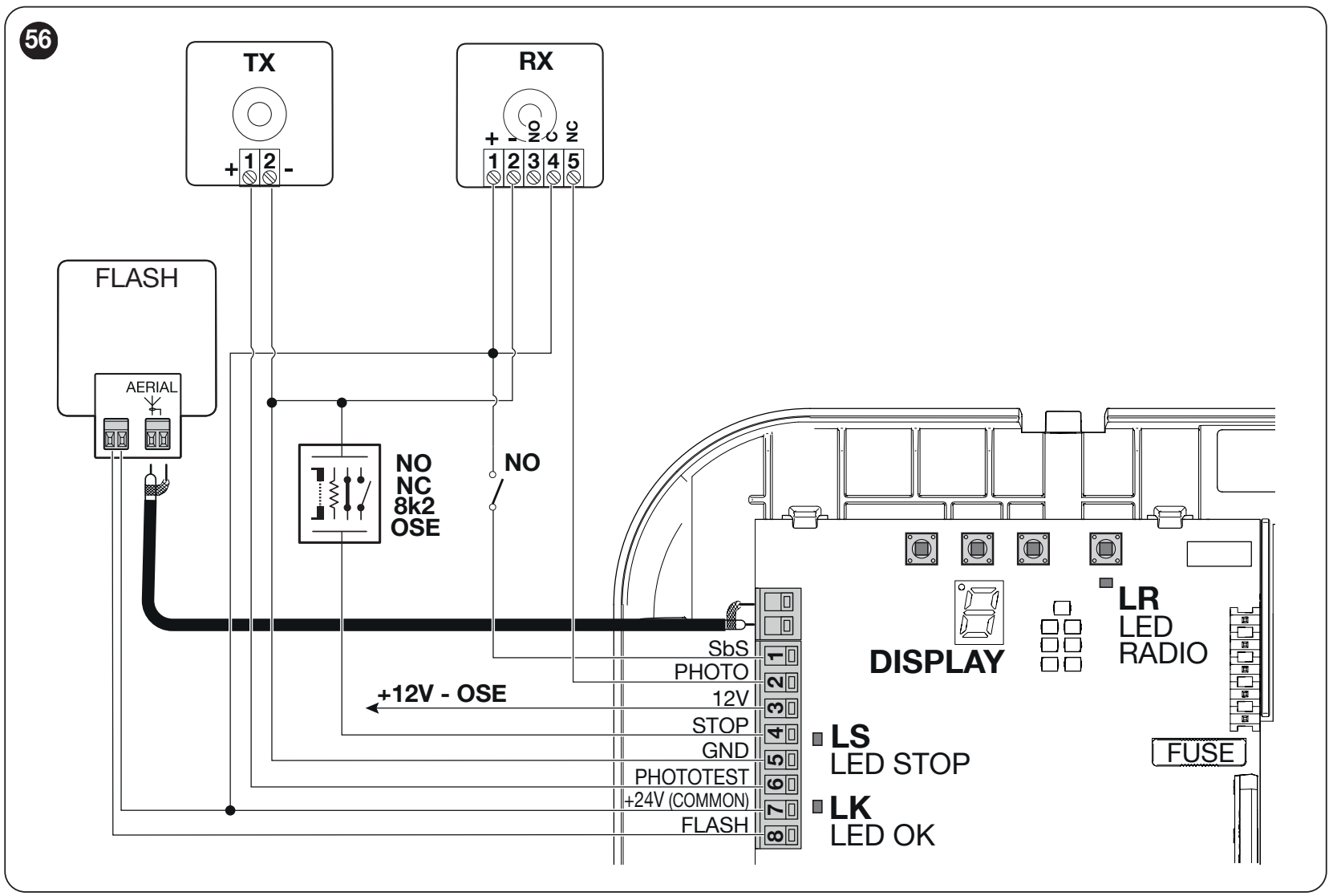

Spajanje s funkcijom PHOTOTEST
PHOTOTEST provjerava ispravan odziv fotoćelija prije manevra. Upotrijebite samo odašiljač čija potrošnja ne prelazi 15 mA; to ograničenje vrijedi za cijeli izlaz. Prije premještanja napajanja provjerite kompatibilnost konkretnog TX-a.
| Vodič | Spajanje s testiranjem |
|---|---|
| TX plus (+) | 6 – PHOTOTEST umjesto stalnog plusa 7. |
| TX minus (−) | 5 – GND. |
| RX plus / minus | 7 (+) / 5 (−), stalno napajanje. |
| RX COM / NC | Između 7 i 2 – PHOTO; NC, ne NO. |
U postavkama PHOTOTEST ostavite vrijednost 0 i ponovno naučite uređaje. Uobičajeno napajanje EPM-a preko 7 / 5 ne smije se zamijeniti s testiranim spojem samo zato što su fotoćelije spojene na PHOTO.

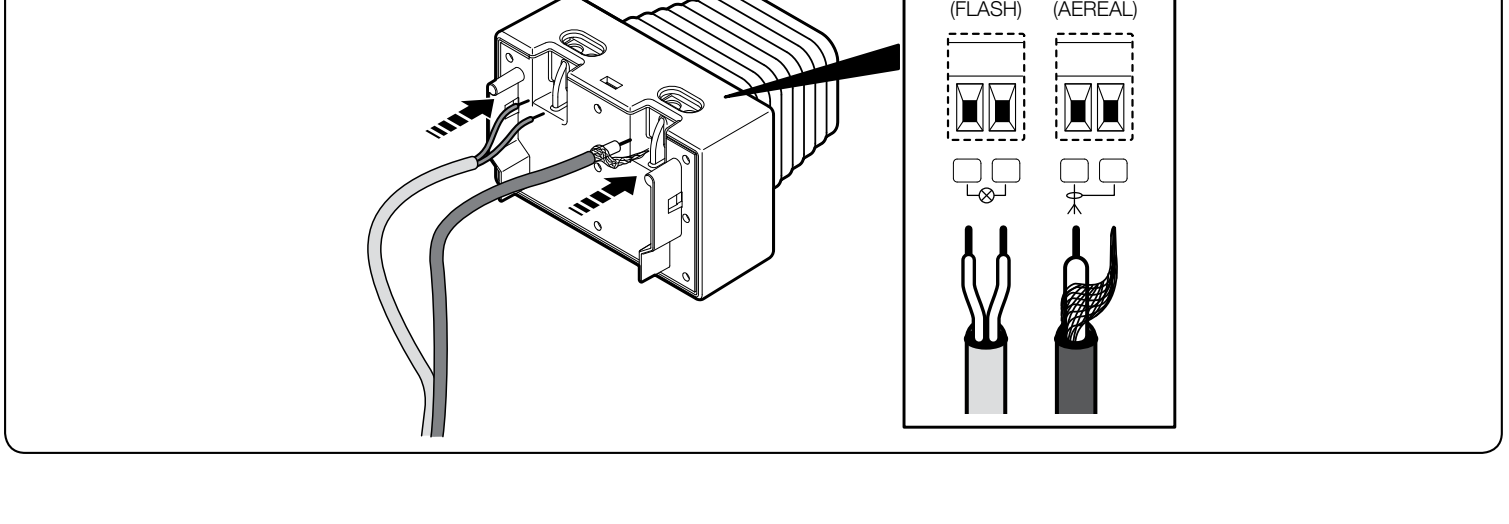

Signalna svjetiljka FLASH, rasvjeta i antena
NICE ELDC spojite pomoću njegove priključne letvice označene FLASH na 7 – COMMON i 8 – FLASH prema shemi SPA600. Standardni način rada signalne svjetiljke koristi 12 V DC; za jednu LED signalnu svjetiljku ELDC poštujte ograničenje od 200 mA. Funkciju izlaza potrebno je odgovarajuće postaviti u programiranju. Na ove stezaljke ne spaja se mrežna signalna svjetiljka od 230 V.
Kod para FLASH na signalnoj svjetiljci pridržavajte se oznake priključenog uređaja. Na ovom detalju ELDC nije označen redoslijed polova; nemojte prenositi na njega orijentaciju pomoćne stezaljne letvice 24 V / GND. Ulaz AERIAL na ELDC-u zasebna je antena: koaksijalni kabel spojite na antenski priključak upravljačke jedinice prema slici. Nemojte zamijeniti antenu i napajanje signalne svjetiljke.
Pogon ima i ugrađenu LED rasvjetu garaže. Prebacivanjem funkcije FLASH ili PHOTOTEST na rasvjetu, bravu ili radijski kanal mijenja se namjena izlaza. Isti priključak tada se više ne smije upotrebljavati za izvorni uređaj.
Prvo pokretanje i učenje
Najprije dovršite mehaničku montažu i ožičenje, osigurajte kolica i oslobodite cijeli prostor kretanja. Provjerite STOP, fotoćelije i ispravan smjer kretanja. Učenje položaja, učenje sile i uparivanje daljinskog upravljača različiti su postupci.
Nakon uključivanja LED OK treba treptati otprilike jednom u sekundi; zaslon pri pokretanju tijekom 3 s brzo prikazuje 8. Izlaz signalne svjetiljke treba biti isključen u mirovanju.

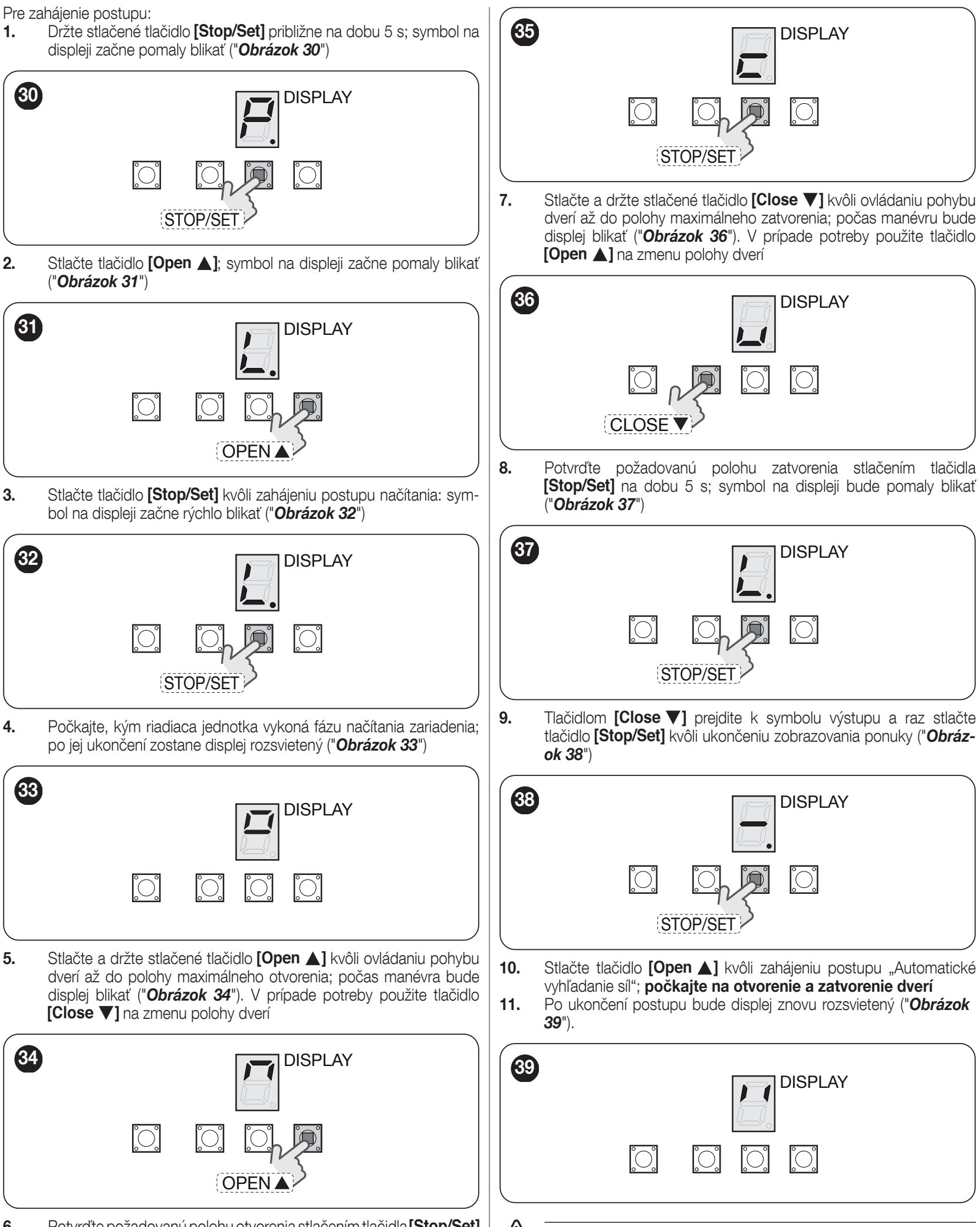

1. Učenje uređaja i krajnjih položaja
- Držite STOP/SET otprilike 5 s, dok simbol za ulazak u izbornik polako treperi.
- Pritisnite OPEN za prelazak na stavku 1 – Pretraživanje uređaja i položaja. Pritisnite STOP/SET za pokretanje; zaslon brzo treperi.
- Pričekajte da se dovrši prepoznavanje uređaja i da zaslon ostane svijetliti.
- Držeći OPEN pomaknite vrata u željeni otvoreni položaj. Pomoću CLOSE možete ispraviti položaj. Potvrdite držanjem STOP/SET dok se ne pojavi simbol zatvorenog položaja prema slici; otpustite tipku.
- Držeći CLOSE pomaknite vrata do željenog krajnjeg zatvorenog položaja. OPEN omogućuje korekciju. Držite STOP/SET 5 s; simbol polako treperi.
- Tipkom CLOSE prijeđite na simbol izlaza i potvrdite tipkom STOP/SET. Pritisnite OPEN: vrata će se otvoriti i zatvoriti tijekom automatskog učenja sile.
- Pričekajte da postupak završi. Zaslon treba ostati svijetliti. Ako ponovno počne treperiti, uklonite uzrok i ponovite učenje.
Ponovno učenje nakon promjene dodatne opreme
Otvorite instalacijsku stavku 1 prema izborniku. Držite STOP/SET otprilike 6 s; nakon prepoznavanja uređaja zaslon polako treperi, zatim otpustite tipku. Ako se sporo treperenje ne nastavi, pričekajte 15 s bez pritiskanja tipki i ponovite postupak. Izađite putem simbola izlaza i tipke STOP/SET. Nakon promjene ponovite sigurnosnu provjeru.
Promjena smjera vrtnje kod obrnute montaže
- Isključite mrežno napajanje i pričuvno napajanje. Držite STOP/SET i ponovno uključite napajanje.
- Otpustite STOP/SET 3 s nakon uključivanja. Kratkim pritiskom na STOP/SET odaberite smjer: unutarnje svjetlo LC svijetli = obrnuti smjer; ne svijetli = standardni smjer.
- Pričekajte 3 s bez pritiskanja tipki za potvrdu i ponovno provedite učenje položaja.
Učenje sile i prva provjera kretanja
Učenje sile provodi se automatskim ciklusom otvaranja i zatvaranja uz povećanu silu. Tijekom postupka držite ljude i predmete podalje od vrata. Ako se pokrene putem SbS-a ili radijskog upravljanja, unutarnje svjetlo treperi tijekom učenja; pri pokretanju tipkama na ploči ne svijetli. Nakon promjene položaja, brzine, smjera ili rasterećenja mehanike potrebno je ponovno naučiti silu.
Ako se pozicioniranje prekine signalom STOP ili PHOTO, uklonite uzrok i nastavite tipkom OPEN / CLOSE. Prekinuto učenje sile nakon uklanjanja uzroka nastavite naredbom za kretanje.
Provjera prije puštanja u rad
- S otključanim kolicima provjerite ručno otvaranje i zatvaranje duž cijele putanje: potrebna sila ne smije prelaziti 225 N (približno 23 kg sile, a ne težine vrata). Zatim ponovno učvrstite kolica.
- Ponovite električno otvaranje i zatvaranje; vrata moraju dosegnuti spremljene položaje bez zapinjanja i deformiranja nosača.
- Provjerite usporavanje pri krajnjim položajima, rasterećenje remena nakon zaustavljanja, ručno deblokiranje i ponovno učvršćivanje.
- Prekinite snop svake fotoćelije kod TX-a, kod RX-a i na sredini snopa; provjerite ispravnu sigurnosnu reakciju. Ispitajte sve uređaje STOP.
- Tehničar mora izmjeriti sile udara i provjeriti sigurnost cijelih vrata. Većom silom ne smije se prikrivati loša mehanika. Nakon promjene sile ponovno provedite mjerenje.
- Korisniku predajte upute za rukovanje, deblokiranje i održavanje. Prolazite samo kroz potpuno otvorena i zaustavljena vrata.

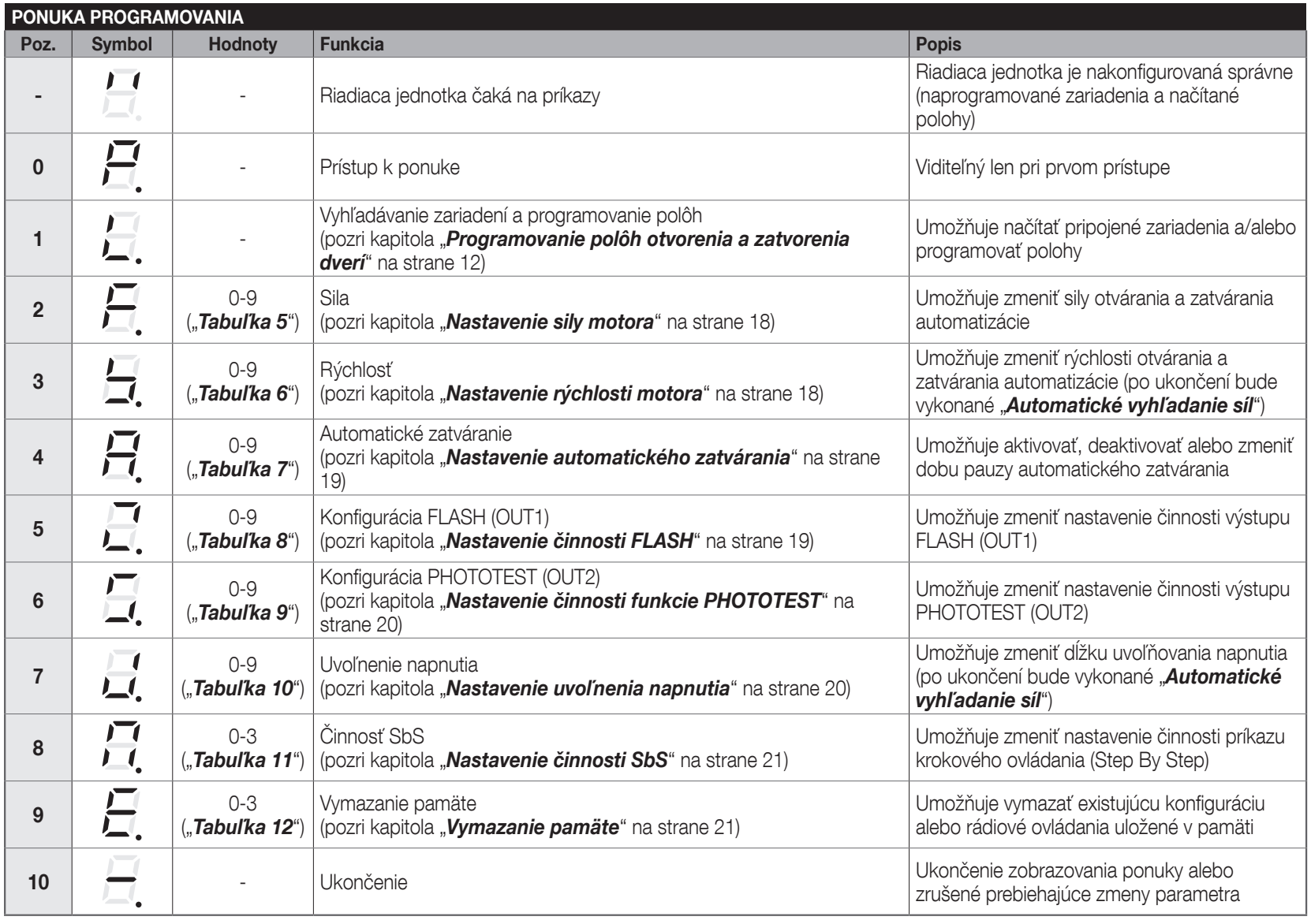

Programiranje SPA600 putem zaslona
Podešavajte dok motor miruje. Tipke OPEN / CLOSE kreću se kroz izbornik ili mijenjaju vrijednost; STOP/SET odabire i potvrđuje. Svijetleća točka razlikuje stavku izbornika od njezine brojčane vrijednosti. Broj položaja ispod označava redni broj stavke, a ne prikazani simbol.
- Držite STOP/SET otprilike 5 s, kako biste otvorili izbornik.
- Pomoću OPEN / CLOSE odaberite funkciju prema simbolu na izvornoj slici. Kratko pritisnite STOP/SET; prikazat će se trenutačna vrijednost.
- OPEN / CLOSE mijenja vrijednost. STOP/SET potvrđuje vrijednost i vraća vas u izbornik.
- Odaberite simbol izlaza vodoravne crte i potvrdite tipkom STOP/SET. Ako odaberete izlaz tijekom promjene vrijednosti, poništit ćete promjenu.
Stavka 1 služi za učenje uređaja i položaja, stavka 9 za brisanje memorije. Tvorničke vrijednosti ovdje su podebljane.
| Položaj – parametar i namjena | Vrijednosti |
|---|---|
| 2 – Sila Raspon stupnjeva regulacije, a ne vrijednost u njutnima. | 0 – minimum 1–4 – rastući stupnjevi 5 – tvornička vrijednost 6–8 – rastući stupnjevi 9 – maksimum |
| 3 – Brzina Vrijednosti su postotci otvaranja / zatvaranja. Nakon promjene slijedi učenje sile. | 0 – 40 / 40 1 – 50 / 50 2 – 50 / 75 3 – 50 / 100 4 – 75 / 50 5 – 75 / 75 6 – 75 / 100 7 – 100 / 50 8 – 100 / 75 9 – 100 / 100 |
| 4 – Automatsko zatvaranje Pauza nakon otvaranja prije automatskog zatvaranja. | 0 – isključeno 1 – 10 s 2 – 20 s 3 – 30 s 4 – 40 s 5 – 50 s 6 – 60 s 7 – 70 s 8 – 80 s 9 – 90 s |
| 5 – FLASH (OUT1) Funkcija mora odgovarati stvarno priključenom opterećenju. Brava/magnet samo odgovarajućeg elektromagnetskog tipa. | 0 – signalna svjetiljka, 12 V DC; za ELDC maks. 200 mA 1 – stanje vrata: izlaz je aktivan tijekom kretanja 2 – električna brava, impuls 3 s 3 – električni zasun tijekom otvaranja 4 – magnet aktivan kada su vrata zatvorena; prije otvaranja slijede otpuštanje i odgoda od 3 s 5 – rasvjeta tijekom kretanja i 1 minutu nakon njega 6 – radijski kanal 1 7 – radijski kanal 2 8 – radijski kanal 3 9 – radijski kanal 4 Načini rada 1–9: 24 V DC, maks. 10 W. Ako je kanal 1–4 dodijeljen izlazu, motor neće izvršiti njegovu izvornu naredbu. |
| 6 – PHOTOTEST (OUT2) Tijekom testiranja poštujte ograničenje TX-a. Ako reprogramirate izlaz, više neće služiti za testiranje fotoćelija. | 0 – PHOTOTEST, maks. 15 mA 1 – stanje vrata: izlaz je aktivan tijekom kretanja 2 – električna brava, impuls 3 s 3 – električni zasun tijekom otvaranja 4 – magnet aktivan kada su vrata zatvorena; prije otvaranja slijede otpuštanje i odgoda od 3 s 5 – rasvjeta tijekom kretanja i 1 minutu nakon njega 6 – radijski kanal 1 7 – radijski kanal 2 8 – radijski kanal 3 9 – radijski kanal 4 Načini rada 1–9: 24 V DC, maks. 3 W. Nakon odabira 0 ponovno uparite uređaje. Kanal dodijeljen izlazu ne upravlja motorom. |
| 7 – Rasterećenje mehanike Kratko kretanje u suprotnom smjeru otpušta napetost nakon zaustavljanja. Ne radi se o centimetrima hoda. Nakon promjene potrebno je ponovno naučiti silu. | 0 – isključeno 1 – minimum 2 – srednja vrijednost 3 – tvornička vrijednost 4 – srednja vrijednost 5 – srednja vrijednost 6–8 – više srednjih vrijednosti 9 – maksimum |
| 8 – Impulsni način rada SbS Mijenja slijed tipke i odgovarajuće radijske naredbe. | 0 – otvori → stop → zatvori → otvori 1 – otvori → stop → zatvori → stop 2 – zajednički ulaz: tijekom otvaranja naredba ne pokreće zatvaranje; nakon potpunog otvaranja sljedeća naredba pokreće zatvaranje 3 – poluautomatsko otvaranje, zatvaranje dok je naredba pritisnuta |
Silu namjestite samo na vrijednost potrebnu za ispravno kretanje. Visok stupanj ne smije kompenzirati trenje ili lošu oprugu. Nakon podešavanja provjerite zaštitu od prepreka i sile udarca.
Daljinski upravljači i uparivanje
Prijamnik je ugrađen. Kompatibilni daljinski upravljači MYGO4, ON2E i INTI2 uparuju se tipkom RADIO. Memorija ima 90 mjesta: u načinu rada 1 jedno mjesto za cijeli odašiljač, a u načinu rada 2 jedno za tipku.
Način rada 1 – sve tipke
- Držite RADIO dok se ne upali LED LR, a zatim otpustite tipku.
- Unutar 10 s držite bilo koju tipku na jednosmjernom daljinskom upravljaču. Nakon tri duga treptaja LED-a LR otpustite tipku.
- Sljedeći odašiljač možete pohraniti u sljedećih 10 s. Kratko pritisnite RADIO za završetak prijema.
| Tipka u načinu rada 1 | Naredba |
|---|---|
| 1 | Impulsni način rada SbS |
| 2 | Djelomično otvaranje |
| 3 | Otvori |
| 4 | Zatvori |
Način rada 2 – jedna tipka
Pritisnite i otpustite RADIO n puta, prema broju naredbe. LED LR ponovit će broj. Unutar 10 s pohranite odabranu tipku daljinskog upravljača na isti način kao gore; za sljedeću tipku ponovite postupak.
| Broj pritisaka tipke RADIO | Naredba |
|---|---|
| 1 | SbS |
| 2 | Djelomično otvaranje 1 |
| 3 | Otvori |
| 4 | Zatvori |
| 5 | Rasvjeta – vremensko upravljanje |
| 6 | Rasvjeta – uključivanje/isključivanje |
LED LR trepne 1 put za već pohranjeni daljinski upravljač, 6 puta za nekompatibilno kodiranje, a 8 puta kada je memorija puna.
Dodavanje daljinskog upravljača pomoću postojećeg
Postupak provedite u dometu pogona i samo kada je učenje omogućeno. Novi daljinski upravljač preuzima dodjelu postojećeg.
- Na novom daljinskom upravljaču držite željenu tipku najmanje 8 s i otpustite.
- Na izvornom daljinskom upravljaču triput polako pritisnite i otpustite spremljenu tipku.
- Na novom daljinskom upravljaču jednom pritisnite i otpustite istu tipku kao u prvom koraku.
Brisanje radijske memorije
Brišu se svi spremljeni daljinski upravljači. Nastavite držati RADIO i nakon što se LED LR upali pa ugasi. Pri sljedećem treptaju otpustite točno pri trećem treptaju. Uspjeh potvrđuje pet dugih treptaja. Brisanje radijske memorije zaseban je postupak, različit od resetiranja upravljačke jedinice.
Zaključavanje ili otključavanje radijske memorije
- Isključite mrežno napajanje i pričuvno napajanje. Držite RADIO pritisnutim i ponovno uključite napajanje.
- Nakon 5 s LR će dvaput polako zatreperiti. Otpustite RADIO.
- U roku od 5 s kratkim pritiscima na RADIO odaberite: LR ne svijetli = otključano; LR svijetli = zaključano.
- Pet sekundi nakon posljednjeg pritiska dva spora treptaja potvrđuju završetak.
Zaključana memorija onemogućuje uparivanje, kopiranje i brisanje radijske memorije; to ne znači da su vrata mehanički zaključana.
Brisanje memorije i vraćanje postavki
U izborniku odaberite poziciju 9 – Brisanje memorije. Odabirom vrijednosti pokreće se odgovarajuće brisanje; nije riječ samo o neobvezujućem odabiru. Prije ovog koraka odlučite što želite sačuvati.
| Vrijednost | Što se briše |
|---|---|
| 0 | Vlastiti parametri vraćaju se na tvorničke postavke; položaji i daljinski upravljači ostaju sačuvani. |
| 1 | Konfiguracija, naučeni uređaji i položaji; daljinski upravljači ostaju sačuvani. |
| 2 | Samo daljinski upravljači u radijskoj memoriji. |
| 3 | Cijela memorija, uključujući konfiguraciju, položaje i daljinske upravljače. |
Nakon brisanja konfiguracije ili položaja ponovno naučite vrata i provedite ispitivanje. Nakon brisanja radijske memorije ponovno uparite daljinske upravljače.
Dijagnostika i otklanjanje kvarova
Zaslon prikazuje E1–E8. Odgovarajući broj kratkih treptaja mogu signalizirati i treptač ili unutarnja rasvjeta; niz se ponavlja nakon stanke od 1 s.
| Signalizacija | Uzrok i sljedeći korak |
|---|---|
| E1 / 1 treptaj | Zatvaranje / položaj Učenje položaja nije dovršeno. Provedite učenje položaja. |
| E2 / 2 treptaja | Fotoćelije Uklonite prepreku, provjerite poravnanje i ožičenje fotoćelija. Očekivano je da se sustav aktivira kada naiđe na prepreku. |
| E3 / 3 treptaja | Ograničenje sile Provjerite ručno pomicanje, opruge, prepreke i trenje. Nemojte automatski povećavati silu; provjerite mehaniku i sigurnost. |
| E4 / 4 treptaja | STOP Provjerite sigurnosni uređaj STOP. |
| E5 / 5 treptaja | Memorija parametara Pričekajte najmanje 30 s pa pokušajte zadati naredbu. Ako se pogreška i dalje pojavljuje, naručite servis. |
| E6 / 6 treptaja | Ograničenje broja ciklusa Pričekajte nekoliko minuta da se ohladi. Provjerite radno opterećenje i otpor vrata. |
| E7 / 7 treptaja | Unutarnji električni krug Odspojite sve izvore napajanja na nekoliko sekundi. Ako se pogreška nastavi, servis će provjeriti ploču i ožičenje motora. |
| E8 / 8 treptaja | Trajni signal Uklonite uzrok trajno aktivnog signala, primjerice pritisnutu tipku ili aktivirani relej; provjerite SbS. |
| LED / pokazatelj | Značenje i provjera |
|---|---|
| OK – 1 zeleni treptaj/s | Uobičajen rad; dva brza zelena treptaja označavaju promjenu ulaza. |
| OK ne svijetli | Provjerite mrežno napajanje i osigurače. Prije zamjene osigurača otklonite uzrok kvara. |
| STOP svijetli / ne svijetli | Svijetli = STOP nije aktiviran; ne svijetli = provjerite sigurnosni uređaj STOP. |
| Unutarnja rasvjeta treperi | Automatsko učenje sile još nije dovršeno; dovršite učenje. |
| Daljinski upravljač svijetli, vrata ne reagiraju | Provjerite uparivanje, kodiranje i stanje radijske memorije. |
Ako je sigurnosni uređaj neispravan, nemojte koristiti automatiku na uobičajen način. Sigurno deblokirajte i naručite popravak. Osigurač zamijenite isključivo osiguračem iste vrste i nazivne vrijednosti; nemojte ga popravljati premošćivanjem.
Pričuvna baterija PS124
PS124 ugrađuje se u predviđeni prostor pogona i priključuje na odgovarajući konektor prema montažnom PDF-u. Priključite je tek nakon dovršetka mehaničke montaže, ožičenja i programiranja. Baterija je izvor napona i nakon isključivanja mrežnog napajanja: prije rada odspojite mrežno napajanje i PS124. Broj ciklusa tijekom nestanka struje ovisi o stanju baterije, temperaturi i otporu vrata.
Deblokiranje i ručno upravljanje
Deblokirajte samo vrata koja miruju. Ako je opruga neispravna ili vrata nisu uravnotežena, deblokirana vrata mogu nekontrolirano pasti; osigurajte ih i pozovite tehničara. Ako se u garažu može ući samo kroz ova vrata, unaprijed predvidite deblokiranje izvana prikladno za ta vrata.
- Povucite uže za deblokiranje A. Kolica se odvajaju i vrata možete sigurno pomicati rukom.
- Za ponovno zaključavanje ponovno povucite uže A prema drugoj slici.
- Ručno pomaknite vrata tako da se donji i gornji dio kolica poravnaju i spoje. Prije električnog pokretanja provjerite jesu li zaključana.
Održavanje i sigurno rukovanje
Provjeru planirajte najkasnije svakih 6 mjeseci ili nakon 3 000 ciklusa, ovisno o tome što nastupi prije. Prije održavanja isključite sve izvore napajanja. Provjerite vodilicu, remen, kolica, nosače, koroziju, opruge i uravnoteženost vrata; zamijenite istrošene dijelove. Nakon provjere ponovite ispitivanje sigurnosnih elemenata i sila.
Daljinske upravljače držite izvan dohvata djece. Ne ulazite u prostor vrata dok su u pokretu. U slučaju neuobičajene buke, trzanja ili pogoršanja uravnoteženosti zaustavite rad i obratite se servisu. Elektroničku opremu i akumulatore predajte u odgovarajuće sabirno mjesto, a ne u miješani otpad.
Tehnički podaci za SPIDO600
| Parametar | Vrijednost |
|---|---|
| Primjena | Elektromehanički pogon garažnih vrata za stambene prostore. |
| Upravljačka jedinica | Ugrađena SPA600 sa zaslonom i PHOTOTEST-om. |
| Mrežno napajanje | 230 V AC ±10 %, 50/60 Hz; zaštitni vodič. |
| Motor | 24 V DC; cijeli sklop napaja se iz mreže 230 V AC. |
| Maksimalna / minimalna sila | 600 / 300 N. |
| Nazivna / maksimalna ulazna snaga | 150 / 350 W. |
| Maksimalna brzina | 0,20 m/s; stvarna brzina rada ovisi o postavkama i opterećenju. |
| Ciklusa/dan | 40; pridržavajte se i ostalih radnih ograničenja. |
| Neprekidan rad | Najviše 4 minute. |
| Stupanj zaštite / temperatura | IP40; −20 do +55 °C. |

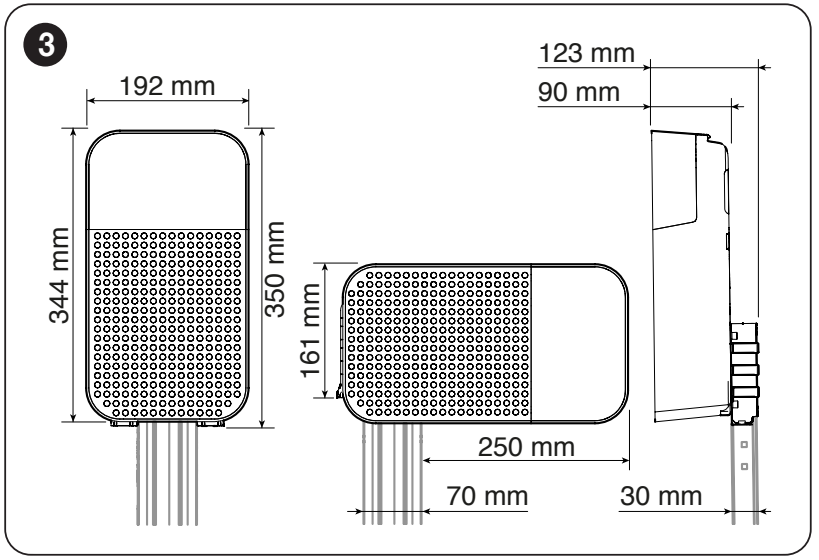

| Dimenzije glave | 192 × 344 × 90 mm; pojedinosti za montažu prikazane su na crtežu. |
| Masa motora | 3,8 kg; ne odnosi se na masu cijelog kompleta. |
| Pomoćni pribor | 24 V DC, tolerancija −30 % / +50 %, ukupno najviše 100 mA; polaritet i priključne stezaljke. |
| Rezervno napajanje | PS124 – opcionalno. |
| Osvjetljenje | Ugrađene LED diode. |
Programiranje SPIDO600 – video
Postupak prikazan u videu nadopunjuje gore navedene korake; uvijek usporedite ožičenje s priključnim stezaljkama na svojoj ploči.
Ilustrirani postupak brze montaže SPIDO600 (PDF). Cjelovite sigurnosne upute i upute za programiranje nalaze se u priručniku za montažu u nastavku.
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
