NICE Spinbus SN6021 – samostalni pogon za garažna vrata
| Dostupnost proizvoda: | prodaja je završila | Nažalost, proizvod se više ne može isporučiti. To ne znači da ga više nikada neće biti, ali trenutačno se ne planira njegova ponovna prodaja. |
|---|
Opis proizvoda NICE Spinbus SN6021 – samostalni pogon za garažna vrata
Dostupna zamjena!
Pogon Nice NICE Spinbus SN6021 zamijenjen je novijim modelom NICE SPIDO 600.
Pogon NICE Spinbus SN6021 namijenjen je za sekcijska garažna vrata površine do 10,5m2, ili izbočena podizna garažna vrata površine do 11,8m2, ili neizbočena podizna garažna vrata do 9,3m2. Koja su koja? Ima mehanički prekidač za zaustavljanje. Pogon je nereverzibilan. Detaljne tehničke značajke ». Preuzmite priručnik ».
(Je li ovaj pogon prikladan za mene?)
Usporedite s drugim pogonima:
| « Slabiji pogon | Snažniji pogon » |
|---|---|
| Nije. |
|
Ovaj proizvod – samostalni pogon za garažna vrata NICE Spinbus SN6021 (naša šifra NICE-SN6021) sadrži:

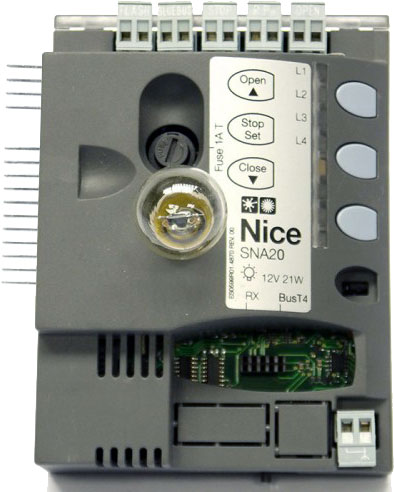

- elektromehanički pogon NICE Spinbus SN6021 s upravljačkom jedinicom NICE SNA20R10 (prije SNA2, odnosno SNA20). Pogon se isporučuje bez prijamnika. Prilikom zamjene pogona možete upotrijebiti svoj stari utični prijamnik u koji su pohranjeni vaši daljinski upravljači.
- upute za montažu
Povoljni kompleti koji sadrže pogon NICE Spinbus SN6021:
| Komplet pogona s priborom » |
|---|
|
Pogon Spinbus SN6021, upravljačka jedinica SNA2, prijamnik SMXI, daljinski upravljač FLO2RE, vodilica SNA30. |
Pogon je kompaktan, siguran i praktičan, idealan za privatnu i poslovnu upotrebu. Kućište od izdržljive plastike s ugrađenom rasvjetom prostora.
Pogon je prikladan za automatizaciju garažnih vrata površine krila do 10,5m2 za sekcijska garažna vrata, 11,8m2 za izbočena podizna garažna vrata, ili 9,3m2 za neizbočena podizna garažna vrata. Vrste garažnih vrata. Vrijednosti vrijede u uvjetima koje je odredio proizvođač, kao što su vremenski uvjeti, temperaturne razlike, krutost vrata, a prije svega lakoća njihova kretanja. To nije uvijek moguće postići ni na to utjecati, stoga preporučujemo idealnu upotrebu pogona NICE Spinbus SN6021 za garažna vrata do 80% ovih vrijednosti. Pogledajte poglavlje Odabir pogona za više informacija.
Vrlo jednostavna za korištenje tehnologija BlueBUS omogućuje napajanje i upravljanje do 6 parova fotoćelija pomoću dvožilnog kabela. Pogon uključuje i toplinski osigurač.
Podesiva brzina, snaga i vrijeme pauze automatskog zatvaranja pogona i drugo, pogledajte Programiranje.
Dijagnostika pomoću upozoravajućeg svjetla.
U slučaju nestanka električne energije pogon se može deblokirati, a vratima se može upravljati ručno. Također je moguće u pogon priključiti rezervnu bateriju NICE PS124, koja će omogućiti izvođenje nekoliko manevara u slučaju nestanka električne energije.
Upravljačka jedinica pogona ima programabilni ulaz, na koji se može priključiti signalna svjetiljka, indikator otvorenih vrata, elektromehanička brava ili elektromagnetska brava.
Pogon NICE Spinbus SN6021 je elektromehanički pogon prikladan za klimatske uvjete u Slovačkoj i ispunjava sve europske sigurnosne norme.
Pribor kompatibilan s pogonom NICE Spinbus SN6021
Preporučujemo i da uz pogon kupite kompatibilni dodatni pribor ili odaberete neki od već sastavljenih povoljnijih kompleta:
| Što | Zašto | Vrsta |
|---|---|---|
| Signalna svjetiljka | Signalna svjetiljka signalizira kretanje vrata treptanjem – prikladno za izlaze s lošom preglednošću. Osim toga, ima ugrađenu antenu koja omogućuje veći domet daljinskog upravljača. | |
| Fotoćelije | Prilikom zatvaranja detektiraju prepreku i zaustavljaju kretanje – vrata neće udariti u automobil ni u osobu. | - MoonBUS (MOFB) |
| Daljinski upravljač |
Za daljinsko upravljanje vratima. |
- FloR (Flo2R-s, Flo4R-s) |
| Prijamnik | Potreban za daljinsko upravljanje vratima. | - OXI - SMXI |
| Antena | Za bolji domet daljinskog upravljača. | - ugrađena u signalnu svjetiljku LUCYB, MLBT - samo antena ABFKIT, ili ABF |
| Tipkovnica | Ako zaboravite daljinski upravljač ili vam često dolaze vozila ili osobe, a ne želite svakome davati upravljač niti otvarati vrata samo za njih. | - MOTXR |
Priručnik za pogon NICE Spinbus SN6021
Priručnik za pogon NICE Spinbus SN6021 preuzmite ovdje:
Priručnik za pogon NICE Spinbus SN6021
NICE Spinbus ukratko
NICE Spinbus je obitelj nepovratnih elektromehaničkih reduktorskih pogona za garažna vrata. Isporučuju se s upravljačkom jedinicom SNA2. Kompatibilne upravljačke jedinice su SNA2, ili SNA20. Upravljačke jedinice imaju priključak SM za prijamnike radijskog signala NICE SMXI, ili NICE OXI. Električno povezivanje vanjskih uređaja (fotoćelije, signalna svjetiljka, itd.) u obitelji NICE Spinbus pogona za garažna vrata pojednostavljeno je primjenom tehnologije BlueBUS, koja omogućuje povezivanje više uređaja na zajednički priključak pomoću samo jednog dvožilnog kabela, pri čemu nije potrebno čak ni paziti na polaritet. Automatsko upravljanje ovisi o dovodu električne energije, no u slučaju nestanka struje motor s reduktorom može se deblokirati, a vratima se može upravljati ručno. Također je moguće kupiti dodatnu rezervnu bateriju NICE PS124, koja omogućuje upravljanje kretanjem pogona vrata i tijekom nestanka električne energije.
Odabir pogona – je li pogon NICE Spinbus SN6021 prikladan za moja vrata?
Svaka vrata imaju svoj konstrukcijski sustav (sekcijska, podizno-preklopna, ...) i površinu a svaki pogon ima svoja ograničenja. Na tržištu su uobičajeno dostupne sljedeće vrste vrata:
| Sekcijska garažna vrata | Neprepuštajuća podizno-preklopna garažna vrata * |
|---|---|
 |
 |
| Prepuštajuća podizno-preklopna garažna vrata | |
| bez opruga* | s oprugama |
 |
 |
* Za automatizaciju neprepuštajućih podizno-preklopnih garažnih vrata i prepuštajućih podizno-preklopnih vrata bez opruga, na vrata je potrebno ugraditi zakretna ruka NICE SPA5.
Pogon NICE Spinbus SN6021 uz odabir odgovarajuće dodatne opreme može se koristiti za sljedeće površine i dimenzije krila pojedinih vrsta vrata:
| Sekcijska | Podizno-preklopna prepuštajuća |
Podizno-preklopna neprepuštajuća |
|
|---|---|---|---|
| maks. 10,5m2 | maks. 11,8m2 | maks. 9,3m2 | |
| Vodilica 3m |
2,4m × 4,4m |
2,8m × 4,2m |
2,2m × 4,2m |
| Vodilica 4m | 3,4m × 3,1m | 3,5m × 3,4m | 3,2m × 2,9m |
U načelu dimenzija krila određuje maksimalan broj ciklusa na sat, kao i uzastopnih ciklusa, tj. pojašnjava koliko dugo pogon može biti u radu. Veća sila (masa) dodatno smanjuje broj tih ciklusa u postotku, zbog većeg opterećenja pogona, a određuje i maksimalnu dopuštenu brzinu pri zadanom opterećenju. Pogon je opremljen uređajem (toplinski osigurač) koji mjeri temperaturu motora, kao i temperaturu okoline, te u skladu s time smanjuje broj mogućih ciklusa:
| Broj ciklusa/sat Broj uzastopnih ciklusa |
Sila potrebna za podizanje krila* | |||
| Do 250N | 250–400N | 400–500N | ||
|---|---|---|---|---|
|
V
|
Do 2m |
20 |
14 |
5 |
| 2–2,5m | 15 7 |
10 5 |
4 2 |
|
| 2,5–3m | 12 5 |
8 4 |
3 1 |
|
| 3–3,5m | 10 4 |
7 3 |
2 1 |
|
* 1Kg=9,81N, tj. sila potrebna za podizanje krila može se nakon dijeljenja s 9,81 prikazati i u kilogramima. Npr. 500N iznosi približno 51Kg.
Ugradnja pogona NICE Spinbus SN6021
Način ugradnje pogona razlikuje se ovisno o situaciji pri ugradnji. Za vrata visine do 2,5 m upotrebljava se vodilica duljine 3m, a za vrata visine do 3,5m vodilica duljine 4m. Vodilicu je također moguće postaviti na nosače pričvršćene za strop ili je izravno pričvrstiti na strop pomoću nosača NICE SNA16.
Kabeli
Tipična (opcionalna) situacija spajanja pogona s priborom za pojedine vrste vrata izgleda ovako:
| Sekcijska garažna vrata | |
|---|---|
 |
|
| Preklopna garažna vrata s izbočenim krilom* | Preklopna garažna vrata bez izbočenja* |
 |
 |
* Za automatizaciju preklopnih garažnih vrata bez izbočenja i preklopnih vrata s izbočenjem bez opruga, na vrata je potrebno ugraditi zakretna poluga NICE SPA5.
Popis pribora
|
|
Popis kabela
| Namjena | Tip | Maks. duljina |
|---|---|---|
| A. Signalna svjetiljka s antenom |
2×0,5mm2 |
20m 20m (preporučeno manje od 5m) |
| B. Fotoćelije | 2×0,5mm2 | 30m, iznad 30m 2×1mm2 |
| C. Ključna sklopka | 4×0,5mm2 | 50m (ili 2 kom. 2×0,5mm2) |
| D. Sigurnosni rub | 2×0,5mm2 | 30m |
Ugradnja pogona NICE Spinbus SN6021
Sama mehanička ugradnja pogona sastoji se od tri koraka:
- Preduvjeti za ugradnju
- Sastavljanje vodilice
- Pričvršćivanje pogona na sastavljenu vodilicu
- Pričvršćivanje vodilice s pogonom na strop
0. Preduvjeti za ugradnju
I. Za ugradnju pogona potreban je određeni prostor, osobito za vodilicu, pa morate imati:
- dovoljnu duljinu garaže (C+D) za smještaj pogona (oko 3,5m za vodilicu od 3m, oko 4,5 za vodilicu od 4m),
- razmak između najviše točke vrata i stropa (A) mora biti najmanje 4cm, a najviše 40cm
- a najveća udaljenost vodilice od stropa (B) trebala bi biti 40cm (manja udaljenost nije problem; moguća je čak i montaža izravno na strop).
Pogledajte sliku radi boljeg pregleda:
| II. Potrebno je osigurati i prostor za samo kućište pogona: | III. Kod preklopnih garažnih vrata razmak između donje strane vodilice i najviše točke krila tijekom otvaranja (E) mora biti najmanje 6,5cm, a najviše 30cm: |
 |
 |
Upozorenje: Ako gore navedeni uvjeti nisu ispunjeni, pogon NICE Spinbus SN6021 nije moguće ugraditi ili je potrebno pronaći alternativno rješenje za pričvršćivanje.
1. Sastavljanje vodilice
Pogledajte upute za vodilicu koju imate:
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|
2. Pričvršćivanje pogona na sastavljenu vodilicu
| 1. Pogon možete pričvrstiti na tri načina, ovisno o tome koji vam raspored prostora najviše odgovara. | 2. Pričvrstite pogon na glavu za prijenos rotacije pogona pomoću četiri priložena vijka 6,3x38 |
|---|---|
 |
 |
3. Pričvršćivanje vodilice s pogonom na strop
Prema izmjerenim vrijednostima razmaka između vodilice i stropa te vrha vrata, označite dvije montažne rupe točno na sredini vrata. Ovisno o vrsti, prednji nosač možete pričvrstiti:
| U profil možete koristiti zakovice | Za pričvršćivanje u zid možete koristiti tiple i vijke | Ako vam okolnosti to dopuštaju, vodilicu možete pričvrstiti izravno na strop |
|---|---|---|
 |
 |
 |
Nakon bušenja montažnih rupa pričvrstite prednji nosač, a drugu stranu vodilice s motorom ostavite na podu pa nastavite ovako:
Programiranje pogona
Način programiranja pogona ovisi o isporučenoj upravljačkoj jedinici. S pogonom NICE Spinbus SN6021 kompatibilne su sljedeće upravljačke jedinice:
| SNA2 | SNA20 |
|---|---|
|
|
|
|
Isto kao SNA2, samo što je moguće:
|
Deblokada pogona NICE Spinbus SN6021
U slučaju nestanka električne energije nećete moći upravljati vratima pomoću daljinskog upravljača. Stoga pogon možete deblokirati pomoću poluge za deblokadu i ručno pomicati vrata:
| 1. Povucite polugu za otpuštanje kolica. | 2. Pomaknite krilo |
|---|---|
 |
 |
Zamjena žarulje na pogonu NICE Spinbus SN6021
Prije same zamjene odspojite pogon iz električnog napajanja i postupite prema sljedećim koracima:
| 1. Pritisnite bijeli poklopac i zakrenite ga | 2. Odvijte staru žarulju. Zatim zavijte novu žarulju od 230 V, 60 W s grlom E27. |
|---|---|
 |
 |
Tehničke karakteristike pogona NICE Spinbus SN6021
| Model | NICE Spinbus SN6021 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Opis tipa | Elektromehanički motor s reduktorom za automatski rad garažnih vrata u privatnim prostorima. Isporučuje se s upravljačkom jedinicom SNA2. Prikladna upravljačka jedinica je ili SNA2, ili SNA20. | ||||||||||
| Zupčanik | Promjer: 9,5mm Broj zubaca: 28 Kompatibilno s vodilicama: SNA3X, SNA30, SNA6 |
||||||||||
| Okretni moment [Sila] |
11,7Nm [650N] – potrebna za pokretanje krila |
||||||||||
| Nazivni moment [Nazivna sila] |
5,85Nm [345N] – potrebna za održavanje krila u pokretu |
||||||||||
| Brzina | 0,20 m/s | ||||||||||
| Nazivna brzina | 0,08 m/s | ||||||||||
| Ograničenje broja uzastopnih ciklusa | 50 ciklusa/dan (upravljačka jedinica ograničava broj na temelju ograničenja, vidi Odabir pogona) | ||||||||||
| Ograničenje rada | 3 minute (upravljačka jedinica ograničava vrijeme na temelju ograničenja, vidi Odabir pogona) | ||||||||||
| Napajanje | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Potrošnja energije |
270W | ||||||||||
| Klasa izolacije | 1 – potrebno je uzemljenje | ||||||||||
| Rezervno napajanje | mogućnost naknadne kupnje i ugradnje rezervnu bateriju NICE PS124 | ||||||||||
| Osvjetljenje | Žarulja 12V 21W, priključak BA15 | ||||||||||
| Izlaz za signalnu svjetiljku |
Ovisno o programiranom izlazu:
|
||||||||||
| Izlaz BlueBUS | jedan izlaz za 2 uređaja BlueBUS | ||||||||||
| Ulaz STOP | za normalno otvorene i normalno zatvorene kontakte te uređaje s konstantnim otporom 8,2KΩ | ||||||||||
| Ulaz STEP-BY-STEP (P.P., korak po korak) | normalno otvoren (zatvaranje kontakta pokreće naredbu „Korak po korak") | ||||||||||
| Radijski prijamnik | bez prijamnika, priključak „SM” za prijamnike NICE SMXI, NICE OXI i sl. | ||||||||||
| Antenski ulaz | 52Ω za koaksijalni kabel RG-58 (ili sličan) | ||||||||||
| Funkcije programiranja | 4 funkcije uključivanja/isključivanja (Programiranje razine I.) 4 funkcije koje se mogu podesiti (Programiranje razine II.) |
||||||||||
| Funkcije samopodešavanja |
|
||||||||||
| Radna temperatura | -20°C do +50°C | ||||||||||
| Uporaba u slanim, kiselim i potencijalno eksplozivnim okruženjima | ne | ||||||||||
| Stupanj zaštite | IP40 – za unutarnju uporabu ili dobro zaštićene vanjske prostore | ||||||||||
| Dimenzije | 311×327×105 (š×d×v) | ||||||||||
| Težina | 3,6kg |
