NICE Tub TUB3500 (A) – samostalni pogon za klizna vrata
| Dostupnost proizvoda: | na pitanje | Proizvod možda nije dostupan, kontaktirajte nas za više informacija. |
|---|
na pitanje
1.874,25 € s PDV-om
| Težina |
|---|
| 60 kg |
Opis proizvoda NICE Tub TUB3500 (A) – samostalni pogon za klizna vrata
NICE TUB3500 je samostalni industrijski pogon za klizna vrata težine do 3 500 kg i duljine do 30 m. Ima trofazni motor 400 V AC, ugrađenu upravljačku jedinicu Mindy A500, mehaničku kočnicu, hlađenje ventilatorom i zupčanik za zubnu letvu modula 6. On je ireverzibilan; u slučaju nestanka struje prijenos se može deblokirati, a vrata pomicati ručno.
Kada odabrati NICE TUB3500
Namijenjen je za velika i teška klizna vrata u industrijskim kompleksima. Pri odabiru uzmite u obzir težinu, stvarnu duljinu krila, otpor pri kretanju, vjetar te broj otvaranja i zatvaranja. Vrata se moraju glatko pomicati ručno, ne smiju se sama pokretati i moraju imati čvrste mehaničke graničnike u oba smjera.
| Težina vrata | Do 3 500 kg. |
|---|---|
| Duljina vrata | Do 30 m; s povećanjem duljine smanjuje se broj dopuštenih ciklusa na sat. |
| Napajanje sklopa | 3~ 400 V AC ±10 %, 50 Hz; potrebno je zaštitno uzemljenje. |
| Zubna letva | Modul 6. Zubna letva modula 4, koja se upotrebljava kod manjih pogona, nije zamjenjiva. |
Broj ciklusa ovisno o duljini krila
| Duljina krila | Maks. ciklusa/h |
|---|---|
| Do 5 m | 30 |
| Više od 5 do 10 m | 15 |
| Više od 10 do 15 m | 10 |
| Više od 15 do 20 m | 7 |
| Više od 20 do 25 m | 6 |
| Više od 25 do 30 m | 5 |
Jedan ciklus obuhvaća potpuno otvaranje i zatvaranje. Pri projektiranju istodobno poštujte ograničenja dimenzija, težine i rada; sama maksimalna težina ne potvrđuje prikladnost za konkretna vrata. Proizvođač za TUB3500 navodi i maks. 200 ciklusa na dan i 30 minuta neprekidnog rada. To ne ukida ograničenja ciklusa/h ni vrijeme jednog kretanja postavljeno u jedinici A500.
Pri zamjeni postojećeg pogona potrebno je provjeriti i pribor, način spajanja te prostor za montažu.
Ugrađena upravljačka jedinica Mindy A500
Mindy A500 dio je pogona TUB3500. Ima 10 funkcijskih DIP prekidača, trimere TL, TP i F, ulaz za mehaničke krajnje prekidače, foto-test i stariji priključak za prijamnike iz obitelji FLOXI. Sljedeće upute za spajanje odnose se na ovu ploču; ako je upravljanje zamijenjeno, slijedite upute za ugrađenu jedinicu.
Mogućnost podešavanja same upravljačke jedinice za drugo napajanje ne pretvara ovaj motor u jednofazni pogon od 230 V. TUB3500 se spaja prema svojoj natpisnoj pločici i shemi trofazne izvedbe od 400 V.
Što čini pogon i što je potrebno dodati
- Motor s reduktorom, ugrađenim upravljanjem, mehaničkom kočnicom i ventilatorom.
- Zupčanik modula 6, s 18 zuba.
- Mehanizam za deblokiranje radi ručnog pomicanja vrata.
- Za potpunu automatizaciju potrebni su odgovarajuća zubna letva, sidrenje, mehanički graničnici i sigurnosni elementi prilagođeni konkretnim vratima. Za daljinsko upravljanje potrebni su odgovarajući prijamnik i odašiljači.
Prilikom narudžbe uskladit ćemo montažni materijal, zubnu letvu i pribor s konkretnim sklopom. Samostalni pogon nije kompletna automatska vrata.
Dimenzije i prostor za montažu

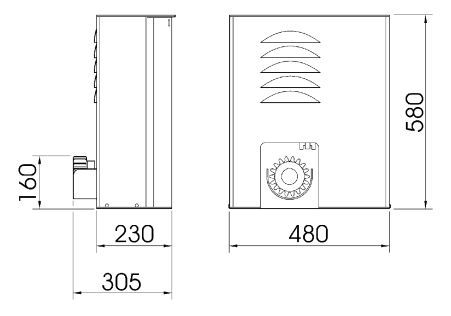

Na nacrtu su navedene visina 580 mm, širina 480 mm, dubina kućišta 230 mm i ukupna mjera do zupčanika 305 mm. Os zupčanika na nacrtu nalazi se na visini od 160 mm. Dimenzije su u milimetrima. Ostavite pristup vratima, deblokadi, krajnjem prekidaču i električnom upravljanju.
Montaža temelja, motora i zubne letve
Montažu, spajanje i ispitivanje obavlja kvalificirani tehničar. Prije radova isključite sve napojne vodove i osigurajte ih od ponovnog uključivanja. Temelj mora biti čvrst, vodoravan i zaštićen od poplave. Prilikom postavljanja zaštitnih cijevi spriječite prodor vode i kondenzata u upravljački sustav.

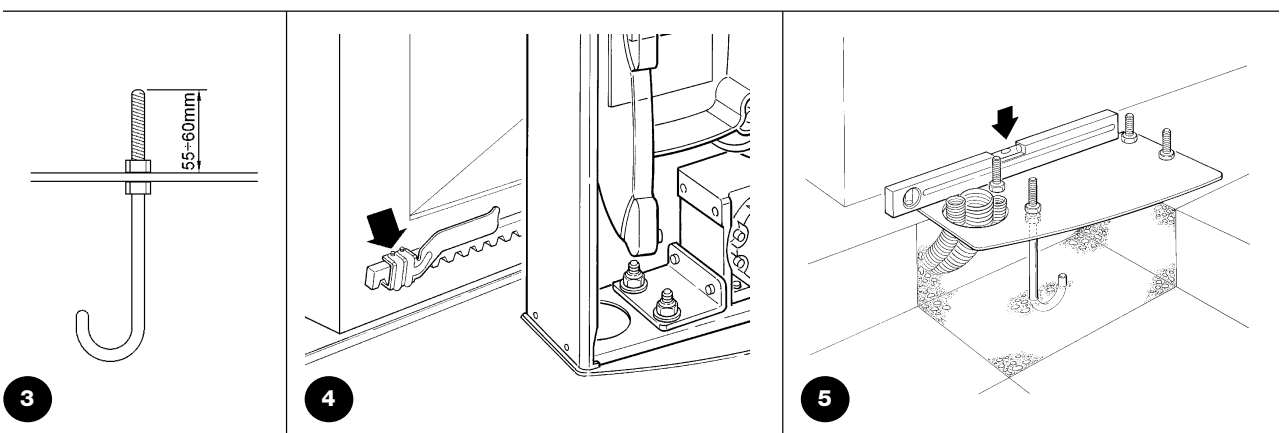

- Na postojećem prikladnom temelju upotrijebite sidrenje prilagođeno podlozi. Za novi temelj pripremite jamu i zaštitne cijevi; dimenzije temelja određuju se prema mjestu montaže.
- Postavite temeljnu ploču s četiri sidra paralelno s krilom i vodoravno. Detalj sidra prikazuje izbočenje navoja od 55–60 mm. Pustite da se beton potpuno stvrdne.

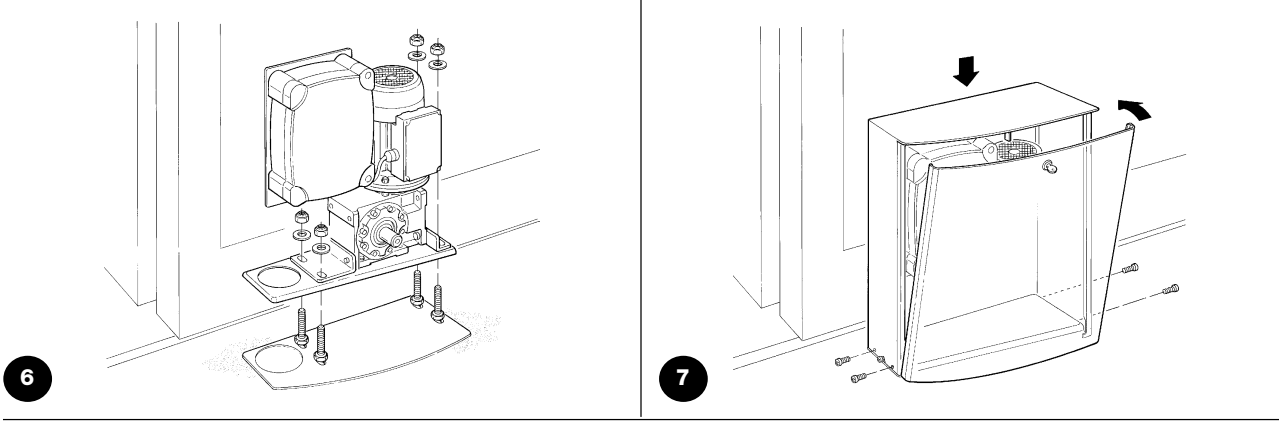

- Postavite motor na ploču, poravnajte ga s krilom i pričvrstite s četiri matice i podloške. Za daljnje radove deblokirajte prijenos.
- Zubnu letvu modula 6 pričvršćujte postupno duž cijele putanje. Između zubne letve i zupčanika ostavite zazor od 2–3 mm; težina vrata ne smije se prenositi na pogon.
- Pomaknite vrata nekoliko puta ručno. Provjerite pravilan zahvat, glatki prijelaz preko spojeva zubne letve i jednak zazor cijelom duljinom.
Krajnji prekidači i mehanički graničnici
Na zupčastu letvu pričvršćuju se dva nosača koji aktiviraju polugu krajnjeg prekidača za otvaranje i zatvaranje. Ne zamjenjuju čvrste mehaničke graničnike vrata. Poluga se mora slobodno kretati, a nosači moraju djelovati u ispravnom smjeru.
Nakon aktiviranja krajnjeg prekidača računajte na zaustavni hod od približno 2–3 cm. Podesite nosače tako da se vrata sigurno zaustave prije mehaničkih graničnika; provjerite zaustavni hod i kada je motor zagrijan. Pri provjeri TUB3500 zaustavljeno krilo treba ostati približno 4–5 cm od čvrstog graničnika.
Ako je zaustavni hod dulji, tehničar će provjeriti i podesiti mehaničku kočnicu. Prije podešavanja potrebno je isključiti napajanje. Prema uputama, maticu na osovini najprije treba zategnuti za pola okretaja u smjeru kazaljke na satu; pretjerano zatezanje može blokirati motor. Nakon podešavanja potrebno je ponoviti ispitivanja.
Deblokiranje u slučaju nestanka struje

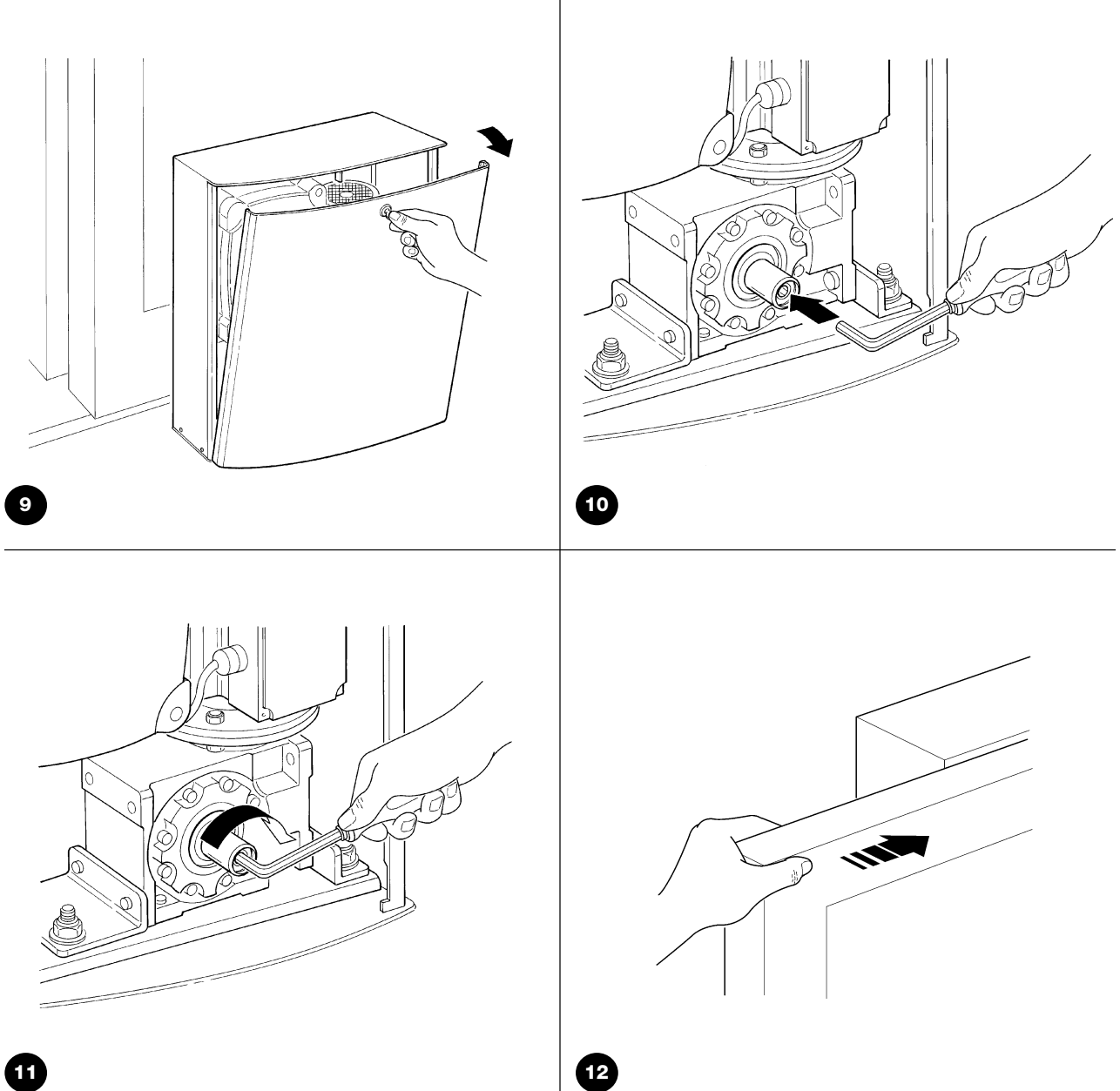

Deblokiranje obavite samo dok vrata miruju i dok je napajanje isključeno. Osigurajte krilo od nekontroliranog pomicanja. Prilikom primopredaje tehničar će vam pokazati postupak i predati ključeve.
- Ključem otvorite poklopac pogona.
- Umetnite imbus-ključ u osovinu i do kraja otpustite unutarnji vijak prema slici.
- Izvadite ključ i zatvorite poklopac. Vrata možete pažljivo pomicati rukom.
- Za ponovno zaključavanje postupite obrnutim redoslijedom. Provjerite zahvat prijenosnika i zatvaranje poklopca; njegov sigurnosni mikroprekidač mora biti aktiviran.
Ožičenje za tipičnu konfiguraciju
| Priključak | Kabel | Duljina |
|---|---|---|
| Napajanje pogona | 4 × 1,5 mm² | Do 30 m |
| Signalna svjetiljka | 2 × 1,5 mm² | Do 20 m |
| Antena | Koaksijalni RG58 | Preporučeno manje od 5 m |
| Odašiljač fotoćelije TX | 2 × 0,25 mm² | Do 30 m |
| Prijamnik fotoćelije RX | 2 kabela 2 × 0,25 mm² | Do 30 m |
| Ključni prekidač | 2 kabela 2 × 0,25 mm² | Do 50 m |
| Fiksni / pomični sigurnosni rub | Ovisno o rubu i sučelju | Ovisno o konkretnom uređaju |
Dva kabela 2 × 0,25 mm² mogu se zamijeniti jednim kabelom 4 × 0,25 mm². Za napojni kabel dulji od 30 m tehničar mora odrediti veći presjek i odgovarajuće uzemljenje. Za niskonaponske vodove fotoćelija dulje od 30 m upute zahtijevaju oklop koji je uzemljen samo na strani upravljačke jedinice. Kabeli moraju biti prikladni za uvjete okoline; za vanjsko polaganje proizvođač navodi, primjerice, H07RN-F.
Pomični sigurnosni rub zahtijeva spoj koji funkcionira i tijekom pomicanja krila. Broj vodiča i sučelje odredite prema vrsti ruba; primjer s dvije žile iz starije tipične konfiguracije ne može se primijeniti na svaki OSE rub.

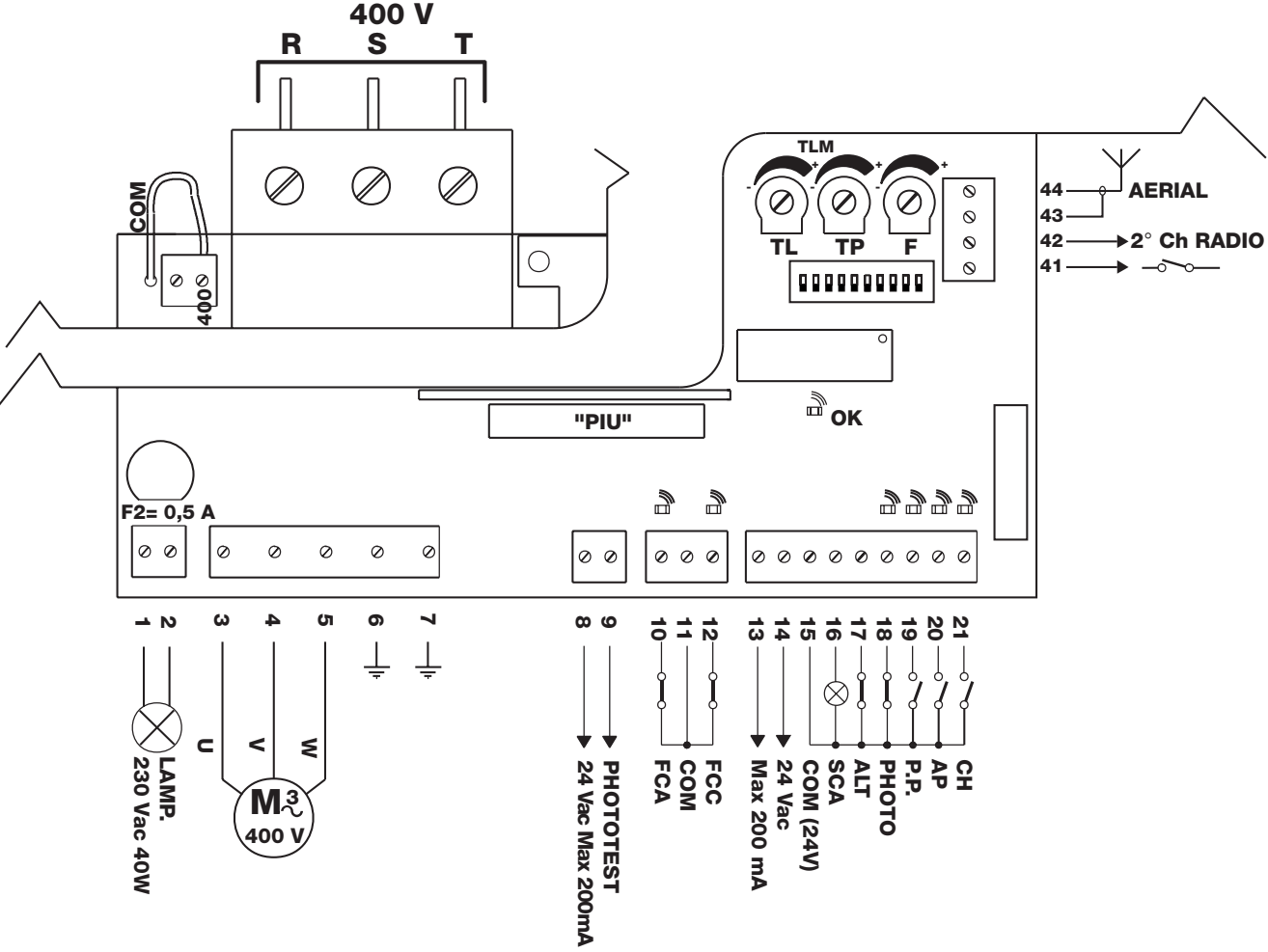

Ožičenje Mindy A500 i napon na stezaljkama
Priključujte dok je napajanje isključeno. Stezaljke 13–14 i 8–9 daju 24 V AC, stoga nemaju polaritet istosmjerne struje +/−. COMMON 15 zajednička je točka upravljačkih ulaza; nemojte je zamijeniti sa zaštitnim PE priključkom. Upravljački kontakti su beznaponski.
| Stezaljka | Funkcija i priključivanje |
|---|---|
| Napajanje R / S / T | Trofazno napajanje 400 V preko odgovarajuće zaštite; odabir napajanja A500 prema shemi. |
| 1–2 LAMP | Izlaz za signalnu svjetiljku 230 V AC, maks. 40 W; bez polariteta +/−. |
| 3–4–5 MOTOR | Vodiči motora U–V–W; ne radi se o istosmjernom plusu i minusu. |
| 6–7 PE | Zaštitno uzemljenje upravljačke jedinice i motora. |
| 8–9 PHOTOTEST | 24 V AC za odašiljače fotoćelija koje se testiraju, maks. 200 mA; bez polariteta +/−. |
| 10 / 11 / 12 | FCA otvaranje / zajednička točka / FCC zatvaranje. |
| 13–14 dodatna oprema | 24 V AC, maks. 200 mA; bez fototesta upute dopuštaju do 400 mA. |
| 15 COMMON | Zajednička točka upravljačkih i sigurnosnih ulaza. |
| 16 SCA | Indikatorska lampica otvorenih vrata između 15–16: 24 V AC, maks. 2 W. |
| 17 ALT / STOP | NC sigurnosni ulaz za zaustavljanje u odnosu na 15. |
| 18 PHOTO | NC kontakt fotoćelije u odnosu na 15 pri standardnom ožičenju bez fototesta. |
| 19 P.P. | NO kontakt za korak-po-korak upravljanje u odnosu na 15: otvaranje – stop – zatvaranje – stop. |
| 20 AP / 21 CH | NO otvaranje / zatvaranje u odnosu na 15. |
| 41–42 | Beznaponski izlaz drugog radijskog kanala, ako je prijamnik ugrađen. |
| 43–44 antena | Koaksijalni kabel prema shemi: oklop na 43, središnji vodič na 44. |
| RADIO / PIU | Stariji priključak za radijski prijamnik / utičnica za proširnu karticu PIU. |
NC znači kontakt zatvoren u mirovanju, a NO kontakt otvoren u mirovanju. Više NC kontakata iste funkcije spaja se serijski, a NO upravljački kontakti paralelno. Neupotrijebljeni NO ulazi ostaju nepovezani. Sigurnosni elementi potrebni za siguran rad ne smiju se isključivati premošćivanjem.

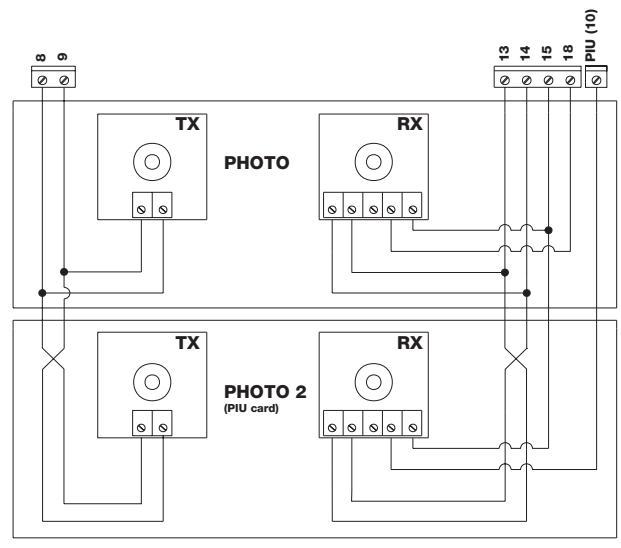

Fotoćelije i fototest A500
Izvorne NICE BF mogu se pri obnovi konfiguracije zamijeniti relejnim NICE EPM. EPM i EPMB nemaju isto ožičenje: A500 nema BlueBUS. Za ovu upravljačku ploču odaberite fotoćelije s odgovarajućim napajanjem i beznaponskim NC kontaktom.
Domet fotoćelija odaberite prema širini prolaza. EPM ima korisni domet od 15 m; proizvođač navodi maksimalno 30 m. Pri udaljenosti TX–RX većoj od 10 m tehničar mora prilagoditi kratkospojnik +10m na prijamniku RX prema uputama za EPM. Magla, kiša i prašina mogu smanjiti domet za 50 %, stoga maksimalna vrijednost od 30 m ne jamči pouzdanu pokrivenost prolaza jednake širine. Za konkretnu lokaciju odaberite odgovarajući model i provjerite njegovu funkciju.
| Ožičenje EPM-a | A500 |
|---|---|
| Napajanje bez fototesta | Stezaljke 1–2 na TX-u i RX-u → izlaz 13–14 (24 V AC). Kod AC-a nema polariteta +/−. |
| Sigurnosni kontakt bez fototesta | RX 4 COM → A500 15 COMMON; RX 5 NC → A500 18 PHOTO. RX 3 NO ne koristi se za zaštitnu funkciju. |
| Fototest | TX napajajte preko 8–9, a RX preko 13–14; povezivanje kontakata i neiskorištenih ulaza PHOTO mora odgovarati izvornoj shemi u nastavku. Uključite DIP 7. |
| Više parova | Za istu zaštitnu funkciju odgovarajući NC kontakti mogu se spojiti serijski. Zasebnu funkciju PHOTO2, primjerice za zaštitu pri otvaranju, dodaje kartica PIU. |
Detalj EPM-a prikazuje napajanje 24 V DC: 1 plus, 2 minus. Međutim, A500 napaja ovaj par 24 V AC bez polariteta +/−, prema gornjoj tablici. Brojevi kontakata releja 3 NO / 4 COM / 5 NC ostaju isti.
PHOTO2 u shemi zahtijeva karticu NICE PIU. Kad je fototest uključen, neiskorišteni ulaz PHOTO prema uputama spaja se na izlaz fototesta 9, a ne prema shemi bez testiranja. Ako koristite više parova EPM, spriječite međusobne smetnje prema njihovim uputama; sinkronizacija zahtijeva AC napajanje, prilagodbu SYNC-a na TX-u i obrnuto spajanje vodiča napajanja jednog para. Nakon montaže svaki par treba zasebno ispitati.
Prvo pokretanje i provjera smjera
- Ručno pomaknite vrata približno do polovice putanje, uključite prijenos i provjerite vratašca i sigurnosni mikroprekidač. Za prve provjere odaberite način rada uz prisutnost operatera i isključene dodatne funkcije.
- Nakon uključivanja LED OK mora redovito treperiti. Kad je sigurnosni krug zatvoren, svijetle LED-ice STOP i PHOTO; izvan krajnjih položaja svijetle i FCA i FCC. Ulazi za upravljanje NO ne svijetle ako nema naredbe.
- Nakratko aktivirajte AP / OPEN na stezaljci 20. Vrata se moraju otvarati. Ako se kreću u suprotnom smjeru, odmah isključite napajanje; tehničar će prema uputama za motor zamijeniti vodiče motora na 3 i 4 te ponoviti provjeru.
- Prije potpunog otvaranja provjerite zaustavlja li otvoreni krajnji prekidač kretanje. Ako se aktivira pogrešan krajnji prekidač, isključite napajanje i provjerite raspored FCA/FCC; upute navode zamjenu vodiča 10 i 12.
- Isprobajte potpuno otvaranje i zatvaranje, položaj nosača, zaustavljanje i sve zaštitne elemente. Tek tada postavite željeni način rada.
Postavke A500
| DIP | Funkcija |
|---|---|
| 1 OFF / 2 OFF | Kretanje samo dok se drži pritisnuta tipka za upravljanje – operater mora biti prisutan. |
| 1 ON / 2 OFF | Poluautomatski način rada. |
| 1 OFF / 2 ON | Automatski način rada s naknadnim zatvaranjem. |
| 1 ON / 2 ON | Automatski način rada + uvijek zatvara i nakon ponovne uspostave napajanja. |
| 3 ON | Kondominijski način rada; ne u ručnom načinu rada. |
| 4 ON | Pretbljeskanje: 5 s, u ručnom načinu rada 2 s. |
| 5 ON | Zatvaranje 5 s nakon oslobađanja fotoćelije; samo u automatskom načinu rada. |
| 6 ON | PHOTO djeluje i pri otvaranju. |
| 7 ON | Fototest; potrebno je odgovarajuće ožičenje. |
| 8 ON | Inteligentno otkrivanje preopterećenja. |
| 9 ON | Nakon preopterećenja kratko kretanje u suprotnom smjeru od 1,5 s; ne u ručnom načinu rada. |
| 10 ON | Električno kočenje pri zaustavljanju, uz napajanje motora tijekom 1 s. |
| Element | Što podešava |
|---|---|
| TL | Vrijeme jedne vožnje, približno 3–120 s. Za dugu putanju upute predviđaju proširenje TLM-a na približno 90–210 s; prilagodbu izvodi tehničar prema točnoj izvedbi ploče. |
| TP | Pauza prije automatskog zatvaranja, približno 5–200 s. |
| F | Prag aktiviranja zaštite prema potrošnji motora. Postavku treba provjeriti mjerenjem sila, a ne pokušajem guranja vrata rukom. |
TL mora pokriti cijelu vožnju uz rezervu od približno 2–3 s. Vrata duga 30 m pri nazivnoj brzini prelaze put u jednom smjeru za približno 3 minute, pa osnovni vremenski raspon možda neće biti dovoljan. Otkrivanje preopterećenja A500 tijekom prvih 1,5 s kretanja nije aktivno; zato su sigurnosna oprema i ispitivanja nužni. Električna kočnica DIP 10 ne zamjenjuje provjeru mehaničke kočnice i zaustavnog hoda.
Prijamnik i daljinski upravljači
A500 upotrebljava stariji priključak iz obitelji FLOXI. Za plutajući kod FloR služi, primjerice, NICE FLOXI2R. Vrsta prijamnika određuje podržane daljinske upravljače NICE i način njihova pohranjivanja. Sama marka NICE ni frekvencija 433,92 MHz ne jamče isti protokol. Fiksni kod FLO i plutajući kod FloR nisu međusobno zamjenjivi.
Prijamnik umećite samo kad je napajanje isključeno. Novi daljinski upravljač pohranjuje se u prijamnik prema njegovoj oznaci; DIP prekidači A500 služe funkcijama vrata. Ako već postoji prijamnik, najprije provjerite njegovu vrstu i memoriju. Brisanje svih postavki može ukloniti i daljinske upravljače drugih korisnika.
Pribor za TUB3500
| Element | Odabir |
|---|---|
| Signalna svjetiljka | NICE ELAC za izlaz 230 V AC 1–2, maks. 40 W; ELDC se ne spaja izravno ovdje. |
| Fotoćelije | NICE EPM s NC kontaktom releja; izvorne BF starija su oprema. |
| Proširenje | NICE PIU dodaje PHOTO2, djelomično otvaranje i dodatne funkcije. Nije namijenjena za DPRO500. |
| Radio | NICE FLOXI2R ovisno o korištenom kodiranju. Moderni konektor SM nije isti kao stariji utor FLOXI. |
| Zupčasta letva i sigurnosni rubovi | Zupčasta letva modula 6, rubovi i prijenos njihova signala, ovisno o konkretnoj kapiji i upravljačkoj jedinici. |
Kada TUB3500 ne radi ispravno
| Pojava | Provjera |
|---|---|
| LED diode ne svijetle | Napajanje, glavni prekidač, zaštita i osigurači. Uzrok aktiviranja zaštite tehničar mora ukloniti prije ponovnog uključivanja. |
| OK treperi pravilno svakih 1 s | Upravljačka logika je aktivna. Dvostruko kratko treptanje označava promjenu ulaza ili prekidača. |
| OK treperi nepravilno | Interna provjera otkrila je pogrešku; provjeriti ožičenje i upravljačku jedinicu. |
| STOP, PHOTO ili krajnji ulaz ne dopušta kretanje | Prepreka, poravnanje fotoćelija, otvorena vratašca, kontakt ili kabel; sigurnosni krug ne smije se premostiti. |
| Ne može se pokrenuti tijekom testa fotoćelija | Napajanje TX 8–9, RX 13–14, ožičenje kontakata, postavka DIP 7 i međusobne smetnje parova. |
| Motor se kreće u suprotnom smjeru | Provjera smjera motora i FCA/FCC prema prvom pokretanju. Podešavanja obavljati samo bez napajanja. |
| Zaustavlja se na sredini putanje | Vrijeme TL/TLM, trenje, prepreka, zaštita od preopterećenja ili toplinska zaštita. Najprije ukloniti uzrok; nemojte automatski povećavati silu F. |

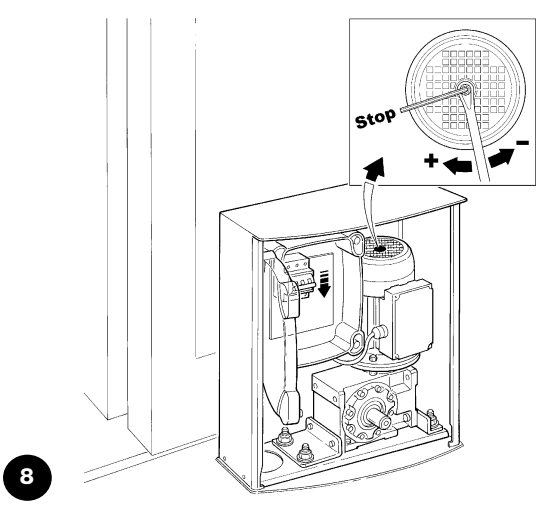

| Prevelik zalet | Podešavanje nosača i mehaničke kočnice; isprobati i nakon zagrijavanja. |
| Ne radi samo daljinski upravljač | Baterija odašiljača, vrsta i pohrana koda, prijamnik i antena. |
Sigurnost, ispitivanje i održavanje
Prije predaje tehničar će više puta isprobati otvaranje, zatvaranje, zaustavljanje, krajnje prekidače, sve fotoćelije, sigurnosne rubove i zaustavljanje u nuždi. Provjerit će zalet i sigurnost cijele putanje; ako zaštita uključuje ograničenje udarne sile, obavit će i odgovarajuće mjerenje. Samo podešavanje trimera ili spajanje fotoćelije ne zamjenjuje ispitivanje cijele kapije.
Servis obavite najkasnije svakih 6 mjeseci ili nakon 10 000 manevara, ovisno o tome što nastupi prije. Manevar je jedno otvaranje ili jedno zatvaranje, a ne cijeli ciklus otvaranja i zatvaranja. Provjeravaju se pričvršćenja, korozija, istrošenost zupčanika i zupčaste letve, pokretni dijelovi kapije, mehanička kočnica, detekcija preopterećenja i sigurnosni elementi.
Korisnik može isključiti napajanje, ukloniti lišće i kamenčiće s putanje te nježno očistiti dostupne površine i optiku fotoćelija blago navlaženom krpom. U slučaju neuobičajene buke, trzanja ili kvara zaustavite kapiju i obratite se servisu. Nemojte premošćivati sigurnosne ulaze. Daljinske upravljače držite izvan dohvata djece, a kroz prolaz prolazite tek nakon što se kapija potpuno otvori i zaustavi. Otvorena pješačka vratašca u krilu moraju blokirati motor.
Tehnički podaci za TUB3500
| Model | NICE TUB3500 |
|---|---|
| Upravljačka jedinica | Mindy A500 |
| Napajanje | 3~ 400 V AC ±10 %, 50 Hz |
| Maks. ulazna snaga | 550 W |
| Nazivni zakretni moment | 190 Nm |
| Vršni zakretni moment | 418 Nm |
| Brzina pri nazivnom momentu | 0,167 m/s (približno 10 m/min) |
| Maks. masa / duljina kapije | 3 500 kg / 30 m; prikladnost ovisi o uvjetima rada |
| Broj ciklusa | Prema tablici duljina; maks. 200 ciklusa/dan |
| Zupčanik | Z = 18; modul 6; razmak zubaca 18,8 mm |
| Stupanj zaštite | IP44 |
| Klasa izolacije | I; obvezno zaštitno uzemljenje |
| Radna temperatura | −20 do +50 °C |
| Dimenzije za montažu | Crtež u mm: visina 580, širina 480, dubina kućišta 230, do zupčanika 305 |
| Masa | 60 kg |
Tehničke vrijednosti vrijede pri temperaturi okoline od 20 °C ±5 °C. Pri odabiru rezervnih dijelova i upravljačke jedinice navedite točan model i izvedbu s natpisne pločice.
Pomoć pri odabiru i dopuni sustava
Kontaktirajte nas s duljinom i masom kapije, brojem ciklusa na sat i dan, dostupnim napajanjem i fotografijom ugrađene upravljačke jedinice. Pomoći ćemo vam odabrati zupčastu letvu, prijamnik i sigurnosnu dodatnu opremu.
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
