Rampa NICE M5BAR - bez kraka
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
1.085,50 € s PDV-om
| Težina |
|---|
| 80 kg |
Opis proizvoda Rampa NICE M5BAR - bez kraka
NICE M5BAR je elektromehanička rampa za kontrolirani ulaz motornih vozila, isporučuje se bez kraka. Ima motor 24 V DC i ugrađenu upravljačku jedinicu BCU1 R10 (XBA3 R10). Uobičajena konfiguracija napaja se iz mreže 230 V AC; 24 V je napon motora.
Namijenjena je za rampu označenu kao 4 ili 5 m. Čelično kućište, opruga za uravnoteženje i aluminijska rampa eliptičnog presjeka omogućuju intenzivnu uporabu uz poštivanje radnih ograničenja. Rampu, prijamnik i sigurnosnu opremu odaberite prema konkretnoj konfiguraciji.
Ako već imate rampu, najprije provjerite oznaku upravljačke ploče. Sljedeće postavke odnose se na BCU1 R10 sa zaslonom i okretnim biračem; starija XBA3 ima drukčije upravljanje i nije zamjenjiva samo zbog sličnog naziva.
Kada odabrati NICE M5BAR
| Što provjeriti | Podatak i značenje |
|---|---|
| Rampa | XBA14 – 4 150 mm / XBA5 – 5 150 mm |
| Širina slobodnog prolaza | 3,17–4,82 m |
| Podesivo vrijeme manevra | 3–6 s |

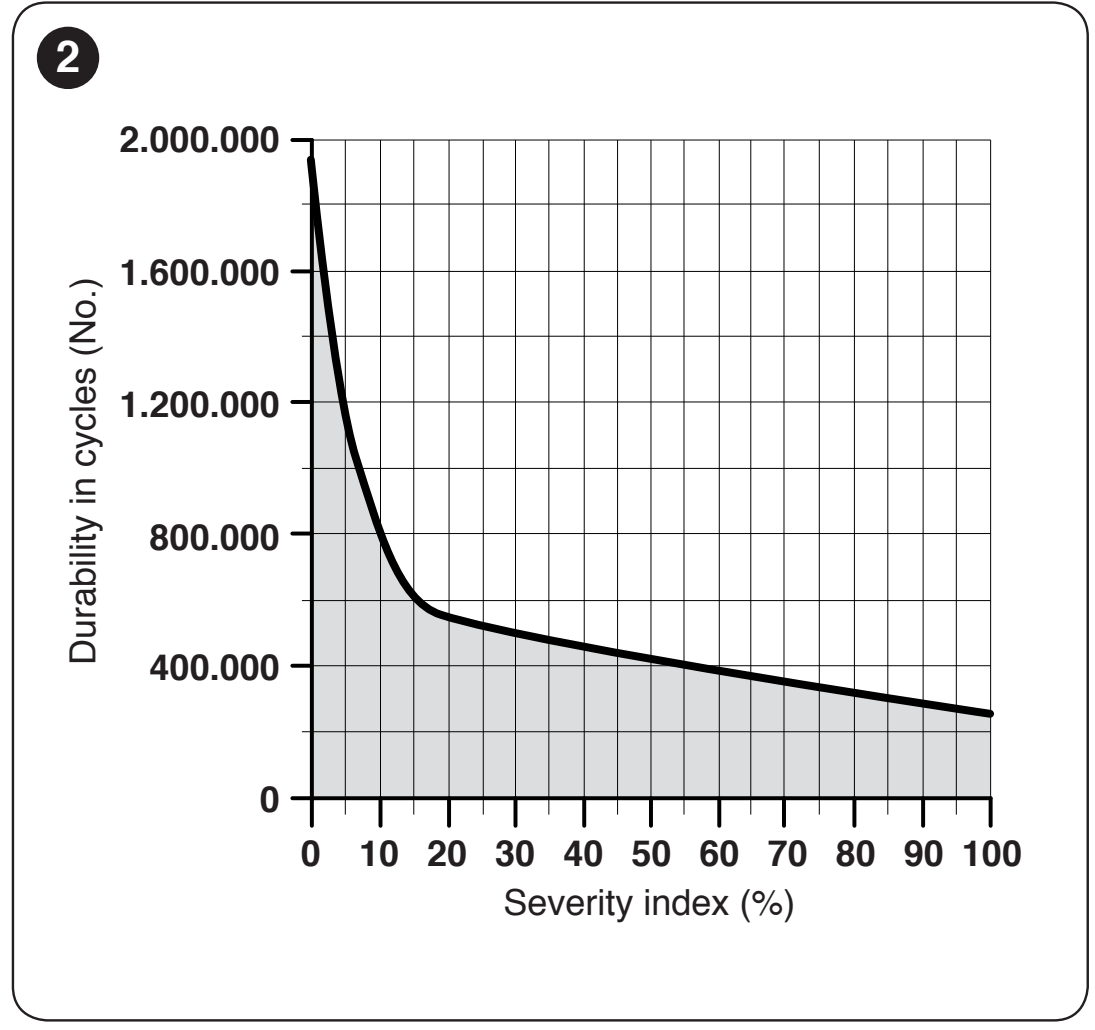

| Maks. broj ciklusa pri nazivnom momentu | 350 ciklusa/h |
| Ručno deblokiranje | Ključem u slučaju nestanka struje ili servisne intervencije |
| Dvije nasuprotne rampe | Sinkronizacija Master–Slave |
Duljina rampe nije širina slobodnog prolaza. Pri odabiru uzmite u obzir prostor koji zauzimaju kućište i nosač; konačnu širinu slobodnog prolaza provjerite na mjestu ugradnje. Vrijeme kretanja ovisi o postavci, rampi i njezinoj opremi. Maksimalan broj ciklusa ne jamči neograničen rad pri svakom opterećenju.
Rampa je namijenjena vozilima. Kretanje rampe ne smije ugrožavati pješake; pješački prolaz riješite zasebno, a sigurnosne uređaje odaberite prema rizicima konkretnog ulaza. Prije montaže provjerite i prostor iznad rampe u otvorenom položaju.
Oprema rampe i njezina ograničenja
| Dodatak | Uvjet |
|---|---|
| Guma i svjetla | Dopušteno uz odgovarajuću rampu, ožičenje i uravnoteženje. |
| Donja rešetka WA13 | Za rampu od 4 m dopušten je najviše 1 komad, prema tablici opruga. Za rampu od 5 m nemojte upotrebljavati WA13 bez pojedinačne potvrde proizvođača konfiguracije. |
| Pomični oslonac WA12 | Dopušten za rampe od 4 m i 5 m; mijenja potreban položaj pričvršćenja opruge. |
| Zglob za preklapanje XBA11 | Samo s odgovarajućom rampom XBA15 i geometrijom zgloba; nije univerzalni zglob za bilo koju rampu. |
Nakon dodavanja svjetala, gume, oslonca ili donje rešetke ponovno odaberite pričvršćenje opruge i uravnoteženje. Povećanje snage motora ne može zamijeniti ispravno mehaničko podešavanje.

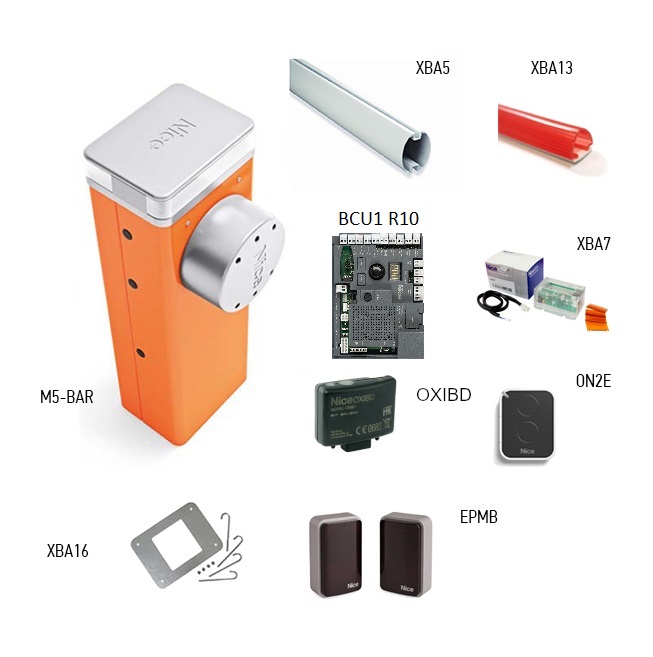

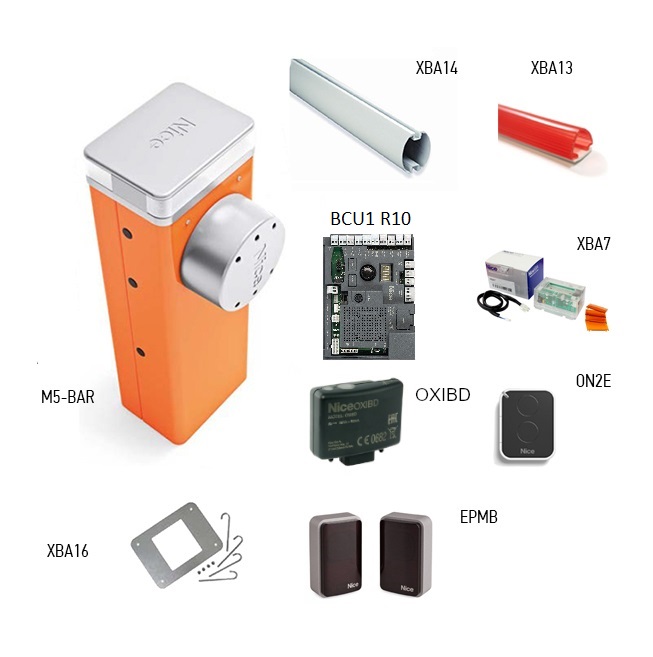

Kompleti rampi s rampom i priborom
Ako želite kompletan sklop s rampom, odaberite jedan od postojećih kompleta. Navedena duljina odnosi se na rampu, a ne na širinu slobodnog prolaza. Kompleti različitih serija imaju različitu upravljačku jedinicu i ograničenja; točan sadržaj pronaći ćete otvaranjem stranice kompleta.
| Usporedite komplete prema duljini rampe | ||
|---|---|---|

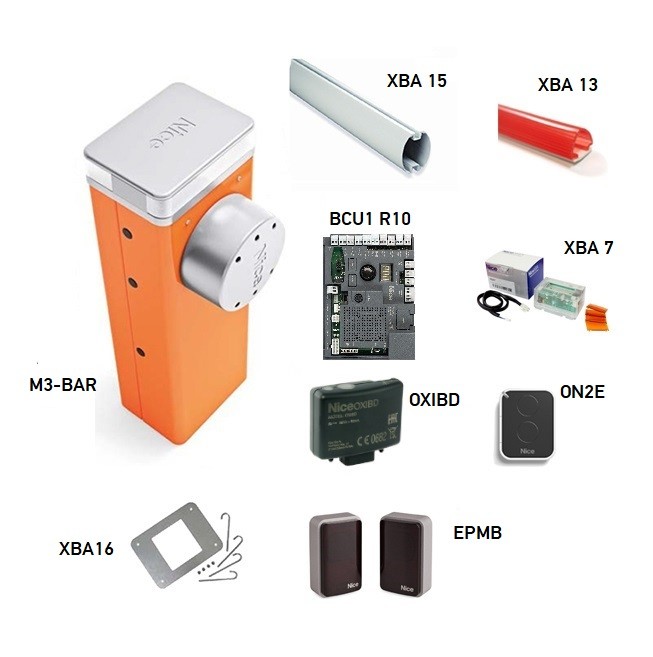

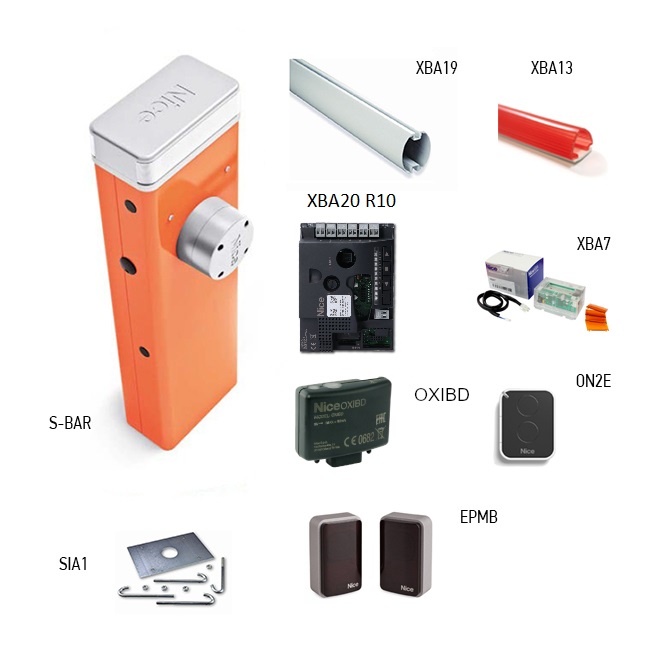

M3BAR – rampa 3 m | SBAR – rampa 4 m | M5BAR – rampa 4 m |
M5BAR – rampa 5 m | M7BAR – rampa 6 m | M7BAR – ruka 7 m |
LBAR – ruka 8 m | LBAR – ruka 9 m | |
Pribor kompatibilan s rampom M5BAR
Opremu odaberite prema duljini ruke i načinu uporabe. Pri montaži više dodataka potrebno je poštovati i njihova zajednička mehanička i električna ograničenja.
| Što | Zašto | Vrsta |
|---|---|---|
Ruka  | Samostalno kućište isporučuje se bez ruke; odaberite duljinu prema širini prolaza. | XBA14 / XBA5 |

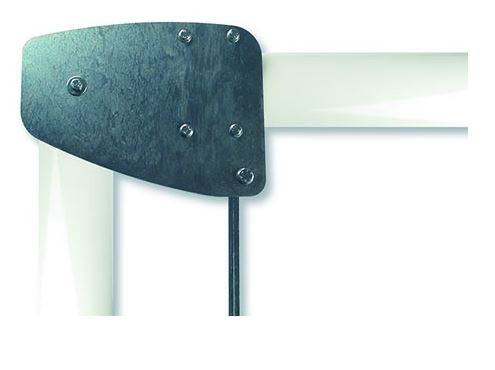

Fiksni oslonac  | Podesivi oslonac za kraj zatvorene ruke; ne zamijenite ga s pokretnim osloncem. | WA11 |
Pokretni oslonac  | Sklopivi oslonac pričvršćen na ruku; uračunajte njegovu težinu u tablicu opruge. | WA12 |
Zaštitna ograda ispod ruke  | Duljina 2 m, visina 60 cm; za ruku od 4 m najviše 1 komad. Za ruku od 5 m standardna kombinacija nije potvrđena. | WA13 |
Reflektirajuće naljepnice  | 24 crvene naljepnice za bolju vidljivost ruke. | WA10 |

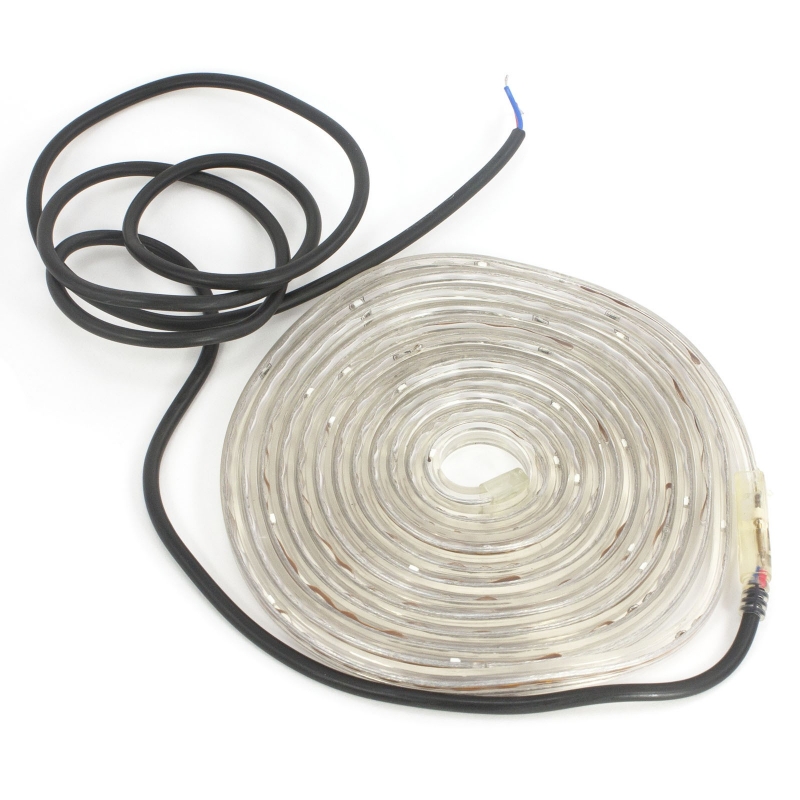

Osvjetljenje ruke  | XBA4: do 4 m; XBA6: do 6 m. Spajanje na LIGHT ovisno o ugrađenom tipu. | XBA4 / XBA6 |
Zaštitna guma  | 9 dijelova po 1 m; mehanička zaštita ruba ruke, ne zamjenjuje sigurnosnu letvu. | XBA13 |
Rezervno napajanje  | Baterija s punjenjem, 24 V. Povezuje se nakon postavljanja rampe; broj ciklusa ovisi o napunjenosti i opremi. | PS224 – spajanje |
Signalna svjetiljka u kućištu  | Signalizira kretanje i dijagnostiku; vlastiti priključak INTERNAL LIGHT. | XBA7 |
Semafor u kućištu  | Upravljanje prolazom prema programiranom načinu rada INTERNAL LIGHT. | XBA8 |

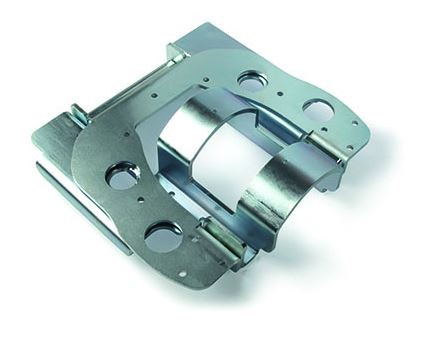

Preklopni nosač  | Omogućuje ručno zakretanje ruke u stranu. Zakretanje je ručno; nemojte ga zamijeniti sa zglobom za preklapanje XBA11. | XBA10 |
Preklopni zglob  | Za niski strop s odgovarajućom rukom XBA15; raspon uporabe 1 950–2 400 mm, ovisno o geometriji pribora. | XBA11 |
Fotoćelije | Dvožični BlueBUS; nakon promjene spajanja ponovite Set 1. | EPMB |
Daljinski upravljač | Utični prijamnik SM i upravljač s podržanim kodiranjem. Sadržaj kompleta provjerite pri narudžbi. | OXIBD + ON2E |
Upravljačka ploča | Zamjenska ploča aktualne generacije; ne dodatna vanjska upravljačka jedinica potrebna za samostalnu rampu. | BCU1 R10 |
Servis i podešavanje | BUS T4 za dijagnostiku i servisni brojač. | OVIEW + IBT4N |
Solarno napajanje | Alternativni izvor napajanja umjesto električne mreže; pri ovom spoju nemojte istodobno priključivati 230 V. | Solemyo SYKCE30 |
Montaža kućišta i rampe
Montažu, priključivanje na električnu mrežu i puštanje u rad obavlja kvalificirani tehničar. Prije rada isključite električnu mrežu i pričuvnu bateriju. Provjerite čvrstu podlogu, odvodnju, prostor za cijelu rampu i siguran pristup deblokadi.
Temeljna ploča i sidrenje
Ako je postojeća temeljna površina prikladna, označite četiri rupe prema kućištu i odaberite sidra koja odgovaraju podlozi. Za novi temelj pripremite zaštitne cijevi, četiri priložena sidrena vijka i temeljnu ploču postavljenu vodoravno i paralelno s rampom.
| Provjera podloge | Zahtjev |
|---|---|
| Betonski temelj | Armirani beton, debljine najmanje 0,15 m i volumena većeg od 0,2 m³. Dimenzije temelja određuje tehničar prema lokalnim uvjetima. |
| Sidra za beton | 4 sidra s vijcima 12 MA (M12), svaki s vlačnom nosivošću od najmanje približno 3,9 kN. |
| Drugi nosivi materijal | Provjerite čvrstoću podloge i četiriju sidrišnih točaka za opterećenje od najmanje približno 9,8 kN. |
| Postavljanje | Ploču postavite vodoravno u ravnini s površinom; kućište pričvrstite tek nakon potpunog stvrdnjavanja betona. |
Pričvršćivanje i sastavljanje rampe
- U izlazno vratilo umetnite dva predviđena zatika. Držač postavite u položaj za okomitu rampu, pričvrstite vijcima i elastičnim podloškama.
- Na držač postavite poklopac sa šest vijaka; zasad ih nemojte do kraja zategnuti.
- U kraj odgovarajuće aluminijske rampe umetnite priloženi spojni umetak i osigurajte ga vijkom.
- U utore umetnite zaštitnu gumu s odgovarajućim spojnicama, postavite završni poklopac i kapice za gumu.
- Umetnite cijelu rampu u držač do kraja i čvrsto zategnite svih šest vijaka.
- Montirajte odabranu opremu, a tek zatim dovršite podešavanje opruge, balansiranje i postupak učenja.
Lijeva ili desna montaža rampe
Strana na kojoj je opruga mora odgovarati položaju prekidača smjera na ploči. RH/DX za oprugu na desnoj strani balansne poluge, LH/SX za oprugu na lijevoj strani. Promjenu mehaničkog rasporeda obavlja tehničar nakon sigurnog otpuštanja opruge; nije dovoljno okrenuti prekidač ako mehanika ostane nepromijenjena.

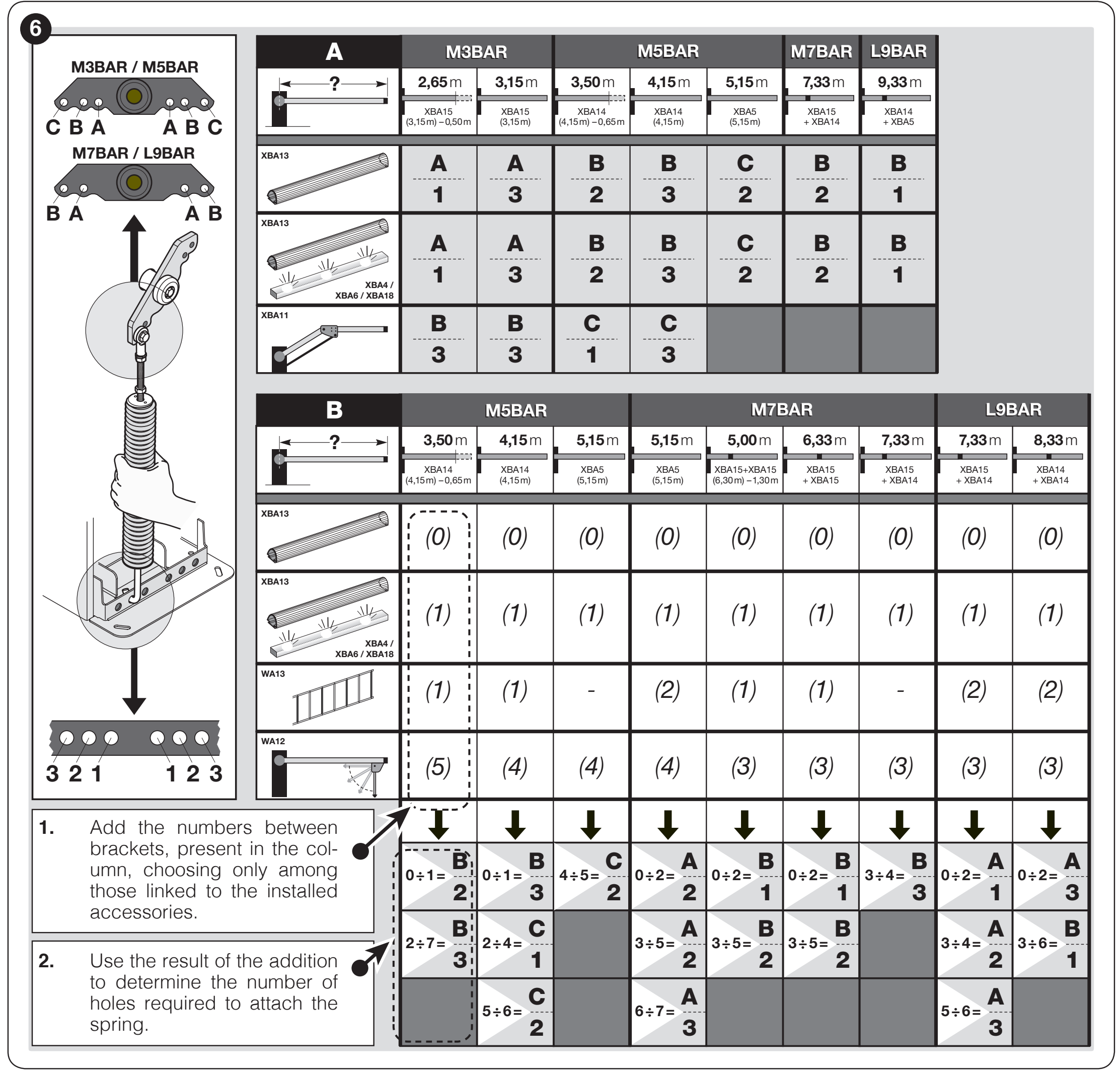

Pričvršćivanje opruge i balansiranje rampe
Opruga se podešava prema stvarnoj duljini i masi rampe s ugrađenom opremom. Za osnovnu opremu odaberite točan stupac modela i duljine u odjeljku A. Gornji otvor označen je slovom A/B/C, a donji otvor brojem 1/2/3. Položaj se ne može odrediti samo prema nazivu kompleta.
Za više dodataka upotrijebite odgovarajući stupac M5BAR u odjeljku B: zbrojite indekse ugrađene opreme i prema zbroju odaberite pričvršćenje opruge. Crtica označava nedopuštenu kombinaciju. Stoga na XBA5 duljine 5,15 m nemojte dodavati WA13 bez individualno potvrđenog rješenja.
| M5BAR sa zaštitnom gumom | Pričvršćenje opruge |
|---|---|
| XBA14 skraćen na 3,50 m | B / 2 |
| XBA14 duljine 4,15 m | B / 3 |
| XBA5 duljine 5,15 m | C / 2 |
Tablicu upotrebljavajte samo ako odgovaraju prikazani držač, opruga i raspored otvora. Kod drukčije izvedbe mehanizma slijedite upute priložene uz konkretnu rampu.
Primjeri vrijede za navedenu konfiguraciju. Za dodatnu opremu slijedite tablicu, a ne osnovni primjer. Prije premještanja ili zamjene opruge tehničar mora sigurno otpustiti njezino prednaprezanje i osigurati rampu.

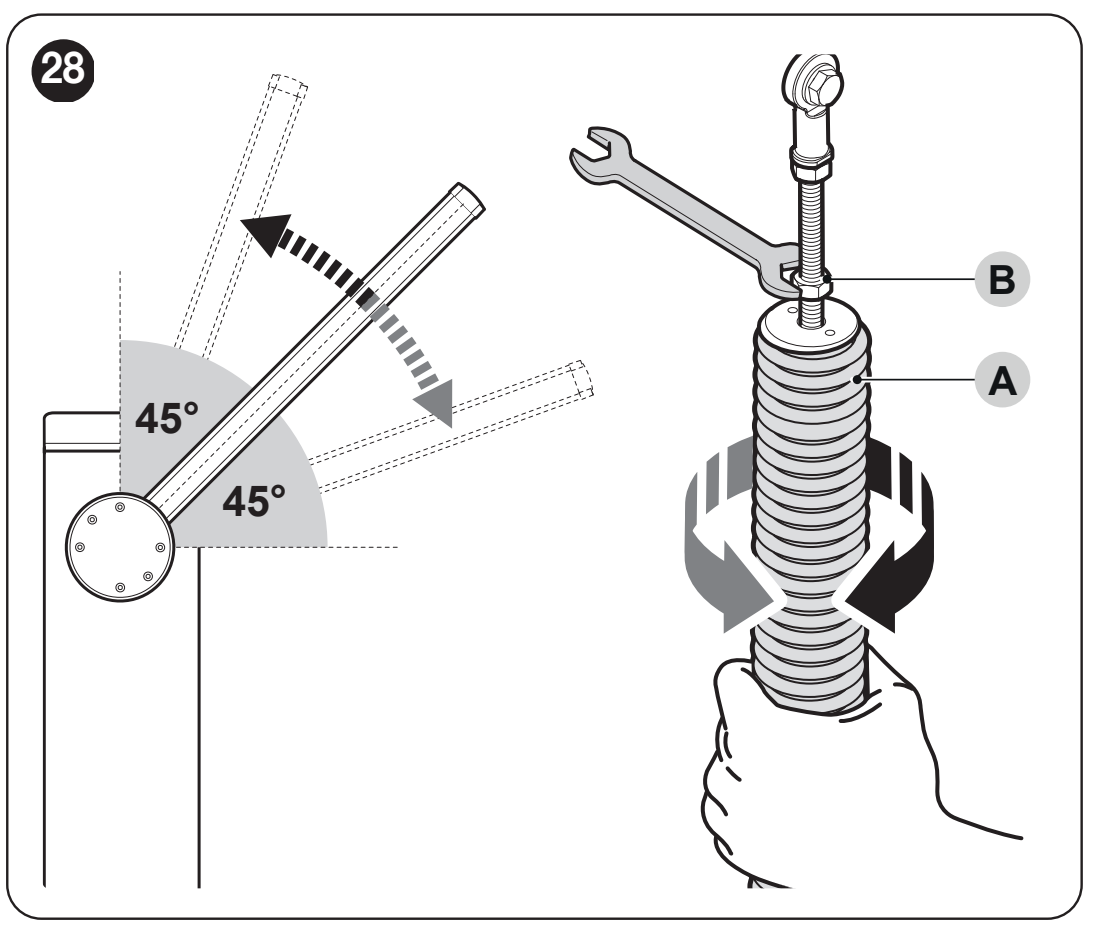

Provjera balansiranosti pri 45°, 20° i 70°
- Isključite električnu mrežu i pričuvnu bateriju te ključem deblokirajte prijenosnik. Sigurno pridržavajte rampu i postavite je približno na 45°.
- Ako se rampa podiže, smanjite prednaprezanje okretanjem opruge u smjeru kazaljke na satu. Ako se spušta, povećajte ga okretanjem u smjeru suprotnom od kazaljke na satu.
- Ponovite provjeru približno pri 20° i 70°. Rampa se ne smije znatno samostalno pomicati.
- Provjerite je li opruga ravnomjerno postavljena i osigurajte je od zakretanja maticom B prema slici. Provjerite je li dobro osigurana i blokirajte prijenosnik.
Kada je motor deblokiran, sila potrebna za ručno pomicanje rampe M5BAR pri otvaranju ili zatvaranju ne smije ni u jednom položaju premašiti približno 35 N. To je gornja granica dopuštene neuravnoteženosti. Sila se mjeri okomito na rampu, na udaljenosti od 1 m od osi okretanja; njome se ne podešava udarna sila motora.
Mehanički graničnici
Nakon deblokiranja ručno prijeđite cijeli hod. Vijcima graničnika namjestite vodoravan zatvoren i okomit otvoren položaj, a zatim zategnite sigurnosne matice. Zatim provedite učenje položaja Set 2. Elektroničko učenje ne zamjenjuje pravilno podešene mehaničke graničnike.
Ožičenje i odvajanje napajanja
Mrežni vod od 230 V spojite na mrežnu priključnu stezaljku L/N, a zaštitni vodič prema izvornoj instalaciji. Osigurajte kabel uvodnicom i rasterećenjem od naprezanja. Na upravljačke ulaze ni na BlueBUS nemojte dovoditi 230 V. Nemojte zamijeniti motorne krugove i krugove dodatne opreme.
| Vod | Presjek i duljina |
|---|---|
| Mreža 230 V | 3 × 1,5 mm² do 30 m; za veću duljinu 3 × 2,5 mm² i odgovarajuće uzemljenje. |
| BlueBUS | 2 × 0,5 mm² do 20 m; do 40 m upotrijebite 2 × 1 mm². |
| Ključna sklopka | 2 kabela 2 × 0,25 mm² do 30 m; mogu se zamijeniti jednim kabelom 4 × 0,5 mm². |
| OPEN / CLOSE | 2 × 0,25 mm² do 30 m za svaki ulaz. |
| Rotacijsko svjetlo / indikator | 2 × 0,5 mm² do 30 m; napon uređaja mora odgovarati postavci izlaza. |
| Master–Slave | 2 × 1 mm² do 20 m. |
| Antena | Koaksijalni RG58, najviše 15 m; preporučena duljina manja od 5 m. |
Upravljačka jedinica BCU1 R10: shema i priključci
Prije spajanja isključite mrežno napajanje i bateriju. Priključne stezaljke su odvojive; vodiče spajajte prema oznakama na samoj pločici. Sljedeća shema odnosi se na upravljačku jedinicu sa zaslonom i okretnim biračem.
| Priključak / konektor | Što se ovdje spaja |
|---|---|
| FLASH | Rotacijsko svjetlo, standardno 12 V DC, maks. 21 W. OU2 mijenja funkciju i napon; prije spajanja provjerite trenutačnu postavku. |
| LIGHT | Svjetla poluge, standardni krug 24 V DC, maks. 10 W; funkcija OU1. |
| OGI | Indikator rampe 24 V DC, maks. 10 W; njegovo ponašanje određuje OU3. |
| 24 V DC (+ / −) | Zasebno napajanje kompatibilne dodatne opreme: točan polaritet priključaka, tolerancija −30 % / +10 %, najviše ukupno 500 mA. |
| BlueBUS | Dvožično napajanje i komunikacija kompatibilne dodatne opreme bez polariteta. |
| STOP | Kontakt NO, NC ili otpornik 8,2 kΩ, bez polariteta +/−; vrsta se prepoznaje tijekom učenja. Naknadna promjena stanja zaustavlja manevriranje. |
| SbS / OPEN / CLOSE | Beznaponski sklopni kontakti NO bez polariteta za korak-po-korak upravljanje, otvaranje ili zatvaranje. Dodjela In1–In3 može se promijeniti. |
| HP SbS | Beznaponski ulaz NO bez polariteta i s visokim prioritetom, zadano In4 = 6. |
| LOOP1 / LOOP2 | Beznaponski kontakt NO izlaza vanjskog detektora, bez polariteta. Napajanje detektora je odvojeno i mora odgovarati njegovim specifikacijama; sama se petlja ne spaja na ove ulaze. |
| MASTER–SLAVE | Komunikacija dviju nasuprotnih rampi; sačuvajte spoj 1–1 i 2–2. |
| SAFETY | Sigurnosni kontakt NC preklopne poluge, ovisno o korištenoj opremi. |
| INTERNAL LIGHT | Vlastiti konektor za XBA7 ili XBA8, funkcija OU4. |
| ANTENNA / SM | Antena: središnji vodič i oplet spojite prema shemi, ne na napajanje +/−. SM je vlastita utičnica kompatibilnog prijamnika; na nju se ne spaja vanjsko napajanje od 24 V. |

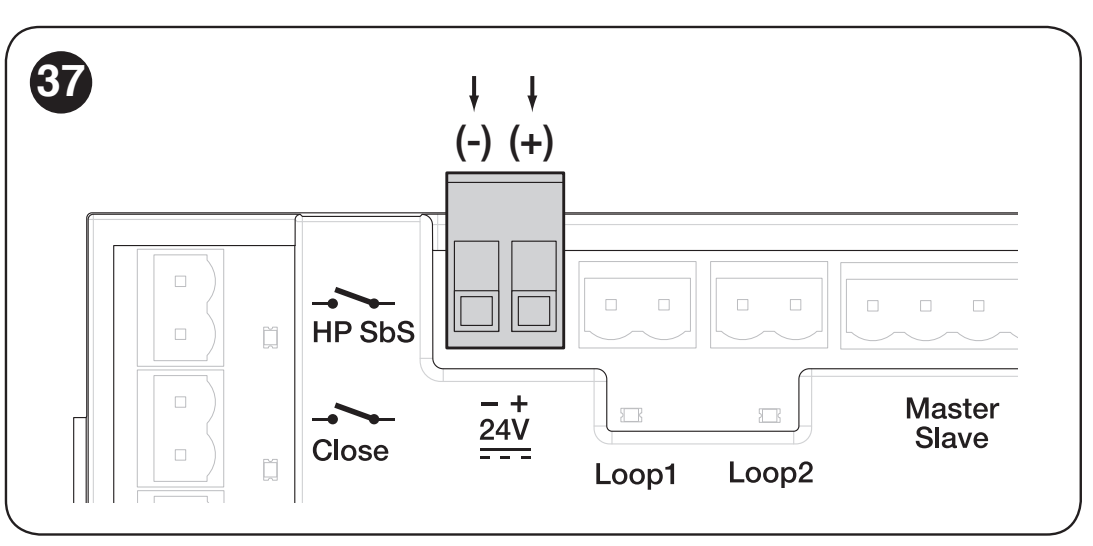

Napajanje dodatne opreme 24 V DC: plus i minus
Za napajanje kompatibilnog vanjskog prijamnika ili rasvjete prekidača s ključem upotrijebite zasebnu dvopolnu priključnu stezaljku od 24 V kod HP SbS i LOOP1. Omogućuje 24 V DC, toleranciju −30 % / +10 %, najviše ukupno 500 mA za sve uređaje koji se napajaju s ovog izlaza. Provjerite njihov napon, polaritet i ukupnu potrošnju.
Gledano kao na slici u nastavku, minus (−) je lijevo, a plus (+) desno. Ovaj raspored vrijedi za prikazanu priključnu stezaljku od 24 V; nemojte ga automatski primjenjivati na drugi konektor.
| Priključak BCU1 R10 | Spajanje dodatne opreme |
|---|---|
| 24 V: minus (−) | Lijevi pol na slici → priključak napajanja − / 0 V / GND uređaja, prema oznaci njegova ulaza za napajanje. |
| 24 V: plus (+) | Desni pol na slici → priključak napajanja + / +24 V uređaja namijenjenog za ovaj raspon napona. |
| Upravljački kontakt | Ako uređaj upravlja rampom putem relejnog izlaza, spojite njegov COM i NO na dva pola odabranog ulaza SbS, OPEN ili CLOSE. To je beznaponski kontakt bez polariteta, odvojen od napajanja +/−. Nemojte dovoditi napon napajanja na ulaz. |
BlueBUS nema polaritet +/−: oba pola BlueBUS-a na odašiljaču TX i prijamniku RX fotoćelije spojite paralelno na dva priključka BlueBUS-a na pločici. Fotoćelije EPMB ne spajaju se na zaseban pomoćni izlaz od 24 V. Priključke STOP, LOOP1/LOOP2 i upravljačke ulaze upotrebljavajte prema vrsti njihova kontakta; oni nisu izlaz za napajanje dodatne opreme.
Tijekom ispitivanja provjerite i ponašanje spojenih uređaja u odabranom načinu rada Stand-by. Pločica u ovom načinu rada isključuje neke krugove; dostupnost potrebnog upravljanja i sigurnosnih funkcija mora se ispitati na cijelom sklopu.
Fotoćelije BlueBUS i ulaz STOP
Fotoćelije EPMB spajaju se paralelno na dvije žice BlueBUS-a. TX i RX jednog para moraju imati istu adresu; dodatni par mora imati drugu adresu. Za sigurnosnu zaštitu prolaza koristite adrese FOTO, FOTO II, FOTO 1 ili FOTO 1 II, ovisno o položaju i funkciji. FA1/FA2 su upravljačke adrese za otvaranje i ne zamjenjuju sigurnosnu funkciju fotoćelija.
Nakon dodavanja ili uklanjanja fotoćelija ili promjene STOP-a provedite Set 1 i ponovno ispitajte sigurnosne funkcije. Nemojte isključivati STOP premošćivanjem kvara; spajanje više sigurnosnih elemenata mora biti u skladu s njihovom vrstom i nadzorom.
Svjetla, rotacijsko svjetlo i semafor
XBA4 / XBA6 ugrađuju se u utor poluge prema vlastitim uputama. XBA7 i XBA8 spajaju se na priključak INTERNAL LIGHT. Prije svake promjene OU1–OU4 provjerite napon i maksimalnu snagu izlaza. Nemojte zamijeniti konektor semafora s priključkom za uobičajeno vanjsko rotacijsko svjetlo.
FLASH, LIGHT i OGI zasebni su upravljani izlazi. Raspored +/− priključne stezaljke od 24 V na slici iznad ne određuje njihov polaritet. Kod LED ili drugog polariziranog uređaja pridržavajte se oznake konkretnog izlaza na pločici i načina spajanja odgovarajuće dodatne opreme; raspored polova nije prikazan na ovoj shemi. XBA7/XBA8 spojite isporučenim konektorom INTERNAL LIGHT, a PS224 njegovim vlastitim konektorom BATTERY, ne na pomoćni izlaz od 24 V.
Prvo pokretanje i učenje
Prije uključivanja, ruka mora biti montirana sa svom opremom, uravnotežena i osigurana. Provjerite graničnike, prekidač smjera, sigurnosne elemente i slobodan prolaz. Nakon priključenja na električnu mrežu trebali bi zasvijetliti zaslon i LED-ice fotoćelija; prema zadanim postavkama signalna svjetiljka ne bi trebala svijetliti dok nema manevra.
1. Set → 1: učenje BlueBUS-a i STOP-a
- Okretanjem birača pronađite Set.
- Kratko pritisnite birač, odaberite vrijednost 1 i ponovno pritisnite za potvrdu.
- Upravljačka jedinica prepoznat će priključene uređaje i vrstu ulaza STOP. Provedite učenje čak i ako nije priključena nijedna dodatna oprema.
Ako se pogreška E01 i dalje pojavljuje, provjerite ožičenje i kompatibilnost; samo ponavljanje učenja bez uklanjanja uzroka nije dovoljno.
2. Set → 2: učenje mehaničkih položaja
- Deblokirajte motor, ručno postavite ruku približno na 45° i blokirajte prijenosnik.
- Na biraču odaberite Set → 2 i potvrdite.
- Pustite upravljačku jedinicu da provede učenje cijelog hoda. Poluga za uravnoteženje mora dosegnuti postavljene mehaničke graničnike.
- Ako ih ne dosegne, zaustavite učenje pritiskom na birač, podesite mehaniku i pokrenite postupak ponovno. Nakon svakog prekida postupak se ponavlja od početka.
Izbornik 8.8.8. pokreće brzo zajedničko učenje uređaja i položaja. I pri tom odabiru najprije ručno postavite ruku približno na 45° i blokirajte prijenosnik. Prostor za kretanje mora ostati slobodan. Učenjem uređaja ni položaja ne pohranjuju se tipke daljinskog upravljača.
3. Provjera kretanja i sigurnosti
Tipkama OPEN i CLOSE izvedite nekoliko punih manevara. Ruka bi trebala usporiti prije graničnika; ne smije zapinjati, naglo padati ni znatno vibrirati. Ispitajte svaki par fotoćelija, STOP, deblokiranje, prekid napajanja i eventualni sustav Master–Slave.
Tehničar mora provjeriti i rizik da ruka podigne osobu: ispitivanje se provodi uz opterećenje od 20 kg na sredini ruke a pri otvaranju ruka se ne smije podići više od 50 cm iznad zatvorenog položaja. Udarnu silu mjerite prema zahtjevima konkretne instalacije; fotoćelije ni smanjenje sile sami po sebi ne zamjenjuju cjelovitu procjenu rizika.
Programiranje BCU1 R10 okretnim biračem
Upravljačka jedinica podešava se okretnim biračem i troznamenkastim zaslonom. Prije promjene zabilježite izvornu vrijednost; nakon promjene sile, brzine ili sigurnosnih funkcija potrebno je ponovno ispitati rampu.
- Okretanjem birača u oba smjera odaberite kôd parametra.
- Kratko ga pritisnite i otpustite. Prikazat će se pohranjena vrijednost; zaslon će svijetliti neprekidno.
- Okretanjem odaberite novu vrijednost. Tijekom odabira zaslon treperi.
- Pritisnite i otpustite za potvrdu vrijednosti. Upravljačka jedinica vratit će se na odabir parametara.
Odabir ESC završava promjenu bez pohrane. Prikaz --- označava konfiguraciju postavljenu putem OVIEW-a; nije riječ o dodatnoj vrijednosti koja se može odabrati. U tablicama je potvrđena tvornička postavka istaknuta podebljanim slovima; vrijednosti na stvarnoj upravljačkoj ploči možda su promijenjene tijekom montaže.
Radne funkcije F01–F09
| Parametar i namjena | Vrijednosti i način rada |
|---|---|
| F01 – Automatsko zatvaranje Primjenjuje se nakon potpunog otvaranja. | OFF – poluautomatski rad: zatvaranje na naredbu (tvornička postavka) On – zatvaranje nakon vremena t01 |
| F02 – Zatvaranje nakon djelovanja fotoćelije Nakon otpuštanja odabranog sigurnosnog uređaja počinje odbrojavanje vremena t10. | OFF – isključeno (tvornička postavka) 1 – otvoriti samo do otpuštanja fotoćelije: aktiviranje zaustavlja kretanje, nakon otpuštanja slijedi t10 pa zatvaranje 2 – potpuno otvoriti: aktiviranje uzrokuje potpuno otvaranje; nova naredba za otvaranje tijekom t10 poništava naknadno zatvaranje 3 – potpuno otvoriti 2: kao vrijednost 2, ali nova naredba za otvaranje tijekom t10 ne poništava naknadno zatvaranje |
| F03 – Uređaj za F02 | 1 – fotoćelije i indukcijske petlje konfigurirane kao fotoćelije (tvornička postavka) 2 – samo fotoćelije 3 – samo indukcijske petlje konfigurirane kao fotoćelije |
| F04 – Zatvaranje nakon povratka napajanja Prije aktiviranja procijenite sigurnost automatskog kretanja nakon prekida napajanja. | OFF – isključeno (tvornička postavka) 1 – ako ruka nije zatvorena, nakon povratka napajanja signalna svjetiljka unaprijed bljeska tijekom t09, a zatim se ruka zatvara 2 – nastavlja automatsko zatvaranje ako je prije prekida napajanja trajalo vrijeme pauze |
| F05 – Stanje pripravnosti Aktivira se nakon vremena t04; nova naredba ponovno pokreće rad. | OFF – isključeno (tvornička postavka) 1 – isključuje zaslon, BlueBUS, izlaze i dio unutarnjih strujnih krugova 2 – isključuje BlueBUS 4 – pri napajanju iz baterije automatski aktivira potpuno stanje pripravnosti |
| F06 – Sila pokretanja | OFF – isključeno (tvornička postavka) On – pri pokretanju iz otvorenog ili zatvorenog položaja nakratko primjenjuje maksimalnu snagu kako bi svladao statičko trenje |
| F07 – Otvaranje u nuždi Potrebna je priključena i ispravna baterija. | OFF – isključeno (tvornička postavka) On – pri prekidu mrežnog napajanja automatski otvara ruku |
| F09 – Master / Slave | OFF – glavna rampa Master (tvornička postavka) On – podređena rampa Slave; pogledajte postupak Master–Slave |
Vremena, brzine, sila i funkcije ulaza
| Parametar i namjena | Dostupne vrijednosti |
|---|---|
| 8.8.8. – Brzo učenje | Pokreće učenje BlueBUS-a, STOP-a i položaja u jednom slijedu. Najprije ispunite preduvjete za pokretanje. |
| Set – Učenje | 1 – uređaji BlueBUS i STOP 2 – otvoreni i zatvoreni položaj |
| Prn – Program | 000 – osnovni program (tvornička postavka) 001 / 002 / 003 – namijenjeni prilagođeni programi; uobičajeno se ne upotrebljavaju |
| t01 – Pauza prije zatvaranja Aktivno kad je F01 = On. | 0–250 s Tvornička postavka: 20 s |
| t02 – Predbljeskanje pri otvaranju Vrijeme između uključivanja signalne svjetiljke i početka otvaranja. | 0–5,0 s Tvornička postavka: 0 s |
| t03 – Predbljeskanje pri zatvaranju Vrijeme između uključivanja signalne svjetiljke i početka zatvaranja. | 0–5,0 s Tvornička postavka: 0 s |
| t04 – Odgoda načina pripravnosti Vrijeme od završetka manevra do aktiviranja uključenog F05. | 0–60 s Tvornička postavka: 60 s |
| t06 – Odgoda elektromagneta Nakon isključivanja elektromagneta za zaključavanje čeka prije otvaranja. Podešava se parametrom t06 na navedenoj ploči BCU1 R10. | 0–3,0 s Tvornička postavka: 0,2 s |
| t07 – Trajanje dodatne rasvjete Vrijeme svijetljenja izlaza postavljenog kao dodatna rasvjeta. | 0–250 s Tvornička postavka: 60 s |
| t09 – Predtreptanje nakon povratka napajanja Koristi se funkcija F04. | 0–20 s Tvornička postavka: 5 s |
| t10 – Zatvaranje nakon aktiviranja fotoćelije Vrijeme nakon otpuštanja uređaja kada je F02 uključen. | 0–250 s Tvornička postavka: 5 s |
| SPO – Brzina otvaranja | 1 – najniža 2 – razina 2 3 – razina 3 4 – najviša (tvornička postavka) |
| SPC – Brzina zatvaranja | 1 – najniža 2 – razina 2 3 – razina 3 4 – najviša (tvornička postavka) |
| SLO – Usporavanje pri otvaranju | 1 – najniža brzina 2 – srednja brzina (tvornička postavka) 3 – najviša brzina |
| SLC – Usporavanje pri zatvaranju | 1 – najniža brzina 2 – srednja brzina (tvornička postavka) 3 – najviša brzina |
| PLO – Položaj usporavanja pri otvaranju Razlika između krajnjeg položaja i početka usporavanja. | 1 – 0° (tvornička postavka) 2 – približno 10° 3 – približno 20° |
| PLC – Položaj usporavanja pri zatvaranju Razlika između krajnjeg položaja i početka usporavanja. | 1 – 0° (tvornička postavka) 2 – približno 10° 3 – približno 20° |
| FrO – Sila pri otvaranju Ne zamjenjuje mehaničko uravnoteženje. | 1 – najniža 2 – razina 2 3 – srednja (tvornička postavka) 4 – razina 4 5 – razina 5 6 – najviša |
| FrC – Sila pri zatvaranju Ne zamjenjuje mehaničko uravnoteženje. | 1 – najniža 2 – razina 2 3 – srednja (tvornička postavka) 4 – razina 4 5 – razina 5 6 – najviša |
| tF – Vrijeme reakcije ograničenja sile Veća vrijednost produljuje vrijeme potrebno za prepoznavanje prepreke. | 3–32, svaka jedinica = 30 ms Raspon 90–960 ms Tvornička postavka: 3 = 90 ms |
| In1 – Ulaz SbS | Dostupni kodovi: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Tvornička postavka: 1 Značenje kodova ulaza; kod 25 na In2 upravlja samo Master. |
| In2 – Ulaz OPEN | Dostupni kodovi: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Tvornička postavka: 3 Značenje kodova ulaza; kod 25 na In2 upravlja samo Master. |
| In3 – Ulaz CLOSE | Dostupni kodovi: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Tvornička postavka: 4 Značenje kodova ulaza; kod 25 na In2 upravlja samo Master. |
| In4 – Ulaz HP SbS | Dostupni kodovi: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Tvornička postavka: 6 Značenje kodova ulaza; kod 25 na In2 upravlja samo Master. |
| SE1 – Sekvenca korak-po-korak | 1 – industrijski način: poluautomatsko otvaranje, zatvaranje držanjem naredbe 2 – otvori – zaustavi – zatvori – zaustavi 3 – otvori – zaustavi – zatvori – otvori 5 – stambeni način rada korak-po-korak (tvornička postavka) 6 – upravljanje držanjem naredbe |
| SE3 – Sekvenca OPEN | 1 – otvori – zaustavi – otvori 2 – stambeni način otvaranja (tvornička postavka) 3 – otvaranje držanjem naredbe |
| SE4 – Sekvenca CLOSE | 1 – zatvori – zaustavi – zatvori 2 – stambeni način zatvaranja (tvornička postavka) 3 – zatvaranje držanjem naredbe |
| SE5 – Funkcija fotoćelije pri zatvaranju | 1 – zaustavi i promijeni smjer na otvaranje (tvornička postavka) 4 – privremeno zaustavi; nakon oslobađanja fotoćelije otvori 5 – privremeno zaustavi; nakon oslobađanja fotoćelije zatvori |
| SE6 – STOP pri otvaranju | 1 – odmah zaustavi 2 – zaustavi i nakratko promijeni smjer na zatvaranje (tvornička postavka) |
| SE7 – STOP pri zatvaranju | 1 – odmah zaustavi 2 – zaustavi i nakratko promijeni smjer na otvaranje (tvornička postavka) |
| SE8 – Prepreka pri otvaranju | 2 – zaustavi i nakratko promijeni smjer na zatvaranje (tvornička postavka) 3 – zaustavi i potpuno promijeni smjer na zatvaranje |
| SE9 – Prepreka pri zatvaranju | 2 – zaustavi i nakratko promijeni smjer na otvaranje 3 – zaustavi i potpuno promijeni smjer na otvaranje (tvornička postavka) |
| LO1 – Funkcija LOOP1 | 1 – otvori – otvori, NO kontakt (tvornička postavka) 2 – zatvori – zatvori, NO kontakt 4 – fotoćelija, NC kontakt |
| LO2 – funkcija LOOP2 | 1 – otvoriti – otvoriti, NO kontakt 2 – zatvoriti – zatvoriti, NO kontakt (tvornička postavka) 4 – fotoćelija, NC kontakt |
Pri upravljanju zadržavanjem naredbe, krak se pomiče samo dok je kontakt aktivan. Stambeni način rada ograničava prekid otvaranja drugim naredbama; prije uporabe provjerite njegovo ponašanje u vlastitoj konfiguraciji. F02 određuje naknadno zatvaranje nakon otpuštanja zaštite, a SE5 određuje reakciju kraka pri aktiviranju tijekom zatvaranja — te postavke nisu zamjenjive.
Značenje naredbenih kodova In1–In4
| Kod | Naredba |
|---|---|
| 0 | Bez naredbe. |
| 1 | Koračno upravljanje prema SE1. |
| 3 | Otvaranje prema SE3. |
| 4 | Zatvaranje prema SE4. |
| 6 | Koračno upravljanje s visokim prioritetom, učinkovito i pri softverskoj blokadi. |
| 7 | Otvoriti i softverski blokirati. |
| 8 | Zatvoriti i softverski blokirati. |
| 11 | Pokrenuti vremenski upravljano dodatno svjetlo; gasi se nakon zadanog vremena. |
| 12 | Uključiti/isključiti dodatno svjetlo; primjenjuje se i zadano vrijeme. |
| 16 | Fotoćelija. |
| 19 | Softverski deblokirati i otvoriti. |
| 20 | Softverski deblokirati i zatvoriti. |
| 21 | Omogućiti otvaranje naredbenim fotoćelijama BlueBUS. |
| 22 | Onemogućiti otvaranje naredbenim fotoćelijama BlueBUS. |
| 25 | Koračno upravljanje Master i Slave; na In2 upravlja samo Master. Dodjelu prije uporabe provjerite ispitivanjem obaju krakova. |
| 26 | Otvoriti Master i Slave. |
| 27 | Zatvoriti Master i Slave. |
| 28 | Koračno upravljanje samo za Slave. |
| 29 | Otvoriti samo Slave. |
| 30 | Zatvoriti samo Slave. |
Izlazi OU1–OU4 i signalizacija
Promjena funkcije može promijeniti i izlazni napon. Vanjske funkcije od 24 V imaju ograničenje od 10 W na odgovarajućem izlazu; svjetlosni signal od 12 V na FLASH-u ima ograničenje od 21 W. Prije priključivanja uvijek provjerite uređaj, napon i potrošnju. INTERNAL LIGHT je priključak namijenjen vlastitom modulu XBA7/XBA8.
| Izlaz | Kod i funkcija |
|---|---|
| OU1 – LIGHT | 0 – svjetlosni signal 24 V 1 – indikator OGI 2 – zatvorena rampa 3 – otvorena rampa 4 – trepćuće svjetlo kraka (tvornička postavka) 5 – indikator održavanja 6 – dodatno svjetlo 8 – crveno svjetlo semafora 9 – zeleno svjetlo semafora 10 – radijski kanal 1 11 – radijski kanal 2 12 – radijski kanal 3 13 – radijski kanal 4 14 – elektromagnet za zaključavanje |
| OU2 – FLASH | 0 – svjetlosni signal 24 V 1 – svjetlosni signal 12 V (tvornička postavka) 2 – indikator OGI 3 – zatvorena rampa 4 – otvorena rampa 5 – trepćuće svjetlo kraka 6 – indikator održavanja 7 – dodatno svjetlo 9 – crveno svjetlo semafora 10 – zeleno svjetlo semafora 11 – radijski kanal 1 12 – radijski kanal 2 13 – radijski kanal 3 14 – radijski kanal 4 15 – elektromagnet za zaključavanje |
| OU3 – OGI | 0 – svjetlosni signal 24 V 1 – indikator OGI 2 – zatvorena rampa (tvornička postavka) 3 – otvorena rampa 4 – trepćuće svjetlo kraka 5 – indikator održavanja 6 – dodatno svjetlo 8 – crveno svjetlo semafora 9 – zeleno svjetlo semafora 10 – radijski kanal 1 11 – radijski kanal 2 12 – radijski kanal 3 13 – radijski kanal 4 14 – elektromagnet za zaključavanje |
| OU4 – INTERNAL LIGHT | 0 – svjetlosni signal (tvornička postavka) 1 – indikator OGI 2 – zatvorena rampa 3 – otvorena rampa 4 – dodatno svjetlo 5 – crveno svjetlo semafora 6 – zeleno svjetlo semafora 7 – jednosmjerni semafor 8 – naizmjenični jednosmjerni semafor 9 – semafor za pješake |
| Način signalizacije | Značenje |
|---|---|
| Svjetlosni signal | Treperi tijekom manevra: 0,5 s uključen / 0,5 s isključen. |
| OGI | Zatvoreno: ne svijetli; otvaranje: sporo treperenje; zatvaranje: brzo treperenje; otvoreno: svijetli. |
| Zatvorena / otvorena rampa | Svijetli samo u odabranom krajnjem položaju. |
| Trepćuće svjetlo kraka | Treperi u intervalima od 0,5 s i kada krak miruje. |
| Održavanje | Ispod 80 % zadanog broja: svijetli 2 s na početku otvaranja. Od 80 do 100 %: treperi tijekom manevra. Iznad 100 %: stalno treperi. |
| Dodatno svjetlo | Svijetli tijekom kretanja i nakon njega do isteka t07. |
| Crveni semafor | Polako treperi pri zatvaranju, svijetli kad je zatvoreno, a u ostalim je slučajevima ugašeno. |
| Zeleni semafor | Polako treperi pri otvaranju, svijetli kad je otvoreno, a u ostalim je slučajevima ugašeno. |
| Radijski kanali | Naredba odgovarajućeg kanala uključuje izlaz; pritom se zanemaruje njegova naredba namijenjena upravljačkoj jedinici. |
| Elektromagnetski zasun | Aktivan je kad je zatvoreno; prije otvaranja se isključuje i primjenjuje se vrijeme odgode elektromagnetskog zasuna (provjerite oznaku t06/t05 na svojoj ploči). |
| OU4 = 7 | Zeleno kad je ruka otvorena, crveno u svim ostalim stanjima. |
| OU4 = 8 | Za unutarnju stranu upotrijebite In2 ili LOOP1 postavljen na otvaranje; za vanjsku In3 ili LOOP2 postavljen na otvaranje. Zeleno se dodjeljuje strani koja je izdala naredbu, a na suprotnoj strani svijetli crveno. Kad je zatvoreno ili se zatvara, na obje strane svijetli crveno. |
| OU4 = 9 | Kad je zatvoreno, zeleno svijetli iznutra, a crveno izvana; kad je otvoreno, obrnuto. U međupoložajima na obje strane svijetli crveno. |
Brojači, verzije i servisni podaci
| Izbornik | Namjena |
|---|---|
| MnP – zadani broj manevara | Nakon pritiska redom se prikazuju a = jedinice, b = tisuće, c = milijuni. Upotrebljava se za signalizaciju održavanja. |
| MnE – broj izvršenih manevara | Nakon pritiska redom se prikazuju t = jedinice, u = tisuće, v = milijuni. |
| ErS – brisanje | 1 – uređaji; 2 – položaji; 3 – vrijednosti funkcija; 5 – sve. Postupak i naknadno učenje. |
| Fir – verzija firmvera | Dva pritiska prikazuju dva troznamenkasta dijela identifikacije. |
| Hdr – verzija hardvera | Tri pritiska prikazuju tri troznamenkasta dijela identifikacije. |
| din – dijagnostika ulaza | Stanja ulaza i zaslona. |
Servisni brojač ne može se zamijeniti resetiranjem ploče. Vratite ga na nulu putem OVIEW tek nakon obavljenog i evidentiranog održavanja.
Dvije suprotne rampe: Master–Slave
Dvije kompletne rampe mogu se sinkronizirati. Svaka ima vlastiti motor, upravljačku jedinicu i napajanje; ne povezuju se kao dva motora na jednoj ploči. Spojite komunikacijske priključke 1–1 i 2–2 kabelom 2 × 1 mm² do 20 m.
- Na obje rampe dovršite montažu, odredite smjer, uravnotežite ih i izvedite električno ožičenje.
- Na podređenoj rampi izvedite Set 1 i Set 2, namjestite brzine, usporavanje i silu, a zatim postavite F09 = On.
- Na glavnoj rampi izvedite Set 1 i Set 2. Do tada Slave može prijavljivati komunikacijsku pogrešku E05.
- Izdajte naredbu s glavne jedinice i provjerite kretanje obje ruke te sigurnosne uređaje.
Zajednički uređaji BlueBUS i prijamnik spajaju se na Master. Vlastite naredbe SbS/OPEN/CLOSE na uređaju Slave mogu upravljati samo njegovom rukom. Brzinu, usporavanje, položaj usporavanja i silu namjestite zasebno za svaku rampu. Za rezervno napajanje svaka rampa treba vlastitu bateriju PS224.
Daljinsko upravljanje i rezervno napajanje
Prijamnik i daljinski upravljači
Ploča ima SM utičnicu za kompatibilni prijamnik. Trenutačni izbor OXIBD omogućuje upotrebu odgovarajućih daljinskih upravljača, primjerice ON2E. Prijamnik priključujte dok su mrežno napajanje i baterija isključeni. Daljinske upravljače pohranite i brišite prema uputama za konkretni prijamnik; resetiranje upravljačke ploče ne zamjenjuje postupak za radijski prijamnik.
PS224 pri nestanku struje
PS224 priključuje se tek nakon dovršetka montaže i programiranja: isključite mrežno napajanje, postavite bateriju i priključite predviđeni kabel u priključak za rezervno napajanje; zatim ponovno uključite mrežno napajanje. Način rada F05 = 4 može ograničiti potrošnju pri napajanju iz baterije. Funkcija F07 = On nalaže otvaranje pri nestanku mrežnog napajanja ako je baterija priključena; nije uključena prema zadanim postavkama.
Solemyo SYKCE30 predstavlja drugi način napajanja. Pri priključivanju sustava Solemyo rampa ne smije istodobno biti spojena na mrežu od 230 V. Kapacitet izvora napajanja procijenite prema broju manevara i priključenoj dodatnoj opremi.
Dijagnostika i otklanjanje kvarova
Najprije utvrdite šifru na zaslonu ili broj kratkih treptaja. Dijagnostički niz ponavlja se nakon stanke od približno 1 s; uobičajeno treperenje tijekom kretanja nije šifra kvara.
| Šifra / signal | Što provjeriti |
|---|---|
| E01 / 1 treptaj | Promjena ili neučeni uređaji BlueBUS/STOP. Provjerite ožičenje, a zatim izvedite Set 1. |
| E02 | Položaji nisu naučeni; nakon provjere graničnika i uravnoteženosti izvedite Set 2. |
| E03 | Zamijenjeni granični prekidači; provjerite smjer i njihovo električno ožičenje. |
| E04 | Nema signala enkodera; tehničar treba provjeriti priključak i kabel senzora. |
| E05 | Komunikacijska pogreška Master–Slave; provjerite polaritet i učenje obiju rampi. |
| E06 / 5 treptaja | Pogreška memorije parametara. Nakon odspajanja i ponovnog uključivanja svih izvora napajanja pokušajte ponovno; ako se problem nastavi, potreban je servis, a možda i potpuno resetiranje i ponovno učenje. |
| E07 / 7 treptaja | Interna pogreška elektronike. Odspojite sve izvore napajanja; ako se problem ponovi, pozovite servis. |
| E08 | Konfiguracija vrste rampe; tehničar će provjeriti tvorničke postavke upravljačke ploče. |
| E09 / 9 treptaja | Softverska blokada. Unesite predviđenu naredbu za deblokiranje, po potrebi HP SbS; ne radi se o mehaničkom deblokiranju ključem. |
| E10 | Nedostaje NC sigurnosni kontakt ili granični prekidač; provjerite SAFETY i prekidače. |
| E11 | Kratki spoj na sabirnici BlueBUS. Provjerite ožičenje i uređaje; nakon uklanjanja uzroka ponovite naredbu. |
| I02 / 2 treptaja | Aktivirana fotoćelija. Uklonite prepreku, očistite optiku i provjerite poravnanje. |
| I03 / 3 treptaja | Aktivirana zaštita od prekomjerne sile. Najprije provjerite uravnoteženost, trenje i graničnike. Nemojte povećavati silu kako biste prikrili mehanički kvar. |
| I04 / 4 treptaja | Aktiviran STOP. Pronađite uzrok u priključenom uređaju; nemojte zaobilaziti sigurnosni ulaz. |
LED-ice i način rada din
STOP svijetli kad je ulaz normalno omogućen; ako se ugasi, znači da je aktiviran. LED-ice SbS, OPEN, CLOSE i HP SbS svijetle kada je naredba aktivna. Status FC1/FC2 ovisi o prekidaču RH/LH: u položaju RH FC1 se gasi u zatvorenom, a FC2 u otvorenom položaju; u položaju LH vrijedi obrnuto.
Izbornik din prikazuje ulaze segmentima zaslona. Prva znamenka: A1 = Loop1, B1 = Close, C1 = HP SbS, D1 = Loop2, E1 = Open, F1 = SbS; dp1 treperi jednom u sekundi dok upravljačka ploča radi. Druga znamenka prikazuje granične prekidače, tipke, odabrani smjer i napajanje iz baterije; treća fotoćelije i priključeni Slave. Pogrešan smjer ispravite na mehanizmu i prekidaču, a ne nasumičnim zamjenjivanjem vodiča.
Brisanje postavki i novi početak
Na izborniku odaberite ErS, pritisnite, odaberite željenu vrijednost i potvrdite. 1 briše pohranjene uređaje, 2 položaje, 3 vrijednosti funkcija, 5 sve podatke upravljačke jedinice. Nakon potpunog brisanja ponovno provedite Set 1, Set 2, podešavanje i sigurnosne provjere.
Resetiranje upravljačke ploče ne vraća na nulu broj izvedenih manevara. Servisni brojač resetirajte nakon obavljenog održavanja putem OVIEW. Brisanje daljinskih upravljača provodi se prema postupku za konkretni prijamnik.
Ručno deblokiranje ramena
U slučaju nestanka struje, kvara ili montaže zaustavite rad, odspojite napajanje i osigurajte slobodan prostor. Pridržavajte ruku; neuravnoteženo se rame može samostalno pomaknuti.
- Umetnite ključ za deblokiranje i okrenite ga za 180° ulijevo ili udesno.
- Ručno pomaknite ruku u potreban položaj.
- Za ponovno pokretanje motora vratite ključ u početni položaj i izvadite ga. Provjerite je li ruka blokirana i je li upravljanje sigurno ponovno uspostavljeno.
Održavanje i vijek trajanja
Za postojeći sklop s BCU1 R10 planirajte stručni pregled najkasnije nakon 6 mjeseci ili 20 000 manevara, ovisno o tome što nastupi prije. Pri intenzivnom radu broj ciklusa može se potrošiti znatno ranije. Provjerite uravnoteženost i nakon promjene opreme rampe.
Tehničar će odspojiti sve izvore napajanja te provjeriti koroziju, sidrenje, vijke i pričvršćenje opruge, zazor osovine, stanje ruke i ispravnost deblokiranja. Nakon ponovnog uspostavljanja napajanja ponovit će ispitivanja sigurnosnih uređaja i sile. Servis i eventualnu zamjenu opruge zabilježite u evidenciju održavanja.
Čimbenici koji utječu na okvirni vijek trajanja
| Utjecaj | Indeks opterećenja |
|---|---|
| Preklopni zglob XBA11 | 15 % |
| Brzina, razina 2 | 0 % |
| Brzina, razina 3 | 10 % |
| Brzina, razina 4 | Za izračun iz ovog grafikona nije predviđen indeks. |
| Aktivacije fotoćelija u više od 10 % manevara | 10 % |
| Aktivacije STOP-a u više od 10 % manevara | 10 % |
| Pokretni oslonac WA12 | 10 % |
| Sol u okolišu | 10 % |
| Prašina / pijesak | 5 % |
| Ispod ograde | 5 % |
| Temperatura iznad 40 °C ili ispod 0 °C | 5 % |
| Postavljena sila FrO / FrC | Razina 4: 5 % Razina 6: 10 % Za razinu 5 nemojte upotrebljavati ovaj grafikon za izračun broja ciklusa. |
Tablica i grafikon moraju odgovarati konkretnoj izvedbi rampe. Zbrojite indekse primjenjivih čimbenika, pronađite zbroj na vodoravnoj osi i na okomitoj osi očitajte okvirni broj ciklusa. Ako za odabranu postavku ne postoji jednoznačan indeks ili je zbroj izvan raspona grafikona, nemojte na temelju njega procjenjivati broj ciklusa. Procjena pretpostavlja pravilnu montažu i redovito održavanje; ne jamči broj ciklusa niti je razlog za odgađanje servisa.
Tehnička svojstva rampe NICE M5BAR
| Parametar | Vrijednost |
|---|---|
| Model | NICE M5BAR – bez ruke |
| Vrsta | Elektromehanička rampa s motorom od 24 V DC i ugrađenom upravljačkom jedinicom |
| Upravljačka jedinica | BCU1 R10 (XBA3 R10) |
| Mrežno napajanje | 230 V AC, 50/60 Hz |
| Napon motora | 24 V DC |
| Potrošnja struje | 1,1 A |
| Maksimalna snaga pri pokretanju | 110 W |
| Snaga pri nazivnom momentu | 50 W |
| Vrijeme manevra | 3–6 s |
| Moment pri pokretanju | 200 Nm |
| Nazivni moment | 70 Nm |
| Maks. frekvencija pri nazivnom momentu | 350 ciklusa/h |
| Svijetli otvor prolaza | 3,17–4,82 m |
| Stupanj zaštite | IP54 |
| Radna temperatura | −20 do +55 °C |
| Dimenzije kućišta | 400 × 299 × 1 215 mm (širina × dubina × visina) |
| Masa | 80 kg |
| Razred izolacije | I |
| Rezervno napajanje | PS224 |
Parametri vrijede pri referentnoj temperaturi od približno 20 °C. Zahtjeve konkretne instalacije procijenite uzimajući u obzir duljinu poluge, dodatnu opremu, uravnoteženost i sigurnosna ispitivanja.

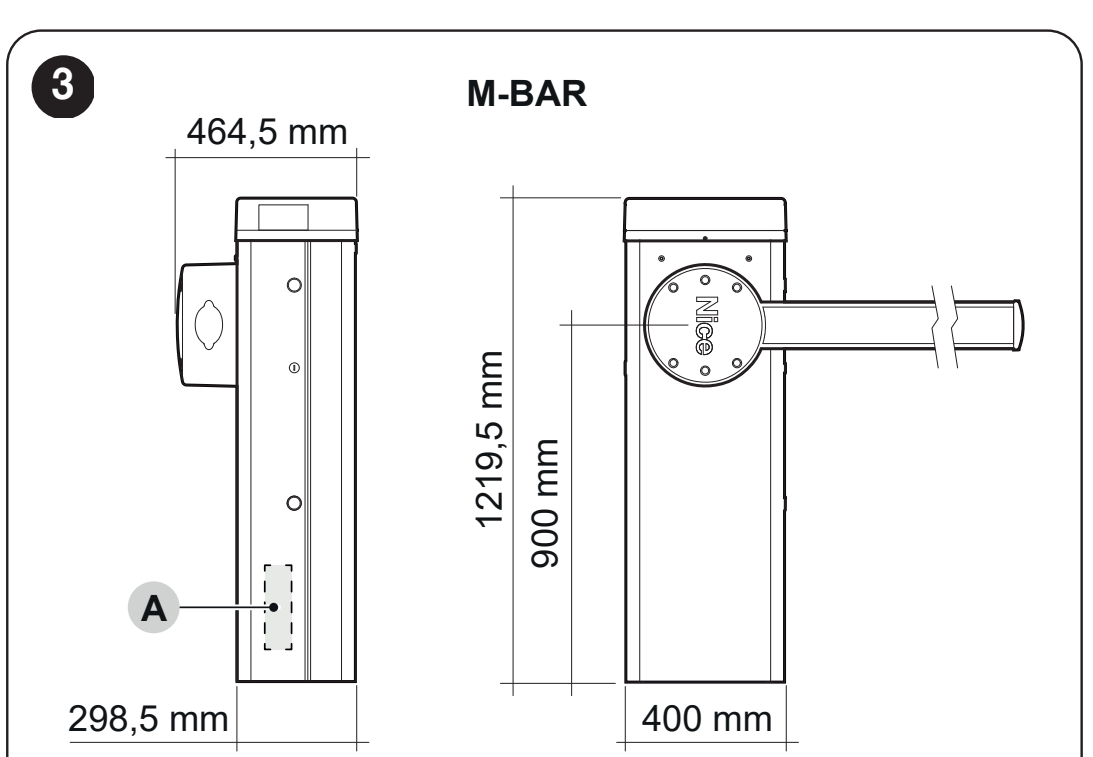

Dimenzijski nacrt obuhvaća i vanjske izbočene dijelove te navodi detaljne montažne dimenzije. Za pozicioniranje nemojte koristiti samo zaokružene dimenzije kućišta iz tablice.
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
