Priručnik za klizna vrata s tračnicom

Tehničke upute · samostalna izrada · klizna vrata na tračnici

Ovaj vodič pomoći će vam pripremiti prostor za klizna vrata na tračnici te odabrati tračnicu, kotačiće, vodilicu i pogon. Ovdje ćete pronaći i ogledne nacrte za prolaze širine od 2,5 do 6,5 m. Nacrti služe kao podloga za pripremu.

Klizna vrata na tračnici s kotačićima, graničnikom i pogonom

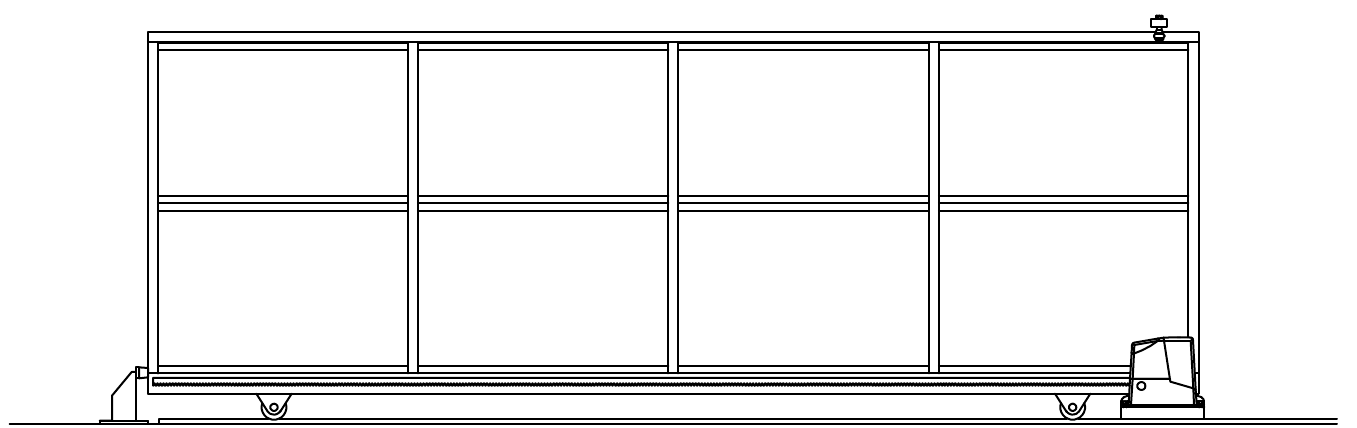

Slika kliznih vrata na tračnici. Kliknite za prikaz u većoj veličini.

Vrata na tračnici: od temelja do gotovog sklopa

Vrata na tračnici nose svoju težinu na donjim kotačićima i kreću se po tračnici postavljenoj cijelom dužinom putanje vrata. Pri planiranju najprije treba provjeriti prostor za otvaranje, pripremiti ravnu podlogu i ožičenje, zatim uskladiti oblik tračnice s kotačićima te naposljetku odabrati vodilicu, graničnike, zaključavanje i eventualni pogon.

Osnovni dijelovi kliznih vrata na tračnici

Krilo vrata na tračnici kreće se na paru donjih kotačića. Kotačići prenose težinu prema dolje na tračnicu i podlogu. Gornja ili bočna vodilica drži vrata u poprečnom smjeru, ali ne smije nositi njihovu težinu.

Od čega se sastoji sustav s tračnicom
Pogonski dio Tračnica U-oblika (U16 ili U20) ili tračnica V-oblika i kompatibilni kotačići ugrađeni u donji pravokutni profil okvira.
Vodilica vrata Gornja vodilica između valjaka ili bočna vodilica u U/L-profilu.
Krajnji položaji Donji i gornji graničnici koji zaustavljaju i stabiliziraju vrata.
Dodatna oprema Kuka za zaključavanje, kvake, rukohvati, pogoni, nazubljene letve, fotoćelije, signalne svjetiljke i daljinski upravljači NICE (upravljači drugih marki).

Najvažnija kompatibilnost: oblik i promjer utora kotačića moraju odgovarati upotrijebljenoj tračnici. Kotačić za U16 ne odgovara tračnici U20, a kotačić V-oblika odgovara tračnici V-oblika.

Prostor, tračnica i betonski temelj

Tračnicu treba postaviti u ravnu liniju, bez prekida između pojedinih komada. Vrata se po njoj kreću kroz svijetli otvor i nastavljaju u prostor uz ogradu. Ako su kotačići na krajevima okvira, tračnica mora pokrivati cijelu putanju kotačića.

Tračnica / betonski temelj

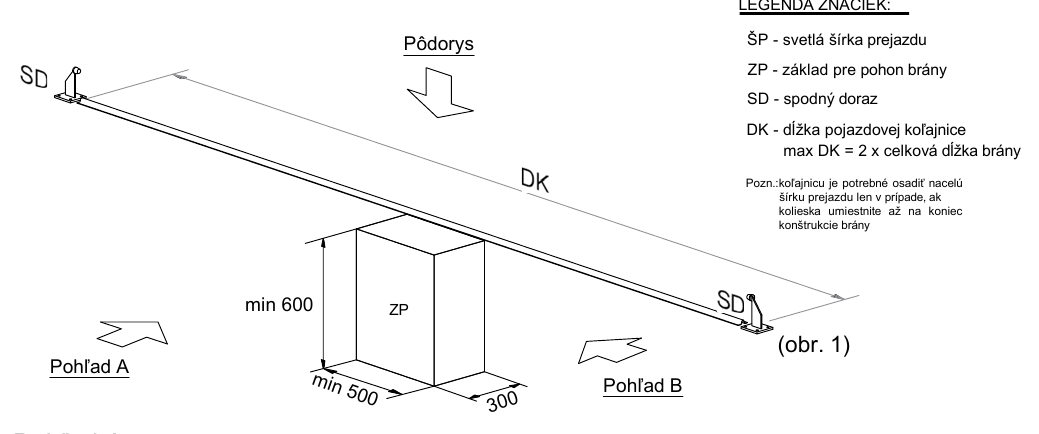

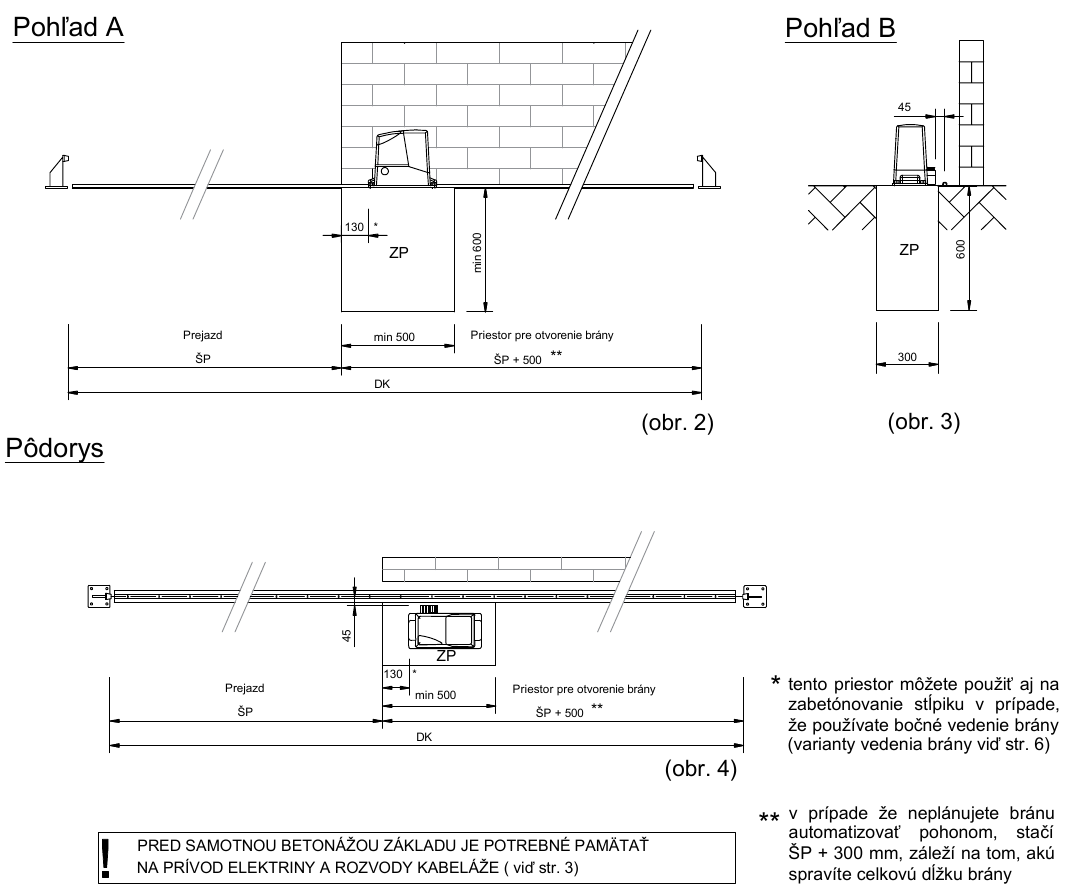

Shema pogonske tračnice, donjih graničnika i temelja pogona

Položaj pogonskih komponenti i temelja pogona.

Prikazi položaja tračnice, temelja pogona i potrebnog prostora za otvaranje vrata na tračnici

Prednji i bočni prikaz te tlocrt položaja tračnice i temelja pogona.

Legenda oznaka u shemama temelja

ŠP Svijetla širina prolaza.
DK Duljina pogonske tračnice.
SD Donji graničnik.
ZP Temelj za pogon vrata.

Oznake se odnose na slike iznad legende. Točne dimenzije i montažne razmake odredite prema aktualnom nacrtu odabranog proizvoda.

Prostor za otvaranje: izmjerite cijelu putanju krila, uključujući prepust okvira, položaj kotačića, graničnike i mjesto za pogon. Točne dimenzije odredite prema aktualnom nacrtu odabranih komponenti.

Priprema ožičenja i pogona

Čak i ako će vrata isprva biti ručna, zaštitne cijevi razumno je pripremiti prije betoniranja. Pogon, fotoćelije, signalnu svjetiljku ili ključnu sklopku možete naknadno ugraditi bez razbijanja gotove podloge.

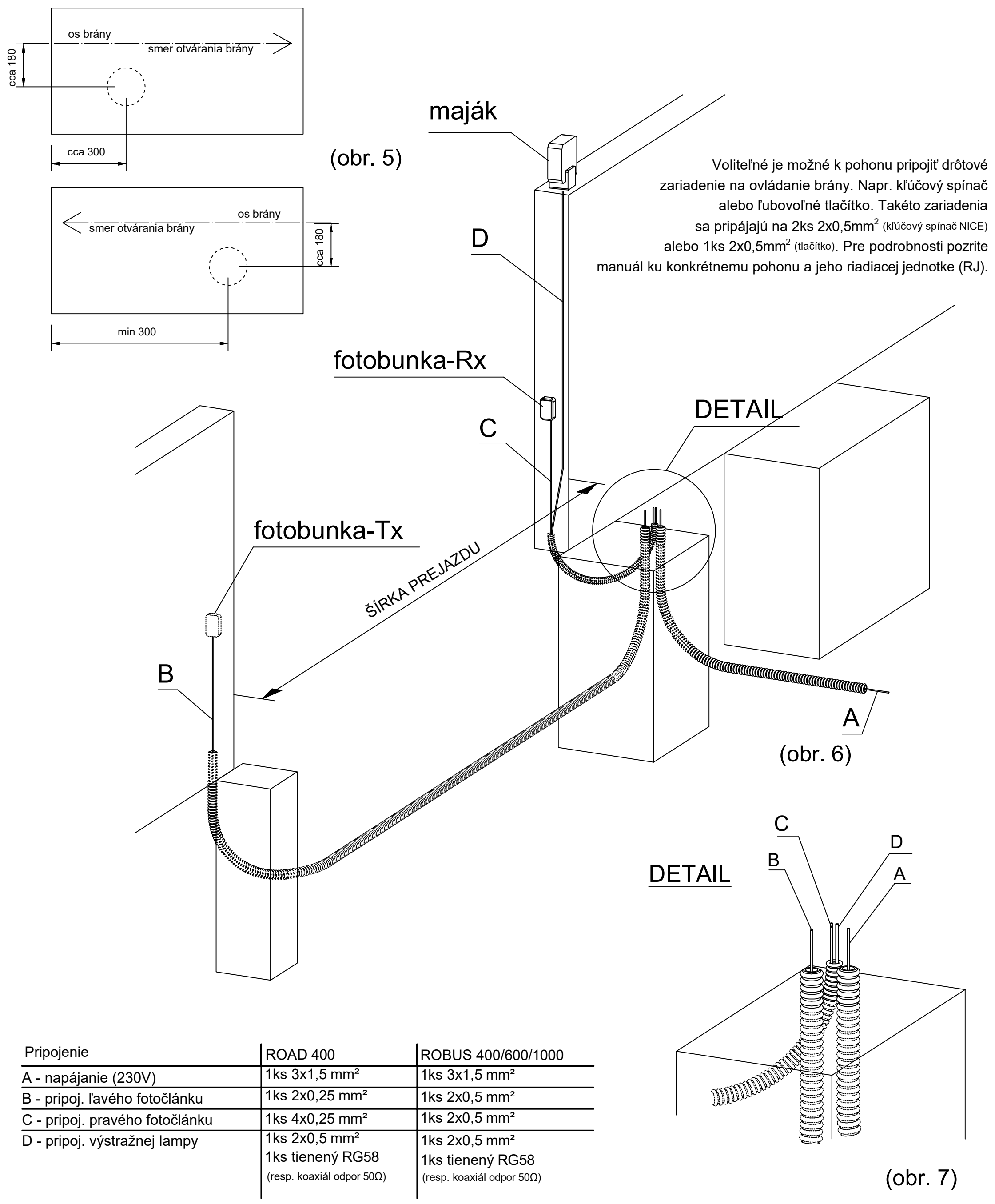

Nacrt pripreme ožičenja: položaj pogona, zaštitne cijevi do fotoćelija i signalne svjetiljke te detalj izvoda kod pogona

Priprema ožičenja, slike 5–7. Oznake grana A–D odgovaraju tablici u nastavku. Kliknite za prikaz čitljivog detalja.

Orijentacijsko ožičenje za odabrane pogone
Priključak NICE ROAD 400 NICE ROBUS 400/600/1000
A – napajanje 230 V 1 × 3 × 1,5 mm² 1 × 3 × 1,5 mm²
B – lijeva fotoćelija 1 × 2 × 0,25 mm² 1 × 2 × 0,5 mm²
C – desna fotoćelija 1 × 4 × 0,25 mm² 1 × 2 × 0,5 mm²
D – signalna svjetiljka 1 × 2 × 0,5 mm² + tanki RG58, koaksijalni kabel 50 Ω 1 × 2 × 0,5 mm² + tanki RG58, koaksijalni kabel 50 Ω

Za duljinu napojnog kabela veću od 30 m proizvođač pogona NICE ROBUS RB400/RB600/RB1000 zahtijeva veći presjek od 3 × 1,5 mm².

Opcijsko grijanje tračnice: u tračnicu se može umetnuti otporni grijaći kabel. Budući da se kod vrata obično nalaze pogon i napajanje od 230 V, grijanje se može upravljati temperaturnim ili vlagomjernim senzorom, odnosno običnom sklopkom.

Sheme spajanja pogona

Odaberite shemu prema oznaci pogona i upravljačke jedinice. Stariji NICE Robus RB i noviji NICE Robus RBS imaju različite priključne letvice. Njihove sheme nisu međusobno zamjenjive. Uvijek je mjerodavan priručnik za konkretnu jedinicu.

NICE Robus RB400 / RB600 / RB1000

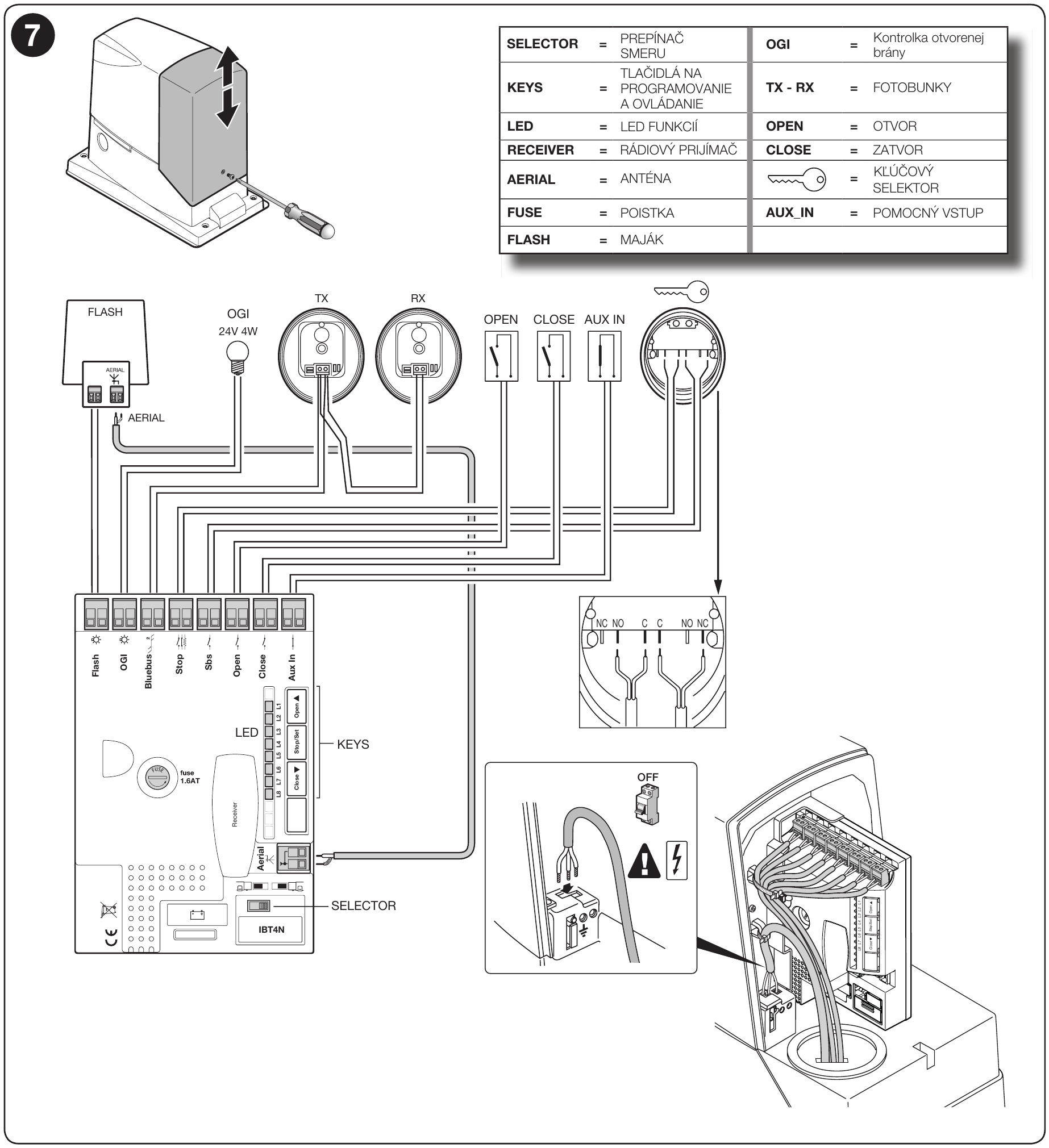

Shema spajanja dodatne opreme na pogone NICE Robus RB400, RB600 i RB1000 iz proizvođačeva priručnika za montažu

Shema iz priručnika za montažu NICE ROBUS400/600/1000, tiskana stranica 11, slika 7. Kliknite za prikaz čitljivog detalja.

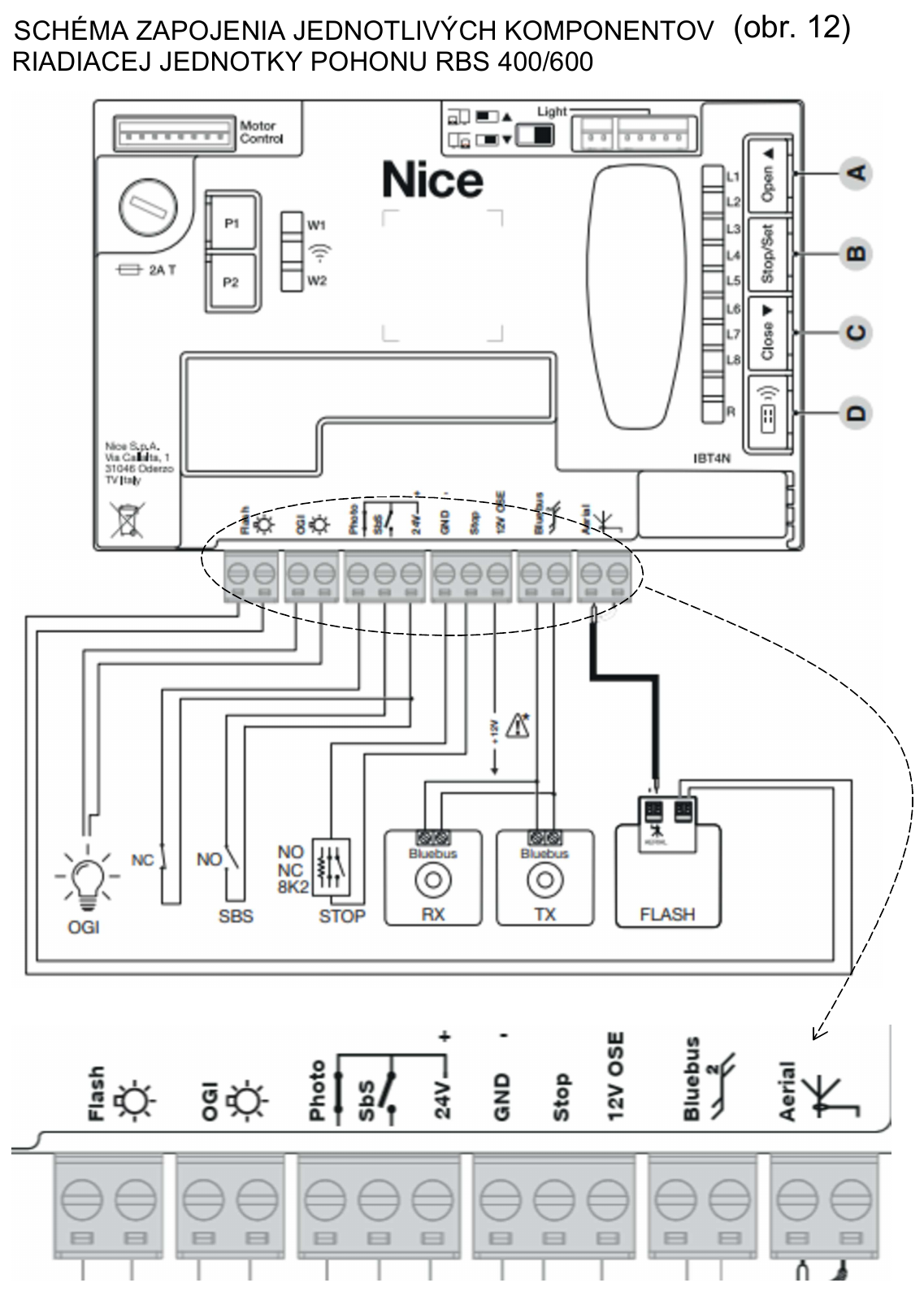

NICE Robus RBS400 / RBS600

Shema spajanja komponenti upravljačke jedinice NICE Robus RBS400/600 s uvećanim detaljem priključne stezaljke, slika 12

Shema spajanja pojedinih komponenti upravljačke jedinice RBS400/600, slika 12. Kliknite za otvaranje sheme i detalja priključne stezaljke u punoj rezoluciji.

Crtež spajanja mrežnog kabela pogona NICE Robus RBS400/600 s detaljem priključka, slika 13

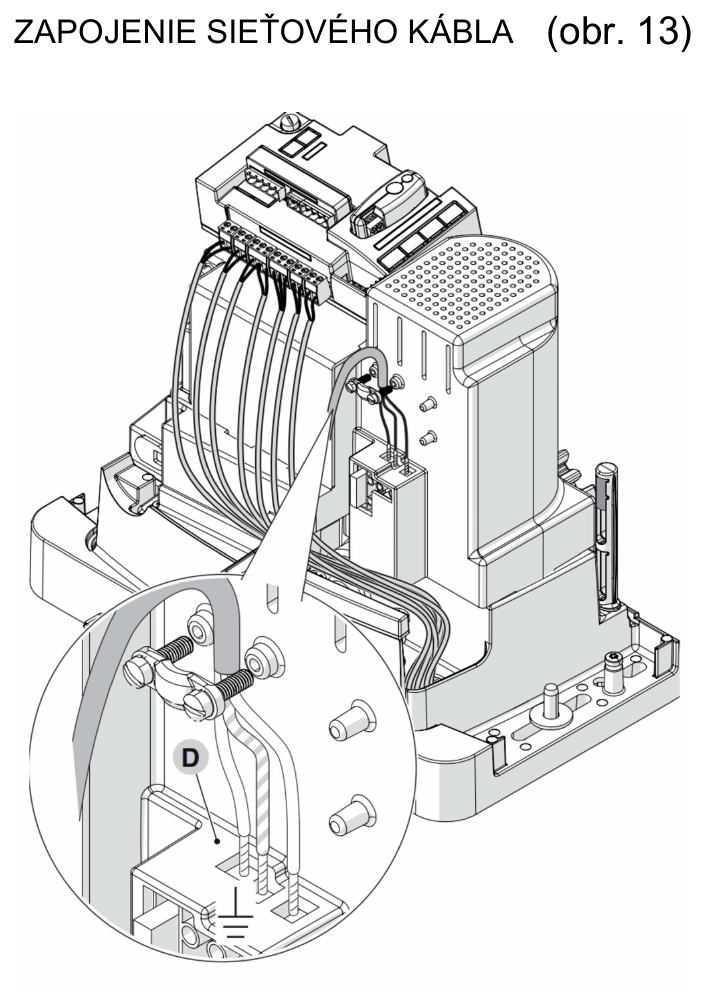

Spajanje mrežnog kabela, slika 13. Kliknite za otvaranje čitljivog detalja.

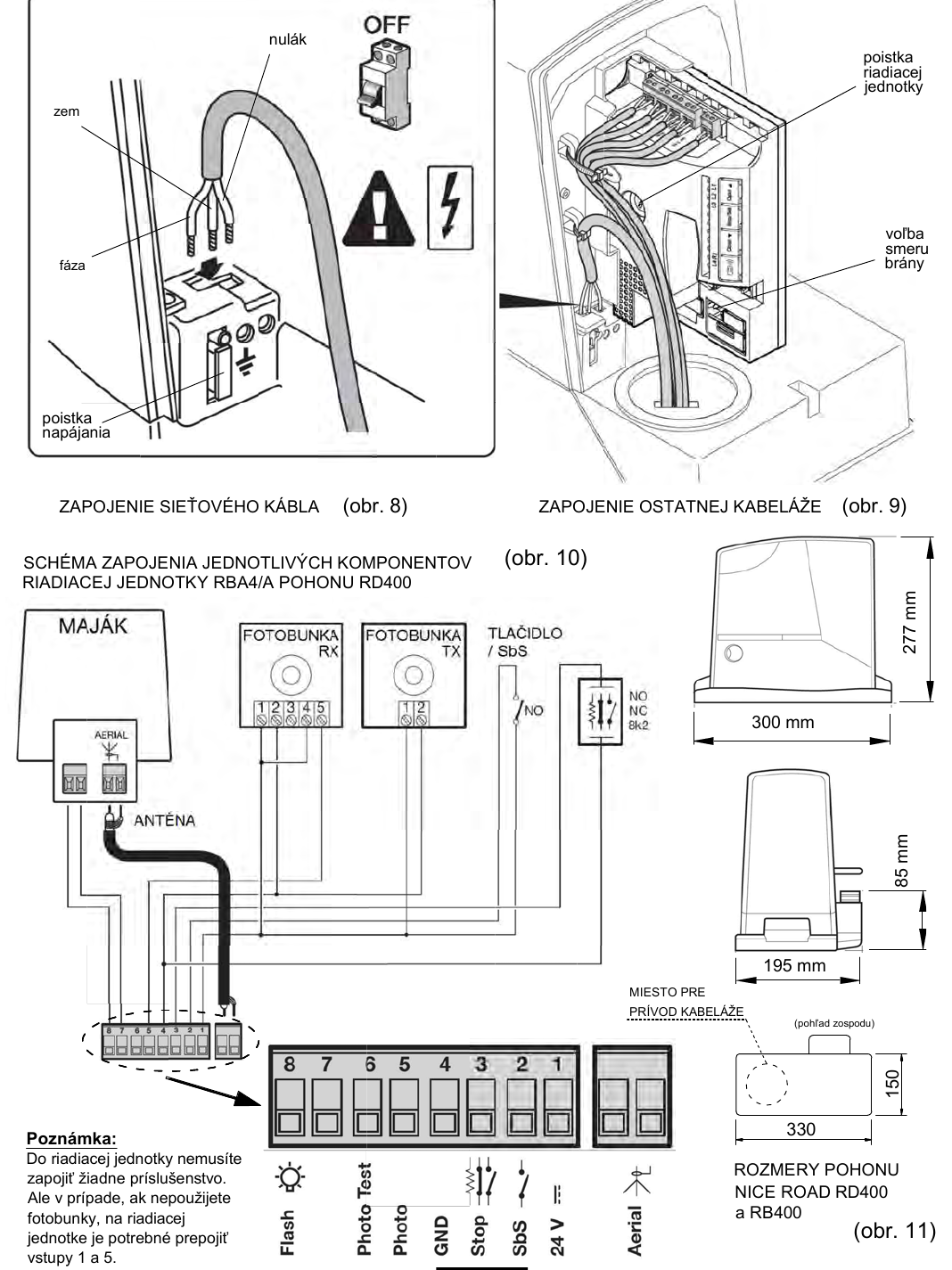

Za stariji sklop ROAD dostupan je i izvorna shema NICE ROAD 400. Trenutačna ponuda: pogoni NICE za klizna vrata.

Odabir tračnice za tračna vrata

Najprije odaberite oblik tračnice, a zatim kotačiće. U-tračnica ima zaobljenu stazu za kotačić s U-utorom, a V-tračnica ima vrh pod kutom od 90° i odgovara joj kotačić V-oblika. Tračnice za pričvršćivanje vijcima učvršćuju se na sazrelu ravnu podlogu, dok se inačica za ubetoniranje postavlja izravno tijekom betoniranja.

Uobičajene ravne tračnice iz aktualne kategorije
Tračnica Oblik Montaža Materijal
U16 tračnica za pričvršćivanje vijcima U16 za pričvršćivanje vijcima Zn
U20 tračnica za pričvršćivanje vijcima U20 za pričvršćivanje vijcima Zn
V-tračnica za pričvršćivanje vijcima V za pričvršćivanje vijcima Zn
U20 tračnica za ubetoniranje U20 za ubetoniranje Zn
INOX U16 tračnica za pričvršćivanje vijcima U16 za pričvršćivanje vijcima INOX
INOX U20 tračnica za pričvršćivanje vijcima U20 za pričvršćivanje vijcima INOX
INOX V-tračnica za pričvršćivanje vijcima V za pričvršćivanje vijcima INOX

Tablica obuhvaća uobičajene tračnice U/V-linija. Tračnice za luk namjerno su izostavljene. Cijeli aktualni asortiman nalazi se u kategoriji tračnice za tračna klizna vrata.

Odabir kotačića za tračna vrata

Nakon odabira kompatibilnog oblika tračnice, važni su težina vrata, promjer kotačića i način pričvršćivanja. Za jedna vrata obično se upotrebljava jedan par kotačića, pa je nosivost na stranici proizvoda kod uobičajenih modela navedena za par.

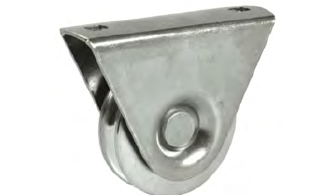

Kotačić tračnih vrata s konzolom za pričvršćivanje vijcima

S konzolom
Prikaži kotačić

Uvučeni kotačić tračnih vrata za pričvršćivanje vijcima

Uvučeni, za pričvršćivanje vijcima
Prikaži kotačić

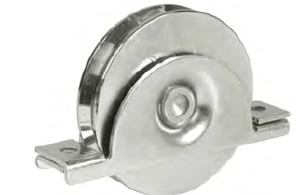

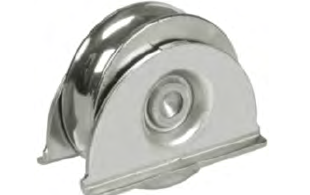

Uvučeni kotačić tračnih vrata za zavarivanje

Uvučeni, za zavarivanje
Prikaži kotačić
  • Kotačić s konzolom najčešće se upotrebljava i jednostavniji je za montažu.
  • Uvučeni kotačić upotrebljava se kada želimo smanjiti razmak vrata od tla. Umeće se u donji profil konstrukcije.
  • Uvučeni kotačić ovisno o vrsti, može se pričvrstiti vijcima ili zavariti na konstrukciju.

Aktualne uobičajene izvedbe kotačića
Proizvod Tračnica Dostupni promjeri
IBFM kotačić s konzolom za pričvršćivanje vijcima U16 Ø50, Ø60, Ø80, Ø90, Ø100
IBFM uvučeni kotačić za pričvršćivanje vijcima U16 Ø60, Ø80, Ø90, Ø100
IBFM uvučeni kotačić za zavarivanje U16 Ø60, Ø80, Ø90, Ø100
IBFM kotačić s konzolom za pričvršćivanje vijcima U20 Ø80, Ø100
IBFM uvučeni kotačić za pričvršćivanje vijcima U20 Ø80, Ø100, Ø140
IBFM kotačić s konzolom za pričvršćivanje vijcima V Ø50, Ø60, Ø80, Ø90, Ø100
IBFM uvučeni kotačić za pričvršćivanje vijcima V Ø60, Ø80, Ø90, Ø100
IBFM uvučeni kotačić za zavarivanje V Ø80, Ø90, Ø100

Promjer odaberite u tablici varijanti na stranici konkretnog proizvoda.Svi kotačići za tračna vrata

Odabir vodilice tračnih vrata

Vodilica drži gornji dio vrata u pravilnoj putanji. Ne prenosi težinu krila, a valjci ne smiju toliko stezati okvir da se vrata zaglavljuju.

Gornje vođenje tračnih kliznih vrata između valjaka

Gornje vođenje između valjaka
Prikaži gornju vodilicu

Bočno vođenje tračnih kliznih vrata pomoću valjka u profilu

Bočno vođenje pomoću valjka u U- ili L-profilu
Prikaži bočnu vodilicu
Gornje vođenje Bočno vođenje
Upotrijebite ako ispuna ne prelazi gornji profil okvira. Nosač s valjcima učvršćuje se na ogradu, niski zid ili stup za poravnanje. Upotrijebite ako ispuna treba prelaziti preko okvira. S unutarnje strane krila zavari se U- ili L-profil, po kojem se kreće valjak sa stupa.

Odaberite način vođenja prema okviru i ispuni vrata.Sav pribor za vođenje za klizna vrata na tračnici

Graničnici, zaključavanje i upravljanje

Graničnici vrata

Donji graničnik zaustavlja okvir pri zatvaranju ili otvaranju. Gornji graničnik ujedno stabilizira krilo u krajnjem položaju. Pogon zaustavlja vrata u postavljenim krajnjim položajima. Ipak ostavite mehaničke graničnike, jer će zaustaviti vrata i pri ručnom pomicanju nakon deblokade pogona.

Pogledajte donje i gornje graničnike za klizna vrata na tračnici.

Ručno zaključavanje

Za vrata kojima se upravlja ručno upotrebljava se kuka-brava. Kod kliznih vrata na tračnici treba predvidjeti i klin ili drugi način zaštite od podizanja krila iz brave. Uz bravu odaberite kompatibilnu kvaku ili rukohvat ovisno o debljini okvira i ispune.

Pogledajte brave, kvake i rukohvate za klizna vrata na tračnici.

Upravljanje pogonom

Vratima se može upravljati daljinskim upravljačem NICE ili upravljačem druge marke, ključnim prekidačem, tipkalom, tipkovnicom, čitačem ili pametnim modulom. Kompatibilnost prijamnika i upravljača treba provjeriti prema konkretnom upravljačkom uređaju, a ne samo prema marki pogona.

Provjera prije montaže pogona

Prije montaže pogona ručno pomaknite vrata cijelom putanjom. Kretanje mora biti glatko, bez zapinjanja i prevelikog otpora. Provjerite vodilicu i graničnike. Pogon se ne smije upotrebljavati za svladavanje pogrešaka u mehaničkoj montaži.

Nacrti kliznih vrata na tračnici za prolaz širine 2,5 do 6,5 m

Kliknite na sliku da biste otvorili nacrt. Osnovne dimenzije, profile i mase možete pronaći i u tekstu ispod.

Navedene vrijednosti ne predstavljaju univerzalnu nosivost svih vrata jednake širine prolaza.

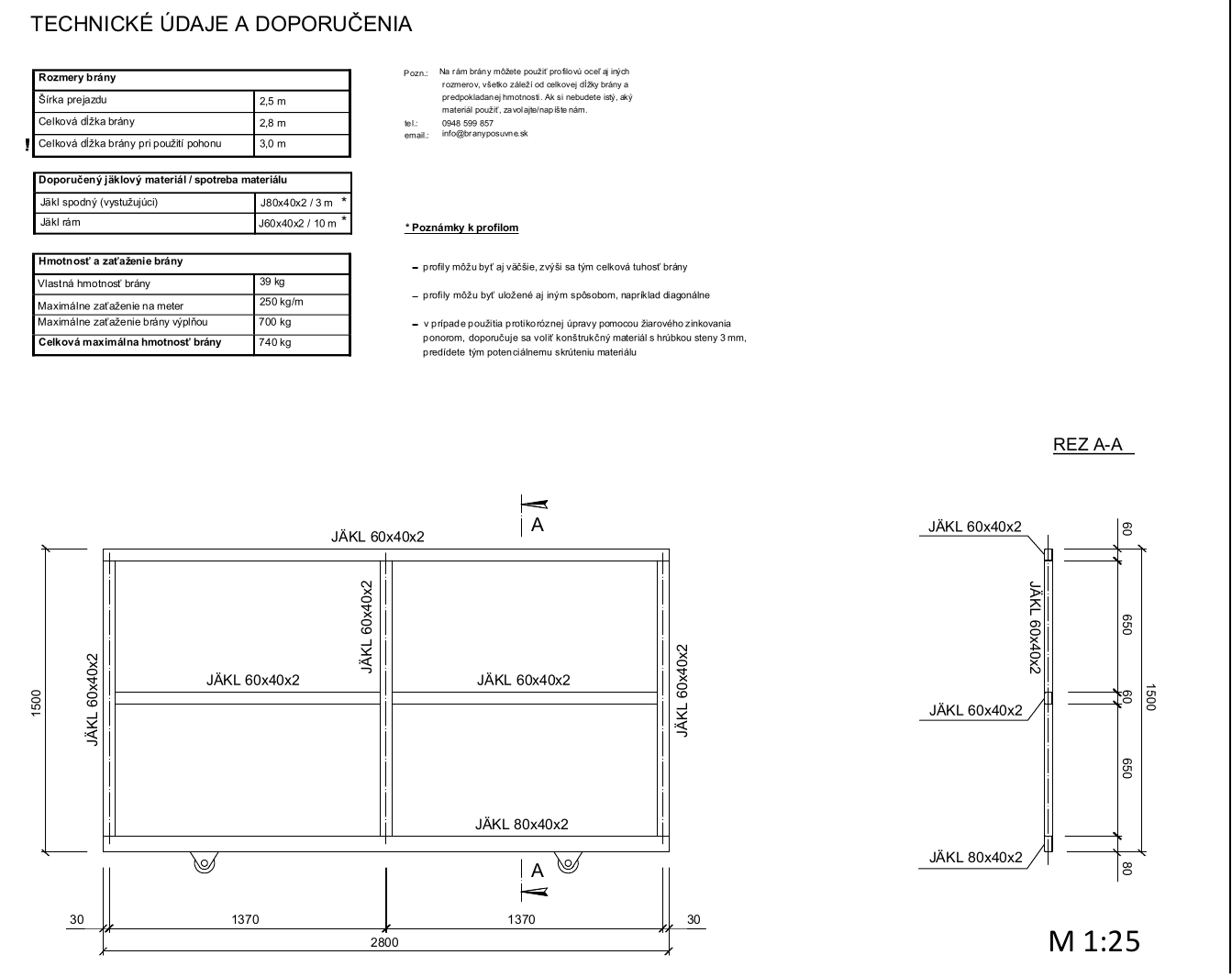

Klizna vrata na tračnici sa svijetlom širinom prolaza 2,5 m

Konstrukcijski nacrt kliznih vrata na tračnici za svijetlu širinu prolaza 2,5 m

Kliknite da biste otvorili cijeli nacrt u punoj rezoluciji.

  • Ukupna duljina vrata 2,8 m
  • S pogonom 3,0 m
  • Donji profil J80 × 40 × 2 / 3 m
  • Okvir J60 × 40 × 2 / 10 m
  • Vlastita masa 39 kg
  • Maks. opterećenje po metru 250 kg/m
  • Maks. masa ispune 700 kg
  • Ukupna maks. masa 740 kg

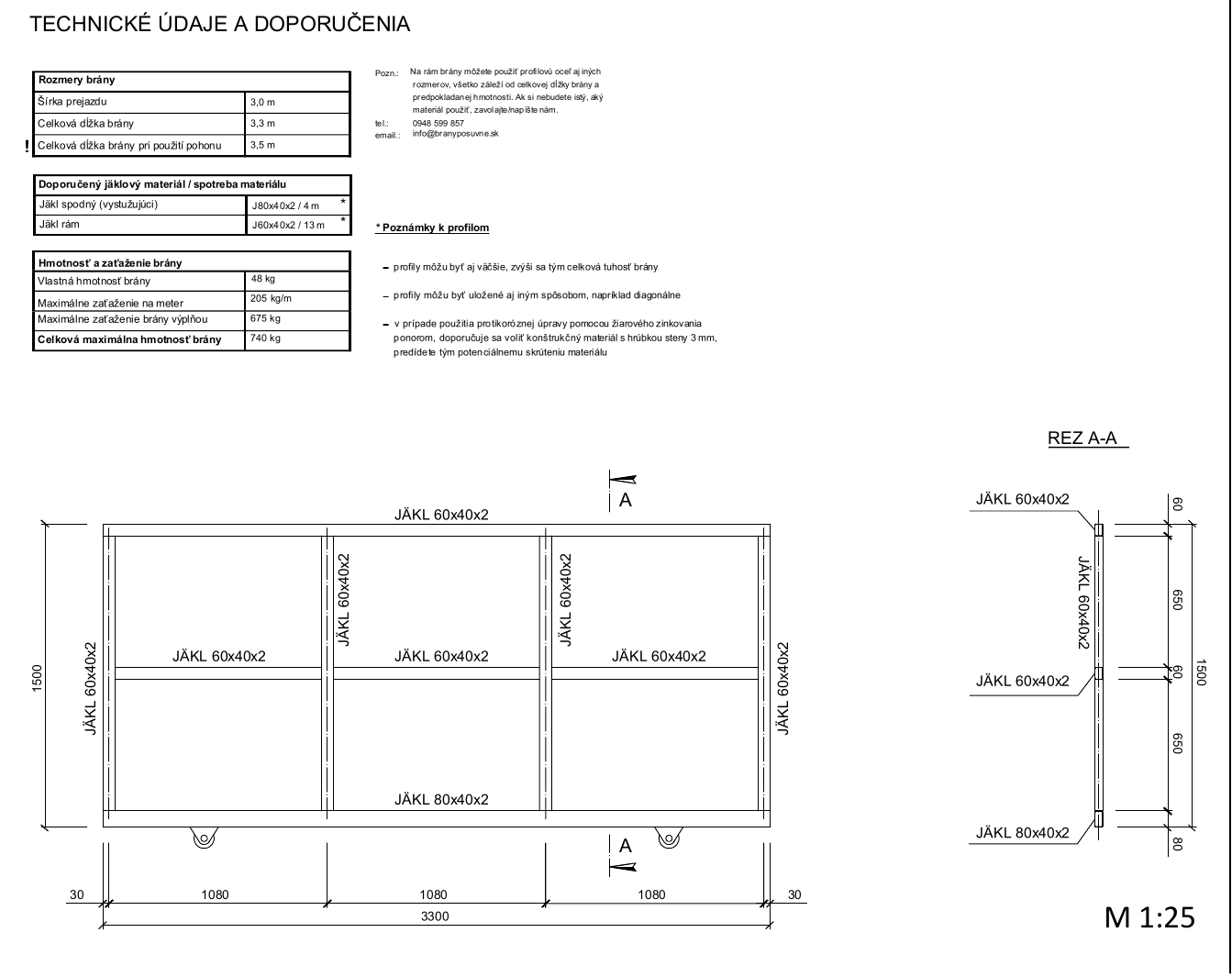

Klizna vrata na tračnici sa svijetlom širinom prolaza 3,0 m

Konstrukcijski nacrt kliznih vrata na tračnici za svijetlu širinu prolaza 3,0 m

Kliknite da biste otvorili cijeli nacrt u punoj rezoluciji.

  • Ukupna duljina vrata 3,3 m
  • S pogonom 3,5 m
  • Donji profil J80 × 40 × 2 / 4 m
  • Okvir J60 × 40 × 2 / 13 m
  • Vlastita masa 48 kg
  • Maks. opterećenje po metru 205 kg/m
  • Maks. masa ispune 675 kg
  • Ukupna maks. masa 740 kg

Klizna vrata na tračnici sa svijetlom širinom prolaza 3,5 m

Konstrukcijski nacrt kliznih vrata na tračnici za svijetlu širinu prolaza 3,5 m

Kliknite da biste otvorili cijeli nacrt u punoj rezoluciji.

  • Ukupna duljina vrata 3,8 m
  • S pogonom 4,0 m
  • Donji profil J80 × 40 × 2 / 4 m
  • Okvir J60 × 40 × 2 / 14 m
  • Vlastita masa 52 kg
  • Maks. opterećenje po metru 235 kg/m
  • Maks. masa ispune 880 kg
  • Ukupna maks. masa 960 kg

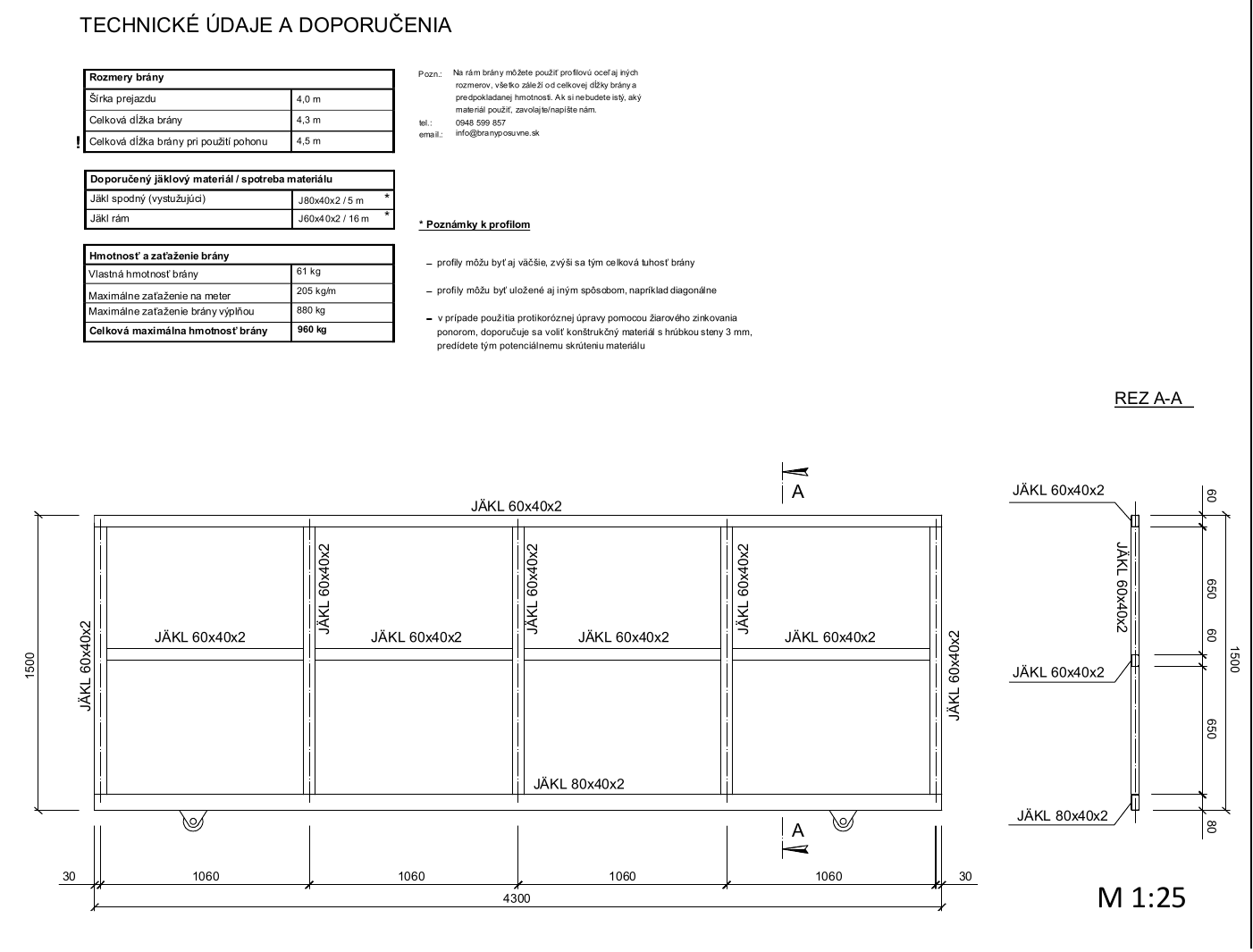

Klizna vrata na tračnici sa svijetlom širinom prolaza 4,0 m

Konstrukcijski nacrt kliznih vrata na tračnici za svijetlu širinu prolaza 4,0 m

Kliknite da biste otvorili cijeli nacrt u punoj rezoluciji.

  • Ukupna duljina vrata 4,3 m
  • S pogonom 4,5 m
  • Donji profil J80 × 40 × 2 / 5 m
  • Okvir J60 × 40 × 2 / 16 m
  • Vlastita masa 61 kg
  • Maks. opterećenje po metru 205 kg/m
  • Maks. masa ispune 880 kg
  • Ukupna maks. masa 960 kg

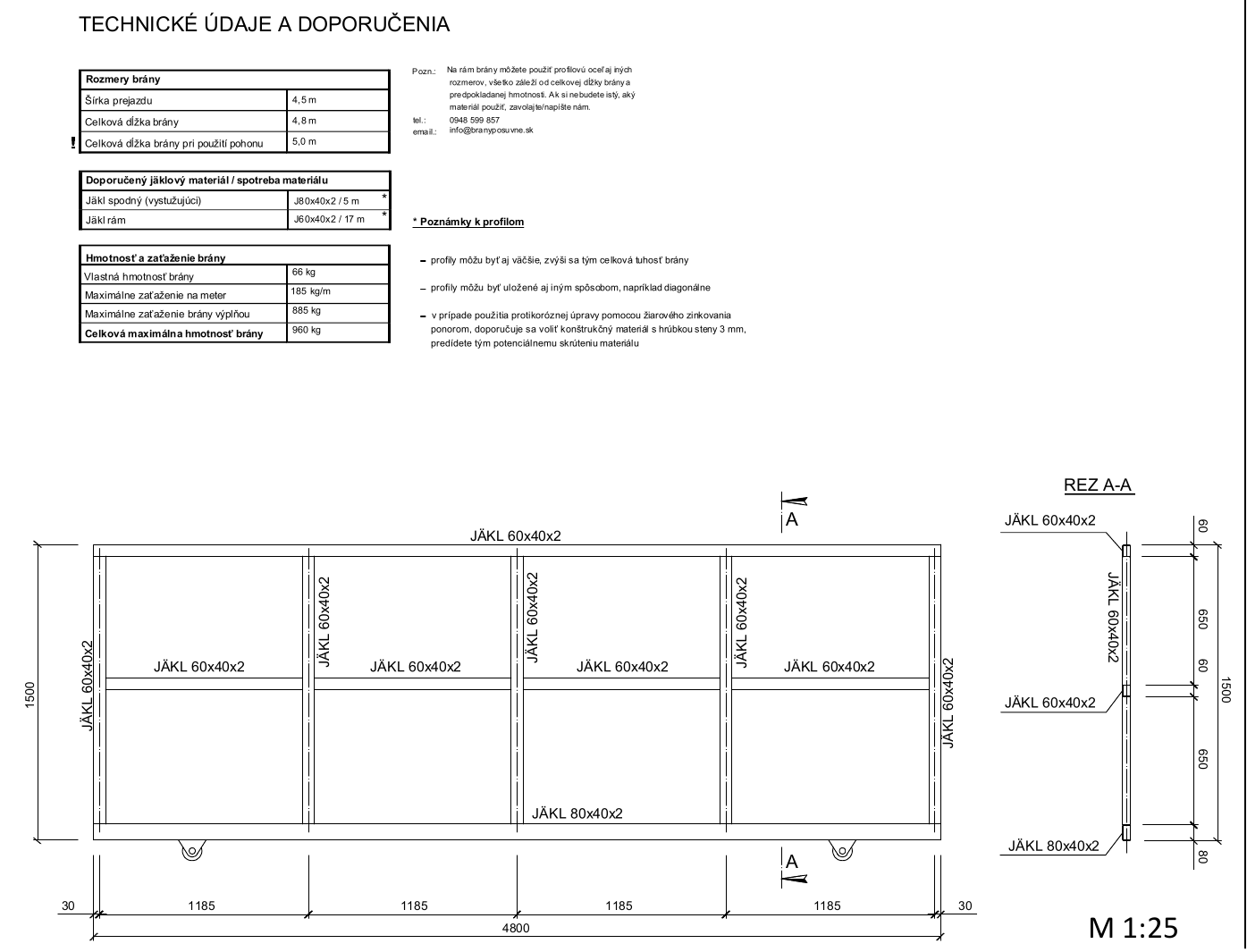

Klizna vrata na tračnici sa svijetlom širinom prolaza 4,5 m

Konstrukcijski nacrt kliznih vrata na tračnici za svijetlu širinu prolaza 4,5 m

Kliknite da biste otvorili cijeli nacrt u punoj rezoluciji.

  • Ukupna duljina vrata 4,8 m
  • S pogonom 5,0 m
  • Donji profil J80 × 40 × 2 / 5 m
  • Okvir J60 × 40 × 2 / 17 m
  • Vlastita težina 66 kg
  • Maks. opterećenje po metru 185 kg/m
  • Maks. težina ispune 885 kg
  • Ukupna maks. težina 960 kg

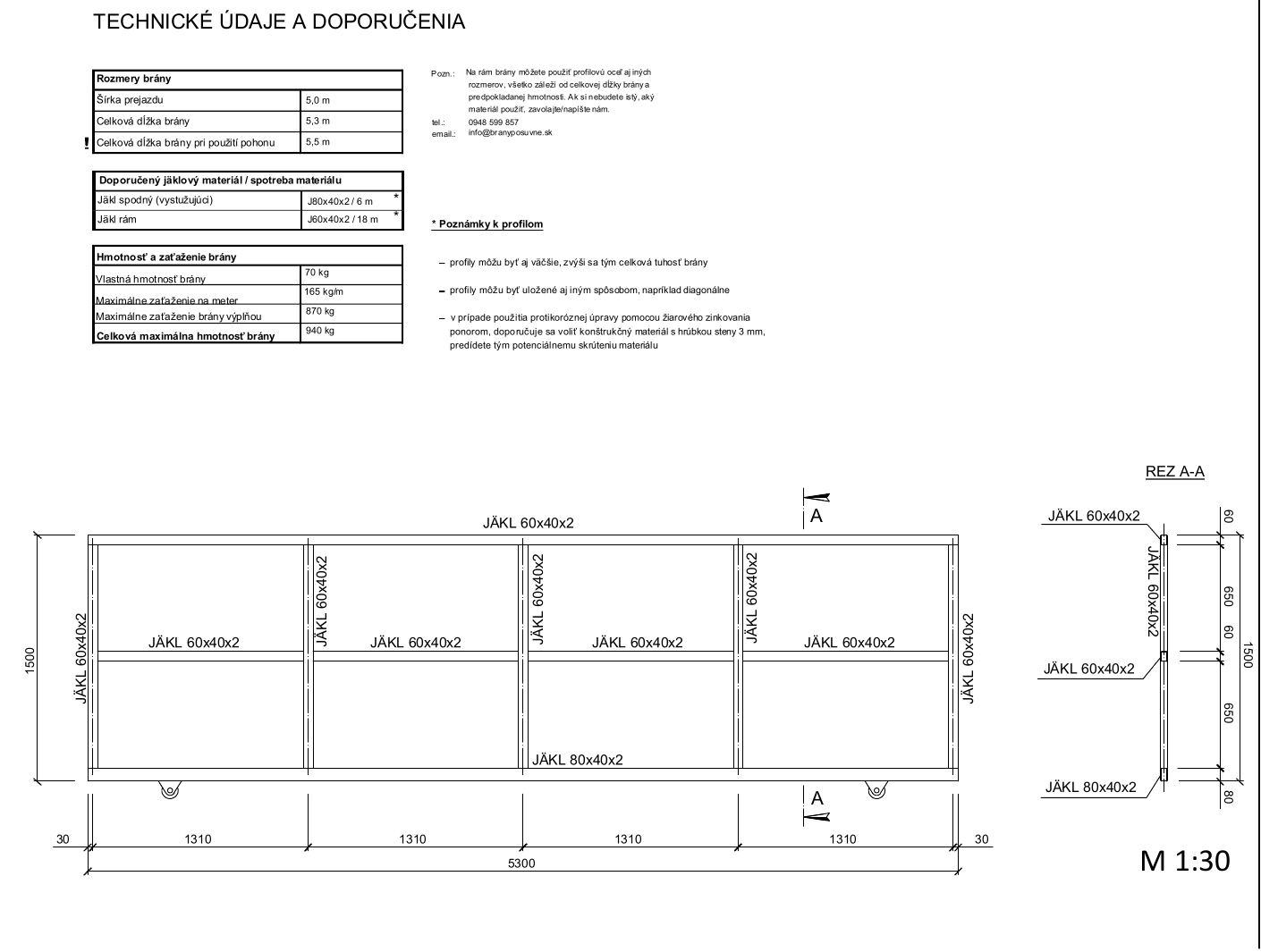

Klizna vrata na tračnici sa svijetlom širinom prolaza od 5,0 m

Konstrukcijski nacrt kliznih vrata na tračnici za svijetlu širinu prolaza od 5,0 m

Kliknite za otvaranje cjelovitog nacrta u punoj rezoluciji.

  • Ukupna duljina vrata 5,3 m
  • S pogonom 5,5 m
  • Donji profil J80 × 40 × 2 / 6 m
  • Okvir J60 × 40 × 2 / 18 m
  • Vlastita težina 70 kg
  • Maks. opterećenje po metru 165 kg/m
  • Maks. težina ispune 870 kg
  • Ukupna maks. težina 940 kg

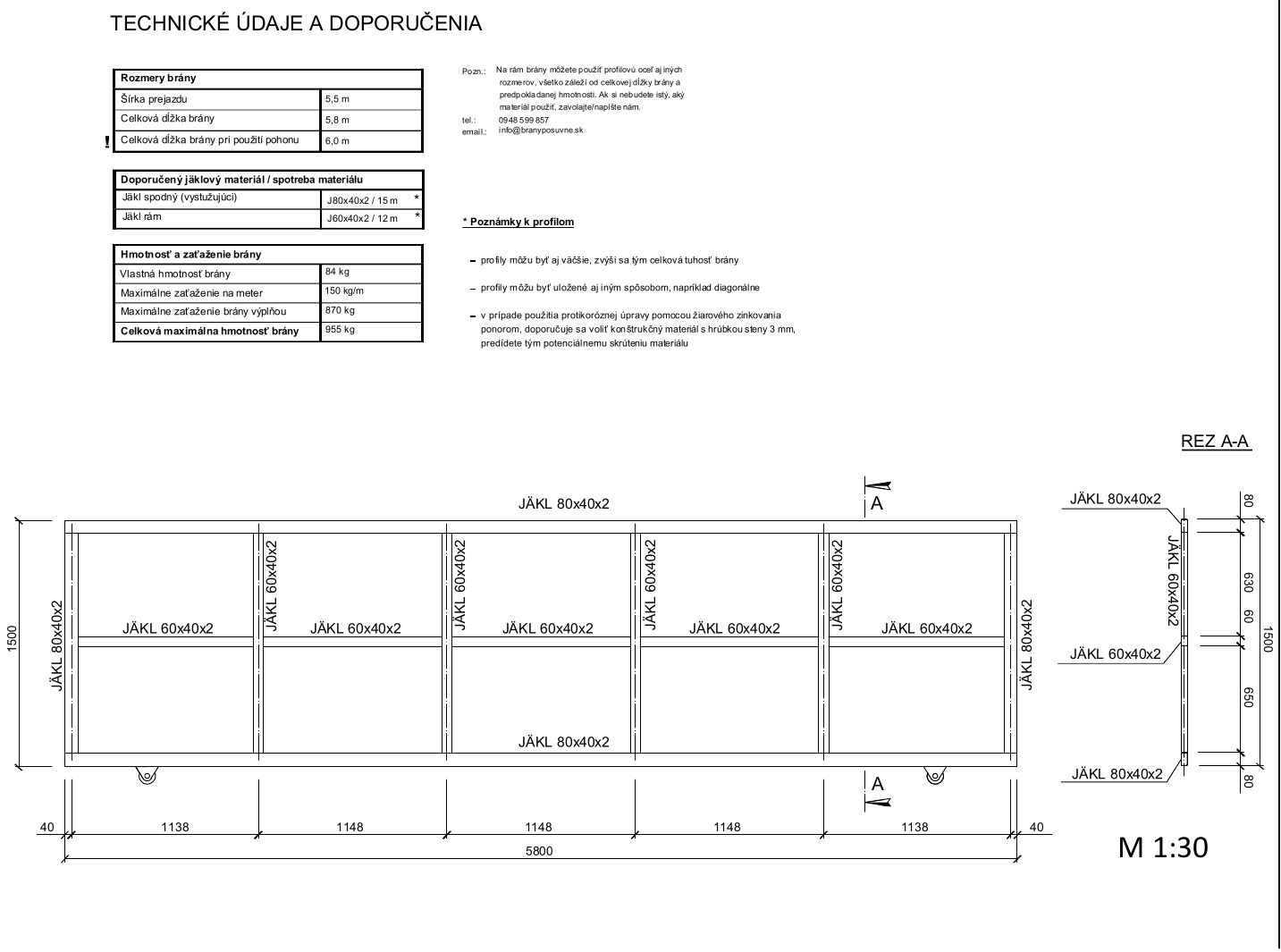

Klizna vrata na tračnici sa svijetlom širinom prolaza od 5,5 m

Konstrukcijski nacrt kliznih vrata na tračnici za svijetlu širinu prolaza od 5,5 m

Kliknite za otvaranje cjelovitog nacrta u punoj rezoluciji.

  • Ukupna duljina vrata 5,8 m
  • S pogonom 6,0 m
  • Profili J80 × 40 × 2 15 m
  • Profili J60 × 40 × 2 12 m
  • Vlastita težina 84 kg
  • Maks. opterećenje po metru 150 kg/m
  • Maks. težina ispune 870 kg
  • Ukupna maks. težina 955 kg

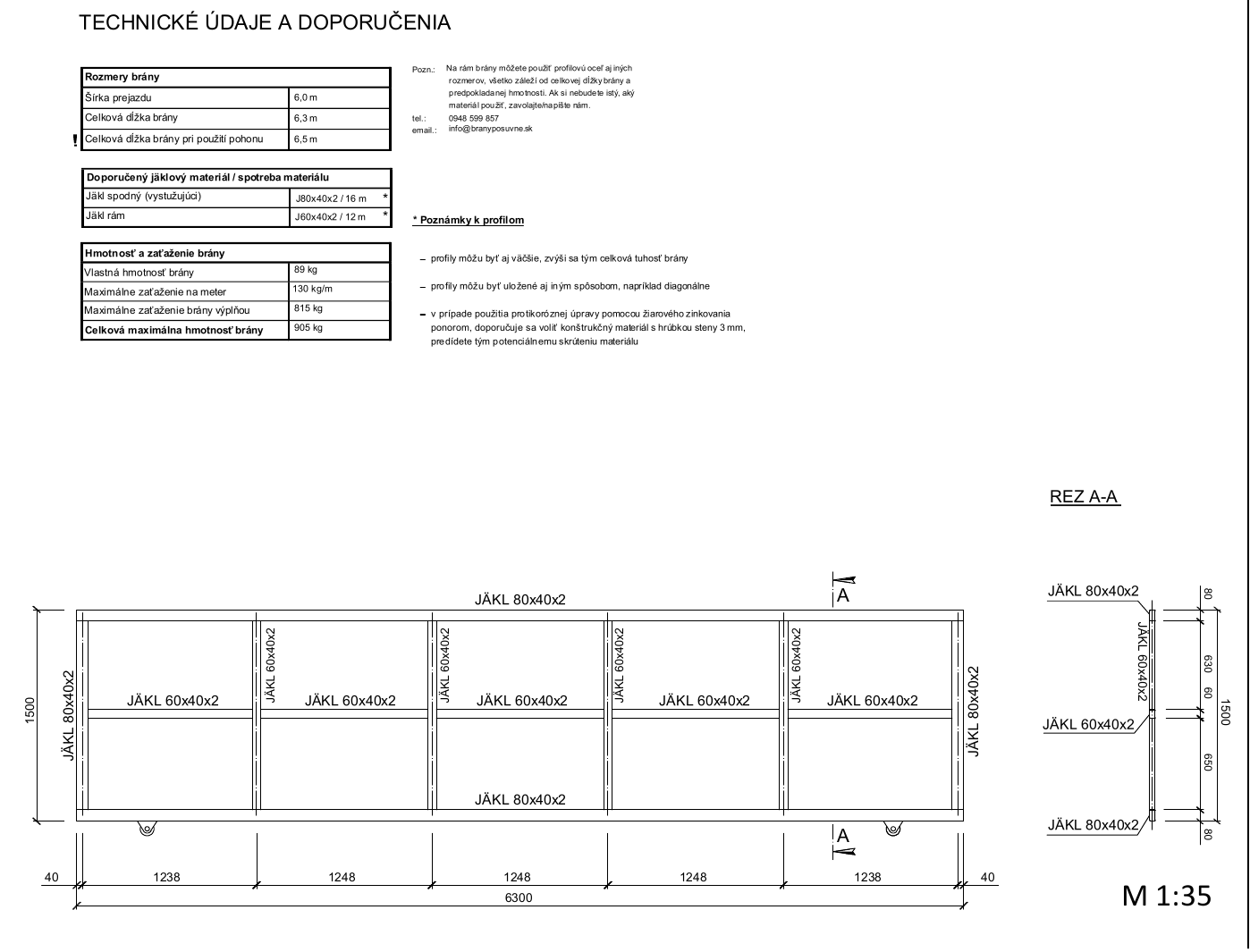

Klizna vrata na tračnici sa svijetlom širinom prolaza od 6,0 m

Konstrukcijski nacrt kliznih vrata na tračnici za svijetlu širinu prolaza od 6,0 m

Kliknite za otvaranje cjelovitog nacrta u punoj rezoluciji.

  • Ukupna duljina vrata 6,3 m
  • S pogonom 6,5 m
  • Profili J80 × 40 × 2 16 m
  • Profili J60 × 40 × 2 12 m
  • Vlastita težina 89 kg
  • Maks. opterećenje po metru 130 kg/m
  • Maks. težina ispune 815 kg
  • Ukupna maks. težina 905 kg

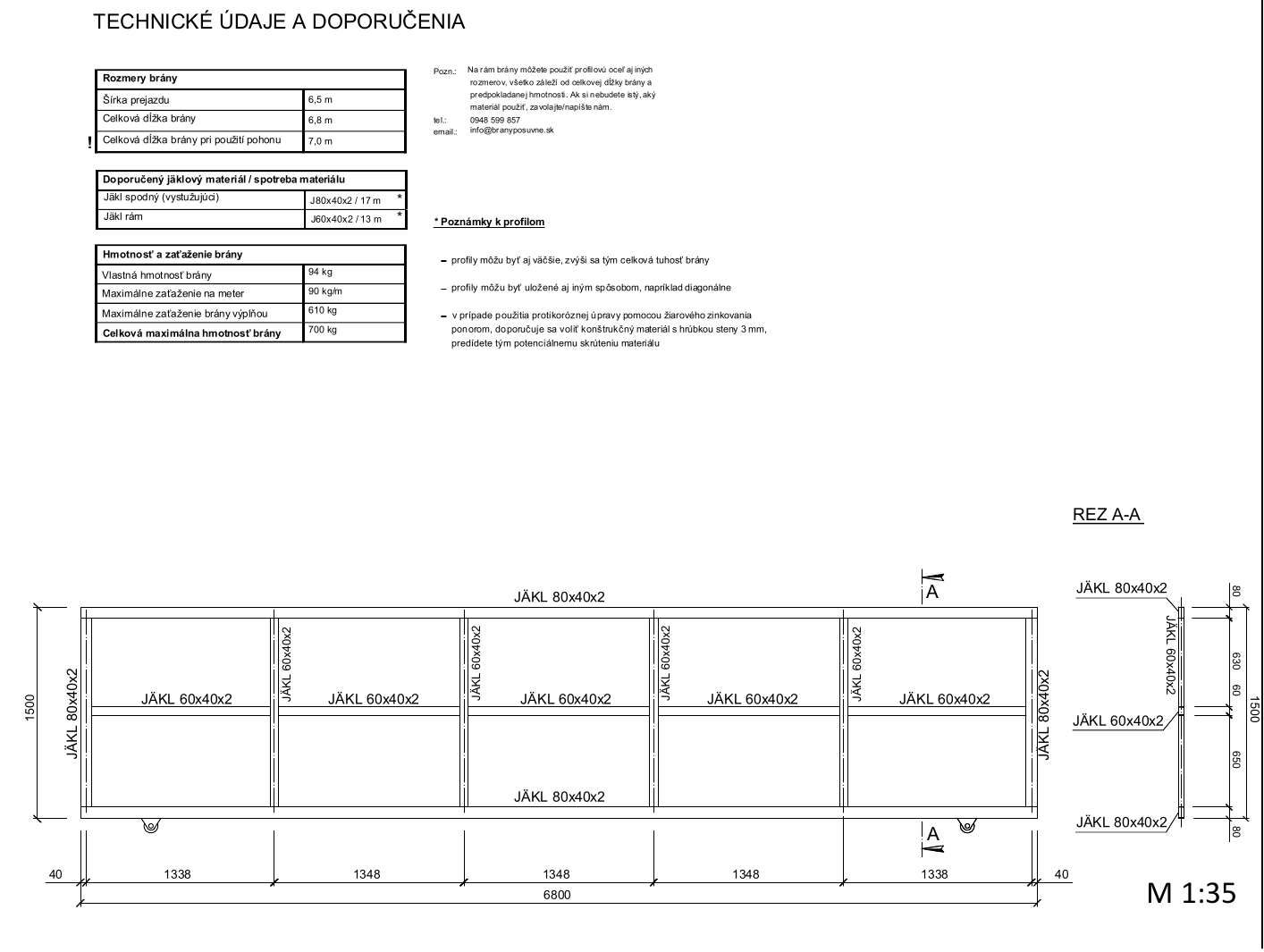

Klizna vrata na tračnici sa svijetlom širinom prolaza od 6,5 m

Konstrukcijski nacrt kliznih vrata na tračnici za svijetlu širinu prolaza od 6,5 m

Kliknite za otvaranje cjelovitog nacrta u punoj rezoluciji.

  • Ukupna duljina vrata 6,8 m
  • S pogonom 7,0 m
  • Profili J80 × 40 × 2 17 m
  • Profili J60 × 40 × 2 13 m
  • Vlastita težina 94 kg
  • Maks. opterećenje po metru 90 kg/m
  • Maks. težina ispune 610 kg
  • Ukupna maks. težina 700 kg

Navedene dimenzije su ogledne. Profili mogu biti veći ili postavljeni i dijagonalno. Za vruće pocinčavanje uranjanjem preporučuje se materijal s debljinom stijenke od 3 mm kako bi se smanjio rizik od izvijanja okvira.

Navedene vrijednosti težine i opterećenja ne predstavljaju statički proračun za određena vrata. Za tešku punu ispunu, vjetrovitu lokaciju, nestandardnu visinu ili dimenziju zatražite provjeru okvira, kotačića, vodilice, sidrenja i pogona.

Jednostavniji odabir kompleta komponenti

Gotovi komplet objedinjuje vodilicu, kotačiće, graničnike i vodilice prema širini prolaza. Odaberite prema širini prolaza, izvedbi i tome treba li komplet sadržavati i pogon.

Standard označava komplete s metalnim komponentama zaštićenima pocinčavanjem. INOX označava metalne komponente od nehrđajućeg čelika. Nemetalni dijelovi, primjerice najlonski valjci, ovise o konkretnom kompletu. Kod kompleta s pogonom njegova je vrsta navedena izravno u tablici.

Svih devet kompleta za klizna vrata na tračnici iz ponude
Komplet / širina prolaza Izvedba Pogon u kompletu
Komplet do 3,0 m Standard Bez pogona
Komplet do 4,5 m Standard Bez pogona
Komplet do 6,5 m Standard Bez pogona
Komplet do 3,0 m Standard NICE Road 400
Komplet do 4,5 m Standard NICE Robus RBS400
Komplet do 6,5 m Standardni NICE Robus RBS600
Komplet do 3,0 m INOX Bez pogona
Komplet do 4,5 m INOX Bez pogona
Komplet do 6,5 m INOX Bez pogona

Vrstu kotačića i vodilice odaberite na stranici proizvoda prema načinu montaže i ispuni ograde. Točan sastav, dostupne varijante, cijenu i stanje zaliha uvijek provjerite za konkretan komplet.

Cjelokupna aktualna ponuda: kompleti za klizna vrata na tračnici.

Niste pronašli odgovor? Nazovite nas

Ako niste pronašli informaciju koju tražite, kontaktirajte nas. Pomoći ćemo vam pri odabiru komponenti za konkretna klizna vrata na tračnici.

Podaci potrebni za odabir odgovarajućih proizvoda

  • svijetlu širinu prolaza i ukupni prostor za otvaranje,
  • dimenzije cijelog krila i procijenjenu težinu s ispunom,
  • treba li tračnicu pričvrstiti vijcima ili betonirati,
  • fotografiju ili skicu mjesta te podatak o vrsti podloge,
  • hoće li vrata biti ručna ili s pogonom.
Tehnička napomena: Priručnik je praktično pomagalo, a ne zamjena za projekt, statičku procjenu ni aktualne proizvođačeve upute za montažu pogona. Sigurnosne elemente i električne instalacije treba projektirati za konkretna vrata i u skladu s važećim propisima.

Izradio ing. Ján Kubíček.

Posljednje ažuriranje: 16. 9. 2026.

Natrag na početak priručnika

Ispiši stranicu Ispiši stranicu
