Spajanje vanjskog prijamnika NICE OX2 na pogon

Napomena: Ova stranica vrijedi i za NICE SMX2R, NICE OX2FM .

Što ćete ovdje pronaći?

Napajanje prijamnika
Spajanje prvog izlaza
Neobavezno spajanje drugog izlaza

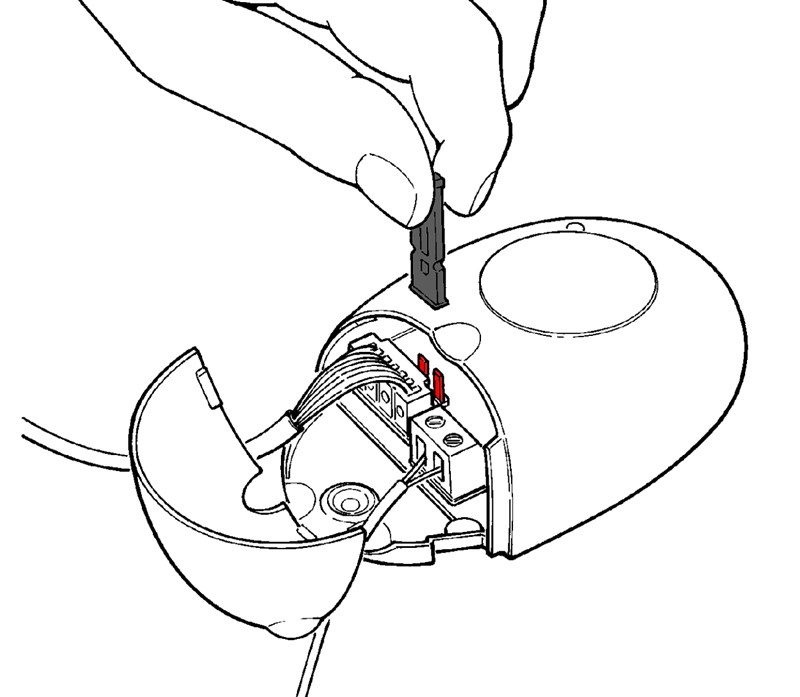

Uređaj se isporučuje s unaprijed pripremljenim ožičenjem koje samo priključite na izvor električne energije (12 V ili 24 V istosmjerne ili izmjenične struje). Način napajanja odabire se pomoću premosnika prema sljedećoj tablici:

Premosnik	Način napajanja	Raspon napona
ne umetnut je	24 V AC/DC	18–28 V
umetnut je	12 V AC/DC	10–18 V

Električno spajanje

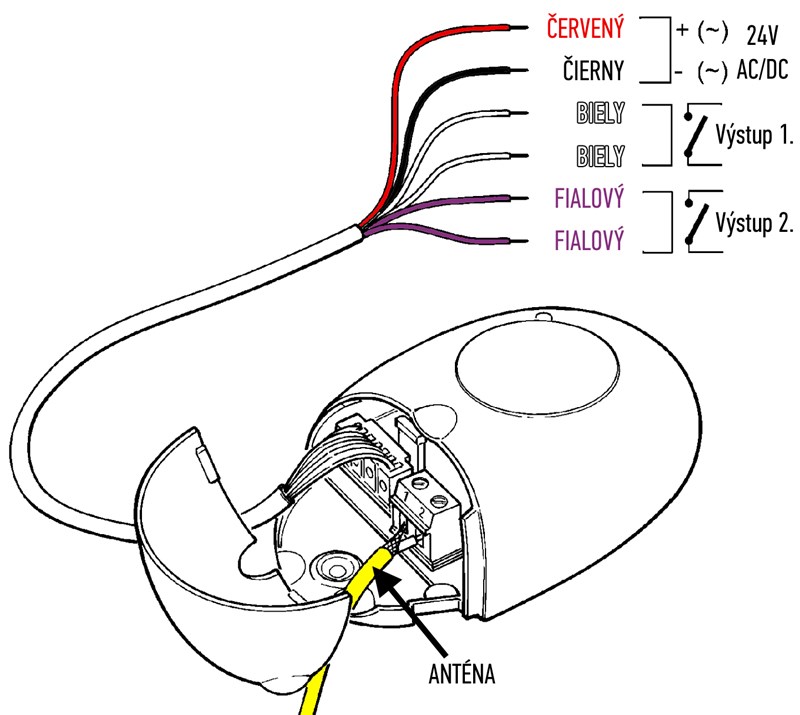

Prijamnik ima ožičenje za napajanje, izlaze dvaju releja i ulaz za antenu:

Boja žice	Ulaz/izlaz	Opis
Crvena/crna	Napajanje	Crvena žica je plus, crna je minus. Ako upotrebljavate izmjeničnu struju, polaritet nije važan.
Bijela/bijela	Izlaz releja 1. tj. upravljanje tipkom 1.	Za normalno otvorene (NO) kontakte. Ako želite upotrebljavati normalno zatvorene (NC) kontakte, postupite na sljedeći način.
Ljubičasta/ljubičasta	Izlaz releja 2. tj. upravljanje tipkom 2.	Za normalno otvorene (NO) kontakte. Ako želite upotrebljavati normalno zatvorene (NC) kontakte, postupite na sljedeći način.
Žuta	Antena	Antena nije obavezna; prijamnik možete ostaviti samo s isporučenim kabelom, a domet će biti približno

40–50 m.

Prvi relejni izlaz iz OX2 (prekidač 1 – bijele žice) spajate na priključke upravljačke jedinice na isti ulaz na koji biste spojili i žičanu tipku. Ti su ulazi obično označeni kao:

piktogram prekidača
GND + PB (masa + tipkalo)
START
SBS (korak po korak)

Zatim možete upariti daljinske upravljače s vanjskim prijamnikom NICE OX2 prema sljedećim uputama:

Jednom pritisnite tipku na OX2; LED pored nje počet će treperiti u intervalima od jedne sekunde.
U roku od 10 sekundi pritisnite i držite tipku na daljinskom upravljaču kojim želite upravljati vratima, dok LED na OX2 ne zatreperi 3 puta dulje (približno 3 sekunde), a zatim je otpustite.
Pričekajte da LED na OX2 prestane treperiti i gotovo. Pritiskanjem tipke na daljinskom upravljaču trebali biste moći otvarati, zatvarati i zaustavljati vrata.

Neobavezno spajanje drugog upravljačkog izlaza (ljubičaste žice)

Ako vaša upravljačka jedinica ima dodatni ulaz (npr. za otvaranje za pješake), ili želite upravljati dodatnim uređajem, možete po želji spojiti i drugi relejni izlaz iz OX2 (prekidač 2 – ljubičaste žice). Postupak uparivanja tipke na daljinskom upravljaču s ljubičastim žicama je sljedeći:

Dvaput pritisnite tipku na OX2; LED pored nje počet će treperiti slijed treperenja: treptaj, treptaj, stanka, treptaj, treptaj
U roku od 10 sekundi pritisnite i držite tipku na daljinskom upravljaču kojim želite upravljati vratima, dok LED na OX2 ne zatreperi 3 puta dulje (približno 3 sekunde), a zatim je otpustite.
Pričekajte da LED na OX2 prestane treperiti i gotovo. Tipkom na daljinskom upravljaču trebali biste moći aktivirati izlaz ljubičastih žica.

Upotreba normalno zatvorenih (NC) kontakata

Prijamnik je standardno namijenjen za normalno otvorene (NO) kontakte, što znači da nakon slanja naredbe daljinskim upravljačem na približno 300 ms zatvara strujni krug i time šalje naredbu upravljanom uređaju za aktivaciju. Ako želite suprotnu funkciju, tj. da se nakon slanja naredbe zatvoreni strujni krug na približno 300 ms otvori, postupite na sljedeći način:

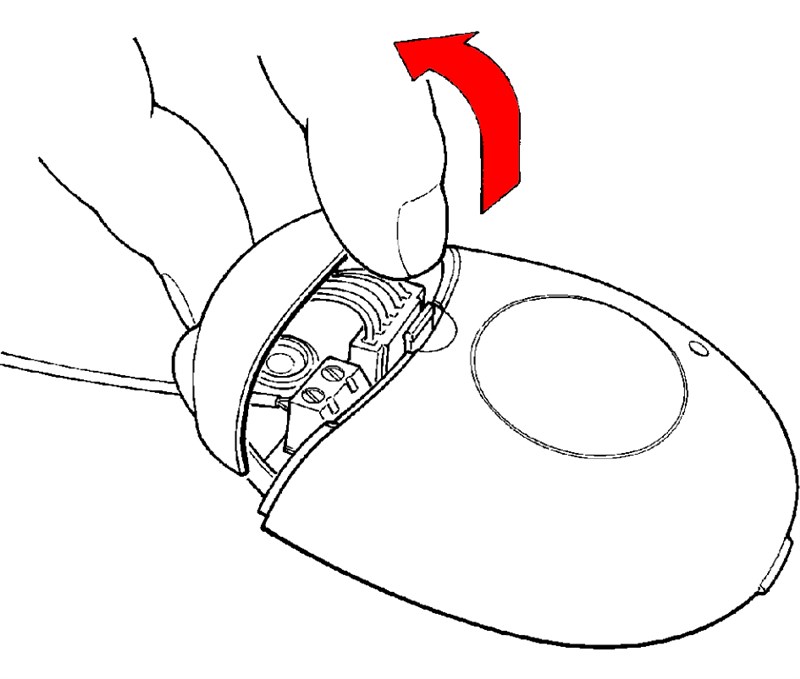

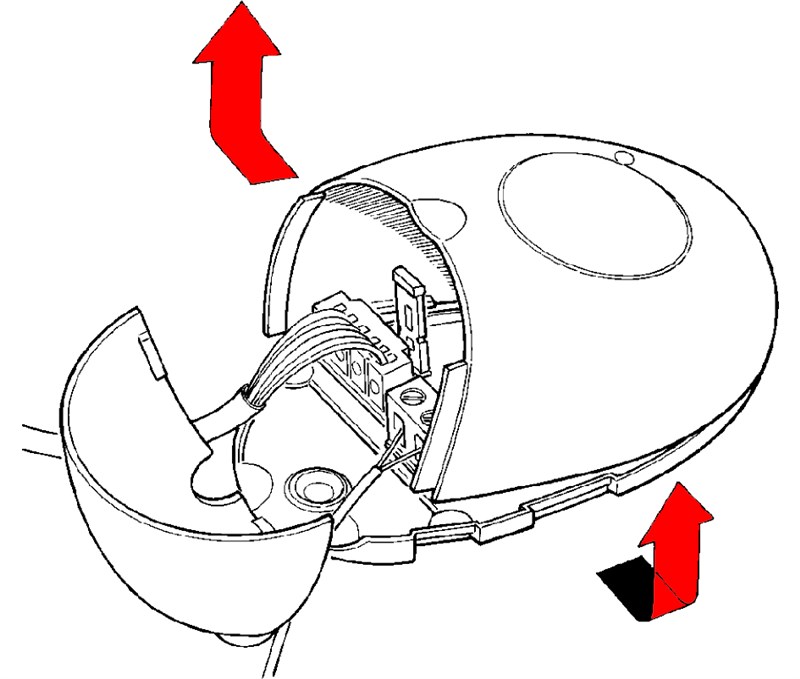

1. Otvorite gornji poklopac prijamnika	2. Otvorite donji poklopac prijamnika

3. Izvadite tiskanu pločicu i okrenite je na stražnju stranu

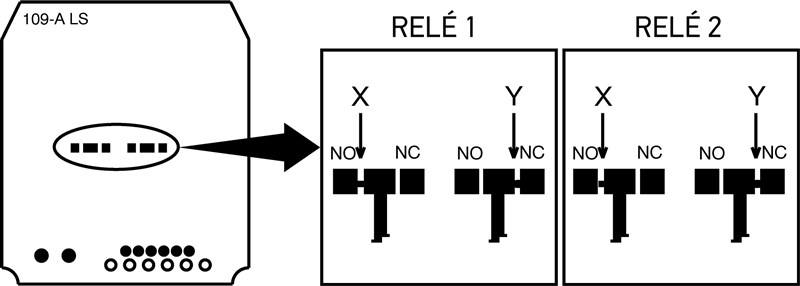

Za oba releja vrijedi isti postupak: Prekinite označeni spoj X Zalemite označeni spoj Y Postupak je reverzibilan i možete ga primijeniti samo na jedan relej, prema potrebi.
