Brz i tih pogon NICE Spykit 650 HS BD


Dostupnost proizvoda: na zalihi

Robu standardno otpremamo u roku od 24 sata.


Brz i tih pogon NICE Spykit 650 HS BD Brz i tih pogon NICE Spykit 650 HS BD
NICE-SPY650-HS-KIT
na zalihi
298,84 € bez PDV-a
373,55 € s PDV-om

 kom
Težina
7,00 kg

Opis proizvoda Brz i tih pogon NICE Spykit 650 HS BD

NICE SPYKIT 650 HS BD je brzi komplet s motorom SPY650HS, 24 V DC, zasebnim SPYBOX BHS, prijamnikom OXIBD i jednim ON3EBD. Cijeli se sklop napaja iz mreže 230 V AC. Motor je nereverzibilan; za ručno pomicanje deblokira se užetom.

Komplet sadrži i tračnicu SPYRAIL s priborom za montažu. Tračnica vodi i napaja pomični motor. Točnu duljinu i tip SPYRAIL-a provjerite prilikom narudžbe.

Brza navigacija
PriborOprema i usporedba
Odabir i ograničenjaMontaža
Stezaljke i polaritetFotoćelije
Prvo pokretanjePostavke
Daljinski upravljačiResetiranje
DijagnostikaDeblokiranje
OdržavanjeParametri
Priručnik PDF

Upravljanje i kompatibilni pribor

Fotoćelije, signalna lampica i sigurnosni rub nisu automatski uključeni u pakiranje. Detekcija prepreke ne zamjenjuje procjenu sigurnosti cijele ograde ni mjerenje sila prilikom njezina puštanja u rad.

ŠtoZaštoTip / priključak
UpravljanjeZasebna jedinica na zidu; upravlja motorom i sigurnosnim elementima.SPYBOX BHS je u kompletu. Stezaljke i polaritet.
Daljinsko upravljanjeDvosmjerno upravljanje i obavijest o primitku naredbe / stanju ograde.OXIBD + 1 × ON3EBD su u kompletu; uparivanje s OXIBD-om.
VodilicaVodilica i napajanje za pomični motor.SPYRAIL s priborom za montažu navedena je u sadržaju ovog kompleta. Montaža i izolacija.
FotoćelijeProvjera prepreka u zaštićenom prostoru.EPSB, EPMB, EPLB – BlueBUS; priključak.
Dodatne fotoćelijeUsmjereno podesivo ili posebno rješenje ovisno o izvedbi ograde.F210B, FT210B, EPMOW; odaberite prema njihovom načinu priključenja i trenutačnoj dostupnosti.
SignalizacijaUpozorenje tijekom kretanja i opcijska rasvjeta.ELDC ili WLT; izlazni napon i funkciju.
Nadizna vrataPrilagodba putanje vučne poluge.SPA5 za odgovarajuća nadizna vrata; kod opružne izvedbe provjerite može li se montirati bez SPA5.
Servisno podešavanjeDetaljno podešavanje i dijagnostika putem BusT4.Oview + IBT4N.
Rezervno napajanjeKretanje pri nestanku mrežnog napajanja.PS324 ovisno o verziji upravljačke jedinice; dostupnost odgovarajućeg rezervnog napajanja provjerite kod nas. Nemojte ga zamijeniti za PS124 iz serije SPIDER.

Sadržaj kompleta i ostali pogoni za garažna vrata

Usporedite način pogona, brzinu, upravljanje i ograničenja konkretnih vrata. Veća sila ni veća brzina same po sebi ne jamče prikladnost. Sigurnosni pribor i pričuvno napajanje odabiru se zasebno.

Komplet s remenomKomplet s remenom i Wi-Fi vezomBrzi komplet SPY
NICE SPIDER800
NICE SPIDER800
800 N; tračnica s remenskim pogonom SR32B 3,2 m i MYGO4. Bez ugrađenog Wi-Fi-ja.
NICE SPIDER800W
NICE SPIDER800W
800 N; SR32B 3,2 m i MYGO4. Ugrađeni Wi-Fi u MCU2.
NICE SPYKIT 650 HS BD
NICE SPYKIT 650 HS BD
650 N; brzina do 0,24 m/s. SPYBOX BHS, OXIBD i ON3EBD; tračnica SPYRAIL.

Za koja su garažna vrata prikladna vrata SPY650HS

Komplet je namijenjen za sekcijska vrata do 10,5 m² ili podizna vrata do 11,5 m². Orijentacijske dimenzije navedene su u nastavku kao širina × visina; ovise o vrsti i duljini tračnice. Provjerite i uravnoteženost, otpor te prostor za montažu. Sama površina nije dovoljna.

Vrsta vrataTračnica 3,2 mTračnica 4 m
Sekcijska4,2 × 2,5 m3,2 × 3,3 m
Neizbočena podizna vrata sa SPA54,0 × 2,3 m3,0 × 3,1 m
Izbočena podizna vrata sa SPA5 / opružna bez SPA54,0 × 2,8 m3,3 × 3,5 m

Motor ima maksimalnu silu 650 N i nazivnu silu od 200 N. Newtoni nisu masa vrata izražena u kilogramima. Za uporabu u stambenim prostorima vrata se moraju moći lako pomicati rukom, uz otpor od najviše 150 N; loše opruge ni zapinjanje nemojte kompenzirati većom snagom motora.

Što znači otvaranje za otprilike 8,5 s

Podatak otprilike 8,5 s temelji se na tipičnim vratima visine 2 m i ne uključuje ubrzavanje ni usporavanje. To nije zajamčeno vrijeme cijelog ciklusa kretanja bilo kojih vrata. Maksimalna brzina iznosi 0,24 m/s; stvarno vrijeme ovisi o postavkama, hodu i opterećenju.

Radno opterećenje

OgraničenjeVrijednost
Ciklusi na satNajviše 30
Ciklusi na danNajviše 300
Ciklusi bez stankeNajviše 12

Jedan ciklus podrazumijeva potpuno otvaranje i zatvaranje. Riječ je o gornjim granicama za prikladna vrata, a ne o obvezi pogona da podnese isti broj ciklusa pri bilo kakvom otporu i temperaturi. Produljenje tračnice ne povećava dopuštenu površinu vrata. Ako želite provjeriti odabir, pošaljite nam vrstu i dimenzije vrata te predviđeni način uporabe.

Montaža tračnice SPYRAIL, motora i SPYBOX BHS

Prije montaže isključite mrežno i pričuvno napajanje. Provjerite opruge, uravnoteženost i ručno pomicanje vrata. SPY650HS kao kolica kreće se izravno po tračnici sa zupcima; ne upotrebljava remen ni lanac. Motor se napaja istosmjernom strujom od 24 V preko tračnice i izoliranog unutarnjeg profila.

Tračnica mora biti električki odvojena od vrata i okolnih vodljivih konstrukcija. Upotrijebite isporučene izolacijske elemente. Dodir tračnice s metalnim vratima ili oštećena izolacija mogu uzrokovati kratki spoj; isto montažno rješenje kao za SR32B nije prikladno.

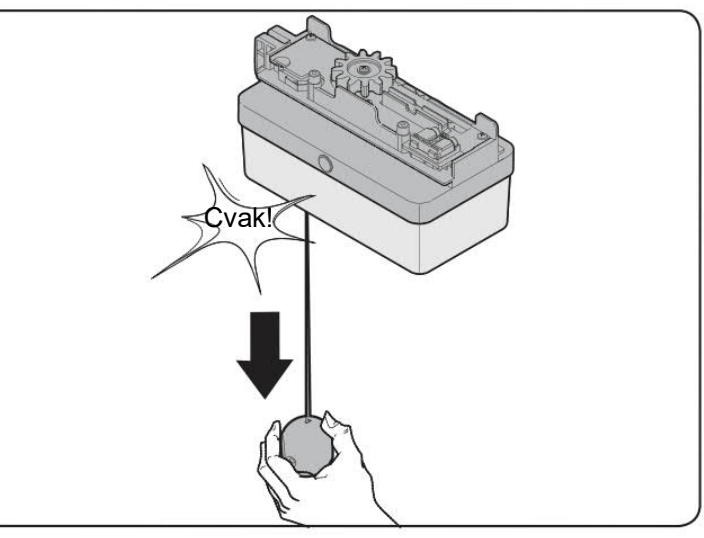

  1. Otpustite motor užetom i provjerite slobodno kretanje zupčanika. Kod dvodijelne tračnice spojite oba profila, učvrstite spojnicu i umetnite traku u izolacijski profil bez deformiranja.
  2. Umetnite motor u ispravnom smjeru. Pri izvlačenju dviju transportnih traka oba kontaktna elementa moraju se učvrstiti prema uputama na montažnoj slici. Nemojte gurati motor preko nepravilno izvučenih kontakata.
  3. Postavite oba podesiva graničnika i završni dio za napajanje. Njegov položaj mora odgovarati spoju MOT i smjeru kretanja.
  4. Tračnicu pričvrstite u osi vrata, poravnajte je sa stropom te je čvrsto usidrite uz upotrebu isporučene izolacije. Stropne nosače skratite tako da budu u ravnini s tračnicom i da ne blokiraju kolica.
  5. Ruku pričvrstite na prikladno ojačan dio vrata. Podesite graničnike zatvaranja i otvaranja te čvrsto zategnite njihove vijke.
  6. SPYBOX BHS pričvrstite na zid na mjesto prikladno za sigurno upravljanje i servisiranje. Uže za otpuštanje mora biti dostupno na visini manjoj od 1,8 m. Upravljački elementi moraju biti izvan dosega pokretnih dijelova, obično najmanje 1,5 m iznad poda.

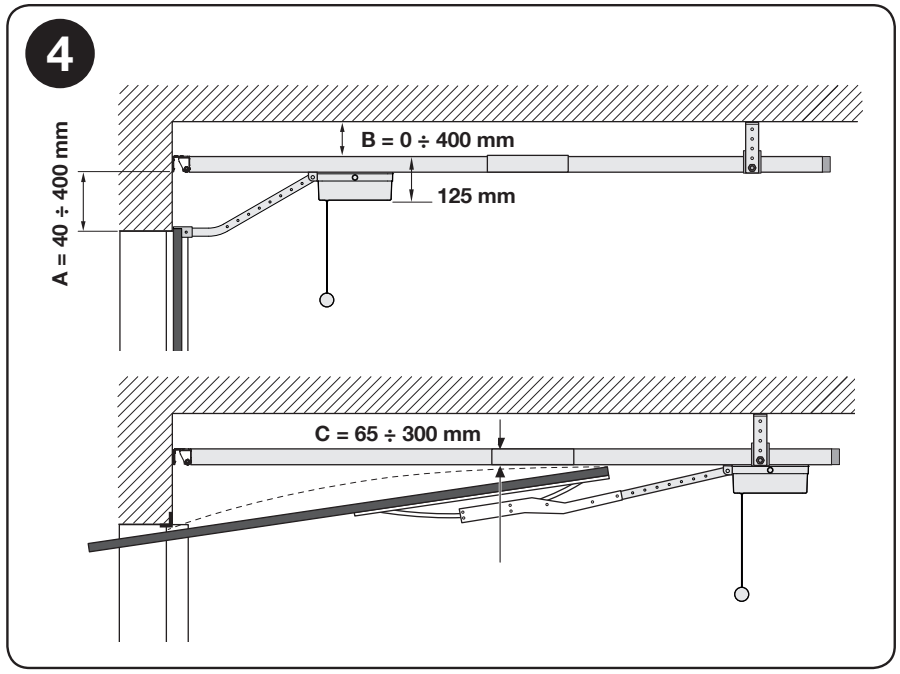

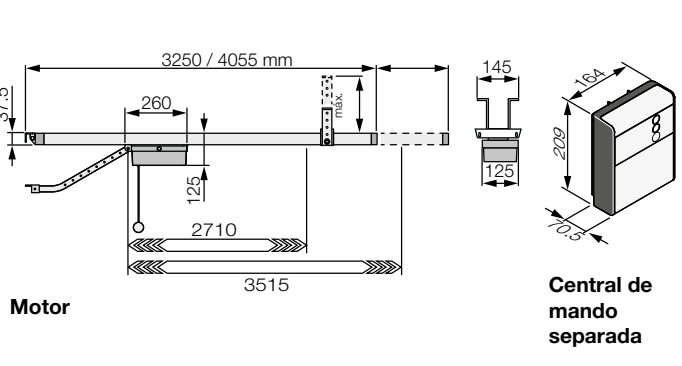

Prostor za montažu SPY: A, B i razmak C od najviše točke vrata

U označenom položaju pridržavajte se vrijednosti A = 40–400 mm, B = 0–400 mm, C = 65–300 mm. C je razmak tračnice od najviše točke vrata tijekom kretanja.

Kabeli

PriključakPresjek / najveća duljina
MOT – napajanje tračnice2 × 1 mm²; 5 m; isporučeni kabel.
BlueBUS2 × 0,75 mm²; 20 m; uređaji spojeni paralelno.
INP1 / INP2 / STOP2 × 0,5 mm²; 20 m.
FLASH2 × 0,5 mm²; 20 m.
AntenaRG58; 10 m; zaseban koaksijalni kabel.
Mrežno napajanje3 × 1 mm²; 230 V AC 50/60 Hz; zaštitni vodič i prikladan rastavni uređaj.

Mrežno napajanje priključuje električar. Niskonaponske vodove odvojite od mrežnog napajanja i zaštitite od povlačenja, pomicanja vrata i prignječenja. Napajanje od 230 V ne smije se dovoditi na ulaze za dodatnu opremu.

SPYBOX BHS: priključne stezaljke i polaritet

Ove priključne stezaljke pripadaju SPYBOX BHS s BlueBUS-om. Osnovni SPYBOX s relejnom PHOTO koristi drukčije ožičenje. Prije rada provjerite oznaku stvarno ugrađene jedinice.

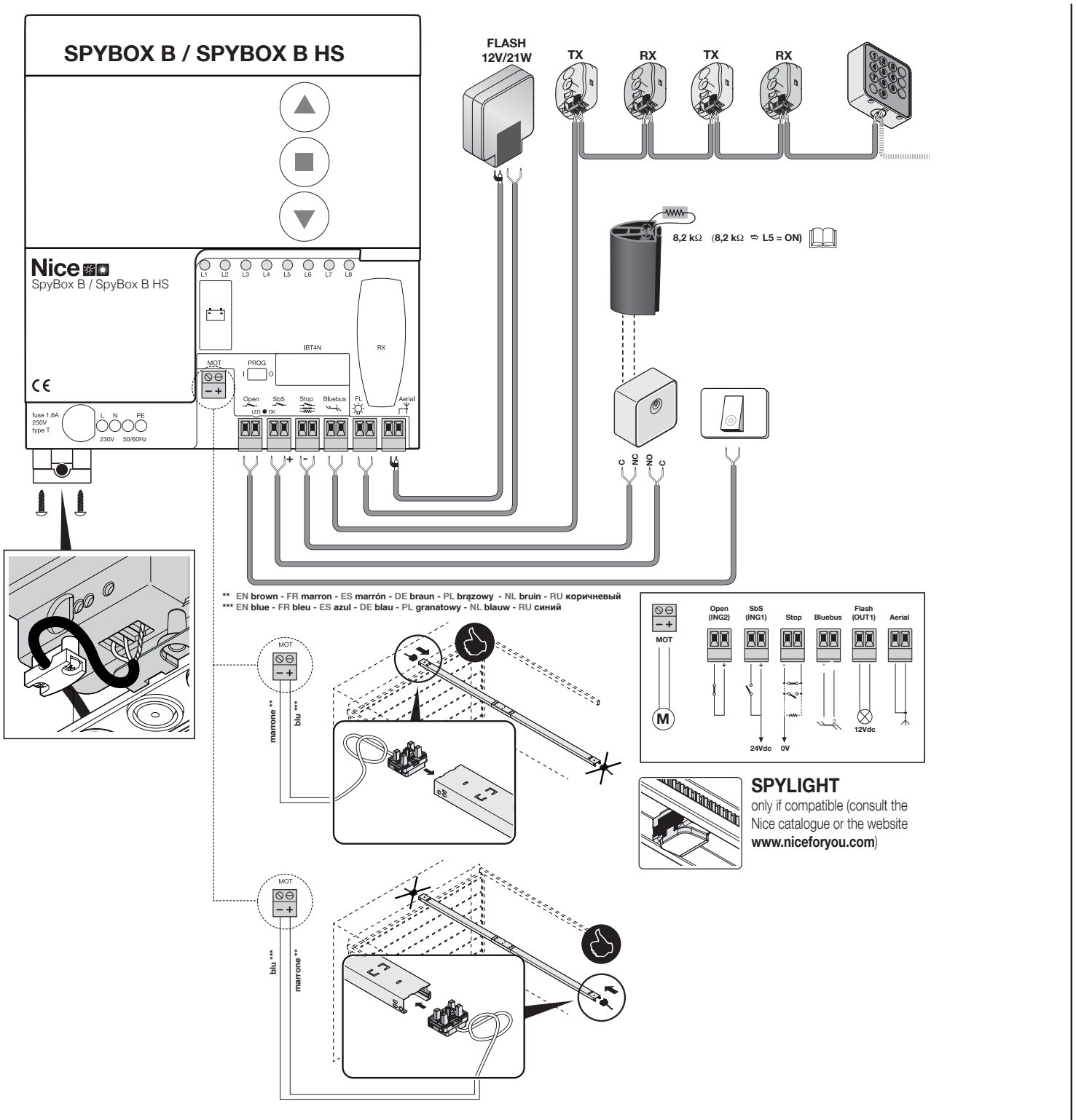

Ožičenje SPYBOX B/HS: pogonska staza, BlueBUS, naredbe, STOP, signalna svjetiljka i antena

Priključne stezaljkeFunkcija / priključak
MOT − / +24 V DC za napajanje pogonske staze. Pridržavajte se oznaka − / + i orijentacije napojnog dijela prema slici. Promjenu smjera obavite uz isključeno napajanje.
BlueBUSDvožična komunikacija i napajanje kompatibilnih uređaja; bez polariteta +/−.
Open / INP2Uobičajeno beznaponski kontakt NO između Open i njegove zajedničke stezaljke +. Funkciju mijenja parametar INP2.
SbS / INP1Beznaponski kontakt NO između SbS i njegove zajedničke stezaljke +; impulsna naredba.
STOPSigurnosni ulaz prema GND-u; NO, NC ili 8,2 kΩ, tip se prepoznaje tijekom prepoznavanja uređaja. Sam kontakt nema polaritet.
FLASH / OUT1Tvornički način rada signalne svjetiljke 12 V DC / 21 W; programabilno 24 V DC / 25 W. Odaberite način rada prema stvarnom opterećenju.
AERIALZaseban ulaz za koaksijalnu antenu; središnji vodič i oplet spojite prema detaljnom prikazu, ne služi za napajanje.
L / N / PEMrežni napon 230 V AC i zaštitni vodič; odvojeno od motora i dodatne opreme.

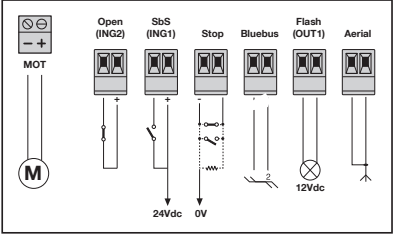

Orijentacija priključne pločice SPYBOX BHS i označene zajedničke stezaljke

Napajanje vanjskog upravljanja: plus i minus

Uz istu orijentaciju kao na slici, desna stezaljka para STOP = GND, minus (−) i lijeva stezaljka para SbS = napajanje, plus (+). Oznaka „24 Vdc” uz stezaljku ne zamjenjuje provjeru dopuštenog raspona priključenog uređaja: pomoćni izvor ima 30 V DC, toleranciju −20 % / +5 %, dakle približno 24–31,5 V DC, a najviše 100 mA ukupno. Upotrijebite samo uređaj prikladan za cijeli taj raspon.

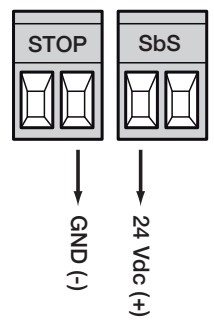

Pomoćno napajanje SPYBOX-a: desna stezaljka STOP minus, lijeva SbS plus

Tipkalo ili relej upravljačkog modula

Naredba se generira beznaponskim kontaktom NO između INP1 (SbS) i zajedničke stezaljke + ovog para. Ako modul treba napajanje, zasebno ga priključite na provjereni plus i minus. Na ulaz za naredbu nemojte dovoditi izlazni napon modula.

Sigurnosni rub STOP

Promjena naučenog stanja STOP-a odmah zaustavlja kretanje i pokreće kratku promjenu smjera. NO kontakte možete spojiti paralelno, a NC kontakte serijski. Za nadzirani otporni sigurnosni rub 8,2 kΩ aktivirajte test STOP 8K2 i zatim pokrenite prepoznavanje uređaja. Kombinacije različitih vrsta spojite prema njihovim shemama; obična sklopka nije istovjetna nadziranom sigurnosnom rubu.

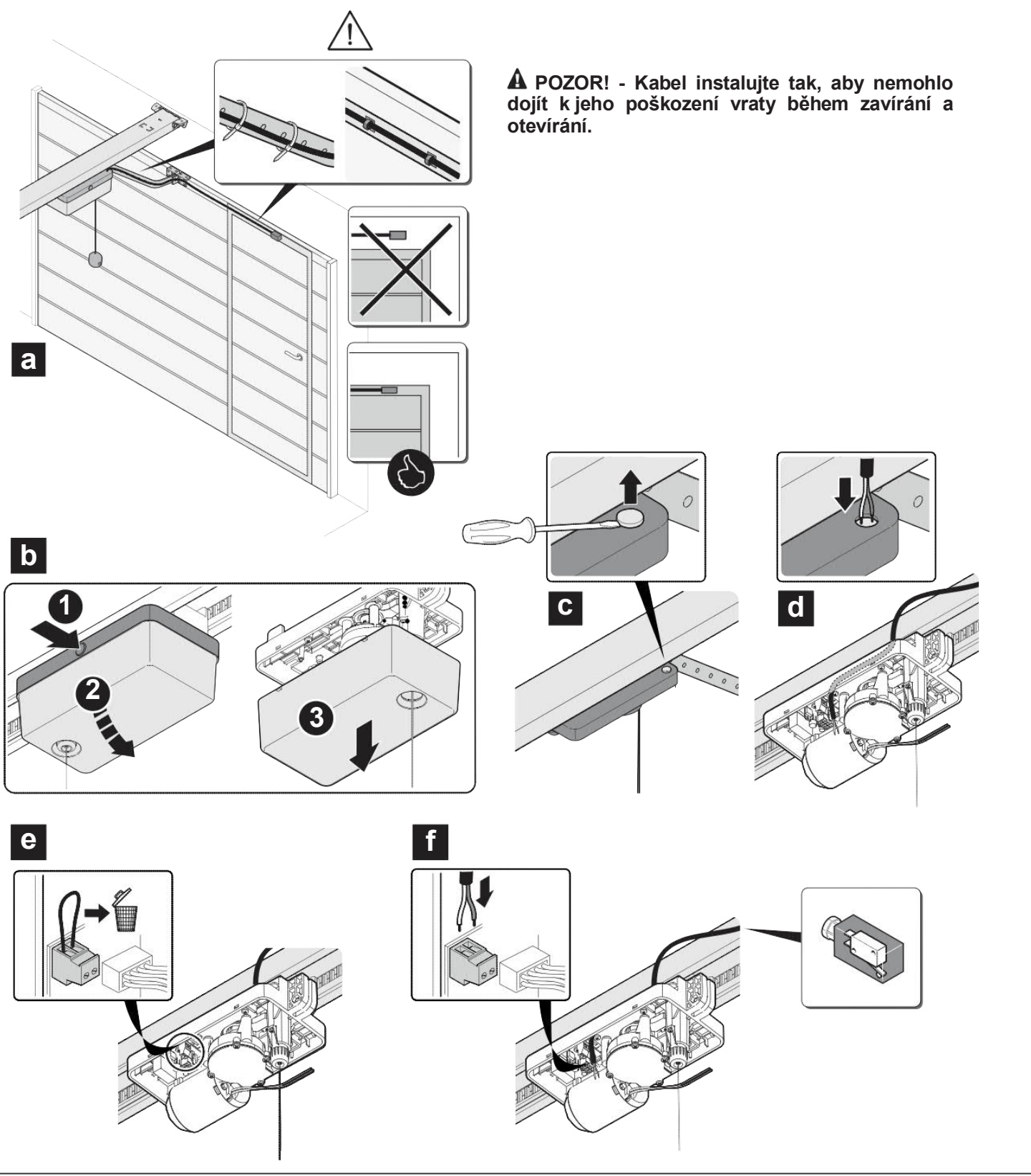

Vrata s ugrađenim prolaznim vratima

Na ploči motora s pogonom nalazi se zaseban par 1–2 za sigurnosni mikroprekidač NC. Kada su prolazna vrata otvorena, motor mora biti blokiran. Uz isključeno napajanje uklonite premosnik i spojite kontakt dimenzioniran za najmanje 10 A; kabel duljine najviše 3 m, presjeka najmanje 1 mm². Osigurajte ga od priklještenja. Kontakt nema polaritet i nije izlaz za napajanje.

Sigurnosni kontakt ugrađenih prolaznih vrata na stezaljkama 1–2 motora SPY

Fotocelije BlueBUS

EPSB, EPMB ili EPLB spojite TX i RX paralelno na par BlueBUS. Riječ je o spoju bez polariteta. Relejne NC fotocelije ne smiju se spajati na ovu sabirnicu kao zamjena za dvožični uređaj.

  1. Dok je napajanje isključeno, postavite iste premosnike na TX i RX jednog para. Svaki sljedeći par mora imati drugu adresu.
  2. Poravnajte odašiljač i prijamnik te dovršite ožičenje. Odaberite funkciju prema zaštićenom prostoru.
  3. Nakon dodavanja, uklanjanja ili promjene adrese ponovite prepoznavanje uređaja i testirajte svaki par.

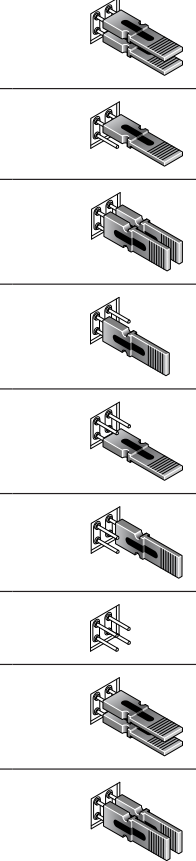

AdresaFunkcijaPremosnici TX / RX
PHOTOPri zatvaranju mijenja smjer u otvaranje; h = 50 cm.Premosnici TX i RX za adresu PHOTO
PHOTO IIPri zatvaranju mijenja smjer u otvaranje; h = 100 cm.Premosnici TX i RX za adresu PHOTO II
PHOTO 1Pri zatvaranju privremeno se zaustavlja i mijenja smjer; h = 50 cm.Premosnici TX i RX za adresu PHOTO 1
PHOTO 1 IIPri zatvaranju privremeno se zaustavlja i preokreće smjer; h = 100 cm.Premosnici TX i RX za adresu PHOTO 1 II
PHOTO 2Pri otvaranju zaustavlja kretanje.Premosnici TX i RX za adresu PHOTO 2
PHOTO 2 IIPri otvaranju zaustavlja kretanje.Premosnici TX i RX za adresu PHOTO 2 II
PHOTO 3Pri otvaranju i zatvaranju privremeno se zaustavlja i preokreće smjer otvaranja.Premosnici TX i RX za adresu PHOTO 3
FA1Naredba za otvaranje; potrebne su odgovarajuće fotoćelije i preinaka premosnika A.Premosnici TX i RX za adresu FA1
FA2Druga naredba za otvaranje; potrebne su odgovarajuće fotoćelije i preinaka premosnika A.Premosnici TX i RX za adresu FA2

Povećajte sve premosnike. Za FA1/FA2 nemojte preinačavati uređaj bez provjere njegovih vlastitih uputa; oni imaju funkciju naredbe, a ne uobičajene zaštite pri zatvaranju.

Signalna svjetiljka ELDC ili WLT i antena

Za ELDC prikladna je osnovna bljeskalica FLASH 12 V DC; dopuštena snaga ovog načina rada iznosi 21 W. ELDC ima ulaz napajanja FLASH za 12–36 V DC. Kod WLT odaberite odgovarajući način rada 24 V i provjerite i njegovu postavku. Napon mijenja razinu II/L4; ne smije se mijenjati bez provjere priključenog opterećenja.

Na signalnoj svjetiljci razlikujte FLASH od AERIAL. Za FLASH na prikazanom detalju ELDC nije naveden redoslijed +/−; nemojte ga preuzimati s pomoćnog priključka STOP/SbS. Antenu priključite zasebnim koaksijalnim kabelom, središnji vodič i oplet prema shemi.

Signalna svjetiljka ELDC: napajanje FLASH i zasebna antena AERIAL

Prvo pokretanje i učenje SPYBOX BHS

Najprije namjestite i učvrstite mehaničke graničnike, spojite sigurnosne uređaje i učvrstite motor približno na polovici putanje. Tijekom učenja cijeli prostor vrata mora biti slobodan. Na ovoj se jedinici koristi prekidač PROG, tipke OPEN, STOP/SET i CLOSE te LED-ice L1–L8.

1. Prepoznavanje BlueBUS-a i STOP-a

  1. Pomaknite PROG ulijevo na I, odnosno u način programiranja. Pokrenite prepoznavanje i bez dodatne opreme.
  2. Držite OPEN + STOP/SET približno 3 s; pustite kada L1 + L2 počnu brzo treperiti.
  3. Pričekajte da prepoznavanje završi. Tijekom rada releji se mogu aktivirati. Zatim vratite PROG udesno na 0.

2. Prepoznavanje položaja vrata

  1. Provjerite oba graničnika i učvršćenje motora. Za izvođenje postupka pomaknite PROG ulijevo na I.
  2. Držite STOP/SET + CLOSE približno 3 s; pustite kada L3 + L4 počnu brzo treperiti.
  3. Pogon mora izvršiti zatvaranje → otvaranje → zatvaranje. Pričekajte da se cijeli slijed završi.
  4. Vratite PROG udesno na 0, a zatim isprobajte uobičajeno upravljanje.

Ako je prvi pokret u smjeru otvaranja, odmah zaustavite učenje. Odspojite mrežno napajanje i pričuvno napajanje, provjerite orijentaciju napojnog dijela i zamijenite priključak motora MOT prema uputama za montažu. Ponovno pokrenite učenje. Nemojte zamijeniti vodiče BlueBUS-a ili STOP-a kako biste ispravili smjer motora.

Ispitivanje prije uobičajenog rada

  • Ponovite otvaranje i zatvaranje; provjerite graničnike, usporavanje, nosače i ravnomjeran rad.
  • Ispitajte STOP, svaku fotoćeliju kod TX-a, RX-a i u sredini zrake te sigurnosni kontakt prolaznih vrata ako su ugrađena.
  • Provjerite ručno deblokiranje, ponovno učvršćivanje i odziv upravljača na odgovarajućem prijemniku.
  • Tehničar će izmjeriti sile udara i postaviti najmanju vrijednost potrebnu za sigurno kretanje. Nemojte nadoknađivati zapinjanje povećanjem sile.
  • Korisniku predajte upute i plan održavanja. Prolazite samo kroz potpuno otvorena vrata koja miruju.

Programiranje SPYBOX BHS

PROG ulijevo = I, programiranje. PROG udesno = 0, uobičajeno upravljanje. U načinu programiranja tipke OPEN / CLOSE služe za odabir stavki; naredbe za kretanje su blokirane. Ako vrata nakon postavljanja ne reagiraju, najprije provjerite položaj prekidača PROG.

Razina I – funkcije ON / OFF

  1. Pomaknite PROG ulijevo. Držite STOP/SET 3 s, dok L1 ne počne treperiti, pa pustite.
  2. Tipkama OPEN / CLOSE odaberite LED funkcije. Kratkim pritiskom na STOP/SET promijenite stanje: svijetli = ON, ne svijetli = OFF.
  3. Između koraka nemojte prekoračiti 10 s. Pričekajte 10 s bez pritiskanja tipki ili vratite PROG udesno da biste završili.
LED – funkcijaZnačenje / stanje
L1 – Automatsko zatvaranjeON: nakon potpunog otvaranja zatvara se nakon pauze postavljene u II/L1. OFF: čeka naredbu.
L2 – Zatvaranje nakon aktiviranja fotoćelijeON: nakon završetka prolaska kroz fotoćeliju pokreće zatvaranje. Zahtijeva ugrađene i ispitane fotoćelije.
L3 – Uvijek zatvoriON: nakon ponovne uspostave napajanja pokreće zatvaranje uz 3 s prethodnog treperenja.
L4 – Stanje pripravnostiON: nakon 1 minute neaktivnosti ograničava napajanje izlaza i odašiljača BlueBUS. Provjerite ovisnu dodatnu opremu.
L5 – Test STOP 8K2ON: prije manevra testira otpornu letvu od 8,2 kΩ. Nakon aktivacije potrebno je upariti uređaje; nije prikladno za samostalni NC/NO kontakt.
L6 – Blokada OPEN / CLOSEON: isključuje tipke za kretanje na kućištu u uobičajenom položaju PROG 0.
L7 – Zabrana učenja unutarnjeg radijaON: onemogućuje pohranu novih daljinskih upravljača u ugrađeni radio. Ne mijenja memoriju zasebnog OXIBD-a.
L8 – Isključivanje unutarnjeg radijaUnutarnji prijamnik ne reagira na pohranjene daljinske upravljače. OXIBD se podešava zasebno.

U uobičajenom položaju PROG 0 LED-ice L1–L8 su ugašene i kada su funkcije aktivne. Stoga ugašene LED-ice tijekom uobičajenog rada ne znače da je svaka funkcija isključena.

Razina II – vrijednosti parametara

  1. Pomaknite PROG ulijevo i držite STOP/SET 3 s dok LED L1 ne počne treperiti; otpustite.
  2. Pomoću OPEN / CLOSE odaberite ulaznu LED-icu željenog parametra.
  3. Držite STOP/SET. Nakon 3 s prikazuje se LED-ica vrijednosti. I dalje držite STOP/SET i pomoću OPEN / CLOSE odaberite novu vrijednost.
  4. Otpustite STOP/SET. Pričekajte 10 s bez pritiskanja tipki ili vratite PROG udesno.

Podebljano istaknute vrijednosti tvorničke su postavke; mjerodavna je stvarna postavka ploče. Kod L8 pokreće se postupak rada s radijem; ne radi se o trajnoj postavci. Postoci brzine i sile imaju različito značenje.

Ulazna LED-ica – naziv i opisLED-ica postavke – vrijednost
L1 – Pauza
Koristi se pri automatskom zatvaranju I/L1 ON.
L1 – 10 s
L2 – 20 s
L3 – 40 s
L4 – 60 s
L5 – 80 s
L6 – 120 s
L7 – 160 s
L8 – 200 s
L2 – Način rada
Slijed naredbi korak-po-korak. L7/L8 se ne upotrebljavaju.
L1 – otvaranje – stop – zatvaranje – stop
L2 – otvaranje – stop – zatvaranje – stop
L3 – otvaranje – zatvaranje – otvaranje – zatvaranje
L4 – zajednički ulaz
L5 – kretanje dok je naredba pritisnuta
L6 – industrijski način rada
L7 – ne upotrebljava se
L8 – ne upotrebljava se
L3 – Brzina motora
Postotak maksimalne vrijednosti. V1 = 30 %, V2 = 50 %, V3 = 75 %, V4 = 100 %.
L1 – 30 %
L2 – 50 %
L3 – 75 %
L4 – 100 %
L5 – otvaranje 75 %, zatvaranje 30 %
L6 – otvaranje 75 %, zatvaranje 50 %
L7 – otvaranje 100 %, zatvaranje 50 %
L8 – otvaranje 100 %, zatvaranje 75 %
L4 – FLASH / OUT1
Način rada mora odgovarati naponu i namjeni opterećenja.
L1 – indikator otvorenosti vrata
L2 – aktivan kada su vrata zatvorena
L3 – aktivan kada su vrata otvorena
L4 – signalna svjetiljka 12 V DC / 21 W
L5 – signalna svjetiljka 24 V DC / 25 W
L6 – električna blokada
L7 – magnetski zasun
L8 – radijski kanal 2
L5 – Sila motora
Otvaranje / zatvaranje; postotak regulacije, a ne udarna sila u N.
L1 – 25 / 25 %
L2 – 50 / 50 %
L3 – 75 / 75 %
L4 – 100 / 100 %
L5 – 75 / 25 %
L6 – 75 / 50 %
L7 – 100 / 50 %
L8 – 100 / 75 %
L6 – Osjetljivost na prepreku
Otvaranje / zatvaranje. Veći broj znači veću osjetljivost i manju dopuštenu silu.
L1 – isključena
L2 – 60 / 60 %
L3 – 60 / 70 %
L4 – 60 / 80 %
L5 – 60 / 90 %
L6 – 70 / 70 %
L7 – 70 / 80 %
L8 – 70 / 90 %
L7 – INP2
Vrsta kontakta i funkcija ulaza Open; zajednički priključak +.
L1 – SbS, NO
L2 – otvaranje, NO
L3 – zatvaranje, NO
L4 – djelomično otvaranje 1, NO
L5 – STOP, NC
L6 – PHOTO pri zatvaranju, NC
L7 – PHOTO1 pri otvaranju i zatvaranju, NC
L8 – PHOTO2 pri otvaranju, NC
L8 – Upravljanje unutarnjim radiom
Odnosi se na ugrađeni FLOR prijamnik, a ne na isporučeni OXIBD.
L1 – pohraniti cijeli daljinski upravljač u načinu rada 1
L2 – način rada 2 – SbS
L3 – način rada 2 – djelomično otvaranje
L4 – način rada 2 – otvaranje
L5 – način rada 2 – zatvaranje
L6 – način rada 2 – STOP
L7 – način rada 2 – rasvjeta
L8 – izbrisati jedan kod

Nakon promjene sile, osjetljivosti ili brzine ponovite ispitivanje sigurnosti i mjerenje sila. Pri uporabi drugog načina rada izlaza odspojite opterećenje koje više ne odgovara njegovoj funkciji.

ON3EBD uparite s isporučenim OXIBD-om

Ovaj komplet sadrži utični dvosmjerni prijamnik OXIBD i trodijelni daljinski upravljač ON3EBD. ON3EBD u dvosmjernom načinu rada pohranite pomoću tipke A na OXIBD-u, a ne preko izbornika L8 na ploči. SPYBOX BHS dodatno ima vlastiti jednosmjerni FLOR prijamnik. Pri uporabi OXIBD-a unutarnji radio može se isključiti putem I/L8 ON.

OXIBD: način 1 – cijeli daljinski upravljač

  1. Na OXIBD-u držite tipku A dok se ne upali zelena LED-ica B i otpustite.
  2. Unutar 10 s kratko pritisnite i otpustite jednu upravljačku tipku ON3EBD. Nemojte koristiti tipku i za provjeru statusa.
  3. Uspješno pohranjivanje potvrđuju 3 zelena bljeska B. Sljedeći odašiljač može se dodati tijekom sljedećih 15 s.
Tipka ON3EBDNaredba u načinu 1
1SbS – korak po korak
2Djelomično otvaranje
3Otvoriti
iProvjera statusa uz ispravnu dvosmjernu konfiguraciju; nije četvrti kanal za kretanje.

OXIBD: način 2 – jedna tipka

Na OXIBD-u pritisnite A n puta, ovisno o broju naredbe; LED-ica B potvrdit će broj. U roku od 10 s kratko pritisnite odabranu tipku ON3EBD; uspjeh potvrđuju tri zelena bljeska. Za sljedeću naredbu započnite novi postupak.

BrojNaredba SPYBOX BHS
1SbS
2Djelomično otvaranje 1
3Otvoriti
4Zatvoriti
5STOP
6Zajednički ulaz SbS
7SbS s visokim prioritetom
8Deblokirati i otvoriti
9Deblokirati i zatvoriti
10Otvoriti i blokirati automatiku
11Zatvoriti i blokirati automatiku
12Blokirati automatiku
13Deblokirati automatiku
14Rasvjeta – vremenski programator
15Rasvjeta ON/OFF

Povratna informacija o statusu zahtijeva ispravnu konfiguraciju serije i upravljačke adrese u OXIBD-u. Postupak konfiguracije i pojedinosti potražite u opisu prijamnika OXIBD i njegovom PDF-u za montažu. Uparivanje odašiljača razlikuje se od identifikacije upravljačke jedinice.

Brisanje memorije OXIBD-a

Brisanjem se gube pohranjeni daljinski upravljači. Držite A i nakon što se B upali, a zatim ugasi. Kad započne sljedeća serija bljeskova, otpustite točno pri 3. bljesku za brisanje svih odašiljača ili pri 5. bljesku za brisanje cijele memorije prijamnika. Pri 7. bljesku brišu se samo serija/adresa BusT4; nemojte brkati ove postupke.

Nakon brisanja dvosmjernog uparivanja potrebno je izbrisati i pohranu u ON3EBD-u; primijenite postupak resetiranja ON3EBD-a, a zatim ponovno uparite daljinski upravljač. Resetiranje ploče SPYBOX i njezina opcija 6 ne brišu zasebni OXIBD.

Ugrađeni jednosmjerni prijamnik FLOR

Ako koristite kompatibilni jednosmjerni odašiljač u unutarnjem radiju, uđite u II/L8 i odaberite L1 za cijeli odašiljač ili L2–L7 za jednu određenu naredbu. Nakon odabira vrijednosti otpustite STOP/SET i unutar 10 s pošaljite željenu tipku. Tri spora bljeska potvrđuju pohranu; jedan znači da je odašiljač već pohranjen, osam da je memorija puna, a dva brza bljeska da je učenje blokirano. L8 briše poslani pojedinačni kod.

Brisanje memorije SPYBOX BHS

Prije brisanja odredite što želite sačuvati. Prebacite PROG ulijevo na I i držite OPEN + CLOSE dok se ne upali odgovarajuća LED-ica. Otpuštanjem pokrećete odabrani postupak; zatim vratite PROG udesno.

Vrijeme držanja / LED-icaUčinak
3 s / L1Briše postavke i naučenu konfiguraciju; kodove unutarnjeg radija ostavlja sačuvanima.
6 s / L2Briše samo kodove unutarnjeg radija.
10 s / L3Briše postavke i kodove unutarnjeg radija.

Zasebni OXIBD ostaje nepromijenjen; njegovo brisanje provodi se zasebno. Nakon brisanja konfiguracije ponovite učenje uređaja, položaja i cjelokupno ispitivanje vrata.

Dijagnostika i otklanjanje poteškoća

Brojite jednu seriju kratkih bljeskova. Signalna svjetiljka, unutarnje svjetlo, OK/BB i eventualni SPYLIGHT ponovit će seriju nakon stanke od 1 s.

Broj bljeskovaUzrok / sljedeći korak
1BlueBUS
Provjerite kabele i priključene uređaje; nakon promjene ponovite učenje.
2Fotoćelija
Uklonite prepreku, provjerite poravnanje i adrese / ožičenje.
3Ograničenje sile
Provjerite ručno pomicanje, opruge i zapinjanje. Veću silu tehničar podešava tek nakon uklanjanja mehaničkog uzroka i ponovnog ispitivanja.
4STOP
Provjerite rub, kontakte i postavku testa 8K2.
5Memorija parametara
Isključite i ponovno uključite napajanje. Ako se pogreška nastavi, tehničar će provjeriti konfiguraciju; za potpuno brisanje potrebno je ponovno učenje.
6Ne koristi se
Za ovaj model nije navedena pridružena greška.
7Unutarnji električni krug
Isključite sve izvore napajanja na 20–30 s. U slučaju ponavljanja naručite servis.
8Trajni signal
Provjerite je li tipka, relej ili upravljački uređaj trajno uključen na ulazu za naredbu.
9Blokirana automatika
Upotrijebite naredbu Deblokiraj automatiku; prije pokretanja provjerite je li prostor slobodan.
10Nema potrošnje motora tijekom učenja
Provjerite MOT, napojni završni dio, kontakt tračnice i kontakte kolica.
PojavaProvjera
Vrata ne reagiraju, OK dvaput brzo treperiPROG je ostao ulijevo; vratite ga udesno na 0.
OK/BB ne svijetliProvjerite mrežno napajanje i osigurač. Prije zamjene osigurača uklonite uzrok; upotrijebite isti tip.
OK/BB svijetli dulje od 20 sIsključite napajanje na 20–30 s; ako se ponovi, pozovite servis.
L1 + L2 treperePotrebno je naučiti uređaje.
L3 + L4 treperePotrebno je naučiti položaje.
Unutarnje svjetlo brzo treperi 10 sKratki spoj ili prevelika potrošnja MOT-a. Provjerite električnu izolaciju tračnice i uravnoteženost.
Daljinski upravljač svijetli, vrata ne reagirajuProvjerite odgovarajući prijamnik OXIBD, uparivanje i blokadu.

Rezervno napajanje

SPYBOX BHS omogućuje rezervno napajanje PS324. Priključite ga tek nakon dovršetka montaže i programiranja, u predviđeni priključak; prije servisa isključite mrežno napajanje i bateriju. Dostupnost i odgovarajući tip provjerite prilikom narudžbe. Solarno napajanje Solemyo iz uobičajenog SPYBOX B-a nije automatski kompatibilno s brzim BHS-om.

Ručno deblokiranje i zaključavanje

Deblokirajte samo vrata koja miruju. Ako su opruge oštećene, vrata se mogu nekontrolirano spustiti. Ako je garaža dostupna samo kroz ova vrata, unaprijed osigurajte prikladno vanjsko deblokiranje.

  1. Povucite uže prema dolje dok ne začujete dvostruki klik; motor se deblokira i vrata se mogu ručno pomicati.
  2. Za ponovno zaključavanje ponovno povucite uže dok ne začujete dvostruki klik.
  3. Prije električne naredbe provjerite zaključavanje, slobodan prostor i ispravnost sigurnosnih elemenata.

Ručno otpuštanje pokretnog motora SPY užetom

Održavanje i siguran rad

Tehnički pregled planirajte svakih 6 mjeseci. Jednom mjesečno provjerite reverziju pri dodiru donjeg ruba s predmetom visine 50 mm, prema uputama za svoja vrata. Ako provjera ne uspije, nemojte upotrebljavati automatiku i pozovite tehničara.

Nemojte podmazivati tračnicu ni unutarnji metalni profil uljem ili mašću na mjestima kliznih električnih kontakata. Mazivo može pogoršati električni kontakt. Najmanje jednom godišnje, nakon isključivanja mrežnog napajanja i baterije, očistite tračnicu, provjerite izolaciju, pričvršćenost, slobodno ručno kretanje i optiku fotoćelija; zatim ponovno zaključajte motor i ispitajte ga.

Daljinske upravljače držite izvan dohvata djece. Ne prolazite ispod vrata dok se kreću. U slučaju neuobičajene buke, kvara sigurnosnog sustava ili neispravne opruge, sigurno deblokirajte vrata i naručite popravak. Elektroničku opremu i baterije predajte na odgovarajuće sabirno mjesto.

Tehnički podaci SPY650HS / SPYBOX BHS

ParametarVrijednost
PrimjenaGaražna vrata u zaštićenom zatvorenom prostoru.
Motor / upravljanjeSPY650HS / zasebni SPYBOX BHS.
Mreža / motor230 V AC ±10 %, 50/60 Hz / 24 V DC putem tračnice.
Maksimalna / nazivna sila650 / 200 N.
Maksimalna brzina0,24 m/s; uvjeti vremena od 8,5 s.
Maksimalna / nazivna ulazna snaga300 / 190 W; maksimalna potrošnja 1,6 A.
Stanje pripravnosti0,5 W u uvjetima odgovarajućeg načina rada.
Opterećenje30 ciklusa/h, 300 ciklusa/dan, 12 uzastopnih.
Stupanj zaštite / temperaturaIP41 / −20 do +55 °C.
Dimenzije motora260 × 125 × 105 mm; zasebna kutija 209 × 145 × 70,5 mm.
Težina isporukeOvisi o konkretnoj konfiguraciji i isporučenoj tračnici; podatak o kompletu naveden je u gornjem dijelu kartice.
Površina vrataSekcijska vrata do 10,5 m²; podizna vrata do 11,5 m²; dimenzijski i montažni uvjeti.
Pomoćno napajanje30 V DC, −20 % / +5 %, maks. 100 mA; točan plus i minus.
Radio u ovom kompletuOXIBD + ON3EBD; 433,92 MHz, dvosmjerni BD.
RasvjetaUgrađena LED rasvjeta u zasebnoj kutiji; SPYLIGHT je opcionalan, maks. 2 izvan putanje kolica.

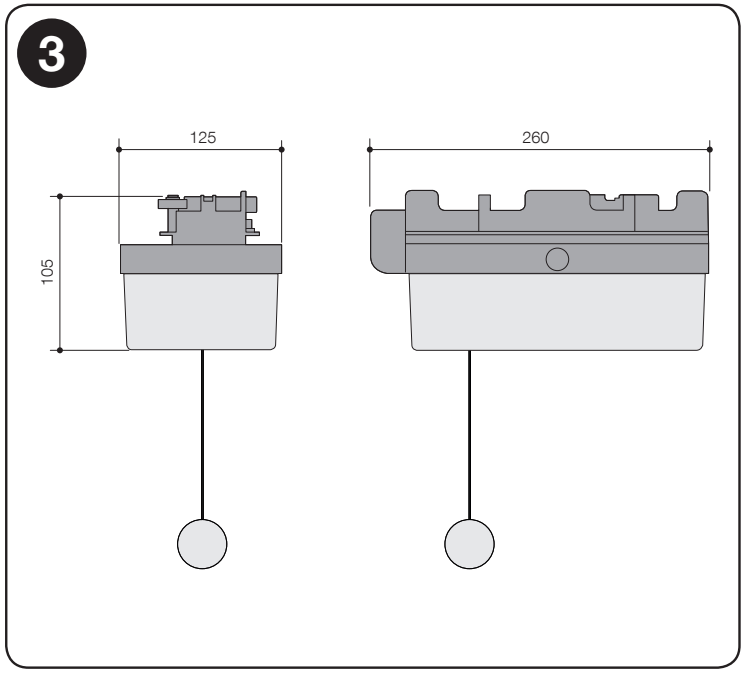

Dimenzije pomičnog motora SPY650HS

Dimenzije vodilice SPY i zasebne upravljačke jedinice

SPY Hi-Speed – prikaz pogona

Kako mogu naručiti ovu robu?

Odaberite način koji vam najviše odgovara:

  1. naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
  2. naručivanje e-poštom: naručite na [email protected]

Pitajte nas što god želite o proizvodu Brz i tih pogon NICE Spykit 650 HS BD

Proizvod: Brz i tih pogon NICE Spykit 650 HS BD
Ime:
E-pošta:
Telefon:
Poruka:
Ova je stranica zaštićena uslugom Google reCAPTCHA.
