NICE EPSB - Era Photocell Slim - fotoćelije s povezivanjem BlueBUS, (1 par)
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
72,10 € s PDV-om
| Težina |
|---|
| 0,28 kg |
Opis proizvoda NICE EPSB - Era Photocell Slim - fotoćelije s povezivanjem BlueBUS, (1 par)
Potpuno kompatibilna zamjena fotoćelija NICE MOFB u uskom SLIM dizajnu.
Vanjske sigurnosne fotoćelije NICE EPSB (tehničke specifikacije) postavljaju se jedna nasuprot drugoj u širini prolaza vrata ili na bilo kojem mjestu na kojem postoji opasnost da vrata udare u prepreku. Stvaraju infracrvenu zraku na optičkoj osi, a kad se ona prekine, šalju signal vratima da zaustave kretanje. Mogu se upotrebljavati samo s uređajima koji podržavaju tehnologiju NICE BlueBUS.
Ugradnja fotoćelija NICE EPSB

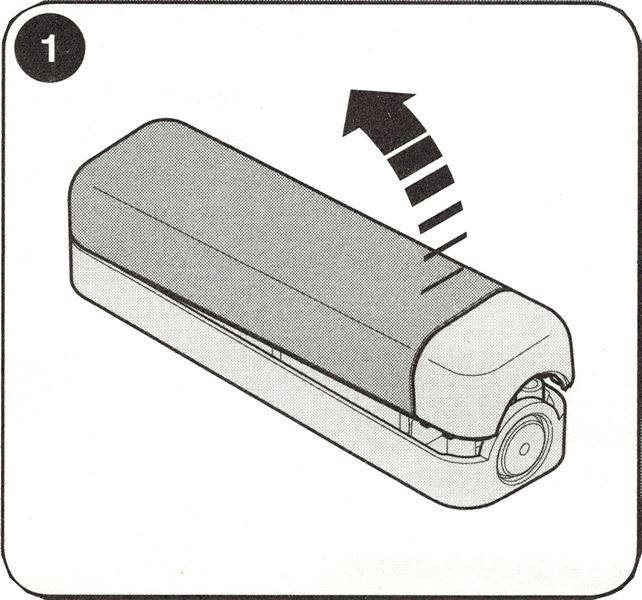

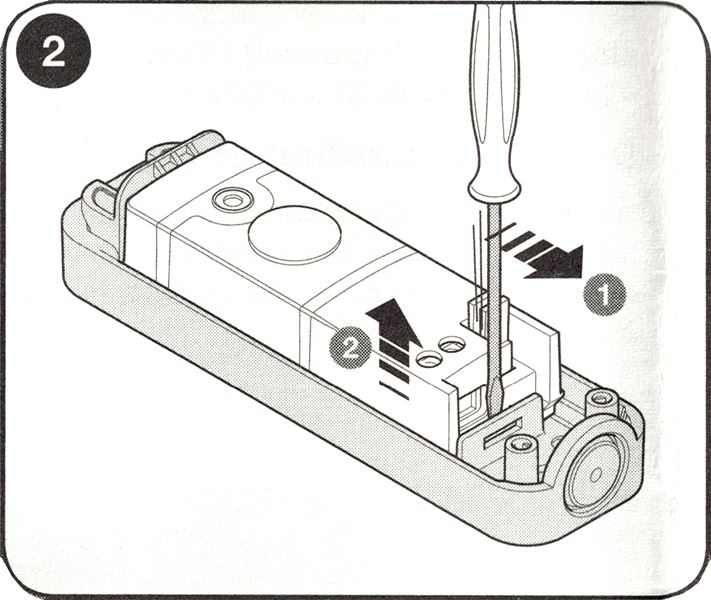

| 1. Otvorite fotoćeliju | 2. Izvucite elektroniku prema strelicama na slici |
|---|---|
 |
 |

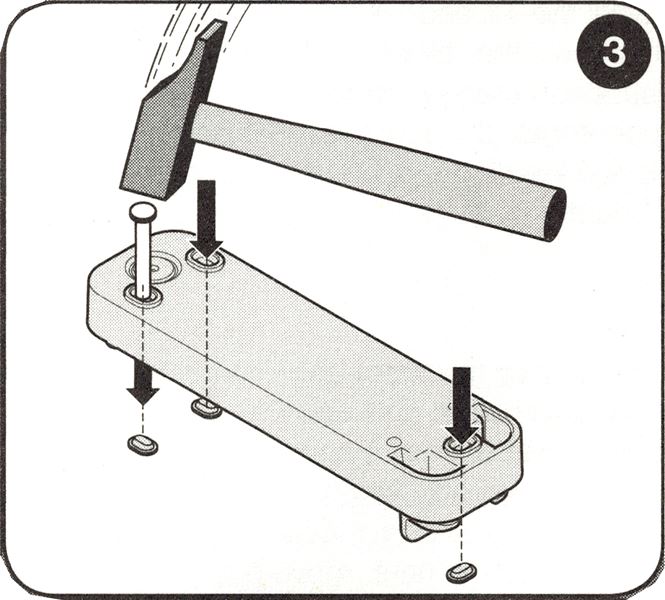

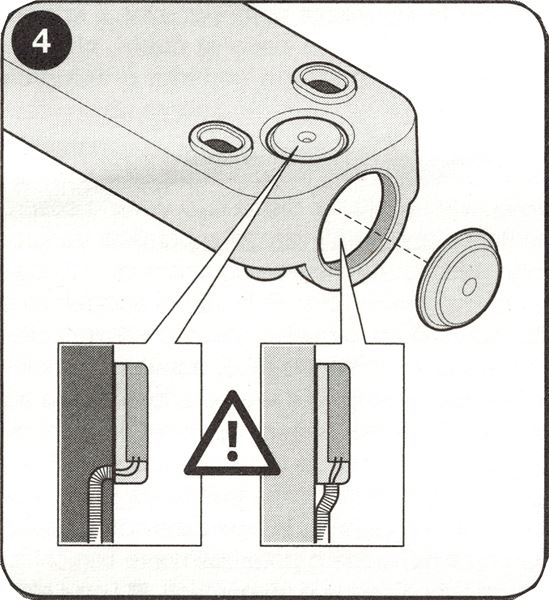

| 3. Probijte rupe potrebne za ugradnju | 4. Probijte potreban otvor za kabel |
 |
 |

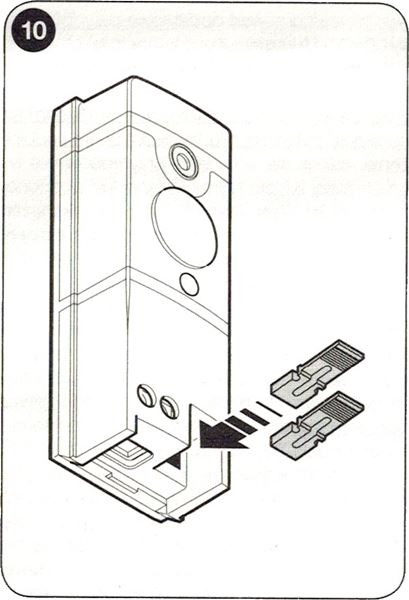

| 5. Pogledajte primjere situacija, kako biste utvrdili gdje postaviti fotoćelije na mjestu ugradnje. | 6. Ovisno o položaju fotoćelija na mjestu ugradnje, postavite adresne kratkospojnike prema tablici. |
|
 |

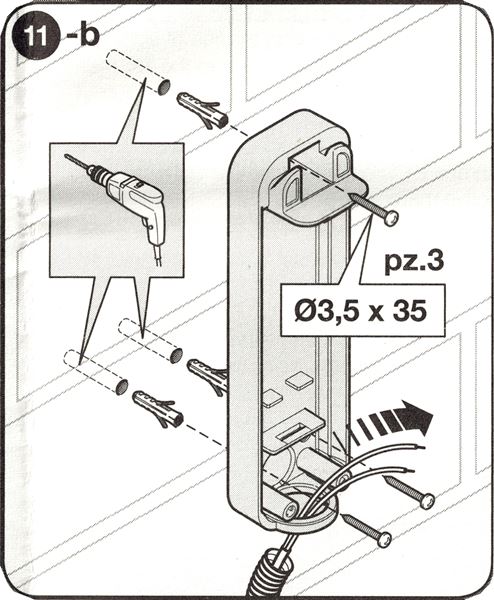

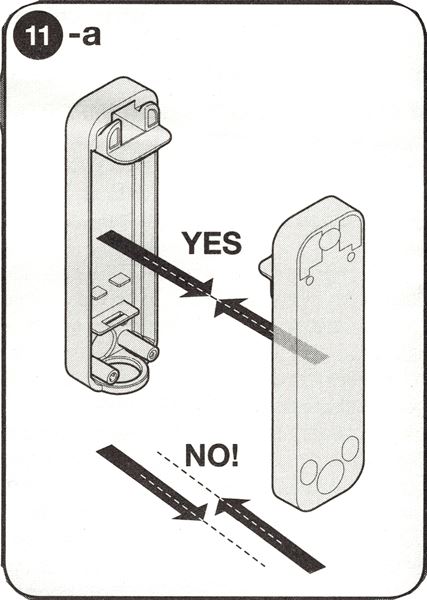

| 7. Postavite fotoćelije jednu nasuprot drugoj pod pravim kutom | 8. Pričvrstite kućišta fotoćelija na zid ili stup |
 |
 |
| 9. Spojite kabele fotoćelija (prije toga, naravno, isključite napajanje) | 10. Umetnite spojenu elektroniku fotoćelija u njihova kućišta i uključite napajanje. Pokrenite postupak prepoznavanja spojenih uređaja na upravljačkoj jedinici pogona. |
 |
 |

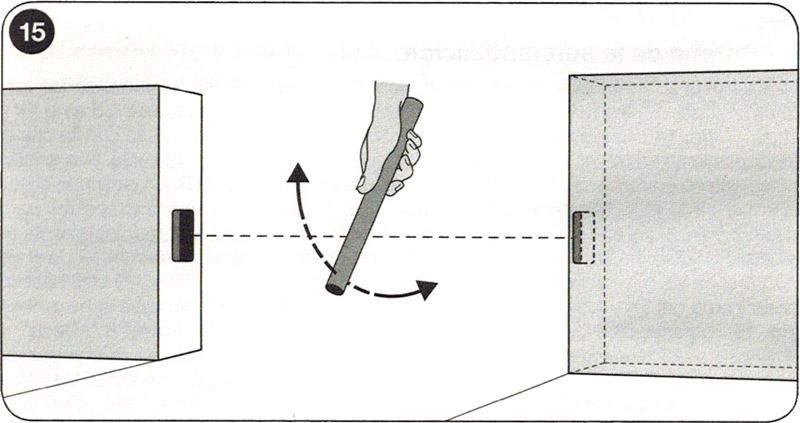

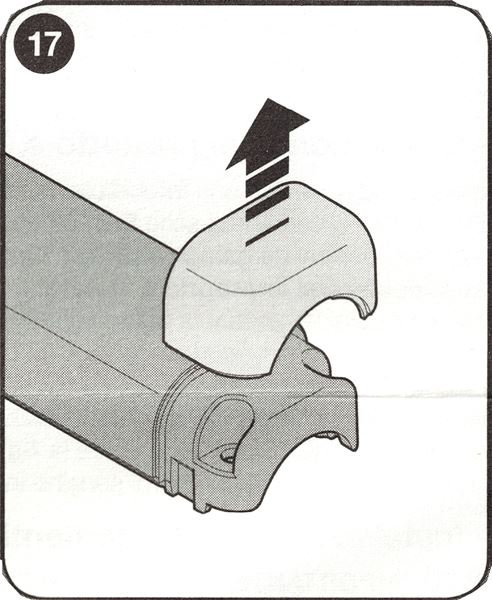

| 11. Ispitajte fotoćelije. Ako naiđete na problem, slijedite upute za dijagnostiku | 12. Skinite poklopac s kućišta fotoćelije |
 |
 |

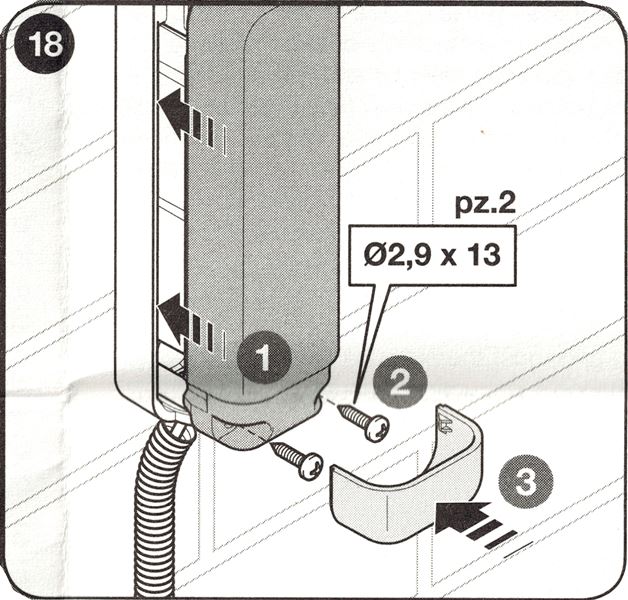

| 13. Postavite poklopac fotoćelije, zategnite vijke i vratite kapicu | |
 |
Spajanje više parova fotoćelija NICE EPSB u podatkovnu mrežu NICE BlueBUS

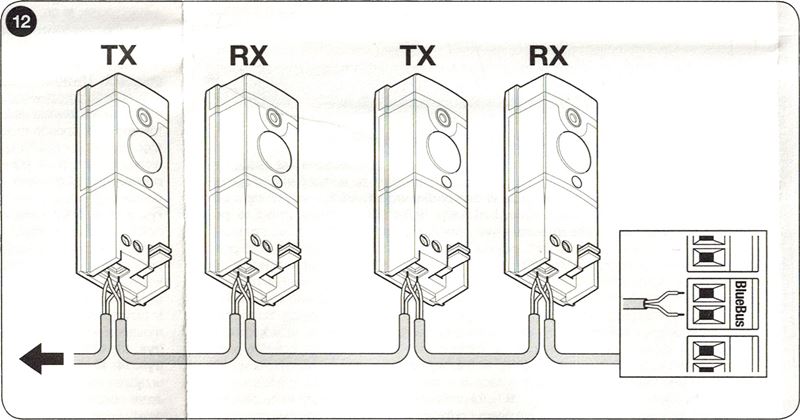

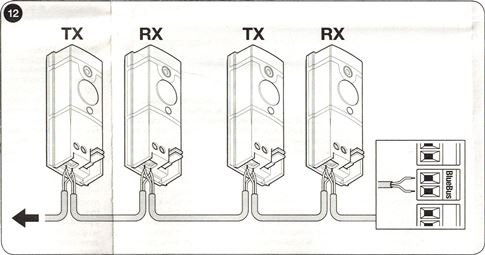

Fotoćelije postavite oko vrata ili vratnica prema primjerima situacija potpunog spajanja i postavite kratkospojnike prema tablici kratkospojnika fotoćelija NICE EPSB pogona vrata. Kako bi se spriječile smetnje između pojedinačnih parova postavljenih blizu jedan drugome, potrebno je, prema ovim primjerima situacija, pridržavati se usmjerenja odašiljača TX i prijamnika RX. Fotoćelije spojite paralelno prema slici (polaritet nije potrebno poštovati):

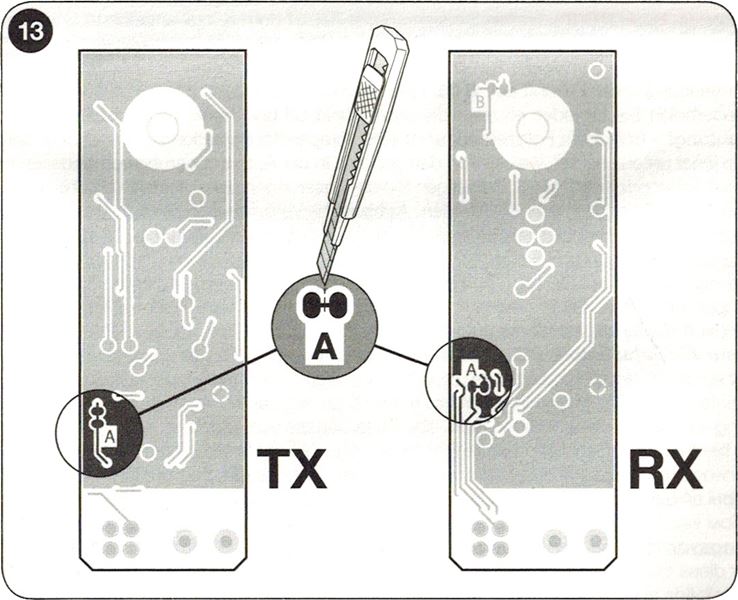

Ako želite da fotoćelije služe za otvaranje vrata (pogledajte FA1 i FA2 u primjerima situacija), odnosno da otvore vrata kada vozilom uđete između njihovih optičkih osi, potrebno je prekinuti spoj A na odašiljaču TX i prijamniku RX, pogledajte sliku:
Primjeri situacija potpunog spajanja više parova fotoćelija NICE EPSB pogona

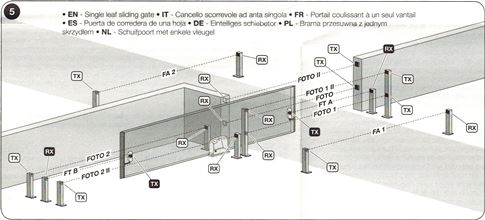

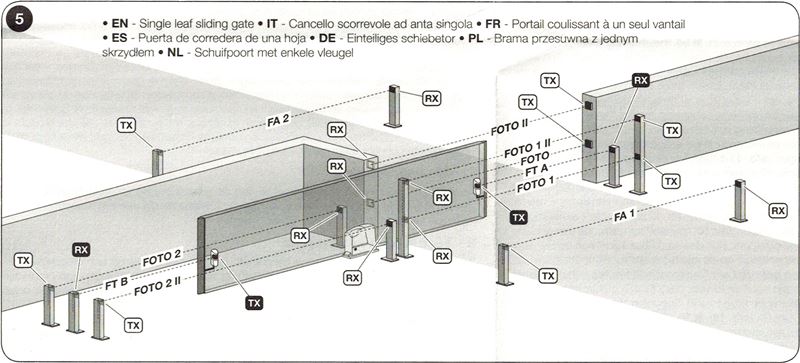

1. Klizna vrata s jednim krilom

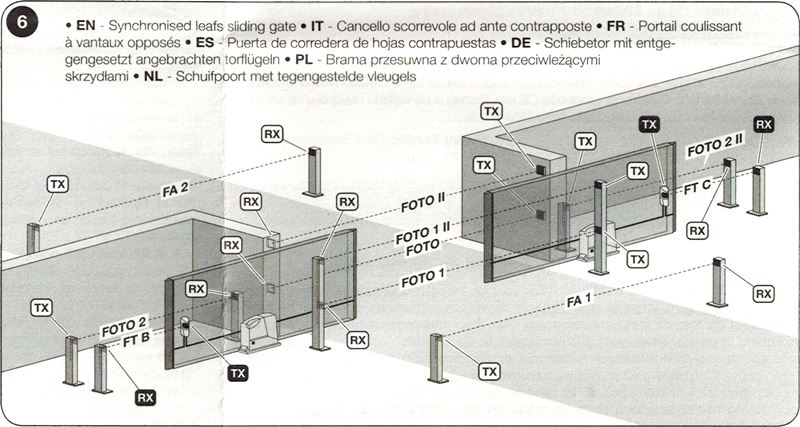

2. Dvoja sinkronizirana klizna vrata jedna prema drugima

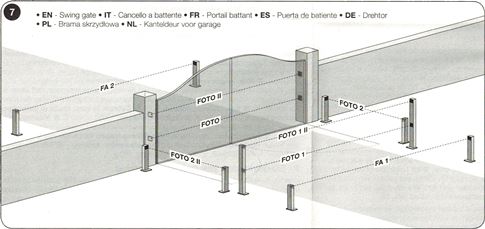

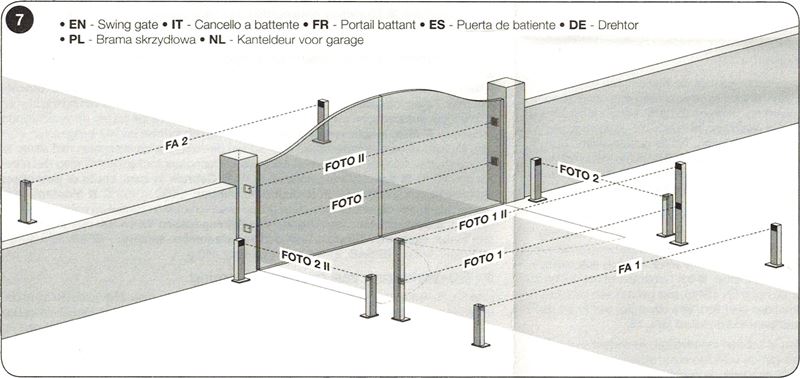

3. Krilna vrata

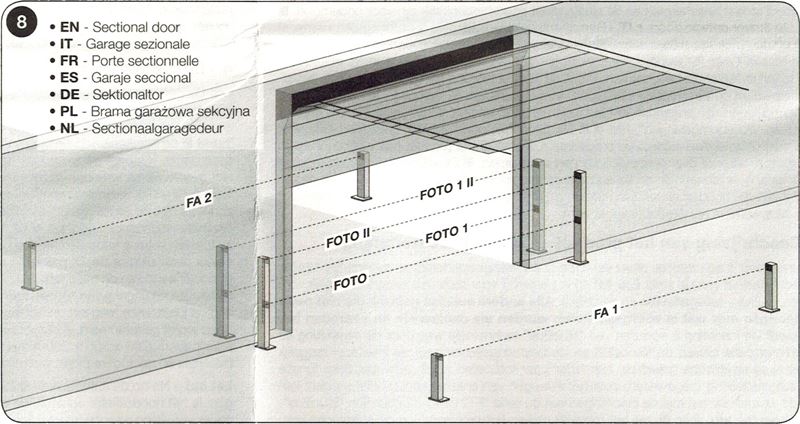

4. Sekcijska garažna vrata

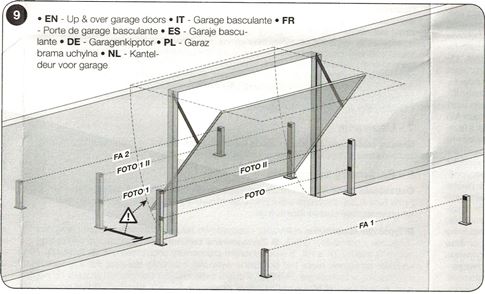

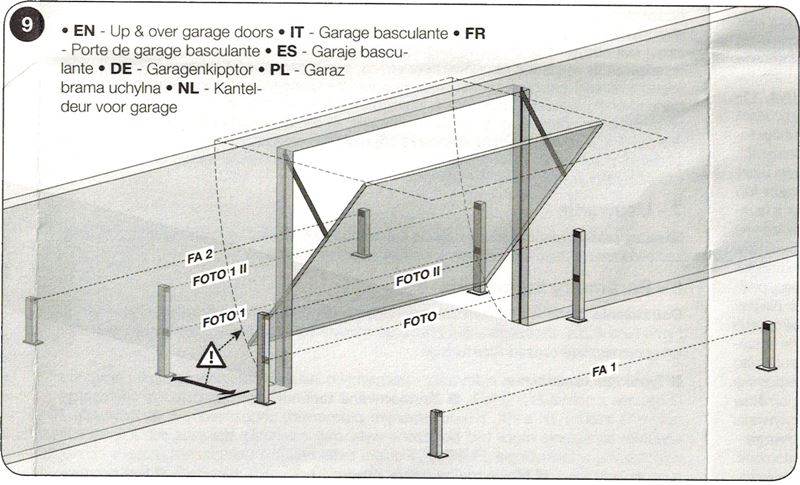

5. Garažna vrata na podizanje
Tablica premosnika fotoćelija NICE EPSB pogona vrata
|
Spajanje više parova fotoćelija u sustav BlueBUS izvodi se namještanjem različitih kombinacija premosnika, pri čemu svaki priključeni par mora imati jedinstvenu kombinaciju premosnika. Potrebno je osigurati da se u istoj podatkovnoj mreži BlueBUS ne nalaze dva para s istom kombinacijom. Premosnik u jednom paru fotoćelija mora biti jednako namješten na odašiljaču TX i prijamniku RX. Ako se za određenu vrstu koristi samo jedan premosnik ili nijedan, preostale uvijek spremite za buduću uporabu. |
| Oznaka para fotoćelija | Premosnik pomoću kombinacije premosnika |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Ako je iz bilo kojeg razloga potrebno zamijeniti fotoćeliju, dovoljno je namjestiti isti premosnik kao na izvornoj fotoćeliji i nije potrebno provesti fazu prepoznavanja uređaja.
Provjera funkcionalnosti i rješavanje problema sa spajanjem fotoćelija NICE EPSB
|

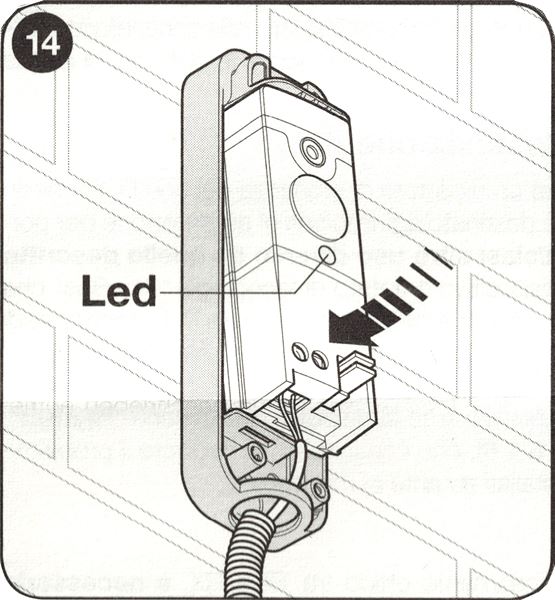

Nakon faze prepoznavanja uređaja pogona provjerite treperi li LED žaruljica na odašiljaču TX i prijamniku RX. Ovisno o treperenju LED žaruljice, mogu se pojaviti sljedeće situacije: |
| LED „L” | Situacija | Što učiniti? |
|---|---|---|
| Ne svijetli | Fotoćelija nema napajanje ili je neispravna. | Provjerite iznosi li napon na ulazima fotoćelija približno 8-12V. Ako je napon ispravan, fotoćelije su vjerojatno neispravne. |
| 3 brza treptaja i stanka od jedne sekunde | Upravljačka jedinica pogona nije prepoznala uređaj. | Ponovite fazu prepoznavanja na upravljačkoj jedinici. Provjerite da svaki par fotoćelija pomoću premosnika ima dodijeljenu jedinstvenu adresu. |
| Vrlo sporo treperenje | Odašiljač TX redovito odašilje Prijamnik RX prima izvrstan signal |
Uobičajen rad |
| Sporo treperenje | Prijamnik RX prima dobar signal | Uobičajen rad |
| Brzo treperenje | Prijamnik RX prima slab signal | Uobičajen rad. Ipak, preporučujemo provjeriti poravnanje odašiljača TX i prijamnika RX te uvjeriti se da su poklopci čisti. |
| Vrlo brzo treperenje | Prijamnik RX prima vrlo slab signal | Rad je još uvijek normalan, ali na granici. Preporučujemo provjeriti poravnanje odašiljača TX i prijamnika RX te uvjeriti se da su poklopci čisti. |
| Svijetli | Prijamnik RX ne prima nikakav signal | Provjerite treperi li LED na odašiljaču TX sporo. Provjerite postoji li prepreka na optičkoj osi između odašiljača TX i prijamnika RX. Provjerite poravnanje odašiljača TX i prijamnika RX. |
Tehničke specifikacije fotoćelija NICE EPSB
| Vrsta proizvoda | Detektor za automatska krilna i klizna vrata te garažna vrata tipa D prema normi EN 12453, koji se sastoji od odašiljača TX i prijamnika RX. |
|---|---|
| Tehnologija | Izravna optička interpolacija TX-RX s moduliranom infracrvenom zrakom. |
| Napajanje/izlaz | Uređaj se može priključiti samo na podatkovnu mrežu koja podržava sučelje NICE BlueBUS, iz koje prima električni napon i šalje izlazni signal. |
| Apsorpcija | 1 BlueBUS jedinica |
| Sposobnost detekcije | Neprozirni objekti veći od 50 mm koji prolaze kroz optičku os između odašiljača TX i prijamnika RX brzinom manjom od 1,6 m/s. |
| Kut odašiljanja odašiljača TX | 20° +-25% |
| Kut prijema prijamnika RX | 8° +-25% |
| Uobičajeni domet (upotrebljivi) | 15 m (u slučaju nepovoljnih vremenskih uvjeta može biti upola manji, npr. magla, kiša, prašina itd.) |
| Maksimalni domet | 30 m |
| Adresiranje | 7 parova sa zaštitnom funkcijom i 2 para s funkcijom naredbe "Otvori" |
| Upotreba u kiselom, slanom ili eksplozivnom okruženju | Ne |
| Montaža | Vertikalna montaža na zid; maksimalna duljina kabela na jednoj grani sustava BlueBUS iznosi 50 m. |
| Stupanj zaštite | IP44 |
| Radna temperatura | -20°C do 55°C |
| Dimenzije (š×v×d) | 29x105x35mm (jedna fotoćelija) |
| Masa | 118g (fotoćelije zajedno) |

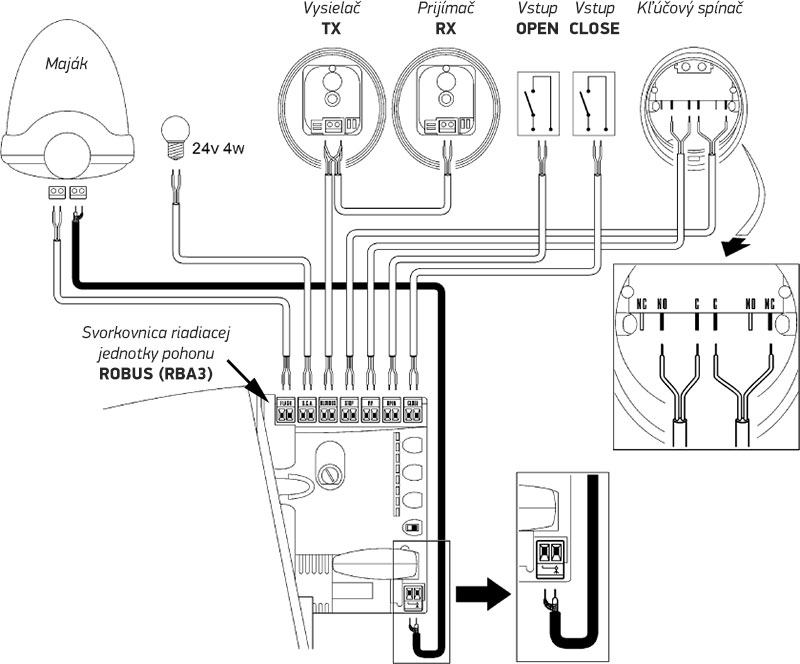

Spajanje fotoćelija NICE EPSB s pogonom NICE Robus 400, 600, 1000

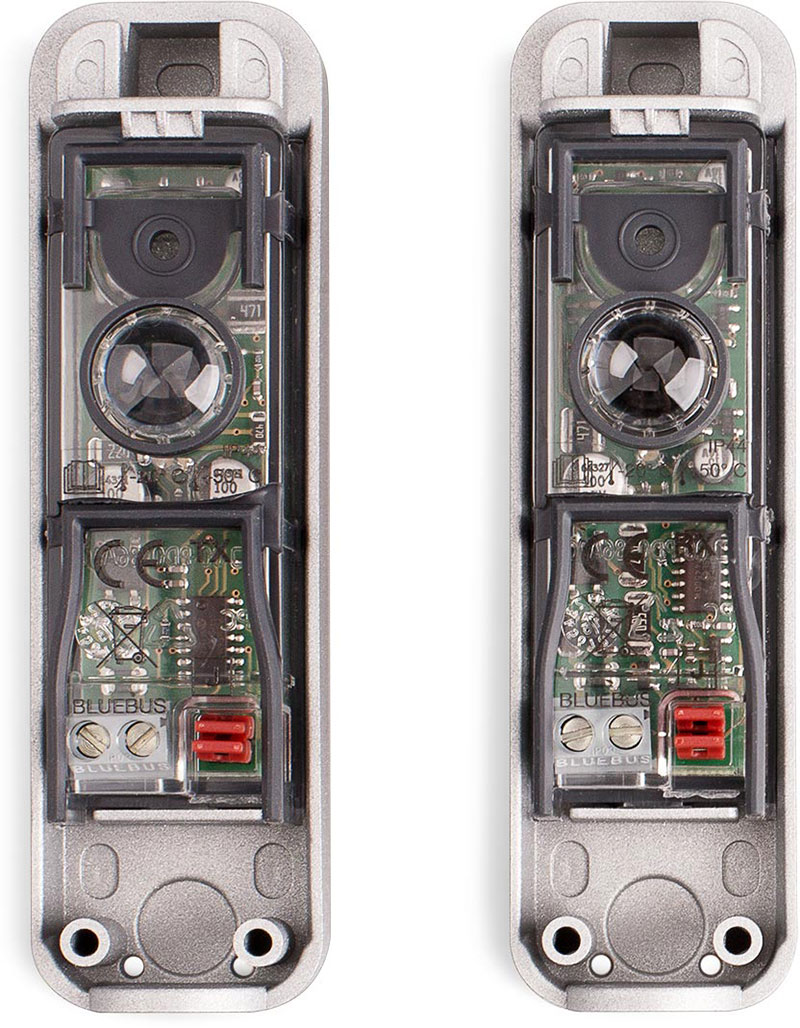

Unutrašnjost fotoćelija NICE EPSB za pogone za vrata
