Brzi pogon NICE Hyke HK7024 HS
NOVO| Dostupnost proizvoda: | do 7 dana | Robu standardno otpremljujemo do 7 dana. |
|---|
do 7 dana
859,48 € s PDV-om
| Težina |
|---|
| 13 kg |
Opis proizvoda Brzi pogon NICE Hyke HK7024 HS
NICE HYKE HK7024HS je brzi zglobni nereverzibilni pogon za jedno krilo zaokretnih vrata. Ima ugrađenu upravljačku jedinicu; kod dvokrilnih vrata dopunjuje je HK7224HS.
Motor radi na 24 V DC. Mrežnih 230 V AC dovodi se do integrirane jedinice HK7024HS, a ne izravno do drugog motora. Zahvaljujući zglobnoj ruci može se montirati i kada je šarka odmaknuta na širem nosaču, ako položaj i slobodan prostor odgovaraju montažnom dijagramu. Pri uobičajenoj montaži otvaranje do 90° traje približno 10 s.
Odabir pogona i ograničenja krila

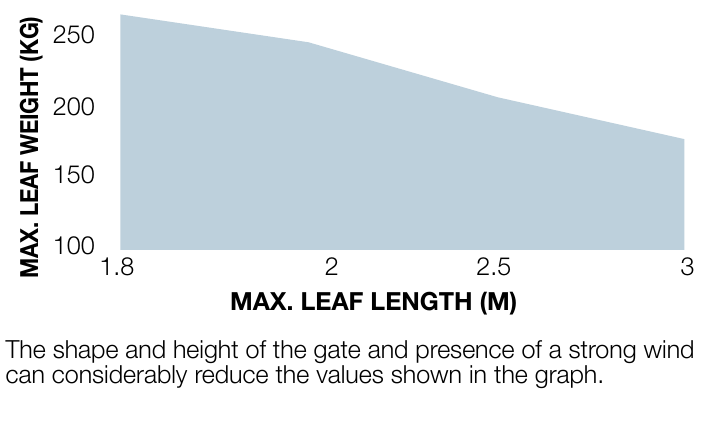

Za HYKE HS vrijede zasebna ograničenja duljina 3 m i masa 270 kg. Ne vrijede istodobno: mjerodavna je kombinacija prema dijagramu. Za krilo duljine 3 m iz dijagrama proizlazi približno 175 kg, a za krilo duljine 1,8 m približno 260 kg. Stoga duljina od 3 m i masa od 250 kg nisu dopuštena kombinacija za jedno krilo. Puna ispuna, vjetar, loša uravnoteženost ili otpor pri kretanju mogu dodatno sniziti dopuštenu granicu.
Na dijagramu je vodoravno prikazana duljina krila, a okomito masa jednog krila.
Kod skraćene ruke raspon je manji nego kod ruke pune duljine. Prije odabira provjerite slobodno kretanje vrata, čvrstoću krila i siguran položaj ruke. Jedan motor namijenjen je za jedno krilo; dva motora ne povećavaju dopuštenu masu jednog krila.
Upravljanje i kompatibilni pribor
| Što | Zašto | Vrsta |
|---|---|---|
| Motor i upravljanje | Jedan motor za jedno krilo. Za drugo krilo dodajte HK7224HS. | Ugrađena jedinica u modelu HK7024HS; HK7224HS nije samostalna upravljačka jedinica. |
| Radijski prijamnik | SM priključak u upravljačkoj jedinici HK7024HS; odaberite prijamnik prema kodiranju odašiljača. | OXI, OXIBD, OXILR. OXILR je namijenjen za daljinske upravljače LR. |
| Daljinski upravljač | Uparite s ugrađenim prijamnikom; sama frekvencija ne određuje kompatibilnost. | INTI2, ON2E, ON3EBD s OXIBD, ON3ELR s OXILR. Izvorne FLO2RE i NICEWAY provjerite prema stvarnom prijamniku. |
| Fotoćelije | Sigurnosni uređaji na sabirnici BlueBUS; nakon dodavanja provedite postupak učenja. | EPSB, EPMB, EPLB, F210B. EPMOW zahtijevaju sučelje IBW. |
| Signalna svjetiljka | Signalizira kretanje. Izlaz FLASH iznosi 12 V DC / maks. 21 W. | ELDC ili WLT ovisno o načinu rada i opterećenju izlaza. |
| Pomoćno napajanje | Za HK7024HS u slučaju nestanka mrežnog napajanja, nakon provjere ploče i priključka. | PSS124. Stariji model PS124 zahtijeva odgovarajući adapter; nemojte ga priključivati izravno. |
Montaža i provjera mjesta ugradnje

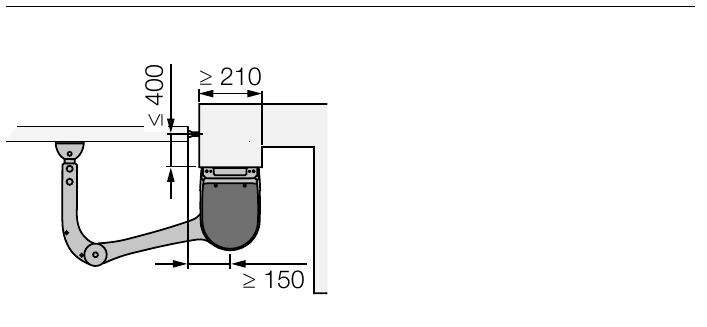

Podloga mora sigurno nositi konzolu, a ruka se mora slobodno okretati cijelim hodom. Za motor predvidite najmanje 210 mm širine prostora. Kod prikazane montaže udaljenost od osi motora do prepreke s druge strane mora biti najmanje 300 mm; dodatnu kotu od 150 mm i odmak šarke izmjerite prema odgovarajućem crtežu. To nisu univerzalne dimenzije stupa. Odmak šarke do približno 400 mm moguć je samo uz geometriju koja odgovara crtežu i grafikonu. Sidra konzole odaberite prema stvarnoj podlozi; nisu dio motora.

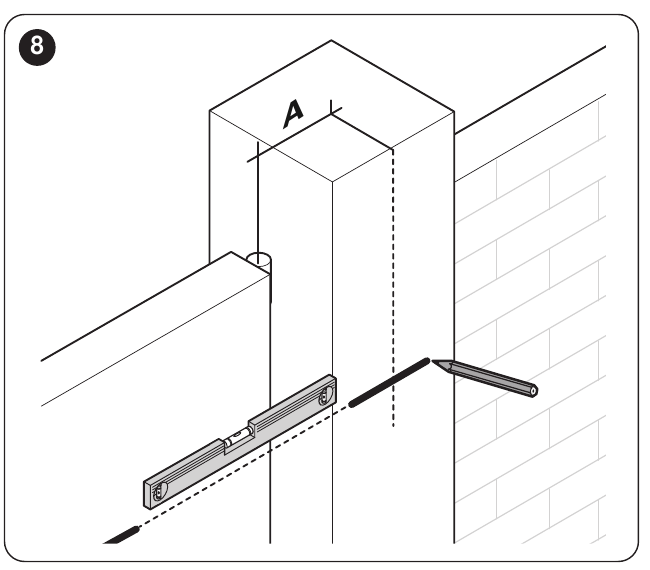

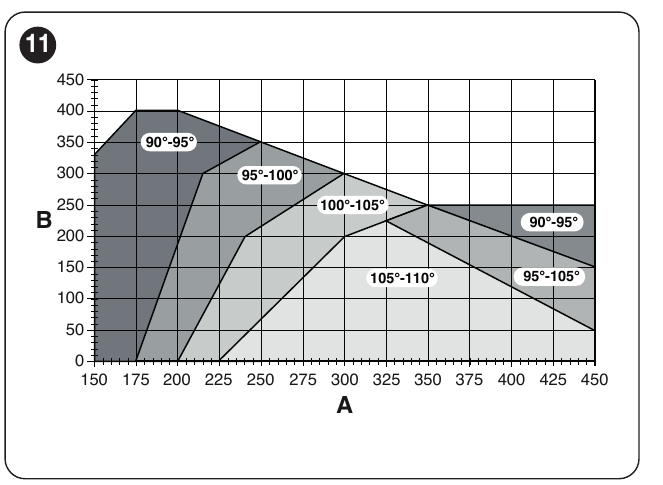

Prije bušenja izmjerite položaj osi šarke, konzole i potreban kut. Za cijelu polugu koristite izvorni grafikon dimenzija A/B; konzolu krila pričvrstite na čvrsti dio okvira. Kod pune poluge najveći kut otvaranja iznosi 110° prema montažnom grafikonu. Vrata koja zapinju ili su deformirana, odnosno nemaju čvrste graničnike, najprije popravite.
Puna i skraćena poluga, krajnji graničnici

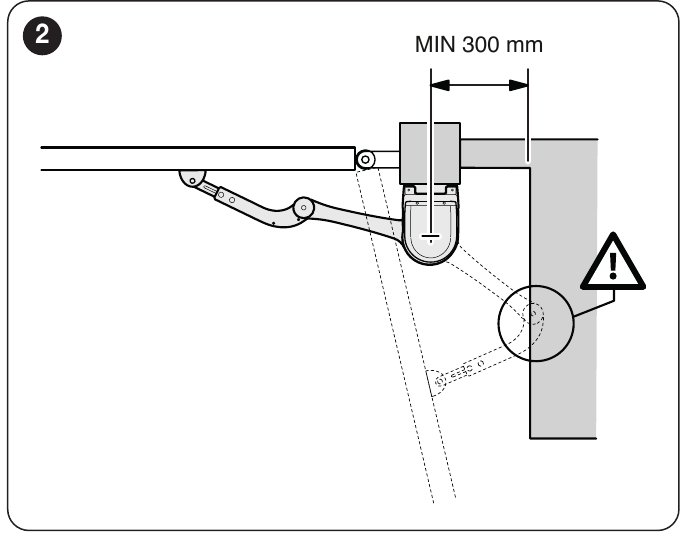

Uz prepreku izmjerite slobodnu dimenziju E. Punu polugu koristite kad je E najmanje 650 mm; za E od 300 do 650 mm skratite je prema postupku montaže. Skraćena poluga ograničava dopušteni kut te kombinaciju duljine i mase; za ovaj raspored ravnajte se prema grafikonu i ne prekoračujte predviđeni kut otvaranja. Skraćivanje se izvodi na predviđenim mjestima izvorne poluge, a ne odokativno.

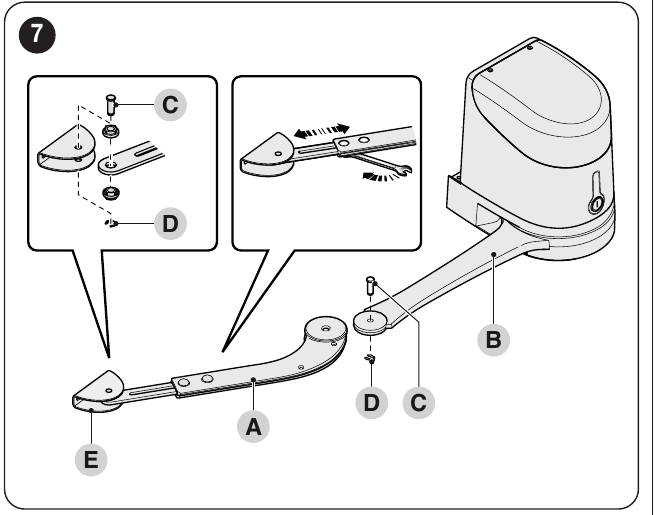

Nakon pričvršćivanja motora namjestite polugu i konzolu krila na najudaljenijoj čvrstoj točki, provjerite pravilno naleganje poluge u krajnjem položaju te namjestite mehaničke graničnike otvaranja i zatvaranja. S deblokiranim motorom ručno prođite cijelu putanju; pomicanje mora biti lako i bez sudara s preprekama.
Električno ožičenje

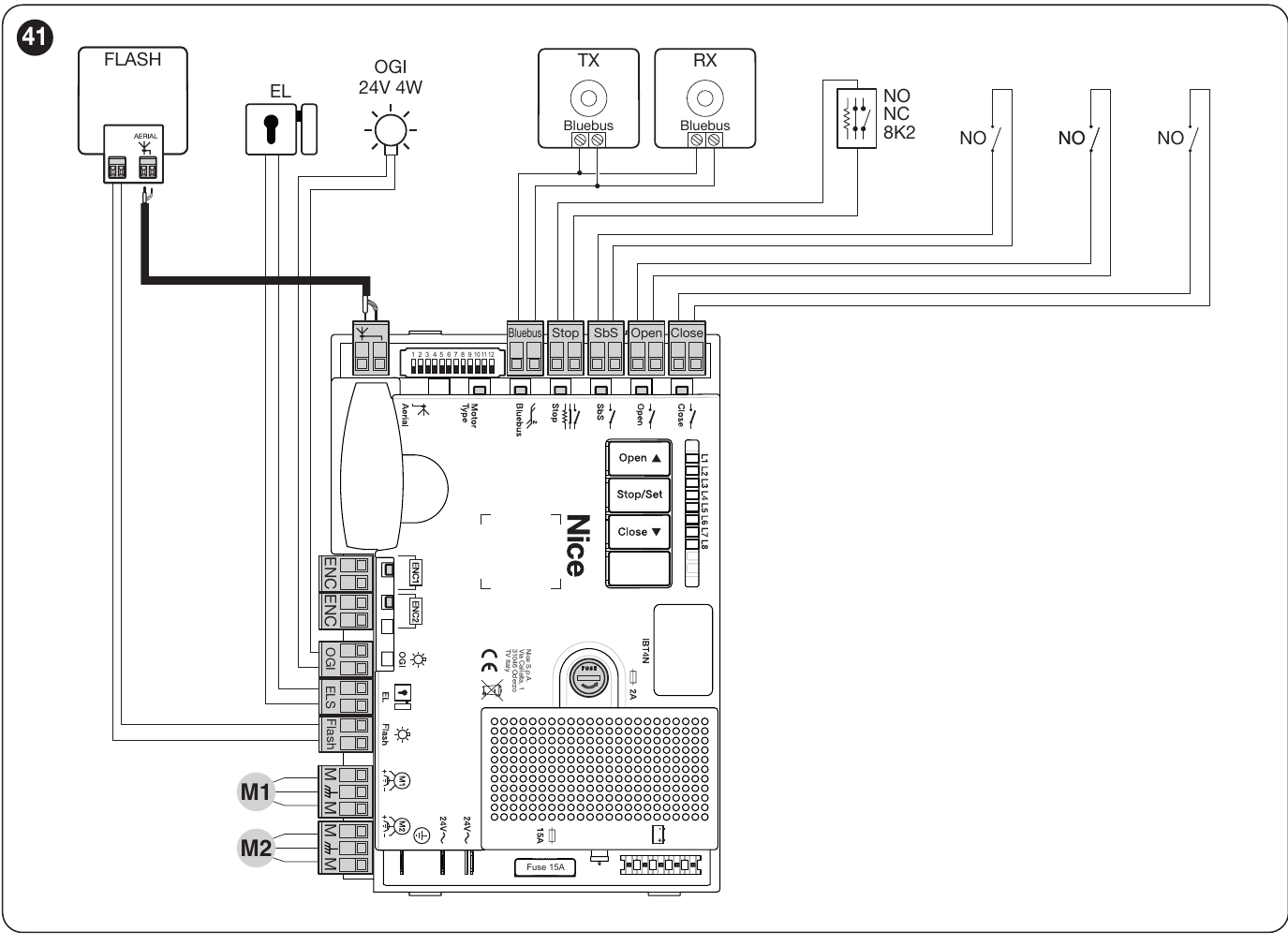

Integrirana upravljačka ploča upravlja obama motorima. Kod jednokrilnih vrata motor se spaja na M2, a M1 ostaje slobodan. Kod dvokrilnih vrata M1 je krilo koje se prvo zatvara, a M2 drugo; odgovarajuće enkodere spojite na ENC1/ENC2. Tijekom rada odspojite mrežno napajanje i pričuvni izvor napajanja. Za drugi motor upotrijebite kabel 3 × 1,5 mm² do 10 m i enkoder 2 × 1 mm² do 10 m; konkretna trasa i presjek moraju odgovarati instalaciji.
Napajanje dodatne opreme i polaritet
| Stezaljke | Spajanje |
|---|---|
| BlueBUS | Dvije žice za kompatibilne fotoćelije; bez polariteta. Nakon promjene uređaja ponovite postupak učenja. |
| SbS (+) i STOP (−) | Pomoćno napajanje 24 V DC, najviše 200 mA između tako označenih stezaljki integrirane ploče, prema slici. Napon je prisutan i u stanju pripravnosti. Te stezaljke služe i kao ulaz za naredbe i sigurnosne signale; napajanje dodatne opreme mora biti usklađeno sa spojem kontakata. |
| STOP, SbS, OPEN, CLOSE | Beznaponski kontakti; STOP može biti NO, NC ili otpornik od 8,2 kΩ, ovisno o postupku učenja. Za sam kontakt ne određuje se +/−. |
| ENC1 / ENC2 | Enkoder odgovarajućeg motora; prema uputama bez polariteta. |
| FLASH | 12 V DC, najviše 21 W; odaberite signalnu lampu prema načinu rada i potrošnji. Polaritet pojedinih neoznačenih izvoda ne smije se nagađati. |
| ELS / OGI | ELS: brava 12 V AC, najviše 15 VA. OGI: signalizacija 24 V DC, najviše 4 W. Programiranjem se može promijeniti funkcija izlaza. |
Prvo pokretanje i učenje položaja

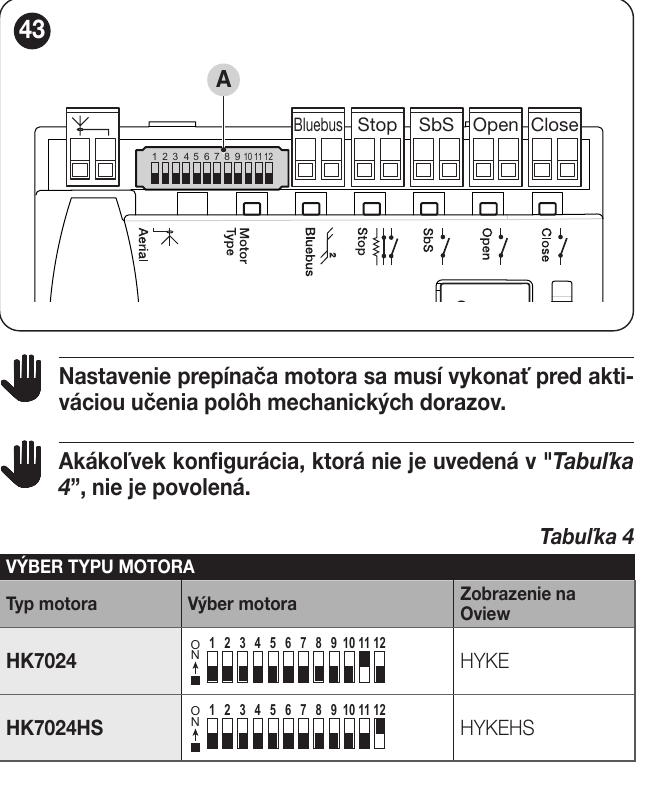

Na ploči HK7024HS tip motora postavlja se prije učenja položaja. Kod prikazane ploče s 12-položajnim prekidačem za HYKE HS uključena je pozicija 12; sve ostale pozicije su isključene. Ako vaša ploča ima drukčiju oznaku ili izvedbu, postavke prilagodite stvarno ugrađenoj ploči.
- Provjerite ispravnost ožičenja, mehaničke graničnike i slobodan prostor. Prije priključivanja napajanja postavite krilo približno na sredinu putanje.
- Nakon uključivanja BlueBUS bi trebao treptati približno jednom u sekundi; LED diode fotoćelija reagiraju, a FLASH ostaje isključen.
- Istodobno pritisnite Open i Stop/Set na približno 3 s, dok L1 i L2 ne počnu brzo treptati. Nakon učenja STOP mora svijetliti, a L1/L2 se ugasiti.
- Provjerite je li odabran motor HS. Pritisnite Stop/Set + Close na približno 5 s, dok L3/L4 ne počnu brzo treptati. Jedinica polako zatvara M1, zatim M2, otvara oba krila i potom ih brzo zatvara. Kod jednog motora M1 se preskače.
- Ako se prvo pomakne pogrešno krilo ili se pomakne u pogrešnom smjeru, prekinite učenje; kvalificirani tehničar treba ispraviti spajanje motora i odgovarajućeg enkodera te ponoviti učenje. Aktiviranje fotoćelije ili STOP-a prekida učenje.
- U nekoliko potpunih ciklusa provjerite smjer, usporavanje, graničnike i sve sigurnosne uređaje. Krilo se mora lako pomicati i pri ručnoj deblokadi.
Programiranje na integriranoj ploči
Prva razina: držite Stop/Set dok L1 ne počne treptati, zatim otpustite tipku; tipkama Open/Close odaberite LED, a tipkom Stop/Set promijenite stanje (brzo treptanje = OFF, sporo treptanje = ON). Po završetku pričekajte 10 s. Između pritisaka tipki nemojte čekati dulje od 20 s.
| LED – funkcija | Stanje ON / OFF |
|---|---|
| L1 – Automatsko zatvaranje | Zatvara nakon isteka vremena pauze; OFF = poluautomatski rad. Tvornička postavka: OFF. |
| L2 – Zatvaranje nakon aktiviranja fotoćelije | Ako je automatsko zatvaranje uključeno, nakon aktiviranja fotoćelije skraćuje pauzu na 5 s. Ako je automatsko zatvaranje isključeno, aktiviranje fotoćelije uključuje ga s programiranim vremenom pauze. Tvornička postavka: OFF. |
| L3 – Uvijek zatvori | Ako su vrata otvorena, 10 s nakon ponovne uspostave napajanja najprije će upozoravajuće svjetlo treptati 5 s, a zatim će se vrata zatvoriti. Tvornička postavka: OFF. |
| L4 – Sve u stanju pripravnosti | Nakon minute bez pomicanja isključuje BlueBUS i većinu LED dioda. Tvornička postavka: OFF. |
| L5 – Izlaz ELS kao svjetlo | ON mijenja električnu bravu u svjetlo za orijentaciju. Tvornička postavka: OFF. |
| L6 – Predtreptanje | ON uključuje upozoravajuće svjetlo 3 s prije pokreta. Tvornička postavka: OFF. |
| L7 – CLOSE kao djelomično otvaranje 1 | ON mijenja funkciju ulaza CLOSE. Tvornička postavka: OFF. |
| L8 – OGI kao indikator održavanja | ON mijenja funkciju indikatora otvorenih vrata. Tvornička postavka: OFF. |
Druga razina: držite Stop/Set dok L1 ne počne treptati, zatim otpustite tipku; tipkama Open/Close odaberite ulaznu LED. Ponovno držite Stop/Set; nakon približno 3 s zasvijetlit će trenutačna vrijednost. Dok i dalje držite Stop/Set, tipkama Open/Close odaberite LED vrijednosti, zatim otpustite Stop/Set i pričekajte 10 s. Tvorničke vrijednosti ove ploče označene su podebljano.
| Ulazna LED – parametar | LED postavke – vrijednost |
|---|---|
| L1 – Vrijeme pauze | L1 5 s; L2 15 s; L3 30 s; L4 45 s; L5 60 s; L6 80 s; L7 120 s; L8 180 s. |
| L2 – Koračni način rada | L1 O–S–Z–S; L2 O–S–Z–O; L3 O–Z–O–Z; L4 stambeni; L5 stambeni 2; L6 kratka naredba za pješački prolaz; L7 prisutnost osobe; L8 automatsko otvaranje i zatvaranje držanjem naredbe. |
| L3 – Brzina motora | L1 vrlo sporo; L2 sporo; L3 srednje; L4 brzo; L5 vrlo brzo; L6 vrlo brzo; L7 brzo otvaranje/sporo zatvaranje; L8 vrlo brzo otvaranje/srednje brzo zatvaranje. |
| L4 – Rasterećenje nakon zatvaranja | L1 nema; L2 razina 1 ≈100 ms; L3 razina 2; L4 razina 3; L5 razina 4; L6 razina 5; L7 razina 6; L8 razina 7 ≈800 ms. |
| L5 – Snaga motora | L1 minimum; L2 razina 2; L3 razina 3; L4 razina 4; L5 razina 5; L6 razina 6; L7 razina 7; L8 maksimum. |
| L6 – Pješački / djelomični prolaz | L1 M2 1/4; L2 M2 1/2; L3 M2 3/4; L4 cijeli M2; L5 oba krila 1/4 manjeg otvora; L6 oba 1/2; L7 oba 3/4; L8 oba do manjeg od naučenih kutova. |
| L7 – Upozorenje na održavanje | L1 500; L2 1 000; L3 1 500; L4 2 500; L5 5 000; L6 10 000; L7 15 000; L8 20 000 manevara. |
| L8 – Povijest kvarova | L1 posljednji manevar; L2–L8 drugi do osmi posljednji manevar. |
Dijagnostika
Na HK7024HS, BlueBUS treperi približno jednom u sekundi tijekom ispravnog rada. Sporo treperenje L1/L2 označava promijenjene ili neučene uređaje; sporo treperenje L3/L4 označava neučene položaje ili promjenu prekidača nakon učenja; ponovno naučite položaje. Ugašena LED-ica STOP signalizira aktiviranje sigurnosnog ulaza. Kod drugog motora HK7224HS pratite ove signale na prvom pogonu s upravljačkom jedinicom.
U slučaju kvara, svjetlo FLASH ponavlja skupinu kratkih bljeskova, a nakon stanke od 1 sekunde ponavlja je. Prebrojite bljeskove u jednoj skupini.
| Broj bljeskova FLASH-a | Što provjeriti |
|---|---|
| 1 | Promijenjen/odspojen uređaj BlueBUS; nakon popravka ponovite učenje uređaja. |
| 2 | Fotoćelija ili prepreka u njezinu snopu. |
| 3 | Povećan otpor pri kretanju ili postavka snage; najprije provjerite mehaniku. |
| 4 | Aktivan STOP ili promjena naučenog sigurnosnog ulaza. |
| 5 | Pogreška internih parametara upravljačke jedinice; pričekajte najmanje 30 s pa ponovno pošaljite naredbu. Ako se problem nastavi, odspojite i ponovno priključite napajanje; ako se ponavlja, obratite se servisu. |
| 6 | Prekoračeno je ograničenje uzastopnih ciklusa ili ciklusa po satu; pričekajte nekoliko minuta da ograničivač dopusti novo kretanje. |
| 7 | Kvar električnih krugova; pričekajte najmanje 30 s pa ponovno pošaljite naredbu. Ako se problem nastavi i nakon ponovnog priključivanja napajanja, obratite se servisu. |
| 8 | Druga trajno aktivna naredba sprječava novo kretanje; provjerite upravljačke ulaze i uzrok zadržane naredbe. |
| 9 | Vrata su blokirana naredbom; deblokirajte ih odgovarajućom upravljačkom naredbom. |
| 10 | Enkoder je zabilježio prepreku ili veliko trenje; provjerite putanju krila. |
Vraćanje postavki
Na integriranoj ploči HK7024HS pritisnite i držite Otvori i Zatvori, dok L1 i L2 ne počnu treperiti, a zatim otpustite tipke. Time se vraćaju tvorničke vrijednosti programiranja; vlastite postavke bit će izgubljene. Nakon resetiranja provjerite ožičenje i signalizaciju ploče; ako je potrebno ponovno učenje uređaja ili položaja, obavite ga prije puštanja u rad.
Ručno deblokiranje i održavanje
U slučaju nestanka napajanja deblokirajte motor isporučenim ključem i polugom okrenutom za 90°, a zatim ručno pomaknite krilo. Prije ponovnog automatskog rada ponovno zabravite motor. Tehničar mora obaviti održavanje najkasnije nakon 6 mjeseci ili 20 000 manevara: provjerit će istrošenost, čvrstoću nosača, graničnike, slobodno kretanje vrata i sigurnosne uređaje.
Orijentacijski vijek trajanja

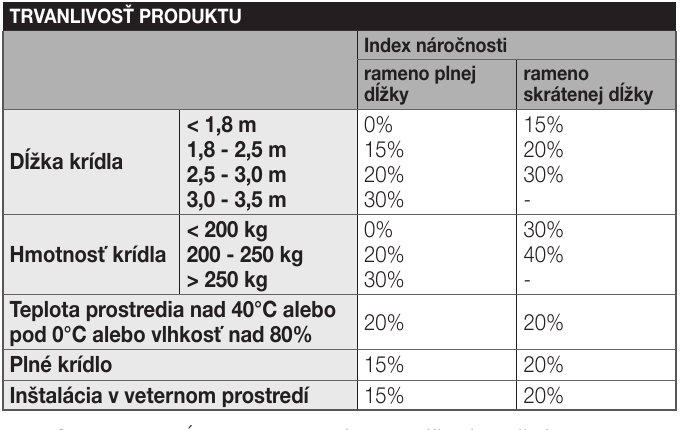

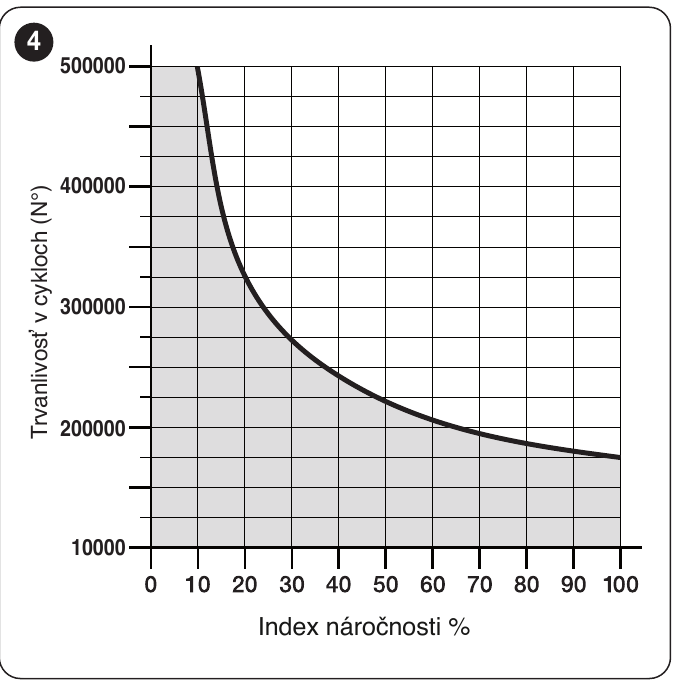

Indeks zahtjevnosti zbroj je utjecaja duljine, težine, pune ili skraćene ruke, temperature/vlažnosti, punog krila i vjetra. Vrijednosti proizvođača služe samo kao orijentacija, a ne predstavljaju jamstvo broja ciklusa. Najprije na gornjem grafikonu HYKE HS provjerite dopuštenu kombinaciju duljine i težine; tek potom upotrijebite indeks za okvirnu procjenu vijeka trajanja. Grafikon broja ciklusa nije jamstvo.
Tehnički podaci i dimenzije
| Parametar | Vrijednost |
|---|---|
| Model | NICE HYKE HK7024HS |
| Namjena | Zglobni pogon HighSpeed s integriranom upravljačkom jedinicom za jedno ili dvoja vrata. |
| Napon motora | 24 V DC |
| Napajanje | 230 V AC, 50/60 Hz do ugrađene upravljačke jedinice; motor je 24 V DC. |
| Ulazna snaga / struja | 300 W; 1,5 A na mrežnom ulazu. |
| Brzina u praznom hodu | 2 o/min; vrijeme za 90° približno je 10 s pri uobičajenoj montaži, bez ubrzavanja i usporavanja. |
| Početni / nazivni moment | 500 / 120 Nm. |
| Rad | Najviše 40 ciklusa/h pri nazivnom momentu; neprekidan rad najviše 7 min. |
| Radna temperatura | −20 do +50 °C prema aktualnom katalogu. |
| Stupanj zaštite | IP54 s neoštećenim poklopcem. |

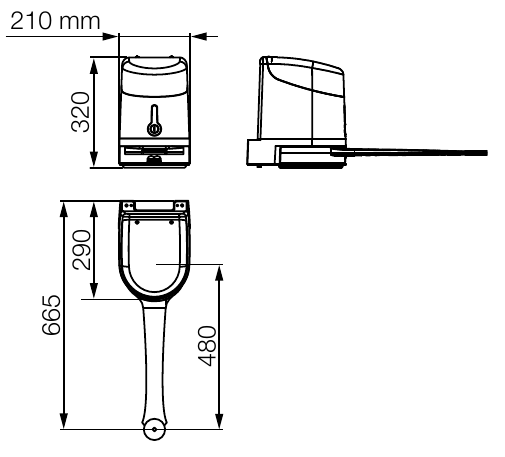

| Dimenzije motora | 290 × 210 × 320 mm. |
| Masa samog motora | 10,5 kg. |
