CAME RE432M (001RE432M) – univerzalni dvokanalni vanjski prijamnik
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
68,28 € s PDV-om
| Težina |
|---|
| 0,15 kg |
Opis proizvoda CAME RE432M (001RE432M) – univerzalni dvokanalni vanjski prijamnik
Dvokanalni prijamnik kompatibilan s daljinskim upravljačima CAME serije TOP, TMA, TWIN (samo TW2EE/TW4EE) i ATOMO. Pomoću ovog prijamnika možete daljinskim upravljačem marke CAME upravljati automatiziranim uređajem druge marke, npr. pogoni marke NICE u našoj ponudi. Praktičan je ponajprije ako već imate pogon marke CAME s daljinskim upravljačima, a želite montirati pogon druge marke i upravljati njime daljinskim upravljačima CAME. Druga je mogućnost kupiti vanjski prijamnik NICE, npr. NICE SMX2R, ili NICE FLOX2R, ako prvenstveno želite upotrebljavati daljinski upravljači NICE.
Uređaj ima memoriju za pohranu 50 kodova.

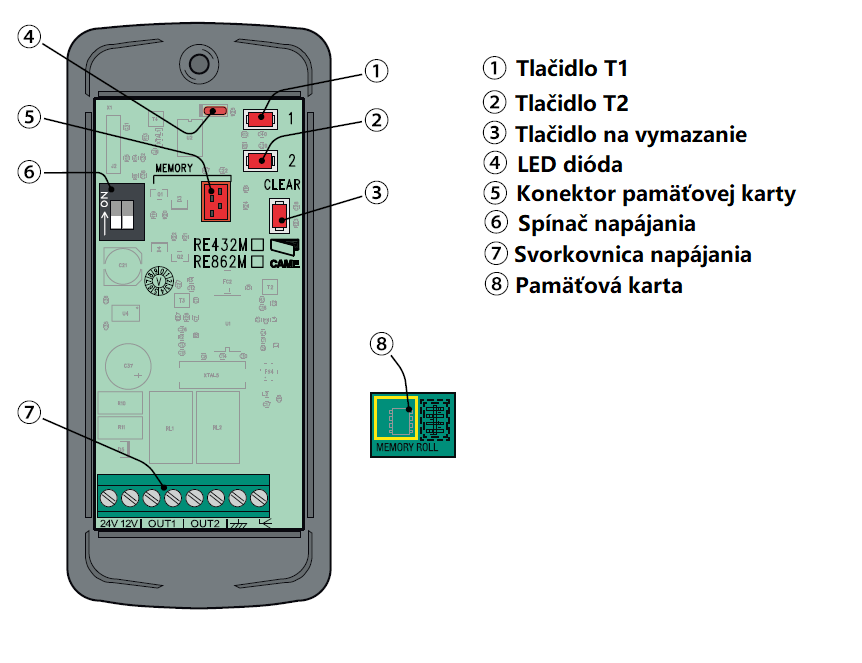

Shema prijamnika CAME RE432M (001RE432M)
Prijamnik CAME RE432M ima priključnu stezaljku za napajanje, izlaze dvaju beznaponskih releja i ulaz za antenu. Uz to sadrži tipke T1 i T2, LED diodu L1, prekidače za odabir načina napajanja i funkcionalnosti RELEJ 2 i memorijsku karticu.
Električno spajanje prijamnika CAME RE432M
|
Uređaj se isporučuje s priključnom stezaljkom na koju priključujete napajanje iz izvora električne energije (12V, ili 24V istosmjernu, ili izmjeničnu struju). Odabir načina napajanja određuje se pomoću Prekidača 1, koji ima dvije funkcije: |
|
||||
|
Oba su releja standardno NO (normalno otvorena), a pri zadavanju naredbe zatvaraju strujni krug. Ako vam je potrebna funkcionalnost NC (normalno zatvorena), možete postaviti Prekidač 2 u gornji položaj, čime postižete da RELEJ 2 bude NC (RELEJ 1 ostane NO). |
|

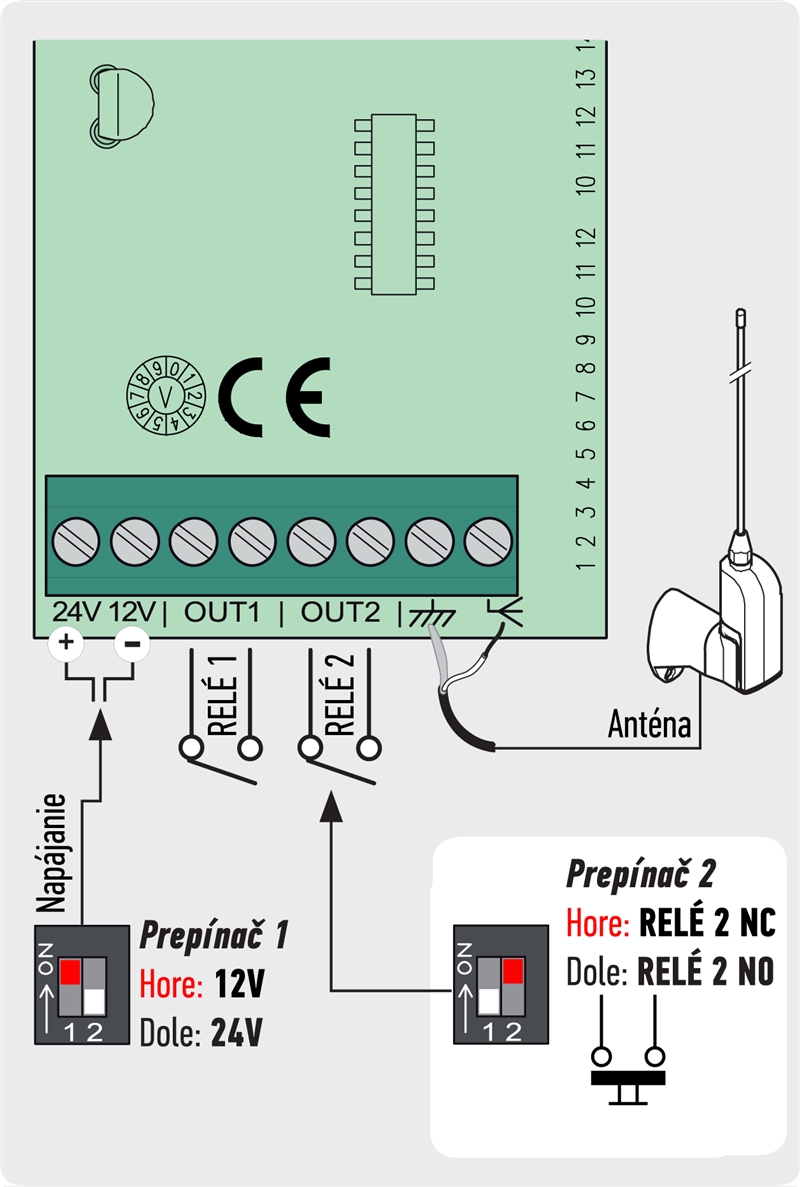

Pogledajte kompletnu shemu spajanja:

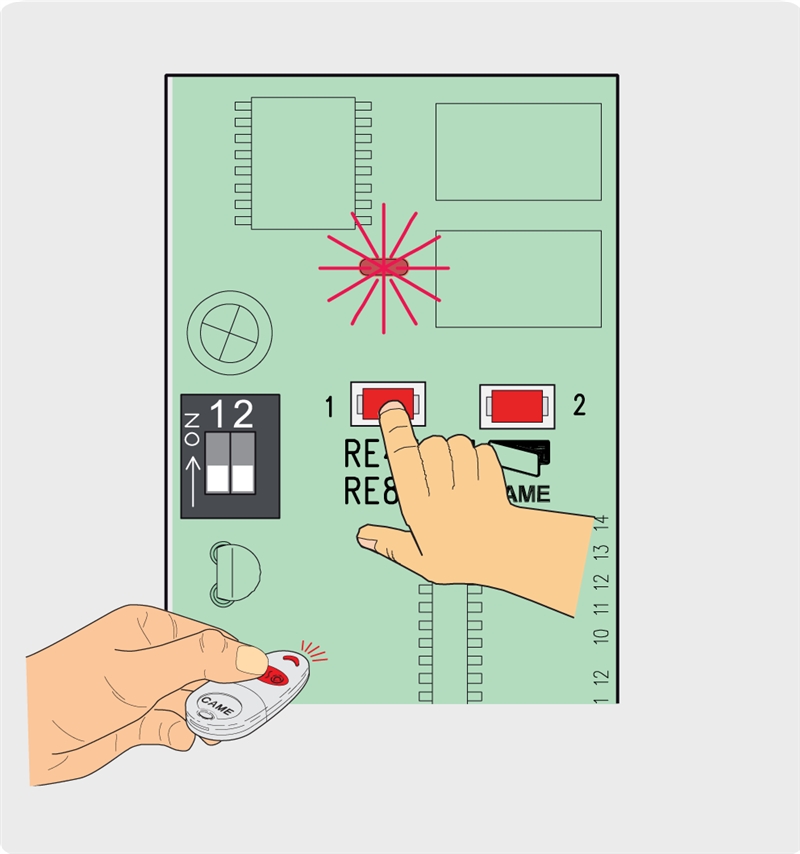

Uparivanje daljinskih upravljača s prijamnikom CAME RE432M
Nakon priključivanja napajanja postupite na sljedeći način:

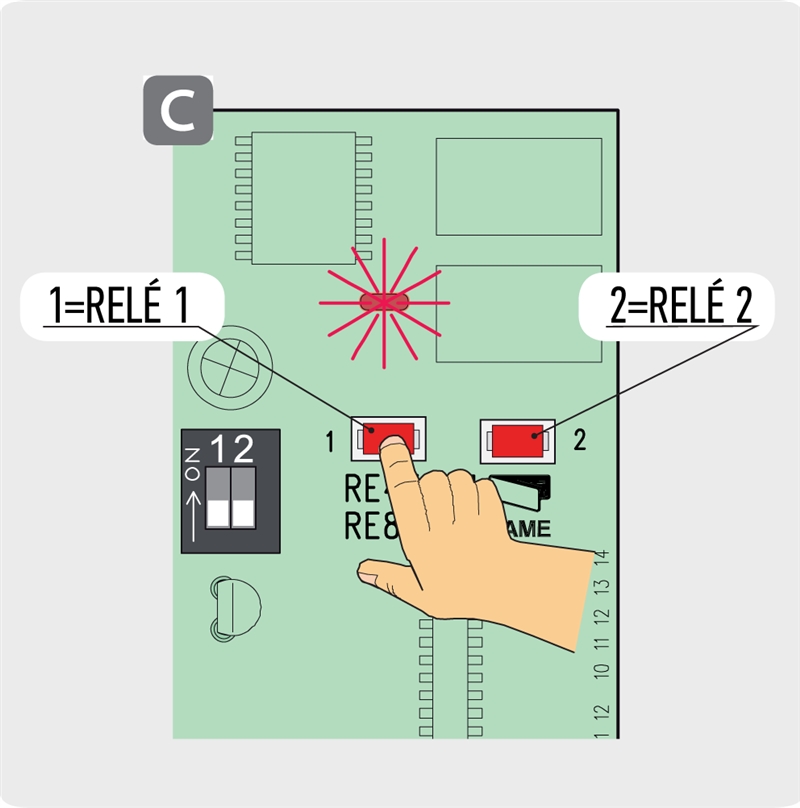

| 1. Držite pritisnutu tipku na prijamniku za RELEJ koji želite pohraniti u memoriju; LED dioda L1 počet će treperiti. | 2. Držite pritisnutu tipku na daljinskom upravljaču, dok LED dioda L1 ne zasvijetli, a zatim otpustite obje tipke. |
 |
 |
| 3. Gotovo. | |
Fotogalerija prijamnika CAME RE432M
|

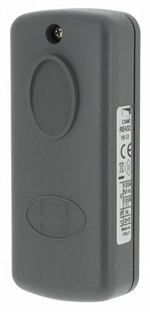

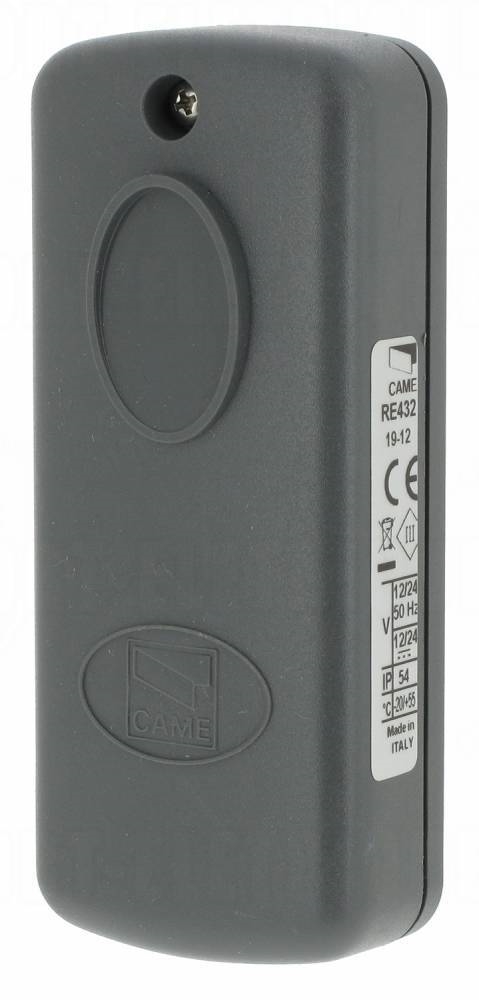

Zatvoren sprijeda |

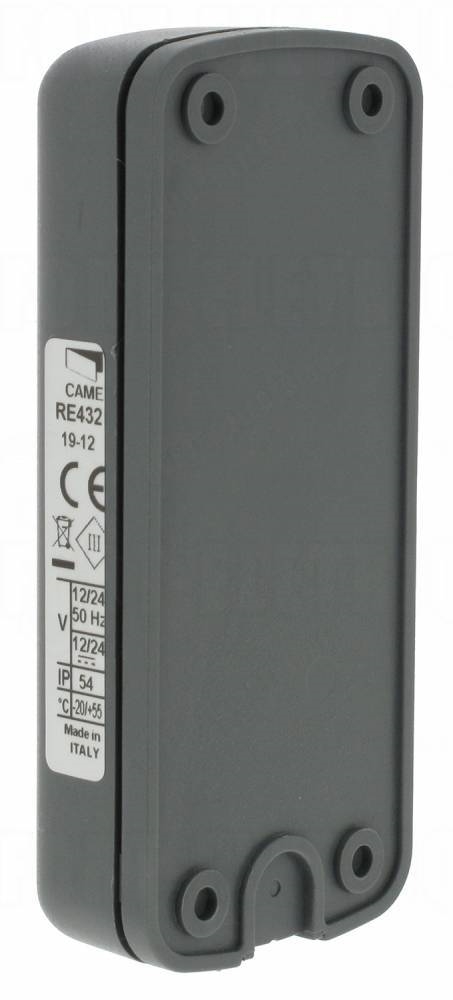

Zatvoren straga |

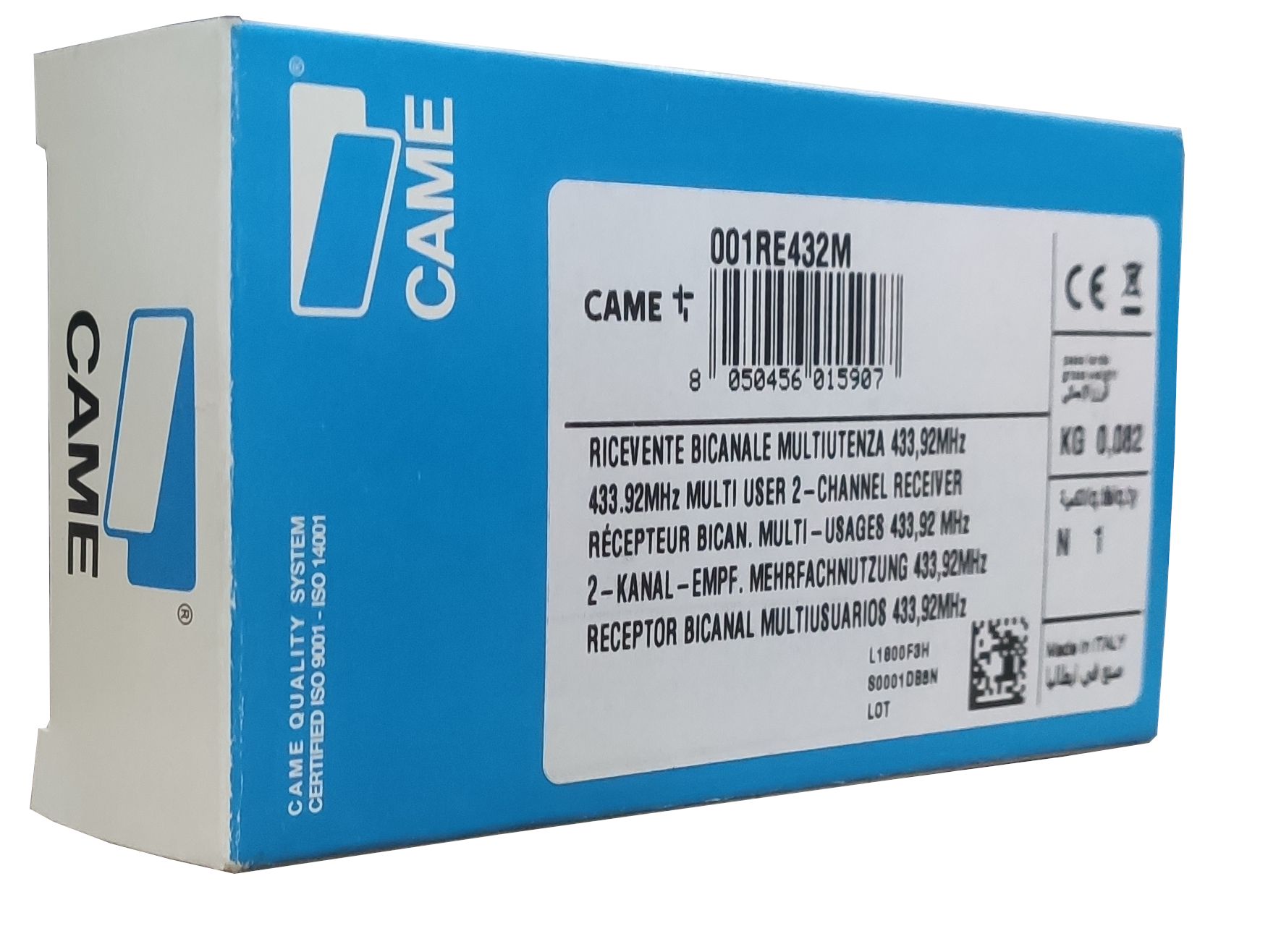

Pakiranje |
|

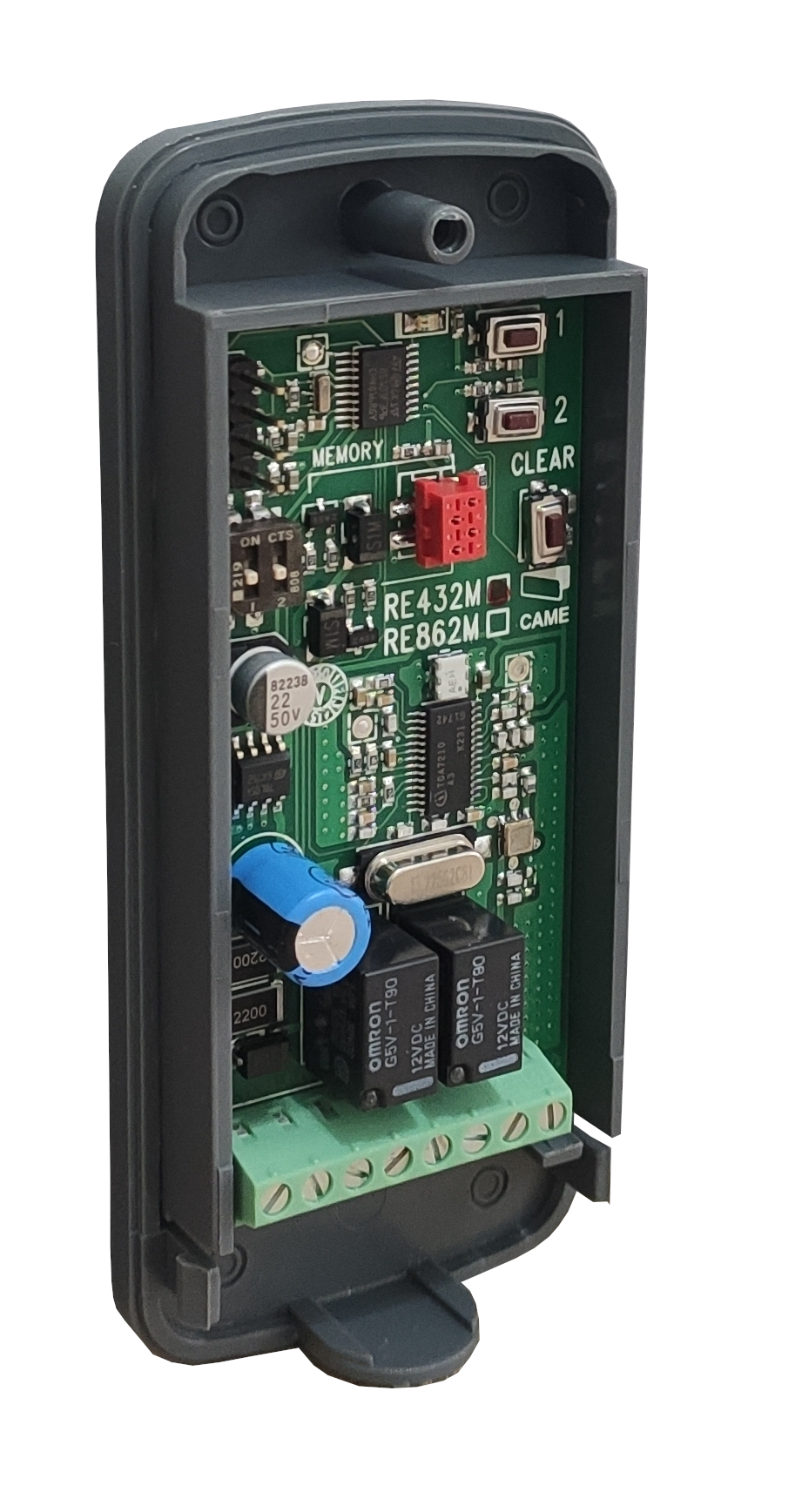

Otvoren slijeva |

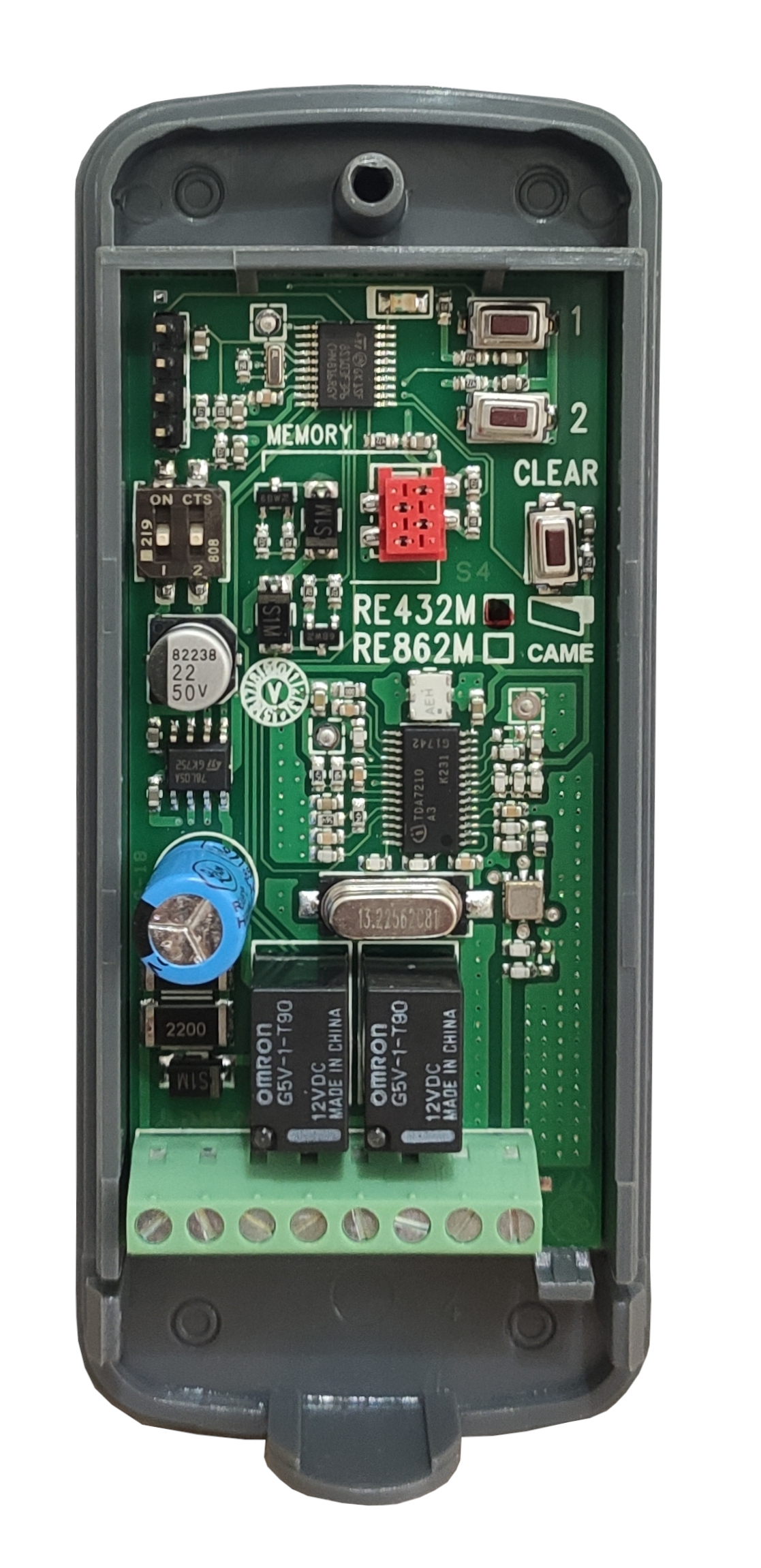

Otvoren sprijeda |

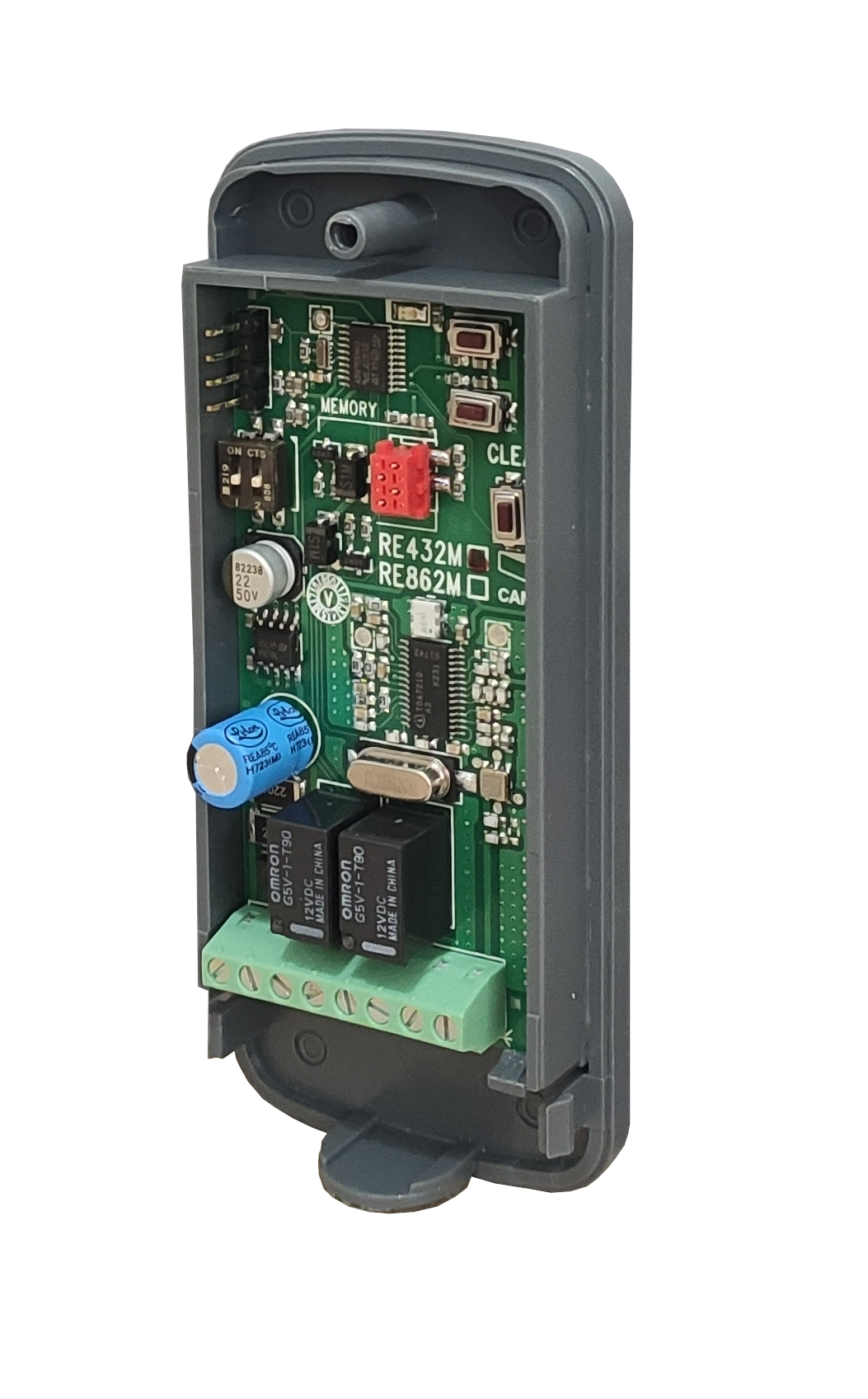

Otvoren s desne strane |
Tehničke značajke prijamnika CAME RE432M
| Kodiranje | Fiksni kod |
|---|---|
| Kompatibilni daljinski upravljači |
- TOP - Atomo |
| Napajanje | - 12 V AC/DC - 24 V AC/DC |
| Potrošnja struje (minimalna) | 39 mA |
| Frekvencija | 433,92 MHz |
| Broj releja | 2 releja |
| Kontakt za normalno otvoren relej | maks. 1 A i 24 Vdc |
| Radna temperatura | -20 do +55 °C |
| Razred zaštite | IP54 |
| Dimenzije | 46×26×108 mm (š×d×v) |
| Masa | 82 g |
