KEY RXM23 (900RXM23) – univerzalni dvokanalni vanjski prijamnik s promjenjivim i fiksnim kodom
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
48,21 € s PDV-om
| Težina |
|---|
| 0,15 kg |
Opis proizvoda KEY RXM23 (900RXM23) – univerzalni dvokanalni vanjski prijamnik s promjenjivim i fiksnim kodom
Dvokanalni (odnosno, dvotipkasti) prijamnik kompatibilan s daljinskim upravljačima KEY s promjenjivim (ROLLING), kao i fiksnim (FIX) kodom. Pomoću ovog prijamnika možete daljinskim upravljačem marke KEY upravljati automatiziranim uređajem druge marke, npr. pogonima marke NICE iz naše ponude. Ovo je korisno ako već imate pogon marke KEY s daljinskim upravljačima, a želite ugraditi pogon druge marke i njime upravljati daljinskim upravljačima KEY. Druga je mogućnost kupiti vanjski prijamnik NICE, npr. NICE SMX2R, ili NICE FLOX2R, ako prvenstveno želite koristiti daljinske upravljače NICE.
U memoriju prijamnika možete pohraniti do 200 daljinskih upravljača.

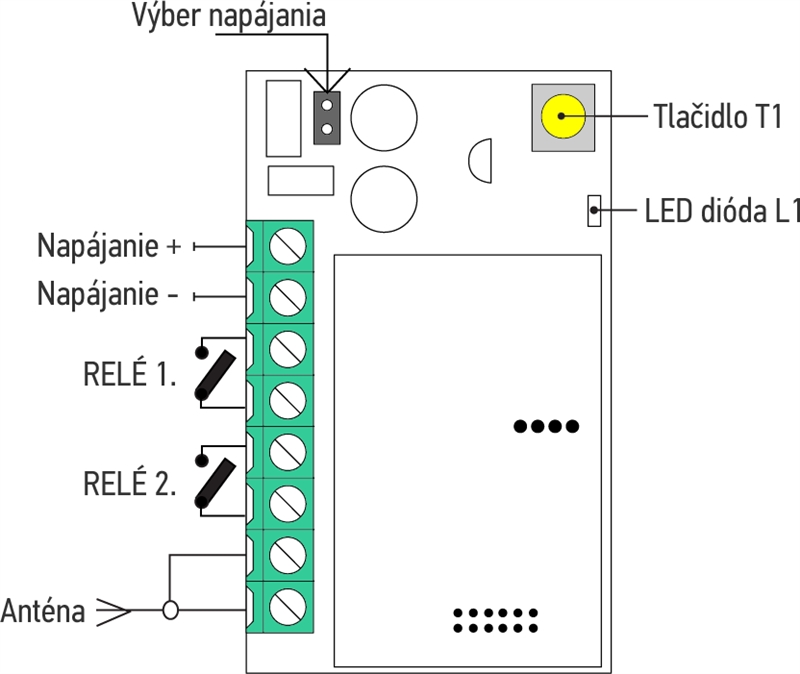

Shema prijamnika KEY RXM23 (900RXM23) i električno ožičenje
Prijamnik KEY RXM23 ima priključnu stezaljku za napajanje, izlaze dvaju funkcionalnih releja i ulaz za antenu. Uz to, ima tipku T1, LED diodu L1 i premosnik za odabir načina napajanja.

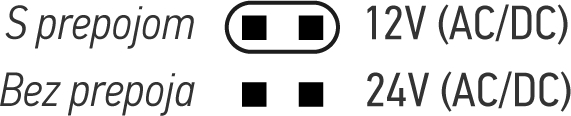

Uređaj se isporučuje s priključnom stezaljkom na koju se dovodi napajanje iz izvora električne energije (12 V ili 24 V istosmjerne ili izmjenične struje). Način napajanja odabire se pomoću premosnika prema sljedećoj slici:
Uparivanje daljinskih upravljača s prijamnikom KEY RXM23
Prvi upisani daljinski upravljač određuje vrstu kodiranja koju će prijamnik prepoznavati. Dakle, ne može se koristiti univerzalno za daljinske upravljače i s fiksnim I promjenjivim kodom, nego za upravljače s fiksnim ILI promjenjivim kodom. Nakon priključivanja napajanja prijamnik će zatreperiti:
| 1 dugo treperenje | Memorija je prazna, tj. u nju možete pohraniti daljinski upravljač s fiksnim ili promjenjivim kodom. Taj će upravljač odrediti koju će vrstu kodiranja prijamnik ubuduće prepoznavati (sve do brisanja cijele memorije). |
|---|---|
| 2 brza treperenja | U prijamnik možete pohranjivati daljinske upravljače samo s fiksnim kodom. |
| 3 brza treperenja | U prijamnik možete pohranjivati daljinske upravljače samo s promjenjivim kodom. Npr. KEY Sub SUB-44R. |
Pohrana daljinskog upravljača u memoriju prijamnika pomoću tipke na prijamniku
Upozorenje: nakon ulaska u način učenja mogu se pohraniti bilo koji daljinski upravljači (odašiljači) koji su u dometu. Kako biste spriječili neželjenu pohranu tuđeg daljinskog upravljača u memoriju, privremeno odspojite antenu kako biste smanjili domet prijamnika.
Postupak pohrane u memoriju je sljedeći:
- Pritisnite tipku T1 na prijamniku jednom za pohranu RELEJA 1, odnosno dvaput za pohranu RELEJA 2.
- LED dioda L1 na prijamniku odgovorit će jednim treperenjem (za RELEJ 1) ili dvama treperenjima (za RELEJ 2).
- U roku od sedam sekundi pritisnite tipku na daljinskom upravljaču i držite je pritisnutom najmanje dvije sekunde.
- Ako je pohrana uspješno izvršena, LED dioda L1 dugo će zatreperiti.
- Ako želite pohraniti još jedan daljinski upravljač, nastavite od 3. koraka; ako ne, pričekajte sedam sekundi da istekne vremensko ograničenje.
Pohrana daljinskog upravljača u memoriju prijamnika pomoću već uparenog upravljača
NOVI daljinski upravljač može se pohraniti u memoriju prijamnika i bez rukovanja prijamnikom (ali mora biti u dometu njegove antene). Za to vam je potreban daljinski upravljač koji je već pohranjen u memoriju prijamnika (tj. STARI upravljač). Postupak je sljedeći i ponavlja se zasebno za svaku tipku:
- Pritisnite tipku na NOVOM upravljaču i držite je najmanje 5 sekundi
- Pritisnite tipku na STAROM upravljaču i držite je najmanje 3 sekunde (ako je 1. korak bio uspješan, prijamnik ne bi trebao reagirati pomicanjem vrata; u protivnom ponovite postupak i u 1. koraku držite tipku dulje)
- Pritisnite tipku na NOVOM upravljaču i držite je najmanje 3 sekunde
- Pritisnite tipku na STAROM upravljaču i držite je najmanje 3 sekunde
- Pričekajte 7 sekundi pa isprobajte NOVI upravljač (odnosno tu tipku)
Brisanje daljinskog upravljača iz memorije prijamnika
Postupak brisanja daljinskog upravljača iz memorije je sljedeći:
- Pritisnite tipku na prijamniku i držite je najmanje 3 sekunde, odnosno dok se ne upali LED dioda L1. Zatim je otpustite.
- U roku od sedam sekundi nakon što se upali, pritisnite tipku na daljinskom upravljačukoji želite izbrisati i držite je pritisnutom dok se LED dioda L1 ne ugasi. Zatim je otpustite.
- Nakon otprilike jedne sekunde LED dioda na prijamniku počet će treperiti u intervalima od pola sekunde.
- Pritisnite tipku T1 na prijamniku.
- Ako je brisanje uspješno izvršeno, LED dioda L1 dugo će zatreperiti.
- Pričekajte 7 sekundi
Brisanje cijele memorije prijamnika
Postupak brisanja CIJELE memorije je sljedeći:
- Pritisnite tipku T1 na prijamniku i držite je dok se ne upali LED dioda L1 (nakon otprilike 3 sekunde); nastavite je držati dok se LED dioda L1 ne ugasi (nakon otprilike 3 sekunde), a zatim je otpustite.
- Nakon otprilike jedne sekunde LED dioda počet će sama treperiti u intervalima od jedne sekunde.
- Točno na treće treperenje pritisnite tipku T1 na prijamniku.
- Ako je brisanje uspješno izvršeno, LED dioda L1 dugo će zatreperiti.
Tehničke značajke prijamnika KEY RXM23
| Kodiranje | - FIX - ROLLING |
|---|---|
| Kompatibilni daljinski upravljači | - SUB - ORION |
| Napajanje | - 12V AC/DC - 24V AC/DC |
| Potrošnja (minimalna) | 18 mA |
| Potrošnja (maksimalna) | 44 mA |
| Snaga | 1W |
| Frekvencija | 433,92 MHz |
| Antena | 50Ω |
| Osjetljivost | -108 dB |
| Broj releja | 2 releja |
| Kontakt za normalno otvoreni relej | maks. 1A i 24Vdc |
| Radna temperatura | -20 do +55 °C |
| Razred zaštite | IP30 |
| Dimenzije | 82×25×42 mm (š×d×v) |
| Masa | 55 g |
