Komplet pogona za garažna vrata do 11,4/12,6m2 NICE SPIDER800
| Dostupnost proizvoda: | do 7 dana | Robu standardno otpremljujemo do 7 dana. |
|---|
do 7 dana
267,49 € s PDV-om
| Težina |
|---|
| 10 kg |
Opis proizvoda Komplet pogona za garažna vrata do 11,4/12,6m2 NICE SPIDER800
- sekcijska garažna vrata visine do 2,6 m i površine 11,4 m²,
- izbočena podizno-preklopna garažna vrata visine do 3 m i površine 12,6 m²
| Komplet sadrži: | NICE-SPIDER800 | |||
|---|---|---|---|---|
 |
1 × | Pogon NICE SPIDER800 | ||
|
Elektromehanički pogon NICE SPIDER800 za sekcijska garažna vrata površine do 11,4 m², ili izbočena podizno-preklopna garažna vrata površine do 12,6 m². Motor se isporučuje s ugrađenom upravljačkom jedinicom i prijamnikom. |
||||
 |
1 × | Daljinski upravljač NICE MYGO4 | NICE-MYGO4 | |
|
Daljinski upravljač s četiri tipke za automatsko upravljanje vratima na daljinu. Njime možete upravljati s četiri uređaja ili jednom uređaju zadavati četiri vrste naredbi. |
Detalji  |
|||
 |
1 × | Tračnica sa zupčastim remenom SR32B, 3,2 m | NICE-SR32B | |
Unaprijed sastavljena tračnica sa zupčastim remenom SR32B duljine 3,2 m. Za sekcijska vrata okvirno do 2,6 m; kod podizno-preklopnih vrata ograničenje ovisi o konstrukciji, pogledajte tablicu prikladnosti. | Detalji |
|||
 |
1 × | Upute za montažu NICE SPIDER800 | ||
|
Upute za uspješnu montažu s ilustriranim shemama ožičenja te uputama za programiranje i uparivanje daljinskih upravljača. |
Preuzmi |
|||
| 1 × | Dodatna oprema za montažu | |||
|
Vijci za pričvršćivanje pogona na vodilicu, montažni nosači, uže za deblokadu itd. |
||||
NICE SPIDER800 je komplet pogona za garažna vrata s vodilicom SR32B 3,2 m i jednim daljinskim upravljačem MYGO4. Ima ugrađenu upravljačku jedinicu MCU1 i radijski prijamnik. Napajanje kompleta je 230 V AC.
Remenska vodilica ojačana čeličnim užadima omogućuje tih rad. Upravljačka jedinica uči krajnje položaje, silu i usporavanje te detektira prepreku. U slučaju nestanka struje, vrata se deblokiraju užetom i njima se upravlja ručno.
Dodatna oprema i upravljanje
Sigurnosne elemente odaberite prema stvarnim rizicima garažnih vrata. Detekcija prepreke u pogonu ne zamjenjuje fotoćelije, sigurnosni rub ni mjerenje sila pri predaji instalacije.
| Što | Zašto | Vrsta / priključak |
|---|---|---|
| Upravljačka jedinica | Postavljanje, upravljanje i servisiranje pogona; upravljačka je ploča ugrađena. | MCU1 Priključci i shema. |
| Vodilica | Pogon pomiče kolica s polugom i treba odgovarajuću remensku vodilicu. | SR32B – u ovom kompletu. Montaža. |
| Viša vrata | Produžetak vodilice odaberite prema vrsti, visini, površini i otporu vrata. | SR08B; ograničenja. |
| Podizna vrata | Za podizna vrata s protutežom potrebna je odgovarajuća geometrija poluge. | SPA5; kod podiznih vrata s oprugama SPA5 se ne upotrebljava, ovisno o vrsti montaže. |
| Fotoćelije | Detekcija prepreke u zaštićenom prostoru. Odaberite odgovarajuće električno sučelje. | EPMB – dvožični BlueBUS. Priključivanje. |
| Signalna svjetiljka | Vidljiva signalizacija kretanja vrata, po potrebi i vanjska antena. | ELDC; izlaz FLASH i antena. |
| Daljinsko upravljanje | Prijamnik je ugrađen. Daljinski upravljač treba pohraniti u memoriju prijamnika. | MYGO4 – jedan je u kompletu. Uparivanje. |
| Rezervno napajanje | Omogućuje upravljanje u slučaju nestanka mrežnog napajanja nakon ugradnje baterije. | PS124; ugradnja i odspajanje. |
| Servisne postavke | Dijagnostika i napredne postavke putem BusT4. | Oview + IBT4N. |
Sadržaj kompleta SPIDER800
Ova kartica nudi komplet SPIDER800 s vodilicom SR32B i jednim daljinskim upravljačem MYGO4. Sadržaj pakiranja naveden je u gornjoj tablici kompleta. Fotoćelije, signalna svjetiljka, rezervno napajanje i poluga SPA5 naručuju se prema potrebi; nisu automatski uključeni u svaki komplet.
| Komplet s vodilicom |
|---|
NICE SPIDER800 800 N; SR32B + 1 × MYGO4. Sekcijska vrata do 11,4 m². |
Za koja su garažna vrata pogon prikladan
S osnovnom vodilicom SR32B okvirne dimenzije ovise o vrsti garažnih vrata. Dimenzije u tablici predstavljaju širinu × visinu. Prikladnost ovisi i o uravnoteženosti, trenju i prostoru za montažu.
| Vrsta vrata | Orijentacijska dimenzija | Uvjet |
|---|---|---|
| Sekcijska | 4,4 × 2,6 m | Približno 11,4 m². |
| Nepreklapajuća podizna | 4,2 × 2,4 m | SPA5; površina 10,08 m². |
| Preklapajuća podizna | 4,2 × 3,0 m | SPA5; površina 12,6 m². |
| Podizna s oprugom | 4,2 × 3,0 m | Ovisno o načinu montaže bez SPA5; provjerite vodilicu i balansiranje. |
Maksimalna sila 800 N označava vučnu silu pogona. To nije masa vrata izražena u kilogramima. Pri ispitivanju deblokiranih vrata sila potrebna za ručno pomicanje u oba smjera duž cijele putanje mora biti najviše 225 N. Pogon ne smije zamijeniti popravak oštećenih opruga ni vrata s lošim balansiranjem.
Vodilica SR32B dugačka je 3,2 m, a korisni hod kolica iznosi 2,8 m. Visina vrata ovisi i o njihovoj konstrukciji i poluzi. Za viša vrata moguće je dodati produžetak SR08B od 0,8 m s duljim remenom; pri putanji od 4 m korisni hod iznosi 3,5 m. Sam produžetak ne potvrđuje prikladnost za veća ili teža vrata. Pošaljite nam širinu, visinu, tip vrata i potreban hod putem stranice Kontakt.
Broj ciklusa i opterećenje
Jedan ciklus obuhvaća potpuno otvaranje i zatvaranje. Tablica prikazuje gornje vrijednosti prema visini; otpor vrata dodatno ih smanjuje. Vrijedi i ukupno ograničenje od 50 ciklusa/dan te najviše 4 minute neprekidnog rada.
| Visina vrata | Ciklusi/h | Uzastopno |
|---|---|---|
| Do 2 m | 20 | 10 |
| Više od 2 do 2,5 m | 15 | 7 |
| Više od 2,5 do 3 m | 12 | 5 |
| Više od 3 do 3,5 m | 10 | 4 |
Za silu potrebnu za pomicanje do 250 N proizvođač navodi smanjenje broja ciklusa za 25 %, a pri 250–400 N za 42 %. Ovaj izračun opterećenja ne povećava dopušteni otpor pri ispitivanju ručnog pomicanja: i dalje vrijedi najviše 225 N. Ograničenje zbog temperature može privremeno blokirati daljnje pomicanje; pričekajte da se pogon ohladi.
Montaža vodilice i pogona
Montirajte dok su vrata zatvorena, uz isključeno mrežno napajanje i odspojenu pričuvnu bateriju. Vrata se moraju glatko pomicati rukom i ostati uravnotežena u različitim položajima kada su odspojena od kolica. Brave koje bi ometale automatsko kretanje riješite prije montaže. Opruge i protuutege podešava kvalificirani tehničar.
- Provjerite prostor iznad vrata, duljinu vodilice te čvrstoću zida i stropa. Ostavite pristup pogonu i užetu za deblokadu.
- Kod vodilice iz dva dijela umetnite oba dijela u spojnicu do kraja. Kod gotove vodilice SR32B ovaj korak spajanja nije potreban. Provjerite neometano i slobodno kretanje kolica.
- Postavite glavu motora na vodilicu i pričvrstite je priloženim vijcima. Dopušteno je i okrenuti glavu za 90° u odnosu na os putanje, prema montažnom crtežu.
- Podesite napetost remena. Previše napet remen može oštetiti pogon; labav remen uzrokuje buku i nepouzdano pomicanje. Pri uporabi produžetka upotrijebite odgovarajući dulji remen.
- Prednji nosač pričvrstite na dovoljno čvrstu podlogu, a stražnji dio objesite na stropne nosače. Poravnajte vodilicu i zategnite sve pričvrsne elemente.
- Dok su vrata zatvorena, odspojite kolica, postavite nosač na vrata u os vodilice i spojite vučnu polugu. Tanka ploča mora biti prikladno ojačana; montaža mora prenijeti silu pogona bez deformacije.

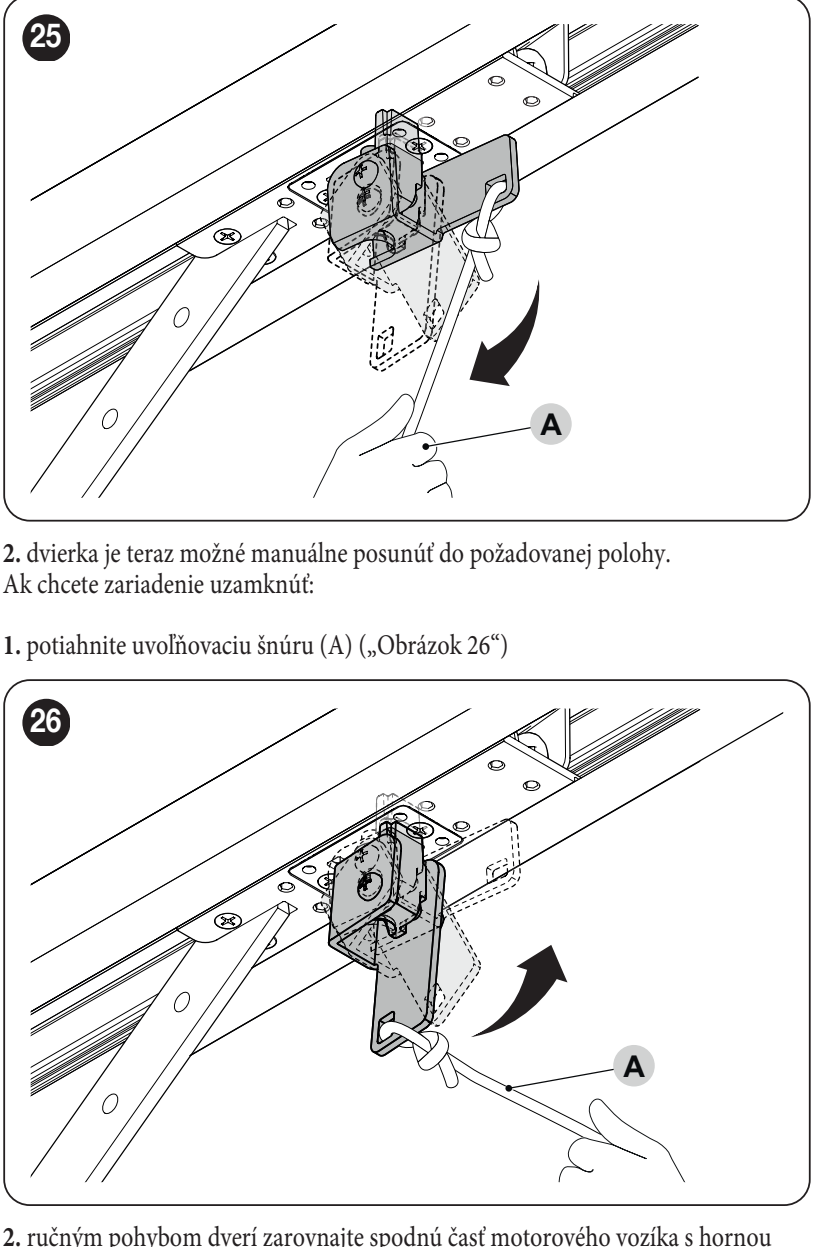

- Dovršite montažu užeta za deblokadu. Ručno prijeđite cijelu putanju, provjerite zazore i ponovno osigurajte kolica prije programiranja.

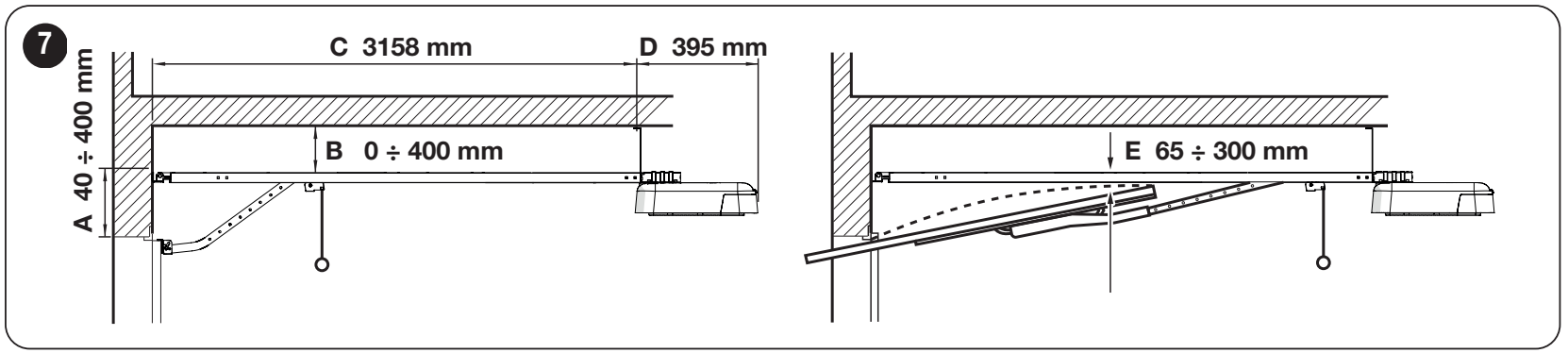

U prikazanom položaju: A = 40–400 mm, B = 0–400 mm, C = 3 158 mm, D = 395 mm. Za podizna vrata pridržavajte se vrijednosti E = 65–300 mm, odnosno razmaka vodilice od najviše točke gornjeg ruba vrata tijekom kretanja. Dimenzije se odnose na prikazani raspored montaže.
Ožičenje i mrežno napajanje
Upotrijebite zaštićenu utičnicu 230 V AC, 50/60 Hz sa zaštitnim vodičem i mogućnošću sigurnog odspajanja. Nemojte odrezati priloženi kabel ni utikač. Ako nema odgovarajuće utičnice, električar će izvesti njezino napajanje i zaštitu. Vodiče niskog napona položite odvojeno od mrežnog voda i osigurajte ih od povlačenja i dodira s pokretnim dijelovima.
| Priključak | Kabel / najveća duljina |
|---|---|
| Signalna svjetiljka | 2 × 0,5 mm²; najviše 20 m. |
| Antena | Zaseban koaksijalni kabel RG58; najviše 10 m, preporučuje se manje od 5 m. |
| Tipkalo / ključni prekidač | 2 × 0,5 mm² za beznaponski signal NO; najviše 50 m. Za dva kontakta upotrijebite 2 kabela 2 × 0,5 mm² ili jedan kabel 4 × 0,5 mm². |
| Fotoćelije | BlueBUS: 2 × 0,7 mm², TX i RX paralelno. Relejni: RX 4 × 0,5 mm², TX 2 × 0,5 mm². Najviše 30 m. |
| Sigurnosni rub | 2 × 0,5 mm²; najviše 20 m. OSE zahtijeva tri vodiča prema načinu spajanja sigurnosnog ruba. |
| Mrežni dovod do utičnice | 3 × 1,5 mm² do 30 m; za dulji vod, prema uputama za montažu, 3 × 2,5 mm² i zaštitno uzemljenje kod automatike. Projektiranje i izvedbu osigurava električar. |
Navedene duljine vrijede za odgovarajuće spajanje i uvjete okoline. Kod drugog sigurnosnog ruba ili upravljačkog modula pridržavajte se i uputa za taj uređaj. Mrežno napajanje ne priključuje se na ulaze za dodatnu opremu.
Upravljačka ploča, priključne stezaljke i polaritet

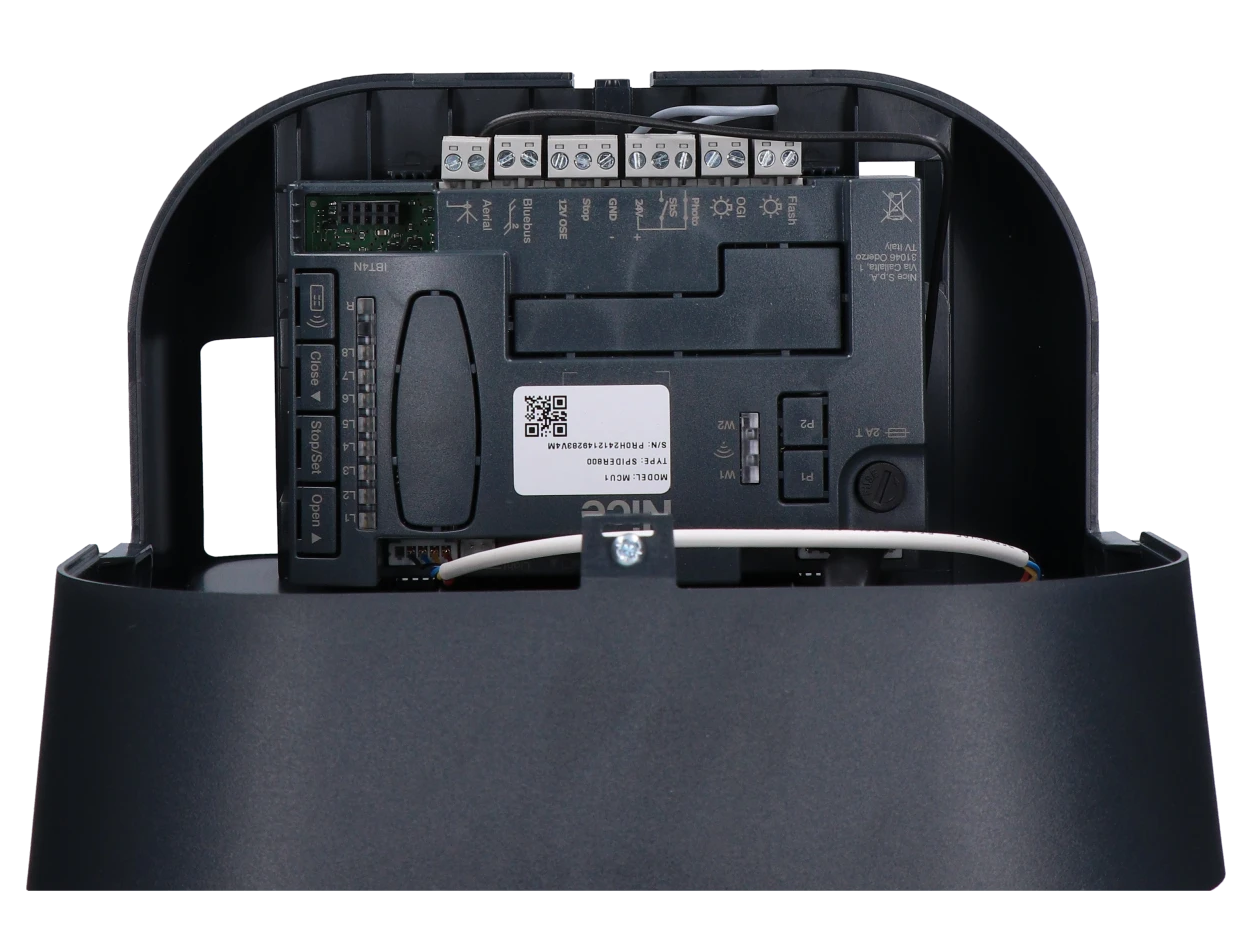

SPIDER800 ima ugrađenu upravljačku jedinicu MCU1 s BlueBUS-om i programskim LED-icama L1–L8.
| Priključna stezaljka | Funkcija i spajanje |
|---|---|

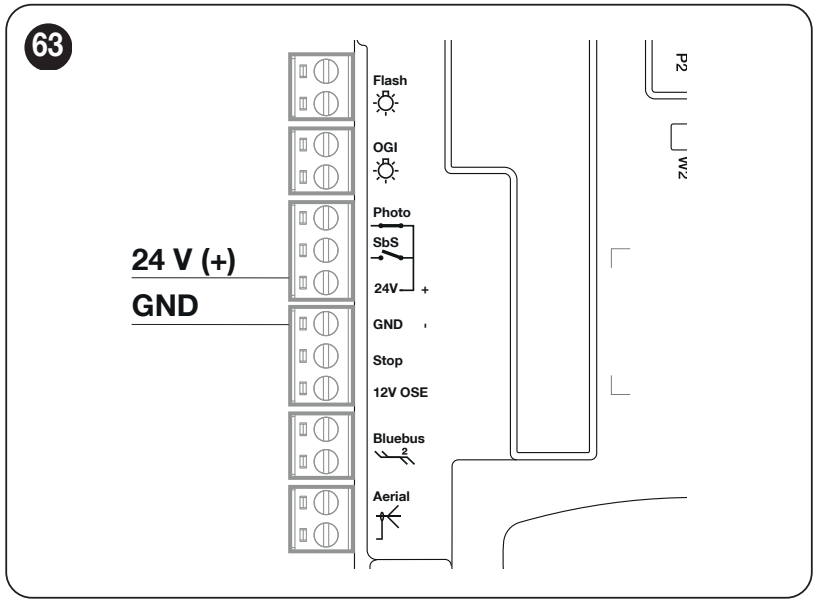

| 24 V / GND | 24 V je plus (+), GND je minus (−). Pomoćno napajanje 24 V DC, tolerancija −30 % / +50 %, ukupno najviše 100 mA. |
| BlueBUS | Dvožično napajanje i komunikacija kompatibilnih uređaja; EPMB spajaju se paralelno. Bez polariteta +/−. |
| PHOTO | Beznaponski NC kontakt između PHOTO i 24 V (+). Napajanje fotoćelija s relejskim izlazom zasebno je 24 V (+) / GND (−). |
| SbS | Beznaponski NO gumb između SbS i 24 V (+); kratko zatvaranje kontakta šalje naredbu za korak. |
| STOP / GND | Sigurnosni ulaz STOP u odnosu na GND. Vrsta NO, NC ili 8,2 kΩ prepoznaje se pri pokretanju. Sam kontakt nema polaritet. |

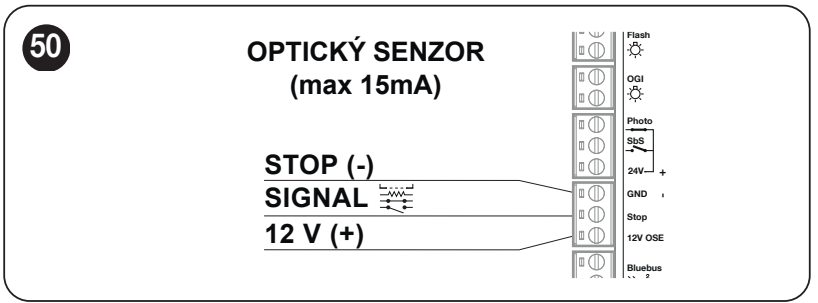

| 12 V OSE / STOP / GND | Optički sigurnosni rub: 12 V OSE = plus (+), STOP = signal, GND = minus (−). Napajanje 12 V DC, najviše 15 mA. Spojite samo odgovarajući OSE rub prema njegovim uputama. |
| FLASH / OGI | Zasebni dvopolni izlazi, standardno 24 V DC, najviše 10 W po izlazu. FLASH za signalnu svjetiljku, OGI za indikator otvorenog položaja. Funkcija ovisi o postavci. |
| AERIAL | Koaksijalni ulaz za antenu: središnji vodič i oplet spojite prema shemi; nije riječ o napajanju dodatne opreme. |
Gumb, ključna sklopka ili relej
Na SbS priključujte samo beznaponski NO kontakt, primjerice gumb ili relej upravljačkog modula. Kontakt povezuje SbS i 24 V (+). Na ulaz za naredbu nemojte dovoditi izlazni napon modula. Ako je modulu potrebno napajanje, zasebno upotrijebite 24 V (+) i GND (−) i pridržavajte se ukupnog ograničenja od 100 mA.
Sigurnosni rub i ulaz STOP
STOP zaustavlja kretanje i izvodi kratko kretanje unatrag. Pri promjeni sigurnosnog uređaja potrebno je ponovno registrirati uređaje. Više NO kontakata spaja se paralelno, a NC kontakti serijski. Rubove od 8,2 kΩ i njihove kombinacije spojite prema konkretnoj shemi; obična sklopka ne jamči jednaku razinu nadzora kvara kao nadzirani sigurnosni rub.

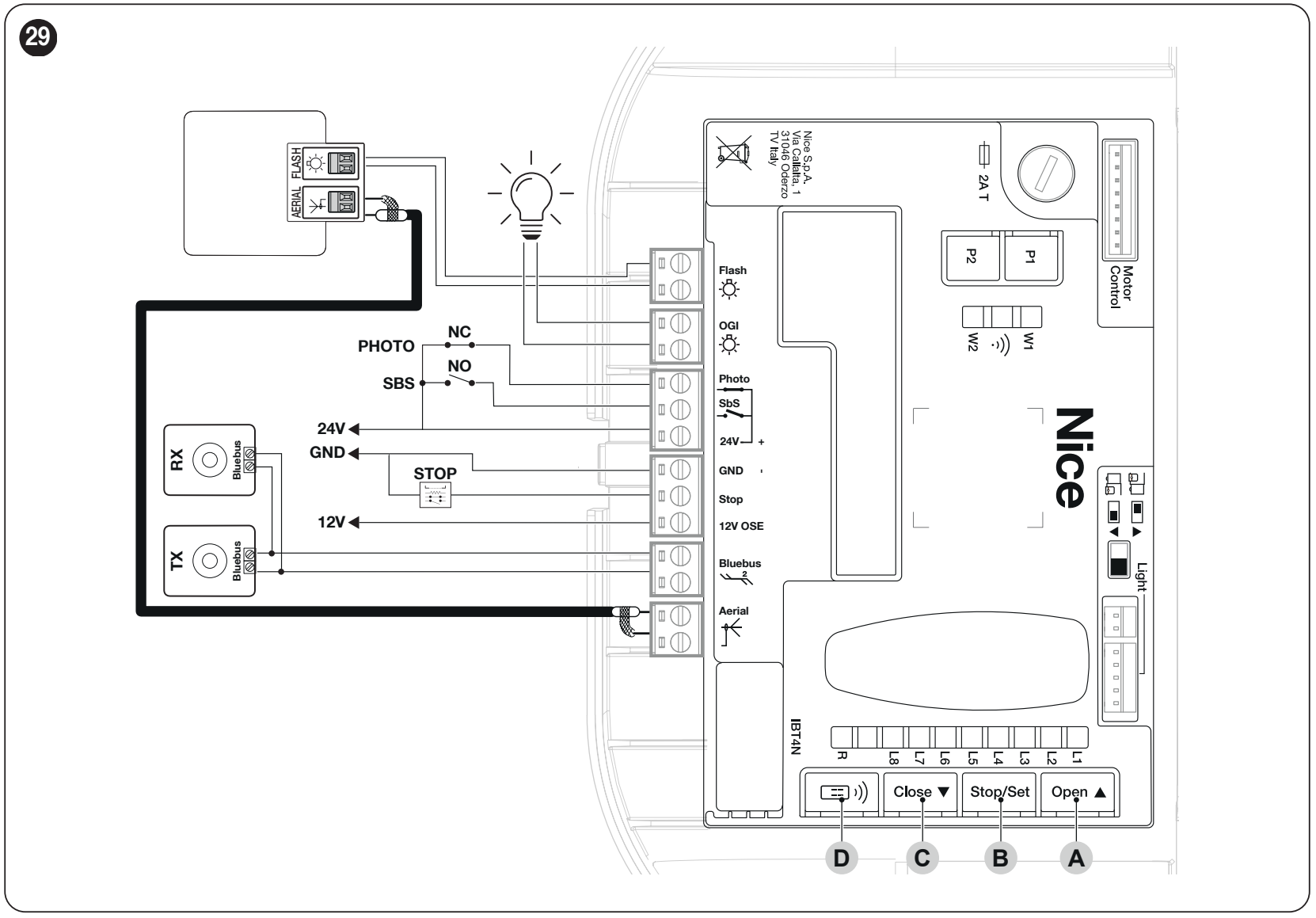

Spajanje fotoćelija
Za jednostavno dvožično spajanje odaberite NICE EPMB s BlueBUS-om. Oba vodiča iz TX-a i RX-a spojite paralelno na par priključaka BlueBUS. Ova sabirnica nema polaritet; oznake 24 V (+) / GND (−) odnose se na druge priključne stezaljke.

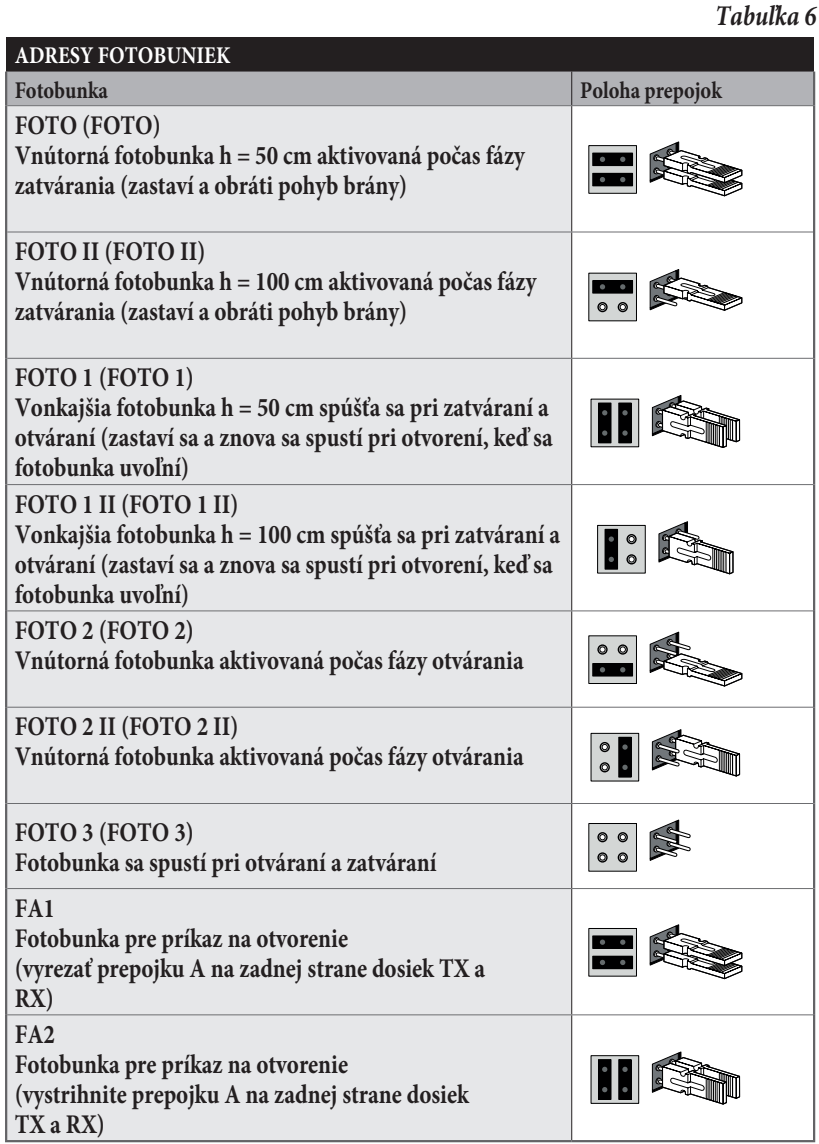

- Dok je napajanje isključeno, postavite istu adresu premosnicima na TX-u i RX-u jednog para. Svaki sljedeći par mora imati drugu adresu.
- Pričvrstite i poravnajte TX nasuprot RX-u pa spojite BlueBUS. Funkciju i visinu ugradnje odaberite prema prostoru koji se štiti.
- Nakon spajanja ili promjene adresa provedite registraciju uređaja i zasebno ispitivanje sigurnosti.

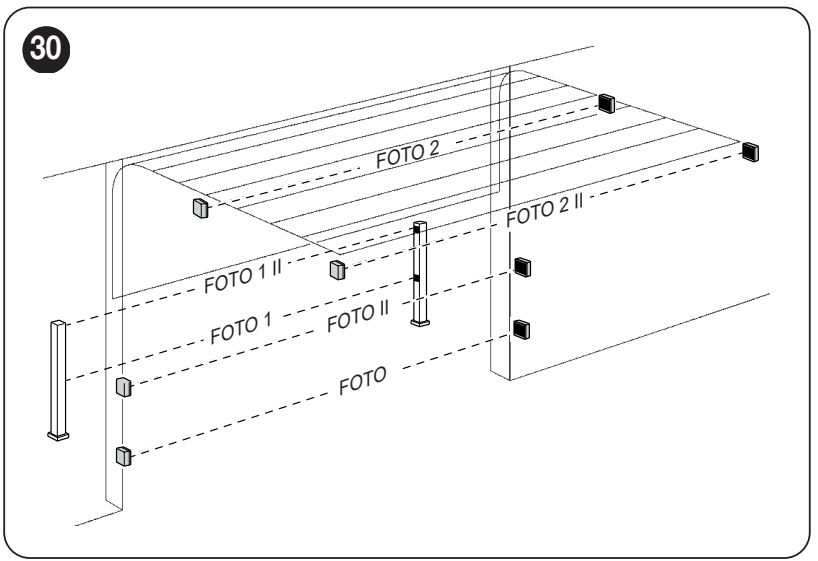

| Adresa | Položaj i reakcija |
|---|---|
| PHOTO / PHOTO II | Unutarnja fotoćelija na visini od 50 / 100 cm; pri zatvaranju zaustavlja i obrće kretanje. |
| PHOTO 1 / PHOTO 1 II | Vanjska fotoćelija na visini od 50 / 100 cm; pri otvaranju i zatvaranju zaustavlja kretanje, a nakon oslobađanja nastavlja otvaranje. |
| PHOTO 2 / PHOTO 2 II | Unutarnja zaštita aktivna tijekom otvaranja; položaj prema crtežu. |
| PHOTO 3 | Zaštita pri otvaranju i zatvaranju; odabire se prema stvarnom riziku i položaju. |
Nemojte postavljati jednu uz drugu parove s adresama PHOTO / PHOTO 2, PHOTO II / PHOTO 3, PHOTO 1 / PHOTO 2 II, kako ne bi međusobno ometali rad. Fotoćelije koje se koriste kao naredba za otvaranje ne zamjenjuju sigurnosni par.
Fotoćelije s relejskim izlazom za PHOTO

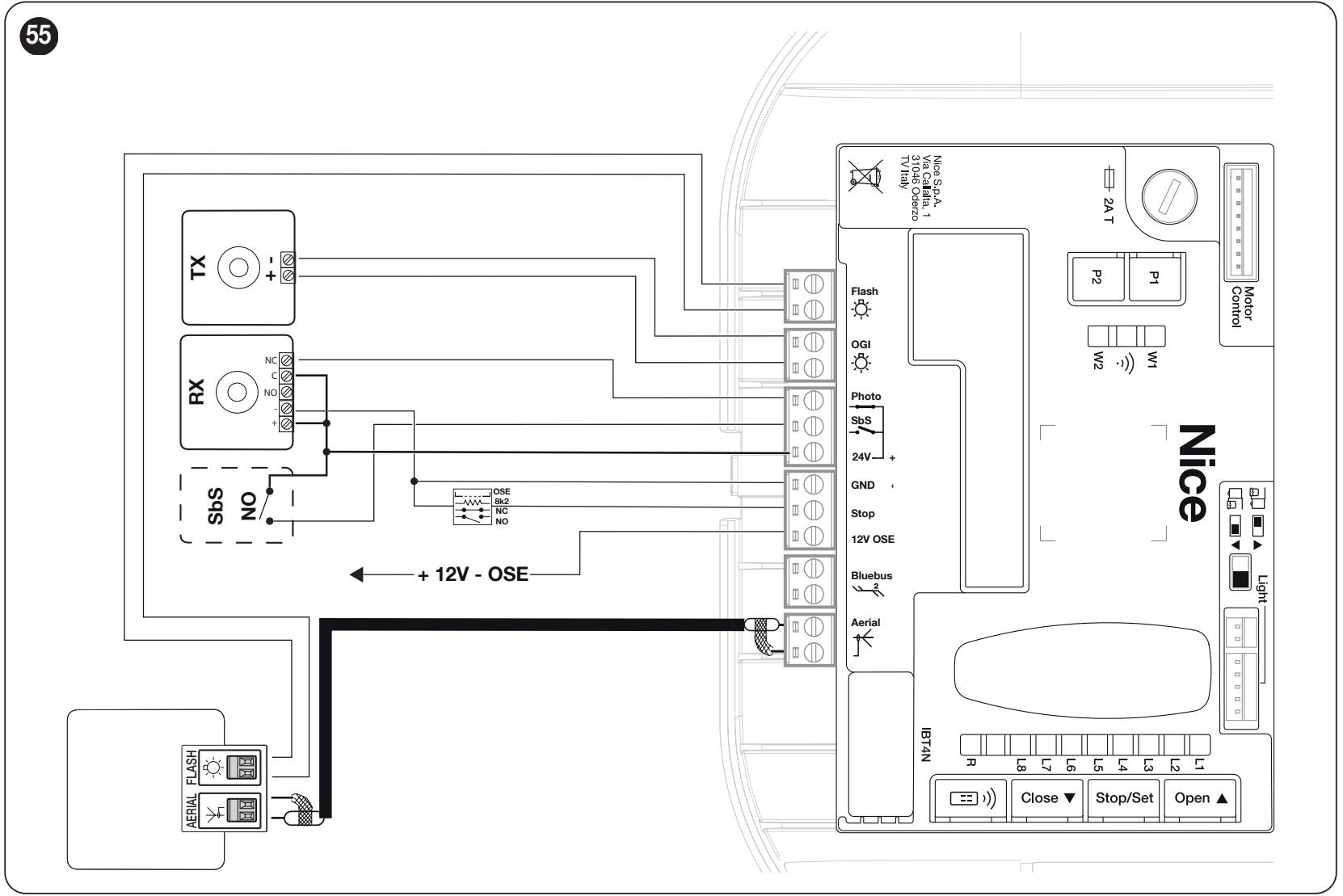

Kod EPM bez testiranja: na TX-u i RX-u vrijedi 1 = plus, 2 = minus. Napajajte ih s priključnih stezaljki 24 V (+) i GND (−). Na RX-u upotrijebite 4 – COM i 5 – NC između 24 V (+) i PHOTO. Priključak 3 je NO i ne koristi se za sigurnosni ulaz PHOTO. Zbroj potrošnje pomoćnog napajanja ne smije prijeći 100 mA.
Fotoćelije s relejskim izlazom i testiranjem PHOTOTEST
Za spoj s testiranjem napajajte TX iz para OGI, a RX ostaje na 24 V (+) / GND (−). Kada je ploča točno orijentirana kao na donjoj shemi, gornji priključak OGI-ja je minus (−), a donji plus (+). Na EPM-u su 1 (+), 2 (−); RX priključci 4 – COM i 5 – NC spajaju se između 24 V (+) i PHOTO. OGI daje 24 V DC, maks. 10 W. Nemojte zamijeniti ove vodiče s izlazom FLASH.
Postavite razinu II/L5 na vrijednost LED-a L2 – PHOTOTEST i ponovno naučite uređaje. Prije pokreta upravljačka jedinica provjerava reakciju fotoćelija; neuspješan test blokira manevriranje. Za BlueBUS EPMB ne primjenjuje se ovaj postupak s relejnim fotoćelijama.
Signalna bljeskalica FLASH, rasvjeta i antena
NICE ELDC spojite je preko njezine priključne stezaljke s oznakom FLASH na par priključaka FLASH na MCU1; standardni izlaz je 24 V DC, maks. 10 W. Funkcija izlaza mora se odgovarajuće postaviti u programiranju. Na ove priključke ne spaja se mrežna signalna bljeskalica od 230 V.
Pri spajanju signalne bljeskalice na par priključaka FLASH poštujte oznake na priključenom uređaju. Na ovom detalju ELDC-a nije označen redoslijed polova; nemojte primjenjivati orijentaciju pomoćne priključne stezaljke 24 V / GND. Ulaz AERIAL na ELDC-u zaseban je antenski ulaz: koaksijalni kabel spojite na antenski priključak upravljačke jedinice prema slici. Nemojte zamijeniti antenu i napajanje signalne bljeskalice.
Pogon ima i ugrađenu LED rasvjetu garaže. Izlaz OGI dodatno je namijenjen vanjskoj indikaciji otvorenih vrata; pri promjeni njegove funkcije provjerite postavku OGI-ja i opterećenje.
Prvo pokretanje i učenje
Najprije dovršite mehaničku montažu i ožičenje, osigurajte kolica i oslobodite cijelo područje kretanja. Provjerite STOP, fotoćelije i ispravan smjer kretanja. Učenje položaja, učenje sile i uparivanje daljinskog upravljača zasebni su postupci.
Prije prvog uključivanja postavite osigurana vrata približno na sredinu putanje. Kod nove, nekonfigurirane upravljačke jedinice 4 crvena treptaja BlueBUS-a normalno su upozorenje da konfiguracija nedostaje. Signalna bljeskalica i unutarnja rasvjeta trebaju biti isključene u mirovanju; birač smjera u standardnoj se montaži nalazi lijevo.
1. Učenje BlueBUS-a i STOP-a
- Uključite napajanje. Pri prvom pokretanju trepere L1 i L2; prepoznavanje pokrenite i bez priključene dodatne opreme.
- Istodobno držite OPEN + STOP/SET otprilike 3 s. Otpustite nakon što L1 i L2 počnu brzo treperiti.
- Pričekajte da postupak završi. STOP mora svijetliti, a L1 i L2 moraju se ugasiti. Pri prvoj instalaciji počet će treperiti L3 i L4: potrebno je pohraniti položaje.
Ako mijenjate smjer okretnim prekidačem na ploči, postavite ga dok je napajanje isključeno, prema rasporedu pogona, pa ponovno pokrenite učenje uređaja. Promjena smjera primjenjuje se tek nakon tog učenja; smjer se ne mijenja zamjenom vodiča sigurnosne dodatne opreme.
2. Pohrana položaja otvorenih i zatvorenih vrata
- Držite STOP/SET + CLOSE otprilike 3 s. L1 će početi treperiti.
- Tipkama OPEN / CLOSE namjestite željeni položaj potpunog otvaranja. Držite STOP/SET 3 s; L1 svijetli i pohranjen je položaj otvorenih vrata A1. Otpustite.
- Dok L8 treperi, pomičite vrata tipkama OPEN / CLOSE do potpunog zatvaranja uz pod. Držite STOP/SET 3 s; L8 svijetli. Otpustite; LED-ice za programiranje će se ugasiti.
- Pošaljite naredbu SbS ili OPEN. Pogon će izvršiti cijeli ciklus automatskog učenja sile.
Za svaki korak koji uključuje naredbu kretanja predviđeno je najviše 60 s; ako prekoračite to vrijeme, ponovno započnite postupak određivanja položaja. Upravljačka jedinica izračunava međupoložaje, usporavanje i djelomično otvaranje; detaljnije se mogu promijeniti putem servisnog sučelja.
Učenje sile i prvo ispitivanje kretanja
Učenje sile izvodi automatski manevar otvaranja i zatvaranja uz povećanu silu. Tijekom postupka držite osobe i predmete podalje od vrata. Isprekidano unutarnje osvjetljenje označava da je učenje u tijeku. Nakon promjene položaja, brzine, smjera ili rasterećenja mehanike potrebno je ponovno pokrenuti učenje sile.
Ako postupak prekine STOP, fotoćelija ili nestanak napajanja, uklonite uzrok pa nastavite učenje sljedećom naredbom SbS / OPEN / CLOSE.
Ispitivanje prije puštanja u rad
- Kad su kolica deblokirana, provjerite ručno otvaranje i zatvaranje duž cijele putanje: potrebna sila ne smije prelaziti 225 N (približno 23 kg sile, a ne mase vrata). Zatim ponovno blokirajte kolica.
- Ponovite električno otvaranje i zatvaranje; vrata moraju dosegnuti pohranjene položaje bez zapinjanja i deformiranja nosača.
- Provjerite usporavanje pri krajnjim položajima, rasterećenje remena nakon zaustavljanja, ručno deblokiranje i ponovno blokiranje.
- Prekinite svaku fotoćeliju kod TX-a, kod RX-a i na sredini snopa; provjerite ispravnu sigurnosnu reakciju. Ispitajte sve STOP uređaje.
- Tehničar mora izmjeriti sile udara i provjeriti sigurnost cijelih vrata. Većom se silom ne smije prikrivati loša mehanika. Nakon promjene sile ponovno izvršite mjerenje.
- Korisniku predajte upute za rukovanje, deblokiranje i održavanje. Prolazite samo kroz potpuno otvorena vrata koja miruju.
Programiranje MCU1
Na ploči koristite OPEN, STOP/SET, CLOSE i LED-ice L1–L8. Programirajte dok vrata miruju. Tijekom uobičajenog kretanja svaki pritisak na bilo koju tipku na ploči šalje naredbu STOP. Kratko treperenje LED-ice odabrane funkcije označava OFF, a dulje ON. Nakon promjene sile ili osjetljivosti ponovno provjerite sigurnost vrata.
Razina I – funkcije ON / OFF
- Držite STOP/SET dok L1 ne počne treperiti, a zatim otpustite.
- Tipkama OPEN / CLOSE premjestite trepereću LED-icu na željenu funkciju.
- Kratko pritisnite STOP/SET za promjenu ON / OFF. Po potrebi postavite još jednu funkciju.
- Za pohranu i izlaz pričekajte 20 s bez pritiska na tipku.
| LED – funkcija | Značenje / tvorničko stanje |
|---|---|
| L1 – Automatsko zatvaranje | ON: nakon otvaranja zatvara se nakon pauze postavljene na razini II/L1. OFF: čeka naredbu. Tvornički OFF. |
| L2 – Zatvaranje nakon fotoćelije | ON: nakon oslobađanja fotoćelije koristi pauzu od 5 s. Uz automatsko zatvaranje može dovršiti otvaranje nakon oslobađanja snopa; bez njega dovršava otvaranje i zatvara nakon 5 s. STOP poništava tu naknadnu reakciju. Tvornički OFF. |
| L3 – Uvijek zatvoriti | ON: nakon obnavljanja napajanja, ako se utvrdi da su vrata otvorena, signalna bljeskalica treperi 5 s, a zatim se vrata zatvaraju. Tvornički OFF. |
| L4 – Stanje pripravnosti | ON: nakon 1 minute neaktivnosti isključuje dio elektronike; BlueBUS signalizira polako. Uzmite u obzir napajanje priključenih uređaja. Tvornički OFF. |
| L5 – Zaštita od neovlaštenog otvaranja | ON: nakon detekcije nasilnog otvaranja pokreće zatvaranje. Obavijesti u aplikaciji zahtijevaju kompatibilno sučelje i konfiguraciju. Tvornički OFF. |
| L6 – Predbljeskanje | ON: signalna svjetiljka treperi 3 s prije početka kretanja. Tvornički OFF. |
| L7 – Isključivanje unutarnjeg radija | ON: unutarnji prijamnik je isključen, primjerice pri uporabi vanjskog OXI/OXIBD-a. OFF: ugrađeni radio je aktivan. Tvornički OFF. |
| L8 – Lagana / teška vrata | ON: unaprijed postavljena vrijednost za lagana vrata. OFF: unaprijed postavljena vrijednost za teška vrata. Mijenja skup vrijednosti sile, osjetljivosti i brzine; nakon toga potrebno je naučiti silu. Tvornički OFF. |
Razina II – podesive vrijednosti
- Držite STOP/SET dok L1 ne počne treperiti; otpustite.
- Tipkama OPEN / CLOSE odaberite ulaznu LED diodu parametra.
- Držite STOP/SET. Nakon približno 3 s zasvijetlit će LED dioda njegove trenutačne vrijednosti. I dalje držite STOP/SET i tipkama OPEN / CLOSE odaberite drugu LED diodu vrijednosti.
- Otpustite STOP/SET. Podesite sljedeći parametar ili pričekajte 20 s bez pritiskanja tipki kako biste spremili i izašli.
Podebljano je označena tvornička LED dioda vrijednosti. Unaprijed postavljene vrijednosti za lagana/teška vrata ili podešavanje putem servisnog sučelja mogu promijeniti neke vrijednosti; mjerodavna je trenutačna signalizacija na ploči.
| Ulazna LED dioda – naziv i opis | LED dioda postavke – vrijednost |
|---|---|
| L1 – Pauza Vrijeme automatskog zatvaranja; djeluje kada je I/L1 ON. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Naredba SbS Slijed koraka ulaza za sekvencijalno upravljanje i prve radijske naredbe. Načini L4, L5, L7 i L8 mijenjaju i naredbe OPEN / CLOSE. | L1 – otvaranje – zaustavljanje – zatvaranje – zaustavljanje L2 – otvaranje – zaustavljanje – zatvaranje – otvaranje L3 – otvaranje – zatvaranje – otvaranje – zatvaranje L4 – zajednički ulaz L5 – zajednički ulaz 2; držanje dulje od 2 s = STOP L6 – SbS 2; držanje dulje od 2 s = djelomično otvaranje L7 – kretanje samo dok je naredba pritisnuta L8 – poluautomatsko otvaranje, zatvaranje dok je naredba pritisnuta |
| L3 – Brzina Postotak maksimalne brzine. Nakon promjene sila se mora ponovno naučiti. | L1 – 30 % L2 – 44 % L3 – 58 % L4 – 72 % L5 – 86 % L6 – 100 % L7 – otvaranje V4 (72 %), zatvaranje V2 (44 %) L8 – otvaranje V6 (100 %), zatvaranje V4 (72 %) |
| L4 – FLASH (OUT1) Namjena izlaza mora odgovarati opterećenju. Izlaz 24 V DC, maks. 10 W. Brava, zasun i magnet moraju biti elektromagnetskog tipa, bez vlastite elektronike. | L1 – pokazivač otvorenih vrata L2 – aktivan samo kada su vrata potpuno zatvorena L3 – aktivan samo kada su vrata potpuno otvorena L4 – signalna svjetiljka upozorenja tijekom kretanja L5 – električni zasun: aktivan tijekom otvaranja, mehaničko zaključavanje pri zatvaranju L6 – električna brava: aktivira se na početku otvaranja tijekom postavljenog vremena L7 – magnetska brava: aktivna kada su vrata potpuno zatvorena, otpušta se prije otvaranja L8 – signalizacija održavanja |
| L5 – OGI (OUT2) Drugi izlaz 24 V DC, maks. 10 W; za fototest potrebno je pravilno ožičenje TX-a i novo učenje. | L1 – pokazivač otvorenih vrata OGI L2 – PHOTOTEST: napajanje TX-a i provjera prije kretanja L3 – stanje vrata: aktivno tijekom kretanja, isključeno kada su zaustavljena L4 – osvjetljenje garaže: upravlja unutarnjom rasvjetom L5 – radijski kanal 1 L6 – radijski kanal 2 L7 – radijski kanal 3 L8 – radijski kanal 4 |
| L6 – Sila motora Regulacijske vrijednosti u %: otvaranje / zatvaranje. Ne radi se o sili izmjerenoj pri udaru. | L1 – 60 / 30 % L2 – 60 / 40 % L3 – 70 / 40 % L4 – 70 / 50 % L5 – 80 / 50 % L6 – 80 / 60 % L7 – 90 / 70 % L8 – 90 / 80 % |
| L7 – Osjetljivost na prepreku Razine osjetljivosti za otvaranje / zatvaranje; ne izražavaju se u njutnima. | L1 – isključena L2 – 10 / 20 L3 – 20 / 30 L4 – 30 / 40 L5 – 40 / 50 L6 – 50 / 60 L7 – 60 / 70 L8 – 70 / 80 |
| L8 – Rasterećenje mehanike Kratko kretanje unatrag otpušta napetost nakon što se vrata zatvore. Nakon promjene potrebno je naučiti silu. | L1 – bez rasterećenja L2 – minimum L3 – međurazina 3 L4 – međurazina 4 L5 – međurazina 5 L6 – međurazina 6 L7 – međurazina 7 L8 – maksimum |
Ako radijski kanal dodijelite izlazu OGI, on će ostati aktivan tijekom odgovarajuće radijske naredbe. Tada taj kanal više neće izvršavati izvornu naredbu motora. Ova izlazna funkcija nije dostupna za dvosmjerne daljinske upravljače BD.
Ako tijekom podešavanja istodobno trepere L1 i L8, trenutačna je vrijednost izvan raspona dostupnog na ploči, primjerice nakon podešavanja putem servisnog sučelja. Provjerite takvu postavku ili tipkama OPEN / CLOSE odaberite odgovarajuću vrijednost iz ponuđenih opcija.
Daljinski upravljači i uparivanje
Prijamnik je ugrađen. MYGO4 iz kompleta treba pohraniti u memoriju. MCU1 podržava O-Code i BD, a u načinu rada 1 ima memoriju za 100 daljinskih upravljača; pri dodavanju drugog daljinskog upravljača provjerite kodiranje, a ne samo frekvenciju od 433,92 MHz.
Način rada 1 – sve tipke
- Držite RADIO dok se ne upali zelena LED R, a zatim otpustite.
- U roku od 10 s držite bilo koju tipku na jednosmjernom daljinskom upravljaču. Otpustite pri prvom od tri zelena treptaja R.
- Na dvosmjernom daljinskom upravljaču pritisnite i odmah otpustite tipku; pohranu potvrđuju tri zelena treptaja R i kratka vibracija kompatibilnog daljinskog upravljača.
| Tipka u načinu rada 1 | Naredba |
|---|---|
| 1 | Sekvencijska naredba SbS |
| 2 | Djelomično otvaranje |
| 3 | Otvaranje |
| 4 | Zatvaranje |
Način rada 2 – jedna tipka
Pritisnite i otpustite RADIO n puta, ovisno o broju naredbe. LED R ponovit će broj. U roku od 10 s pohranite odabranu tipku daljinskog upravljača na isti način kao gore; za sljedeću tipku ponovite postupak.
| Broj pritisaka tipke RADIO | Naredba |
|---|---|
| 1 | SbS |
| 2 | Djelomično otvaranje 1 |
| 3 | Otvaranje |
| 4 | Zatvaranje |
| 5 | STOP |
| 6 | SbS za zajednički ulaz |
| 7 | SbS s visokim prioritetom |
| 8 | Djelomično otvaranje 2 |
| 9 | Djelomično otvaranje 3 |
| 10 | Otvaranje i blokiranje automatike |
| 11 | Zatvaranje i blokiranje automatike |
| 12 | Blokiranje automatike |
| 13 | Deblokiranje automatike |
| 14 | Osvjetljenje – vremensko upravljanje |
| 15 | Osvjetljenje – uključivanje/isključivanje |
Kod MCU1 tipka s visokim prioritetom može upravljati i blokiranom automatikom. Za uobičajeno upravljanje koristite SbS; naredbe za blokiranje odaberite samo ako vam je ta funkcija potrebna.
Dodavanje daljinskog upravljača pomoću postojećeg
Postupak izvedite u dometu pogona i samo ako je omogućeno učenje. Vrijedi za jednosmjerne daljinske upravljače.
- Na novom daljinskom upravljaču držite željenu tipku 7 s i otpustite je.
- Na izvornom daljinskom upravljaču polako tri puta pritisnite i otpustite pohranjenu tipku.
- Na novom daljinskom upravljaču jednom pritisnite i otpustite istu tipku kao u prvom koraku.
Brisanje radijske memorije
Izbrisat će sve pohranjene daljinske upravljače. Držite RADIO i nakon što se LED R upali pa ugasi. Pri sljedećem treptaju otpustite točno pri petom treptaju. Uspjeh potvrđuje pet brzih treptaja. Brisanje radijske memorije zaseban je postupak i razlikuje se od resetiranja upravljačke jedinice.
Kod dvosmjernih daljinskih upravljača, prema njihovim uputama, potrebno je izbrisati i pohranjeno uparivanje na strani odašiljača.
Brisanje jednog daljinskog upravljača ili tipke
- Držite RADIO na ploči dok se zelena LED R ne upali i zatim ugasi. Tada otpustite RADIO; nemojte čekati peti treptaj kao pri brisanju cijele memorije.
- Na jednosmjernom daljinskom upravljaču držite pohranjenu tipku. Otpustite je pri prvom od pet brzih zelenih treptaja R.
- Na dvosmjernom daljinskom upravljaču umjesto držanja pritisnite tipku i odmah je otpustite. Brisanje potvrđuje pet brzih zelenih treptaja R.
U načinu rada 1 može se koristiti bilo koja tipka, a izbrisat će se cijeli daljinski upravljač. U načinu rada 2 ponovite postupak za svaku pohranjenu tipku koju želite izbrisati.
Onemogućavanje učenja na daljinu
- Isključite mrežno napajanje i pričuvno napajanje te pričekajte 10 s. Držite RADIO i ponovno uključite napajanje.
- Nakon signalizacije pohranjenih daljinskih upravljača otpustite RADIO točno nakon drugog kratkog narančastog treptaja R.
- U roku od 5 s kratkim pritiscima tipke RADIO odaberite stanje: ugašena R = bez blokiranja; crvena = zabrana učenja na prijamniku; zelena = zabrana putem autorizacijskog koda; narančasta = obje zabrane.
- U roku od 5 s pritisnite pohranjenu tipku već uparenog odašiljača kako biste pohranili odabrano stanje.
Resetiranje upravljačke jedinice
Resetiranjem se poništavaju prilagođene postavke upravljanja. Držite OPEN + CLOSE približno 3 s, dok se ne upale L1–L8; zatim otpustite. Uspjeh potvrđuje njihovo brzo treperenje tijekom 3 s. Nakon resetiranja ponovno provedite učenje uređaja, položaja i ispitivanje vrata. Ovim se postupkom ne brišu radijski kodovi u unutarnjem ni vanjskom prijamniku.
Dijagnostika i otklanjanje poteškoća
FLASH signalizira pogreške brojem kratkih treptaja. Niz se ponavlja nakon stanke od 1 s; brojite jedan niz.
| Signalizacija | Uzrok i sljedeći korak |
|---|---|
| 1 treptaj | Zatvaranje / položaj Tijekom zatvaranja nije pronađena podloga. Ponovno podesite zatvoreni položaj. |
| 2 treptaja | Fotoćelije Uklonite prepreku, provjerite poravnanje i ožičenje fotoćelija. Reakcija na prepreku očekivana je. |
| 3 treptaja | Ograničenje sile Provjerite ručno pomicanje, opruge, prepreke i trenje. Nemojte automatski povećavati silu; provjerite mehaniku i sigurnost. |
| 4 treptaja | STOP Provjerite sigurnosni uređaj STOP i eventualno blokiranje upravljačke jedinice. |
| 5 treptaja | Memorija parametara Pričekajte najmanje 30 s i pokušajte poslati naredbu. Ako se pogreška nastavi, naručite servis. |
| 6 treptaja | Ograničenje manevra Pričekajte nekoliko minuta da se ohladi. Provjerite radno opterećenje i otpor vrata. |
| 7 treptaja | Unutarnji električni krug Odspojite sva napajanja na nekoliko sekundi. Ako se pogreška nastavi, servis će provjeriti ploču i ožičenje motora. |
| 8 treptaja | Trajna naredba Uklonite trajno aktivnu naredbu, primjerice pritisnutu tipku ili aktivirani relej; provjerite SbS. |
| 9 treptaja | Automatika zaustavljena Izdana je naredba za zaustavljanje automatike. Ako je automatika blokirana odgovarajućom radijskom naredbom, ponovno je aktivirajte naredbom Deblokiraj automatiku (naredba 13). |
| LED / signalizacija | Značenje i provjera |
|---|---|
| BlueBUS – 2 zelena treptaja/s | Uobičajen rad. Dva brza zelena treptaja označuju promjenu ulaza. |
| BlueBUS – brzi i dulji crveni nizovi | Kratki spoj sabirnice: uz odspojeno napajanje provjerite kabele. Nakon uklanjanja problema normalna signalizacija vraća se za približno 10 s. |
| STOP ne svijetli | STOP je aktivan; provjerite sigurnosno ožičenje. |
| PHOTO ne svijetli | Aktiviranje relejnog ulaza PHOTO. |
| SbS svijetli | Prisutna je naredba; ako tipka nije pritisnuta, provjerite kabele i relej. |
| L1 + L2 trepere | Potrebno je učenje uređaja. |
| L3 + L4 trepere | Potrebno je učenje položaja. |
| Crveno svjetlo tijekom pomicanja | Prekoračen je postavljeni interval održavanja; obavite pregled. |
| L1 do L8 svijetle redom | Ažuriranje firmvera: pričekajte, nemojte odspajati napajanje. |
L1–L8 tijekom pomicanja: LED-ice koje se postupno pale ili trepere prikazuju trenutačno opterećenje motora, od niskog pri L1 do visokog pri L8. Ova signalizacija sama po sebi nije kvar ni LED koja prikazuje vrijednost postavke sile motora. U slučaju neuobičajeno visokog opterećenja provjerite ima li prepreka i pregledajte mehaniku vrata.
Ako je sigurnosni uređaj neispravan, nemojte uobičajeno koristiti automatiku. Vrata sigurno deblokirajte i naručite popravak. Osigurač zamijenite samo osiguračem istog tipa i nazivne vrijednosti; nemojte ga popravljati premošćivanjem.
Rezervna baterija PS124
PS124 umeće se u predviđeni prostor pogona i spaja na odgovarajući priključak prema uputama u montažnom PDF-u. Priključite je tek nakon dovršetka mehanike, ožičenja i programiranja. Baterija je izvor napona i nakon odspajanja električne mreže: prije rada odspojite električnu mrežu i PS124. Broj pokretanja tijekom nestanka struje ovisi o stanju baterije, temperaturi i otporu vrata.
Deblokiranje i ručno upravljanje
Deblokirajte samo vrata koja miruju. Ako je opruga neispravna ili vrata nisu uravnotežena, otpuštena vrata mogu nekontrolirano pasti; osigurajte ih i pozovite tehničara. Ako se garaži može pristupiti samo kroz ova vrata, unaprijed osigurajte mogućnost deblokiranja izvana, prikladnu za konkretna vrata.
- Povucite uže za deblokiranje A. Kolica će se odspojiti i vrata ćete moći sigurno pomicati rukom.
- Za ponovno zaključavanje ponovno povucite uže A prema drugoj slici.
- Rukom pomičite vrata dok se donji i gornji dio kolica ne poravnaju i zahvate. Prije slanja električne naredbe provjerite jesu li vrata zaključana.
Održavanje i sigurno rukovanje
Pregled planirajte najkasnije svakih 6 mjeseci ili nakon 3 000 manevara, ovisno o tome što nastupi prije. Prije održavanja odspojite sve izvore napajanja. Provjerite vodilicu, remen, kolica, konzole, koroziju, opruge i uravnoteženost vrata; zamijenite istrošene dijelove. Nakon pregleda ponovite ispitivanje sigurnosnih elemenata i sila.
Držite daljinske upravljače izvan dohvata djece. Ne ulazite u prostor vrata dok se pomiču. U slučaju neuobičajene buke, trzanja ili pogoršanja uravnoteženosti zaustavite rad i obratite se servisu. Elektroničku opremu i akumulatore predajte na odgovarajuće sabirno mjesto, a ne u miješani komunalni otpad.
Tehnički podaci za SPIDER800
| Parametar | Vrijednost |
|---|---|
| Namjena | Elektromehanički pogon garažnih vrata za stambene prostore. |
| Upravljačka jedinica | Ugrađena MCU1, BlueBUS i LED-ice L1–L8. |
| Mrežno napajanje | 230 V AC ±10 %, 50/60 Hz; zaštitni vodič. |
| Maksimalna / nazivna sila | 800 / 400 N. |
| Nazivna / maksimalna snaga | 180 / 280 W. |
| Maksimalna brzina | 0,20 m/s; stvarni hod ovisi o postavkama i opterećenju. |
| Ciklusa/dan | 50; poštujte i ostala ograničenja rada. |
| Neprekidan rad | Najviše 4 minute. |
| Stupanj zaštite / temperatura | IP40; −20 do +55 °C. |

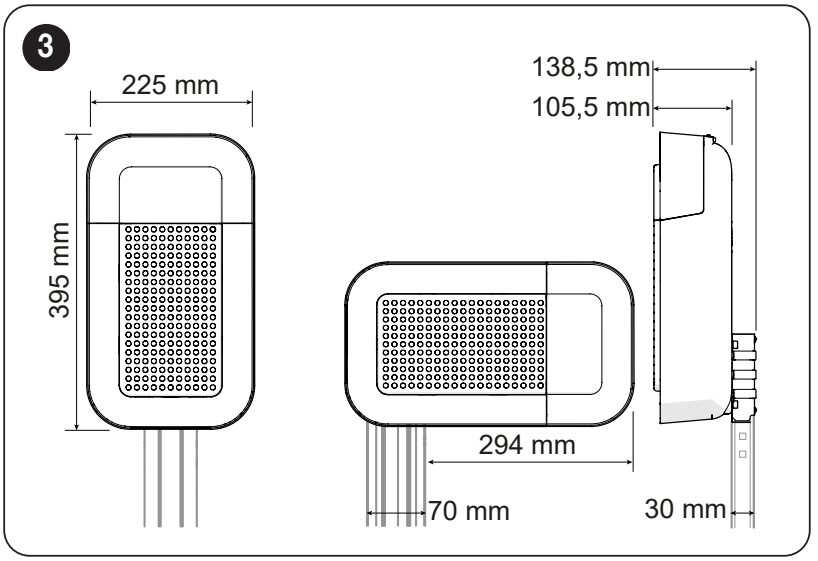

| Dimenzije glave | 225 × 395 × 105 mm; detalji montaže na crtežu. |
| Težina motora | 4,9 kg; nije težina cijelog kompleta. |
| Pomoćna oprema | 24 V DC, tolerancija −30 % / +50 %, ukupno najviše 100 mA; polaritet i priključne stezaljke. |
| Rezervno napajanje | PS124 – opcionalno. |
| Osvjetljenje | Ugrađene LED diode. |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
