NICE MOFB - Moon fotoćelije - fotoćelije s povezivanjem BlueBUS, (1 par)
| Dostupnost proizvoda: | nedostupan | Rado ćemo vam pomoći pri odabiru zamjenskog proizvoda. Slobodno nas kontaktirajte. |
|---|
Opis proizvoda NICE MOFB - Moon fotoćelije - fotoćelije s povezivanjem BlueBUS, (1 par)
Fotoćelije NICE MOFB više se ne proizvode. Zamijenjene su njihovim nasljednikom NICE EPMB, koji imaju istu unutarnju elektroniku (ne morate mijenjati cijele fotoćelije, dovoljno je prebaciti elektroniku iz novih fotoćelija u stare).
Druge fotoćelije kompatibilne s modelom NICE MOFB dizajnerske su varijante NICE EPSB i NICE EPLB.
Moguće je kupiti zamjenske poklopce za fotoćelije: NICE-ND-PRB-MOFB
Vanjske sigurnosne fotoćelije NICE MOFB (tehničke specifikacije) postavljaju se jedna nasuprot drugoj, preko širine prolaza za vrata, ili na bilo kojem mjestu gdje postoji opasnost da vrata udare u prepreku. Stvaraju infracrvenu zraku duž optičke osi, a kada se ona prekine, šalju vratima signal za zaustavljanje. Mogu se koristiti samo s uređajima koji podržavaju tehnologiju NICE BlueBUS.
Sastoje se od dvije sinkronizirane komponente: odašiljača TX i prijamnika RX.
Ugradnja fotoćelija NICE MOFB

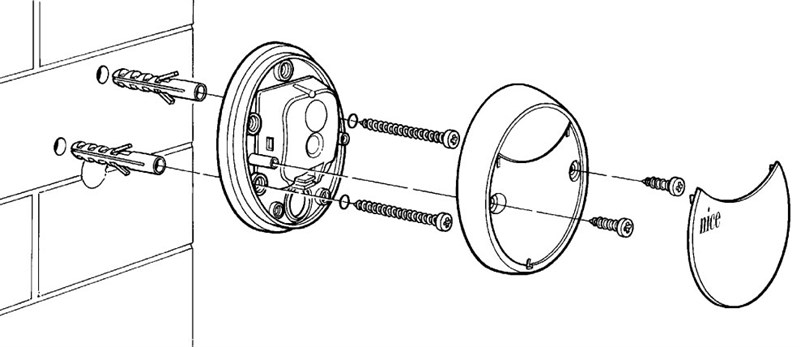

1. Fotoćelije se postavljaju na zid, ogradni zid, stup ili bilo koju ravnu površinu (nadžbukna montaža), na istoj visini i usmjerene jedna prema drugoj. Potrebno je osigurati ravnu montažnu površinu kako bi se fotoćelije mogle jednostavno poravnati:
2. Zatim spojite fotoćelije prema shemi isporučenoj uz vaš pogon ili upravljačku jedinicu (pogledajte shemu spajanja za NICE Robus 400, 600, 1000 – upravljačka jedinica RBA3).
3. Provedite postupak prepoznavanja priključenih uređaja (ovaj postupak podržava svaki pogon ili upravljačka jedinica sa sučeljem BlueBUS).
4. Zatim za provjeru ispravnosti spoja pogledajte poglavlje Provjera funkcionalnosti i otklanjanje kvarova, ili nastavite dalje za informacije o spajanju više parova fotoćelija:
Spajanje više parova fotoćelija NICE MOFB u podatkovnu mrežu NICE BlueBUS

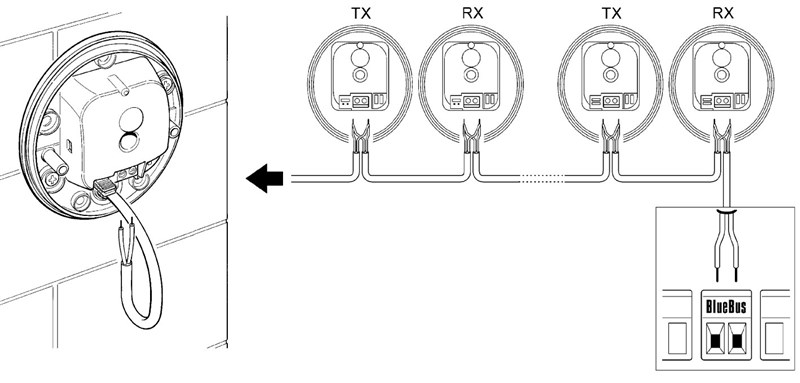

Fotoćelije rasporedite oko vrata ili vratnica prema primjerima potpunog spajanja te postavite kratkospojnike prema tablici kratkospojnika fotoćelija NICE MOFB pogona vrata. Kako bi se spriječile smetnje između parova postavljenih blizu jedan drugome, potrebno je, prema ovim primjerima, pridržavati se orijentacije odašiljača TX i prijamnika RX. Fotoćelije spojite paralelno prema slici (polaritet nije potrebno poštovati):

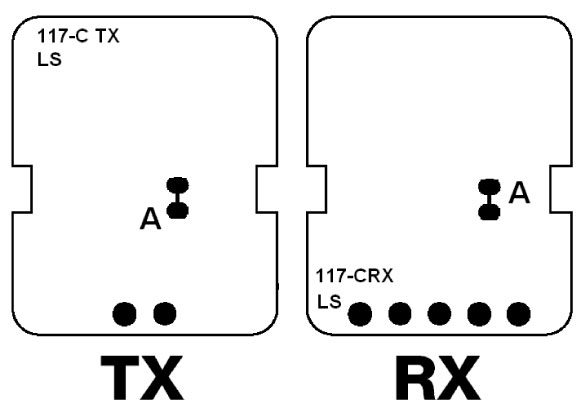

Ako želite da fotoćelije rade kao otvarači vrata (pogledajte FA1 i FA2 u primjerima), tj. da otvore vrata kada vozilom prijeđete njihovu optičku os, potrebno je prekinuti spoj A na odašiljaču TX i prijamniku RX, pogledajte sliku:
Primjeri potpunog spajanja više parova fotoćelija NICE MOFB za pogon vrata

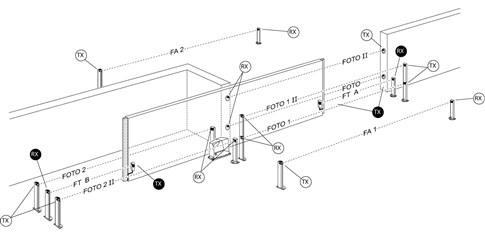

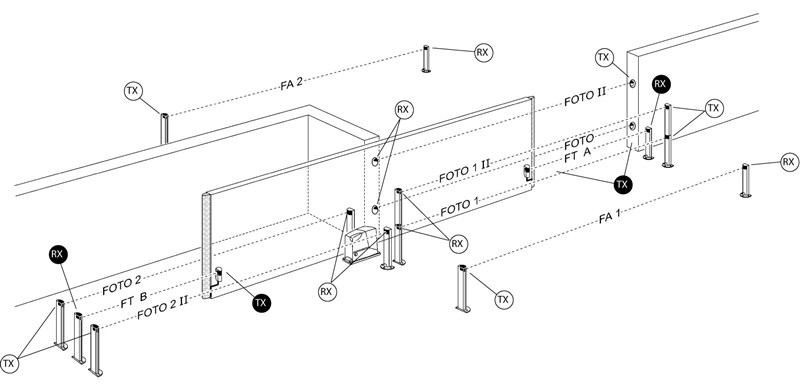

1. Jednokrilna klizna vrata

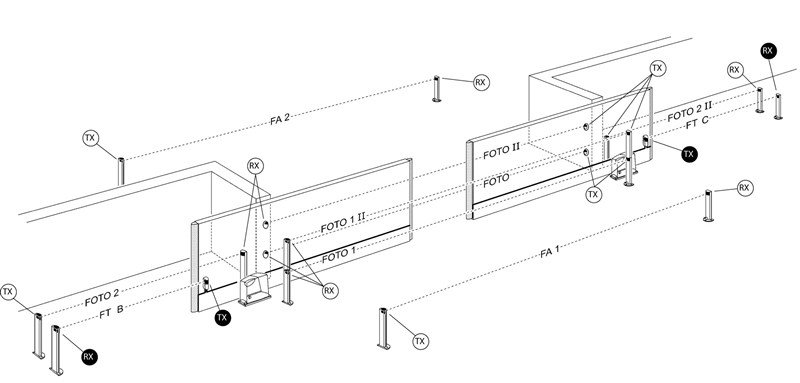

2. Dvoja sinkronizirana klizna vrata koja se otvaraju jedno prema drugima

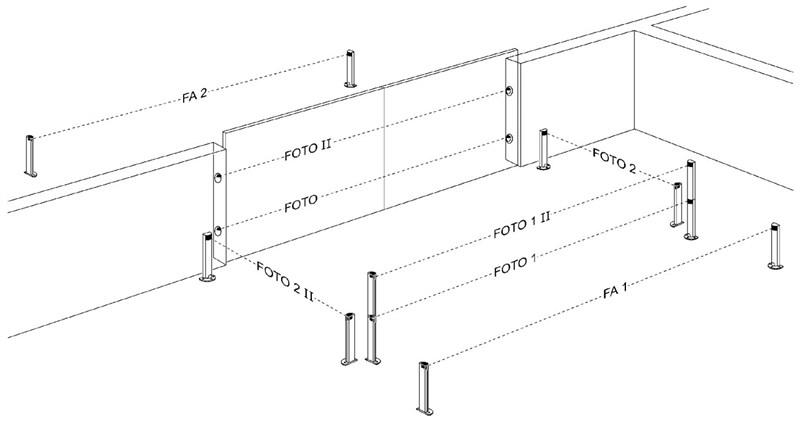

3. Krilna vrata

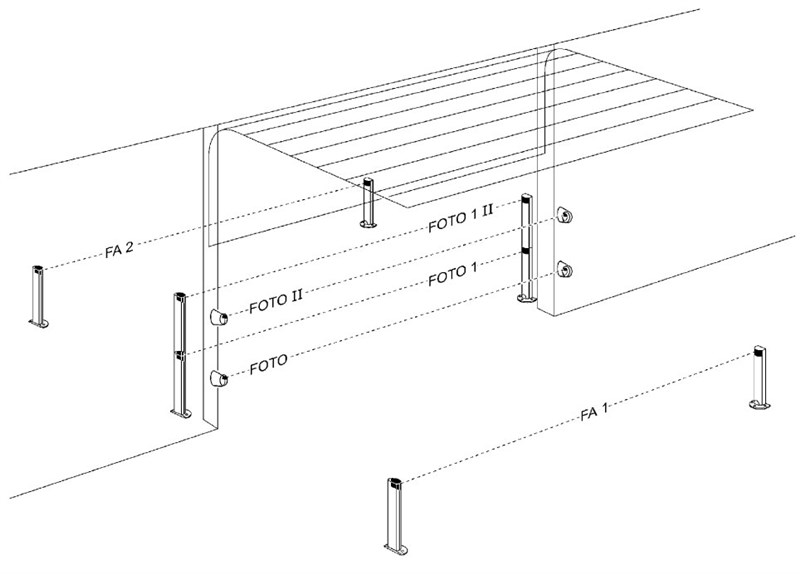

4. Sekcijska garažna vrata

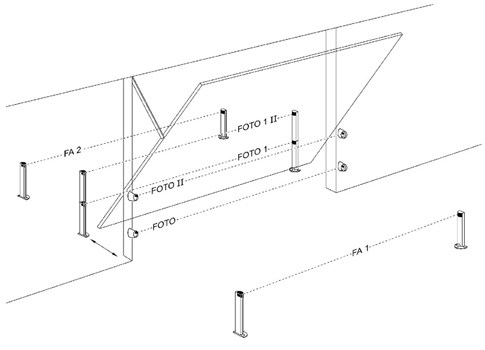

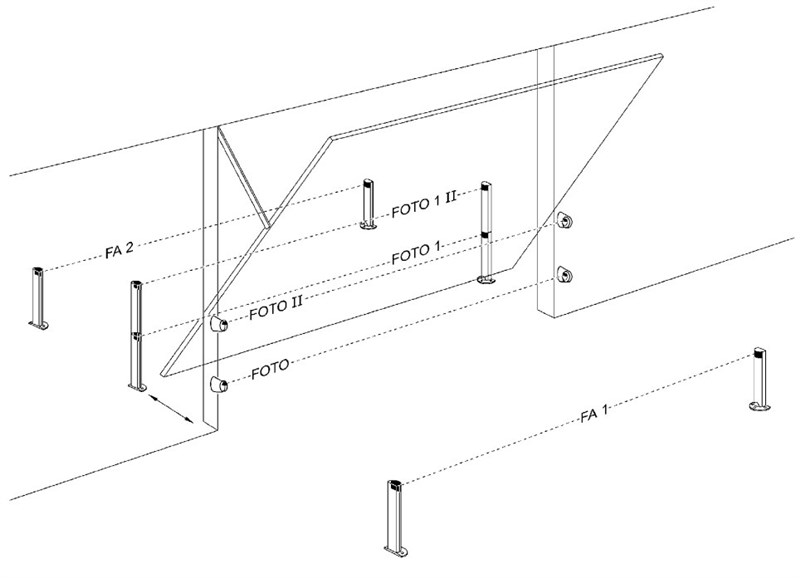

5. Podizna garažna vrata
Tablica kratkospojnika fotoćelija NICE MOFB za pogon vrata
 |

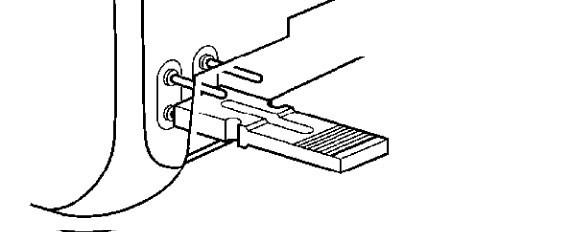

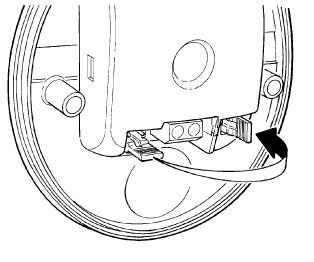

Spajanje više parova fotoćelija u sustav BlueBUS izvodi se postavljanjem različitih kombinacija kratkospojnika, pri čemu svaki priključeni par mora imati jedinstvenu kombinaciju. Potrebno je osigurati da u istoj podatkovnoj mreži BlueBUS nema dva para s jednakom kombinacijom. Kratkospojnik na odašiljaču TX i prijamniku RX jednog para fotoćelija potrebno je postaviti na istu vrijednost. Ako određena postavka koristi samo jedan kratkospojnik, drugi uvijek spremite u neaktivni pretinac, kao što je prikazano na slici lijevo. |
| Oznaka para fotoćelija | Kratkospojnik s kombinacijom kratkospojnika |
|---|---|

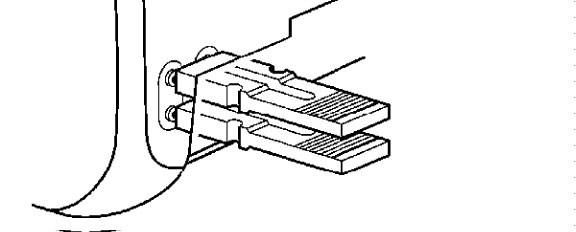

| FOTO |  |

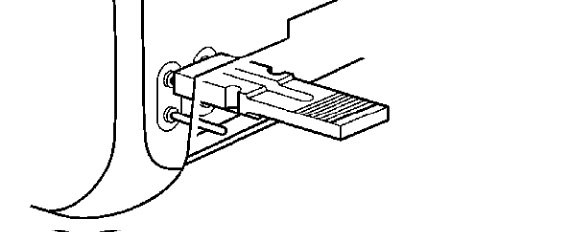

| FOTO II |  |

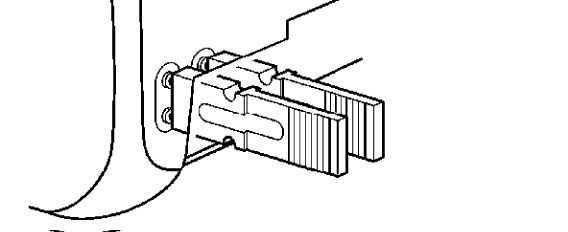

| FOTO 1 |  |

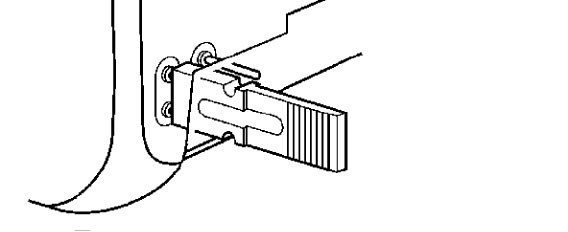

| FOTO 1 II |  |
| FOTO 2 |  |

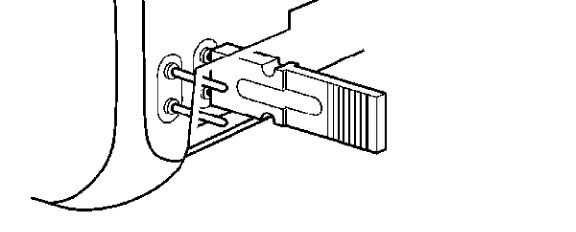

| FOTO 2 II |  |

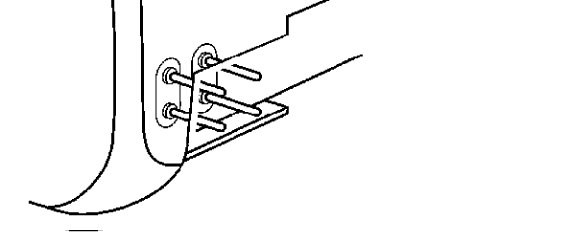

| FOTO 3 |  |
|

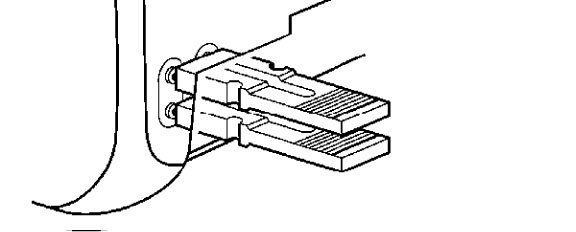

FA1 |
 |
|

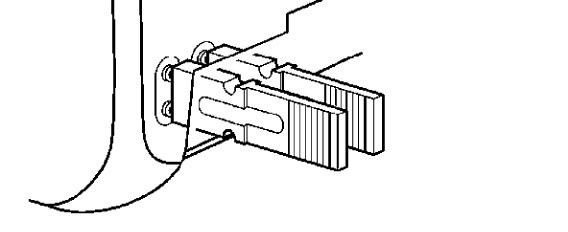

FA2 |
 |
Ako je potrebno zamijeniti fotoćeliju iz bilo kojeg razloga, dovoljno je na njoj postaviti isti premosnik kao na izvornoj fotoćeliji i nije potrebno provesti fazu prepoznavanja uređaja.
Provjera funkcionalnosti i rješavanje problema s povezivanjem fotoćelija NICE MOFB
 |

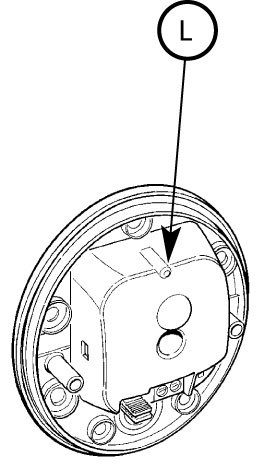

Nakon faze prepoznavanja uređaja pogona provjerite treperi li LED dioda na odašiljaču TX i prijamniku RX. Ovisno o treperenju LED diode, mogu se pojaviti sljedeće situacije: |
| LED "L" | Situacija | Što učiniti? |
|---|---|---|
| Ne svijetli | Fotoćelija nije napajana ili je neispravna. | Provjerite je li napon na ulazima fotoćelija približno 8-12V. Ako je napon u redu, fotoćelije su vjerojatno neispravne. |
| 3 brza treptaja i pauza od jedne sekunde | Upravljačka jedinica pogona nije prepoznala uređaj. | Ponovite fazu prepoznavanja na upravljačkoj jedinici. Provjerite je li svakom paru fotoćelija pomoću premosnika dodijeljena jedinstvena adresa. |
| Vrlo sporo treperenje | Odašiljač TX redovito odašilje signal Prijamnik RX prima vrlo dobar signal |
Normalan rad |
| Sporo treperenje | Prijamnik RX prima dobar signal | Normalan rad |
| Brzo treperenje | Prijamnik RX prima slab signal | Normalan rad. Ipak, preporučuje se provjeriti poravnatost odašiljača TX i prijamnika RX te uvjeriti se da su poklopci čisti. |
| Vrlo brzo treperenje | Prijamnik RX prima vrlo slab signal | Rad je i dalje normalan, ali na granici. Preporučuje se provjeriti poravnatost odašiljača TX i prijamnika RX te uvjeriti se da su poklopci čisti. |
| Svijetli | Prijamnik RX ne prima nikakav signal | Provjerite treperi li LED dioda na TX polako. Provjerite postoji li prepreka na optičkoj osi između odašiljača TX i prijamnika RX. Provjerite poravnatost TX-a i RX-a. |
Tehničke specifikacije fotoćelija NICE MOFB
| Vrsta proizvoda | Detektor za automatska krilna i klizna vrata te garažna vrata tipa D prema normi EN 12453, koji se sastoji od odašiljača TX i prijamnika RX. |
|---|---|
| Tehnologija | Izravni optički prijenos TX-RX s moduliranom infracrvenom zrakom. |
| Napajanje/izlaz | Uređaj se može priključiti samo na podatkovnu mrežu koja podržava sučelje NICE BlueBUS, iz koje prima električni napon i šalje izlazni signal. |
| Potrošnja | 1 BlueBUS jedinica |
| Sposobnost detekcije | Neprozirni objekti veći od 50 mm koji prolaze optičkom osi između odašiljača TX i prijamnika RX brzinom manjom od 1,6 m/s. |
| Kut odašiljanja odašiljača TX | 20° +-25% |
| Kut prijama prijamnika RX | Približno 20° |
| Uobičajeni domet | 15 m uz maksimalno odstupanje osi odašiljača TX i prijamnika RX od +-5%, čak i u nepovoljnim vremenskim uvjetima |
| Maksimalni domet | 30 m uz maksimalno odstupanje osi odašiljača TX i prijamnika RX od +-5% u izvrsnim vremenskim uvjetima |
| Adresiranje | 7 parova sa zaštitnom funkcijom i 2 para s funkcijom naredbe "Otvori" |
| Uporaba u kiselom, slanom okolišu ili u prostoru s povećanim rizikom od eksplozije | Ne |
| Montaža | Okomita montaža na zid |
| Stupanj zaštite | IP55 |
| Radna temperatura | -20°C do 55°C |
| Dimenzije | 69x78x25mm |
| Težina | 50g |

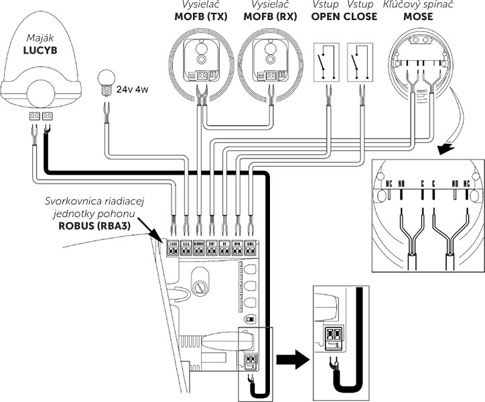

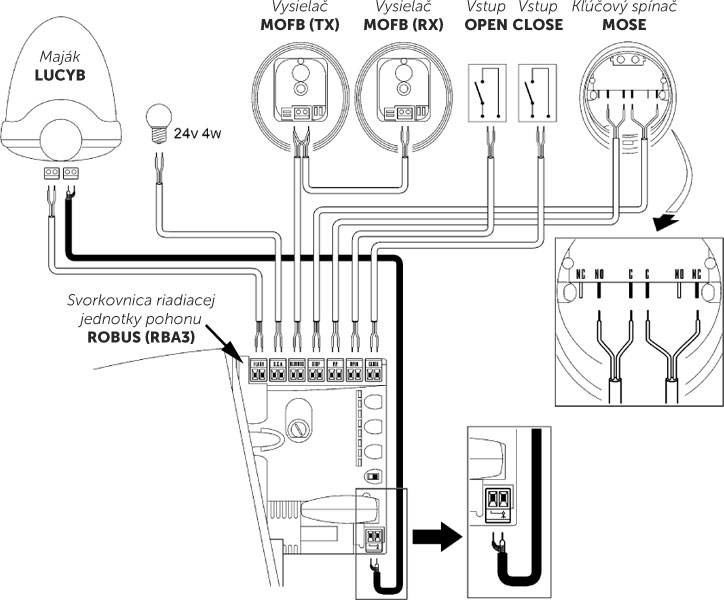

Povezivanje fotoćelija NICE MOFB s pogonom NICE Robus 400, 600, 1000

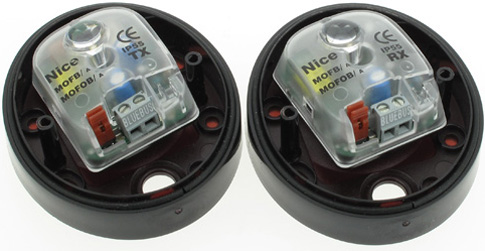

Unutrašnjost fotoćelija NICE MOFB za pogone vrata
