NICE Hyke HK7024 – pogon za krilna vrata s upravljačkom jedinicom, za krilo do 3,5 m/330 kg
| Dostupnost proizvoda: | do 3 dana | Robu u pravilu šaljemo u roku od 3 dana. |
|---|
do 3 dana
698,29 € s PDV-om
| Težina |
|---|
| 11 kg |
Opis proizvoda NICE Hyke HK7024 – pogon za krilna vrata s upravljačkom jedinicom, za krilo do 3,5 m/330 kg

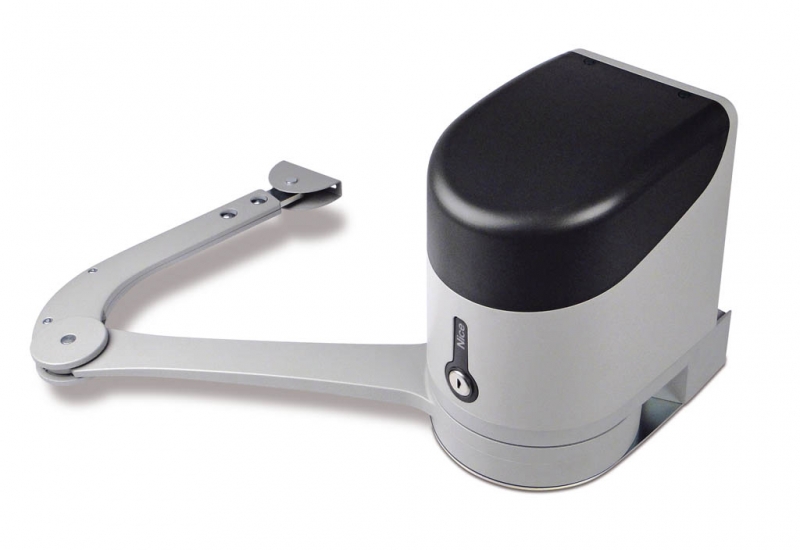

NICE HYKE HK7024 je zglobni samokočni pogon za jedno krilo krilnih vrata. Ima motor 24 V DC s enkoderom i podesivu zglobnu polugu.
HK7024 sadrži upravljačku jedinicu i prikladan je za jednokrilna vrata. Kod dvokrilnih vrata upravlja i drugim motorom NICE HYKE HK7224, koji nema vlastitu upravljačku jedinicu. HK7024 priključuje se na mrežu 230 V AC; sami motori rade na 24 V DC.
Pogon je namijenjen za krila do 3,5 m ili do 330 kg prema dijagramu primjene. Prikladan je i za intenzivniju uporabu; dopušteni rad ovisi o opterećenju, montaži i temperaturi. U slučaju nestanka struje može se ručno deblokirati pomoću ključa.
Upravljanje i kompatibilni pribor
Jedna upravljačka jedinica u HK7024 upravlja jednim ili obama krilima. Sljedeće ožičenje i programiranje namijenjeni su za HKA2R10 s priključkom SM, osam LED-ica L1–L8 i 12-položnim selektorom motora. Prije priključivanja pribora provjerite oznake i raspored na stvarnoj ploči.
| Što | Zašto | Tip |
|---|---|---|
| Upravljanje | Upravljanje jednim ili dvama motorima HYKE. Priključivanje motora. | Ugrađeno u NICE HYKE HK7024. Zamjenska ploča NICE HKA2R10; zamjenu odaberite prema ugrađenoj generaciji. |
| Prijamnik i daljinski upravljač | Daljinsko upravljanje prema kodiranju prijamnika. Uparivanje i naredbe. | OXIBD u priključak SM + ON2E ili MYGO4. Odašiljač i prijamnik moraju koristiti kompatibilan radijski sustav. |
| Sigurnosne fotoćelije | Zaštita prolaza ovisno o položaju. Ožičenje i adresiranje. | NICE EPMB na BlueBUS. Dvije žice bez polariteta; svaki par ima vlastitu adresu. |
| Signalna svjetiljka | Upozorenje na kretanje i signalizacija kvarova. Izlaz FLASH. | NICE ELDC za niski napon; izlaz FLASH je 12 V DC kada služi za signalnu svjetiljku, najviše 21 W. Signalna svjetiljka od 230 V ne priključuje se ovdje. |
| Sigurnosna kontaktna letvica | Zaštita opasnih mjesta pri dodiru s preprekom. Ulaz STOP. | Odabir sigurnosne kontaktne letvice s odgovarajućim izlazom 8,2 kΩ; odaberite način spajanja prema rizicima konkretnih vrata. |
| Upravljanje ključem | Aktiviranje naredbe bez napona. Ulazi SbS, OPEN i CLOSE. | NICE KIO s NO kontaktom. |
| Pozadinsko osvjetljenje napaja se zasebno, u skladu s dopuštenom potrošnjom. | Ručno otvaranje ako zbog nestanka struje ne možete doći do pogona. | NICE KIO + KA1, sajla 6 m. Zasebna mehanička funkcija, neovisna o električnoj naredbi. |

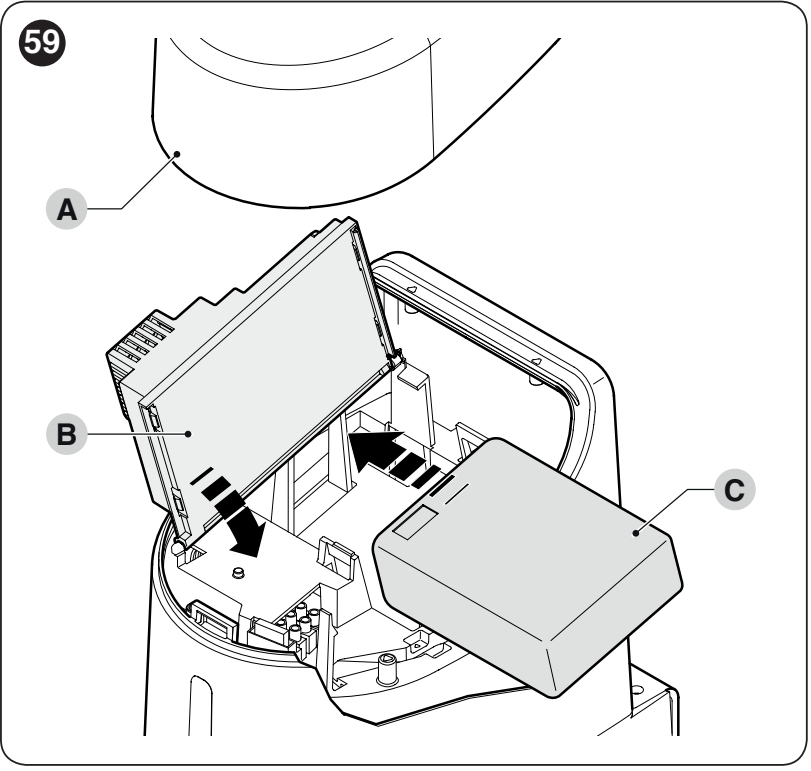

| Rezervno napajanje | Nekoliko ciklusa pri nestanku mrežnog napajanja. Odabir i priključivanje baterije. | NICE PSS124 s kabelom za odgovarajuću generaciju. Baterija se priključuje na upravljačku jedinicu HK7024, a ne izravno na HK7224. |
| Električna brava | Dodatno osiguranje krila, ovisno o njegovoj izvedbi. Izlaz ELS. | Brava na 12 V AC, najviše 15 VA. Izlaz mora ostati podešen za električnu bravu, a ne za svjetlo. |
Zaseban motor i upravljanje vratima
| Model | Što sadrži i kako se upotrebljava |
|---|---|
| HK7024 | Pogon sa zglobnom rukom, montažnim nosačima, ručnim otključavanjem i ugrađenom upravljačkom jedinicom. Upravlja jednim krilom ili, zajedno s HK7224, dvama krilima. |
| HK7224 | Pogon sa zglobnom rukom i ručnim otključavanjem, bez vlastite upravljačke jedinice. Drugim krilom upravlja jedinica u HK7024. |
| Zaseban pogon i komplet | Prijamnik, daljinski upravljač, fotoćelije, signalna svjetiljka i rezervna baterija nisu automatski uključeni u svaki zaseban motor. Usporedite opremu u konkretnom kompletu. |
Kompleti za jedno ili dva krila

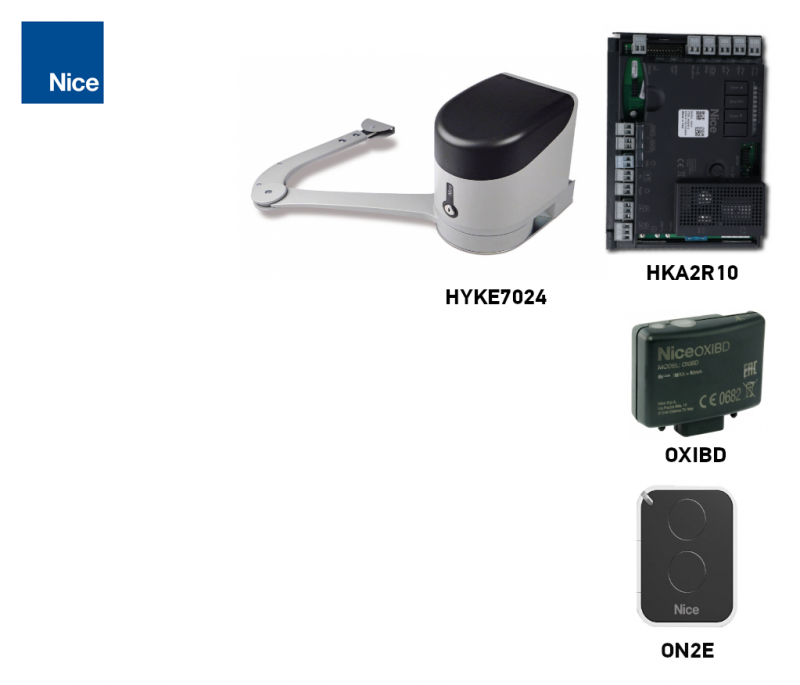

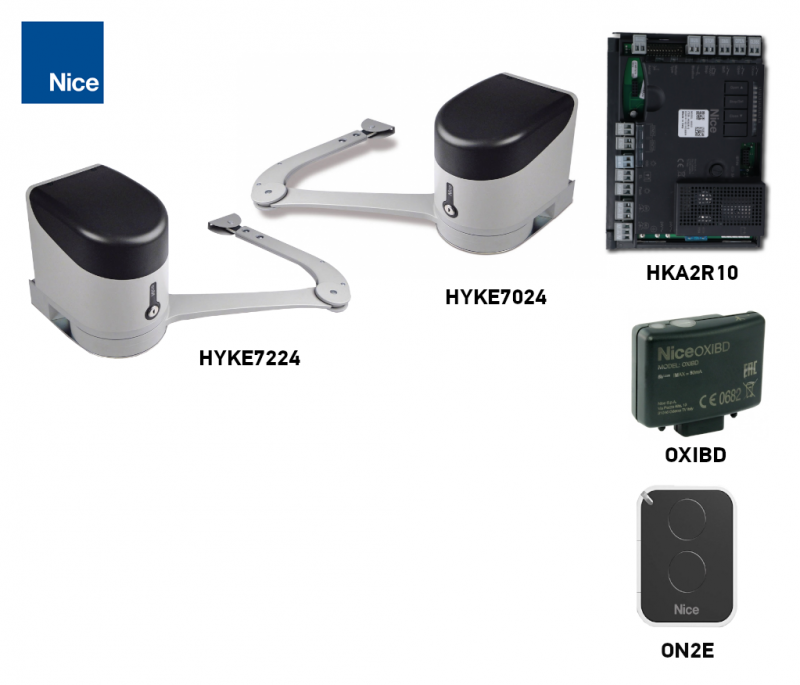

Kompleti sadrže prijamnik OXIBD i daljinski upravljač ON2E. Verzija s fotoćelijama uključuje EPMB; verzija s dodatnom opremom uključuje i ELDC. Dva motora ne povećavaju ograničenje za jedno krilo.
| Jedno krilo | Zaseban pogon | Dva krila |
|---|---|---|
1 × HK7024. Jedna upravljačka jedinica HKA2R10. | Zaseban HK7024
Jedan motor. S upravljačkom jedinicom. |
1 × HK7024 + 1 × HK7224. Jedna upravljačka jedinica HKA2R10. |
Duljina, masa i prostor za pogon

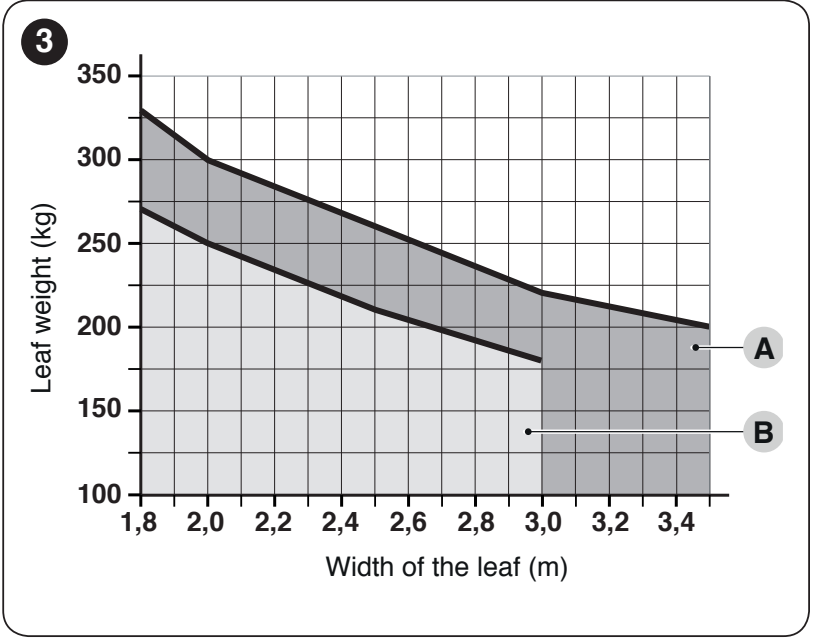

3,5 m i 330 kg zasebne su krajnje granice. Uz potpuno dugu ruku dopušteno je krilo duljine 3,5 m i mase do 200 kg ili krilo mase do 330 kg i duljine do 1,8 m. Međuvrijednosti očitajte s grafikona prema duljini i masi jednog krila.
A = puna ruka, B = skraćena ruka. Vodoravna os prikazuje duljinu krila u metrima, a okomita njegovu masu u kilogramima. Kod skraćene ruke primijenite donju krivulju B i otvor do najviše 90°. Za skraćenu ruku ne smiju se primjenjivati ograničenja za punu ruku.

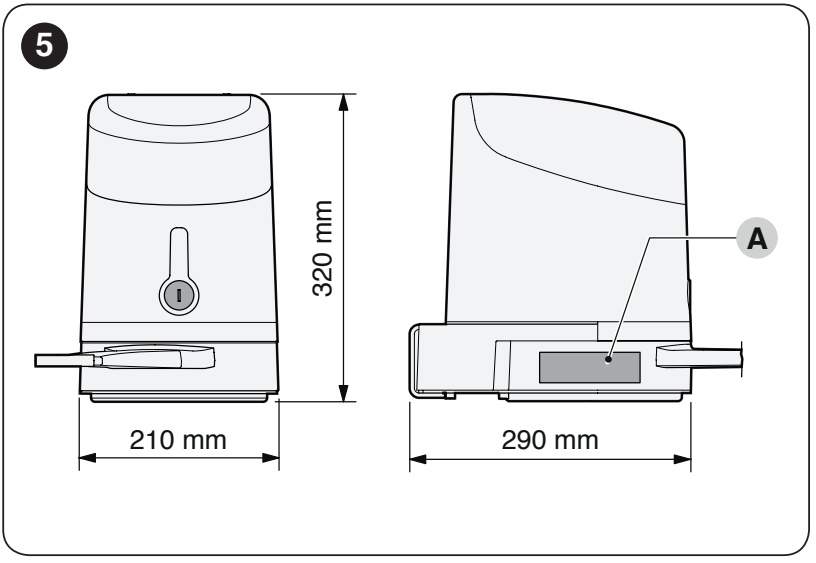

Za sam pogon potreban je slobodan prostor za montažu širine najmanje 210 mm. Za kretanje ruke provjerite cijelu putanju i udaljenost od zida ili ograde; dimenzije u nastavku određuju geometriju montaže, a ne univerzalnu dimenziju stupa.
Montaža nosača i zglobne ruke
Montažu, električno povezivanje i ispitivanja mora obaviti stručni tehničar. Prije rada isključite mrežno napajanje i eventualnu bateriju. Vrata se moraju lako kretati cijelom putanjom, ne smiju se sama otvarati ni zatvarati, a njihovo učvršćenje ne smije popuštati pod opterećenjem.
Montažni nosač motora mora biti vodoravan i pričvršćen na čvrstu podlogu. Nosač ruke pričvrstite na nosivi okvir krila, a ne na slabu ispunu. Odaberite položaj tako da ključu i poluzi za otključavanje možete sigurno pristupiti. Mjesto montaže ne smije biti podložno poplavljivanju; po potrebi postavite pogon više iznad tla. Pripremite kabelsku instalaciju tako da voda i kondenzat ne ulaze u pogon.

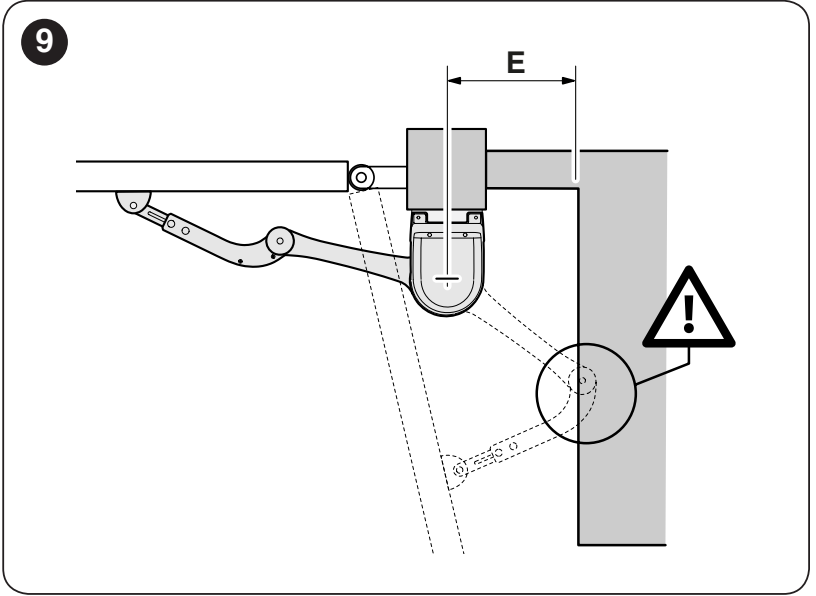

| Prostor E | Odabir ruke |
|---|---|
| E najmanje 650 mm | Puna duljina ruke; kut i udaljenosti A/B odredite prema montažnom grafikonu. |
| E od 300 do 650 mm | Skraćena duljina ruke; otvor do najviše 90° i stroži grafikon mase krila. |
| E manje od 300 mm | Navedena montaža nije dopuštena. Odaberite drugi položaj ili drugo odgovarajuće rješenje. |

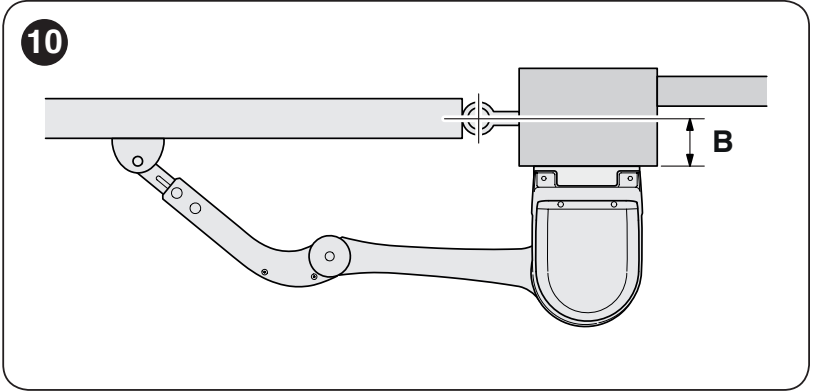

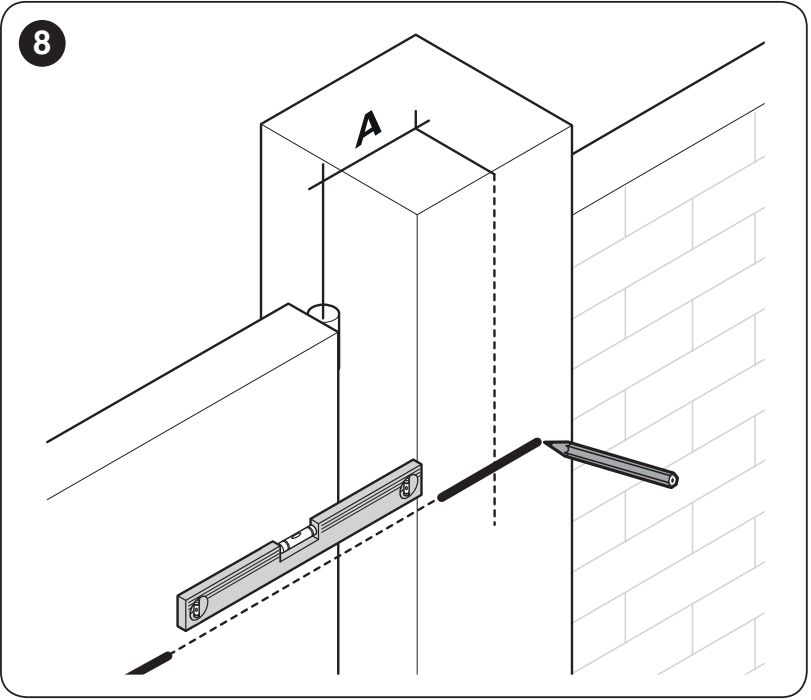

A je položaj nosača pogona u odnosu na os šarke; B je pomak osi šarke od montažne površine prema crtežima. Obje su vrijednosti izražene u milimetrima.

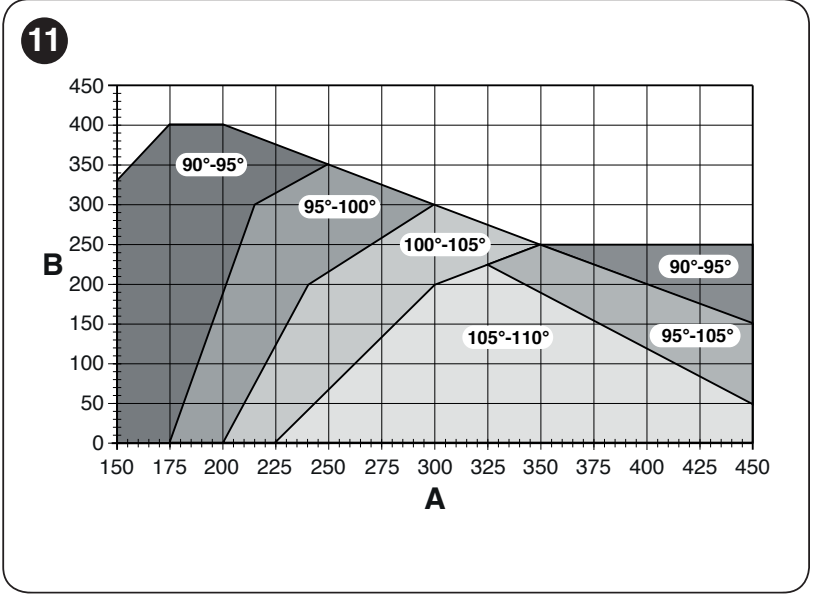

- Izmjerite B i odaberite željeni kut otvaranja. Kod pune ruke najveći kut iznosi 110°.
- Na grafikonu povucite vodoravnu crtu od vrijednosti B do područja željenog kuta. Na sjecištima očitajte dopušteni raspon vrijednosti A. Na primjer, za B = 200 mm i kut otvaranja od 110° vrijednost A iznosi približno 300–345 mm.

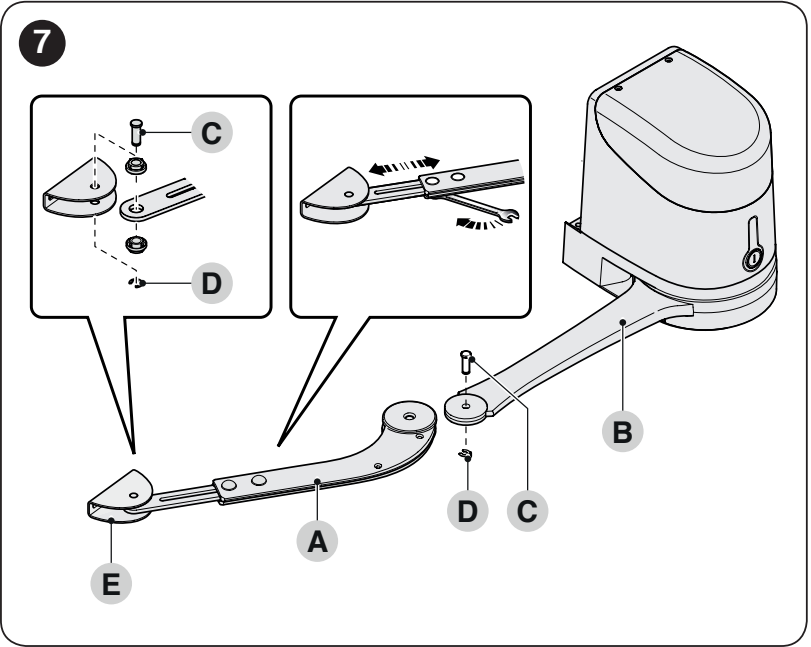

- Sastavite ravnu i zakrivljenu ruku s osovinicama i osiguračnim prstenovima. Nosači motora i krila nakon montaže moraju biti u istoj vodoravnoj ravnini.

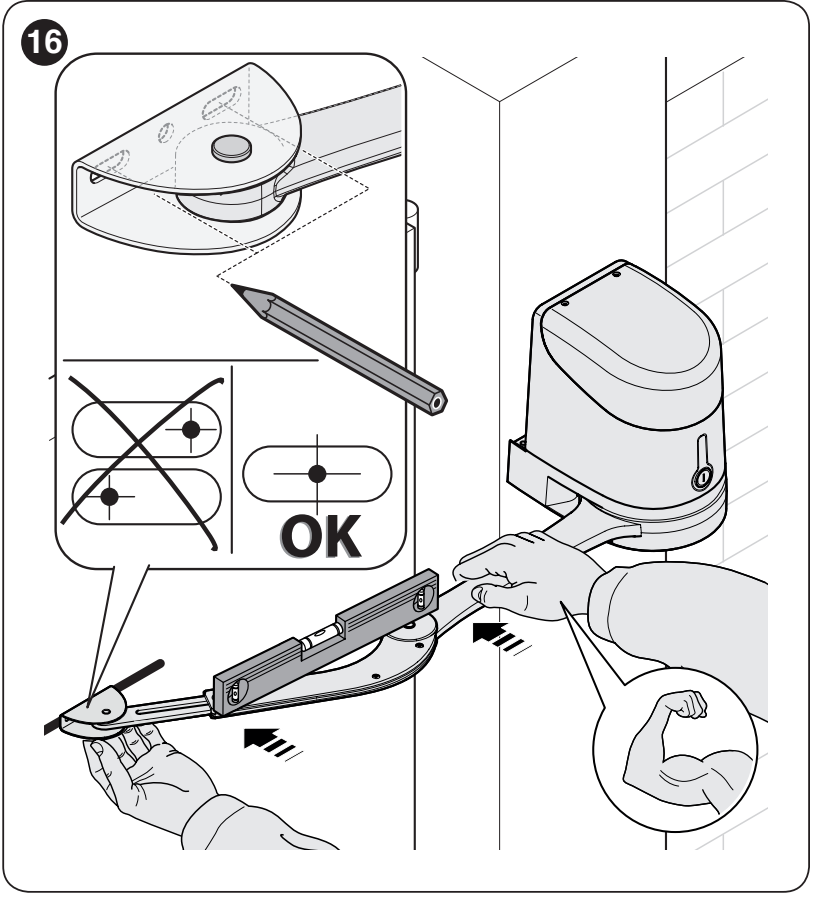

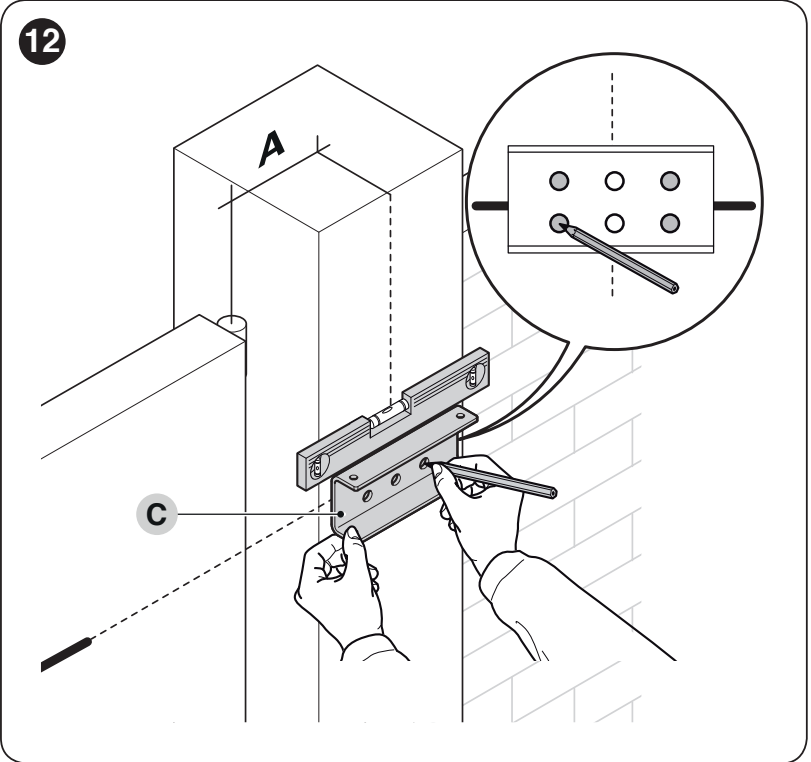

- Upotrijebite nosač motora kao šablonu, pripremite četiri mjesta za pričvršćivanje i pričvrstite ga odgovarajućim sidrima. Pričvrstite motor na nosač pomoću dvaju priloženih vijaka.
- Deblokirajte motor. S potpuno izvučenom rukom odredite položaj nosača na krilu tako da se ruka zaustavi u krajnjem položaju. Pričvrstite nosač vodoravno i osigurajte osovinicu i osiguračni prsten.
- Ručno prijeđite cijelu putanju. Ruka ne smije udarati u zid, ogradu ni krilo, a njezino kretanje ne smije stvarati nezaštićena mjesta uklještenja ili smicanja. Zatim namjestite graničnike i ponovno blokirajte motor.
Montaža sa skraćenom rukom

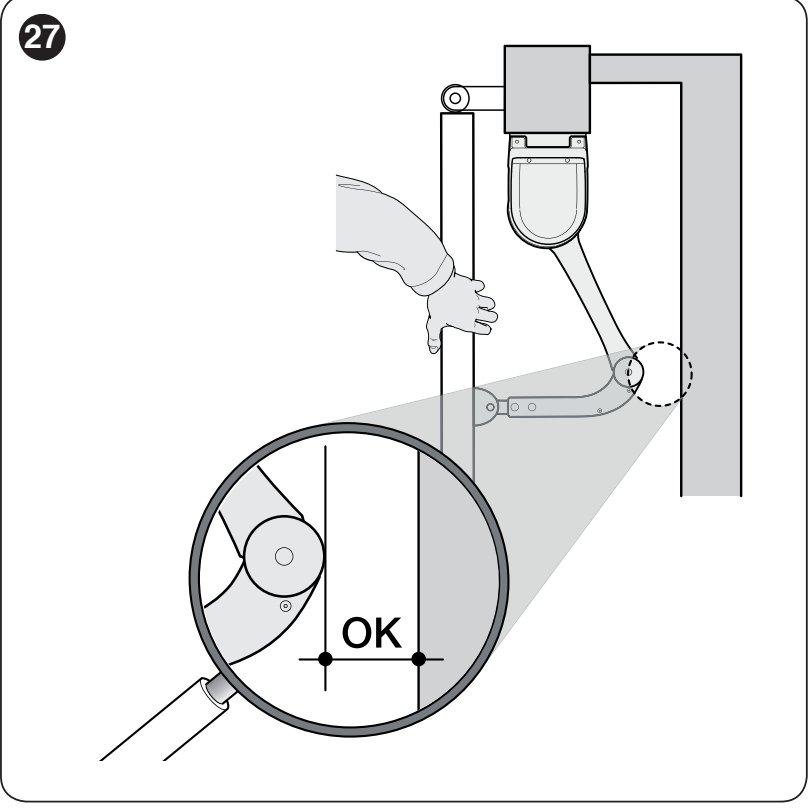

Sa skraćenom rukom odaberite A iz područja 90°–95° na montažnom grafikonu; stvarni kut otvaranja krila ne smije prelaziti 90°. Položaj nosača na krilu određuje se dok je motor deblokiran: pritisnite zakrivljenu ruku uz zatvoreno krilo do krajnjeg položaja. Osigurajte E od najmanje 300 mm, kut otvaranja od najviše 90° i poštujte donju krivulju ograničenja. Tijekom probnog ručnog otvaranja držite nosač uz krilo i provjerite da savijena ruka ni njezin zglob ne udaraju u prepreku. Pričvrstite nosač tek nakon provjere cijele putanje.
Mehanički graničnici otvaranja i zatvaranja
- Deblokirajte motor i ručno pomaknite krilo u željeni otvoreni položaj.

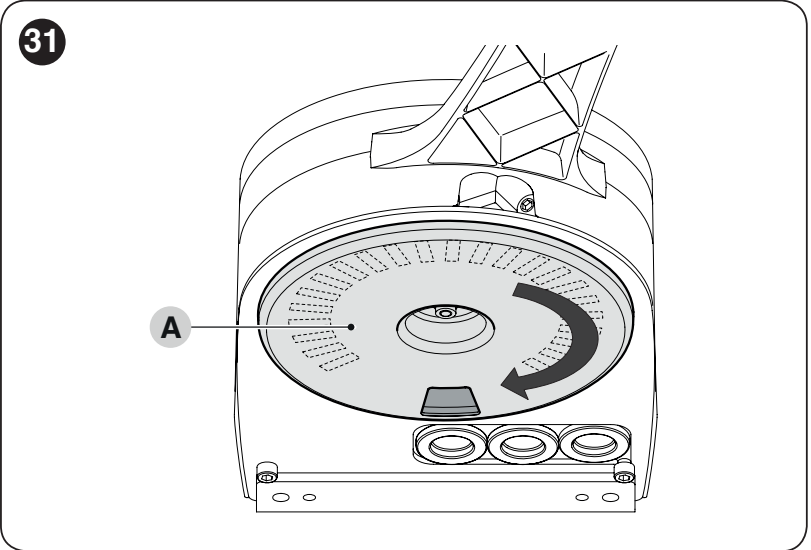

- Na donjoj strani motora okrenite plastični disk A i namjestite otvor ispod ruke kao što je prikazano na slici.

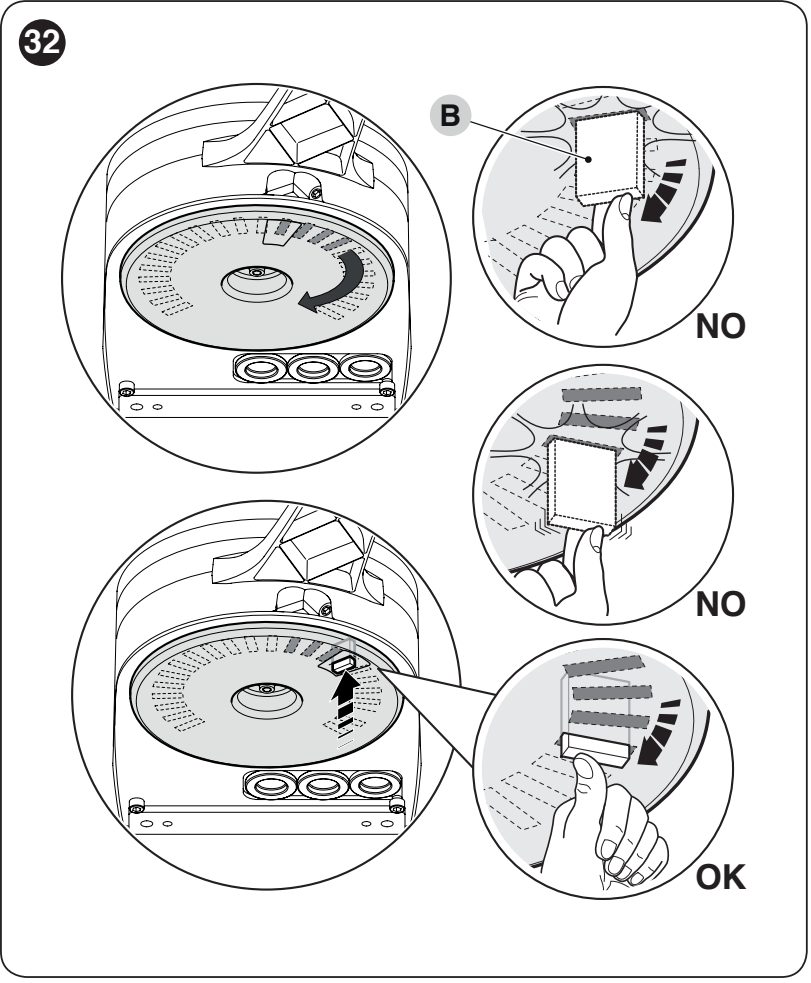

- Umetnite graničnik B u najbliži odgovarajući položaj. Mora pravilno sjesti; usporedite oznake OK/NO.

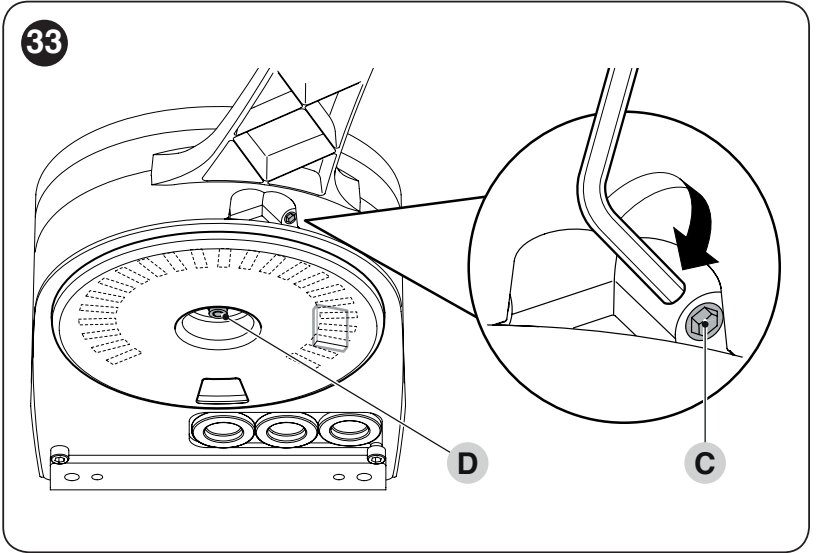

- Okrenite disk tako da graničnik ne može ispasti. Precizno podešavanje obavite vijkom za podešavanje C.
- Ako vrata nemaju graničnik zatvaranja na tlu, istim postupkom namjestite i graničnik zatvaranja. Na kraju čvrsto zategnite maticu D kako se disk ne bi mogao sam okrenuti.
- Nakon promjene položaja graničnika provedite novo učenje položaja i ispitivanja.

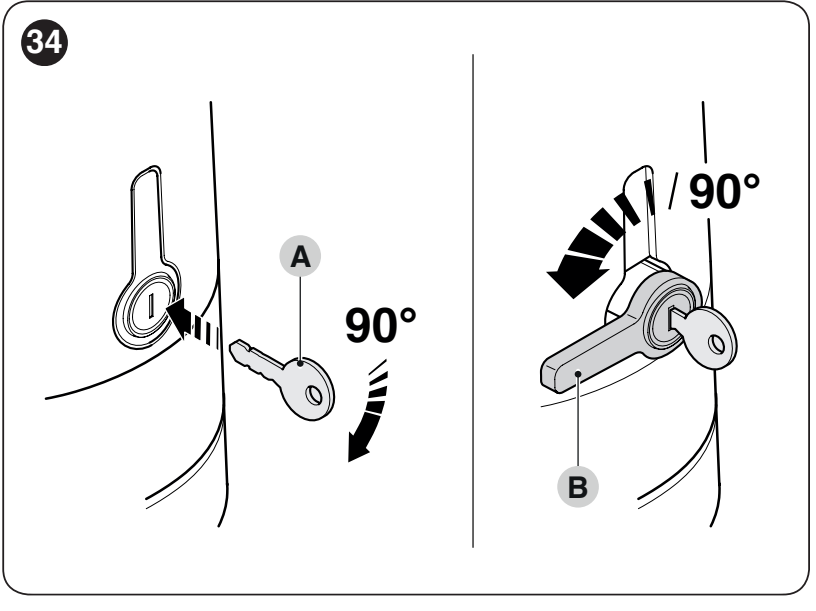

Ručno deblokiranje u slučaju nestanka napajanja
Prije deblokiranja zaustavite kretanje i isključite napajanje. Provjerite da se krilo ne može samo pokrenuti; za vjetra ga držite pod kontrolom.
- Umetnite ključ A i okrenite ga za 90° u smjeru kazaljke na satu.
- Izvučenu polugu B okrenite za 90° u smjeru suprotnom od kazaljke na satu. Krilo možete pomicati ručno.
- Za ponovno blokiranje vratite polugu u okomiti položaj i utisnite je u ležište. Okrenite ključ za 90° u smjeru suprotnom od kazaljke na satu i izvadite ga.
- Nakon uvlačenja poluge ručno pomaknite krilo nekoliko centimetara u smjeru otvaranja kako bi se prijenos potpuno blokirao. Prije električnog pokretanja provjerite je li poluga potpuno uvučena i je li pogon blokiran. U slučaju kvara sigurnosnog sustava nemojte upotrebljavati vrata dok se uzrok ne ukloni.
Električno spajanje motora i dodatne opreme
Prije otvaranja poklopca isključite mrežno napajanje od 230 V i pričuvnu bateriju. Mrežno napajanje i zaštitno uzemljenje spaja stručni tehničar. Instalacija mora imati uređaj koji omogućuje potpuno isključivanje, a kabeli moraju biti učvršćeni protiv izvlačenja.

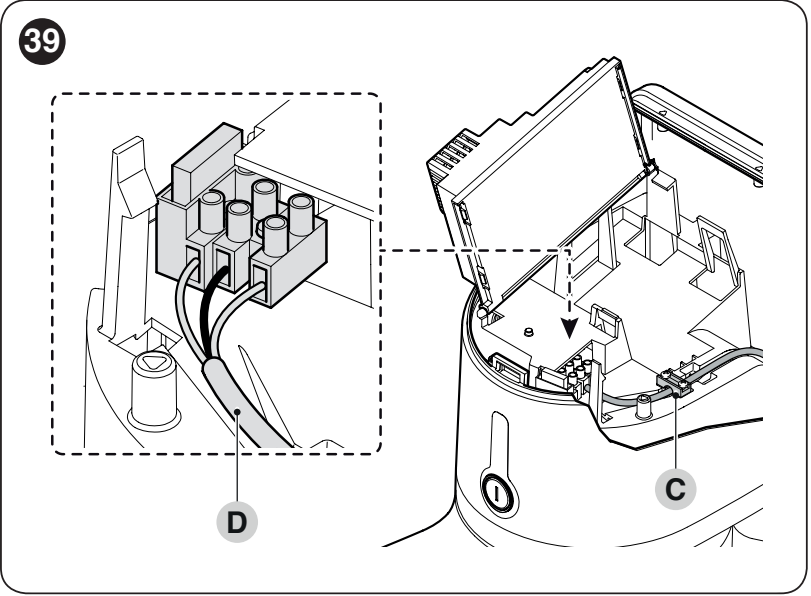

Otvorite poklopac HK7024, podignite upravljačku jedinicu i provedite kabele kroz donji ulaz. Osigurajte mrežni kabel kabelskom stezaljkom. HK7224 dobiva napajanje motora i zaseban kabel enkodera iz upravljačke jedinice HK7024.
| Kabel | Presjek i najveća duljina |
|---|---|
| Mrežno napajanje do HK7024 | 3 × 1,5 mm², do 30 m. Za dulji dovod upotrijebite 3 × 2,5 mm², a zaštitno uzemljenje automatizacije izvedite prema projektu instalacije. |
| Drugi motor HK7224 | 3 × 1,5 mm², do 10 m. Dva radna vodiča i zaštitni vodič prema priključnim stezaljkama motora. |
| Enkoder drugog motora | 2 × 1 mm², do 10 m. Kabel motora i kabel enkodera mogu se zamijeniti jednim kabelom 5 × 1,5 mm²; pojedine vodiče spojite na odgovarajuće stezaljke. |
| BlueBUS | 2 × 0,5 mm², do 20 m; iznad 20 m, najviše 40 m, 2 × 1 mm². |
| Signalna svjetiljka | 2 × 0,5 mm², do 20 m. |
| Antena | Oklopljeni RG58, najviše 20 m; preporučena duljina manja je od 5 m. |
| Prekidač OPEN/CLOSE | Dva kabela 2 × 0,5 mm² ili jedan kabel 4 × 0,5 mm², do 50 m. |
| Električna brava | 2 × 1 mm², do 6 m. |
M1, M2 i enkoderi
M2 je krilo koje se prvo otvara; M1 se prvo zatvara. Kod izvedbe s jednim krilom upotrebljavaju se izlaz M2 i pripadajući ulaz ENC2; M1 ostaje neiskorišten. Kod dvaju krila svakom motoru dodijelite zaseban enkoder. Upotrijebite standardni motor HK7224 koji odgovara ovoj izvedbi.
Na priključnim stezaljkama motora spojite radne vodiče na krajnje kontakte označene M; zaštitni vodič spojite na stezaljku sa simbolom uzemljenja. Enkodere spojite na odgovarajuće parove ENC1/ENC2 bez polariteta. Za promjenu smjera nakon isključivanja napajanja zamijenite samo krajnje radne vodiče dotičnog motora, a ne zaštitni vodič.

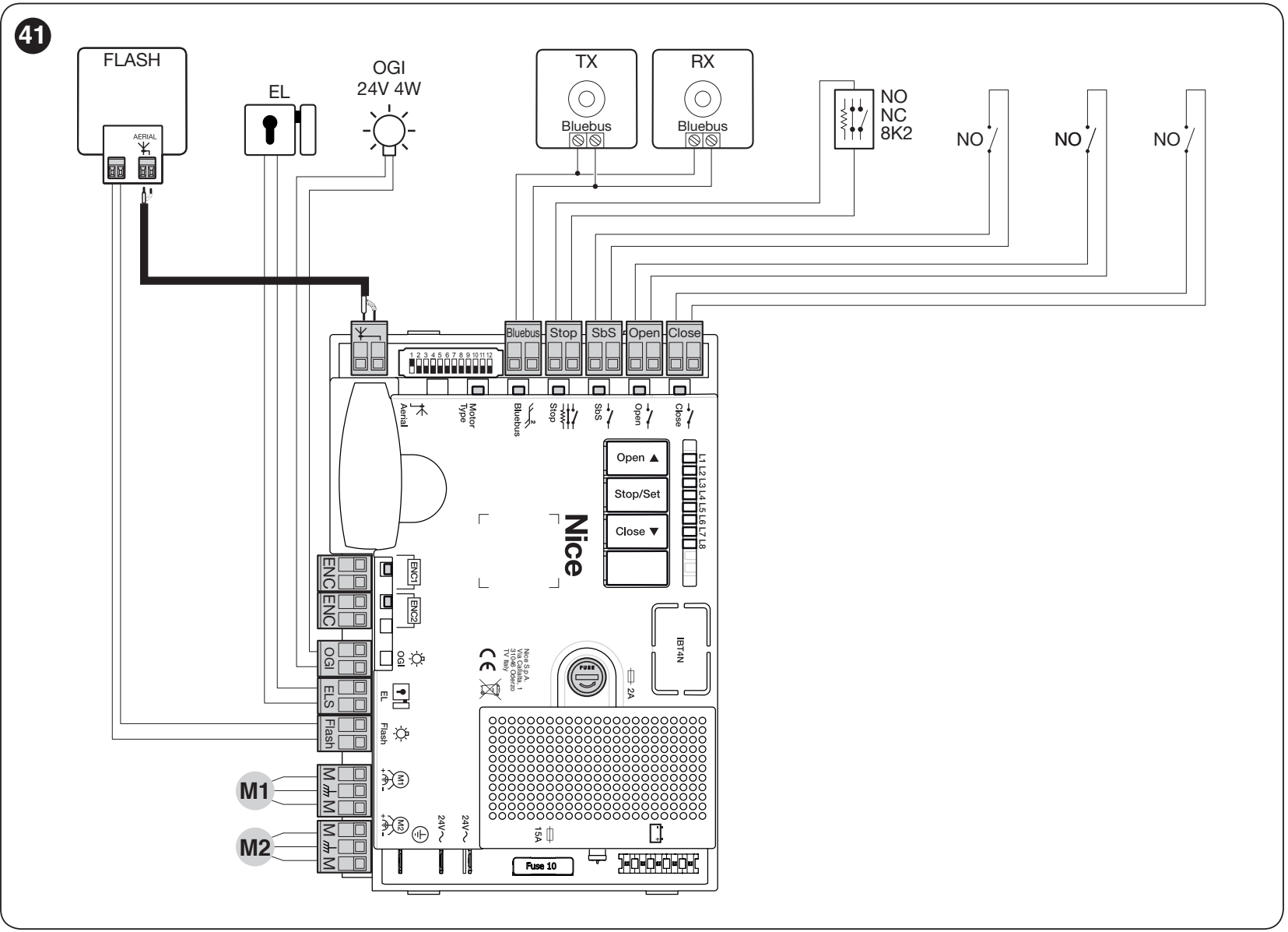

Shema upravljačke jedinice HKA2
Legenda: FLASH = signalna svjetiljka, EL/ELS = električna brava, OGI = kontrolna lampica otvorenih vrata, TX/RX = odašiljač/prijamnik fotoćelija, NO = normalno otvoreni kontakt, NC = normalno zatvoreni kontakt. Shema prikazuje ulaze i njihove funkcije; opremu odaberite prema konkretnoj izvedbi.

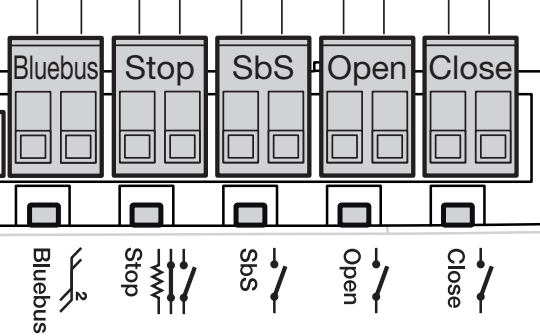

Priključne stezaljke dodatne opreme, napon i polaritet
| Stezaljka | Funkcija i spajanje |
|---|---|
| Pomoćno napajanje | SbS (+) i STOP (−), 24 V DC, ukupno najviše 200 mA. Kao plus upotrijebite pomoćni napojni kontakt na stezaljci SbS, a kao minus pomoćni napojni kontakt na stezaljci STOP. Prije spajanja provjerite odgovarajuće kontakte na ugrađenoj ploči; cijeli par ulaza za naredbe nije izlaz napajanja. To je napajanje za manju dodatnu opremu, a ne za motor, signalnu svjetiljku ili električnu bravu. |
| BlueBUS | Dva vodiča za komunikaciju i napajanje; bez polariteta +/−. Najviše 15 jedinica BlueBUS, ovisno o potrošnji uređaja. EPMB spajaju se paralelno. |
| FLASH | Pri funkciji svjetiljke 12 V DC, najviše 21 W; prikladan je ELDC. DC napajanje spojite prema oznakama odgovarajućih priključnih stezaljki i uređaja. Polaritet nemojte preuzimati sa susjednog izlaza; ako oznaka na ploči nije čitljiva, spajanje mora provjeriti tehničar. |
| ELS | 12 V AC, najviše 15 VA za električnu bravu; kod AC-a nema razlikovanja plusa i minusa. Pri L5 = ON mijenja se u izlaz za rasvjetu 24 V DC (−30/+50 %), najviše 4 W. Pri promjeni funkcije odaberite uređaj za taj napon i poštujte njegov DC polaritet. |
| OGI | Kontrolna lampica otvorenih vrata 24 V DC (−30/+50 %), najviše 4 W; mogućnost upravljanja malim relejem. Pri L8 = ON mijenja se u kontrolnu lampicu održavanja. Za uređaj s propisanim DC polaritetom provjerite oznaku izlaza na stvarnoj ploči. |
| SbS | Naredba korak po korak putem beznaponskog kontakta NO, bez polariteta. Nemojte napajati ulaz vanjskim naponom. |
| OPEN / CLOSE | Otvaranje / zatvaranje putem beznaponskih kontakata NO, bez polariteta. CLOSE se pri L7 = ON može promijeniti u djelomično otvaranje. |
| STOP | Ulaz NC, NO ili 8,2 kΩ, ovisno o naučenom uređaju. To nije univerzalni par za napajanje; spajanje kontakata opisano je u nastavku. |
Pomoćno napajanje i kontakt naredbe imaju različite funkcije. Nemojte napajati dodatnu opremu preko oba kontakta jednog para SbS ili STOP, a pri uzimanju napajanja nemojte kratko spajati par. Na HKA2R10 pomoćno napajanje ostaje dostupno i kada je uključen Standby.
STOP, sigurnosni rub i prolazna vrata
Nakon promjene naučenog stanja, STOP odmah zaustavlja kretanje i izvodi kratko kretanje u suprotnom smjeru. Više kontakata NO spaja se paralelno, a više kontakata NC serijski. Spajanje sigurnosnih rubova s otpornikom projektirajte prema konkretnom uređaju; nemojte ih kombinirati s nasumičnim premoštenjem.
Ako se u krilu nalazi prolazna vrata, njihov kontrolni kontakt mora spriječiti električno kretanje dok su otvorena. Nakon svake promjene spajanja STOP-a provedite učenje uređaja i sigurnosna ispitivanja. Fotoćelije i sigurnosni rub štite od različitih opasnih mjesta; jedno ne zamjenjuje automatski drugo.
Fotoćelije BlueBUS
Odašiljač TX i prijamnik RX fotoćelija EPMB spojite s dvije žice na BlueBUS bez polariteta. Svaki par mora imati isto adresiranje na TX-u i RX-u te različito adresiranje od ostalih parova. Nakon priključenja ili uklanjanja uređaja ponovite učenje.
| Adresa | Što štiti i kako reagira |
|---|---|

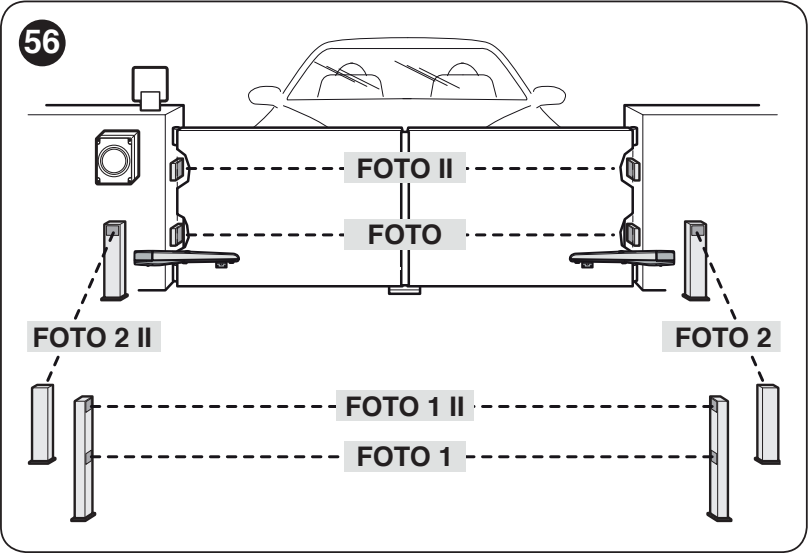

| PHOTO / PHOTO II | PHOTO približno 50 cm, PHOTO II približno 100 cm; vanjski parovi. Pri zatvaranju zaustavlja i preokreće kretanje. |
| PHOTO1 / PHOTO1 II | PHOTO1 približno 50 cm, PHOTO1 II približno 100 cm; unutarnji parovi. Pri zatvaranju zaustavlja i preokreće kretanje; pri otvaranju zaustavlja i nastavlja nakon oslobađanja zrake. |
| PHOTO2 / PHOTO2 II | Zaštita prostora otvaranja. Pri otvaranju zaustavlja i preokreće kretanje. |
| PHOTO3 | Nije dopuštena za ovu konfiguraciju HYKE. |
Položaj premosnika mora odgovarati odabranoj funkciji, a ne samo mjestu fizičke montaže fotoćelije. Potpuno adresiranje i spajanje možete pronaći i na kartici EPMB.
Prvo pokretanje i provjera upravljačke jedinice
Svi gumbi i LED-ice navedeni u nastavku nalaze se na upravljačkoj jedinici u HK7024. HK7224 nema vlastito programiranje. Prije priključivanja napajanja kabeli, graničnici, pokrovi i zaštitni elementi moraju biti sigurno postavljeni.
- Postavite krila približno na sredinu putanje, osigurajte pogonske prijenosnike i oslobodite prostor za kretanje.
- Nakon priključivanja napajanja LED-ica BlueBUS mora treperiti približno jednom u sekundi. LED-ice na odašiljaču TX i prijamniku RX fotoćelija moraju signalizirati napajanje, a svjetiljka FLASH mora biti ugašena u stanju mirovanja.
- Ako napajanje nedostaje ili je neuobičajeno, isključite jedinicu i provjerite spojeve i osigurače. Nemojte nastaviti s učenjem ako ste uočili problem.
- Prije učenja položaja odaberite odgovarajući motor na biraču i provedite učenje uređaja.

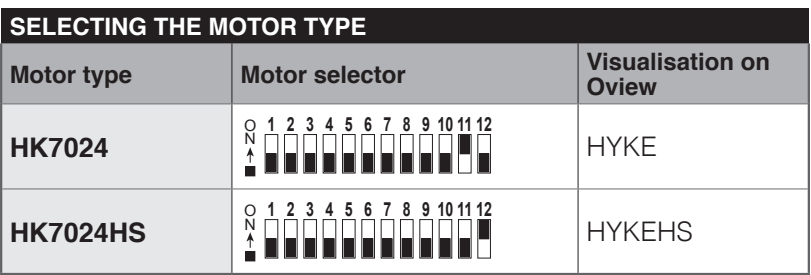

Birač tipa motora s 12 položaja
Za standardne motore Za HK7024 + HK7224 postavite DIP 10 = ON, a sve ostale položaje 1–9, 11 i 12 = OFF. U sustavu Oview tome odgovara oznaka HYKE. Birač namještajte bez napajanja i uvijek prije učenja položaja. Postavka za HYKE HS ne primjenjuje se ovdje.
Učenje uređaja BlueBUS i STOP
- Istodobno pritisnite i držite Open ▲ + Stop/Set.
- Kad L1 i L2 počnu brzo treperiti, nakon približno 3 sekunde, otpustite oba gumba.
- Pričekajte da prepoznavanje završi. STOP mora svijetliti, a L1/L2 biti ugašene. L3/L4 mogu početi treperiti, tražeći učenje položaja.
- Učenje je potrebno i kada fotoćelije nisu priključene te uvijek nakon dodavanja ili uklanjanja uređaja. Zatim ponovite sigurnosna ispitivanja.
Učenje položaja krila
Najprije se moraju naučiti uređaji i pravilno namjestiti birač motora. Mehanički graničnici moraju biti čvrsti, a sila prilagođena vratima. Tijekom učenja pratite oba motora i cijeli prostor kretanja.
Automatsko učenje
- Istodobno pritisnite i držite Stop/Set + Close ▼.

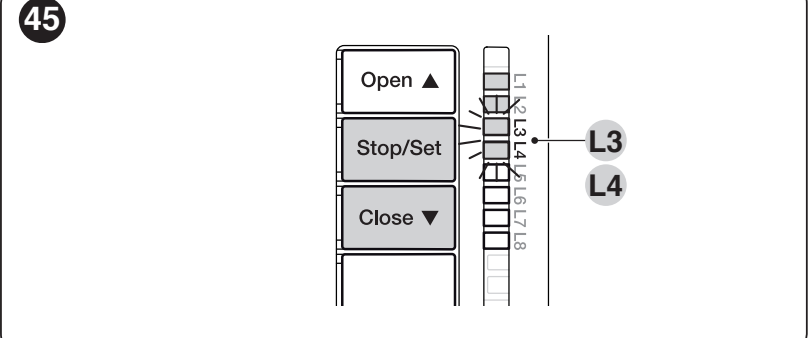

- Kad L3 i L4 počnu brzo treperiti, nakon približno 5 sekundi, otpustite gumbe.
- Jedinica će polako zatvoriti M1 do graničnika, polako zatvoriti M2 do graničnika, polako otvoriti M2 i M1 do graničnika te na kraju brzo zatvoriti oba krila. Kod jednog motora uči se samo odgovarajuće krilo M2.
- Uspješan završetak potvrđuje gašenje L3 i L4. Nakon toga provjerite nekoliko uobičajenih otvaranja i zatvaranja.
- Ako su smjer ili redoslijed kretanja pogrešni, prekinite ga pritiskom na gumb Open ili Close. Prije popravka odspojite mrežno napajanje i bateriju. Ako zamijenite M1/M2, zamijenite i njihove enkodere; ako je smjer pogrešan, zamijenite krajnje radne vodiče odgovarajućeg motora.
- Ako se aktivira fotoćelija ili STOP, učenje se prekida, a L1 počinje treperiti. Nakon uklanjanja uzroka ponovite postupak od početka.

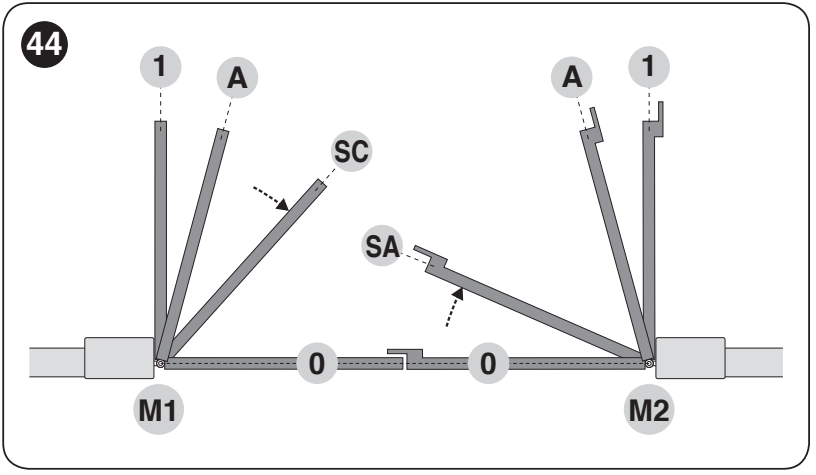

Ručno učenje i značenje položaja
Ručno učenje omogućuje zasebno namještanje položaja. Kratkim pritiskom na Open/Close prebacuje se LED; držanjem se pokreće motor. Položaj 0 je graničnik zatvaranja, položaj 1 graničnik otvaranja, a A željeno zaustavljanje otvaranja između njih.
| LED – položaj | Što se pohranjuje |
|---|---|
| L1 – 0/M1 | Potpuno zatvaranje krila M1 na mehaničkom graničniku. |
| L2 – 0/M2 | Potpuno zatvaranje krila M2 na mehaničkom graničniku. |
| L3 – SA/M2 | Pomak pri otvaranju: nakon prolaska ovog položaja M2 može početi otvarati M1. |
| L4 – A/M1 | Željeno zaustavljanje otvaranja M1. |
| L5 – A/M2 | Željeno zaustavljanje otvaranja M2. |
| L6 – SC/M1 | Pomak pri zatvaranju: nakon prolaska ovog položaja M1 može početi zatvarati M2. |
| L7 – 1/M1 | Potpuno otvaranje M1 na mehaničkom graničniku. |
| L8 – 1/M2 | Potpuno otvaranje M2 na mehaničkom graničniku. |
- Pritisnite Stop/Set + Close i otpustite ih čim L1 počne treptati, nakon otprilike 3 sekunde. Kod ručnog učenja ne čekajte L3/L4, koji pokreću automatsko učenje.
- Odabrani motor pomaknite u željeni položaj držeći pritisnut Open ili Close. Otpustite tipku kada želite zaustaviti kretanje.
- Za pohranu držite Stop/Set najmanje 3 sekunde. Dok držite tipku, odgovarajuća LED zasvijetlit će neprekidno nakon otprilike 2 sekunde. Otpustite tipku tek nakon najmanje 3 sekunde; zatim će početi treptati sljedeća LED.
- Nastavite do L8. Između pritisaka napravite stanku kraću od 10 sekundi; dulja stanka prekida postupak i zadržava dotad pohranjene promjene.
Kod jednog motora M2: neiskorištene položaje L1 i L7 potvrdite držanjem Stop/Set najmanje 3 sekunde. Preskočite L3, L4 i L6 kratkim pritiskom na Open/Close. Pohranite položaje L2, L5 i L8 za stvarno krilo M2.
Kombinirano učenje
Najprije provedite automatsko učenje. Zatim uđite u ručni način rada pritiskom na Stop/Set + Close i otpustite tipke kad L1 počne treptati. Kratkim pritiskom na Open/Close odaberite položaj, prilagodite ga pomicanjem i pohranite kao pri ručnom učenju. Tako se podešavaju A, SA i SC; krajnje položaje 0 i 1 ostavite naučene prema graničnicima. Postupak završite prebacivanjem LED-a koji trepće nakon L8.
Ispitivanja prije predaje
- Nakon odspajanja svih izvora napajanja deblokirajte motor i provjerite ručno pomicanje cijelom putanjom. Proizvođač za ispitivanje propisuje najviše 390 N za ručno pomicanje; taj podatak ne zamjenjuje odabir pogona i mjerenje sile udarca.
- Nakon blokiranja i ponovne uspostave napajanja provjerite otvaranje, zatvaranje, zaustavljanje, usporavanje i pravilno preklapanje krila.
- Svaku fotoćeliju, sigurnosni rub i kontrolni kontakt vratašca ispitajte zasebno. Uklonite sve opasnosti od uklještenja i prignječenja u području poluga.
- Tehničar mora provjeriti sile te predati upute za uporabu, postupak deblokiranja i plan održavanja. Vratima se koristite tek nakon uspješno završenih ispitivanja.
Postavke upravljačke jedinice HKA2R10
Open ▲ odabire ili otvara, Stop/Set zaustavlja i potvrđuje, Close ▼ odabire ili zatvara. Četvrta tipka se ne upotrebljava. Dulje držanje tipke Stop/Set, više od 5 sekundi, otvara programiranje kad L1 trepće.
Razina I – uključivanje i isključivanje funkcija
- Držite Stop/Set dok L1 ne počne treptati, pa otpustite.
- Tipkama Open/Close odaberite LED odgovarajuće funkcije. Kratkim pritiskom na Stop/Set promijenite stanje: kratko treptanje = OFF, dugo treptanje = ON.
- Za sljedeću funkciju ponovite odabir i promjenu. Za pohranu i izlaz 10 sekundi ne pritišćite tipke.
| LED – funkcija i značenje | Stanje |
|---|---|
| L1 – Automatsko zatvaranje ON: nakon otvaranja vrata se zatvaraju nakon podešene stanke. OFF: poluautomatski rad. Tvornički je stanka postavljena na 30 s. | ON / OFF Tvornički OFF |
| L2 – Zatvaranje nakon fotoćelije ON: aktiviranje fotoćelije dok je automatsko zatvaranje uključeno skraćuje stanku na 5 s. Ako je automatsko zatvaranje isključeno, aktiviranje pokreće zatvaranje nakon podešene stanke. | ON / OFF Tvornički OFF |
| L3 – Uvijek zatvori ON: nakon ponovne uspostave napajanja dok su vrata otvorena, jedinica će nakon 10 s pokrenuti zatvaranje, uz prethodno treptanje od 5 s. OFF: nakon povratka napajanja vrata se neće sama pokrenuti. | ON / OFF Tvornički OFF |
| L4 – Stanje pripravnosti za sve ON: približno 1 minutu nakon kretanja isključuje BlueBUS i većinu LED-ica; naredba ponovno aktivira rad uz kratko kašnjenje. OFF: ovaj način rada za uštedu energije je isključen. Pomoćno napajanje SbS/STOP na R10 ostaje dostupno. | ON / OFF Tvornički OFF |
| L5 – ELS kao svjetlo ON: izlaz ELS radi kao svjetlo na 24 V DC (−30/+50 %), najviše 4 W. OFF: ELS upravlja električnom bravom na 12 V AC, najviše 15 VA. Opremu i ožičenje prilagodite odabranoj funkciji. | ON / OFF Tvornički OFF |
| L6 – Prethodno treptanje ON: signalna svjetiljka trepće 3 s prije kretanja. OFF: počinje treptati istodobno s kretanjem. | ON / OFF Tvornički OFF |
| L7 – CLOSE kao djelomično otvaranje ON: ulaz CLOSE šalje naredbu za djelomično otvaranje 1. OFF: šalje naredbu za zatvaranje. | ON / OFF Tvornički OFF |
| L8 – OGI kao indikator održavanja ON: OGI signalizira održavanje. OFF: OGI signalizira otvorena vrata. Ograničenje se podešava na razini II/L7. | ON / OFF Tvornički OFF |
Razina II – podesivi parametri
- Držite Stop/Set dok L1 ne počne treptati, pa otpustite.
- Tipkama Open/Close odaberite ulaznu LED željenog parametra.
- Držite Stop/Set. Nakon otprilike 3 s zasvijetlit će LED trenutačne postavke vrijednosti. Dok i dalje držite Stop/Set, pomaknite je tipkom Open ili Close.
- Otpustite Stop/Set. Za pohranu i izlaz 10 sekundi ne pritišćite tipke.
Podebljana vrijednost tvornička je postavka HKA2R10. Ulazna LED označava parametar; LED vrijednosti označava njegovu vrijednost. Isti broj LED-a u oba stupca ne mora označavati isto.
| Ulazna LED – naziv i opis | LED postavke – vrijednost |
|---|---|
| L1 – Vrijeme stanke Vrijeme do automatskog zatvaranja; djeluje samo kad je zatvaranje uključeno. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Koračni način rada Slijed SbS i povezanih naredbi; L4, L5, L7 i L8 mijenjaju i ponašanje OPEN/CLOSE. | L1 – Otvaranje – zaustavljanje – zatvaranje – zaustavljanje L2 – Otvaranje – zaustavljanje – zatvaranje – otvaranje L3 – Otvaranje – zatvaranje – otvaranje – zatvaranje L4 – Stambeni način rada: tijekom otvaranja SbS/OPEN nema učinka, CLOSE preokreće smjer i pokreće zatvaranje; tijekom zatvaranja SbS/OPEN preokreće smjer i pokreće otvaranje, CLOSE nema učinka. L5 – Stambeni način rada 2: reakcije su kao kod L4; naredba zadržana dulje od 2 s pokreće STOP. L6 – Koračni način rada 2: naredba kraća od 2 s pokreće djelomično otvaranje. L7 – Zadržavanje naredbe: pomicanje traje samo dok je naredba aktivna; nakon otpuštanja zaustavlja se. L8 – Poluautomatsko otvaranje, zatvaranje samo uz zadržavanje naredbe. |
| L3 – Brzina motora Brzina uobičajenog kretanja; nakon promjene provjerite sigurnost, sile i usporavanje. | L1 – Vrlo sporo L2 – Sporo L3 – Srednje L4 – Brzo L5 – Vrlo brzo L6 – Najveća L7 – Otvara brzo, zatvara sporo L8 – Otvara najvećom brzinom, zatvara srednjom |
| L4 – Rasterećenje nakon zatvaranja Kratki povratni hod oslobađa preostali pritisak, osigurava pravilno zatvaranje i olakšava ručno deblokiranje. | L1 – Bez rasterećenja L2 – Razina 1 – minimum, približno 100 ms L3 – Razina 2 L4 – Razina 3 L5 – Razina 4 L6 – Razina 5 L7 – Razina 6 L8 – Razina 7 – maksimum, približno 800 ms |
| L5 – Sila motora Sila oba motora. Veća vrijednost nije zamjena za uklanjanje trenja; nakon promjene potrebno je ispitati sile udara. | L1 – Razina 1 – minimum L2 – Razina 2 L3 – Razina 3 L4 – Razina 4 L5 – Razina 5 L6 – Razina 6 L7 – Razina 7 L8 – Razina 8 – maksimum |
| L6 – Pješačko i djelomično otvaranje Pri pješačkom otvaranju pomiče se M2. Kod oba krila razlomci se odnose na manji od naučenih kutova. | L1 – Pješačko 1 – M2 na 1/4 L2 – Pješačko 2 – M2 na 1/2 L3 – Pješačko 3 – M2 na 3/4 L4 – Pješačko 4 – potpuno otvaranje M2 L5 – Djelomično 1 – oba krila na 1/4 manjeg kuta L6 – Djelomično 2 – oba krila na 1/2 manjeg kuta L7 – Djelomično 3 – oba krila na 3/4 manjeg kuta L8 – Djelomično 4 – oba krila do manjeg naučenog kuta |
| L7 – Upozorenje za održavanje Broj ciklusa do upozorenja. To nije zamjena za redoviti servisni interval. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Povijest kvarova Prikazuje rezultat posljednjih osam ciklusa. Nakon odabira prebrojite treptaje BlueBUS-a i upotrijebite dijagnostičku tablicu. | L1 – 1. ciklus – najnoviji L2 – 2. ciklus L3 – 3. ciklus L4 – 4. ciklus L5 – 5. ciklus L6 – 6. ciklus L7 – 7. ciklus L8 – 8. ciklus – najstariji |
Nakon promjene sile, brzine ili položaja provjerite cijelu putanju, fotoćelije, STOP i sile udara. Automatsko zatvaranje mora odgovarati zaštiti i načinu uporabe konkretnih vrata.
Radijski prijamnik i daljinski upravljači

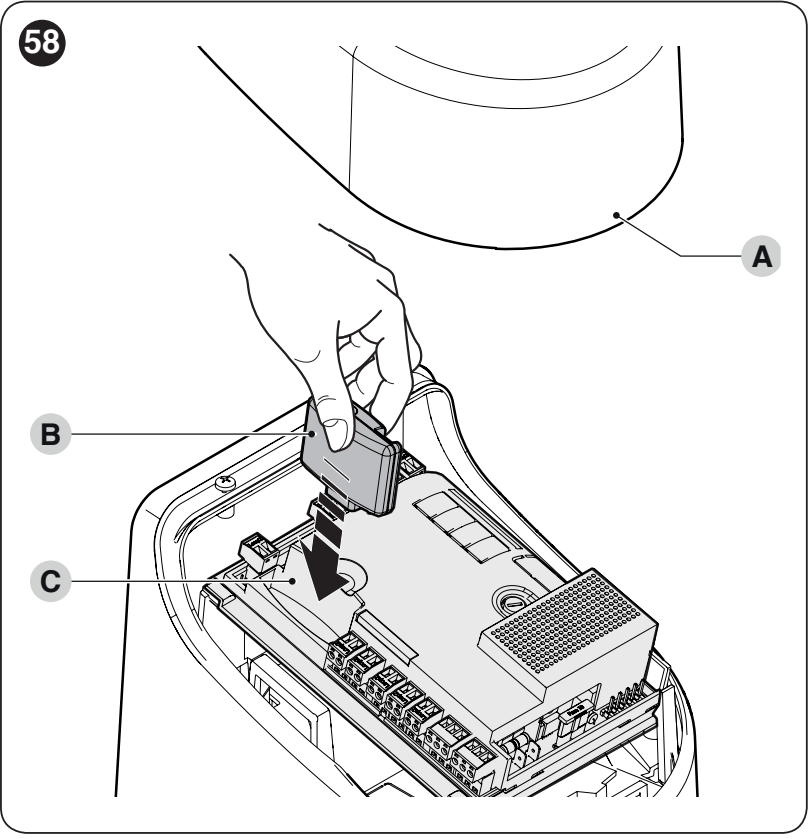

Radijski prijamnik umeće se u priključak SM na upravljačkoj jedinici HK7024. Prije umetanja ili vađenja odspojite sve izvore napajanja. HK7224 ne treba zaseban radijski prijamnik.
U aktualnim kompletima upotrebljavaju se NICE OXIBD i ON2E. OXIBD podržava i kompatibilne dvosmjerne upravljače; MYGO4 uobičajeni je upravljač s promjenjivim kodom. Kod starijeg prijamnika odaberite odašiljač prema njegovu načinu kodiranja.
| Izlaz prijamnika | Naredba na HYKE-u |
|---|---|
| 1 | SbS – koračni način rada prema parametru II/L2. |
| 2 | Djelomično otvaranje 1 prema parametru II/L6; tvornički potpuno otvaranje M2. |
| 3 | OPEN – otvaranje. |
| 4 | CLOSE – zatvaranje. |
U načinu rada I pohranjuje se cijeli upravljač, a u načinu rada II pojedinačna tipka za odabranu naredbu. Pohranjivanje i brisanje obavlja se tipkom na prijamniku, a ne resetiranjem ploče. Točne pritiske tipki, vremenske intervale i potvrde pronađite u uputama za uparivanje upravljača NICE i na kartici OXIBD. U proširenom načinu rada može biti više naredbi; broj naredbe odaberite prema prijamniku.
Rezervna baterija i generacija jedinice
Rezervna baterija namijenjena je za predviđeni prostor u HK7024. Jedna kompatibilna baterija napaja sklop preko upravljačke jedinice; ne spaja se zasebno na priključke motora HK7224.
| Ugradnja | Pravilan odabir |
|---|---|
| HKA2R10 | Starija izvedba koristi PS124. Aktualna PSS124 spaja se kabelom namijenjenim starijoj kompatibilnoj jedinici; pakiranje PSS124 sadrži kabele za R10 i R30. |
| Novija jedinica | PSS124 s odgovarajućim konektorom. Stariji PS124 zahtijeva adapter CABLA11 i isključenu funkciju Standby; spoj odaberite prema oznaci na stvarnoj ploči. |
- Odspojite mrežno napajanje i eventualnu postojeću bateriju. Skinite poklopac i podignite upravljačku jedinicu.
- Umetnite bateriju u predviđeni prostor i upotrijebite odgovarajući kabel za tu generaciju. Nemojte zamijeniti konektor s izlazom za motor.
- Električno spojite bateriju tek nakon završetka montaže i programiranja. Provjerite rad dok je mrežno napajanje isključeno, a zatim ponovno uključite napajanje radi punjenja.
Broj ciklusa tijekom nestanka struje ovisi o stanju baterije, temperaturi i opterećenju. Baterija ne zamjenjuje dostupno ručno deblokiranje. Solarno napajanje Solemyo spaja se putem predviđenog ulaza za napajanje kompatibilne jedinice; mrežni i solarni izvor ne smiju se spajati istodobno.
Dijagnostika i otklanjanje poteškoća
Tijekom kretanja signalna svjetiljka pravilno treperi. U slučaju kvara emitira kratki niz bljeskova, pauzu od približno 1 s, a zatim ponavlja isti niz. Odredite broj kratkih bljeskova prije resetiranja ili promjene postavki.
| Broj bljeskova | Uzrok i sljedeći korak |
|---|---|
| 1 | BlueBUS – uređaj nedostaje ili je promijenjen. Provjerite ožičenje i adresiranje; nakon izmjene provedite učenje uređaja. |
| 2 | Fotocelula blokira kretanje. Uklonite prepreku, očistite pokrove i provjerite postavke TX/RX. Fotocelule. |
| 3 | Otpor pri kretanju ili aktiviranje ograničenja sile. Provjerite krilo, šarke i polugu; nemojte povećavati silu bez uklanjanja uzroka i ponovnih ispitivanja. |
| 4 | Aktiviran STOP. Provjerite sigurnosni rub, kontakt pješačkih vrata i naučeno stanje ulaza. Ožičenje STOP-a. |
| 5 | Interni parametri jedinice. Pričekajte najmanje 30 s, pokušajte aktivirati naredbu i po potrebi ponovno uključite napajanje. Ako se problem ponovi, potreban je servis. |
| 6 | Prekoračen je broj uzastopnih ciklusa ili ograničenje broja ciklusa na sat. Ostavite pogon nekoliko minuta da se ohladi i ograničite njegovu uporabu. |
| 7 | Električni kvar. Pričekajte najmanje 30 s i po potrebi ponovno uključite napajanje; ponovljeni kvar mora riješiti tehničar. |
| 8 | Trajno aktivna naredba onemogućuje daljnje naredbe. Provjerite tipkalo, prekidač i eventualni vremenski programator. |
| 9 | Sklop je blokiran elektroničkom naredbom Stop automatizacije. Upotrijebite odgovarajuću naredbu za deblokiranje automatizacije; to nije mehanička poluga za deblokiranje. |
| 10 | Enkoder je otkrio prepreku ili prekomjerno trenje. Provjerite mehaniku, dodjelu i ožičenje enkodera. M1/M2 i ENC1/ENC2. |
Provjera LED-ica na ploči
| LED-ica | Ispravno stanje ili sljedeći korak |
|---|---|
| BlueBUS | Približno 1 zeleni bljesak/s = uobičajen rad. Kad je uključena funkcija Standby, treperi sporije; nakon naredbe vraća se uobičajen rad. Dva brza bljeska = promjena stanja ulaza. Ako nema svjetla, provjerite napajanje i osigurače; stalno svjetlo ili crvene nizove bljeskova provjerite prema dijagnostici. |
| STOP | Svijetli = naučeno sigurno stanje. Ne svijetli = aktiviranje ili promjena ulaza. |
| SbS / OPEN / CLOSE | U mirovanju ne svijetli, a svijetli tijekom aktivne naredbe. LED-ica koja stalno svijetli može upozoravati na zadržani ili neispravan kontakt. |
| L1/L2 sporo trepere | Zahtjev za učenjem uređaja. |
| L3/L4 sporo trepere | Zahtjev za učenjem položaja. |
Ako motor radi, ali se krilo ne pomiče, provjerite je li poluga za deblokiranje potpuno zaključana. Ako HK7224 ne reagira ili se nepravilno pomiče, provjerite njegov izlaz M1/M2 i odgovarajući enkoder u HK7024. Prije zamjene osigurača najprije uklonite uzrok; upotrijebite osigurač iste vrste i vrijednosti.
Brisanje postavki upravljačke jedinice
Resetiranjem se brišu korisničke postavke HKA2. To ne znači uparivanje daljinskih upravljača ni brisanje radijske memorije zasebnog prijamnika.
- Na jedinici u HK7024 pritisnite i držite Open ▲ + Close ▼, dok L1 i L2 ne počnu treperiti.
- Otpustite obje tipke.
- Nakon resetiranja ponovno provjerite birač, provedite učenje uređaja i položaja, podesite funkcije i obavite sigurnosna ispitivanja.
Održavanje i sigurna uporaba
Stručni pregled planirajte najkasnije nakon 6 mjeseci ili 20 000 ciklusa od prethodnog pregleda, ovisno o tome što nastupi prije. U slučaju intenzivnog ili nepovoljnog rada odaberite kraći interval.
- Prije servisiranja odspojite mrežno napajanje, bateriju i svaki drugi izvor napajanja.
- Provjerite čvrstoću nosača, vijaka, osovinica, sigurnosnih prstenova, poluga, graničnika, pokrova i kabelskih uvodnica. Zamijenite oštećene ili istrošene dijelove.
- Provjerite lakoću ručnog pomicanja, zaključavanje deblokade i ispravnost svih fotocelula, sigurnosnih rubova i kontakata pješačkih vrata.
- Tijekom kretanja nemojte ulaziti u putanju vrata ni dodirivati poluge. Daljinske upravljače držite izvan dohvata djece.
- Korisnik može održavati pokrove fotocelula čistima i uklanjati nečistoće s putanje. U slučaju mehaničkog ili električnog kvara nemojte upotrebljavati pogon i obratite se servisu.
Okvirni radni vijek

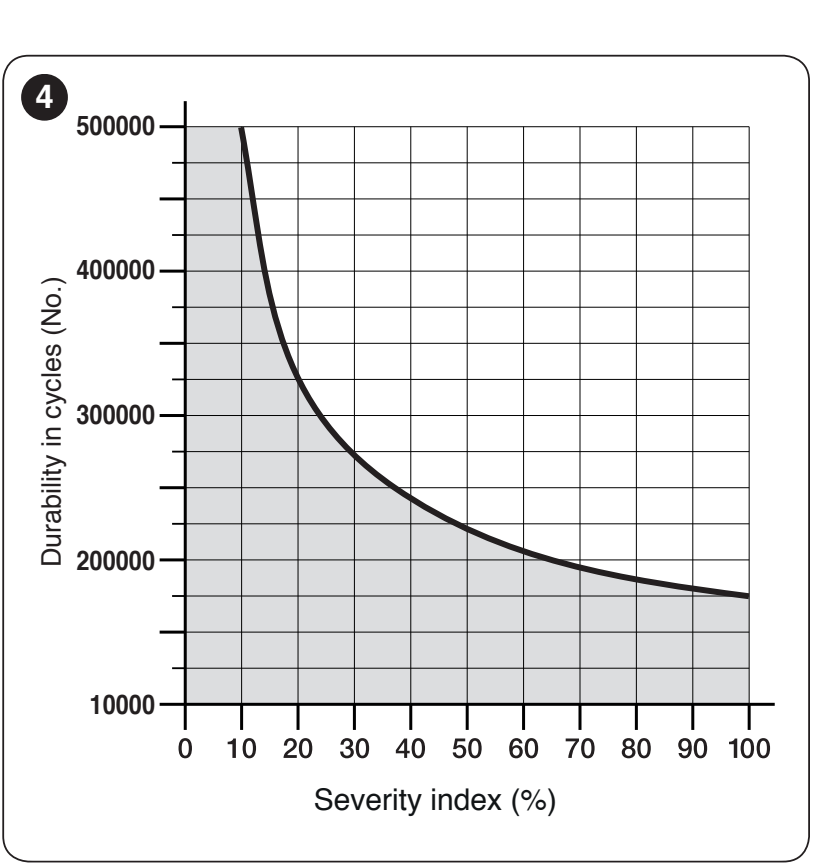

Zbrojite indekse duljine, težine i svih ostalih relevantnih čimbenika. Zatim s grafikona očitajte okvirni broj ciklusa uz redovito održavanje. Vodoravna os prikazuje zbroj indeksa u %, a okomita broj ciklusa. Procjena ne jamči broj godina ni ciklusa.
| Čimbenik | Puna / skraćena poluga |
|---|---|
| Duljina | Manje od 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Više od 3,0 do 3,5 m: 30 % / nije primjenjivo |
| Težina | Manje od 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Više od 250 kg: 30 % / nije primjenjivo |
| Temperatura / vlažnost | Iznad 40 °C ili ispod 0 °C, odnosno vlažnost iznad 80 %: 20 / 20 % |
| Puna ispuna | 15 / 20 % |
| Vjetrovito područje | 15 / 20 % |
Prikladnost vrata najprije provjerite prema grafikonu mase i duljine i geometriji ugradnje. Na granici dvaju raspona odaberite viši od dostupnih brojčanih indeksa. Skraćena poluga dopuštena je pri duljini od 3,0 m samo s masom koja odgovara krivulji B; nemojte je upotrebljavati za duljine veće od 3,0 m. Uvijek procijenite cijeli sustav.
Tehnički podaci i dimenzije
| Parametar | NICE HYKE HK7024 |
|---|---|
| Upravljačka jedinica | Ugrađena HKA2; upravlja jednim ili dvama krilima. |
| Napajanje | HK7024: 230 V AC ±10 %, 50/60 Hz; motor 24 V DC. |
| Brzina u praznom hodu | 1,5 okr./min; podesive brzine. |
| Zakretni moment | Maksimalni 500 Nm; nazivni 120 Nm. |
| Maksimalna učestalost ciklusa | 40 ciklusa/h pri nazivnom zakretnom momentu; pri najvišoj radnoj temperaturi 25 ciklusa/h. |
| Neprekidan rad | Najviše približno 7 minuta pri nazivnom zakretnom momentu. |
| Maksimalna ulazna snaga | 300 W za pogon s upravljanjem. |
| Maksimalna struja | 1,5 A pri mrežnom naponu od 230 V AC. |
| Stupanj zaštite | IP54 s neoštećenim poklopcem. |
| Radna temperatura | −20 do +55 °C; na niskim temperaturama učinkovitost pogona opada. |
| Dimenzije | 210 × 290 × 320 mm (širina × dubina × visina). |
| Masa pogona | 10,5 kg. |
| Ograničenja za jedno krilo | S punom polugom 3,5 m / 200 kg ili 1,8 m / 330 kg; međuvrijednosti i skraćena poluga prema grafikonu. |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
