NICE Hyke HK7224 – pogon zaokretnih vrata bez upravljačke jedinice za krilo do 3,5 m/330 kg
| Dostupnost proizvoda: | do 3 dana | Robu u pravilu šaljemo u roku od 3 dana. |
|---|
do 3 dana
517,59 € s PDV-om
| Težina |
|---|
| 9,50 kg |
Opis proizvoda NICE Hyke HK7224 – pogon zaokretnih vrata bez upravljačke jedinice za krilo do 3,5 m/330 kg

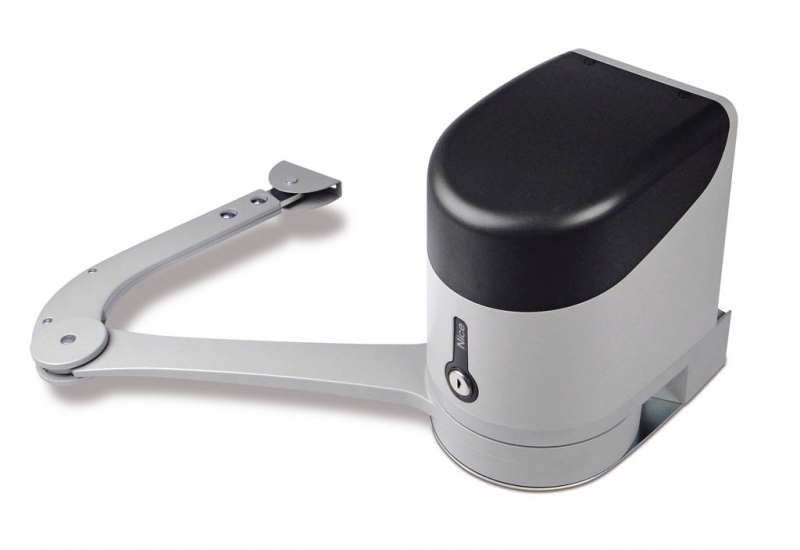

NICE HYKE HK7224 je zglobni nepovratni pogon za jedno krilo zaokretnih vrata. Ima motor 24 V DC s enkoderom i podesivu zglobnu ruku.
HK7224 ne sadrži upravljačku jedinicu. To je drugi motor za dvokrilna vrata i povezuje se s pogonom NICE HYKE HK7024, koji sadrži upravljanje cijelim sklopom. HK7224 se ne smije izravno priključiti na 230 V. Povezivanje i postavke dodatne opreme obavljaju se na jedinici u modelu HK7024.
Pogon je namijenjen za krila do 3,5 m ili do 330 kg prema dijagramu primjene. Prikladan je i za intenzivniju upotrebu; dopušteni rad ovisi o opterećenju, montaži i temperaturi. U slučaju nestanka struje može se ručno deblokirati ključem.
Upravljanje i kompatibilna dodatna oprema
Jedna upravljačka jedinica u modelu HK7024 upravlja jednim ili obama krilima. Sljedeće povezivanje i programiranje namijenjeni su za HKA2R10 s priključkom SM, osam LED-ica L1–L8 i 12-položnim biračem motora. Prije priključivanja dodatne opreme provjerite oznake i raspored na stvarnoj ploči.
| Što | Zašto | Vrsta |
|---|---|---|
| Upravljanje | Upravljanje jednim ili dvama motorima HYKE. Povezivanje motora. | Ugrađeno u NICE HYKE HK7024. Zamjenska ploča NICE HKA2R10; zamjenu odaberite prema ugrađenoj generaciji. |
| Prijamnik i daljinski upravljač | Daljinsko upravljanje prema kodiranju prijamnika. Uparivanje i naredbe. | OXIBD u priključak SM + ON2E ili MYGO4. Odašiljač i prijamnik moraju upotrebljavati kompatibilan radijski sustav. |
| Sigurnosne fotoćelije | Zaštita prolaza ovisno o položaju. Povezivanje i adresiranje. | NICE EPMB na sabirnicu BlueBUS. Dvije žice bez polariteta; svaki par ima vlastitu adresu. |
| Signalna svjetiljka | Upozorenje na kretanje i signalizacija kvarova. Izlaz FLASH. | NICE ELDC za niski napon; pri funkciji signalne svjetiljke FLASH iznosi 12 V DC, najviše 21 W. Signalna svjetiljka za 230 V ne priključuje se ovdje. |
| Sigurnosni rub | Zaštita opasnih mjesta u slučaju dodira s preprekom. Ulaz STOP. | Odabir sigurnosnog ruba s odgovarajućim izlazom od 8,2 kΩ; način povezivanja odaberite prema rizicima za konkretna vrata. |
| Upravljanje ključem | Uključivanje naredbe bez napona. Ulazi SbS, OPEN i CLOSE. | NICE KIO s kontaktom NO. Pozadinsko osvjetljenje napaja se zasebno, u skladu s dopuštenom potrošnjom. |
| Deblokada izvana | Ručno otvaranje ako zbog nestanka struje ne možete doći do pogona. | NICE KIO + KA1, sajla 6 m. Zasebna mehanička funkcija, neovisna o električnoj naredbi. |
| Rezervno napajanje | Nekoliko ciklusa pri nestanku mrežnog napajanja. Odabir i priključivanje baterije. | NICE PSS124 s kabelom za odgovarajuću generaciju. Baterija se priključuje na upravljačku jedinicu HK7024, a ne izravno na HK7224. |
| Električna brava | Dodatno osiguranje krila ovisno o njegovoj izvedbi. Izlaz ELS. | Brava za 12 V AC, najviše 15 VA. Izlaz mora ostati postavljen za električnu bravu, a ne za svjetlo. |
Zaseban motor i upravljanje vratima
| Model | Što sadrži i kako se upotrebljava |
|---|---|
| HK7024 | Pogon sa zglobnom rukom, montažnim nosačima, ručnom deblokadom i ugrađenim upravljanjem. Upravlja jednim krilom ili, zajedno s HK7224, dvama krilima. |
| HK7224 | Pogon sa zglobnom rukom i ručnom deblokadom, bez vlastite upravljačke jedinice. Drugim krilom upravlja jedinica u HK7024. |
| Zaseban pogon i komplet | Prijamnik, daljinski upravljač, fotoćelije, signalna svjetiljka i rezervna baterija nisu automatski uključeni u svaki zasebni motor. Provjerite opremu u konkretnom kompletu. |
Kompleti za jedna ili dvoja krilna vrata
Kompleti sadržavaju prijamnik OXIBD i daljinski upravljač ON2E. Verzija s fotoćelijama uključuje EPMB; verzija s priborom također uključuje ELDC. Dva motora ne povećavaju ograničenje za jedno krilo.
| Jedno krilo | Zaseban pogon | Dva krila |
|---|---|---|
1 × HK7024. Jedna upravljačka jedinica HKA2R10. | Zaseban HK7224
Jedan motor. Bez upravljačke jedinice. |
1 × HK7024 + 1 × HK7224. Jedna upravljačka jedinica HKA2R10. |
Duljina, masa i prostor za pogon
3,5 m i 330 kg zasebne su krajnje granice. S potpuno izvučenom rukom dopušteno je krilo duljine 3,5 m i mase do 200 kg ili krilo mase do 330 kg i duljine do 1,8 m. Međuvrijednosti očitajte s grafikona prema duljini i masi jednog krila.
A = puna ruka, B = skraćena ruka. Vodoravna os prikazuje duljinu krila u metrima, a okomita njegovu masu u kilogramima. Pri skraćenoj ruci upotrijebite donju krivulju B i otvorenje od najviše 90°. Skraćenoj ruci ne smiju se pripisivati ograničenja pune ruke.
Za sam pogon potreban je slobodan montažni prostor širine najmanje 210 mm. Provjerite cijelu putanju kretanja ruke i udaljenost od zida ili ograde; niže navedene dimenzije određuju geometriju montaže, a ne univerzalnu dimenziju stupa.
Montaža nosača i zglobne ruke
Montažu, električno povezivanje i ispitivanja obavlja stručni tehničar. Prije rada isključite mrežno napajanje i eventualnu bateriju. Vrata se moraju lako kretati cijelom putanjom, ne smiju se sama otvarati ni zatvarati, a njihovi pričvrsni elementi ne smiju se elastično pomaknuti.
Montažni nosač motora mora biti vodoravan i postavljen na čvrstu podlogu. Nosač ruke pričvrstite na nosivi okvir krila, a ne na slabu ispunu. Položaj odaberite tako da ključ i poluga za deblokadu ostanu sigurno pristupačni. Mjesto montaže ne smije biti izloženo poplavljivanju; prema potrebi postavite pogon više iznad tla. Pripremite kabelske vodove tako da voda i kondenzat ne ulaze u pogon.
| Prostor E | Odabir ruke |
|---|---|
| E najmanje 650 mm | Puna duljina ruke; kut i udaljenosti A/B odredite prema montažnom grafikonu. |
| E od 300 do 650 mm | Skraćena duljina ruke; otvorenje najviše 90° i stroži grafikon mase krila. |
| E manje od 300 mm | Navedena montaža nije dopuštena. Odaberite drugi položaj ili drugo prikladno rješenje. |
A je položaj nosača pogona u odnosu na os šarke; B je odmak osi šarke od montažne površine prema nacrtima. Obje su vrijednosti u milimetrima.
- Izmjerite B i odaberite željeni kut otvaranja. Kod pune ruke najveći kut iznosi 110°.
- Na grafikonu od vrijednosti B povucite vodoravnu crtu do područja željenog kuta. Iz sjecišta očitajte dopušteni raspon A. Primjerice, za B = 200 mm i otvorenje od 110° vrijednost A iznosi približno 300–345 mm.
- Sastavite ravnu i zakrivljenu polugu s osovinicama i osiguračnim prstenovima. Nosači motora i krila nakon montaže moraju biti u istoj vodoravnoj ravnini.
- Upotrijebite nosač motora kao predložak, označite četiri mjesta za pričvršćivanje i pričvrstite ga odgovarajućim sidrima. Pričvrstite motor na nosač pomoću dva isporučena vijka.
- Deblokirajte motor. Kad je poluga potpuno sastavljena, odredite položaj nosača na krilu tako da poluga bude što više izvučena i zaustavi se u krajnjem položaju. Pričvrstite nosač vodoravno te osigurajte osovinicu i osiguračni prsten.
- Ručno prijeđite cijelu putanju. Poluga ne smije udarati u zid, ogradu ni krilo, a njezino kretanje ne smije stvarati nezaštićena mjesta uklještenja ili smicanja. Zatim namjestite graničnike i ponovno blokirajte motor.
Montaža sa skraćenom polugom
Kod skraćene poluge odaberite A u području 90°–95° na montažnom dijagramu; stvarni kut otvaranja krila ne smije biti veći od 90°. Položaj nosača na krilu određuje se dok je motor deblokiran: pritisnite zakrivljenu polugu uz zatvoreno krilo do njezina krajnjeg položaja. Osigurajte E od najmanje 300 mm, kut otvaranja od najviše 90° i pridržavajte se donje krivulje ograničenja. Tijekom probnog ručnog otvaranja držite nosač uz krilo i provjerite da savijena poluga ni njezin zglob ne udaraju u prepreku. Pričvrstite nosač tek nakon provjere cijele putanje.
Mehanički graničnici otvaranja i zatvaranja
- Deblokirajte motor i ručno pomaknite krilo u željeni otvoreni položaj.
- Na donjoj strani motora okrenite plastični disk A i namjestite otvor ispod poluge kao što je prikazano na slici.
- Umetnite graničnik B u najbliži odgovarajući položaj. Mora pravilno sjesti; usporedite oznake OK/NO.
- Okrenite disk tako da graničnik ne može ispasti. Precizno namjestite graničnik vijkom za podešavanje C.
- Ako vrata nemaju graničnik zatvaranja na tlu, na isti način namjestite i graničnik zatvaranja. Na kraju čvrsto zategnite maticu D kako se disk ne bi mogao sam okrenuti.
- Nakon promjene položaja graničnika provedite novo učenje položaja i ispitivanja.
Ručno deblokiranje u slučaju nestanka napajanja
Prije deblokiranja zaustavite kretanje i isključite napajanje. Provjerite da se krilo ne može samo pokrenuti; za vjetrovitog vremena držite ga pod kontrolom.
- Umetnite ključ A i okrenite ga za 90° u smjeru kazaljke na satu.
- Izvučenu polugu B okrenite za 90° u smjeru suprotnom od kazaljke na satu. Krilo možete pomicati ručno.
- Za ponovno blokiranje vratite polugu u okomiti položaj i utisnite je u ležište. Okrenite ključ za 90° u smjeru suprotnom od kazaljke na satu i izvadite ga.
- Nakon uvlačenja poluge ručno pomaknite krilo nekoliko centimetara u smjeru otvaranja kako bi se prijenos potpuno blokirao. Prije električnog pokretanja provjerite je li poluga potpuno uvučena i pogon blokiran. U slučaju kvara sigurnosnog sustava nemojte koristiti vrata dok se uzrok ne ukloni.
Električno spajanje motora i dodatne opreme
Prije otvaranja poklopca isključite mrežno napajanje od 230 V i pomoćnu bateriju. Napajanje i zaštitno uzemljenje priključuje kvalificirani tehničar. Instalacija mora imati uređaj koji omogućuje potpuno isključivanje, a kabeli moraju biti pričvršćeni tako da se ne mogu iščupati.
Otvorite poklopac HK7024, podignite upravljačku jedinicu i provucite kabele kroz donji ulaz. Mrežni kabel pričvrstite kabelskom stezaljkom. HK7224 dobiva napajanje motora i zaseban vod enkodera iz upravljačke jedinice HK7024.
| Vod | Presjek i najveća duljina |
|---|---|
| Mrežni priključak do HK7024 | 3 × 1,5 mm², do 30 m. Za dulji dovod upotrijebite 3 × 2,5 mm² i zaštitno uzemljenje automatike prema projektu instalacije. |
| Drugi motor HK7224 | 3 × 1,5 mm², do 10 m. Dva radna vodiča i zaštitni vodič prema priključcima motora. |
| Enkoder drugog motora | 2 × 1 mm², do 10 m. Vodove motora i enkodera moguće je zamijeniti jednim kabelom 5 × 1,5 mm²; pojedinačne vodiče spojite na odgovarajuće priključke. |
| BlueBUS | 2 × 0,5 mm², do 20 m; za više od 20 m, najviše 40 m, 2 × 1 mm². |
| Signalna svjetiljka | 2 × 0,5 mm², do 20 m. |
| Antena | Oklopljeni RG58, najviše 20 m; preporučena duljina manja je od 5 m. |
| Prekidač OPEN/CLOSE | Dva kabela 2 × 0,5 mm² ili jedan 4 × 0,5 mm², do 50 m. |
| Električna brava | 2 × 1 mm², do 6 m. |
M1, M2 i enkoderi
M2 je krilo koje se prvo otvara; M1 se prvo zatvara. Kod izvedbe s jednim krilom upotrebljavaju se izlaz M2 i odgovarajući ulaz ENC2; M1 ostaje neiskorišten. Kod dvaju krila svaki motor spojite na njegov zasebni enkoder. Upotrijebite standardni motor HK7224 predviđen za ovu izvedbu.
Na priključcima motora spojite radne vodiče na krajnje kontakte označene M; zaštitni vodič spojite na priključak sa simbolom uzemljenja. Enkodere spojite na odgovarajuće parove priključaka ENC1/ENC2 bez polariteta. Za promjenu smjera nakon isključivanja napajanja zamijenite samo krajnje radne vodiče tog motora, a ne zaštitni vodič.
Shema upravljačke jedinice HKA2
Legenda: FLASH = signalna svjetiljka, EL/ELS = električna brava, OGI = kontrolna lampica otvorenih vrata, TX/RX = odašiljač/prijamnik fotoćelija, NO = normalno otvoreni kontakt, NC = normalno zatvoreni kontakt. Shema prikazuje ulaze i njihove funkcije; opremu odaberite prema konkretnoj izvedbi.
Priključci dodatne opreme, napon i polaritet
| Priključak | Funkcija i spajanje |
|---|---|
| Pomoćno napajanje | SbS (+) i STOP (−), 24 V DC, ukupno najviše 200 mA. Upotrijebite pomoćni napojni kontakt na priključku SbS kao plus, a pomoćni napojni kontakt na priključku STOP kao minus. Prije spajanja provjerite odgovarajuće kontakte na ugrađenoj ploči; cijeli par ulaza za naredbe nije napojni izlaz. Namijenjeno je napajanju sitne dodatne opreme, a ne motora, signalne svjetiljke ili električne brave. |
| BlueBUS | Dva vodiča za komunikaciju i napajanje; bez polariteta +/−. Najviše 15 jedinica BlueBUS, ovisno o potrošnji uređaja. EPMB spajaju se paralelno. |
| FLASH | Pri funkciji signalne svjetiljke 12 V DC, najviše 21 W; prikladan ELDC. DC napajanje spojite prema oznakama odgovarajućih priključnih stezaljki i uređaja. Polaritet nemojte preuzimati s obližnjeg izlaza; ako oznaka na ploči nije čitljiva, spoj mora provjeriti tehničar. |
| ELS | 12 V AC, najviše 15 VA za električnu bravu; kod AC-a nema razlike između plusa i minusa. Pri L5 = ON mijenja se u izlaz za rasvjetu 24 V DC (−30/+50 %), najviše 4 W. Pri promjeni funkcije odaberite uređaj za taj napon i poštujte njegov DC polaritet. |
| OGI | Indikator otvorenih vrata 24 V DC (−30/+50 %), najviše 4 W; mogućnost upravljanja malim relejem. Pri L8 = ON mijenja se u indikator održavanja. Za uređaj s definiranim DC polaritetom provjerite oznaku izlaza na stvarnoj ploči. |
| SbS | Naredba korak po korak putem beznaponskog kontakta NO, bez polariteta. Nemojte napajati ulaz vanjskim naponom. |
| OPEN / CLOSE | Otvaranje / zatvaranje putem beznaponskih kontakata NO, bez polariteta. CLOSE se pri L7 = ON može promijeniti u djelomično otvaranje. |
| STOP | Ulaz NC, NO ili 8,2 kΩ, ovisno o naučenom uređaju. Nije riječ o univerzalnom paru za napajanje; ožičenje kontakata opisano je u nastavku. |
Pomoćno napajanje i upravljački kontakt imaju različite funkcije. Nemojte napajati dodatnu opremu preko oba kontakta jednog para SbS ili STOP niti kratko spajati par dok uzimate napajanje. Na HKA2R10 pomoćno napajanje ostaje dostupno i kada je Standby uključen.
STOP, sigurnosni rub i prolazna vrata
Nakon promjene naučenog stanja, STOP odmah zaustavlja kretanje i nakratko ga preokreće. Više kontakata NO spaja se paralelno, a više kontakata NC serijski. Ožičenje otpornih sigurnosnih rubova projektirajte prema konkretnom uređaju; nemojte ih kombinirati s nasumičnim premoštenjem.
Ako krilo ima prolazna vrata, njihov kontrolni kontakt mora spriječiti električno kretanje dok su otvorena. Nakon svake promjene ožičenja STOP-a provedite učenje uređaja i sigurnosna ispitivanja. Fotoćelije i osjetljivi rub štite različita opasna mjesta; jedno ne zamjenjuje automatski drugo.
Fotoćelije BlueBUS
Odašiljač TX i prijamnik RX fotoćelija EPMB spojite s dvije žice na BlueBUS bez polariteta. Svaki par mora imati isto adresiranje na TX-u i RX-u te drukčije adresiranje od ostalih parova. Nakon spajanja ili uklanjanja uređaja ponovite učenje.
| Adresa | Što štiti i kako reagira |
|---|---|
| PHOTO / PHOTO II | PHOTO približno 50 cm, PHOTO II približno 100 cm; vanjski parovi. Pri zatvaranju zaustavlja i preokreće kretanje. |
| PHOTO1 / PHOTO1 II | PHOTO1 približno 50 cm, PHOTO1 II približno 100 cm; unutarnji parovi. Pri zatvaranju zaustavlja i preokreće kretanje; pri otvaranju zaustavlja i nastavlja nakon oslobađanja snopa. |
| PHOTO2 / PHOTO2 II | Zaštita područja otvaranja. Pri otvaranju zaustavlja i preokreće kretanje. |
| PHOTO3 | Nije dopuštena za ovu konfiguraciju ožičenja HYKE. |
Položaj premosnika mora odgovarati odabranoj funkciji, a ne samo mjestu na kojem je fotoćelija fizički montirana. Potpuno adresiranje i ožičenje potražite i na kartici EPMB.
Prvo pokretanje i provjera upravljačke jedinice
Svi gumbi i LED indikatori navedeni u nastavku nalaze se na upravljačkoj jedinici u HK7024. HK7224 nema vlastito programiranje. Prije priključivanja napajanja kabeli, graničnici, poklopci i zaštitni elementi moraju biti sigurno postavljeni.
- Postavite krila približno na pola puta, osigurajte motorne prijenosnike i oslobodite područje kretanja.
- Nakon priključivanja napajanja LED indikator BlueBUS mora treptati približno jednom u sekundi. LED indikatori na TX-u i RX-u fotoćelija moraju signalizirati napajanje, a signalna svjetiljka FLASH mora biti ugašena u mirovanju.
- Ako napajanje nedostaje ili je neuobičajeno, isključite jedinicu i provjerite ožičenje i osigurače. Ako uočite problem, nemojte nastaviti s učenjem.
- Prije učenja položaja odaberite odgovarajući motor na biraču i provedite učenje uređaja.
Birač vrste motora s 12 položaja
Za standardne motore Za HK7024 + HK7224 postavite DIP 10 = ON, a sve ostale položaje 1–9, 11 i 12 = OFF. U Oviewu tome odgovara oznaka HYKE. Birač namještajte bez napajanja i uvijek prije učenja položaja. Postavka za HYKE HS ne primjenjuje se ovdje.
Učenje uređaja BlueBUS i STOP
- Istodobno pritisnite i držite Open ▲ + Stop/Set.
- Kad L1 i L2 počnu brzo treptati, nakon približno 3 sekunde, otpustite obje tipke.
- Pričekajte da prepoznavanje završi. STOP mora svijetliti, a L1/L2 moraju se ugasiti. L3/L4 mogu početi treptati, čime signaliziraju da je potrebno naučiti položaje.
- Učenje je potrebno i kada fotoćelije nisu priključene te uvijek nakon dodavanja ili uklanjanja uređaja. Zatim ponovite sigurnosna ispitivanja.
Učenje položaja krila
Najprije se moraju naučiti uređaji i pravilno namjestiti birač motora. Mehanički graničnici moraju biti čvrsti, a sila mora odgovarati vratima. Tijekom učenja nadzirite oba motora i cijelo područje kretanja.
Automatsko učenje
- Istodobno pritisnite i držite Stop/Set + Close ▼.
- Kad L3 i L4 počnu brzo treptati, nakon približno 5 sekundi, otpustite tipke.
- Jedinica će polako zatvoriti M1 do graničnika, polako zatvoriti M2 do graničnika, polako otvoriti M2 i M1 do graničnika, a zatim brzo zatvoriti oba krila. Kod jednog motora uči se samo odgovarajuće krilo M2.
- Uspješan završetak potvrđuje gašenje L3 i L4. Zatim provjerite nekoliko uobičajenih otvaranja i zatvaranja.
- Ako je smjer ili redoslijed kretanja pogrešan, prekinite ga tipkom Open ili Close. Prije popravka odspojite mrežno napajanje i bateriju. Ako zamijenite M1/M2, zamijenite i njihove enkodere; ako je smjer pogrešan, zamijenite krajnje radne vodiče odgovarajućeg motora.
- Ako se aktivira fotoćelija ili STOP, učenje se prekida, a L1 počinje treptati. Nakon uklanjanja uzroka ponovite postupak od početka.
Ručno učenje i značenje položaja
Ručno učenje omogućuje zasebno postavljanje položaja. Kratkim pritiskom na Open/Close mijenja se LED; držanjem se pokreće motor. Položaj 0 je granični položaj zatvaranja, položaj 1 granični položaj otvaranja, a A željeni položaj zaustavljanja pri otvaranju između njih.
| LED – položaj | Što se pohranjuje |
|---|---|
| L1 – 0/M1 | Potpuno zatvaranje krila M1 na mehaničkom graničniku. |
| L2 – 0/M2 | Potpuno zatvaranje krila M2 na mehaničkom graničniku. |
| L3 – SA/M2 | Pomak pri otvaranju: nakon prolaska ovog položaja M2 može početi otvarati M1. |
| L4 – A/M1 | Željeni položaj zaustavljanja pri otvaranju M1. |
| L5 – A/M2 | Željeni položaj zaustavljanja pri otvaranju M2. |
| L6 – SC/M1 | Pomak pri zatvaranju: nakon prolaska ovog položaja M1 može početi zatvarati M2. |
| L7 – 1/M1 | Potpuno otvaranje M1 na mehaničkom graničniku. |
| L8 – 1/M2 | Potpuno otvaranje M2 na mehaničkom graničniku. |
- Pritisnite Stop/Set + Close i otpustite ih čim L1 počne treperiti, nakon približno 3 sekunde. Za ručno učenje nemojte čekati L3/L4, koji pokreću automatsko učenje.
- Odabrani motor pomaknite u željeni položaj držeći pritisnutu tipku Open ili Close. Otpustite tipku kada želite zaustaviti kretanje.
- Za pohranu držite Stop/Set najmanje 3 sekunde. Dok držite tipku, odgovarajući LED indikator zasvijetlit će neprekidno nakon približno 2 sekunde. Otpustite tipku tek nakon najmanje 3 sekunde; zatim će početi treperiti sljedeći LED indikator.
- Nastavite do L8. Između pritisaka napravite stanku kraću od 10 sekundi; dulja stanka prekida postupak i zadržava do tada pohranjene promjene.
Kod jednog motora M2: neiskorištene položaje L1 i L7 potvrdite držanjem tipke Stop/Set najmanje 3 sekunde. Preskočite L3, L4 i L6 kratkim pritiskom na Open/Close. Pohranite položaje L2, L5 i L8 za stvarno krilo M2.
Kombinirano učenje
Najprije provedite automatsko učenje. Zatim uđite u ručni način rada pritiskom na Stop/Set + Close i otpustite tipke kad L1 počne treperiti. Kratkim pritiskom na Open/Close odaberite položaj, prilagodite ga pomicanjem i pohranite kao pri ručnom učenju. Tako se prilagođavaju A, SA i SC; krajnje položaje 0 i 1 ostavite naučene prema graničnicima. Postupak završite prelaskom na LED indikator koji treperi iza L8.
Provjere prije predaje
- Nakon odvajanja svih izvora napajanja deblokirajte motor i provjerite ručno pomicanje cijelom putanjom. Proizvođač za ispitivanje propisuje najviše 390 N za ručno pomicanje; taj podatak ne zamjenjuje odabir pogona i mjerenje sile udarca.
- Nakon osiguravanja i ponovnog uključivanja napajanja provjerite otvaranje, zatvaranje, zaustavljanje, usporavanje i pravilno preklapanje krila.
- Svaku fotoćeliju, sigurnosni rub i nadzorni kontakt vratašaca ispitajte zasebno. Uklonite sve rizike uklještenja i posmičnog djelovanja u području krakova.
- Tehničar mora provjeriti sile te predati upute za uporabu, postupak deblokiranja i plan održavanja. Vrata upotrebljavajte tek nakon uspješno završenih provjera.
Postavke upravljačke jedinice HKA2R10
Open ▲ odabire ili otvara, Stop/Set zaustavlja i potvrđuje, Close ▼ odabire ili zatvara. Četvrta tipka se ne upotrebljava. Duljim držanjem tipke Stop/Set, dulje od 5 sekundi, pokreće se programiranje kada L1 treperi.
Razina I – uključivanje i isključivanje funkcija
- Držite Stop/Set dok L1 ne počne treperiti, pa otpustite.
- Tipkama Open/Close odaberite LED indikator odgovarajuće funkcije. Kratkim pritiskom na Stop/Set promijenite stanje: kratko treperenje = OFF, dugo treperenje = ON.
- Za sljedeću funkciju ponovite odabir i promjenu. Za pohranu i izlaz nemojte pritisnuti nijednu tipku tijekom 10 sekundi.
| LED – funkcija i značenje | Stanje |
|---|---|
| L1 – Automatsko zatvaranje ON: nakon otvaranja vrata se zatvaraju nakon podešene stanke. OFF: poluautomatski način rada. Tvornička stanka iznosi 30 s. | ON / OFF Tvornički OFF |
| L2 – Zatvaranje nakon aktiviranja fotoćelije ON: aktiviranje fotoćelije dok je automatsko zatvaranje uključeno skraćuje stanku na 5 s. Ako je automatsko zatvaranje isključeno, aktiviranje pokreće zatvaranje nakon podešene stanke. | ON / OFF Tvornički OFF |
| L3 – Uvijek zatvori ON: ako se napajanje ponovno uspostavi dok su vrata otvorena, upravljačka jedinica nakon 10 s započinje zatvaranje uz prethodno treperenje od 5 s. OFF: nakon ponovne uspostave napajanja vrata se neće sama pokrenuti. | ON / OFF Tvornički OFF |
| L4 – Potpuno stanje pripravnosti ON: približno 1 minutu nakon pomicanja isključuje BlueBUS i većinu LED indikatora; naredba ponovno pokreće rad uz kratku odgodu. OFF: ovaj način uštede energije je isključen. Pomoćno napajanje SbS/STOP na R10 ostaje dostupno. | ON / OFF Tvornički OFF |
| L5 – ELS kao svjetlo ON: izlaz ELS služi kao svjetlo na 24 V DC (−30/+50 %), najviše 4 W. OFF: ELS upravlja električnom bravom na 12 V AC, najviše 15 VA. Oprema i ožičenje moraju odgovarati odabranoj funkciji. | ON / OFF Tvornički OFF |
| L6 – Prethodno treperenje ON: signalna svjetiljka treperi 3 s prije pokretanja. OFF: počinje treperiti istodobno s pokretanjem. | ON / OFF Tvornički OFF |
| L7 – CLOSE kao djelomično otvaranje ON: ulaz CLOSE daje naredbu za djelomično otvaranje 1. OFF: daje naredbu za zatvaranje. | ON / OFF Tvornički OFF |
| L8 – OGI kao indikator održavanja ON: OGI signalizira potrebu za održavanjem. OFF: OGI signalizira otvorena vrata. Ograničenje se podešava na razini II/L7. | ON / OFF Tvornički OFF |
Razina II – podesivi parametri
- Držite Stop/Set dok L1 ne počne treperiti, pa otpustite.
- Tipkama Open/Close odaberite ulazni LED indikator željenog parametra.
- Držite Stop/Set. Nakon približno 3 s zasvijetlit će LED indikator vrijednosti trenutačne postavke. Dok i dalje držite Stop/Set, pomaknite ga tipkom Open ili Close.
- Otpustite Stop/Set. Za pohranu i izlaz nemojte pritisnuti nijednu tipku tijekom 10 sekundi.
Podebljana vrijednost tvornička je postavka HKA2R10. Ulazni LED indikator označava parametar; LED indikator vrijednosti označava njegovu vrijednost. Isti broj LED indikatora u oba stupca ne mora značiti isto.
| Ulazni LED indikator – naziv i opis | LED indikator postavke – vrijednost |
|---|---|
| L1 – Trajanje stanke Vrijeme do automatskog zatvaranja; vrijedi samo kada je automatsko zatvaranje uključeno. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Koračni način rada Slijed SbS i povezanih naredbi; L4, L5, L7 i L8 mijenjaju i ponašanje OPEN/CLOSE. | L1 – Otvori – stop – zatvori – stop L2 – Otvori – stop – zatvori – otvori L3 – Otvori – zatvori – otvori – zatvori L4 – Stambeni način rada: tijekom otvaranja SbS/OPEN nema učinka, CLOSE preokreće smjer u zatvaranje; tijekom zatvaranja SbS/OPEN preokreće smjer u otvaranje, CLOSE nema učinka. L5 – Stambeni način rada 2: reakcije kao kod L4; naredba držana dulje od 2 s aktivira STOP. L6 – Koračni način rada 2: naredba kraća od 2 s aktivira djelomično otvaranje. L7 – Držanje naredbe: pomicanje samo dok je naredba aktivna; zaustavlja se nakon otpuštanja. L8 – Poluautomatsko otvaranje, zatvaranje samo uz držanje naredbe. |
| L3 – Brzina motora Brzina uobičajenog kretanja; nakon promjene provjerite sigurnost, sile i usporavanje. | L1 – Vrlo sporo L2 – Sporo L3 – Srednje L4 – Brzo L5 – Vrlo brzo L6 – Najveća brzina L7 – Otvara brzo, zatvara sporo L8 – Otvara najvećom brzinom, zatvara srednjom brzinom |
| L4 – Rasterećenje nakon zatvaranja Kratki obrat smjera oslobađa preostali pritisak, osigurava pravilno zatvaranje i olakšava ručno deblokiranje. | L1 – Bez rasterećenja L2 – Razina 1 – minimum, približno 100 ms L3 – Razina 2 L4 – Razina 3 L5 – Razina 4 L6 – Razina 5 L7 – Razina 6 L8 – Razina 7 – maksimum, približno 800 ms |
| L5 – Sila motora Sila oba motora. Veća vrijednost nije zamjena za uklanjanje trenja; nakon promjene potrebno je ispitati sile udarca. | L1 – Razina 1 – minimum L2 – Razina 2 L3 – Razina 3 L4 – Razina 4 L5 – Razina 5 L6 – Razina 6 L7 – Razina 7 L8 – Razina 8 – maksimum |
| L6 – Pješačko i djelomično otvaranje Pri pješačkom otvaranju pomiče se M2. Kod oba krila razlomci se odnose na manji od njihovih naučenih kutova. | L1 – Pješačko 1 – M2 na 1/4 L2 – Pješačko 2 – M2 na 1/2 L3 – Pješačko 3 – M2 na 3/4 L4 – Pješačko 4 – potpuno otvaranje M2 L5 – Djelomično 1 – oba krila na 1/4 manjeg kuta L6 – Djelomično 2 – oba krila na 1/2 manjeg kuta L7 – Djelomično 3 – oba krila na 3/4 manjeg kuta L8 – Djelomično 4 – oba krila do manjeg naučenog kuta |
| L7 – Upozorenje za održavanje Broj ciklusa do upozorenja. To nije zamjena za redoviti servisni interval. | L1 – 500 L2 – 1 000 L3 – 1 500 L4 – 2 500 L5 – 5 000 L6 – 10 000 L7 – 15 000 L8 – 20 000 |
| L8 – Povijest kvarova Prikazuje rezultat posljednjih osam ciklusa. Nakon odabira prebrojite treptaje BlueBUS-a i upotrijebite dijagnostičku tablicu. | L1 – 1. ciklus – najnoviji L2 – 2. ciklus L3 – 3. ciklus L4 – 4. ciklus L5 – 5. ciklus L6 – 6. ciklus L7 – 7. ciklus L8 – 8. ciklus – najstariji |
Nakon promjene sile, brzine ili položaja provjerite cijelu putanju, fotoćelije, STOP i sile udarca. Automatsko zatvaranje mora biti prilagođeno zaštiti i načinu uporabe konkretnih vrata.
Radijski prijamnik i daljinski upravljači
Radijski prijamnik umeće se u priključak SM na upravljačkoj jedinici HK7024. Pri umetanju ili vađenju odspojite sve izvore napajanja. HK7224 ne treba zaseban radijski prijamnik.
Aktualni kompleti koriste NICE OXIBD i ON2E. OXIBD podržava i kompatibilne dvosmjerne upravljače; MYGO4 uobičajeni je upravljač s promjenjivim kodom. Za stariji prijamnik odaberite odašiljač prema njegovu vlastitom kodiranju.
| Izlaz prijamnika | Naredba na HYKE-u |
|---|---|
| 1 | SbS – koračni način rada prema parametru II/L2. |
| 2 | Djelomično otvaranje 1 prema parametru II/L6; tvornički potpuno otvaranje M2. |
| 3 | OPEN – otvaranje. |
| 4 | CLOSE – zatvaranje. |
U načinu rada I pohranjuje se cijeli upravljač, a u načinu rada II pojedinačna tipka za odabranu naredbu. Pohranjivanje i brisanje obavlja se tipkom na prijamniku, a ne resetiranjem ploče. Točne upute za pritiske tipki, vremenske intervale i potvrde potražite u uputama za uparivanje upravljača NICE i na kartici OXIBD. U proširenom načinu rada može biti više naredbi; broj naredbe odaberite prema prijamniku.
Rezervna baterija i generacija jedinice
Rezervna baterija smješta se u predviđeni prostor u HK7024. Jedna kompatibilna baterija napaja sklop preko upravljačke jedinice; ne spaja se zasebno na priključke motora HK7224.
| Ugradnja | Pravilan odabir |
|---|---|
| HKA2R10 | Starija izvedba koristi PS124. Aktualna PSS124 povezuje se kabelom namijenjenim starijoj kompatibilnoj jedinici; pakiranje PSS124 sadrži kabele za R10 i R30. |
| Novija jedinica | PSS124 s odgovarajućim priključkom. Stariji PS124 zahtijeva adapter CABLA11 i isključenu funkciju Standby; priključak odaberite prema oznaci stvarne ploče. |
- Isključite mrežno napajanje i eventualnu postojeću bateriju. Uklonite poklopac i podignite upravljačku jedinicu.
- Umetnite bateriju u predviđeni prostor i upotrijebite odgovarajući kabel za tu generaciju. Nemojte zamijeniti priključak s izlazom motora.
- Bateriju električno priključite tek nakon završetka montaže i programiranja. Provjerite rad pri isključenom mrežnom napajanju, a zatim ponovno uključite napajanje radi punjenja.
Broj manevara u slučaju nestanka struje ovisi o stanju baterije, temperaturi i opterećenju. Baterija ne zamjenjuje dostupno ručno deblokiranje. Solarno napajanje Solemyo priključuje se putem predviđenog ulaza za napajanje na kompatibilnoj jedinici; mrežni i solarni izvor ne smiju se priključiti istodobno.
Dijagnostika i otklanjanje poteškoća
Tijekom kretanja signalna svjetiljka pravilno treperi. U slučaju kvara emitira kratki niz bljeskova, stanku od približno 1 s, a zatim ponavlja isti niz. Broj kratkih bljeskova utvrdite prije resetiranja ili promjene postavki.
| Broj bljeskova | Uzrok i sljedeći korak |
|---|---|
| 1 | BlueBUS – nedostaje uređaj ili je došlo do njegove promjene. Provjerite ožičenje i adresiranje; nakon izmjene provedite učenje uređaja. |
| 2 | Fotoćelija blokira kretanje. Uklonite prepreku, očistite poklopce i provjerite postavke TX/RX. Fotoćelije. |
| 3 | Otpor pri kretanju ili aktiviranje ograničenja sile. Provjerite krilo, šarke i krak; nemojte povećavati silu dok ne uklonite uzrok i ponovno provedete ispitivanja. |
| 4 | Aktiviran je STOP. Provjerite sigurnosni rub, kontakt vratašca i naučeno stanje ulaza. Ožičenje STOP-a. |
| 5 | Unutarnji parametri jedinice. Pričekajte najmanje 30 s, pokušajte poslati naredbu i po potrebi ponovno uključite napajanje. Ako se kvar ponavlja, potreban je servis. |
| 6 | Prekoračen je broj uzastopnih manevara ili ograničenje broja manevara po satu. Ostavite pogon nekoliko minuta da se ohladi i ograničite njegovu upotrebu. |
| 7 | Električni kvar. Pričekajte najmanje 30 s i po potrebi ponovno uključite napajanje; ako se kvar ponavlja, obratite se tehničaru. |
| 8 | Trajno aktivna naredba onemogućuje druge naredbe. Provjerite tipkalo, prekidač i eventualni vremenski programator. |
| 9 | Sklop je blokiran elektroničkom naredbom Stop automatizacije. Upotrijebite odgovarajuću naredbu Deblokiraj automatizaciju; nije riječ o mehaničkoj poluzi za deblokiranje. |
| 10 | Enkoder je otkrio prepreku ili prekomjerno trenje. Provjerite mehaniku, dodjelu i ožičenje enkodera. M1/M2 i ENC1/ENC2. |
Provjera LED-ica na ploči
| LED | Ispravno stanje ili sljedeći korak |
|---|---|
| BlueBUS | Približno 1 zeleno treptanje/s = uobičajen rad. Kad je Standby uključen, treperi sporije; nakon naredbe nastavlja uobičajeni rad. Dva brza bljeska = promjena stanja ulaza. Ako nema svjetla, provjerite napajanje i osigurače; stalno svjetlo ili nizove crvenih bljeskova provjerite prema dijagnostici. |
| STOP | Svijetli = naučeno sigurno stanje. Ne svijetli = aktiviranje ili promjena ulaza. |
| SbS / OPEN / CLOSE | U stanju mirovanja ne svijetli, a svijetli dok je naredba aktivna. Stalno upaljena LED-ica može upozoravati na zaglavljeni ili neispravan kontakt. |
| L1/L2 sporo trepere | Zahtjev za učenjem uređaja. |
| L3/L4 sporo trepere | Zahtjev za učenjem položaja. |
Ako motor radi, ali se krilo ne pomiče, provjerite je li poluga za deblokiranje potpuno zabravljena. Ako HK7224 ne reagira ili se nepravilno pomiče, provjerite njegov izlaz M1/M2 i odgovarajući enkoder u HK7024. Prije zamjene osigurača najprije uklonite uzrok; upotrijebite osigurač iste vrste i nazivne vrijednosti.
Brisanje postavki upravljačke jedinice
Resetiranjem se brišu korisničke postavke HKA2. To nije uparivanje daljinskih upravljača niti brisanje radijske memorije zasebnog prijamnika.
- Na jedinici HK7024 pritisnite i držite Open ▲ + Close ▼, dok L1 i L2 ne počnu treperiti.
- Otpustite obje tipke.
- Nakon resetiranja ponovno provjerite birač, pokrenite učenje uređaja i položaja, podesite funkcije i provedite sigurnosna ispitivanja.
Održavanje i sigurna uporaba
Stručni pregled planirajte najkasnije nakon 6 mjeseci ili nakon 20 000 manevara od prethodnog pregleda, ovisno o tome što nastupi prije. U slučaju intenzivne ili nepovoljne uporabe odaberite kraći interval.
- Prije servisa isključite mrežno napajanje, bateriju i druge izvore napajanja.
- Provjerite učvršćenost nosača, vijaka, klinova, osigurača, krakova, graničnika, poklopca i kabelskih uvodnica. Zamijenite oštećene ili istrošene dijelove.
- Provjerite lagano ručno pomicanje, zabravljivanje deblokade i rad svih fotoćelija, sigurnosnih rubova i kontakata vratašca.
- Tijekom kretanja ne ulazite u putanju vrata i ne dodirujte krakove. Daljinske upravljače držite izvan dohvata djece.
- Korisnik može održavati poklopce fotoćelija čistima i uklanjati nečistoće s putanje. U slučaju mehaničkog ili električnog kvara nemojte upotrebljavati pogon i obratite se servisu.
Orijentacijski vijek trajanja
Zbrojite indekse duljine, mase i svih ostalih relevantnih čimbenika. Zatim s grafa očitajte okvirni broj ciklusa uz redovito održavanje. Vodoravna os prikazuje zbroj indeksa u %, a okomita broj ciklusa. Procjena ne jamči broj godina ni ciklusa.
| Čimbenik | Puna / skraćena ruka |
|---|---|
| Duljina | Manje od 1,8 m: 0 / 15 % 1,8–2,5 m: 15 / 20 % 2,5–3,0 m: 20 / 30 % Više od 3,0 do 3,5 m: 30 % / nije primjenjivo |
| Masa | Manje od 200 kg: 0 / 30 % 200–250 kg: 20 / 40 % Više od 250 kg: 30 % / nije primjenjivo |
| Temperatura / vlažnost | Više od 40 °C ili manje od 0 °C, odnosno vlažnost iznad 80 %: 20 / 20 % |
| Puno ispunjenje | 15 / 20 % |
| Vjetrovita lokacija | 15 / 20 % |
Prikladnost vrata najprije provjerite prema grafikonu težine i duljine i geometriji montaže. Ako ste na granici dvaju raspona, odaberite viši od dostupnih numeričkih indeksa. Skraćena poluga dopuštena je pri duljini od 3,0 m samo uz težinu koja odgovara krivulji B; nemojte je upotrebljavati za duljine veće od 3,0 m. Uvijek procijenite cijeli pogon.
Tehnički podaci i dimenzije
| Parametar | NICE HYKE HK7224 |
|---|---|
| Upravljačka jedinica | Bez jedinice; upravljanje putem HK7024. |
| Napajanje | 24 V DC ±10 % iz upravljačke jedinice HK7024. |
| Brzina u praznom hodu | 1,5 o/min; podesivi stupnjevi brzine. |
| Okretni moment | Maksimalni 500 Nm; nazivni 120 Nm. |
| Maksimalna učestalost ciklusa | 40 ciklusa/h pri nazivnom okretnom momentu; pri najvišoj radnoj temperaturi 25 ciklusa/h. |
| Neprekidan rad | Najviše približno 7 minuta pri nazivnom okretnom momentu. |
| Maksimalna ulazna snaga | 140 W za drugi motor. |
| Maksimalna potrošnja struje | 6 A najdulje 2 s. |
| Stupanj zaštite | IP54 s neoštećenim kućištem. |
| Radna temperatura | −20 do +55 °C; pri niskim temperaturama učinkovitost pogona opada. |
| Dimenzije | 210 × 290 × 320 mm (širina × dubina × visina). |
| Težina pogona | 9,5 kg. |
| Ograničenje za jedno krilo | S punom polugom 3,5 m / 200 kg ili 1,8 m / 330 kg; međuvrijednosti i skraćena poluga prema grafikonu. |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
