Opis proizvoda NICE MC800 – upravljačka jedinica za dva motora od 230 V s pločom MCA5R30
Spajanje i podešavanje NICE MC800 s pločom MCA5R30
NICE MC800 upravlja jednim ili dvama pogonima krilnih vrata od 230 V AC i nadovezuje se na stariju upravljačku jedinicu NICE Mindy A60. Ova verzija ima ploču MCA5R30. Na njoj se nalaze izlaz OutSTB i tipka Aux PRG; starije upute za ploču MCA5 s OGI i Photo PRG ne odnose se na ova mjesta.
Za jedno krilo koristi se M2. Kod dvaju krila M2 prvi otvara, a M1 prvi zatvara. Napajanje upravljačke jedinice 230 V AC, napon motora 230 V AC i niskonaponski izlazi za pribor zasebni su strujni krugovi.
Prije spajanja: prema oznakama na ploči provjerite da je riječ o modelu MCA5R30, isključite mrežno napajanje i tijekom rada osigurajte da se vrata ne mogu sama pokrenuti. Po završetku isprobajte fotoćelije, STOP i sve naredbe.
Pogoni i pribor
| Što | Zašto | Tip |
|---|---|---|
| Signalna svjetiljka | Treperenjem upozorava na kretanje vrata, osobito na izlazu sa slabom vidljivošću. |
|
| Fotoćelije | Prepoznaju prepreku u prostoru vrata i pokreću odgovarajuću sigurnosnu reakciju. |
|
| Daljinski upravljač | Daljinsko otvaranje i zatvaranje vrata. |
|
| Prijamnik | Prima naredbe s daljinskih upravljača; u priključak SM ugrađuje se jedan modul. |
|
| Servisno programiranje | Napredno podešavanje i dijagnostika upravljačke jedinice. |
|
| Antena | Pomaže povećati domet radijskog upravljanja. |
|
| Tipkovnica | Omogućuje unos naredbe kodom bez daljinskog upravljača. |
|
| Ključna sklopka | Upravljanje vratima ključem s fiksnog mjesta. |
|
Primjer kompatibilnog pogona od 230 V je NICE HY7005. Konkretan motor odaberite prema dimenzijama, težini i mehanici krila.
Ugradnja kućišta i ožičenje

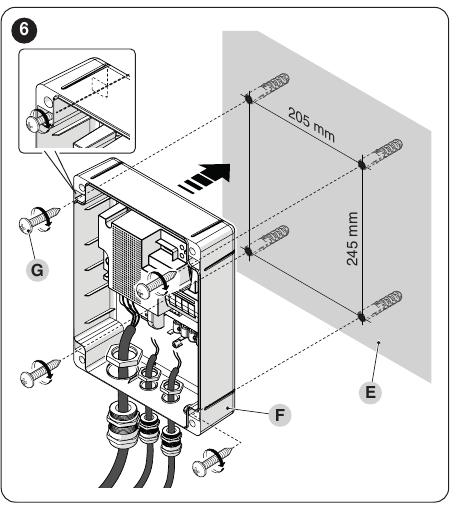

Izvorne slike NICE prikazuju postavljanje kućišta i provođenje kabela kroz odgovarajuće uvodnice. Kliknite sliku da biste je povećali.
Pričvrstite kućište na čvrstu okomitu površinu. Razmak između montažnih otvora iznosi 205 × 245 mm. Nakon spajanja pričvrstite napojne kabele stezaljkom kako se sila povlačenja ne bi prenosila na priključke. Zaštitite ulaze kabela od vode.
| Krug | Kabel i duljina |
|---|---|
| Napajanje upravljačke jedinice | 3 × 1,5 mm² do 30 m; za dulju trasu proizvođač navodi 3 × 2,5 mm² i uzemljenje kod automatizacije. |
| Svaki motor | 4 × 1,5 mm² uključujući PE, do 10 m; kondenzator prema motoru. |
| Signalna svjetiljka | 2 × 1,5 mm² do 20 m, izolacija za mrežni napon. |
| BlueBUS | 2 × 0,5 mm² do 20 m; za 20–40 m 2 × 1 mm². |
| Antena | Koaksijalni kabel RG58 do 20 m, preporučena duljina manja od 5 m. |
| Ključna sklopka | Dva kabela 2 × 0,5 mm² do 50 m. |
| Električna brava | 2 × 1 mm² do 10 m. |
Ploča, priključci i spajanje

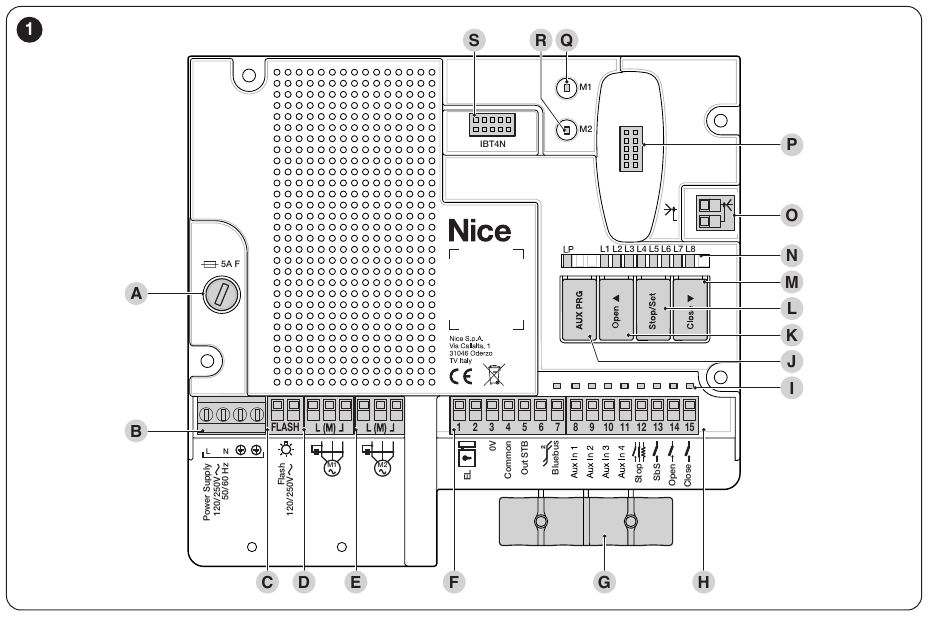

Na slici je ploča MCA5R30: osigurač A, napajanje B, FLASH C, motori D/E, niskonaponski priključci F/H, Aux PRG J, tipke K–M, priključak SM P i priključak IBT4N S. Kliknite sliku da biste je povećali.
| Priključak | Namjena | Spajanje |
|---|---|---|
| L / N / PE | Napajanje 230 V AC | Zaštitni vodič PE spojite i s motorima prema njihovim uputama. |
| M1 / M2 | Dva motora 230 V AC | OPEN – COMMON – CLOSE prema oznakama na ploči. Kod jednog motora koristi se samo M2. |
| FLASH | Signalna svjetiljka | Uključeni mrežni napon, maks. 21 W; na primjer NICE ELAC. |
| 1–2 / EL | Električna brava | 12 V AC, maks. 15 VA. |
| 3 / 4 | Pribor | Stezaljka 3 = 0 V (−), stezaljka 4 = zajednički +24 V DC (+); ukupna potrošnja najviše 200 mA. |
| 5 / OutSTB | Napajanje relejnih fotoćelija | 24 V, maks. 4 W; isključuje se u stanju pripravnosti. To nije OGI stare ploče. |
| 6–7 | BlueBUS | Dvije žice, spojene paralelno, bez polariteta. |
| 8–10 / AUX1–3 | PHOTO / PHOTO1 / PHOTO2 | U načinu rada s relejnim fotoćelijama; u načinu rada s krajnjim prekidačima FCA1/FCA2/FCC1. |
| 11 / AUX4 | FCC2 ili STOP | U načinu rada s krajnjim prekidačima FCC2; u načinu rada s fotoćelijama dodatni STOP. |
| 12 / STOP | Sigurnosni ulaz | NO, NC ili 8,2 kΩ, ovisno o kombinaciji. |
| 13 / SbS | Sekvencijalno upravljanje | Beznaponski NO kontakt u odnosu na stezaljku 4. |
| 14 / OPEN | Otvaranje | Beznaponski NO kontakt u odnosu na stezaljku 4. |
| 15 / CLOSE | Zatvaranje | Beznaponski NO kontakt u odnosu na stezaljku 4; funkcija se može promijeniti u djelomično otvaranje. |
Za NICE EKS upotrijebite kontakt C–NO. Na upravljačke ulaze nemojte dovoditi vanjski napon. Antenu OXIBD priključite izravno na prijamnik; antena nije dio strujnog kruga signalne svjetiljke FLASH.
Fotoćelije, fototest i STOP
Odaberite spoj prema stvarnoj vrsti fotoćelija i stanju pripravnosti. TX je odašiljač, RX prijamnik. EPM ima relejni kontakt C–NC; EPMB koristi dvožični BlueBUS. Brojevi stezaljki na fotoćelijama drugog tipa mogu se razlikovati.
Relejne fotoćelije EPM
Slika 7 NICE: kombinirano spajanje s uključenim stanjem pripravnosti; napajanje relejnih fotoćelija vodi se preko OutSTB. Kliknite za uvećanje slike.
Jedan par EPM bez fototesta, stanje pripravnosti isključeno: napajanje TX-a i RX-a provedite sa stezaljki 3/4; kontakt RX C–NC spojite između 4/COMMON i 8/PHOTO. Za NICE EPM vrijedi sljedeći spoj:
| MC800 MCA5R30 | NICE EPM TX | NICE EPM RX |
|---|---|---|
| 3 / 0 V | 2 | 2 |
| 4 / +24 V | 1 | 1; spojiti s RX 4 / C |
| 8 / PHOTO | — | 5 / NC |
Kod fotoćelija drugog tipa brojevi njihovih stezaljki mogu se razlikovati. Izlaz 5 na MCA5R30 ima funkciju OutSTB, a ne OGI.
Slika 10 NICE: spajanje fototesta; izlaz 5 ima funkciju OutSTB, nije OGI. Kliknite za uvećanje slike.
Za fototest prema slici 10 spojite TX 1 na stezaljku 4 MC800, a TX 2 na stezaljku 5. RX ostaje napajan sa stezaljki 3/4, a njegov kontakt C–NC spaja se na odabrani PHOTO ulaz. Nemojte istodobno koristiti izlaz 5 za drugo opterećenje. Nakon promjene spoja ponovno pokrenite učenje uređaja i provjerite fotoćeliju tijekom kretanja.
Aux PRG i LP: kod relejnih fotoćelija LP mora svijetliti; ako se AUX ulazi koriste kao krajnji prekidači, mora biti ugašena. Neiskorištene AUX ulaze ostavite slobodnima. Nakon prebacivanja provjerite stanje LP-a i ponovno pokrenite učenje uređaja.
BlueBUS i adresiranje
Fotoćelije BlueBUS spojite dvožično na stezaljke 6–7, bez polariteta. Ako AUX1–4 služe kao krajnji prekidači pogona, postavite Aux PRG tako da LP ne svijetli: AUX1/8 = FCA1, AUX2/9 = FCA2, AUX3/10 = FCC1 i AUX4/11 = FCC2. Kontakte krajnjih prekidača spojite prema zajedničkoj stezaljci 4; neiskorištene ulaze ostavite slobodnima.

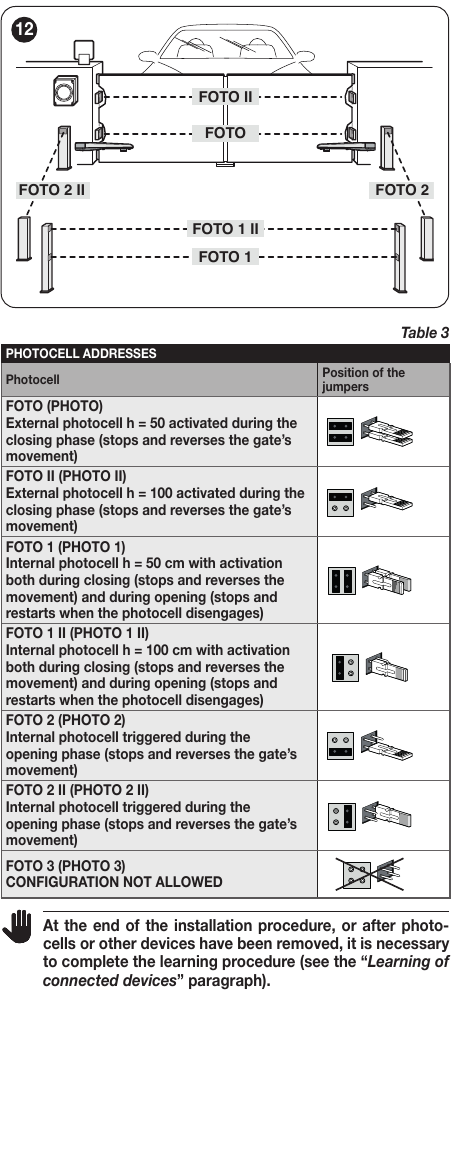

Izvorna tablica 3, uključujući položaje premosnika: ista adresa na TX-u i RX-u jednog para, različita adresa sljedećeg para. Kliknite za uvećanje slike.
| Adresa | Reakcija |
|---|---|
| FOTO / FOTO II | Pri zatvaranju se zaustavlja i mijenja smjer. |
| FOTO 1 / FOTO 1 II | Pri zatvaranju se zaustavlja i mijenja smjer; pri otvaranju se zaustavlja, a nakon oslobađanja zrake nastavlja kretanje. |
| FOTO 2 / FOTO 2 II | Pri otvaranju se zaustavlja i mijenja smjer. |
| FOTO 3 | Konfiguracija nije dopuštena za MC800. |
Kapacitet BlueBUS-a iznosi najviše 15 jedinica opterećenja, a ne nužno 15 parova fotoćelija. Nakon dodavanja ili zamjene uređaja pokrenite novo učenje.
Spajanje ulaza STOP
| Uređaji | Spajanje |
|---|---|
| Više NO kontakata | Paralelno. |
| Više NC kontakata | Serijski. |
| Dvije sigurnosne rubne letve od 8,2 kΩ | Paralelno; za više od dva uređaja kaskadno, s jednim završnim otpornikom od 8,2 kΩ. |
| NO + NC | Prema tablici 2 NICE, paralelno, s otpornikom od 8,2 kΩ serijski spojenim s NC-om; omogućuje i kombinaciju NO-a, NC-a i sigurnosne rubne letve od 8,2 kΩ. |
STOP tijekom učenja pamti spojeno stanje. Svaka promjena zatim uzrokuje zaustavljanje i kratko kretanje unatrag. Nemojte kratko spajati ulaz umjesto da otklonite kvar.
Pojednostavljeni postupak spajanja i podešavanja MC800/MCA5R30
Ovaj postupak opisuje ploču MCA5R30 s jednim parom relejnih EPM fotoćelija na ulazu PHOTO, koje štite pri zatvaranju. Za BlueBUS ili više parova upotrijebite odgovarajuću gornju shemu.
Korak 0. Spajanje ožičenja
Napajanje L/N/PE, motore M1/M2 od 230 V AC, kondenzatore i signalnu svjetiljku spojite prema stezaljkama na ploči. Kod jednog krila M1 ostaje slobodan. Fotoćelije spojite prema odabranom načinu rada iznad; kod EPM-a bez fototesta i s isključenim načinom Standby spojite 3/4 na TX/RX, a kontakt RX 4–5 između 4/COMMON i 8/PHOTO.
Korak 1. Resetirajte samo ako namjerno želite vratiti tvorničke postavke
Pri novom povezivanju nema potrebe resetirati upravljačku jedinicu „za svaki slučaj”. Ako trebate izbrisati vlastite postavke, primijenite postupak resetiranja a zatim ponovno naučite uređaje i putanju.
Korak 2. Odaberite način rada AUX i Standby
Na ploči MCA5R30 nalazi se tipka Aux PRG. Kod fotoćelija s relejnim izlazom provjerite svijetli li LP; za AUX kao krajnje prekidače LP treba biti ugašen. Za relejno spajanje odaberite shemu prema tome je li Standby. Samo odabir AUX-a ne zamjenjuje pravilno napajanje TX/RX-a.
Nakon priključivanja napajanja zelena LED dioda BlueBUS-a treba redovito treperiti približno jednom u sekundi, indikatori fotoćelija trebaju signalizirati rad, a signalna svjetiljka FLASH treba biti ugašena. Ako neka provjera nije uspješna, prije učenja provjerite ožičenje.
Korak 3. Prepoznavanje priključenih uređaja
Držite Open + Stop/Set i otpustite tipke kad L1/L2 počnu brzo treperiti, nakon približno 3 s. Po završetku L1/L2 trebaju se ugasiti, a STOP treba svijetliti. Provedite učenje i bez uređaja na BlueBUS-u/STOP-u te ga ponovite nakon promjene dodatne opreme.
Korak 4. Prepoznavanje kretanja krila

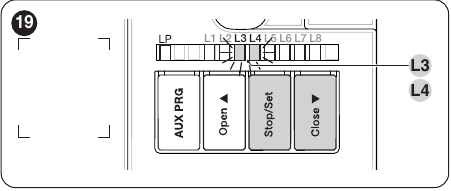

Tipke i LED-ice L3/L4 koje se koriste pri učenju putanje. Kliknite sliku za povećanje.
Deblokirana krila pomaknite otprilike do sredine putanje, ponovno blokirajte pogone i prije učenja provjerite snagu motora (razina II/L6). Držite Stop/Set + Close i otpustite tipke kad L3/L4 počnu brzo treperiti, nakon približno 3 s. Upravljačka jedinica postupno će zatvoriti M1 i M2, otvoriti M2 i M1 te naposljetku zatvoriti M1 i M2. Nakon uspješnog završetka L3/L4 će se ugasiti.
Ako se neko krilo umjesto zatvaranja otvara, prekinite učenje tipkom Open ili Close. Dok je napajanje isključeno, zamijenite dva smjerna radna vodiča odgovarajućeg motora; COMMON i PE ostaju nepromijenjeni. Kod 230 V AC-a ne radi se o „zamjeni polariteta”. Zatim ponovite učenje. Fotoćelija ili STOP mogu prekinuti učenje.
Korak 5. Daljinski upravljač i funkcionalno ispitivanje
Uparivanje provedite prema stvarno ugrađenom prijamniku SMXI, OXI ili drugom kompatibilnom modulu. Postojeći postupak za SMXI naveden je u odjeljku o radijskom upravljanju; zbog toga nije potrebno resetirati upravljačku jedinicu. Ispitajte OPEN, CLOSE, STOP, oba smjera i reakciju fotoćelija.
Ručno podešavanje krajnjih položaja i usporavanja

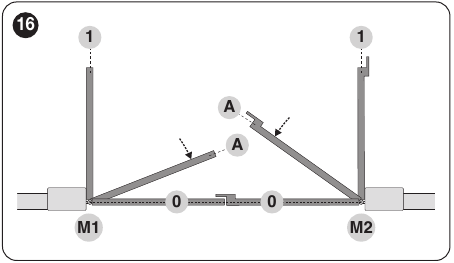

R30 koristi položaje 0, A i 1. Potpuno ručno učenje pokreće se dok L3/L4 brzo trepere kratkim pritiskom na Stop/Set; miješano učenje odabranih položaja zahtijeva prethodno automatsko učenje. Točka A može se konfigurirati tek nakon što se zabilježi otvoreni položaj odgovarajućeg krila.
Izvorna slika 16 NICE. Kliknite sliku za povećanje.
Potpuno ručno učenje
Vrata moraju mirovati, motori moraju biti blokirani u radnom položaju, a priključeni uređaji već naučeni. Istodobno pritisnite Stop/Set + Close, nakon približno 3 s otpustite ih kad L3/L4 počnu brzo treperiti, a zatim kratko pritisnite Stop/Set. Položaj L1 počet će treperiti. Kratkim pritiskom na Open ili Close pomičete odabir LED-ice koja treperi; držanjem tipke Open ili Close pomičete odgovarajuće krilo. Na svakom željenom položaju držite Stop/Set najmanje 3 s. Nakon 2 s odgovarajuća LED-ica počinje neprekidno svijetliti, a nakon otpuštanja počinje treperiti sljedeća. Između uzastopnih pritisaka nemojte čekati dulje od 10 s jer će se postupak inače završiti i spremiti dotad unesene promjene.
| Redoslijed / LED-ica | Što podesiti | Kako potvrditi |
|---|---|---|
| 1 / L1 | M1 u potpuno zatvoreni položaj 0 | Držite Stop/Set najmanje 3 s; zatim treperi L2. |
| 2 / L2 | M2 u potpuno zatvoreni položaj 0 | Držite Stop/Set najmanje 3 s; zatim treperi L5. |
| 3 / L5 | M2 do točke A, gdje počinje usporavati pri zatvaranju | Držite Stop/Set najmanje 3 s; zatim treperi L6. |
| 4 / L6 | M1 do točke A, gdje počinje usporavati pri zatvaranju | Držite Stop/Set najmanje 3 s; zatim treperi L7. |
| 5 / L7 | M2 u potpuno otvoreni položaj 1 | Držite Stop/Set najmanje 3 s; zatim treperi L8. |
| 6 / L8 | M1 u potpuno otvoreni položaj 1 | Držite Stop/Set najmanje 3 s, a zatim otpustite tipku. |
Proizvođač navodi da se točke A mogu podesiti tek nakon što se zabilježe otvoreni položaji. Ako ih ploča još nema pri prvom ručnom učenju, najprije spremite L7/L8, a zatim ponovite postupak za L5/L6. Kod jednokrilnih vrata koriste se samo L2, L5 i L7. Nakon učenja provedite cijeli ciklus otvaranja i zatvaranja; pri otvaranju krila se trebaju zaustaviti nekoliko centimetara prije mehaničkog graničnika, a pri zatvaranju nasloniti na zatvoreni graničnik.
Miješano fino podešavanje naučenih položaja
Najprije se mora uspješno provesti automatsko učenje. Zatim držite Stop/Set + Close i otpustite tipke kad L1 počne treperiti. Kratkim pritiskom na Open/Close odaberite LED-icu položaja, držanjem pomaknite krilo, a položaj spremite držeći Stop/Set najmanje 3 s. Na isti način prilagodite ostale položaje. Nakon promjene isprobajte cijeli ciklus vrata.
Način rada Standby
MC800 s pločom MCA5R30 ima način rada Standby za uštedu energije. Kad je uključen, upravljačka jedinica prelazi u taj način rada približno 5 minuta nakon pravilno dovršenog kretanja; ako još nije konfigurirana, nakon približno 10 minuta. U tom se načinu rada isključuje izlaz OutSTB, a potrošnja same upravljačke jedinice uz pravilno ožičenje pada ispod 0,5 W, bez uračunate dodatne opreme. Fotoćelije s relejnim izlazom spojite ovisno o tome je li Standby uključen ili isključen.
Tri treptaja LED-ica L1–L8 pri uključivanju napajanja potvrđuju da je Standby aktivan. Za promjenu načina rada istodobno držite Open + Stop/Set + Close i otpustite ih pri trećem treptaju; nakon uključivanja L1–L8 ponovno će zatreperiti tri puta, a nakon isključivanja neće. Nakon promjene provjerite ožičenje i ispitajte fotoćelije.
Programiranje funkcija i parametara
Dok vrata miruju, držite Stop/Set dok L1 ne počne treperiti. Tipkama Open/Close odabire se stavka. Na razini I kratkim pritiskom na Stop/Set mijenja se stanje: kratki bljesak = OFF, dugi = ON. Funkcije razine I tvornički su isključene. Između uzastopnih pritisaka tipki nemojte čekati dulje od 20 s; po završetku pričekajte približno 10 s da biste izašli iz načina rada.
Razina I – funkcije ON/OFF
| LED-ica – funkcija | Stanje ON i OFF |
|---|---|
| L1 – Automatsko zatvaranje | ON: Nakon otvaranja odbrojava vrijeme pauze i zatvara. OFF (tvornička postavka): Poluautomatski način rada. |
| L2 – Zatvaranje nakon aktiviranja fotoćelije | ON: Kada je L1 aktivan, nakon aktiviranja skraćuje pauzu na 5 s; i bez L1 može pokrenuti zatvaranje nakon aktiviranja, uz zadano vrijeme pauze. OFF (tvornička postavka): Bez ove funkcije povezivanja. |
| L3 – Uvijek zatvori | ON: Nakon ponovne uspostave napajanja tijekom 10 s provjerava jesu li vrata otvorena te ih zatvara nakon 5 s prethodnog treperenja. OFF (tvornička postavka): Vrata ostaju u položaju. |
| L4 – Dodatni pritisak za bravu | ON: Prije otvaranja nakratko pritisne vrata u smjeru zatvaranja. OFF (tvornička postavka): Bez dodatnog pritiska. |
| L5 – FLASH kao rasvjeta | ON: Mijenja funkciju izlaza FLASH u pomoćnu rasvjetu. OFF (tvornička postavka): FLASH upravlja signalnom svjetiljkom. |
| L6 – Prethodno treperenje | ON: Signalna svjetiljka treperi 3 s prije kretanja. OFF (tvornička postavka): Pokreće se zajedno s kretanjem. |
| L7 – CLOSE kao Partial Open 1 | ON: Ulaz CLOSE pokreće djelomično otvaranje. OFF (tvornički): Ulaz zatvara. |
| L8 – Održavanje tlaka | ON: Za odgovarajuće hidrauličke pogone nakon 4 h zatvorenosti obnavlja tlak kratkim zatvaranjem. OFF (tvornički): Bez obnavljanja tlaka. |
Razina II – vrijednosti parametara
Odaberite ulaznu LED parametra, zatim držite Stop/Set oko 3 s dok se ne upali LED trenutačne vrijednosti. I dalje držite Stop/Set i tipkom Open/Close odaberite novu LED vrijednosti. Nakon otpuštanja pričekajte povratak u uobičajeni način rada. Ulazna LED i LED vrijednosti imaju različito značenje. Istaknuta vrijednost tvornička je postavka.
| Ulazna LED – parametar | LED postavke – vrijednost |
|---|---|
| L1 – Vrijeme pauze Vrijeme do automatskog zatvaranja. |
L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Sekvencijalni način rada Slijed naredbi SbS, OPEN, CLOSE i radijske naredbe; pri L4, L5, L7 i L8 mijenja se i ponašanje naredbi OPEN i CLOSE. |
L1 – otvori–stop–zatvori–stop L2 – otvori–stop–zatvori–otvori L3 – otvori–zatvori–otvori–zatvori L4 – zajednički način rada L5 – zajednički način rada 2 L6 – sekvencijalni način rada 2; kratka naredba djelomično otvara L7 – upravljanje držanjem tipke L8 – poluautomatsko otvaranje, zatvaranje držanjem tipke |
| L3 – Odgoda otvaranja Razmak pri otvaranju krila izražen kao udio radnog vremena. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L4 – Odgoda zatvaranja Razmak pri zatvaranju krila izražen kao udio radnog vremena. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L5 – Usklađivanje vremena Mijenja trajanje zatvaranja u odnosu na otvaranje. Početnu vrijednost očitajte s LED indikatora konkretne upravljačke ploče. |
L1 – 0 % L2 – 20 % L3 – 30 % L4 – 40 % L5 – 60 % L6 – 70 % L7 – 80 % L8 – 100 % |
| L6 – Snaga motora Snaga oba motora; prije povećanja provjerite mehaniku. |
L1 – 25 % L2 – 35 % L3 – 45 % L4 – 55 % L5 – 65 % L6 – 75 % L7 – 85 % L8 – 100 % |
| L7 – Vrijeme pokretanja Trajanje pokretanja na početku kretanja. |
L1 – 0 s L2 – 0,5 s L3 – 1 s L4 – 1,5 s L5 – 1,8 s L6 – 2 s L7 – 2,5 s L8 – 3 s |
| L8 – Djelomično otvaranje Raspon naredbe Partial Open 1. Kod oba krila udio se računa prema manjem namještenom otvoru. |
L1 – M2 do ¼ L2 – M2 do ½ L3 – M2 do ¾ L4 – cijeli M2 L5 – oba krila do ¼ L6 – oba krila do ½ L7 – oba krila do ¾ L8 – oba krila do manjeg punog otvora |
Pri L2/L4 (zajednički način rada), naredba SbS ili OPEN ne mijenja ništa tijekom otvaranja, a CLOSE mijenja smjer; tijekom zatvaranja SbS ili OPEN mijenja smjer, a CLOSE ne mijenja ništa. L2/L5 ima istu osnovnu postavku, ali naredba koja se drži dulje od 2 s pokreće STOP. Pri L2/L6 kratka naredba do 2 s uzrokuje djelomično otvaranje; L2/L7 zahtijeva neprekidno držanje naredbe, a L2/L8 držanje tijekom zatvaranja.
Za parametar II/L5 tvornički su označene dvije vrijednosti: L4 = 40 % i L5 = 60 %. Prije promjene očitajte koja LED vrijednosti stvarno svijetli na konkretnoj upravljačkoj ploči.
Primjer: 60 s: uključite razinu I/L1 i na razini II/L1 odaberite vrijednost L5. Ako je aktivan L2 nakon fotoćelije, pauza se može skratiti.
Daljinski upravljači i servisni programatori
Prijamnik SMXI ili OXI iz postojeće instalacije može ostati ako je kompatibilan s upravljačima koji se upotrebljavaju. Utični prijamnik postavljajte dok je napajanje isključeno. Za novi prijamnik slijedite njegove upute; sama jednaka frekvencija upravljača nije dovoljna.

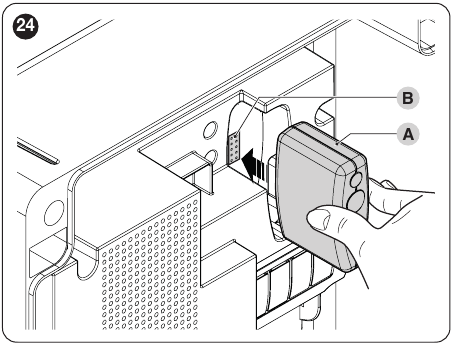

Slika 24 NICE. Kliknite sliku za uvećanje.
| Izlaz prijamnika SMXI/SMXIS ili OXI u načinu rada 1/2 | Naredba upravljačke jedinice |
|---|---|
| 1 | SbS – sekvencijalni način rada |
| 2 | Partial Open 1 |
| 3 | OPEN |
| 4 | CLOSE |
Za postojeći SMXI: u načinu rada I držite tipku prijamnika najmanje 3 s dok se ne upali LED, a zatim unutar 10 s držite tipku upravljača najmanje 2 s. Tri treptaja potvrđuju pohranu. Za jednu određenu naredbu upotrijebite odgovarajući način rada II prijamnika; ovaj postupak nemojte automatski primjenjivati na OXI ili OXIBD.
NICE OXIBD ugrađuje se u SM priključak; antena se spaja izravno na prijamnik. Daljinski upravljač NICE ON3EBD uparite prema uputama za upotrijebljeni prijamnik. Proširene naredbe u sljedećoj tablici odnose se na prijamnike OXI/OXIFM/OXIT/OXITFM. Za OXIBD slijedite njegove vlastite upute.
Prošireni način rada II prijamnika OXI/OXIFM/OXIT/OXITFM: broj naredbe dodijelite tipki prema uputama za taj prijamnik. Sljedeća tablica ne opisuje način rada OXIBD.
| Br. | Naredba | Učinak |
|---|---|---|
| 1 | SbS | Koračno upravljanje. |
| 2 | Partial 1 | Djelomično otvaranje prema parametru razine II/L8. |
| 3 | OPEN | Otvaranje. |
| 4 | CLOSE | Zatvaranje. |
| 5 | STOP | Zaustavljanje kretanja. |
| 6 | SbS za stambenu zgradu | Naredba u načinu rada za stambenu zgradu. |
| 7 | SbS s visokim prioritetom | Naredbu prihvaća i zaključana automatika. |
| 8 | Partial 2 | Krilo M2 otvara se do polovice. |
| 9 | Partial 3 | Oba krila otvaraju se do polovice. |
| 10 | Otvoriti i zaključati | Nakon otvaranja zaključava ostale uobičajene naredbe. |
| 11 | Zatvoriti i zaključati | Nakon zatvaranja zaključava ostale uobičajene naredbe. |
| 12 | Zaključati automatiku | Zaustavlja kretanje i zaključava ostale uobičajene naredbe. |
| 13 | Otključati automatiku | Vraća uobičajeno upravljanje. |
| 14 | Osvjetljenje s vremenskim isključivanjem | Uključuje pomoćno svjetlo s vremenskim isključivanjem. |
| 15 | Osvjetljenje ON/OFF | Naizmjenično uključuje i isključuje pomoćno svjetlo. |
BusT4 i programiranje

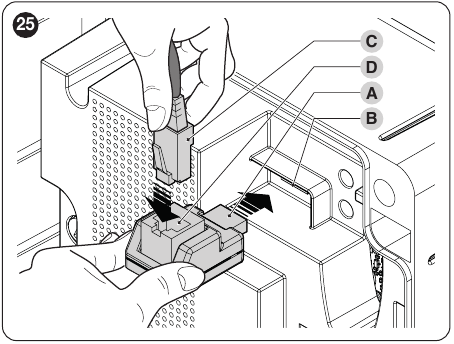

NICE IBT4N ugrađuje se u priključak na ploči dok je napajanje isključeno. Omogućuje povezivanje uređaja NICE OVIEW prema njegovim uputama. Kod modula NICE BIDIWIFI provjerite kompatibilnost i dostupne funkcije za MCA5R30 prema aktualnim uputama za modul.
Slika 25 NICE. Kliknite za povećanje slike.
Dijagnostika i rješavanje problema
U slučaju pogreške zabilježite broj crvenih treptaja indikatora BlueBUS i stanje ostalih LED-ica. Dva brza zelena bljeska označavaju promjenu ulaza ili primljenu naredbu. Kad je aktivan način rada Standby, nakon razdoblja neaktivnosti dio signalizacije može biti isključen.

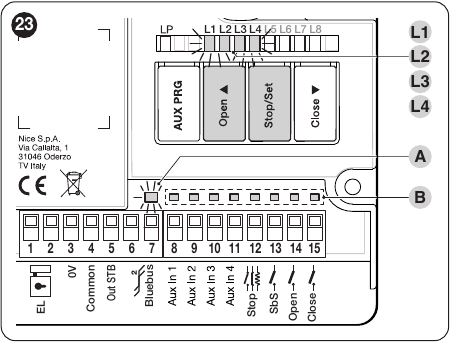

Slika 23 NICE prikazuje indikatore BlueBUS, STOP i LED-ice statusa. Kliknite za povećanje slike.
| Pojava / kod | Provjera i rješenje |
|---|---|
| 1 crveni treptaj | Promjena konfiguracije BlueBUS – provjerite adrese i ponovite učenje. |
| 2 crvena treptaja | Fotoćelija ometa kretanje – provjerite prepreku, usmjerenost, napajanje i ožičenje. |
| 4 crvena treptaja | STOP – provjerite sigurnosni uređaj i ožičenje. |
| 5 crvenih treptaja | Pogreška unutarnjih parametara; nakon 30 s pokušajte zadati naredbu, a ako se pogreška ponovi, pozovite servis. |
| 7 crvenih treptaja | Električna pogreška; L1 = zaštita/odspojen motor, L2 = neispravno naučen krajnji prekidač, L3 = prisutan nenaučen krajnji prekidač, L4 = opća anomalija. |
| 8 crvenih treptaja | Trajna naredba – provjerite tipku ili relej. |
| 9 crvenih treptaja | Automatika je zaključana naredbom; otključajte je odgovarajućom naredbom. |
| LED-ice na ploči | Značenje / prva provjera |
|---|---|
| BlueBUS zeleno 1×/s | Uobičajen rad. |
| BlueBUS stalno ugašen / svijetli | Napajanje, osigurač ili kvar ploče. |
| STOP ne svijetli | Aktivan ili neispravan STOP. |
| SbS / OPEN / CLOSE svijetli | Odgovarajući ulaz je aktivan; trajno stanje bez zadane naredbe objašnjava blokadu. |
| LS1/LS2 OPEN/CLOSE | Kad su krajnji prekidači spojeni, očitajte ih prema njihovu ožičenju i načinu rada AUX; promjena stanja trebala bi odgovarati kretanju. |
| L1 + L2 polako trepere | Učite uređaje. |
| L3 + L4 polako trepere | Učite putanju ili provjerite je li promijenjena postavka ploče. |
Osigurač 5 A F
Ploča MCA5R30 ima brzi osigurač 5 A F. Prije provjere isključite napajanje i zamijenite osigurač samo istovjetnim tipom.

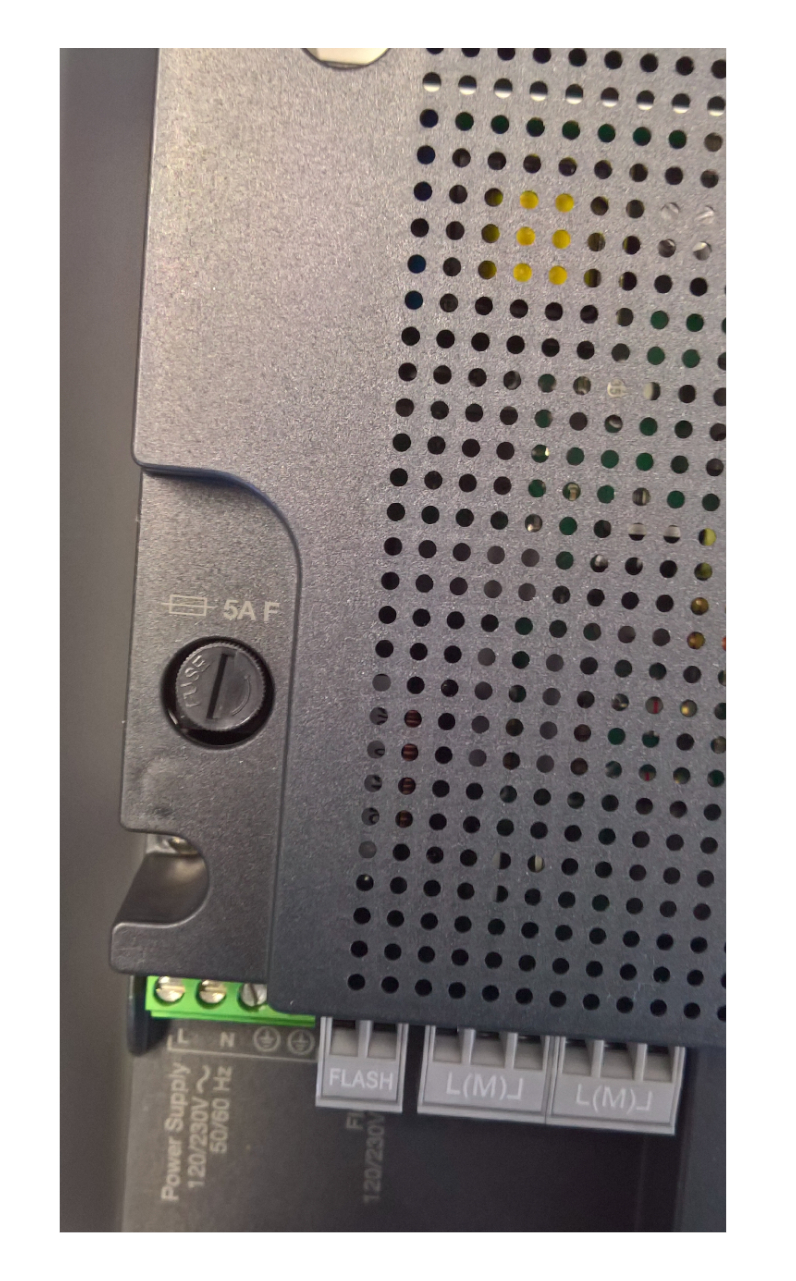

Na poklopcu je oznaka 5 A F. Kliknite za povećanje slike.
Brisanje memorije upravljačke jedinice
Resetiranje briše vlastite postavke; nije obavezan prvi korak pri novom povezivanju. Držite Open + Close dok L1/L2 ne počnu treperiti, a zatim otpustite. Ponovno postavite način rada AUX, uparite uređaje i putanju, pregledajte vlastite parametre i provedite testove. Memorija utičnog prijamnika ima zaseban postupak.
Privremeno pomicanje u slučaju kvara sigurnosnog elementa
Ako uređaj zbog kvara sigurnosnog ulaza odbija uobičajenu naredbu, proizvođač omogućuje privremeno pomicanje uz neprekidno držanje naredbe: pošaljite naredbu, ponovite je unutar 3 s i držite. Nakon otprilike 2 s vrata se pomiču samo dok držite naredbu. Zatim uklonite uzrok kvara i ponovno testirajte sigurnosne uređaje.
Tehnički podaci i provjera
| Parametar | MCA5R30 / MC800R30 |
|---|---|
| Napajanje upravljačke jedinice | 120–250 V AC, 50/60 Hz; u našoj mreži 230 V AC. |
| Nazivna ulazna snaga | 900 W. |
| Potrošnja u stanju pripravnosti | Manje od 0,5 W bez dodatne opreme, pri povezivanju prema izvornoj shemi. |
| Motori | Jedan ili dva odgovarajuća pogona na 230 V AC. |
| FLASH | Signalna svjetiljka za mrežni napon, maks. 21 W. |
| EL | Električna brava 12 V AC, maks. 15 VA. |
| OutSTB | 24 V, maks. 4 W; isključuje se u stanju pripravnosti. |
| BlueBUS | Najviše 15 jedinica opterećenja. |
| Radna temperatura / stupanj zaštite | −20 do +55 °C / IP54 uz neoštećenu kutiju. |
| Dimenzije i masa kutije | 310 × 232 × 122 mm; 4,1 kg. |
Nakon podešavanja testirajte otvaranje, zatvaranje i zaustavljanje svakom naredbom koja se koristi. Svaki par fotoćelija i svaki uređaj STOP testirajte zasebno, kao i tijekom pomicanja; provjerite redoslijed krila i graničnike. U slučaju nestanka napajanja deblokiraju se sami pogoni prema njihovim uputama.
Automatizaciju provjeravajte najmanje svakih 6 mjeseci. Pri zahtjevu za servis pomoći će oznaka MCA5R30 i motora, fotografija priključnih stezaljki, stanje LED-ica i broj crvenih treptaja BlueBUS-a.
PDF u nastavku odnosi se na stariju ploču MCA5 s OGI i Photo PRG. Isporučena MCA5R30 ima OutSTB i Aux PRG; za njezino povezivanje i podešavanje primijenite gore navedene postupke na ovoj stranici.
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
