Opis proizvoda NICE Hyppo HY7005 – pogon za krilnu kapiju, za krilo do 3 m/800 kg
NICE HYPPO HY7005 – zglobni pogon za krilnu ogradu
NICE HYPPO HY7005 je samostalan elektromehanički motor za jedno krilo ograde. Ima motor 230 V AC, zglobnu ruku i nepovratni. Položaj krila prati pomoću graničnih prekidača za otvaranje i zatvaranje. Potreban mu je zaseban upravljački uređaj i sigurnosni pribor; u slučaju nestanka napajanja može se deblokirati ključem.
Montažu, spajanje i sigurnosna ispitivanja mora obaviti kvalificirani tehničar. Prije otvaranja motora ili upravljačke jedinice isključite napajanje i eventualno pričuvno napajanje. Pri ručnom upravljanju osigurajte krilo od neželjenog pomicanja.
Kada odabrati ovaj pogon
HYPPO je prikladan za krilne ograde kod kojih se zglobna ruka montira s unutarnje strane. Odlučujući su duljina i težina krila, otpor pri njegovu pomicanju, položaj šarki i prostor potreban za čitav hod ruke.
| Maksimalna duljina krila | 3 m; dopuštena težina smanjuje se s duljinom. |
|---|---|
| Težina prema dijagramu | Za krilo duljine oko 2 m gornja krivulja doseže približno 800 kg. Pri 3 m na dijagramu je ispod 400 kg. Konkretno težinsko ograničenje procijenite prema odgovarajućoj krivulji i uvjetima ograde. |
| Radni ciklus | 30 % |
Vrijednosti 3 m i 800 kg ne vrijede istodobno. Ograničenja se odnose na jedan motor i jedno krilo. Visina i oblik ograde, puna ispuna i jak vjetar mogu znatno smanjiti te vrijednosti. Radni ciklus izražen u postocima nije broj ciklusa na sat niti znači neprekidan rad.
Vodoravna os prikazuje duljinu u metrima, a okomita težinu u kilogramima. Za HY7005 koristite područje važenja označeno za ovaj model.
Kompatibilni pribor
Pribor odaberite prema ugrađenoj upravljačkoj jedinici, priključcima i naponu. Sljedeće spajanje i postupci odnose se na MC800 / MCA5R30.
| Što | Zašto | Vrsta |
|---|---|---|
| Upravljačka jedinica | Upravlja jednim ili dvama motorima i sigurnosnim elementima. | NICE MC800 / MCA5R30 MC200 za jedan motor od 230 V koristi drukčiji način spajanja bez BlueBUS-a. |
| Signalna svjetiljka | Upozorava na pomicanje ograde i može imati antenu. | NICE ELAC za mrežnu signalnu svjetiljku FLASH 230 V AC. ELDC za 12/24 V nemojte ovdje priključivati. Izlazni napon. |
| Fotoćelije | Nadziru prostor ograde; reakcija ovisi o položaju. | BlueBUS: EPMB, EPLB, EPSB, EPMORB, EPMOB, F210B. Spajanje i adresiranje. Relejni: EPM, EPMOR, EPMA. MC800 omogućuje njihovu kombinaciju s BlueBUS-om, ovisno o odabranom načinu spajanja. AUX ne smije istodobno služiti relejnim fotoćelijama i graničnim prekidačima. |
| Sigurnosna rubna letva | Štiti pri kontaktu s krilom; obvezna je u sklopu s MC800. | Tip i položaj mora odrediti instalater kako bi sklop zadovoljio ispitivanje udarne sile. Priključivanje sigurnosne rubne letve na STOP. Fotoćelije ne zamjenjuju ovu zaštitu. |
| Bežične fotoćelije | Rješenje bez kabela do fotoćelija. | EPMOW zahtijevaju zasebno sučelje NICE IBW i postupak učenja. Par se ne spaja izravno pomoću dviju žica. |
| Prijamnik | Prima naredbe upravljača; u SM se ugrađuje jedan prijamnik. | Trenutačni NICE OXIBD. Stariji kompatibilni OXI može ostati u postojećem sklopu. OXILR je za ON3ELR. Kodiranje i antena. |
| Daljinski upravljač | Daljinsko upravljanje prema ugrađenom prijamniku. | O-CODE / FloR ovisno o prijamniku: MYGO2, MYGO4, MYGO8, ON2E, ON4E, ON9E. Inti: INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G. FloR: FLO2RE, FLO2R-S. Dvosmjerni ON3EBD i DOMIW3C s OXIBD; LR ON3ELR s OXILR. |
| Antena | Pomaže poboljšati domet upravljača. | Antena u signalnoj lampi ELAC ili ABFKIT. Kod OXIBD-a koaksijalni kabel spaja se na prijamnik. |
| Tipkovnica | Naredba putem koda bez daljinskog upravljača. | Bežična EDSWG s prijamnikom FloR; žična EDSB putem BlueBUS-a na podržanoj upravljačkoj jedinici. Ne vrijedi za MC200. |
| Prekidač s ključem | Naredba ključem s fiksne lokacije. | EKS, EKSEU, EKSI, EKSIEU. Kontakt C–NO na ulazu za naredbu bez vanjskog napona. |
| Čitač kartica | Upravljanje dodijeljenom karticom ili privjeskom za ključeve. | NICE ETPB putem BlueBUS-a; upravljačka jedinica mora podržavati upravljačke uređaje BlueBUS. Ne vrijedi za MC200. |
| Električna brava | Dodatno osiguranje krila, sinkronizirano s upravljanjem. | PLA11 – horizontalni, PLA10 – vertikalni. Izlaz ELS 12 V AC / maks. 15 VA; priključne stezaljke. |
| Produžena ruka | Veći doseg kod drukčije geometrije montaže. | NICE HYA12; montažne dimenzije. |
| Otključavanje izvana | Ručno otvaranje pri nestanku struje, kada nema drugog ulaza. | Kućište NICE KIO s sajlom KA1, 6 m. Za svaki potreban mehanizam za otključavanje potrebna je odgovarajuća garnitura. |
| Wi-Fi / GSM upravljanje | Daljinska naredba putem beznaponskog kontakta. | Zamel Wi-Fi upravljanje ili GSM moduli iz naše ponude. Provjerite napajanje modula i spojite samo beznaponski NO izlaz na ulaz za naredbu. |
| Programiranje i integracija | Napredne postavke i dijagnostika. | NICE BiDi-WiFi za podržani konektor BusT4; nije uobičajeni radijski prijamnik. BiDi-ZWave odaberite prema podržanoj generaciji Opera; za postojeći R10 prema njegovoj kompatibilnosti. |
FT210B nisu prikladne za MC800 ni MC824H: zahtijevaju različite adrese FT A / FT B / FT C. Odaberite gore navedene kompatibilne fotoćelije.
Samostalni motor i upravljačka jedinica
Ponuda se odnosi na jedan motor HYPPO HY7005 sa zglobnom rukom. Samostalni motor ne uključuje upravljačku centralu. Za dvokrilnu vratnicu potrebna su vam dva odgovarajuća motora; oni ne povećavaju ograničenje za jedno krilo. Upravljanje, fotoćelije, signalnu lampu, prijamnik i daljinske upravljače odaberite prema sastavu.
| Sastav | Upravljanje | Važna razlika |
|---|---|---|
| HY7005 | MC800 | 230 V AC, ugrađeni krajnji prekidači. MC200 je opcija za jedan motor. |
Kod postojećih vratnica postupite prema ugrađenoj upravljačkoj ploči. Upute za aktualni MC800 ne odnose se na stari A60, a postupci za MC824HR30 ne mogu se automatski primijeniti na drugu generaciju MC824H.
Montaža zglobnog pogona
Prije montaže
- Krilo se mora glatko pomicati rukom cijelom putanjom. Provjerite šarke, čvrstoću krila i nosivost pričvrsnih elemenata.
- Postavite čvrste mehaničke graničnike za zatvaranje i otvaranje kako biste ograničili putanju i omogućili učenje centrale.
- Ostavite dovoljno slobodnog prostora za kućište motora, puni hod ruke i ručicu za deblokadu. Procijenite mjesta mogućeg prignječenja i zapinjanja te predvidite zaštitu.
- Na stup ide nosiva ploča, a na krilo prednji nosač. Presudne su montažne mjere i čvrstoća podloge.
Montažne dimenzije A i B
Izmjerite dimenzije A i B prema slici. Tablica se odnosi na standardnu zglobnu ruku HY7005; navodi kut otvaranja za određeni par dimenzija u milimetrima.
| B | A = 110 mm | A = 130 mm | A = 150 mm |
|---|---|---|---|
| 90 mm | 85° | 98° | 104° |
| 110 mm | 91° | 97° | 103° |
| 150 mm | 110° | 120° | 115° |
| 200 mm | 105° | 110° | 115° |
| 250 mm | 105° | 110° | 110° |
| 300 mm | 100° | 105° | 105° |
| 350 mm | 95° | 100° | 96° |
Kut je rezultat geometrije, a ne proizvoljna postavka centrale. Prije konačnog pričvršćivanja deblokirajte motor i provjerite cijelu putanju krila i ruke. Graničnici moraju spriječiti kretanje izvan sigurnog prostora.
Produžena ruka HYA12
Produžena zglobna ruka NICE HYA12 omogućuje veći doseg. Na slici je prikazana i dimenzija D. Maksimalne vrijednosti A/B/D predstavljaju granice za montažu, a ne preporučene dimenzije stupa. Kutove iz tablice za standardnu ruku nemojte automatski primjenjivati na HYA12.
| Dimenzija | Standardna ruka | HYA12 |
|---|---|---|
| A maks. | 150 mm | 400 mm |
| B maks. | 350 mm | 450 mm |
| D maks. | 450 mm | 800 mm |
Pričvršćivanje ploče i nosača
- Odredite lijevu ili desnu montažu gledano s unutarnje strane posjeda. Isti model prilagođava se objema stranama položajem ploče i sastavljanjem ruke.
- Pričvrstite nosivu ploču A na čvrstu podlogu stupa, a nosač B na čvrsti dio krila. Ovdje A/B označavaju dijelove, a ne montažne dimenzije iz prethodne tablice.
- Vijcima pričvrstite motor na ploču. Manja odstupanja poravnanja ispravite pomoću uzdužnih montažnih otvora.
- Sastavite ruku za odabranu stranu. Prije sastavljanja podmažite vijke prema uputama za montažu, postavite podloške i pričvrsne elemente.
- Deblokirani motor i krilo ručno isprobajte do graničnika; zatim do kraja zategnite pričvrsne elemente.
Lijeva montaža, pogled iznutra:
Desna montaža, pogled iznutra:
Poklopac i zaštita mehanizma
Nakon podešavanja postavite poklopac i ručicu za deblokiranje te ih pričvrstite vijcima. Provjerite uvodnice i zatvaranje poklopca. U pogon ni upravljačku jedinicu ne smije prodirati voda; zaštitite kabele od poluge i kretanja krila.
Ručno deblokiranje
- Zaustavite automatizaciju, odspojite napajanje i osigurajte krilo od samostalnog pomicanja.
- Pomaknite poklopac brave prema gore. Umetnite ključ i okrenite ga u smjeru kazaljke na satu.
- Okrenite ručicu za deblokiranje kako je prikazano na slici; zatim ručno pomičite krilo.
- Prije automatskog rada vratite mehanizam u zaključani položaj s ručicom u okomitom položaju. Provjerite je li prijenosnik blokiran, izvadite ključ i zatvorite poklopac brave.
Ako nemate drugi ulaz na posjed, pristup riješite već tijekom montaže: NICE KIO s užetom KA1 omogućuje ručno deblokiranje izvana. Sklop montirajte i isprobajte prije puštanja vrata u rad.
Kabeliranje i električni priključak
Mrežni vod, vodiče motora i niskonaponske signale provedite i zaštitite u skladu s naponom i uvjetima okoline. Napajanje upravljačke jedinice sadrži L, N i PE; zaštitite ga odgovarajućom zaštitom i uređajem za potpuno odspajanje. Kabele učvrstite kabelskim uvodnicama i rasterećenjem od naprezanja.
| Krug | Kabel | Namjena |
|---|---|---|
| Napajanje upravljačke jedinice | 3 × 1,5 mm² | Do 30 m; L, N i PE. Za dulji dovod upotrijebite 3 × 2,5 mm² i zaštitno uzemljenje automatizacije prema uputama upravljačke jedinice. |
| Motor | 4 × 1,5 mm² | Do 10 m; otvaranje, zajednički vodič, zatvaranje i zaštitni PE. |
| BlueBUS | 2 × 0,5 mm² | Do 20 m; za duljinu od 20 do 40 m upotrijebite 2 × 1 mm². Bez polariteta. |
| Signalna svjetiljka | 2 × 1,5 mm² | Do 20 m, mrežni FLASH. |
| Električna brava | 2 × 1 mm² | Do 10 m; izlaz 12 V AC / maks. 15 VA. |
| Ključna sklopka | 4 × 0,5 mm² | Do 50 m; po potrebi dva kabela 2 × 0,5 mm². |
| Antena | RG58 | Do 20 m; preporučuje se manje od 5 m. |
Monter mora provjeriti presjek i trasu prema duljini vodova i uputama za ugrađenu upravljačku jedinicu.
Spajanje motora i upravljačke jedinice
HY7005 ima motor od 230 V AC i ugrađene granične sklopke. Postupak za upravljačku jedinicu u nastavku odnosi se na MC800 s pločom MCA5R30 i OutSTB. Za MC200 ili stariju A60 upotrijebite njihove vlastite upute. Starija ploča MCA5 ima drukčije oznake i ne smije se zamijeniti s MCA5R30.
| Lijevi motor | Priključna letvica Open / Common / Close (otvaranje / zajednički vodič / zatvaranje). PE spaja se na zasebnu zaštitnu stezaljku. |
|---|---|
| Desni motor | U odnosu na lijevi motor zamijene se Open i Close. Common i PE ne zamjenjuju se. |
| Jedno krilo | Za MC800 upotrijebite M2; M1 ostaje slobodan. |
| Dva krila | M2 prvo otvara, M1 prvo zatvara. |

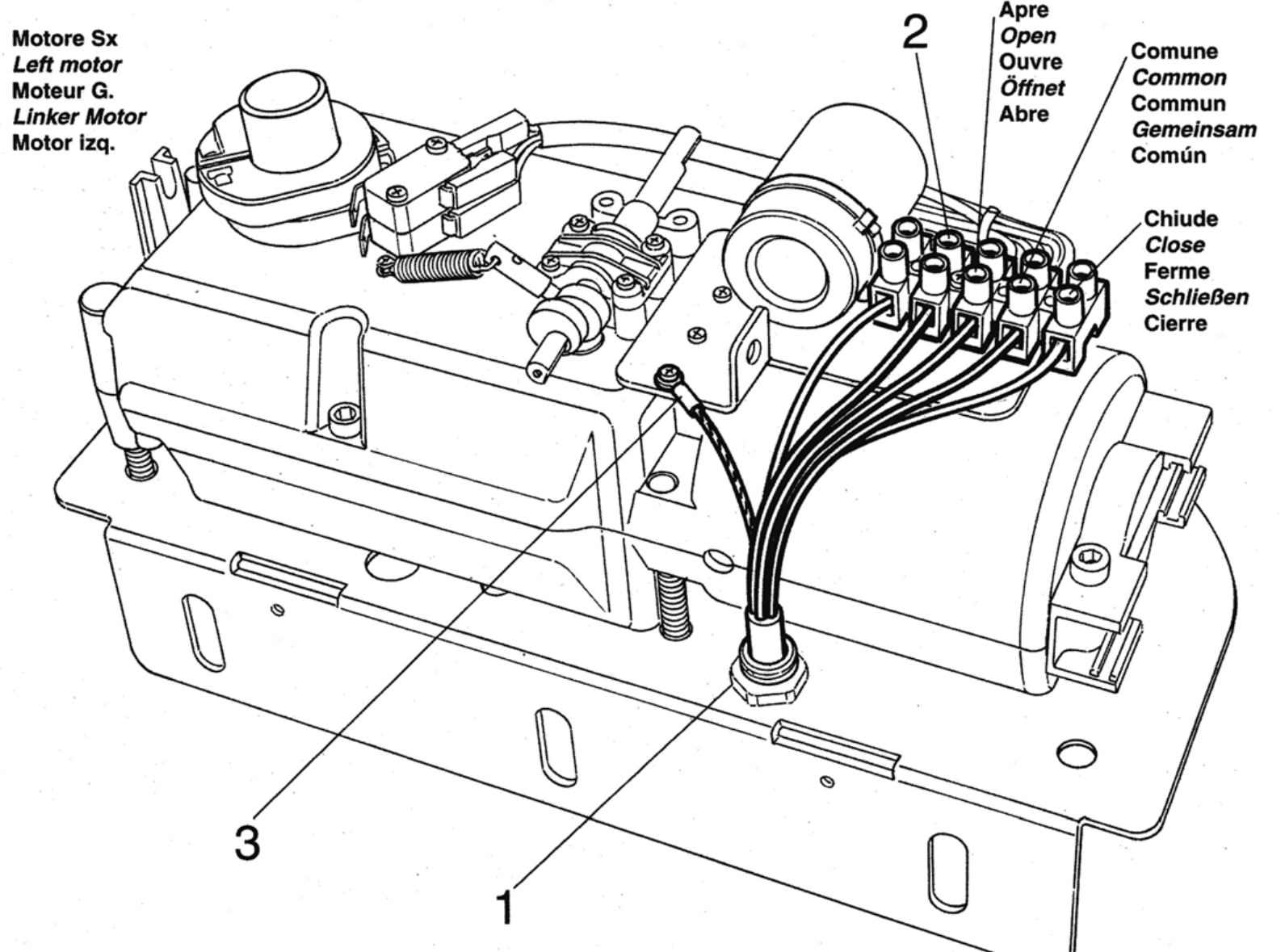

1 je kabelska uvodnica, 2 motorna priključna letvica, 3 zaštitno uzemljenje. Motorni krug izmjenične struje nema DC polaritet +/−. Zakretni moment podešava se na upravljačkoj jedinici.
MC800 – priključci dodatne opreme i polaritet
| 3 / 4 – napajanje | 3 = 0 V (−), 4 = Common +24 V DC (+), ukupno maks. 200 mA za pomoćne uređaje. |
|---|---|
| 5 / 3 – OutSTB | 5 = +24 V, 3 = −; uključeno napajanje relejnih fotoćelija, maks. 4 W. U stanju pripravnosti se isključuje. Nemojte ga zamijeniti za OGI na starijoj ploči. |
| 6 / 7 – BlueBUS | Napajanje i podaci prenose se dvama vodičima; bez polariteta +/−. |
| 1 / 2 – ELS | Električna brava 12 V AC, maks. 15 VA; bez DC polariteta. |
| FLASH | Samoblikajuća signalna svjetiljka 230 V AC, maks. 21 W; primjerice ELAC. Niskonaponski ELDC nemojte spajati ovdje. |
| 4 / 13 – SbS | Beznaponski NO kontakt između Common 4 i SbS 13 za koračno upravljanje; kontakt nema polaritet. |
| 4 / 14 i 4 / 15 | Beznaponski NO kontakt za otvaranje (14) ili zatvaranje (15). |
| 4 / 12 – STOP | Naučeni sigurnosni ulaz NO, NC ili 8,2 kΩ; kontakti nemaju polaritet. |
| 8–11 – AUX | Krajnji prekidači: 8 FCA1, 9 FCA2, 10 FCC1, 11 FCC2; LP ugašena. Fotoćelije s relejem: 8 PHOTO, 9 PHOTO1, 10 PHOTO2; 11 se mijenja u STOP; LP svijetli. Te se funkcije AUX međusobno isključuju. Neiskorišteni ulazi AUX ostaju slobodni. |

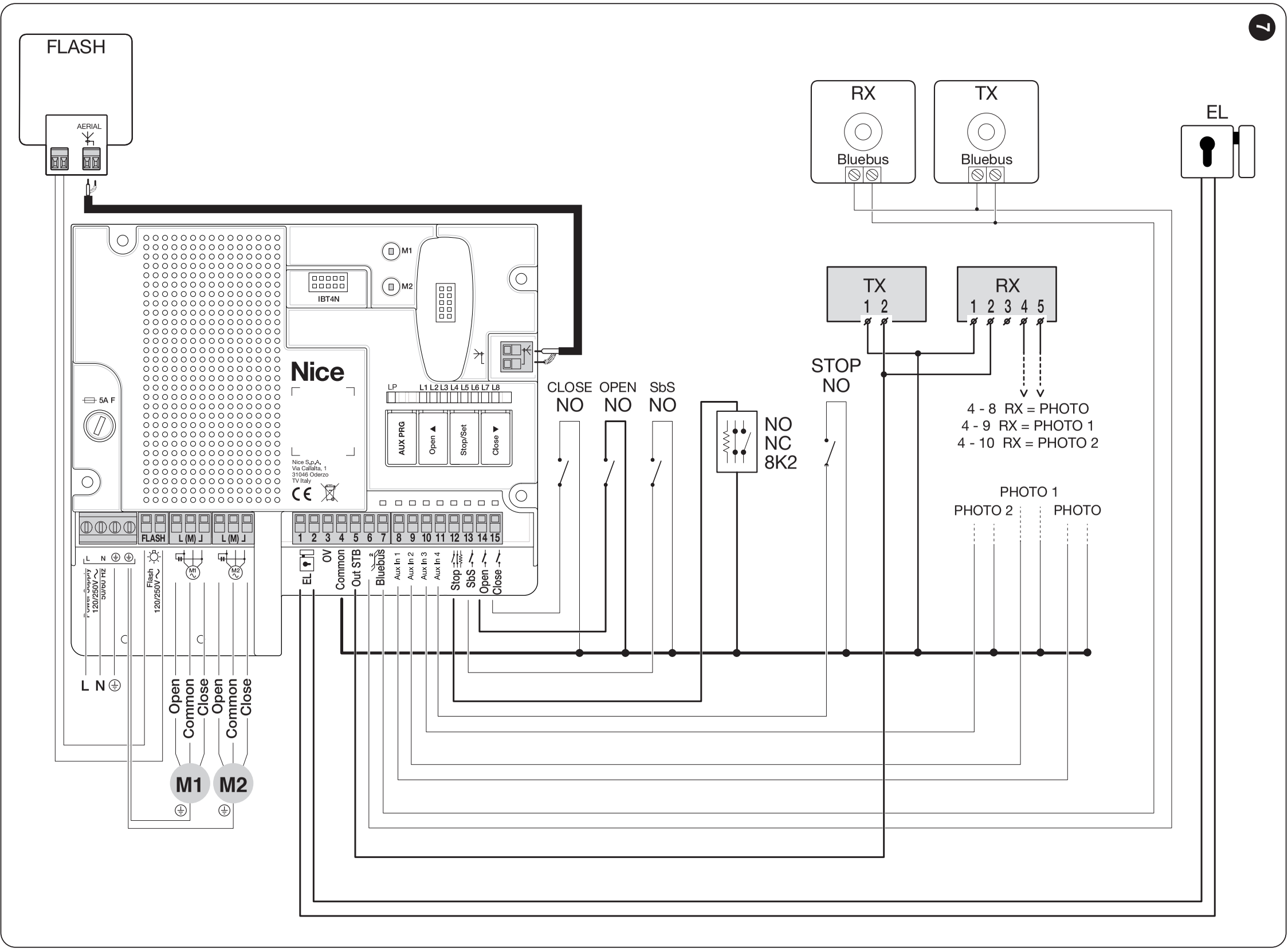

Shema prikazuje kombinirano ožičenje relejnih fotoćelija i BlueBUS-a uz uključen Standby. Relejne TX/RX jedinice napajajte iz OutSTB-a prema shemi; za drugi način rada upotrijebite odgovarajuću shemu upravljačke jedinice. Mikroprekidači HY7005 ugrađeni su u motorni sklop. Sa priključne letvice Open/Common/Close nemojte izvoditi beznaponske kontakte na AUX. Postavljanje AUX-a.

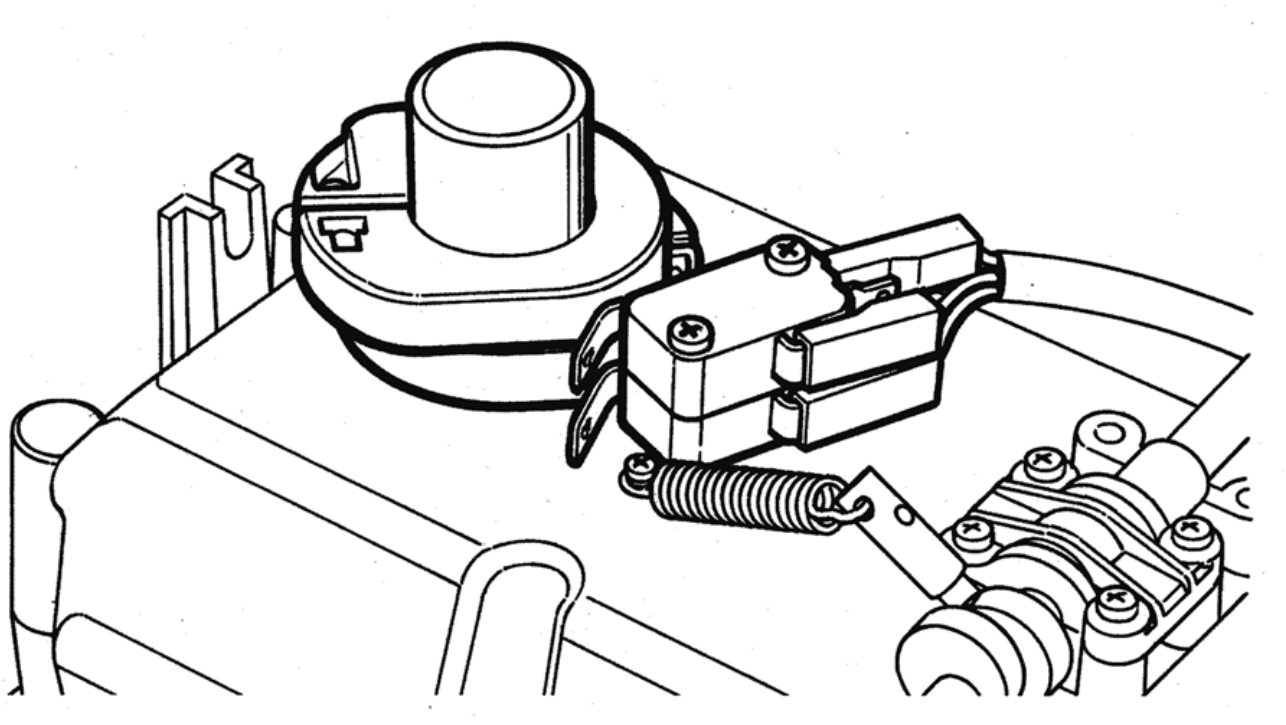

Podešavanje krajnjih prekidača HY7005
- Isključite napajanje, deblokirajte motor i ručno dovedite krilo u zatvoreni položaj do mehaničkog graničnika.
- Okrećite odgovarajući brijeg dok ne čujete aktiviranje mikroprekidača. Drugi brijeg podesite za suprotni smjer kada je krilo otvoreno.
- Vratite ručicu u okomiti zaključani položaj.
- Tijekom nadziranog ispitivanja provjerite smjer, zaustavljanje i nalijeganje na graničnike. Prije sljedećeg zahvata na brijegovima ponovno isključite napajanje.
- Nakon ispitivanja ponovno isključite napajanje. Tek tada zategnite pričvrsne vijke brijegova i postavite poklopac.
Mehanički graničnici i dalje su potrebni. Podešavanje brijegova u motoru razlikuje se od učenja hoda na MC800.
Fotoćelije i sigurnosni ulazi
Fotoćelije postavite prema kretanju krila i opasnostima koje predstavljaju vrata. Pravilno poravnajte TX/RX. Zaštita prolaza ne zamjenjuje zaštitu mjesta prignječenja kod šarke i kraka.
MC800 podržava BlueBUS i relejne fotoćelije, uključujući njihovu kombinaciju prema ispravnoj shemi. Način rada AUX i napajanje TX/RX moraju odgovarati ožičenju i postavci Standby ili foto-testa. BlueBUS EPMB, EPLB, EPSB, EPMORB, EPMOB a F210B imaju dvije žice bez polariteta. Svaki par mora imati ispravnu i jedinstvenu adresu.
Relejne EPM, EPMOR ili EPMA zahtijevaju postavljanje AUX-a za fotoćelije s upaljenom LP-om. Kontakt RX-a C–NC spaja se između Common 4 i 8 PHOTO / 9 PHOTO1 / 10 PHOTO2. Napajanje i test TX/RX spojite prema načinu rada, uključujući polariteta 3− / 4+ i OutSTB 5+. Kod modela EPM i TX i RX imaju priključak 1 = + i 2 = − pri istosmjernom napajanju; RX ima 4 = COM i 5 = NC. Ti brojevi ne vrijede automatski za drugi model fotoćelije. Nije dovoljno spojiti kontakt bez napajanja i konfiguracije. Postupak za relejne fotoćelije.
Za sklop s MC800 potrebni su sigurnosni rubovi osjetljivi na dodir. Njihov tip i položaj mora odrediti instalater kako bi sklop zadovoljio ispitivanje udarom u svim uvjetima rada. Spajanje sigurnosnog ruba na sigurnosni ulaz STOP.
Ispitajte svaki par pri otvaranju i zatvaranju, funkciju STOP i sve ugrađene sigurnosne rubove osjetljive na dodir. Nemojte zaobići sigurnosni element premošćivanjem kako bi se vrata pokrenula.
Prvo pokretanje i učenje
Korake izvodi instalater nakon mehaničke i električne provjere. Osigurajte motor u automatskom načinu rada te provjerite graničnike, slobodan hod i M1/M2. Pri prvom pokretu budite spremni zaustaviti vrata.
Podesite krajnje prekidače HY7005. Prije učenja provjerite odgovarajuću silu na MC800, parametar razine II/L6. HY7005 je elektromehanički; funkcija održavanja tlaka za hidrauličke motore ne aktivira se za njega.
Nakon uključivanja napajanja mora BlueBUS treperiti približno jednom u sekundi, LED-ice priključenih BlueBUS fotoćelija TX/RX moraju treperiti, a signalna lampa FLASH mora biti ugašena. Ako neka provjera ne uspije, isključite napajanje i eventualno pričuvno napajanje te prije nastavka provjerite ožičenje.

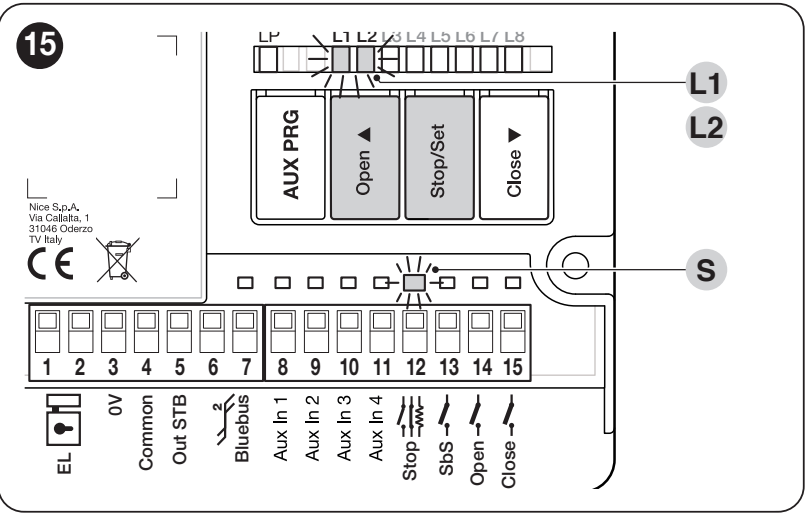

1. Prepoznavanje uređaja
- Istodobno držite pritisnute Open ▲ + Stop/Set.
- Otpustite obje tipke kada L1/L2 počnu brzo treperiti, nakon približno 3 sekunde.
- Pričekajte da postupak završi. Uspješno: STOP svijetli, L1/L2 se gase. L3/L4 mogu treperiti kao znak da je potrebno naučiti položaje.
Ponovite postupak nakon dodavanja ili uklanjanja uređaja BlueBUS/STOP. Učenje izvedite i bez priključenog pribora.
2. Automatsko učenje položaja
- Istodobno držite pritisnute Stop/Set + Close ▼.
- Otpustite tipke kada L3/L4 počnu brzo treperiti, nakon približno 3 sekunde.
- Pratite: Zatvaranje M1, zatvaranje M2, otvaranje M2, otvaranje M1, zatvaranje M1 i zatvaranje M2; svaki put do odgovarajućeg graničnika. Kod jednog motora kreće se samo M2.
- Uspjeh potvrđuje gašenje L3/L4.
Ako neki motor tijekom prvih pokreta zatvaranja umjesto da zatvara počne otvarati, zaustavite učenje tipkom Open ▲ ili Close ▼. Odspojite napajanje i eventualno rezervno napajanje pa ispravite smjer odgovarajućeg motora: zamijenite priključke Open i Close; Common i zaštitni PE ostaju na svojim stezaljkama. Ako je redoslijed neispravan, ispravite M1/M2. Pokrenite učenje ispočetka. Aktiviranje fotoćelije ili STOP-a prekida postupak i L1 treperi; uklonite uzrok i ponovite učenje.
3. Ispitivanje i predaja
Ispitajte potpuno otvaranje i zatvaranje, graničnike, usporavanje, preklapanje krila i deblokadu. Provjerite svaki sigurnosni element, zaustavljanje i promjenu smjera nakon nailaska na prepreku. Monter mora izmjeriti sile i procijeniti cijeli sklop. Nemojte postavljati veliku silu kao zamjenu za popravak vrata koja zapinju. Korisnik mora dobiti upute i znati sigurno deblokirati pogon.
Ručno i kombinirano učenje: detaljne upute za upravljačku jedinicu. Kombiniranom učenju prethodi automatsko učenje.
Postavke i daljinski upravljači
Automatsko zatvaranje, stanku, sekvencijalno upravljanje, usporavanje i silu postavite prema vratima. Nakon promjene sile ili sigurnosnih funkcija ponovite ispitivanja. Cjeloviti rasponi, LED indikacije i tvorničke vrijednosti nalaze se u programskim tablicama upravljačke jedinice.
Prijamnik, daljinski upravljač i antena
Samostalni motor nema ugrađen radijski prijamnik. U upravljačku jedinicu ugrađuje se prijamnik SM. NICE OXIBD podržava i dvosmjerne ON3EBD; OXILR upotrebljavajte s ON3ELR. Kod starijeg modela OXI odaberite odašiljače prema pohranjenom kodiranju. Ista frekvencija sama po sebi ne jamči kompatibilnost.
Koaksijalni kabel spojite prema prijamniku: kod OXIBD-a izravno na prijamnik, a kod OXI-ja prema shemi upravljačke jedinice. Uparivanje i brisanje daljinskih upravljača. Brisanje radijske memorije nije resetiranje ploče ni učenje položaja.
Što provjeriti u slučaju kvara
| Simptom | Što provjeriti |
|---|---|
| Vrata se ne pomiču | Napajanje, učvršćenje deblokade i STOP. Kvarove napajanja ili osigurača rješava tehničar dok je napajanje isključeno. |
| Motor radi, krilo miruje | Učvršćenje prijenosnog mehanizma i poluge; vratite deblokadu u zaključani položaj. |
| Vrata se zaustavljaju ili vraćaju | Najprije provjerite ručno kretanje i prostor poluge, a zatim fotoćelije, STOP i graničnike. Nemojte povećavati silu prije nego što utvrdite uzrok. |
| Učenje se ne dovršava | Redoslijed i smjer motora, graničnici i sigurnosni elementi. Kod HY7005 provjerite i bregove graničnih prekidača. |
| Daljinski upravljač ne radi, tipka radi | Baterija, kodiranje, pohrana odašiljača u prijamniku i antena. |
| Kvar nakon promjene fotoćelija | Adrese i kabeli, a zatim ponovite prepoznavanje uređaja. |
Broj treptaja signalne svjetiljke i LED indikatora: dijagnostika i popravci. Prije resetiranja zabilježite postavke. Resetiranje ploče, brisanje prijamnika i novo učenje različiti su postupci; slijedite upute za ugrađenu jedinicu.
Pregled i održavanje
Najmanje svakih šest mjeseci prepustite pregled cijelog sklopa; pri intenzivnoj upotrebi ili u zahtjevnim uvjetima pregled obavljajte češće, prema planu održavanja. Provjerite šarke, pričvrsne elemente, zazor poluge, graničnike, deblokadu, uvodnice i kabele. Ispitajte fotoćelije i STOP te zabilježite pregled.
Tijekom kretanja budite izvan putanje krila i zglobne poluge. Ne dopustite djeci da se igraju uz vrata, a daljinske upravljače držite izvan njihova dohvata. Održavajte prostor oko vrata slobodnim. Površine i prozorčiće fotoćelija čistite bez agresivnih sredstava. Motor nemojte ispirati vodom pod tlakom. Zahvate na mehanizmu, električnim krugovima i sigurnosnim postavkama prepustite tehničaru. U slučaju oštećenja poluge, neuobičajene buke ili samostalnog kretanja isključite automatizaciju i osigurajte popravak.
Tehnički podaci NICE HYPPO HY7005
| Vrsta | Elektromehanički nepovratni zglobni pogon za jedno krilo. |
|---|---|
| Motor | 230 V AC / 50 Hz |
| Struja | 1,2 A |
| Ulazna snaga | 258 W |
| Zakretni moment | 400 Nm |
| Brzina vrtnje | 1,7 o/min |
| Radni ciklus | 30 % |
| Detekcija položaja | Granični prekidači za otvaranje i zatvaranje |
| Stupanj zaštite | IP43 |
| Radna temperatura | −20 do +50 °C |
| Dimenzije | 350 × 165 × 242 mm (širina × dubina × ukupna visina) |
| Masa | 13 kg |
| Ograničenja krila | Do 3 m; točnu masu očitajte iz grafa ograničenja. |
Ukupna visina od 242 mm uključuje ploču ispod kućišta pogona; visina poklopca na crtežu iznosi 152 mm.
