Opis proizvoda NICE OLTRE 1824 – samostalni pogon za krilne ograde, za krilo do 1,8 m/100 kg
NICE OLTRE1824 – skriveni pogon za krilnu ogradu
NICE OLTRE1824 je samostalan elektromehanički pogon za stambene krilne ograde, za jedno krilo do 1,8 m i 100 kg. Motor 24 V DC skriva se u šupljem okomitom profilu krila, uz njegovu os rotacije. Donji dio pričvršćuje se za podlogu. To je nepovratan; u slučaju nestanka struje omogućuje ručno deblokiranje polugom.
Za upravljanje je potrebna zasebna upravljačka jedinica NICE MC824L. Napon motora od 24 V DC ne znači da se upravljačka jedinica priključuje na mrežu od 24 V: njezin mrežni priključak je 230 V AC.
| Brza navigacija | |
|---|---|
| Odabir pogona | Pribor |
| Pakiranje i upravljanje | Montaža |
| Dimenzije | Deblokiranje |
| Ožičenje | Spajanje |
| Fotoćelije | Prvo pokretanje |
| Postavke | Daljinski upravljači |
| Dijagnostika | Održavanje |
| Parametri | Priručnik PDF |
Kada odabrati OLTRE1824
Prikladan je ondje gdje izgled krilne ograde treba ostati uredan, bez vidljivog klipnog pogona ili poluge. Prostor za motor treba predvidjeti već pri izradi konstrukcije krila. Profil mora imati unutarnji prostor za motor promjera najmanje 56 mm a pričvršćenje mora omogućiti precizno poravnanje s osi šarki.
| Jedno krilo | Najviše 1,8 m / 100 kg; odabir ovisi i o lakoći kretanja, ispuni i vjetru. |
|---|---|
| Brzina otvaranja | Oko 10 s za 90° u nazivnim uvjetima; zalet i usporavanje utječu na ukupno vrijeme. |
| Rad | Do 60 ciklusa na sat pri nazivnom okretnom momentu. Jedan ciklus obuhvaća otvaranje i zatvaranje. |
| Mehanički graničnici | Fiksni graničnici za otvaranje i zatvaranje potrebni su za pravilan rad i postupak učenja; nisu dio pogona. |
Krilo se mora lako pomicati rukom, bez zapinjanja. Ne koristite snagu motora za svladavanje neispravne šarke ili nepravilno postavljene ograde.
Samostalan motor i upravljačka jedinica
Ova stranica odnosi se na jedan motor OLTRE1824, a ne na kompletnu automatizaciju cijele ograde. Za dvokrilnu ogradu potrebna su dva motora. MC824L upravlja jednim ili dvama motorima OLTRE1824 bez enkodera; motor ima dvije žice za napajanje. Kod jednog motora koristi se izlaz M2 a M1 ostaje slobodan.
Oznake MC824L i MC824H nisu međusobno zamjenjive. Za OLTRE odaberite MC824L; isti napon motora nije dovoljan razlog za odabir druge upravljačke jedinice. Fotoćelije, signalna svjetiljka, prijamnik i daljinski upravljači odabiru se prema konfiguraciji.
Pribor za pogon
| Element | Namjena |
|---|---|
| Zasebna upravljačka jedinica | NICE MC824L za jedan ili dva motora OLTRE1824 bez enkodera. |
| Fotoćelije BlueBUS | NICE EPMB ili NICE EPSB – uska izvedba. Dvožilno napajanje i komunikacija bez polariteta; nakon promjene provodi se postupak učenja uređaja. |
| Signalna svjetiljka | NICE ELDC za niskonaponski izlaz FLASH. Mrežna signalna svjetiljka ELAC ne priključuje se na ovaj izlaz. |
| Radijsko upravljanje | NICE OXIBD u utor SM i kompatibilni daljinski upravljači NICE. Vrsta i kodiranje daljinskog upravljača moraju odgovarati prijamniku. |

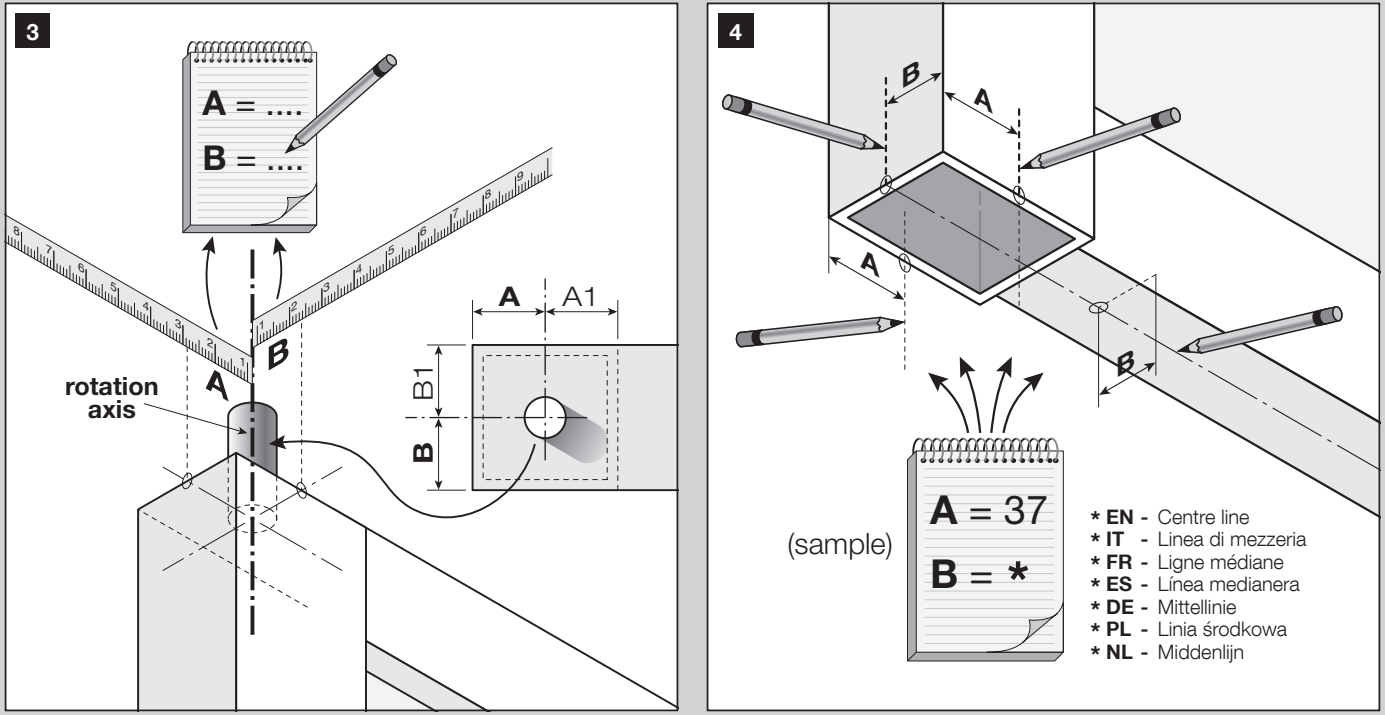

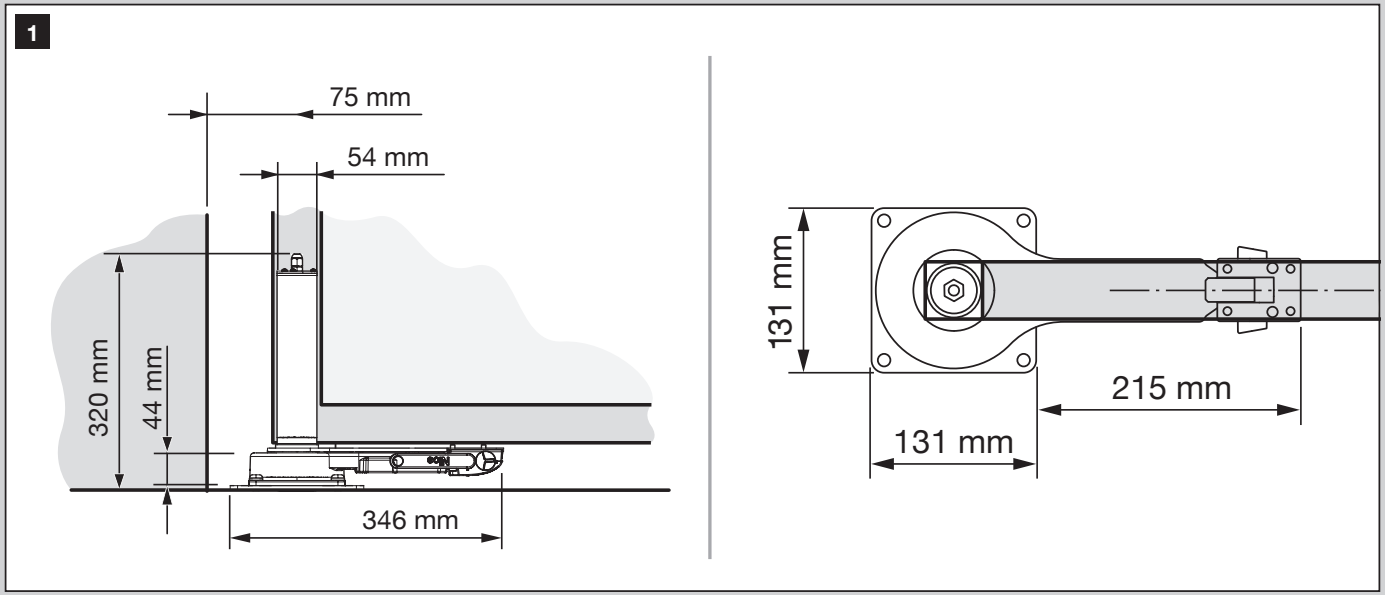

Dimenzije i položaj osi
Vanjski promjer cilindričnog dijela motora iznosi 54 mm. Pri pripremi profila uzmite u obzir unutarnji zazor i položaj šarki; vanjska dimenzija kvadratne cijevi sama po sebi nije dovoljna.
Udaljenosti A, A1, B i B1 moraju iznositi najmanje 31 mm. Mjere se od osi rotacije do odgovarajućih unutarnjih stijenki profila prema slici. Položaj montažne ploče i motora određuje se prema stvarnoj osi šarki, a ne prema procijenjenom središtu profila.
Ugradnja pogona u krilo
Montažu i električno spajanje povjerite kvalificiranom tehničaru. Prije početka rada isključite mrežno napajanje i eventualni pričuvni izvor napajanja. Osigurajte krilo od pada i neželjenog pomicanja.
- Provjerite čvrstoću ograde, lakoću kretanja i zajedničku os šarki. Pripremite čvrste graničnike za otvaranje i zatvaranje.

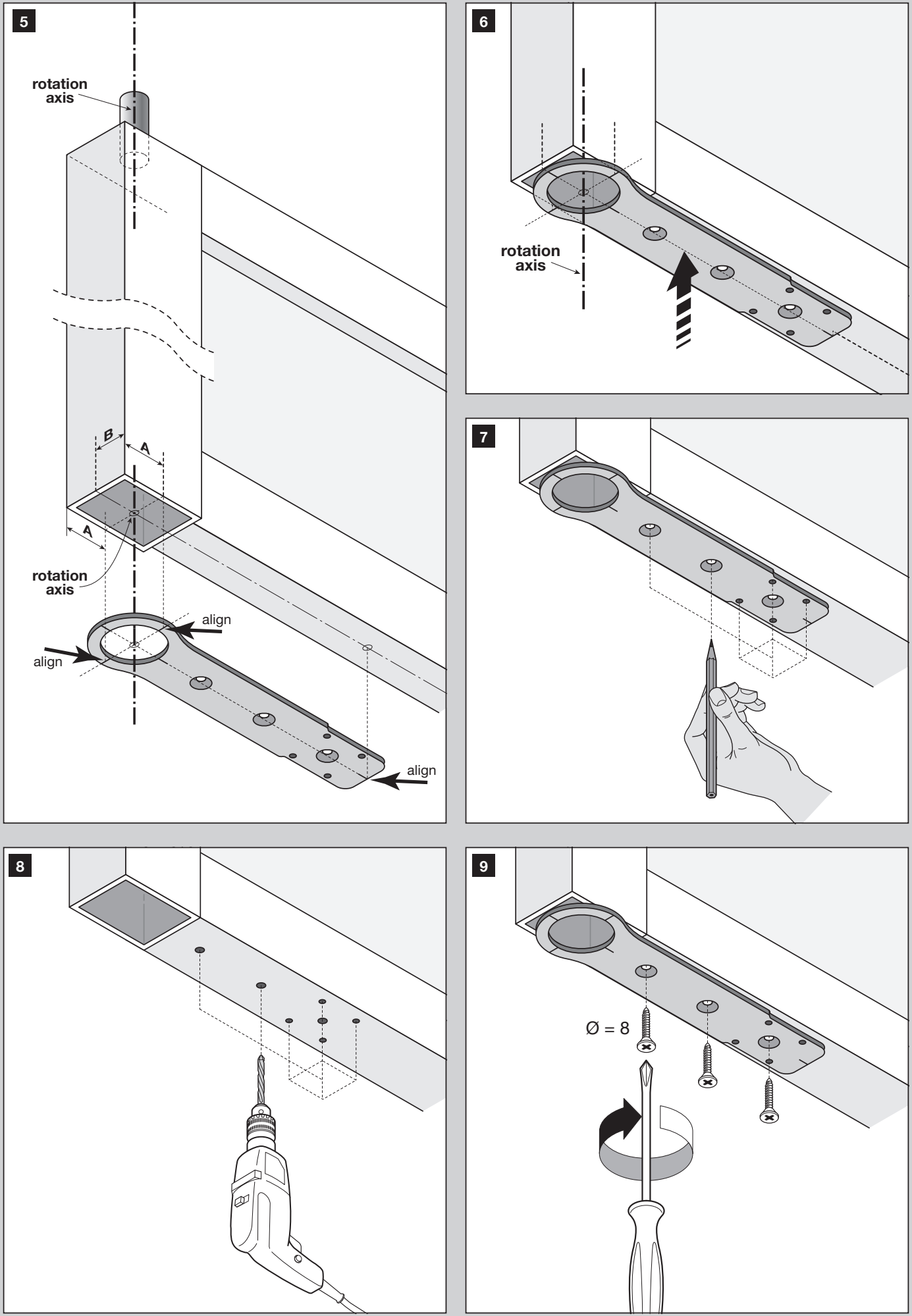

- Izmjerite položaj osi u profilu i prenesite ga na montažni predložak. Poravnajte ploču s osi prema slikama 5–7.

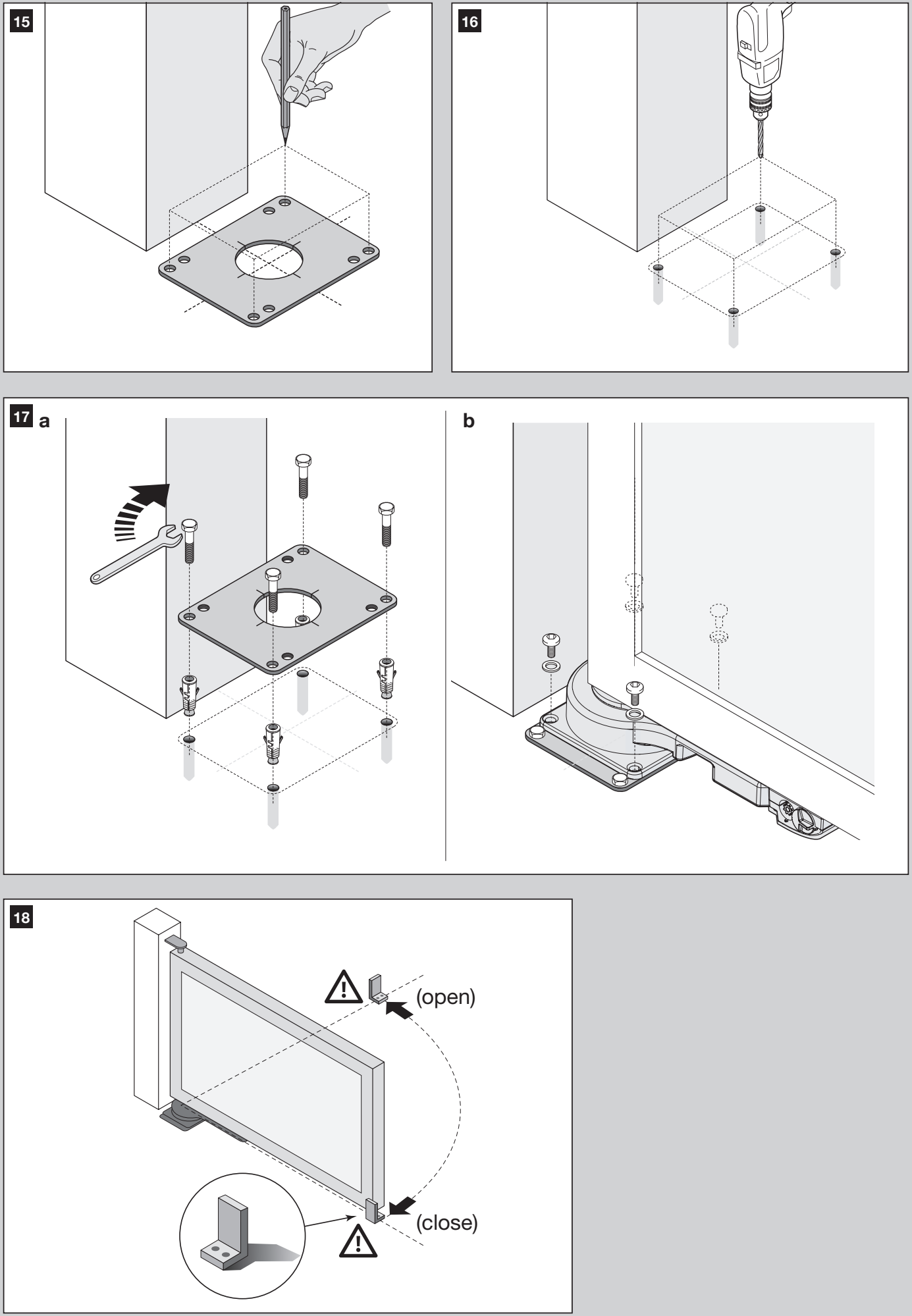

- Izbušite rupe za pričvršćivanje prema predlošku; na slici 8 prikazane su rupe Ø 8 mm. Montirajte ploču bez uvijanja.

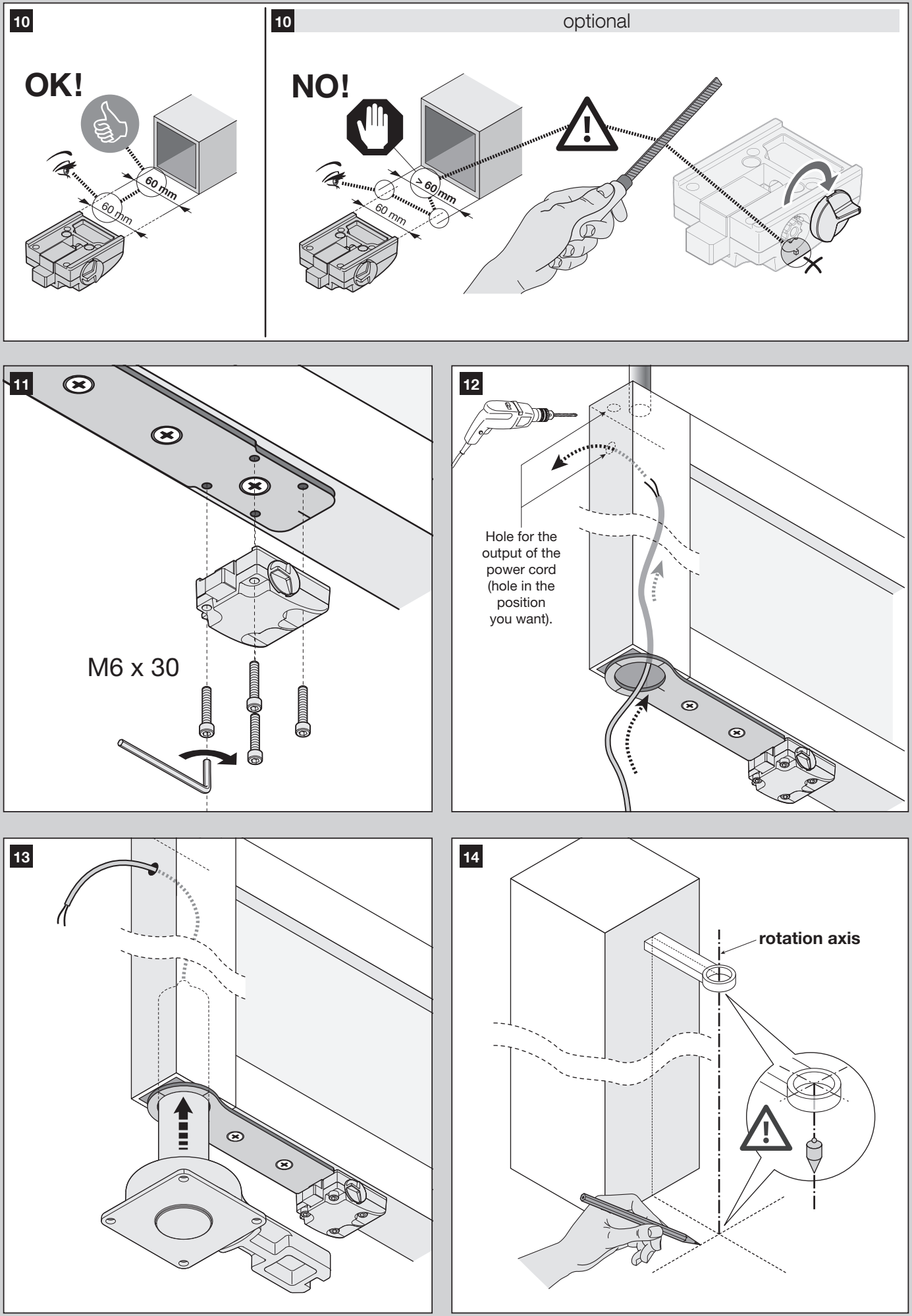

- Pripremite prolaz za kabel i dio za motor prema slikama 10–14. Ne udarajte čekićem po prijenosniku. Upotrijebite pričvrsni element M6 × 30 prema nacrtu.
- Umetnite motor u profil, spojite ga s montažnom pločom i točno prenesite položaj donjeg postolja na podlogu. Izbušite rupe i pričvrstite postolje sidrima prema slikama 15–17.
- Ručno isprobajte deblokirano krilo u cijelom rasponu. Provjerite poravnanje osi, kabel i slobodno kretanje sve do oba graničnika.

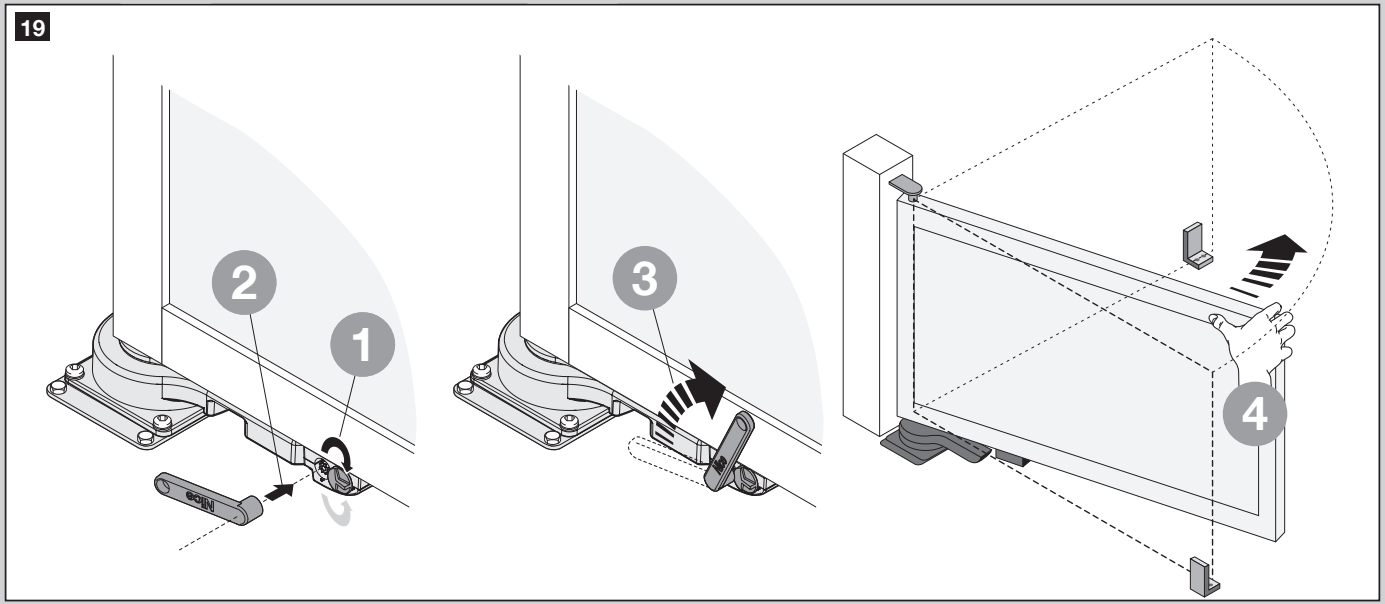

Ručno deblokiranje i ponovno zaključavanje
Najprije isključite napajanje i pridržite krilo, osobito za vjetrovita vremena. Deblokiranje služi za ručno pomicanje u slučaju nestanka struje ili kvara.
- Na pristupačnoj strani okrenite zaštitni poklopac brave za 180°.
- Umetnite polugu za deblokiranje i okrenite je za 180° u smjeru kazaljke na satu.
- Izvadite polugu, zatvorite poklopac i ručno pomičite krilo.

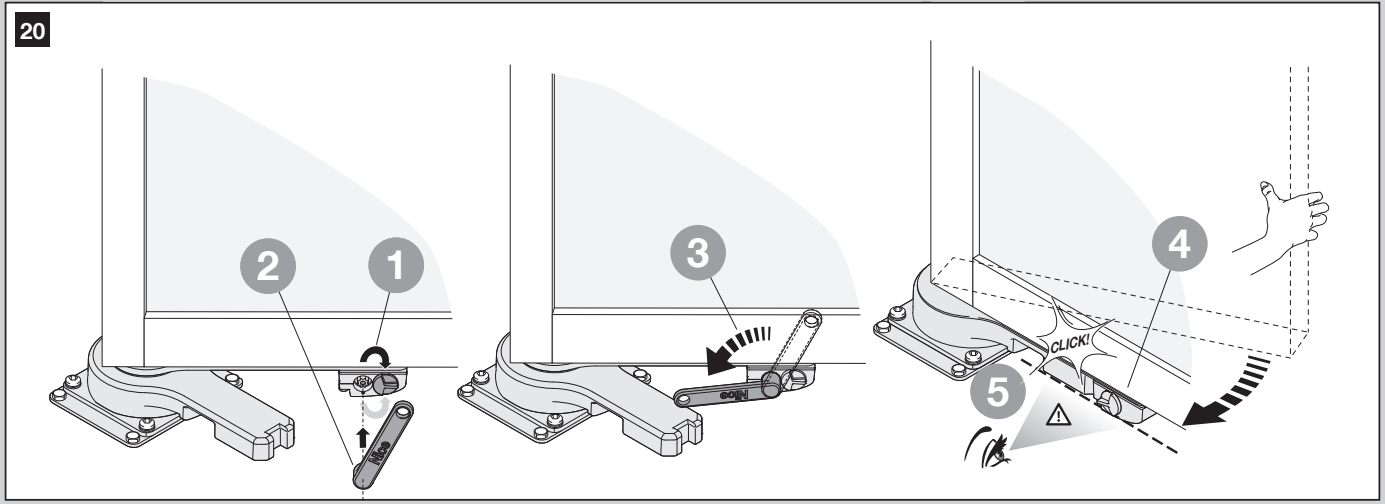

Za ponovno zaključavanje otvorite poklopac, umetnite polugu i okrenite je za 180° suprotno od smjera kazaljke na satu. Izvadite polugu, zatvorite poklopac i lagano pomaknite krilo dok prijenosnik čujno sjedne na mjesto. Tek tada ponovno uključite napajanje i provjerite kretanje.
Ožičenje za MC824L i OLTRE
| Vod | Kabel / duljina |
|---|---|
| Mrežno napajanje za MC824L | 3 × 1,5 mm², najviše 30 m; dulji dovodni vod tehničar mora zasebno dimenzionirati. |
| Motor OLTRE1824 | Isporučuje se kabel s dvije žile duljine 3 m; za vod motora MC824L 2 × 1,5 mm², najviše 10 m. |
| BlueBUS | 2 × 0,5 mm² do 20 m; za duljinu veću od 20 m najviše 40 m uz 2 × 1 mm². |
| FLASH | 2 × 0,5 mm², najviše 20 m. |
| Ključni prekidač | 2 kabela 2 × 0,5 mm² ili 1 kabel 4 × 0,5 mm², najviše 50 m. |
| Antena | Koaksijalni kabel RG58, najviše 20 m; preporučena duljina manja je od 5 m. |
Produžetak motornog kabela mora biti smješten u zaštićenu spojnu kutiju koja nije dio pogona. Kabeli i uvodnice moraju biti prikladni za vanjske uvjete. Spriječite ulazak vode kroz cijev u elektroniku.

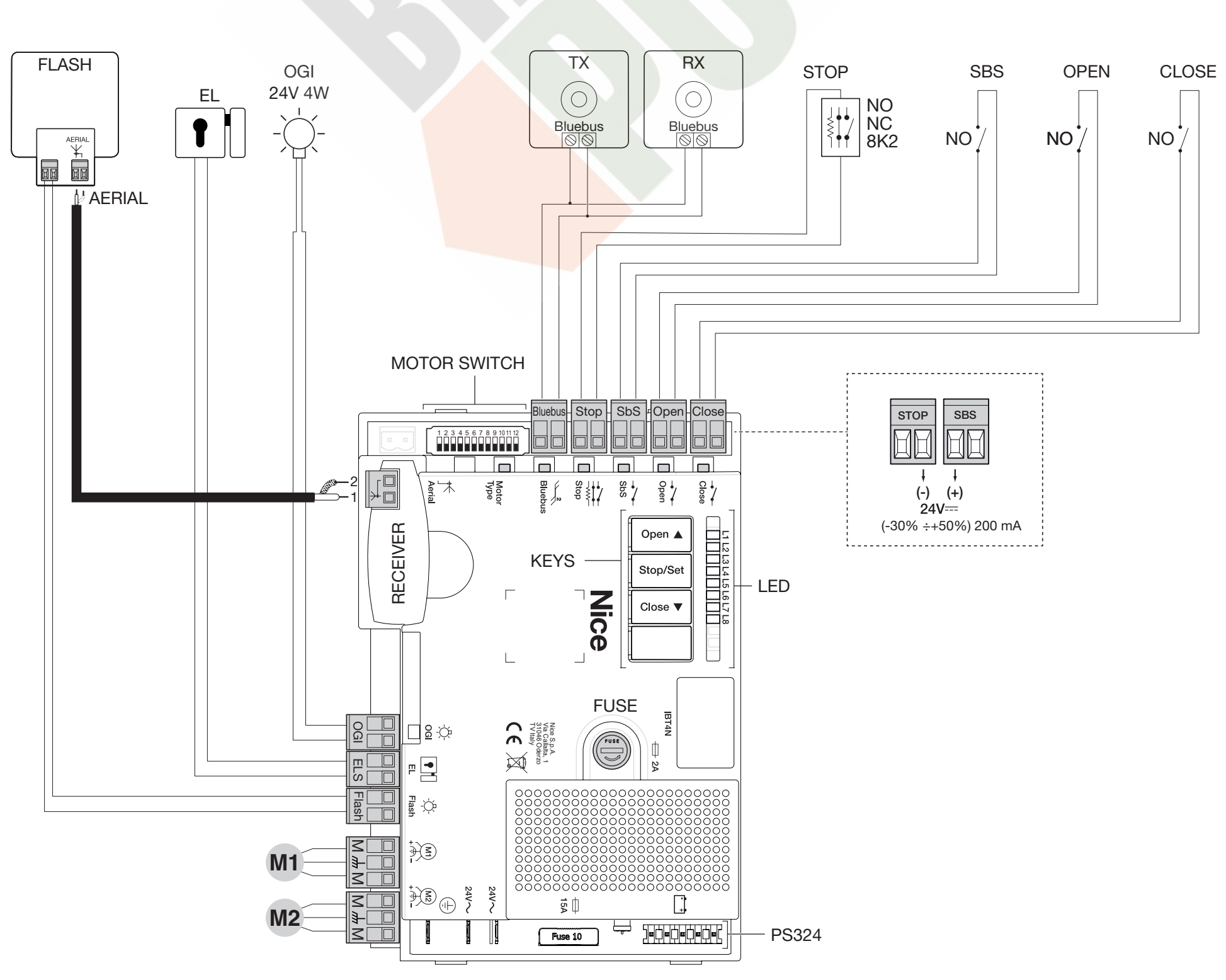

Spajanje MC824L
Sljedeća shema prikazuje MC824L s 12-položajnim biračem motora i osam LED-ica L1–L8. Motor OLTRE spaja se plavom i smeđom žicom na motorni izlaz M1 ili M2; nikada izravno na 230 V. Polaritet motornih žica određuje smjer kretanja i provjerava se tijekom učenja.
| Priključak / uređaj | Spajanje i polaritet |
|---|---|
| M1 / M2 | Motor 24 V DC. Kod jednog motora upotrebljava se samo M2; kod dva motora M2 prvi otvara, a M1 prvi zatvara. Ulazi ENC ne upotrebljavaju se na MC824L. |
| BlueBUS | Fotoćelije EPMB / EPSB paralelno s dvije žice. Bez polariteta +/−. |
| STOP | Sigurnosni ulaz bez napona, NO, NC ili otpornik 8,2 kΩ, ovisno o uređaju. Vrsta se prepoznaje tijekom učenja; kontakt nema polaritet. |
| SbS / OPEN / CLOSE | Preklopni kontakti NO bez napona. SbS za sekvencijalno upravljanje, OPEN za otvaranje, CLOSE za zatvaranje. Na ulaz nemojte dovoditi vanjski napon. |
| Pomoćno napajanje | Desni kontakt STOP = minus (−), lijevi kontakt SbS = plus (+) prema detalju na shemi. 24 V DC −30/+50 %, ukupno najviše 200 mA. Preostali kontakti služe odgovarajućem ulazu. |
| FLASH | Niskonaponska bljeskalica, izlaz za žarulju od 12 V do 21 W; prikladna za NICE ELDC. Pri spajanju uređaja pridržavajte se njegovih oznaka; položaj +/− nemojte određivati prema boji žice. |
| ELS | Električna brava 12 V AC, najviše 15 VA; izmjenični izlaz nema +/−. |
| OGI | Signalizacija otvorenih vrata, 24 V DC, najviše 4 W. Funkcija ovisi o postavkama; nemojte je zamijeniti s FLASH-om. |
| Antena | Koaksijalni kabel: središnja žila i oklop spajaju se na označene priključke; nisu riječ o napajanju +/−. |
Fotoćelije BlueBUS
Odašiljač TX i prijamnik RX fotoćelija EPMB ili EPSB spojite paralelno na BlueBUS, bez polariteta. U jednom paru postavite istu adresu pomoću kratkospojnika; sljedeći par mora imati drukčiju adresu, ovisno o svojoj funkciji. Osnovna adresa PHOTO štiti pri zatvaranju. Na MC824L se PHOTO 3 ne upotrebljava. Nakon dodavanja, uklanjanja ili promjene adrese ponovite postupak učenja i sigurnosnu provjeru.
Prvo pokretanje i učenje
Najprije ručno postavite krila približno na sredinu putanje i zaključajte prijenosnik. Prije uključivanja provjerite čvrstoću graničnika i ispravnost ožičenja.
- Birač motora: dok je napajanje isključeno, postavite za OLTRE1824 DIP 9 ON, ostali 1–8 i 10–12 OFF. Postavka se podešava prije učenja položaja.
- Prva provjera: nakon uključivanja BlueBUS treba treperiti približno jednom u sekundi, LED-ice fotoćelija trebaju treperiti, a bljeskalica ne smije svijetliti.
- Učenje uređaja: istodobno držite pritisnute OPEN + STOP/SET. Kad L1 i L2 počnu brzo treperiti, nakon približno 3 s, otpustite tipke. Pričekajte; STOP mora svijetliti, a L1/L2 se moraju ugasiti. Ovaj korak treba provesti i ako uređaji nisu spojeni.
- Automatsko učenje položaja: držite pritisnutim STOP/SET + CLOSE i otpustite kada L3/L4 počnu brzo treperiti, nakon približno 5 s. Kod dva motora slijedi sporo zatvaranje M1, sporo zatvaranje M2, sporo otvaranje M2 i M1 te brzo zatvaranje oba motora. Kod jednog motora na M2 upravljačka jedinica automatski prepoznaje konfiguraciju s jednim motorom i uči samo njegovu stranu; prvi pokret mora biti zatvaranje.
- Ako je smjer pogrešan ili se kod dvokrilnih vrata najprije zatvara krilo M2, zaustavite učenje tipkom OPEN ili CLOSE. Prije prepravljanja vodiča odspojite mrežno napajanje i rezervno napajanje. Kod dva motora s pogrešnim redoslijedom zamijenite izlaze M1/M2; kod pogrešnog smjera zamijenite odgovarajuća dva motorna vodiča. Jedini motor ostaje na M2. OLTRE nema vodiče enkodera.
- Uspješno učenje završava gašenjem LED-ica L3/L4. Ako ga prekine fotoćelija ili STOP i treperi L1, uklonite uzrok i ponovite učenje.
Tehničar zatim provjerava rad do krajnjih graničnika, reakcije fotoćelija i sigurnosnih rubova te mjeri sile udara. Vrata predaje tek nakon uspješnog ispitivanja cijelog sustava.
Postavke MC824L
Automatsko zatvaranje, zatvaranje nakon aktiviranja fotoćelije, zatvaranje nakon ponovne uspostave napajanja, Stand-by, funkcija izlaza ELS, prethodno treperenje, promjena funkcije CLOSE u djelomično otvaranje i signalizacija održavanja funkcije su prve razine L1–L8. Trenutačno stanje očitajte na LED-icama; postavka Stand-by i vrijeme završetka programiranja mogu se razlikovati ovisno o izvedbi upravljačke jedinice.
Na ploči s osam LED-ica držite STOP/SET dok L1 ne počne treperiti, tipkama OPEN/CLOSE odaberite funkciju, a kratkim pritiskom na STOP/SET uključite je ili isključite. Kratko treperenje znači OFF, a dugo ON. Pričekajte da programiranje automatski završi.
| Parametar druge razine | Što se podešava |
|---|---|
| L1 – stanka | Vrijeme do automatskog zatvaranja. |
| L2 – sekvenca koraka | Redoslijed reakcija na naredbu SbS i radijsko upravljanje korak po korak. |
| L3 – brzina | Brzina kretanja motora. |
| L4 – rasterećenje nakon zatvaranja | Rasterećenje motora nakon postizanja zatvorenog položaja. |
| L5 – sila | Razina sile; postavka se provjerava mjerenjem sigurnosti. |
| L6 – djelomično otvaranje | Raspon otvaranja za pješake, uključujući zasebno krilo M2. |
| L7 – servisni interval | Broj ciklusa prije upozorenja za održavanje. |
| L8 – memorija pogrešaka | Rezultati posljednjih osam ciklusa. |
Za promjenu parametra druge razine, nakon odabira njegove LED-ice držite STOP/SET; nakon približno 3 s zasvijetlit će trenutačna vrijednost. I dalje držite STOP/SET i tipkama OPEN/CLOSE odaberite vrijednost. Nakon otpuštanja pričekajte da programiranje završi. Konkretne vrijednosti moraju odgovarati izvedbi ugrađene MC824L ugrađene MC824L. Za osnovno ožičenje i puštanje u rad služi kratki priručnik za MC824L; potpuni raspon parametara provjerite u priručniku priloženom uz upravljačku jedinicu. Nakon promjene sile potrebno je ponoviti mjerenje sigurnosti.
Daljinski upravljači
Daljinski upravljač pohranjuje se u ugrađeni radijski prijamnik, a ne u motor. U priključak SM može se spojiti, primjerice, OXIBD; upotrijebite daljinski upravljač NICE odgovarajuće frekvencije i kodiranja. Postupak uparivanja i brisanja ovisi o konkretnom prijamniku.
Kod OXIBD-a vanjsku antenu spojite izravno na prijamnik, na njegove označene kontakte za središnji vodič i oklop koaksijalnog kabela. Umjesto njih nemojte upotrebljavati antensku stezaljku na osnovnoj ploči upravljačke jedinice. Prije umetanja prijamnika ili promjene spojeva odspojite napajanje.
Kad se vrata ne pomiču
| Simptom | Što provjeriti |
|---|---|
| Motor ne pokreće vrata nakon deblokiranja | Provjerite je li prijenos ponovno osiguran i pravilno zahvatio nakon ručnog pomicanja. |
| L1 + L2 trepere | Potrebno je naučiti priključene uređaje. Provjerite i BlueBUS i STOP. |
| L3 + L4 trepere | Potrebno je naučiti položaje nakon pravilnog podešavanja izbornika i graničnika. |
| STOP ne svijetli nakon učenja | Provjerite sigurnosni krug; nemojte ga isključivati premošćivanjem. |
| Pogrešan smjer ili redoslijed | Zaustavite kretanje, odspojite napajanje i ispravite priključke motora prema postupku prvog pokretanja. |
| Daljinski upravljač ne radi, tipka na upravljačkoj jedinici radi | Baterija daljinskog upravljača, pohrana i kompatibilnost prijamnika. |
| Ponavljano zaustavljanje ili kretanje unatrag | Najprije uklonite prepreku i provjerite ručno kretanje. Sila ne može nadomjestiti popravak mehanike. |
Ako se pogreška ponavlja, zabilježite broj treptaja signalne lampe i stanje LED-ica te se obratite servisu. Dijagnostika i brisanje memorije ovise o ugrađenoj MC824L; postupak za MC824H nije automatski primjenjiv na OLTRE.
Uporaba i održavanje
Tijekom kretanja držite osobe izvan dosega krila vrata. Daljinski upravljači nisu za djecu. U slučaju neuobičajene buke, labavog pričvršćenja ili kvara sigurnosnih elemenata prekinite automatski rad.
Stručni pregled najmanje svakih 6 mjeseci obuhvaća pričvršćenja, koroziju, šarke, graničnike, ožičenje, deblokiranje i ponovljeno ispitivanje sigurnosti. Prije servisa potrebno je odspojiti mrežno napajanje i bateriju. Korisnik može održavati prostor vrata i optiku fotoćelija čistima, bez rastavljanja pogona.
Tehnički podaci za OLTRE1824
| Napajanje motora | 24 V DC |
|---|---|
| Nazivna / maksimalna potrošnja struje | 1 A / 2,9 A |
| Nazivna / maksimalna ulazna snaga | 25 W / 70 W |
| Nazivni / maksimalni okretni moment | 60 Nm / 150 Nm |
| Brzina vrtnje | 1,5 o/min |
| Radni kut | 0–120° (±10°); konkretan raspon određuju konstrukcija i montaža. |
| Broj ciklusa | Do 60/h pri nazivnom okretnom momentu |
| Stupanj zaštite motora | IP67 |
| Radna temperatura | −20 do +50 °C |
| Masa motora | 5,5 kg |
| Dimenzije | Prema gornjem kotiranom crtežu; cilindrični dio motora Ø 54 mm. |

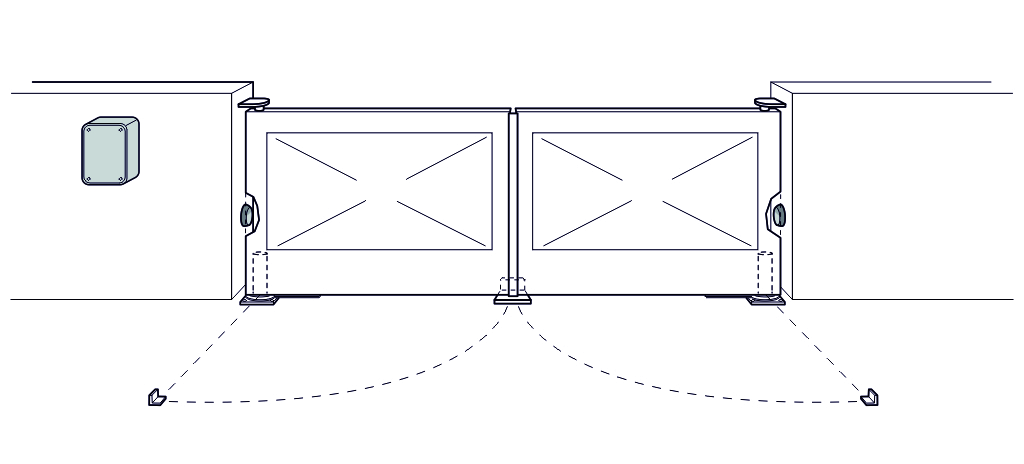

Primjer uporabe
