Opis proizvoda NICE SBAR rampa – bez šipke
NICE SBAR je elektromehanička rampa za kontrolirani ulaz motornih vozila, isporučuje se bez rampe. Ima motor 24 V DC i ugrađenu upravljačku jedinicu XBA20 R10. Uobičajena se konfiguracija napaja iz mreže 230 V AC; 24 V je napon motora.
Čelično kućište sa zaštitnom površinskom obradom, balansna opruga i eliptična ruka XBA19 čine komplet za ulaz širine do 4 m. Ruku i opremu odaberite zasebno ili u kompletnom kompletu. Pogon je nepovratan; u slučaju nestanka struje deblokira se ključem ili se može koristiti dodatna baterija PS124.
U gornji poklopac može se ugraditi signalni svjetionik XBA7, koji signalizira kretanje i stanja kvara. Sljedeće ožičenje i programiranje odnosi se na XBA20 R10 s tipkama OPEN / STOP / CLOSE i LED-icama L1–L8. Ako je rampa već ugrađena, najprije provjerite oznaku i raspored ploče.
Kada odabrati rampu NICE SBAR
| Što provjeriti | Ograničenje i značenje |
|---|---|
| Širina slobodnog prolaza | Do 4 m; duljina kupljenog profila nije širina slobodnog prolaza. |
| Vrijeme otvaranja | Najmanje 4 s; sa svjetlima XBA4 više od 5 s. Postavke, ruka i njezina oprema utječu na kretanje. |

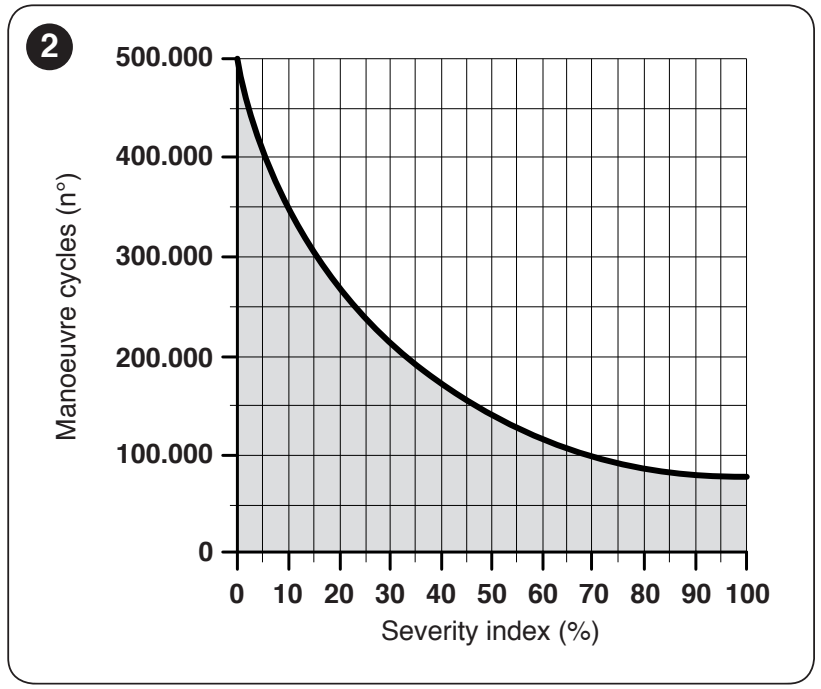

| Učestalost ciklusa | Najviše 100 ciklusa/h pri nazivnom momentu; sa svjetlima XBA4 80 ciklusa/h. |
| Prostor za ruku rampe | Provjerite putanju pri otvaranju i zatvaranju, slobodnu visinu, udaljenost od vozila i pristup mehanizmu za deblokadu. |
| Isporuka bez ruke | Ruku, sigurnosne uređaje i daljinski upravljač odaberite prema konfiguraciji. |
Rampa regulira ulaz vozila. Prolaz za pješake riješite zasebno i odaberite sigurnosne uređaje prema konkretnim rizicima. Detekcija prepreke u motoru ne zamjenjuje fotoćelije ni druge potrebne zaštitne uređaje. Ne upotrebljavajte ruku rampe kao pješački prolaz.
Kompleti rampi s rukom i priborom
Komplet SBAR uključuje ruku od 4 m i dodatnu opremu. Ostali kompleti u usporedbi koriste drugi model rampe; dulja ruka nije pribor koji se može proizvoljno ugraditi na SBAR. Provjerite sastav i duljinu konfiguracije na stranici konkretnog proizvoda.
| Kompleti rampe NICE SBAR |
|---|
| SBAR – ruka 4 m
XBA20 R10, XBA19, XBA7, guma XBA13, OXIBD, ON2E, EPMB i sidrenje SIA1, ovisno o opremi kompleta. |
Što vam je potrebno za konfiguraciju
| Što | Zašto | Tip / spajanje |
|---|---|---|

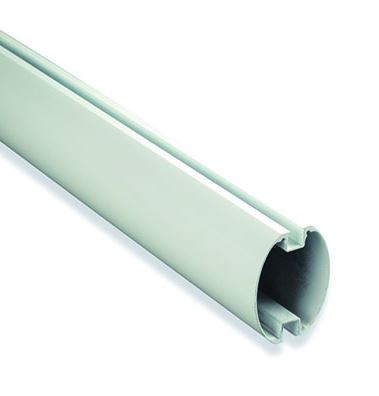

XBA19 | Eliptična ruka 45 × 58 mm, isporučeni profil duljine 4 270 mm. Duljina profila nije širina slobodnog prolaza. | Montaža ruke |
XBA13 | Zaštitna guma protiv udaraca, pakiranje 9 × 1 m; dodajte je prije balansiranja. | Balansiranje s opremom |
XBA4 | Svjetla za ruku; s njima se mijenjaju vrijeme kretanja i broj ciklusa. | FLASH – svjetla za ruku rampe |
XBA7 | Opcionalno signalno svjetlo ili rasvjeta u gornjem poklopcu. | Priključak XBA7 |
WA11 | Samostalni visinski podesivi oslonac za spuštenu polugu. | Graničnici i položaj |
WA10 | 24 reflektirajuće naljepnice za bolju vidljivost poluge. | Mehanički pribor |

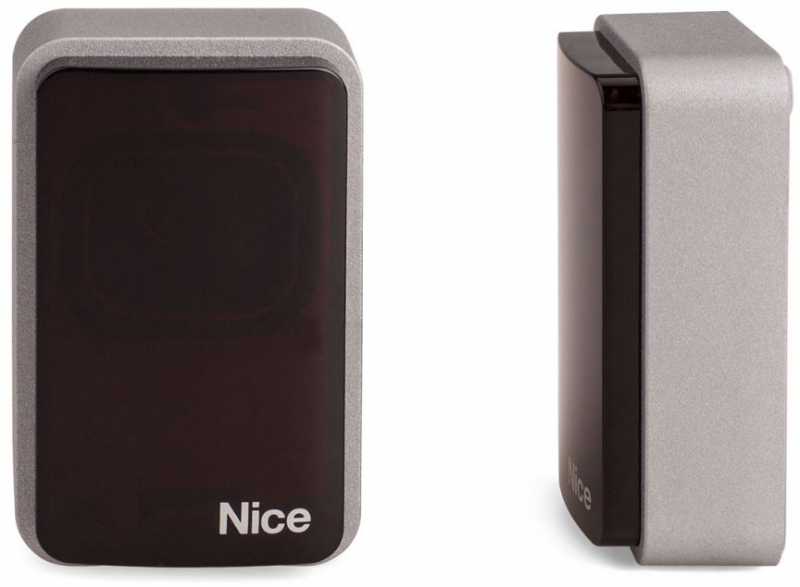

EPMB | Fotoćelije BlueBUS nadziru opasno područje; odaberite funkciju prema procijenjenim rizicima. | Adrese i programiranje |
OXIBD | Utični radijski prijamnik za kompatibilne daljinske upravljače; nije automatski uključen u isporuku samostalnog pogona. | SM priključak i uparivanje |
PS124 | Rezervni manevri u slučaju nestanka struje. | Namjenski priključak za bateriju |
Prostorno uža alternativa fotoćelijama je EPSB. Obje su BlueBUS; relejni modeli EPM/EPS ne priključuju se na BlueBUS kao izravna zamjena.
Montaža i sidrenje kućišta
Montažu, priključivanje na električnu mrežu i puštanje u rad mora obaviti kvalificirani tehničar. Prije radova isključite napajanje i odspojite bateriju. Provjerite jesu li svi dijelovi isporučeni i u dobrom stanju, čvrstoću podloge, rizik od poplavljivanja i slobodan hod poluge.
Lijeva i desna konfiguracija
Pregrada se isporučuje s izvornom konfiguracijom zatvaranja ulijevo. Za desnu konfiguraciju potrebno je mehanički premjestiti balansnu polugu i oprugu i promijeniti razina I/L8. Samo promjena postavke elektronike nije dovoljna. Zahvat na opruzi obavite prema prikazu odgovarajućeg mehanizma, uz sigurno učvršćenu polugu; ne odvajajte oprugu dok je pod nekontroliranim opterećenjem.

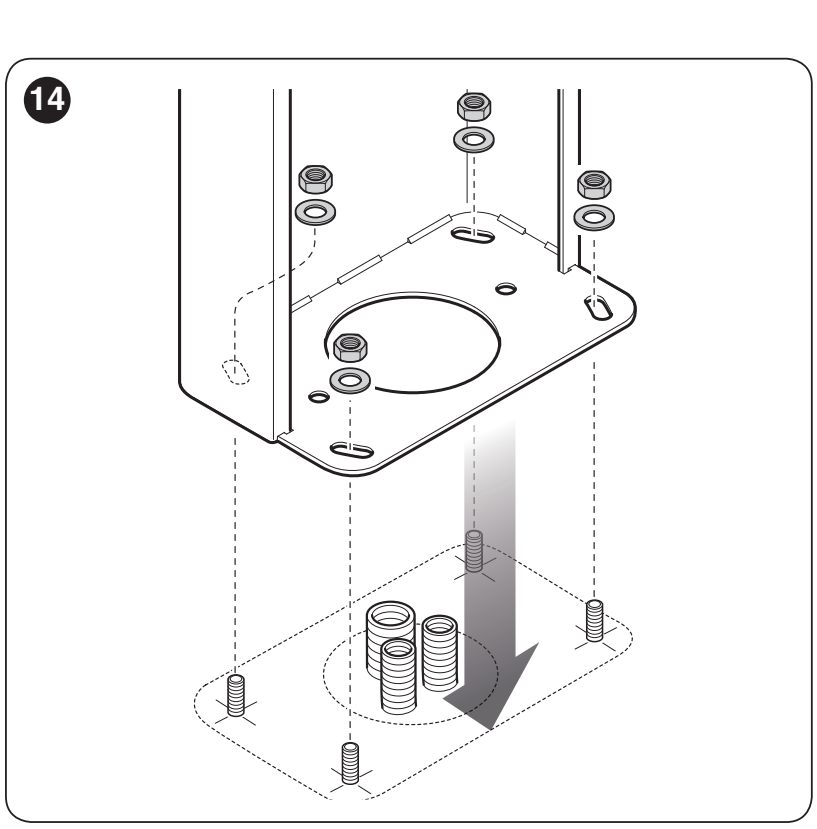

- Odaberite ravnu i čvrstu podlogu te označite četiri točke sidrenja. Pripremite zaštitne cijevi za mrežni kabel i ostale vodove.
- Na gotovoj podlozi upotrijebite odgovarajuća sidra prema materijalu i opterećenju; nisu automatski uključena u isporuku kućišta.

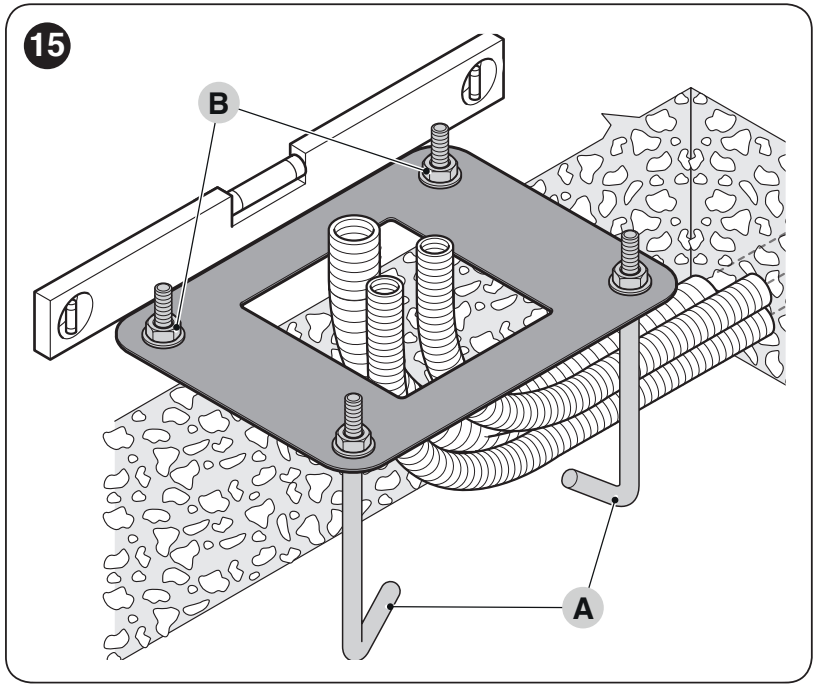

- Kod izrade novog temelja pričvrstite sidra na temeljnu ploču maticama i podloškama s obje strane. Donju maticu zategnite do kraja navoja.
- Položite ploču paralelno s polugom, vodoravno i na odgovarajuću visinu. Pustite da se beton potpuno stvrdne; nemojte opterećivati kućište prije stvrdnjavanja.
- Postavite kućište i čvrsto zategnite četiri sidrena spoja. Spriječite da voda i kondenzat kroz zaštitne cijevi dospiju do elektronike.
Betonska podloga mora biti armirana, debljine najmanje 0,15 m i volumena većeg od 0,2 m³. Temelj i nosivost sidara odredite prema tlu i opterećenju; odaberite četiri sidra M12 prema zahtjevima za montažu, a ne samo prema promjeru otvora.
Montaža poluge i zaštitnih elemenata

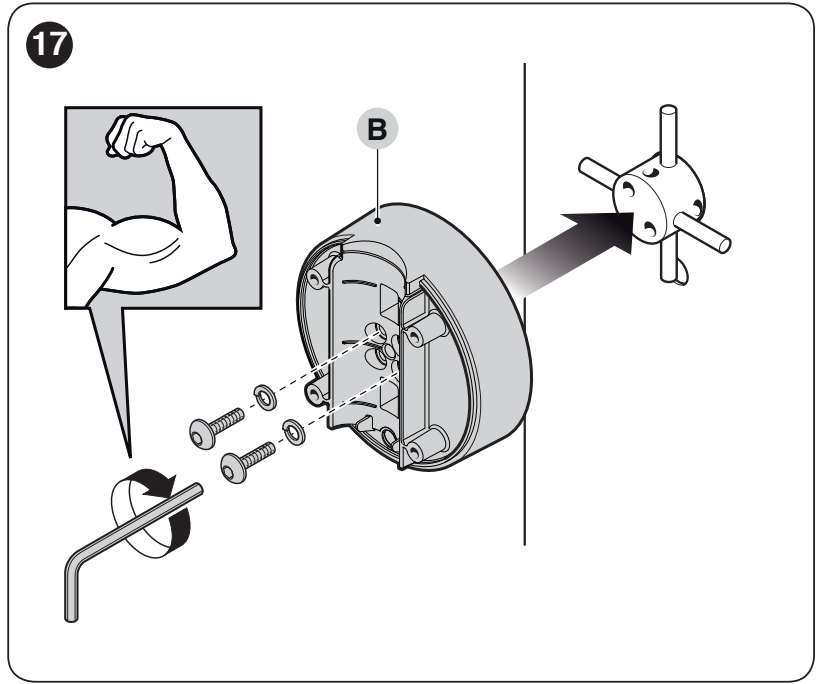

- Umetnite dva zatika u izlaznu osovinu. Usmjerite držač za okomito postavljenu polugu i čvrsto ga pričvrstite odgovarajućim podloškama.
- Postavite poklopac držača, a montažne vijke zasad ostavite labavima.

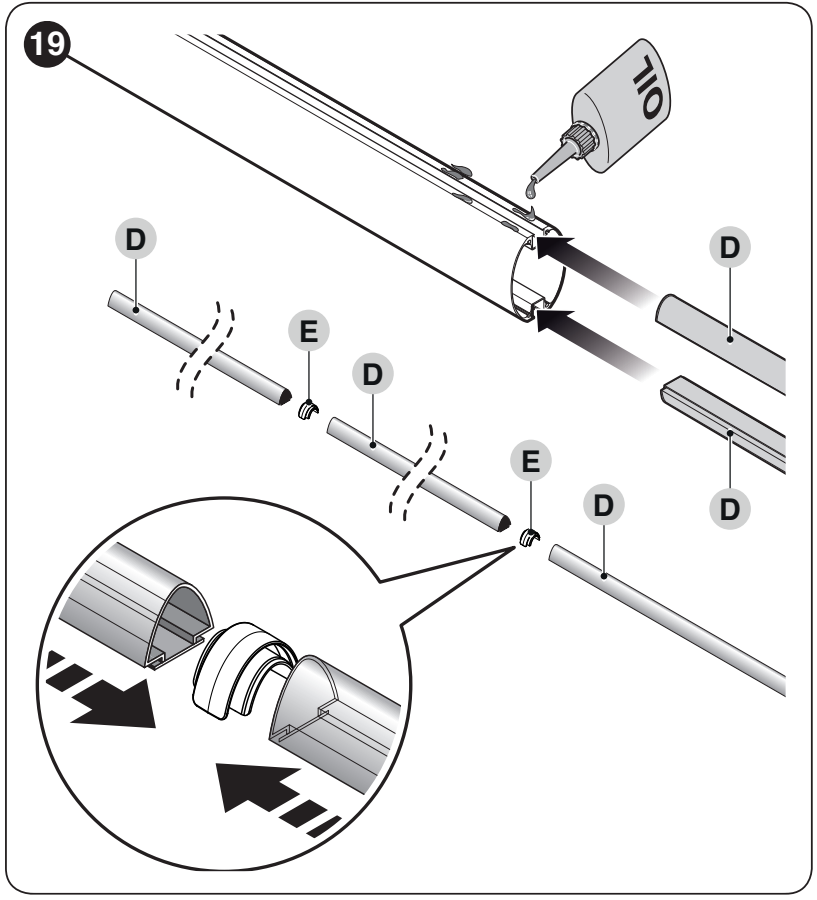

- U utore poluge umetnite zaštitnu gumu sa spojnicama, postavite završni poklopac i poklopce gume. Guma na kraju može stršiti približno 1 cm.
- S drugog kraja umetnite nosive umetke, gurnite polugu do kraja u držač i čvrsto zategnite njezina četiri pričvrsna vijka.
- Postavite eventualnu rasvjetu i drugu dopuštenu opremu prije balansiranja. Nakon svake promjene duljine ili opreme obavezno ponovno provjerite balansiranje.

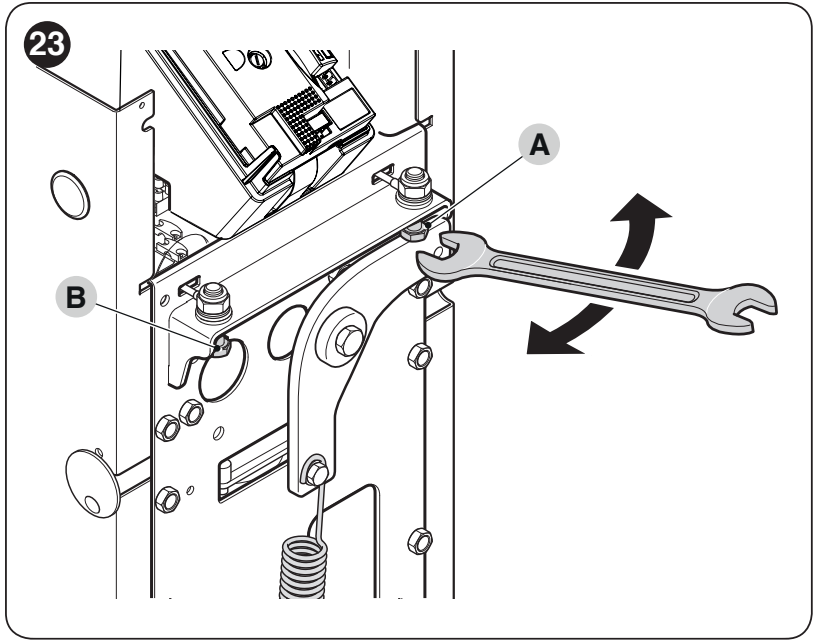

Podešavanje mehaničkih graničnika
- Pridržite polugu i deblokirajte prijenosnik.
- Ručno pomaknite polugu kroz cijeli raspon otvaranja i zatvaranja.
- Vijcima graničnika A/B podesite vodoravni zatvoreni i okomiti otvoreni položaj poluge.
- Nakon podešavanja čvrsto zategnite sigurnosne matice. Nemojte silom motora nadomještati graničnike.
Balansiranje poluge s kompletnom opremom
- Pridržite polugu, deblokirajte motor, postavite je približno na 45° i provjerite pomiče li se sama znatno.
- Ako se podiže, smanjite napetost opruge; ako se spušta, povećajte je. Prije premještanja njezina pričvrsnog mjesta postavite polugu u krajnji otvoreni položaj i sigurno je učvrstite.

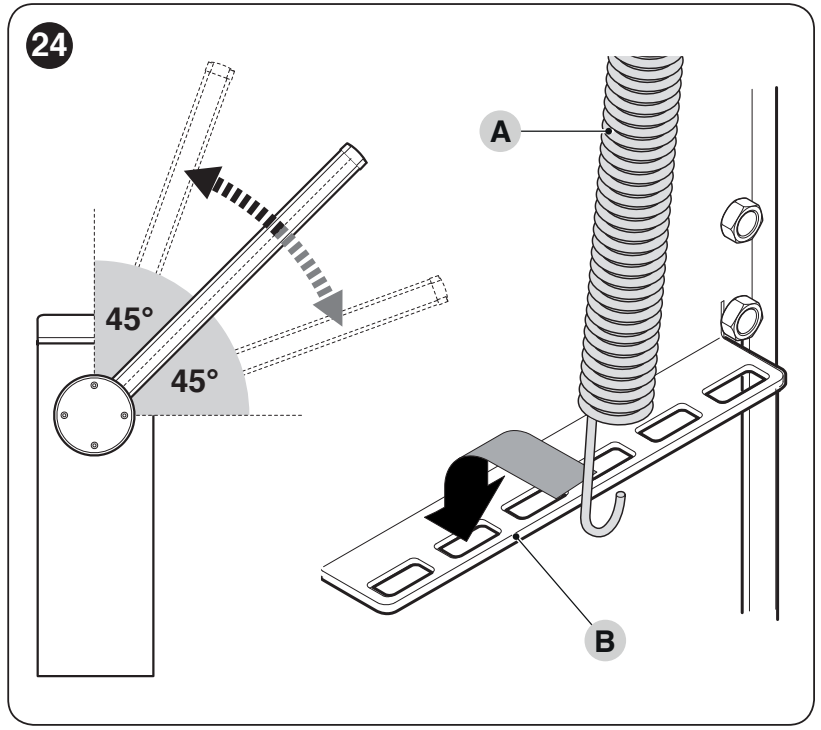

- Kod prikazanog mehanizma pomaknite točku pričvršćenja B prema sredini kako biste smanjili napetost, a prema van kako biste je povećali.
- Ponovite provjeru i približno pri 20° i 70°. Poluga ne smije sama znatno padati ni podizati se.
- Provjerite ručno kretanje u svim položajima i u oba smjera, a zatim ponovno blokirajte prijenosnik.
Dopuštena ručna sila pri provjeri iznosi približno najviše 50 N, primijenjena okomito na polugu, 1 m od njezine osi, u svim položajima i u oba smjera. To je gornja granica, a ne cilj podešavanja. Balansiranje je mehanički zahvat; nemojte povećavati silu motora umjesto da ispravite neravnotežu.
Priprema ožičenja
| Vod | Presjek i duljina |
|---|---|
| Mrežno napajanje | 3 × 1,5 mm², do 30 m; za duljinu veću od 30 m 3 × 2,5 mm², uz izvedbu zaštitnog uzemljenja automatike prema zahtjevima za montažu. |
| BlueBUS | 2 × 0,5 mm², do 30 m. |
| Ključni prekidač | 4 × 0,25 mm², do 30 m. Kompatibilna dvožična tipkovnica/čitač ima vlastite zahtjeve. |
| Rasvjeta poluge / signalno svjetlo u kućištu | Predviđeni kabeli pribora; pri kretanju ne smiju biti zategnuti ni priklješteni. |
Kabeli moraju biti prikladni za okolinu i zaštitne cijevi. Dovedite 230 V kroz rasterećenje od naprezanja do mrežnih priključaka L/N i zaštitnog uzemljenja PE. Ostale kabele položite tako da ne dodiruju pokretni mehanizam. Nemojte priključivati 230 V na niskonaponske priključke.

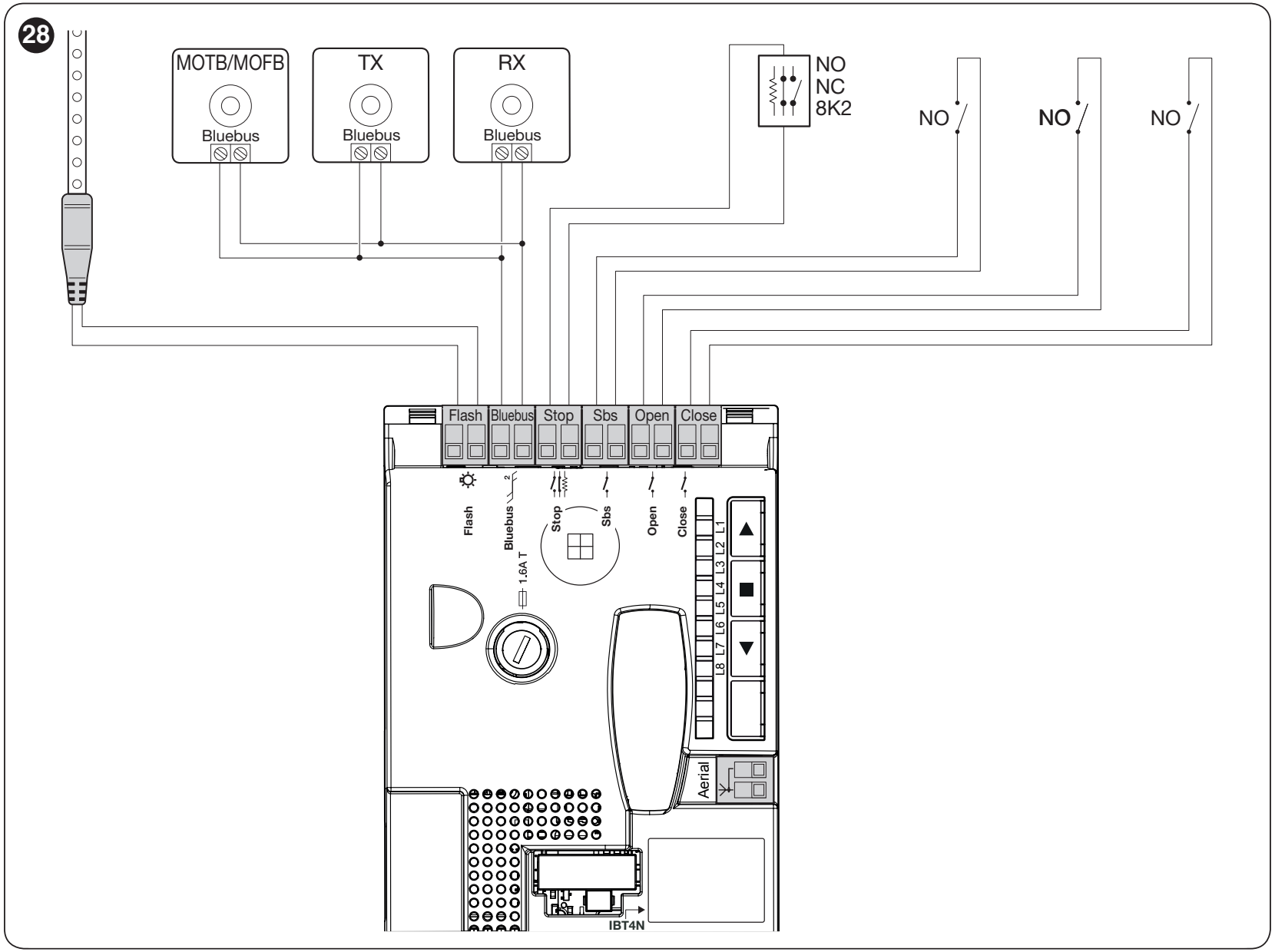

Upravljačka jedinica XBA20 R10 – priključci i shema
| Priključak / konektor | Namjena i uvjet |
|---|---|
| FLASH | Programabilni izlaz. Za signalnu svjetiljku odgovarajući uređaj od 12 V, žarulja najviše 21 W; funkciju odaberite na razini II/L4. Za XBA4 postavite funkciju svjetala za polugu. Izlaz FLASH ima polaritet; kod pribora osjetljivog na polaritet provjerite oznake i napon. Kod žarulje polaritet nije važan. |
| BlueBUS | Kompatibilni dvožični uređaji spajaju se paralelno, bez polariteta. Najviše 12 BlueBUS jedinica opterećenja; to ne znači automatski 12 parova. |
| STOP | Naučeni sigurnosni ulaz za NO, NC ili 8,2 kΩ; sam beznaponski kontakt ili otpornik spaja se bez polariteta. Promjena naučenog stanja zaustavlja kretanje; otpornu sigurnosnu letvu spojite prema njezinim uputama. |
| SbS | Beznaponski NO kontakt za upravljanje korak po korak, bez polariteta; funkciju podesite na II/L2. |
| OPEN / CLOSE | Zasebni beznaponski NO kontakti za otvaranje / zatvaranje, bez polariteta. |
| ANTENNA | Antena prijamnika, koaksijalni kabel RG58; središnji vodič i oplet spojite prema prikazanom priključku. |
| SM / IBT4N | Priključak radijskog prijamnika / sučelje BusT4 za odgovarajući programski pribor. Nisu ulaz za 230 V. |
Svjetla za polugu XBA4 i signalna svjetiljka XBA7
XBA4 se spaja na FLASH s podešenom funkcijom svjetala za polugu. Ostavite dovoljno rezerve kabela za okretanje poluge, zaštitite prolaz uvodnicom i skraćujte samo na označenim mjestima; nakon skraćivanja zatvorite kraj. Ako ne svijetli uz ispravne postavke, isključite mrežno napajanje i bateriju te zamijenite mjesta obiju žica na priključku FLASH; zatim ponovno priključite napajanje i provjerite rad. Napajanja moraju biti isključena tijekom zahvata.

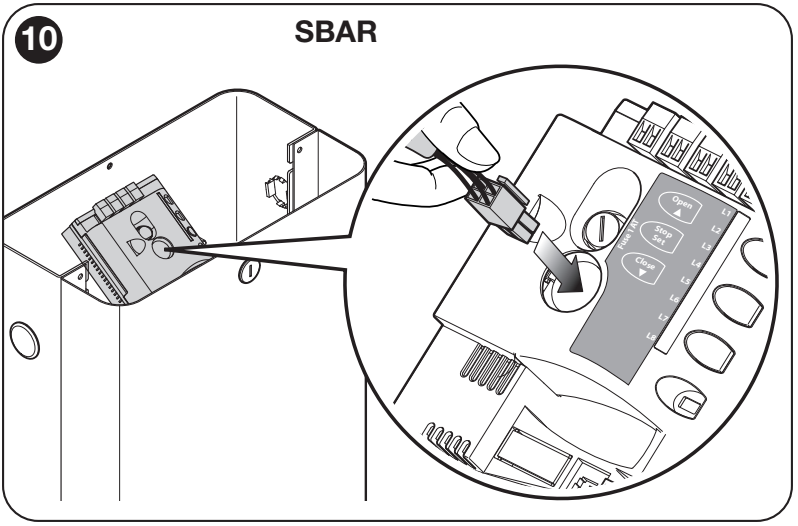

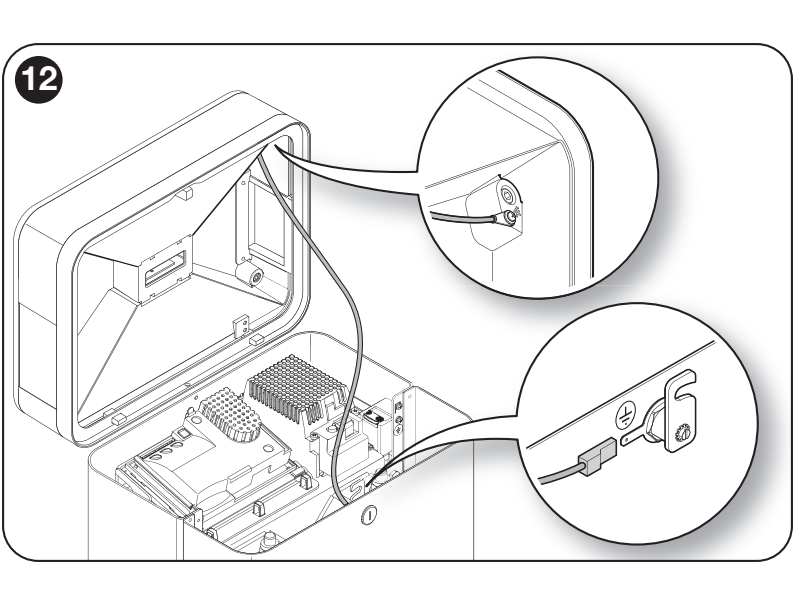

XBA7 je zaseban pribor koji se ugrađuje u kućište rampe. Dok su napajanja isključena, spojite isporučeni kabel na svjetlo i u namjenski priključak na ploči SBAR, kako je prikazano, a zatim spojite predviđeni vodič za uzemljenje. Umjesto njega nemojte koristiti FLASH za svjetla poluge ni pomoćno napajanje od 100 mA. Treperenje i osvjetljenje različite su funkcije; nakon podešavanja provjerite rad i dijagnostiku. Pojedinosti ugradnje nalaze se na stranici XBA7.
Napajanje dodatne opreme od 24 V
Pomoćno napajanje iznosi 24 V DC (−30 / +50 %), najviše 100 mA. Lijeva i desna stezaljka navedene u nastavku odnose se na pogled na priključke s čitljivim oznakama STOP i SbS, u istom položaju kao na izvornoj slici.

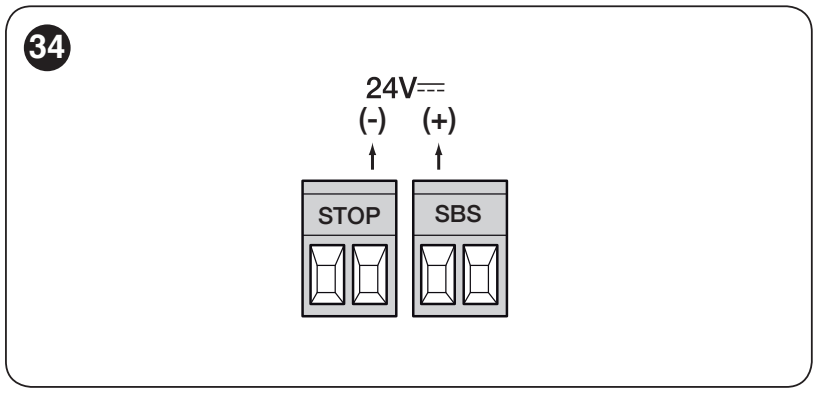

| Polaritet na ploči | Spajanje dodatne opreme |
|---|---|
| Plus (+) | Lijeva stezaljka para SbS → stezaljka + za napajanje dodatne opreme. |
| Minus (−) | Desna stezaljka para STOP → stezaljka − / 0 V za napajanje dodatne opreme. |
Ukupna struja koju troši priključena dodatna oprema ne smije prelaziti 100 mA. Napojni par STOP/SbS nemojte zamijeniti s kontaktom STOP ni naredbom za upravljanje korak po korak: beznaponski kontakt spaja se između dviju stezaljki svojeg para. BlueBUS fotoćelije napajaju se putem BlueBUS-a, a ne iz ovog pomoćnog para.

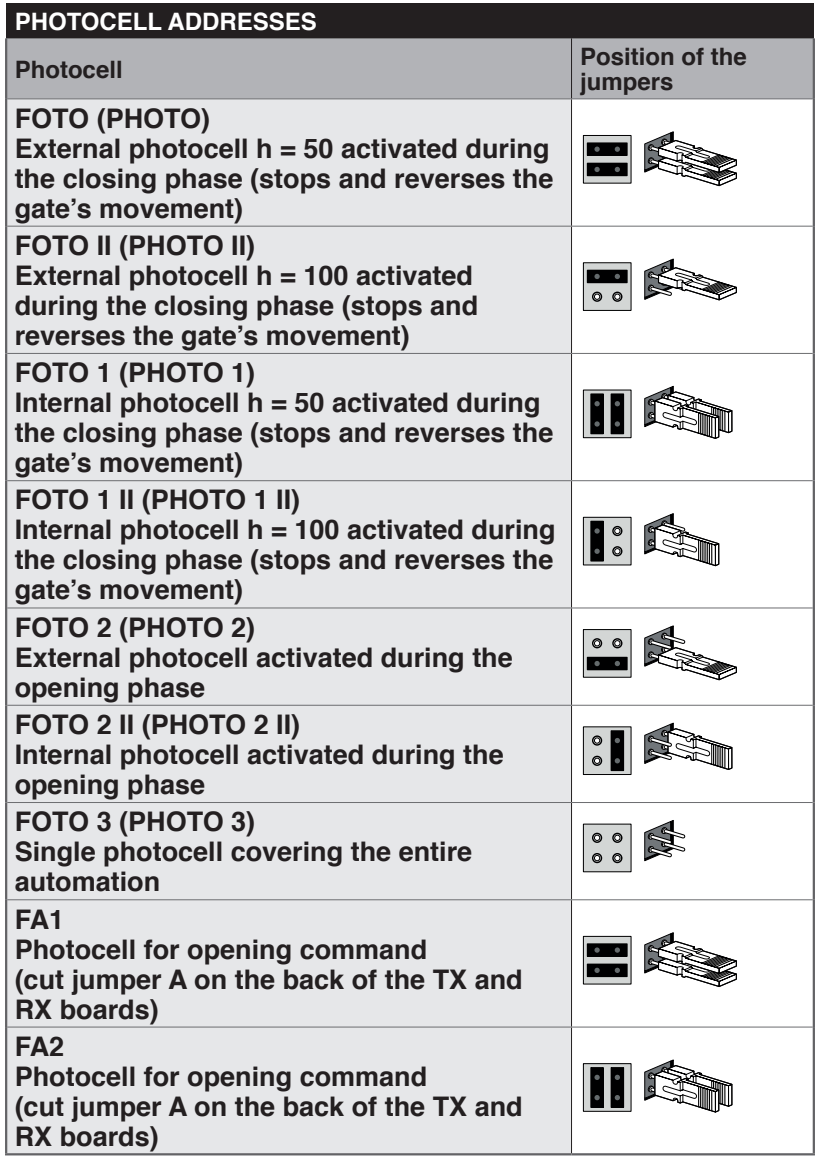

BlueBUS fotoćelije – adrese i provjera
TX i RX jednog para postavite istim premosnicima. Sljedeći par mora imati drugu adresu. Točne položaje premosnika potražite na stranici EPMB i na izvornoj slici u nastavku. Nakon dodavanja, uklanjanja ili promjene adrese uređaja provedite učenje uređaja i sigurnosna ispitivanja.
FOTO / FOTO II i FOTO 1 / FOTO 1 II štite pri zatvaranju; FOTO 2 / FOTO 2 II koriste se pri otvaranju. Podržane su i ostale prikazane konfiguracije FOTO 3 i FA1/FA2. FA1/FA2 su naredba za otvaranje, a ne automatski sigurnosna zaštita. Provjerite funkciju i položaj za konkretan ulaz.
Prvo pokretanje i učenje
Prije uključivanja moraju biti dovršeni sidrenje, ugradnja poluge s opremom, uravnoteženje, graničnici i ožičenje. Oslobodite područje kretanja. Nakon uključivanja provjerite pravilno treperenje BlueBUS-a, reakcije fotoćelija i jesu li svjetla ugašena u stanju mirovanja, u skladu s postavkama.
1. Učitavanje BlueBUS-a i STOP-a
- Istodobno držite OPEN + STOP/SET približno 3 s.
- Kad L1 i L2 počnu brzo treperiti, otpustite obje tipke.
- Pričekajte da postupak završi. STOP treba svijetliti, a L1 i L2 biti ugašene; L3 i L4 mogu zahtijevati učenje položaja.
Provedite postupak i ako na ploču nije priključen pribor. Nakon promjene uređaja ponovite učenje.
2. Položaji otvaranja i zatvaranja
- Deblokirajte motor, postavite polugu približno na 45° i blokirajte motor.
- Držite CLOSE + STOP/SET približno 3 s; otpustite kad kretanje započne.
- Rampa će izvršiti zatvaranje – otvaranje – zatvaranje. Provjerite doseže li rampa ispravne mehaničke graničnike.
- Ako kretanje ili graničnici nisu ispravni, odmah pritisnite STOP. Nakon popravka ponovite cijeli postupak; nedovršeno učenje nemojte smatrati dovršenom postavkom.
3. Automatsko učenje sila
Kad L5 i L6 trepere, dovršite postupak korisničkim naredbama: tri puna ciklusa otvaranja i zatvaranja bez prekida, sve dok se obje LED diode ne ugase. Tijekom ovog učenja funkcije automatskog zatvaranja privremeno su isključene. Učenje je potrebno i nakon promjene brzine ili usporavanja; provjerite dobivene sile i sigurnost.
Provjere prije redovne uporabe
Zasebno isprobajte otvaranje, zatvaranje, zaustavljanje, svaki upravljač i svaki sigurnosni uređaj. Provjerite usporavanje prije graničnika, ručno deblokiranje i uravnoteženje. Fotoćelije moraju reagirati duž cijelog zaštićenog područja; tehničar mora obaviti i propisana ispitivanja te izmjeriti sile udara. Korisniku predajte ključ, postupak deblokiranja i plan održavanja.
Programiranje upravljačke jedinice
OPEN ▲ otvara i pomiče odabir prema naprijed, STOP/SET ■ zaustavlja i potvrđuje, CLOSE ▼ zatvara i pomiče odabir u suprotnom smjeru. Sljedeće tablice koriste osam LED dioda L1–L8; ulazna LED dioda odabire parametar, a vrijednosna LED dioda njegovu postavku.
Razina I – uključivanje i isključivanje funkcija
- Držite STOP/SET dok L1 ne počne treperiti, a zatim otpustite tipku.
- Tipkama OPEN/CLOSE odaberite LED diodu željene funkcije.
- Kratkim pritiskom na STOP/SET promijenite stanje: kratko treperenje označava OFF, a dugo ON.
- Tipkama OPEN/CLOSE odaberite sljedeću funkciju i ponovno promijenite stanje tipkom STOP/SET. Ako se 10 s ne pritisne nijedna tipka, promjene se spremaju i programiranje završava.
| Funkcija i značenje | Stanje ON/OFF |
|---|---|
| L1 – Automatsko zatvaranje ON: nakon otvaranja i isteka postavljene stanke pokreće se zatvaranje. OFF: čeka sljedeću naredbu. Vrijeme se postavlja na razini II/L1. | ON = uključeno OFF = isključeno Tvornički: OFF |
| L2 – Zatvaranje nakon fotoćelije ON: nakon oslobađanja fotoćelije zatvara se nakon 5 s. Kad je automatsko zatvaranje isključeno, najprije dovršava otvaranje; kad je uključeno, otvaranje može završiti odmah nakon oslobađanja zrake. Naredba STOP poništava ovu funkciju za taj manevar. OFF: zatvaranjem upravlja funkcija automatskog zatvaranja i postavljena stanka. | ON = uključeno OFF = isključeno Tvornički: OFF |
| L3 – Uvijek zatvori ON: nakon ponovnog uspostavljanja napajanja zatvara ako utvrdi da je položaj otvoren; prije pokretanja treperi 3 s. OFF: ostaje u početnom položaju. | ON = uključeno OFF = isključeno Tvornički: OFF |
| L4 – Stanje pripravnosti ON: minutu nakon manevra isključuje BlueBUS i većinu LED-ica; nova naredba ponovno ih aktivira. Štedi energiju pri napajanju baterijom. OFF: način uštede energije je isključen. | ON = uključeno OFF = isključeno Tvornički: OFF |
| L5 – Dugo usporavanje ON: udvostručuje dionicu usporavanja pri otvaranju i zatvaranju. OFF: kratko usporavanje. Nakon promjene ponovno naučite sile. | ON = uključeno OFF = isključeno Tvornički: ON |
| L6 – Prethodno treperenje ON: signalna svjetiljka počinje treperiti 3 s prije pokretanja. OFF: istodobno s pokretanjem. | ON = uključeno OFF = isključeno Tvornički: OFF |
| L7 – Povećana osjetljivost ON: povećava osjetljivost prepoznavanja prepreka. Sila i brzina moraju se postaviti i ispitati zajedno. OFF: uobičajena osjetljivost. | ON = uključeno OFF = isključeno Tvornički: OFF |
| L8 – Smjer motora OFF: izvorna konfiguracija zatvaranja ulijevo. ON: zatvaranje udesno. Promijenite i mehaničku konfiguraciju te ponovno naučite položaje. | ON = uključeno OFF = isključeno Tvornički: OFF |
Razina II – podesivi parametri
- Držite STOP/SET dok L1 ne počne treperiti, a zatim otpustite.
- Tipkom OPEN/CLOSE odaberite ulaznu LED-icu parametra.
- Držite STOP/SET; nakon približno 3 s zasvijetlit će LED-ica vrijednosti. I dalje držite STOP/SET i tipkom OPEN/CLOSE odaberite novu vrijednost.
- Otpustite STOP/SET. Sljedeći parametar postavite na isti način; ako 10 s ne pritisnete nijednu tipku, programiranje će završiti.
Podebljane su osnovne tvorničke vrijednosti. Postavke već korištene upravljačke ploče mogu se razlikovati. Sile SBAR prilagođavaju se i postupkom učenja. Povijest L8 nema podesivu tvorničku vrijednost.
| Ulazna LED-ica – naziv i opis | LED-ice postavki – vrijednost |
|---|---|
| L1 – Vrijeme stanke Vrijedi kada je automatsko zatvaranje uključeno. Provjerite zadanu stanku na LED-ici vrijednosti svoje upravljačke ploče. | L1 – 5 s L2 – 10 s L3 – 20 s L4 – 40 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 200 s |
| L2 – Sekvenca korak po korak SbS Slijed naredbi za žični SbS i prvu radijsku naredbu. Način rada „prisutnost osobe” zahtijeva neprekidno držanje tipke za naredbu. | L1 – Otvori – stop – zatvori – stop L2 – Otvori – stop – zatvori – otvori L3 – Otvori – zatvori – otvori – zatvori L4 – Kondominijski način; naredba dulja od 2 s aktivira Stop L5 – Kondominijski način 2; naredba kraća od 2 s aktivira djelomično otvaranje L6 – Sekvenca korak po korak 2 L7 – Prisutnost osobe L8 – Poluautomatsko otvaranje, zatvaranje uz prisutnost osobe |
| L3 – Brzina motora Nakon promjene provedite automatsko učenje sila. | L1 – V1 – 30 % L2 – V2 – 47 % L3 – V3 – 65 % L4 – V4 – 82 % L5 – V5 – 100 % L6 – Otvaranje V3, zatvaranje V2 L7 – Otvaranje V4, zatvaranje V3 L8 – Otvaranje V5, zatvaranje V4 |
| L4 – Izlaz FLASH Funkcija mora odgovarati priključenom uređaju i njegovu naponu. XBA4 zahtijeva svjetla na krakovima. | L1 – Indikatorska lampica otvorenog kraka L2 – Aktivno kada je krak zatvoren L3 – Aktivno kada je krak otvoren L4 – Signalna svjetiljka L5 – Svjetla na krakovima L6 – Električna brava L7 – Elektromagnetska prihvatna ploča L8 – Indikatorska lampica servisa |
| L5 – Sila pri otvaranju Relativna osjetljivost upravljanja; postupak učenja može je promijeniti. Nemojte povećanjem sile nadomještati uravnoteženje. | L1 – Sila 1 – niska L2 – Sila 2 L3 – Sila 3 L4 – Sila 4 L5 – Sila 5 L6 – Sila 6 L7 – Sila 7 L8 – Sila 8 – visoka |
| L6 – Sila pri zatvaranju Nakon svake promjene provjerite sigurnost i udarne sile. | L1 – Sila 1 – niska L2 – Sila 2 L3 – Sila 3 L4 – Sila 4 L5 – Sila 5 L6 – Sila 6 L7 – Sila 7 L8 – Sila 8 – visoka |
| L7 – Obavijest o servisu Broj ciklusa do obavijesti o servisu. Ne zamjenjuje redovito održavanje. | L1 – 2 500 ciklusa L2 – 5 000 ciklusa L3 – 10 000 ciklusa L4 – 15 000 ciklusa L5 – 20 000 ciklusa L6 – 30 000 ciklusa L7 – 40 000 ciklusa L8 – 50 000 ciklusa |
| L8 – Povijest anomalija Prikaz samo posljednjih osam ciklusa; način prikaza. | L1 – Rezultat 1. ciklusa – najnoviji L2 – Rezultat 2. ciklusa L3 – Rezultat 3. ciklusa L4 – Rezultat 4. ciklusa L5 – Rezultat 5. ciklusa L6 – Rezultat 6. ciklusa L7 – Rezultat 7. ciklusa L8 – Rezultat 8. ciklusa |
Ako tijekom pauze, brzine, sile ili obavijesti o servisu trepere dvije susjedne LED-ice vrijednosti, trenutačna je vrijednost između njih. OPEN/CLOSE zaokružuje je na jednu od dostupnih razina. Treperenje L1 ili L8 može označavati vrijednost izvan raspona tablice. LED-ice tijekom kretanja prikazuju trenutačno opterećenje; to nije ista ljestvica kao postavka sile.
Nemojte velikom silom kompenzirati trenje, neispravnu ravnotežu ni prepreku. Nakon promjene sile ili brzine ponovite sigurnosna ispitivanja i mjerenje udarnih sila.
Daljinsko upravljanje i pričuvno napajanje
Radijski prijamnik umeće se u priključak SM dok su isključena mrežno napajanje i napajanje iz baterije. Samostalni motor ili kućište rampe ne uključuju automatski prijamnik i upravljač; provjerite opremu konkretnog kompleta. Trenutačni kompleti koriste OXIBD. Uparivanje, brisanje odašiljača i zaključavanje radijske memorije postavljaju se na prijamniku prema njegovim vlastitim uputama.
| Izlaz prijamnika u osnovnom načinu rada | Naredba |
|---|---|
| 1 | Postupno upravljanje SbS |
| 2 | Djelomično otvaranje |
| 3 | Otvaranje |
| 4 | Zatvaranje |
Daljinske upravljače NICE odaberite prema kodiranju prijamnika. Era One, Era Inti i MYGO s odgovarajućim kodiranjem uparuju se s pripadajućom obitelji; sama jednaka frekvencija ne potvrđuje kompatibilnost. Kombinaciju različitih kodiranja u jednoj memoriji nemojte procjenjivati samo prema nazivu odašiljača.

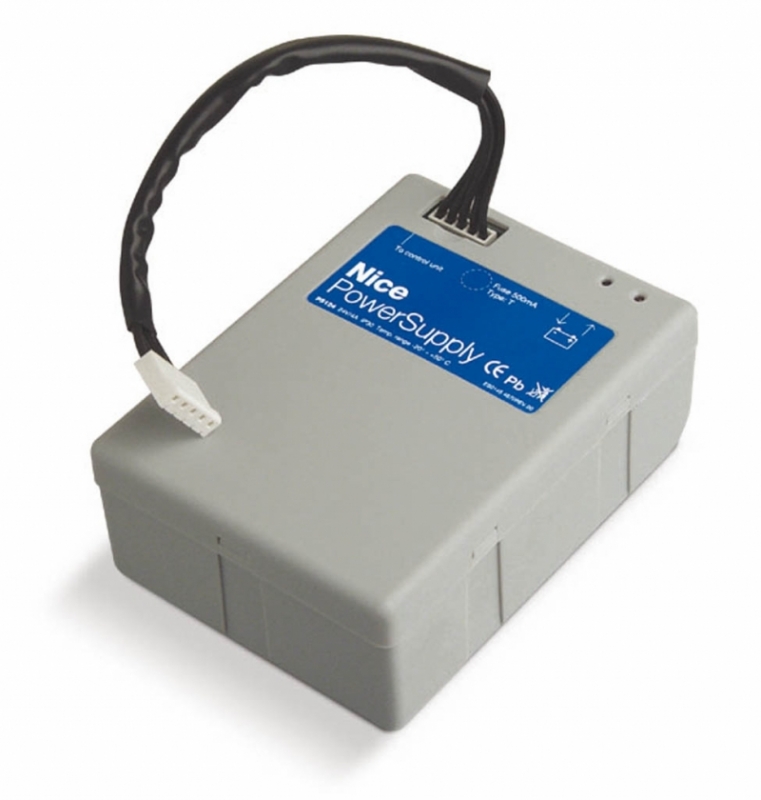

Pričuvna baterija PS124
PS124 je opcijska baterija od 24 V s mogućnošću punjenja. Omogućuje ograničen broj ciklusa tijekom nestanka struje; broj ovisi o napunjenosti, temperaturi i opterećenju. Priključuje se na predviđeni priključak baterije tek nakon montaže i programiranja. Prije priključivanja isključite mrežno napajanje, sigurno smjestite bateriju i nakon priključivanja ponovno uključite napajanje. Tijekom servisiranja odspojite i bateriju.
Upotrijebite isporučeni spojni kabel PS124: uži priključak ide na bateriju, a širi na ploču. Priključuje se na predviđeni priključak baterije, a ne na BlueBUS, FLASH ili pomoćni izlaz od 24 V. Kod originalnog isporučenog kabela PS124 ne određuje se polaritet +/−; upotrijebite oba predviđena priključka. Nemojte nasilno prepravljati priključke.
- Kad je mrežno napajanje isključeno, a napunjena baterija priključena, L2 na PS124 treba potvrditi napajanje automatike.
- Nakon uključivanja mrežnog napajanja L1 treba potvrditi punjenje. Ako je baterija prazna, ostavite sustav da se puni pa ponovite ispitivanje.
- Ispitajte cijeli ciklus na mrežnom napajanju, zatim isključite mrežno napajanje i provjerite otvaranje i zatvaranje na bateriji. Na pričuvnom napajanju brzina može biti manja.
- Nakon ispitivanja ponovno uključite mrežno napajanje.
U slučaju isključivo solarnog napajanja Solemyo SYKCE30 električna mreža ne smije istodobno biti priključena na pogon. Pri odabiru sustava i priključivanju PSY24 treba uzeti u obzir konkretnu ploču, broj ciklusa, dodatnu opremu i lokalne uvjete osvjetljenja.
Dijagnostika i otklanjanje poteškoća
Kratki bljeskovi signalne svjetiljke pojavljuju se u dvije jednake skupine, razdvojene približno 1 s. Prebrojite bljeskove u jednoj skupini. BlueBUS tijekom uobičajenog rada treperi jednom u sekundi; dva brza bljeska potvrđuju promjenu ulaza.
| Bljeskovi | Značenje i što provjeriti |
|---|---|
| 2 | Fotoćelija blokira kretanje. Uklonite prepreku, očistite i podesite TX/RX; provjerite adrese. |
| 3 | Povećani otpor / aktiviranje ograničenja sile. Provjerite mehaniku i uravnoteženost; nemojte naslijepo povećavati silu. |
| 4 | Aktiviranje STOP-a. Provjerite kontakt ili otporni krug; nemojte premošćivati sigurnosni ulaz zbog kvara. |
| 5 | Pogreška unutarnjih parametara. Odspojite sve izvore napajanja pa ih ponovno priključite. Ako se pogreška nastavi, tehničar može izvršiti resetiranje i zatim ponovno učenje; ako to ne pomogne, potreban je servis ploče. |
| 6 | Prekoračena učestalost ciklusa. Pričekajte nekoliko minuta i pridržavajte se dopuštenog broja ciklusa. |
| 7 | Unutarnji električni kvar. Odspojite mrežno napajanje i bateriju; ako se kvar ponavlja, potreban je servis ploče ili ožičenja motora. |
| Simptom / LED | Postupak |
|---|---|
| BlueBUS ne svijetli | Provjerite dovod napajanja i osigurače. Zamjenu obavljajte bez napajanja, nakon uklanjanja uzroka, uvijek istom vrstom i vrijednošću. |
| BlueBUS stalno svijetli | Ozbiljna pogreška. Odspojite mrežno napajanje i bateriju na nekoliko sekundi, pa ponovno priključite napajanje. Ako se stanje nastavi, potrebna je servisna intervencija na ploči. |
| STOP ne svijetli | STOP ne odgovara naučenom sigurnom stanju. Provjerite priključeni uređaj i učenje. |
| L1 + L2 trepere | Potrebno je naučiti priključene uređaje. |
| L3 + L4 trepere | Potrebno je naučiti položaje / putanju. |
| Daljinski upravljač svijetli, pogon ne reagira | Provjerite bateriju, kompatibilno kodiranje i memoriranje u prijamniku. |
| SbS / OPEN / CLOSE stalno svijetli | Upravljački kontakt može ostati zatvoren; provjerite tipkalo, relej i ožičenje. |
L5 + L6 trepere tijekom učenja sila. U slučaju električne pogreške s brzim treperenjem L1 provjerite je li deblokada zaključana; L2 može upozoravati na predugo kretanje kraka. Osigurači prikazane ploče: F1 = T1 A, F2 = T1,6 A; pridržavajte se i oznaka na konkretnoj ploči.
Povijest posljednjih osam ciklusa
- Uđite u programiranje putem STOP/SET, a tipkom OPEN/CLOSE odaberite ulaznu LED L8.
- Držite STOP/SET približno 3 s. Svjetleće LED-ice vrijednosti označavaju cikluse s anomalijom; L1 je najnoviji, a L8 osmi.
- Dok držite STOP/SET, tipkom OPEN/CLOSE odaberite odgovarajući ciklus. LED prikazuje broj bljeskova koji označavaju pogrešku, prema gornjoj tablici.
- Otpustite STOP/SET i pričekajte da se izbornik zatvori.
Reset upravljačke jedinice
Reset briše prilagođene postavke ploče. Radijska memorija briše se zasebno na prijamniku. Ovim se postupkom ne brišu smjer motora ni broj izvršenih ciklusa.
- Dok je rampa zaustavljena, držite OPEN + CLOSE približno 3 s, dok se ne upale L1–L8.
- Otpustite obje tipke. Brzo treperenje svih LED-ica približno 3 s potvrđuje reset.
- Nakon vraćanja tvorničkih parametara trepere L1 i L2. Ponovno naučite uređaje, položaje i sile te provedite sigurnosne provjere.
Ručno deblokiranje u slučaju nestanka struje
Prije deblokiranja zaustavite automatiku i pridržite krak. U slučaju nepravilne ravnoteže može se pokrenuti sam od sebe.

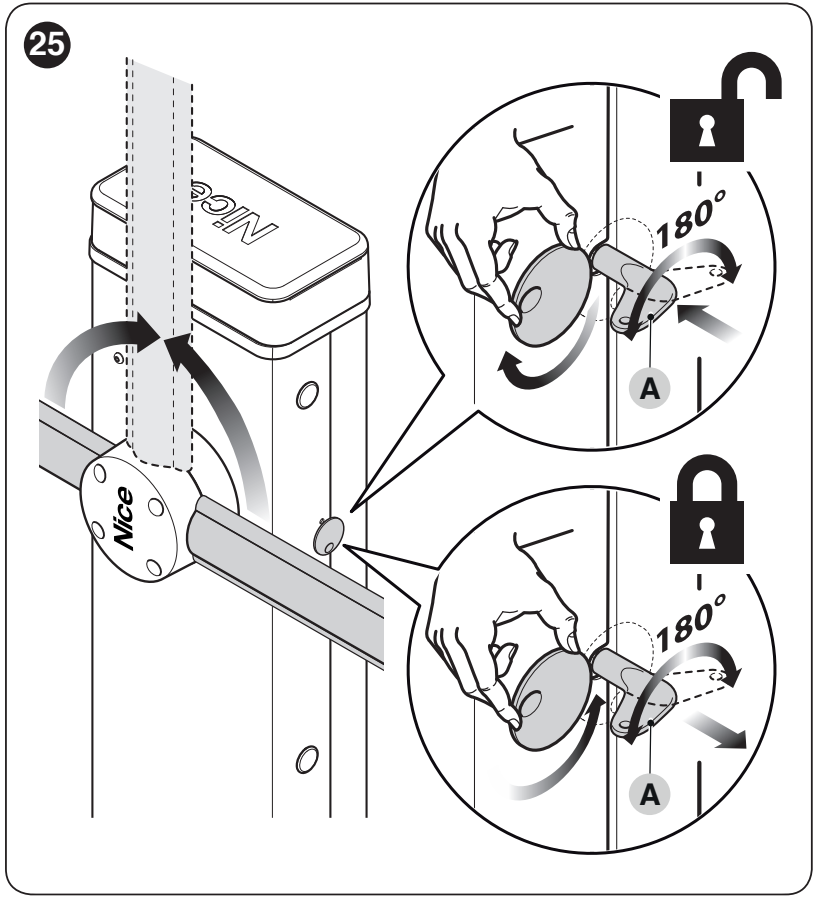

- Okrenite poklopac otvora za ključ, umetnite ključ i okrenite ga za 180° prema prikazu.
- Ručno pomaknite krak, uz slobodnu i sigurnu putanju.
- Za blokiranje vratite ključ u početni položaj, izvadite ga i zatvorite poklopac otvora. Prije sljedeće naredbe provjerite je li ponovno zaključan.
Održavanje i sigurna uporaba
Servisirajte najkasnije nakon 6 mjeseci ili 20 000 ciklusa, ovisno o tome što nastupi prije. U zahtjevnim uvjetima rada skratite interval. Obavijest o servisu ne zamjenjuje redovitu provjeru.
- Prije zahvata odspojite mrežno napajanje i rezervnu bateriju.
- Provjerite sidrenje, koroziju, vodiče i krak, oprugu, nosač, graničnike i uravnoteženost. Zamijenite oštećene dijelove.
- Očistite fotoćelije, provjerite njihovu reakciju i ručnu deblokadu. Nakon servisa ponovite sigurnosne provjere.
- Daljinske upravljače držite izvan dohvata djece. Ne zadržavajte se u putanji kretanja i ne upotrebljavajte uređaj kojem je potreban popravak.
Obavijest o servisu i poništavanje servisnog brojača
Uđite u programiranje razine II i odaberite ulaznu LED L7. Držite STOP/SET približno 3 s, dok se ne prikaže LED vrijednosti, i držite ga tijekom sljedećih koraka. Kratkim istodobnim pritiskom na OPEN + CLOSE prikazuje se iskorišteni udio ograničenja: jedan bljesak = približno 10 %. Nakon servisa, na istom parametru držite STOP/SET i istodobno OPEN + CLOSE najmanje 5 s; brzo treperenje potvrdit će poništavanje brojača. Zatim otpustite STOP/SET. Time se ne brišu odašiljači niti se zamjenjuje potpuni reset.
| Prekoračenje postavljenog ograničenja | Signal |
|---|---|
| Manje od 80 % | Uobičajeno treperenje signalne svjetiljke; servisna kontrolna lampica svijetli 2 s pri otvaranju. |
| Približno 81–100 % | Signalna svjetiljka svijetli 2 s na početku kretanja; servisna kontrolna lampica treperi tijekom ciklusa. |
| Više od 100 % | Signalna svjetiljka svijetli 2 s na početku i na kraju; servisna kontrolna lampica stalno treperi. |
Servisna kontrolna lampica radi samo pri odgovarajućoj postavci izlaza. Uređaj i baterije na kraju životnog vijeka predajte na odgovarajuće mjesto za prikupljanje; ne odlažite ih u kućni otpad.
Čimbenici koji utječu na vijek trajanja
Vijek trajanja ovisi o opremi i načinu rada. Zbrojite relevantne indekse iz tablice; kod alternativnih razina brzine i sile upotrijebite samo odabranu razinu.
| Utjecaj | Indeks |
|---|---|
| Osvijetljenost kraka XBA4 | 15 % |
| Brzina | V3/V4: 5 %; V5: 20 % |
| Prekid fotoćelijom u više od 10 % ciklusa | 15 % |
| Prekid STOP-om u više od 10 % ciklusa | 25 % |
| Kočenje | 10 % |
| Sila 5/6 ili 7/8 | 10 % za odabranu skupinu |
| Salinitet | 10 % |
| Prašina i pijesak | 10 % |
| Temperatura iznad 40 °C ili ispod 0 °C | 15 % |
Pronađite zbroj na vodoravnoj osi grafikona, a s krivulje očitajte okvirni broj ciklusa. Rezultat pretpostavlja pravilnu montažu i održavanje; nije riječ o jamstvu ni servisnom intervalu.
Tehničke značajke rampe NICE SBAR
| Parametar | Vrijednost |
|---|---|
| Model / upravljanje | SBAR bez kraka / XBA20 R10 |
| Mrežno napajanje | 230 V AC, 50/60 Hz |
| Motor | 24 V DC |
| Potrošnja struje | 1 A, kataloški podatak |
| Snaga | Najviše 300 W pri pokretanju; 200 W pri nazivnom momentu |
| Moment | 100 Nm pri pokretanju / 25 Nm nazivni |
| Vrijeme otvaranja | ≥ 4 s; s XBA4 > 5 s |
| Maks. učestalost ciklusa | 100 ciklusa/h; s XBA4 80 ciklusa/h, pri nazivnom momentu |
| Stupanj zaštite / izolacijski razred | IP44 / I, sa zaštitnim uzemljenjem |
| Radna temperatura | −20 do +50 °C |
| Dimenzije ormarića kataloga | 330 × 180 × 1 180 mm (širina × dubina × visina) |
| Težina prema katalogu | 46 kg |
| Rezervno napajanje | PS124, opcionalno |
Prije sidrenja izmjerite konkretan ormarić i položaj otvora; prostor za montažu mora obuhvaćati i nosač te pristup poklopcu. Tehničke vrijednosti procjenjujte zajedno s rukom, njezinom opremom i uravnoteženjem.
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
