Opis proizvoda NICE SNA3 – zamjenska upravljačka jedinica za pogone NICE Spinbus SN6031
Upravljačka jedinica NICE SNA3 kompatibilna je s pogonima za garažna vrata NICE Spinbus SN6031. Uključuje priključak tipa SM za spajanje radijskog prijamnika (SMXI, OXI, ...) iz daljinskih upravljača (Flor, Era Flor, Era One, Era Inti, ...).
Podržava tehnologiju BlueBus, koja omogućuje jednostavno spajanje dodatnih uređaja (fotoćelije, signalna svjetiljka, čitači kartica, ključne sklopke, itd.) uz pomoć samo dvožilnog kabela, pri čemu nije potrebno paziti na polaritet.
Zahvaljujući tehnologiji 24V prikladna je i za solarni sustav NICE Solemyo, koji omogućuje napajanje i na lokacijama bez pristupa izvoru električne energije. Također je moguće upravljačku jedinicu napajati iz pričuvne baterije NICE PS124, koja nekoliko sati nakon nestanka struje omogućuje izvođenje nekoliko ciklusa otvaranja i zatvaranja garažnih vrata. U stanju pripravnosti upravljačka jedinica s priključenim prijamnikom upravljačkog signala troši samo 2 W (pri napajanju iz baterije PS124, odnosno solarnog sustava Solemyo, potrošnja iznosi samo 0,1 W).
Podržava tehnologiju NICE Opera. Dijagnostika pomoću signalne svjetiljke.
Nakon procjene duljine krila automatski se postavljaju intervali ubrzavanja i usporavanja pri otvaranju i zatvaranju; moguće je podesiti i silu, brzinu itd.; pogledajte programiranje upravljačke jedinice pogona. Otkrivanje prepreka tijekom cijelog kretanja krila vrata osigurava siguran rad motora.
Upravljačka jedinica NICE SNA3 prikladna je za klimatske uvjete u Slovačkoj i ispunjava sve europske sigurnosne norme.
Dodatna oprema kompatibilna s upravljačkom jedinicom NICE SNA3
Preporučujemo da uz upravljačku jedinicu kupite i kompatibilnu dodatnu opremu po izboru:
| Što | Zašto | Vrsta |
|---|---|---|
| Signalna svjetiljka | Signalna svjetiljka signalizira kretanje vrata bljeskanjem – prikladna je za izlaze s lošom preglednošću. Uz to ima ugrađenu antenu koja omogućuje veći domet daljinskog upravljača. | |
| Fotoćelije | Pri zatvaranju otkrivaju prepreku i zaustavljaju kretanje – vrata neće udariti u automobil ni u osobu. | - MoonBUS (MOFB) |
| Daljinski upravljač |
Za daljinsko upravljanje vratima. |
- FloR (Flo2R-s, Flo4R-s) |
| Prijamnik | Potreban za daljinsko upravljanje vratima. | - OXI - SMXI |
| Antena | Za bolji domet daljinskog upravljača. | - ugrađena u signalnu svjetiljku LUCYB, MLBT - samo antena ABFKIT, ili ABF |
| Tipkovnica | Ako zaboravite daljinski upravljač ili vam dolazi mnogo vozila ili osoba, a ne želite svakome dati upravljač ni svaki put otvarati vrata ručno. | - MOTXR |
Priručnik za upravljačku jedinicu NICE SNA3 i pogon NICE Spinbus SN6031
Priručnik upravljačke jedinice NICE SNA3 i pogona NICE Spinbus SN6031 preuzmite ovdje:
Priručnik za upravljačku jedinicu NICE SNA3 i pogon NICE Spinbus SN6031
Spajanje upravljačke jedinice NICE SNA3 pogona NICE Spinbus SN6031
...na električnu mrežu
Jednostavno uključite pogon u utičnicu.
...dodatnih uređaja
Upozorenje: Prije spajanja, odspajanja ili promjene spojeva dodatnih uređaja obavezno isključite napajanje, bilo na osiguraču, vađenjem osigurača napajanja, odnosno odspajanjem pomoćne baterije.
Upravljačka jedinica NICE SNA3 pogona NICE Spinbus SN6031 omogućuje sljedeće ulaze i izlaze za dodatne uređaje:
| Ulaz/izlaz | Opis | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

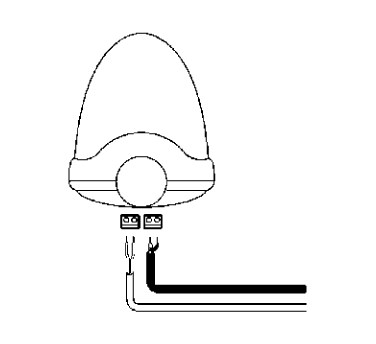

Programabilni izlaz čije se ponašanje može podesiti programiranjem razine II za L4, vidi Programiranje razine II, L4 – izlazni indikator. Možete ga programirati za sljedeće uređaje:
|
|||||||||||||
| Ulaz za paralelno spajanje kompatibilnih uređaja koji koriste tehnologiju BlueBUS pomoću dvožilnog kabela kojim se prenose i električno napajanje i komunikacijski signal. | |||||||||||||
| STOP (Zaustavljanje) |
Ulaz za uređaje koji zaustavljaju kretanje vrata. Moguće je spojiti sljedeće uređaje:
|
||||||||||||
| Ulaz za uređaje koji upravljaju kretanjem vrata korak po korak (vidi Upravljanje kretanjem vrata korak po korak). Moguće je spojiti normalno otvorene uređaje (NO). | |||||||||||||
| OPEN (Otvoriti) |
Ulaz za uređaje koji upravljaju otvaranjem vrata (vidi Otvaranje vrata). Moguće je priključiti uređaje s normalno otvorenim kontaktom (NO). | ||||||||||||
| AERIAL (Antena) |
ulaz za antenu radijskog prijamnika. Antena je obično ugrađena u signalnu svjetiljku, npr. NICE LUCYB, NICE MLBT, ili se može upotrijebiti zasebna vanjska antena NICE ABFKIT. |

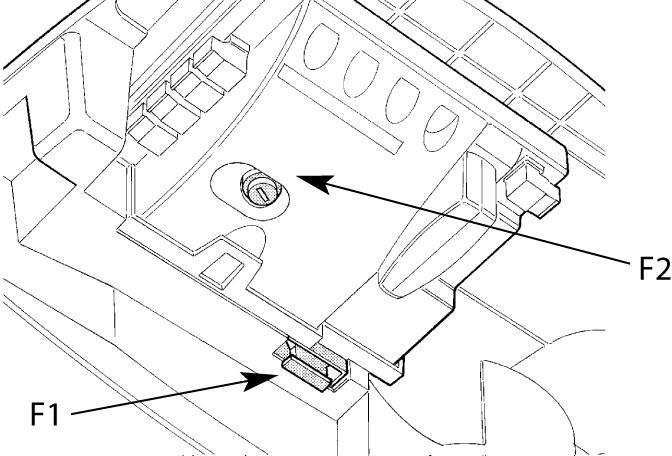

Osigurači pogona
 |
U pogonu nalaze se dva osigurača:
|

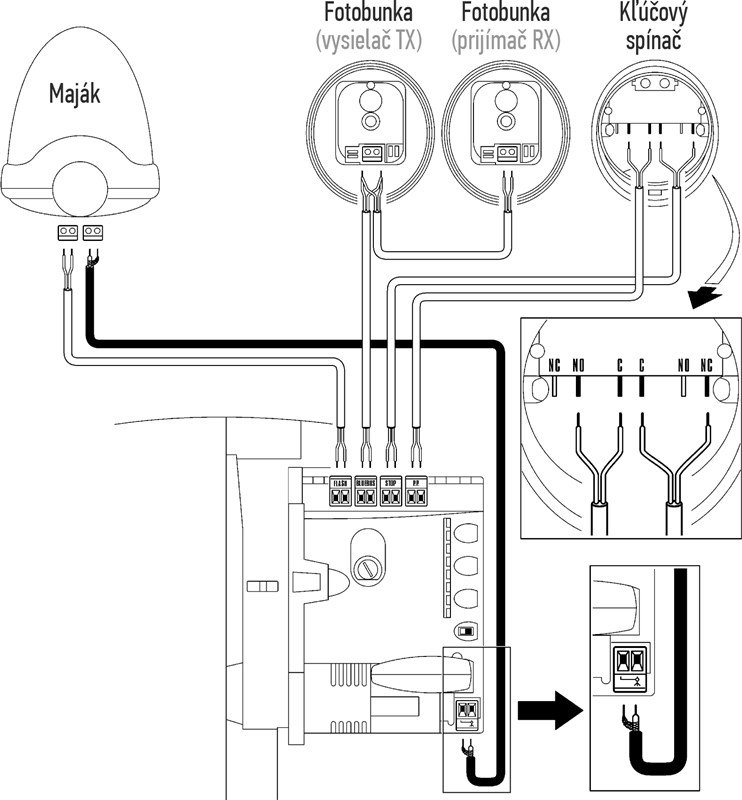

Standardna shema ožičenja:

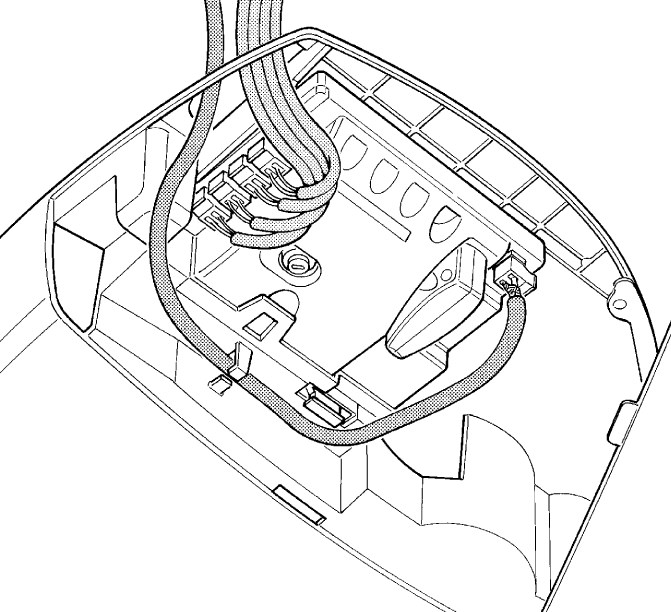

Ožičenje
Kabele dovedite do upravljačke jedinice i spojite ih na sljedeći način:

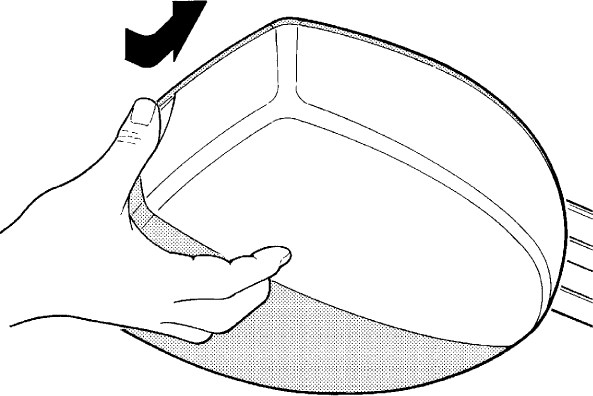

| 1. Pritisnite bijeli poklopac i zakrenite ga | 2. Provucite kabele kroz otvor, kabel antene provucite bočno kroz ušicu i spojite sve kabele. |
|---|---|
 |
 |
Fotoćelije pogona
Vrlo jednostavna za korištenje tehnologija BlueBUS omogućuje napajanje i upravljanje do 6 parova fotoćelija pomoću dvožilnog kabela.
SPAJANJE VIŠE PAROVA FOTOĆELIJA NICE MOFB U PODATKOVNU MREŽU NICE BLUEBUS

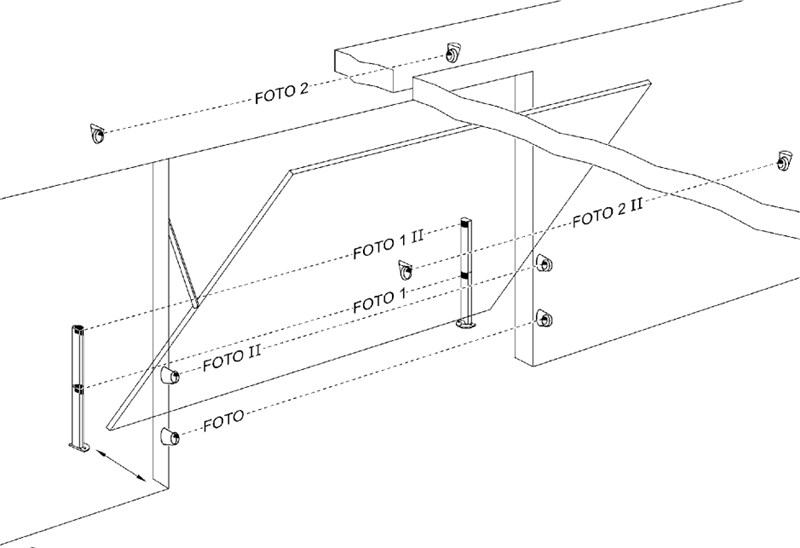

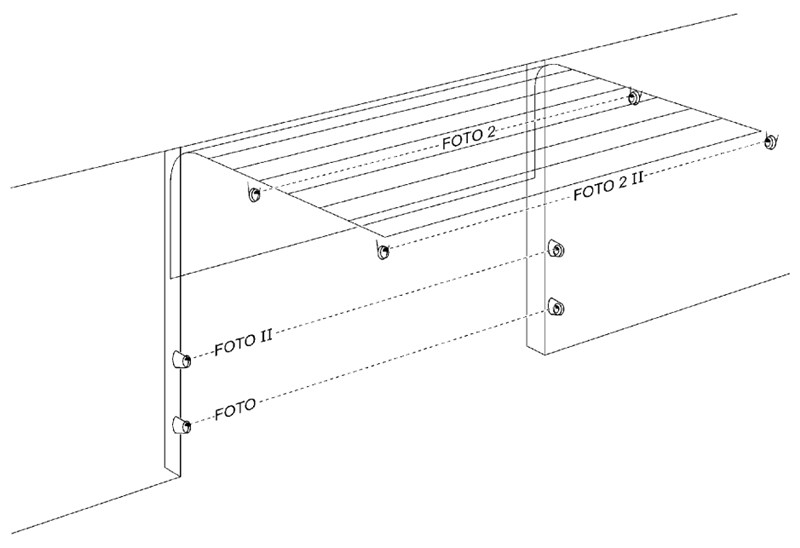

Fotoćelije postavite oko vrata ili vratnica prema primjerima rasporeda za potpuno spajanje te podesite premosnike prema tablici premosnika fotoćelija NICE MOFB pogona vrata. Kako bi se izbjegle smetnje između pojedinih parova postavljenih blizu jedan drugome, potrebno je, prema ovim primjerima rasporeda, pridržavati se usmjerenja odašiljača TX i prijamnika RX. Fotoćelije spojite paralelno prema slici (polaritet nije potrebno poštovati):
Primjer spajanja fotoćelija
| Sekcijska garažna vrata | Garažna vrata s podiznim krilom |
|---|---|
 |
 |
Ako želite da fotoćelije funkcioniraju kao otvarači vrata (vidi FA1 i FA2 na slici), tj. ako vozilom prođete između njihovih optičkih osi kako bi otvorile vrata, potrebno je prekinuti spoj A na odašiljaču TX i prijamniku RX, vidi sliku:
Tablica premosnika fotoćelija NICE MOFB pogona vrata
 |
Spajanje više parova fotoćelija u sustav BlueBUS izvodi se podešavanjem različitih kombinacija premosnika, pri čemu svaki priključeni par mora imati jedinstvenu kombinaciju premosnika. Potrebno je osigurati da se u jednoj podatkovnoj mreži BlueBUS ne nalaze dva para s istom kombinacijom. Premosnik treba podesiti na istu vrijednost na odašiljaču TX i prijamniku RX unutar istog para fotoćelija. Ako se za vrstu premosnika koristi samo jedan premosnik, drugi uvijek odložite u slijepi pretinac, kao što je prikazano na slici lijevo. |
| Oznaka para fotoćelija | Premosnik – kombinacija premosnika |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 POZOR, NEDOPUŠTENA KONFIGURACIJA! |
 |
|
FA1 |
 |
|
FA2 |
 |
Ako je fotoćeliju potrebno zamijeniti iz bilo kojeg razloga, dovoljno je na njoj postaviti isti premosnik kao na izvornoj fotoćeliji i nije potrebno provesti fazu prepoznavanja uređaja.

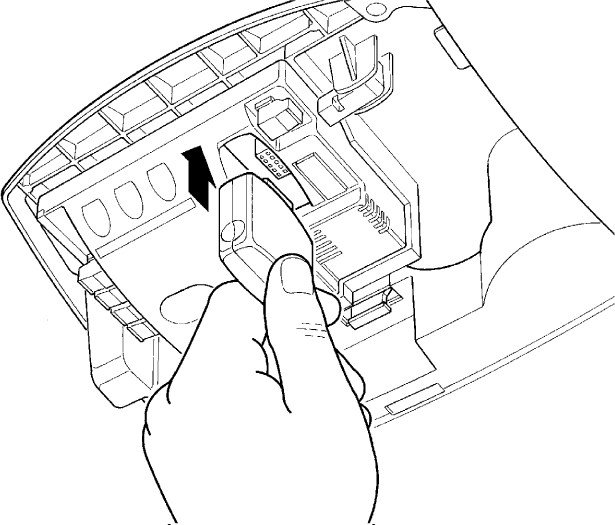

Radio-prijamnik za pogone
 |
Upravljačka jedinica SNA3 pogona NICE Spinbus SN6031 ima SM priključak za spajanje vanjskog radio-prijamnika (npr. NICE OXI, NICE SMXI). Ovaj je prijamnik nužan za primanje naredbi koje šalju daljinski upravljači, stoga je nužan za daljinsko upravljanje kliznim vratima daljinskim upravljačem. |
Uparivanje daljinskih upravljača s pogonom
Posjetite naš vodič za uparivanje daljinskog upravljača s pogonom, ili kliknite na:
Prepoznavanje priključenih uređaja pogona
Nakon svakog spajanja, odspajanja ili promjene spoja dodatnih uređaja na ulazima BlueBUS i STOP mora se provesti faza prepoznavanja dodatnih uređaja. Pogon će vas sam upozoriti da je potrebno provesti ovaj postupak tako što će LED diode L1 i L2 treperiti.
 |
|
Prepoznavanje duljine krila vrata
Kako bi se osigurao ispravan rad kretanja vrata (osobito izračun putanje ubrzavanja i usporavanja te djelomičnog otvaranja), pogon mora sam utvrditi duljinu krila vrata. Tijekom ovog postupka pogon će pomaknuti vrata od jednog graničnika do drugog i utvrditi njihovu duljinu.
 |
|
Programiranje pogona
Upravljačka jedinica SNA3 pogona Spinbus SN6031 omogućuje programiranje više funkcija, bilo uključivanjem/isključivanjem funkcije programiranjem razine I., bilo postavljanjem unaprijed zadane vrijednosti parametra programiranjem razine II.

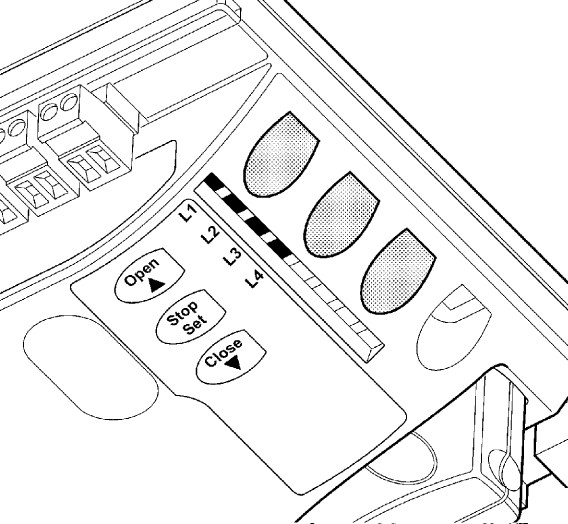

Upravljačka jedinica SNA3 ima tri tipke za upravljanje pogonom i njegovo programiranje:
 |
Tipka | Upotreba |
|---|---|---|
| Otvori | Gumb omogućuje pogonu da zada naredbu za otvaranje vrata. Također služi za pomicanje vrijednosti programiranog parametra prema gore tijekom programiranja. | |
| Stop/Set | Gumb omogućuje pogonu da zada naredbu za zaustavljanje vrata. Prvim pritiskom i držanjem tijekom 5 sekundi ulazite u programiranje razine I. Sljedećim pritiskom i držanjem ulazite u programiranje razine II. za trenutačnu LED žaruljicu. | |
| Zatvori | Gumb omogućuje pogonu da zada naredbu za zatvaranje vrata. Također služi za pomicanje vrijednosti programiranog parametra prema dolje tijekom programiranja. |
Programiranje – razina I.
Na razini I programiranjem se uključuje/isključuje određena funkcija. Ako je neka funkcija uključena, odgovarajuća LED žaruljica na upravljačkoj jedinici svijetli. Sve su funkcije tvornički isključene.
Programiranje razine I pokreće se držanjem gumba „Stop/Set” otprilike 5 sekundi, dok LED L1 ne počne treperiti. Zatim gumbima „Otvori” i „Zatvori” pomičete trenutačnu LED žaruljicu prema gore, odnosno dolje. Za svaku radnju imate 10 sekundi; u suprotnom će pogon izaći iz načina programiranja. Kada trepćuća LED žaruljica dođe iznad LED žaruljice funkcije koju želite uključiti/isključiti, jednim pritiskom gumba „Stop/Set” ubrzajte (funkcija uključena) ili usporite (funkcija isključena) treperenje, a zatim pričekajte da pogon nakon 10 sekundi izađe iz načina programiranja. Ako je sve prošlo kako treba, odgovarajuća LED žaruljica uključene funkcije ostat će svijetliti.
Popis funkcija koje se mogu programirati i uključiti:
| LED | Funkcija | Opis |
|---|---|---|
| L1 | Automatsko zatvaranje |
Nakon određenog vremena (koje se postavlja u odjeljku „Programiranje razine II. – Trajanje stanke”) od otvaranja vrata, vrata će se početi automatski zatvarati. Ako je funkcija isključena, vratima se može upravljati samo naredbom s daljinskog upravljača za vrata i sl. |
| L2 | Zatvaranje nakon prekida fotoćelija |
Ova funkcija omogućuje da vrata ostanu otvorena samo onoliko dugo koliko je potrebno za prolazak vozila. Nakon što se fotoćelije oslobode (vozilo prođe kroz prolaz), vrata će se nakon 5 sekundi početi sama zatvarati. Ova funkcija ima dva načina rada, ovisno o tome je li uključeno automatsko zatvaranje (vidi prethodnu funkciju). Automatsko zatvaranje uključeno – vrata će se zaustaviti nakon što se fotoćelije oslobode, a nakon 5 sekundi počet će se zatvarati. To znači da se možda neće otvoriti do kraja. |
| L3 | Snaga motora |
Ova funkcija utječe na osjetljivost motora na prepreke. Ako je ova funkcija isključena, pogon je manje osjetljiv, što je prikladno za veća i teža vrata.. Ako su vaša vrata mala i lagana, ovu funkciju možete uključiti.. |
| L4 | Stanje pripravnosti |
Ova funkcija omogućuje smanjenje potrošnje električne energije na minimum. Idealna je za napajanje iz međuspremničke baterije (npr. NICE PS124). Ako je funkcija aktivna, upravljačka jedinica isključit će se jednu minutu nakon posljednjeg pomicanja vrata ulaz BlueBUS (a time i sve uređaje priključene na njega), sve LED žaruljice osim LED žaruljice BlueBUS, koja će sporo treperiti. U tom će se stanju upravljačka jedinica najprije ponovno pokrenuti ako stigne naredba, a tek će je potom izvršiti. |
Programiranje – razina II.
Na razini II programiranjem se postavljaju vrijednosti pojedinih funkcija (te se funkcije razlikuju od onih u odjeljku razine I.).
Zaboravite na programiranje razine I. Programiranje razine II pokreće se držanjem gumba „Stop/Set” otprilike 5 sekundi, dok ne počne treperiti LED L1. Zatim gumbima „Otvori” i „Zatvori” pomičete trenutačnu LED žaruljicu prema gore, odnosno dolje. Za svaku radnju imate 10 sekundi; u suprotnom će pogon izaći iz načina programiranja. Kada trepćuća LED žaruljica dođe iznad LED žaruljice funkcije čiji parametar želite postaviti, pritisnite i držite gumb „Stop/Set” kako biste otvorili postavke odgovarajuće LED žaruljice. LED žaruljica koja ostane svijetliti (i dalje držite „Stop/Set”) označava trenutačnu vrijednost parametra. Tu vrijednost možete povećati, odnosno smanjiti pomoću gumba „Otvori”, odnosno "Zatvori” (i dalje držite gumb „Stop/Set”), zatim otpustite gumb „Stop/Set” i pričekajte da pogon nakon 10 sekundi izađe iz načina programiranja. Kako biste provjerili je li sve prošlo kako treba, ponovite postupak, ali nemojte mijenjati vrijednost parametra.
Popis funkcija koje se mogu programirati i podesiti:
|
Ulazna LED žaruljica — Naziv |
LED žaruljica postavke — vrijednost |
|---|---|
| L1 — Trajanje stanke Ako je vrijednost „Automatsko zatvaranje“ u programiranju razine I. |
L1 — 10 sekundi L2 — 20 sekundi L3 — 40 sekundi L4 — 80 sekundi |
|
Postavlja redoslijed kretanja vrata koji se odvija ponovnim pritiskom, primjerice, tipke na daljinskom upravljaču za vrata ili aktiviranjem putem ulaz STEP-BY-STEP (označava se i kao P.P., ili Korak-po-korak). |
L1 — Otvori/Zaustavi/Zatvori/Zaustavi L2 — Otvori/Zaustavi/Zatvori/Otvori L3 — Zajednički način rada L4 — Držanje tipke |
|
Postavlja brzinu kretanja vrata tijekom normalnog rada (ne pri pokretanju i zaustavljanju vrata). |
L1 — Vrlo sporo (55 %) L2 — Sporo (70 %) L3 — Srednje (85 %)) L4 — Brzo (100 %) |
|

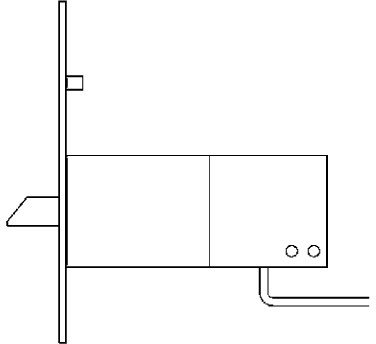

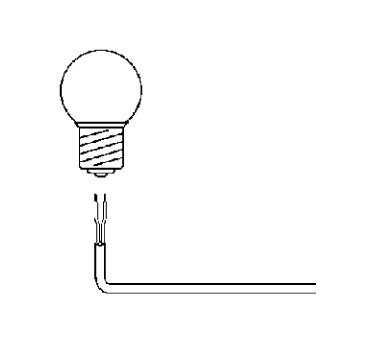

Postavlja kada se na izlaz FLASH šalje signal. |
L1 — Indikator otvorenih vrata L2 — signalno svjetlo L3 — Elektromehanička brava L4 — Elektromagnetska brava |

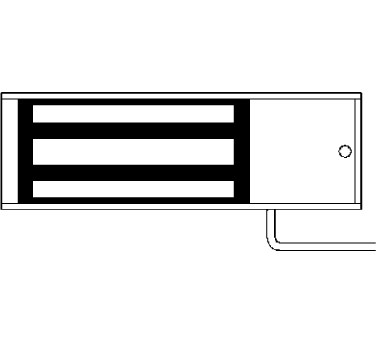

Priključivanje dodatnih vanjskih uređaja na pogon
 |

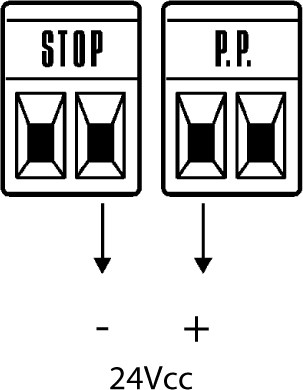

Ako na pogon trebate priključiti dodatne uređaje koji zahtijevaju vanjsko napajanje (npr. indikacijsku rasvjetu, ključnu sklopku, magnetske kartice i sl.), priključite uređaj prema slici. Izlazni napon iznosi 24 V DC, od −30 % do +50 %, uz maksimalnu struju od 100 mA. |
Posebne funkcije pogona
Trajno otvorena vrata
Ako naredba na ulaz STEP-BY-STEP (koji se označava i kao P.P. ili korak-po-korak) traje dulje od 3 sekunde, upravljačka jedinica držat će vrata otvorenima dok god traje naredba. Ova se funkcija korisno može primijeniti u kombinaciji s vremenskim prekidačem.
Prisilno pokretanje
Ako neki sigurnosni uređaj zakaže ili se, primjerice, u snopu fotoćelija nađe nepremostiva prepreka pa se vrata iz sigurnosnih razloga ne mogu pokrenuti, moguće je aktivirati način rada „Držanje tipke”, trajno u Programiranje razine II. u postavci L2 — Način korak-po-korak na vrijednost L4 — Držanje tipke, ili privremeno:
- Zadajte naredbu vratima (daljinskim upravljačem, ključnom sklopkom i sl.)
- Ako postoji problem, vrata se neće pomaknuti, a signalno svjetlo vjerojatno će signalizirati pogrešku.
- Zato ponovno zadajte naredbu i držite je unutar 3 sekunde od prethodne naredbe.
- Dok držite naredbu, vrata će se kretati; čim je otpustite, zaustavit će se.
Rješavanje problema s pogonom
Ako vam je bilo što nejasno ili imate bilo kakav drugi problem, slobodno se obratite našoj tehničkoj podršci za pogone NICE.
Ovisno o vrsti problema
Tijekom montaže (ili u slučaju kvara pogona) možete naići na neki od sljedećih problema:
|
Problem |
Moguće rješenje |
|---|---|
|
Vrata ne reagiraju na naredbu daljinskog upravljača, a LED dioda na daljinskom upravljaču ne svijetli. |
Provjerite jesu li baterije daljinskog upravljača pogona ispravne; ako nisu, zamijenite ih. Upute potražite u priručniku za konkretni upravljač. |
|
Vrata ne reagiraju na naredbu daljinskog upravljača, ali LED dioda na daljinskom upravljaču svijetli. |
Provjerite je li daljinski upravljač spremljen u memoriju prijamnika ispravan, odnosno pokušajte daljinski upravljač ponovno pohraniti. |
|
Vrata se ne pomiču, a LED dioda BlueBUS ne treperi.
|
Provjerite je li pogon priključen na napajanje od 230 V. Ako jest, izmjerite oba osigurača i po potrebi ih zamijenite novima istih karakteristika. |
|
Vrata se ne pomiču, a signalno svjetlo ne treperi. |
Provjerite je li pogon uopće registrirao naredbu. Pri slanju naredbe daljinskim upravljačem trebala bi LED dioda BlueBUS dvaput brzo zatreperiti. Ako naredbu šalje drugi uređaj putem ulaza STEP-BY-STEP trebala bi se uključiti odgovarajuća LED dioda STEP-BY-STEP. |
|
Vrata se ne pomiču, a signalna lampica zatreperi nekoliko puta. |
Prebrojite treptaje i pogledajte Dijagnostika pomoću treptanja signalne lampice. |
|
Vrata se pomaknu, ali se odmah zaustave i počnu se kretati u suprotnom smjeru. |
Programirana snaga motora vjerojatno je preniska za vaša vrata. Provjerite ometaju li prepreke kretanje vrata i po potrebi povećajte snagu pogona. |
|
Vrata se pokrenu, ali signalna lampica ne radi. |
Provjerite postoji li napon na izlazu FLASH tijekom kretanja vrata (visina napona nije važna, cca. 10-30Vdc). Ako na izlazu ima napona, problem je u signalnoj lampici (odnosno drugom uređaju), pokušajte ga zamijeniti sličnim kako biste provjerili radi li. Ako na izlazu nema napona, izlaz FLASH možda je preopterećen; provjerite je li došlo do kratkog spoja u ožičenju. |
Dijagnostika pomoću treptanja signalne lampice
Tijekom kretanja vrata signalna lampica treperi pravilno, jednom u sekundi. Ako dođe do problema, signalna lampica javlja pogrešku dvama uzastopnim nizovima brzih treptaja.
|
Niz treptaja |
Pogreška |
Rješenje |
|---|---|---|
|
1 treptaj Pauza od 1 sekunde 1 treptaj |
Pogreška BlueBUS-a
|
Uređaji spojeni na ulaz BlueBUS ne odgovaraju uređajima utvrđenima u fazi prepoznavanja uređaja. Ponovno provedite fazu prepoznavanja. Ako to ne pomogne, pokušajte još jednom; u suprotnom ćete morati metodom eliminacije pronaći neispravan uređaj i zamijeniti ga (kupiti, reklamirati ili popraviti). |
|
2 treptaja Pauza od 1 sekunde 2 treptaja |
Aktivacija fotoćelije |
Aktiviraju se fotoćelije, što je uobičajeno ako se pri zatvaranju vrata prekine njihov snop. Ako snop nije bio prekinut, fotoćelije su možda prljave, zaslijepljene ili neispravne. |
|
3 treptaja Pauza od 1 sekunde 3 treptaja |
Aktivacija ograničivača sile motora
|
Tijekom kretanja vrata otkriveno je povećano trenje – vrata možda nisu pravilno podešena; pokušajte ih ručno pomaknuti i ponovno podesiti. U suprotnom obično pomaže povećanje snage motora. |
|
4 treptaja Pauza od 1 sekunde 4 treptaja |
Aktivacija ulaza STOP
|
Poslana je naredba na ulaz STOP, pa ako se aktivacija dogodila bez zahtjeva, provjerite uređaje spojene na taj ulaz. |
|
5 treptaja Pauza od 1 sekunde 5 treptaja |
Unutarnja pogreška upravljačke jedinice |
Pričekajte 30 sekundi i pokušajte ponovno. Ako se problem nastavi, pokušajte resetirati. U suprotnom će vjerojatno biti potreban popravak ili zamjena upravljačke jedinice. |
|
6 treptaja Pauza od 1 sekunde 6 treptaja |
Dosegnuto je vremensko ograničenje rada. |
Pričekajte nekoliko minuta da se ograničivač ciklusa spusti ispod granične vrijednosti. |
|
7 treptaja Pauza od 1 sekunde 7 treptaja |
Unutarnja pogreška elektroničkih sklopova. |
Odspojite cijeli pogon na nekoliko sekundi pa pokušajte ponovno. Ako se problem nastavi, pokušajte resetirati. U suprotnom će vjerojatno biti potreban popravak ili zamjena upravljačke jedinice. |
|
8 treptaja Pauza od 1 sekunde 8 treptaja |
Aktivna je trajna naredba.
|
Pogonu se neprestano šalje naredba – provjerite uređaje spojene na ulaz OPEN. Ako je spojen vremenski prekidač, vjerojatno je on uzrok.
|
Dijagnostika pomoću treptanja LED dioda
Na upravljačkoj jedinici SNA3 pogona NICE Spinbus SN6031 nalaze se dva sklopa LED dioda, od kojih svaki treptanjem ili svijetljenjem prikazuje normalan rad upravljačke jedinice ili dijagnostiku pogrešaka prema sljedećim tablicama.
Vodoravne LED diode BLUEBUS, STOP, PP, OPEN
|
Signalizacija |
Stanje |
Rješenje |
|---|---|---|
|
LED dioda BlueBUS |
||
|
Ne svijetli |
Pogreška
|
Provjerite priključak na električnu mrežu, ako je ispravan, provjerite osigurače F1 i F2 te ih po potrebi zamijenite novima jednakih karakteristika. |
|
Svijetli |
Ozbiljna pogreška
|
Pokušajte odspojiti upravljačku jedinicu, a po potrebi i sve ulaze. Ako to ne pomogne, resetirajte je a ako ni to ne pomogne, vjerojatno će biti potrebno zamijeniti upravljačku jedinicu. |
|
Treptanje u intervalima od jedne sekunde |
Sve je u redu |
Upravljačka jedinica radi normalno. |
|
2 brza treptaja |
Promijenilo se stanje na ulazima |
Normalan rad – promijenilo se stanje na ulazu STEP-BY-STEP, STOP, OPEN, aktivirane su fotoćelije, ili pogon primio naredbu od daljinskog upravljača. |
|
Nizovi treptaja razdvojeni stankom od jedne sekunde |
Više mogućnosti |
Broj treptaja u nizu odgovara dijagnostici pogrešaka prema signalnom svjetlu. |
|
LED STOP (Zaustavljanje) |
||
|
Ne svijetli |
Ulaz STOP je aktiviran |
Provjerite uređaje priključene na ulaz STOP. |
|
Svijetli |
Sve je u redu |
Ulaz STOP nije aktivan. |
|
LED STEP-BY-STEP (ili se označava i kao P.P., korak po korak) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz STEP-BY-STEP nije aktivan. |
|
Svijetli |
Ulaz STEP-BY-STEP je aktiviran |
Normalan rad upravljačke jedinice ako je aktivni uređaj bio priključen na ulaz STEP-BY-STEP. |
|
LED OPEN (Otvaranje) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz OPEN nije aktivan.
|
|
Svijetli |
Ulaz OPEN je aktiviran |
Normalan rad upravljačke jedinice ako je aktivni uređaj bio priključen na ulaz OPEN. |
Okomite LED diode L1–L4
|
Signalizacija |
Rješenje |
|---|---|
|
LED 1 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Automatsko zatvaranje nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Automatsko zatvaranje je uključena. |
|
Treperi |
|
|
LED 2 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Zatvaranje nakon prekida fotoćelija nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Zatvaranje nakon prekida fotoćelija je uključena. |
|
Treperi |
|
|
LED 3 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Snaga motora nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Snaga motora je uključena. |
|
Treperi |
|
|
LED 4 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Način pripravnosti nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Način pripravnosti je uključena. |
|
Treperi |
|

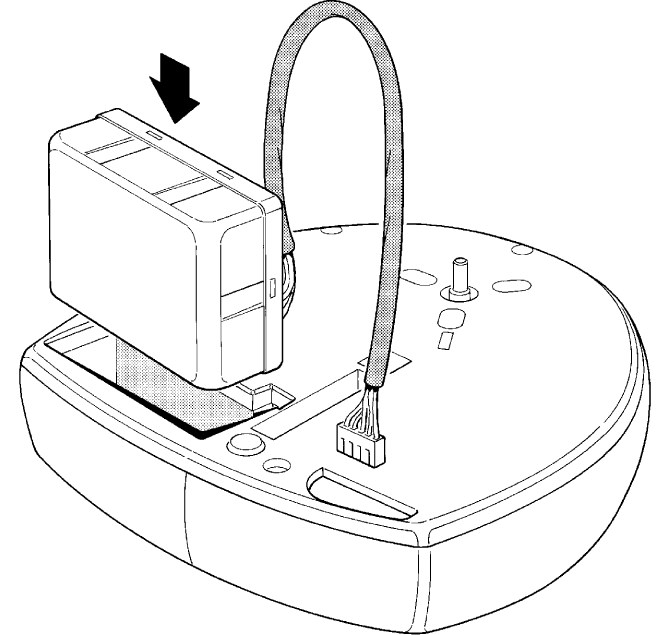

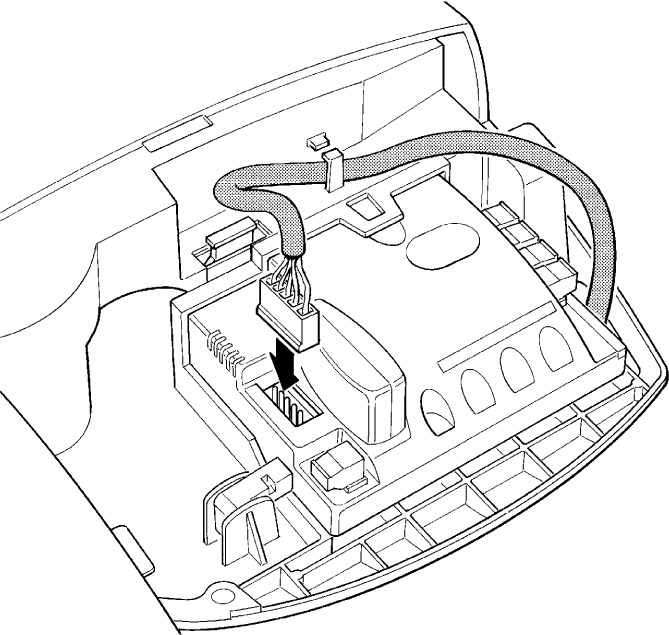

Ugradnja pričuvne baterije za pogon NICE Spinbus SN6031
Pričuvna baterija NICE PS124 nije standardno uključena u isporuku pogona, ali je možete naknadno naručiti. Upotrebljava se u slučaju nestanka struje, kada će se pogon vrata napajati iz nje. Baterija se kontinuirano puni iz električne mreže.

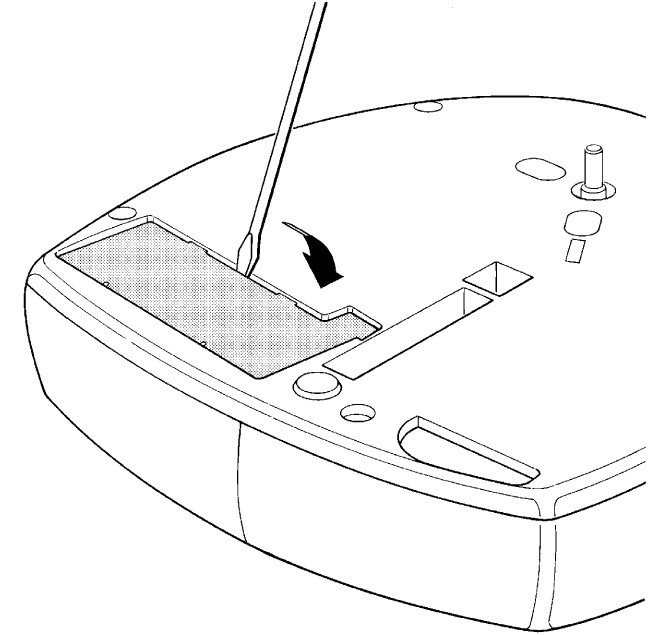

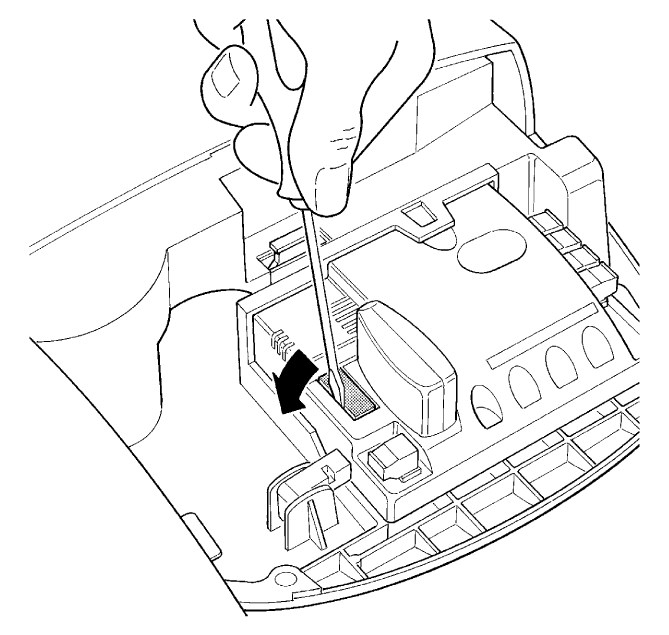

| 1. Izdignite plastični poklopac priključka baterije | 2. Izdignite plastični poklopac prostora za bateriju |
|---|---|
 |
 |
| 3. Umetnite bateriju u prostor prema slici i provucite kabel za napajanje do upravljačke jedinice | 4. Priključite konektor na upravljačku jedinicu |
 |
 |

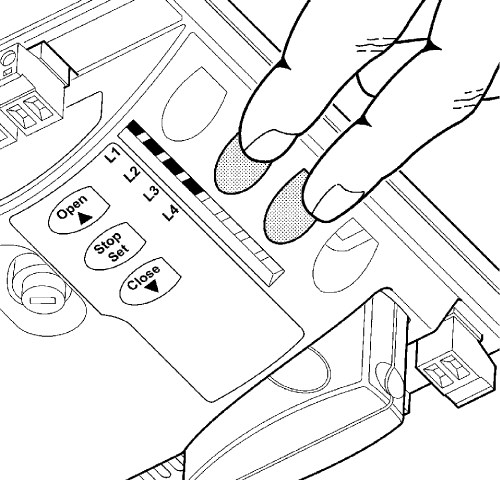

Resetiranje upravljačke jedinice

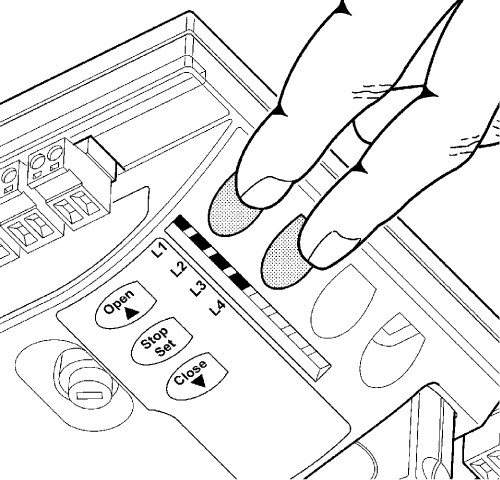

1. Istodobno pritisnite i držite prve (Otvoriti) a treće (Zatvoriti) tipka.
2. Kada se uključe sve LED diode, otpustite.
3. Pričekajte da se upravljačka jedinica resetira.
Tehničke značajke upravljačke jedinice NICE SNA3 za pogon NICE Spinbus SN6031
| Model | NICE SNA3 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Opis tipa | Upravljačka jedinica za motor s reduktorom NICE Spinbus SN6031 za automatski rad garažnih vrata u privatnom okruženju. | ||||||||||
| Rezervno napajanje | mogućnost dodatne kupnje i ugradnje rezervnu bateriju NICE PS124 | ||||||||||
| Osvjetljenje | Nema, žarulja je na pogonu. | ||||||||||
| Izlaz za signalnu svjetiljku |
Ovisno o programiranom izlazu:
|
||||||||||
| Izlaz BlueBUS | jedan izlaz za 6 uređaja BlueBUS | ||||||||||
| Ulaz STOP | za normalno otvorene, normalno zatvorene kontakte i uređaje s konstantnim otporom od 8,2KΩ | ||||||||||
| Ulaz STEP-BY-STEP (P.P., korak po korak) | normalno otvoren (zatvaranje kontakta daje naredbu "Korak po korak") | ||||||||||
| Radijski prijamnik | bez prijamnika, priključak "SM" za prijamnike NICE SMXI, NICE OXI i sl. | ||||||||||
| Ulaz za antenu | 52Ω za koaksijalni kabel RG-58 (ili sličan) | ||||||||||
| Programske funkcije | 4 funkcije uključiti/isključiti (Programiranje razine I.) 4 podesive funkcije (Programiranje razine II.) |
||||||||||
| Funkcije samopodešavanja |
|
||||||||||
| Radna temperatura | -20°C do +50°C | ||||||||||
| Uporaba u slanim, kiselim i potencijalno eksplozivnim okruženjima | ne | ||||||||||
| Stupanj zaštite | IP00 |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
