NICE Spinbus SN6041 - zasebni pogon za garažna vrata
| Dostupnost proizvoda: | prodaja je završila | Nažalost, proizvod se više ne može isporučiti. To ne znači da ga više nikada neće biti, ali trenutačno se ne planira njegova ponovna prodaja. |
|---|
Opis proizvoda NICE Spinbus SN6041 - zasebni pogon za garažna vrata
Pogon NICE Spinbus SN6041 namijenjen je za sekcijska garažna vrata površine do 17,7m2, ili izbočena podizna garažna vrata površine do 14,7m2, ili neizbočena podizna garažna vrata do 13,5m2. Koja su koja? Ima mehanički prekidač za zaustavljanje. Pogon je nepovratan. Detaljne tehničke značajke ». Preuzmite priručnik ».
(Odgovara li mi ovaj pogon?)
Usporedite s drugim pogonima:
| « Slabiji pogon | Jači pogon » |
|---|---|
|
|
Nije. |
Ovaj proizvod – samostalni pogon za garažna vrata NICE Spinbus SN6041 (naša šifra NICE-SN6041) sadrži:
- elektromehanički pogon NICE Spinbus SN6041 s upravljačkom jedinicom SNA4. Pogon se isporučuje bez prijamnika.
- priručnik za montažu
Cjenovno povoljniji setovi koji sadrže pogon NICE Spinbus SN6041:

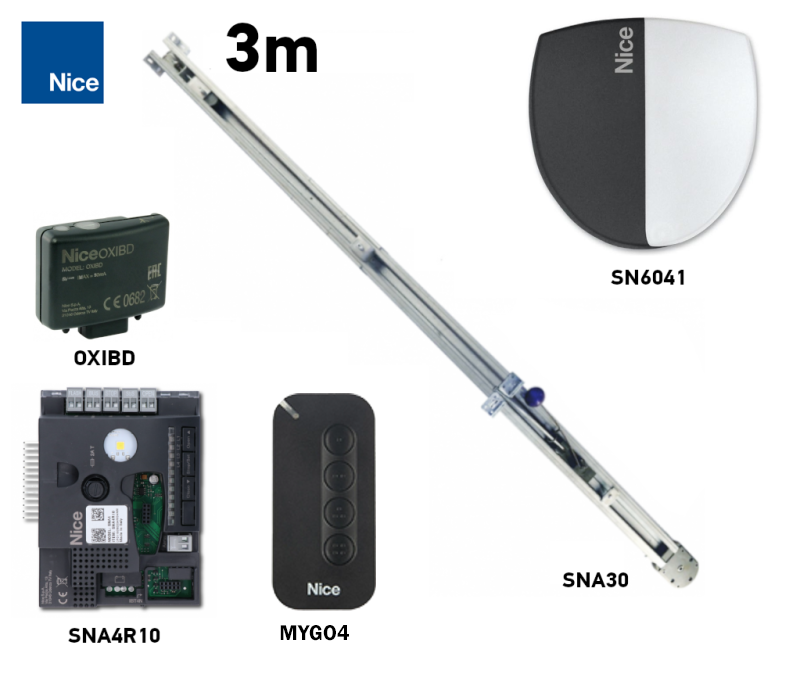

| Komplet pogona s priborom » |
|---|
|
Pogon Spinbus SN6041, upravljačka jedinica SNA4, prijamnik SMXI, daljinski upravljač FLO2RE, vodilica SNA30. |
Pogon je kompaktan, siguran i praktičan, idealan za privatnu i poslovnu upotrebu. Kućište od izdržljive plastike s ugrađenom rasvjetom prostora.
Pogon je prikladan za automatizaciju garažnih vrata površine krila 17,7m2 za sekcijska garažna vrata, 14,7m2 za izbočena podizna garažna vrata, ili 13,5m2 za neizbočena podizna garažna vrata. Vrste garažnih vrata. Vrijednosti vrijede u uvjetima koje je odredio proizvođač, kao što su vremenski uvjeti, temperaturne razlike, krutost vrata, a prije svega lakoća njihova pomicanja. To nije uvijek moguće postići, odnosno na to nije moguće utjecati, stoga preporučujemo da se pogon NICE Spinbus SN6041 idealno upotrebljava za garažna vrata do 80% navedenih vrijednosti. Pogledajte poglavlje Odabir pogona za više informacija.
Vrlo jednostavna tehnologija BlueBUS omogućuje napajanje i upravljanje do 6 parova fotoćelija pomoću dvožilnog kabela. Pogon uključuje i temperaturni osigurač.
Podesiva brzina, snaga i vrijeme pauze automatskog zatvaranja pogona i drugo, pogledajte Programiranje.
Dijagnostika pomoću signalnog svjetla.
U slučaju nestanka struje moguće je deblokirati pogon i ručno pomicati vrata. U pogon je također moguće priključiti rezervnu bateriju NICE PS124, koja omogućuje izvođenje nekoliko manevara u slučaju nestanka struje.
Upravljačka jedinica pogona ima programabilni ulaz, gdje se može spojiti signalna svjetiljka, indikator otvorenih vrata, elektromehanička brava ili elektromagnetska brava.
Pogon NICE Spinbus SN6041 elektromehanički je pogon prikladan za klimatske uvjete u Slovačkoj i zadovoljava sve europske sigurnosne norme.
Pribor kompatibilan s pogonom NICE Spinbus SN6041
Preporučujemo i da uz pogon dokupite kompatibilni dodatni pribor ili odaberete jedan od već sastavljenih povoljnijih kompleta:
| Što | Zašto | Vrsta |
|---|---|---|
| Signalna svjetiljka | Svjetiljka signalizira kretanje vrata treperenjem – korisno na izlazima sa slabom preglednošću. U nju je ugrađena i antena, koja omogućuje veći domet daljinskog upravljača. | |
| Fotoćelije | Pri zatvaranju detektiraju prepreku i zaustavljaju kretanje – vrata neće udariti u automobil ni u osobu. | - MoonBUS (MOFB) |
| Odašiljač |
Za daljinsko upravljanje vratima. |
- FloR (Flo2R-s, Flo4R-s) |
| Prijamnik | Potreban za daljinsko upravljanje vratima. | - OXI - SMXI |
| Antena | Za veći domet daljinskog upravljača. | - ugrađena u signalnu svjetiljku LUCYB, MLBT - samo antena ABFKIT, ili ABF |
| Tipkovnica | Ako zaboravite daljinski upravljač ili vam dolazi mnogo vozila ili osoba, a ne želite svakome dati upravljač niti vrata otvarati samo za sebe. | - MOTXR |
Priručnik za pogon NICE Spinbus SN6041
Priručnik za pogon NICE Spinbus SN6041 možete preuzeti ovdje:
Priručnik za pogon NICE Spinbus SN6041
NICE Spinbus ukratko
NICE Spinbus je obitelj nepovratnih elektromehaničkih reduktorskih pogona za garažna vrata. Isporučuju se bez upravljačke jedinice. Kompatibilna upravljačka jedinica je SNA4. Upravljačke jedinice imaju SM priključak zaprijamnike radijskog signala NICE SMXI, odnosno NICE OXI. Električni priključci vanjskih uređaja (fotoćelije, signalna svjetiljka, itd.) u obitelji NICE Spinbus pogona za garažna vrata pojednostavljeni su primjenom tehnologije BlueBUS, koja omogućuje spajanje više uređaja na zajednički priključak pomoću samo jednog dvožilnog kabela, pri čemu čak nije potrebno paziti na polaritet. Automatsko upravljanje ovisi o opskrbi električnom energijom, ali je, naravno, u slučaju nestanka struje moguće deblokirati reduktorski motor i upravljati vratima ručno. Također je moguće dokupiti dodatnu rezervnu bateriju NICE PS124, koja omogućuje upravljanje kretanjem vrata i tijekom nestanka električne energije.
Odabir pogona – je li pogon NICE Spinbus SN6041 prikladan za moja vrata?
Svaka vrata imaju svoj konstrukcijski sustav (sekcijska, podizna...) i površinu a svaki pogon ima svoja ograničenja. Na tržištu su uobičajeno dostupne sljedeće vrste vrata:
| Sekcijska garažna vrata | Neizbočna podizna garažna vrata * |
|---|---|
 |
 |
| Izbočna podizna garažna vrata | |
| bez opruga* | s oprugama |
 |
 |
* Za automatizaciju neizbočnih podiznih garažnih vrata i izbočnih podiznih vrata bez opruga, na vrata je potrebno ugraditi zakretna ruka NICE SPA5.
Pogon NICE Spinbus SN6041 može se, uz odabir odgovarajuće dodatne opreme, koristiti za sljedeće površine i dimenzije krila pojedinih vrsta vrata:
| Sekcijska | Podizna izbočna |
Podizna neizbočna |
|
|---|---|---|---|
| maks. 17,7m2 | maks. 14,7m2 | maks. 13,5m2 | |
| Vodilna tračnica 3m |
2,4m × 5,2m |
2,8m × 4,2m |
2,2m × 4,2m |
| Vodilna tračnica 4m | 3,4m × 5,2m | 3,5m × 4,2m | 3,2m × 4,2m |
U načelu dimenzija krila određuje maksimalan broj ciklusa na sat, kao i uzastopnih ciklusa, tj. određuje koliko dugo pogon može raditi. Veća sila (masa) dodatno smanjuje broj tih ciklusa u postotku, zbog većeg opterećenja pogona, a određuje i maksimalnu dopuštenu brzinu pri danom opterećenju. Pogon je opremljen uređajem (termička zaštita), koji mjeri temperaturu motora i temperaturu okoline te u skladu s time smanjuje broj mogućih ciklusa:
| Broj ciklusa/sat Broj uzastopnih ciklusa |
Sila potrebna za podizanje krila* | |||||
| Do 250N | 250–400N | 400–500N | 500–650N | 650–800N | ||
|---|---|---|---|---|---|---|
|
V
|
Do 2m |
20 |
18 |
14 |
8 |
5 2 |
| 2–2,5m | 15 7 |
14 6 |
10 5 |
6 3 |
4 2 |
|
| 2,5–3m | 12 5 |
11 4 |
9 3 |
5 2 |
3 1 |
|
| 3–3,5m | 10 4 |
9 3 |
7 3 |
4 2 |
2 1 |
|
* 1Kg=9,81N, tj. sila potrebna za podizanje krila nakon dijeljenja s 9,81 može se prikazati i u kilogramima. Npr. 500N jednako je približno 51Kg.
Ugradnja pogona NICE Spinbus SN6041
Način ugradnje pogona razlikuje se ovisno o situaciji ugradnje. Za vrata visine do 2,5 m upotrebljava se vodilica duljine 3 m, a za vrata visine do 3,5 m vodilica duljine 4 m. Vodilicu je također moguće postaviti na konzole pričvršćene za strop ili je izravno pričvrstiti za strop pomoću nosača NICE SNA16.
Ožičenje
Uobičajena (neobavezna) shema spajanja pogona s dodatnom opremom izgleda ovako za pojedine vrste vrata kao što slijedi:

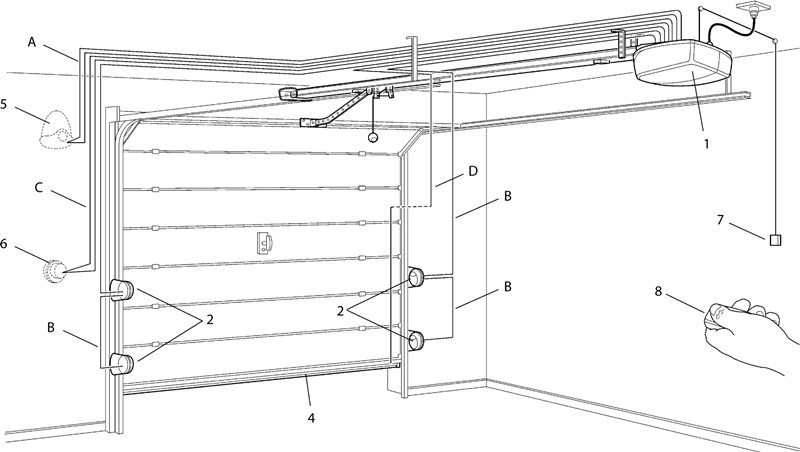

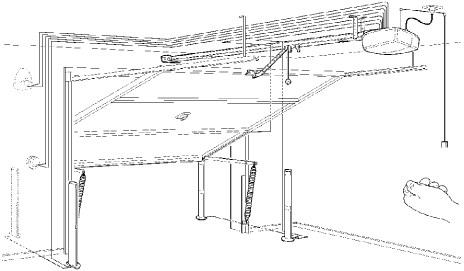

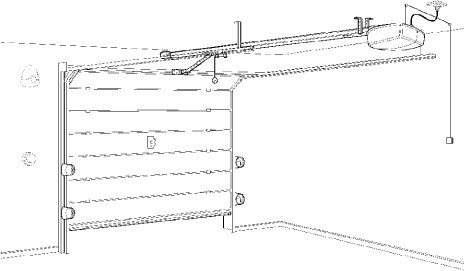

| Sekcijska garažna vrata | |
|---|---|
 |
|

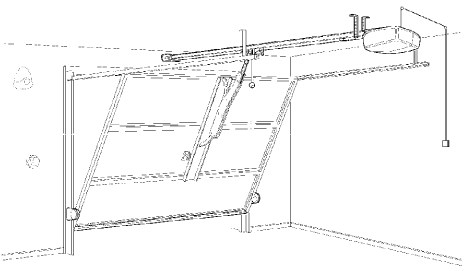

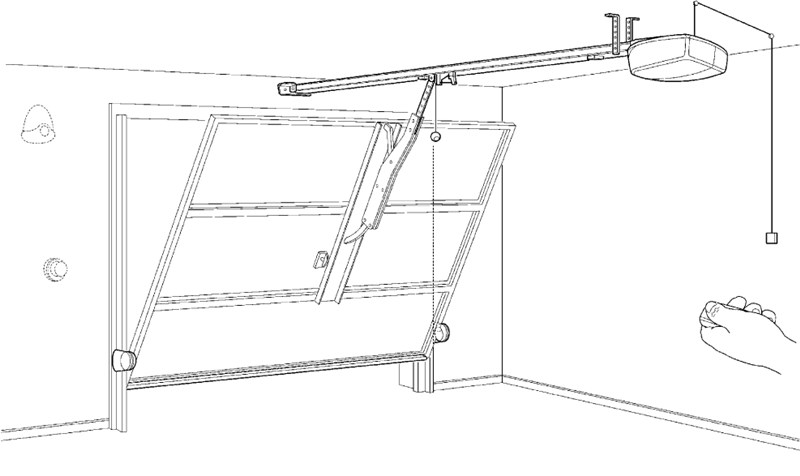

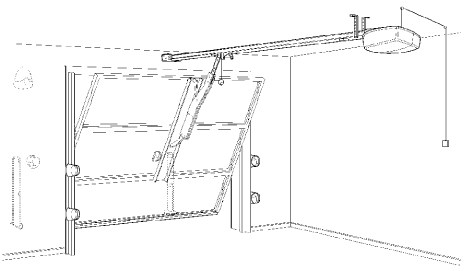

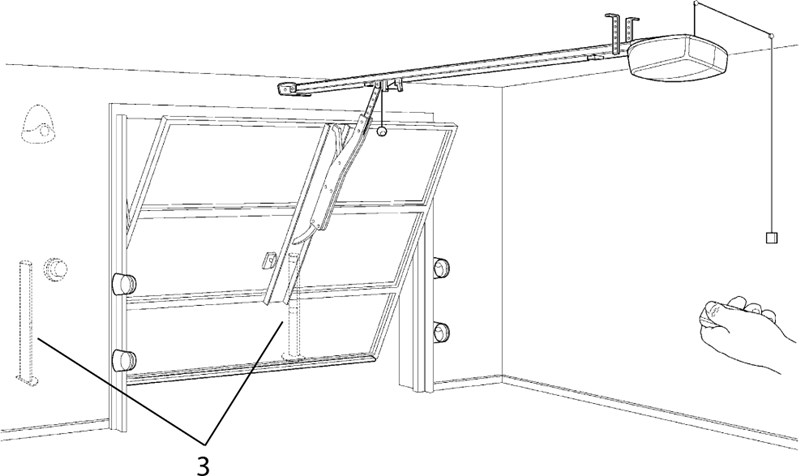

| Nadstrešna garažna vrata s izbočenjem* | Nadstrešna garažna vrata bez izbočenja* |
 |
 |
* Za automatizaciju nadstrešnih garažnih vrata bez izbočenja i nadstrešnih vrata s izbočenjem bez opruga potrebno je na vrata ugraditi zglobna poluga NICE SPA5.
Popis dodatne opreme
|
|
Popis ožičenja
| Namjena | Tip | Maks. duljina |
|---|---|---|
| A. Signalna svjetiljka s antenom |
2×0,5mm2 |
20m 20m (preporučeno manje od 5m) |
| B. Fotoćelije | 2×0,5mm2 | 30m, iznad 30m 2×1mm2 |
| C. Ključni prekidač | 4×0,5mm2 | 50m (ili 2 kom. 2×0,5mm2) |
| D. Sigurnosna kontaktna letva | 2×0,5mm2 | 30m |
Ugradnja pogona NICE Spinbus SN6041
Sama mehanička ugradnja pogona sastoji se od tri koraka:
- Preduvjeti za ugradnju
- Sastavljanje vodilice
- Pričvršćivanje pogona na sastavljenu vodilicu
- Pričvršćivanje vodilice s pogonom na strop
0. Preduvjeti za ugradnju
I. Za samu ugradnju pogona potreban je određeni prostor, posebice za vodilicu. Potrebno je osigurati:
- dovoljnu duljinu garaže (C+D) za smještaj pogona (približno 3,5m za vodilicu od 3m, približno 4,5 za vodilicu od 4m),
- odmak gornje točke vrata od stropa (A) od najmanje 4cm i najviše 40cm
- a maksimalna udaljenost vodilice od stropa (B) trebala bi biti 40cm (manja udaljenost ne smeta; moguća je čak i izravna montaža na strop).

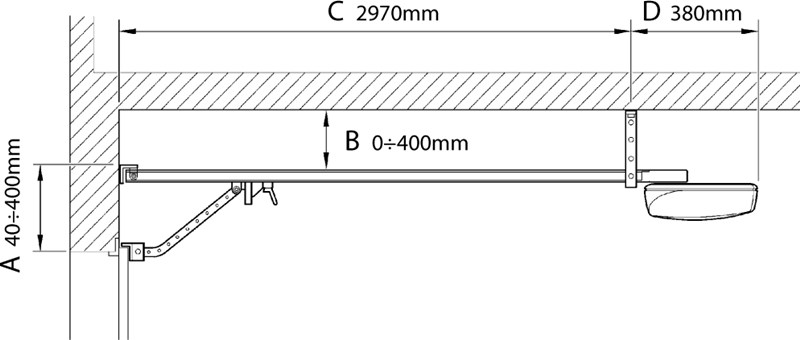

Pogledajte sliku radi boljeg razumijevanja:

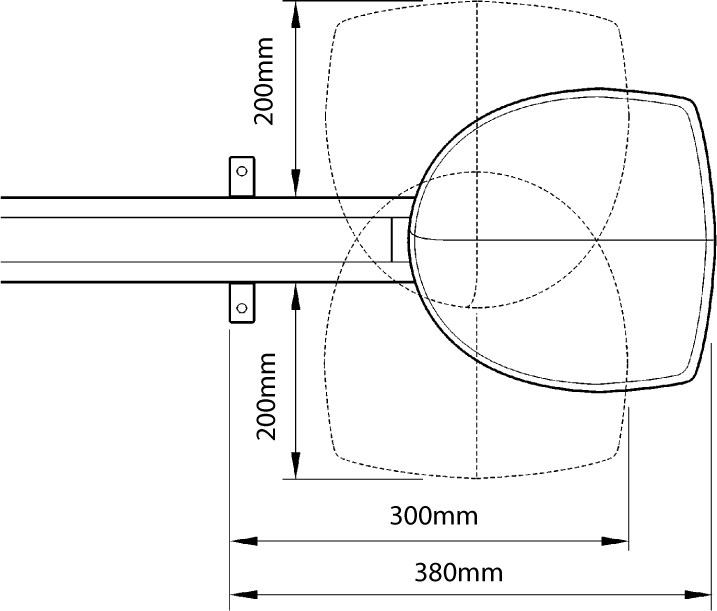

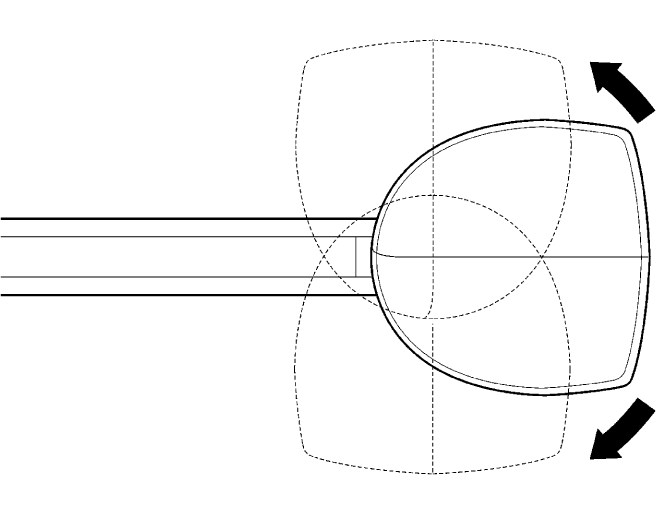

| II. Zatim je potrebno osigurati prostor za samu ugradnju kućišta pogona: | III. Kod nadstrešnih garažnih vrata pri otvaranju razmak između donje strane vodilice i najviše točke krila u pokretu (E) mora biti najmanje 6,5cm, a najviše 30cm: |
 |
 |
Upozorenje: Ako gore navedeni uvjeti nisu ispunjeni, pogon NICE Spinbus SN6041 nije moguće ugraditi ili je potrebno osmisliti alternativno rješenje za pričvršćivanje.
1. Sastavljanje vodilice
Pogledajte upute za odgovarajuću vodilicu koju imate:
| NICE SNA3X (3x1m) |
NICE SNA30 (3m) |
|---|---|
|
|
|
2. Pričvršćivanje pogona na sastavljenu vodilicu

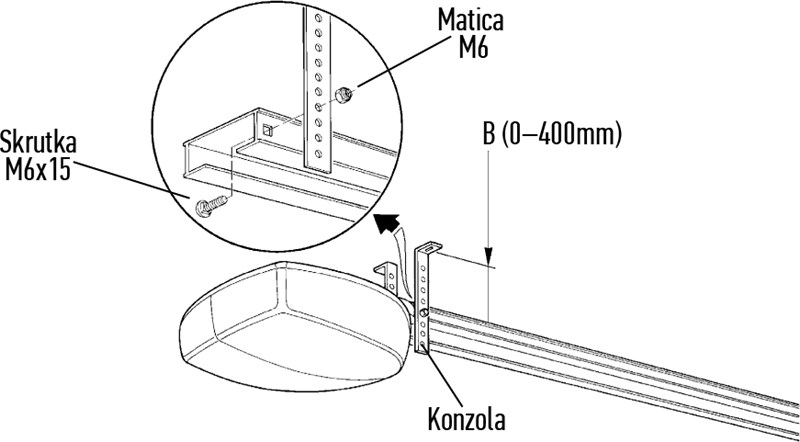

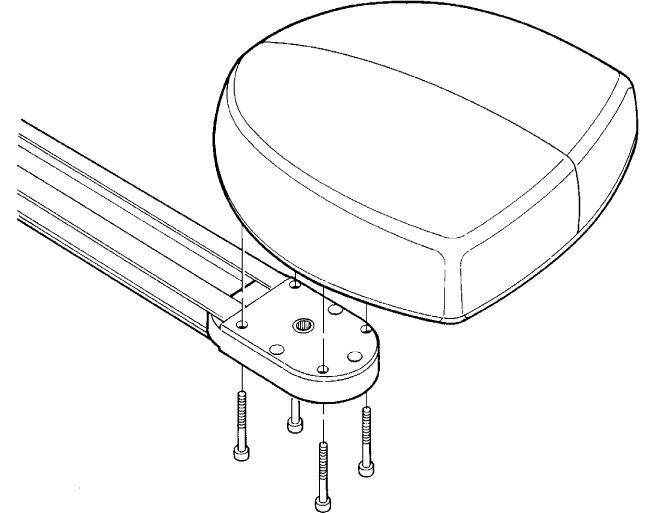

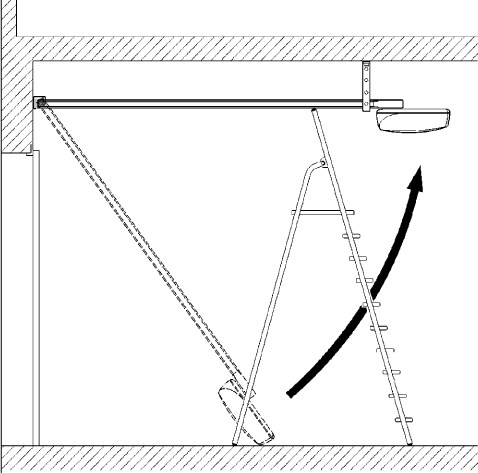

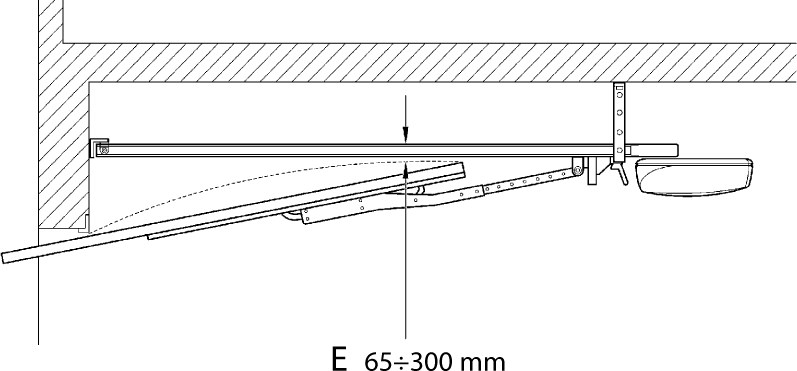

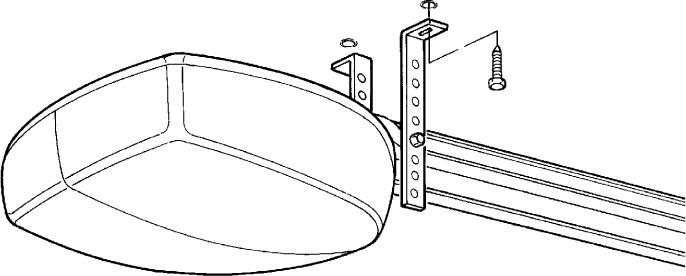

| 1. Pogon možete pričvrstiti na tri načina, ovisno o tome koji vam položaj odgovara s obzirom na raspoloživi prostor. | 2. Pričvrstite pogon na glavu za prijenos rotacije pomoću četiri priložena vijka 6,3x38 |
|---|---|
 |
 |
3. Pričvršćivanje vodilice s pogonom na strop

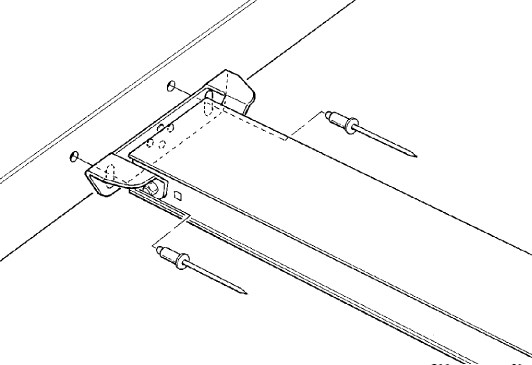

Prema izmjerenim vrijednostima odstupanja vodilice od stropa i gornjeg ruba vrata označite dvije montažne rupe točno na sredini vrata. Ovisno o vrsti podloge, prednji nosač možete pričvrstiti:

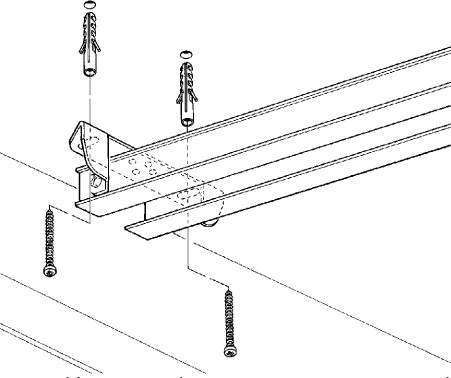

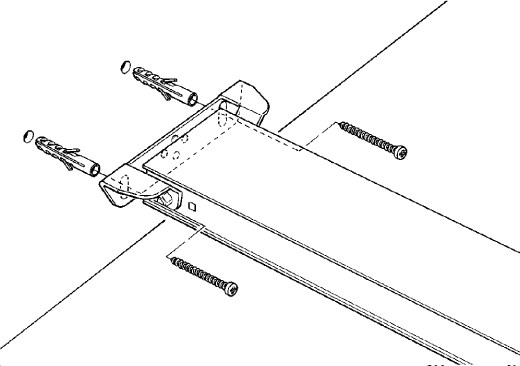

| Na profil možete upotrijebiti zakovice | Na zid možete upotrijebiti tiple i vijke | Ako vam uvjeti to dopuštaju, vodilicu možete pričvrstiti izravno na strop |
|---|---|---|
 |
 |
 |

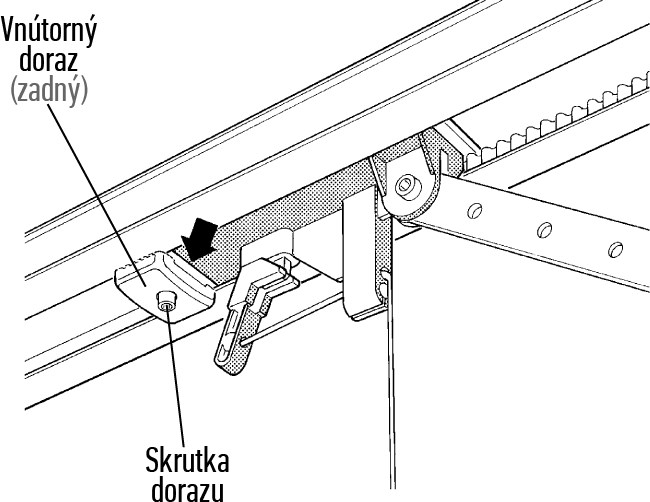

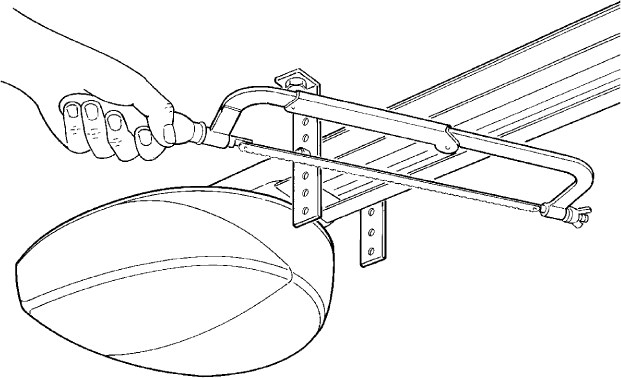

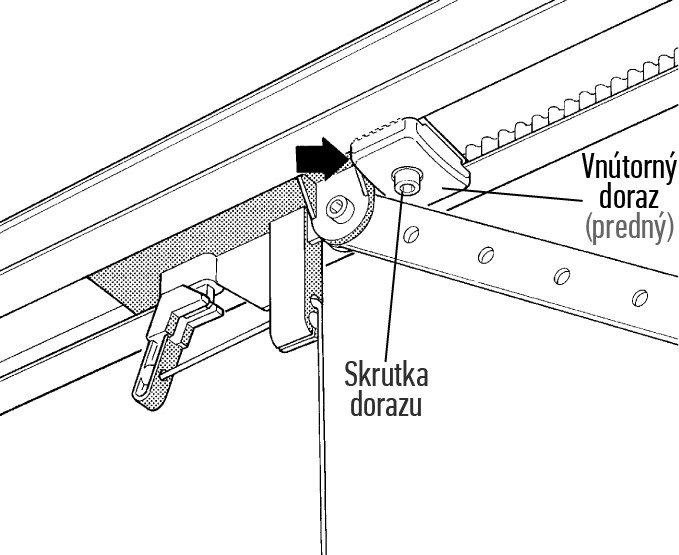

Nakon bušenja montažnih rupa pričvrstite prednji nosač, a drugi kraj vodilice s motorom ostavite na tlu te nastavite ovako:
Programiranje pogona

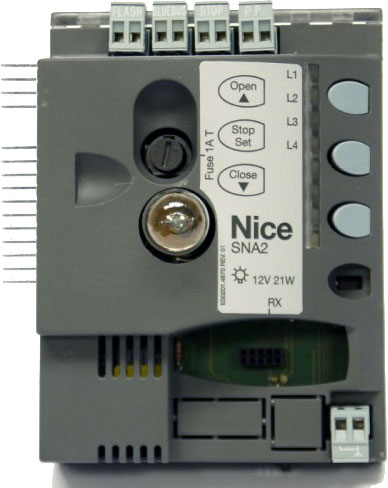

Način programiranja pogona ovisi o isporučenoj upravljačkoj jedinici. S pogonom NICE Spinbus SN6041 kompatibilne su sljedeće upravljačke jedinice:
| SNA4 |
|---|
|
|
Deblokiranje pogona NICE Spinbus SN6041

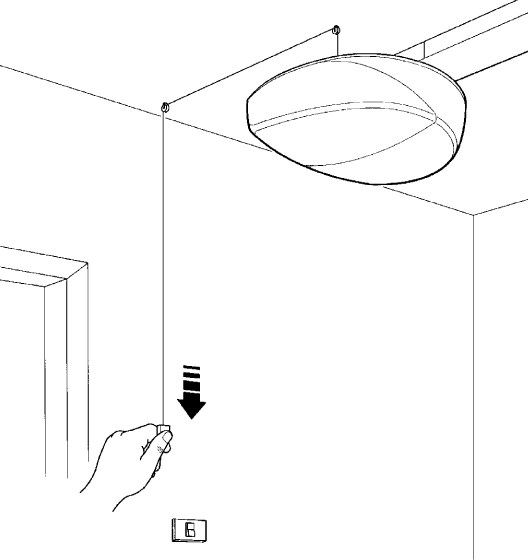

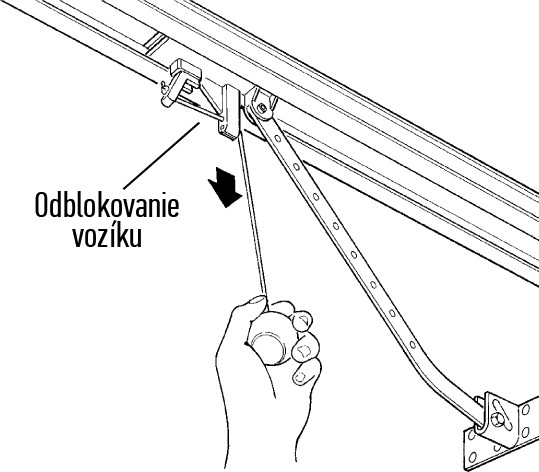

U slučaju nestanka struje nećete moći upravljati vratima pomoću daljinskog upravljača. Stoga moguće je deblokirati pogon pomoću poluge za deblokiranje i ručno pomicati vrata:

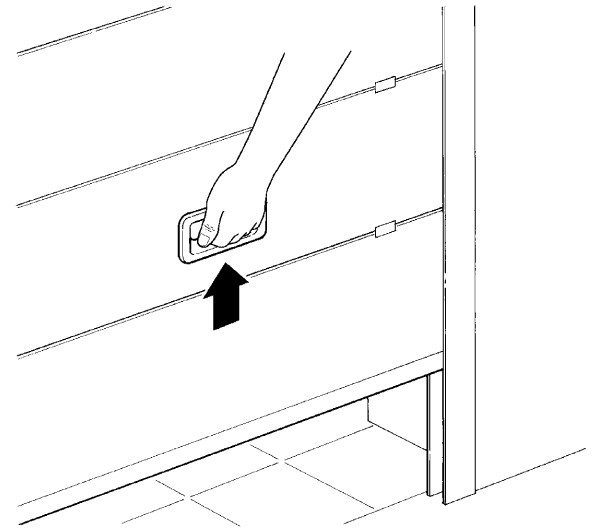

| 1. Povucite polugu za otpuštanje kolica. | 2. Pomaknite krilo |
|---|---|
 |
 |
Zamjena žarulje na pogonu NICE Spinbus SN6041
Prije same zamjene isključite pogon iz električnog napajanja i slijedite ove korake:

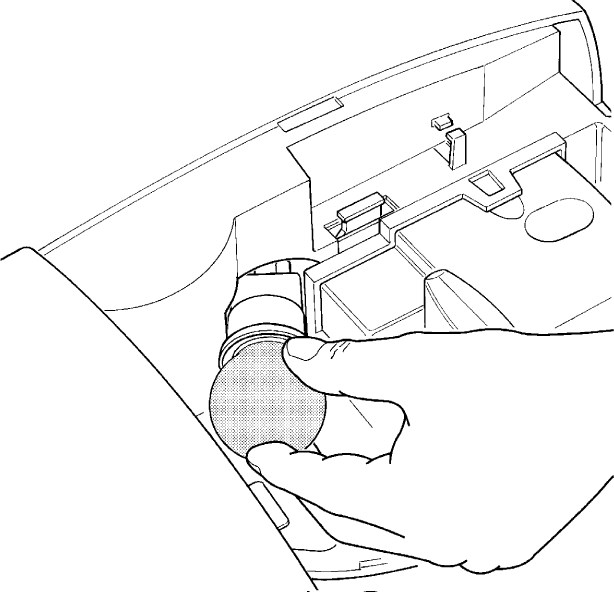

| 1. Pritisnite bijeli poklopac i zakrenite ga | 2. Odvrnite staru žarulju. Zatim uvrnite novu žarulju od 230 V, 60 W s grlom E27. |
|---|---|
 |
 |
Tehničke karakteristike pogona NICE Spinbus SN6041
| Model | NICE Spinbus SN6041 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Opis tipa | Elektromehanički motor s reduktorom za automatski rad garažnih vrata u privatnim objektima. Isporučuje se bez upravljačke jedinice. Odgovarajuća upravljačka jedinica je SNA4. | ||||||||||
| Zupčanik | Promjer: 9,5mm Broj zuba: 28 Kompatibilno s vodilicama: SNA3X, SNA30, SNA6 |
||||||||||
| Zakretni moment [Sila] |
18Nm [1000N] – potrebna za pokretanje krila |
||||||||||
| Nazivni moment [Nazivna sila] |
9Nm [560N] – potrebna za održavanje krila u pokretu |
||||||||||
| Brzina | 0,20 m/s | ||||||||||
| Nazivna brzina | 0,08 m/s | ||||||||||
| Ograničenje broja uzastopnih ciklusa | 50 ciklusa/dan (upravljačka jedinica ograničit će broj na temelju ograničenja, vidi Odabir pogona) | ||||||||||
| Radno ograničenje | 3 minute (upravljačka jedinica ograničit će vrijeme na temelju ograničenja, vidi Odabir pogona) | ||||||||||
| Napajanje | 230V (+10% -15%) 50/60Hz | ||||||||||
|
Ulazna snaga |
370W (manje od 2,2W u stanju pripravnosti) | ||||||||||
| Klasa izolacije | 1 – potrebno je uzemljenje | ||||||||||
| Rezervno napajanje | mogućnost naknadne kupnje i ugradnje rezervnu bateriju NICE PS124 | ||||||||||
| Rasvjeta | Žarulja 230V 60W, priključak E27 | ||||||||||
| Izlaz za signalnu lampu |
Ovisno o programiranom izlazu:
|
||||||||||
| Izlaz BlueBUS | jedan izlaz za 6 uređaja BlueBUS | ||||||||||
| Ulaz STOP | za normalno otvorene, normalno zatvorene kontakte i uređaje s konstantnim otporom od 8,2KΩ | ||||||||||
| Ulaz STEP-BY-STEP (P.P., korak po korak) | normalno otvoreni (zatvaranje kontakta aktivira naredbu "Korak po korak") | ||||||||||
| Radijski prijamnik | bez prijamnika, priključak "SM" za prijamnike NICE SMXI, NICE OXI i sl. | ||||||||||
| Antenski ulaz | 52Ω za koaksijalni kabel RG-58 (ili sličan) | ||||||||||
| Programske funkcije | 4 funkcije uključivanja/isključivanja (Programiranje razine I.) 4 podesive funkcije (Programiranje razine II.) |
||||||||||
| Funkcije samoprocjene |
|
||||||||||
| Radna temperatura | -20°C do +50°C | ||||||||||
| Uporaba u slanim, kiselim i potencijalno eksplozivnim okruženjima | ne | ||||||||||
| Stupanj zaštite | IP40 – za uporabu u zatvorenom prostoru ili dobro zaštićenom vanjskom prostoru | ||||||||||
| Dimenzije | 311×327×105 (š×d×v) | ||||||||||
| Masa | 4,7kg |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
