NICE Walky WL1024 - pogon bez upravljačke jedinice za vrata do 1,8m/180kg
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
613,41 € s PDV-om
| Težina |
|---|
| 4,30 kg |
Opis proizvoda NICE Walky WL1024 - pogon bez upravljačke jedinice za vrata do 1,8m/180kg

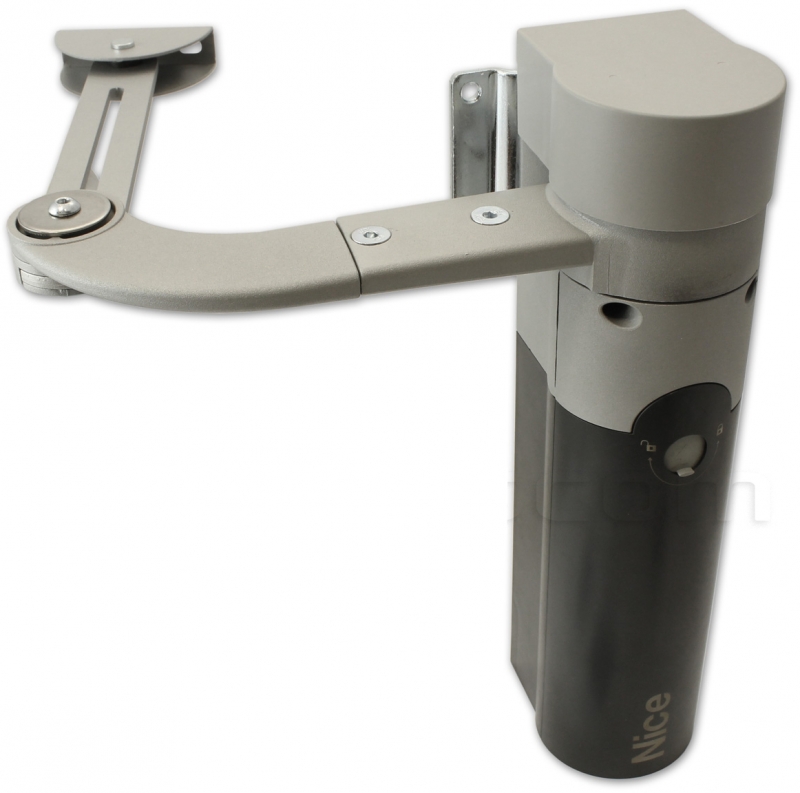

NICE WALKY WL1024 je zglobni motor 24 V DC bez upravljačke jedinice. Služi kao drugi pogon dvokrilnih vrata i spaja se na NICE WALKY WL1024C, koji sadrži upravljačku jedinicu WLA1. Sam WL1024 nema prijamnik, programske tipke ni vlastito mrežno napajanje.
Pogon je nepovratan; u slučaju nestanka struje krilo se može deblokirati ključem i upravljati ručno. Duljinu i težinu krila odaberite zajedno prema grafikonu primjene.
Upravljanje i kompatibilna dodatna oprema
Sva dodatna oprema spaja se na WLA1 u motoru WL1024C. Na WL1024 spaja se samo kabel za napajanje iz upravljačke jedinice. Za jednokrilna vrata odaberite WL1024C; za dvokrilna vrata upotrijebite jedan WL1024C i jedan WL1024.
| Što | Zašto | Vrsta |
|---|---|---|
| Upravljanje drugim krilom | Napaja i upravlja obama motorima; postavlja putanju, silu i brzinu motora. | WL1024C s WLA1 Povezivanje motora |
| Fotoćelije | Nadzor prolaza; povezivanje dvjema žicama bez polariteta. | NICE EPMB BlueBUS na WLA1 |
| Daljinsko upravljanje | Utični prijamnik i odgovarajući daljinski upravljač; dodatna oprema za samostalni motor kupuje se zasebno. | NICE OXIBD / NICE MYGO4 Postavke upravljanja |
| Signalna svjetiljka | Signalizira kretanje. WLT se montira na WL1024C i spaja na njegov priključak FLASH. | NICE WLT |
| Rezervno napajanje u slučaju nestanka struje | Baterija se spaja na WL1024C i napaja sklop s oba motora. | NICE PS424 Priključivanje rezervnog napajanja |
| Solarno napajanje | Mogućnost rada bez mrežnog napajanja nakon procjene potrošnje i uvjeta na lokaciji. | NICE SOLEMYO SYKCE30 Uvjeti napajanja |

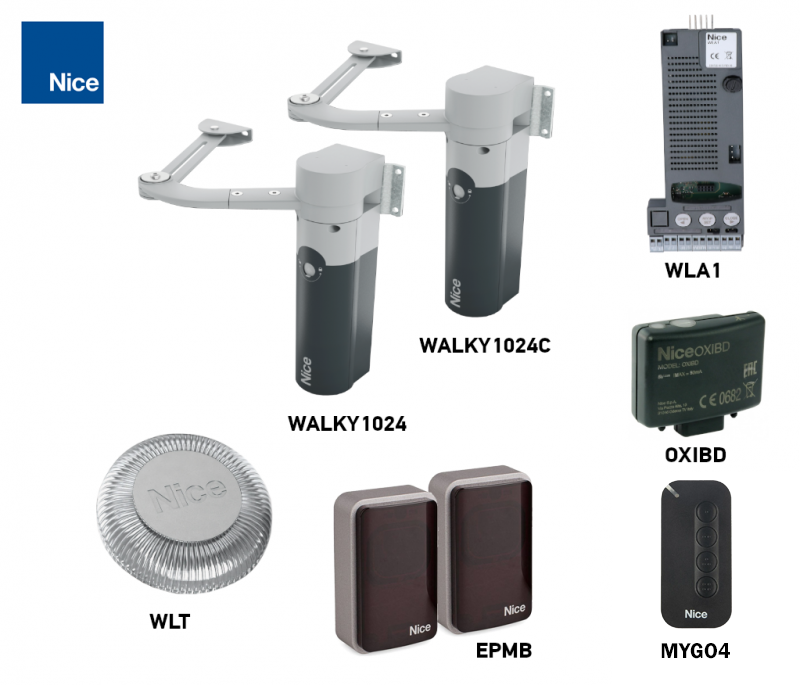

Motor, upravljanje ili kompletan set
| WL1024C | WL1024 | Setovi za dvokrilna vrata |
|---|---|---|
Motor s WLA1 Za jedno krilo ili kao upravljački motor dvokrilnih vrata. | Drugi motor bez upravljanja Ovaj proizvod. Spaja se na WL1024C; ne upravlja vratima samostalno. | Osnovni set S fotoćelijama S dodatnom opremom  |
Setovi za dvokrilna vrata sadrže WL1024C, WL1024, prijamnik OXIBD i daljinski upravljač MYGO4. Verzija s fotoćelijama uključuje EPMB; set s dodatnom opremom uključuje i WLT. Dva motora ne povećavaju dopuštenu duljinu ni težinu pojedinog krila.
Sadržaj pakiranja samostalnog motora
Samostalni WL1024 sadrži motor, zglobnu ruku s pričvrsnim dijelovima, montažne nosače i ključeve za deblokiranje. Ne sadrži WLA1 ni radijsko upravljanje; upravljanje osigurava WL1024C. Sidra prilagođena konkretnoj podlozi i čvrste graničnike potrebno je osigurati u skladu s načinom montaže.

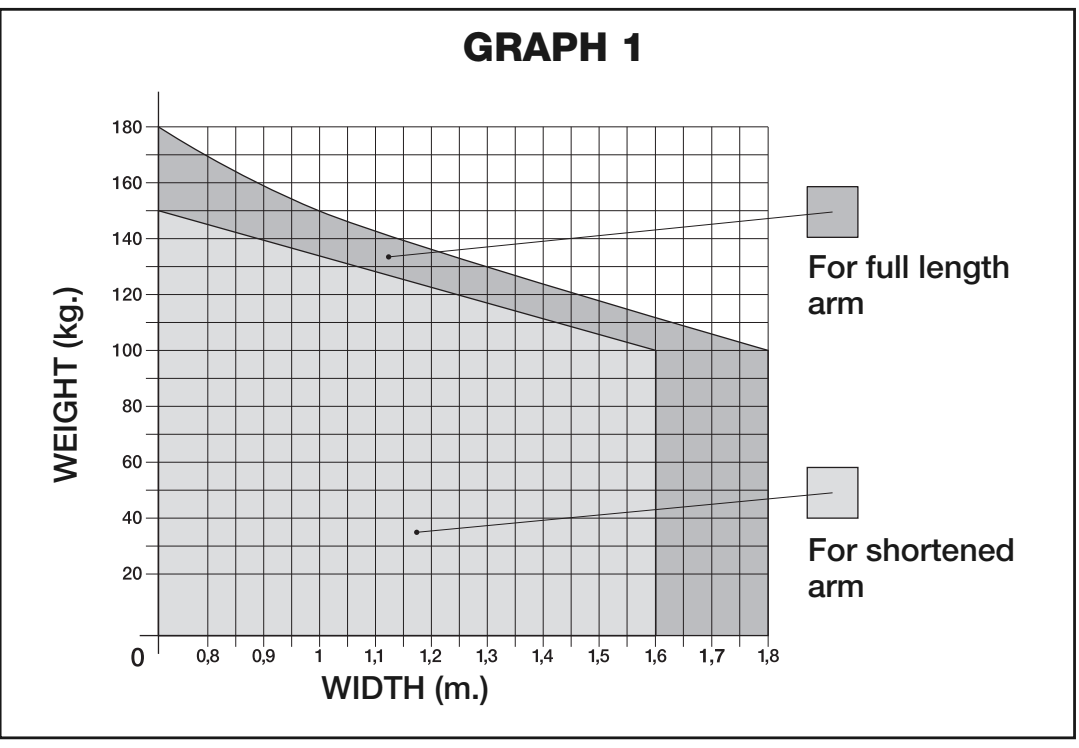

Kada je WALKY WL1024 prikladan
| Izvedba | Primjena |
|---|---|
| Puna ruka | Krilo do 1,8 m pri 100 kg; do 180 kg pri 0,8 m. Kut prema geometriji najviše 110°. |
| Skraćena ruka | Krilo do 1,6 m pri 100 kg; kut najviše 90°. Ostale kombinacije duljine i mase prema odgovarajućem području grafikona. |
| Visina krila | Najviše 2 m. Puna ispuna i vjetar povećavaju opterećenje. |
| Stanje vrata | Glatko ručno pomicanje u oba smjera, bez mjesta s povećanim otporom. Krilo ostaje na mjestu nakon puštanja. |
| Primjena | Zaokretna vrata koja se otvaraju prema unutra i imaju dovoljno prostora za kretanje ruke. |
Vrijednosti 1,8 m i 180 kg zasebne su krajnje granice. Na vodoravnoj osi grafikona prikazana je duljina krila u metrima, a na okomitoj masa u kilogramima; sjecište mora biti unutar dopuštenog sivog područja za odabranu duljinu ruke. Bijelo područje nije dopušteno.

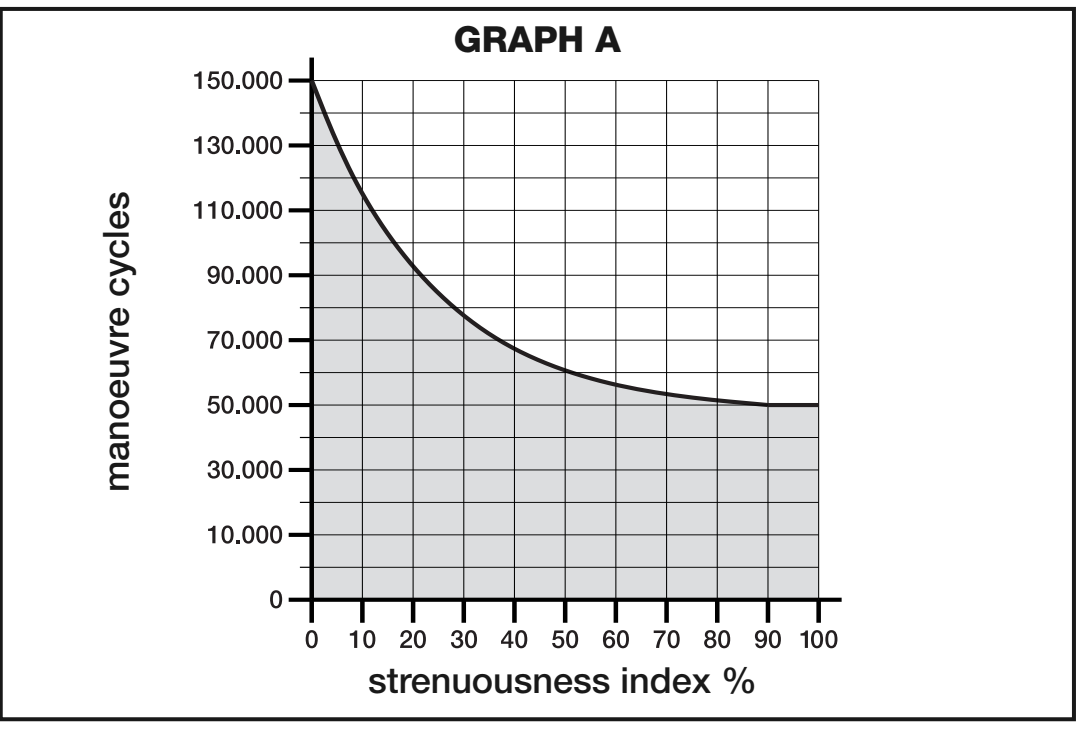

Opterećenje i procijenjeni vijek trajanja
Na vijek trajanja utječu duljina i masa krila, temperatura, ispuna i vjetar. Zbrojite indeks za duljinu i masu s indeksima ostalih prisutnih utjecaja. Grafikon prikazuje procijenjeni broj ciklusa uz održavanje, a ne jamstvo broja godina.
| Utjecaj | Puna ruka | Skraćena ruka |
|---|---|---|
| Krilo kraće od 1,2 m; više od 100 kg / manje od 100 kg | 55 % / 30 % | 65 % / 50 % |
| Krilo 1,2–1,6 m; više od 80 kg / manje od 80 kg | 55 % / 40 % | 65 % / 50 % |
| Krilo dulje od 1,6 m; više od 60 kg / manje od 60 kg | 55 % / 40 % | Nije dopušteno |
| Temperatura iznad 40 °C ili ispod 0 °C, odnosno vlažnost iznad 80 % | +15 % | +15 % |
| Puna ispuna | +15 % | +10 % |
| Vjetrovito područje | +15 % | +10 % |
Ako je masa točno na granici navedenog raspona, pri odabiru računajte s višim indeksom. U slučaju većeg otpora pri kretanju ili vjetra, zatražite od instalatera da procijeni prikladnost sklopa.

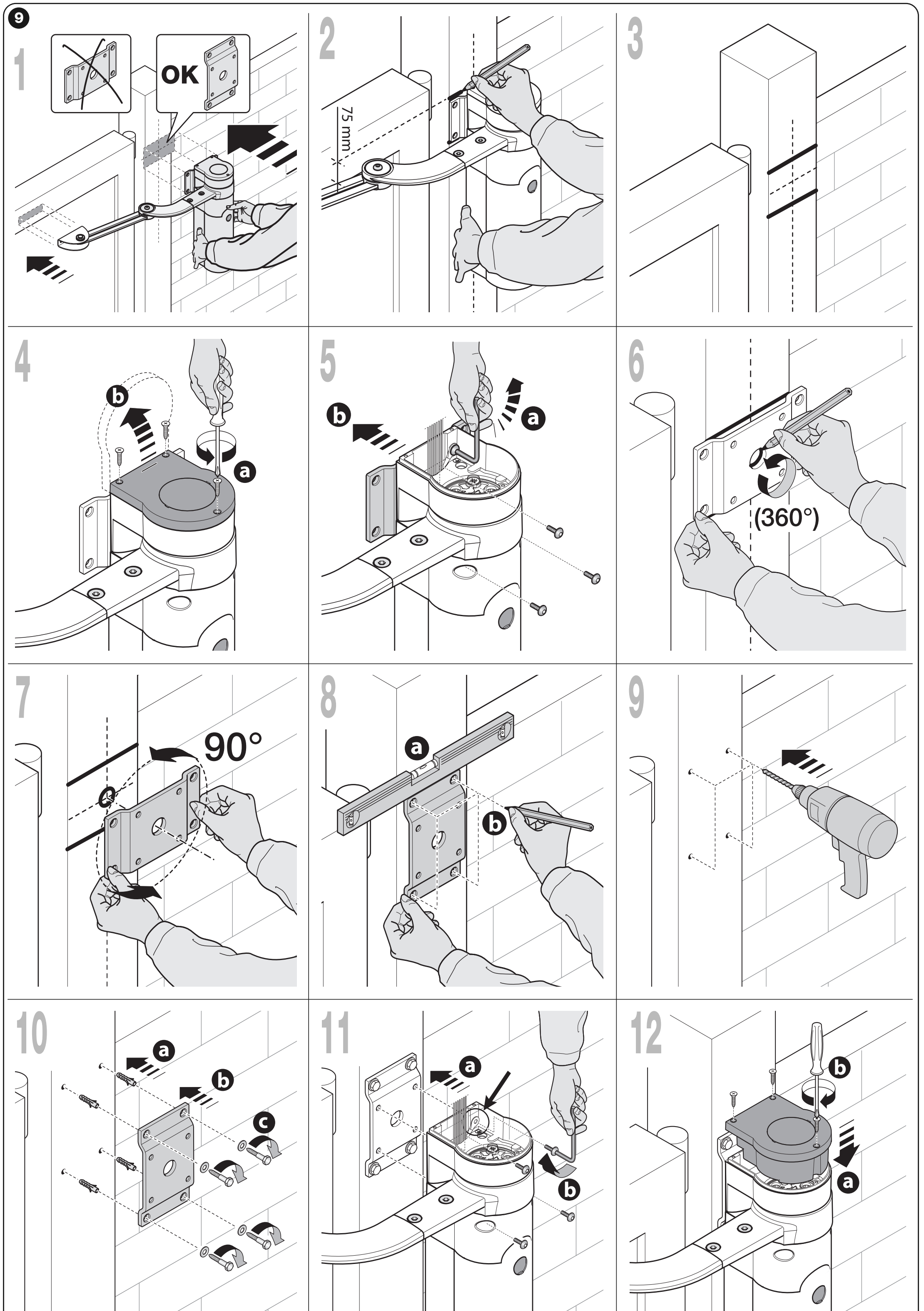

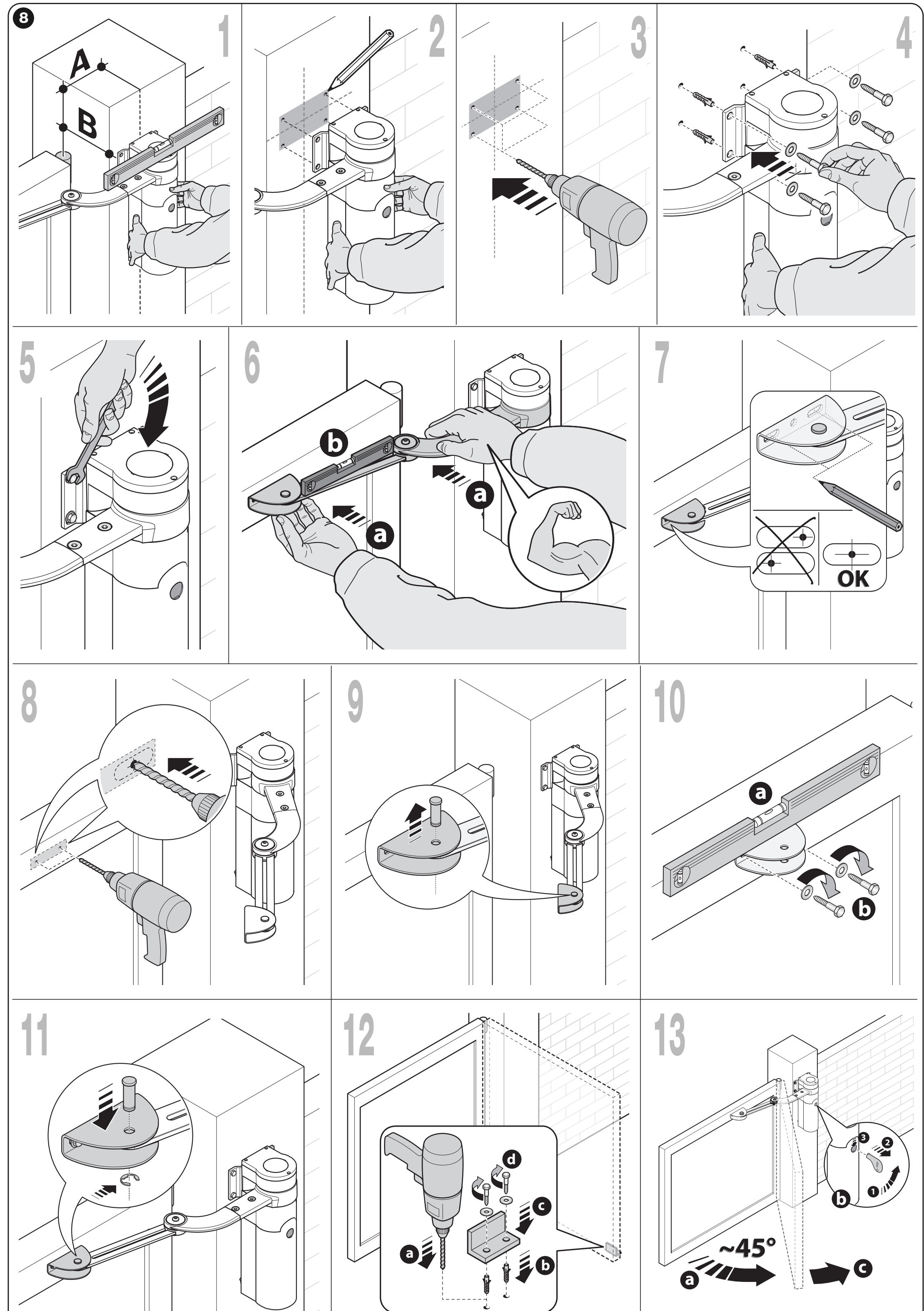

Montaža nosača i pune ruke
Montažu i električno spajanje povjerite stručnom instalateru. Prije početka rada odspojite mrežno napajanje i eventualnu bateriju ili solarni izvor. Pogon ne smije služiti za ispravljanje vrata koja su obješena ukoso, oštećena ili zapinju.
Montažna površina, dimenzije A/B i prostor E
| Uvjet | Što treba poštovati |
|---|---|
| Površina na stupu | Najmanje 80 mm široka čvrsta montažna površina. Ako je širina 80–135 mm, zakrenite stražnji pričvrsni nosač za 90° prema slici. |
| Položaj motora | Okomito, s rukom prema gore. Motor se ne smije montirati naopako, s rukom okrenutom prema dolje. |
| Prednji nosač | Pričvrstite ga na čvrsti dio krila, primjerice na nosivi okvir; motor i ruka moraju biti vodoravno poravnati. |

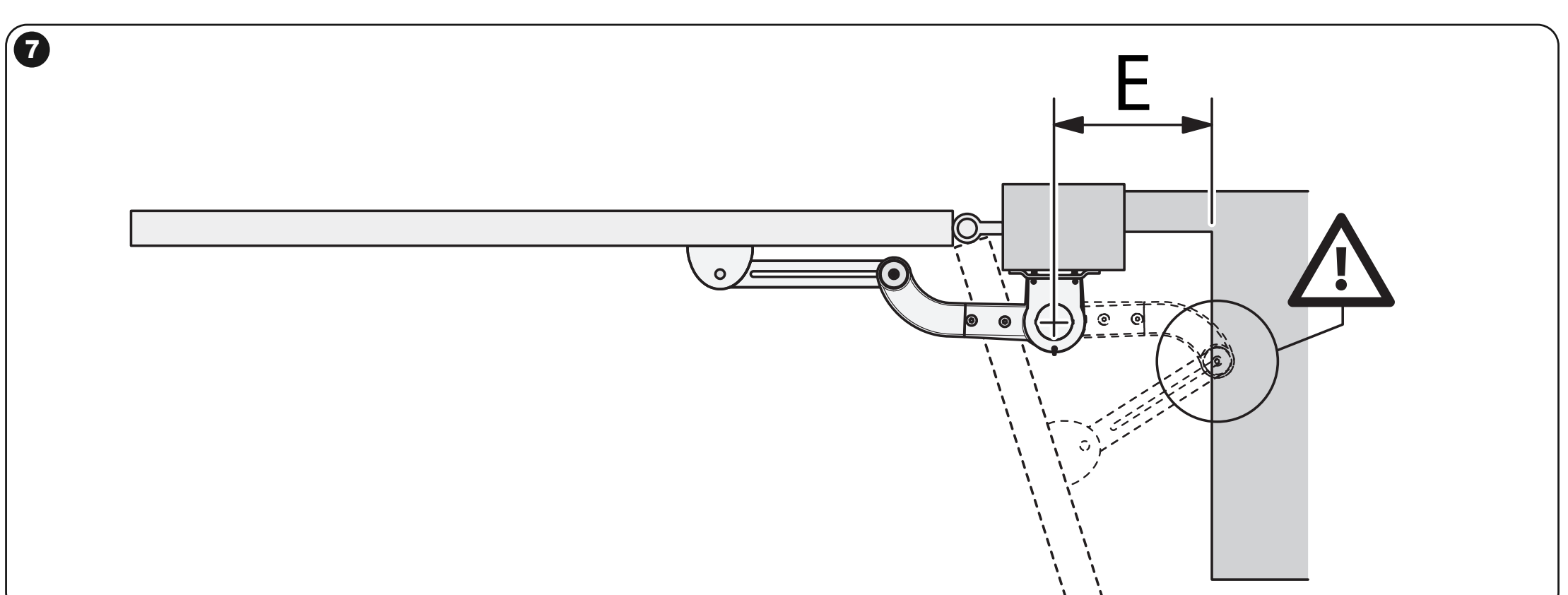

| Prostor E | 80–299 mm: ruku treba skratiti, a kut otvaranja ne smije prelaziti 90°. Od 300 mm: puna ruka, kut otvaranja najviše 110° ovisno o dimenzijama A/B. |

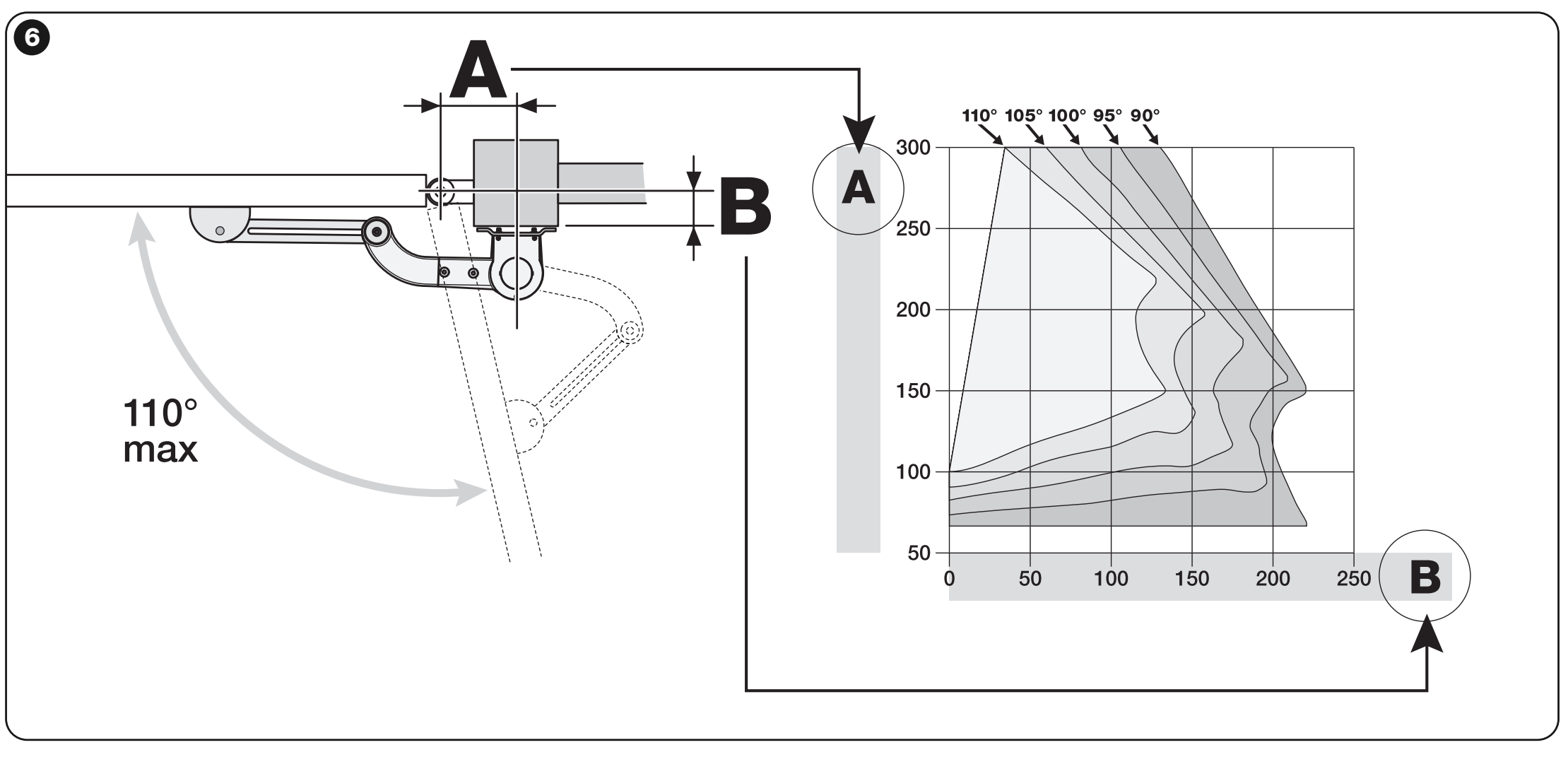

| Dimenzije A/B | Izmjerite B od osi šarke do montažne površine. Odredite A za odabrani kut tako da točka A/B bude unutar dopuštenog područja grafikona. |
| Graničnici | Čvrsti i dovoljno izdržljivi mehanički graničnici za otvoreni i zatvoreni položaj; ne isporučuju se automatski uz samostalni motor. |
- Pripremite čvrste graničnike za otvoreni i zatvoreni položaj, odredite željeni kut i montažne dimenzije A/B. Provjerite cijeli prostor kretanja ruke.
- Sastavite ruku i pričvrstite stražnji nosač odgovarajućim sidrima u nosivu podlogu. Postavite pogon okomito i deblokirajte ga.
- Kad su vrata zatvorena, izvucite ruku do njezina najvećeg dosega i provjerite je li mehanički osigurana u krajnjem položaju. Postavite prednji nosač na čvrsti dio okvira. Zakrivljena ruka usmjerena je prema krilu; poravnajte ruku vodoravno.
- Najprije privremeno pričvrstite nosač. Ručno prođite cijelu putanju i provjerite da ruka ne udara u stup ni zid te da krilo doseže oba graničnika.
- Dovršite pričvršćivanje, umetnite osovinice i sigurnosne Benzing prstenove. Poravnanje prednjeg nosača omogućuje i provjeru kontrolne dimenzije od 75 mm prikazane na montažnom crtežu.
- Pomaknite krilo približno do sredine putanje, blokirajte motor ključem i lagano ga pomaknite rukom kako bi prijenosnik zahvatio.

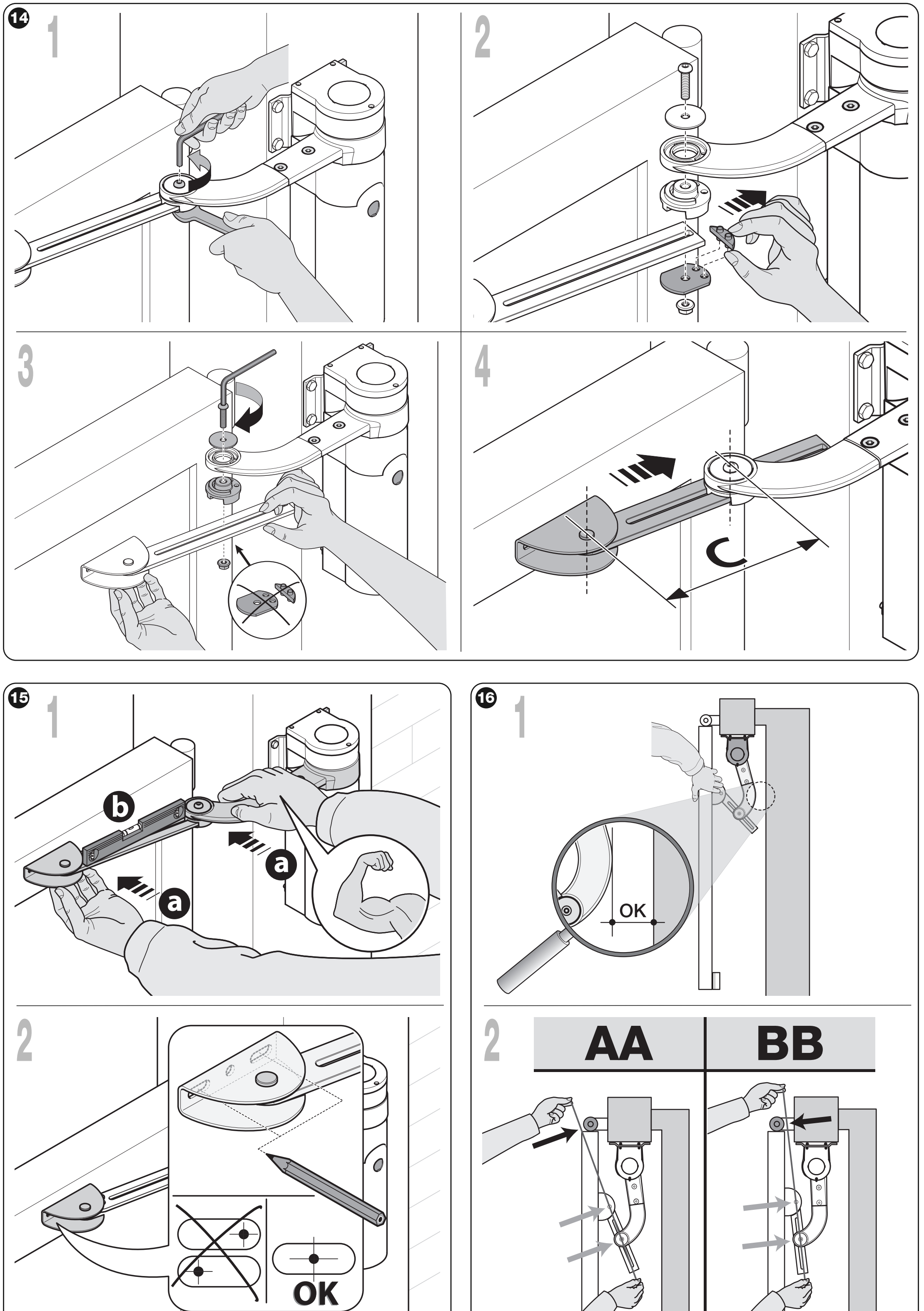

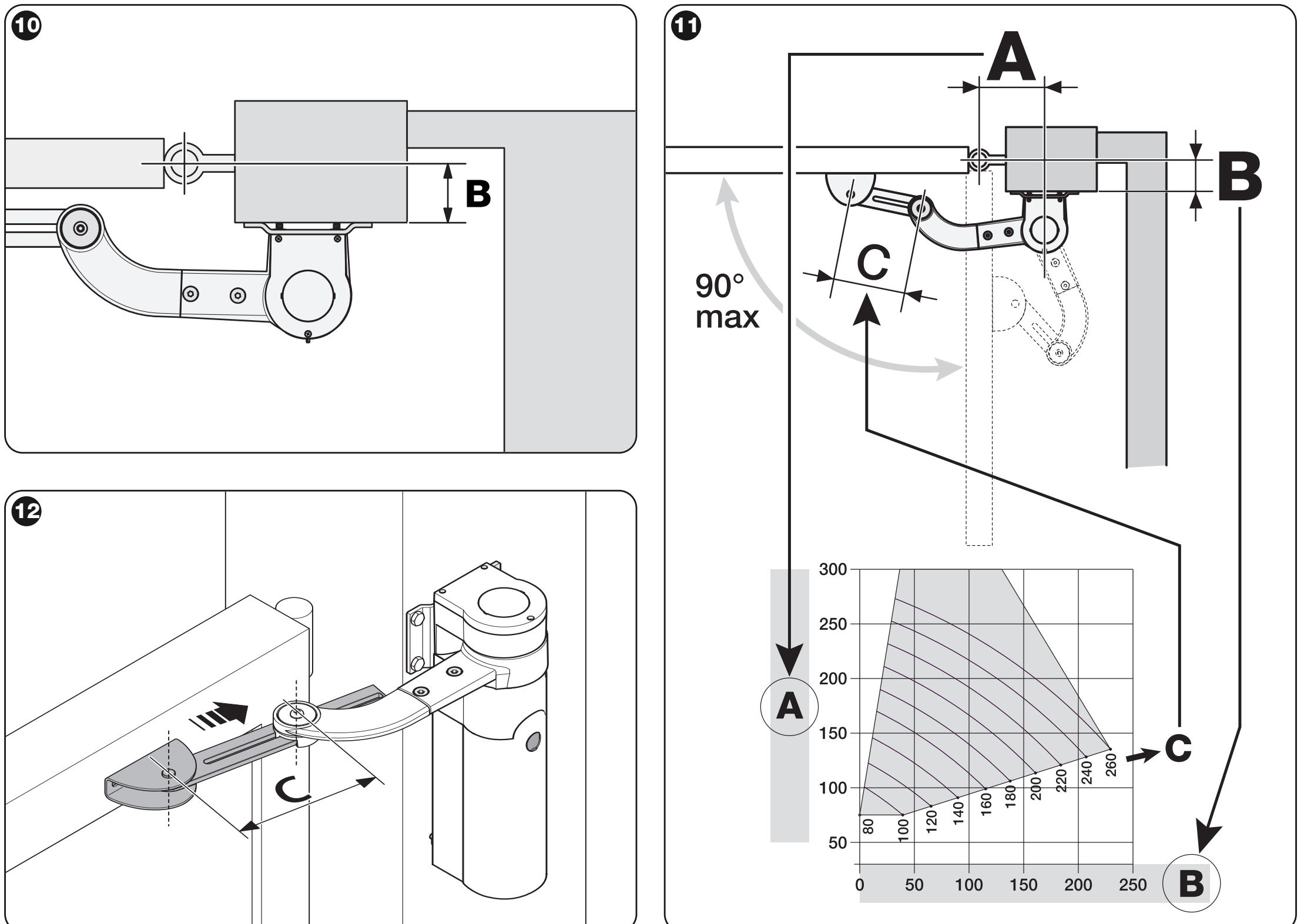

Skraćivanje ruke u ograničenom prostoru
Skraćivanje mora obaviti instalater prije konačnog pričvršćivanja nosača. Najveći kut skraćene ruke iznosi 90°, a najveća duljina krila 1,6 m, prema grafikonu opterećenja.
- Postavite otvoreni položaj do 90° i privremeni graničnik. Izmjerite B; iz grafikona za skraćenu ruku odredite A i udaljenost C između osovinica.
- Podesite ruku na C i privremeno pričvrstite prednji nosač dok su vrata zatvorena. Pri otvaranju provjerite položaj osovinica u odnosu na šarku prema slici AA/BB.
- Ako napeta kontrolna uzica prolazi kao u prikazu BB, povećajte C za nekoliko milimetara i ponavljajte provjeru do položaja AA, pazeći da ruka ne dodiruje prepreku.
- Tek nakon provjere geometrije odrežite ruku prema izvornom nacrtu, sastavite je te trajno pričvrstite nosač i čvrste graničnike.

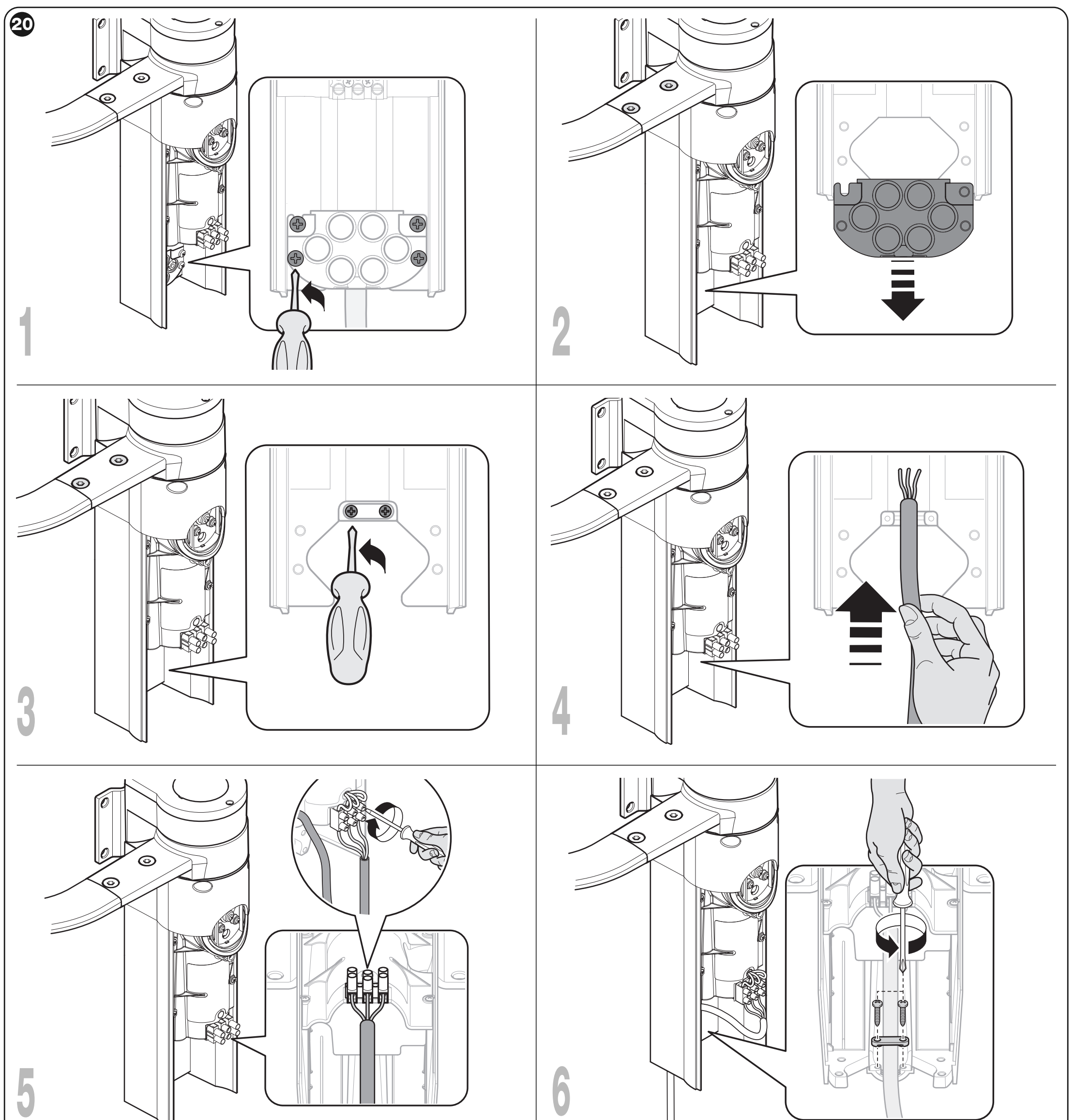

Spajanje WL1024 na upravljačku jedinicu WL1024C
WL1024 se ne spaja na 230 V. Napaja ga motorni izlaz WLA1 u WL1024C. Za povezivanje upotrijebite kabel 3 × 1,5 mm², najviše 6 m: dvije žile motora i zaštitni vodič. Polaritet motornih vodiča mijenja se pri promjeni smjera; ne radi se o stalnom napajanju +/− za dodatnu opremu.
- Odspojite sve izvore napajanja. Uklonite donji poklopac WL1024 i četiri vijka držača kabelskih uvodnica; sačuvajte dva odstojnika.
- Provucite kabel kroz uvodnicu. Tri vodiča spojite točno prema simbolima na priključnoj letvi motora, a zaštitni vodič na označeni priključak za uzemljenje. Zategnite uvodnicu.

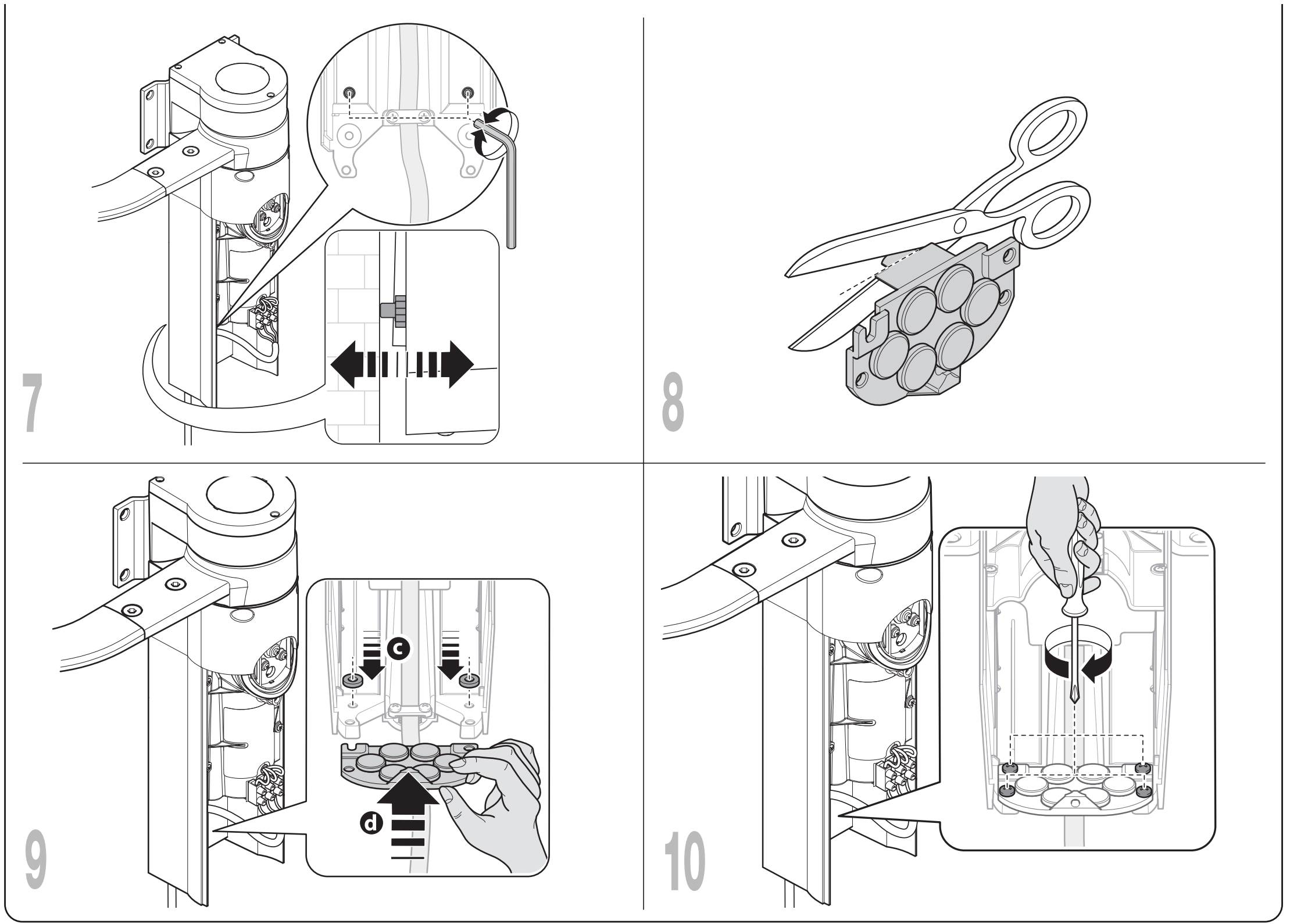

- Namjestite dva unutarnja oslonca tako da se oslanjaju na stup. Oblikujte rub držača uvodnica prema slici pa vratite oba odstojnika i poklopac.
- Na WLA1 spojite drugi motor na njegov motorni izlaz M1. Namjestite premosnike JA/JB prema položaju upravljačkog motora i preklapanju krila navedenima u tablici u nastavku.

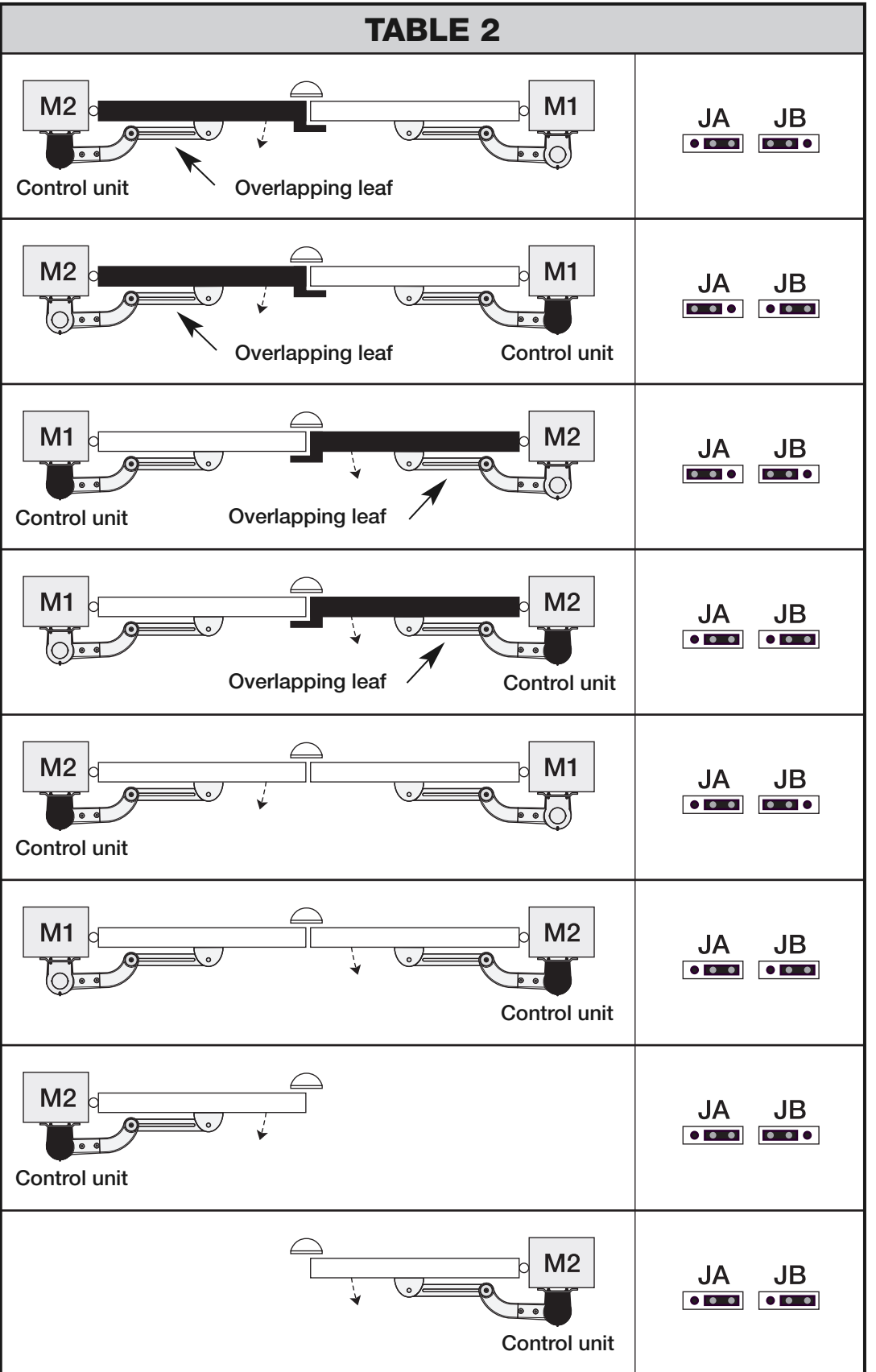

Oznaka M1/M2 tijekom učenja ovisi o konfiguraciji JA/JB i preklapanju krila. Premosnike nemojte birati samo prema tome na kojoj je strani motor WL1024; upotrijebite odgovarajuću sliku s upravljačkom jedinicom i krilom koje se preklapa.

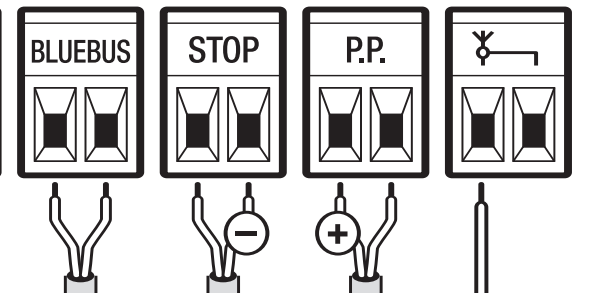

Priključci za pribor na WLA1
Ti se priključci nalaze u WL1024C, a ne u samostalnom WL1024. Pomoćno napajanje uzmite s konkretnih priključaka označenih u detalju u nastavku, a ne s bilo kojeg para kontakata.
| Priključak | Polaritet i električni podaci |
|---|---|
| Pomoćno napajanje | + lijevi priključak para P.P.; − desni priključak para STOP, kada su natpisi okrenuti kao na slici u nastavku. Napon 18–31 V DC pri mrežnom ili solarnom napajanju, 11–14 V DC s PS424. Ukupna potrošnja najviše 200 mA. Napajanje ostaje uključeno i u stanju pripravnosti. |
| BlueBUS / NICE EPMB | Dva vodiča paralelno, bez polariteta. Kabel 2 × 0,5 mm² do 20 m; za 20–40 m upotrijebite 2 × 1 mm². Postavite TX i RX na odgovarajuću adresu i ponovite učenje uređaja. |
| P.P. – naredba | Preklopni beznaponski NO kontakt. Za naredbu se ne upotrebljava napajanje +/−. |
| STOP | NO, NC ili 8,2 kΩ, ovisno o sigurnosnom uređaju; vrsta se pohranjuje tijekom učenja. Kontakt nema polaritet, ne priključujte vanjski napon. |
| ELS – električna brava | 12 V AC, najviše 15 VA; bez +/−. Podatak vrijedi za funkciju električne brave. |
| FLASH / NICE WLT | Priključak FLASH na napojnom dijelu WL1024C; sačuvajte izvorni priključak i ožičenje WLT-a. Za funkciju upozoravajućeg svjetla izlaz je 12 V DC, najviše 21 W. Nemojte ovamo prenositi polaritet P.P./STOP. |
Prvo pokretanje dvokrilnih vrata
Sljedeće radnje obavlja instalater na WLA1 u WL1024C, nakon dovršetka montaže, provjere ožičenja i postavljanja fiksnih graničnika. U prostoru vrata ne smije biti ljudi ni prepreka. Postupak je namijenjen ploči s četiri LED-ice L1–L4.
1. Učitavanje BlueBUS-a i STOP-a
- Nakon uključivanja LED BlueBUS mora pravilno treptati približno jednom u sekundi. U slučaju neuobičajenog signala isključite napajanje i provjerite ožičenje.
- Držite pritisnuto OPEN + STOP/SET približno 3 sekunde. Otpustite tipke kada L1 i L2 počnu brzo treptati.
- Po završetku STOP mora svijetliti, a L1/L2 se ugasiti. Ponovite učenje nakon svakog dodavanja ili uklanjanja uređaja, čak i ako prije nije bio priključen nijedan uređaj.
2. Učitavanje krajnjih položaja
- Provjerite JA/JB. Otključajte oba motora, postavite krila na polovicu putanje i ponovno ih zaključajte.
- Držite pritisnuto STOP/SET + CLOSE približno 3 sekunde. Otpustite tipke kada L3/L4 počnu brzo treptati.
- Sustav mora polako zatvoriti M1, zatim polako zatvoriti M2, polako otvoriti oba krila do graničnika i potom ih potpuno i brzo zatvoriti.
- Ako se smjer ili redoslijed ne podudara, odmah pritisnite bilo koju tipku. Nakon isključivanja napajanja provjerite JA/JB i polaritet dviju žica motora WL1024; zaštitni vodič ostaje nepromijenjen.
- Nakon uspješnog zatvaranja L3/L4 se gase. Isprobajte potpuno otvaranje i zatvaranje s usporavanjem. Aktiviranje fotoćelije ili druga naredba tijekom učenja prekinut će postupak; treba ga ponoviti od početka.
Postavke dvokrilnih vrata na WLA1
Na samostalnom WL1024 ne programira se ništa. Sljedeće postavke odnose se na upravljačku jedinicu WLA1 s četiri LED-ice L1–L4 u motoru WL1024C. Tipke OPEN i CLOSE služe za odabir tijekom programiranja, a STOP/SET za potvrdu. Usporavanje i krajnji položaji ovise o učenju putanje. Redoslijed krila mora odgovarati konfiguraciji JA/JB.
Razina I – uključivanje i isključivanje funkcija
- Držite STOP/SET pritisnutim približno 3 sekunde. Otpustite tipku kada L1 počne treptati.
- Pomoću tipke OPEN ili CLOSE pomaknite trepćuću LED-icu na željenu funkciju.
- Kratko pritisnite STOP/SET da biste promijenili njezino stanje: kratko treptanje = OFF, dugo treptanje = ON.
- Pričekajte 10 sekundi bez pritiskanja tipke; programiranje će završiti i promjene će se pohraniti. Pri podešavanju sljedećih funkcija nemojte prekoračiti 10 sekundi između pritisaka tipki.
| LED-ica – funkcija | ON / OFF i tvornička postavka |
|---|---|
| L1 – Automatsko zatvaranje Zatvaranje nakon postavljenog vremena pauze. | ON: nakon otvaranja vrata se zatvaraju po isteku pauze, standardno 30 s. OFF – tvornička postavka: poluautomatski rad; za zatvaranje je potrebna naredba. |
| L2 – Zatvaranje nakon aktiviranja fotoćelije Skraćivanje čekanja nakon prolaska. | ON: aktiviranje fotoćelije pri otvaranju ili zatvaranju skraćuje pauzu na 5 s. Ako je automatsko zatvaranje isključeno, a fotoćelija se aktivira tijekom zatvaranja, nakon aktiviranja primjenjuje se programirano vrijeme pauze. OFF – tvornička postavka: ova je funkcija isključena. |
| L3 – Zatvaranje nakon povratka napajanja Ponašanje pri ponovnoj uspostavi napajanja. | ON: ako upravljačka jedinica nakon povratka napajanja utvrdi da su vrata otvorena, zatvorit će ih nakon 5 s predtreptanja. OFF – tvornička postavka: povratak napajanja sam po sebi neće pokrenuti zatvaranje. |
| L4 – stanje pripravnosti BlueBUS Štedni način rada, osobito pri napajanju baterijom ili solarnim napajanjem. | ON: 1 minutu nakon manevra isključuju se izlaz BlueBUS i LED-ice, osim LED-ice BlueBUS koja sporo treperi. Nova naredba ponovno aktivira rad uz kratko kašnjenje. OFF – tvornička postavka: uobičajen rad bez ovog isključivanja. |
Razina II – vrijednosti parametara
Ulazna LED-ica odabire parametar; LED-ica vrijednosti određuje njegovu postavku. Podebljane vrijednosti tvorničke su postavke. Promjenu sile ili brzine mora pratiti funkcionalno i sigurnosno ispitivanje cijele rampe.
- Držite STOP/SET približno 3 sekunde; pustite kada L1 počne treperiti.
- Tipkom OPEN ili CLOSE odaberite ulaznu LED-icu željenog parametra.
- Ponovno pritisnite STOP/SET i držite ga. Nakon približno 3 s zasvijetlit će LED-ica trenutačne vrijednosti.
- Dok i dalje držite STOP/SET, tipkom OPEN ili CLOSE odaberite LED-icu vrijednosti. Zatim pustite STOP/SET.
- Pričekajte 10 sekundi bez pritiskanja tipki, kako bi se postavka spremila i programiranje završilo.
| Ulazna LED-ica – naziv i opis | LED-ica postavke – vrijednost |
|---|---|
| L1 – Vrijeme pauze Vrijeme čekanja prije zatvaranja; aktivno kada je uključeno automatsko zatvaranje. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Korak po korak Slijed naredbi s ulaza P.P. i daljinskog upravljača. | L1 – otvaranje → stop → zatvaranje → stop L2 – otvaranje → stop → zatvaranje → otvaranje L3 – otvaranje → zatvaranje → otvaranje → zatvaranje L4 – stambeni način rada: pri otvaranju P.P. i OPEN nemaju učinka, a CLOSE preokreće kretanje u smjeru zatvaranja. Pri zatvaranju P.P. i OPEN preokreću kretanje u smjeru otvaranja, a CLOSE nema učinka. |
| L3 – Brzina motora Brzina tijekom uobičajenog hoda. | L1 – spora L2 – srednja L3 – brza L4 – vrlo brza |
| L4 – Sila motora Razina sile oba motora; ne služi za kompenzaciju zapinjanja ni nepravilne geometrije. | L1 – razina 1, minimalna sila L2 – razina 2 L3 – razina 3 L4 – razina 4, maksimalna sila |
Daljinsko upravljanje
Daljinski upravljači NICE MYGO4 uče se na utičnom prijamniku NICE OXIBD u upravljačkom motoru WL1024C prema njegovim uputama. Učenje odašiljača odvojeno je od učenja uređaja i hoda; WL1024 nema vlastiti radioprijamnik.
Vraćanje postavki WLA1
Na WLA1 istodobno držite OPEN + CLOSE, dok L1 i L2 ne počnu treperiti, a zatim pustite tipke. Upravljačka ploča vratit će tvorničke postavke. Ponovno provedite učenje uređaja i učenje hoda te sigurnosno ispitivanje. Ovaj postupak nije postupak brisanja radiomemorije prijamnika.
Rezervna baterija i solarno napajanje
NICE PS424 spaja se na upravljački motor WL1024C tek nakon dovršetka montaže, učenja i ispitivanja. WL1024 se napaja iz nje preko WLA1. Upotrijebite predviđeni priključak za bateriju; nemojte zamijeniti polaritet s pomoćnim priključcima za pribor.
NICE SOLEMYO SYKCE30 alternativa je mrežnom napajanju, nakon provjere sunčanih uvjeta i broja ciklusa. Mrežno i solarno napajanje ne smiju se upotrebljavati istodobno. Samostalni WL1024 ne uključuje bateriju ni solarni komplet.
Kada drugo krilo ne radi ispravno
| Simptom | Što provjeriti |
|---|---|
| WL1024 se ne pomiče | Napajanje i stanje WLA1 u WL1024C, čvrsto umetnuti priključni blok motora, kabel 3 × 1,5 mm² i blokadu prijenosnika. |
| Krilo se pri učenju otvara umjesto da se zatvara | Zaustavite učenje. Nakon odspajanja izvora napajanja provjerite JA/JB i vodiče motora WL1024 prema shemi spajanja. |
| Krila se pri zatvaranju preklapaju pogrešnim redoslijedom | Provjerite konfiguraciju JA/JB prema stvarnom preklapanju krila i ispravno učenje hoda. Nakon popravka ponovite učenje. |
| Motor se zaustavlja ili preokreće smjer | Najprije ga deblokirajte i provjerite otpor pri kretanju, geometriju poluge i čvrste graničnike. Provjerite fotoćelije i STOP. Sila se ne smije povećavati radi kompenzacije mehaničkog kvara. |
| L1/L2 ili L3/L4 sporo trepere | L1/L2 označavaju da je potrebno učenje uređaja; L3/L4 označavaju učenje krajnjih položaja. Nastavite prema uputama za prvo pokretanje. |
| Ne radi samo daljinski upravljač | Ako rampa reagira na tipku WLA1, provjerite bateriju odašiljača i prijamnik, a ne ožičenje drugog motora. |

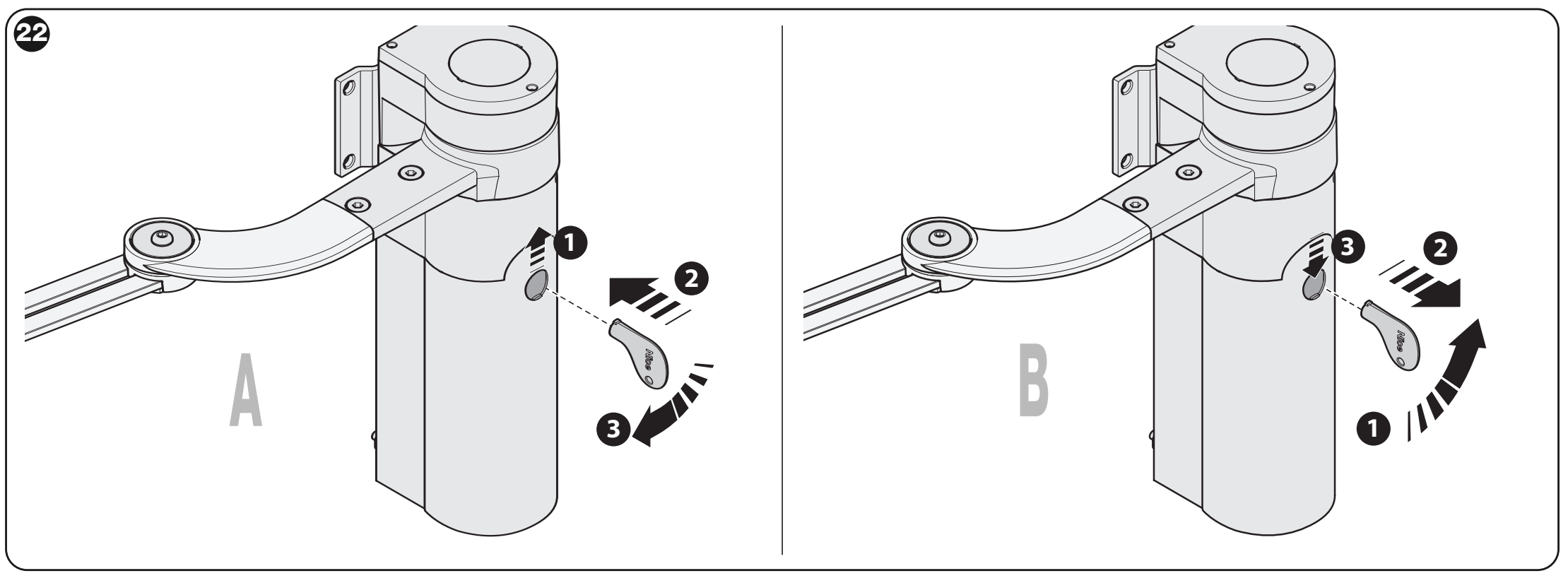

Ručno deblokiranje u slučaju nestanka struje
- Zaustavite rampu i pridržite krilo kako se ne bi samostalno pomaknulo. Otvorite poklopac i umetnite ključ za deblokiranje.
- Okrenite ključ gotovo za cijeli okret u smjeru kazaljke na satu. Krilo se sada može ručno pomicati.
- Za ponovno blokiranje okrenite ključ u smjeru suprotnom od kazaljke na satu i lagano pomičite krilo dok prijenosnik mehanički ne sjedne.
- Izvadite ključ, okrenite disk za deblokiranje za 90° u smjeru suprotnom od kazaljke na satu i zatvorite poklopac. Kod dvokrilne rampe deblokirajte svaki motor zasebno.
Provjera prije uporabe
- Kada je motor deblokiran, krilo se mora moći ručno otvoriti i zatvoriti silom manjom od 390 N i nakon puštanja ostati nepomično. Ovo je ispitivanje ručnog pomicanja, a ne dopuštena udarna sila na osobu.
- Provjerite sidra, osovinice, osigurače, pokrove i cijeli hod poluge. Više puta isprobajte otvaranje, zatvaranje i zaustavljanje.
- Svaku fotoćeliju, sigurnosnu rubnu letvu i STOP ispitajte zasebno. Ako zaštita koristi ograničenje sile, instalater mora izmjeriti udarne sile i provjeriti sigurnost cijelog sklopa.
- Rampu predajte tek nakon uspješno provedenih ispitivanja. Vlasnik mora dobiti upute za uporabu, demonstraciju deblokiranja i plan održavanja. Djeca i druge osobe ne smiju se zadržavati u području kretanja krila.
Održavanje i redovita kontrola
Kontrolu obavljajte najkasnije svakih 6 mjeseci ili nakon 20 000 manevara, ovisno o tome što nastupi prije. Prije zahvata odspojite sve izvore napajanja. Provjerite pričvršćenja, koroziju, zazor zglobova, osiguračne prstenove, istrošenost poluge i brtvljenje poklopaca; oštećene dijelove zamijenite. Nakon održavanja ponovite funkcionalne i sigurnosne provjere.
Tehnički podaci za WL1024
| Parametar | Vrijednost |
|---|---|
| Tip | Zglobni elektromehanički motor bez upravljačke jedinice |
| Napajanje motora | 24 V DC iz WLA1 u WL1024C |
| Nazivna struja | 2 A |
| Struja pri pokretanju | 3 A, najviše 2 s |
| Nazivni okretni moment | 50 Nm |
| Kutna brzina bez opterećenja | 0,20–0,30 rad/s |
| Kutna brzina pri nazivnom momentu | 0,16–0,24 rad/s |
| Rad | Najviše 100 potpunih ciklusa dnevno; WLA1 ograničava na približno 50 ciklusa/h |
| Neprekidan rad | Približno 10 minuta |
| Stupanj zaštite | IP44 uz neoštećeno i zatvoreno kućište |
| Temperatura | −20 do +50 °C |
| Dimenzije | 90 × 125 × 385 mm |
| Masa motora | 4,3 kg |
Motor nije namijenjen za uporabu u kiseloj, jako slanoj ni eksplozivnoj okolini. Broj ciklusa ne jamči primjenjivost na svim vratima; vrijede i ograničenja opterećenja te stanje mehanike.

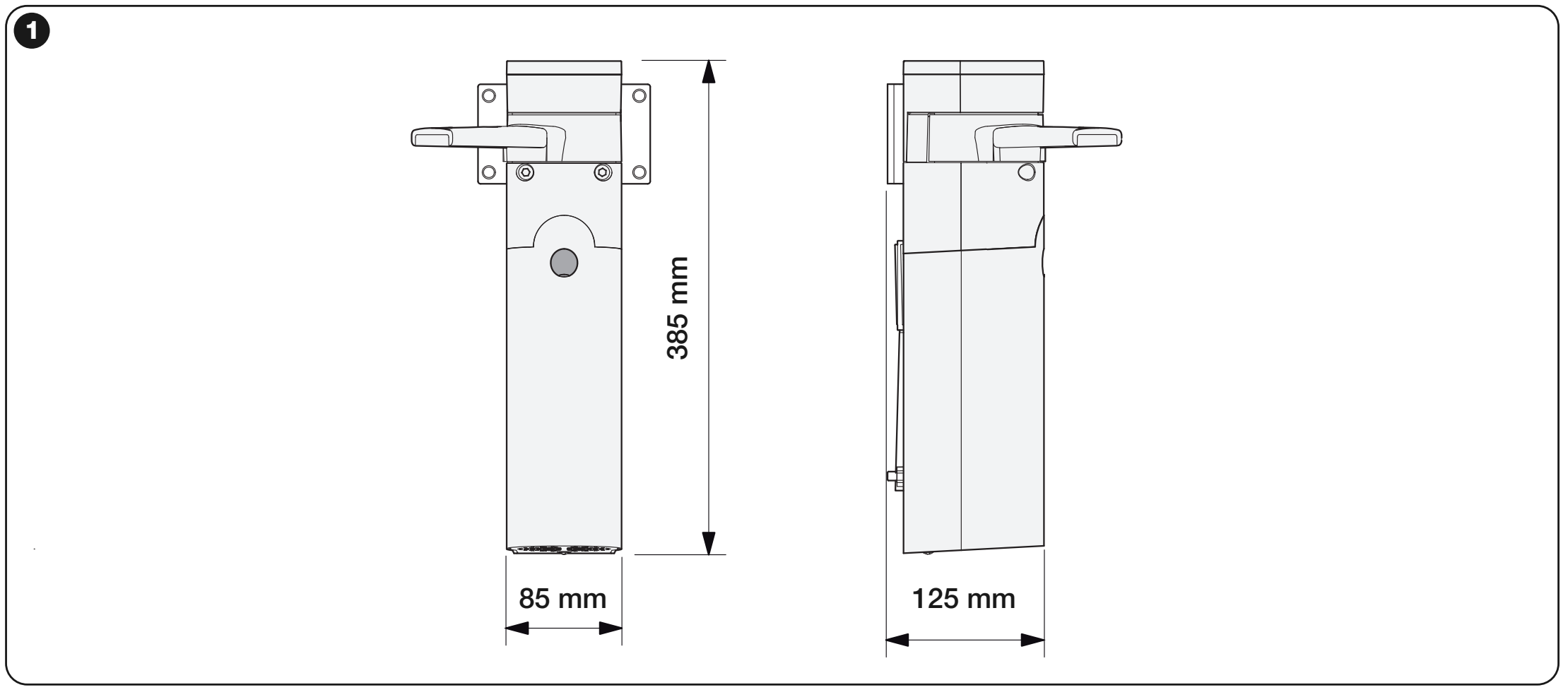

Dimenzijski crtež navodi širinu od 85 mm, dok tehničke dimenzije pogona iznose 90 × 125 × 385 mm. Prije bušenja provjerite stvarni motor i nosač te ostavite slobodnim cijeli prostor kretanja poluge.
