Opis proizvoda NICE Walky WL1024C – pogon s upravljačkom jedinicom za vrata do 1,8m/180kg

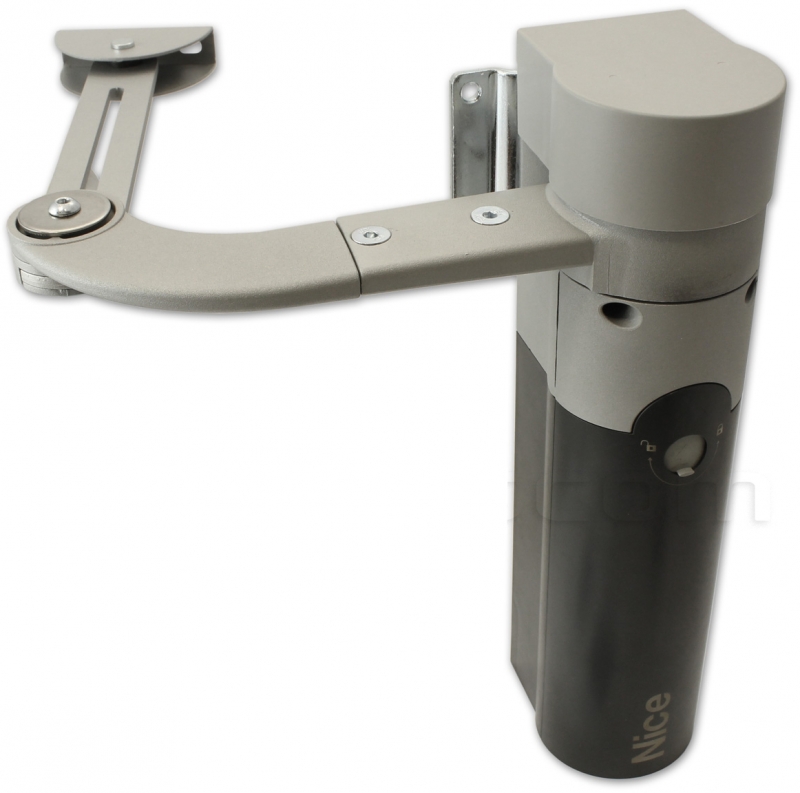

NICE WALKY WL1024C je zglobni pogon za jedno krilo otvarajućih vrata s ugrađenom upravljačkom jedinicom WLA1. Motor radi na 24 V DC, a kompletni WL1024C napaja se iz mreže 230 V AC. Kod dvokrilnih vrata na njega se priključuje drugi motor WL1024 bez upravljačke jedinice.

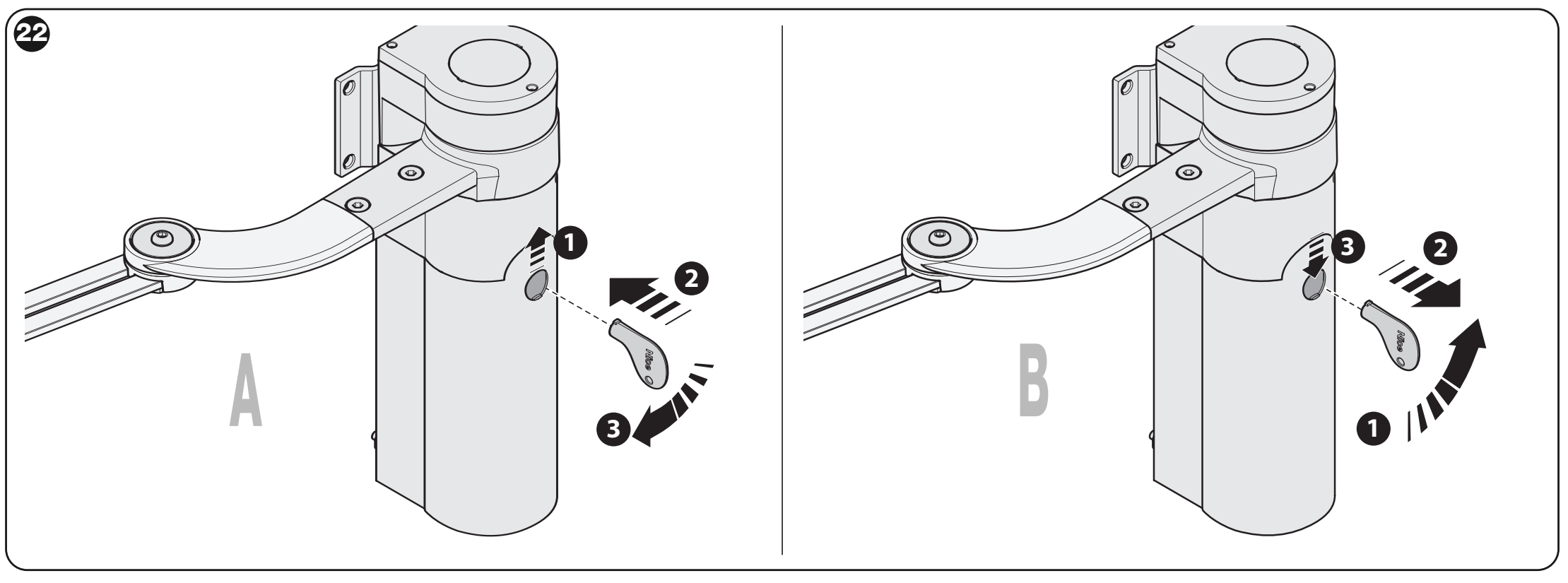

Pogon je nepovratan a u slučaju nestanka struje deblokira se ključem. Podaci 1,8 m i 180 kg različite su granične vrijednosti; prikladnost pojedinih vrata određuje zajednički grafikon duljine i mase.
| Brza navigacija | |
|---|---|
| Odabir i ograničenja | Pribor |
| Kompleti | Montaža |
| Spajanje | Stezaljke i polaritet |
| Fotoćelije | Prvo pokretanje |
| Postavke | Daljinski upravljači |
| Kvarovi | Deblokada |
| Resetiranje | Održavanje |
| Parametri | PDF priručnik |

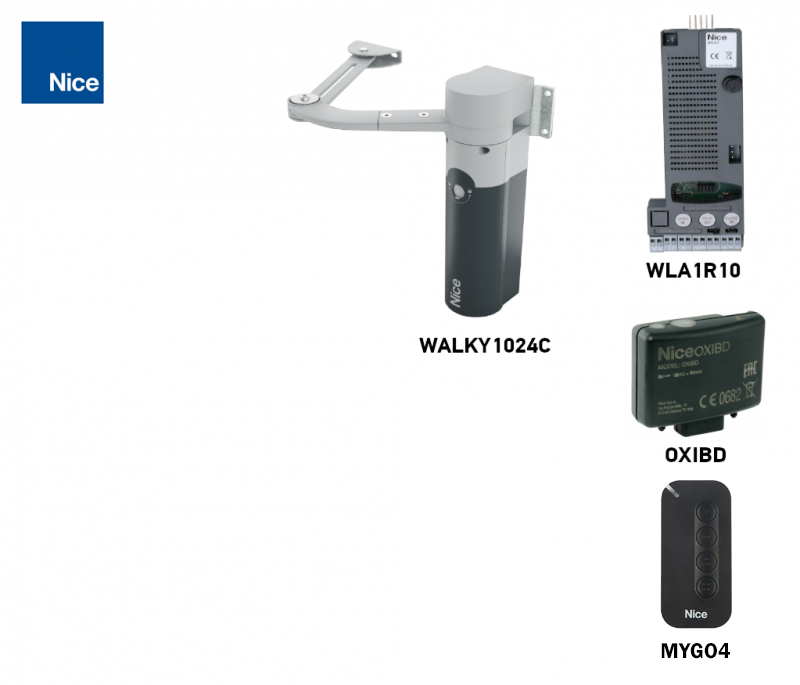

Upravljanje i kompatibilni pribor
WLA1 je dio modela WL1024C. Samostalna WLA1 služi kao zamjenska jedinica. WL1024 je drugi motor bez upravljanja; ne treba mu druga upravljačka jedinica. Sljedeći postupci odnose se na WLA1 s četiri LED diode L1–L4; prije zahvata provjerite oznake i upravljačke elemente ugrađene ploče.
| Što | Zašto | Vrsta |
|---|---|---|
| Drugi motor | Za drugo krilo; zasebni kabel za motor. | NICE WL1024 |
| Fotoćelije | Zaštita prolaza, BlueBUS bez polariteta. | NICE EPMB |
| Signalna svjetiljka | Upozorava na kretanje; priključak FLASH i funkcija signalne svjetiljke. | NICE WLT |
| Radio i daljinski upravljač | Utični prijamnik SM i kompatibilno kodiranje; odabir i uparivanje. | NICE OXIBD + NICE MYGO4 |
| Rezervna baterija | Rad tijekom nestanka mrežnog napajanja; namjenski priključak. | NICE PS424 |
| Solarno napajanje | Za lokacije bez električne mreže; ne spajati na mrežno napajanje. | NICE Solemyo |

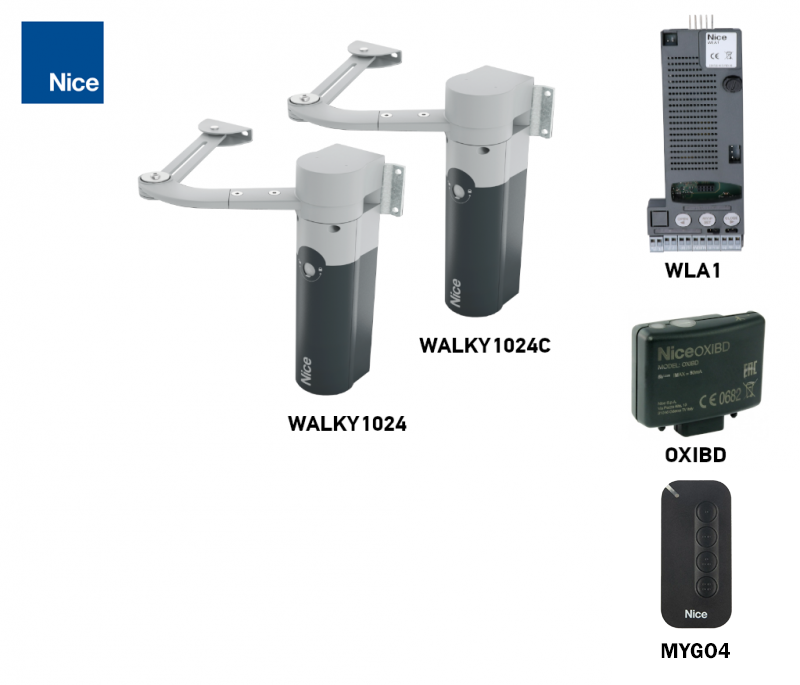

Kompleti za jedno ili dva krila
Samostalni WL1024C pokreće jedno krilo. Kod dvokrilnih vrata upravlja i drugim motorom NICE WL1024 bez vlastite upravljačke jedinice. Odaberite broj motora i opremu prema konkretnom kompletu. Dva motora ne povećavaju ograničenje za jedno krilo.
| 1 krilo | Samostalni pogon | 2 krila |
|---|---|---|
| Osnovni komplet S fotoćelijama S priborom  | Samostalni WL1024C Jedan motor s upravljačkom jedinicom WLA1; opremu je potrebno nadopuniti. | Osnovni komplet S fotoćelijama S priborom  |
Kada odabrati WALKY WL1024C
Prikladan je za lakša krilna vrata s dovoljno slobodnog prostora za zglobnu ruku. Krilo se mora glatko kretati i ostati zaustavljeno nakon otpuštanja. Pogon neće riješiti problem oštećenih šarki, trenja ni vjetra koji djeluje na nepropusnu ispunu.
| Uvjet | Ograničenje za jedno krilo |
|---|---|
| Puna ruka | Duljina najviše 1,8 m pri masi najviše 100 kg; kut otvaranja do 110° ovisno o geometriji. |
| Najveća masa | 180 kg pri duljini od 0,8 m s punom rukom. Dulja krila moraju odgovarati zajedničkom dijagramu. |
| Skraćena ruka | Duljina najviše 1,6 m pri masi najviše 100 kg; kut otvaranja najviše 90°. |
| Visina krila | Najviše 2 m, i s punom i sa skraćenom rukom. |
| Rad | Najviše 100 potpunih ciklusa dnevno; upravljačka jedinica ograničava rad na približno 50 ciklusa/h. Neprekidan rad približno 10 min, nakon čega je potrebna stanka. |

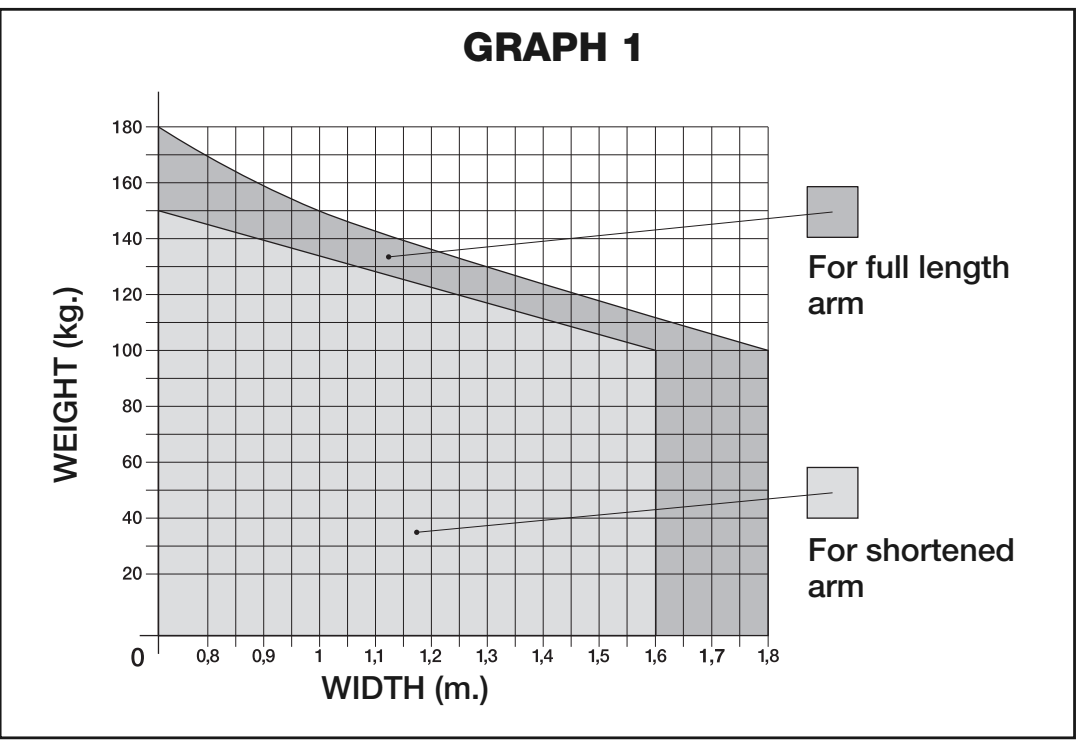

Dijagram primjene WALKY: vodoravno duljina krila u m, okomito masa u kg; siva područja za punu i skraćenu ruku
Sjecište mase i duljine mora biti unutar odgovarajućeg sivog područja. Dodatno treba uzeti u obzir površinu ispune, vjetar, dimenzije šarki i montažne dimenzije. Ako želite provjeriti odabir, kontaktirajte nas uz dimenzije, masu i fotografije vrata.
Orijentacijski vijek trajanja
Indeks opterećenja određuje se prema zajedničkom rasponu duljine i mase, a zatim se dodaju utjecaji okoline. Dijagram prikazuje procijenjeni broj ciklusa, a ne jamstvo ni broj godina.
| Utjecaj | Indeks: puna / skraćena ruka |
|---|---|
| Duljina manja od 1,2 m | Masa veća od 100 kg: 55 % / 65 %. Masa manja od 100 kg: 30 % / 50 %. |
| Duljina 1,2–1,6 m | Masa veća od 80 kg: 55 % / 65 %. Masa manja od 80 kg: 40 % / 50 %. |
| Duljina veća od 1,6 m | Masa veća od 60 kg: 55 %. Masa manja od 60 kg: 40 %. Skraćena ruka se ne upotrebljava. |
| Temperatura / vlažnost | Iznad 40 °C ili ispod 0 °C, odnosno pri vlažnosti iznad 80 %: +15 % / +15 %. |
| Puna nepropusna ispuna | +15 % / +10 %. |
| Vjetrovito područje | +15 % / +10 %. |

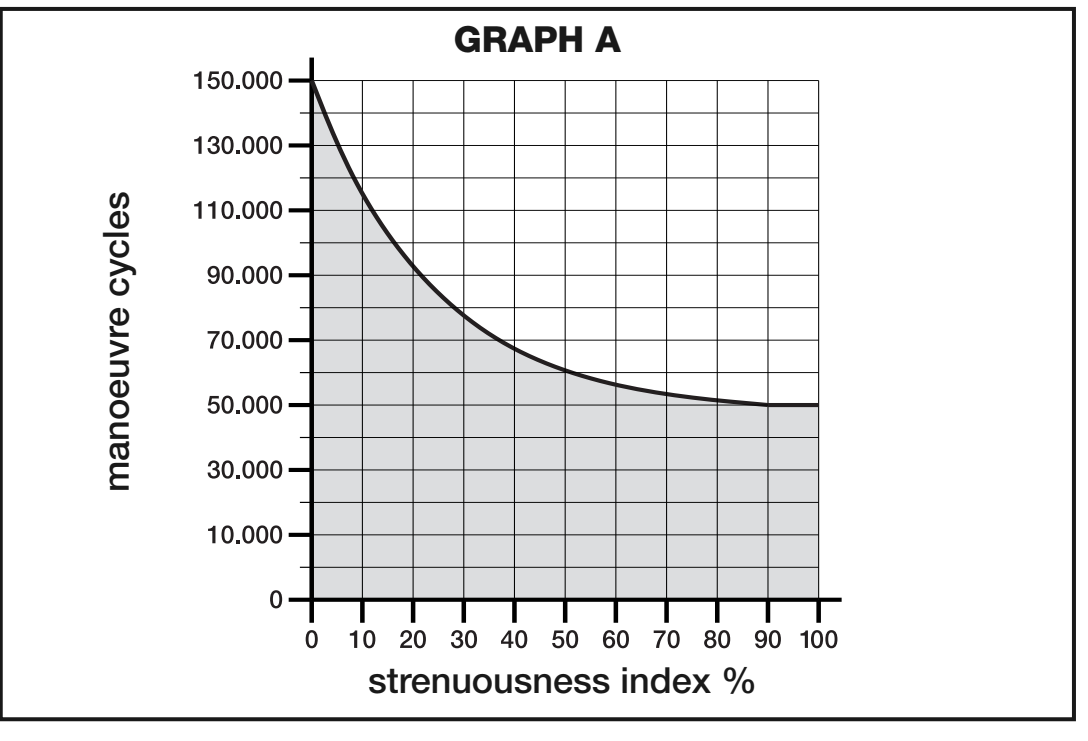

Orijentacijski dijagram vijeka trajanja WALKY: vodoravno zbroj indeksa u %, okomito broj ciklusa
Ako je masa točno na granici raspona, pri procjeni rezerve upotrijebite viši od dvaju susjednih indeksa. Indeks vijeka trajanja ne zamjenjuje dijagram prikladnosti pogona.
Montaža pogona i zglobne ruke
Montažu, priključivanje na električnu mrežu i sigurnosna ispitivanja mora obaviti stručno osposobljen tehničar. Prije zahvata isključite napajanje i odspojite bateriju. Za otvaranje i zatvaranje potrebni su čvrsti mehanički graničnici; nisu automatski dio pogona.
Prostor za ruku i dimenzije A / B / E
| Dimenzija | Uvjet |
|---|---|
| Širina stupa | Najmanje 80 mm. Pri širini od 80–135 mm stražnji nosač postavlja se zakrenut za 90°, prema slici. Riječ je o širini mjesta za pričvršćivanje, a ne o univerzalnom presjeku stupa. |
| Slobodan prostor E | 80–299 mm: potrebno je skratiti ruku; kut otvaranja najviše 90°. Od 300 mm: puna ruka, kut otvaranja do 110° ovisno o geometriji. |
| A i B za punu ruku | Izmjerite položaj šarke i nosača prema nacrtu. Točka A/B mora biti unutar sivog područja dijagrama za željeni kut. |
| Položaj | Motor postavite okomito; ruku u gornji dio krila. Nemojte montirati pogon naopako, tako da ruka bude usmjerena prema dolje. |

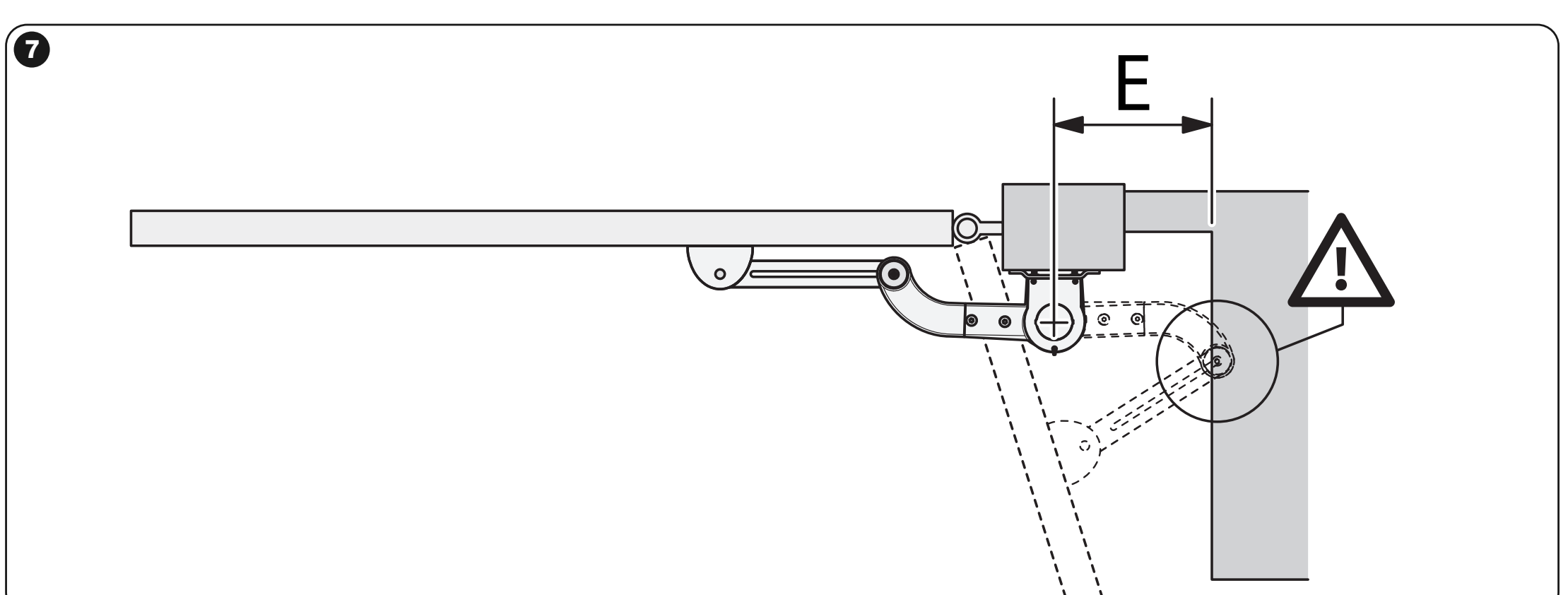

WALKY: mjerenje slobodnog prostora E iza zglobne ruke

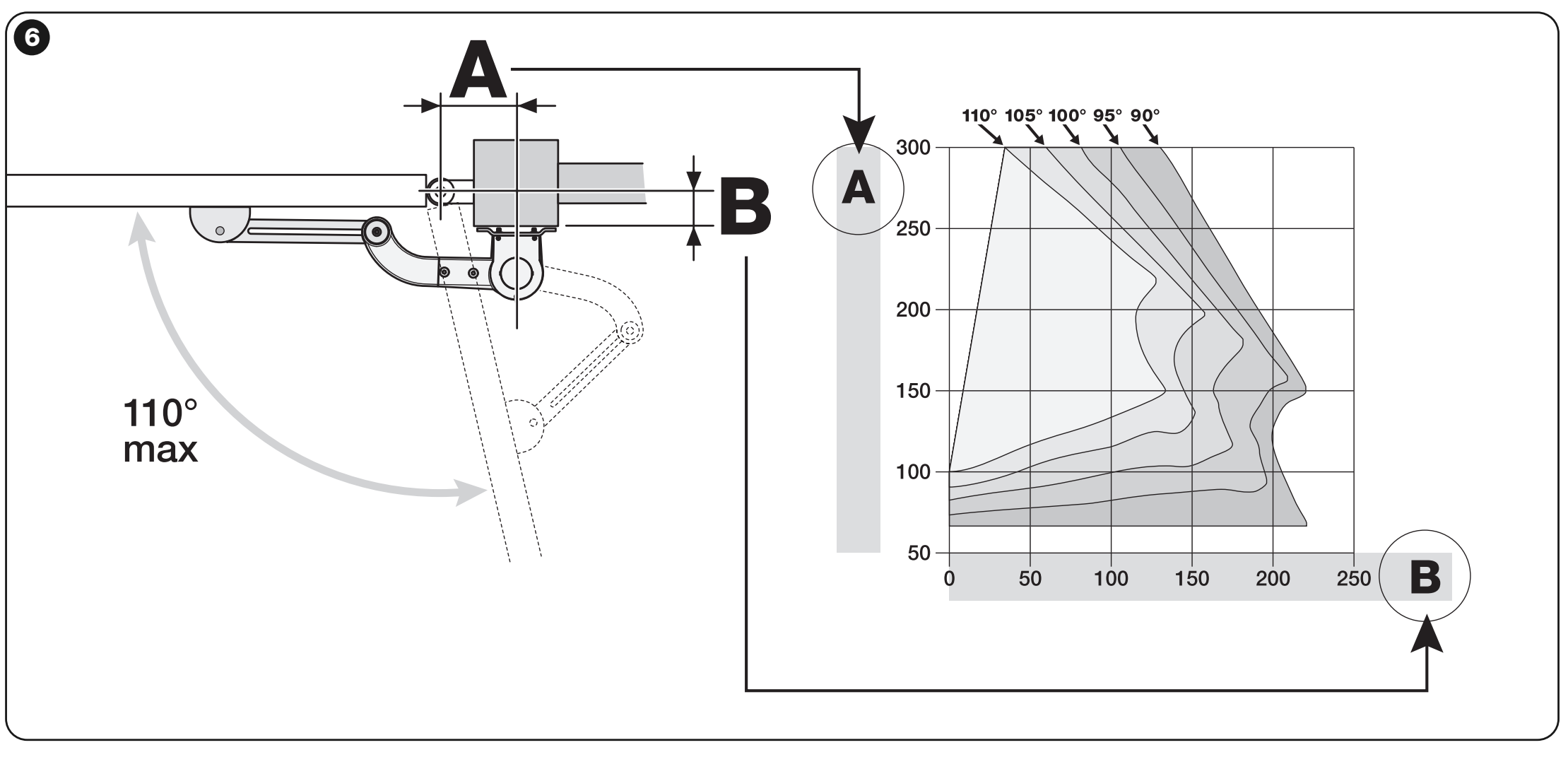

WALKY s punom rukom: dimenzije A i B u mm i dijagram za otvaranje 90–110°

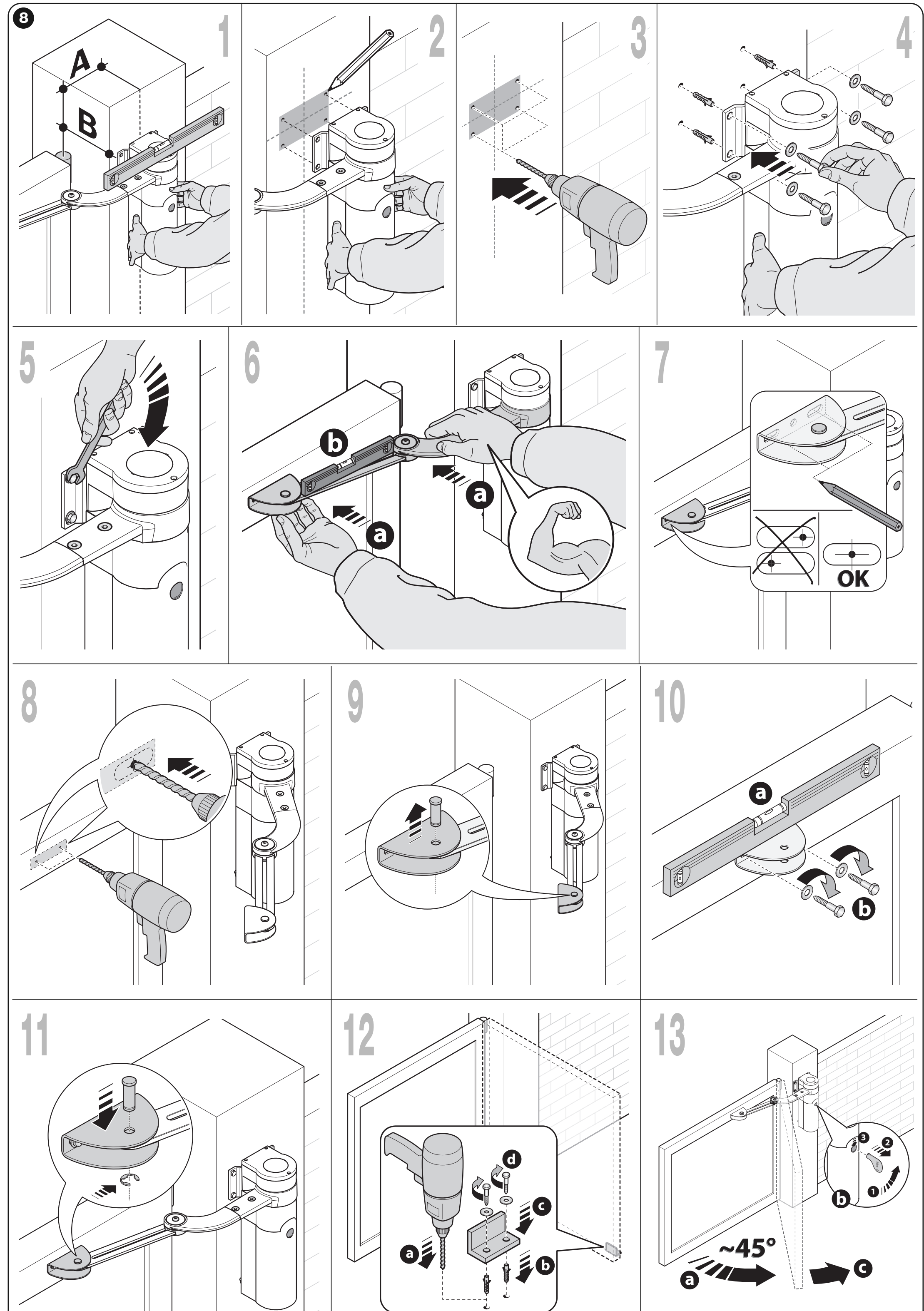

Pričvršćivanje nosača i pune ruke
- Sastavite ruku i stražnji nosač prema nacrtu. Zakrivljeni dio ruke usmjerite prema vratima; klinovi i osiguračni prstenovi moraju pravilno sjesti.
- Prema dimenzijama A/B označite položaj motora. Stražnji nosač učvrstite u nosivu podlogu; monter treba procijeniti vrstu sidara i čvrstoću konstrukcije.
- Motor postavite okomito. Položaj prednjeg nosača na krilu odredite s deblokiranim motorom i zatvorenim vratima; pridržavajte se visinskog rasporeda, uključujući kontrolnu dimenziju od 75 mm prema nacrtu.
- Prednji nosač pričvrstite na čvrsti okvir krila. Najprije omogućite podešavanje njegova položaja. Ručno provjerite cijelu putanju, slobodno kretanje ruke i dodir s oba graničnika.
- Nakon podešavanja zatvorenog krila, nosač čvrsto pričvrstite svim trima vijcima. Osigurajte ruku klinom i osiguračnim prstenom.

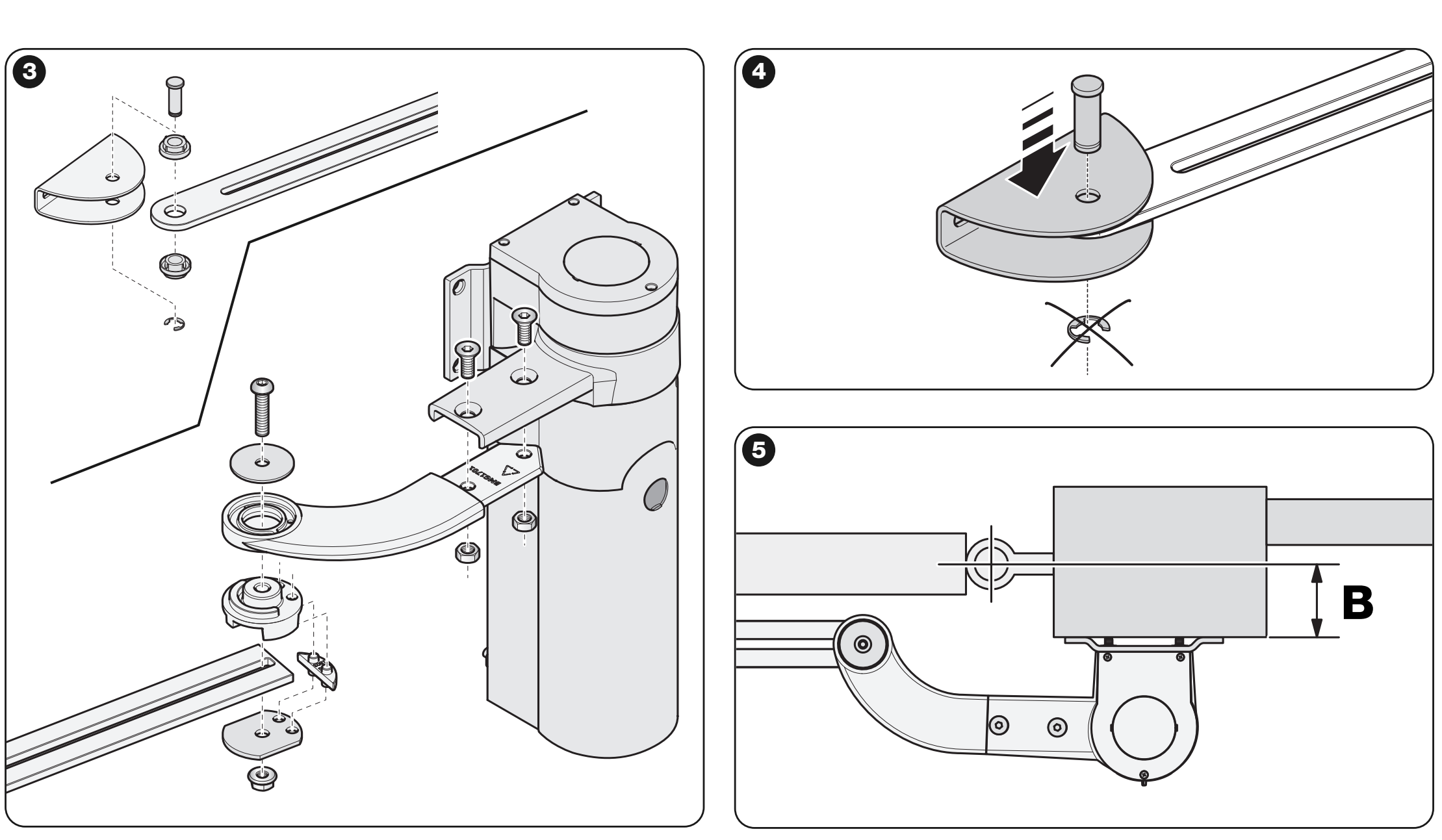

WALKY: sastavljanje ruke, stražnji nosač i položaj dimenzije B
WALKY: montaža na stup, visina nosača krila i konačno osiguranje ruke

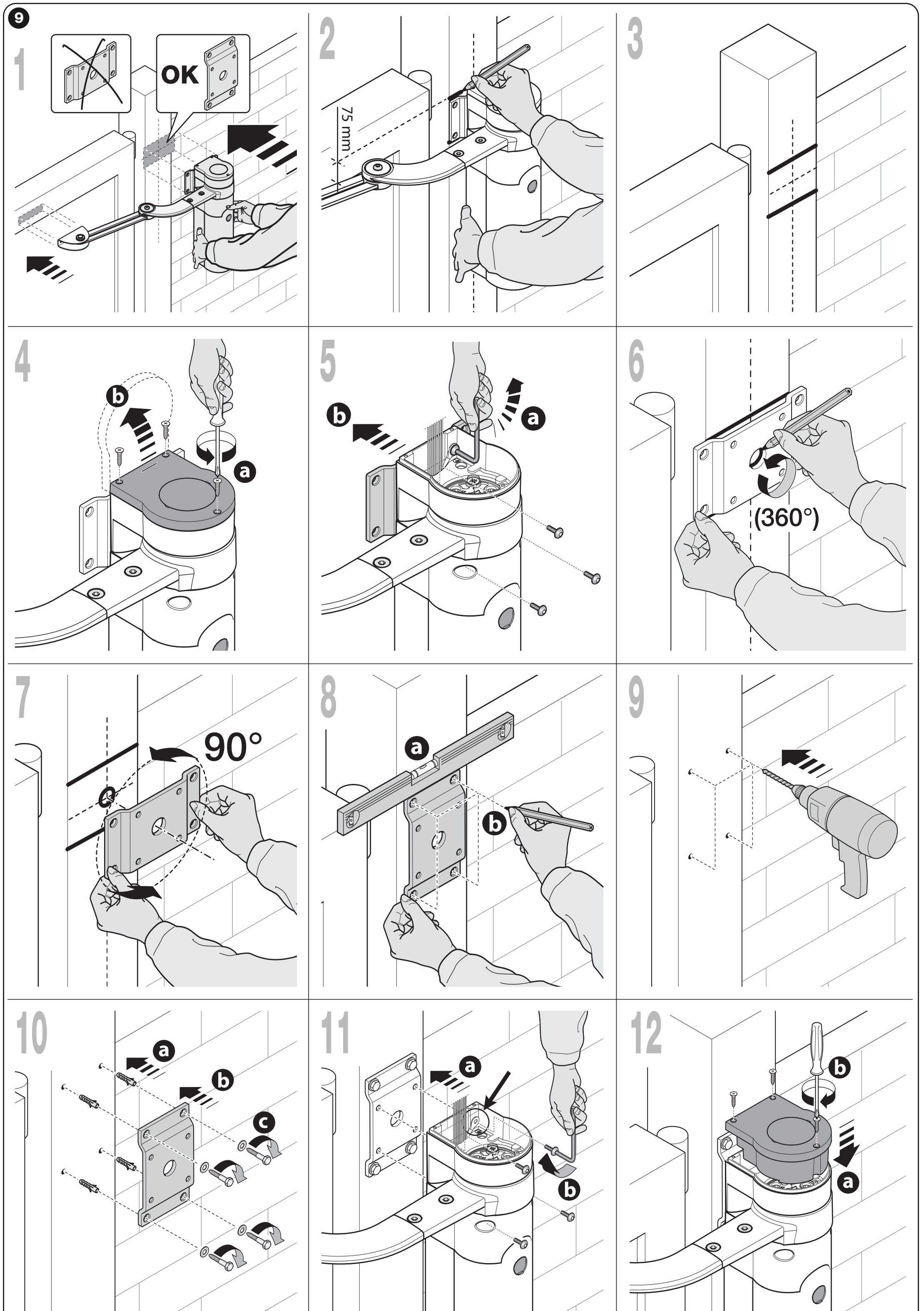

WALKY na stupu širine 80–135 mm: zakretanje stražnjeg nosača za 90°
Montaža sa skraćenom rukom
Skraćivanje je zahvat pri montaži za slobodan prostor E manji od 300 mm. Najprije provjerite ograničenja skraćene ruke i geometriju. Dimenzija C je udaljenost između osi klinova ruke; određuje se sjecištem A/B na dijagramu. Skraćeni dio ne smije se odrezati odokativno.
- Na temelju dimenzija A/B odaberite C s dijagrama; kut otvaranja najviše je 90°.
- Prije rezanja sastavite ruku u kontrolni položaj. Pri zatvaranju i otvaranju provjerite položaj nosača i os šarke pomoću konopca, prema slici AA/BB.
- Tek nakon potvrde cijele putanje prilagodite duljinu prema nacrtu, uklonite oštre rubove i dovršite pričvršćivanje.
- Ponovno provjerite graničnike, slobodno kretanje i da nema sudara ruke, stupa i krila.

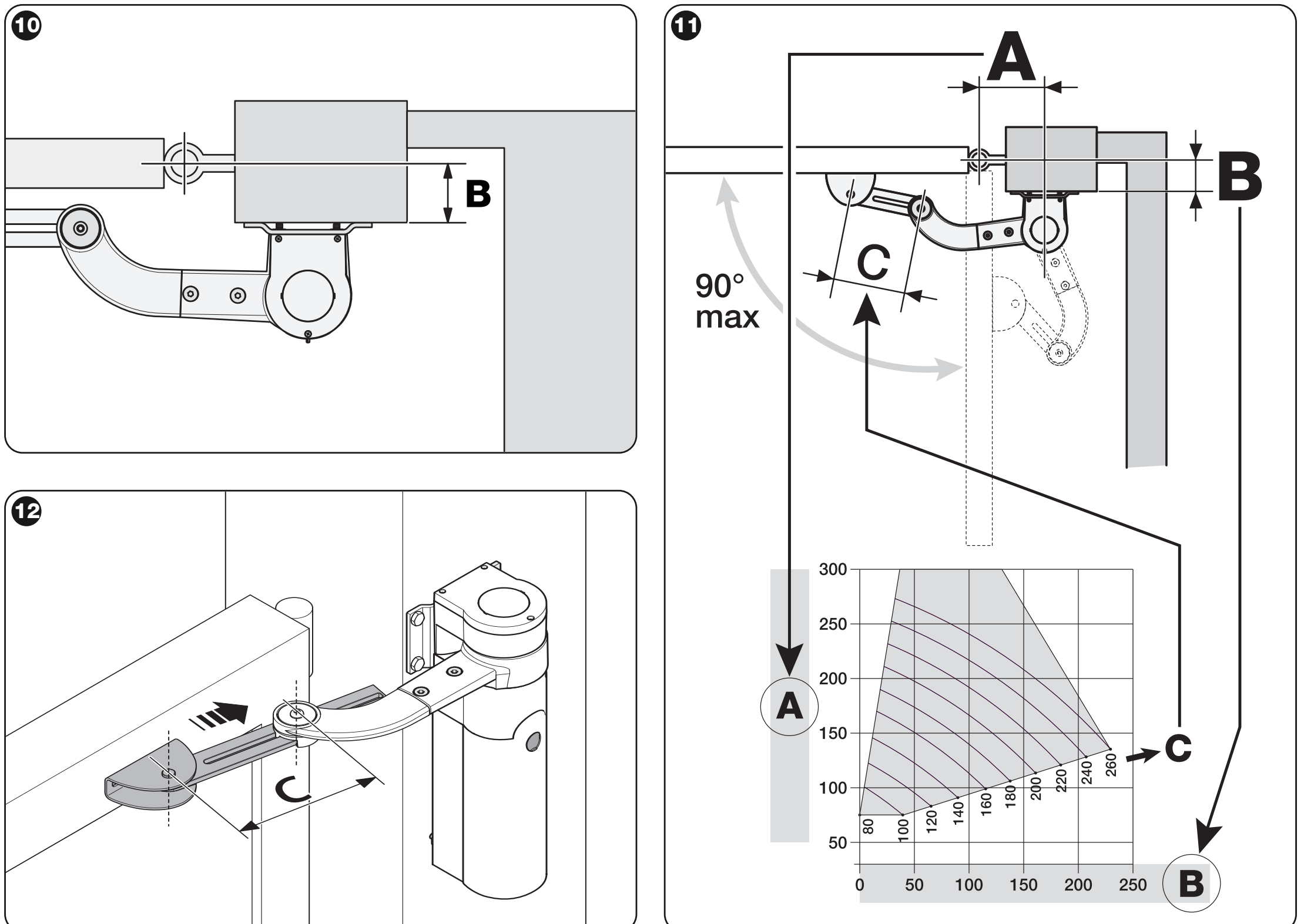

WALKY: dimenzije A, B i C te dijagram za skraćenu ruku s otvaranjem do 90°

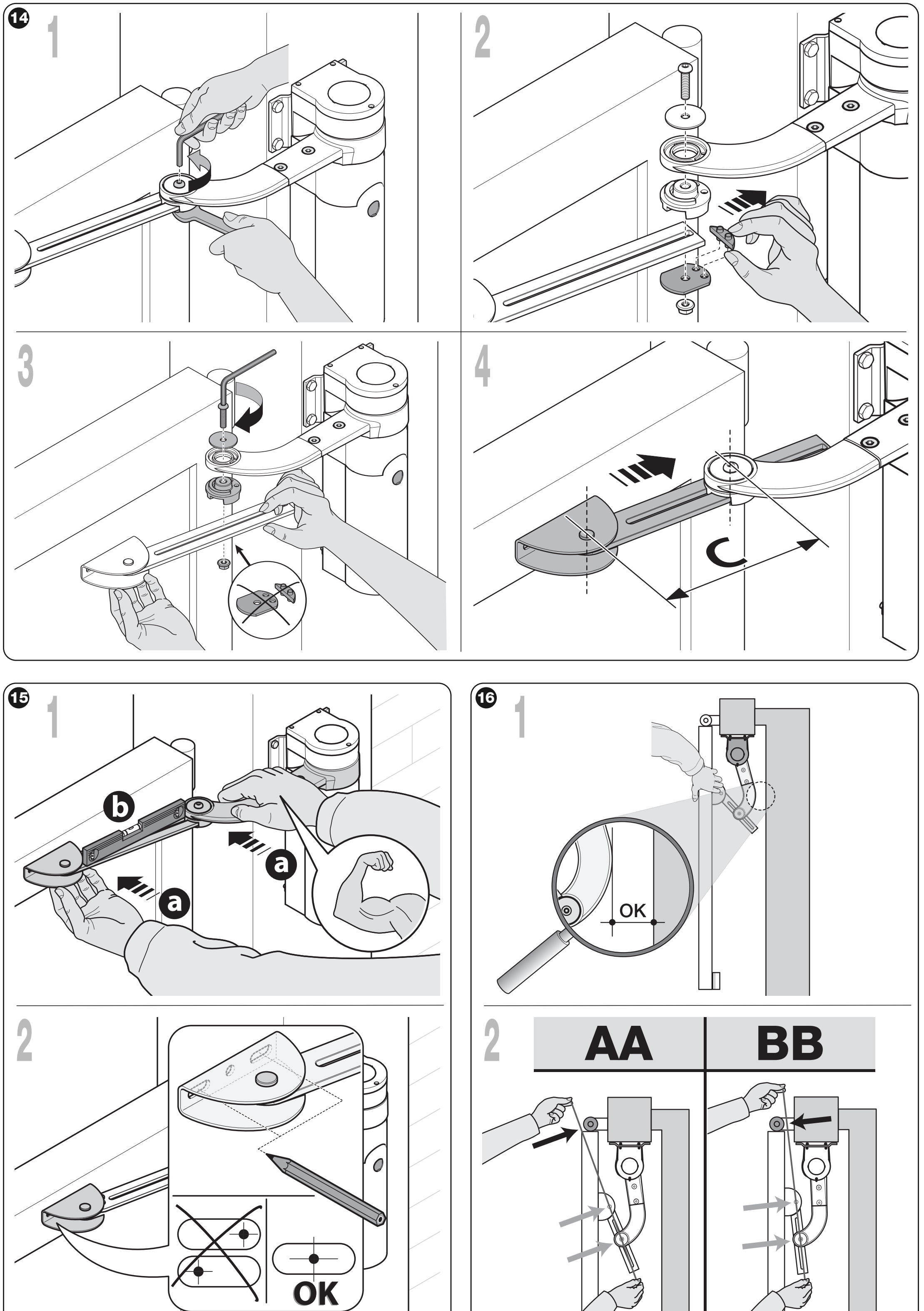

WALKY: podešavanje C i provjera osi šarke u položajima AA i BB

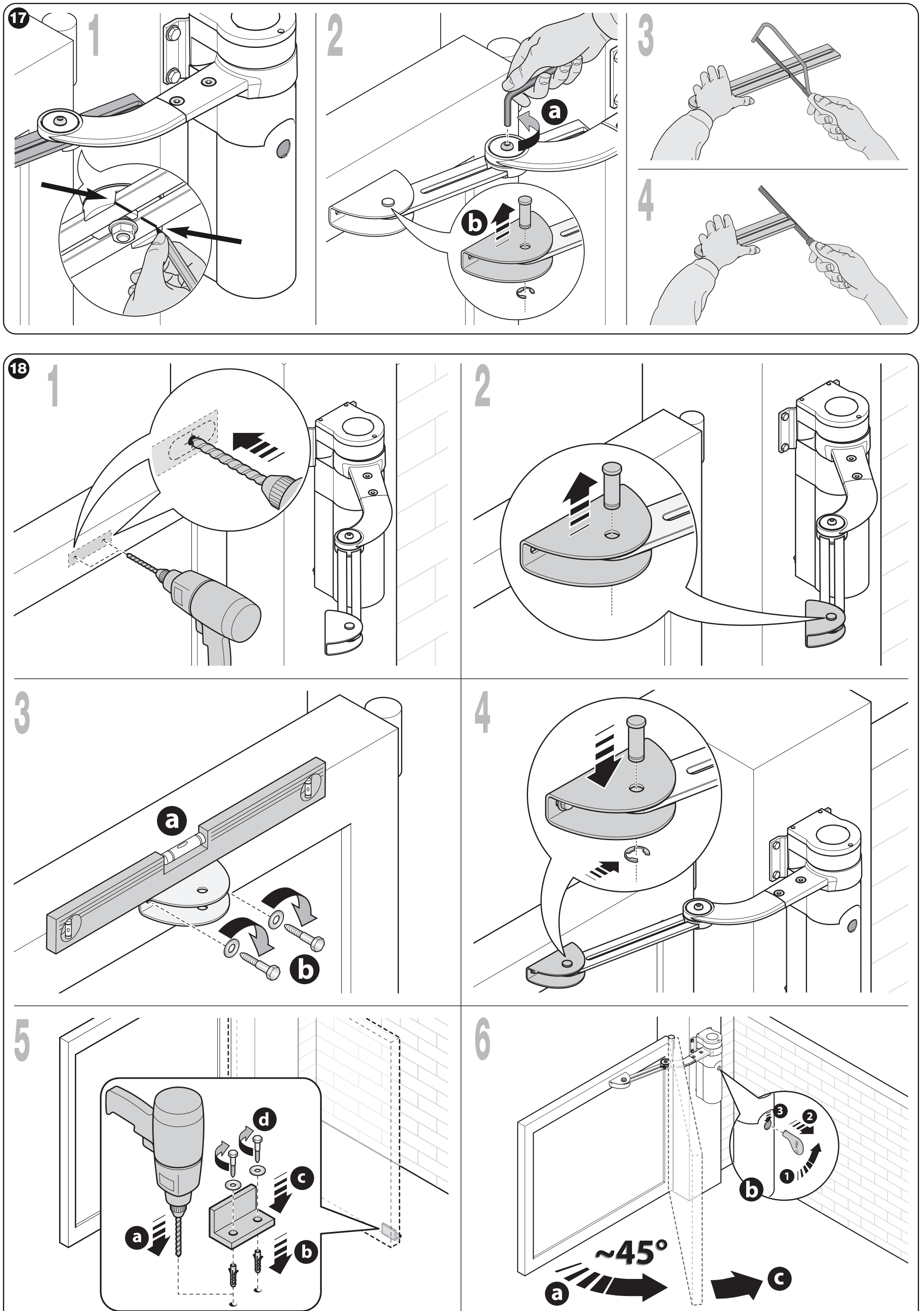

WALKY: skraćivanje i dovršetak montaže kraka nakon provjere geometrije
Spajanje upravljačke jedinice WLA1
Motor WL1024C sadrži upravljačku jedinicu WLA1 i mrežni napojni modul. Odvojite mrežne i signalne kabele, upotrijebite uvodnice, brtve i sve vijke poklopca. Kabeli ne smiju ometati pomicanje poklopca ni prekrivati LED-ice.
Ožičenje i najveće duljine
| Vod | Kabel / najveća duljina |
|---|---|
| Mreža 230 V AC | 3 × 1,5 mm² / 30 m. Za više od 30 m upotrijebite 3 × 2,5 mm² i zaštitno uzemljenje kod automatizacije. |
| Električna brava ELS | 2 × 1 mm² / 6 m. |
| BlueBUS | 2 × 0,5 mm² / 20 m; za duljine od 20 do 40 m upotrijebite 2 × 1 mm². |
| Ključna sklopka | 2 voda 2 × 0,5 mm² / 50 m; moguć je jedan vod 4 × 0,5 mm². |
| Drugi motor WL1024 | 3 × 1,5 mm² / 6 m. |
| Antena | RG58 / najviše 20 m; preporučuje se manje od 5 m. |
Mrežno napajanje i uzemljenje
Fazu L i neutralni vodič N spojite prema oznaci na napojnom modulu. Zaštitni vodič PE spaja se na označenu uzemljivačku stezaljku. Rastavni uređaj mora omogućiti sigurno isključivanje cijelog sustava automatizacije; bateriju odspojite zasebno.

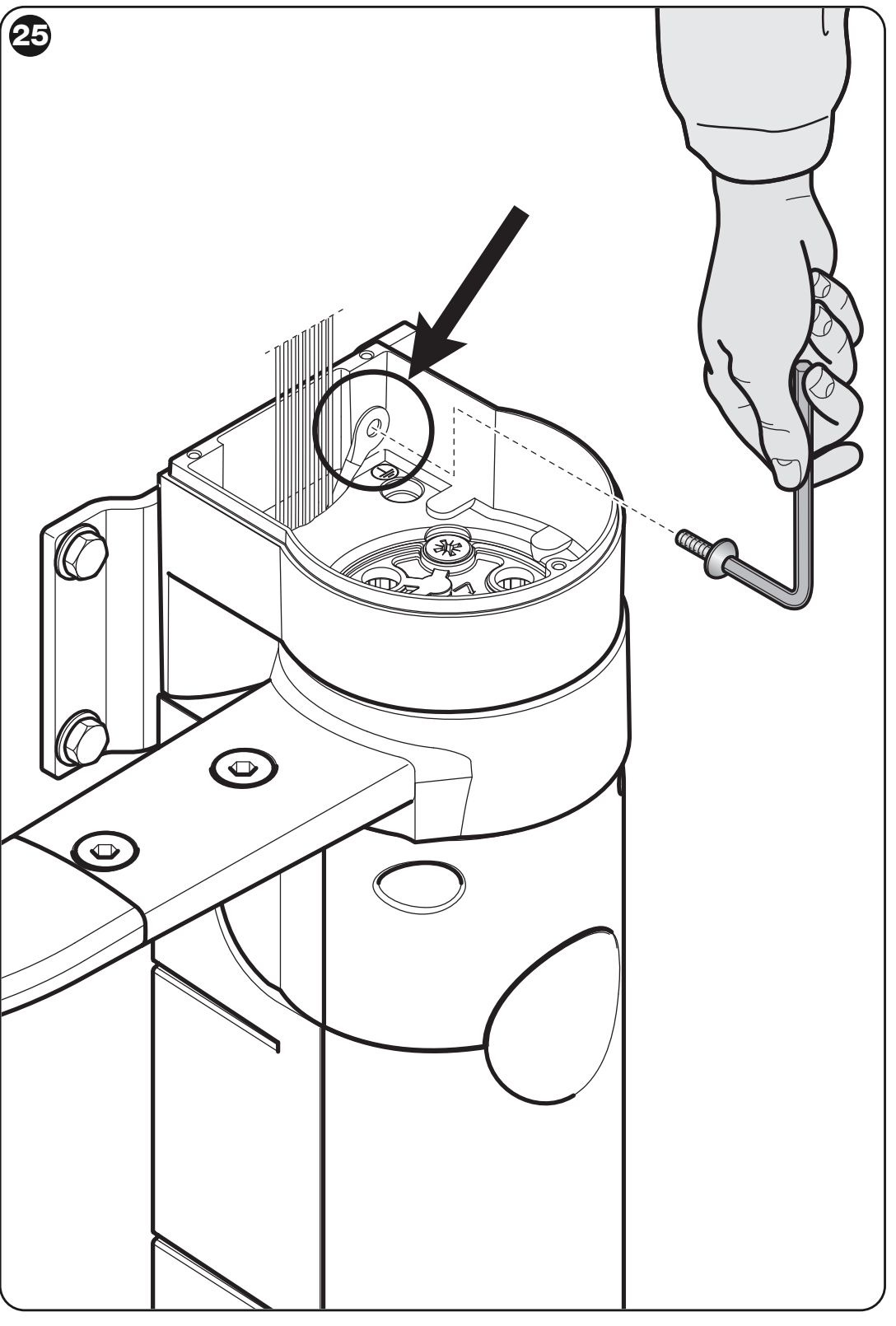

WALKY: pristup mrežnom modulu i zaštitnom uzemljenju
Orijentacija na pločici WLA1

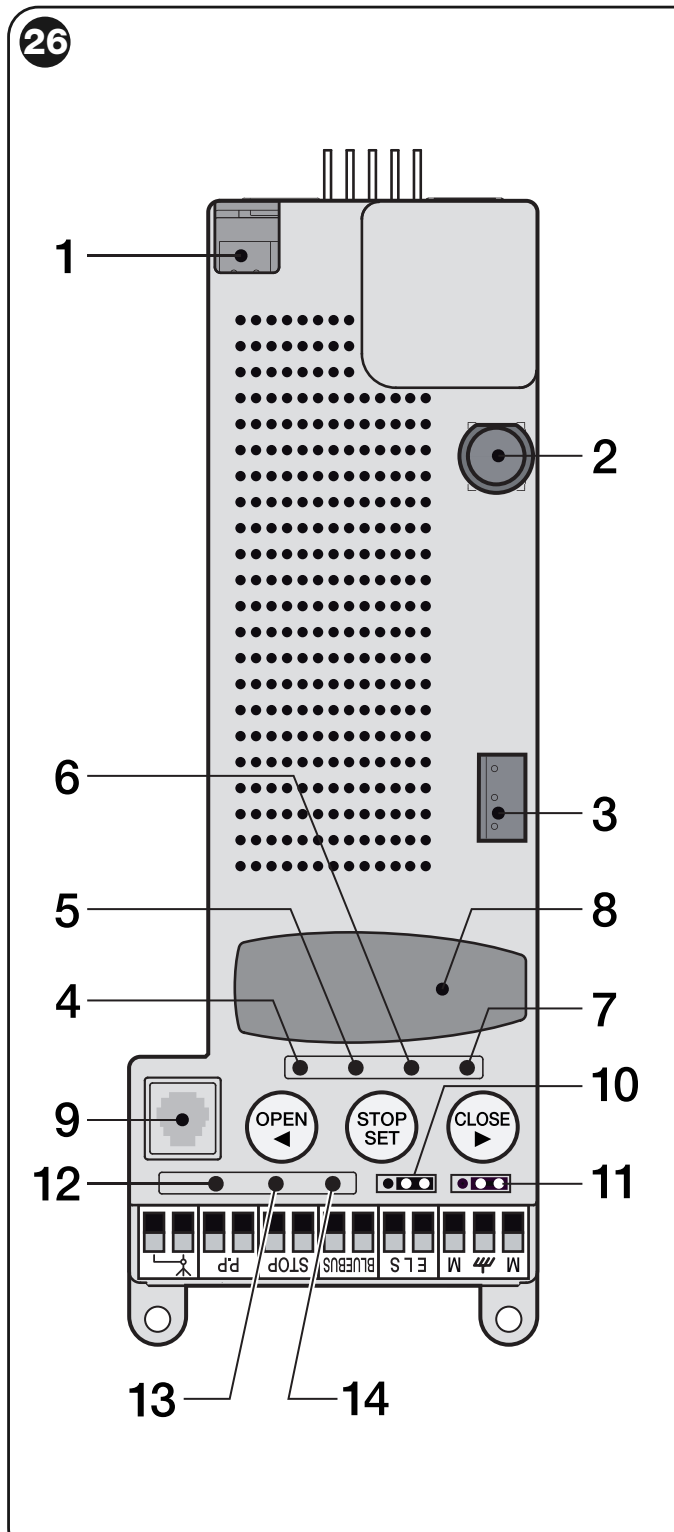

WLA1: priključci, premosnici JA/JB, tipke i LED-ice; brojevi odgovaraju tablici
| Broj na slici | Element |
|---|---|
| 1 / 2 / 3 | Priključak baterije ili Solemyo / osigurač / priključak motora. |
| 4 / 5 / 6 / 7 | Programske LED-ice L1 / L2 / L3 / L4. |
| 8 / 9 | Utičnica prijamnika SM / sučelje BusT4. |
| 10 / 11 | Premosnici JA / JB za konfiguraciju vrata. |
| 12 / 13 / 14 | LED-ice P.P. / STOP / BlueBUS. |
Stezaljke i polaritet dodatne opreme
| Stezaljka / priključak | Namjena |
|---|---|
| BlueBUS | Dvožilno napajanje i komunikacija kompatibilnih uređaja, bez polariteta. Nije univerzalni izlaz od 24 V. |
| P.P. | Beznaponski NO kontakt za sekvencijalno upravljanje; sam kontakt nema polaritet. |
| STOP | Naučeni sigurnosni ulaz NO, NC ili 8,2 kΩ. Promjena mirovanja zaustavlja kretanje i uzrokuje kratku promjenu smjera. |
| Pomoćni + / − | Plus (+) je označena lijeva stezaljka P.P., a minus (−) označena lijeva stezaljka STOP-a, prema orijentaciji na detalju u nastavku. Pri mrežnom napajanju ili Solemyu 18–31 V DC; s PS424 približno 11–14 V DC, ukupno najviše 200 mA. Ostaje aktivno i u stanju pripravnosti. |
| ELS | Tvornički električna brava 12 V AC, maks. 15 VA; izmjenični napon nema plus/minus. Drugi način rada zahtijeva podešavanje putem uređaja Oview. |
| FLASH na napojnom modulu | WLT ili svjetiljka od 12 V DC do 21 W; namjenski priključak i funkcija bljeskalice. Ne zamjenjivati s ELS-om ni pomoćnim napajanjem. |
| SM / BusT4 | Utični prijamnik / servisno sučelje; nisu stezaljke za napajanje dodatne opreme. |
| Antena | Signal i oklop koaksijalnog kabela; nije napajanje +/−. |

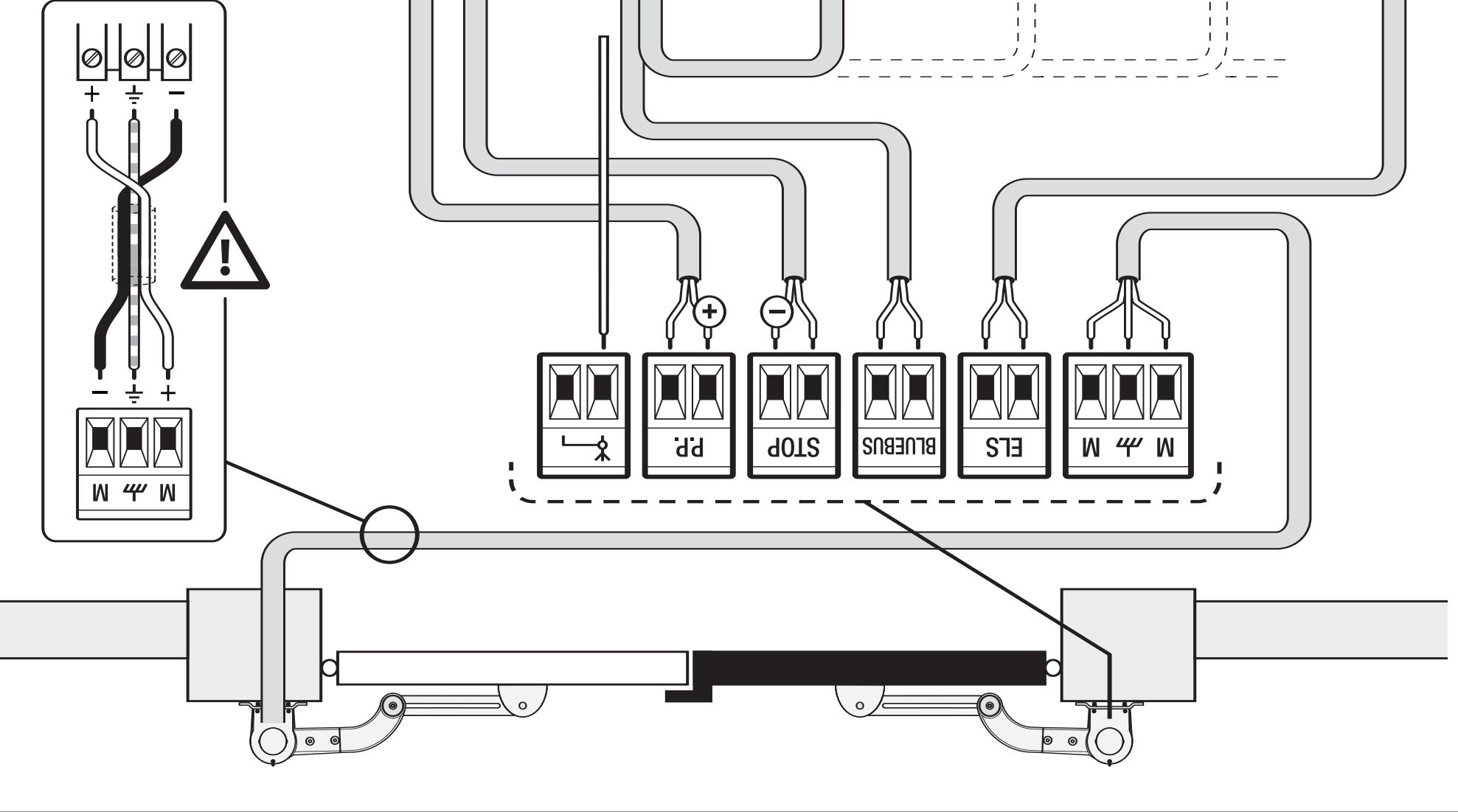

WLA1: detalj stezaljki P.P., STOP, BlueBUS, ELS-a i drugog motora

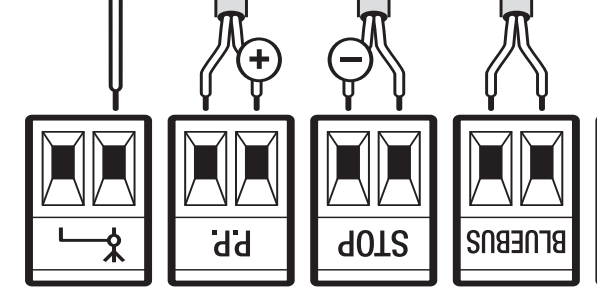

WLA1: pomoćni plus na P.P.-u i minus na STOP-u; orijentacija prema detalju
Drugi motor WL1024
Motor bez upravljačke jedinice NICE WL1024 spojite na predviđenu tropolnu priključnu letvicu motora. Dvije krajnje žile su motorne, a srednja stezaljka sa simbolom uzemljenja je PE, a ne minus. Na izlazu motora polaritet se mijenja ovisno o smjeru; izlaz nije izvor napajanja za dodatnu opremu. Integrirani motor spaja se vlastitim priključkom koji ima samo jedan ispravan položaj. Prije učenja postavite JA/JB prema cijeloj konfiguraciji.
Fotocelije BlueBUS i adrese
NICE EPMB spajajte paralelno na BlueBUS s dvije žile bez polariteta. Na TX-u i RX-u jednog para moraju biti isti premosnici; svaki par ima drugu adresu. Nakon svake promjene ponovite učenje uređaja. Relejne fotocelije ne spajaju se izravno na BlueBUS.
| Adresa | Funkcija na WALKY-ju |
|---|---|
| FOTO / FOTO II | Parovi aktivni pri zatvaranju; zaustavljaju i preokreću kretanje. |
| FOTO 1 / FOTO 1 II | Parovi aktivni pri otvaranju i zatvaranju. |
| FOTO 2 / FOTO 2 II | Parovi aktivni pri otvaranju; zaustavljaju i preokreću kretanje. |
| FA1 / FA2 | Naredba za otvaranje; nije zamjena za zaštitni par. Na podržanim TX-u i RX-u uklanja se premosnik A. |
| Kapacitet BlueBUS-a | Najviše 15 jedinica: do 6 sigurnosnih parova, 2 para s funkcijom otvaranja i 4 podržana upravljačka uređaja. |
Točan položaj premosnika postavite prema uputama za fotocelije EPMB za odabranu adresu. Položaj para odaberite prema zaštićenom području; nakon učenja provjerite reakciju svakog para tijekom stvarnog otvaranja i zatvaranja.

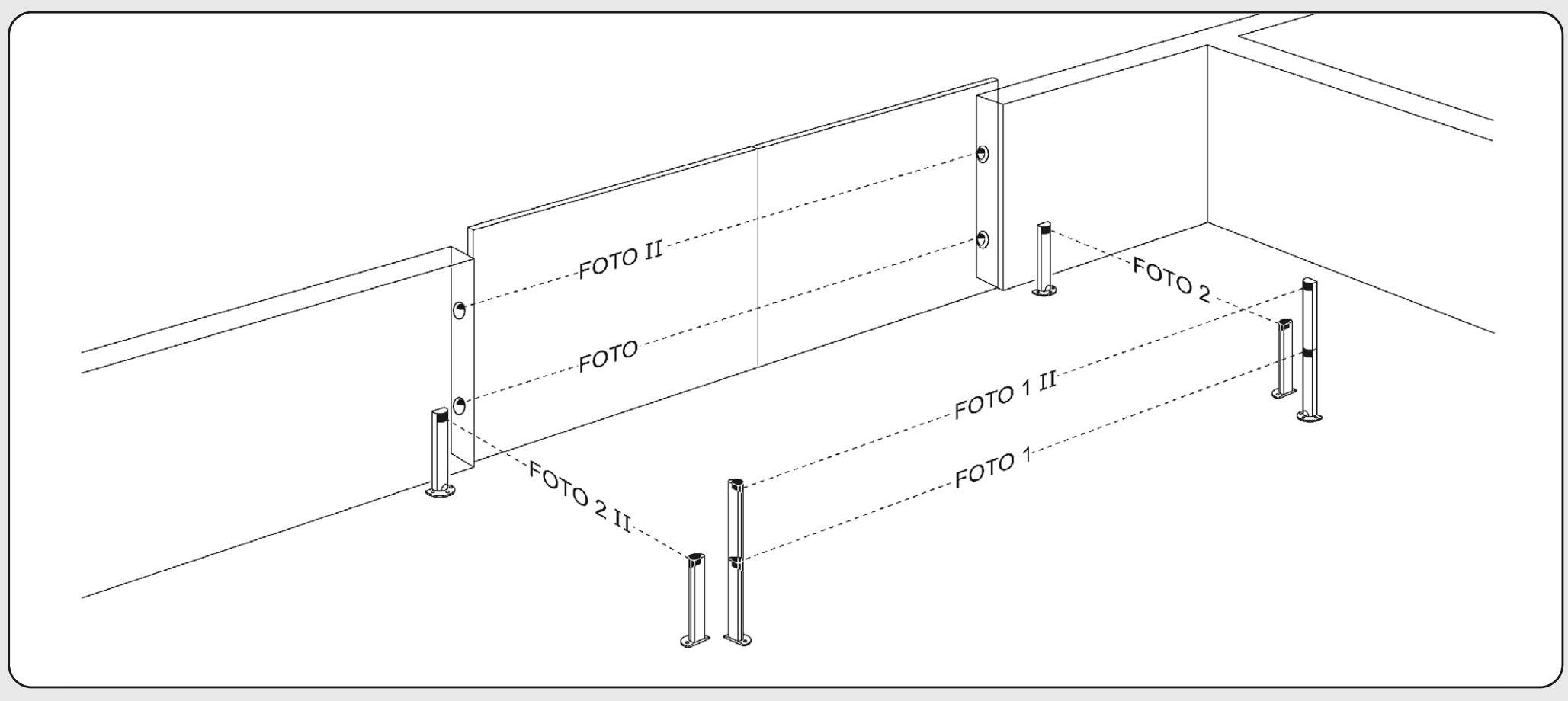

WALKY: položaji parova FOTO, FOTO II, FOTO 1, FOTO 1 II, FOTO 2 i FOTO 2 II
Adresa FOTO 3 nije dopuštena na WLA1. Nemojte prenositi adresiranje s drugog pogona.
Sigurnosni ulaz STOP
NO kontakti spajaju se paralelno, a NC serijski. Dva podržana otporna uređaja od 8,2 kΩ mogu se spojiti paralelno; za veći broj koristi se propisani kaskadni spoj sa samo jednim završnim otpornikom. Kombinirani spoj NO/NC/otporni spoj projektira instalater prema uputama. Upravljačka jedinica pohranjuje stanje mirovanja tijekom učenja; nakon promjene potrebno je ponovno izvršiti učenje i provjeru. Nemojte otpornikom isključivati potrebnu zaštitu vrata.
Signalna svjetiljka WLT i izlaz ELS
NICE WLT može se montirati na gornji dio WL1024C i spojiti na predviđeni priključak FLASH napajnog modula. Tijekom kretanja, u načinu rada signalne svjetiljke, treba treptati 0,5 s uključeno / 0,5 s isključeno. WLT ima i funkciju prateće ili sumračne rasvjete; odaberite željenu funkciju prema njegovim uputama.
Ako se WLT montira zasebno, izvan pogona, spaja se na ELS, čiju funkciju treba promijeniti putem Oviewa. Tvornički ELS služi kao izlaz za bravu, a ne za signalnu svjetiljku. Nemojte okretati WLT priključak niti određivati polaritet prema P.P./STOP.
| Odabrana funkcija | Električna ograničenja izlaza |
|---|---|
| Električna brava | 12 V AC / najviše 15 VA, bez polariteta. |
| Signalna svjetiljka | WLT ili svjetiljka od 12 V DC / najviše 21 W. |
| Druga svjetiljka ili relej | Pri mrežnom napajanju od 24 V DC −30 % / +30 %, maks. 4 W; uz PS424 12 V DC −10 % / +25 %, maks. 4 W. Prije spajanja provjerite postavke i kompatibilnost. |
Rezervna baterija PS424
NICE PS424 nije automatski uključena u motor. Spojite je na predviđeni priključak tek nakon dovršetka montaže, učenja i ispitivanja. U slučaju nestanka napajanja smanjuje se napon pomoćnog izlaza. Broj ciklusa ovisi o vratima, potrošnji i stanju baterije.

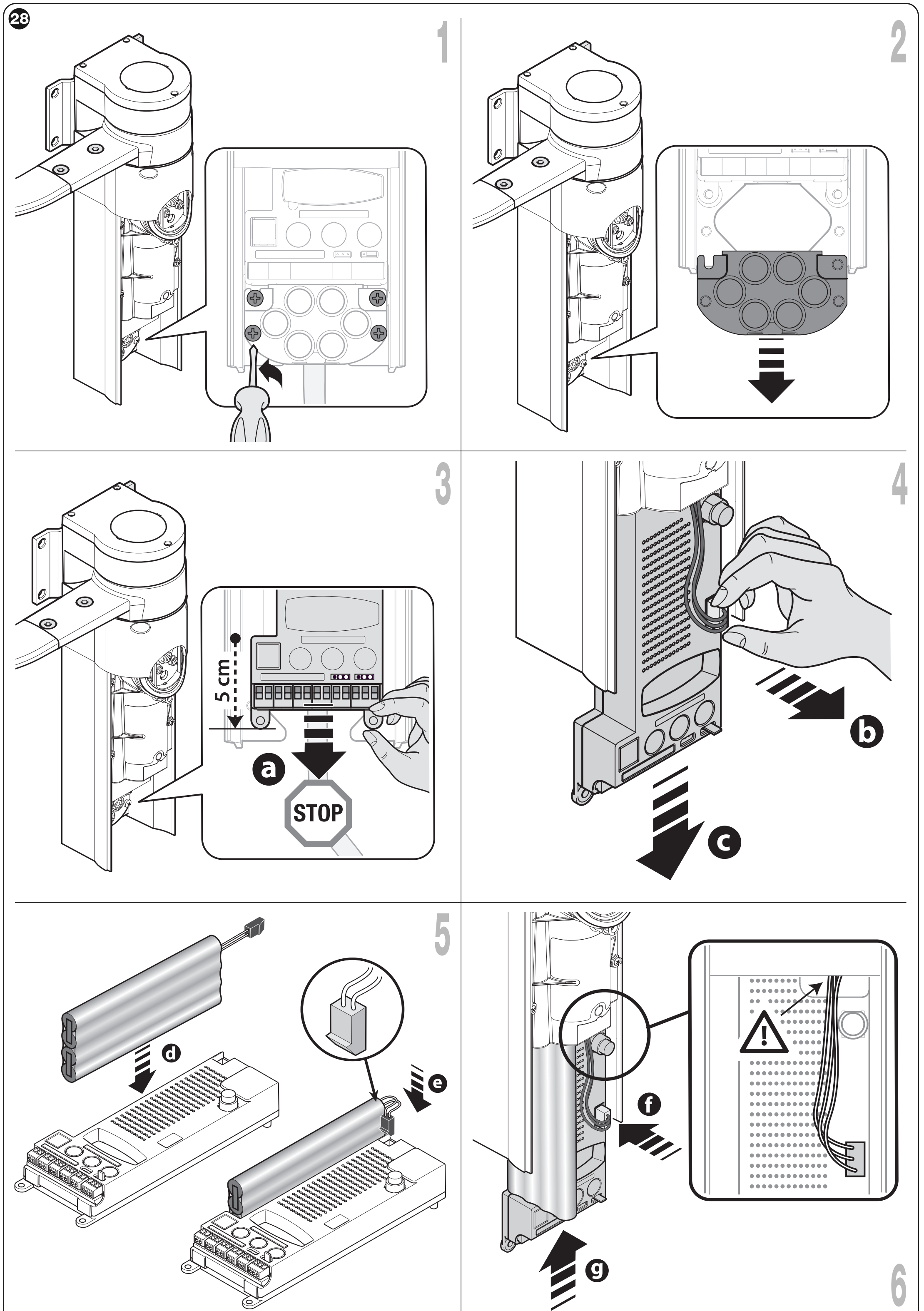

WALKY: utični prijamnik SM i ugradnja rezervne baterije PS424
Solemyo i servisno sučelje
NICE Solemyo koristi isti predviđeni priključak kao i rezervno napajanje. Uz Solemyo mrežno napajanje ne smije biti priključeno istodobno. Smanjenje potrošnje i solarnu konfiguraciju podesite prema sustavu. Oview se spaja na BusT4; omogućuje dodatne postavke i dijagnostiku. Postavka Stand-by BlueBUS putem L4 nije isto što i funkcija Stand-by All putem Oviewa.
Prvo pokretanje i učenje
Ogradite područje kretanja vrata kako biste spriječili pristup osobama. Nakon uključivanja BlueBUS treba treptati jednom u sekundi, fotocelije TX/RX trebaju signalizirati rad, a signalna svjetiljka treba biti ugašena dok vrata miruju. Ako stanje nije ispravno, isključite napajanje i provjerite ožičenje. Učenje nije sigurnosno ispitivanje.
1. Učenje BlueBUS-a i STOP-a
- Držite pritisnute OPEN + STOP/SET oko 3 s.
- Otpustite kada L1 i L2 počnu brzo treptati.
- Pričekajte da se postupak dovrši. LED STOP treba svijetliti, L1/L2 trebaju se ugasiti; L3/L4 mogu početi treptati kao poziv na učenje položaja.
Učenje provedite i bez priključene dodatne opreme. Ponovite ga nakon svakog dodavanja ili uklanjanja uređaja.
2. JA / JB prema konfiguraciji i redoslijedu krila
Prije učenja na slici odaberite točnu konfiguraciju: položaj motora s upravljačkom jedinicom, jedno ili dva krila i eventualno preklapanje krila. Crni blok označava upravljačku jedinicu, a strelica krilo koje se preklapa. Mostiće JA/JB postavite točno prema odgovarajućem retku; položaj nemojte birati samo prema oznaci „lijevi motor” bez orijentacije prikazane na slici.

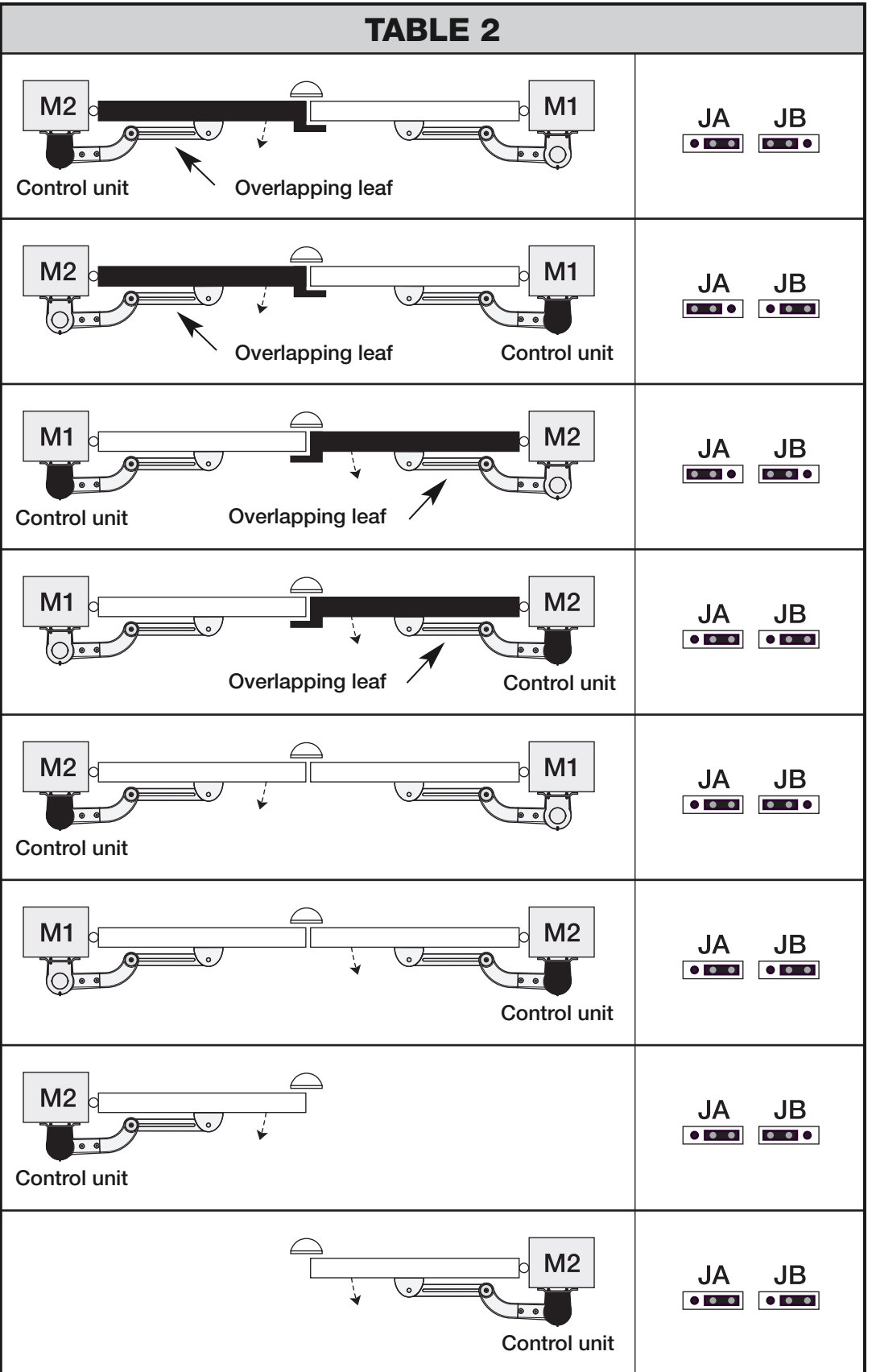

WALKY: osam konfiguracija vrata i odgovarajući položaji mostića JA i JB
3. Učenje mehaničkih graničnika
- Provjerite čvrste graničnike u otvorenom i zatvorenom položaju. Deblokirajte motore, postavite krila približno na sredinu hoda i ponovno ih blokirajte.
- Držite pritisnute STOP/SET + CLOSE oko 3 s; otpustite kada L3/L4 počnu brzo treptati.
- Pratite redoslijed: sporo zatvaranje M1, sporo zatvaranje M2, sporo otvaranje M2 i M1, potpuno brzo zatvaranje oba krila. Kod jednog motora izvodi se odgovarajući slijed za jedno krilo.
- Ako prvo kretanje nije u smjeru zatvaranja ili se M1 ne počne zatvarati prvi, zaustavite postupak bilo kojim gumbom. Isključite napajanje, provjerite JA/JB i, prema potrebi, polaritet žica motora WL1024.
- Uspješan završetak potvrđuje se gašenjem L3/L4. Ako se aktivira fotocelija, naredba ili drugi uređaj, učenje se prekida i cijeli postupak treba ponoviti.
Zatim nekoliko puta potpuno otvorite i zatvorite vrata. Provjerite pokretanje, uobičajenu brzinu, usporavanje, zaustavljanje na graničnicima i sigurnosna ispitivanja.
Programiranje WLA1 – četiri LED diode L1 do L4
OPEN otvara, CLOSE zatvara, a STOP/SET zaustavlja; tijekom podešavanja gumbi OPEN/CLOSE odabiru LED diode. Promjena sile ili brzine zahtijeva ponovnu provjeru kretanja i sila udara. Nemojte silom kompenzirati neispravnost šarki.
Razina I – funkcije ON / OFF
- Držite STOP/SET pritisnut približno 3 s i otpustite kada L1 počne treptati.
- Gumbima OPEN/CLOSE odaberite LED diodu funkcije.
- Kratko pritisnite SET. Kratko treptanje znači OFF, a dugo ON.
- Ako se 10 s ne pritisne nijedan gumb, način rada se prekida i promjene se pohranjuju.
| LED – funkcija | Ponašanje i tvornička postavka |
|---|---|
| L1 – Automatsko zatvaranje | ON: nakon otvaranja vrata zatvaraju se nakon vremena II/L1. OFF: čeka se naredba. Tvornički OFF. |
| L2 – Zatvaranje nakon aktiviranja fotocelije | ON: ako se fotocelija aktivira tijekom otvaranja ili zatvaranja, vrijeme čekanja skraćuje se na 5 s. Ako je automatsko zatvaranje bilo isključeno, a fotocelija se aktivira tijekom zatvaranja, aktivira se zatvaranje nakon programiranog vremena čekanja. OFF: ova se funkcija ne koristi. Tvornički OFF. |
| L3 – Uvijek zatvoriti | ON: nakon povratka napajanja, ako su vrata otvorena, zatvaraju se nakon 5 s prethodnog treptanja. OFF: nakon povratka mrežnog napajanja vrata ostaju u izvornom stanju. Tvornički OFF. |
| L4 – Stand-by BlueBUS | ON: minutu nakon kretanja isključuje BlueBUS i uobičajene LED diode; BlueBUS trepće sporo. Nova naredba ponovno aktivira rad uz kratko kašnjenje. OFF: bez ovog načina uštede energije. Tvornički OFF. |
Razina II – podesivi parametri
- Držite SET pritisnut približno 3 s, otpustite kada L1 počne treptati i gumbima OPEN/CLOSE odaberite ulaznu LED diodu parametra.
- Držite SET pritisnut i pričekajte približno 3 s da zasvijetli LED dioda trenutačne vrijednosti.
- Dok je SET i dalje pritisnut, gumbima OPEN/CLOSE odaberite vrijednost.
- Otpustite SET i pričekajte 10 s. Podebljane vrijednosti tvorničke su postavke.
| Ulazna LED – naziv i opis | LED postavke – vrijednost |
|---|---|
| L1 – Vrijeme pauze Aktivno pri automatskom zatvaranju ON. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Sekvencijalno upravljanje P.P. Redoslijed naredbi s ulaza i radijskog upravljanja. | L1 – Otvori – stop – zatvori – stop L2 – Otvori – stop – zatvori – otvori L3 – Otvori – zatvori – otvori – zatvori L4 – Režim stambene zgrade |
| L3 – Brzina motora Brzina uobičajenog kretanja. Nakon promjene provjerite kretanje i sigurnost. | L1 – Spora L2 – Srednja L3 – Brza L4 – Vrlo brza |
| L4 – Snaga motora Podešava oba motora; nakon promjene izmjerite sile udarca. | L1 – Razina 1 – minimalna L2 – Razina 2 L3 – Razina 3 L4 – Razina 4 – maksimalna |
U stambenom režimu II/L2 → L4 tijekom otvaranja zanemaruju se P.P. i Otvori; naredba Zatvori mijenja smjer kretanja. Tijekom zatvaranja P.P. i Otvori mijenjaju smjer kretanja prema otvaranju, a naredba Zatvori se zanemaruje. Nemojte zamijeniti ulaznu LED parametra s LED-om postavljene vrijednosti.
Prijamnik i daljinski upravljači
Radijski prijamnik ugrađuje se u utičnicu SM kada su mrežno napajanje i baterija isključeni. Prije uparivanja provjerite vrstu ugrađenog prijamnika i kodiranje upravljača. Oprema samostalnog motora i gotovog kompleta može se razlikovati.
Za NICE OXIBD odaberite kompatibilni upravljač, primjerice NICE MYGO4. Postojeći SMXI ili OXI može upotrebljavati drukčije kodiranje. Ista frekvencija od 433,92 MHz nije dovoljna.
| Način rada | Naredbe |
|---|---|
| Način rada 1 | Izlaz 1 – sekvencijalno upravljanje; 2 – djelomično otvaranje 1; 3 – otvaranje; 4 – zatvaranje. |
| Način rada 2 | Jedna tipka pohranjuje se za odabranu podržanu naredbu. Za proširene naredbe potreban je kompatibilan prijamnik. |
Uparivanje, brisanje tipke i radijske memorije obavite prema uputama za ugrađeni prijamnik OXIBD. Resetiranje WLA1 ne zamjenjuje radijsku memoriju utičnog prijamnika. Antenu OXIBD-a spojite prema njegovu antenskom priključku.
Dijagnostika – što provjeriti u slučaju kvara
Signalna lampa ponavlja kratki niz bljeskova nakon stanke od 1 s. Prebrojite bljeskove u jednom nizu; tek zatim potražite uzrok. Nemojte premostiti sigurnosni element i time ga isključiti.
| Bljeskovi | Uzrok i rješenje |
|---|---|
| 1 | Stanje sustava BlueBUS ne odgovara naučenom stanju. Provjerite kabele, uređaje i adrese; nakon promjene ponovite učenje. |
| 2 | Fotoćelija blokira kretanje: uklonite prepreku, očistite i poravnajte optiku. |
| 3 | Povećan otpor ili aktivirano ograničenje sile: provjerite šarke, polugu i slobodan hod; ispitajte sile. |
| 4 | STOP je promijenio stanje: provjerite sigurnosni uređaj i ožičenje. |
| 5 | Pogreška unutarnjih parametara: pričekajte najmanje 30 s i pokušajte zadati naredbu; ako se problem nastavi, isključite napajanje i pozovite stručni servis. |
| 6 | Prekoračen je broj ciklusa: pričekajte nekoliko minuta da se oslobodi radno ograničenje. |
| 7 | Električna pogreška: pričekajte najmanje 30 s; ako se problem nastavi, stručna osoba isključit će sve izvore napajanja i provjeriti ploču/kabele. |
| 8 | Trajna naredba blokira drugu naredbu: provjerite je li prekidač zaglavljen ili vremenski kontakt P.P. aktivan. |
| 9 | Automatika je elektronički blokirana: potrebna je naredba za deblokiranje; to nije ručno deblokiranje ključem. |
| LED u mirovanju | Značenje |
|---|---|
| BlueBUS jednom u sekundi | Uobičajen rad; 2 brza bljeska potvrđuju promjenu ulaza ili primljenu naredbu. |
| BlueBUS ne svijetli / stalno svijetli | Provjerite napajanje, osigurač i upravljačku jedinicu; signalizacija se mijenja u stanju pripravnosti. |
| STOP svijetli | Naučeni sigurnosni ulaz u stanju je mirovanja. |
| STOP ne svijetli | Provjerite sigurnosni ulaz; njegovo stanje ne odgovara naučenom stanju. |
| L1 + L2 polako trepere | Potrebno je naučiti uređaje. |
| L3 + L4 polako trepere | Potrebno je naučiti krajnje položaje. |
Hitno pokretanje uz držanje naredbe
U slučaju kvara sigurnosnog uređaja prvenstveno upotrijebite ručno deblokiranje. Instalater može pod nadzorom upotrijebiti način rada uz držanje naredbe: zadajte naredbu, ponovite je unutar 3 s i držite; nakon približno 2 s vrata se pomiču samo dok držite naredbu. Prostor mora biti slobodan, a cijela vrata vidljiva. To nije zamjena za popravak sigurnosnog elementa.
Ručno deblokiranje u slučaju nestanka struje
Deblokirajte samo vrata koja miruju. U slučaju mehaničkog kvara, opasnog kretanja ili jakog vjetra najprije sigurno osigurajte krilo.
- Podignite poklopac mehanizma za deblokiranje i umetnite ključ.
- Okrenite ključ gotovo za cijeli krug u smjeru kazaljke na satu. Krilo možete pomaknuti ručno.
- Za zaključavanje okrenite ključ u smjeru suprotnom od kazaljke na satu i lagano pomaknite krilo dok mehanizam ne sjedne na mjesto.
- Izvucite ključ. Okrenite disk za deblokiranje za 90° u smjeru suprotnom od kazaljke na satu kako biste prekrili otvor, a zatim zatvorite poklopac.
WALKY: A – deblokiranje ključem; B – ponovno blokiranje prijenosa
Brisanje memorije WLA1
Resetiranjem se vraćaju tvorničke postavke i brišu naučeni podaci jedinice. Dok vrata miruju, držite OPEN + CLOSE, dok L1 i L2 ne počnu treperiti. Zatim ponovno provedite učenje uređaja i mehaničkih graničnika te sigurnosna ispitivanja. Memorija dodatnog radijskog prijamnika briše se zasebnim postupkom prijamnika.
Ispitivanja prije predaje vrata
- S pogonom u deblokiranom stanju provjerite cijelo krilo: ručno pomicanje mora biti glatko uz silu manju od 390 N i nakon puštanja krilo treba ostati na mjestu. Ovo ispitivanje ne odnosi se na moment motora ni na dopuštenu silu udara.
- Provjerite sidra, nosače, vijke, osovinice, osigurače i oba mehanička graničnika. Blokirajte motore.
- Ispitajte otvaranje, zatvaranje i STOP sa svih upravljačkih uređaja, uključujući redoslijed i preklapanje krila.
- Ispitajte svaku fotoćeliju i sigurnosni rub zasebno u oba smjera kretanja; provjerite stvarnu reakciju vrata.
- Instalater mjeri sile udara mjernim instrumentom. Nakon promjene sile, brzine ili geometrije ponovit će ispitivanje.
- Nakon uspješnih ispitivanja predajte označena vrata zajedno s uputama za deblokiranje i planom održavanja. Ne prolazite između krila koja se kreću.
Održavanje i sigurna uporaba
Provjeru obavite najkasnije svakih 6 mjeseci ili 20 000 ciklusa, ovisno o tome što nastupi prije. Prije zahvata isključite mrežno napajanje te PS424 ili Solemyo. Provjerite koroziju, pričvršćenje, zazor zglobova, osovinice, graničnike, kabele i deblokiranje. Očistite i ispitajte fotoćelije; nakon održavanja ponovite sigurnosna ispitivanja.
Nemojte povećavati silu kako biste popravili rad motora. U slučaju kvara prestanite koristiti automatski način rada i pozovite servis. Motor, elektroniku i bateriju predajte na odgovarajuće sabirno mjesto, a ne u komunalni otpad.
Tehnički podaci za WALKY WL1024C
| Parametar | Vrijednost |
|---|---|
| Motor / upravljanje | 24 V DC / ugrađena WLA1. |
| Mrežno napajanje WL1024C | 230 V AC, +10 % / −15 %, 50/60 Hz. |
| Nazivna ulazna snaga iz mreže | 120 W. |
| Brzina | Bez opterećenja 0,20–0,30 rad/s; pri nazivnom momentu 0,16–0,24 rad/s. Ne u metrima u sekundi. |
| Ograničenja krila | Do 1,8 m / 180 kg prema zajedničkom dijagramu; maks. visina 2 m. |
| Rad | 100 potpunih ciklusa/dan; približno 50 ciklusa/h i neprekidan rad oko 10 min. |
| BlueBUS | Najviše 15 jedinica; spajanje bez obzira na polaritet. |
| Pomoćno napajanje | Najviše 200 mA; napon i polaritet P.P./STOP. |
| Stupanj zaštite / temperatura | IP44 uz neoštećen i zatvoren poklopac; −20 do +50 °C. Na niskim temperaturama učinkovitost se smanjuje. |
| Dimenzije / masa | Približno 90 × 125 × 385 mm / 4,8 kg. |
| Rezervno napajanje / solarno napajanje | NICE PS424 / NICE Solemyo ovisno o odabranom napajanju. |

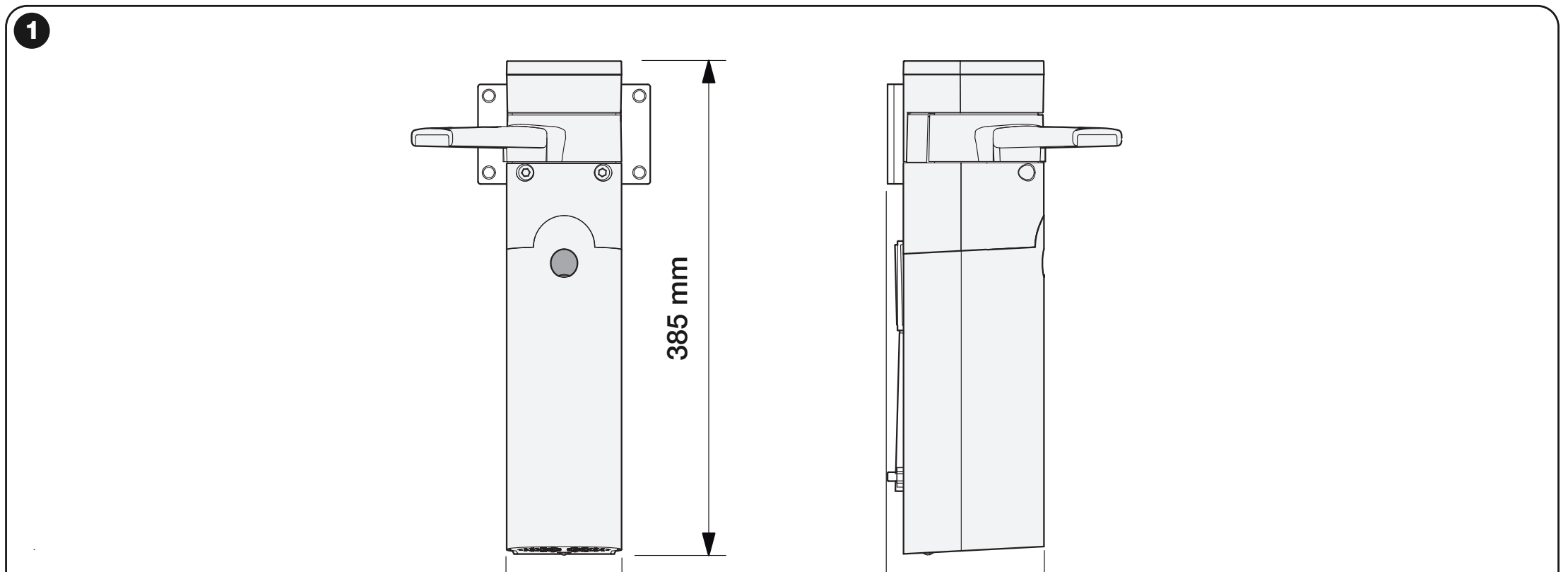

Dimenzije WALKY i položaj zglobne poluge; mjere na crtežu u mm
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
