Pogon za garažna vrata do 11,4/12,6 m² NICE SPIDER800W s ugrađenim Wi-Fi-jem
| Dostupnost proizvoda: | do 3 dana | Robu u pravilu šaljemo u roku od 3 dana. |
|---|
do 3 dana
305,52 € s PDV-om
| Težina |
|---|
| 10 kg |
Opis proizvoda Pogon za garažna vrata do 11,4/12,6 m² NICE SPIDER800W s ugrađenim Wi-Fi-jem
- sekcijska garažna vrata do visine 2,6 m i površine 11,4 m²,
- isturena preklopna garažna vrata do visine 3 m i površine 12,6 m²

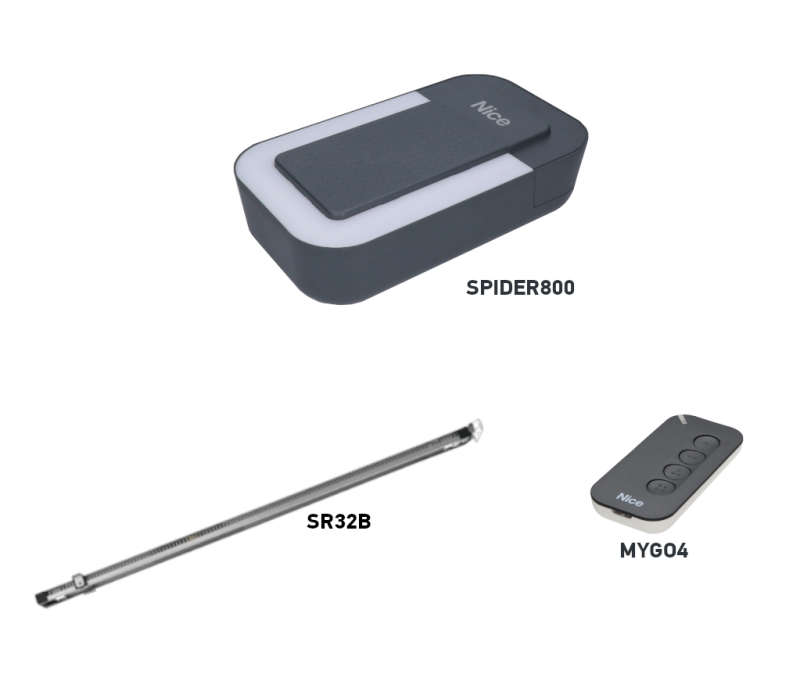

| Komplet sadrži: | NICE SPIDER800W | |||
|---|---|---|---|---|
 |

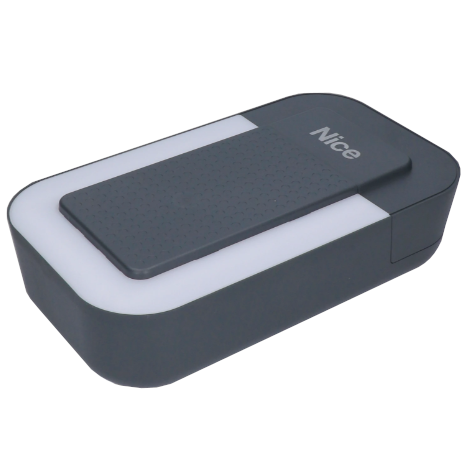

1 × | Pogon NICE SPIDER800W | ||
|
Elektromehanički pogon NICE SPIDER800W za sekcijska garažna vrata površine do 11,4 m², ili isturena preklopna garažna vrata površine do 12,6 m². Motor s ugrađenom upravljačkom jedinicom i ugrađenim prijamnikom te Wi-FI modulom za upravljanje putem aplikacije. |
||||
 |
1 × | Daljinski upravljač NICE MYGO4 | NICE-MYGO4 | |
|
Daljinski upravljač s četiri tipke za automatsko daljinsko upravljanje vratima. Njime možete upravljati s četiri uređaja ili jednom uređaju zadavati četiri različite naredbe. |
Detalji  |
|||
 |

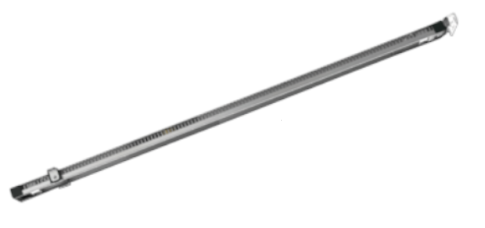

1 × | Tračnica sa zupčastim remenom SR32B, 3,2 m | NICE-SR32B | |
Predmontirana tračnica sa zupčastim remenom SR32B duljine 3,2 m. Za sekcijska vrata okvirno do 2,6 m; ograničenje za preklopna vrata razlikuje se ovisno o konstrukciji, pogledajte tablicu prikladnosti. | Detalji |
|||
 |
1 × | Upute za montažu NICE SPIDER800 | ||
|
Upute za montažu za uspješnu instalaciju, s ilustrativnim shemama ožičenja, uputama za programiranje i uparivanje daljinskih upravljača. |
Preuzmi |
|||
| 1 × | Dodaci za montažu | |||
|
Vijci za pričvršćivanje pogona na tračnicu, montažni nosači, uže za deblokadu itd. |
||||
NICE SPIDER800W je komplet za garažna vrata s remenskom vodilicom SR32B 3,2 m i jednim MYGO4. Ima ugrađenu upravljačku jedinicu MCU2, radijski prijamnik i Wi-Fi. Komplet se napaja iz električne mreže 230 V AC.
Remen ojačan čeličnim užadima omogućuje tih rad. Upravljačka jedinica uči krajnje položaje, silu i usporavanje te prepoznaje prepreku. U slučaju nestanka struje vrata se deblokiraju užetom i njima se upravlja ručno.
Dodatna oprema i upravljanje
Sigurnosne elemente odaberite prema stvarnim rizicima garažnih vrata. Detekcija prepreke u pogonu ne zamjenjuje fotoćelije, sigurnosni rub ni mjerenje sila pri predaji instalacije.
| Što | Zašto | Vrsta / priključak |
|---|---|---|
| Upravljanje | Podešavanje, upravljanje i servisiranje pogona; upravljačka ploča je ugrađena. | MCU2 Stezaljke i shema. |
| Vodilica | Pogon pomiče kolica s polugom i zahtijeva odgovarajuću remensku vodilicu. | SR32B – uključena u ovaj komplet. Montaža. |
| Viša vrata | Produžetak vodilice odaberite prema vrsti, visini, površini i otporu vrata. | SR08B; ograničenja. |
| Podizna vrata | Za podizna vrata s protuutezima potrebna je odgovarajuća geometrija poluge. | SPA5; SPA5 se ne upotrebljava kod podiznih vrata s oprugama, ovisno o vrsti montaže. |
| Fotoćelije | Detekcija prepreka u zaštićenom prostoru. Odaberite odgovarajuće električno sučelje. | EPMB – dvožilni BlueBUS. Priključivanje. |
| Signalna svjetiljka | Vidljiva signalizacija kretanja vrata, a po potrebi i vanjska antena. | ELDC; izlaz FLASH i antena. |
| Daljinski upravljač | Prijamnik je ugrađen. Daljinski upravljač treba pohraniti u njegovu memoriju. | MYGO4 – jedan je uključen u komplet. Uparivanje. |
| Rezervno napajanje | Mogućnost upravljanja u slučaju nestanka struje nakon ugradnje baterije. | PS124; ugradnja i odspajanje. |
| Servisno podešavanje | Dijagnostika i detaljnije postavke putem BusT4. | Oview + IBT4N. |

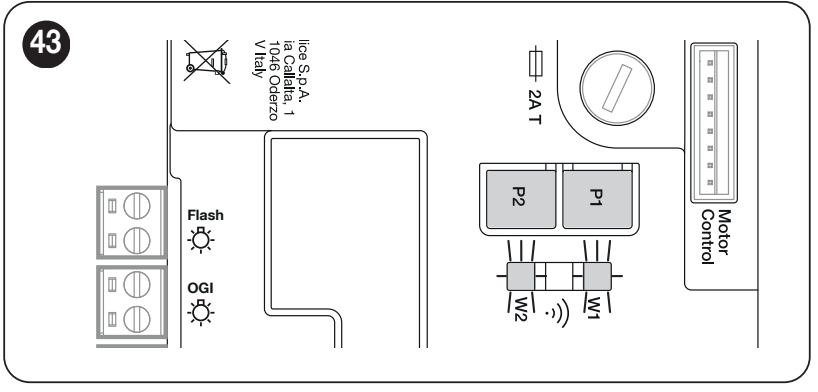

| Wi-Fi | Upravljanje telefonom i servisna konfiguracija. | Ugrađeno u MCU2; priključivanje i LED. |

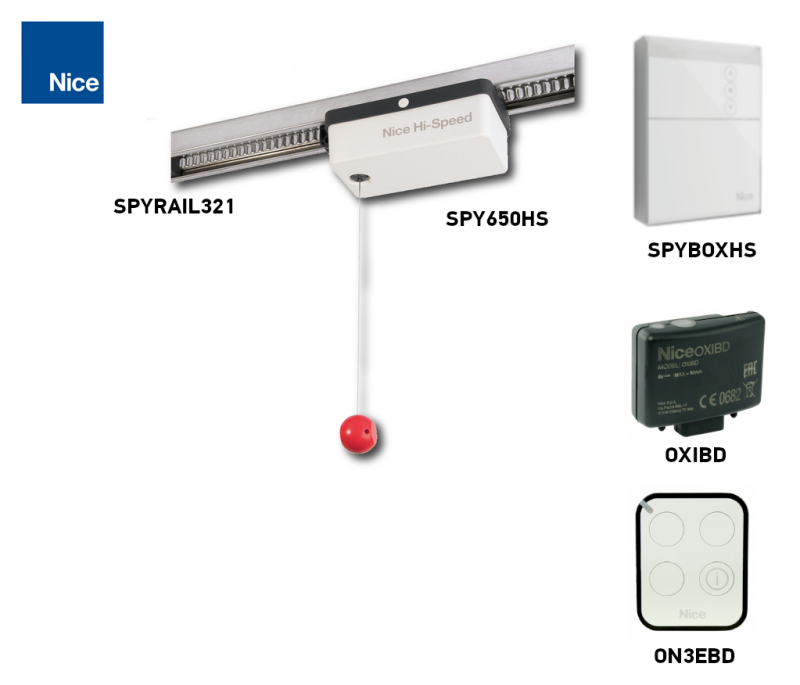

Oprema kompleta i dodatni pogoni za garažna vrata
Usporedite način pogona, brzinu, upravljanje i ograničenja konkretnih vrata. Veća sila ni veća brzina same po sebi ne jamče prikladnost. Sigurnosna dodatna oprema i rezervno napajanje odabiru se zasebno.
| Komplet s remenom | Komplet s remenom i Wi-Fi vezom | Brzi komplet SPY |
|---|---|---|
NICE SPIDER800 800 N; remenski pogon SR32B 3,2 m i MYGO4. Bez ugrađenog Wi-Fi-ja. | NICE SPIDER800W 800 N; SR32B 3,2 m i MYGO4. Ugrađeni Wi-Fi u MCU2. | NICE SPYKIT 650 HS BD 650 N; brzina do 0,24 m/s. SPYBOX BHS, OXIBD i ON3EBD; vodilica SPYRAIL. |
Za koja su garažna vrata prikladna ova vrata?
S osnovnom vodilicom SR32B okvirne dimenzije ovise o vrsti garažnih vrata. Dimenzije u tablici predstavljaju širinu × visinu. Prikladnost ovisi i o uravnoteženosti, trenju i prostoru za montažu.
| Vrsta vrata | Okvirna dimenzija | Uvjet |
|---|---|---|
| Sekcijska | 4,4 × 2,6 m | Približno 11,4 m². |
| Podizno-preklopna, neizbočena | 4,2 × 2,4 m | SPA5; površina 10,08 m². |
| Podizno-preklopna, izbočena | 4,2 × 3,0 m | SPA5; površina 12,6 m². |
| Podizna vrata s oprugom | 4,2 × 3,0 m | Ovisno o montaži, bez SPA5; provjerite vodilicu i uravnoteženost. |
Maksimalna sila 800 N i nazivna sila 400 N izražavaju vučnu silu motora, a ne masu vrata u kilogramima. Pri ispitivanju deblokiranih vrata ručno ih otvorite i zatvorite cijelom putanjom; potrebna sila ne smije biti veća od 225 N. Pogon ne smije zamijeniti popravak oštećenih opruga ili loše uravnoteženih vrata.
Vodilica SR32B duga je 3,2 m, a korisni hod kolica iznosi 2,8 m. Visina vrata ovisi i o njihovoj konstrukciji i poluzi. Za viša vrata može se dodati produžetak SR08B od 0,8 m s duljim remenom; kod vodilice od 4 m korisni hod iznosi 3,5 m. Samo produljenje ne potvrđuje prikladnost za veća ili teža vrata. Pošaljite nam širinu, visinu, vrstu vrata i potreban hod putem kontakta.
Broj ciklusa i opterećenje
Jedan ciklus obuhvaća potpuno otvaranje i zatvaranje. Tablica prikazuje gornje vrijednosti ovisno o visini; otpor vrata dodatno ih smanjuje. Vrijedi i ukupno ograničenje od 50 ciklusa/dan i najviše 4 minute neprekidnog rada.
| Visina vrata | Ciklusa/h | Uzastopno |
|---|---|---|
| Do 2 m | 20 | 10 |
| Iznad 2 do 2,5 m | 15 | 7 |
| Iznad 2,5 do 3 m | 12 | 5 |
| Iznad 3 do 3,5 m | 10 | 4 |
Pri opterećenju motora do 250 N broj ciklusa smanjuje se za 25 %, a pri 250–400 N za 42 %. Ovi radni koeficijenti ne zamjenjuju ručno ispitivanje s ograničenjem od 225 N. Veći otpor zahtijeva provjeru mehanike i prikladnosti pogona. Toplinsko ograničenje može privremeno blokirati daljnje kretanje; pričekajte da se pogon ohladi.
Montaža vodilice i pogona
Montirajte dok su vrata zatvorena, a mrežno napajanje i pomoćna baterija isključeni. Vrata se moraju glatko pomicati rukom i ostati uravnotežena u različitim položajima nakon odvajanja od kolica. Brave koje bi ometale automatsko kretanje riješite prije montaže. Opruge i protuutege podešava kvalificirani tehničar.
- Provjerite prostor iznad vrata, duljinu vodilice te čvrstoću zida i stropa. Omogućite pristup pogonu i užetu za deblokadu.
- Kod dvodijelne vodilice umetnite oba dijela u spojnicu do kraja. Kod gotove SR32B ovaj korak spajanja nije potreban. Provjerite neometano i slobodno kretanje kolica.
- Postavite glavu motora na vodilicu i pričvrstite je priloženim vijcima. Prema montažnom crtežu dopušteno je i zakretanje glave za 90° u odnosu na os vodilice.
- Podesite zategnutost remena. Previše zategnut remen može oštetiti pogon; labav remen uzrokuje buku i nepouzdano pomicanje. Pri produljenju upotrijebite odgovarajući dulji remen.
- Prednji nosač pričvrstite na dovoljno čvrstu podlogu, a stražnji dio objesite na stropne nosače. Poravnajte vodilicu i zategnite sve pričvrsne elemente.
- Dok su vrata zatvorena, odvojite kolica, postavite nosač na vrata u osi vodilice i spojite vučnu polugu. Tanka ploča mora imati odgovarajuće ojačanje; montaža mora prenijeti silu pogona bez deformacije.

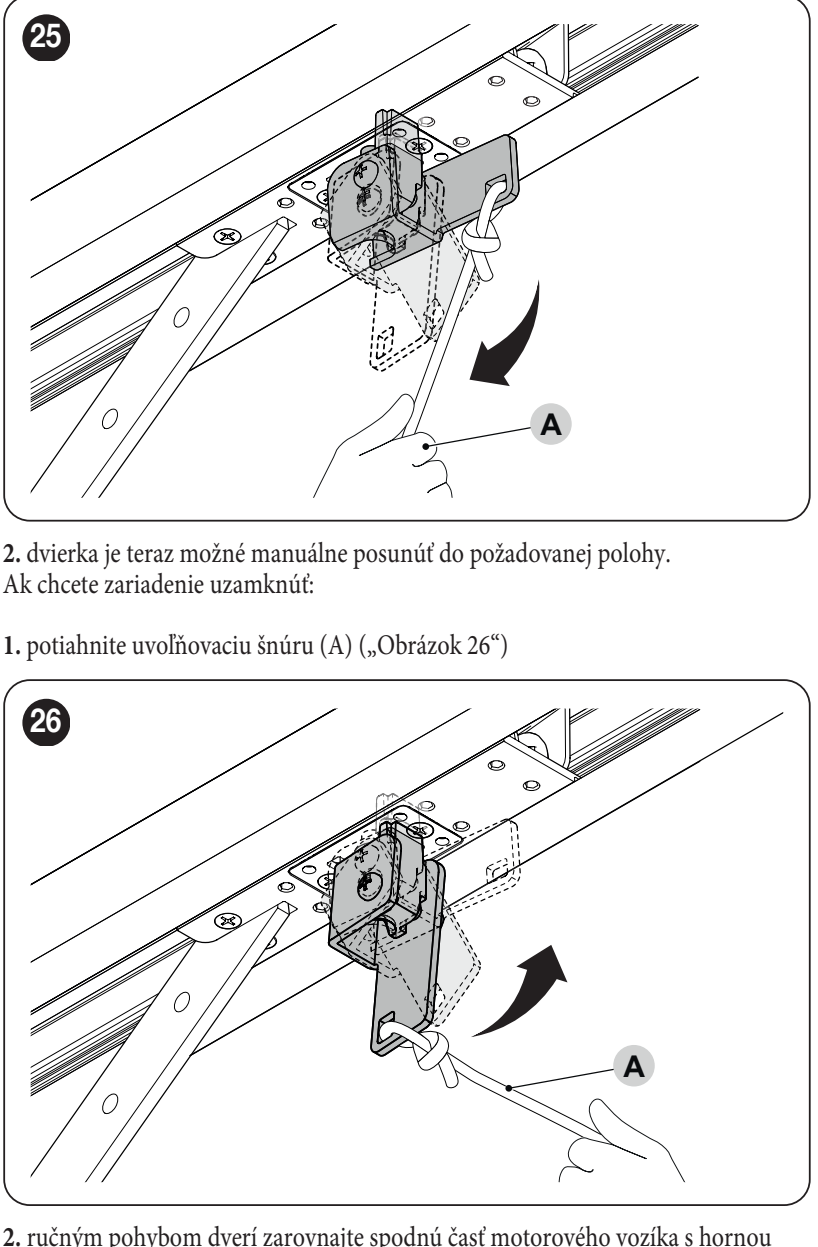

- Dovršite montažu užeta za deblokadu. Ručno prijeđite cijelu putanju, provjerite razmake i ponovno pričvrstite kolica prije programiranja.

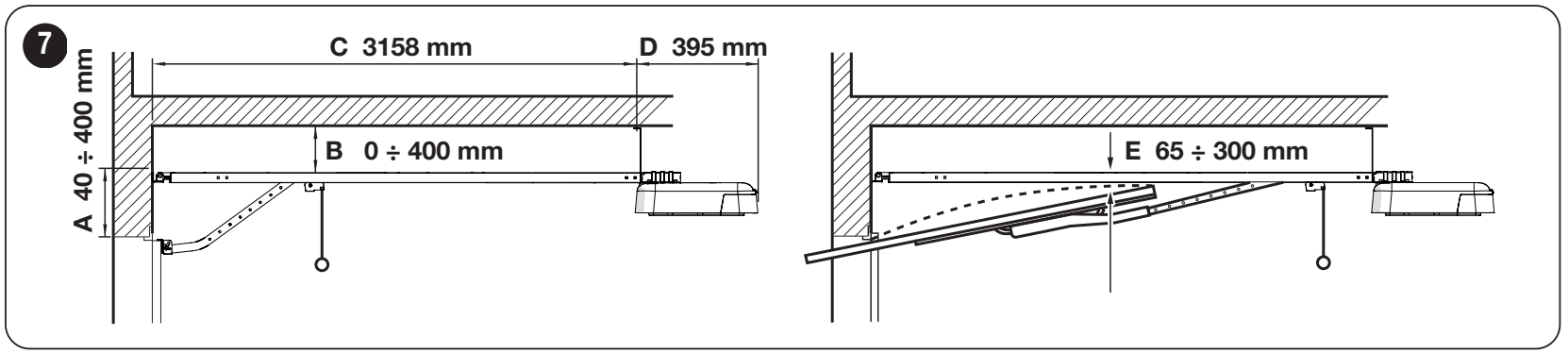

U prikazanom položaju: A = 40–400 mm, B = 0–400 mm, C = 3 158 mm, D = 395 mm. Za podizna vrata održavajte E = 65–300 mm, odnosno razmak vodilice od najviše točke gornjeg ruba vrata tijekom kretanja. Dimenzije se odnose na prikazani raspored montaže.
Kabeliranje i mrežno napajanje
Upotrijebite zaštićenu utičnicu 230 V AC, 50/60 Hz sa zaštitnim vodičem i mogućnošću sigurnog isključivanja. Nemojte odrezati ni uklanjati isporučeni kabel za napajanje ni utikač. Električar će pripremiti odgovarajuću utičnicu i njezin dovod. Vodiče za niskonaponske instalacije vodite odvojeno od mrežnog voda te ih zaštitite od naprezanja i dodira s pokretnim dijelovima.
| Priključak | Kabel / najveća duljina |
|---|---|
| Dovod do utičnice | 3 × 1,5 mm²; 30 m. Za duljinu veću od 30 m najmanje 3 × 2,5 mm² i uzemljenje kod automatike prema projektu električara. |
| FLASH signalna svjetiljka | 2 × 0,5 mm²; 20 m. |
| Antena | Zasebni koaksijalni kabel RG58; 10 m, preporučena duljina manja od 5 m. |
| Tipkalo / ključna sklopka | 2 kabela 2 × 0,5 mm² ili jedan 4 × 0,5 mm²; 50 m. Upravljački kontakt NO je beznaponski. |
| BlueBUS fotoćelije | 2 × 0,7 mm²; 30 m; TX i RX paralelno, bez polariteta. |
| Relejne fotoćelije | 4 × 0,5 mm²; 30 m; zasebno napajanje i sigurnosni kontakt prema shemi ožičenja. |
| Sigurnosna letvica STOP | 2 × 0,5 mm²; 20 m. |
Mrežno napajanje ne smije se priključiti na ulaze za dodatnu opremu. Presjek kabela ne mijenja dopuštenu potrošnju ni napon odgovarajućeg izlaza.

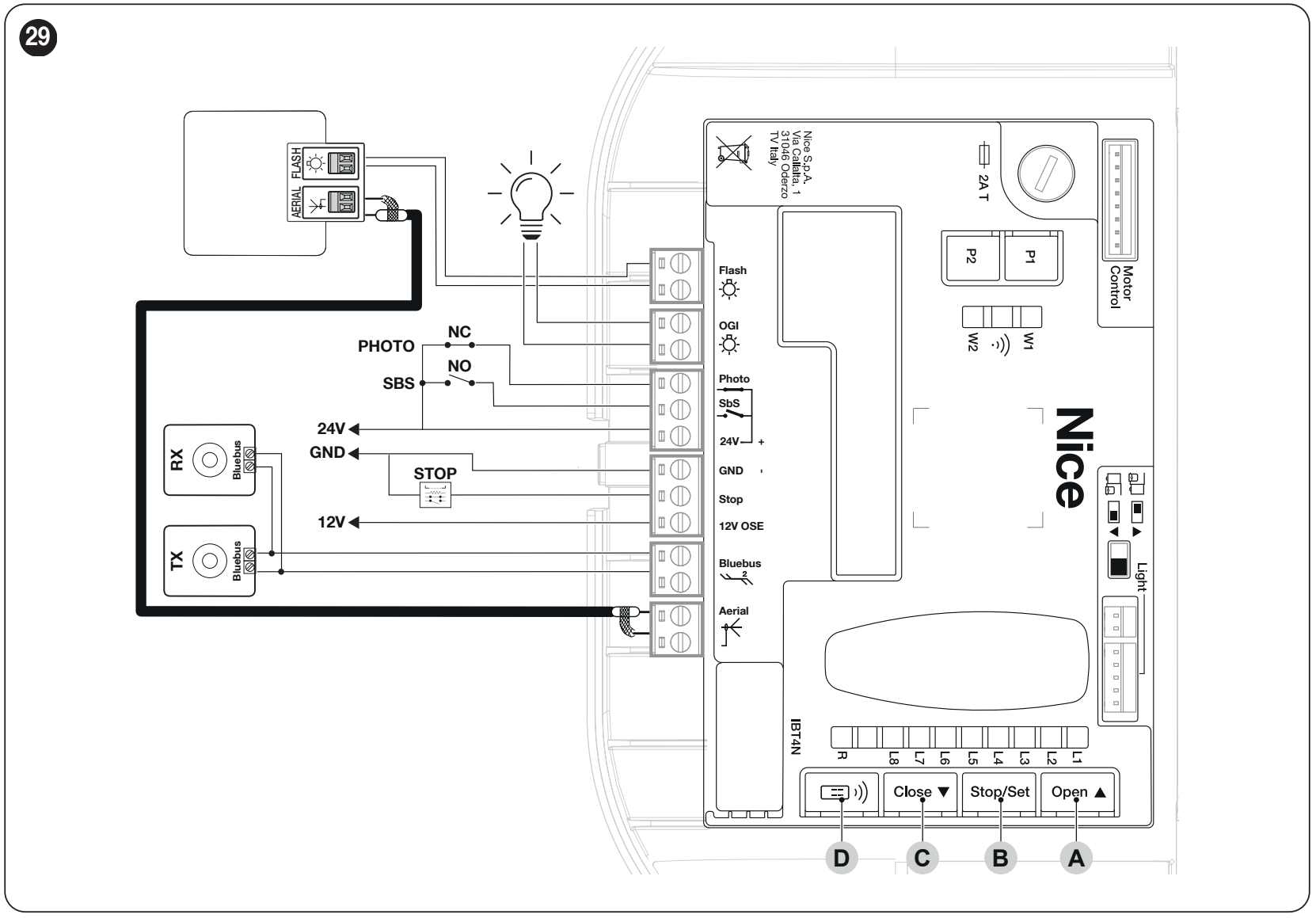

Upravljačka ploča, priključne stezaljke i polaritet

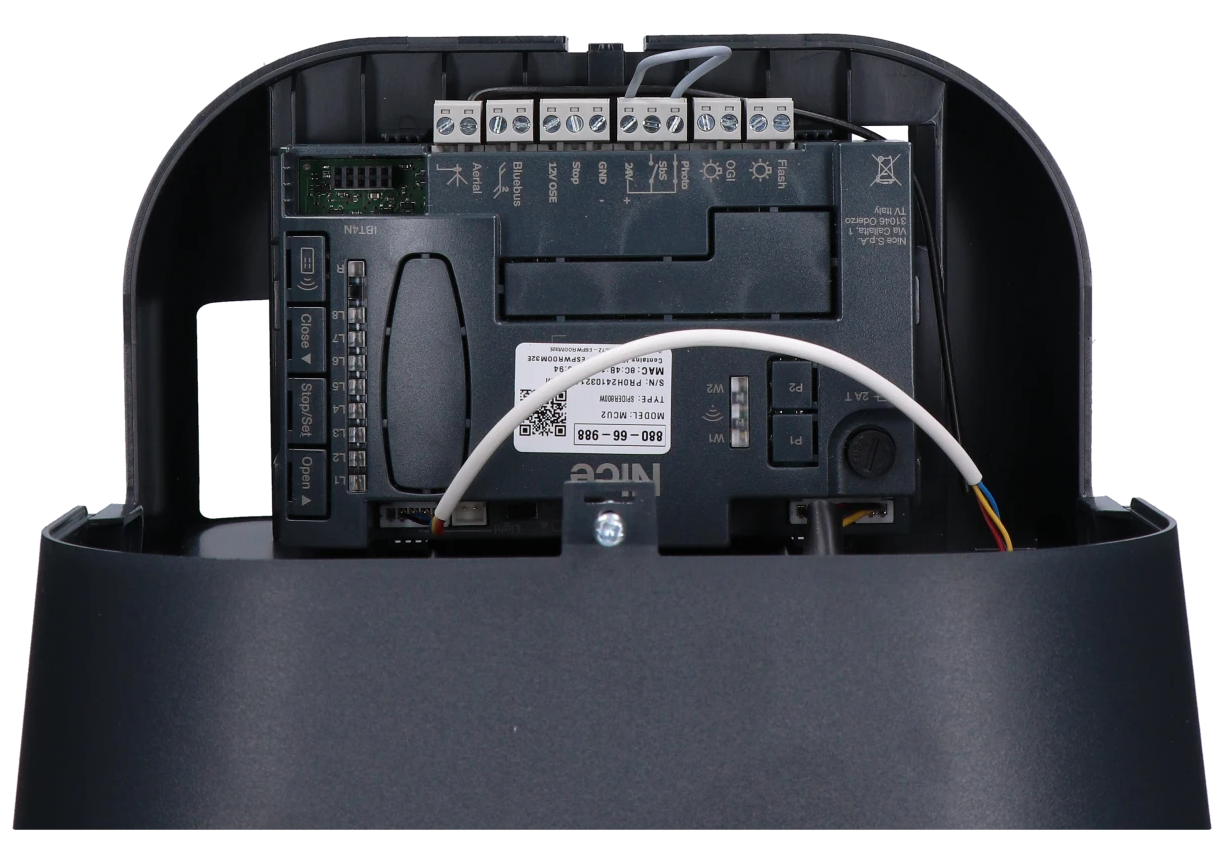

SPIDER800W ima ugrađenu upravljačku jedinicu MCU2 s BlueBUS-om i programskim LED-icama L1–L8. Ova verzija ima i ugrađeni Wi-Fi.
| Stezaljka | Funkcija i priključak |
|---|---|

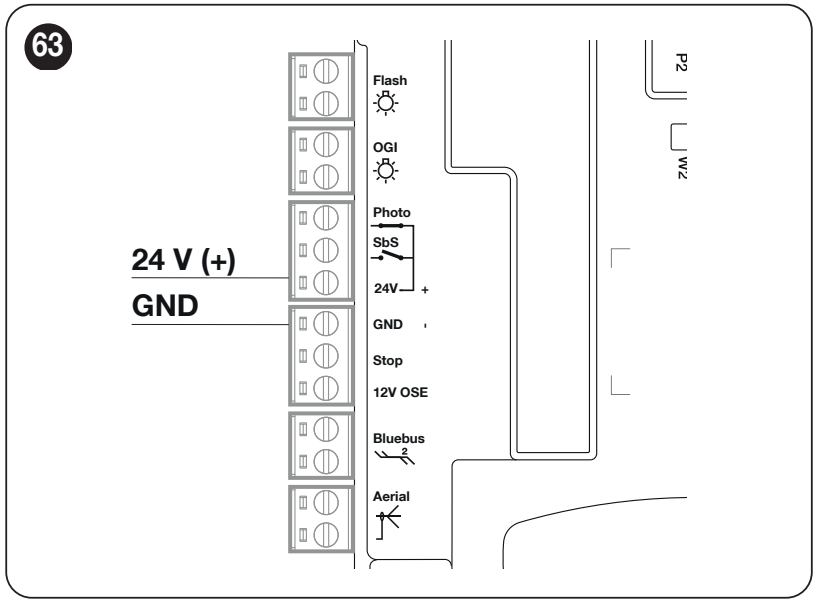

| 24 V / GND | 24 V je plus (+), GND je minus (−). Pomoćno napajanje 24 V DC, tolerancija −30 % / +50 %, ukupno najviše 100 mA. |
| BlueBUS | Dvožično napajanje i komunikacija kompatibilnih uređaja; EPMB spajaju se paralelno. Bez polariteta +/−. |
| PHOTO | Beznaponski normalno zatvoreni kontakt NC između PHOTO i 24 V (+). Relejne fotoćelije napajaju se zasebno preko 24 V (+) / GND (−). |
| SbS | Beznaponsko tipkalo NO između SbS i 24 V (+); kratko zatvaranje kontakta šalje impulsni upravljački signal. |
| STOP / GND | Sigurnosni ulaz STOP u odnosu na GND. Tip NO, NC ili 8,2 kΩ prepoznaje se pri pokretanju. Sam kontakt nema polaritet. |

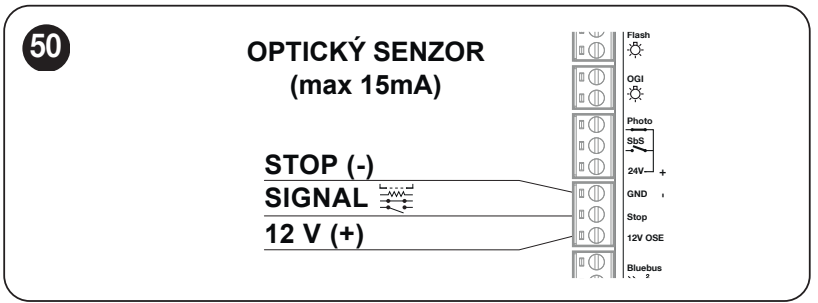

| 12 V OSE / STOP / GND | Optička sigurnosna letvica: 12 V OSE = plus (+), STOP = signal, GND = minus (−). Napajanje 12 V DC, najviše 15 mA. Priključite samo odgovarajuću OSE letvicu prema njezinim uputama. |
| FLASH / OGI | Zasebni dvopolni izlazi, standardno 24 V DC, najviše 10 W po izlazu. FLASH za signalnu svjetiljku, OGI za indikator otvorenih vrata. Funkcija ovisi o postavci. |
| AERIAL | Koaksijalni antenski ulaz: središnji vodič i oplet prema shemi; ne služi za napajanje dodatne opreme. |
Tipkalo, ključna sklopka ili relej
Na SbS priključite samo beznaponski kontakt NO, primjerice tipkalo ili relej upravljačkog modula. Kontakt povezuje SbS i 24 V (+). Na upravljački ulaz nemojte dovoditi izlazni napon modula. Ako je modulu potrebno napajanje, zasebno upotrijebite 24 V (+) i GND (−) i poštujte ukupno ograničenje od 100 mA.
Sigurnosna letvica i ulaz STOP
STOP zaustavlja kretanje i nakratko pokreće obrnuti smjer. Pri promjeni sigurnosnog uređaja potrebno je ponovno registrirati uređaje. Više NO kontakata spaja se paralelno, a NC kontakti serijski. Letvice od 8,2 kΩ i njihove kombinacije spojite prema konkretnoj shemi; obična sklopka ne jamči jednaku razinu nadzora kvarova kao nadzirana letvica.
Spajanje fotoćelija
Za jednostavno dvožično spajanje odaberite NICE EPMB s BlueBUS-om. Oba vodiča iz TX-a i RX-a spojite paralelno na par stezaljki BlueBUS. Ova sabirnica nema polaritet; oznake 24 V (+) / GND (−) odnose se na druge stezaljke.
- Dok je napajanje isključeno, postavite istu adresu pomoću premosnika na TX-u i RX-u jednog para. Svaki sljedeći par mora imati drugu adresu.
- Pričvrstite i poravnajte TX prema RX-u, pa spojite BlueBUS. Funkciju i visinu ugradnje odaberite prema prostoru koji se štiti.
- Nakon spajanja ili promjene adresa provedite registraciju uređaja i zasebno ispitivanje sigurnosti.

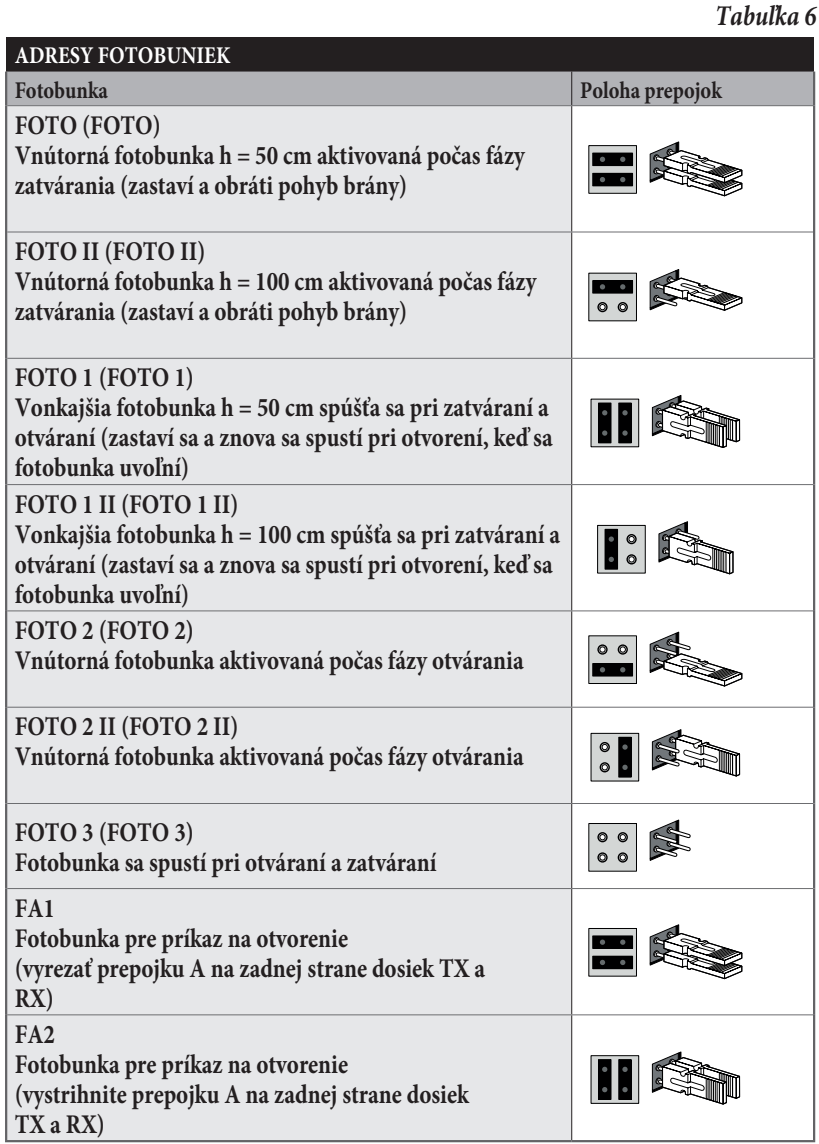

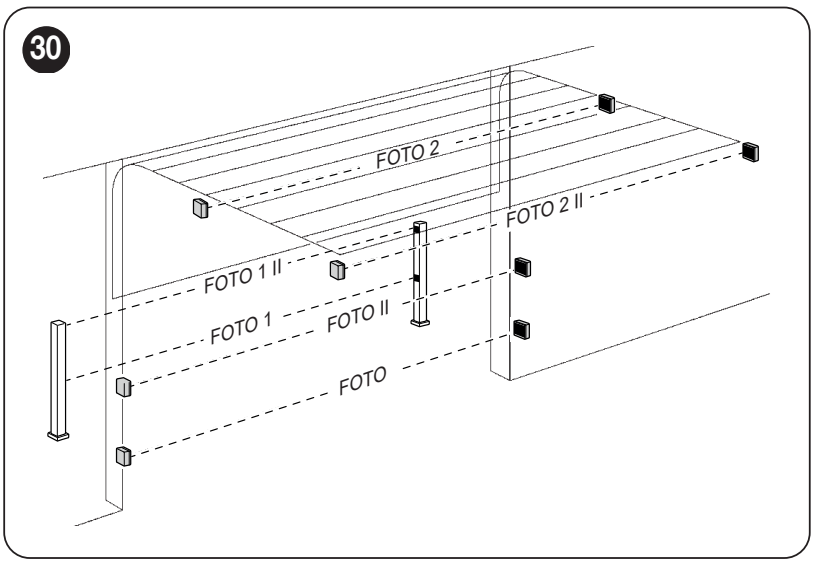

| Adresa | Položaj i reakcija |
|---|---|
| PHOTO / PHOTO II | Unutarnja fotoćelija na visini od 50 / 100 cm; pri zatvaranju zaustavlja i preokreće kretanje. |
| PHOTO 1 / PHOTO 1 II | Vanjska fotoćelija na visini od 50 / 100 cm; zaustavlja kretanje pri otvaranju i zatvaranju, a nakon oslobađanja nastavlja otvaranje. |
| PHOTO 2 / PHOTO 2 II | Unutarnja zaštita aktivna tijekom otvaranja; položaj prema crtežu. |
| PHOTO 3 | Zaštita pri otvaranju i zatvaranju; odabire se prema stvarnom riziku i položaju. |
Nemojte postavljati jednu uz drugu parove s adresama PHOTO / PHOTO 2, PHOTO II / PHOTO 3, PHOTO 1 / PHOTO 2 II, kako ne bi međusobno ometali rad. Fotoćelije koje se koriste kao naredba za otvaranje ne zamjenjuju sigurnosni par.
Relejne fotoćelije na PHOTO
Kod EPM bez testiranja: na TX i RX je 1 = plus, 2 = minus. Napajajte ih sa stezaljki 24 V (+) i GND (−). Na RX upotrijebite 4 – COM i 5 – NC između 24 V (+) i PHOTO. Stezaljka 3 je NO i ne upotrebljava se za sigurnosni ulaz PHOTO. Zbroj potrošnje pomoćnog napajanja ne smije premašiti 100 mA.

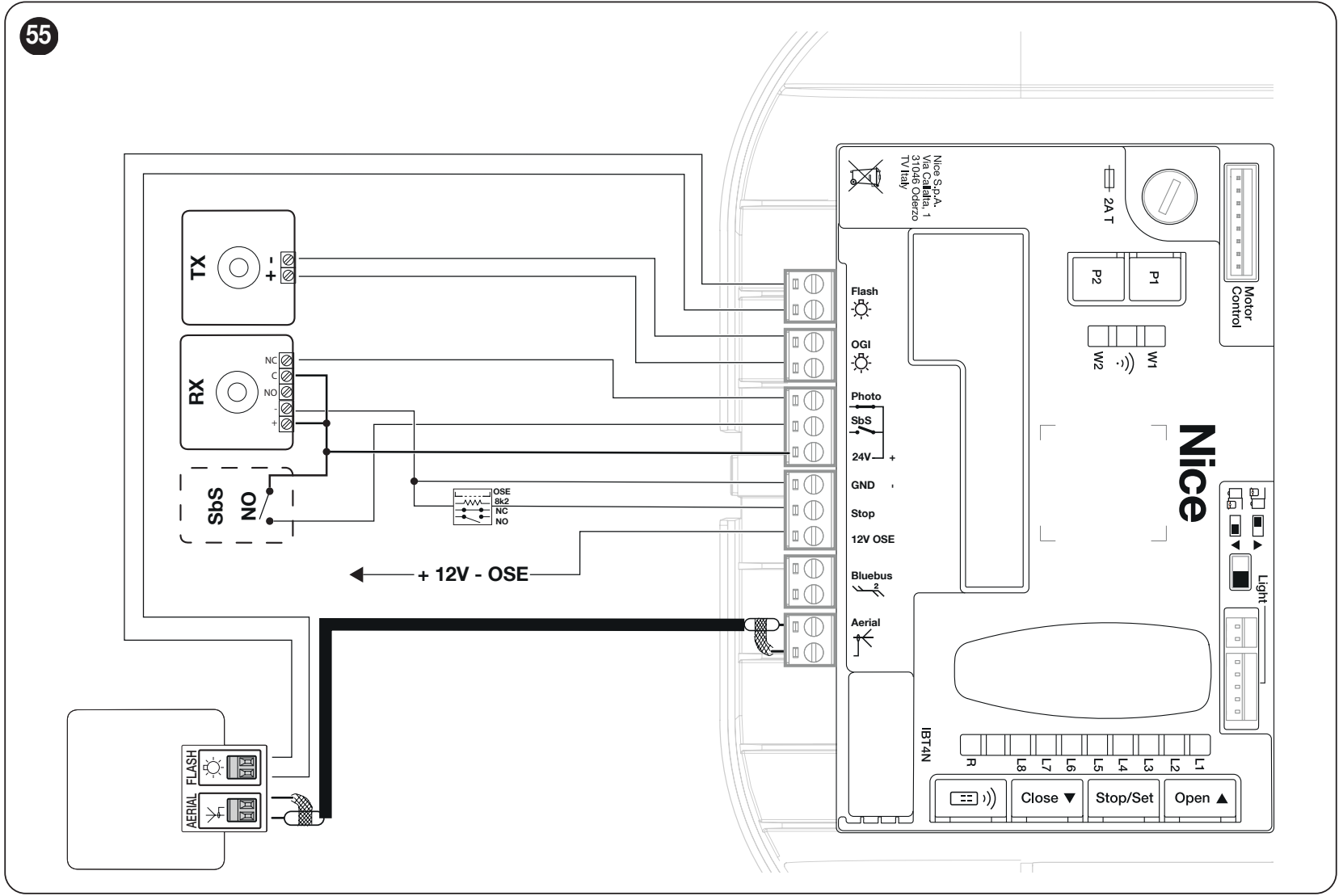

Relejne fotoćelije s testiranjem PHOTOTEST
Za testirani spoj napajajte TX iz para OGI, RX ostaje na 24 V (+) / GND (−). Pri točnoj orijentaciji pločice kao na shemi u nastavku, gornja stezaljka OGI-ja je minus (−), a donja plus (+). Na EPM-u su 1 (+), 2 (−); RX 4 – COM i 5 – NC spajaju se između 24 V (+) i PHOTO. OGI daje 24 V DC, maks. 10 W. Ne zamjenjujte ove vodiče s izlazom FLASH.
Postavite razinu II/L5 na LED indikaciju L2 – PHOTOTEST i ponovno naučite uređaje. Upravljačka jedinica prije pokreta testira reakciju fotoćelija; neuspješan test blokira manevriranje. Na BlueBUS EPMB-u ne primjenjuje se ovaj relejni postupak.

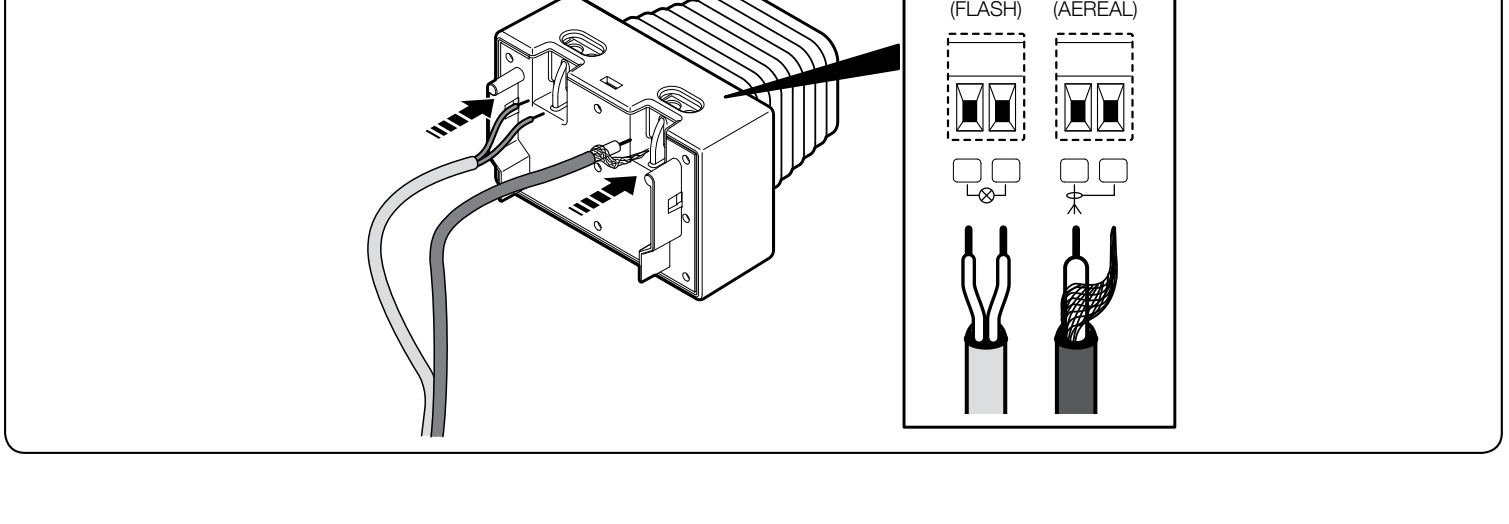

Signalna svjetiljka FLASH, rasvjeta i antena
NICE ELDC spojite njezinu stezaljnu letvicu s oznakom FLASH na par FLASH na MCU2; standardni izlaz je 24 V DC, maks. 10 W. Funkcija izlaza mora se odgovarajuće podesiti u programiranju. Na ove stezaljke ne priključuje se mrežna signalna svjetiljka od 230 V.
Kod para FLASH na signalnoj svjetiljci pridržavajte se oznaka na priključenom uređaju. Na ovom detalju ELDC-a nije označen redoslijed polova; na njega nemojte prenositi orijentaciju pomoćne stezaljne letvice 24 V / GND. Ulaz AERIAL na ELDC-u zaseban je antenski priključak: koaksijalni kabel spojite na antenski konektor upravljačke jedinice prema slici. Nemojte zamijeniti antenu i napajanje signalne svjetiljke.
Pogon ima i ugrađenu LED rasvjetu garaže. Izlaz OGI dodatno je namijenjen vanjskoj indikaciji otvorenih vrata; pri promjeni njegove funkcije provjerite postavku OGI-ja i opterećenje.
Prvo pokretanje i učenje
Najprije dovršite mehaničku montažu i spajanje, osigurajte kolica i oslobodite cijelo područje kretanja. Provjerite STOP, fotoćelije i pravilan smjer kretanja. Učenje položaja, učenje sile i uparivanje daljinskog upravljača zasebni su postupci.
Prije prvog uključivanja postavite osigurana vrata približno na sredinu putanje. Kod novog, nekonfiguriranog upravljanja, 4 crvena treptaja BlueBUS-a uobičajeno su upozorenje da konfiguracija nedostaje. Signalna svjetiljka i unutarnje svjetlo trebaju biti ugašeni u mirovanju; u standardnoj montaži birač smjera nalazi se lijevo.
1. Učenje BlueBUS-a i STOP-a
- Uključite napajanje. Pri prvom pokretanju trepere L1 i L2; prepoznavanje obavite i bez priključene dodatne opreme.
- Istodobno držite OPEN + STOP/SET približno 3 s. Otpustite kada L1 i L2 počnu brzo treperiti.
- Pričekajte da postupak završi. STOP mora svijetliti, a L1 i L2 moraju se ugasiti. Pri prvoj instalaciji počet će treperiti L3 i L4: potrebno je pohraniti položaje.
Ako smjer mijenjate okretnim prekidačem na pločici, podesite ga dok je napajanje isključeno, prema rasporedu pogona, a zatim ponovno naučite uređaje. Promjena smjera primjenjuje se tek nakon tog učenja; smjer se ne mijenja zamjenom vodiča sigurnosne opreme.
2. Pohrana otvorenog i zatvorenog položaja
- Držite STOP/SET + CLOSE približno 3 s. L1 će početi treperiti.
- Tipkama OPEN / CLOSE podesite željeni potpuno otvoreni položaj. Držite STOP/SET 3 s; L1 svijetli, a otvoreni položaj A1 pohranjen je. Otpustite.
- Dok L8 treperi, tipkama OPEN / CLOSE pomaknite vrata do potpuno zatvorenog položaja uz pod. Držite STOP/SET 3 s; L8 svijetli. Otpustite; LED-ice za programiranje će se ugasiti.
- Pošaljite naredbu SbS ili OPEN. Pogon će izvršiti cijeli ciklus automatskog učenja sila.
Za svaki korak koji uključuje naredbu za kretanje vremensko je ograničenje 60 s; ako se prekorači, ponovno započnite postupak postavljanja položaja. Upravljačka jedinica izračunava međupoložaje, usporavanje i djelomično otvaranje; detaljnije promjene omogućuje servisno sučelje.
Učenje sile i prva proba kretanja
Učenje sile uključuje automatski manevar otvaranja i zatvaranja uz povećanu silu. Tijekom postupka držite osobe i predmete podalje od vrata. Isprekidano unutarnje osvjetljenje označava da je učenje u tijeku. Nakon promjene položaja, brzine, smjera ili rasterećenja mehanike, potrebno je ponovno naučiti silu.
Ako postupak prekinu STOP, fotoćelija ili nestanak napajanja, uklonite uzrok i nastavite učenje sljedećom naredbom SbS / OPEN / CLOSE.
Provjera prije puštanja u rad
- Dok je napajanje isključeno, a kolica otključana, ručno otvorite i zatvorite vrata; sila tijekom cijele putanje mora biti najviše 225 N. Zatim ponovno osigurajte kolica.
- Ponovite otvaranje i zatvaranje; vrata moraju dosegnuti pohranjene položaje bez zapinjanja i deformiranja konzola.
- Provjerite usporavanje u krajnjim položajima, rasterećenje remena nakon zaustavljanja, ručno otključavanje i ponovno osiguravanje.
- Prekinite svaku fotoćeliju kod TX-a, kod RX-a i na sredini zrake; provjerite ispravnu sigurnosnu reakciju. Ispitajte sve STOP uređaje.
- Tehničar mora izmjeriti sile udara i provjeriti sigurnost cijelih vrata. Povećana sila ne smije prikrivati lošu mehaniku. Nakon promjene sile ponovno obavite mjerenje.
- Korisniku predajte upute za rukovanje, otključavanje i održavanje. Prolazite samo kroz potpuno otvorena i zaustavljena vrata.
Programiranje MCU2
Na pločici upotrebljavajte tipke OPEN, STOP/SET, CLOSE i LED-ice L1–L8. Programirajte dok vrata miruju. Kratko treperenje LED-ice odabrane funkcije označava OFF, a dulje ON. Nakon promjene sile ili osjetljivosti ponovno provjerite sigurnost vrata.
Razina I – funkcije ON / OFF
- Držite STOP/SET dok ne počne treperiti L1, a zatim otpustite.
- Pomoću OPEN / CLOSE pomaknite trepereću LED na željenu funkciju.
- Kratkim pritiskom na STOP/SET promijenite ON / OFF. Po potrebi postavite sljedeću funkciju.
- Za spremanje i izlaz pričekajte 20 s bez pritiskanja tipki.
| LED – funkcija | Značenje / tvornička postavka |
|---|---|
| L1 – Automatsko zatvaranje | ON: nakon otvaranja zatvara nakon stanke postavljene na razini II/L1. OFF: čeka naredbu. Tvornički OFF. |
| L2 – Zatvaranje nakon fotoćelije | ON: nakon oslobađanja fotoćelije koristi stanku od 5 s. Uz automatsko zatvaranje nakon oslobađanja zrake može prekinuti otvaranje; bez njega dovršava otvaranje i zatvara nakon 5 s. STOP poništava ovu naknadnu reakciju. Tvornički OFF. |
| L3 – Uvijek zatvoriti | ON: nakon ponovne uspostave napajanja, ako je utvrđeno da su vrata otvorena, daje predbljesak od 5 s i zatvara ih. Tvornički OFF. |
| L4 – Stanje pripravnosti | ON: nakon 1 minute neaktivnosti isključuje dio elektronike; BlueBUS signalizira sporo. Uzmite u obzir napajanje priključenih uređaja. Tvornički OFF. |
| L5 – Zaštita od neovlaštenog otvaranja | ON: ako se otkrije nasilno otvaranje, pokreće zatvaranje. Za signalizaciju u aplikaciji potrebno je kompatibilno sučelje i odgovarajuća postavka. Tvornički OFF. |
| L6 – Predbljesak | ON: signalna svjetiljka treperi 3 s prije početka kretanja. Tvornički OFF. |
| L7 – Isključivanje ugrađenog radija | ON: ugrađeni prijamnik je isključen, primjerice pri uporabi vanjskog OXI/OXIBD. OFF: ugrađeni radio je aktivan. Tvornički OFF. |
| L8 – Lagana / teška vrata | ON: unaprijed zadana postavka za lagana vrata. OFF: unaprijed zadana postavka za teška vrata. Mijenja skup vrijednosti sile, osjetljivosti i brzine; nakon toga potrebno je ponovno učenje sile. Tvornički OFF. |
Razina II – podesive vrijednosti
- Držite STOP/SET dok L1 ne počne treperiti; otpustite.
- Pomoću OPEN / CLOSE odaberite ulaznu LED parametra.
- Držite STOP/SET. Nakon približno 3 s zasvijetlit će LED njegove trenutačne vrijednosti. I dalje držite STOP/SET i pomoću OPEN / CLOSE odaberite drugu LED vrijednosti.
- Otpustite STOP/SET. Postavite sljedeći parametar ili pričekajte 20 s bez pritiskanja tipki za spremanje i izlaz.
Podebljana LED označava tvorničku vrijednost. Unaprijed zadana postavka za lagana/teška vrata ili podešavanje putem servisnog sučelja mogu promijeniti neke vrijednosti; mjerodavna je trenutačna signalizacija na ploči.
| Ulazna LED – naziv i opis | LED postavke – vrijednost |
|---|---|
| L1 – Stanka Vrijeme automatskog zatvaranja; primjenjuje se kad je I/L1 ON. | L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Naredba SbS Slijed ulaza za korak-po-korak i prve radijske naredbe. Načini L4, L5, L7 i L8 mijenjaju i naredbe OPEN / CLOSE. | L1 – otvori – stop – zatvori – stop L2 – otvori – stop – zatvori – otvori L3 – otvori – zatvori – otvori – zatvori L4 – zajednički ulaz L5 – zajednički ulaz 2; držanje dulje od 2 s = STOP L6 – SbS 2; držanje dulje od 2 s = djelomično otvaranje L7 – kretanje samo dok se naredba drži L8 – poluautomatsko otvaranje, zatvaranje dok se naredba drži |
| L3 – Brzina Postotak maksimalne brzine. Nakon promjene ponovno se uči sila. | L1 – 30 % L2 – 44 % L3 – 58 % L4 – 72 % L5 – 86 % L6 – 100 % L7 – otvaranje V4 (72 %), zatvaranje V2 (44 %) L8 – otvaranje V6 (100 %), zatvaranje V4 (72 %) |
| L4 – FLASH (OUT1) Namjena izlaza mora odgovarati opterećenju. Izlaz 24 V DC, maks. 10 W. | L1 – indikator otvorenih vrata L2 – aktivan kad su vrata zatvorena L3 – aktivan kad su vrata otvorena L4 – signalna svjetiljka upozorenja L5 – električna zasunica L6 – električna brava L7 – magnetska brava L8 – signalizacija održavanja |
| L5 – OGI (OUT2) Drugi izlaz 24 V DC, maks. 10 W; za fototest potrebno je pravilno ožičenje TX-a i novo učenje. | L1 – indikator otvorenih vrata OGI L2 – PHOTOTEST L3 – stanje vrata L4 – rasvjeta garaže L5 – radijski kanal 1 L6 – radijski kanal 2 L7 – radijski kanal 3 L8 – radijski kanal 4 |
| L6 – Sila motora Regulacijske vrijednosti u %: otvaranje / zatvaranje. To nije sila izmjerena pri udaru. | L1 – 60 / 30 % L2 – 60 / 40 % L3 – 70 / 40 % L4 – 70 / 50 % L5 – 80 / 50 % L6 – 80 / 60 % L7 – 90 / 70 % L8 – 90 / 80 % |
| L7 – Osjetljivost na prepreku Razine osjetljivosti pri otvaranju / zatvaranju; nisu izražene u njutnima. | L1 – isključena L2 – 10 / 20 L3 – 20 / 30 L4 – 30 / 40 L5 – 40 / 50 L6 – 50 / 60 L7 – 60 / 70 L8 – 70 / 80 |
| L8 – Rasterećenje mehanizma Kratka reverzija rasterećuje napetost nakon zatvaranja. Nakon promjene potrebno je ponovno naučiti silu. | L1 – bez rasterećenja L2 – minimum L3 – međustupanj 3 L4 – međustupanj 4 L5 – međustupanj 5 L6 – međustupanj 6 L7 – međustupanj 7 L8 – maksimum |
Ako tijekom podešavanja istodobno trepere L1 i L8, trenutačna je vrijednost izvan raspona opcija na ploči, primjerice nakon podešavanja putem servisnog sučelja. Provjerite tu postavku ili tipkama OPEN / CLOSE odaberite odgovarajuću vrijednost iz ponuđenih opcija.
Daljinski upravljači i uparivanje
Prijamnik je ugrađen. MYGO4 iz kompleta treba pohraniti u memoriju. MCU2 radi s O-Code i BD te u načinu rada 1 ima memoriju za 100 daljinskih upravljača; prije dodavanja sljedećeg upravljača provjerite kodiranje, a ne samo frekvenciju od 433,92 MHz.
Način rada 1 – sve tipke
- Držite RADIO dok se ne upali zelena LED R, a zatim otpustite.
- U roku od 10 s držite bilo koju tipku na jednosmjernom daljinskom upravljaču. Otpustite je pri prvom od tri zelena treptaja R.
- Na dvosmjernom daljinskom upravljaču pritisnite tipku i odmah je otpustite; pohranu potvrđuju tri zelena treptaja R i kratka vibracija kompatibilnog daljinskog upravljača.
| Tipka u načinu rada 1 | Naredba |
|---|---|
| 1 | Korak-po-korak naredba SbS |
| 2 | Djelomično otvaranje |
| 3 | Otvoriti |
| 4 | Zatvoriti |
Način rada 2 – jedna tipka
Pritisnite i otpustite RADIO n puta, prema broju naredbe. LED R ponovit će taj broj treptaja. U roku od 10 s pohranite odabranu tipku daljinskog upravljača na isti način kao gore; za sljedeću tipku ponovite postupak.
| Broj pritisaka tipke RADIO | Naredba |
|---|---|
| 1 | SbS |
| 2 | Djelomično otvaranje 1 |
| 3 | Otvoriti |
| 4 | Zatvoriti |
| 5 | STOP |
| 6 | SbS za zajednički ulaz |
| 7 | SbS s visokim prioritetom |
| 8 | Djelomično otvaranje 2 |
| 9 | Djelomično otvaranje 3 |
| 10 | Otvoriti i blokirati automatiku |
| 11 | Zatvoriti i blokirati automatiku |
| 12 | Blokirati automatiku |
| 13 | Deblokirati automatiku |
| 14 | Rasvjeta – timer |
| 15 | Rasvjeta – uključiti/isključiti |
Kod MCU2 tipka s visokim prioritetom može upravljati i blokiranom automatikom. Za uobičajeno upravljanje koristite SbS; naredbe za blokiranje odaberite samo ako vam je ta funkcija potrebna.
Dodavanje daljinskog upravljača pomoću postojećeg
Postupak provedite u dometu pogona i samo ako je učenje omogućeno. Vrijedi za jednosmjerne daljinske upravljače.
- Na novom daljinskom upravljaču držite željenu tipku 7 s i otpustite je.
- Na izvornom daljinskom upravljaču tri puta polako pritisnite i otpustite pohranjenu tipku.
- Na novom daljinskom upravljaču jednom pritisnite i otpustite istu tipku kao u prvom koraku.
Brisanje radijske memorije
Brišu se svi pohranjeni daljinski upravljači. Držite RADIO i nakon što se LED R upali pa ugasi. Pri sljedećem treptaju otpustite točno na petom treptaju. Uspjeh se potvrđuje s pet brzih treptaja. Brisanje radijske memorije zaseban je postupak, različit od resetiranja upravljanja.
Kod dvosmjernih daljinskih upravljača, prema njihovim uputama, potrebno je ukloniti i pohranjeno uparivanje na strani odašiljača.
Brisanje jednog daljinskog upravljača ili tipke
- Držite RADIO dok zelena LED R ne zasvijetli, a zatim se ugasi; tada otpustite RADIO.
- Jednosmjerni daljinski upravljač: držite njegovu pohranjenu tipku. Otpustite je pri prvom od pet brzih zelenih treptaja R.
- Dvosmjerni daljinski upravljač: kratko pritisnite i otpustite njegovu pohranjenu tipku. Brisanje se potvrđuje s pet brzih zelenih treptaja R.
U načinu rada 1 briše se cijeli daljinski upravljač. U načinu rada 2 briše se samo pritisnuta tipka; ostale tipke izbrišite zasebno.
Zabrana učenja na daljinu
- Odspojite mrežno napajanje i pričuvno napajanje te pričekajte 10 s. Držite RADIO i ponovno uspostavite napajanje.
- Nakon signala o pohranjenim daljinskim upravljačima otpustite RADIO točno nakon drugog kratkog narančastog treptaja R.
- U roku od 5 s kratkim pritiscima tipke RADIO odaberite stanje: ugašena R = bez blokiranja; crvena = zabrana dodavanja novog daljinskog upravljača pomoću već pohranjenog, u dometu pogona; zelena = zabrana dodavanja putem koda za dopuštenje; narančasta = obje zabrane.
- U roku od 5 s pritisnite pohranjenu tipku već uparenog odašiljača kako biste pohranili odabrano stanje.
Ova postavka blokira odabrane načine daljinskog dodavanja. Uparivanje tipkom RADIO na ploči zaseban je postupak; isključivanjem ugrađenog radija isključuje se cijeli ugrađeni prijamnik.
Wi-Fi u SPIDER800W i aplikacija MyNice
Wi-Fi je ugrađen u MCU2; za osnovno povezivanje ovog kompleta nije potrebno dodatno kupiti BiDi-WiFi. Modul koristi mrežu 2,4 GHz (802.11 b/g/n). Korisnička aplikacija MyNice služi za upravljanje, MyNice Pro za postavljanje i servisiranje od strane tehničara. Aplikaciju možete preuzeti u trgovini aplikacija na svom telefonu.
- Nakon dovršetka i sigurne provjere vrata, uključite pogon i provjerite LED W1 napajanja.
- U aplikaciji otvorite dodavanje Wi-Fi sučelja ili dodatne opreme i slijedite čarobnjak. Telefon i pogon tijekom konfiguracije moraju imati odgovarajuće uvjete povezivanja.
- Odaberite kućnu mrežu od 2,4 GHz i unesite njezine podatke. Daljinsko upravljanje zahtijeva funkcionalnu internetsku vezu i uslugu Nice.
- Provjerite status vrata i njihovo upravljanje. Naredba s telefona može pokrenuti vrata; sigurnosni uređaji moraju ostati funkcionalni.
| W2 / W1 | Značenje i postupak |
|---|---|
| Zelena / zelena | Uobičajeni rad; telefon je povezan. |
| Zelena / 8 brzih zelenih treptaja | Privremena identifikacija uređaja koju je zatražila aplikacija. |
| Treperi zeleno / zeleno | Modul čeka konfiguraciju mreže; nastavite u aplikaciji. |
| Narančasta / zelena | Uobičajeni rad; telefon trenutačno nije povezan. |
| Treperi narančasto / zeleno | Kratko: postavljanje mreže. Ako stanje potraje, provjerite mrežu i konfiguraciju. |
| Ugašena / zelena | Modulu koji nije postavljen isteklo je 30-minutno razdoblje. Isključite i ponovno uključite napajanje pa ponovite konfiguraciju. |
| Ugašena / treperi narančasto | Ažuriranje traje približno 1 minutu; pričekajte. U slučaju neuspjeha modul će se ponovno pokrenuti nakon približno 5 minuta. |
| Treperi crveno / ugašena | Pri uključivanju je pritisnuta tipka za resetiranje modula. |
| Crvena / zelena | Modul se nije povezao s kućnom mrežom ili uslugom Nice; provjerite mrežu, lozinku i pristup internetu. |
Resetiranje samo Wi-Fi modula
Držanje P1 tijekom 10 s vraća Wi-Fi modul na tvorničke postavke; zatim ga ponovno dodajte u aplikaciji. P2 se ne upotrebljava u ovoj verziji. Ovaj se postupak razlikuje od resetiranja upravljačke jedinice i brisanja daljinskih upravljača.
Resetiranje upravljačke jedinice
Resetiranjem se brišu prilagođene postavke upravljačke jedinice. Držite pritisnuto OPEN + CLOSE približno 3 s, dok se ne uključe L1–L8; otpustite tipke. Uspjeh se potvrđuje brzim treperenjem tijekom 3 s. Nakon resetiranja ponovno provedite učenje uređaja, položaja i provjeru vrata. Ovim se postupkom ne brišu radijski kodovi u unutarnjem ni vanjskom prijamniku.
Dijagnostika i otklanjanje kvarova
FLASH signalizira pogreške brojem kratkih treptaja. Niz se ponavlja nakon stanke od 1 s; prebrojite jedan niz.
| Signalizacija | Uzrok i sljedeći korak |
|---|---|
| 1 treptaj | Zatvaranje / položaj Tijekom zatvaranja nije pronađena podloga. Ponovno postavite zatvoreni položaj. |
| 2 treptaja | Fotoćelije Uklonite prepreku, provjerite poravnanje i ožičenje fotoćelija. Aktiviranje zbog prepreke očekivano je. |
| 3 treptaja | Ograničenje sile Provjerite kretanje ručno, opruge, prepreke i trenje. Nemojte automatski postavljati veću silu; provjerite mehaniku i sigurnost. |
| 4 treptaja | STOP Provjerite sigurnosni uređaj STOP i eventualnu blokadu upravljačke jedinice. |
| 5 treptaja | Memorija parametara Pričekajte najmanje 30 s pa pokušajte poslati naredbu. Ako se pogreška nastavi, naručite servis. |
| 6 treptaja | Ograničenje ciklusa Pričekajte nekoliko minuta da se ohladi. Provjerite radno opterećenje i otpor vrata. |
| 7 treptaja | Unutarnji električni krug Odspojite sva napajanja na nekoliko sekundi. Ako se pogreška nastavi, servis će provjeriti ploču i ožičenje motora. |
| 8 treptaja | Trajna naredba Uklonite naredbu koja je neprekidno aktivna, primjerice pritisnutu tipku ili uključeni relej; provjerite SbS. |
| 9 treptaja | Zaustavljena automatika Izdana je naredba za zaustavljanje automatike; ponovno pokrenite rad odgovarajućom upravljačkom naredbom. |
| LED / signal | Značenje i provjera |
|---|---|
| BlueBUS – 2 zelena treptaja/s | Uobičajen rad. Dva brza zelena treptaja signaliziraju promjenu ulaza. |
| BlueBUS – brzi i duži crveni nizovi | Kratki spoj sabirnice: provjerite kabele dok je napajanje isključeno. Nakon uklanjanja uzroka, normalna signalizacija ponovno će se uspostaviti nakon približno 10 s. |
| STOP ugašen | STOP je aktivan; provjerite sigurnosno ožičenje. |
| PHOTO ugašen | Aktiviranje ulaza releja PHOTO. |
| SbS svijetli | Naredba je prisutna; ako se tipka ne aktivira, provjerite kabele i relej. |
| L1 + L2 trepere | Potrebno je učenje uređaja. |
| L3 + L4 trepere | Potrebno je učenje položaja. |
| Crveno svjetlo tijekom kretanja | Prekoračen je postavljeni interval održavanja; obavite pregled. |
| L1 do L8 svijetle redom | Ažuriranje firmvera: pričekajte, ne isključujte napajanje. |
U slučaju kvara sigurnosnog uređaja nemojte uobičajeno koristiti automatiku. Sigurno deblokirajte i naručite popravak. Osigurač zamijenite samo istim tipom i vrijednošću; nemojte ga popravljati premošćivanjem.
Rezervna baterija PS124
PS124 umeće se u predviđeni prostor pogona i spaja na odgovarajući priključak prema uputama u montažnom PDF-u. Priključite je tek nakon dovršetka mehaničke montaže, ožičenja i programiranja. Baterija je izvor napona i nakon isključenja iz mreže: prije rada odspojite mrežno napajanje i PS124. Broj pokreta u slučaju nestanka struje ovisi o stanju baterije, temperaturi i otporu vrata.
Deblokiranje i ručno upravljanje
Deblokirajte samo vrata koja miruju. Zbog neispravne opruge ili neuravnoteženosti otpuštena vrata mogu nekontrolirano pasti; osigurajte ih i pozovite tehničara. Ako je garaži moguće pristupiti samo kroz ta vrata, unaprijed osigurajte vanjsko deblokiranje prikladno za konkretna vrata.
- Povucite uže za deblokiranje A. Kolica će se odspojiti i vrata ćete moći sigurno pomicati rukom.
- Za ponovno blokiranje ponovno povucite uže A prema drugoj slici.
- Rukom pomaknite vrata tako da se donji i gornji dio kolica poravnaju i spoje. Prije slanja električne naredbe provjerite je li blokiranje aktivirano.
Održavanje i sigurno rukovanje
Pregled planirajte najkasnije svakih 6 mjeseci ili nakon 3 000 ciklusa, ovisno o tome što nastupi prije. Prije održavanja odspojite sve izvore napajanja. Provjerite vodilicu, remen, kolica, nosače, koroziju, opruge i uravnoteženost vrata; zamijenite istrošene dijelove. Nakon pregleda ponovite ispitivanje sigurnosnih elemenata i sila.
Daljinske upravljače držite izvan dohvata djece. Nemojte ulaziti u područje vrata dok se pomiču. U slučaju neuobičajene buke, trzanja ili pogoršane uravnoteženosti zaustavite rad i obratite se servis. Elektroničke uređaje i akumulatore predajte na odgovarajuće sabirno mjesto, a ne u miješani otpad.
Tehnički podaci SPIDER800W
| Parametar | Vrijednost |
|---|---|
| Namjena | Elektromehanički pogon garažnih vrata za stambene prostore. |
| Upravljačka jedinica | Ugrađena MCU2, BlueBUS i LED L1–L8. |
| Mrežno napajanje | 230 V AC ±10 %, 50/60 Hz; zaštitni vodič. |
| Maksimalna / nazivna sila | 800 / 400 N. |
| Nazivna / maksimalna snaga | 180 / 280 W. |
| Maksimalna brzina | 0,20 m/s; stvarno kretanje ovisi o postavkama i opterećenju. |
| Ciklusa/dan | 50; pridržavajte se i ostalih ograničenja rada. |
| Neprekidni rad | Najviše 4 minute. |
| Stupanj zaštite / temperatura | IP40; −20 do +55 °C. |

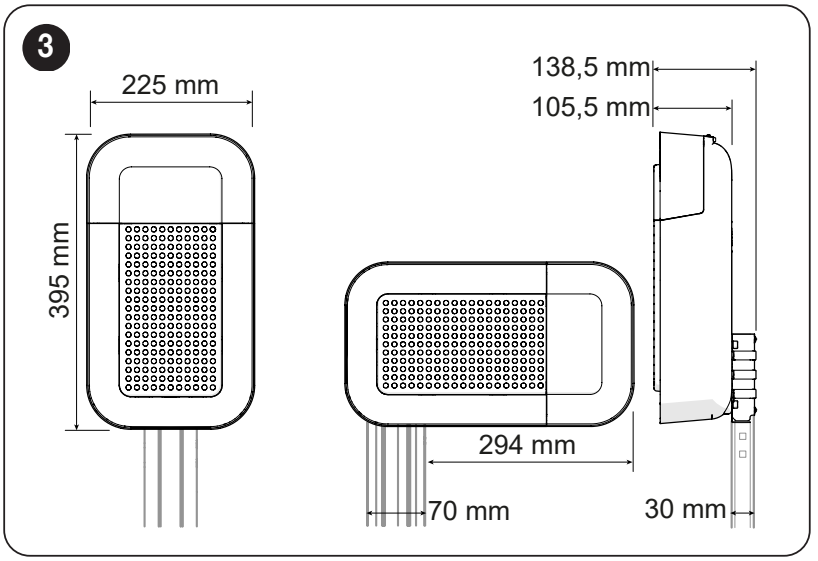

| Dimenzije glave | 225 × 395 × 105 mm; pojedinosti montaže prikazane su na nacrtu. |
| Masa motora | 4,9 kg; ne odnosi se na masu cijelog kompleta. |
| Pomoćni pribor | 24 V DC, tolerancija −30 % / +50 %, ukupno maks. 100 mA; polaritet i priključne stezaljke. |
| Rezervno napajanje | PS124 – opcionalno. |
| Osvjetljenje | Ugrađene LED diode. |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
