Spajanje vanjskog prijamnika druge marke na pogon NICE Robus i Run
Vanjski prijamnik druge marke obično treba napajanje i relejni izlaz. Pogoni Robus i Run daju istosmjernu struju od 24 V, a relejni izlaz spaja se na isti ulaz kao žičana tipka.
Korak 1. Napajanje vanjskog prijamnika
Ako na pogon trebate spojiti dodatne uređaje koji zahtijevaju vanjsko napajanje (npr. vanjski prijamnik, signalna rasvjeta, ključna sklopka, magnetske kartice itd.), spojite uređaj prema slici. Isporučeni napon iznosi 24 V DC, od -30 % do +50 %, uz maksimalnu struju od 100 mA.
(NICE RBA3) (NICE RBA3R10)
Korak 2. Relejni ulaz
Relej se spaja na ulaz SBS (na starijim upravljačkim jedinicama označen kao P.P.). Relej možete spojiti i na ulaz OPEN te koristiti funkciju automatskog zatvaranja. U tom slučaju vanjski prijamnik uvijek će samo otvoriti vrata, a automatsko zatvaranje zatvorit će ih nakon vremenske odgode.
Zatim na pogonu Robus treba izvršiti korak „Prepoznavanje priključenih uređaja pogona” – postupak:
Korak 3. Prepoznavanje priključenih uređaja pogona
Nakon svakog spajanja, odspajanja ili promjene ožičenja dodatnih uređaja na ulazima BlueBUS i STOP mora se provesti faza prepoznavanja dodatnih uređaja.
- Pritisnite tipke „Open” i „Stop/Set” i držite ih
- Čim počnu brzo treperiti L1 i L2, otpustite tipke
- Pričekajte nekoliko sekundi da upravljačka jedinica dovrši postupak prepoznavanja uređaja.
- Ako je sve prošlo u redu, LED STOP trebala bi svijetliti, a L1 i L2 trebale bi se ugasiti. Moguće je i da počnu treperiti L3 i L4, ako još niste proveli fazu prepoznavanja duljine krila.

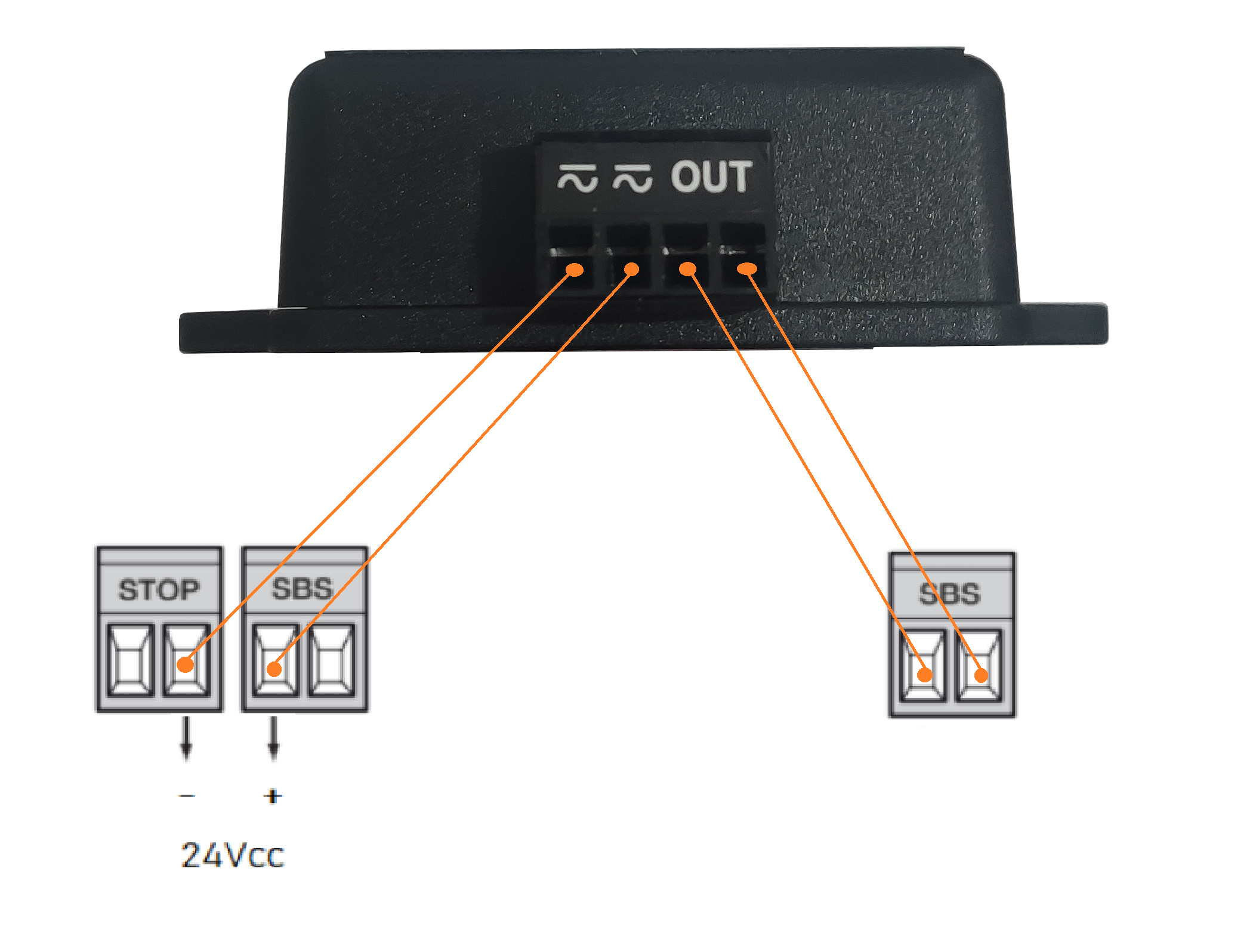

Primjer spajanja GSM modula GSM-05 na upravljačku jedinicu NICE RBA3R10 (pogon NICE ROBUS):

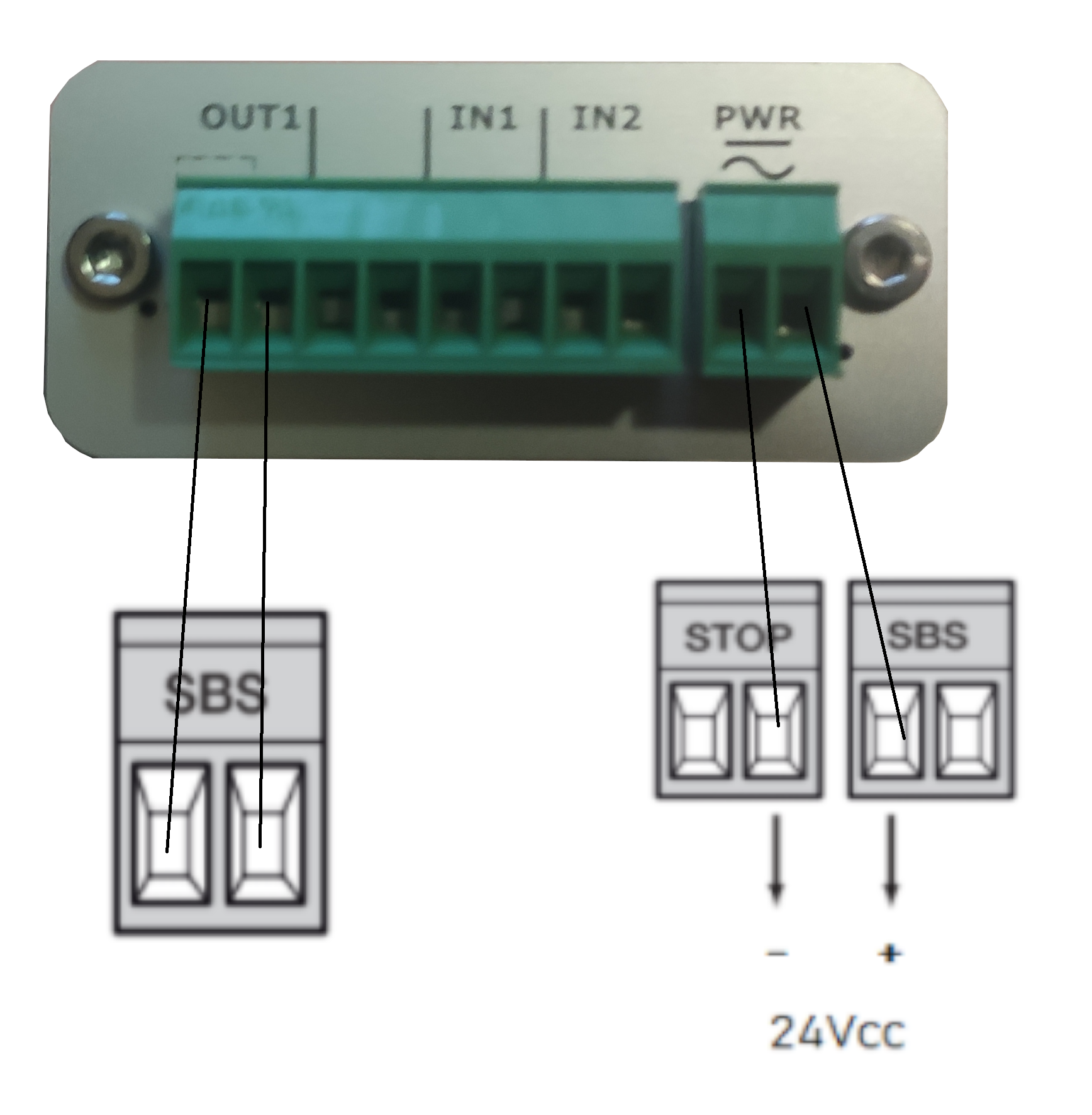

Primjer spajanja GSM modula GSM LITE 3+ na upravljačku jedinicu NICE RBA3R10 (pogon NICE ROBUS):
