Resetiranje upravljačkih jedinica Nice


Prije samog resetiranja možete pokušati:

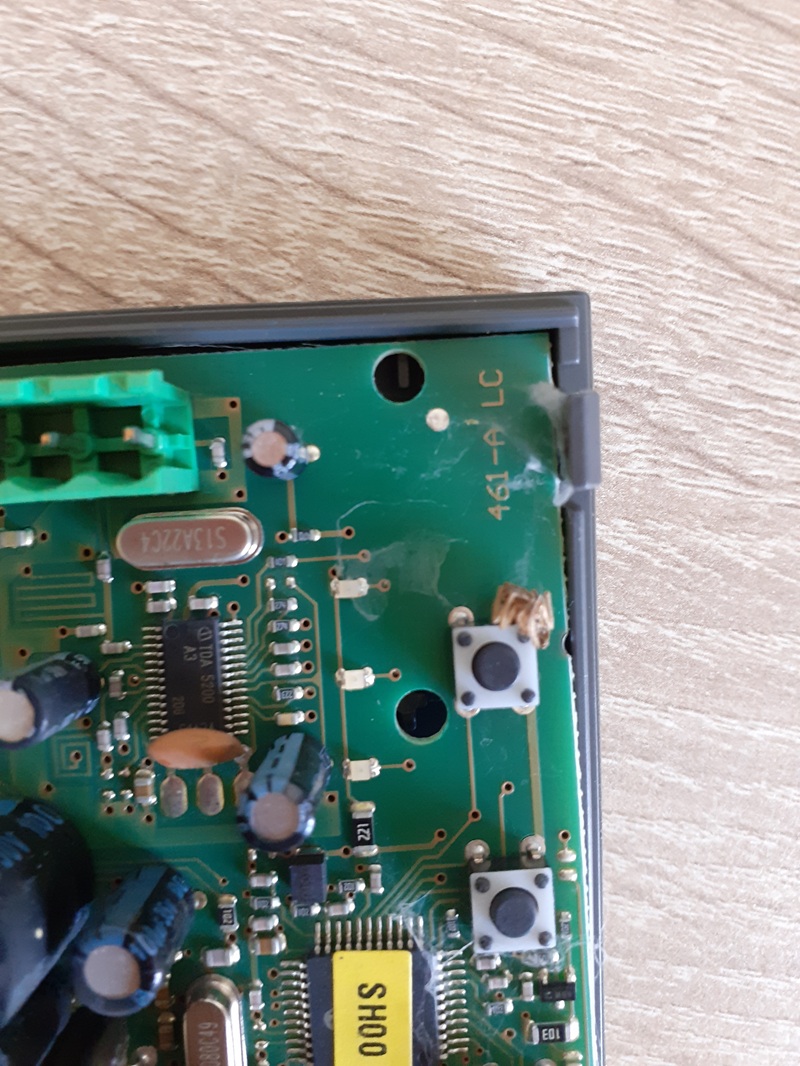

  • očistiti pogon, upravljačku jedinicu i fotoćelije, i to i iznutra. Čest je uzrok paučina, nečistoća na poklopcima fotoćelija i sl.
  • deblokirati vrata i ručno provjeriti nalazi li se negdje mehanička prepreka. Prepreka se može pojaviti i nakon instalacije, npr. zbog promjene temperature i sl.
  • ako sumnjate da je problem u fotoćelijama, odspojite ih i isprobajte rad pogona bez njih


Resetiranje upravljačke jedinice MCU1 i MCU4 (pogon NICE Robus RBS 400/600/600HS)

Napomena: ovim postupkom briše se samo memorija upravljačke jedinice; daljinski upravljači ostaju pohranjeni u njoj.
Resetiranje:

  1. Istodobno pritisnite i držite prvu (Open) i treću (Close) tipku
  2. Kad se sve LED diode upale, otpustite tipke
  3. Pričekajte da se upravljačka jedinica resetira

Prepoznavanje priključenih uređaja pogona

Nakon svakog priključivanja, odspajanja ili promjene ožičenja dodatnih uređaja na ulazima BlueBUS i STOP mora se provesti faza prepoznavanja dodatnih uređaja. Pogon će vas sam upozoriti da je potrebno obaviti ovaj postupak treperenjem LED dioda L1 i L2.

Prepoznavanje priključenih uređaja pogona NICE Robus RBS400, RBS600, RBS600HS
  1. Pritisnite tipku "Open" i "Stop/Set" i držite ih
  2. Čim počnu brzo treperiti L1 i L2, otpustite tipke
  3. Pričekajte nekoliko sekundi da upravljačka jedinica (MCU1 ili MCU4) dovrši postupak prepoznavanja uređaja.
  4. Ako je sve prošlo kako treba, LED STOP trebala bi svijetliti, a L1 i L2 trebale bi se ugasiti. Moguće je i da počnu treperiti L3 i L4, ako još niste obavili fazu prepoznavanja duljine krila.

Prepoznavanje duljine krila vrata

Za ispravno funkcioniranje pomicanja vrata (konkretno izračuna putanje ubrzavanja i usporavanja te djelomičnog otvaranja), pogon mora sam utvrditi duljinu krila vrata. Tijekom ovog postupka pogon pomiče vrata od jednog graničnika do drugog i pomoću prekidača utvrđuje duljinu vrata.

Prepoznavanje duljine krila kliznih vrata pomoću pogona NICE Robus RBS400, RBS600, RBS600HS

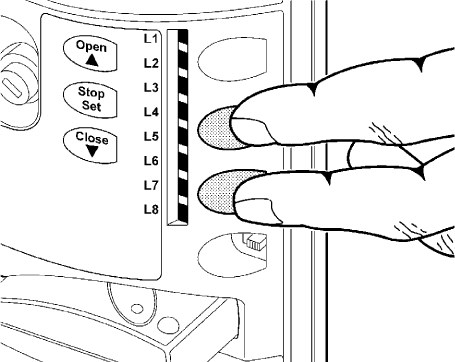

  1. Pritisnite tipke "Close" i "Stop/Set" i držite ih
  2. Čim se pokrene manevar pomicanja, otpustite tipke
  3. Trebao bi započeti manevar otvaranja; ako se to ne dogodi, pritisnite tipku "Stop/Set" i provjerite postavku smjera kretanja vrata (vidi Odabir smjera kretanja vrata) i krenite od 1. koraka.
  4. U suprotnom, ako se vrata otvaraju u ispravnom smjeru, pričekajte da pogon dovrši manevar otvaranja, a zatim i zatvaranja vrata.

Programiranje pogona

Cjelovite upute za programiranje pogona potražite na Programiranje pogona s upravljačkom jedinicom MCU1 ili MCU4.

Resetiranje upravljačke jedinice RBA3 (pogon NICE Robus 400/600/1000 i RUN1500)

Napomena: ovim postupkom briše se samo memorija upravljačke jedinice; daljinski upravljači ostaju pohranjeni u njoj.
Resetiranje:

  1. Istodobno pritisnite i držite prvu (Open) i treću (Close) tipku
  2. Kad se sve LED diode upale, otpustite tipke
  3. Pričekajte da se upravljačka jedinica resetira

Prepoznavanje priključenih uređaja pogona

Nakon svakog priključivanja, odspajanja ili promjene ožičenja dodatnih uređaja na ulazima BlueBUS i STOP mora se provesti faza prepoznavanja dodatnih uređaja. Pogon će vas sam upozoriti da je potrebno obaviti ovaj postupak treperenjem LED dioda L1 i L2.

Prepoznavanje priključenih uređaja pogona NICE Robus RB600
  1. Pritisnite tipku "Open" i "Stop/Set" i držite ih
  2. Čim počnu brzo treperiti L1 i L2, otpustite tipke
  3. Pričekajte nekoliko sekundi da upravljačka jedinica dovrši postupak prepoznavanja uređaja.
  4. Ako je sve prošlo kako treba, LED STOP trebala bi svijetliti, a L1 i L2 trebale bi se ugasiti. Moguće je i da počnu treperiti L3 a L4, ako još niste prošli fazu procjene duljine krila.

Procjena duljine krila vrata

Kako bi vrata ispravno radila (točnije, kako bi se izračunale putanje ubrzavanja i usporavanja te djelomično otvaranje), pogon mora sam utvrditi duljinu krila vrata. Tijekom ovog postupka pogon pomiče vrata od jednog graničnika do drugog i pomoću prekidača utvrđuje njihovu duljinu.

Procjena duljine krila kliznih vrata pomoću pogona NICE Robus RB600
  1. Pritisnite tipke „Close” i „Stop/Set” i držite ih
  2. Čim započne manevar, pustite tipke
  3. Trebao bi započeti manevar otvaranja; ako ne započne, pritisnite tipku „Stop/Set” i provjerite postavku smjera kretanja vrata (vidi Odabir smjera kretanja vrata) te počnite od točke 1.
  4. U suprotnom, ako se vrata otvaraju u ispravnom smjeru, pričekajte da pogon dovrši manevar otvaranja, a zatim i zatvaranja vrata.

Programiranje pogona

Cjelovite upute za programiranje pogona potražite na Programiranje pogona s upravljačkom jedinicom RBA3



Vraćanje upravljačke jedinice RBA4/A i RBA4 na tvorničke postavke (pogon NICE Road 200/400)

Napomena: ovim postupkom briše se samo memorija upravljačke jedinice; daljinski upravljači ostaju pohranjeni u njoj.
Vraćanje na tvorničke postavke:

  1. Istodobno pritisnite i držite prvu tipku (Open ili Radio) i treću tipku (Close ili P.P.)
  2. Kad se upale sve LED diode, pustite tipke
  3. Pričekajte da se upravljačka jedinica resetira

Ponovno podešavanje pogona:
Detaljne upute potražite i ovdje: pogon za klizna vrata do 400 kg NICE Road RD400

Procjena duljine krila vrata

Kako bi vrata ispravno radila (točnije, kako bi se izračunale putanje ubrzavanja i usporavanja te djelomično otvaranje), pogon mora sam utvrditi duljinu krila vrata. Tijekom ovog postupka pogon pomiče vrata od jednog graničnika do drugog i pomoću prekidača utvrđuje njihovu duljinu.

Procjena duljine krila kliznih vrata pomoću pogona NICE Road RD400

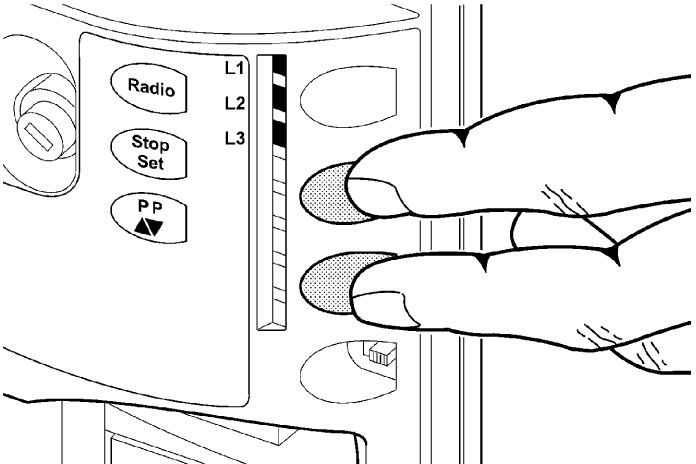

  1. Istodobno pritisnite i držite drugu tipku (Stop/Set) i treću tipku (Close ili P.P.)
  2. Čim započne manevar, pustite tipke
  3. Trebao bi započeti manevar otvaranja; ako ne započne, pritisnite drugu tipku (Stop/Set) i provjerite postavku smjera kretanja vrata (vidi Odabir smjera kretanja vrata) te počnite od točke 1.
  4. U suprotnom, ako se vrata otvaraju u ispravnom smjeru, pričekajte da pogon dovrši manevar otvaranja, a zatim i zatvaranja vrata.

Programiranje pogona

Cjelovite upute za programiranje pogona potražite na Programiranje pogona s upravljačkom jedinicom RBA4

Resetiranje bez fotoćelija

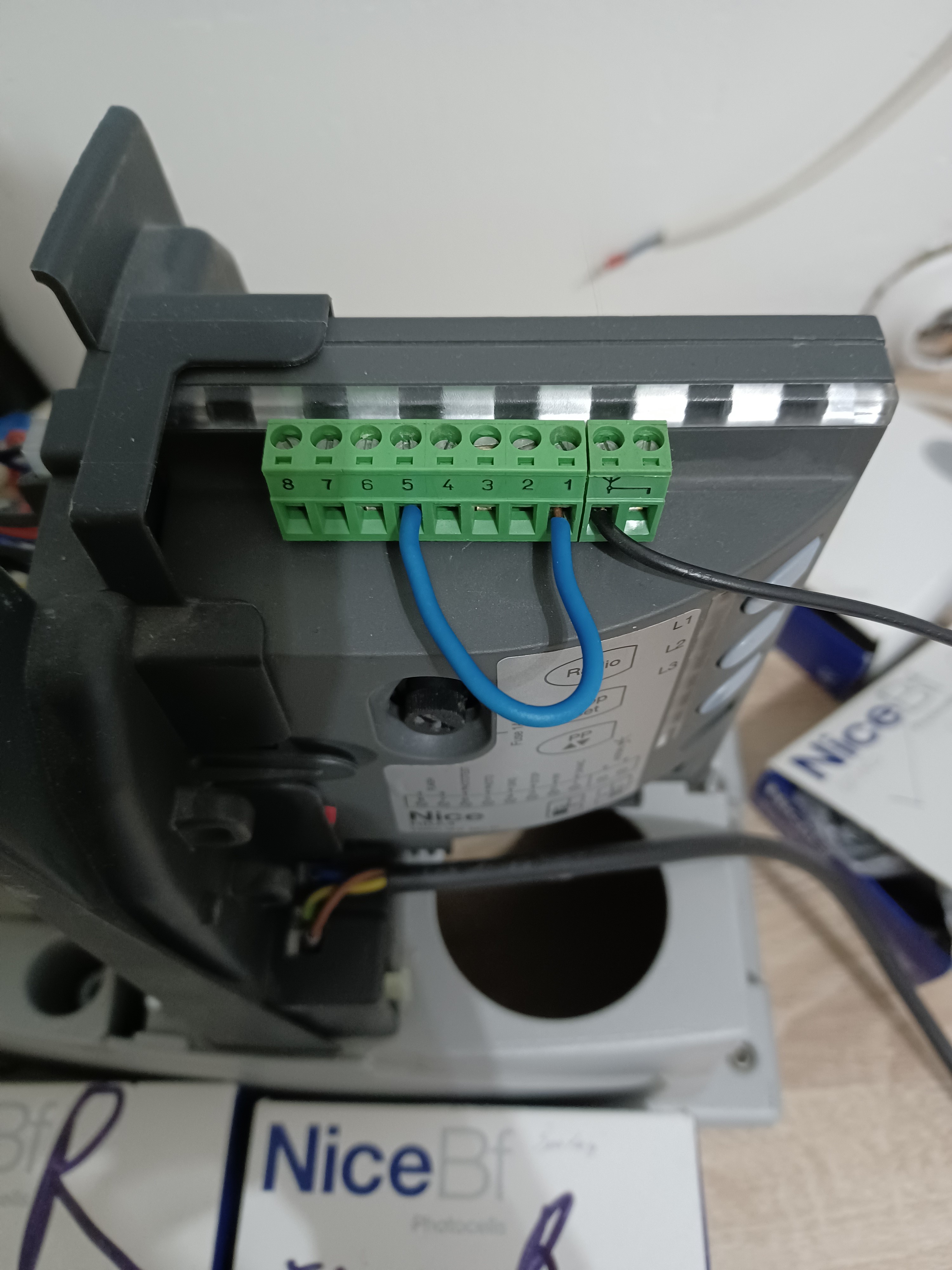

Ako sumnjate da fotoćelije ne rade ispravno, odspojite ih i na upravljačkoj jedinici spojite ulaze 1 i 5 (vrijedi samo za pogon Road s upravljačkom jedinicom RBA4). Tada je strujni krug fotoćelija zatvoren pa možete provjeriti ispravan rad pogona bez fotoćelija.



Vraćanje upravljačke jedinice MC424L na tvorničke postavke (pogon NICE Wingo 2024/3524)

Napomena: ovim postupkom briše se samo memorija upravljačke jedinice; daljinski upravljači ostaju pohranjeni u njoj.
Vraćanje na tvorničke postavke:

  1. Odspojite upravljačku jedinicu iz električne mreže (ili izvadite osigurač napajanja F1) i pričekajte da se ugase sve LED diode.
  2. Na upravljačkoj jedinici pritisnite tipke P1 i P2 i držite ih (upravljačka jedinica i dalje treba biti bez napajanja)
  3. Dok držite tipke P1 i P2, priključite upravljačku jedinicu na električnu mrežu (ili vratite osigurač napajanja)
  4. Točno nakon 3 sekunde pustite tipke (odnosno tijekom treće sekunde)
  5. Ako je brisanje uspješno provedeno, sve LED diode ugasit će se na jednu sekundu. Ako se to ne dogodi i LED diode nastave treperiti, postupak brisanja treba ponoviti od početka

Kako biste provjerili je li memorija ispravno izbrisana, odspojite upravljačku jedinicu iz električne mreže (ili izvadite osigurač napajanja F1) i pričekajte da se ugase sve LED diode. Nakon ponovnog priključivanja na mrežu, ako je memorija u potpunosti izbrisana, sve LED diode trebale bi treperiti oko šest sekundi. Ako su LED diode treperile samo tri sekunde, brisanje vjerojatno nije uspjelo i treba ga ponoviti.

Ponovno podešavanje pogona: Detaljne upute potražite i ovdje: fortamigo.hr/na-posuvnu-branu/nice-moon-mc424-riadiaca-centrala-pre-24v-pohony-kridlovych-bran-rodiny-wingo

Procjena kretanja krila vrata

Kako bi vrata ispravno radila (točnije, kako bi se izračunale putanje ubrzavanja i usporavanja te djelomično otvaranje), upravljačka jedinica mora sama utvrditi duljinu luka otvaranja krila vrata. Tijekom ovog postupka pogoni pomiču vrata od jednog graničnika do drugog i utvrđuju duljinu puta otvaranja vrata.

Napomena: Ako ste već prošli fazu procjene kretanja krila vrata, prije ponovne procjene potrebno je izbrisati memoriju upravljačke jedinice.

Prije same procjene kretanja krila vrata provjerite jesu li uređaji spojeni na ulaze STOP, FOTO i FOTO1 ispravni i pravilno spojeni. Ako se bilo koji od njih aktivira tijekom procjene, postupak treba ponoviti. U idealnom slučaju krila vrata trebala bi biti otvorena otprilike napola. To možete postići otključavanjem pogona, ručnim pomicanjem krila u poluotvoreni položaj i njihovim ponovnim zaključavanjem. Nakon zaključavanja motora uvijek rukom malo pomaknite krilo kako bi se motor ponovno zahvatio. U načelu, međutim, nije važno u kojem se položaju krila nalaze prije procjene.

Postupak procjene kretanja krila automatski je i odvija se na sljedeći način:

  1. Pritisnite tipku P2
  2. Oba krila malo će se otvoriti
  3. Sekundarno (donje) krilo zatvorit će se
  4. Primarno (gornje) krilo zatvorit će se
  5. Primarno (gornje) krilo otvorit će se
  6. Nakon isteka programiranog vremena odgode sekundarnog motora sekundarno (donje) krilo počet će se otvarati. Ako odgoda nije odgovarajuća, pritisnite tipku P2 i namjestite željenu odgodu
  7. Upravljačka jedinica procijenit će potrebnu duljinu hoda za potpuno otvaranje vrata (odnosno do dolaska do mehaničkih graničnika)
  8. Oba će se krila potpuno zatvoriti. Krila će se početi zatvarati u različito vrijeme kako se ne bi međusobno zapinjala tijekom zatvaranja
  9. Upravljačka jedinica pohranit će izmjerene vrijednosti i postupak je GOTOV.

Sve gore navedene faze moraju se odvijati jedna za drugom bez vaše intervencije. Ako neka faza ne prolazi ispravno, zaustavite je pritiskom na tipku P1 i po potrebi prilagodite postavke te ponovite postupak.

Programiranje upravljačke jedinice pogona

Cjelovite upute za programiranje upravljačke jedinice potražite na Programiranje upravljačke jedinice MC424L



Vraćanje upravljačke jedinice MC424LR10 na tvorničke postavke (pogon NICE Wingo 2024/3524)

Napomena: ovim postupkom briše se samo memorija upravljačke jedinice; daljinski upravljači ostaju pohranjeni u njoj.
Vraćanje na tvorničke postavke:

  1. Istodobno pritisnite i držite prvu tipku (OPEN) i treću tipku (CLOSE)
  2. Kad sve LED diode L1..L8 počnu treperiti (nakon otprilike 3-4 sekunde), pustite tipke
  3. Pričekajte 5 sekundi; upravljačka jedinica tada će biti vraćena na tvorničke postavke.

Prvo pokretanje upravljačke jedinice (ili procjena nakon resetiranja)

  1. Podesite/provjerite položaj preklopki za odabir modela pogona prema tablici 2.6 u priručniku upravljačke jedinice
    Napomena: tj. motor WG2024: 1-dolje, 2-gore, 3-dolje, 4-dolje; WG3524: 1-gore, 2-gore, 3-dolje, 4-dolje; TOO3024: 1-dolje, 2-gore, 3-gore, 4-dolje; TOO4524: 1-gore, 2-gore, 3-gore, 4-dolje; SFAB2024: 1-dolje, 2-dolje, 3-dolje, 4-gore; neodređeni model: 1-gore, 2-dolje, 3-dolje, 4-dolje
  2. Ručno deblokirajte krila, postavite ih u međupoložaj (otvorena približno 45°), ponovno blokirajte pogone i lagano povucite krila kako bi motori uskočili
  3. Na upravljačkoj jedinici istodobno pritisnite drugu tipku (STOP/SET) i treću tipku (CLOSE); kad se krila počnu pomicati, pustite tipke
  4. Krila će izvršiti sljedeći niz pokreta (procjenu kretanja krila možete u bilo kojem trenutku prekinuti pritiskom na tipku STOP)
    1. Oba će se krila malo otvoriti
      Napomena: Ako bi se kretala u suprotnom smjeru, tj. malo zatvorila, prekinite manevriranje pritiskom na tipku STOP, isključite upravljačku jedinicu iz napajanja i zamijenite polaritet na oba motora. Ako bi se jedno krilo počelo otvarati, a drugo zatvarati, zamijenite polaritet samo na motoru koji se počeo zatvarati. Zamjena polariteta znači zamjenu kabela između priključka + (plus) i priključka - (minus) unutar trostrukog priključka motora.
    2. Donje krilo potpuno će se zatvoriti
      Napomena: Ako bi se počelo kretati krilo koje ne želite (tj. gornje), prekinite manevriranje pritiskom na tipku STOP, isključite upravljačku jedinicu iz napajanja i zamijenite mjesta cijelim trostrukim priključcima motora M1 i M2
    3. Gornje krilo potpuno će se zatvoriti
    4. Gornje krilo počet će se otvarati, a ubrzo nakon njega i donje krilo
      Napomena: Ako vrijeme odgode nije dovoljno, možete ga promijeniti u programiranju; pogledajte poglavlje 5.2.2, dioda L6 "Odgoda krila"
    5. Oba će se krila potpuno otvoriti
    6. Donje krilo počet će se zatvarati, a ubrzo nakon njega i gornje krilo
    7. Krila će se potpuno zatvoriti, a upravljačka jedinica pohranit će njihove krajnje položaje u memoriju
    8. Gotovo

Programiranje upravljačke jedinice pogona

Cjelovito programiranje upravljačke jedinice možete pronaći na Programiranje upravljačke jedinice MC424LR10

Resetiranje upravljačke jedinice ROA40R10 (pogon NICE Rox ROX600 i ROX1000)

Idite na Upute za resetiranje pogona NICE Rox.
