Tehničke upute za NICE Road RD400
NICE Road RD400 je pogon za stambene klizne kapije do 400 kg i duljine krila 8 m, s mehaničkim graničnim prekidačima. Naša trgovina preporučuje najviše 5 m i približno 250 kg uz odgovarajuću mehaniku; to nije dodatno ograničenje proizvođača. Odabir i radni ciklus · Tehnički podaci.
(Je li ovaj pogon prikladan za mene?)
Usporedite s drugim pogonima:
| Stavka | Značenje / postupak |
|---|---|
| Alternativni pogon | NICE Robus RB400 – parametre i dostupnu reviziju usporedite na njegovoj stranici. |
| Viša kategorija nosivosti | NICE Robus RB600 – odabir ovisi i o duljini, trenju i učestalosti uporabe. |
Ovaj proizvod – samostalni pogon za kliznu kapiju NICE Road RD400 (naša šifra NICE-RD400-A) sadrži:
- elektromehanički pogon NICE Road RD400 nosivosti 400 kg i maksimalne duljine krila 8m te s ugrađenom (ali uklonjivom) upravljačkom jedinicom RBA4R10 s ugrađenim prijamnikom radiosignala (ako želite upravljati vratima daljinskim upravljačem, nije potrebno dodatno kupiti zasebno prijamnik).

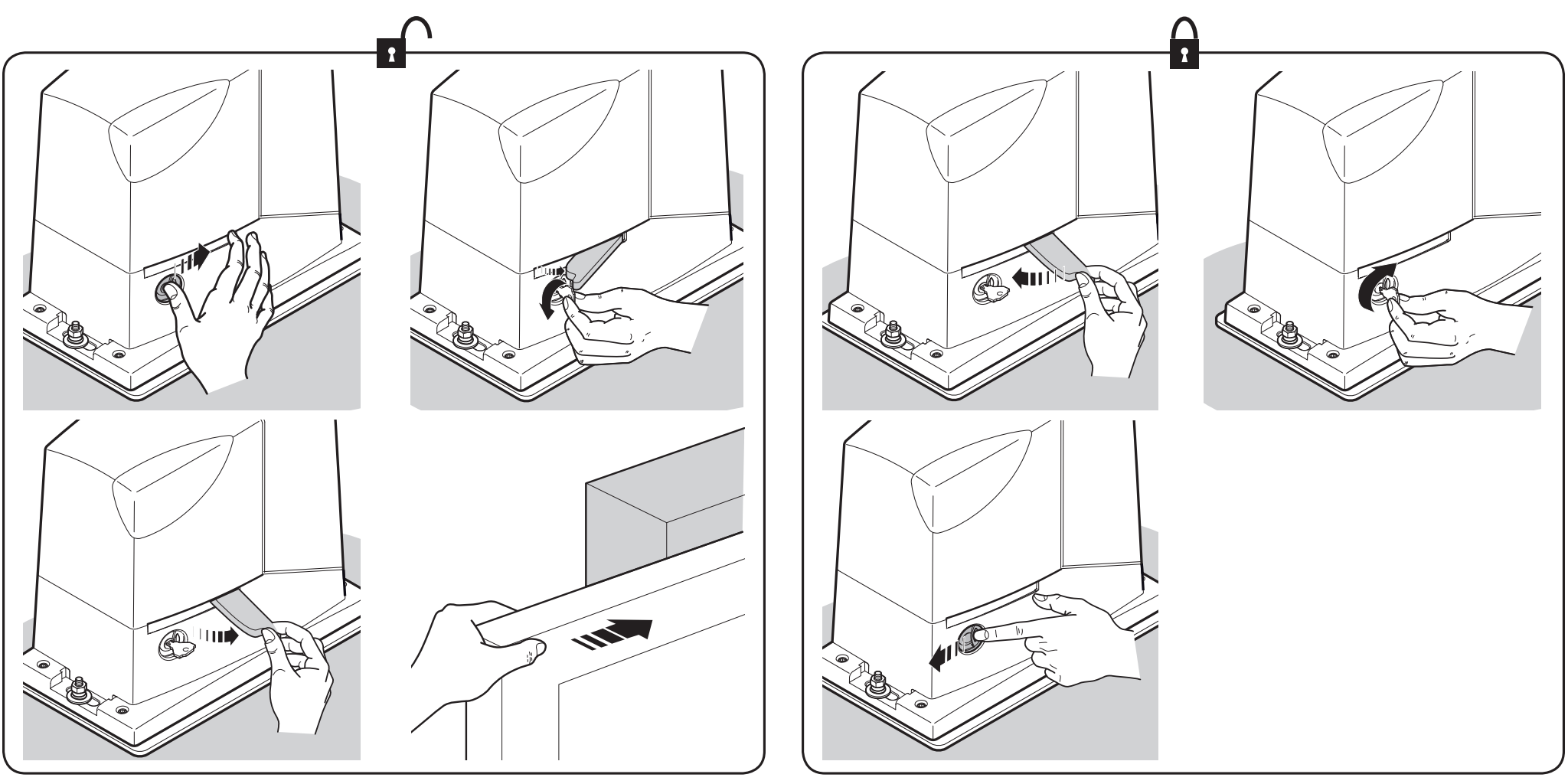

- 2 × ključ za deblokiranje za ručno upravljanje pogonom (potreban u slučaju nestanka struje)
- komponente za montažu pogona, sidreni elementi i nosač, graničnici za krajnji prekidač pogona
- priručnik za montažu
Cjenovno povoljniji kompleti koji sadrže pogon NICE Road RD400:
| Komplet pogona s dodatnom opremom » | Komplet pogona s dodatnom opremom i zupčastom letvom » |
|---|---|
|

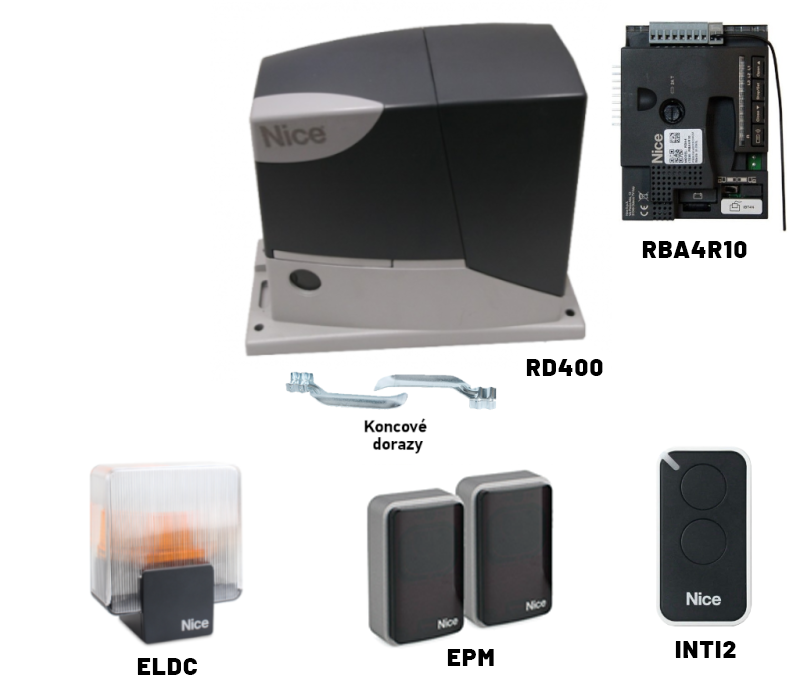

Pogon Road za vrata do 400 kg, upravljač, fotoćelije, signalna svjetiljka. |

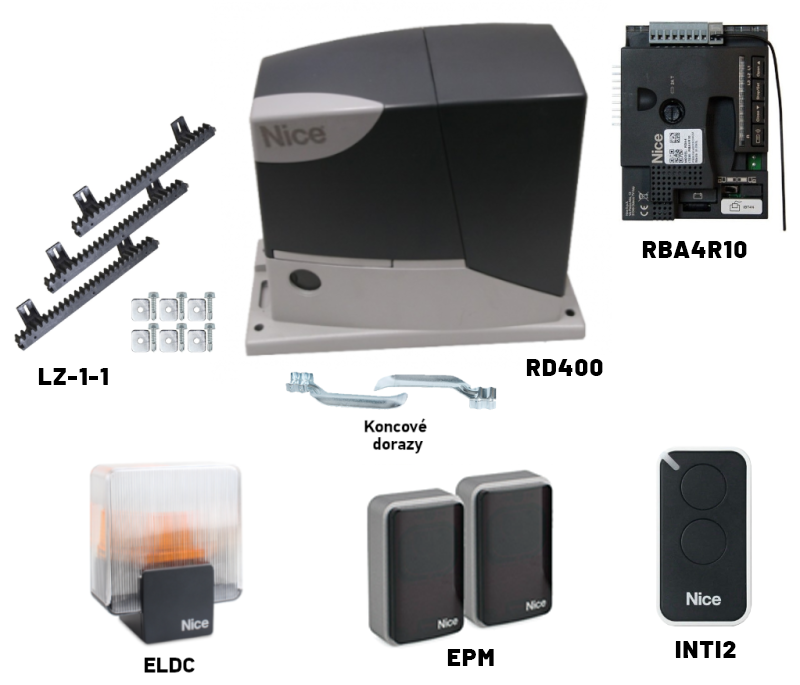

Pogon ROAD za vrata do 400 kg, zupčasta letva, upravljač, fotoćelije, signalna svjetiljka. |
| Komplet za izradu samonosivih vrata » | Komplet za izradu kliznih vrata na tračnici » |
Kolica s 5 ležajeva, C-profil 5m Fe, prihvatnik, kutija, vodilica, pogon, zupčasta letva. |
Kotači Ø90 mm, tračnica 3x3m Zn, donji graničnici, vodilica, pogon, zupčasta letva |
RD400 namijenjen je za stambenu uporabu. Prikladnost određuju stanje vrata, njihova duljina i masa, učestalost uporabe te projektiranje sigurnosnih uređaja.
Upotrebljavaju se relejne fotoćelije, primjerice NICE EPM. Kod više parova sigurnosni NC kontakti spajaju se serijski; napajanje i raspored parova određuju se prema njihovim uputama. RD400 nema priključne stezaljke BlueBUS.
Moguće je podesiti brzinu, silu, vrijeme pauze i automatsko zatvaranje. Postupak potražite u odjeljku Programiranje.
Dijagnostika pomoću signalne svjetiljke.
Zupčanik modul 4 kompatibilan je sa zupčastom letvom iz naše ponude.
Odgovarajući pogon samo je jedan dio sigurnih vrata. Nakon montaže tehničar mora provjeriti cijeli sustav automatizacije, uključujući sigurnosne funkcije i sile, te ga predati korisniku.
Dodatna oprema kompatibilna s pogonom NICE Road RD400
Pri odabiru dodatne opreme važni su vrsta izlaza, napajanje i radijski protokol. Sljedeće poveznice vode do proizvoda iz naše ponude.
| Što | Zašto / povezivanje | Vrsta |
|---|---|---|
| Signalna svjetiljka | Signalizacija kretanja na FLASH 7–8. Antena se spaja zasebno. | NICE ELDC |
| Fotoćelije | Sigurnosni kontakt releja PHOTO. Povezivanje s fototestom. Modeli BlueBUS ne spajaju se izravno. | NICE EPM ili NICE EPMA; konkretne priključne stezaljke u nastavku odnose se na EPM. |
| Ključna sklopka | Lokalna naredba SbS preko beznaponskog kontakta C–NO između 1 i 2. | NICE EKS |
| Daljinski upravljači | Pohrana u integrirani prijamnik. Podržanu obitelj određuje prvi pohranjeni daljinski upravljač; sama frekvencija nije dovoljna. | NICE ON2E, NICE ON4E (O-Code), NICE FLO2RE (FloR). |
| Antena | Bolji prijam radijskih naredbi. Zaseban koaksijalni kabel RG58 do antenskog ulaza. | NICE ABFKIT ili antena signalne svjetiljke ELDC. |
| Rezervna baterija | Rad tijekom nestanka mrežnog napajanja za opisanu generaciju RD400. | NICE PS124 – 1,2 Ah, integrirano punjenje. |
| Servisno sučelje | Postavljanje i dijagnostika putem BusT4. Spajati dok su izvori napajanja isključeni. | NICE IBT4N + NICE OVIEW |
| Zupčasta letva | Prijenos kretanja na krilo. Modul 4; pričvršćivanje i opterećenje ovise o vrsti letve. | NICE LZ-1, NICE LZ-10 ili čelična NICE LZ-3. |
| Dodatno upravljanje | Vanjski modul za ulaz SbS. Odgovarajuće napajanje i beznaponski NO kontakt. | Tipkovnice i čitači kojima je potreban dekoder ne spajaju se izravno na SbS. |
NICE Road RD400 ukratko
RD400 ima integrirani radijski prijamnik. Opisana upravljačka ploča ima četiri tipke i podržava opcijsku bateriju NICE PS124. U slučaju nestanka mrežnog napajanja vrata se mogu i ručno deblokirati.
Upravljačka jedinica RBA4R10 s četiri tipke. Prije spajanja usporedite oznake na ploči i priključnim stezaljkama. Kliknite za povećanje slike.
Odabir pogona – je li pogon NICE Road RD400 prikladan za moja vrata?
Nakon deblokiranja vrata se moraju moći glatko ručno pomicati cijelom dužinom putanje. Zapinjanje, oštećena kolica ili kotači te nepravilno postavljena zupčasta letva moraju se popraviti prije podešavanja sile. Sama težina ne određuje otpor vrata.
| Duljina krila | Maks. ciklusa/h | Maks. uzastopnih ciklusa |
|---|---|---|
| Do 5 m | 20 | 15 |
| Više od 5 do 7 m | 16 | 12 |
| Više od 7 do 8 m | 14 | 9 |
| Težina krila | Udio broja ciklusa navedenog iznad |
|---|---|
| Do 200 kg | 100 % |
| Više od 200 do 300 kg | 85 % |
| Više od 300 do 400 kg | 70 % |
Jedan ciklus podrazumijeva otvaranje i zatvaranje. Ograničenja prema duljini množe se udjelom prema težini; pri računanju cijelih ciklusa zaokružuje se prema dolje. Primjerice, 6 m / 350 kg: 16 × 0,70 = 11 cijelih ciklusa na sat, najviše 8 neposredno uzastopno. Istodobno vrijedi ograničenje od 50 ciklusa dnevno i najviše 9 minuta neprekidnog rada. Temperaturni uvjeti mogu dodatno ograničiti raspoloživi rad.
Ograničenja pogona NICE Road RD400
Za uobičajenu sigurnosnu rezervu pri odabiru, naša trgovina preporučuje najviše približno 5 m i 250 kg. To je preporuka trgovine; konkretnu instalaciju vrata mora procijeniti tehničar. Sljedeća tablica razlikuje ovu preporuku od granica koje je odredio proizvođač.
| Maksimalno | Preporučujemo | |
|---|---|---|
| Duljina krila | 8 m | 5 m |
| Težina krila | 400 kg | 250 kg |
Vijek trajanja i održavanje
Vijek trajanja pogona ovisi o mehanici vrata, opterećenju, okruženju i održavanju. Servis obavite najmanje svakih 6 mjeseci ili nakon najviše 10 000 pokreta od posljednjeg servisa, ovisno o tome što nastupi prije.
Ugradnja pogona NICE Road RD400
Pogon postavite na čvrstu, vodoravnu podlogu, na odgovarajućoj visini u odnosu na zupčastu letvu. Sidrenje mora odgovarati podlozi i montažnoj ploči RD400. Za samonosiva vrata i vrata na tračnici pripremite zaštitne cijevi za dovod, odvodnju i dovoljno prostora za deblokiranje i servisiranje.
Kabeli
Položaj dodatne opreme prema izvornom priručniku za RD400. Broj sigurnosnih elemenata određuje se procjenom konkretnih vrata.

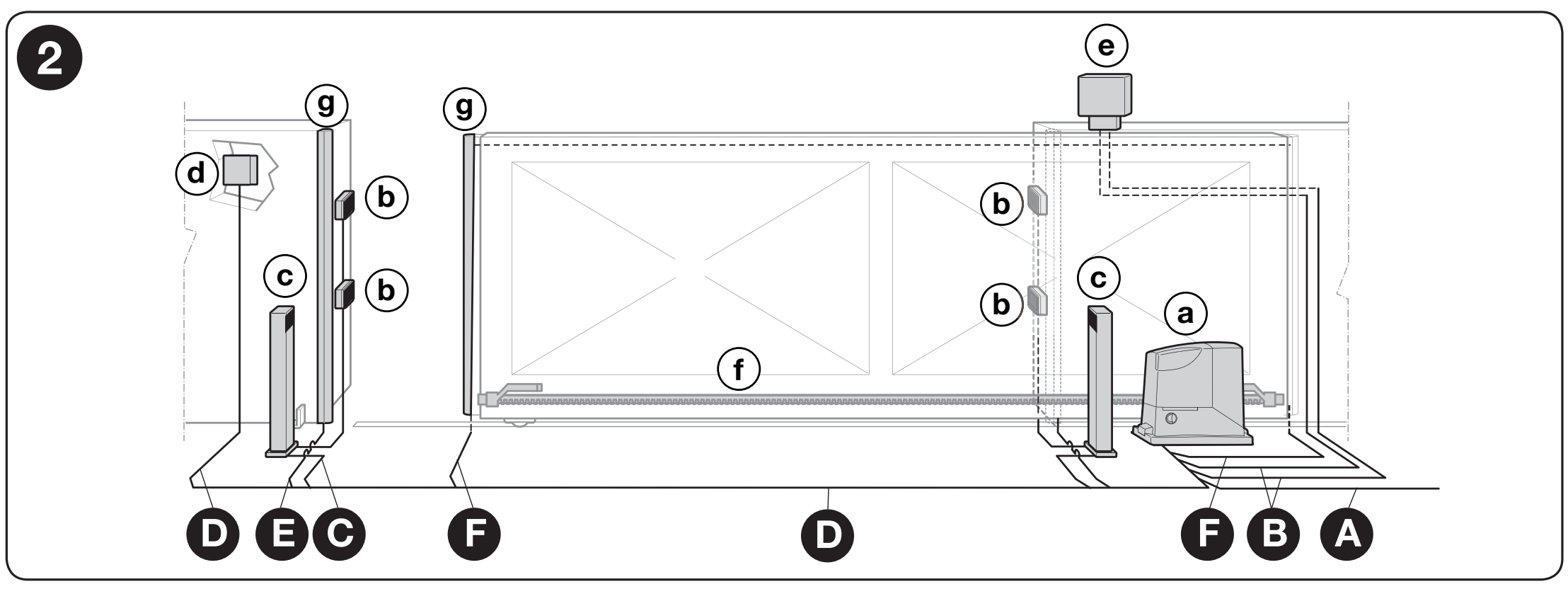

Raspored uređaja: mala slova označavaju uređaje, a velika slova kabelske trase. Kliknite za povećanje slike.
Popis dodatne opreme
| Stavka | Značenje / postupak |
|---|---|
| a / b / c | Pogon / fotoćelije / stupići za fotoćelije. |
| d / e | Ključna sklopka ili tipkovnica / signalna svjetiljka. |
| f / g | Zupčasta letva / sigurnosni kontaktni rubovi. |
Popis ožičenja
| Stavka | Značenje / postupak |
|---|---|
| A – napajanje | 3 × 1,5 mm² do 30 m; za dulji dovod proizvođač navodi, primjerice, 3 × 2,5 mm² i uzemljenje automatike. |
| B – signalna svjetiljka / antena | 2 × 0,5 mm² do 20 m; zasebno RG58 do 20 m, preporučeno manje od 5 m. |
| C – fotoćelije EPM | TX: 2 × 0,25 mm². RX: napajanje i sigurnosni kontakt, npr. 4 × 0,25 mm² do 30 m. Shema u nastavku prikazuje sve vodiče. |
| D – ključna sklopka | 2 kabela 2 × 0,5 mm² ili 1 kabel 4 × 0,5 mm² do 50 m; za jednu naredbu C–NO koriste se dva vodiča. |
| E / F – kontaktni rubovi | 2 × 0,5 mm² do 30 m. Na pomičnom krilu potreban je odgovarajući način prijenosa signala. |
Kabeli moraju biti prikladni za određeno okruženje, a njihove trase moraju odvajati mrežni napon od upravljačkih krugova. RX s relejem, osim para za napajanje, treba i vodiče sigurnosnog kontakta.
Montaža
Pogledajte "Na kojoj visini trebam montirati pogon".
Zupčasta letva i njezin graničnik
Princip kretanja vrata temelji se na prijenosu okretnog momenta pogonskog zupčanika u linearno gibanje pomoću zupčastog prijenosa na zupčastoj letvi pogona. Najčešće se upotrebljavaju dvije vrste zupčastih letvi:
 |
Najlonska letva (po potrebi s čeličnim ojačanjem) – pričvršćuje se na vrata samoreznim vijcima kroz ušice. Idealna je za relativno lagana i kraća vrata. Gibanje je tiho zahvaljujući trenju između čeličnog pogonskog zupčanika i najlonske letve. |
 |
Čelična letva – pričvršćuje se na vrata zavarivanjem navojnih nosača u koje se zatim pričvršćuje letva vijcima. Upotrebljava se za dulja i teža vrata. Gibanje je nešto bučnije zbog trenja čeličnog pogonskog zupčanika o čeličnu letvu. |
Presudno je da je modul zuba pogona kompatibilan s modulom zupčaste letve. Pogon NICE Road RD400 ima modul zuba 4.
Nakon postavljanja letve provjerite zračnost i namjestite oba graničnika krajnjih sklopki.
- Duž cijele putanje namjestite zračnost na 1–2 mm između letve i zupčanika. Težina krila ne smije opterećivati pogon.
- Ručno pomaknite krilo u otvoreni položaj tako da ostane 2–3 cm prije mehaničkog graničnika. Pomičite nosač krajnje sklopke dok se ne aktivira, zatim ga prema uputama proizvođača pomaknite još najmanje 2 cm u smjeru otvaranja i pričvrstite.
- Na isti način namjestite zatvoreni položaj u suprotnom smjeru. Mehanički graničnici vrata moraju ostati funkcionalni.
- Zategnite pričvrsne elemente i provjerite slobodno kretanje duž cijele putanje. Tek nakon toga podesite krajnje položaje.

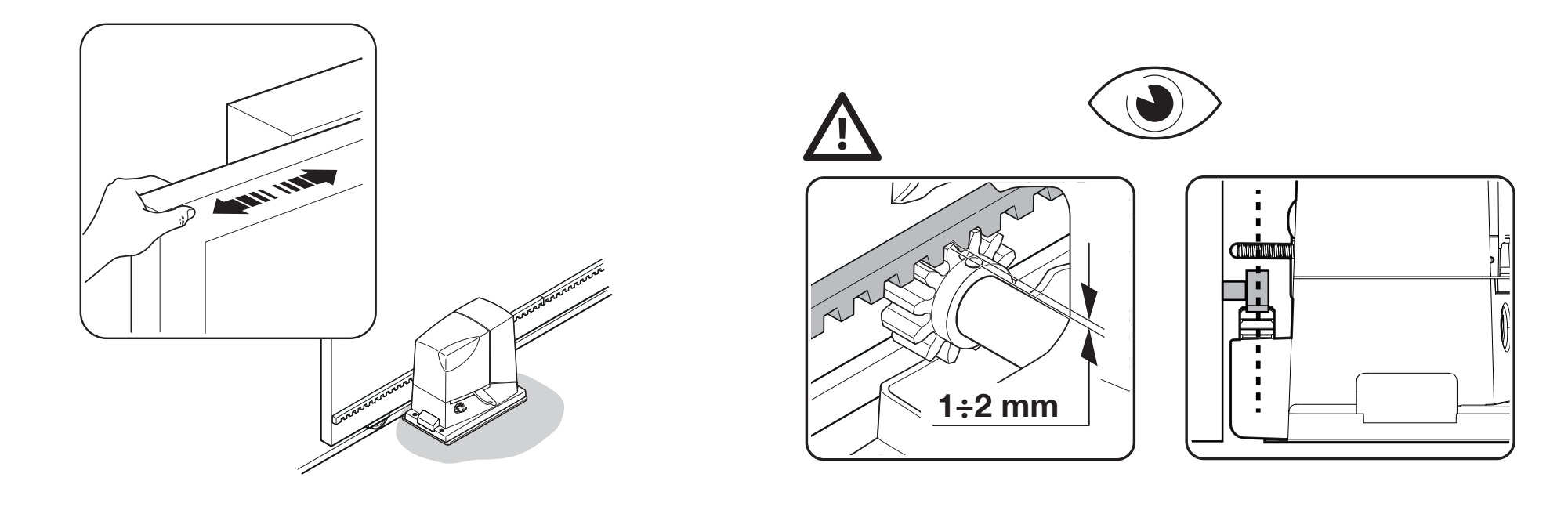

Zračnost između letve i zupčanika RD400. Kliknite sliku za povećanje.

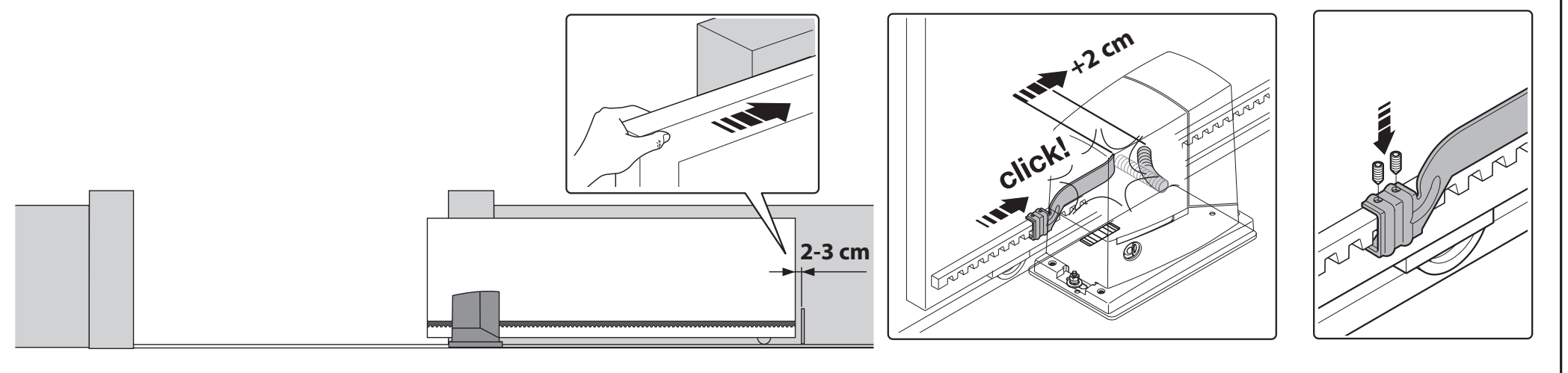

Razmak od mehaničkog graničnika i dodatni pomak nosača nakon aktiviranja. Kliknite sliku za povećanje.
Ožičenje pogona NICE Road RD400
Električno priključivanje obavlja kvalificirani tehničar. Prije promjene vodiča, zamjene osigurača ili priključivanja modula isključite mrežno napajanje i eventualnu bateriju te provjerite da nema napona. Osigurajte vrata od neželjenog pomicanja.
...na mrežu
| Stavka | Značenje / postupak |
|---|---|
| L | Fazni vodič prema oznakama mrežne priključne stezaljke. |
| N | Radni neutralni vodič. |
| PE | Zaštitni žuto-zeleni vodič na zaštitnu stezaljku; pogon je klase I i zahtijeva uzemljenje. |
Ova se verzija RD400 napaja s 230 V AC, 50/60 Hz. Mrežni dovod nikada se ne priključuje na niskonaponske stezaljke 1–8. Električar dimenzionira zaštitu, rastavljanje i dovod prema instalaciji.
...dodatne opreme
Brojevi vrijede za opisanu NICE RBA4R10 prema oznakama na pločici. Stezaljka 1 je +24 V, a 4 je GND.
| Stavka | Značenje / postupak |
|---|---|
| ANTENNA | Ulaz antene integriranog prijamnika. Koaksijalni kabel ima zasebnu središnju žilu i oplet prema simbolu na pločici. |
| 1–2 / SbS | Impulsno upravljanje preko beznaponskog NO kontakta, primjerice kontakta C–NO sklopke NICE EKS. |
| 3–4 / STOP | NO, NC ili 8,2 kΩ, ovisno o načinu priključivanja. Vrsta se uči tijekom podešavanja položaja; promjena naučenog stanja aktivira STOP uz kratko kretanje unatrag. |
| 1–5 / PHOTO | Sigurnosni NC kontakt fotoćelija. Ako se aktivira tijekom zatvaranja, vrata mijenjaju smjer kretanja. |
| 4–6 / PHOTOTEST | Zasebno napajanje TX-a tijekom fototesta, najviše 100 mA. RX ostaje na 1–4. |
| 7–8 / FLASH | Izlaz za jednu signalnu svjetiljku NICE ELDC; tijekom kretanja uključuje se u intervalima od 0,5 s. |
| 1–4 / dodatna oprema | Napajanje 24 V DC, tolerancija −30 % / +50 %, potrošnja vanjskih uređaja najviše 100 mA. |
Više NC kontakata STOP spaja se serijski, a više NO kontakata paralelno. Otporni sigurnosni rubovi zahtijevaju propisano kaskadno spajanje s jednim završnim otpornikom od 8,2 kΩ. Sigurnosni ulazi ne premošćuju se kao rješenje kvara. Nakon promjene uređaja potrebno je ponoviti učenje i sigurnosna ispitivanja.
Osigurači pogona
| Stavka | Značenje / postupak |
|---|---|
| F1 | T 1 A / 250 V – tromi osigurač. |
| F2 | T 2 A / 250 V – tromi osigurač. |

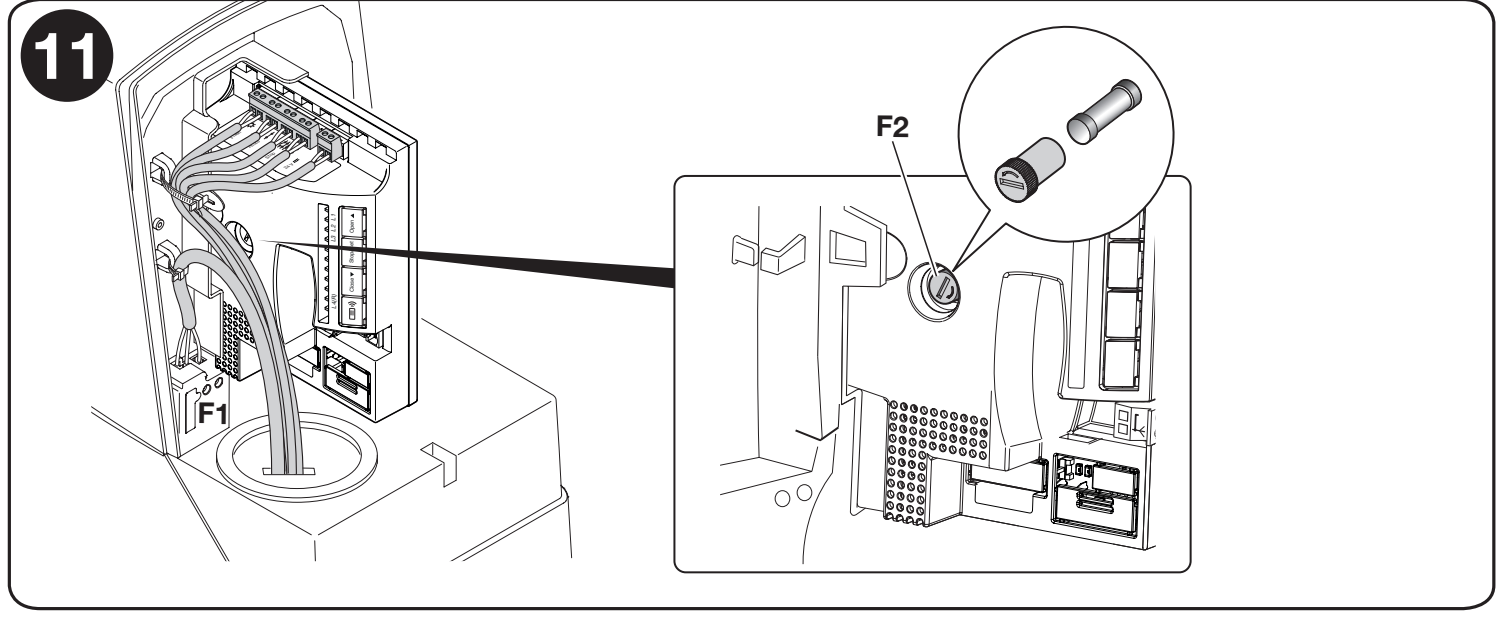

Položaj osigurača F1 i F2 u pogonu RD400. Kliknite za povećanje slike.
Osigurač zamijenite istim tipom tek nakon što utvrdite uzrok kvara. Nemojte povećavati nazivnu vrijednost ni premošćivati osigurač.
Standardna shema spajanja:

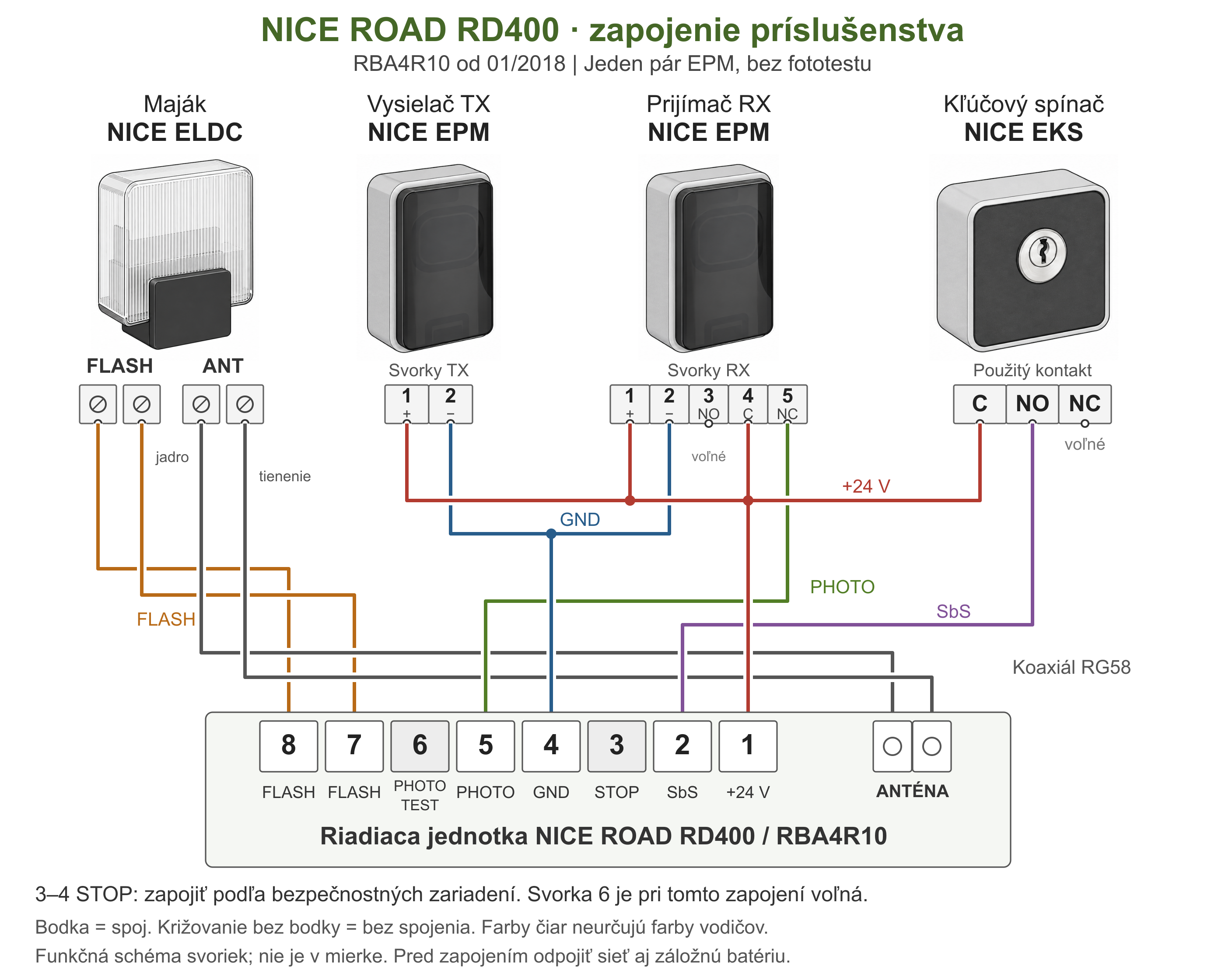

Spajanje jednog para relejnih fotoćelija EPM bez fototesta za RD400 s upravljačkom pločom RBA4R10 od 01/2018. Signalna svjetiljka ELDC ima odvojene priključke FLASH i antene; prekidač EKS upravlja ulazom SbS kontaktom C–NO. Točka označava električni spoj; križanje bez točke nije spoj. Boje linija razlikuju strujne krugove, ali ne označavaju boje vodiča. Kliknite za povećanje slike.
| Uređaj | Spajanje na RD400 / RBA4R10 |
|---|---|
| ELDC – signalna svjetiljka | Dva pina FLASH na stezaljke 7–8. Antena se zasebnim koaksijalnim kabelom RG58 spaja na antenski ulaz: središnja žila i oplet prema oznakama. |
| EPM – odašiljač TX | TX 1 (+) → RD400 1; TX 2 (−) → RD400 4. |
| EPM – prijamnik RX | RX 1 (+) i 4 (C) → RD400 1; RX 2 (−) → RD400 4; RX 5 (NC) → RD400 5. RX 3 (NO) ostaje slobodan. |
| EKS – ključni prekidač | Jedan kontakt: C → RD400 1, NO → RD400 2 (SbS). NC i drugi kontakt ne upotrebljavaju se u ovom spoju. |
| STOP i fototest | STOP između 3–4 rješava se prema sigurnosnim uređajima; shema ne propisuje univerzalni premosnik. Stezaljka 6 ovdje ostaje slobodna. Za spajanje s fototestom primijenite postupak u nastavku. |
Fotoćelije pogona
Primjer je za NICE EPM: TX je odašiljač, RX prijamnik. EPM ima TX 1 = +, 2 = − te RX 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) ne upotrebljava se u sigurnosnom krugu. Kod druge vrste fotoćelija provjerite njihovu vlastitu numeraciju.
Spajanje bez funkcije fototesta
Provjerite ukupnu potrošnju fotoćelija. Izlaz 1–4 daje najviše 100 mA. Jedan par EPM troši približno 55 mA; dva para bez fototesta trošila bi ukupno približno 110 mA i premašila bi tu granicu. Stoga samo serijsko spajanje kontakata NC nije dovoljno za priključivanje dodatnog para. Napajanje više parova mora projektirati tehničar prema njihovoj stvarnoj potrošnji i uputama.
Obje se fotoćelije neprekidno napajaju sa stezaljki 1–4. Sigurnosni kontakt C–NC prijamnika spaja se između stezaljki 1 i 5 upravljačke jedinice.
| Upravljačka jedinica | Fotoćelije EPM |
|---|---|
| RD400 1 (+24 V) | TX 1 i RX 1; također RX 4 (C). |
| RD400 4 (GND) | TX 2 i RX 2. |
| RD400 5 (PHOTO) | RX 5 (NC). |
| RX 3 (NO) | Ne spaja se. |
Spajanje odgovara glavnoj shemi iznad. Nakon spajanja provjerite poravnanje fotoćelija i reakciju vrata pri prekidu zrake.
Spajanje s funkcijom fototesta
Kod fototesta mijenja se napajanje odašiljača: TX 1 spaja se na RD400 6, a TX 2 na RD400 4. RX i kontakt C–NC ostaju spojeni kao kod spajanja bez fototesta. Prije pokretanja provjerava se reakcija sigurnosnog kruga.

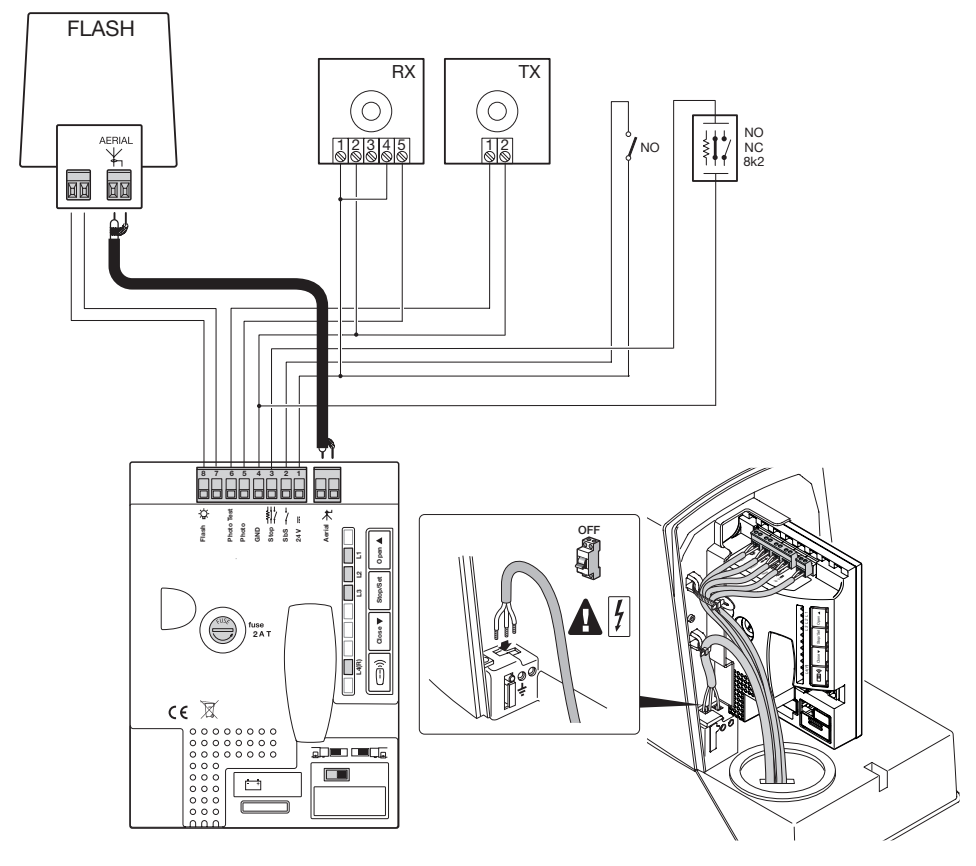

Spajanje s fototestom: napajanje TX-a spojeno je na stezaljke 6–4. Kliknite za povećanje slike.
| Stavka | Značenje / postupak |
|---|---|
| TX 1 / TX 2 | RD400 6 / RD400 4; ukupno najviše 100 mA na izlazu PHOTOTEST. |
| RX 1 / RX 2 | RD400 1 / RD400 4. |
| RX 4 (C) / RX 5 (NC) | RD400 1 / RD400 5. |
Način rada priključenih sigurnosnih uređaja prepoznaje se tijekom učenja položaja. Nakon promjene spoja ponovite učenje i provjerite da se vrata ne pokrenu ako test ne uspije.
Sinkronizacija više parova zasebna je funkcija fotoćelija. Nemojte automatski mijenjati premosnik SYNC pri uključivanju fototesta: njegova upotreba mora biti u skladu s uputama za konkretne fotoćelije i vrstu njihova napajanja. EPM opisuje sinkronizaciju za AC napajanje, dok RD400 ovdje daje DC.
Odabir smjera kretanja vrata
Smjer odredite gledajući sa strane pogona prema vratima. Za otvaranje ulijevo postavite prekidač ulijevo, a za otvaranje udesno udesno.

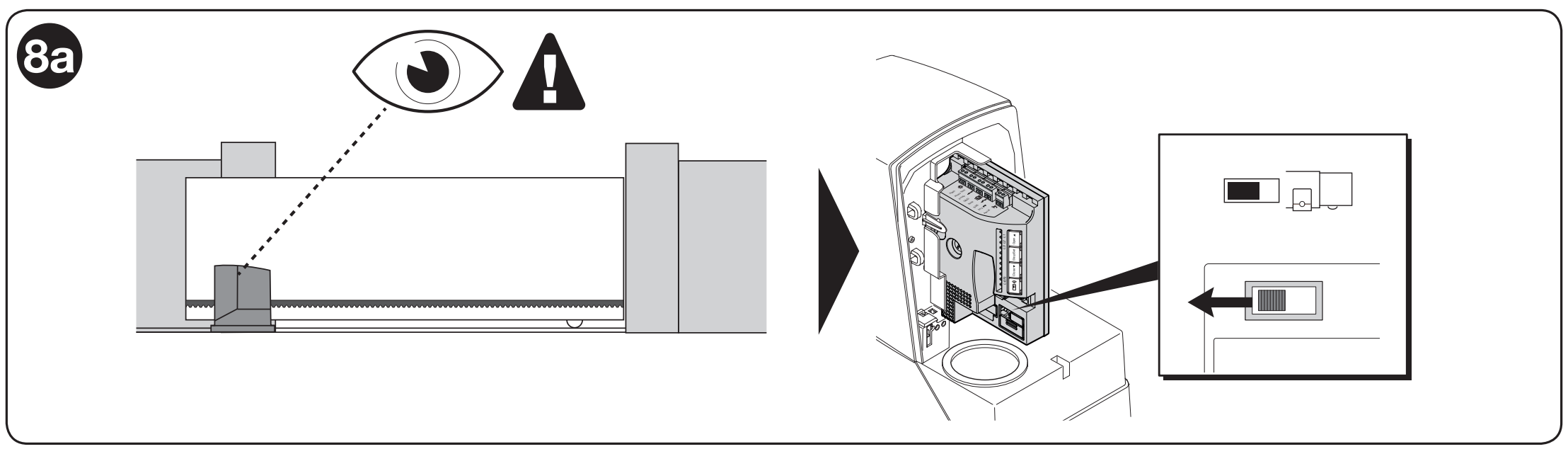

Otvaranje ulijevo, pogled sa strane pogona. Kliknite za povećanje slike.

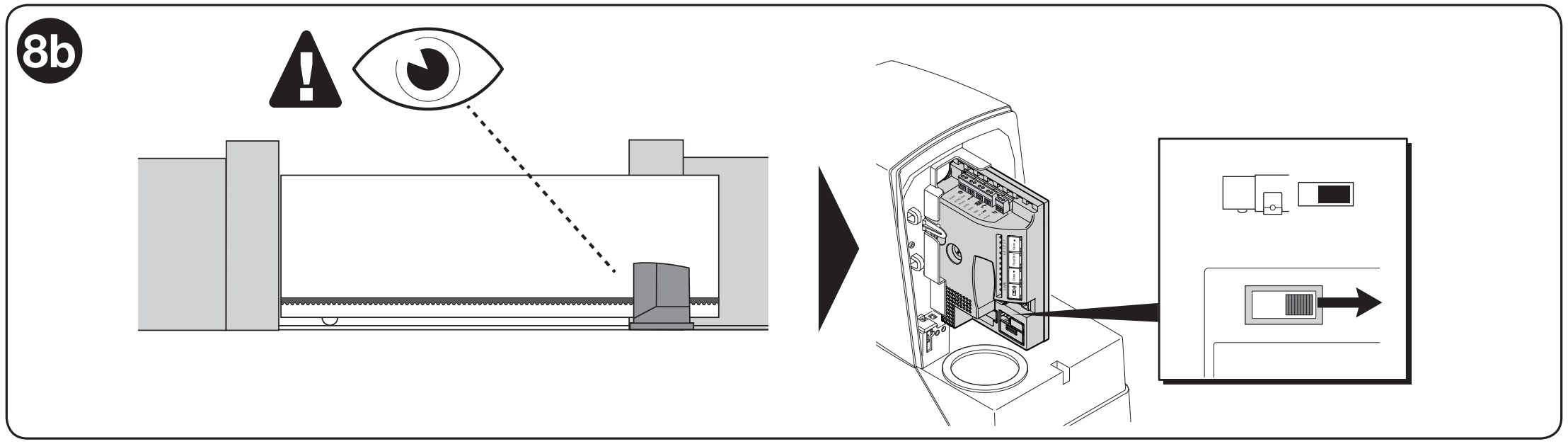

Otvaranje udesno, pogled sa strane pogona. Kliknite na sliku za povećanje.
Ne mijenjajte prekidač dok je uređaj u pokretu. Prije zahvata na otvorenom pogonu isključite napajanje; nakon promjene smjera ponovno provjerite učenje položaja.
Procjena duljine krila vrata
Učenjem se utvrđuju krajnji položaji, priključak STOP i način rada fototesta. Ponovite učenje nakon promjene graničnika ili sigurnosnih uređaja. Prostor kretanja mora ostati slobodan.
- Deblokirajte pogon, pomaknite vrata približno do polovice i ponovno ih mehanički blokirajte. Provjerite prekidač smjera.
- Uključite napajanje. U stanju mirovanja motor ne radi, zelena LED dioda OK treperi približno jednom u sekundi, a signalna svjetiljka je ugašena.
- Istodobno pritisnite i držite Close + Stop/Set; otpustite tipke kada nakon približno 3 sekunde započne kretanje.
- Prvo kretanje mora biti zatvaranje. Ako se vrata otvaraju, zaustavite učenje tipkom Stop/Set, isključite napajanje i provjerite smjer.
- Pustite da se ciklus dovrši zatvaranje → otvaranje → zatvaranje. Tijekom učenja trepere L2 i L3.
- Nakon završetka učenja zadajte naredbu SbS za potpuno otvaranje, a zatim još jednu naredbu za potpuno zatvaranje. Tijekom tog probnog ciklusa provjerite usporavanje približno 30–50 cm prije krajnjih prekidača te zaustavljanje 2–3 cm prije mehaničkih graničnika.
Ako L2 i L3 i dalje trepere nakon završetka učenja, učenje nije bilo uspješno. Provjerite ožičenje i dijagnostiku, uklonite uzrok i ponovite učenje.
Programiranje pogona
Pogon Road omogućuje programiranje više funkcija, bilo uključivanjem/isključivanjem funkcije programiranjem razine I., bilo podešavanjem zadane vrijednosti parametra programiranjem razine II.
Na ploči su četiri tipke i četiri LED diode za programiranje. Na ovoj se generaciji u programiranje ulazi držanjem tipke Set približno 3 sekunde.
| Stavka | Značenje / postupak |
|---|---|
| Open ▲ | Otvaranje; u izborniku pomiče odabir prema gore. |
| Stop/Set | Zaustavljanje; držanjem približno 3 s otvara se izbornik. |
| Close ▼ | Zatvaranje; u izborniku pomiče odabir prema dolje. |
| Radio | Pohrana i brisanje daljinskih upravljača, signalizacija LED diodom L4(R). |

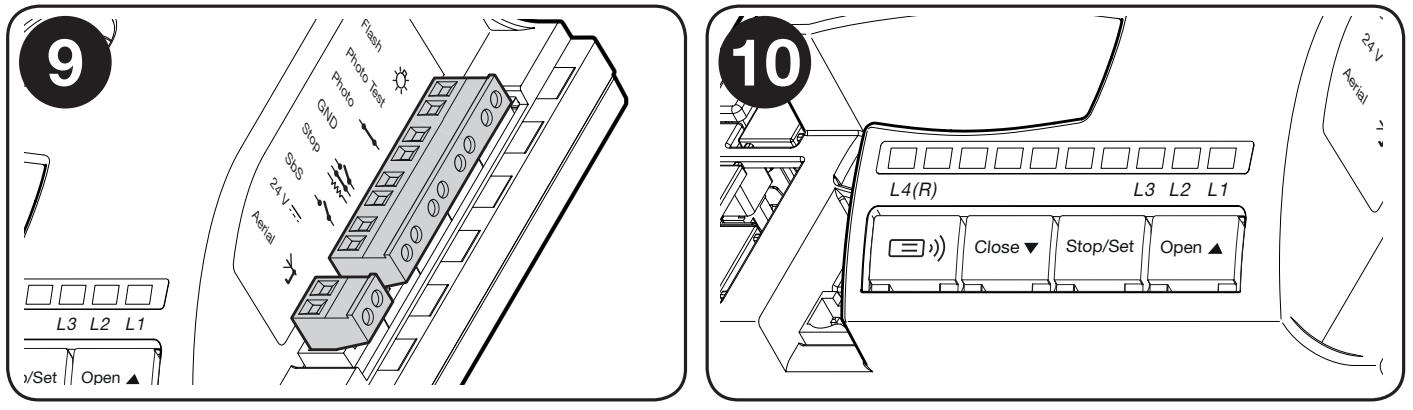

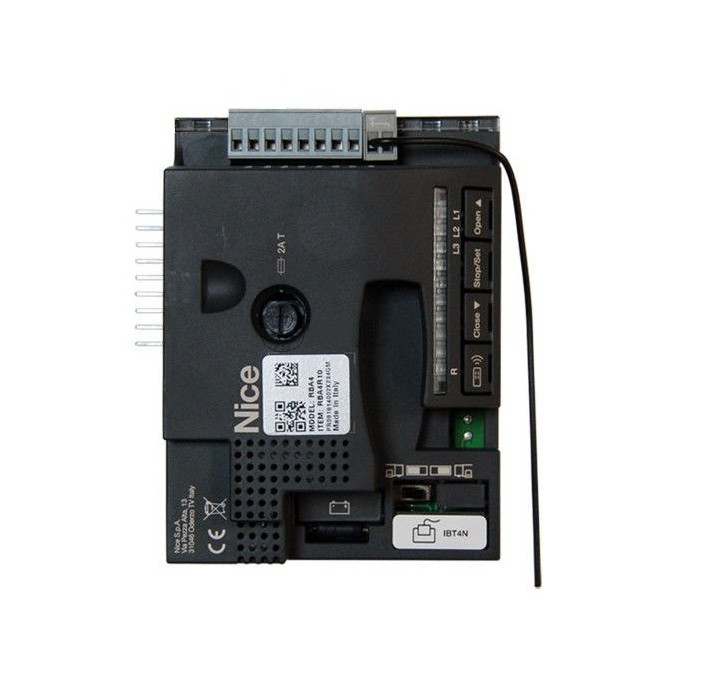

Tipke i LED diode na ploči. L4(R) pripada radijskom prijamniku. Kliknite na sliku za povećanje.
Programiranje – razina I.
Početno stanje sve tri funkcije razine I je OFF. Kratko treperenje pri odabiru znači OFF, a dugo ON.
- Držite Set približno 3 s i otpustite je kada L1 počne treperiti.
- Tipkama Open / Close odaberite LED diodu funkcije.
- Kratko pritisnite Set za promjenu OFF / ON. Po potrebi podesite i drugu funkciju.
- Nakon 10 s bez pritiska na tipku programiranje će završiti, a promjene će ostati spremljene.
Popis funkcija koje se mogu uključiti/isključiti programiranjem:
| Stavka | Značenje / postupak |
|---|---|
| L1 – trajanje usporavanja | OFF = kratko usporavanje; ON = dugo. |
| L2 – brzina | OFF = sporo; ON = brzo. |
| L3 – automatsko zatvaranje | OFF = isključeno; ON = uključeno. Vrijeme pauze bira se na razini II; tvornička postavka je 30 s. |
Programiranje – razina II.
Razina II služi za podešavanje vrijednosti parametra. Za odabir parametra i odabir njegove vrijednosti koriste se iste LED diode, u dva uzastopna koraka.
- Držite Set približno 3 s i otpustite je kada L1 počne treperiti.
- Tipkama Open / Close odaberite parametar L1, L2 ili L3.
- Držite Set. Nakon približno 3 s zasvijetlit će LED dioda trenutačne vrijednosti.
- I dalje držite Set i tipkama Open / Close odaberite novu vrijednost; zatim otpustite Set.
- Nakon 10 s bez pritiska na tipku izbornik će se zatvoriti.
Popis funkcija čije se vrijednosti mogu podešavati:
| Stavka | Značenje / postupak |
|---|---|
| L1 – snaga motora | L1 niska; L2 srednja; L3 visoka (tvornička postavka). |
| L2 – slijed koraka SbS | L1 otvaranje–zaustavljanje–zatvaranje–otvaranje (tvornička postavka); L2 otvaranje–zaustavljanje–zatvaranje–zaustavljanje; L3 način rada za stambene zgrade. |
| L3 – vrijeme pauze | L1 15 s; L2 30 s (tvornička postavka); L3 60 s. Vrijedi kada je uključeno automatsko zatvaranje. |
Nemojte povećavati snagu kako biste nadomjestili neotklonjeni mehanički otpor vrata. Nakon promjene snage potrebno je ponoviti odgovarajuća mjerenja i sigurnosne provjere.
Priključivanje dodatnih vanjskih uređaja na pogon
| Stavka | Značenje / postupak |
|---|---|
| Napajanje dodatne opreme | Između 1 (+) i 4 (GND), 24 V DC uz toleranciju −30 % / +50 %, ukupno najviše 100 mA. |
| Upravljački kontakt | Zaseban beznaponski NO kontakt na priključcima 1–2 (SbS). Na ulaz se ne dovodi vanjski napon. |
Posebne funkcije pogona
Trajno otvorena vrata
Ako naredba SbS traje dulje od 3 sekunde, pokrenut će otvaranje bez obzira na postavljeni slijed koraka. Može se koristiti s odgovarajućim vremenskim kontaktom za držanje vrata otvorenima u određeno vrijeme.
Prisilno kretanje
U slučaju kvara sigurnosnog uređaja proizvođač opisuje način rada u nuždi uz trajno držanje upravljačkog elementa. Koristite ga samo uz izravan pogled na vrata, slobodan prostor i bez ugrožavanja osoba. Kvar treba što prije otkloniti.
- Zadajte naredbu. Ako se vrata ne pokrenu zbog aktiviranog sigurnosnog uređaja koji blokira kretanje, ponovite naredbu unutar 3 s i držite je.
- Nakon približno 2 s vrata će se početi kretati samo dok držite naredbu.
- Otpuštanjem upravljačkog elementa odmah ćete zaustaviti vrata. Ovaj način rada ne zamjenjuje popravak sigurnosnih elemenata.
Rješavanje problema s pogonom
Ako vam bilo što nije jasno ili imate neki drugi problem, slobodno se obratite našoj tehničkoj podršci za pogone NICE.
Ovisno o vrsti problema
Tijekom montaže (ili u slučaju kvara pogona) možete naići na neke od sljedećih problema:
| Stavka | Značenje / postupak |
|---|---|
| Daljinski upravljač ne svijetli | Provjerite bateriju. |
| Daljinski upravljač svijetli, ali vrata ne reagiraju | Provjerite je li daljinski upravljač memoriran i koji protokol koristi, antenu te je li memorija eventualno blokirana. |
| LED dioda OK ne svijetli | Električar treba provjeriti napajanje i osigurače nakon sigurnog odvajanja napajanja. |
| Naredba je primljena, kretanje ne započinje | Zabilježite crvena treptanja LED diode OK ili niz treptaja signalne svjetiljke; provjerite PHOTO, STOP i aktivne naredbe. |
| Kretanje se odmah preokreće | Provjerite prepreku, trenje, zupčastu letvu i krajnji prekidač. Sila se podešava tek nakon provjere mehanike i uz novu provjeru sigurnosti. |
Dijagnostika treptanjem signalne svjetiljke
Tijekom normalnog kretanja signalna svjetiljka trepće u intervalima od 0,5 s. U slučaju kvara prebrojite niz treptaja odvojen stankom od približno jedne sekunde. Iste greške signalizira crvena LED dioda OK.
| Broj treptaja | Značenje i provjera |
|---|---|
| 2 | Fotoćelija blokira kretanje. Provjerite prepreku, poravnanje, napajanje i sigurnosni kontakt. |
| 3 | Aktiviranje ograničivača sile. Pronađite uzrok prekomjernog trenja ili prepreku. |
| 4 | Aktiviranje STOP-a. Provjerite sigurnosni uređaj i ožičenje. |
| 5 | Greška unutarnjih parametara. Pričekajte najmanje 30 s; ako se greška nastavi, tehničar će izvršiti resetiranje i ponovno učenje. |
| 6 | Prekoračen je radni ciklus. Pustite pogon da se odmara nekoliko minuta. |
| 7 | Unutarnja električna greška. Tehničar će odspojiti sve izvore napajanja na nekoliko sekundi; ako se greška ponovi, provjerit će ploču i ožičenje motora. |
| 8 | Već je prisutna druga trajna naredba. Provjerite tipkalo, relej ili vremenski prekidač. |
| 10 | Prekoračeno je vrijeme kretanja ili tijekom učenja nema napajanja motora. Provjerite mehaniku, vrijeme kretanja i je li ploča pravilno postavljena u držač. |
Dijagnostika treptanjem LED dioda
Na ovoj ploči nalazi se LED dioda OK, a ne BlueBUS. Status sigurnosnog ulaza prikazuje STOP; postavke i radio prikazuju LED diode L1, L2, L3, L4(R). Njihov položaj prikazuje ilustracija tipki.
Vodoravne LED diode OK, STOP
| Stavka | Značenje / postupak |
|---|---|
| OK – zeleno treptanje jednom u sekundi | Normalan rad. |
| OK – 2 brza zelena bljeska | Promjena ulaza ili primanje naredbe. |
| OK – niz crvenih treptaja | Kvar prema tablici treptanja. |
| OK – stalno svijetli zeleno ili crveno | Stanje kvara; ako se ponovi nakon odspajanja i provjere, potreban je servis. |
| OK – ne svijetli | Provjerite napajanje i osigurače. |
| STOP svijetli / ne svijetli | Svijetli: stanje ulaza je ispravno. Ne svijetli: aktiviran je STOP; provjerite uređaj i naučeno stanje. |
LED diode L1–L4(R) uz tipke
| Stavka | Značenje / postupak |
|---|---|
| L1 | Ne svijetli = kratko usporavanje, svijetli = dugo. |
| L2 | Ne svijetli = mala brzina, svijetli = velika brzina. |
| L3 | Ne svijetli = automatsko zatvaranje isključeno, svijetli = uključeno. |
| L1 + L2 + L3 trepću | Potrebno je naučiti položaje; tijekom programiranja pratite odgovarajući postupak. |
| L4(R) svijetli | Tijekom uobičajenog rada primljen je nespremljeni radijski kod. |
| L4(R) trepće | U tijeku je spremanje ili brisanje daljinskih upravljača. |
Ručno deblokiranje pogona NICE Road RD400
U slučaju nestanka struje ili kvara, RD400 se može deblokirati priloženim ključem, a vratima se može upravljati ručno. Prije toga spriječite neželjeno kretanje i odspojite izvore napajanja. Ako se krilo nakon deblokiranja samo pokreće ili zapinje, potrebno ga je popraviti.
Lijevi dio slike prikazuje deblokiranje, a desni ponovno blokiranje RD400. Kliknite sliku za povećanje.
- Otvorite poklopac brave, umetnite i okrenite ključ; preklopite ručicu za deblokiranje kao što je prikazano na slici.
- Polako i kontrolirano pomičite vrata rukom.
- Za ponovno blokiranje spustite ručicu, okrenite i izvadite ključ te zatvorite poklopac. Prije automatskog rada provjerite je li mehanizam zahvatio.
Tehničke značajke pogona NICE Road RD400
| Stavka | Značenje / postupak |
|---|---|
| Primjena / ograničenja | Klizna vrata za kućnu uporabu, do 400 kg i 8 m, ovisno o radnom ciklusu. |
| Motor / napajanje | Elektromehanički pogon s ugrađenom upravljačkom jedinicom; mrežno napajanje RD400 230 V AC, 50/60 Hz. RD400/V1 je verzija za drugi napon. |
| Maks. ulazna snaga / struja | 210 W / 1,1 A. |
| Okretni moment | Pokretni 12 Nm (400 N); nazivni 5 Nm (167 N). |
| Brzina | Bez opterećenja 0,13 ili 0,25 m/s; pri nazivnom momentu 0,16 m/s. |
| Zupčanik | Z15, modul 4, korak 12,5 mm, promjer diobenog kruga 60 mm. |
| Rad | Maks. 50 ciklusa dnevno, maksimalno neprekidno 9 min; zatim ograničenje ovisno o duljini i masi. |
| Osigurači / zaštita | F1 T 1 A / 250 V; F2 T 2 A / 250 V; klasa I, zaštitno uzemljenje. |
| Signalna svjetiljka / baterija | Jedna NICE ELDC; opcionalno NICE PS124. |
| Funkcije | 3 funkcije ON/OFF i 3 podesiva parametra. Učenje STOP-a i položaja. |
| Uvjeti okoline | −20 do +55 °C; IP44. |
| Dimenzije / masa | 330 × 195 × 277 mm; 8 kg. |
Tehničke značajke ugrađenog radijskog prijamnika pogona NICE Road RD400
| Stavka | Značenje / postupak |
|---|---|
| Prijamnik | Ugrađen, 4 naredbe, 433,92 MHz. |
| Protokoli | FloR, O-Code, Smilo. Prvi pohranjeni daljinski upravljač određuje obitelj sljedećih. |
| Memorija | Najviše 100 daljinskih upravljača u načinu pohrane I. |
| Antena / osjetljivost | 52 Ω, RG58 ili sličan kabel; osjetljivost bolja od 0,5 µV. |
| Domet | Proizvođač navodi 100–150 m; na njega utječu prepreke, smetnje i položaj antene. |
| Temperatura | −20 do +55 °C. |
Pohrana daljinskih upravljača
Postup je namijenjen integriranom prijamniku opisane četverotipkovne ploče. Odaberite daljinski upravljač s podržanim protokolom, primjerice NICE ON2E ili NICE FLO2RE, ovisno o obitelji koja se upotrebljava. Za uparivanje nije potrebno brisati putanju vrata.
Način I – cijeli daljinski upravljač
- Držite tipku Radio pritisnutu najmanje 5 s i otpustite je kad se upali LED L4(R).
- U roku od 10 s držite prvu tipku daljinskog upravljača pritisnutu najmanje 5 s pa je otpustite.
- Tri treptaja LED-a L4(R) potvrđuju pohranu. Ako se ne pohrani ništa drugo, način rada završava nakon 10 s.
T1 = SbS, T2 = pješački prolaz, T3 = otvaranje, T4 = zatvaranje; daljinski upravljač s dvije tipke ima samo T1 i T2.
Način II – jedna tipka
- Kratko pritisnite Radio 1× za SbS, 2× za pješački prolaz, 3× za otvaranje ili 4× za zatvaranje.
- Provjerite odgovarajući broj treptaja LED-a L4(R).
- U roku od 10 s držite željenu tipku daljinskog upravljača pritisnutu najmanje 3 s; tri treptaja potvrđuju pohranu.
Ostale prijamnike i postupke možete usporediti u našem pregledu uparivanja daljinskih upravljača NICE. Ako se daljinski upravljač ne može pohraniti, provjerite i zaključavanje radijske memorije.
Resetiranje upravljačke jedinice
Resetiranje služi namjernom brisanju postavki, a nije obvezan prvi korak. Dok motor miruje, držite pritisnute Open + Close približno 3 s. Kad se upale sve LED-ice, otpustite tipke. Po završetku trepere L1, L2 i L3. Potrebno je ponoviti učenje položaja, postavke i sigurnosna ispitivanja. Ovim se postupkom pohranjeni daljinski upravljači ne brišu.
Rezervna baterija i servisno sučelje
Za RD400 ove generacije predviđena je opcionalna baterija NICE PS124 kapaciteta 1,2 Ah s integriranim punjenjem. Priključuje se tek nakon završetka montaže i programiranja, uz isključeno mrežno napajanje. Nakon priključivanja pogon se napaja i bez mrežnog napajanja. Trajanje ovisi o opterećenju pogona i stanju baterije.
Servisni programator NICE OVIEW priključuje se putem NICE IBT4N na BusT4. Sučelje priključujte dok su izvori napajanja isključeni.
Ispitivanja, primopredaja i održavanje
- Provjeriti otvaranje, zatvaranje, zaustavljanje, usporavanje i oba krajnja prekidača.
- Ispitati svaki par fotoćelija, svaki element STOP i foto-test, ako se upotrebljava.
- Provjeriti sile i obaviti mjerenja propisana za konkretna vrata; velika sila ne smije nadoknađivati mehanički kvar.
- Provjeriti deblokiranje, poklopce, zaštitne elemente i oznake. Korisniku predati upute za rukovanje i plan održavanja.
Serviser mora obavljati održavanje najmanje svakih 6 mjeseci ili nakon najviše 10 000 ciklusa od servisa. Korisnik održava prostor i fotoćelije čistima; u slučaju neuobičajene buke ili trzavog kretanja prestaje upotrebljavati automatizaciju. Pri čišćenju putanje isključuje i eventualnu bateriju. Tijekom kretanja vrata nadzirite ih sa sigurne udaljenosti. Prolazite tek kad su vrata potpuno otvorena i zaustavljena. Djeca ne smiju upravljati vratima niti se igrati u njihovoj blizini.
