NICE Robus RB400 – samostalni pogon za klizna vrata (A)
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
379,76 € s PDV-om
| Težina |
|---|
| 9,00 kg |
Opis proizvoda NICE Robus RB400 – samostalni pogon za klizna vrata (A)
Pogon NICE RB400 zamijenjen je novijim modelom NICE RBS400. Pogledajte prednosti novijeg modela NICE RBS400 i RBS600.
Pogon NICE Robus RB400 namijenjen je za klizne kapije težine do 400 kg i širine prolaza do 7 m. Ima elektromehanički prekidač za zaustavljanje. Pogon je nepovratan. Detaljne tehničke značajke ». Preuzmite priručnik ».
(Je li ovaj pogon prikladan za mene?)
Usporedite s drugim pogonima:
| « Slabiji pogon | Alternativni pogon | Jači pogon » |
|---|---|---|
|
Nije. |
|
|
Ovaj proizvod – samostalni pogon za klizna vrata NICE Robus RB400 (naša šifra NICE-RB400-A) sadrži:
- elektromehanički pogon NICE Robus RB400 nosivosti 400 kg i maksimalne duljine krila 7 m te s ugrađenom (ali odvojivom) upravljačkom jedinicom RBA3R10 bez prijamnika radijskog signala (OXI).
- 2 × ključ za deblokadu za ručno upravljanje pogonom (potreban u slučaju nestanka struje)
- dijelove za montažu pogona, sidrene elemente i nosač, graničnike za krajnji prekidač pogona
- upute za montažu
Povoljne kompleti koji sadrže pogon NICE Robus RB400:
| Komplet pogona s priborom » | Komplet pogona s priborom i zupčastom letvom » |
|---|---|
|
Pogon Robus za vrata do 400 kg, daljinski upravljač, fotoćelije, signalna lampa. |
Pogon ROBUS za vrata do 400 kg, zupčasta letva, daljinski upravljač, fotoćelije, signalna lampa. |
| Komplet za izradu samonosivih vrata » | Komplet za izradu tračnih vrata » |
Kolica s 5 ležajeva, C-profil 6 m Fe, ulazni valjak, prihvatna čašica, vodilica, pogon, zupčasta letva. |
Kotači Ø90 mm, tračnica 3x3m Zn, donji graničnici, vodilica, pogon, zupčasta letva |
Pogon je kompaktan, siguran i praktičan, idealan za privatnu i poslovnu uporabu. Kućište otporno na udarce, tijelo od aluminijske legure s epoksidnim premazom.
Pogon je prikladan za automatizaciju kliznih vrata težine do 400 kg i duljine krila do 7 m. Vrijednosti vrijede u uvjetima koje je odredio proizvođač, kao što su vremenski uvjeti, temperaturne razlike, krutost vrata, a ponajprije njihovo lako kretanje. To se ne može uvijek postići, odnosno na to se ne može uvijek utjecati, stoga preporučujemo da se pogon NICE Robus RB400 idealno upotrebljava za vrata opterećena do 80% navedenih vrijednosti. Pogledajte poglavlje Odabir pogona za više informacija.
Vrlo jednostavna za korisnika tehnologija BlueBUS omogućuje napajanje i upravljanje s do 7 parova fotoćelija pomoću dvožilnog kabela.
Temperaturni senzor prilagođava vučnu silu pogona ovisno o klimatskim uvjetima. Pogon uključuje i toplinski osigurač.
Podesiva brzina, sila i vrijeme pauze automatskog zatvaranja pogona i mnogo toga drugog, pogledajte Programiranje.
Dijagnostika pomoću signalne svjetiljke.
Zupčanik modul 4 kompatibilan je s zupčastom letvom u našoj ponudi.
Funkcija pogona Robus 400 "Podređena jedinica" omogućuje automatsku sinkronizaciju dvaju motora. To znači da je moguće automatizirati dvoja klizna vrata koja se kreću jedno prema drugima.
Pogon NICE Robus RB400 je elektromehanički pogon prikladan za klimatske uvjete u Slovačkoj i zadovoljava sve europske sigurnosne norme.
Pribor kompatibilan s pogonom NICE Robus RB400
Preporučujemo i da uz pogon kupite kompatibilan dodatni pribor ili odaberete već sastavljen povoljniji komplet:
| Što | Zašto | Vrsta |
|---|---|---|
| Signalna svjetiljka | Signalna svjetiljka signalizira kretanje vrata bljeskanjem – prikladna je za izlaze sa slabom preglednošću. Ima i ugrađenu antenu, koja omogućuje veći domet daljinskog upravljača. | - LED signalna svjetiljka s antenom ELDC - višenamjensko svjetlo WLT - bežična solarna LED signalna svjetiljka LLW |
| Fotoćelije | Pri zatvaranju detektiraju prepreku i zaustavljaju kretanje – vrata neće udariti u automobil ni u osobu. | - Era Photocell Medium EPMB - Era Photocell Large EPLB - Era Photocell Slim EPSB - bežične FT210B - bežične EPMOW - solarne PHW |
| Daljinski upravljač | Za daljinsko upravljanje vratima. | - Era One ON2E, ON3EBD, ON3ELR, ON4E, ON9E - Era Flor Flo2RE, Flo4RE - FloR Flo2R-s, Flo4R-s - Inti INTI2, INTI2Y, INTI2L, INTI2B, INTI2R, INTI2G |
| Prijamnik | Potreban za daljinsko upravljanje vratima. | - OXI - OXIBD - OXILR - Wi-Fi prijamnik IT4WIFI - GSM prijamnik GSM LITE3+, GSM SMART3, GSM PROFI3 |
| Antena | Za bolji domet daljinskog upravljača. | - ugrađena u signalnu svjetiljku ELDC - zasebna antena ABFKIT |
| Tipkovnica | Ako zaboravite daljinski upravljač, ako vam dolazi mnogo vozila ili osoba pa ne želite svima davati daljinski upravljač ili vrata otvarati zasebno. | - bežična EDSWG - žičani EDSB |
| Ključna sklopka | Za upravljanje vratima ključem putem sklopke koja je kabelom povezana s pogonom i može se postaviti na bilo koje mjesto. | - nadžbukna, s jednostavnim uloškom EKS - nadžbukna, s europskim uloškom, EKSEU - podžbukna, s jednostavnim uloškom EKSI - podžbukna, s europskim uloškom EKSIEU |
| Čitači kartica | Upravljanje pogonom prislanjanjem kartice ili privjeska uz čitač kartica. | - ERA Transponder Reader ETPB |
| Zupčanik | Neophodan dio automatizacije pogona – bez zupčaste letve pogon ne može pokretati vrata. | - najlon, s čeličnim ojačanjem, 33 cm LZ-1 - najlon, s čeličnim ojačanjem, 1 m LZ-10 - najlon, s čeličnim ojačanjem, obrnuta, 1 m LZ-15 - čelična 30x8mm, 1 m LZ-3 - čelična 30x12mm, 1 m LZ-5 - nehrđajuća 30x10mm, 1 m LZ-7 |
| Rezervni izvor napajanja | U slučaju nestanka struje omogućuje nastavak rada vrata. | - rezervna baterija PS124 - solarno napajanje SYKCE |
Priručnici i dokumenti za preuzimanje
NICE Robus RB400 ukratko
NICE Robus je obitelj nepovratnih elektromehaničkih prijenosnih pogona za klizna vrata. Isporučuju se s ugrađenom (ali uklonjivom) upravljačkom jedinicom NICE RBA3R10 s SM priključkom za vanjske prijemnici radio signala NICE SMXI, odnosno NICE OXI. Električno povezivanje vanjskih uređaja (fotoćelije, upozoravajuća svjetiljka, itd.) u obitelji NICE Robus pogona za klizna vrata pojednostavljeno je primjenom tehnologije BlueBUS, koja omogućuje povezivanje više uređaja na zajednički priključak samo jednim dvožilnim kabelom, pri čemu čak nije potrebno paziti na polaritet. Automatsko upravljanje ovisi o napajanju električnom energijom, no u slučaju nestanka struje motor s prijenosnikom može se odblokirati posebnim ključem za deblokadu, pa se vratima može upravljati ručno. Također je moguće dodatno kupiti rezervnu bateriju NICE PS124, koja omogućuje upravljanje kretanjem pogona vrata i tijekom nestanka struje.
Odabir pogona – je li pogon NICE Robus RB400 prikladan za moja vrata?
Svaka vrata imaju svoju veličinu (i time polugu) i težinu (i time silu teže poluge) i svaki pogon ima svoja ograničenja. Pogon NICE Robus RB400 može se koristiti za sljedeće duljine krila i težine vrata:
| Broj ciklusa na sat Broj uzastopnih ciklusa |
Težina krila | ||
| Do 200kg | 200-400kg | ||
|---|---|---|---|
|
D |
Do 4m |
35 |
16 |
| 4-6m | 23 11 |
11 5 |
|
| 6-7m | 20 10 |
10 5 |
|
U principu duljina krila određuje maksimalan broj ciklusa na sat, kao i uzastopnih ciklusa, tj. precizira koliko dugo pogon može biti u radu. Veća težina dodatno smanjuje broj tih ciklusa u postocima, zbog većeg opterećenja pogona, a određuje i maksimalnu dopuštenu brzinu pri danom opterećenju. Pogon je opremljen uređajem (toplinska zaštita) koji mjeri temperaturu motora, kao i temperaturu okoline, te u skladu s time smanjuje broj mogućih ciklusa.
Ograničenja pogona NICE Robus RB400
Navedene vrijednosti preporučuje proizvođač NICE. Iz iskustva preporučujemo da za pogon ostavite rezervu od približno 80 % navedenih vrijednosti:
| Maksimalno | Preporučujemo | |
|---|---|---|
| Duljina krila | 7 m | 5 m |
| Masa krila | 400 kg | 320 kg |
Korištenje pogona do maksimuma skraćuje njegov vijek trajanja – pogledajte okvirni izračun vijeka trajanja pogona ovisno o faktorima opterećenja:
Vijek trajanja pogona NICE Robus RB400
U sljedećoj tablici zbrojite indekse opterećenja zbog mase i duljine krila te dodajte indekse ostalih čimbenika, ako su prisutni. Zatim s grafikona očitajte vijek trajanja pogona izražen brojem ciklusa.
Primjer: Imam vrata širine prolaza 4,5 m i mase konstrukcije s ispunom do 200 kg (standardna vrata). Zbrojim indeks duljine krila, približno 15 + indeks mase vrata 10 + za svaki slučaj dodam indeks niže temperature 10 jer su zime kod nas hladnije, pa dobivam ukupni indeks 35. S grafikona očitam da je vijek trajanja pogona približno 120.000 ciklusa. Uz 10 manevara na dan to znači vijek trajanja od približno 32 godine.
| Svojstva cijele automatizacije | Indeks | Grafikon vijeka trajanja |
|---|---|---|
| Masa krila |
Preporučeni maksimalni ukupni indeks iznosi do 75 %. (tj. 40.000 ciklusa, što je pri uobičajenom radu od 10 ciklusa dnevno 10 godina)
|
|
| Do 200 kg | 15 | |
| 200-400 kg | 50 | |
| Duljina krila | ||
| Do 4 m | 15 | |
| 4-6 m | 30 | |
| 6-7 m | 50 | |
| Ostali čimbenici (ako je vjerojatnost njihove pojave veća od 10 %) | ||
| Temperatura okoline iznad 40 °C ili ispod 0 °C, ili vlažnost iznad 80 % | 10 | |
| Prašnjavo okruženje | 15 | |
| Slano okruženje | 20 | |
| Aktivacija fotoćelija | 15 | |
| Aktivacija ulaza STOP | 25 | |
| Brzina veća od „L4 – Brza” | 20 | |
| Aktivna funkcija vršno opterećenje | 25 | |
Ugradnja pogona NICE Robus RB400
Način ugradnje pogona razlikuje se za klizna vrata s tračnicom i samonosiva klizna vrata razlikuje se. Za vrata s tračnicom obično se pogon ugrađuje u visini razine tla, dok je za samonosiva vrata potrebno pogone podići na odgovarajuću visinu, primjerice pomoću navojnih šipki (navojna šipka Ø8), nosača vlastite izrade, podbetoniranjem i sl. Odlučujući je čimbenik visinski položaj zupčaste letve, koja bi se idealno trebala uklopiti u zupčanik pogona; pogledajte Zupčasta letva i njezin graničnik.
Ožičenje
Tipična (neobavezna) situacija povezivanja pogona s priborom izgleda ovako:
Popis pribora
|
|
Popis ožičenja
| Namjena | Tip | Maks. duljina |
|---|---|---|
| A. Napajanje | 3×1,5mm2 | 30m, za veću duljinu 3×2,5mm2 + uzemljenje |
| B. Signalna svjetiljka s antenom |
2×0,5mm2 |
20m 20m (preporučeno manje od 5m) |
| C. Fotoćelije | 2×0,5mm2 | 30m, iznad 30m 2×1mm2 |
| D. Ključna sklopka | 4×0,5mm2 | 50m (ili 2 kom. 2×0,5mm2) |
| E. Statički kontaktni rubovi | 2×0,5mm2 | 30m |
| F. Pokretni kontaktni rubovi | 2×0,5mm2 | 30m |
Montaža
Pogledajte "Na kojoj visini trebam montirati pogon".
Zupčasta letva i njezin graničnik
Princip pomicanja vrata temelji se na prijenosu okretnog momenta pogonskog zupčanika u linearno gibanje pomoću zupčastog prijenosa na zupčastoj letvi pogona. Najčešće se upotrebljavaju dvije vrste zupčastih letvi:
 |
Najlonska letva (po potrebi s čeličnim ojačanjem) – pričvršćuje se na vrata samoreznim vijcima kroz ušice. Idealna je za relativno lagana i kratka vrata. Gibanje je tiho zahvaljujući trenju između čeličnog zupčanika i najlonske letve. |
 |
Čelična letva – pričvršćuje se na vrata zavarivanjem nosača s navojem, u koje se zatim pričvrsti letva vijcima. Upotrebljava se za duža i teža vrata. Gibanje je nešto bučnije zbog trenja čeličnog zupčanika o čeličnu letvu. |
Važno je da je modul zuba pogona kompatibilan s modulom zupčaste letve. Pogon NICE Robus RB400 ima modul zuba 4.
Pogon određuje krajnji položaj pri otvaranju i zatvaranju pomoću graničnika koji se montiraju na zupčastu letvu:
| 1. Podesite pogon u ravninu pomoću četiri regulacijske točke | 2. Vrata i pogon moraju biti u ravnini | 3. Ostavite razmak od približno 1-2 mm između zupčaste letve i pogonskog zupčanika kako se težina vrata ne bi prenosila na pogon. |
 |
 |
 |
| 4. Zategnite pričvršćenje pogona kako se pogon ne bi pomaknuo tijekom zahvata | 5. Pomaknite vrata u otvoreni/zatvoreni položaj i postavite graničnike tako da u krajnjem položaju aktiviraju prekidač pogona. | |
 |
 |
Spajanje pogona NICE Robus RB400
Prije spajanja, odspajanja ili promjene spojeva pogona na električnu mrežu ili dodatne uređaje obavezno isključite napajanje, bilo na osiguraču, izvlačenjem osigurača napajanja, ili odspajanjem rezervne baterije.
…na električnu mrežu
 |
Za osnovni rad pogona dovoljno je dovesti u pogon električno napajanje.
Spajanje je jednostavno:
|
…dodatnih uređaja
Upravljačka jedinica NICE RBA3R10 pogona NICE Robus RB400 omogućuje sljedeće ulaze i izlaze za dodatne uređaje:
| Ulaz/izlaz | Opis |
|---|---|
| Izlaz za najviše dvije signalne svjetiljke od 12 V NICE LUCYB (ili NICE MLBT) s jednom žaruljom od 12 V i 21 W | |
| S.C.A. (indikator) |
Izlaz za indikator (24 V, 4 W). Njegov se rad može podesiti programiranjem razine II za L4, vidi Programiranje razine II, L4 – izlazni indikator. |
| Ulaz za paralelno povezivanje kompatibilnih uređaja koji koriste tehnologiju BlueBUS pomoću dvožilnog kabela kojim se prenose električno napajanje i komunikacijski signal. | |
| STOP (Zaustavljanje) |
Ulaz za uređaje koji zaustavljaju kretanje vrata. Moguće je priključiti uređaje:
|
| Ulaz za uređaje koji upravljaju kretanjem vrata korak po korak (vidi Upravljanje kretanjem vrata korak po korak). Moguće je priključiti uređaje s normalno otvorenim kontaktom (NO). | |
| OPEN (Otvaranje) |
Ulaz za uređaje koji upravljaju otvaranjem vrata (vidi Otvaranje vrata). Moguće je priključiti uređaje s normalno otvorenim kontaktom (NO). |
| CLOSE (Zatvaranje) |
Ulaz za uređaje koji upravljaju zatvaranjem vrata (vidi Zatvaranje vrata). Moguće je priključiti uređaje s normalno otvorenim kontaktom (NO). |
| AERIAL (Antena) |
ulaz za antenu radijskog prijamnika. Antena je obično ugrađena u signalnu svjetiljku, npr. NICE LUCYB, NICE MLBT, ili se može upotrijebiti zasebna vanjska antena NICE ABFKIT. |
Osigurači pogona
|

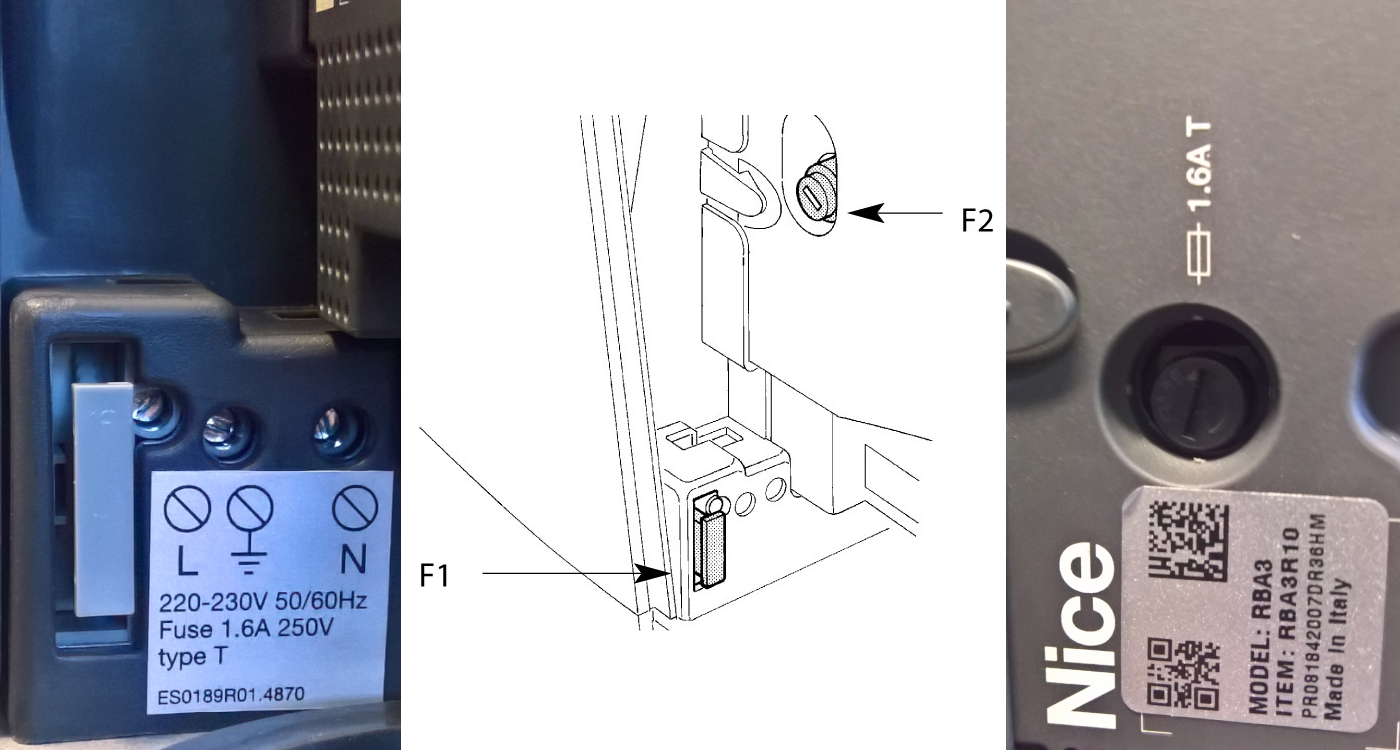

U pogonu nalaze se dva osigurača:
|
||||||||||||
Standardna shema povezivanja:
Fotoćelije pogona
Vrlo jednostavna za korisnika tehnologija BlueBUS omogućuje napajanje i upravljanje s do 7 parova fotoćelija pomoću dvožilnog kabela.
Povezivanje više parova fotoćelija NICE EPMB u podatkovnu mrežu NICE BlueBUS
Fotoćelije postavite oko vrata ili vratnice prema primjerima postavljanja za cjelovito povezivanje i postavite premosnike prema tablici premosnika fotoćelija NICE EPMB pogona vrata. Kako bi se spriječile smetnje između parova postavljenih blizu jedan drugome, potrebno je, prema ovim primjerima postavljanja, pridržavati se orijentacije odašiljača TX i prijamnika RX. Fotoćelije spojite paralelno prema slici (polaritet nije potrebno poštovati):
Ako želite da fotoćelije funkcioniraju kao otvarači vrata (vidi FA1 i FA2 u primjerima postavljanja), tj. kada vozilom uđete između njihove optičke osi, kako bi otvorile vrata, potrebno je prekinuti spoj A na odašiljaču TX i prijamniku RX, vidi sliku:
Primjer povezivanja fotoćelija
Tablica spojeva fotoćelija NICE EPMB pogona za vrata
 |
Povezivanje više parova fotoćelija u sustav BlueBUS izvodi se postavljanjem različitih kombinacija premosnika, pri čemu svaki povezani par mora imati jedinstvenu kombinaciju. Potrebno je osigurati da u istoj podatkovnoj mreži BlueBUS ne budu dva para s istom kombinacijom. Premosnik unutar jednog para fotoćelija mora biti postavljen na istu vrijednost na odašiljaču TX i prijamniku RX. Ako se za određenu vrstu koristi samo jedan premosnik ili nijedan, preostale uvijek sačuvajte za buduću uporabu. |
| Oznaka para fotoćelija | Premošćivanje kombinacijom premosnika |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Ako je iz bilo kojeg razloga potrebno zamijeniti fotoćeliju, dovoljno je postaviti isti premosnik kao na izvornoj fotoćeliji i nije potrebno provesti postupak prepoznavanja uređaja.
Radijski prijamnik za pogone
 |
Pogon NICE Robus RB400 isporučuje se s upravljačkom jedinicom NICE RBA3R10, koja ima priključak SM za povezivanje vanjskog radijskog prijamnika (npr. NICE OXI, NICE SMXI). Ovaj je prijamnik neophodan za primanje naredbi koje se odašilju s daljinskih upravljačakliznim vratima daljinskim upravljačem. |
Odabir smjera kretanja vrata
Smjer kretanja kliznih vrata potrebno je odabrati s obzirom na položaj pogona u odnosu na krilo kliznih vrata. Gledajte vrata sa strane na kojoj je postavljen pogon.
 |
 |
| Ako se vrata otvaraju ulijevo, postavite prekidač ulijevo. | Ako se vrata otvaraju udesno, postavite prekidač udesno. |
Prekidač se nalazi na desnoj strani upravljačke jedinice RBA3R10 u sredini.
Prepoznavanje priključenih uređaja pogona
Nakon svakog priključivanja, odspajanja ili promjene načina povezivanja dodatnih uređaja na ulazima BlueBUS i STOP mora se provesti postupak prepoznavanja dodatnih uređaja. Pogon će vas upozoriti da je potrebno provesti ovaj postupak tako što će treperiti LED diode L1 i L2.
 |
|
Procjena duljine krila vrata
Za ispravan rad kretanja vrata (konkretno za izračun putanje ubrzavanja i usporavanja te djelomičnog otvaranja) pogon mora sam utvrditi duljinu krila vrata. Tijekom ovog postupka pogon pomiče vrata od jednog graničnika do drugog i pomoću prekidača utvrđuje duljinu vrata.
 |
|
Programiranje pogona
Pogon Robus omogućuje programiranje više funkcija, bilo uključivanjem/isključivanjem funkcije programiranjem razine I., bilo postavljanjem unaprijed određene vrijednosti parametra programiranjem razine II.
Upravljačka jedinica RBA3R10 ima tri tipke za upravljanje i programiranje pogona:
 |
Tipka | Namjena |
|---|---|---|
| Open | Tipka omogućuje zadavanje naredbe za otvaranje vrata pogonu. Također služi za pomicanje vrijednosti programiranog parametra prema gore tijekom programiranja. | |
| Stop/Set | Tipka omogućuje zadavanje naredbe za zaustavljanje vrata pogonu. Prvim pritiskom tipke i držanjem tijekom 5 sekundi ulazite u programiranje razine I. Sljedećim pritiskom i držanjem ulazite u programiranje razine II. za trenutačnu LED diodu. | |
| Close | Tipka omogućuje zadavanje naredbe za zatvaranje vrata pogonu. Također služi za pomicanje vrijednosti programiranog parametra prema dolje tijekom programiranja. |
Programiranje razine I.
Na razini I. programiranjem se uključuje/isključuje određena funkcija. Ako je neka funkcija uključena, odgovarajuća LED dioda na upravljačkoj jedinici svijetli. Sve su funkcije tvornički isključene.
U programiranje razine I ulazite tako da držite tipku „Stop/Set” približno 5 sekundi, dok LED L1 ne počne treperiti. Zatim tipkama „Open” i „Close” pomičete trenutačnu LED diodu prema gore odnosno dolje. Za svaku radnju imate 10 sekundi; u suprotnom će pogon izaći iz načina programiranja. Kada LED diodom koja treperi dođete do LED diode funkcije koju želite uključiti/isključiti, jednim pritiskom tipke „Stop/Set” ubrzavate (uključena funkcija) odnosno usporavate (isključena funkcija) treperenje, a zatim pričekate da pogon izađe iz načina programiranja nakon 10 sekundi. Ako je sve prošlo u redu, odgovarajuća LED dioda funkcije koju ste uključili ostat će svijetliti.
Popis funkcija koje se mogu programirati i uključiti:
| LED | Funkcija | Opis |
|---|---|---|
| L1 | Automatsko zatvaranje | Nakon određenog vremena (koje se postavlja u „Programiranje razine II. – Trajanje pauze”), nakon otvaranja vrata ona će se automatski početi zatvarati. Ako je funkcija isključena, vratima će se moći upravljati samo naredbom s daljinskog upravljača za vrata i sl. |
| L2 | Zatvaranje nakon prekida fotoćelija |
Ova funkcija omogućuje da vrata ostanu otvorena samo onoliko dugo koliko je potrebno da vozilo prođe. Nakon što se fotoćelije oslobode (vozilo je prošlo kroz prolaz), vrata će se sama početi zatvarati nakon 5 sekundi. Ova funkcija djeluje na dva načina, ovisno o tome je li uključeno automatsko zatvaranje (pogledajte prethodnu funkciju). Automatsko zatvaranje uključeno – vrata će se zaustaviti nakon što se fotoćelije oslobode, a nakon 5 sekundi počet će se zatvarati. To znači da se ne moraju otvoriti do kraja. |
| L3 | Uvijek zatvori | Nakon nestanka struje vrata će ostati u zatečenom položaju (ako je ova funkcija isključena) ili će se zatvoriti (ako je ova funkcija uključena). |
| L4 | Stanje pripravnosti | Ova funkcija omogućuje smanjenje potrošnje električne energije na minimum. Idealna je za napajanje iz pričuvne baterije (npr. NICE PS124). Ako je funkcija aktivna, upravljačka jedinica isključit će se jednu minutu nakon posljednjeg pomicanja vrata ulaz BlueBUS (a time i sve uređaje povezane na njega), sve LED diode osim LED diode BlueBUS, koja će polako treperiti. U tom stanju, ako stigne naredba, upravljačka jedinica najprije će se ponovno pokrenuti, a tek će zatim izvršiti zadanu naredbu. |
| L5 | Početni trzaj | Isključuje postupno pokretanje pogona na početku manevra i odmah pokreće pogon punom snagom punom snagom. Prikladno kada je trenje veliko ili je potrebno probiti snijeg i led, pa će ova funkcija biti korisna uglavnom zimi. S druge strane, smanjuje vijek trajanja pogona. |
| L6 | Prethodno treptanje | Nakon primitka signala za pokretanje vrata, najprije svjetlo upozorenja tri sekunde upozorava okolinu treptanjem, a tek se zatim pokreće željeni manevar vrata. |
| L7 | Zatvaranje znači djelomično otvaranje | Naredba zatvoriti uvijek pokreće manevar djelomičnog otvaranja vrata. |
| L8 | Podređena jedinica | Uključivanje ove funkcije ima smisla pri ugradnji dviju automatiziranih kliznih kapija jedna nasuprot drugoj – jedan pogon nadređen je drugome. Podređeni pogon ima uključenu upravo ovu funkciju i sinkroniziran je s nadređenim pogonom putem ulaza BlueBUS. Više informacija potražite u odjeljku Robus u načinu rada podređene jedinice. |
Programiranje – razina II.
Na razini II programiranjem se postavljaju vrijednosti pojedinih funkcija (te se funkcije razlikuju od razine I.).
Zaboravite programiranje razine I. U programiranje razine II ulazite tako da pritisnete i držite tipku „Stop/Set” oko 5 sekundi, dok ne počne treptati LED L1. Zatim tipkama „Open” i „Close” pomičete trenutačnu LED-lampicu gore odnosno dolje. Za svaki postupak imate 10 sekundi, inače će pogon izaći iz načina programiranja. Kada LED-lampicom koja trepće dođete do LED-lampice funkcije čiji parametar želite postaviti, pritisnite i držite tipku „Stop/Set” kako biste otvorili postavke te LED-lampice. LED-lampica koja ostane svijetliti (i dalje držite tipku „Stop/Set”) označava trenutačnu vrijednost parametra. Tu vrijednost možete povećati odnosno smanjiti tipkama „Open” odnosno "Close” (i dalje držite tipku „Stop/Set”), a zatim otpustite tipku „Stop/Set” i pričekajte da pogon u roku od 10 sekundi izađe iz načina programiranja. Kako biste provjerili je li sve prošlo u redu, ponovite postupak, ali nemojte mijenjati vrijednost parametra.
Popis funkcija koje se mogu programirati i podesiti:
|
Ulazna LED-lampica — Naziv |
LED-lampica postavke — vrijednost |
|---|---|
| L1 — Trajanje pauze Ako je vrijednost „Automatsko zatvaranje” u programiranju razine I. |
L1 — 5 sekundi L2 — 15 sekundi L3 — 30 sekundi L4 — 45 sekundi L5 — 60 sekundi L6 — 80 sekundi L7 — 120 sekundi L8 — 180 sekundi |
|
L2 — Način sekvencijalnog upravljanja Određuje slijed kretanja vrata koji se pokreće ponovljenim pritiskom, primjerice tipke na daljinskom upravljaču za vrata, ili aktiviranjem putem ulaz KORAK PO KORAK (također se označava kao P.P., ili sekvencijalno upravljanje). |
L1 — Otvori/Zaustavi/Zatvori/Zaustavi L2 — Otvori/Zaustavi/Zatvori/Otvori L3 — Otvori/Zatvori/Otvori/Zatvori L4 — Zajednički način rada L5 — Zajednički način rada nakon dvaju zaustavljanja L6 — Sekvencijalno upravljanje, nakon dva koraka djelomično otvaranje L7 — Upravljanje uz stalnu prisutnost korisnika L8 — Poluautomatsko otvaranje, zatvaranje uz stalnu prisutnost korisnika |
|
Određuje brzinu kretanja vrata tijekom normalnog rada (ne pri pokretanju ni usporavanju vrata). |
L1 — Vrlo sporo (30 %) L2 — Sporo (45 %) L3 — Srednje (55 %) L4 — Brzo (70 %) L5 — Vrlo brzo (85 %) L6 — Ekstremno brzo (100 %) L7 — Otvara „Brzo”, zatvara „Sporo” L8 — Otvara „Ekstremno brzo”, zatvara „Brzo” |
|
Određuje kada se na izlaza S.C.A. šalje signal (24 V -30 % +50 % uz maksimalnu snagu od 4 W) |
L1 — Otvaranje vrata L2 — Vrata zatvorena L3 — Vrata otvorena L4 — Drugi radijski izlaz L5 — Treći radijski izlaz L6 — Četvrti radijski izlaz L7 — Održavanje L8 — Električna brava |
|
Označava sustavu za kontrolu snage motora težinu vrata. Ovaj sustav također procjenjuje temperaturu okoline i automatski prilagođava snagu motora, primjerice povećava je pri vrlo niskim temperaturama. |
L1 — Iznimno lagana vrata L2 — Vrlo lagana vrata L3 — Lagana vrata L4 — Vrata srednje težine L5 — Umjereno teška vrata L6 — Teška vrata L7 — Vrlo teška vrata L8 — Iznimno teška vrata |
|
Postavlja duljinu prolaza pri djelomičnom otvaranju. |
L1 — 0,5 m L2 — 1,0 m L3 — 1,5 m L4 — 2,0 m L5 — 2,5 m L6 — 3,0 m L7 — 3,5 m L8 — 4,0 m |
|
Postavlja broj ciklusa vrata nakon kojeg će pogon signalizirati da je potrebno obaviti održavanje. |
L1 — Automatski (pogon sam izračunava na temelju zahtjevnosti ciklusa) L2 — 1000 × L3 — 2000 × L4 — 4000 × L5 — 7000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Reproducira vrstu do 8 posljednjih glasovnih obavijesti o pogreškama. |
L1 — Rezultat 1. ciklusa L2 — Rezultat 2. ciklusa L3 — Rezultat 3. ciklusa L4 — Rezultat 4. ciklusa L5 — Rezultat 5. ciklusa L6 — Rezultat 6. ciklusa L7 — Rezultat 7. ciklusa L8 — Rezultat 8. ciklusa |
Automatizacija dvaju kliznih vrata koja se otvaraju jedno prema drugome pomoću dvaju pogona NICE Robus RB400
Ako trebate automatizirati dvoja klizna vrata koja se otvaraju jedno prema drugome, pogoni Robus omogućuju povezivanje u načinu rada podređene jedinice. Načelo rada je takvo da je jedan pogon nadređen i zadaje naredbe drugome, podređenom. Svi pogoni Robus tvornički su postavljeni kao nadređeni, stoga je potrebno postaviti ovaj parametar na podređenom pogonu u programiranju razine I. pomoću funkcije L8 – podređena jedinica.
Ograničenja povezivanja nadređene i podređene jedinice
- Vrata kojima upravlja podređena jedinica mogu se otvoriti samo potpuno (nije moguće djelomično otvaranje).
- Svi uređaji (fotoćelije, prijamnik, itd.) moraju biti spojeni na nadređenu jedinicu. Na podređenu jedinicu mogu se spojiti samo: signalna svjetiljka, izlazni indikator S.C.A., uređaji za ulaz STOP i P.P. (naziva se i STEP-BY-STEP, ili korak po korak), ulazi OPEN i CLOSE zanemaruju se.
- Ako želite upotrijebiti pričuvnu bateriju (NICE PS124), svaki pogon mora imati vlastitu.
- Sve programirane funkcije na podređenoj jedinici zanemaruju se, osim funkcija programiranih u:
| Programiranju razine I. | Programiranju razine II. |
|---|---|
| L4 – Stanje pripravnosti | L3 – Brzina motora |
| L5 – Početni trzaj | L4 – Izlazni indikator |
| L8 – Podređena jedinica | L5 - Snaga motora |
| L8 - Arhiva grešaka |
Postupak instalacije dvaju pogona Robus u načinu rada podređene jedinice
1. Postavite vrata i pogone te podesite smjerove otvaranja prema:
2. Povežite pogone prema shemi (obavezno pazite na polaritet povezivanja BlueBUS-a između pogona):
3. Dovedite električno napajanje do oba pogona
4. U programiranju razine II. na podređenoj jedinici postavite parametar L8 - Podređena jedinica
5. Provedite fazu prepoznavanja priključenih uređaja na podređenoj jedinici
6. Provedite fazu prepoznavanja priključenih uređaja na nadređenoj jedinici
7. Provedite fazu prepoznavanja duljine krila na nadređenoj jedinici
Priključivanje dodatnih vanjskih uređaja na pogon
 |
Ako na pogon želite priključiti dodatne uređaje koji zahtijevaju vanjsko napajanje (npr. signalnu rasvjetu, ključni prekidač, magnetske kartice itd.), priključite uređaj prema slici. Napon napajanja iznosi 24Vdc -30% do +50%, uz maksimalnu struju od 100mA. |
Posebne funkcije pogona
Vrata stalno otvorena
Ako naredba na ulazu STEP-BY-STEP (također označenom P.P. ili Koračno) traje dulje od 2 sekunde, upravljačka jedinica držat će vrata otvorenima dok god traje naredba. Ova je funkcija korisna u kombinaciji s vremenskim prekidačem.
Prisilno pokretanje
Ako neki sigurnosni uređaj zakaže ili, primjerice, u snop fotoćelija dospe neuklonjiva prepreka i vrata se iz sigurnosnih razloga ne žele pomaknuti, moguće je aktivirati način rada „Osoba prisutna”, trajno u Programiranju razine II. u postavci L2 - Vrsta koračnog upravljanja na vrijednost L7 - Osoba prisutna, ili privremeno:
- Pošaljite naredbu vratima (daljinskim upravljačem, ključnim prekidačem i sl.)
- Ako postoji problem, vrata se neće pomaknuti, a signalna lampica vjerojatno će signalizirati grešku.
- Zato unutar 3 sekunde od prethodne naredbe ponovno pošaljite naredbu i zadržite je.
- Dok držite naredbu, vrata će se kretati; čim je otpustite, zaustavit će se.
Obavijest o održavanju
U Programiranju razine II. u točki L7 - Upozorenje na održavanje postavlja se broj ciklusa nakon kojeg pogon treba signalizirati potrebu za održavanjem (pregledom). Pogon to signalizira signalnom lampicom (ili na izlazu S.C.A., ako je tako postavljeno u Programiranju razine II. u točki L4 - Izlazni indikator razina L7 - Održavanje) na sljedeći način:
| Broj ciklusa | Signalizacija signalnom lampicom | Signalizacija izlaznim indikatorom S.C.A. |
|---|---|---|
| manje od 80% ograničenja | Uobičajeni rad, treptanje u intervalima od pola sekunde. | „Svijetli” 2 sekunde nakon početka otvaranja. |
| 80-100% ograničenja | Svijetli 2 s nakon početka manevra, a zatim nastavlja normalno. | Treperi tijekom manevra. |
| više od 100% ograničenja | Svijetli 2 s nakon početka manevra, zatim nastavlja normalno, a svijetli 2 s nakon završetka manevra. | Stalno treperi. |
Upute za brisanje obavijesti o održavanju i provjeru trenutačnog broja ciklusa u odnosu na ograničenje potražite u priručniku, poglavlje 7.4.3.
Rješavanje problema s pogonom
Ako vam nešto nije jasno ili imate neki drugi problem, slobodno se obratite našoj tehničkoj podršci za pogone NICE.
Ovisno o prirodi problema
Tijekom montaže (ili u slučaju kvara pogona) možete naići na neke od sljedećih problema:
|
Problem |
Moguće rješenje |
|---|---|
|
Vrata ne reagiraju na naredbu daljinskog upravljača, a LED dioda na daljinskom upravljaču ne svijetli. |
Provjerite jesu li baterije daljinskog upravljača pogona ispravne; ako nisu, zamijenite ih. Upute potražite u priručniku za konkretni upravljač. |
|
Vrata ne reagiraju na naredbu daljinskog upravljača, ali LED dioda na daljinskom upravljaču svijetli. |
Provjerite je li daljinski upravljač pohranjen u memoriju prijamnika ispravan, odnosno pokušajte daljinski upravljač ponovno pohraniti. |
|
Vrata se ne pomiču, a LED BlueBUS ne treperi.
|
Provjerite je li pogon napajan naponom od 230 V. Ako jest, provjerite oba osigurača i po potrebi ih zamijenite novima istih karakteristika. |
|
Vrata se ne pomiču, a signalna svjetiljka ne treperi. |
Provjerite je li pogon uopće registrirao naredbu. Kada se pošalje naredba daljinskim upravljačem trebala bi LED BlueBUS dvaput brzo zatreperiti. Ako naredbu šalje drugi uređaj preko ulaza STEP-BY-STEP (P.P.), trebala bi zasvijetliti odgovarajuća LED dioda STEP-BY-STEP. |
|
Vrata se ne pomiču, a signalna svjetiljka zatreperi nekoliko puta. |
Prebrojite treptaje i pogledajte Dijagnostika prema treptanju signalne svjetiljke. |
|
Vrata se pokrenu, ali odmah stanu i počnu se kretati u suprotnom smjeru. |
Programirana snaga motora vjerojatno je preniska za vaša vrata. Provjerite ometaju li kakve prepreke kretanje vrata i po potrebi povećajte snagu pogona ili uključite funkciju Početni potisak. |
|
Vrata se pokrenu, ali signalna svjetiljka ne radi. |
Provjerite postoji li napon na izlazu FLASH tijekom manevra vrata (visina napona nije važna, oko 10-30Vdc). Ako na izlazu ima napona, problem je vjerojatno u signalnoj svjetiljci, pokušajte je zamijeniti sličnom i provjerite radi li. Ako na izlazu nema napona, izlaz FLASH možda je preopterećen; provjerite da nije došlo do kratkog spoja u ožičenju. |
|
Vrata se pokrenu, ali izlaz S.C.A. ne radi. |
Utvrdite vrstu funkcije programirane za izlaz S.C.A. i ako bi izlaz trebao treperiti, provjerite ima li na njemu napona (približno 24Vdc). Ako na izlazu ima napona, problem je u žarulji; pokušajte je zamijeniti sličnom i provjerite radi li. Ako na izlazu nema napona, izlaz S.C.A. možda je preopterećen; provjerite da nije došlo do kratkog spoja u ožičenju. |
Dijagnostika prema treptanju signalne svjetiljke
Tijekom manevra vrata signalna svjetiljka treperi pravilno jednom u sekundi. Ako dođe do problema, signalna svjetiljka javlja pogrešku s dva uzastopna niza bržih treptaja.
|
Niz treptaja |
Pogreška |
Rješenje |
|---|---|---|
|
1 treptaj 1 sekunda pauze 1 treptaj |
Pogreška BlueBUS-a
|
Uređaji spojeni na ulaz BlueBUS ne odgovaraju uređajima prepoznatima tijekom postupka prepoznavanja uređaja. Ponovno provedite postupak. Ako to ne pomogne, pokušajte još jednom; u protivnom ćete metodom eliminacije morati pronaći neispravan uređaj i zamijeniti ga (kupiti, reklamirati ili popraviti). |
|
2 treptaja 1 sekunda pauze 2 treptaja |
Aktiviranje fotoćelije |
Aktiviraju se fotoćelije, što je uobičajeno ako se tijekom zatvaranja vrata prekine njihova zraka. Ako zraka nije bila prekinuta, fotoćelije su možda prljave, zaslijepljene ili neispravne. |
|
3 treptaja 1 sekunda pauze 3 treptaja |
Aktiviranje ograničivača sile motora
|
Tijekom kretanja vrata detektira se povećano trenje – možda vrata nisu dobro podešena; pokušajte ih ručno pomaknuti i ponovno podesiti. U suprotnom obično pomaže povećanje snage motora, a po potrebi i aktiviranje funkcije Početni potisak. Drugi mogući problem jest ako je donji graničnik postavljen previsoko. |
|
4 treptaja 1 sekunda pauze 4 treptaja |
Aktiviranje ulaza STOP
|
Poslana je naredba na ulaz STOP, pa ako se radi o neželjenom ponašanju, provjerite uređaje spojene na taj ulaz. |
|
5 treptaja 1 sekunda pauze 5 treptaja |
Interna pogreška upravljačke jedinice |
Pričekajte 30 sekundi i pokušajte ponovno. Ako se pogreška nastavi, pokušajte resetirati. U suprotnom će vjerojatno biti potreban popravak ili zamjena upravljačke jedinice. |
|
6 treptaja 1 sekunda pauze 6 treptaja |
Dosegnuto je satno ograničenje broja manevra. |
Pričekajte nekoliko minuta da se ograničivač ciklusa spusti ispod granične vrijednosti. |
|
7 treptaja 1 sekunda pauze 7 treptaja |
Interna pogreška elektroničkih sklopova. |
Odspojite cijeli pogon na nekoliko sekundi pa pokušajte ponovno. Ako se nastavi resetirati. U protivnom će vjerojatno biti potreban popravak ili zamjena upravljačke jedinice. |
|
8 treptaja Pauza od 1 sekunde 8 treptaja |
Aktivna je trajna naredba.
|
Pogonu se neprestano šalje naredba – pokušajte provjeriti uređaje spojene na ulaz OPEN. Vjerojatno je riječ o vremenskom prekidaču ako je spojen.
|
Dijagnostika pomoću treptanja LED dioda
Na upravljačkoj jedinici RBA3R10 pogona NICE Robus RB400 nalaze se dvije skupine LED dioda, od kojih svaka treptanjem ili svijetljenjem označava normalan rad upravljačke jedinice ili dijagnostiku pogrešaka prema sljedećim tablicama.
Vodoravne LED diode BLUEBUS, STOP, PP, OPEN, CLOSE
|
Indikacija |
Stanje |
Rješenje |
|---|---|---|
|
LED BlueBUS |
||
|
Ne svijetli |
Pogreška
|
Provjerite priključak na električnu mrežu, ako je ispravan, provjerite osigurače F1 i F2 te ih po potrebi zamijenite novima jednakih karakteristika. |
|
Svijetli |
Ozbiljna pogreška
|
Pokušajte odspojiti upravljačku jedinicu, po potrebi sve ulaze. Ako to ne pomogne, resetirajte je, a ako ni to ne pomogne, vjerojatno će biti potrebno zamijeniti upravljačku jedinicu. |
|
Treptanje u intervalima od jedne sekunde |
Sve je u redu |
Normalan rad upravljačke jedinice. |
|
2 brza treptaja |
Promijenilo se stanje na ulazima |
Normalan rad – promijenilo se stanje na ulazu STEP-BY-STEP, STOP, OPEN, CLOSE, aktivirane su fotoćelije, ili je pogon primio naredbu od daljinskog upravljača. |
|
Nizovi treptaja razdvojeni pauzom od jedne sekunde |
Više mogućnosti |
Broj treptaja u nizu odgovara dijagnostici pogrešaka prema signalnoj lampi. |
|
LED STOP (Zaustavljanje) |
||
|
Ne svijetli |
Ulaz STOP je aktiviran |
Provjerite uređaje spojene na ulaz STOP. |
|
Svijetli |
Sve je u redu |
Ulaz STOP nije aktivan. |
|
LED STEP-BY-STEP (poznata i kao P.P., impulsno upravljanje) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz STEP-BY-STEP nije aktivan. |
|
Svijetli |
Ulaz STEP-BY-STEP je aktiviran |
Normalan rad upravljačke jedinice ako je aktivan uređaj bio spojen na ulaz STEP-BY-STEP. |
|
LED OPEN (Otvaranje) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz OPEN nije aktivan.
|
|
Svijetli |
Ulaz OPEN je aktiviran |
Normalan rad upravljačke jedinice ako je aktivan uređaj bio spojen na ulaz OPEN. |
|
LED CLOSE (Zatvaranje) |
||
|
Ne svijetli |
Sve je u redu |
Ulaz CLOSE nije aktivan.
|
|
Svijetli |
Ulaz CLOSE je aktiviran |
Normalan rad upravljačke jedinice ako je aktivan uređaj bio spojen na ulaz CLOSE. |
Okomite LED diode L1–L8
|
Indikacija |
Rješenje |
|---|---|
|
LED 1 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Automatsko zatvaranje nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Automatsko zatvaranje je uključena. |
|
Treperi |
|
|
LED 2 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Zatvaranje nakon prekida fotoćelija nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Zatvaranje nakon prekida fotoćelija je uključena. |
|
Treperi |
|
|
LED 3 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Uvijek zatvori nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da je funkcija Uvijek zatvori uključena. |
|
Treperi |
|
|
LED 4 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija pripravnosti nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da je funkcija pripravnosti uključena. |
|
Treperi |
|
|
LED 5 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Vrh nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Vrh je uključena. |
|
Treperi |
Programiranje funkcije je u tijeku. |
|
LED 6 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Predtreptanje nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Predtreptanje je uključena. |
|
Treperi |
Programiranje funkcije je u tijeku. |
|
LED 7 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Zatvaranje znači djelomično otvaranje nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Zatvaranje znači djelomično otvaranje je uključena. |
|
Treperi |
Programiranje funkcije je u tijeku. |
|
LED 8 |
|
|
Ne svijetli |
Tijekom normalnog rada označava da funkcija Podređena jedinica nije uključena. |
|
Svijetli |
Tijekom normalnog rada označava da funkcija Podređena jedinica je uključena. |
|
Treperi |
Programiranje funkcije je u tijeku. |
Ugradnja pričuvne baterije za pogon NICE Robus 400
Pričuvna baterija NICE PS124 nije standardno uključena u isporuku pogona, ali se može naknadno naručiti. Upotrebljava se u slučaju nestanka električne energije, kada će se pogon vrata napajati iz nje. Baterija se kontinuirano puni iz električne mreže.
| 1. Izvucite plastični poklopac priključka baterije | 2. Priključite bateriju na priključak i postavite je pokraj upravljačke jedinice |
|---|---|
 |
 |
Ručno deblokiranje pogona NICE Robus RB400
 |
U slučaju nestanka električne energije nećete moći upravljati vratima pomoću daljinskog upravljača. Stoga moguće je deblokirati pogon pomoću ključa za deblokiranje i ručno pomicati vrata: |
| 1. Pomaknite poklopac brave za deblokiranje | 2. Umetnite ključ za deblokiranje i okrenite ga u smjeru kazaljke na satu |
|---|---|
 |
 |
| 3. Izvucite polugu za deblokiranje | 4. Vrata možete pomicati ručno |
 |
 |
Tehničke karakteristike pogona NICE Robus RB400
| Model | NICE Robus RB400 |
|---|---|
| Opis tipa | Elektromehanički motor s reduktorom za automatski rad kliznih vrata u privatnim prostorima. Isporučuje se s upravljačke jedinice NICE RBA3R10, ali bez radijskog prijamnika. |
| Zupčanik | Broj zuba: 15 Modul zuba: 4 Razmak: 12,6mm Promjer podjele: 60mm |
| Okretni moment [Sila] |
12Nm [400N] – potrebno za pokretanje krila |
| Nazivni moment [Nazivna sila] |
6Nm [200N] – potrebno za održavanje krila u pokretu |
| Brzina | 0,34 m/s |
| Nazivna brzina | 0,18 m/s |
| Ograničenje uzastopnih ciklusa | 100 ciklusa/dan (upravljačka jedinica ograničava broj na temelju ograničenja, vidi Odabir pogona) |
| Ograničenje rada | 10 minuta (upravljačka jedinica ograničava vrijeme na temelju ograničenja, vidi Odabir pogona) |
| Vijek trajanja | od 250.000 do 20.000 ciklusa, ovisno o masi i duljini krila te o podešavanju pogona |
| Napajanje | 230V (+10% -15%) 50/60Hz |
|
Potrošnja energije |
250W [1,1A] |
| Razred izolacije | 1 – potrebno je uzemljenje |
| Rezervno napajanje | mogućnost dodatne kupnje i ugradnje rezervnu bateriju NICE PS124 |
| Izlaz za signalnu lampu | za dvije signalne lampe 12V sa žaruljom od 21W (npr. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Izlazni indikator (S.C.A.) | za jednu žarulju od 21V, maks. 4W (izlazni napon +50% -30%), može upravljati malim relejem |
| Izlaz BlueBUS | jedan izlaz za do 15 uređaja BlueBUS |
| Ulaz STOP | za normalno otvorene, normalno zatvorene kontakte i uređaje s konstantnim otporom od 8,2KΩ |
| Ulaz STEP-BY-STEP (P.P., korak-po-korak) | normalno otvoren (zatvaranje kontakta aktivira naredbu „Korak-po-korak") |
| Ulaz OPEN | normalno otvoren (zatvaranje kontakta aktivira naredbu „Otvori") |
| Ulaz CLOSE | normalno otvoren (zatvaranje kontakta aktivira naredbu „Zatvori") |
| Radijski prijamnik | bez prijamnika, priključak „SM” za prijamnike NICE SMXI, NICE OXI i sl. |
| Antenski ulaz | 52Ω za koaksijalni kabel RG-58 (ili sličan) |
| Programske funkcije | 8 funkcija uključivanja/isključivanja (Programiranje razine I.) 8 funkcija koje se mogu podesiti (Programiranje razine II.) |
| Funkcije samoprocjene |
procjena duljine krila (izračun udaljenosti za ubrzavanje i usporavanje, izračun točke djelomičnog otvaranja) |
| Radna temperatura | -20°C do +50°C |
| Uporaba u slanim, kiselim i potencijalno eksplozivnim okruženjima | ne |
| Stupanj zaštite | IP44 |
| Dimenzije | 195×330×277 (š×d×v) |
| Masa | 8kg |
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
