Opis proizvoda Brzi pogon NICE Wingo WG3524 HS
NICE WINGO WG3524HS brzi je samostalni elektromehanički pogon za jedno krilo kućne ograde. Pripada Hi-Speed pogone i ima 24 V DC motor s magnetskim enkoderom. Pri standardnoj montaži otvara se za 90° za otprilike 10 sekundi, bez vremena zaleta i usporavanja. On je nepovratan; u slučaju nestanka struje može se deblokirati ključem. Upravljačka jedinica i sigurnosna dodatna oprema odabiru se zasebno.
Kada odabrati WINGO WG3524HS
Odabir izvršite prema duljini i težini jednog krila, broju ciklusa, otporu šarki, ispuni i izloženosti vjetru. Ograda se mora ručno glatko kretati cijelom putanjom, a nakon zaustavljanja ne smije se sama pokrenuti.
| Duljina jednog krila | Do 3 m, s težinom prema grafikonu. |
|---|---|
| Težina jednog krila | Do 200 kg za kratko krilo; pri 3 m granica je otprilike 100 kg. |
| Rad | Do 30 ciklusa/h pri nazivnoj sili; jedan ciklus obuhvaća otvaranje i zatvaranje. |
| Broj motora | Jedan motor za jedno krilo, dva motora za dvokrilnu ogradu. |

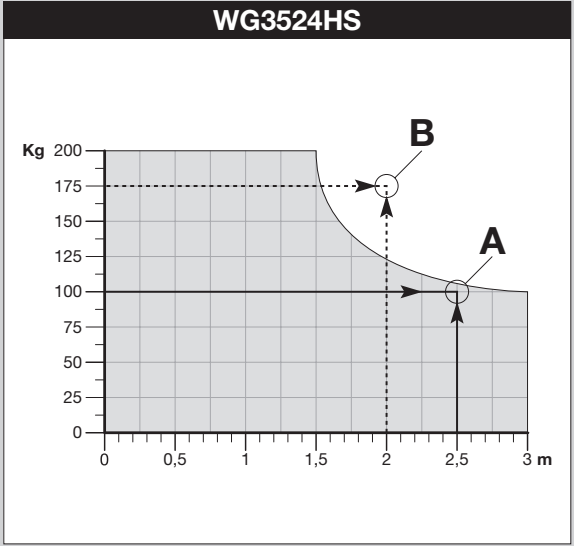

Vodoravna os prikazuje duljinu u metrima, a okomita težinu u kilogramima. Dopušteno je sivo područje. Točka A primjer je odgovarajuće kombinacije, dok je točka B izvan dopuštenog područja. Puno krilo i vjetar mogu ograničiti prikladnost čak i kada su dimenzije unutar propisanih vrijednosti.
Upravljačka jedinica za motor od 24 V
Za ovaj pogon predviđena je NICE MC824HR30 / MCA1R30 vrste MC824H, s podrškom za magnetski enkoder. Upravljačka jedinica napaja se iz 230 V AC, a do motora dolazi 24 V DC. Motor se ne spaja izravno na električnu mrežu. MC824L namijenjena je drugim motorima i ne može se upotrijebiti kao zamjenska jedinica.
Sljedeće spajanje i učenje odnose se na MC824HR30 s 12 prekidača Motor Type. Ako zadržite stariju upravljačku jedinicu, postupite prema oznakama na njezinoj ploči. Potpune postavke nalaze se u zajedničkom priručniku za MC824HR30.

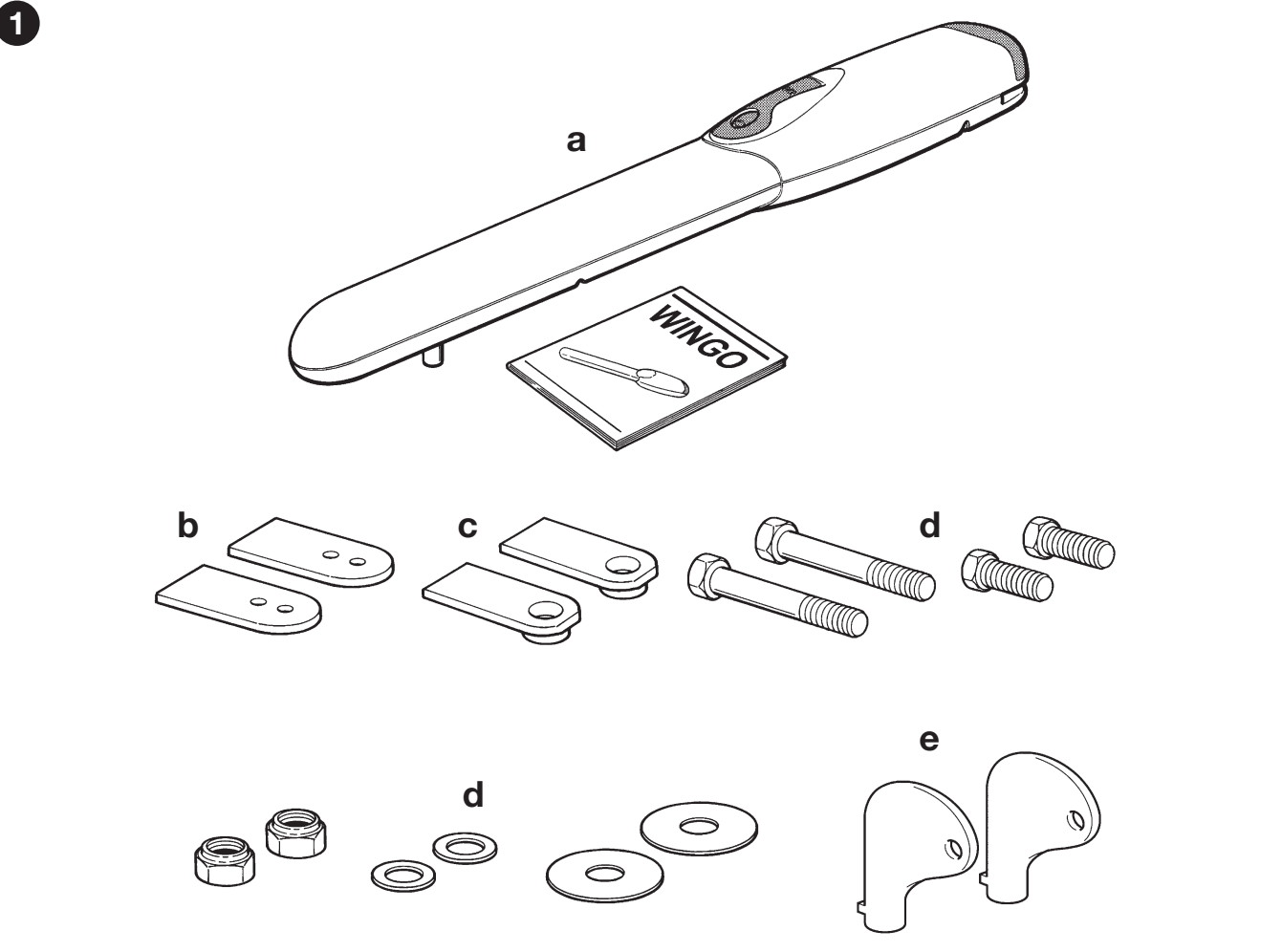

Što sadrži samostalni pogon
Samostalni motor s ključevima za deblokadu, prednjim i stražnjim nosačem, montažnom pločom, spojnim materijalom i unaprijed ugrađenim mehaničkim graničnikom otvaranja. Sidra za određenu podlogu odabiru se prema materijalu stupa ili zida.
Upravljačka jedinica, prijamnik, daljinski upravljači, fotoćelije i signalna svjetiljka nisu uključeni u samostalni motor. Sustav mora imati mehanički određene položaje otvaranja i zatvaranja; za otvaranje može poslužiti podesivi graničnik u pogonu. Kompletnu opremu možete odabrati u kompletu.
Kompleti za jedno ili dva krila
Navedeni kompleti sadrže MC824HR30, prijamnik OXIBD i daljinski upravljač MYGO4. Verzija s fotoćelijama uključuje par EPMB; s dodatnom opremom i signalnu svjetiljku ELDC. Broj motora odgovara broju krila.
| Ograda | Komplet |
|---|---|
| 1 krilo | Osnovni |
| 1 krilo | S dodatnom opremom |
| 1 krilo | S fotoćelijama |
| 2 krila | Osnovni |
| 2 krila | S dodatnom opremom |
| 2 krila | S fotoćelijama |
I. Montaža stražnjeg nosača
Montažu, električno spajanje i ispitivanje mora obaviti kvalificirani tehničar. Prije rada isključite mrežno napajanje i eventualnu rezervnu bateriju. Provjerite čvrstoću krila, šarki i mjesta za pričvršćivanje. Poklopac i mehanizam za deblokadu moraju ostati dostupni tijekom cijelog vijeka trajanja.

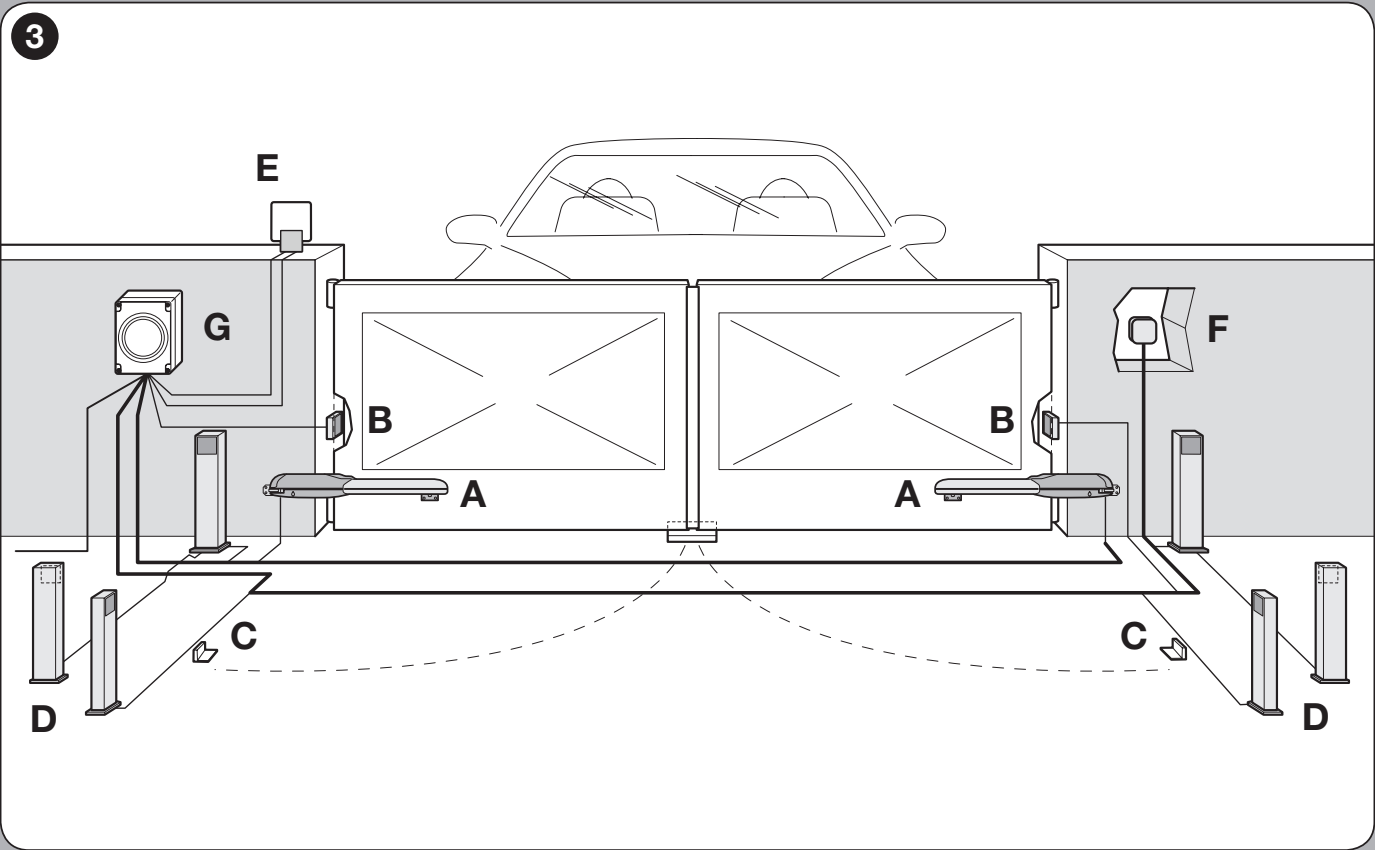

A motori, B fotoćelije, C graničnici otvaranja, D stupovi fotoćelija, E signalna svjetiljka, F upravljački element i G upravljačka jedinica. Broj i položaj sigurnosnih elemenata određuje tehničar prema konkretnoj vratnici.

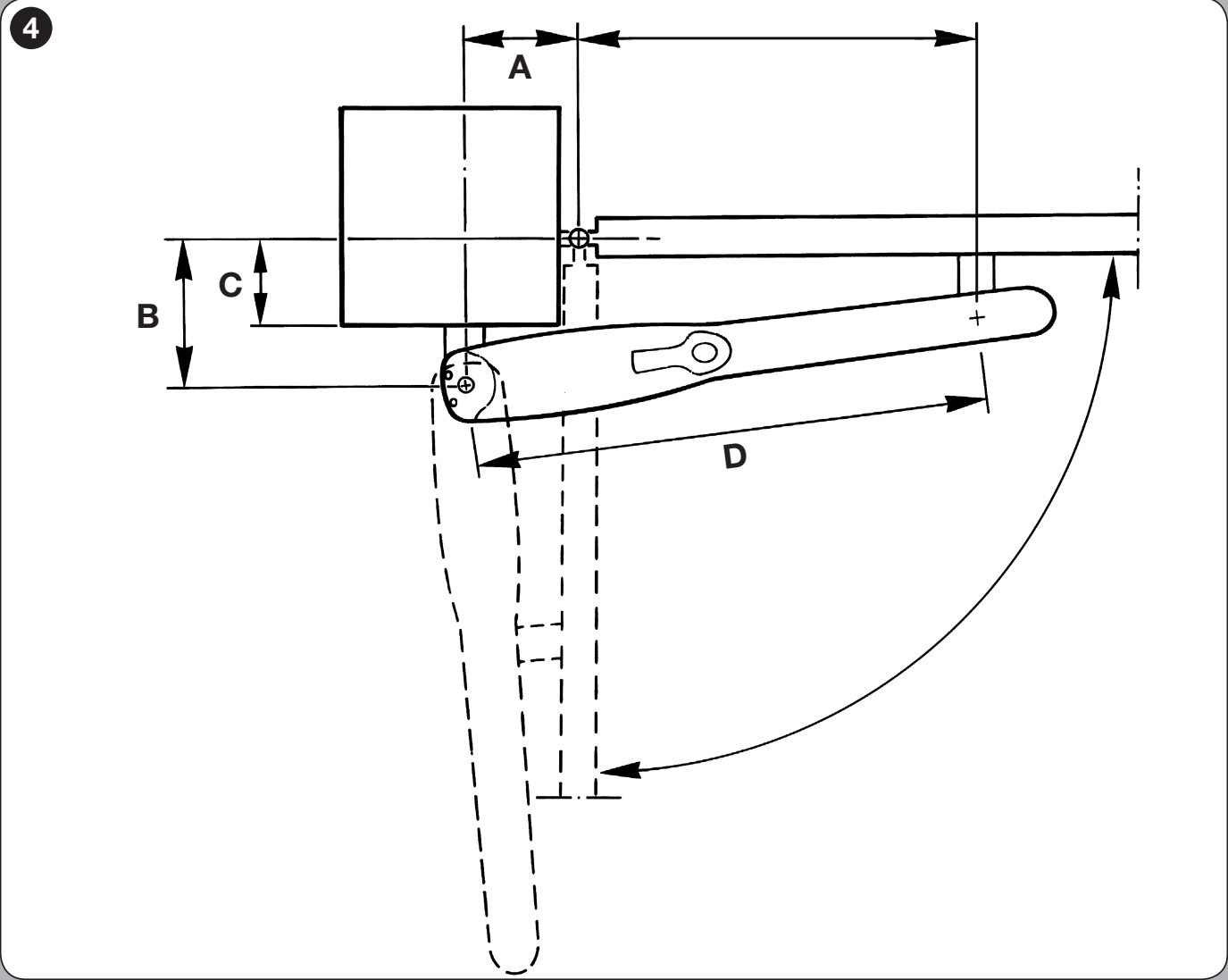

- Izmjerite C, pomak osi šarke od montažne površine prema nacrtu.

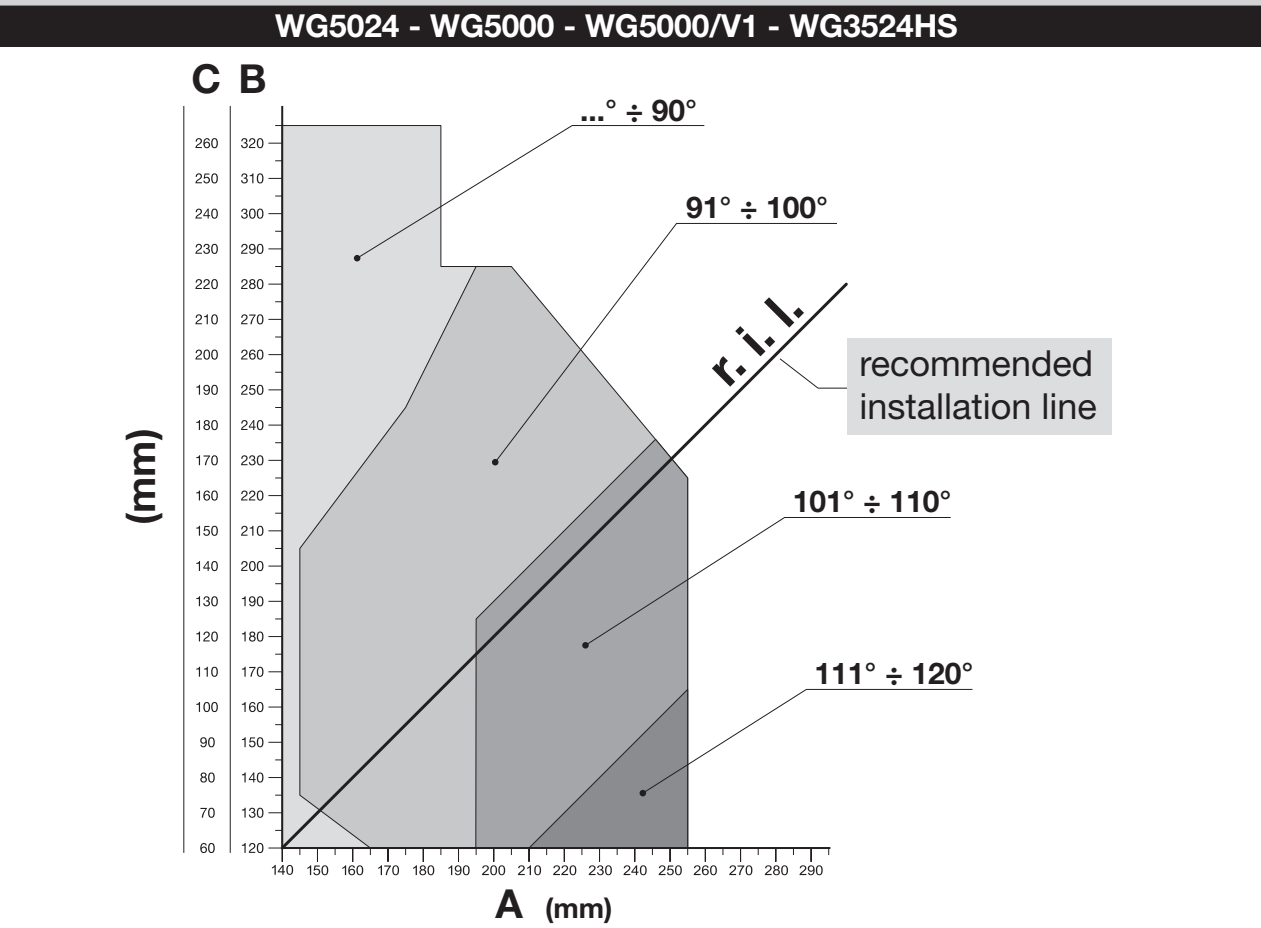

- Na grafu pronađite C i vodoravno očitajte B. Na preporučenoj liniji montaže r.i.l. očitajte ostvarivi kut.
- Iz odabrane točke okomito očitajte A. A i B trebaju biti slični, idealno jednaki. Dimenzije moraju ostati unutar dopuštenog područja grafa.
- Provjerite ima li dovoljno prostora za cijeli hod motora i za položaj prednjeg nosača na nepomičnom dijelu krila.

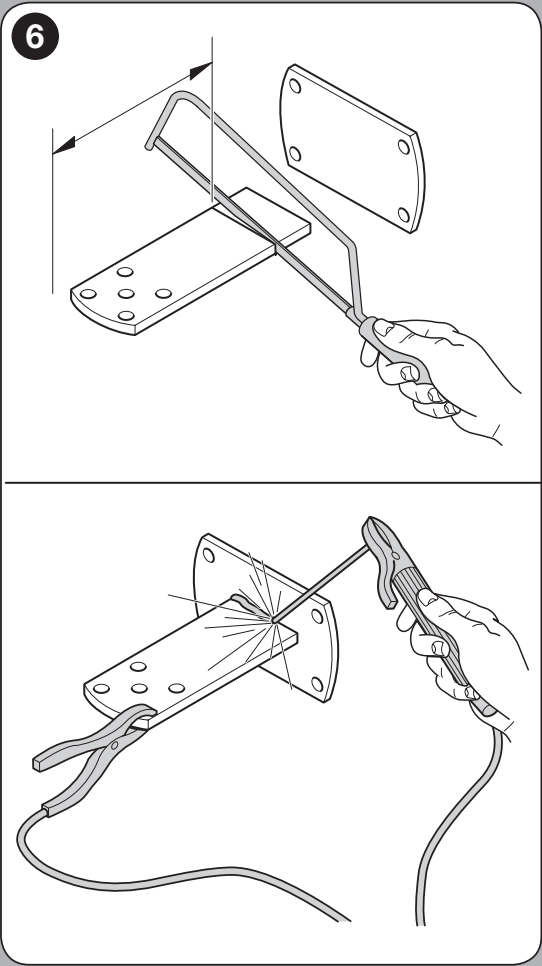

Isporučeni stražnji nosač dugačak je 150 mm. Prema geometriji ga skratite i zavarite na montažnu ploču; ploču pričvrstite odgovarajućim sidrima. Ako vam je potreban veći pomak, odaberite produženi stražnji nosač NICE PLA6. I nakon zamjene moraju se poštovati dimenzije navedene na grafu.

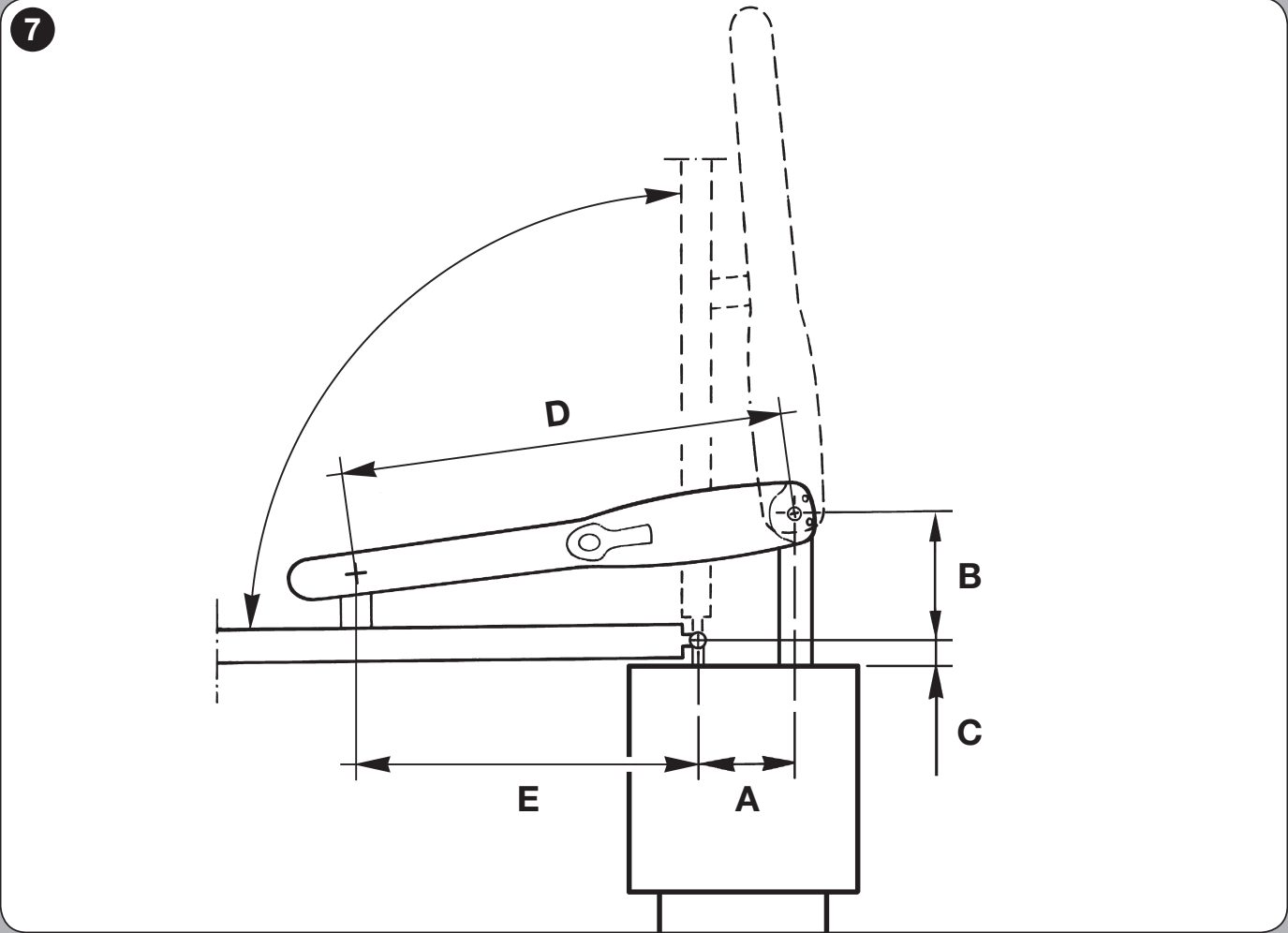

Otvaranje prema van
Za otvaranje prema van upotrijebite geometriju s nacrta u nastavku i produženi stražnji nosač PLA6. Tehničar će provjeriti ima li prostora izvan prolaza, jesu li oba motora pravilno usmjerena te postavke krajnjih položaja. Uobičajene dimenzije za otvaranje prema unutra ne primjenjuju se na ovu montažu.
II. Prednji nosač i dimenzije
Za WG3524HS vrijedi montažna mjera D = 850 mm i odnos E = D − A. D nije hod klipnjače. Prednji nosač zavarite na nepomični dio krila; za pričvršćivanje vijcima namijenjen je NICE PLA8.
| A (mm) | E (mm) |
|---|---|
| 100 | 750 |
| 110 | 740 |
| 120 | 730 |
| 130 | 720 |
| 140 | 710 |
| 150 | 700 |
| 160 | 690 |
| 170 | 680 |
| 180 | 670 |
| 190 | 660 |
| 200 | 650 |
| 210 | 640 |
| 220 | 630 |
| 230 | 620 |
| 240 | 610 |
| 250 | 600 |
| 260 | 590 |
| 270 | 580 |
| 280 | 570 |

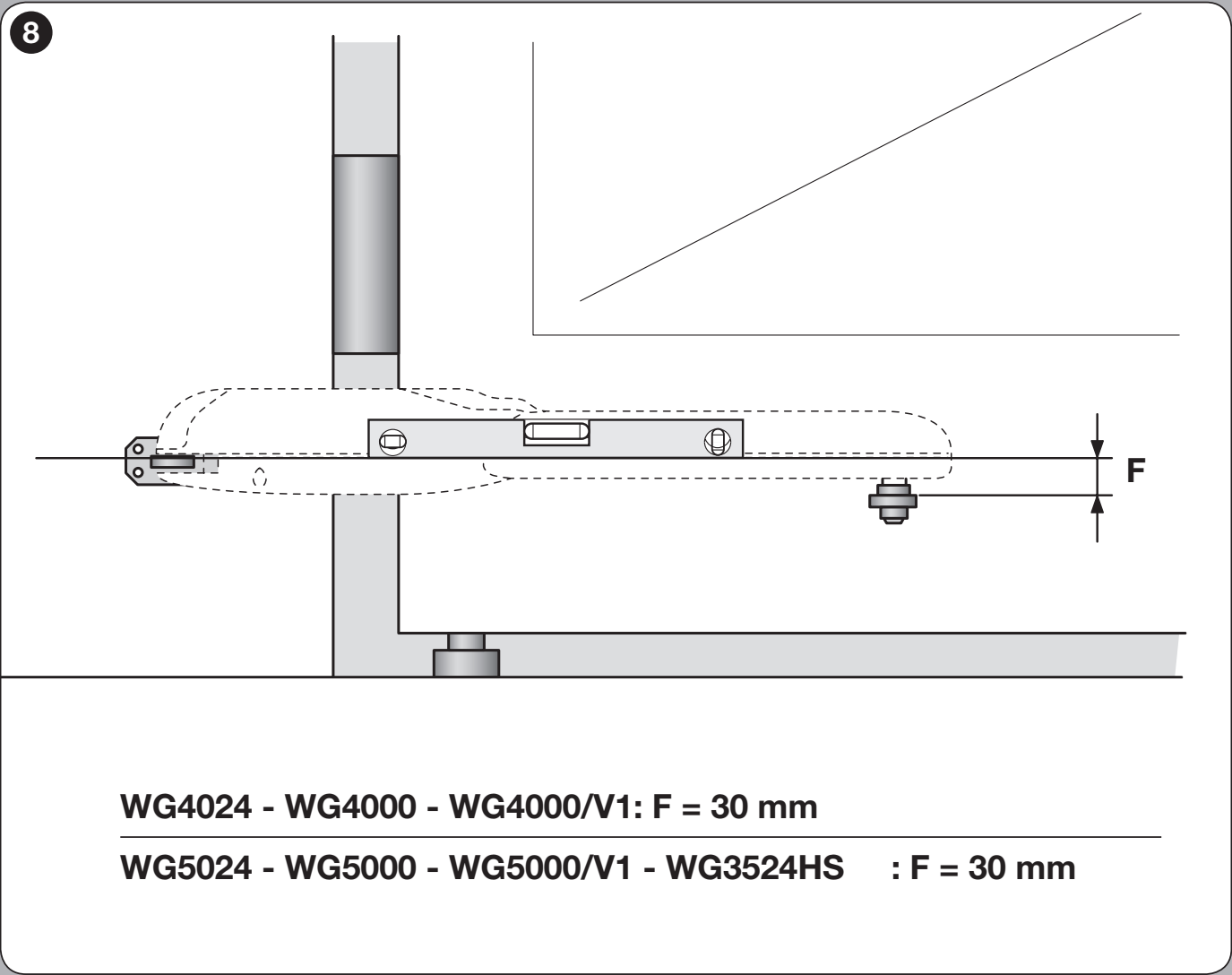

Prednji nosač na krilu nalazi se F = 30 mm niže od stražnjeg nosača. Motor pritom mora biti vodoravan; prije konačnog pričvršćivanja nosača provjerite njegov položaj libelom.

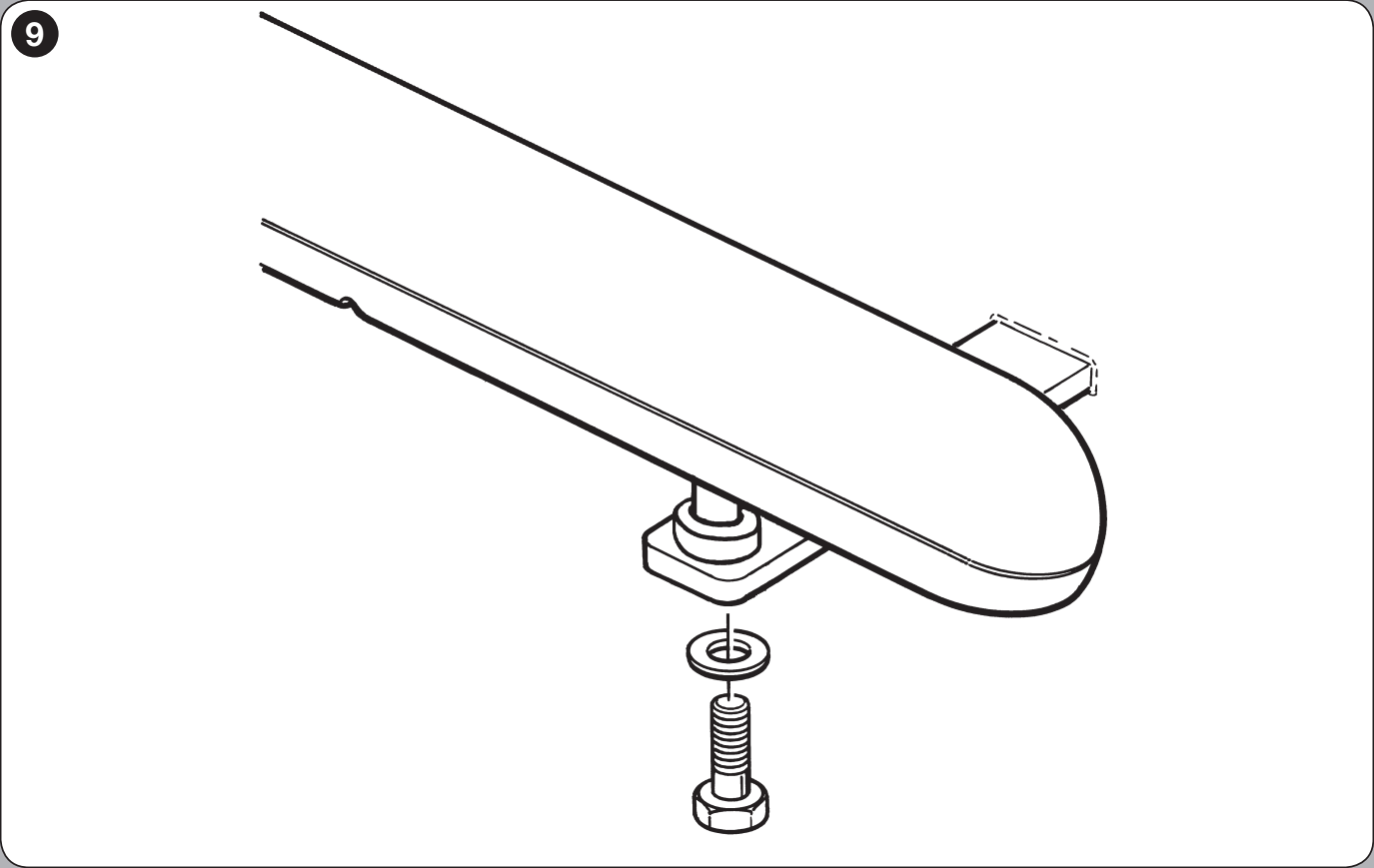

- Motor pričvrstite na stražnji nosač isporučenim vijkom, podloškom i maticom. Zategnite maticu pa je otpustite za približno 1/10 okretaja, kako bi ostao potreban minimalni zazor.

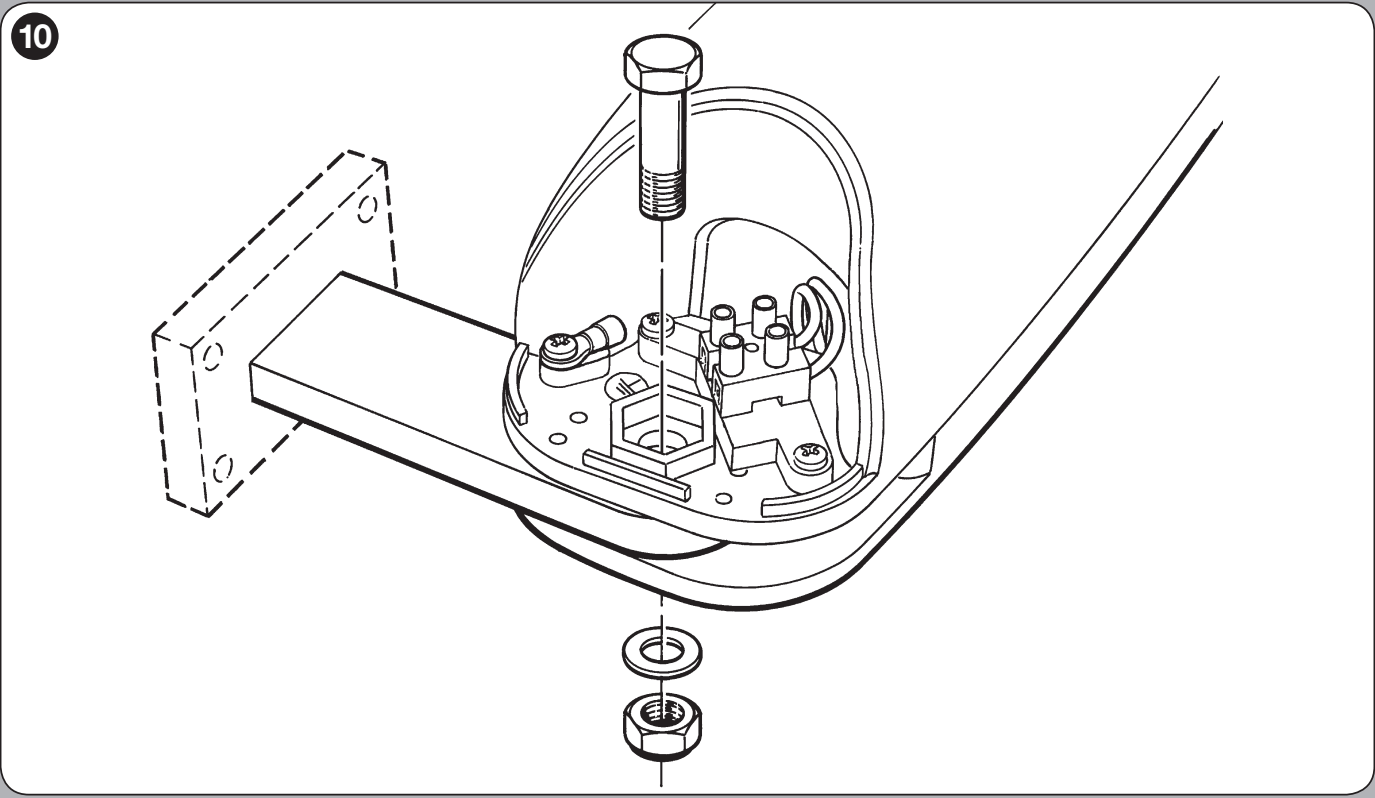

- Prednji dio spojite s nosačem isporučenim dijelovima prema slici.
- Deblokirani motor i krilo ručno isprobajte duž cijelog hoda. Ne smiju zapinjati niti udarati u stup.
III. Mehanički graničnici

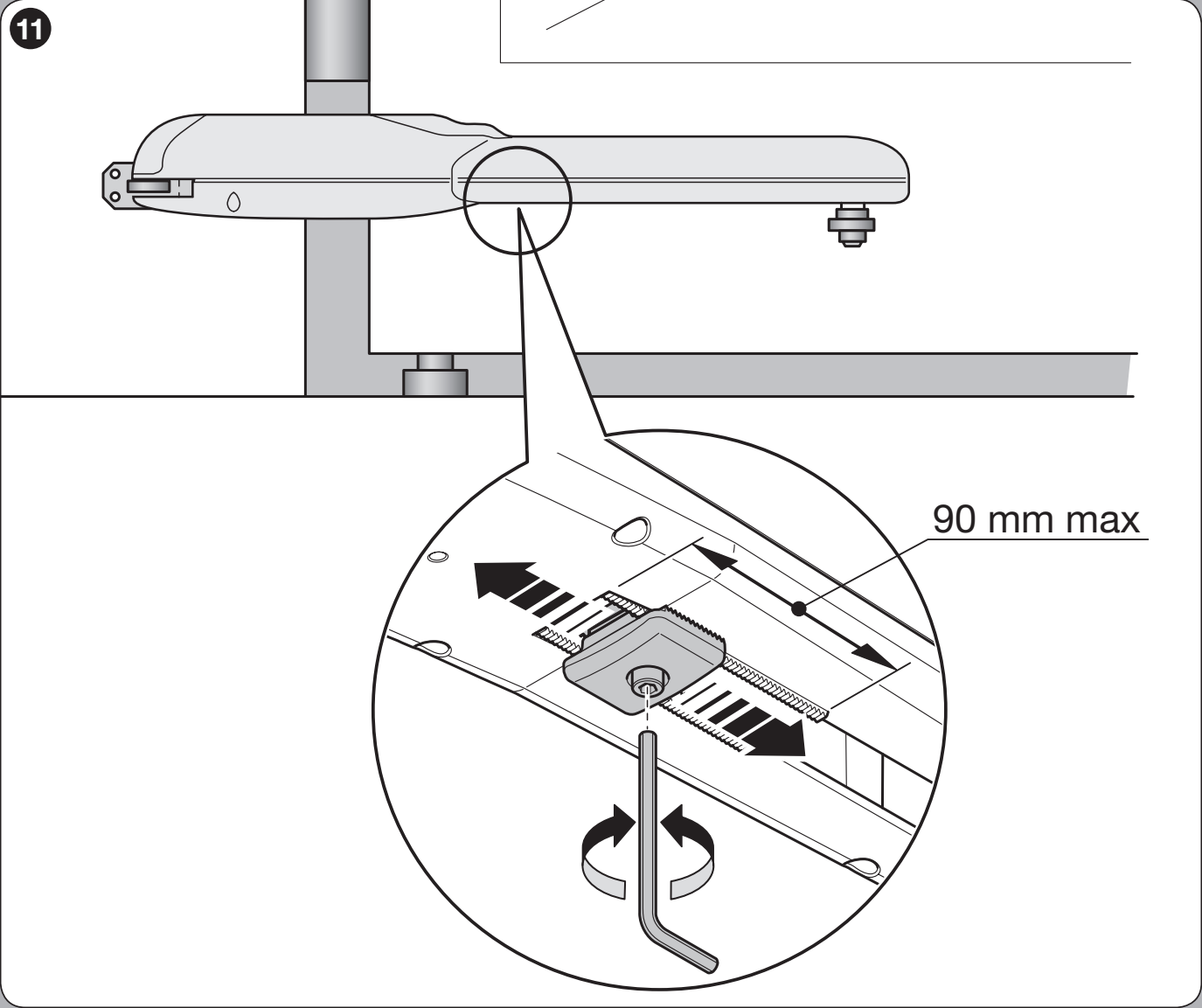

Unaprijed montirani podesivi graničnik u pogonu određuje položaj otvaranja i može zamijeniti zasebni graničnik otvaranja na vratima. Za zatvaranje postavite čvrsti mehanički graničnik vrata. Oba krajnja položaja moraju biti pouzdano ograničena; pri zatvaranju nemojte se oslanjati na kraj hoda klipnjače.
- Dok je napajanje isključeno, deblokirajte pogon i otpustite vijak graničnika.
- Ručno otvorite krilo do željenog položaja.
- Pomaknite graničnik do zatika i zategnite ga. Pridržavajte se mjere 90 mm maks. na detaljnom prikazu. To nije ukupni hod motora, koji iznosi 470 mm.
- Ručno zatvorite krilo, blokirajte motor i tek potom pokrenite učenje krajnjih položaja.

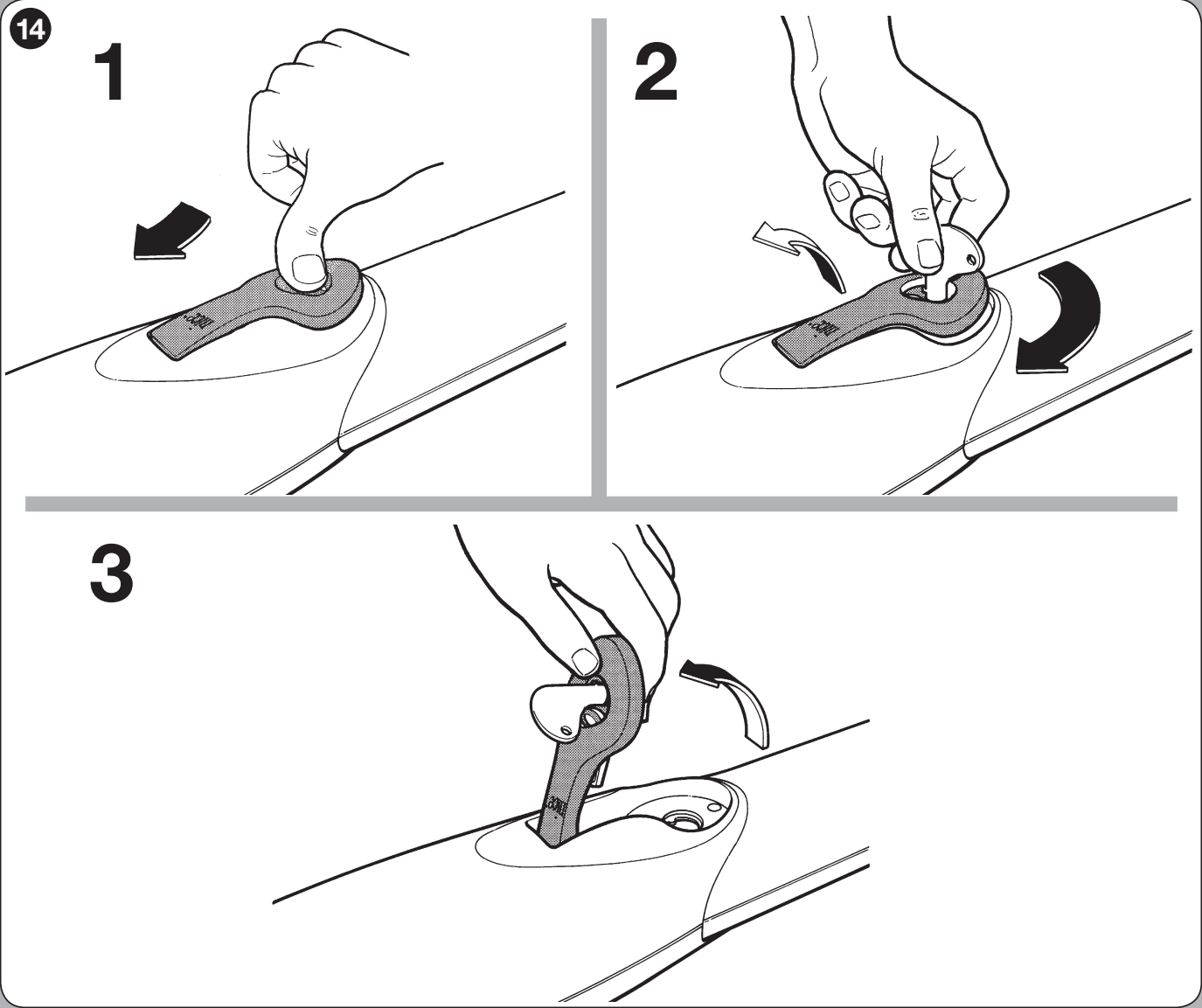

Ručno deblokiranje u slučaju nestanka struje
- Zaustavite vrata, isključite napajanje i osigurajte krilo od samovoljnog pomicanja. Ako imaju električnu bravu, najprije je otključajte.
- Pomaknite poklopac brave, umetnite ključ i okrenite ga u smjeru kazaljke na satu.
- Podignite ručku i pratite njezino kretanje. Krilo se sada može pomicati ručno.
- Za ponovno zaključavanje spustite ručku, okrenite ključ u smjeru suprotnom od kazaljke na satu, izvadite ga i zatvorite poklopac. Prije sljedećeg motornog pomicanja provjerite je li krilo osigurano.
Ako su vrata jedini ulaz na zemljište, pristup deblokiranju osigurajte već tijekom montaže.

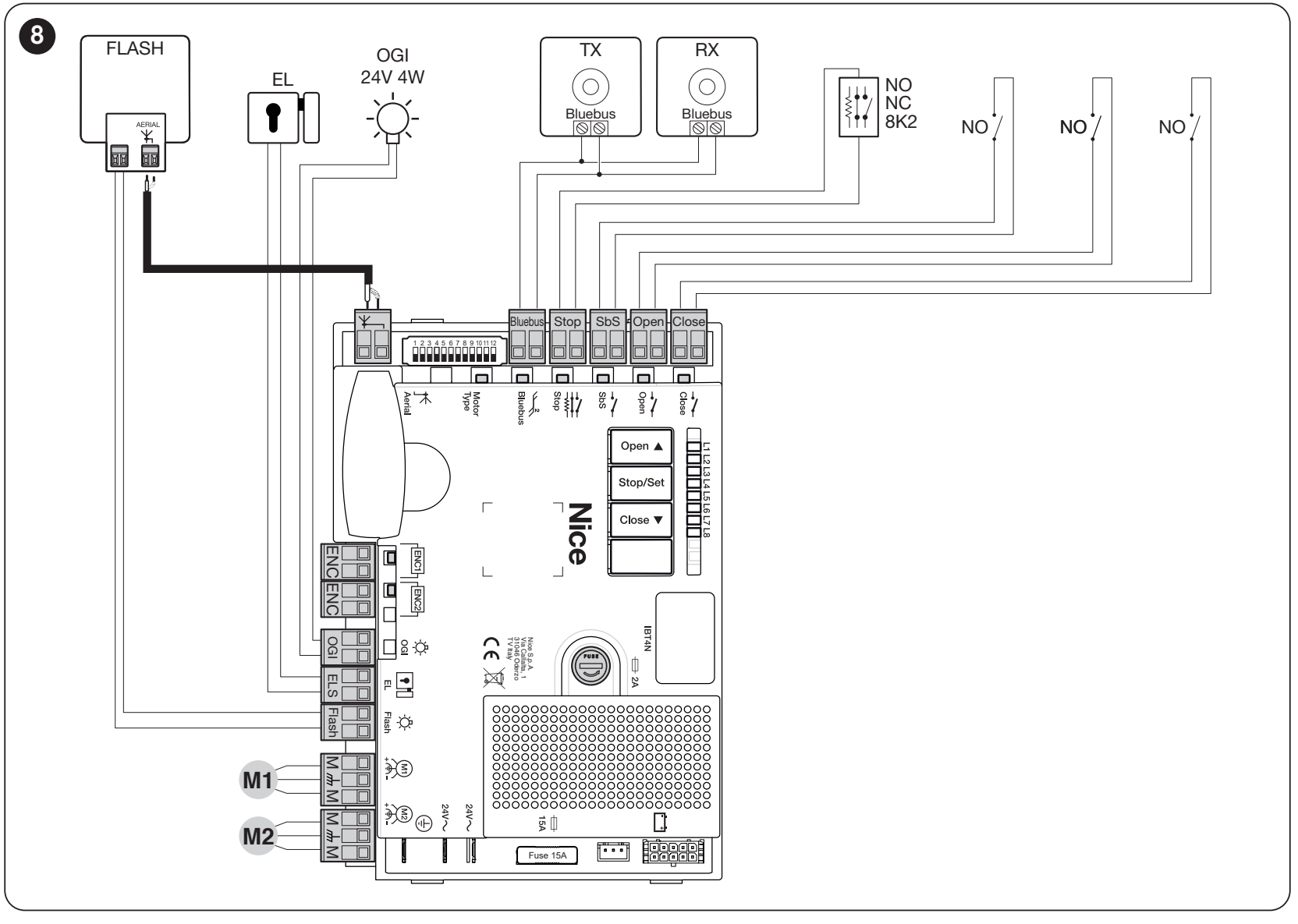

Ožičenje s MC824HR30
Mrežni kabel odvojite od signalnih kabela. Kabele zaštitite od vode i pomicanja, učvrstite ih u uvodnicama i ostavite potrebnu rezervu. Napajanje mora imati odgovarajuću zaštitu i mogućnost potpunog isključenja.
| Krug | Kabel | Maksimalna duljina |
|---|---|---|
| Napajanje centrale 230 V | 3 × 1,5 mm² | 30 m |
| Svaki motor + enkoder | 3 × 1,5 mm² + 2 × 1 mm² ili 5 × 1,5 mm² | 10 m |
| BlueBUS | 2 × 0,5 mm² | 20 m; za duljinu veću od 20 do 40 m 2 × 1 mm² |
| Signalna svjetiljka | 2 × 0,5 mm² | 20 m |
| Ključna sklopka | 2 kabela 2 × 0,5 mm² | 50 m |
| Električna brava | 2 × 1 mm² | 10 m |
| Antena | RG58 | 20 m, preporučeno manje od 5 m |
Pojedinosti, uključujući dulji mrežni kabel, potražite u ožičenju MC824HR30. Boje vodiča provjerite prema konkretnom motoru; vodiči enkodera ne spajaju se na izlaz motora.
Spajanje, polaritet i fotoćelije

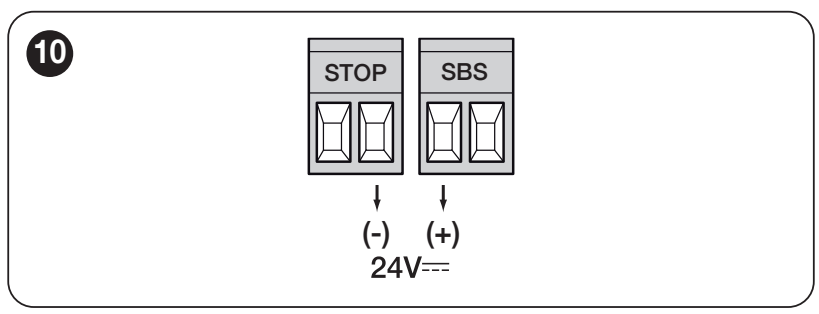

| M1/M2 i ENC1/ENC2 | Svaki motor ima vlastiti priključak za motor i enkoder. M2 se prvi otvara, M1 se prvi zatvara. Jedini motor spaja se na M2/ENC2. |
|---|---|
| Pomoćno napajanje | Lijevi kontakt u paru SbS je + (plus), desni kontakt u paru STOP je − (minus). 24 V DC −30/+50 %, najviše 200 mA. |
| BlueBUS | Dvovodično povezivanje fotoćelija, bez polariteta. Svaki par mora imati ispravnu adresu prema svojoj funkciji. |
| STOP | Učeni sigurnosni ulaz za NO, NC ili 8,2 kΩ; način spajanja odabire se prema uređaju. |
| SbS / OPEN / CLOSE | Beznaponske NO naredbe. Na upravljačke ulaze ne priključuje se vanjski napon. |
| FLASH | 12 V DC / 21 W, odgovarajući ELDC. Položaj +/− provjerite prema oznakama na konkretnom izlazu i signalnoj svjetiljci. |
| ELS / OGI | ELS je 12 V AC / 15 VA, bez +/−. OGI 24 V / 4 W je programabilni izlaz; spajanje mora odgovarati odabranoj funkciji. |
Položaji plusa i minusa odnose se na pomoćno napajanje na navedenim kontaktima; ne služe kao uputa za premošćivanje ulaza. BlueBUS, enkoder i beznaponski kontakti nemaju ovu podjelu na +/−.
Za aktualni sustav upotrijebite, primjerice, fotoćelije EPMB. Druge su mogućnosti EPSB, EPLB i F210B. Bežične EPMOW trebaju sučelje IBW. Spajanje i adrese navedeni su u odjeljku BlueBUS.
Prvo puštanje u rad s MC824HR30
1. Odabir odgovarajućeg motora

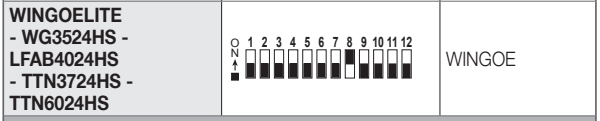

Dok je napajanje isključeno, za WG3524HS postavite Motor Type: DIP 8 ON, ostali DIP 1–7 i 9–12 OFF. Ovo nije postavka funkcija L1–L8.

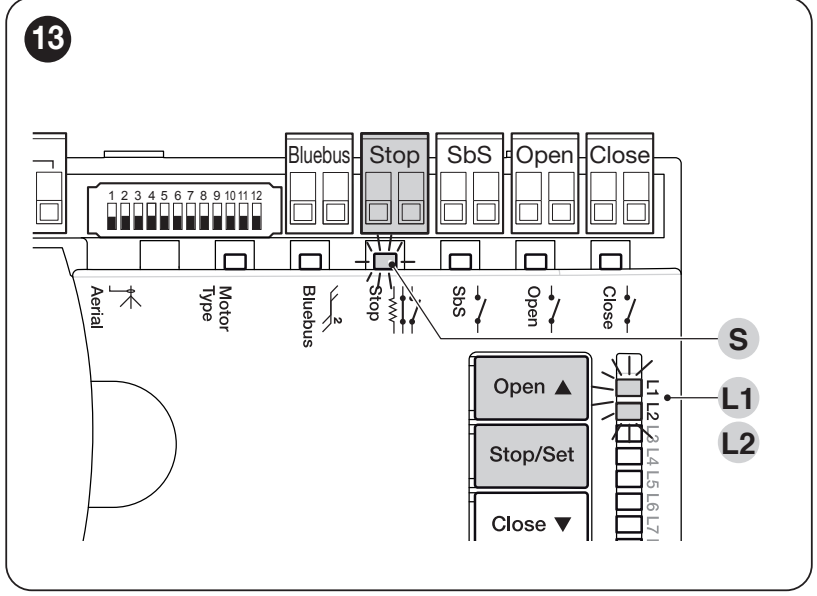

2. Učitavanje uređaja
- Provjerite priključke motora/enkodera, krajnje položaje i funkciju sigurnosnih uređaja. Uključite napajanje.
- Držite Open + Stop/Set. Kad nakon otprilike 3 sekunde L1 i L2 počnu brzo treperiti, otpustite tipke.
- Pričekajte da postupak završi. LED STOP mora svijetliti, a L1/L2 se ugasiti. Nakon promjene sigurnosnog uređaja ponovite postupak učenja.
3. Automatsko učenje položaja
- Držite Stop/Set + Close, sve dok nakon otprilike 5 sekundi L3/L4 ne počnu brzo treperiti. Otpustite tipke.
- Pratite cijeli ciklus: polagano zatvaranje M1, zatim M2, polagano otvaranje M2 i M1 te na kraju brzo zatvaranje obaju krila.
- Ako smjer ili redoslijed nisu ispravni, zaustavite učenje tipkom Open ili Close i odspojite napajanje. Tehničar će ispraviti smjer motora; ako redoslijed nije ispravan, zamjenjuju se motorni i pripadajući enkoderski konektori. Jedan motor ostaje na M2/ENC2.
- Nakon ispravnog završetka L3/L4 se gase. Nakon aktiviranja PHOTO/STOP-a i paljenja L1 uklonite uzrok i ponovite učenje.
Ručno i kombinirano učenje, položaji usporavanja i precizne korekcije opisani su u priručniku za položaje MC824HR30. Prije predaje obavite potpuna ispitivanja, a ne samo jednu uspješnu vožnju.
Postavke i daljinski upravljači
Automatsko zatvaranje, pauzu, brzinu, snagu i ostale funkcije postavite prema uputama za programiranje MC824HR30. Nemojte povećavati snagu umjesto da popravite vrata koja se teško kreću. Nakon promjene ponovite sigurnosna ispitivanja.
Upravljačka jedinica treba radijski prijamnik. Aktualni kompleti imaju OXIBD i MYGO4. Za dvosmjernu komunikaciju s OXIBD-om prikladan je ON3EBD. Može se ostaviti OXI s odgovarajućim upravljačima; OXILR zahtijeva upravljače iz obitelji ONE LR.
Ostale postojeće mogućnosti su INTI2, ON2E, FLO2RE i NICEWAY; odabiru se prema prijamniku i njegovoj obitelji kodova. Sama frekvencija ne jamči kompatibilnost. Uparivanje obavite prema uputama za prijamnik i antenu.
Kod OXIBD-a priključite vanjsku antenu izravno na antenske stezaljke prijamnika. Pazite na oznake središnjeg vodiča i oklopa koaksijalnog kabela; to nije napajanje +/−.
Dodavanje dodatne opreme
| Signalna svjetiljka | ELDC za odgovarajući istosmjerni izlaz. WLT priključuje se samo na napon i funkciju koje podržava njegov priručnik; ne izravno na 230 V. |
|---|---|
| Fotoćelije | EPMB i drugi kompatibilni elementi BlueBUS-a. |
| Nosači | PLA6 za potrebno produljenje stražnjeg pričvršćenja; PLA8 za prednje pričvršćenje vijcima. |
| Servisno sučelje | IBT4N i OVIEW za stručno podešavanje i dijagnostiku. |
Rad u slučaju nestanka struje
MC824HR30 podržava pričuvnu bateriju NICE PSS324. Stariji model PS324 priključuje se preko CABLA11 a za njega funkcija Standby mora biti isključena. Pri odabiru zamjene uvijek navedite točnu oznaku upravljačke jedinice i baterije.
Priključivanje obavljajte dok su mrežno napajanje i baterija odspojeni. Trajanje rada ovisi o stanju baterije i opterećenju vrata. Pojedinosti potražite u uputama za pričuvno napajanje MC824HR30; bez baterije je i dalje dostupno ručno deblokiranje.
Kada vrata ne rade ispravno
| Simptom | Što provjeriti |
|---|---|
| Motor se ne pokreće | Napajanje upravljačke jedinice, je li deblokada osigurana, STOP i fotoćelije; nakon prekida zbog preopterećenja pričekajte da se motor ohladi i uklonite uzrok. |
| Krila se kreću pogrešnim redoslijedom | M2/ENC2 prvi se otvara, M1/ENC1 prvi se zatvara; provjere i preinake obavljajte samo bez napajanja. |
| Zaustavlja se ili mijenja smjer | Prepreka, vjetar, otpor šarki, fotoćelije, graničnici i spoj enkodera. |
| L1/L2 ili L3/L4 trepere | Učitavanje uređaja ili položaja još nije dovršeno; postupite prema odgovarajućoj fazi. |
| Signalna svjetiljka javlja kvar | Dijagnostička tablica MC824HR30 objašnjava broj treptaja i reakciju. |
Resetiranje nije prvi korak pri uobičajenom kvaru. Brisanje postavki zahtijeva ponovno učenje i sigurnosnu provjeru; radijskim daljinskim upravljačima zasebno se upravlja u prijamniku.

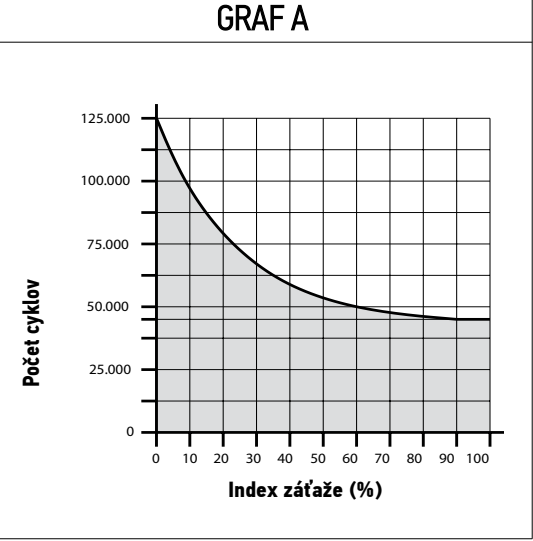

Orijentacijski vijek trajanja
Zbrojite odgovarajuće indekse unutar dopuštenih dimenzija vrata. Ostale utjecaje uračunajte ako se pojavljuju s vjerojatnošću većom od 10 %. Grafikon prikazuje orijentacijski broj ciklusa uz redovito održavanje; ne predstavlja jamstvo ni broj godina.
| Utjecaj | Indeks |
|---|---|
| Krilo mase veće od 100 do 200 kg | 10 % |
| Duljina 1–2 m | 10 % |
| Duljina iznad 2 do 3 m | 20 % |
| Iznad 40 °C / ispod 0 °C ili vlaga iznad 80 % | 20 % |
| Puno ispunjenje krila | 15 % |
| Vjetrovito okruženje | 15 % |
Pri odabiru se uvijek morate uklopiti u graf dopuštene duljine i težine. Indeks vijeka trajanja ne dopušta teže ni dulje krilo.
Ispitivanja, sigurnost i održavanje
Tehničar će provjeriti cijelu putanju, graničnike, deblokadu, fotoćelije, STOP i sile udara. Kod ručnog ispitivanja prema uputama za motor, 390 N je gornja ispitna granica za ručno pomicanje, a ne ciljna postavka sile udara. Predat će upute i pokazati kako sigurno deblokirati sustav.
Provjeru obavljajte najkasnije svakih 6 mjeseci, a pri intenzivnoj upotrebi i češće. Provjeravaju se nosači, vijci, korozija, šarke, stanje i podmazivanje vretena prema uputama, kabeli, graničnici i svi zaštitni uređaji. Prije održavanja isključite napajanje i odspojite bateriju.
Tijekom kretanja nemojte ulaziti u putanju krila. Držite daljinske upravljače izvan dohvata djece i nemojte upravljati vratima bez pogleda na prolaz. Ako u krilu postoje prolazna vrata, njihovo otvaranje mora blokirati pokretanje pogona. U slučaju kvara isključite automatiku i pozovite servis; nemojte premošćivati zaštitne elemente.
Tehnički podaci za WG3524HS
| Model | NICE WINGO WG3524HS |
|---|---|
| Motor | 24 V DC; ne izravno napajanje od 230 V |
| Sila | Maks. 1 500 N, nazivna 650 N |
| Brzina | 0,040 m/s u praznom hodu; približno 10 s / 90° bez ubrzavanja i usporavanja pri standardnoj montaži |
| Priključna snaga / struja | Maks. 120 W / 5 A; nazivna 72 W / 3 A |
| Ciklus | Do 30 ciklusa/h pri nazivnoj sili |
| Hod | 470 mm |
| Stupanj zaštite | IP44 |
| Radna temperatura | −20 do +50 °C |

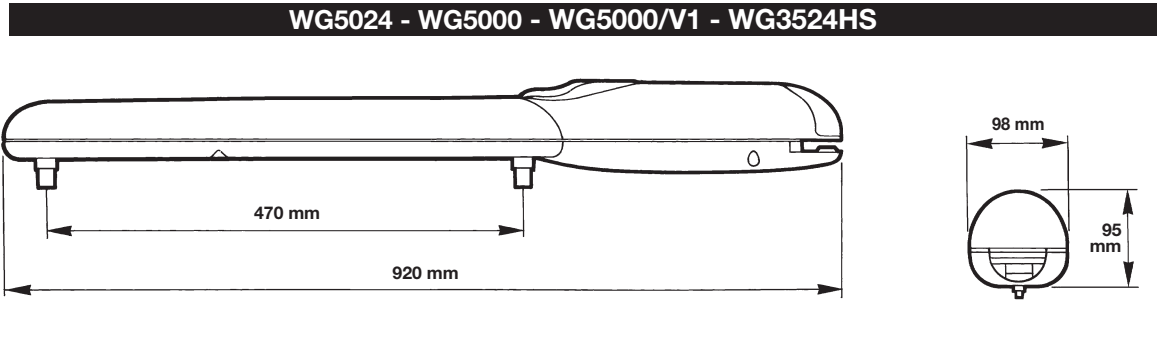

| Dimenzije | 920 × 98 × 95 mm |
| Težina | 6 kg |
Pomoći ćemo vam pri odabiru na temelju dimenzija, težine, ispune, učestalosti upotrebe i položaja šarki. Kontaktirajte nas s tim podacima i fotografijom mjesta montaže.
