Opis proizvoda NICE Moonclever MC824HR30 – nova upravljačka jedinica za 24 V pogone krilnih vrata iz obitelji Toona

Spajanje i podešavanje upravljačke centrale NICE MC824HR30

NICE Moonclever MC824HR30 nasljednik je modela MC824HR10 za jednokrilna i dvokrilna vrata. U kućištu Moonclever nalazi se ploča MCA1R30 (SPMCA1R30). Centrala se napaja s 230 V AC i upravlja kompatibilnim pogonima od 24 V DC s magnetskim enkoderom.

MC824HR30 pripada tipu MC824H. Verzija MC824L koristi druge motore, stoga se odabir pogona i povezivanje enkodera navedeni u nastavku odnose na HR30. Kod dvokrilnih vrata M2 prva se otvaraju, a M1 prva zatvaraju. Kod jednokrilnih vrata motor se spaja na M2.

Brza navigacija
Pogoni i pribor Montaža i ožičenje Stezaljke i povezivanje
Fotokomore BlueBUS Prvo pokretanje Položaji krila
Programiranje Daljinski upravljači i antena Rezervna baterija
Dijagnostika i resetiranje Provjera i održavanje Priručnik PDF

Kompatibilni pogoni i pribor

ŠtoZaštoTip
Signalna svjetiljkaTreperenjem upozorava na kretanje vrata, osobito na izlazima sa slabom preglednošću.
FotokomorePrepoznaju prepreku u prostoru vrata i aktiviraju odgovarajuću sigurnosnu reakciju.
Daljinski upravljačDaljinsko otvaranje i zatvaranje vrata.
PrijamnikPrima naredbe s daljinskih upravljača; u priključak SM ugrađuje se jedan modul.
Servisno programiranjeNapredno podešavanje i dijagnostika centrale.
AntenaPomaže povećati domet radijskog upravljanja.
  • Antena ugrađena u signalnu svjetiljku ELDC.
  • Zasebna NICE ABFKIT; kod OXIBD koaksijalni kabel spaja se izravno na prijamnik.
TipkovnicaOmogućuje zadavanje naredbe kodom bez daljinskog upravljača.
Ključna sklopkaUpravljanje vratima ključem s fiksnog mjesta.
Rezervna baterijaOmogućuje kretanje vrata i u slučaju nestanka električne energije.

Centrala je namijenjena pogonima od 24 V s magnetskim enkoderom. Odaberite konkretan motor iz sljedeće tablice i postavite njegov tip pomoću DIP-prekidača prije učenja putanje.

Skupina Modeli koje proizvođač navodi za MC824H
Toona TO4024, TO5024, TO5024I, TO7024
Toona Hi-Speed TO5024HS, TO6024HS
Hyppo HY7024, HY7124
Podzemni pogoni MFAB3024, LFAB4024, BFAB5024
Ostali brzohodni pogoni MFAB3024HS, LFAB4024HS, WG3524HS, TTN3724HS, TTN6024HS
Ostali kompatibilni modeli MB4024, MB5024, XFAB2124, METROELITE, WINGOELITE

Ako se komercijalni naziv razlikuje ili je riječ o starijem motoru, provjerite njegovu punu oznaku. Podešavanje DIP-prekidača potražite u odjeljku Odabir tipa motora.

Montaža centrale i ožičenje

Pričvrstite kutiju na čvrstu okomitu površinu tako da njezin donji rub bude najmanje 40 cm iznad tla. Spriječite ulazak vode kroz kabelske trase. Prema proizvođaču, bočni ulaz za kabel namijenjen je isključivo zaštićenom unutarnjem prostoru; na otvorenom upotrijebite pripremljene donje ulaze s odgovarajućim kabelskim uvodnicama.

Namjena Kabel i maksimalna duljina
Napajanje upravljačke jedinice 3 × 1,5 mm²; do 30 m. Za duljine veće od 30 m proizvođač navodi 3 × 2,5 mm² i uzemljenje kod automatike.
Svaki motor 3 × 1,5 mm²; do 10 m.
Enkoder svakog motora 2 × 1 mm²; do 10 m. Motorni kabel i kabel enkodera mogu se, prema priručniku, zamijeniti jednim kabelom 5 × 1,5 mm².
BlueBUS 2 × 0,5 mm²; do 20 m. Za 20–40 m upotrijebite 2 × 1 mm².
Signalna lampica 2 × 0,5 mm²; do 20 m.
Antena Koaksijalni kabel RG58; do 20 m, preporučena duljina manja od 5 m.
Ključna sklopka 2 kabela 2 × 0,5 mm² ili jedan 4 × 0,5 mm²; do 50 m.
Električna brava 2 × 1 mm²; do 10 m.

Presjeci vrijede za navedene duljine. Za dulje trase odaberite kabel prema stvarnoj duljini, načinu polaganja i napojnom krugu.

Stezaljke i shema spajanja MC824HR30

Prije izmjene spajanja isključite mrežno napajanje i pričuvnu bateriju. Slijedite oznake izravno na ploči MC824HR30; numeriranje stezaljki drugih upravljačkih jedinica ne vrijedi ovdje.

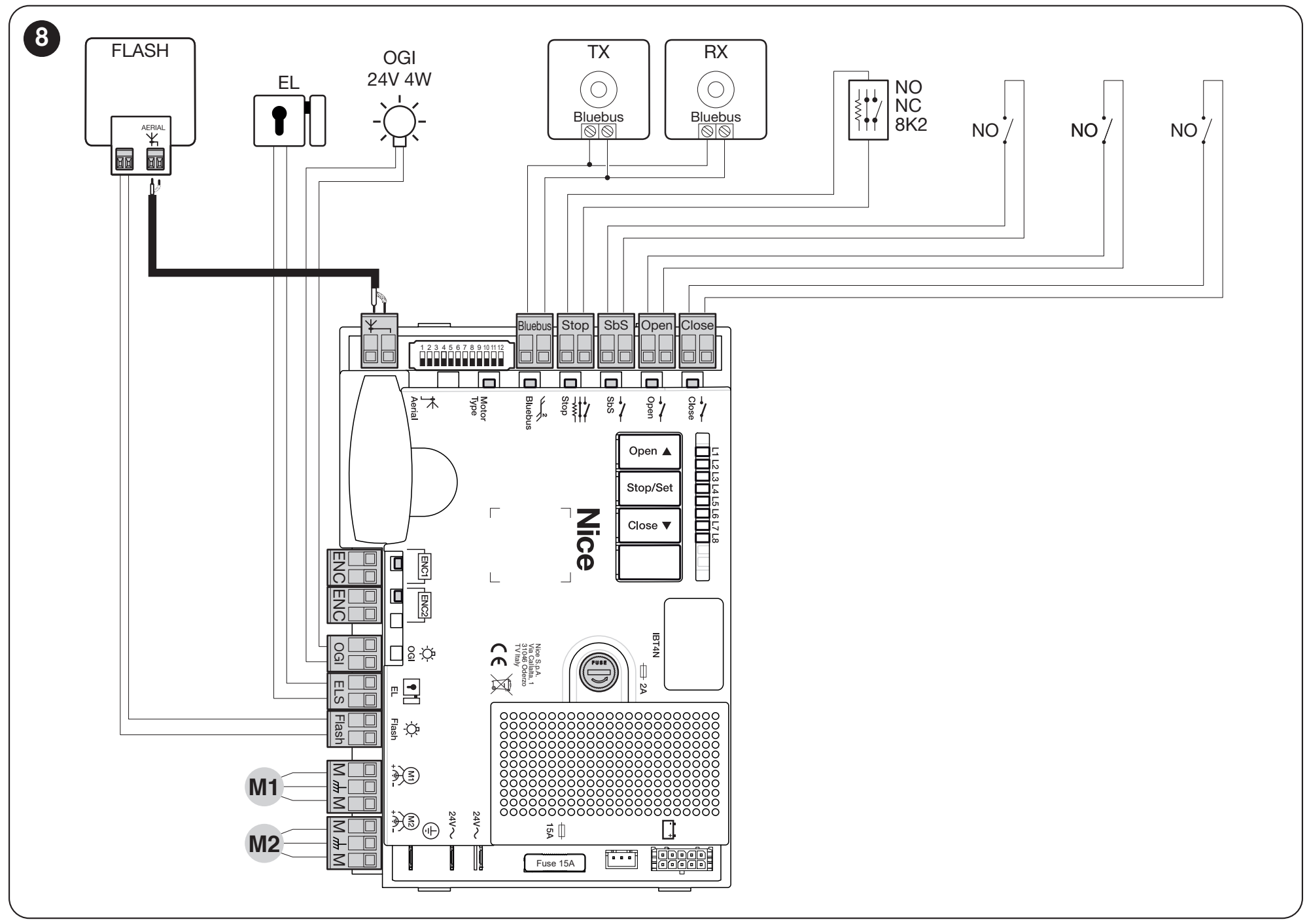

Shema MC824H s motorima M1 i M2, enkoderima i fotoćelijama BlueBUS

TX i RX na shemi su fotoćelije BlueBUS. Spajanje antene na ploču odnosi se na OXI; kod OXIBD antena se spaja izravno na prijamnik, kao što je prikazano u odjeljku o radiju. Kliknite sliku za povećanje.

Stezaljka Namjena
L / N / PE Mrežno napajanje 230 V AC i zaštitno uzemljenje prema oznakama na dijelu za napajanje. Ne spaja se na niskonaponske ulaze.
M1 + ENC1 Motor krila koje se pri zatvaranju prvo pokreće i njegov enkoder.
M2 + ENC2 Motor krila koje se pri otvaranju prvo pokreće i njegov enkoder. Kod jednokrilnih vrata spojite motor na M2, a M1 ostavite slobodan.
FLASH Izlaz za signalnu lampicu; u načinu rada signalne lampice 12 V DC, maks. 21 W. Proizvođač navodi NICE ELDC. To nije izlaz od 230 V.
ELS Izlaz za električnu bravu 12 V AC, maks. 15 VA. Ako se funkcija promijeni u rasvjetu, mijenjaju se i električni parametri izlaza.
OGI Indikator otvorenih vrata: 24 V, maks. 4 W; napon može varirati od −30 do +50 %.
BlueBUS Dvije žice za napajanje i komunikaciju kompatibilnih uređaja; spajanje paralelno, bez obzira na polaritet.
STOP Sigurnosni ulaz za NO, NC ili 8,2 kΩ. Uređaj tijekom programiranja zapamti spojeno stanje; njegova promjena uzrokuje zaustavljanje i kratko kretanje unatrag.
SbS / OPEN / CLOSE Upravljački ulazi za beznaponske NO kontakte: korak-po-korak, otvaranje i zatvaranje. Nemojte dovoditi vanjski napon na te ulaze.
24 V DC za dodatne uređaje Minus (−) je desna stezaljka para STOP, a plus (+) lijeva stezaljka para SbS, gledano prema priključnim stezaljkama s oznakama STOP i SbS. Ukupna potrošnja najviše 200 mA. Ovo napajanje ostaje dostupno i u stanju pripravnosti; stezaljke BlueBUS zasebne su i bez polariteta.
SM / IBT4N Priključak za utični prijamnik / priključak servisnog sučelja. Pribor priključujte kada je napajanje isključeno.

Motori i enkoderi

Svaki enkoder mora biti povezan s odgovarajućim motorom. Na dvovodičnom ulazu ENC polaritet nije važan. Ako se tijekom programiranja pokaže da je redoslijed krila zamijenjen, uz motore treba zamijeniti i njihove enkodere. Zaštitni vodič ne smije se zamijeniti s motornim vodičima.

Tipkalo i ključna sklopka

Za uobičajeno upravljanje spojite NO kontakt na par stezaljki SbS. Kod sklopke NICE EKS upotrijebite kontakte C i NO odabranog mikroprekidača. Slijed naredbi određuje parametar L2 u drugoj razini. Zasebne naredbe mogu se dovesti na OPEN i CLOSE. Funkcija L7 u prvoj razini može promijeniti ulaz CLOSE u ulaz za djelomično otvaranje.

Ulaz STOP

Više NO kontakata spaja se paralelno, a više NC kontakata serijski. Kombinacije sa sigurnosnim rubovima od 8,2 kΩ imaju vlastitu shemu spajanja, ovisno o vrsti ruba. Ako STOP signalizira kvar, provjerite kontakt i vod umjesto da trajno premostite ulaz.

Fotoćelije BlueBUS

Za osnovni par upotrijebite kompatibilni odašiljač TX i prijamnik RX, primjerice NICE EPMB. Oba se spajaju dvjema žicama paralelno na BlueBUS. To nisu relejne fotoćelije s kontaktima COM/NC; spajanje EPM-a ili BF-a s druge upravljačke jedinice ne vrijedi ovdje.

  1. Postavite TX i RX jedan nasuprot drugome, u skladu sa zaštićenom zonom.
  2. Postavite adresne premosnike prema željenoj funkciji. TX i RX jednog para moraju imati istu adresu, a sljedeći par mora imati drugu.
  3. Spojite obje žice BlueBUS-a; polaritet nije važan.
  4. Pokrenite učenje spojenih uređaja i ispitajte svaki par dok se vrata kreću.
Adresa Reakcija upravljačke jedinice MC824H
FOTO / FOTO II Zaštita pri zatvaranju: zaustavljanje i promjena smjera kretanja.
FOTO 1 / FOTO 1 II Pri zatvaranju zaustavljanje i promjena smjera; pri otvaranju zaustavljanje, a nakon oslobađanja zrake nastavak kretanja.
FOTO 2 / FOTO 2 II Zaštita pri otvaranju: zaustavljanje i promjena smjera kretanja.
FOTO 3 Ova se konfiguracija ne upotrebljava za MC824H.

Točan položaj premosnika odredite prema oznakama na konkretnim fotoćelijama. Nakon dodavanja, uklanjanja ili zamjene uređaja ponovite učenje spojenih uređaja.

Prvo pokretanje i učenje putanje vrata

1. Odaberite tip motora

Dok je napajanje isključeno, postavite birač prema točnom modelu pogona. Dovršite postavljanje prije učenja mehaničkih graničnika. Upotrijebite samo kombinaciju koju navodi proizvođač.

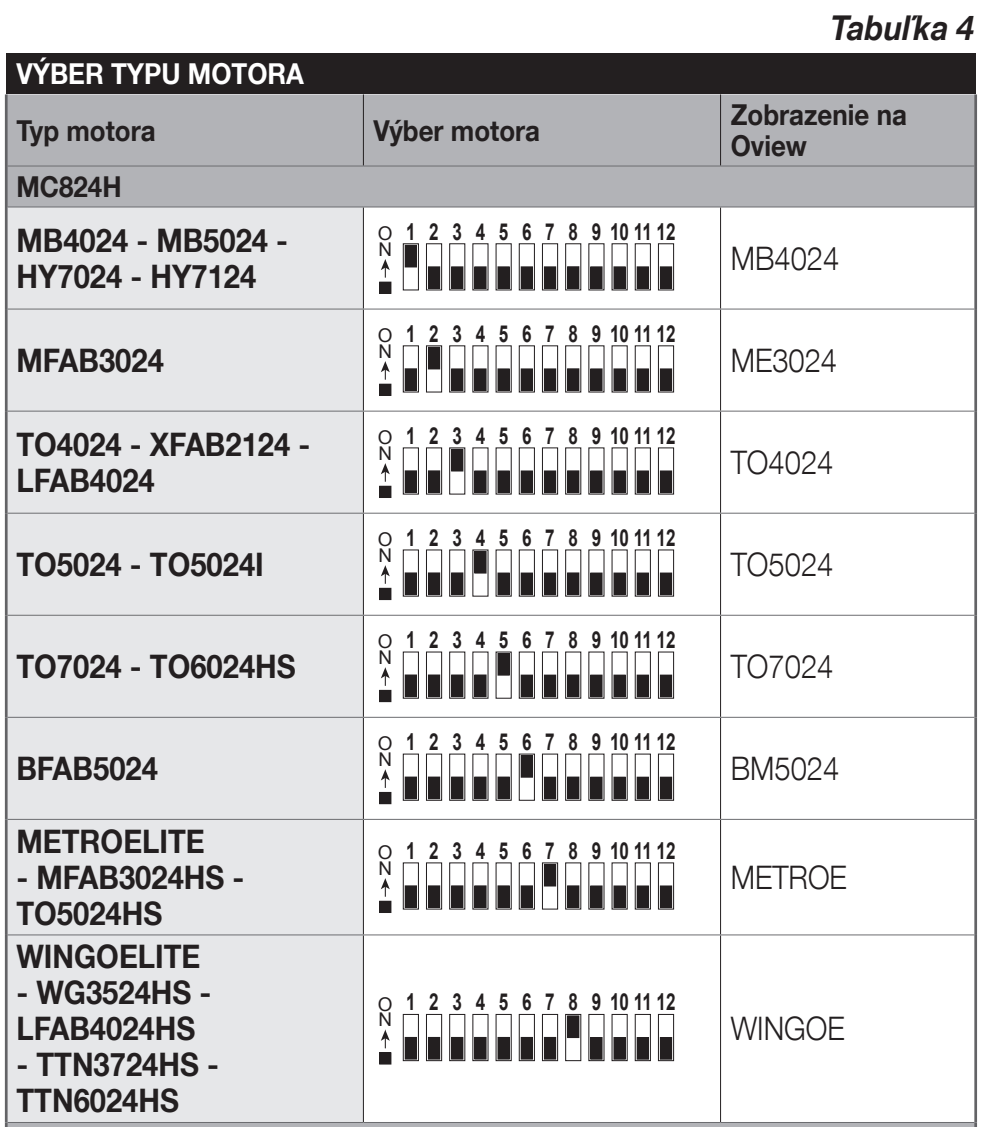

Postavljanje prekidača prema tipu motora MC824H

Na slici su prikazane postavke motora za MC824H. Položaj prekidača određujte prema oznaci ON na slici i na biraču upravljačke jedinice. Kliknite sliku za povećanje.

2. Provjerite mehaniku i prvo uključivanje

Provjerite graničnike, slobodno kretanje i blokadu pogona prema njihovim uputama. Nakon uključivanja LED BlueBUS treba redovito treperiti približno jednom u sekundi, LED TX/RX fotoćelija trebaju treperiti, a signalna svjetiljka treba biti ugašena. U slučaju odstupanja odspojite napajanje i provjerite ožičenje.

3. Pokrenite prepoznavanje priključenih uređaja

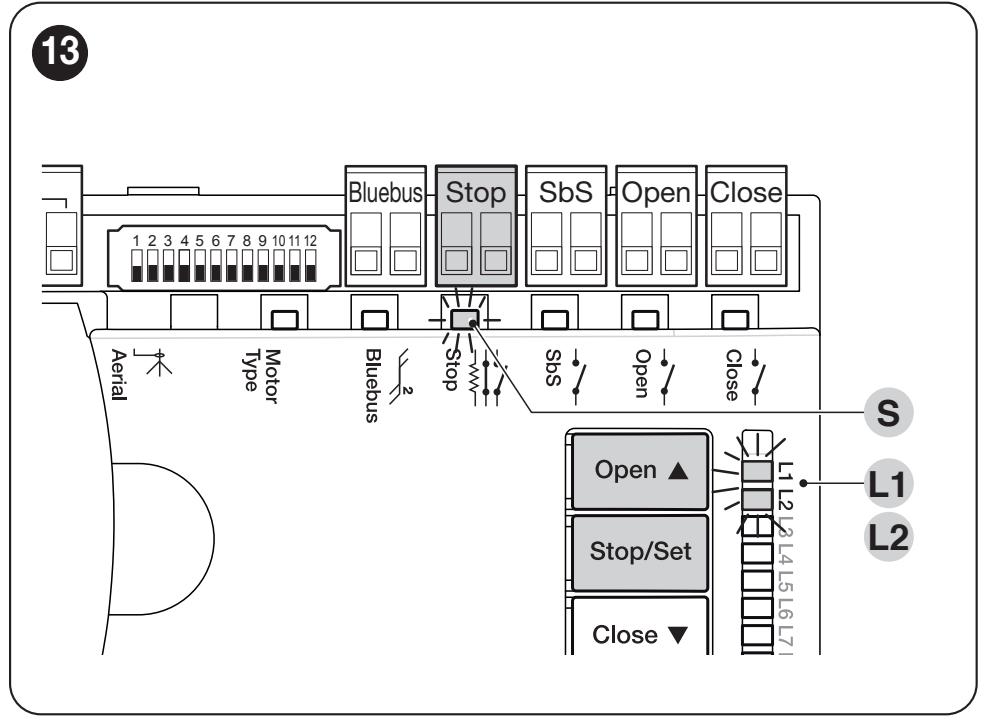

Tipke Open i Stop/Set, LED L1 i L2 te LED STOP

Tipke i indikatori koji se upotrebljavaju pri prepoznavanju uređaja BlueBUS i STOP. Kliknite za povećanje slike.

  1. Pritisnite i držite Open ▲ + Stop/Set.
  2. Kad L1 i L2 počnu brzo treperiti, nakon približno 3 sekunde, otpustite tipke.
  3. Pričekajte da postupak završi. LED STOP treba svijetliti, a L1 i L2 trebaju se ugasiti. L3 i L4 mogu signalizirati da još treba pokrenuti prepoznavanje putanje.

Ova je faza potrebna čak i ako na BlueBUS ili STOP nije priključen nijedan uređaj.

4. Automatski pokrenite prepoznavanje mehaničkih graničnika

  1. Pritisnite i držite Stop/Set + Close ▼.
  2. Otpustite tipke tek kad L3 i L4 počnu brzo treperiti, nakon približno 5 sekundi. Ranije otpuštanje, kad treperi L1, odnosi se na ručno prepoznavanje.
  3. Provjerite slijed pokreta: polagano zatvaranje M1, polagano zatvaranje M2, polagano otvaranje M2 i M1 do graničnika te naposljetku brzo zatvaranje oba krila.
  4. Nakon uspješnog završetka L3 i L4 će se ugasiti. Isprobajte zasebno otvaranje i zatvaranje pomoću tipki.

Ako smjer ili redoslijed nisu ispravni: zaustavite postupak tipkom Open ili Close. Prije popravljanja ožičenja odspojite sve izvore napajanja. Ako su krila zamijenjena, ispravite M1/M2 i odgovarajući ENC; ako je smjer obrnut, zamijenite samo žice motora prema izvornoj shemi. Zatim ponovite postupak prepoznavanja. Aktiviranje fotoćelije ili STOP-a prekida postupak prepoznavanja.

Za ponavljanje postupka prepoznavanja nije potrebno preventivno brisati cijelu memoriju.

Ručno fino podešavanje položaja krila

Ako automatsko prepoznavanje ne odgovara geometriji vrata, položaje je moguće fino podesiti ručno. Mješoviti način rada nastavlja se na prethodno automatsko prepoznavanje i fino podešava odabrane međupoložaje; mehanički krajnji položaji 0 i 1 pritom ostaju sačuvani.

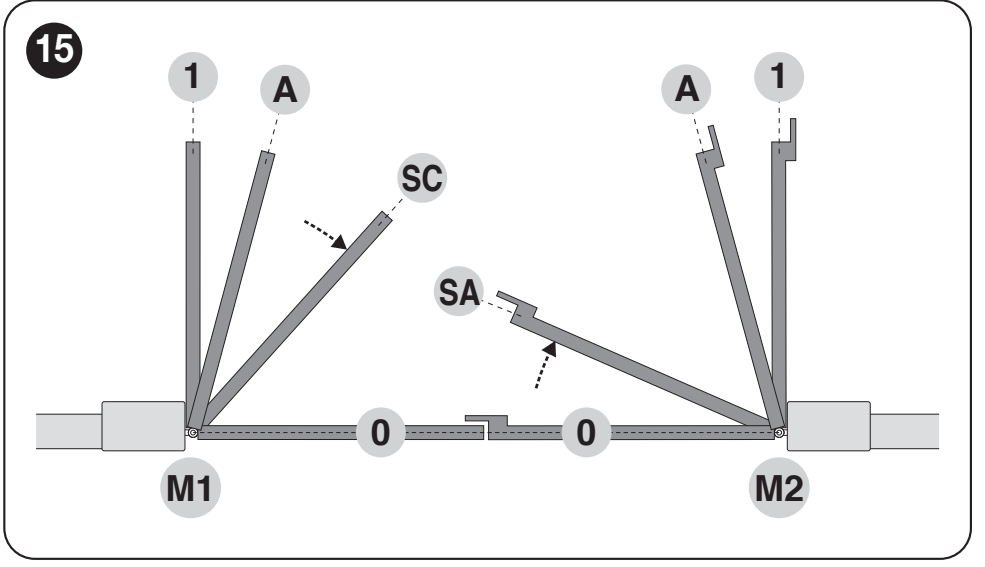

Položaji 0, 1, A, SA i SC za krila kojima upravljaju motori M1 i M2

SA i SC određuju slijed kretanja krila; A je željeni otvoreni položaj. Kliknite za povećanje slike.

LED indikatori pri ručnom prepoznavanju Položaj
L1 Zatvoreni mehanički graničnik M1 (0).
L2 Zatvoreni mehanički graničnik M2 (0).
L3 SA: položaj M2 nakon kojeg M1 kreće pri otvaranju.
L4 Željeni otvoreni položaj A motora M1.
L5 Željeni otvoreni položaj A motora M2.
L6 SC: položaj M1 nakon kojeg se M2 počinje zatvarati pri zatvaranju.
L7 Otvoreni mehanički graničnik M1 (1).
L8 Otvoreni mehanički graničnik M2 (1).

Ulazak u ručno prepoznavanje: držite Stop/Set + Close i otpustite kad L1 počne treperiti, nakon približno 3 sekunde. Kratkim pritiskom na Open/Close odabire se položaj, a držanjem se pokreće odgovarajući motor. Položaj spremite držanjem tipke Stop/Set najmanje 3 sekunde; zatim prijeđite na sljedeći. Između koraka smije proći najviše 10 sekundi.

Kod jednokrilnih vrata preskaču se položaji koji se ne upotrebljavaju. Postupajte redoslijedom LED indikatora iz tablice i spremajte samo položaje priključenog motora M2.

Programiranje funkcija i parametara

Tipkama Open ▲ i Close ▼ odabire se stavka, a tipkom Stop/Set potvrđuje ili mijenja postavka. Razina I uključuje funkciju; razina II postavlja njezinu vrijednost. Primjerice, L1 na prvoj razini uključuje automatsko zatvaranje, dok L1 na drugoj razini određuje trajanje pauze.

Razina I – uključivanje i isključivanje

  1. Dok vrata miruju, držite Stop/Set dok L1 ne počne treperiti, a zatim otpustite tipku.
  2. Tipkama Open/Close odaberite željeni LED indikator.
  3. Kratkim pritiskom na Stop/Set promijenite stanje: kratki bljesak = OFF, dugi bljesak = ON.
  4. Po završetku pričekajte da programiranje završi.
LED – funkcijaStanje ON i učinak
L1 – Automatsko zatvaranje
Zatvara nakon postavljene pauze.
Nakon otvaranja odbrojava se pauza, a zatim se vrata zatvaraju.
L2 – Zatvaranje nakon aktiviranja fotoćelije
Skraćuje pauzu ili pokreće zatvaranje nakon aktiviranja fotoćelije.
Kad je uključeno automatsko zatvaranje, pauza se skraćuje na 5 s. Ako automatsko zatvaranje nije uključeno, aktiviranje fotoćelije može pokrenuti zatvaranje nakon postavljene pauze.
L3 – Uvijek zatvori
Reakcija nakon ponovne uspostave napajanja.
Ako su vrata otvorena, upravljačka jedinica nakon ponovne uspostave napajanja zatvara ih uz prethodno treperenje signalne svjetiljke.
L4 – Sve u stanju pripravnosti
Način uštede energije; standardno uključen na MC824HR30.
Nakon razdoblja neaktivnosti isključuje BlueBUS i većinu LED indikatora. Uvjeti za bateriju navedeni su u odjeljku Stanje pripravnosti i pričuvno napajanje.
L5 – Brava / rasvjeta
Mijenja funkciju izlaza ELS.
ON: pomoćna rasvjeta. OFF: električna brava; pri promjeni provjerite parametre priključenog opterećenja.
L6 – Prethodno treperenje
Upozorenje prije pokretanja.
Signalna svjetiljka počinje treperiti 3 s prije početka kretanja.
L7 – CLOSE / djelomično otvaranje
Mijenja funkciju ulaza CLOSE.
Ulaz CLOSE izdaje naredbu Partial Open 1 umjesto zatvaranja.
L8 – OGI / održavanje
Mijenja funkciju izlaza OGI.
Izlaz signalizira potrebu za održavanjem umjesto otvorenih vrata.

Razina II – postavljanje vrijednosti

  1. Držite Stop/Set dok L1 ne počne treperiti, a zatim otpustite tipku. Tipkama Open/Close odaberite parametar.
  2. Ponovno držite Stop/Set. Nakon približno 3 sekunde zasvijetlit će LED indikator trenutačne vrijednosti.
  3. I dalje držite Stop/Set i tipkama Open/Close odaberite vrijednost.
  4. Otpustite Stop/Set i pričekajte da se način rada završi. Zatim isprobajte funkciju.
Ulazni LED indikator – parametarLED postavke – vrijednost
L1 – Vrijeme pauze
Vrijeme prije automatskog zatvaranja; primjenjuje se samo ako je uključena razina I/L1.
L1 – 5 s
L2 – 15 s
L3 – 30 s
L4 – 45 s
L5 – 60 s
L6 – 80 s
L7 – 120 s
L8 – 180 s
L2 – Način korak po korak
Slijed naredbi SbS, OPEN, CLOSE i radijskih naredbi. Kod L4, L5, L7 i L8 mijenja se i ponašanje ulaza OPEN i CLOSE.
L1 – otvori–stani–zatvori–stani
L2 – otvori–zaustavi–zatvori–otvori
L3 – otvori–zatvori–otvori–zatvori
L4 – zajednički prostor
L5 – zajednički prostor 2; naredba zadržana dulje od 2 s zaustavlja kretanje
L6 – korak po korak 2; kratka naredba do 2 s djelomično otvara
L7 – kretanje samo dok se drži naredba
L8 – poluautomatsko otvaranje, zatvaranje držanjem naredbe
L3 – Brzina motora
Brzina pri uobičajenom kretanju.
L1 – vrlo sporo
L2 – sporo
L3 – srednje
L4 – brzo
L5 – vrlo brzo
L6 – ekstremno brzo
L7 – otvara brzo, zatvara sporo
L8 – otvara ekstremno brzo, zatvara srednje
L4 – Rasterećenje nakon zatvaranja
Kratko pomicanje oba motora unatrag smanjuje preostali pritisak.
L1 – bez rasterećenja
L2 – stupanj 1, približno 100 ms
L3 – stupanj 2
L4 – stupanj 3
L5 – stupanj 4
L6 – stupanj 5
L7 – stupanj 6
L8 – stupanj 7, približno 800 ms
L5 – Snaga motora
Zajednička postavka snage oba motora; prije povećanja provjerite mehaniku.
L1 – stupanj 1 – minimalna
L2 – stupanj 2
L3 – stupanj 3
L4 – stupanj 4
L5 – stupanj 5
L6 – stupanj 6
L7 – stupanj 7
L8 – stupanj 8 – maksimalna
L6 – Djelomično otvaranje
Opseg naredbe Partial Open 1. Kod oba krila udio se računa prema manjem postavljenom otvoru.
L1 – M2 na ¼
L2 – M2 na ½
L3 – M2 na ¾
L4 – cijeli M2
L5 – oba krila na ¼
L6 – oba krila na ½
L7 – oba krila na ¾
L8 – oba krila do manjeg punog otvora
L7 – Interval održavanja
Broj ciklusa do upozorenja za održavanje.
L1 – 500
L2 – 1 000
L3 – 1 500
L4 – 2 500
L5 – 5 000
L6 – 10 000
L7 – 15 000
L8 – 20 000
L8 – Povijest grešaka
Rezultat posljednjih osam ciklusa; L1 je najnoviji.
L1 – 1. ciklus – najnoviji
L2 – 2. ciklus
L3 – 3. ciklus
L4 – 4. ciklus
L5 – 5. ciklus
L6 – 6. ciklus
L7 – 7. ciklus
L8 – 8. ciklus

U načinima rada korak po korak L4 i L5 naredba SbS ili OPEN pri otvaranju ne mijenja ništa, a CLOSE mijenja smjer; pri zatvaranju SbS ili OPEN mijenja smjer, a CLOSE ne mijenja ništa. L5 dodatno zaustavlja kretanje ako se naredba drži dulje od 2 s. L7 zahtijeva držanje naredbe tijekom cijelog kretanja, a L8 samo tijekom zatvaranja.

Primjer – zatvaranje nakon 60 sekundi: na razini I uključite L1. Zatim na razini II otvorite parametar L1 i odaberite vrijednost L5. Ako je uključena i funkcija zatvaranja nakon aktiviranja fotoćelije, pauza se može skratiti.

Između koraka programiranja nemojte praviti dugu stanku; upravljačka jedinica nakon nje vraća se u uobičajeni način rada.

Radijski prijamnik, antena i daljinski upravljači

Daljinsko upravljanje ovisi o ugrađenom prijamniku. Za priključni NICE OXIBD upotrijebite priključak SM. Tipka sa simbolom radija na ploči MC824H ne koristi se; upravljač se uparuje s odgovarajućim prijamnikom.

Uz prijamnik OXIBD u našoj ponudi nalazi se, primjerice, upravljač NICE ON3EBD. Prilikom proširenja postojeće konfiguracije provjerite i već korišteno kodiranje te način rada prijamnika; ista frekvencija sama po sebi nije dovoljna.

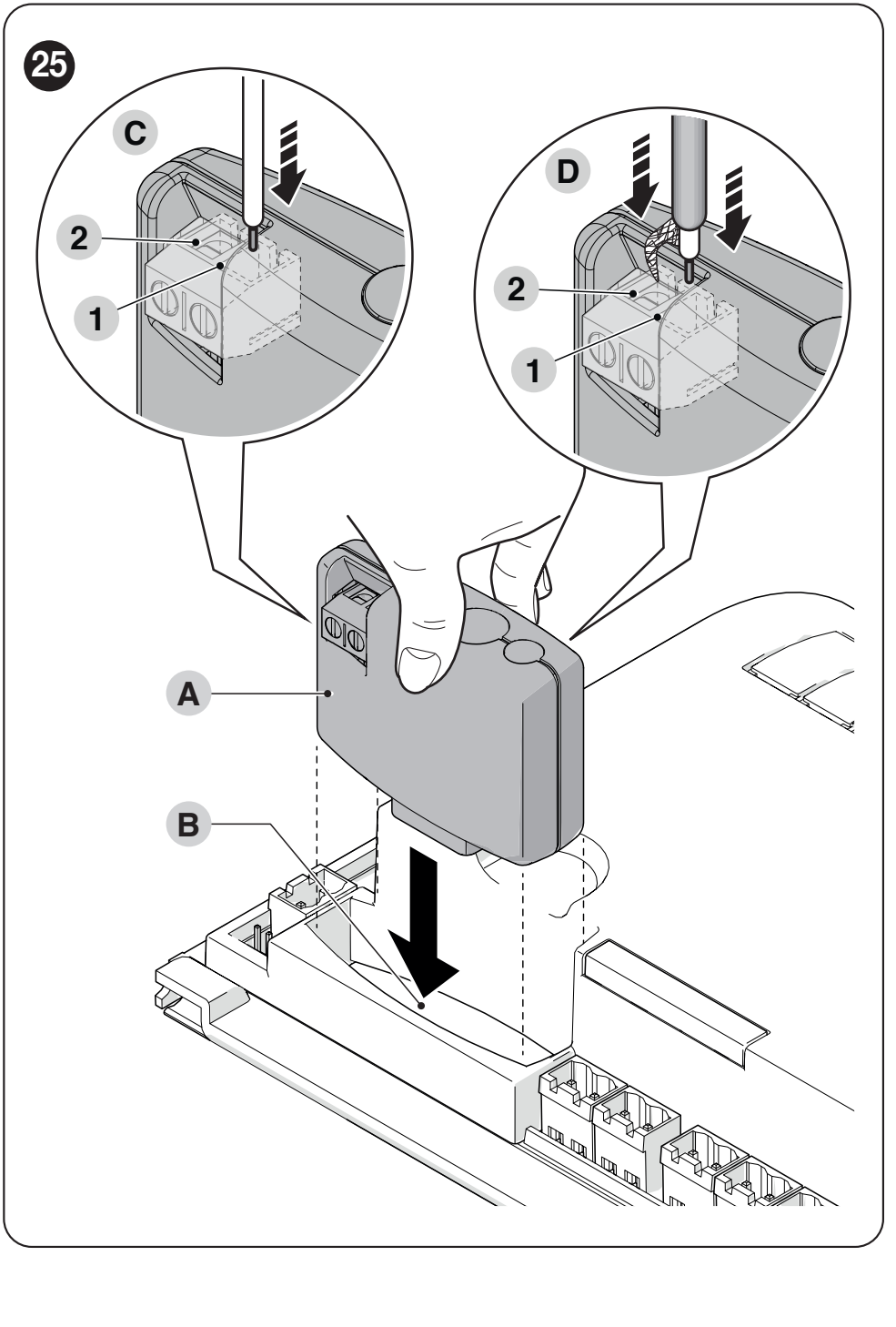

Ugradnja priključnog prijamnika i povezivanje antene izravno na njegove priključke

Kod OXIBD-a vanjska antena s koaksijalnim kabelom RG58 spaja se izravno na priključke 1 i 2 prijamnika, a ne na antenski priključak upravljačke ploče. Kliknite sliku za povećanje.

Postupak pohrane upravljača odaberite prema konkretnom prijamniku u uputama za uparivanje upravljača NICE. Dodavanje upravljača ne zahtijeva brisanje postavki putanje upravljačke jedinice.

Stanje pripravnosti i rezervno napajanje

Funkcija Standby all (L4 na razini I) standardno je uključena na MC824HR30. Otprilike 5 minuta nakon pravilno završenog kretanja isključuje napajanje BlueBUS-a i većinu signalnih LED dioda; indikator BlueBUS-a tada treperi sporije. Nakon primitka naredbe jedinica se nakon kratke odgode vraća u uobičajeni način rada, pa sporije treperenje tijekom mirovanja nije kvar. Ako je priključena pričuvna baterija, Standby se aktivira tek nakon njezina punjenja.

Baterija Uvjet priključivanja
PSS324 Trenutačni tip koji navodi proizvođač. Upotrijebite odgovarajuće upute i kabel isporučen za ovu konfiguraciju; detalji o NICE PSS324.
Stariji model PS324 Upotrijebite NICE CABLA11 i isključite Standby (L4 = OFF). Sam adapter nije dovoljan. Računajte na veću potrošnju.

Bateriju priključite dok je mrežno napajanje isključeno. Radijski prijamnik, servisno sučelje i dodaci koji se trajno napajaju povećavaju potrošnju, pa se trajanje rada na bateriju razlikuje ovisno o konkretnoj konfiguraciji.

Solemyo: solarna se jedinica za napajanje spaja preko priključka za bateriju. Zahtijeva aktivan Standby all; sa solarnom konfiguracijom ne priključuje se istodobno mrežno napajanje. Uvjeti za stariji model PS324 ne odnose se na njega.

Dijagnostika i rješavanje uobičajenih problema

Pri traženju kvara obratite pozornost na stanje LED dioda i broj kratkih bljeskova signalne svjetiljke. Niz bljeskova koji označava kvar ponavlja se dvaput, s pauzom od približno jedne sekunde. Resetiranje ostavite kao posljednji korak jer briše spremljene postavke.

Kratki bljeskovi Značenje i prva provjera
1 Neusklađenost uređaja BlueBUS. Provjerite spojeve i adrese; nakon promjene konfiguracije pokrenite postupak prepoznavanja uređaja.
2 Aktiviranje fotoćelije. Provjerite prepreku, čistoću i međusobnu usmjerenost TX/RX-a.
3 Prepreka je detektirana prema sili. Najprije provjerite mehanički otpor i slobodno kretanje.
4 Aktivan STOP. Provjerite sigurnosni uređaj i njegovo ožičenje.
5 / 7 Pogreška unutarnjih parametara / električnog kruga. Pričekajte najmanje 30 s; ako se pogreška ponavlja, potreban je servis.
6 Prekoračen je broj manevara po satu ili bez prekida. Ostavite sustav da se odmara nekoliko minuta.
8 Trajno prisutna naredba blokira sljedeće naredbe. Provjerite tipku, relej ili vremensko upravljanje.
9 Automatizacija je blokirana naredbom. Potrebna je odgovarajuća naredba za deblokiranje.
10 Enkoder MC824H detektirao je prepreku ili povećani otpor. Provjerite mehaniku i spoj ispravnog enkodera s motorom.

Što znače LED indikatori na ploči

Signalizacija Značenje
BlueBUS jednom u sekundi Uobičajen rad. Sporije treperenje nakon mirovanja može značiti stanje pripravnosti.
BlueBUS – dva brza bljeska Promjena ulaza ili prihvaćanje naredbe; samo po sebi nije pogreška.
STOP svijetli / ne svijetli Svijetli: naučeno sigurnosno stanje je ispravno. Ne svijetli: provjerite STOP i spojene uređaje.
SbS / OPEN / CLOSE svijetli Odgovarajući upravljački ulaz je aktivan. Trajno svjetlo bez naredbe može objasniti blokirano upravljanje.
L1 + L2 sporo trepere Potrebno je prepoznati spojene uređaje.
L3 + L4 sporo trepere Putanja nije naučena ili se nakon učenja promijenila postavka birača motora. Provjerite birač i ponovite odgovarajući postupak učenja.
Ne svijetli ni BlueBUS Provjerite napajanje i osigurače. MC824H ima osigurač motora od 15 A i servisni osigurač F 2 A; vrijednost i tip provjerite na ploči. Nemojte zamijeniti osigurač jačim.

Vrata rade pomoću tipki, ali ne i daljinskim upravljačem

Provjerite napajanje i postavljanje radijskog prijamnika, kompatibilnost daljinskog upravljača, njegovu bateriju i pohranu u memoriju. Ako je domet slab, provjerite i mjesto spajanja antene. Najprije razlučite je li problem u radijskom signalu ili u upravljačkoj jedinici.

Povijest posljednjih osam manevara

U razini II odaberite L8 i držite Stop/Set. Kad se L1 upali, tipkom Open/Close odaberite zapis; L1 označava najnoviji. Broj bljeskova očitajte prema gore navedenoj dijagnostici. Detaljan postupak nalazi se u poglavlju 7.3.

Brisanje memorije upravljačke jedinice

Time se brišu prilagođene postavke. Istodobno držite Open + Close dok L1 i L2 ne počnu treperiti, a zatim otpustite tipke. Nakon toga ponovite učenje uređaja i putanje te vlastito programiranje. Ovim se postupkom ne briše memorija radijskog prijamnika koji se priključuje.

Provjera nakon podešavanja i redovito održavanje

  • Ispitajte otvaranje, zatvaranje i zaustavljanje pomoću svakog korištenog upravljačkog elementa.
  • Provjerite redoslijed krila, graničnike, ubrzavanje i usporavanje.
  • Tijekom kretanja vrata zasebno ispitajte svaki par fotoćelija, sigurnosni rub i STOP.
  • Nakon podešavanja sile ili brzine isprobajte cijeli hod vrata.
  • Ako je priključena baterija, isprobajte kretanje pri nestanku mrežnog napajanja i nakon njegova povratka.

Vrata i njihovu dodatnu opremu provjeravajte najmanje svakih 6 mjeseci, a kod češće uporabe i ranije. U slučaju nestanka napajanja deblokiraju se samo pogoni, prema njihovim uputama; upravljačka jedinica MC824HR30 nema vlastiti mehanički ključ za deblokiranje.

Podaci za tehničku podršku

Pri prijavi problema navedite oznaku upravljačke jedinice i oba motora, tip fotoćelija i prijamnika, stanje LED indikatora, broj bljeskova i korak u kojem se problem pojavljuje. Korisna je fotografija cjelokupnog ožičenja i detaljna fotografija natpisne pločice.

Povratak na početak uputa

Kako mogu naručiti ovu robu?

Odaberite način koji vam najviše odgovara:

  1. naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
  2. naručivanje e-poštom: naručite na [email protected]

Pitajte nas što god želite o proizvodu NICE Moonclever MC824HR30 – nova upravljačka jedinica za 24 V pogone krilnih vrata iz obitelji Toona

Proizvod: NICE Moonclever MC824HR30 – nova upravljačka jedinica za 24 V pogone krilnih vrata iz obitelji Toona
Ime:
E-pošta:
Telefon:
Poruka:
Ova je stranica zaštićena uslugom Google reCAPTCHA.
