NICE EPMOB - Era Photocell Medium - fotoćelije s priključkom BlueBUS, (1 par), podesive
| Dostupnost proizvoda: | na pitanje | Proizvod možda nije dostupan, kontaktirajte nas za više informacija. |
|---|
Opis proizvoda NICE EPMOB - Era Photocell Medium - fotoćelije s priključkom BlueBUS, (1 par), podesive
Potpuno kompatibilan nasljednik fotoćelija NICE MOFB.
Vanjske sigurnosne fotoćelije NICE EPMOB (tehnička specifikacija) postavljaju se jedna nasuprot drugoj na udaljenosti koja odgovara širini prolaza kroz vrata, ili na bilo kojem mjestu gdje postoji rizik da vrata udare u prepreku. Stvaraju infracrvenu zraku duž optičke osi koja, kada se prekine, šalje signal vratima da zaustave rad. Mogu se upotrebljavati samo s uređajima koji podržavaju tehnologiju NICE BlueBUS.
Montaža fotoćelija NICE EPMOB

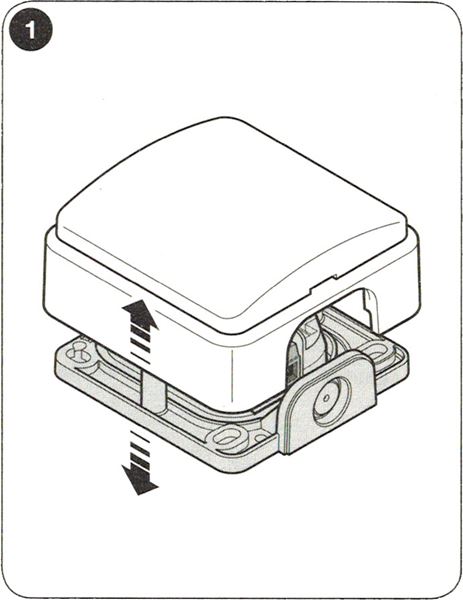

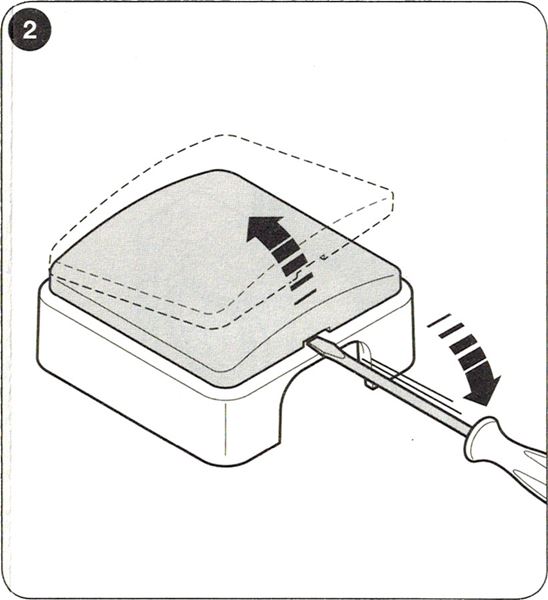

| 1. Otvorite fotoćeliju | 1a. Skinite prozirni poklopac |
|---|---|
 |
 |

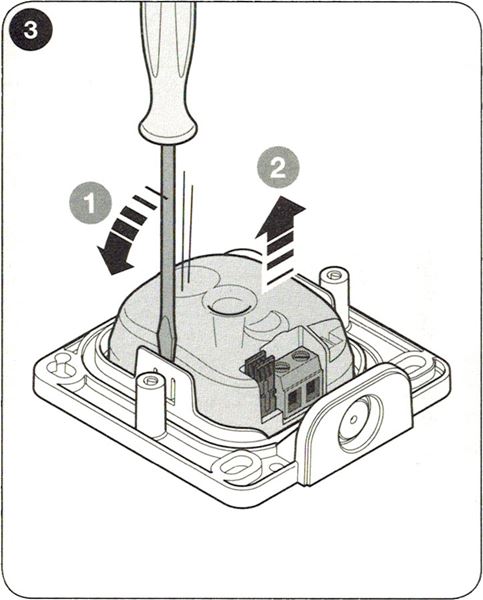

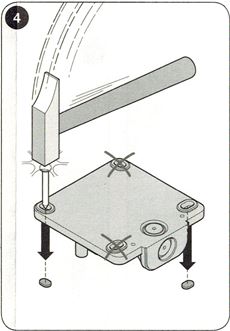

| 2. Prema strelicama na slici izvucite elektroniku | 3. Probijte rupe potrebne za montažu |
 |
 |

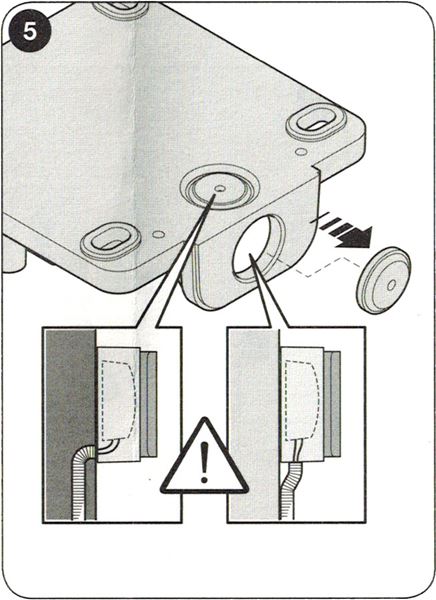

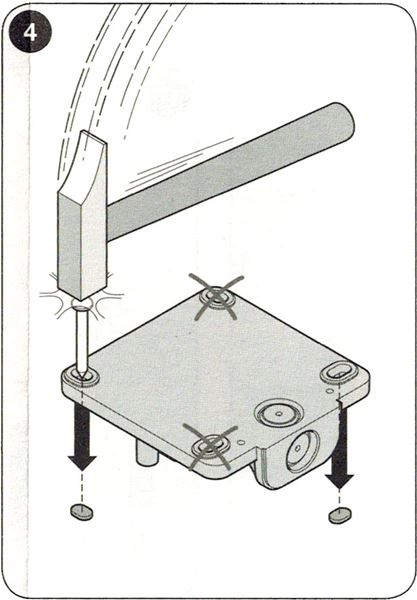

| 4. Probijte potreban otvor za kabel | 5. Pogledajte primjere situacija, kako biste utvrdili kako postaviti fotoćelije na mjestu instalacije. |
 |
|
| 6. Ovisno o položaju fotoćelija na mjestu instalacije postavite adresne premosnike prema tablici. | 7. Postavite fotoćelije jednu nasuprot drugoj, pod pravim kutom |
 |
 |

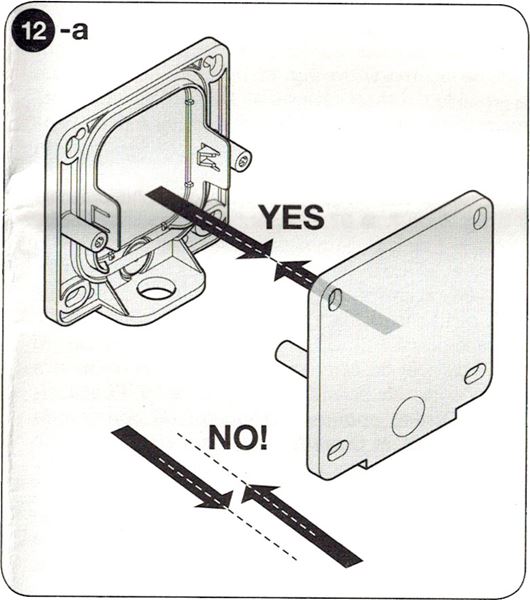

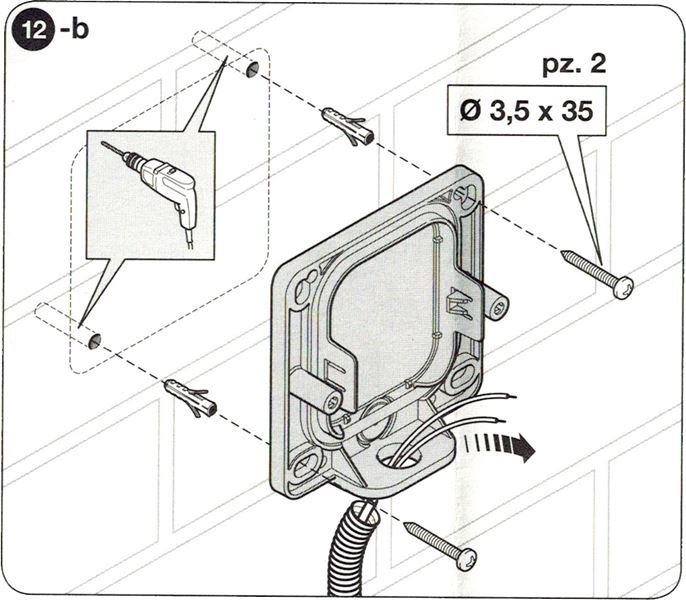

| 8. Pričvrstite kućište fotoćelije na zid ili stup | 9. Spojite kabele fotoćelija (naravno, prethodno isključite napajanje) |
 |
 |

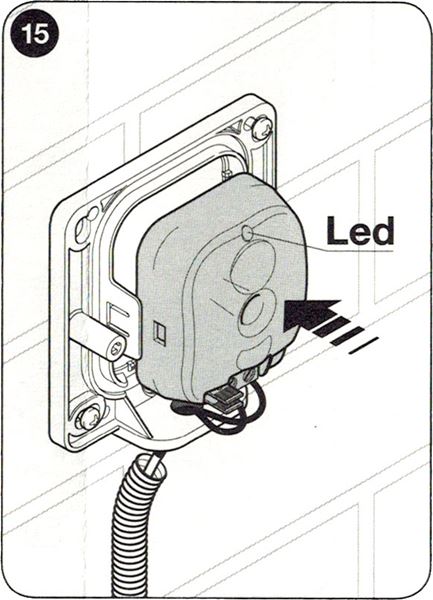

| 10. Umetnite spojenu elektroniku fotoćelija u njihovo kućište i uključite napajanje. Provedite fazu prepoznavanja priključenih uređaja na upravljačkoj jedinici pogona. | 11. Testirajte fotoćelije. Ako naiđete na problem, slijedite upute za dijagnostiku |
 |
 |

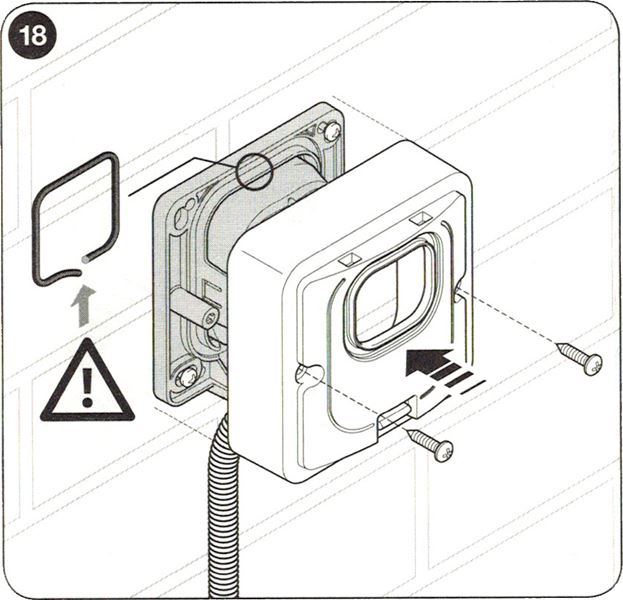

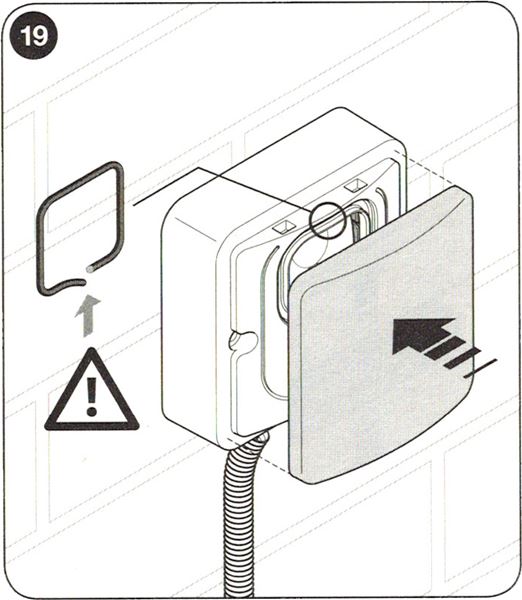

| 12. Postavite poklopac na fotoćeliju i pričvrstite ga vijcima. Ne zaboravite na izolacijsku gumicu | 13. Postavite prozirni poklopac. Ne zaboravite na izolacijsku gumicu. |
 |
 |
Povezivanje više parova fotoćelija NICE EPMOB u podatkovnu mrežu NICE BlueBUS
Postavite fotoćelije oko vrata ili krila vrata prema primjerima situacija za potpuno povezivanje i postavite premosnike prema tablici premosnika fotoćelija NICE EPMOB pogona vrata. Kako bi se spriječile smetnje između pojedinačnih parova postavljenih blizu jedan drugome, potrebno je, prema ovim primjerima situacija, pridržavati se orijentacije odašiljača TX i prijamnika RX. Spojite fotoćelije paralelno prema slici (polariteta se nije potrebno pridržavati):
Ako želite da fotoćelije funkcioniraju kao otvarači vrata (vidi FA1 i FA2 u primjerima situacija), tj. kada vozilom uđete između njihovih optičkih osi, kako bi otvorile vrata, potrebno je prekinuti spoj A na odašiljaču TX i prijamniku RX, vidi sliku:
Primjeri situacija potpunog spajanja više parova fotoćelija NICE EPMOB pogona
1. Klizna vrata s jednim krilom
2. Dvoja sinkronizirana klizna vrata koja se otvaraju jedno prema drugome
3. Krilna vrata
4. Sekcijska garažna vrata
5. Podizna garažna vrata
Tablica premošćivanja fotoćelija NICE EPMOB pogona vrata
|
Spajanje više parova fotoćelija u sustav BlueBUS izvodi se postavljanjem različitih kombinacija mostića, pri čemu svaki spojeni par mora imati jedinstvenu kombinaciju mostića. Potrebno je osigurati da u jednoj podatkovnoj mreži BlueBUS nema dva para s istom kombinacijom. U jednom paru fotoćelija mostić odašiljača TX i prijamnika RX potrebno je postaviti na istu vrijednost. Ako određena vrsta mostića koristi samo jedan ili nijedan mostić, preostale uvijek sačuvajte za buduću uporabu. |
| Oznaka para fotoćelija | Mostić s kombinacijom kratkospojnika |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Ako je fotoćeliju potrebno zamijeniti iz bilo kojeg razloga, dovoljno je postaviti isti mostić kao na izvornoj i nije potrebno provesti fazu prepoznavanja uređaja.
Provjera funkcionalnosti i otklanjanje poteškoća pri spajanju fotoćelija NICE EPMOB
|
Nakon faze prepoznavanja uređaja pogona provjerite treperi li LED na odašiljaču TX i prijamniku RX. Ovisno o treperenju LED-a mogu se pojaviti sljedeće situacije: |
| LED "L" | Situacija | Što učiniti? |
|---|---|---|
| Ne svijetli | Fotoćelija nema napajanje ili je neispravna. | Provjerite je li napon na ulazima fotoćelija približno 8-12V. Ako je napon u redu, fotoćelije su vjerojatno neispravne. |
| 3 brza treptaja i pauza od jedne sekunde | Upravljačka jedinica pogona nije prepoznala uređaj. | Ponovite fazu prepoznavanja na upravljačkoj jedinici. Provjerite je li svakom paru fotoćelija pomoću mostića dodijeljena jedinstvena adresa. |
| Vrlo sporo treperenje | Odašiljač TX redovito odašilje signal Prijamnik RX prima izvrstan signal |
Normalan rad |
| Sporo treperenje | Prijamnik RX prima dobar signal | Normalan rad |
| Brzo treperenje | Prijamnik RX prima slab signal | Normalan rad. Ipak, preporučuje se provjeriti poravnanje odašiljača TX i prijamnika RX te provjeriti jesu li poklopci čisti. |
| Vrlo brzo treperenje | Prijamnik RX prima vrlo slab signal | Rad je još uvijek normalan, ali na granici. Preporučuje se provjeriti poravnanje odašiljača TX i prijamnika RX te provjeriti jesu li poklopci čisti. |
| Svijetli | Prijamnik RX ne prima nikakav signal | Provjerite treperi li LED na TX-u sporo. Provjerite postoji li prepreka na optičkoj osi između odašiljača TX i prijamnika RX. Provjerite poravnanje TX-a i RX-a. |
Tehničke specifikacije fotoćelija NICE EPMOB
| Vrsta proizvoda | Detektor za automatska krilna i klizna vrata te garažna vrata tipa D prema normi EN 12453, koji se sastoji od odašiljača TX i prijamnika RX. |
|---|---|
| Tehnologija | Izravna optička interpolacija TX-RX s moduliranom infracrvenom zrakom. |
| Napajanje/izlaz | Uređaj se može povezati samo s podatkovnom mrežom koja podržava sučelje NICE BlueBUS, iz koje prima električni napon i šalje izlazni signal. |
| Apsorpcija | 1 BlueBUS jedinica |
| Sposobnost detekcije | Neprozirni objekti veći od 50 mm koji prolaze kroz optičku os između odašiljača TX i prijamnika RX brzinom manjom od 1,6 m/s. |
| Kut odašiljanja odašiljača TX | 20° +-25% |
| Kut prijema prijamnika RX | 8° +-25% |
| Uobičajeni domet (upotrebljivi) | 15 m (u slučaju nepovoljnih vremenskih uvjeta može biti upola manji, npr. magla, kiša, prašina itd.) |
| Maksimalni domet | 30 m |
| Adresiranje | 7 parova sa zaštitnom funkcijom i 2 para s funkcijom naredbe "Otvori" |
| Uporaba u kiselom ili slanom okruženju ili u okruženju s povećanim rizikom od eksplozije | Ne |
| Montaža | Okomita montaža na zid/stup uz mogućnost podešavanja smjera fotoćelije u svim smjerovima pod kutom do najviše 30°. Maksimalna duljina kabela za jednu granu sustava BlueBUS iznosi 50 m. |
| Stupanj zaštite | IP44 |
| Radna temperatura | -20°C do 55°C |
| Dimenzije (š×v×d) | 50x80x28,5mm (jedna fotoćelija) |
| Masa | 143g (obje fotoćelije zajedno) |
Povezivanje fotoćelija NICE EPMOB s pogonom NICE Robus 400, 600, 1000

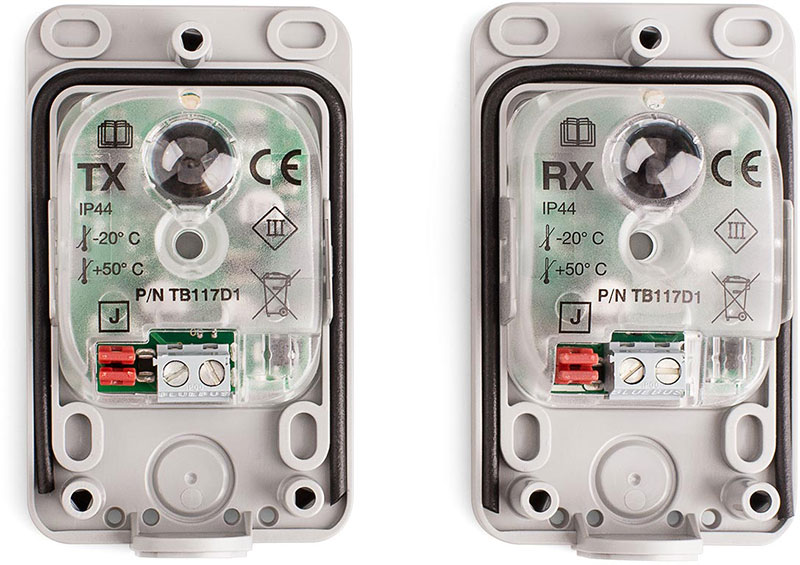

Unutrašnjost fotoćelija NICE EPMOB za pogone vrata
