NICE S-Fab SFAB2024 – samostalni podzemni pogon za krilnu kapiju, za krilo do 2,3 m / 400 kg
| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
353,41 € s PDV-om
| Težina |
|---|
| 6,00 kg |
Opis proizvoda NICE S-Fab SFAB2024 – samostalni podzemni pogon za krilnu kapiju, za krilo do 2,3 m / 400 kg
NICE S-FAB SFAB2024 samostalni je podzemni pogon za jedno krilo stambene ograde. Motor ima 24 V DC, bez enkodera i bez upravljačke jedinice. Potreban je temeljni ormarić NICE SFABBOX i odgovarajuća upravljačka jedinica MC424L. Za dvokrilnu ogradu potrebna su dva motora, dva ormarića i jedna upravljačka jedinica.
Riječ je o nepovratni pogon s deblokiranjem trokutastim ključem. Pojedinačna ograničenja su 2,3 m i 400 kg; dopuštena masa ovisi o duljini krila prema tablici i grafikonu. Motor je namijenjen za ugradnju u ormarić uz osovinu šarki, pa na ogradi nema vidljive poluge.
Upravljanje i kompatibilna dodatna oprema
Dodatna oprema spaja se na upravljačku jedinicu. Samostalni motor ne uključuje radijski prijamnik, fotoćelije ni bateriju. Pri odabiru provjerite oznaku ploče, stezaljke, napon i radijsko kodiranje; navedeni tipovi nisu univerzalno međusobno zamjenjivi.
| Što | Zašto | Tip |
|---|---|---|
| Upravljačka jedinica | Upravljanje jednim ili dvama motorima SFAB2024 bez enkodera. Spajanje i programiranje ovise o ploči; odabir i razlikovanje upravljačkih jedinica. | |
| Signalna svjetiljka | Signalizacija kretanja. Izlaz MC424LR30 ima napon 24 V DC, najviše 25 W. Koristite svjetiljku odgovarajućeg napona i potrošnje; stezaljke +/−. ELDC ima zaseban priključak za antenu. |
Ostale svjetiljke odaberite prema naponu i ograničenju izlaza, a ne samo prema izgledu. |
| Fotoćelije | Zaštita prolaza ovisi o odabranom ulazu i načinu rada. MC424L koristi fotoćelije s relejnim kontaktom; BlueBUS fotoćelije EPMB ne spajaju se na ovu jedinicu. Spajanje EPM-a i Phototesta. | |
| Odašiljač | Odašiljač mora koristiti kodiranje koje podržava ugrađeni prijamnik. Ista frekvencija sama po sebi nije dovoljna. MYGO i ON prikladni su ako je podržan O-Code; FLO/FLOR zahtijevaju odgovarajući prijamnik. ON3ELR pripada modelu OXILR. Odabir i uparivanje. | |
| Prijamnik | Upravljačka ploča sadrži radijsko upravljanje ovisno o izvedbi. IT4WIFI zahtijeva odgovarajuće sučelje IBT4N. Wi-Fi/GSM modul s beznaponskim NO kontaktom može slati naredbu na SbS; njegovo napajanje i potrošnju treba provjeriti zasebno. |
|
| Antena | Poboljšava prijam uz odgovarajuću frekvenciju i položaj. Koaksijalni vodič spaja se na antenske stezaljke prijamnika; antena ELDC električki je odvojena od njegova napajanja. | |
| Tipkovnica | Pristupni kod. EDS treba odgovarajući dekoder, primjerice MORX; EDSWG treba kompatibilan radijski prijamnik. Tipkovnicu nemojte spajati izravno na napojne vodiče motora. | |
| Prekidač s ključem | Upravljanje ključem preko beznaponskog NO kontakta. Spajanje na COMMON i SbS prema stezaljkama odgovarajuće ploče. | |
| Čitači kartica | Pristup karticom ili čipom. ETP zahtijeva kompatibilan dekoder MORX; njegov izlaz šalje naredbu upravljačkoj jedinici. Sam čitač ne zamjenjuje dekoder. |
|
| Elektro brave | Dodatno osiguranje krila, ako je potrebno za određena vrata. Brava mora odgovarati izlazu 12 V AC / 15 VA, a njezina se funkcija podešava na upravljačkoj jedinici. To ne povećava dopuštenu masu ni duljinu krila. |
|
| Rezervno napajanje | Automatski rad u slučaju nestanka struje ili odgovarajuće dimenzionirano solarno napajanje. Priključak i postavka stanja pripravnosti ovise o upravljačkoj jedinici; zahtjevi za bateriju i solarno napajanje. |
SFAB2024, SFAB2124 i odgovarajuća upravljačka jedinica

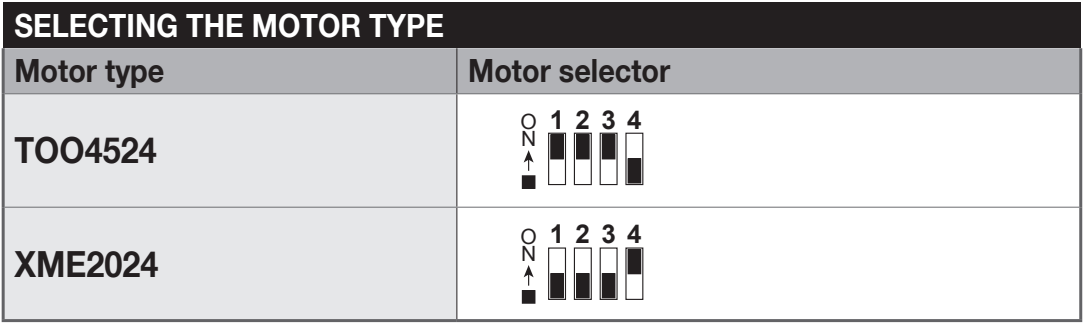

SFAB2024 nema enkoder i koristi upravljanje MC424L. Trenutačna samostalna upravljačka jedinica je MC424LR30 s pločom MCA2R30. Za sklop s MC424LR10 upotrijebite upute za odgovarajuću upravljačku jedinicu i provjerite oznake i numeraciju priključaka izravno na ploči. Detaljna tablica priključaka u nastavku odnosi se isključivo na MC424LR30/MCA2R30; nemojte je upotrebljavati ako je numeracija drukčija.
SFAB2124 je drugi motor: ima enkoder i upotrebljava MC824H. Njegove vodiče i upravljanje ne smije se zamijeniti sa SFAB2024. Napon motora od 24 V ne znači da se upravljačka jedinica napaja iz mreže; standardni MC424LR30 napaja se iz mreže 230 V AC.

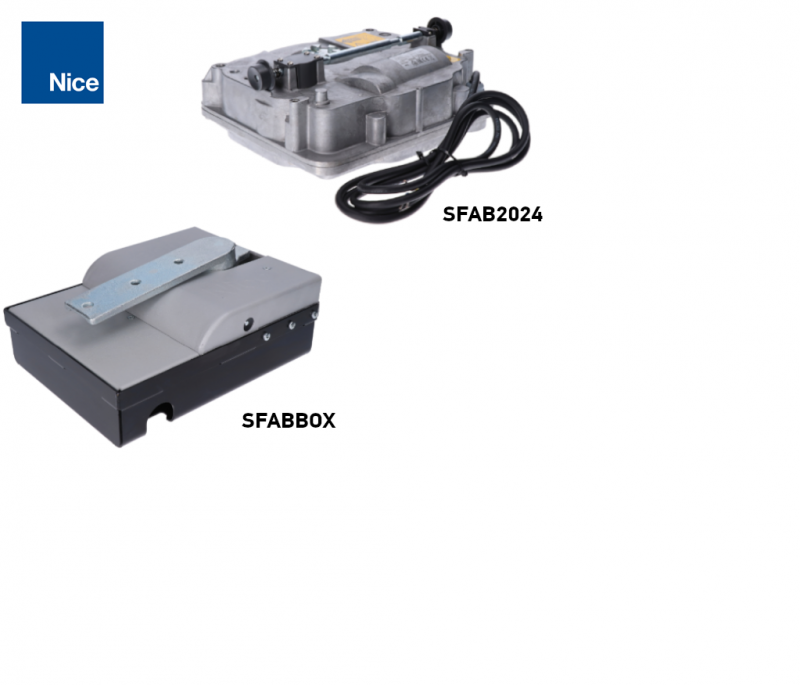

Samostalni motor, kutija i kompletni setovi
Uz sam motor NICE SFABBOX kupuje se zasebno. Povoljniji izbor može biti kombinacija motora i kutije ili kompletan set. Kutija je čelična, s crnim kataforetskim premazom, i može se upotrijebiti za desno ili lijevo krilo.

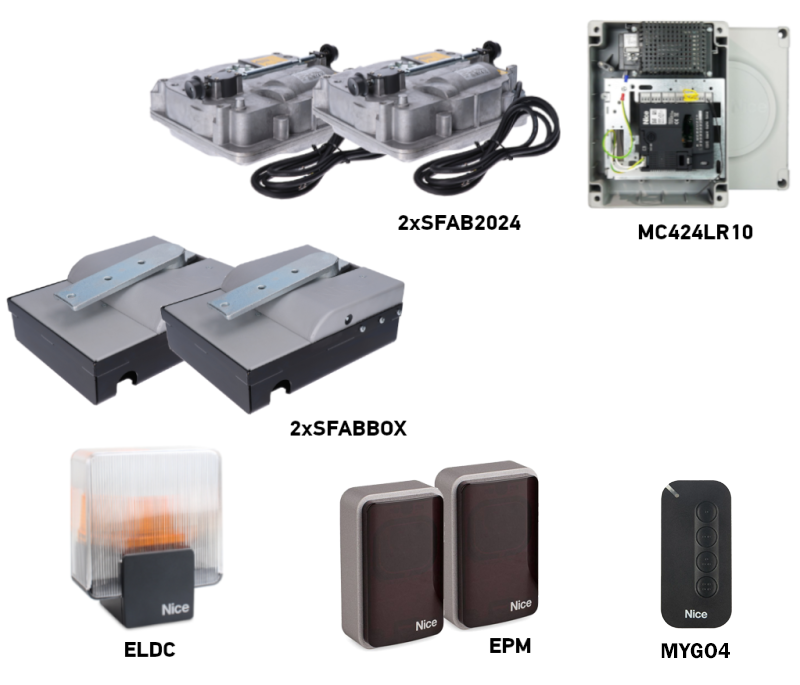

| Jedno krilo | Motor i kutija | Dva krila |
|---|---|---|

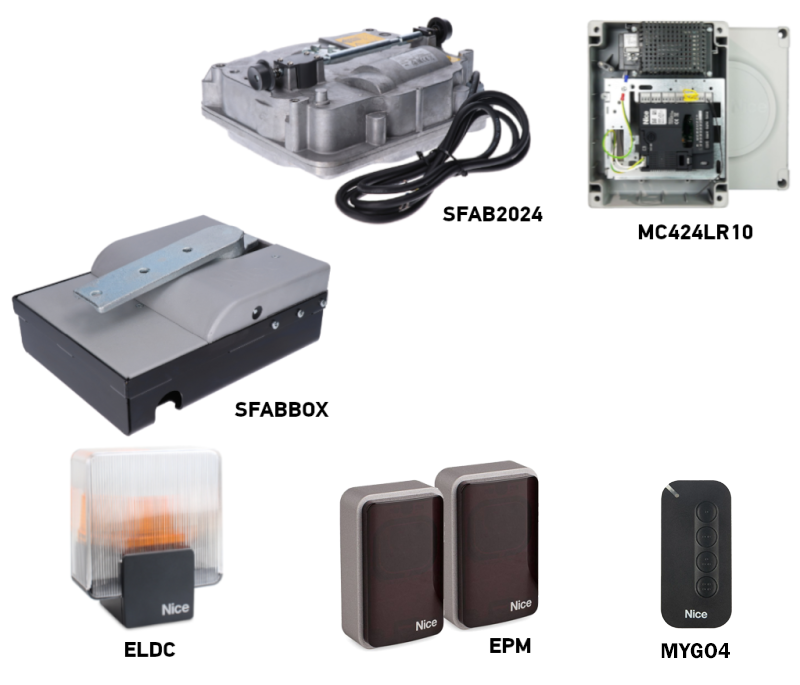

| Set za jedno krilo 1 × motor i kutija MC424L, upravljač, relejne fotoćelije i ELDC  | SFAB2024 + SFABBOX 1 × motor i kutija Bez upravljačke jedinice i sigurnosnog pribora  | Set za dva krila 2 × motor i kutija MC424L, upravljač, relejne fotoćelije i ELDC  |
Provjerite točnu izvedbu upravljačke jedinice i isporučeni pribor u sadržaju odabranog seta. Dva motora ne povećavaju ograničenje za jedno krilo. Motor ima kabel za napajanje duljine 2 m; motor i kutija zajedno osiguravaju mehaničke graničnike koje je potrebno pravilno ugraditi.
Kada odabrati podzemni pogon
- Uz šarku nema mjesta za linearni pogon ili zglobni pogon za zid, ogradu ili vratašca koja se otvaraju.
- Želite čist izgled vrata bez vidljive ruke. Pogon ostaje u kutiji ispod šarke.
- Potrebna vam je montaža za otvaranje od 90° ili 180° i uz vrata mora biti dovoljno slobodnog prostora.
Pogon je namijenjen za stambenu uporabu. Proizvođač navodi najviše 60 ciklusa na sat pri nazivnim uvjetima; pri otvaranju od 180° vrijednost se prepolovljuje, odnosno iznosi 30 ciklusa/h. Stvarno opterećenje ovisi o krilu, vjetru, trenju i postavkama; sam napon od 24 V ne jamči prikladnost za proizvoljno intenzivan rad.
Pri nazivnoj brzini od 1 okretaja/min, otvaranje za 90° traje približno 15 sekundi. To nije zajamčeno vrijeme otvaranja cijelih vrata: pokretanje, usporavanje, opterećenje i postavke upravljačke jedinice mogu ga promijeniti.

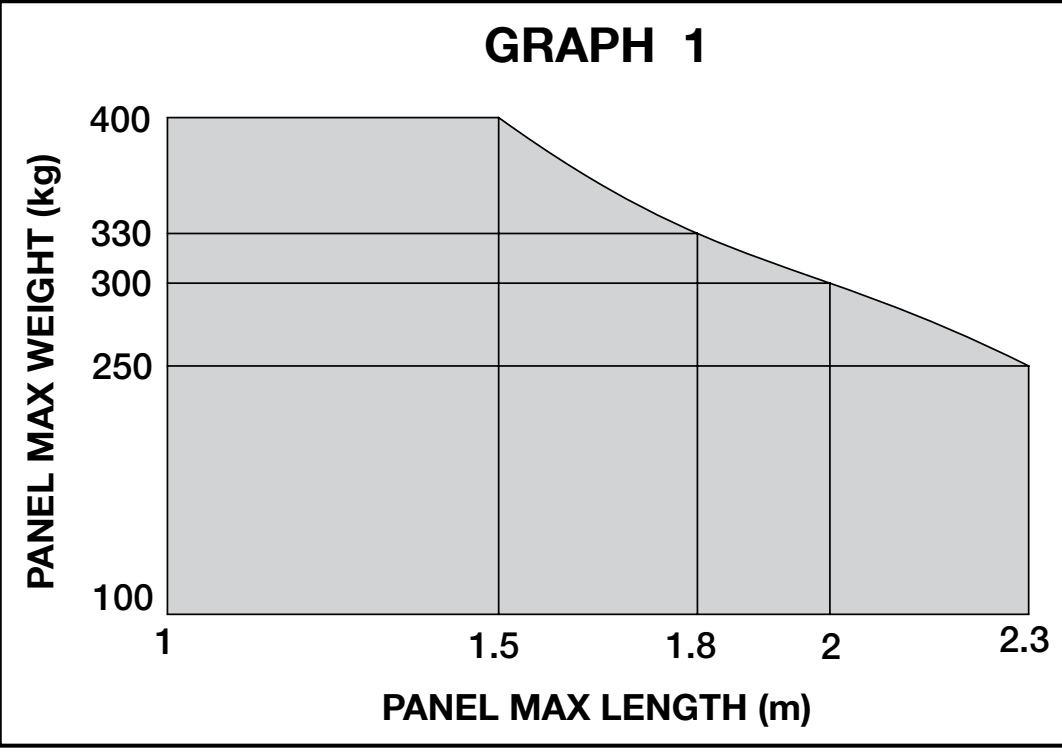

Ograničenja duljine i težine krila
Vrijednosti 2,3 m i 400 kg ne vrijede istodobno. Svako krilo procijenite zasebno. Šarke moraju biti poravnate, krilo se mora kretati glatko bez zapinjanja i ne smije se samo pokrenuti ni u jednom položaju.
| Duljina jednog krila | Težina na granici grafikona |
|---|---|
| Do 1,5 m | 400 kg |
| 1,8 m | 330 kg |
| 2,0 m | 300 kg |
| 2,3 m | 250 kg |
Vrijednosti označavaju granice grafikona, a ne preporučenu rezervu. Vjetar, puna ispuna i otpor pri kretanju mogu smanjiti dopuštenu težinu. Odabir za konkretna vrata provjerite s nama prema duljini, težini, ispuni i broju ciklusa.
Ugradnja temeljnog kućišta i motora
Ugradnju i električno spajanje povjerite stručnom instalateru. Prije početka rada odspojite mrežno napajanje, bateriju i sve druge izvore napajanja. Za podzemnu montažu potrebno je učinkovito odvodnjavanje kućišta, čvrst temelj te pristup za deblokiranje i održavanje. IP67 označava zaštitu pri privremenom uranjanju; kućište ne smije biti trajno poplavljeno.
Detaljan postupak pripreme temelja opisan je i u našem članku Ugradnja temeljnog kućišta podzemnog pogona.
Temelj, odvod i zajednička os šarki
- Provjerite nosivost vrata, šarke, slobodno kretanje i prostor potreban za potpuno otvaranje. Prije demontaže poduprite i osigurajte krilo.

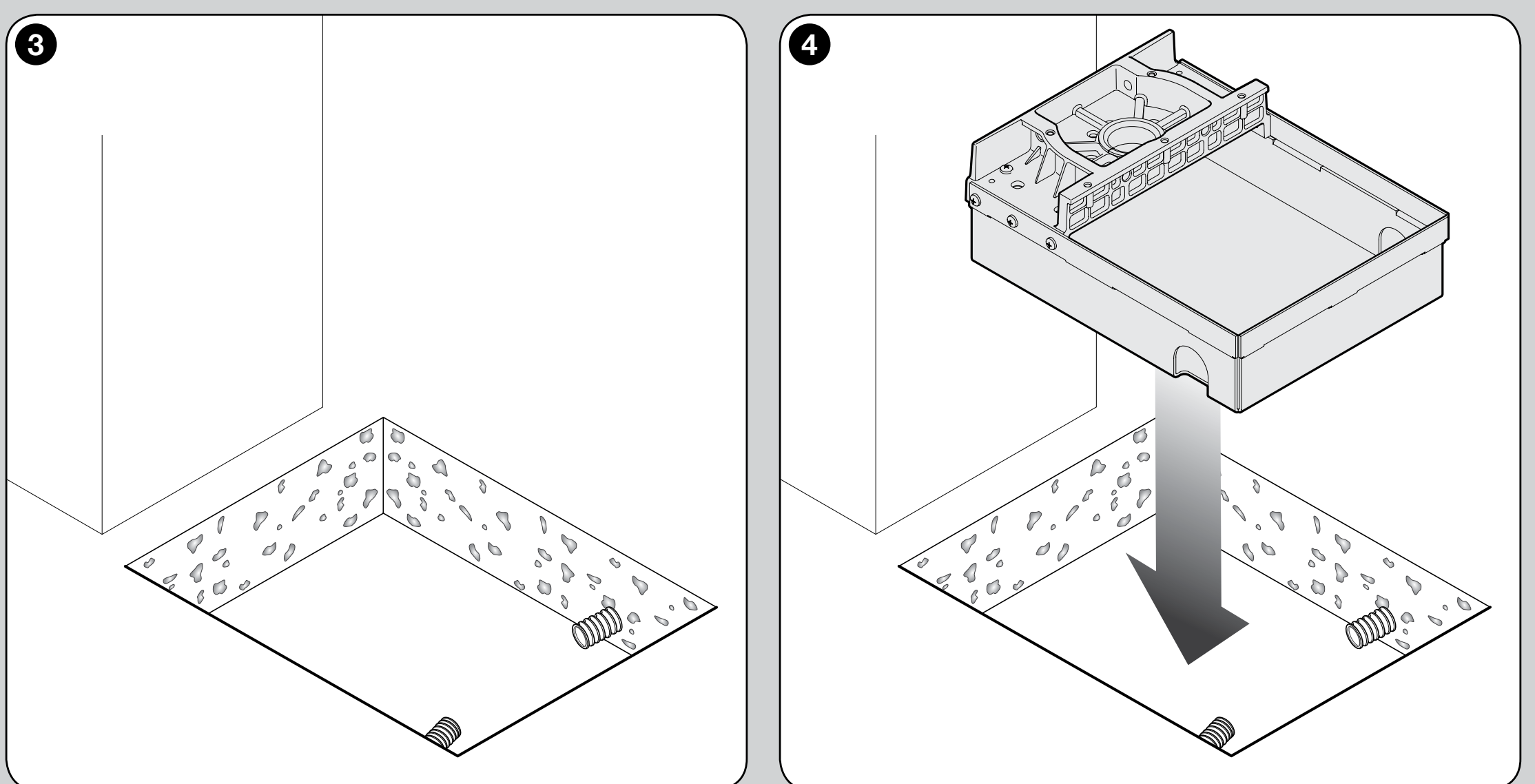

- Pripremite iskop, vodove za kabele i odvodnu cijev. Poravnajte kućište i postavite ga u beton prema nacrtu tako da poklopac ostane dostupan.

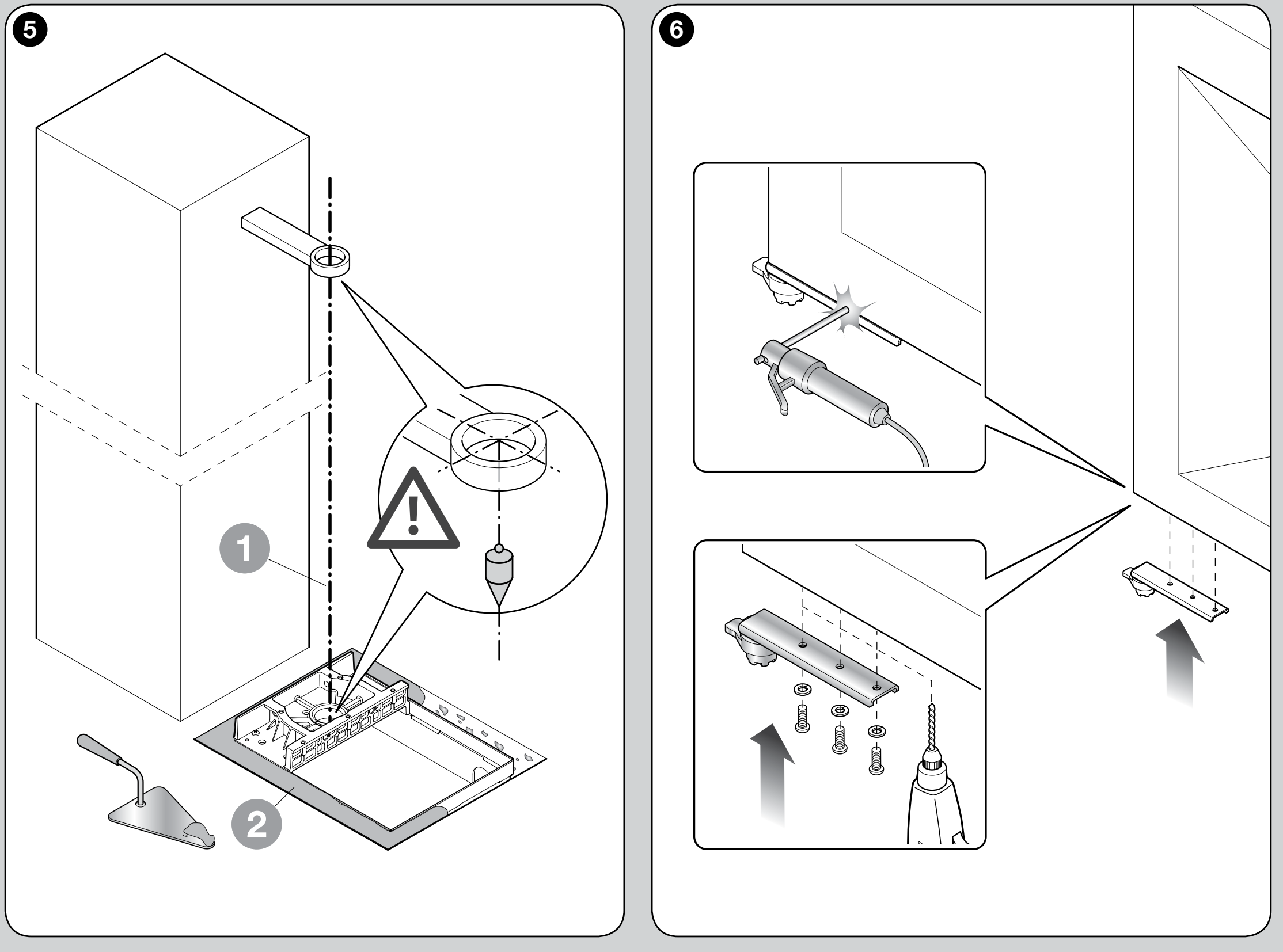

- Os okretanja poluge u kućištu mora se točno poklapati s osi gornje šarke krila. Neusklađene osi uzrokuju naprezanje i zapinjanje; veća sila upravljačke jedinice to neće ukloniti.
- Nosivu polugu pričvrstite na nosivi dio krila prema izvornom nacrtu: na tri mjesta s navojem M10, efektivne dubine najmanje 15 mm, ili odgovarajućim stručnim zavarivanjem.

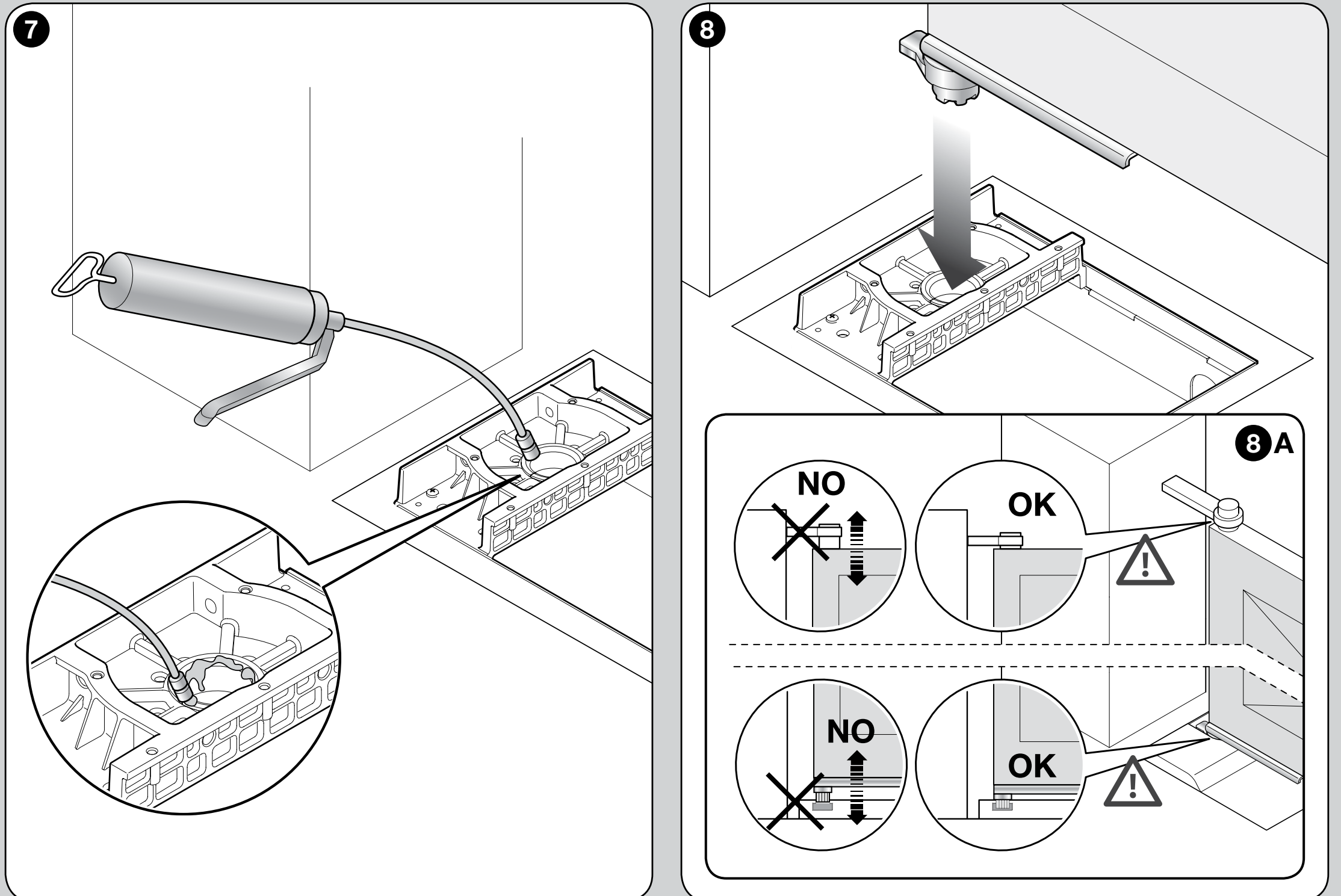

- Prije umetanja poluge podmažite čahuru. Osigurajte krilo od podizanja i skidanja sa šarki prema nacrtu.

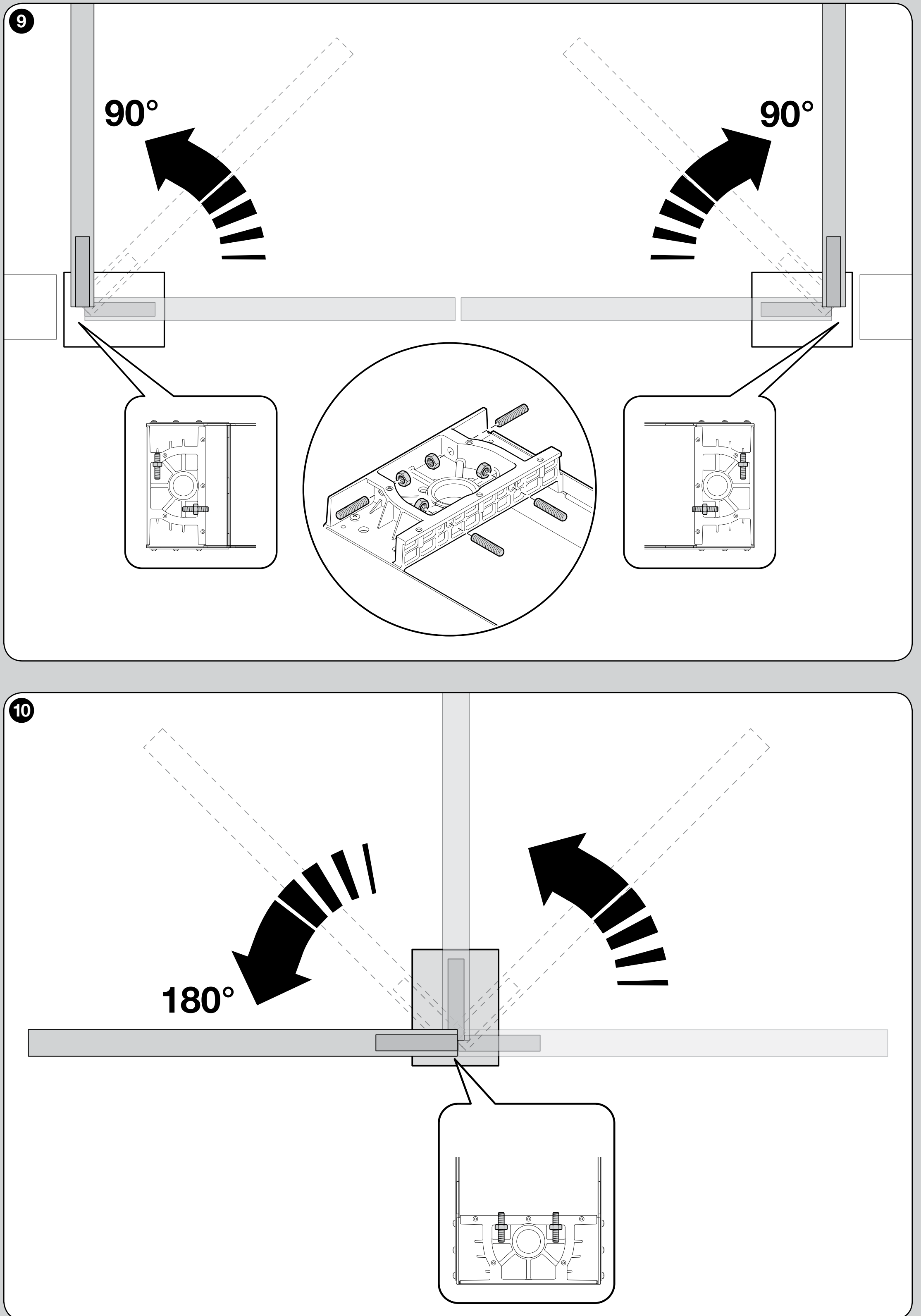

Mehanički graničnici za 90° ili 180°
Pogon upotrebljava mehaničke krajnje graničnike, a ne električne krajnje prekidače. Montaža omogućuje podešavanje od približno 90° ±10° ili 180° ±10° prema jednoj od dviju izvedbi prikazanih na nacrtu. Integriranim podešavanjem ne može se odabrati proizvoljan kut između tih raspona. Za konkretnu konfiguraciju ugradite i potrebne vanjske mehaničke graničnike; nemojte se oslanjati samo na vrijeme rada motora.
- Odaberite montažu graničnika za odgovarajući raspon od 90° ili 180° prema slici.
- Ručno pomaknite krilo u krajnje položaje, namjestite vijke graničnika i zategnite sigurnosne matice.

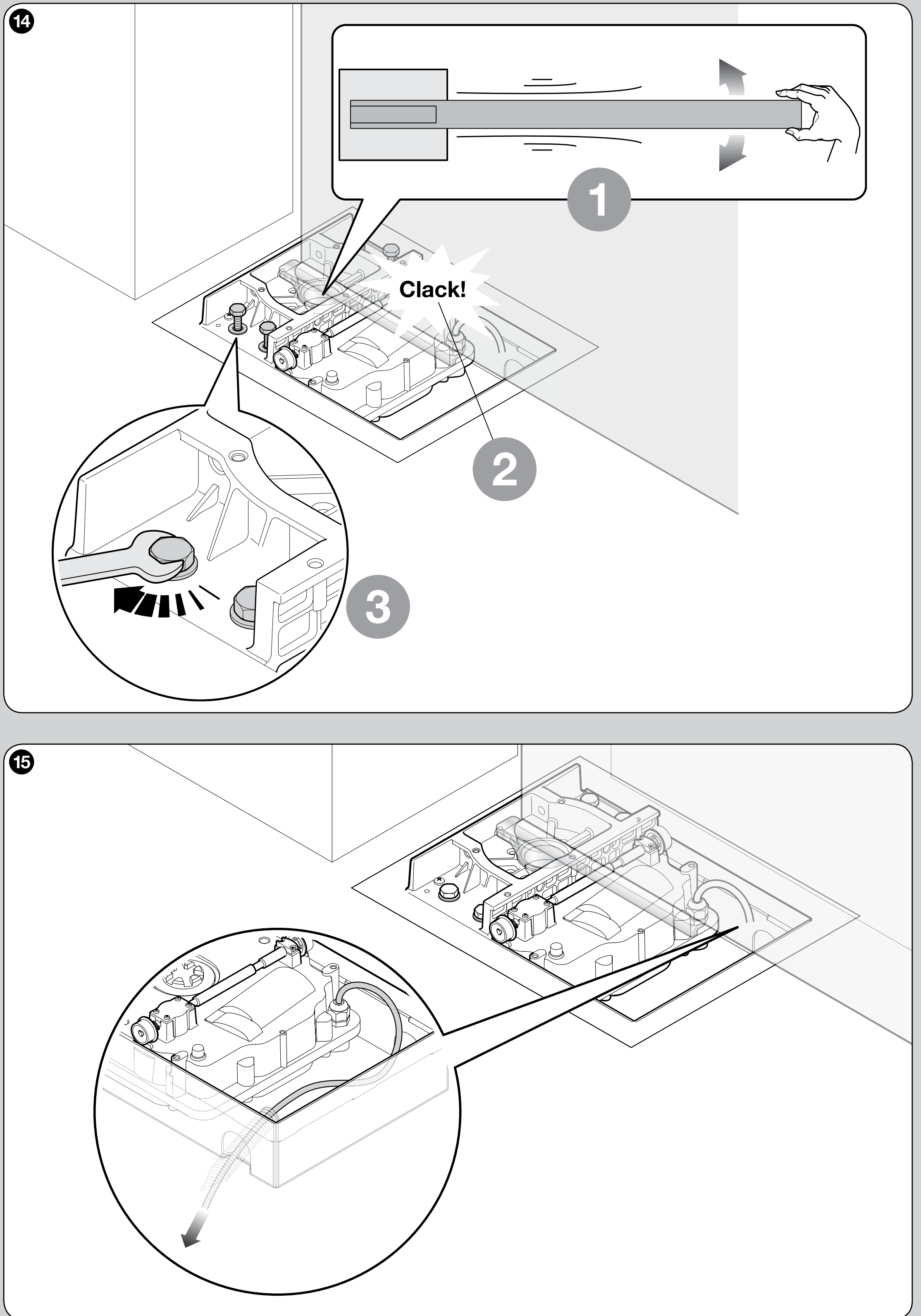

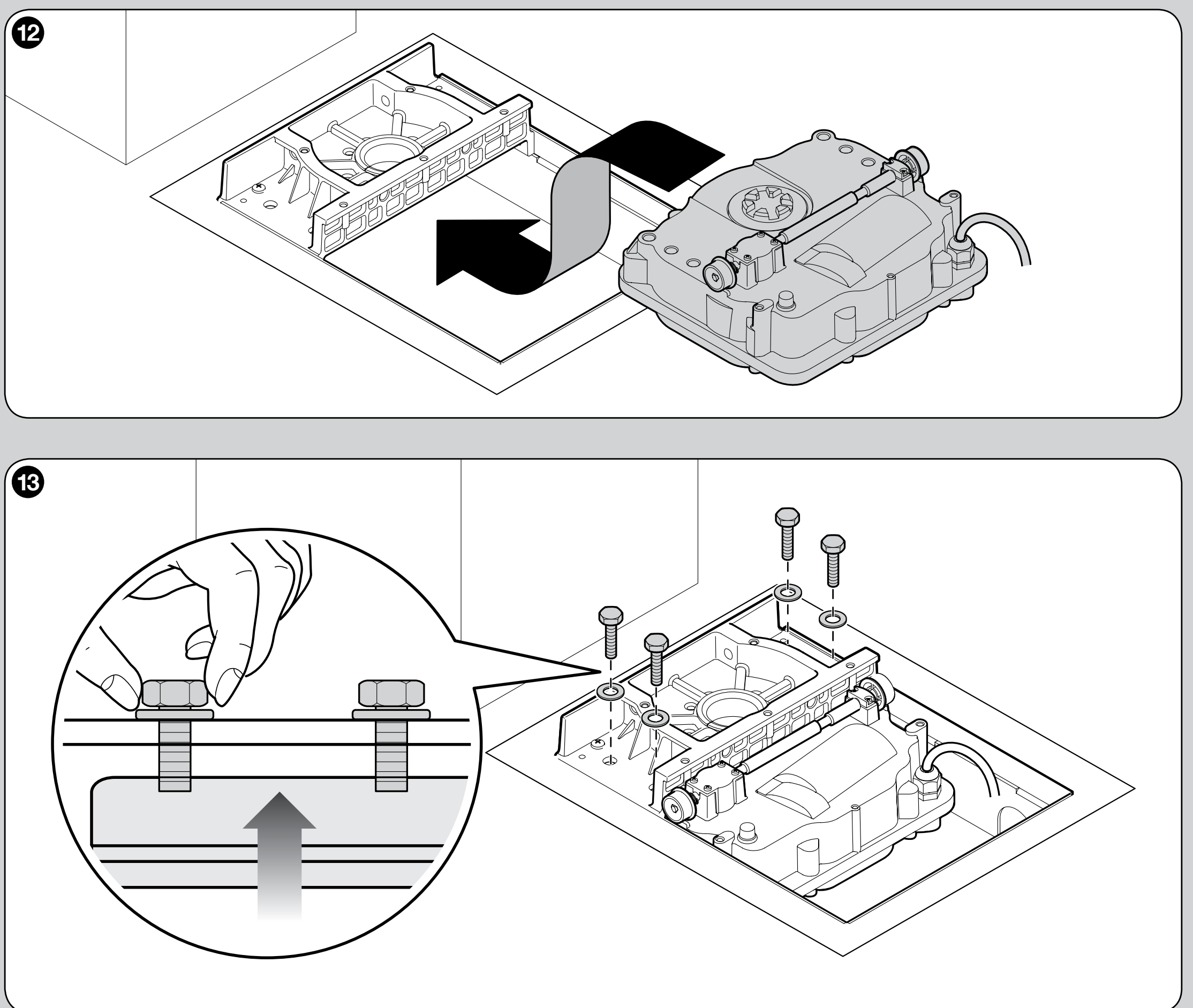

- Umetnite motor u kućište i poravnajte pričvrsne otvore. Isporučene vijke najprije zategnite samo toliko da se motor malo podigne iznad dna kutije.
- Polaganim ručnim pomicanjem krila pustite da zupčanik sjedne u spoj; tek tada konačno pričvrstite motor. Ugrađeni dijelovi ne smiju biti pod naprezanjem.

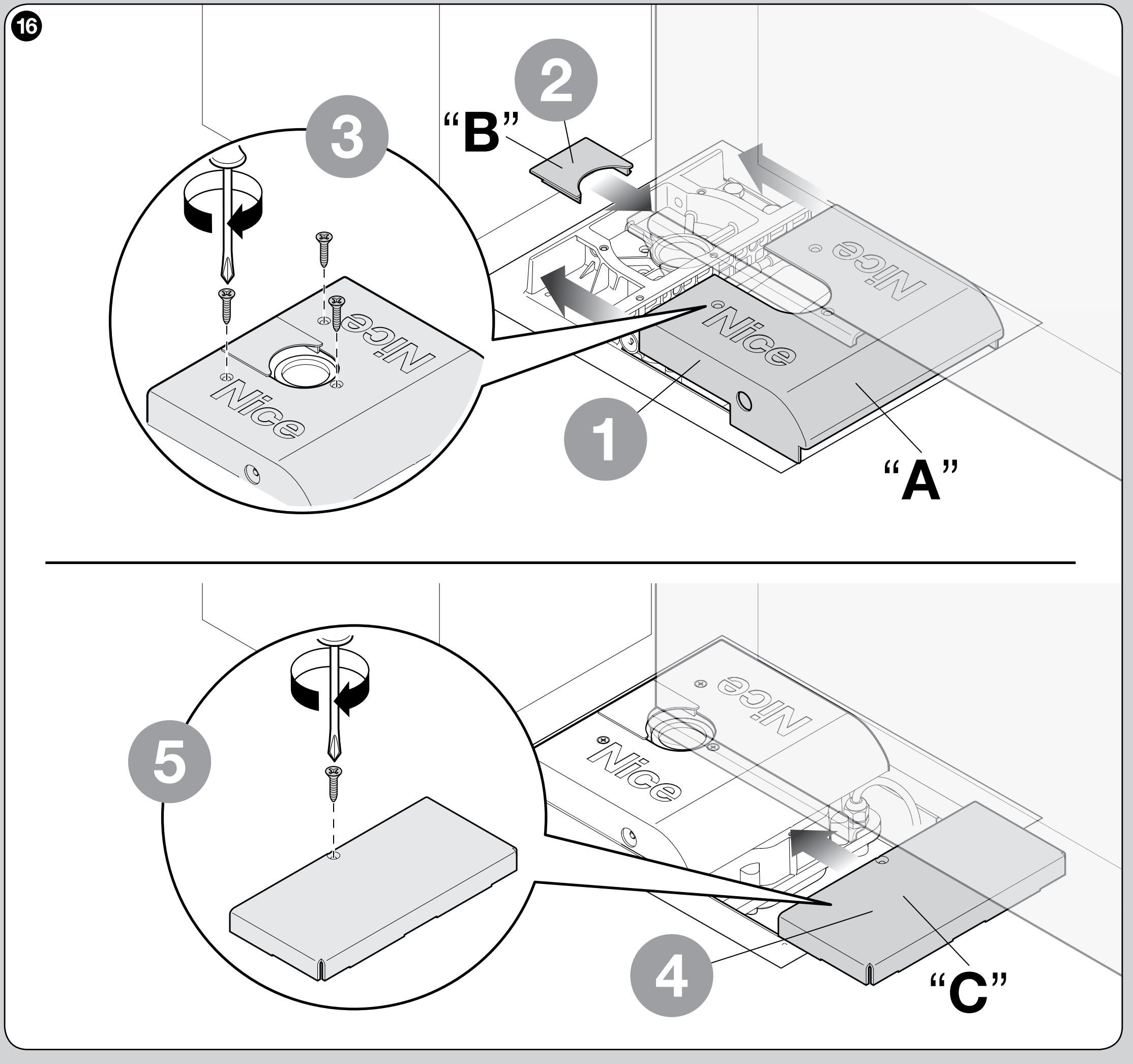

- Provedite kabel predviđenim otvorom, provjerite poklopce i ponovite ručnu provjeru cijele putanje.
Kabel motora i upravljačka jedinica
| Vodič SFAB2024 | Namjena |
|---|---|
| Plavi i smeđi | Dvije žile motora od 24 V DC, spojene na odgovarajući izlaz M1/M2 središnje upravljačke jedinice. Njihov se polaritet mijenja promjenom smjera; nemaju stalnu oznaku + i −. |
| Žuto-zeleni | Zaštitni vodič PE spaja se na predviđenu zaštitnu točku; nije minus napajanja. |
| Enkoder | SFAB2024 ga nema. Crna i siva žica na shemi druge izvedbe pripadaju modelu SFAB2124; nisu spoj enkodera modela SFAB2024. |
Ne spajajte dovodni kabel u temeljnoj kutiji. Za produljenje upotrijebite zaštićenu spojnu kutiju izvan kutije; mora biti pristupačna i zaštićena od vode. Pridržavajte se potrebnog presjeka i duljine prema središnjoj upravljačkoj jedinici. Na vodiče motora ne smije se priključiti mrežni napon od 230 V.
Za MC424LR30 upotrijebite motorni kabel 3 × 1,5 mm², najviše 10 m: dva motorna vodiča i PE. Isporučeni kabel duljine 2 m produljite samo odgovarajućom spojnom kutijom izvan kutije; monter mora provjeriti presjek, zaštitu i ukupnu duljinu.
Kod MC424LR30 jedan se motor spaja na M2. Kod dva motora na M2 se spaja krilo koje se prvo otvara, a na M1 krilo koje se prvo zatvara. Prilagodite spajanje preklapanju krila i potvrdite ga tijekom učenja; ostale ploče provjerite u njihovim uputama.
Priključci dodatne opreme MC424LR30 / MCA2R30
Sljedeći brojevi odnose se na ploču MCA2R30 s priključcima 1–13. Prije spajanja provjerite oznaku ploče i priključne letvice. Električno spajanje obavljajte bez napajanja. Beznaponski kontakti spajaju se između odgovarajućeg ulaza i predviđenog priključka COMMON; na ulaz se ne smije dovesti vanjski napon.
| Priključak | Funkcija i polaritet |
|---|---|
| 1 / 2 – FLASH | 1 = −, 2 = +; 24 V DC, najviše 25 W. Za NICE ELDC upotrijebite zaseban par vodiča za napajanje; antena se spaja na antenske priključke prijamnika. |
| 3 / 4 – OGI | 3 = −, 4 = +; kontrolna lampica otvorenih vrata, 24 V DC, najviše 5 W. Kad je izlaz podešen za električnu bravu, iznosi 12 V AC / 15 VA, dakle bez stalnog +/−; funkcije se ne mogu kombinirati. |
| 5 – OUT STB | +; uključeno napajanje 24 V DC, najviše 100 mA, ovisno o načinu rada Stand-by ili Phototest. |
| 6 – 0 V | −; zajednički minus pomoćnog napajanja. |
| 7 – 24 V | +; napajanje dodatne opreme 24 V DC (16–33 V), najviše 200 mA. U načinu rada Stand-by napajanje pada na 21 V DC ±10 %, uz raspoloživu snagu od 2 W. Zbroj struja ne smije prekoračiti odgovarajuće ograničenje. |
| 8 – COMMON | Zajednički priključak ulaza kontakata, +24 V kada je Stand-by isključen. Nije minus napajanja. |
| 9 – ALT/STOP | Sigurnosni ulaz prema postavci; NC kontakt ili sigurnosni rub od 8,2 kΩ. Spajanje i učenje moraju odgovarati odabranom načinu rada. |
| 10 – PHOTO / 11 – PHOTO1 | NC kontakti releja fotoćelija. Reakcije dvaju ulaza razlikuju se; nemojte ih međusobno povezivati kao zamjenu za zaštitu. |
| 12 – SbS | Beznaponski NO kontakt za impulsnu naredbu; prikladni su ključni prekidač ili relej upravljačkog modula. |
| 13 – AUX | Podesivi ulaz. Za PHOTO2 riječ je o sigurnosnom NC kontaktu; za upravljačku naredbu postupite prema odabranoj funkciji. |
Relejne fotoćelije EPM: uobičajeno napajanje i Phototest

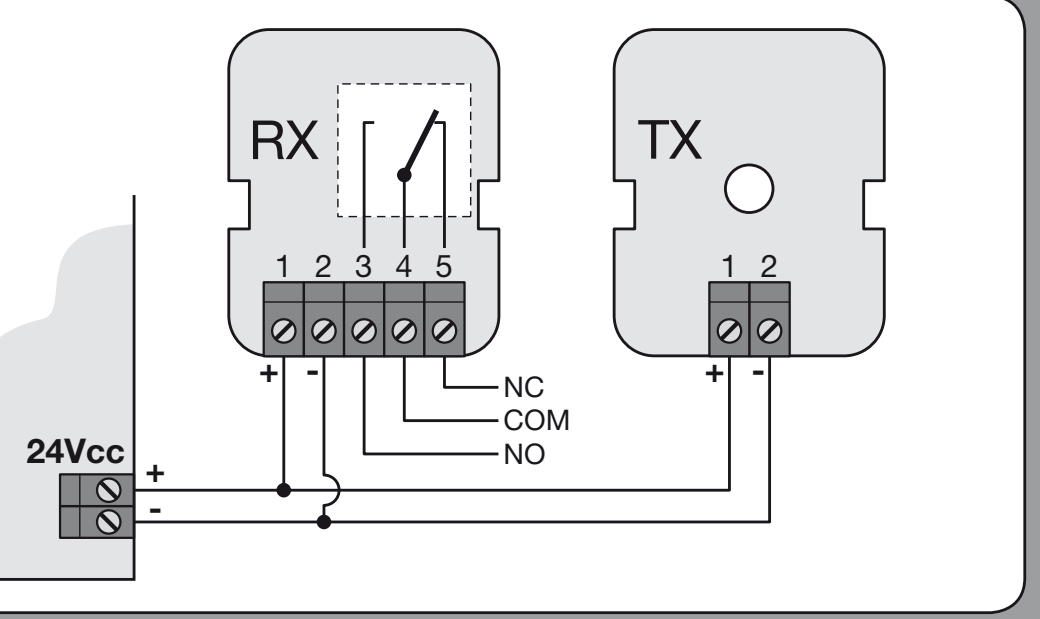

Kod NICE EPM i odašiljač TX i prijamnik RX imaju priključak 1 = + i priključak 2 = −. Na RX-u je 4 = COM i 5 = NC; priključak 3 je NO i ne upotrebljava se za sigurnosni ulaz PHOTO. Priključci releja 4–5 beznaponski su kontakti i nemaju vlastiti +/−.
| Način rada MCA2R30 | Spajanje EPM-a na PHOTO |
|---|---|

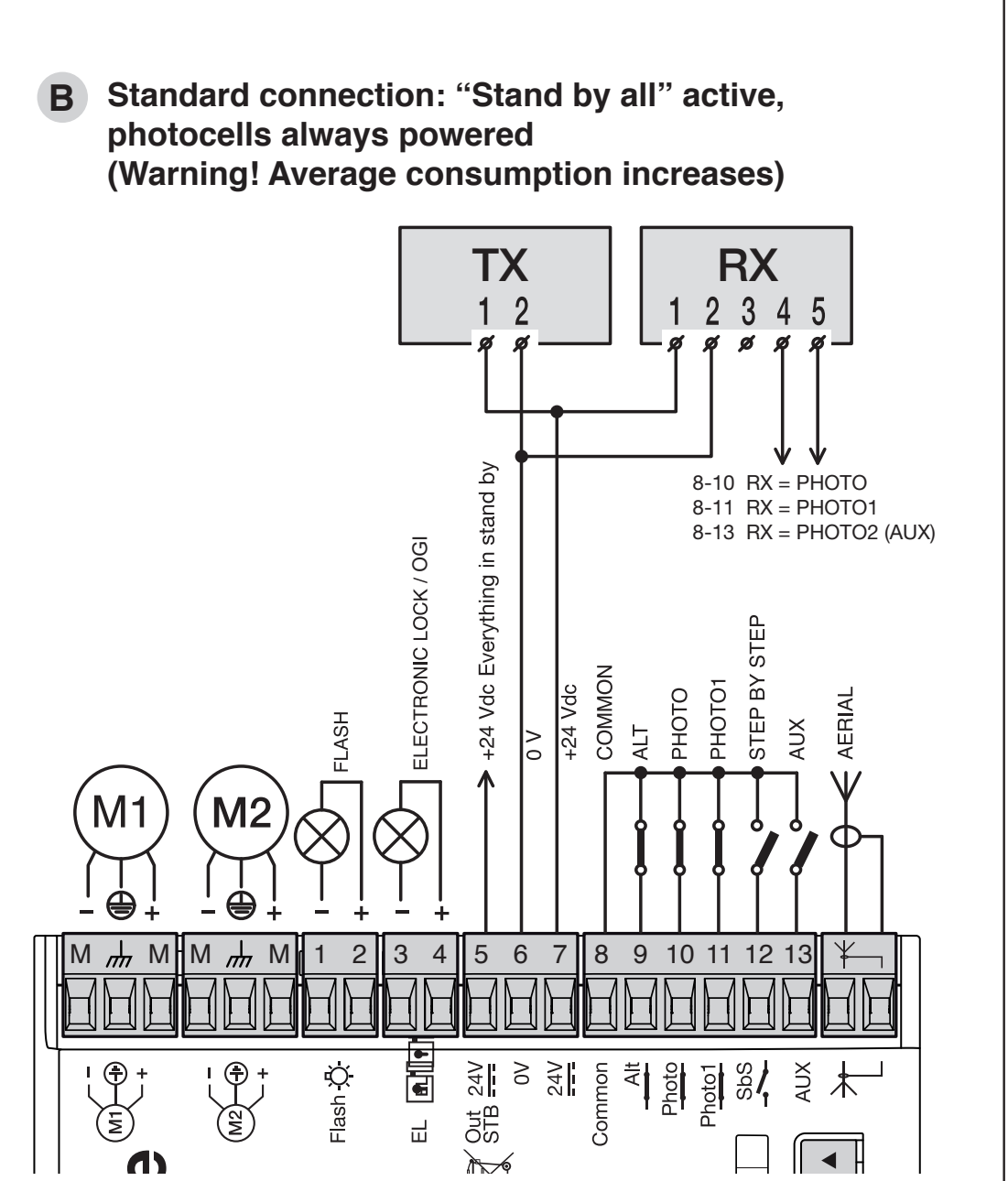

| Stalno napajanje fotoćelija – shema B | TX1 i RX1 → 7 (+); TX2 i RX2 → 6 (−); RX4 COM → 8 COMMON; RX5 NC → 10 PHOTO. |

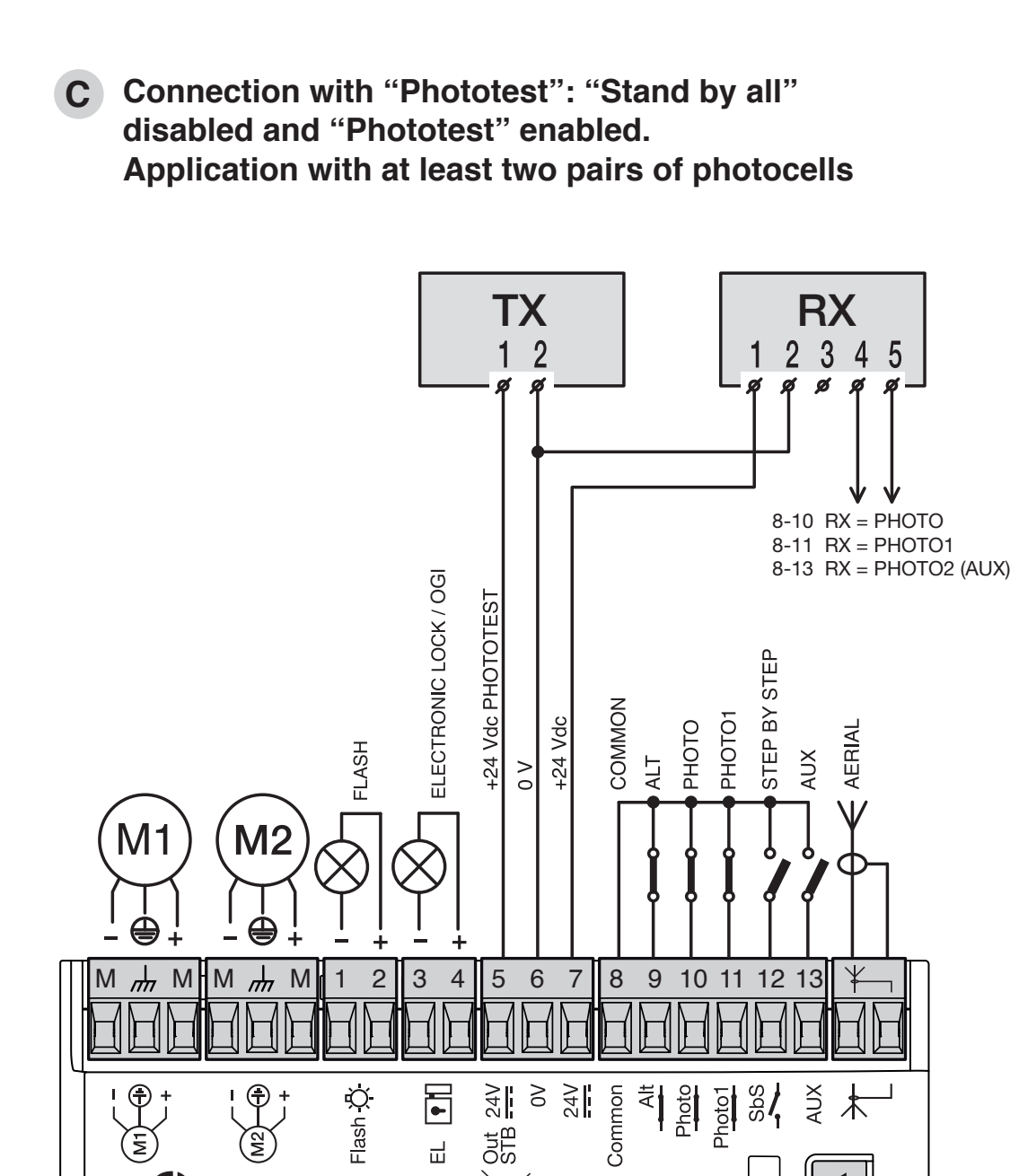

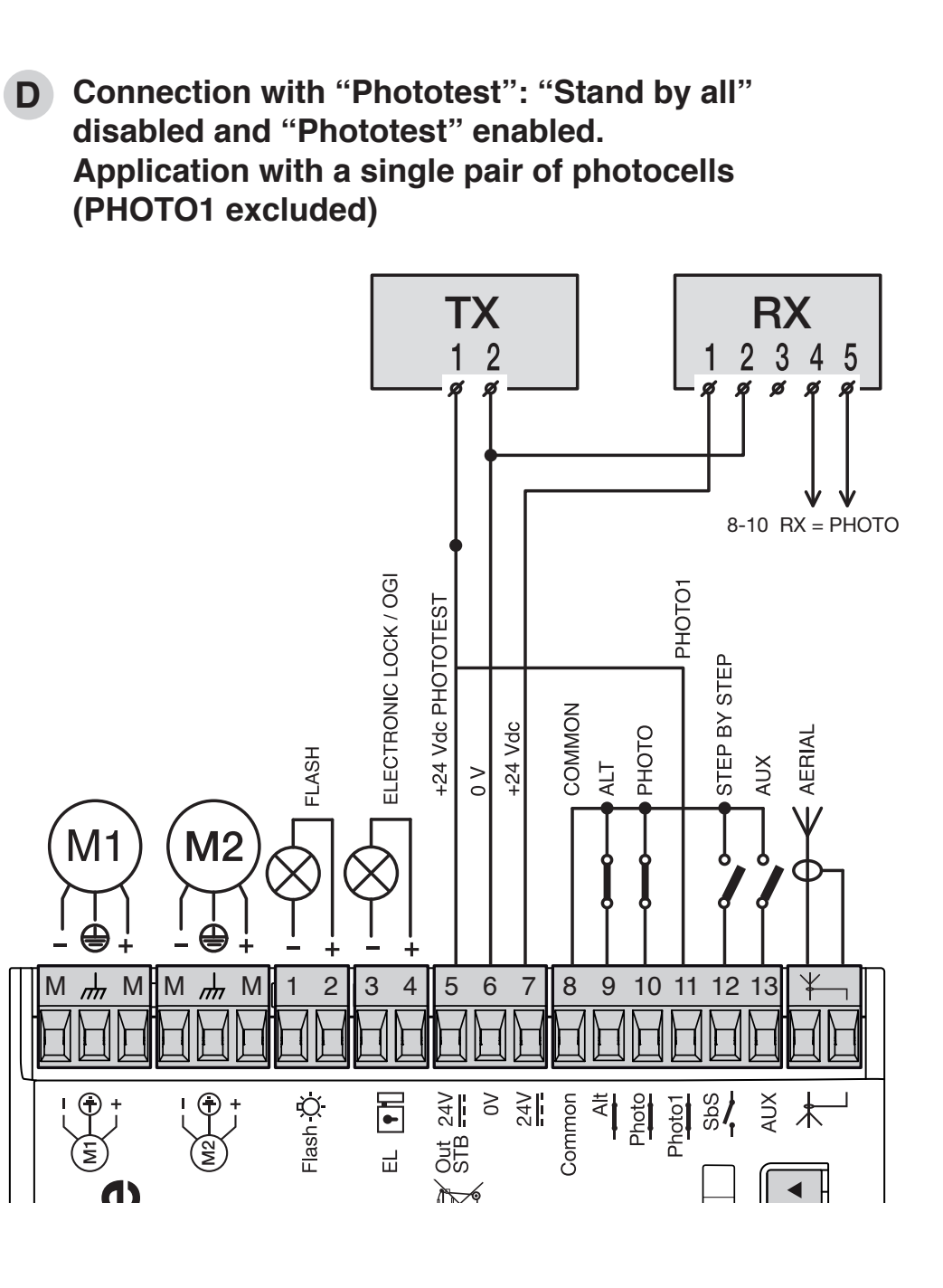

| Phototest – par na PHOTO, shema C ili D | TX1 → 5 OUT STB (+); TX2 → 6 (−). RX1 → 7 (+), RX2 → 6 (−), RX4 → 8 COMMON, RX5 → 10 PHOTO. Nakon podešavanja ponovite postupak učenja i provjeru. |

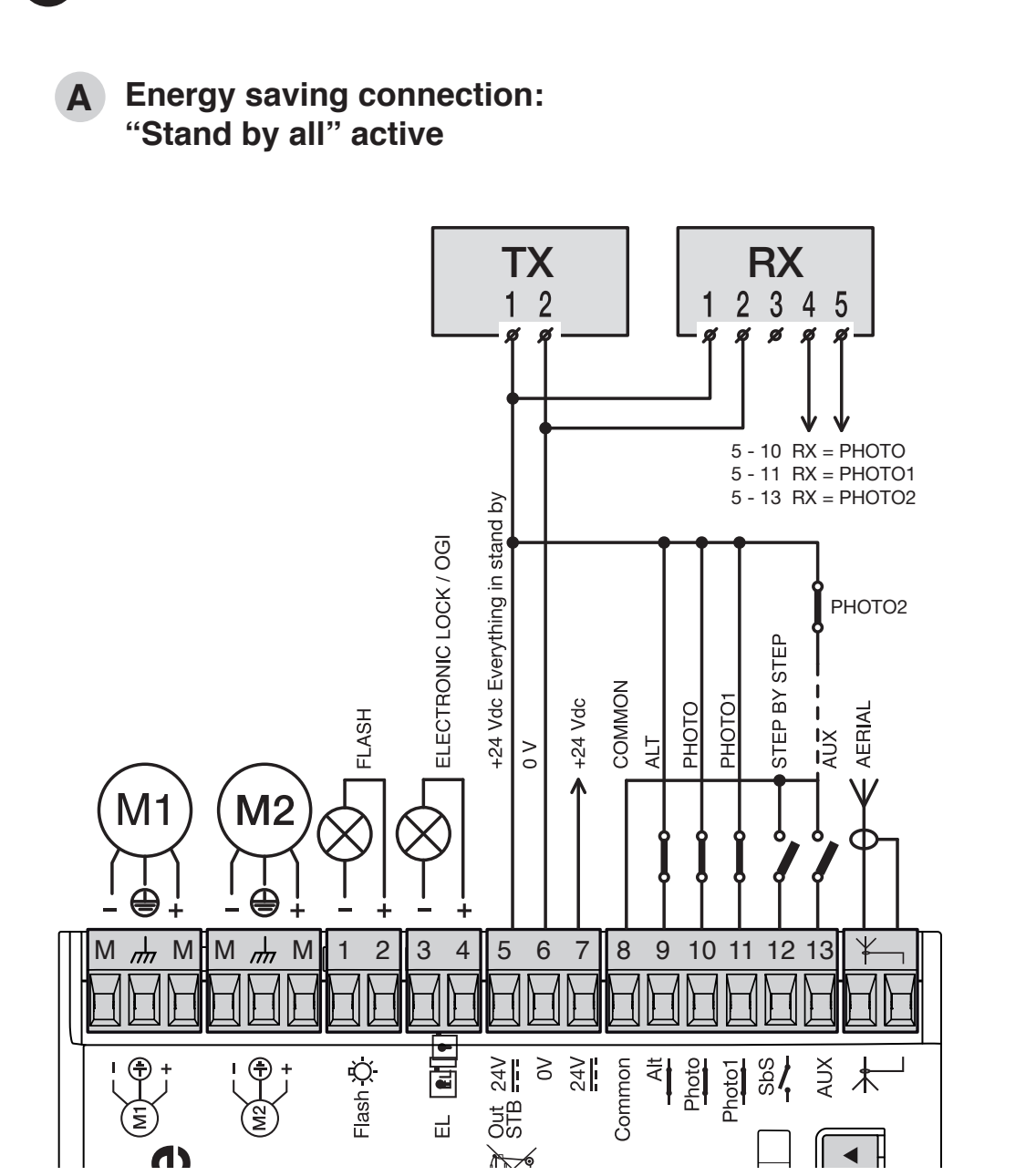

| Stand-by sa uključenim napajanjem – shema A | TX1, RX1 i RX4 COM → 5 OUT STB (+); TX2 i RX2 → 6 (−); RX5 NC → 10 PHOTO. Pridržavajte se ograničenja OUT STB od 100 mA. |
PHOTO (10) pri zatvaranju preokreće smjer kretanja; tijekom otvaranja ne utječe na kretanje. PHOTO1 (11) zaustavlja kretanje u oba smjera. PHOTO2 na AUX (13), ako je tako podešen, preokreće otvaranje i ne utječe na zatvaranje. Položaj i odabir zaštitnih uređaja moraju odgovarati rizicima konkretnih vrata.
Stand-by i Phototest alternativni su načini rada. Kod jednog para fotoćelija spojenih na PHOTO i načina rada Phototest upotrijebite shemu D: nekorišteni ulaz PHOTO1 (11) spaja se na OUT STB (5). Jednako se na 5 spaja nekorišteni AUX (13), ali samo ako je podešen kao PHOTO2. Time se ne smije zaobići nijedan ugrađeni sigurnosni uređaj. Za više parova upotrijebite shemu C. Nemojte zamijeniti COMMON (8) s uklopljenim OUT STB (5).
Prvo pokretanje i učenje putanje
Prije uključivanja motori moraju biti čvrsto pričvršćeni, blokirani, pravilno spojeni, s podešenim graničnicima i sigurnosnim ulazima. Na MC424LR30 odaberite na prekidaču tip XME2024, koji odgovara modelu SFAB2024, prema izvornom retku na slici. Nemojte odabrati SFAB2124 ni postavku prema sličnim vratima.
- Nakon uključivanja provjerite LED indikatore napajanja i sigurnosnih ulaza. Nepravilnu signalizaciju riješite prije učenja.
- Ručno deblokirajte krila, postavite ih približno na sredinu putanje i blokirajte; kod vrata s dva krila provjerite njihov redoslijed.
- Na MC424LR30 držite pritisnuto STOP/SET + CLOSE dulje od 3 sekunde prema postupku učenja putanje. Na početku se provjerava smjer, a zatim slijedi redoslijed zatvaranja, otvaranja i potpunog zatvaranja krila.
- Ako se krila kreću u pogrešnom smjeru ili se nepravilno preklapaju, odmah zaustavite učenje. Nakon odspajanja svih izvora napajanja ispravite ožičenje i ponovite cijeli postupak.
- Nakon uspješnog učenja isprobajte cijeli ciklus, usporavanje, STOP, fotoćelije i ostale zaštite. Ponovite ispitivanje nakon promjene ožičenja ili relevantnih postavki.
Programiranje upravljačke jedinice
Motor nema vlastite tipke za podešavanje. Automatsko zatvaranje, stanka, brzina, sila, kašnjenje krila, Stand-by i funkcija AUX/OGI podešavaju se na odgovarajućoj upravljačkoj jedinici. Za MC424LR30 dostupne su dvije razine s osam LED indikatora; postupci za drugu generaciju ne primjenjuju se automatski.
| Radnja MC424LR30 | Gdje pronaći postupak |
|---|---|
| Tipke, unos i pohrana | Upravljačke tipke i programiranje |
| Funkcije ON/OFF | Razina I – funkcije i zadana stanja |
| Parametri i rasponi | Razina II – vrijednosti pojedinačnih LED indikatora |
| Brisanje ili resetiranje | Postupak resetiranja konkretne ploče; brisanje radijske memorije zasebna je radnja. |
Nemojte podešavati silu kao zamjenu za popravak vrata koja zapinju. Nakon svake promjene koja utječe na kretanje ili sigurnosne ulaze potrebno je ponoviti funkcionalno i sigurnosno ispitivanje.
Odabir i uparivanje daljinskih upravljača
Prije kupnje daljinskog upravljača provjerite vrstu i kodiranje prijamnika u upravljačkoj jedinici. Za trenutačno odgovarajuću izvedbu uobičajen je izbor NICE MYGO4. Postupak pohrane tipki i brisanja memorije nalazi se u radijskom upravljanju MC424LR30. Učenje odašiljača ne zamjenjuje učenje motora. Nemojte odabrati starije modele FLO/FLOR ni daljinski upravljač za drugo radijsko sučelje samo na temelju frekvencije 433,92 MHz.
Rezervna baterija i solarno napajanje
Bez rezervnog izvora napajanja upotrijebite ručno deblokiranje ključem. Za aktualni model MC424LR30 odaberite NICE PSS124 s odgovarajućim konektorom. Stariji model NICE PS124 za R30 treba adapter NICE CABLA11 i isključen Stand-by. Za drugu upravljačku jedinicu provjerite konektor i uvjete njezina izvora napajanja; baterija se ne spaja izravno na motor.
NICE SOLEMYO SYKCE30 alternativa je nakon procjene dnevne potrošnje i sunčanih uvjeta. Pri solarnom napajanju uključite Stand-by i spojite dodatnu opremu u skladu s njezinim načinom rada. Nemojte istodobno spajati mrežno napajanje i SOLEMYO. Postavka se razlikuje od primjene PS124 preko CABLA11.

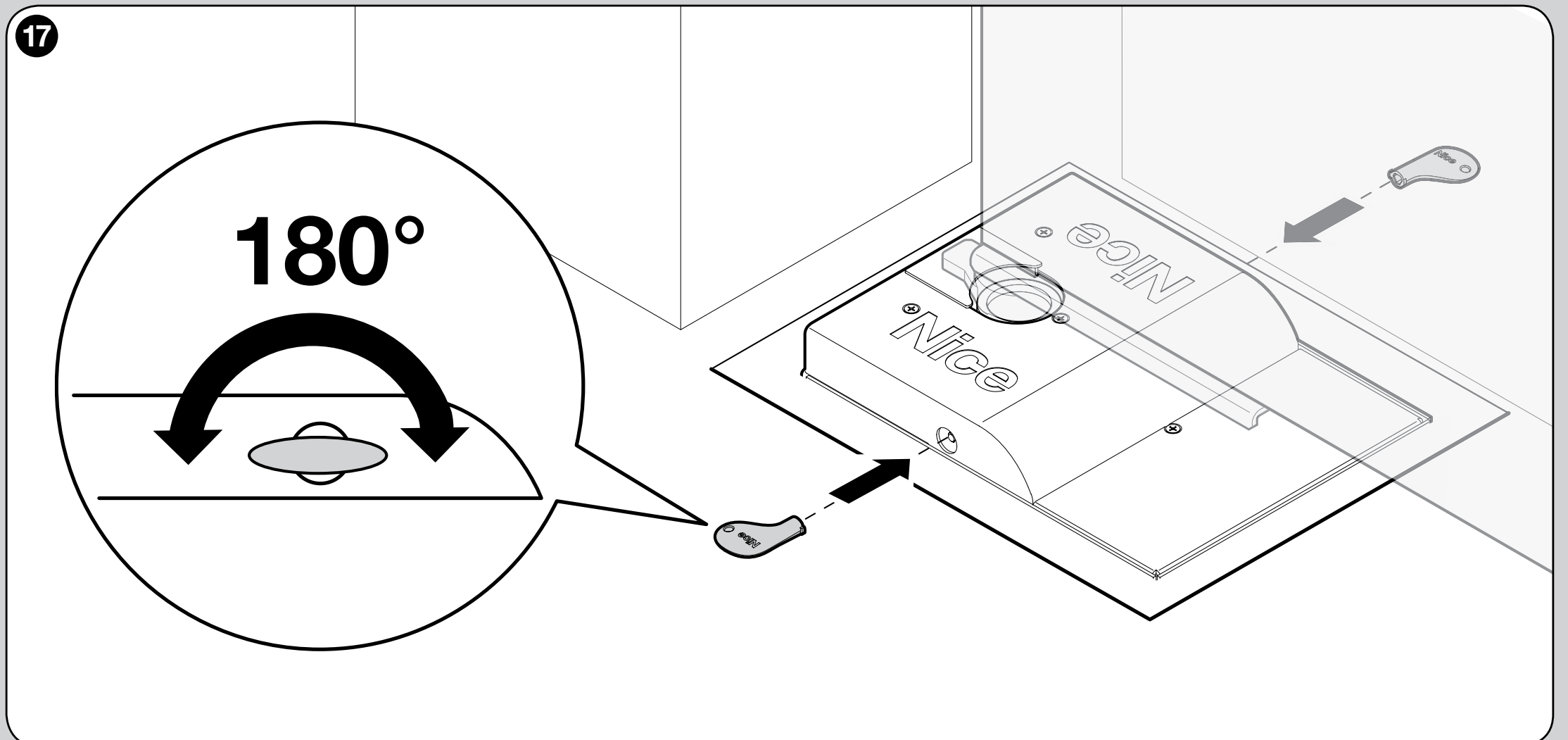

Ručno deblokiranje u slučaju nestanka struje
- Zaustavite vrata i pridržite krilo kako se ne bi samo pokrenulo. Deblokiranje obavljajte dok krilo miruje.
- Umetnite trokutasti ključ u jedan od bočnih otvora za deblokiranje i okrenite ga za 180° u bilo kojem smjeru. Krilo se može ručno otvoriti ili zatvoriti.
- Za ponovno blokiranje okrenite ključ za 180°. Mehanizam će se ponovno spojiti pri prvom pokretu aktiviranom naredbom; tijekom ispitivanja prostor vrata mora biti slobodan.
- Kod vrata s dva krila ponovite postupak na drugom motoru. Nakon povratka napajanja provjerite automatsko kretanje i zaštite.
Što provjeriti u slučaju kvara
| Simptom | Postupak |
|---|---|
| Motor ne radi | Napajanje i sigurnosne ulaze upravljačke jedinice, blokadu motora, izlaz M1/M2 i kabel. Nemojte ispitivati izravnim priključivanjem na 230 V. |
| Krilo zapinje | Ručno kretanje, poravnanje šarke i poluge, učvršćenje krila, pravilno zahvaćanje prijenosa i graničnike. Nemojte povećavati silu kako biste riješili problem. |
| Pogrešan smjer ili redoslijed | Zaustavite kretanje, odspojite izvore napajanja, provjerite žice motora i M1/M2, a zatim ponovite učenje. |
| Učenje ili Phototest ne uspijeva | Signalizaciju STOP/PHOTO/PHOTO1, polaritet TX/RX i razliku između COMMON/OUT STB. Ožičenje mora odgovarati postavkama Stand-by i Phototest. |
| Tipka radi, daljinski upravljač ne radi | Bateriju odašiljača, podržano kodiranje i radijsku memoriju prema postupku uparivanja. |
| Voda u kutiji | Odvodnju, začepljen odvod i nepropusnost spojeva izvan kutije. Isključite napajanje i osigurajte popravak; IP67 ne zamjenjuje ispravnu odvodnju. |
Sigurnosno ispitivanje i održavanje
Prije predaje isprobajte ručno deblokiranje, potpuno otvaranje i zatvaranje, graničnike, redoslijed krila i sve zaštite. Monter mora provjeriti sigurne sile i potrebne zaštitne uređaje na cijelom sklopu; najveći moment motora nije sigurna kontaktna sila za čovjeka. Djeca se ne smiju igrati upravljačem niti biti u blizini vrata dok se kreću.
Provjeru obavljajte najmanje svakih 6 mjeseci. Nakon odspajanja svih izvora napajanja očistite kutiju i odvod, provjerite koroziju, čvrstoću vijaka i graničnika, kućište, šarke, kabel i osiguranje od podizanja. Ponovno podmažite prema potrebi i u skladu s uputama za montažu. Nakon održavanja ponovite ispitivanja kretanja i sigurnosti. Oštećene dijelove i električne instalacije mora popraviti stručna osoba.

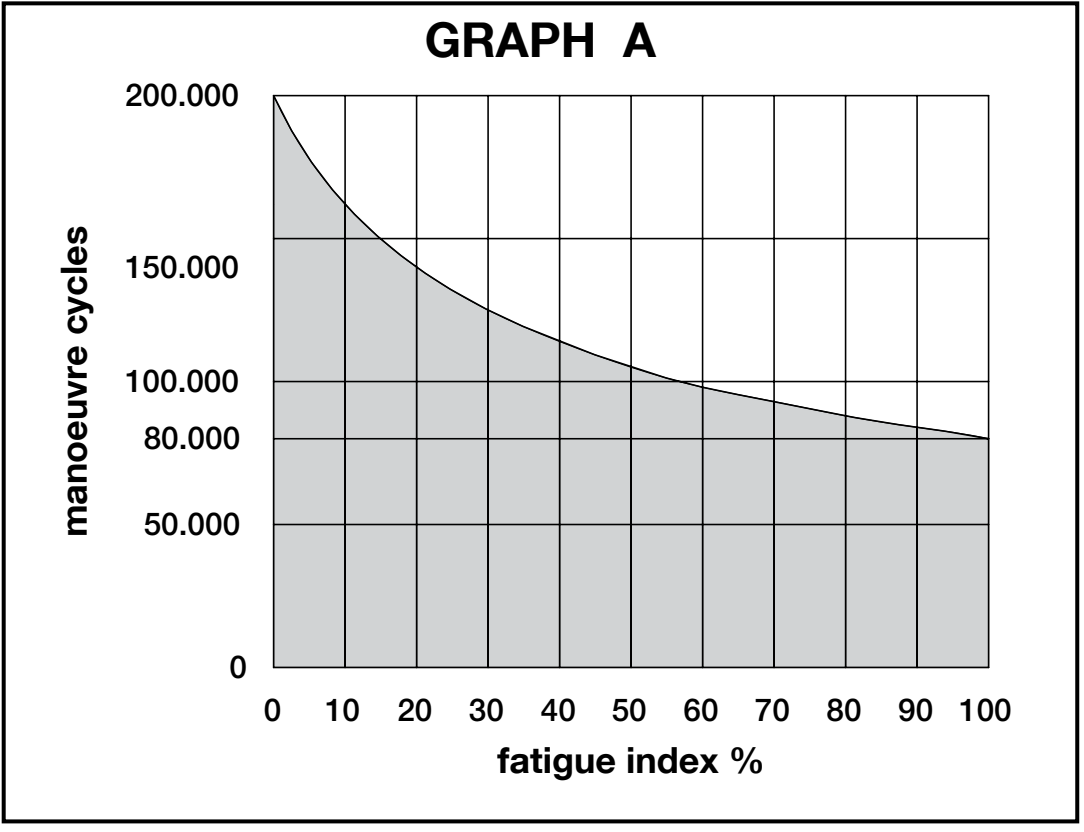

Okvirni vijek trajanja za krilo duljine 1,51–2,3 m
Za krila duljine 1,51–2,3 m možete upotrijebiti sljedeće indekse. Okvirni vijek trajanja ovisi o težini, duljini, okruženju i ispuni krila. Zbroj indeksa očitava se na vodoravnoj osi izvornog grafikona; okomita os prikazuje broj ciklusa. Riječ je o procjeni uz redovito održavanje, a ne o jamstvu ni broju godina. Kod granične konfiguracije najprije procijenite grafikon primjenjivosti.
| Masa krila | 1,51–1,8 m | 1,81–2,0 m | 2,01–2,3 m |
|---|---|---|---|
| Do 100 kg | 10 % | 20 % | 30 % |
| 101–250 kg | 20 % | 30 % | 40 % |
| 251–300 kg | 30 % | 40 % | 50 % |
| 301–330 kg | 40 % | 50 % | — |
| 331–400 kg | 50 % | — | — |
Osnovnom indeksu dodajte 15 % pri temperaturi iznad 40 °C ili ispod 0 °C, odnosno vlažnosti iznad 80 %; dodatnih 15 % za punu ispunu i 15 % pri montaži na vjetrovitom području. Svaki relevantan utjecaj uračunava se zasebno. Crtica u tablici ne znači opterećenje nula; prikladnost provjerite prema grafikonu ograničenja.
Puna ispuna, vjetar, visoka vlažnost i temperaturni uvjeti skraćuju radni vijek. Pri planiranju rada uzmite u obzir i okolinu te stvarni otpor pri kretanju, a ne samo maksimalnu masu.
Tehnički podaci za SFAB2024
| Parametar | Vrijednost |
|---|---|
| Izvedba | Podzemni motor bez povratnog hoda i enkodera, s kućištem od lijevanog metala |
| Napajanje motora | 24 V DC iz upravljačke jedinice MC424L |
| Pojedinačna ograničenja krila | 2,3 m / 400 kg; kombinacija prema grafikonu primjene |
| Maksimalna struja / snaga | 5 A / 120 W |
| Maksimalni zakretni moment | 250 Nm |
| Brzina bez opterećenja | 1,25 okretaja/min |
| Rad | Za stambenu uporabu; najviše 60 ciklusa/h pri nazivnim uvjetima, pri 180° upola manje |
| Mehaničko podešavanje kuta | 90° ±10° ili 180° ±10°, ovisno o montaži graničnika |
| Stupanj zaštite | IP67 – privremeno uranjanje; potreban je odvod iz kutije |
| Radna temperatura | −20 do +50 °C |

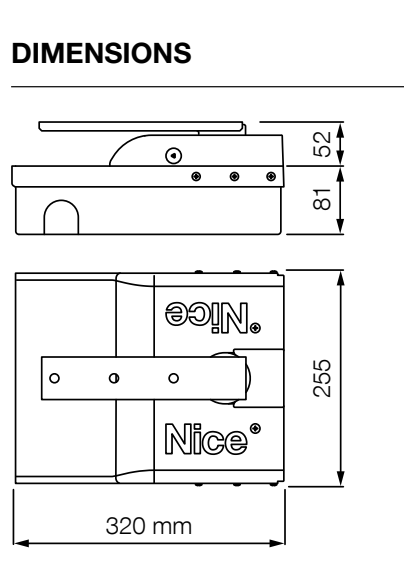

| Dimenzije samog motora | 235 × 206 × 96,5 mm |
| Masa samog motora | 6 kg |
| Kabel za napajanje | 2 m |
| Temeljna kutija | SFABBOX, zasebno ili u kombinaciji/kompletu |
Dimenzije i masa motora razlikuju se od kompletnog sklopa kutije s polugom. Crtež kutije u nastavku prikazuje tlocrt dimenzija 320 × 255 mm i visinske dimenzije njezine ugradnje; sve su dimenzije na crtežu izražene u milimetrima. Pri izradi temelja predvidite i odvod te zaštitnu cijev za kabel.
Prikaz pogona od 360°
Pogon SFAB2024 ranije se označavao i kao X-FAB XFAB2024 i X-METRO XME2024. Pri spajanju uvijek provjerite stvarni model motora i ploču upravljačke jedinice.
