NICE Moonclever MC424LR10 – upravljačka jedinica za 24 V pogone krilnih vrata iz obitelji Wingo
RASPRODAJA ZALIHA| Dostupnost proizvoda: | na zalihi | Robu standardno otpremamo u roku od 24 sata. |
|---|
na zalihi
229,91 € s PDV-om
| Težina |
|---|
| 1,50 kg |
Opis proizvoda NICE Moonclever MC424LR10 – upravljačka jedinica za 24 V pogone krilnih vrata iz obitelji Wingo
Upravljačka jedinica NICE MC424LR10 zamijenjena je potpuno kompatibilnim novijim modelom NICE MC424LR30.
NICE Moonclever MC424LR10 je upravljačka centrala za automatizaciju jednokrilnih, ili dvokrilnih vrata. Pogoni kompatibilni s njom moraju imati napajanje 24Vdc.
- Upravljačka jedinica sinkronizirano otvara i zatvara (a i zaustavlja) dvokrilna vrata; naravno, moguće je upravljati i jednim motorom jednokrilnih vrata.
- Prikladna je za otvaranje vrata prema unutrašnjosti i vanjštini posjeda.
- Bežično daljinsko upravljanje daljinskim upravljačem (s antenom do 150-200m).
- Vratima se može upravljati i žično, pomoću tipkala, videoparlafona i mnoštva druge dodatne opreme (otkrijte sve načine otvaranja vrata).
- Siguran rad zahvaljujući:
- mogućnosti priključivanja fotoćelija koje štite prolaz infracrvenom zrakom; kada se ona prekine, vrata se zaustavljaju i počinju otvarati (ili zatvarati, odnosno zaustavljaju se),
- nadalje, zahvaljujući ugrađenoj osjetljivosti na mehaničke prepreke, pri udaru vrata u predmet ili osobu motori ne nastavljaju gurati, nego se zaustavljaju i kreću u suprotnom smjeru,
- i, na kraju, zahvaljujući sigurnom niskonaponskom napajanju motora i dodatne opreme od 24 V.
- S priključenom rezervnom baterijom vrata mogu obaviti čak 10 ciklusa rada u slučaju nestanka struje.
- S priključenom električnom bravom automatski se zaključavaju vrata u zatvorenom položaju, pa se krila ne savijaju; to ćete posebno cijeniti kod dužih krila, duljih od 3 m.
- Jednim pritiskom na tipke upravljačka jedinica sama pokreće motore između potpuno otvorenog i potpuno zatvorenog položaja te sprema krajnje položaje u memoriju.
- Mogućnost vraćanja na tvorničke postavke (daljinski upravljači brišu se zasebno).
Kompatibilnost isključivo s taksativno navedenim pogonima za krilna vrata:
Upravljačka centrala MC424LR10 sadrži upravljačku jedinicu MCA2R10, koja je smještena u standardizirano plastično kućište Moonclever. Ima ugrađen radijski prijamnik i ujedno uključuje priključak tipa SM za priključivanje dodatnog radijskog prijamnika (SMXI, OXI, ...) iz daljinskih upravljača (Flor, Era Flor, Era One, Era Inti, ...).
Zahvaljujući tehnologiji 24V prikladna je i za solarni sustav NICE Solemyo, koji omogućuje napajanje i na lokacijama bez pristupa izvoru električne energije. Također je moguće upravljačku jedinicu napajati iz rezervne baterije NICE PS124, koja nekoliko sati nakon nestanka struje omogućuje izvođenje nekoliko ciklusa otvaranja i zatvaranja krilnih vrata. U stanju pripravnosti, upravljačka jedinica s priključenim radijskim prijamnikom troši samo 2 W (pri napajanju iz baterije PS124, ili iz solarnog sustava Solemyo, potrošnja iznosi samo 0,1 W).
Dijagnostika pomoću dijagnostičke LED diode.
Automatski se nakon procjene duljine krila postavljaju intervali ubrzavanja i usporavanja pri otvaranju i zatvaranju, a moguće je postaviti i silu, brzinu, otvaranje za pješake itd. vidi programiranje upravljačke jedinice pogona. Detekcija prepreka tijekom cijelog pomicanja krila jamči siguran rad motora.
Upravljačka centrala NICE Moonclever MC424LR10 prikladna je za klimatske uvjete u Slovačkoj i ispunjava sve europske sigurnosne norme.
Pribor kompatibilan s centralom NICE Moonclever MC424LR10
Uz upravljačku centralu preporučujemo kupnju kompatibilnog dodatnog pribora:
| Što | Zašto | Tip |
|---|---|---|
| Signalna svjetiljka | Signalna svjetiljka bljeskanjem označava pomicanje vrata – prikladno za izlaze sa slabom preglednošću. Uz to ima ugrađenu antenu – veći domet daljinskog upravljača. | - Era Light (EL24, ELDC) - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotoćelije | Pri zatvaranju detektiraju prepreku i zaustavljaju kretanje – vrata neće udariti u automobil ni u osobe. | - Era Photocell (EPS, EPM, EPL) - BF - Moon (MOF, MOFO) |
| Odašiljač |
Za daljinsko upravljanje vratima. |
- FloR (Flo2R-s, Flo4R-s) |
| Prijamnik | Nije potreban za daljinsko upravljanje vratima jer upravljačka jedinica NICE-MCA2R10 već ima ugrađen jedan prijamnik. | - OXI - SMXI |
| Antena | Za veći domet daljinskog upravljača. | - ugrađena u signalnu svjetiljku ML24T, EL24, ELDC - samo antena ABFKIT, ili ABF |
| Tipkovnica | Ako zaboravite daljinski upravljač, ako vam dolazi mnogo vozila ili osoba pa ne želite svima davati daljinski upravljač ili vrata otvarati samo ručno. | - EDSWG |
Priručnik za upravljačku centralu NICE Moonclever MC424LR10
Priručnik za upravljačku centralu NICE Moonclever MC424LR10 za sada je dostupan za preuzimanje samo na engleskom:
Priručnik za upravljačku centralu NICE Moonclever MC424LR10
Ugradnja upravljačke centrale NICE Moonclever MC424LR10
Ugradnja upravljačke centrale u standardiziranu montažnu kutiju Moonclever izvodi se pričvršćivanjem s pomoću četiri vijka:
 |
 |

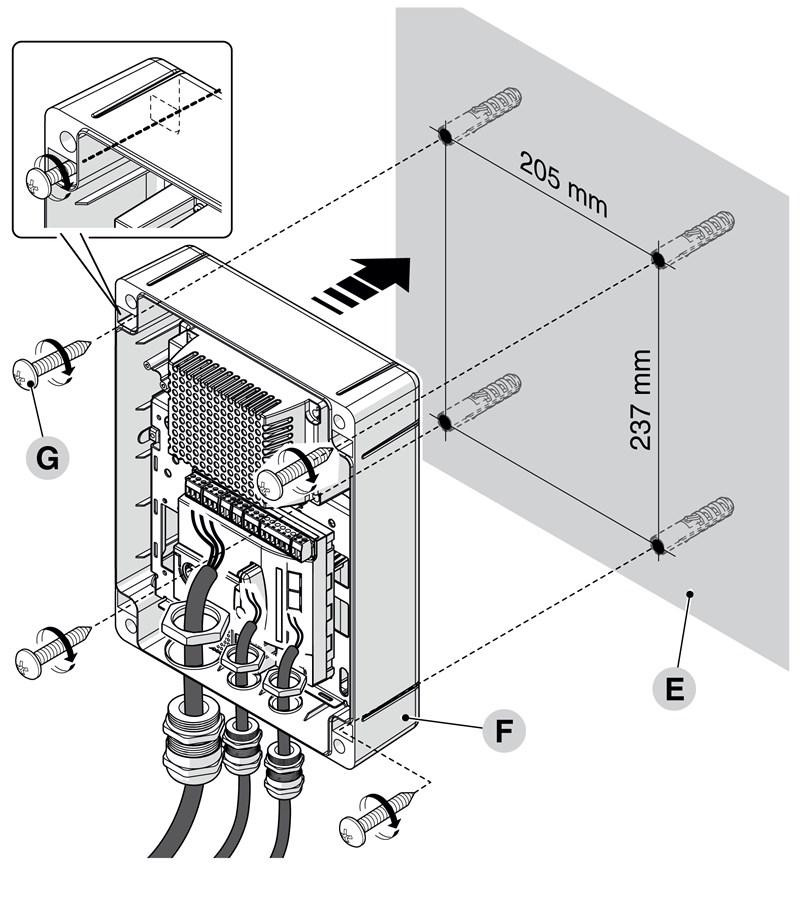

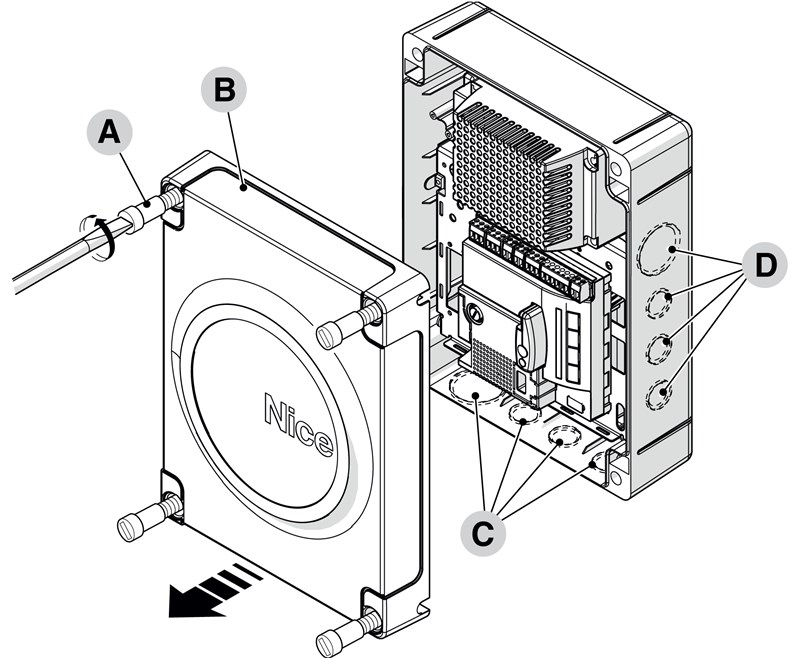

| 1. Odvijte plastične vijke poklopca. | 2. Pričvrstite kutiju centrale s pomoću četiri zidna tipla. |
|---|

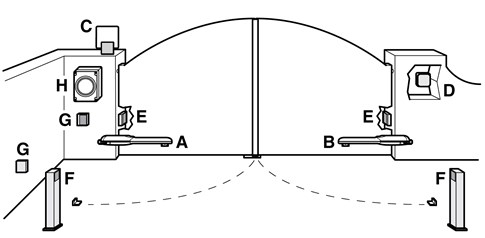

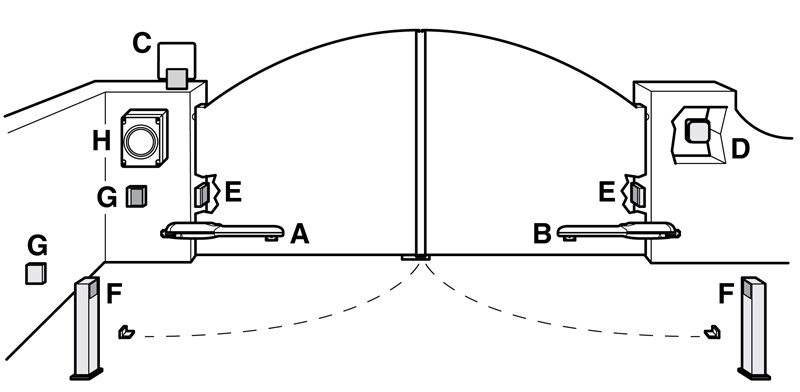

Uobičajena (neobavezna) shema spajanja upravljačke jedinice pogona s priborom izgleda ovako:
Popis pribora
|
|
Napomena o fotoćelijama:
| 5. | FOTO | Fotoćelije ne djeluju tijekom otvaranja, a pri zatvaranju vrata, ako se prekine njihova zraka, pokreću obrnuti smjer otvaranja. |
|---|---|---|
| 6. | FOTO1 | Fotoćelije zaustavljaju kretanje vrata i tijekom otvaranja i tijekom zatvaranja. |
| 7. | FOTO2 | Fotoćelije ne djeluju tijekom zatvaranja, a pri otvaranju vrata, ako se prekine njihova zraka, pokreću obrnuti smjer zatvaranja. |
Spajanje upravljačke centrale NICE Moonclever MC424LR10
Prije spajanja, odspajanja i izmjene spojeva ne zaboravite pogona i pogona na električnu mrežu i dodatnih uređaja isključiti iz napajanja, bilo na osiguraču, vađenjem osigurača napajanja, ili odspajanjem rezervne baterije. Pričekajte da se sve LED diode ugase.
...na električnu mrežu

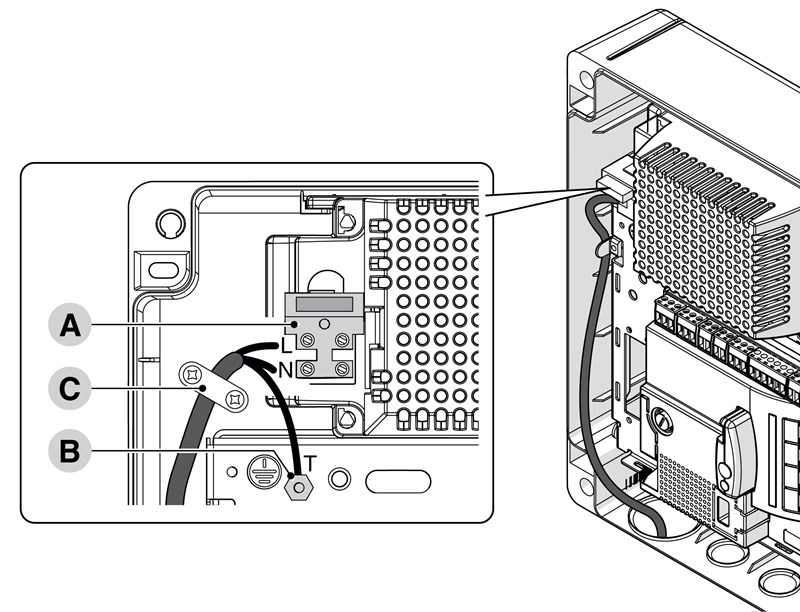

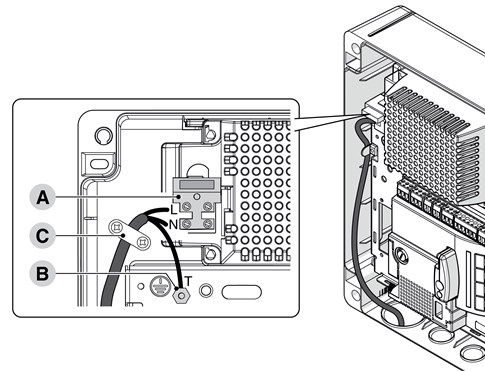

Za osnovni rad pogona dovoljno je samo dovesti u upravljačku centralu pogona električno napajanje.
- Odvrnite držač kabela C
- Spojite fazu na priključnu stezaljku A na priključak označen s L
- Spojite nulu na priključnu stezaljku A, na priključak označen s N
- Pričvrstite vijkom uzemljenje na točku B označenu slovom T
...dodatnih uređaja

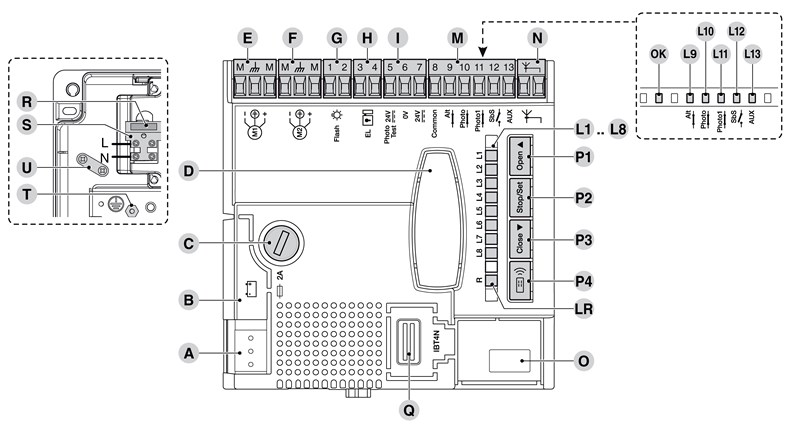

Na upravljačku jedinicu mogu se spojiti sljedeći dodatni uređaji:
| A. | Priključak napajanja 24 V |
|---|---|
| B. | Priključak za spajanje rezervne baterije NICE PS124, ili solarnog sustava NICE Solemyo. |
| C. | Osigurač upravljačke jedinice tipa F 2A |
| D. | Priključak NICE SM za prijamnik radijskog signala (npr. SMXI, OXI) |
| E. | Priključak primarnog motora M1 (prvi se pokreće pri zatvaranju, a ako nije priključen, upravljačka jedinica automatski će prepoznati vrata kao jednokrilna) |
| F. | Priključak sekundarnog motora M2 (prvi se pokreće pri otvaranju) |
| G. | Izlaz za signalnu svjetiljku |
| H. | Izlaz za indikator vrata, ili električnu bravu (ovisno o postavci u programiranju) |
| I. | Napajanje 24 Vdc za dodatnu opremu, Stanje pripravnosti i FOTOTEST |
| L9...L13. | LED indikatori ulaza |
| OK | LED indikator „OK“ |
| L1..L8 | Programski LED indikatori |
| LR | LED indikator programiranja daljinskih upravljača |
| M. | Ulazi za spojene uređaje, fotoćelije, tipkala itd. |
| N. | Ulaz za antenu (npr. ABF, ABFKIT, ili ugrađena u svjetiljci ML24T) |
| O. | Prekidači za odabir modela motora |
| Q. | Konektor IBT4N za dijagnostiku i programiranje (za profesionalnu upotrebu) |
| R. | Osigurač napajanja |
| S. | Priključna stezaljka napajanja (L=faza, N=nula) |
| T. | Priključak uzemljenja |
| U. | Držač napojnog kabela |
| P1,P2,P3 | Programski gumbi |
| P4. | Gumb za programiranje daljinskih upravljača |
Standardne sheme spajanja:
Ožičenje na priključne stezaljke upravljačke jedinice može se izvesti na tri glavna načina:
| S načinom pripravnosti | Bez načina pripravnosti | |
|---|---|---|
| Bez FOTOTESTA | S FOTOTESTOM | |
 |
 |
 |
| Jednu minutu nakon posljednjeg manevra upravljačka jedinica prelazi u način rada za uštedu energije, pri čemu isključuje sve ulaze i izlaze. Aktivirani način pripravnosti označava LED dioda OK (LED P1), koja treperi sporije (jednom svake 4 sekunde) nego uobičajeno (jednom u sekundi). Način pripravnosti obvezan je za spajanje sa solarnim sustavom NICE Solemyo, kao i za spajanje pomoćne baterije NICE PS124. | Spajanje bez načina pripravnosti i bez FOTOTESTA. Uređaj troši standardnu količinu energije, a manevar će se pokrenuti čak i ako neka od sigurnosnih fotoćelija ne radi. | FOTOTEST provjerava ispravnost fotoćelija FOTO, FOTO1 i FOTO2 prije pokretanja manevra (tj. svaka se fotoćelija napaja zasebno). Ako neka fotoćelija ne radi ispravno, manevar se neće pokrenuti. Ako se neka od fotoćelija ne upotrebljava, terminal mora biti spojen na ulaz br. 8 (zajednički ulaz). |
Spajanje s načinom pripravnosti standardno je; njegova je upotreba isključena samo kod spajanja s FOTOTESTOM. Dakle, uključen je ili način pripravnosti ili FOTOTEST, ili nijedno od toga.
Ožičenje pojedinačnih priključnih stezaljki
Upravljačka jedinica NICE MCA2 centrale NICE Moonclever MC424L omogućuje sljedeće ulaze i izlaze za dodatnu opremu:
| Ulaz | Namjena | Opis | Vrsta kabela |
|---|---|---|---|
| L-N-I | Napajanje | Glavni električni priključak. | 3×1,5mm2 |
| 1-3 | Motor M1 | Napajanje primarnog motora M1. | 3×1,5mm2 |
| 1-3 | Motor M2 | Napajanje sekundarnog motora M2 (ako nije priključen, upravljačka jedinica automatski će prepoznati vrata kao jednokrilna). | 3×1,5mm2 |
| 4-5 | Signalna svjetiljka | Izlaz za jednu upozoravajuću signalnu svjetiljku NICE LUCY24 (ili NICE ML24T) s jednom 24V 25W žaruljom. | 2×1mm2 |
| 6-7 | Indikator vrata S.C.A., ili električna brava |
Priključak na indikator otvorenih vrata S.C.A. 24 Vdc, maksimalno 5W ili električna brava 12Vac, maksimalno 25VA. |
S.C.A.: 2×0,5mm2 Električna brava: 2×1mm2 |
| 8 |
+24 Vdc (plus +) |
Dvije međusobno isključive namjene: Ako se ne koristi ni način pripravnosti ni FOTOTEST, ne koristi se, nego se umjesto njega koristi ulaz br. 11. |
1×0,5mm2 |
| 9 | 0 Vdc (minus -) |
Napajanje 0 Vdc (minus) za dodatnu opremu | 1×0,5mm2 |
| 10 |
24 Vdc (plus +) |
Koristi se napajanje za dodatnu opremu (24 Vdc, maksimalno 200mA), bez načina pripravnosti. Ako se koristi način pripravnosti, ne koristi se, nego se umjesto njega koristi ulaz br. 8. Napajanje +24 Vdc, maksimalno 100mA, za RX fotoćelije (prijamnik) pri uporabi FOTOTESTA; ako se FOTOTEST ne koristi, njime se napajaju sve fotoćelije. |
1×0,5mm2 |
| 11 | Zajednički ulaz | Zajednički ulaz za dodatnu opremu (+24 Vdc), koristi se kada se ne koristi način pripravnosti. | 1×0,5mm2 |
| 12 | STOP |
Ulaz za uređaje koji zaustavljaju kretanje vrata. Mogu se priključiti uređaji:
|
1×0,5mm2 |
| 13 | FOTO | Ulaz za sigurnosne uređaje, npr. fotoćelije, sigurnosne kontaktne letve. Prekid tijekom manevra uzrokuje promjenu smjera kretanja ili zaustavljanje krila. Ovdje se spajaju normalno zatvoreni uređaji. | 1×0,5mm2 |
| 14 | FOTO1 | Ulaz za sigurnosne uređaje, npr. fotoćelije, sigurnosne kontaktne letve. Prekid tijekom manevra uzrokuje promjenu smjera kretanja ili zaustavljanje krila. Ovdje se spajaju normalno zatvoreni uređaji. | 1×0,5mm2 |
| 15 | Korak po korak | Ulaz za uređaje koji upravljaju kretanjem vrata korak po korak (vidi Upravljanje kretanjem vrata korak po korak). Mogu se priključiti normalno otvoreni uređaji (NO). | 1×0,5mm2 |
| 16 | AUX | Pomoćni ulaz. | 1×0,5mm2 |
| 17-18 | Antena | ulaz za antenu radijskog prijamnika. Antena je obično ugrađena u signalnu svjetiljku, npr. NICE ML24T, a može se koristiti i zasebna vanjska antena NICE ABFKIT. | Oklopljeni koaksijalni kabel: RG58 |
Spajanje ključnog prekidača
Upravljačka centrala NICE Moonclever MC424L kompatibilna je sa svim ključnim prekidačima u našoj ponudi. Spajanje se može izvesti na najmanje dva standardna načina:
| STOP i upravljanje korak po korak | Upravljanje korak po korak i pomoćni ulaz |
|---|---|
 |
 |
| Okretanje ključa ulijevo odmah zaustavlja kretanje vrata. Okretanje udesno pokreće korak po korak kretanje vrata. Napomena: ako želite aktivirati način pripravnosti, spojite ALT na priključak br. 8 umjesto na priključak br. 11. |
Okretanjem ulijevo izvršava se naredba programirana za pomoćni ulaz (djelomično otvaranje jednog krila, djelomično otvaranje oba krila, otvoriti, zatvoriti, izvršiti FOTO2). Okretanje udesno pokreće korak po korak kretanje vrata. |
Spajanje ulaza STOP
Upravljačka jedinica NICE Moonclever MC424L može se programirati na dva načina prepoznavanja ulaza STOP:
- Normalno zatvoreni kontakti (NC) - uređaji koji pri aktiviranju otvaraju kontakt i time upravljačkoj jedinici daju naredbu za zaustavljanje vrata
- Uređaji s konstantnim otporom od 8,2k? (npr. sigurnosne rubne letve) - upravljačka jedinica nadzire otpor i zaustavlja kretanje vrata ako vrijednost otpora odstupi od standardne vrijednosti. Na taj se način mogu kombinirati normalno zatvoreni kontakti (NC), normalno otvoreni kontakti (NO) i uređaji s konstantnim otporom od 8,2k? (npr. sigurnosne rubne letve), prema sljedećoj tablici:
|
|
Vrsta prvog uređaja | |||
| NO | NC | 8,2k? | ||
|---|---|---|---|---|
| Vrsta drugog uređaja |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2k? | |
|
 |
|
Spajanje ulaza S.C.A. – indikator otvorenih vrata ili električna brava
Za ovaj ulaz mogu se programirati dva načina rada:
| 1. Indikator otvorenih vrata | 2. Električna brava |
|---|---|
 |
 |
| Žarulja spojena na ulaz S.C.A. polako treperi pri otvaranju vrata, a brzo pri zatvaranju. Dok su vrata otvorena, žarulja svijetli; kada su vrata zatvorena, žarulja je ugašena. Način rada može se podesiti. | Istodobno se pri svakom otvaranju tijekom tri sekunde šalje električnoj bravi signal za otključavanje. |
Osigurači upravljačke jedinice

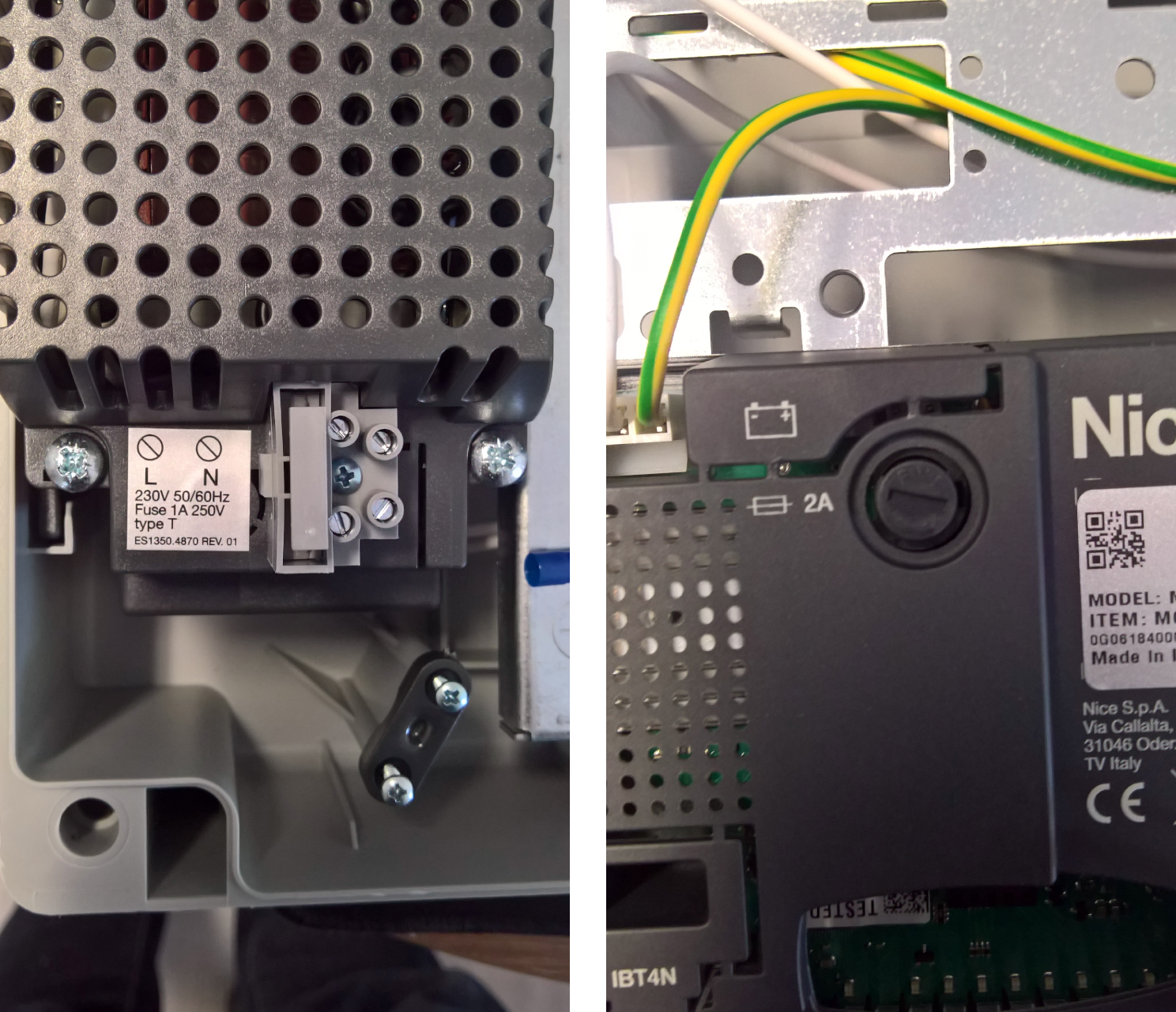

U pogonu se nalaze dva osigurača: za napajanje (tip: T 1A 250V) i za upravljačku jedinicu (tip F 2A 250V).
Fotoćelije pogona
U pripremi.
Pokretanje upravljačke jedinice
Nakon spajanja upravljačke jedinice na električnu mrežu, sve bi LED diode trebale nekoliko sekundi brzo treperiti, a zatim bi trebalo biti postignuto sljedeće stanje:
- Napon približno 30 Vdc (pri upotrebi pričuvne baterije 24 Vdc) na ulazima 9-10.
- LED dioda P1 treperi u intervalima od jedne sekunde. Ako je došlo do promjene na ulazima, dioda će brzo zatreperiti dvaput zaredom.
- LED diode za normalno zatvorene kontakte (NC) svijetlit će, a diode za normalno otvorene kontakte bit će ugašene, pogledajte sliku:
Diode će svijetliti prema sljedećem ključu:
Ulaz Vrsta ulaza Stanje LED diode STOP STOP NC L1 svijetli Konstantni otpor 8,2k? L1 svijetli FOTO NC L2 svijetli FOTO1 NC L3 svijetli Impulsno upravljanje NO L4 nesvijetli AUX NO - Djelomično otvaranje I. L5 nesvijetli NO - Djelomično otvaranje II. L5 nesvijetli NO - Otvoriti L5 nesvijetli NO - Zatvoriti L5 nesvijetli NC - Aktivna FOTO2 L5 svijetli - Pojedine LED diode trebale bi se paliti i gasiti ovisno o promjeni stanja uređaja spojenih na njih.
- Nakon pritiska na tipku P2 oba bi motora trebala kratko otvoriti vrata, pri čemu će se prvo pokrenuti primarno krilo. Prekinite manevar ponovnim pritiskom na tipku P2. Ako se krila ne počnu otvarati, već ostanu stajati ili se počnu zatvarati, potrebno je zamijeniti polaritet na motorima. Ako se prvo pokrene sekundarno krilo, namjestite premosnik prema slici:
Primarno krilo – motor M2 Primarno krilo, motor M1
Prepoznavanje kretanja krila vrata
Za pravilan rad kretanja vrata (konkretno, za izračun putanje ubrzavanja i usporavanja te djelomičnog otvaranja), upravljačka jedinica mora sama utvrditi duljinu putanje otvaranja krila vrata. Tijekom ovog postupka pogonima pomiče vrata od graničnika do graničnika i utvrđuje duljinu intervala otvaranja vrata.
Napomena: Ako ste već prošli fazu prepoznavanja kretanja krila vrata, prije ponovnog prepoznavanja potrebno je izbrisati memoriju upravljačke jedinice.
Prije samog prepoznavanja kretanja krila vrata provjerite jesu li uređaji spojeni na ulaze STOP, FOTO i FOTO1 ispravni i pravilno spojeni. Ako se neki od njih aktivira tijekom prepoznavanja, postupak je potrebno ponoviti. U idealnom slučaju krila vrata trebala bi biti približno napola otvorena. To možete postići deblokiranjem pogona, ručnim pomicanjem u poluotvoreni položaj i ponovnim blokiranjem. Nakon blokiranja motora uvijek rukom malo pomaknite krilo kako bi motor sjeo na mjesto. U načelu nije važno u kojem se položaju krila nalaze prije prepoznavanja.
Prvo pokretanje upravljačke jedinice (ili prepoznavanje nakon resetiranja)
- Podesite/provjerite postavke prekidača za odabir modela pogona prema tablici 2.6 u priručniku upravljačke jedinice.
Napomena: motor WG2024: 1-gore, 2-dolje, 3-gore, 4-gore; WG3524: 1-dolje, 2-dolje, 3-gore, 4-gore; TOO3024: 1-gore, 2-dolje, 3-dolje, 4-gore; TOO4524: 1-dolje, 2-dolje, 3-dolje, 4-gore; neodređeni model: 1-dolje, 2-gore, 3-gore, 4-gore - Ručno deblokirajte krila i postavite ih u međupoložaj (otvorena približno 45°), ponovno blokirajte pogone i malo povucite krila kako bi motori sjeli na mjesto.
- Na upravljačkoj jedinici istodobno pritisnite drugu tipku (STOP/SET) i treću tipku (CLOSE), a kad se krila počnu pomicati, pustite ih.
- Krila će izvesti sljedeći niz radnji (prepoznavanje kretanja krila može se prekinuti u bilo kojem trenutku pritiskom tipke STOP):
- Oba krila malo će se otvoriti.
Napomena: Ako se počnu kretati u suprotnom smjeru, odnosno malo se zatvore, potrebno je prekinuti postupak pritiskom tipke STOP, isključiti upravljačku jedinicu iz napajanja i zamijeniti polaritet na oba motora. Ako se jedno krilo počne otvarati, a drugo zatvarati, potrebno je zamijeniti polaritet samo na motoru koji se počeo zatvarati. Zamjena polariteta znači zamijeniti kabele na priključcima + (plus) i - (minus) unutar trostrukog motornog priključka odgovarajućeg motora. - Donje krilo potpuno će se zatvoriti.
Napomena: Ako se počne pomicati pogrešno krilo (odnosno gornje), potrebno je prekinuti postupak pritiskom tipke STOP, isključiti upravljačku jedinicu iz napajanja i međusobno zamijeniti cijele trostruke motorne priključke M1 i M2. - Gornje krilo potpuno će se zatvoriti.
- Gornje krilo počet će se otvarati, a ubrzo nakon njega i donje krilo.
Napomena: Ako vrijeme odgode nije dovoljno, može se promijeniti u programiranju; pogledajte poglavlje 5.2.2, LED L6 „Odgoda krila”. - Oba krila potpuno će se otvoriti.
- Donje krilo počet će se zatvarati, a ubrzo nakon njega i gornje krilo.
- Krila će se potpuno zatvoriti, a upravljačka jedinica pohranit će njihove krajnje položaje u memoriju.
- Gotovo.
Sve prethodno navedene faze moraju se odvijati jedna za drugom bez vaše intervencije. Ako se neka faza ne odvija pravilno, zaustavite je pritiskom tipke P1 i po potrebi prilagodite postavke i ponovite postupak.
Programiranje upravljačke jedinice pogona
Upravljačka jedinica MC424L omogućuje programiranje više funkcija, bilo uključivanjem/isključivanjem funkcije programiranjem razine I., bilo postavljanjem zadane vrijednosti parametra programiranjem razine II.
Programiranje na prvi pogled može djelovati pomalo zamršeno i nerazumljivo, no nakon što shvatite dva osnovna načela, uz malo mašte brzo ćete se snaći u izborniku.
U osnovi je potrebno razumjeti da se programiranje obavlja pomoću triju tipki (tipke P1, P2 i P3), pripadajućih LED dioda (LED diode P1, P2 i P3) te signalnih LED dioda L1, L2, L3, L4 i L5.
Funkcije pojedinih tipki i signalizacija dioda ovise o razini programiranja u kojoj se nalazite.
Upravljačka jedinica MCA2 ima tri tipke za upravljanje pogonom i njegovo programiranje:
 |
Tipka |
|---|---|
| P1 | |
| P2 | |
| P3 |
Upravljačka jedinica omogućuje programiranje 1 izravne funkcije i 10 funkcija koje se mogu uključiti/isključiti i 5 funkcija s podesivim postavkama (od kojih se na pomoćnom ulazu AUX nalazi još 5 funkcija koje se mogu uključiti/isključiti):
Izravna funkcija
Postoji jedna izravna funkcija, a to je postavljanje brzine kretanja vrata, koja se u uobičajenom načinu rada (odnosno ne u načinu programiranja) mijenja pritiskom tipke P3:
| Funkcija | Uključeno (LED dioda P3 svijetli) | Isključeno (LED dioda P3 ne svijetli) |
|---|---|---|
| Brzina kretanja | velika brzina (zadana) | mala brzina |
Funkcije koje se mogu uključiti
Postoji 10 funkcija koje se mogu uključiti, a podešavaju se u programiranju razine I. (zadane vrijednosti istaknute su podebljanim slovima):
| Funkcija | Uključeno (LED dioda svijetli) | Isključeno (LED dioda ne svijetli) |
|---|---|---|
| Automatsko zatvaranje | Nakon podešenog vremena pauze vrata se automatski počinju zatvarati. | Vrata se pomiču samo nakon zadavanja naredbe daljinskim upravljačem,, ključnom sklopkom, tipkom itd. |
| Kondominij | Ima smisla ako pogonom upravlja više korisnika koji bi mogli međusobno ometati rad: primjerice, jedan počne otvarati, a drugi također želi otvoriti, no budući da se vrata već otvaraju, počnu se zatvarati itd. Dakle, nakon prve naredbe za otvaranje zanemaruju se sve ostale naredbe dok se vrata ne otvore. | Upravljanje vratima odvija se u slijedu koraka: Otvori > Zaustavi > Zatvori > Zaustavi > Otvori |
| Predtreptanje | Signalna svjetiljka trepće 3 sekunde prije nego što se vrata počnu pomicati. | Vrata se počinju pomicati odmah, a istodobno počinje treptati i signalna svjetiljka. |
| Zatvaranje nakon prekida fotocelija | Ima smisla samo ako je uključeno automatsko zatvaranje.. Nakon prolaska kroz fotocelije (odnosno, nakon što se fotocelije prekinu pa ponovno uspostave) vrata se počinju zatvarati već nakon 4 sekunde, primjerice nakon izlaska vozila. | Vrata se počinju zatvarati tek nakon isteka podešenog vremena pauze automatskog zatvaranja. |
| Odgoda sekundarnog krila | Podešava hoće li se sekundarno krilo početi pomicati s odgodom. To je korisno kada bi jedno krilo tijekom kretanja moglo zapinjati za drugo. Također u slučaju upotrebe električnu bravu. Odgoda se može podesiti u postocima u programiranju razine II. | Oba krila počinju se pomicati istodobno. |
| Stanje pripravnosti / fototest |
Aktivira izlaz na stezaljci br. 8: Uključeno stanje pripravnosti, ili uključeni fototest. Uvijek može biti aktivna samo jedna funkcija; onu koju želite upotrijebiti odabirete prema odgovarajućoj shemi ožičenja. |
Deaktivira izlaz na stezaljci br. 8: Isključeno stanje pripravnosti i isključen fototest. |
| Indikator otvorenih vrata / električna brava | Izlaz na stezaljkama 6-7 radit će za električnu bravu, što znači da će se tijekom prve tri sekunde otvaranja vrata brava otključavati. | Izlaz na stezaljkama 6-7 radit će kao indikator otvorenih vrata. Način treperenja može se podesiti; pogledajte programiranje razine I. Način treperenja indikatora otvorenih vrata |
| STOP ulaz s otpornikom | Veza između zajedničkog ulaza i STOP ulaza bit će podešena na konstantni otpor od 8,2k? (+25% -25%), primjerice za sigurnosne kontaktne letve. Više informacija potražite u odjeljku STOP ulaz. | Na STOP ulaz možete priključiti normalno zatvorene (NC) uređaje koji odmah zaustavljaju kretanje vrata kada se strujni krug prekine. |
| Teška vrata | Pogon će se prema vratima ponašati kao da su teška, što znači da će upravljačka jedinica na odgovarajući način prilagoditi ubrzavanje i usporavanje kretanja. | Upravljačka jedinica ponašat će se prema vratima kao da su lagana. |
| Način treperenja indikatora otvorenih vrata | Žarulja priključena na ulaz S.C.A. treperi nepravilno tijekom otvaranja vrata – što su vrata bliže otvorenom položaju, to brže treperi; što su bliže zatvorenom položaju, to sporije treperi. | Žarulja priključena na ulaz S.C.A. treperi polako tijekom otvaranja vrata, a brzo tijekom zatvaranja. Kada su vrata otvorena, žarulja svijetli; kada su zatvorena, žarulja ne svijetli. |
Funkcije koje se mogu podesiti
Može se podesiti 5 funkcija, a to su (zadane vrijednosti označene su podebljanim tekstom):
| L1 svijetli | L2 svijetli | L3 svijetli | L4 svijetli | L5 svijetli | nijedna ne svijetli |
|---|---|---|---|---|---|
| Trajanje pauze – Podešava koliko će vremena nakon otvaranja proći prije nego što se vrata zatvore. Ima smisla samo kada je aktivno automatsko zatvaranje. | |||||
| 5 sekundi | 10 sekundi | 20 sekundi | 40 sekundi | 80 sekundi | – |
| Pomoćni ulaz AUX – Uključuje ili isključuje dodatnih 5 funkcija. | |||||
| Djelomično otvaranje I – otvara samo cijelo primarno krilo | Djelomično otvaranje II – otvara oba krila do polovice | Samo otvaranje – izmjenjuje naredbe u slijedu Otvori > Zaustavi > Otvori | Samo zatvaranje – izmjenjuje naredbe u slijedu Zatvori > Zaustavi > Zatvori | Fotoćelije FOTO2 – aktivira funkciju fotoćelija FOTO2 | Ulaz AUX (stezaljka br. 16) se ne upotrebljava |
| Odvajanje motora nakon zatvaranja – Kada vrata pri zatvaranju dosegnu krajnji graničnik, motor još kratko pritišće kako bi se vrata potpuno zatvorila. Ovom se funkcijom podešava trajanje povratnog hoda kako motor ne bi pritiskao krila dok su vrata zatvorena. | |||||
| bez odvajanja | 0,3 sekunde | 0,7 sekunde | 1,3 sekunde | 2 sekunde | – |
| Snaga motora – Motori su osjetljivi na trenje, vjetar i oscilacije električne mreže. Zbog toga pri povišenim vrijednostima tih čimbenika mogu detektirati prepreku čak i kada je nema. Povećanjem sile uklanjate taj rizik. | |||||
| Mala sila | Manja sila | Srednja sila | Veća sila | Velika sila | Najveća |
| Odgoda drugog krila – Podešava postotnu odgodu sekundarnog krila. Postoci se računaju prema standardnom hodu koji krilo prijeđe. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
Programiranje – razina I.
Preduvjet je da se upravljačka jedinica nalazi u normalnom načinu rada, što možete provjeriti tako da LED dioda P1 polako treperi a LED dioda P3 ne svijetli.
U programiranje razine I. dolazite pritiskom i držanjem tipki P1+P2 tijekom 3 sekunde, dok sve LED diode ne počnu treptati. LED dioda P1 prestaje treptati i počinje svijetliti. Bravo, nalazite se u programiranju razine I. na "Zaslonu I". Na "Zaslon II" dolazite pritiskom tipke P3 a na isti se način vraćate na "Zaslon I". Na kojem se "zaslonunalazite, možete utvrditi prema stanju LED diode P3, pogledajte tablicu.
| Zaslon I | ||||
|---|---|---|---|---|
| LED P1 svijetli, LED P3 ne svijetli | ||||
| L1 | L2 | L3 | L4 | L5 |
| Automatsko zatvaranje | Kondominij | Predtreptanje | Zatvaranje nakon prekida fotocelija | Odgoda sekundarnog krila |
| Zaslon II | ||||
| LED P1 svijetli, a svijetli i LED P3 | ||||
| L1 | L2 | L3 | L4 | L5 |
| Stanje pripravnosti/fototest | Indikator otvorenih vrata/elektrobrava | Otporni ulaz STOP | Teška vrata | Podešavanje treptanja indikatora otvorenih vrata |
Pritiskom tipke P1 pomičete se po LED diodama u smjeru udesno. Kada dođete do pete diode L5, ponovno krećete od prve diode L1, odnosno kao da kružno prolazite kroz odabire. Trenutačno osvijetljena dioda treptat će. Ako je treptanje kratko, funkcija nije aktivna, ako je treptanje dulje , funkcija je aktivna. Između kratkog i dugog treptanja prebacujete se jednim pritiskom tipke P2.
Nakon što sve vrijednosti podesite na željeno treptanje (a time i aktivaciju odnosno deaktivaciju funkcije), pritiskom i držanjem tipki P1+P2 tijekom 3 sekunde spremate programiranje i vraćate se u normalni način rada.
Ako ste zadovoljni svime i ne želite ništa mijenjati, vraćate se iz programiranja razine II, ili jednostavno želite završiti programiranje bez spremanja, samo pritisnite i držite tipku P1 tijekom 3 sekunde.
Zatim možete ući u programiranje razine II. pritiskom i držanjem tipke P2 tijekom 3 sekunde. No prije toga morate odabrati funkciju čiji parametar želite promijeniti.
Programiranje – razina II.
Preduvjet je da se upravljačka jedinica nalazi u programiranju razine I. na "Zaslonu I", što možete provjeriti tako da LED dioda P1 svijetli a LED dioda P3 ne svijetli.
Odaberite željenu funkciju koju želite promijeniti:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Trajanje stanke | Pomoćni ulaz AUX | Isključivanje motora nakon zatvaranja | Snaga motora | Odgoda drugog krila |
Odaberite željenu diodu uzastopnim pojedinačnim pritiskanjem tipke P1, slično kao u programiranju razine I. U programiranje razine II. dolazite pritiskom i držanjem tipke P2 na 3 sekunde. LED dioda P1 prestane svijetliti i počne brzo treperiti. Uspjeli ste, nalazite se u programiranju razine II.
Uzastopnim pojedinačnim pritiskanjem tipke P2 odabirete vrijednost parametra koju želite postaviti, a zatim jednom pritisnite tipku P1 za povratak u programiranje razine I.
Za spremanje još morate pritisnuti i držati tipke P1+P2 na 3 sekunde (u programiranju razine I.).
Za izlaz bez spremanja pritisnite i držite 3 sekunde samo tipku P1.
Nije baš toliko komplicirano, zar ne? Princip je u tome da shvatite kako, iako cijelo vrijeme gledate 5 dioda i 3 tipke, prema signalizaciji dioda P1 i P2 možete znati gdje se trenutačno nalazite. Možda će pomoći tablica mogućih stanja:
| LED P1 | ||||
|---|---|---|---|---|
| Svijetli | Treperi | Brzo treperi | ||
| LED P3 |
Ne svijetli | Programiranje razine I. "Zaslon I" |
Normalni način rada |
Programiranje razine II. |
| Svijetli |
Programiranje razine I. |
- | - | |
Za bolju predodžbu, evo još cijele sheme programiranja (kliknite za prikaz u punoj veličini):
Ako ne znate što učiniti, slobodno se obratite našoj tehničkoj podršci za NICE pogone.
Priključivanje dodatnih vanjskih uređaja na pogon
|
Ako na pogon trebate priključiti dodatne uređaje kojima je potrebno vanjsko napajanje (npr. signalnu rasvjetu, ključni prekidač, čitači kartica, itd.), priključite uređaj prema informacijama sa strane. Napon napajanja iznosi 30 Vdc -30% do +50% (pri uporabi pričuvne baterije 24Vdc) uz maksimalnu struju od 200mA. |
||||||||||||
Posebne funkcije upravljačke jedinice
Brisanje memorije (resetiranje) upravljačke jedinice NICE MC424LR10
Napomena: ovim se postupkom briše samo memorija upravljačke jedinice; daljinski upravljači ostaju spremljeni u njoj.
- Istodobno pritisnite i držite prvu tipku (OPEN) i drugu tipku (CLOSE)
- Kad sve LED diode L1..L8 počnu treperiti (nakon otprilike 3-4 sekunde), otpustite ih
- Pričekajte 5 sekundi i upravljačka jedinica vratit će se na tvorničke postavke.
Da biste provjerili je li memorija ispravno izbrisana, isključite upravljačku jedinicu iz električne mreže (ili izvadite osigurač napajanja F1) i pričekajte da se sve LED diode ugase. Nakon ponovnog priključivanja na mrežu trebale bi se u slučaju potpunog brisanja sve LED diode upaliti i treperiti otprilike šest sekundi. Ako LED diode trepere samo tri sekunde, brisanje vjerojatno nije bilo uspješno i potrebno ga je ponoviti.
Rješavanje problema s pogonom
Ako vam nešto nije jasno ili imate neki drugi problem, slobodno se obratite našoj tehničkoj podršci za NICE pogone.
Ovisno o vrsti problema
Tijekom montaže (ili u slučaju kvara pogona) možete naići na neki od sljedećih problema:
|
Problem |
Moguće rješenje |
|---|---|
|
Nijedna LED dioda ne svijetli |
Provjerite napaja li se upravljačka jedinica. To možete utvrditi mjerenjem na ulazima 9-10 na priključnoj letvi, gdje bi vrijednost trebala biti približno 30Vdc ili 24Vdc pri napajanju iz baterije. Pokušajte izmjeriti oba osigurača i po potrebi ih zamijenite novima istih karakteristika. |
|
LED dioda P1 redovito treperi, ali stanje LED dioda L1 do L5 ne odgovara priključenim uređajima |
Nakratko isključite upravljačku jedinicu iz električne mreže (ili izvadite osigurač napajanja F1) i pričekajte da se sve LED diode ugase; moguće je da je uređaj zapeo u fazi programiranja. Zatim provjerite sve priključke uređaja na ulazima 11 do 16. Slobodno ih sve odspojite pa ih ponovno priključujte jedan po jedan, metodom eliminacije. |
|
LED P1 zatreperi svake 4 sekunde |
Upravljačka jedinica je u načinu pripravnosti |
|
Faza procjene kretanja krila ne želi se pokrenuti |
Faza procjene kretanja krila pokreće se samo ako je još niste izvršili ili ako nije memorija izbrisana. Ako je kretanje vrata pogrešno procijenjeno, morat ćete najprije izbrisati memoriju. |
|
Faza procjene kretanja krila još nikada nije bila provedena, a ipak se ne želi pokrenuti ili se ponaša neuobičajeno |
Najprije provjerite rade li svi priključeni i sigurnosni uređaji ispravno. Provjerite aktivira li se neki uređaj tijekom procjene kretanja krila. Prije same procjene moraju LED diode kontakata ispravno svijetliti a LED dioda P1 mora treptati jednom u sekundi. |
|
Faza procjene kretanja krila provedena je ispravno, ali se manevar ne pokreće |
Provjerite jesu li LED diode sigurnosnih uređaja FOTO, FOTO1 i eventualno FOTO2 (ako su spojeni) te LED diode uređaja Korak-po-korak i pomoćnog ulaza AUX uključene tijekom naredbe za kretanje. Ako je aktivna funkcija FOTOTEST, ali fotoćelije ne rade ispravno, dijagnostička LED dioda zatreperi 4 puta. |
|
Vrata se pomiču, ali se tijekom kretanja zaustave i počnu kretati u suprotnom smjeru |
I. Aktiviraju se fotoćelije. Postoji nekoliko mogućnosti:
Provjerite spojeve fotoćelija i odgovarajuće LED diode. II. Druga je mogućnost da su vrata preteška za pogon ili da ih blokira nalet vjetra. U tom slučaju pogon bilježi povećanu potrošnju i procjenjuje situaciju kao prepreku (kretanje vrata može se zaustaviti i rukom). Dijagnostička LED dioda trepne jednom ako je motor M1 detektirao prepreku, a dvaput ako ju je detektirao motor M2. Postoje dva rješenja: 1. Postavka za teška vrata na aktivno: Prva razina (LED P1 svijetli): drugi dio (LED P3 svijetli)
Aktivirajte LED L4 Teška vrata
Druga razina
U parametru Amperometrijska osjetljivost (snaga motora) postaviti na Sve LED diode su ugašene: razina 6 (maks. amperometrija)
|
Dijagnostika pomoću LED diode P2
U pripremi.
Ugradnja pričuvne baterije na upravljačku jedinicu NICE MC424L
Pričuvna baterija NICE PS124 nije standardni dio isporuke pogona, ali je moguće naručiti zasebno. Upotrebljava se u slučaju nestanka električne energije, kada će se pogon vrata napajati iz nje. Baterija se kontinuirano puni iz električne mreže.
| 1. Otpustite osigurač za pričvršćivanje upravljačke jedinice 2. Podignite nosač upravljačke jedinice |
3. Preklopite upravljačku jedinicu 4. Umetnite bateriju ispod upravljačke jedinice 5. Zatvorite osigurač za pričvršćivanje upravljačke jedinice |
6. Izvadite plastični poklopac priključka |
|---|---|---|
 |
 |
 |
Tehničke značajke upravljačke centrale NICE Moonclever MC424L
| Model | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Opis tipa | Električna upravljačka centrala za automatski rad krilnih vrata. Isporučuje se zajedno s upravljačkom jedinicom NICE MCA2, ali bez radijskog prijamnika. | ||||||||||||||||
| Napajanje | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Potrošnja energije |
170W | ||||||||||||||||
| Pričuvno napajanje | mogućnost zasebne kupnje i ugradnje pričuvnu bateriju NICE PS124 | ||||||||||||||||
| Izlaz za signalnu lampu | za jednu signalnu lampu 24Vdc sa žaruljom maks. 25W (npr. NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Izlazni indikator (S.C.A.) | - za jednu žarulju od 24Vdc, maks. 5W (izlazni napon +50% -30%), može upravljati malim relejem - ili za jednu žarulju od 12Vac, maks. 25W električnu bravu |
||||||||||||||||
| Izlaz FOTOTEST | 24Vdc maks. 100mA | ||||||||||||||||
| Izlaz za dodatnu opremu | 24Vdc max 200mA | ||||||||||||||||
| STOP ulaz | za normalno zatvorene kontakte i uređaje s konstantnim otporom od 8,2K? | ||||||||||||||||
| Radijski prijamnik | bez prijamnika, priključak „SM” za prijamnike NICE SMXI, NICE OXI i sl. | ||||||||||||||||
| Ulaz za antenu | 50? za koaksijalni kabel RG-58 (ili sličan) | ||||||||||||||||
| Vrijeme rada | automatsko određivanje | ||||||||||||||||
| Trajanje stanke | može se programirati na 5, 10, 20, 40, 80 sekundi | ||||||||||||||||
| Isključivanje motora nakon zatvaranja | može se programirati na 0; 0,3; 0,7; 1,3; 2 sekunde | ||||||||||||||||
| Kašnjenje krila pri otvaranju | može se programirati na 5, 10, 20, 30, 40% vremena rada | ||||||||||||||||
| Kašnjenje krila pri zatvaranju | automatsko određivanje | ||||||||||||||||
| Izlaz motora M1 | za Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Izlaz motora M2 | za Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Maksimalne duljine kabela |
|
||||||||||||||||
| Radna temperatura | -20°C do +50°C | ||||||||||||||||
| Uporaba u slanim, kiselim i potencijalno eksplozivnim okruženjima | ne | ||||||||||||||||
| Stupanj zaštite | IP54 | ||||||||||||||||
| Dimenzije | 232×310×122 (š×d×v) | ||||||||||||||||
| Masa | 4,1kg |
Upozorenje! Dostupna zamjena – nova upravljačka jedinica MCA2R30
Nova upravljačka jedinica MCA2R30 zamjenjuje jedinicu MCA2R10, čiji je prethodnik bila jedinica MCA2. Upravljačka centrala NICE MC424LR30 opremljena je upravljačkom jedinicom NICE MCA2R30 s ugrađenim radijskim prijamnikom. Kompatibilna je s motorima Nice: WG2024, WG3524, WG4024, WG5024, TOO3024, TOO4524 i XME2024.
Promjene na upravljačkoj jedinici NICE MCA2R30 u odnosu na MCA2R10
- Novi raspored izlaza, koji su inače nepromijenjeni.
- Novi priključak za spajanje pričuvne baterije, pomoću novog kabela CABLA11. Dodaje se novi pričuvni izvor napajanja PSS124.
- Poboljšana dijagnostika.
- Manja potrošnja energije u stanju mirovanja.
UPOZORENJE
Svi postupci programiranja ostaju nepromijenjeni u odnosu na stariju upravljačku jedinicu MCA2R10.
Kako mogu naručiti ovu robu?
Odaberite način koji vam najviše odgovara:
- naručivanje putem internetske trgovine: gumbom kupi dodajte robu u košaricu internetske trgovine (gumb kupi nalazi se ovdje u tablici varijanti proizvoda).
- naručivanje e-poštom: naručite na [email protected]
