Opis proizvoda NICE TOO TOO3024 – samostalni pogon, za jedno krilo 3 m/300 kg, intenzivna uporaba
NICE TOO3024 je samostalan elektromehanički pogon za jedno krilo krilne kapije do 3 m i do 300 kg. Motor ima 24 V DC i nepovratni. U slučaju nestanka napajanja deblokira se ključem. Prikladan je za privatnu i umjerenu industrijsku uporabu; upravljačka jedinica i sigurnosni elementi odabiru se prema cijeloj kapiji.
Kada odabrati ovaj pogon
Podaci 3 m i 300 kg odnose se na maksimalne vrijednosti za jedno krilo. Prikladnost određene kapije ovisi i o otporu pri kretanju, položaju šarke, vjetru, ispuni krila i geometriji nosača. Odabir provjerite prema stvarnim dimenzijama, težini i slobodnom hodu kapije.
Motor od 24 V prikladan je i za intenzivniju uporabu. Dopuštenu učestalost otvaranja i opterećenje cijele automatizacije procijenite prema krilu, montaži i upravljačkoj jedinici.
Upravljačka jedinica i oprema kapije
| Generacija | Kompatibilna upravljačka centrala |
|---|---|
| Aktualna | MC424LR30 / MCA2R30 za jedan ili dva motora TOO 24 V. |
| Starija, još uvijek u ponudi | MC424LR10 / MCA2R10. Upotrijebite upute za ovu generaciju. |
Provjerite oznaku ugrađene ploče i upotrijebite upute za tu generaciju. Za stariji model MC424LR01 nemojte primjenjivati postupke za R10 ili R30. Odabir vrste motora, učenje putanje i programiranje aktualne jedinice pronaći ćete u uputama za MC424LR30.
Oznaka 24 V odnosi se na motor. Centrala MC424LR30 priključuje se na mrežu od 230 V AC i daje odgovarajuće izlaze za motore i pomoćne uređaje; ožičenje mora odgovarati točnim uputama za nju.

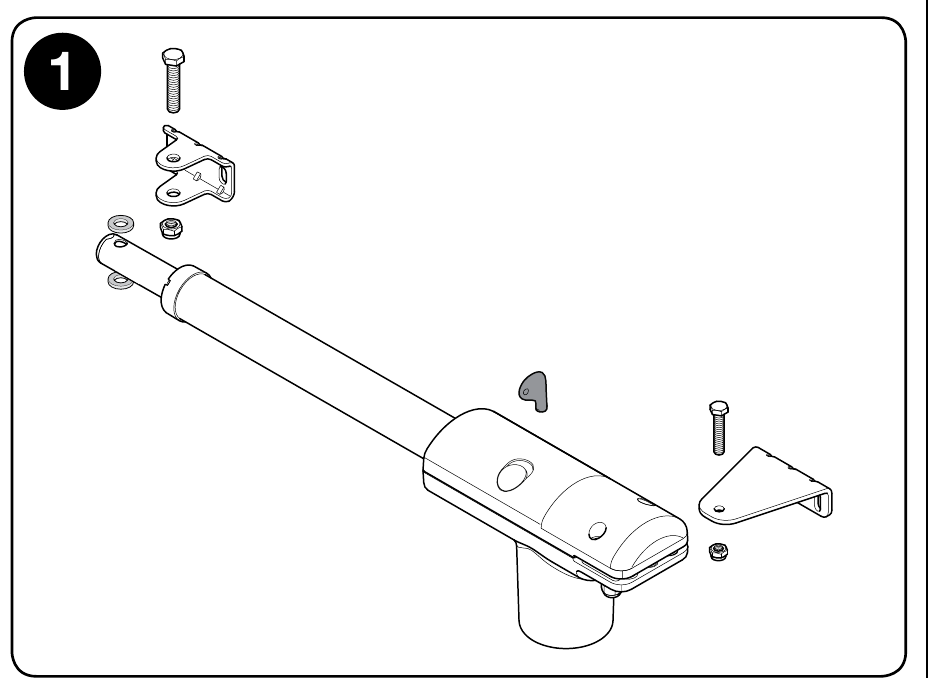

Uz motor su prikazani prednji i stražnji nosač, spojni dijelovi i ključ za deblokiranje. Prije montaže provjerite sadržaj isporučenog pakiranja. Upravljačka jedinica, fotoćelije i sidrenje u određeni stup odabiru se zasebno ili prema sadržaju kompleta.

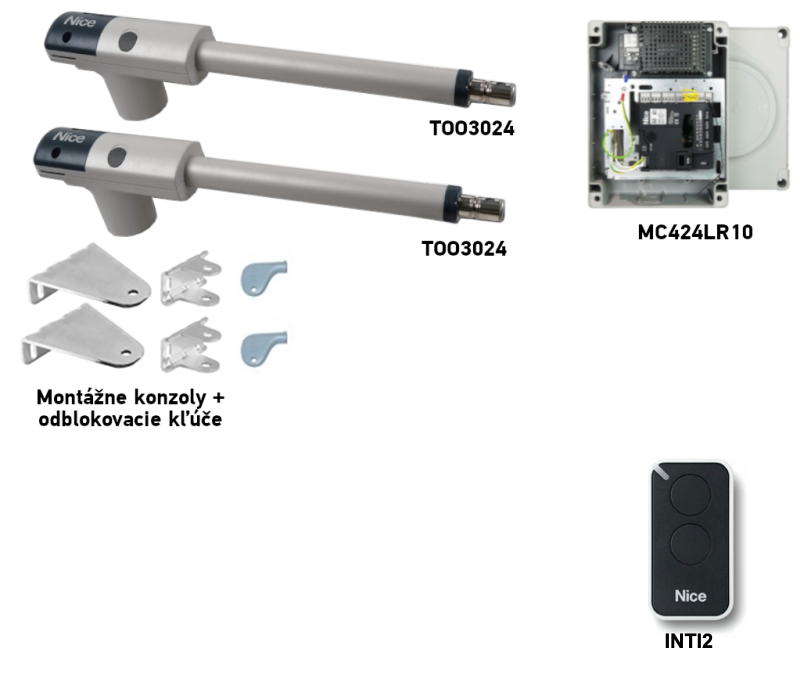

Kompleti za jedno ili dva krila
Samostalni motor namijenjen je za jedno krilo. Za dvokrilnu kapiju potrebna su dva pogona. Naši kompleti od 24 V u nastavku sadrže MC424LR10 i razlikuju se po dodatnoj opremi. U sredini je zaseban alternativni motor od 230 V.
| Kompleti za 1 krilo | Kompleti za 2 krila |
|---|---|

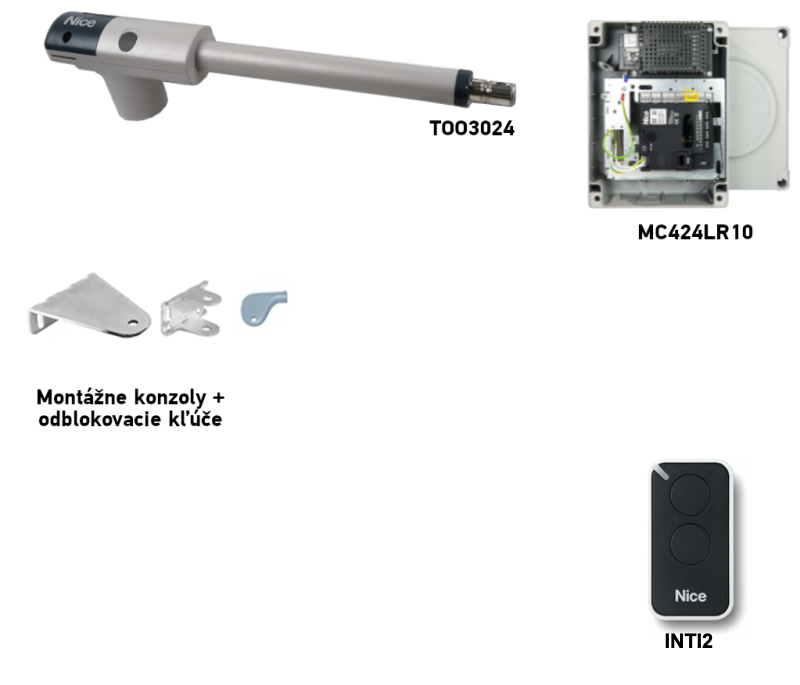

Komplet NICE TOO3024 za 1 krilo
MC424LR10 i 1 daljinski upravljač INTI2. Osnovni S fotoćelijama S priborom | Komplet NICE TOO3024 za 2 krila
MC424LR10 i 1 daljinski upravljač INTI2. Osnovni S fotoćelijama S priborom |
Ograničenja 3 m i 300 kg odnose se na svako krilo zasebno. Kod dvokrilnih vrata ne povećava se ograničenje za jedan motor. Osnovni komplet nadopunite potrebnim sigurnosnim elementima ovisno o konkretnim vratima.
Montaža nosača i položaj pogona
Najprije odredite položaj šarke i stražnjeg nosača, a zatim provjerite prostor potreban za cijeli hod vrata. Dimenzije A i B određuju mogući kut otvaranja i tijek sile. Nosači se moraju čvrsto pričvrstiti na konstrukciju koja je prikladno procijenjena; sama dimenzija stupa nije dovoljna za procjenu sidrenja. Prije trajnog pričvršćivanja provjerite da se vrata mogu slobodno ručno pomicati, bez zapinjanja.

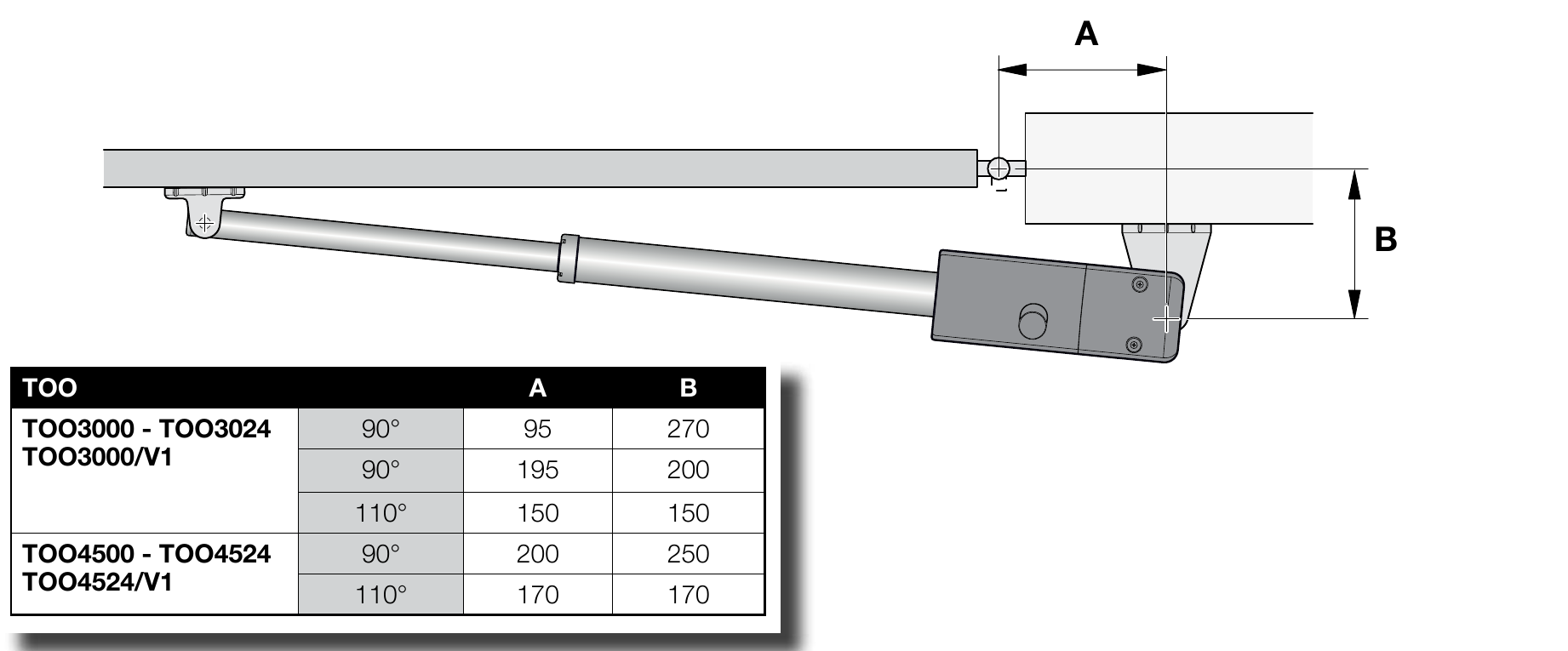

Montažne dimenzije TOO3024
| Kut otvaranja | A [mm] | B [mm] |
|---|---|---|
| 90° | 95 | 270 |
| 90° | 195 | 200 |
| 110° | 150 | 150 |
Za konkretan stup i nosač pogledajte dimenzije sidrenih nosača TOO3024. Ako je šarka postavljena neuobičajeno ili se vrata otvaraju prema van, zatražite od instalatera da predloži prikladno pričvršćenje kojim će se očuvati dimenzije A, B i C, a motor i nosači neće ometati kretanje krila.

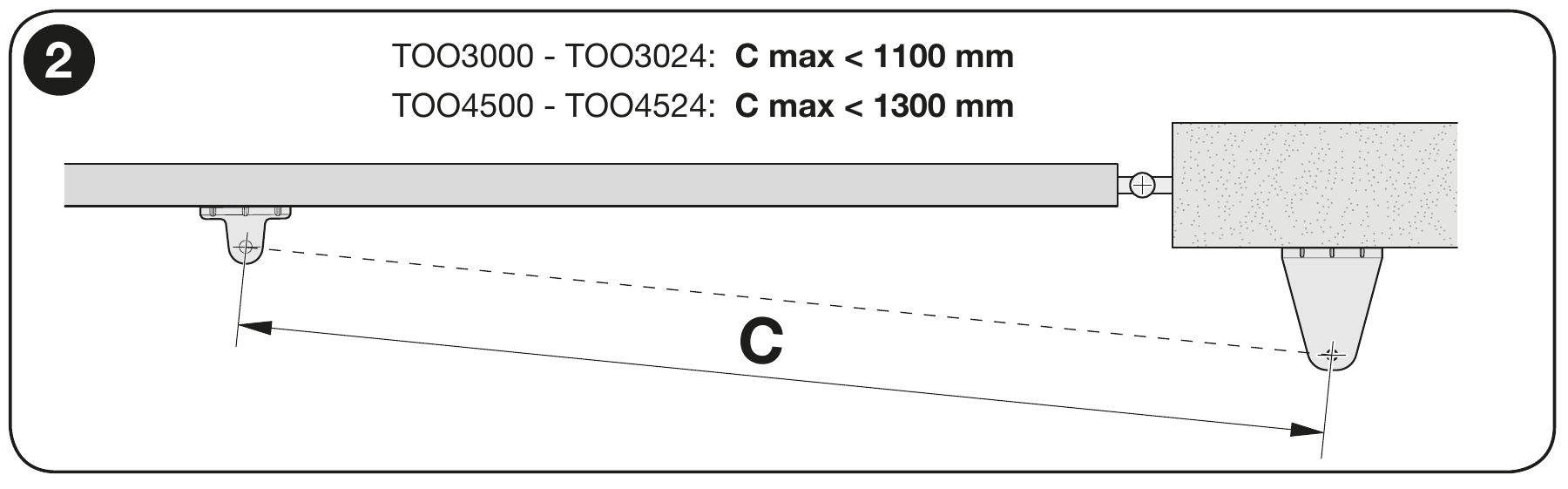

Dimenzija C kada su vrata zatvorena
Kada su vrata zatvorena, izmjerite udaljenost C < 1 100 mm. Vrijednost mora biti manja od navedene granice; ne smije joj biti jednaka niti je smije premašiti. Istodobno zadržite odabranu kombinaciju A/B.
Pričvršćenje i provjera kretanja

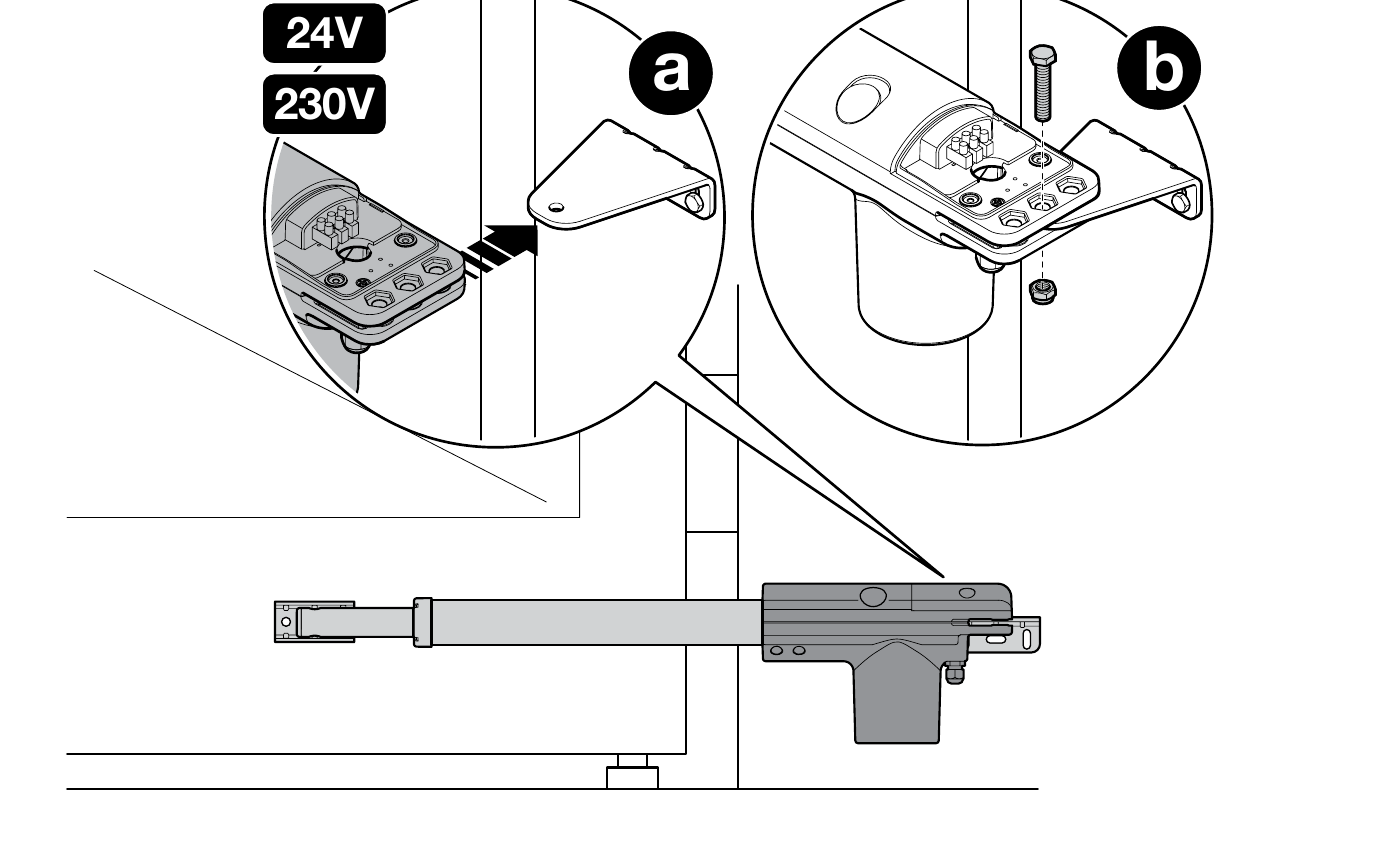

- Odaberite jednu kombinaciju A/B za konkretan motor i kut. Stražnji nosač pričvrstite na čvrst stup ili prikladno projektiranu nosivu konstrukciju i na njega spojite motor.

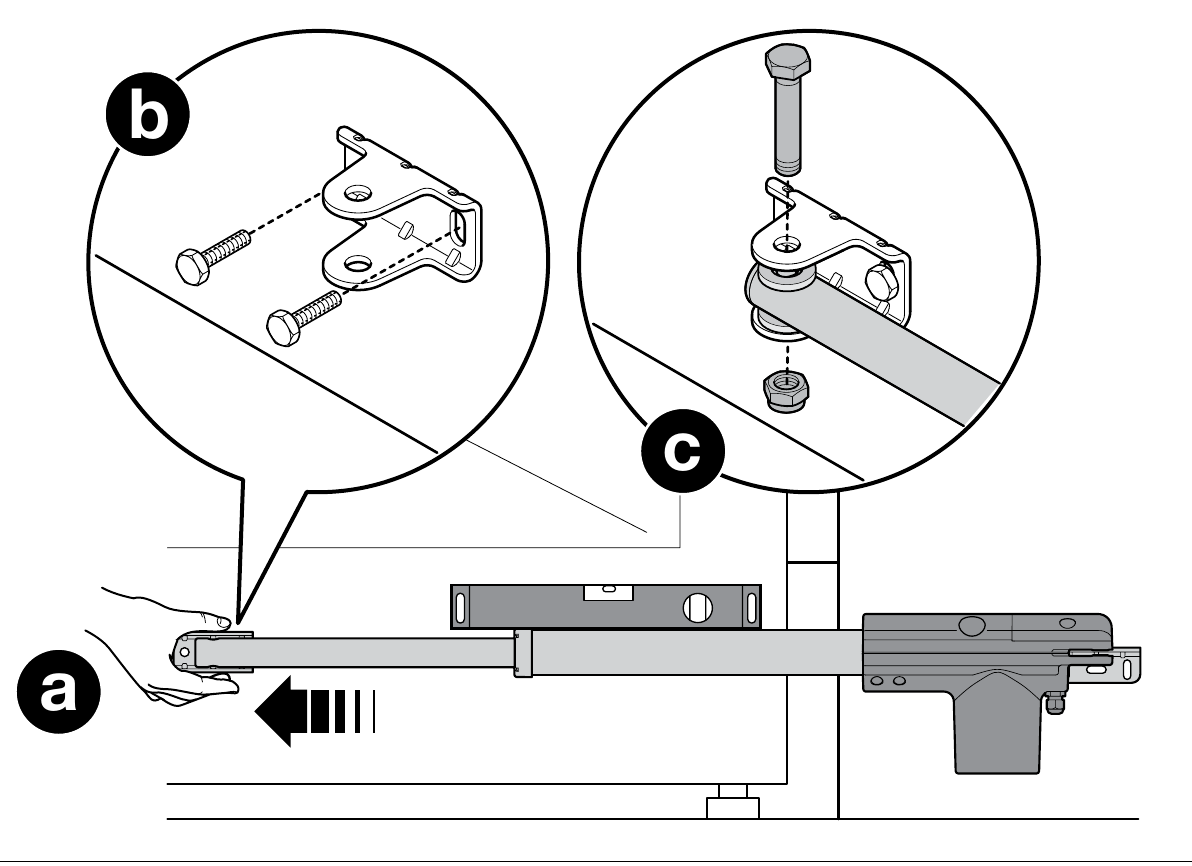

- Pogon deblokirajte ključem, potpuno izvucite klip prema NICE-ovu crtežu i probno prislonite prednji nosač na čvrsti okvir krila.
- Poravnajte motor vodoravno i spojite klip s prednjim nosačem. Provjerite dimenziju C pri zatvaranju i slobodno kretanje krila duž cijele putanje.

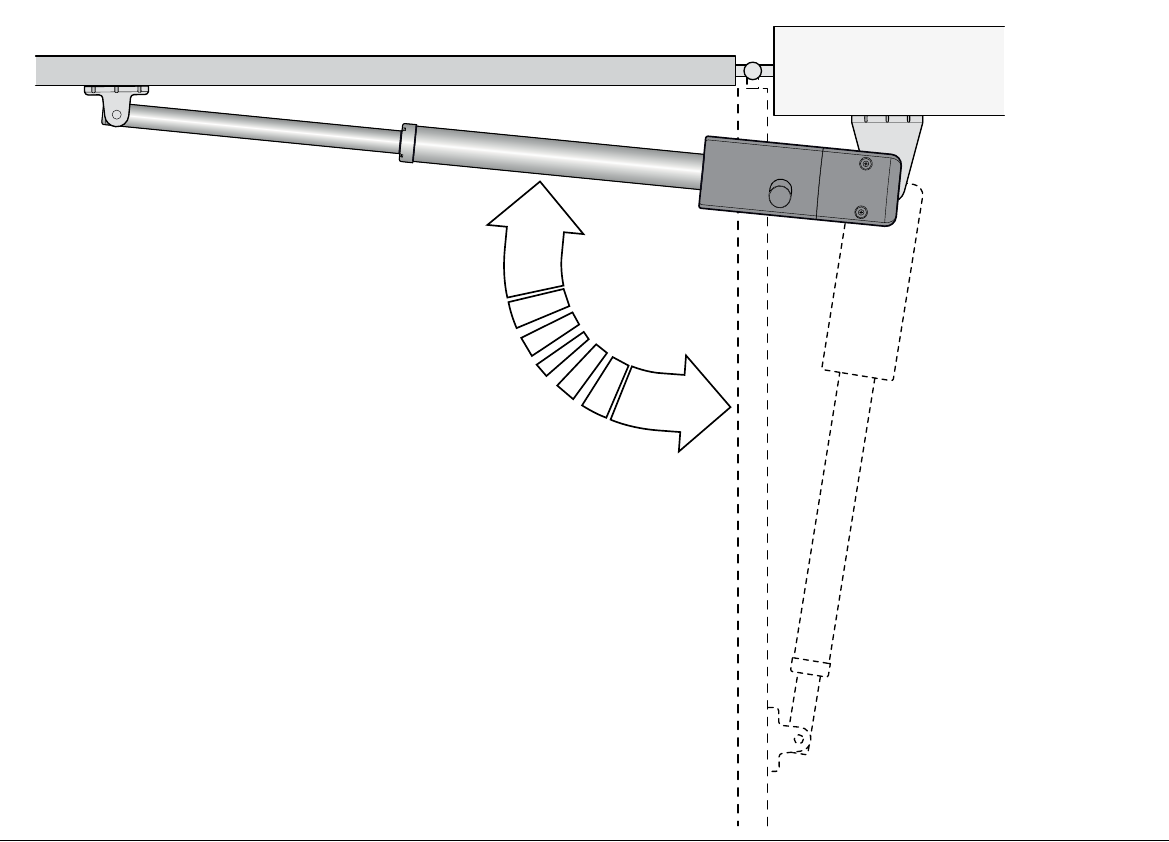

- Provjerite naslanja li se otvoreno krilo na mehanički graničnik. Uklonite zapinjanje i moguće sudare motora, nosača ili krila.
- Tek nakon uspješne ručne provjere konačno pričvrstite prednji nosač i ponovno osigurajte pogon. Kod dvokrilnih vrata ponovite postupak na oba krila.
Za otvoreni i zatvoreni položaj vrata moraju imati odgovarajuće mehaničke graničnike; krajnji položaj klipa ne zamjenjuje ih. Za drukčiji stup prilagodite način sidrenja ili upotrijebite odgovarajući nosač tako da se očuvaju dimenzije A/B i C. Nosač nemojte pričvršćivati samo na tanku ispunu krila.

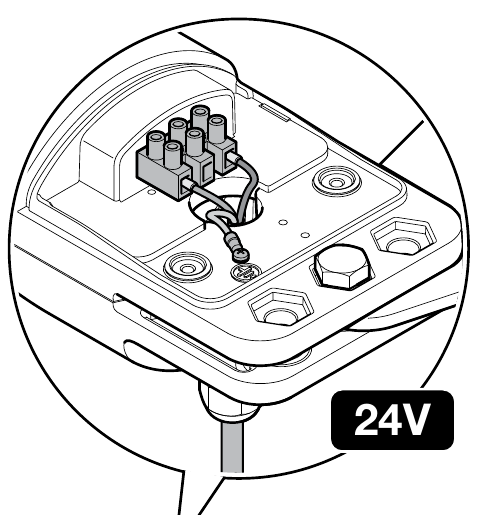

Spajanje motora od 24 V
Prije otvaranja poklopca odspojite mrežno i pričuvno napajanje. Provedite kabel kroz kabelsku uvodnicu i rasteretnik vlačne sile. Dva vodiča motora i zaštitni vodič PE spojite prema crtežu; PE se spaja na predviđenu točku uzemljenja, a ne na izlaz motora. Zategnite kabelsku uvodnicu i zatvorite poklopac.
Kod MC424LR30 jedan se motor spaja na M2. Kod dvokrilnih vrata M2 se prvi otvara i posljednji zatvara; M1 radi obrnutim redoslijedom. U upravljačkoj jedinici mora biti odabrana točna vrsta TOO3024 prema tablice za odabir motora . Smjer kretanja i sigurnosne ulaze provjerite prije puštanja u rad .
Ispitivanje prije prve uporabe
Montažu i puštanje u rad mora obaviti kvalificirani tehničar. Nakon podešavanja upravljačke jedinice mora provjeriti čvrstoću pričvršćenja, cijeli hod, oba graničnika, pravilan smjer kretanja, fotoćelije, STOP, reakciju na prepreku i sigurnosne sile. Tijekom ispitivanja prostor kretanja mora biti slobodan. Korisniku predajte postupak ručnog deblokiranja i upute za ugrađenu upravljačku jedinicu.
Spajanje dodatne opreme prema ploči MC424L
Pogon TOO3024 motor je od 24 V; u nastavku su priključci upravljačke jedinice. U prodajnim kompletima provjerite oznaku ugrađene ploče. Prije spajanja isključite mrežno napajanje i odspojite bateriju. Fotoćelije s relejem EPM ne spajaju se kao BlueBUS.
MC424LR10 / MCA2R10 u kompletima TOO
| Element | Priključci i polaritet |
|---|---|
| Pomoćno napajanje 24 V DC | 6 = 0 V (−), 7 = +24 V DC, za dodatnu opremu ukupno najviše 200 mA. Priključak 8 = zajednički +24 V za ulaze bez funkcije Stand-by all. Provjerite potrošnju svih napajanih elemenata. |
| Fotoćelije EPM | Bez funkcije Stand-by all i bez fototesta napajajte TX i RX između 7 (+) i 6 (−). Beznaponski kontakt RX-a C–NC spojite između 8 (zajednički) i 10/FOTO, odnosno 11/FOTO1 ili 13/AUX, ako je AUX postavljen kao FOTO2. Kontakt nema polaritet +/−. |
| Stand-by all / fototest | Ti se načini međusobno isključuju. Kod Stand-by all napajajte TX i RX putem priključaka 5 (+) / 6 (−); zajednička točka sigurnosnih kontakata je 5. Kod fototesta napajajte TX putem priključaka 5 (+) / 6 (−), najviše 100 mA; RX putem priključaka 7 (+) / 6 (−), kontakt RX-a s priključka 8 na odgovarajući FOTO ulaz. Neiskorištene testirane priključke FOTO/FOTO1/FOTO2 spojite na 5 prema shemi broja parova, a ne automatski na 8. |
| STOP i naredbe | 9/STOP je za NC ili 8,2 kΩ, ovisno o naučenom načinu rada; zajednički priključak je kod funkcije Stand-by all 5, inače 8. 12/postupno upravljanje je NO u odnosu na priključak 8; 13/AUX ovisi o postavci. Kontakti nemaju polaritet +/−; na ulaze nemojte dovoditi vanjski napon. |
| Signalna svjetiljka, indikatorska lampica, brava | Signalna svjetiljka 24 V DC/najviše 25 W: 1 = −, 2 = +. Indikatorska lampica OGI 24 V DC/najviše 5 W: 3 = −, 4 = +. Ako je 3–4 programirano kao električna brava, riječ je o 12 V AC/najviše 25 VA, bez fiksnog polariteta +/−. Prije spajanja provjerite funkciju izlaza. |
| Radio i rezervno napajanje | Prijamnik se ugrađuje u priključak SM, a baterija PS124 u vlastiti priključak. Ne spajaju se na priključke za napajanje dodatne opreme. |
MC424LR30 / MCA2R30 uz zasebno odabranu upravljačku jedinicu
| Element | Priključci i razlike LR30 |
|---|---|
| Napajanje i ulazi | 6 = 0 V (−), 7 = +24 V DC za dodatnu opremu, najviše 200 mA; 8 = zajednički +24 V bez funkcije Stand-by all. 9/ALT je NC ili 8,2 kΩ; 10/FOTO, 11/FOTO1 su NC; 12/postupno upravljanje NO; 13/AUX ovisno o postavci. Kontakti nemaju polaritet. |
| Stand-by all / fototest | Kod funkcije Stand-by all napajajte TX/RX putem priključaka 5 (+) / 6 (−) i sigurnosni kontakti, uključujući ALT, imaju zajedničku točku 5. Kod fototesta: TX 5 (+) / 6 (−), najviše 100 mA; RX 7 (+) / 6 (−); kontakt RX s 8 na FOTO ulaz. Neiskorišteni testirani ulazi spajaju se na 5 prema odgovarajućoj shemi. Načini rada međusobno se isključuju. U načinu Stand-by izlaz 7 pada na 21 V DC (±10 %), 2 W; provjerite potrošnju. |
| Izlazi | Signalna lampica 24 V DC/najviše 25 W: 1 = −, 2 = +. Kontrolna lampica OGI 24 V DC/najviše 5 W: 3 = −, 4 = +. Kada je aktivna funkcija električne brave, na priključcima 3–4 je 12 V AC/najviše 15 VA, bez fiksnog +/−. Prije spajanja provjerite programiranu funkciju. |
| Radio i pomoćno napajanje | Prijamnik i baterija koriste vlastite priključke; kod starije baterije i ove ploče provjerite odgovarajući kabel i postavku Stand-by all prema priručniku MC424LR30. |
Sheme fotoćelija za konkretnu upravljačku ploču

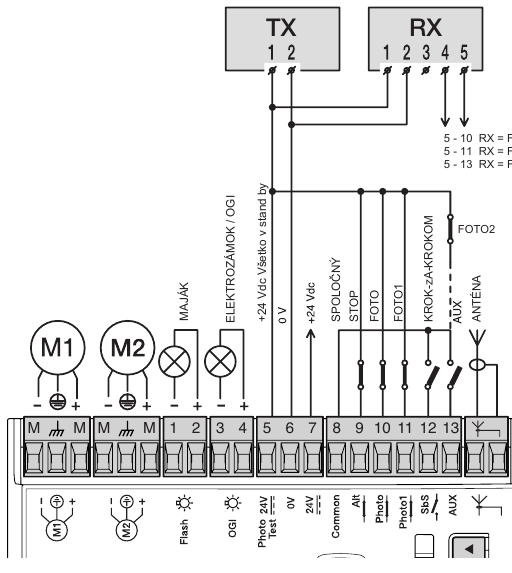

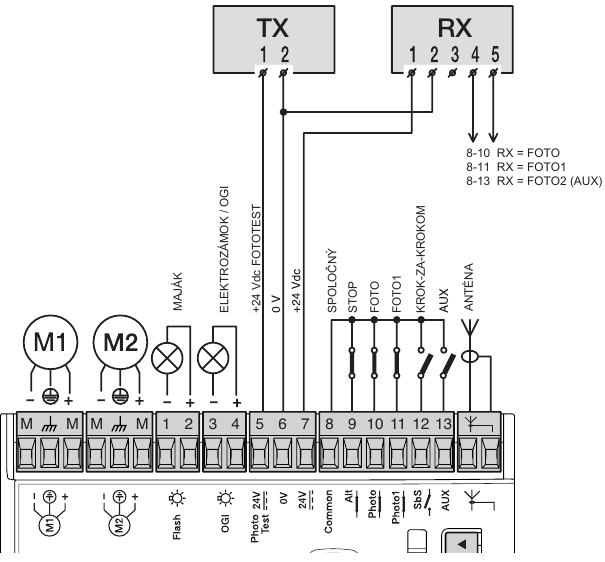

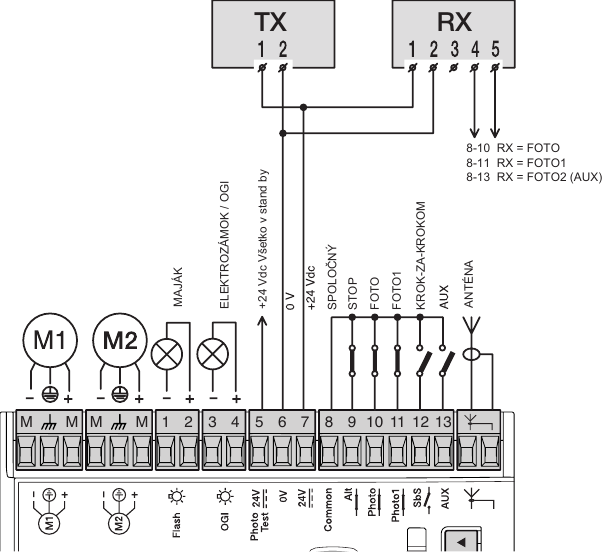

MC424LR10: Stand-by all · bez Stand-by all i fototesta · fototest.

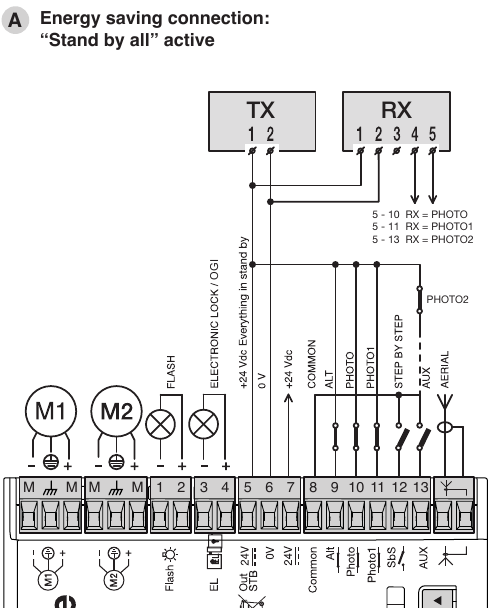

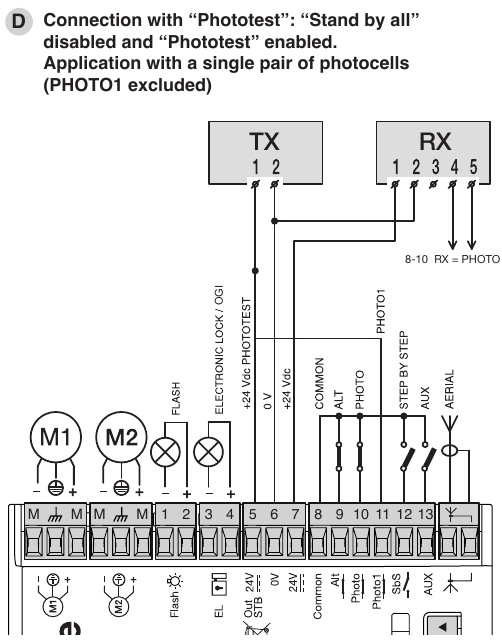

MC424LR30: Stand-by all · fototest s jednim parom. Kompletne sheme spajanja, postupak učenja i postavke nalaze se u zasebnom priručniku MC424LR30.
Nakon spajanja provjerite vrste kontakata, provedite odgovarajući postupak učenja te testirajte sigurnosne uređaje pri otvaranju i zatvaranju.
Kompatibilni pribor
Pribor se spaja na odabranu upravljačku jedinicu, a ne izravno na kućište motora. Kod starije upravljačke ploče mogu se razlikovati priključci, radijski prijamnik i napajanje izlaza.
| Što | Zašto | Tip |
|---|---|---|
| Upravljačka centrala | Upravlja jednim ili dvama motorima TOO od 24 V. Priručnik i spajanje ovise o stvarno ugrađenoj ploči. | Aktualna MC424LR30 (MCA2R30). MC424LR10 (MCA2R10) kompatibilna je starija generacija koju također možete pronaći u ponudi. |
| Signalna lampica | Upozorava na kretanje vrata. Napon i snagu odaberite prema izlazu upotrijebljene upravljačke centrale. | |
| Fotoćelije | Nadziru prostor unutar putanje zrake. Reakcija vrata određena je spajanjem, postupkom učenja i postavkama sigurnosnih ulaza upravljačke centrale. Pogledajte provjeru sigurnosnih elemenata. | |
| Daljinski upravljač | Daljinsko upravljanje prema protokolu prijamnika. Ugrađeni prijamnik MC424LR30 podržava Nice Opera. Dvosmjernu komunikaciju i velik domet omogućuje prijamnik s odgovarajućom podrškom. |
FLO2RE i FLO2R-S zahtijevaju prijamnik s podrškom za FloR. Pri zamjeni upravljačke jedinice provjerite i kompatibilnost postojećih daljinskih upravljača. Uparivanje INTI2 s MC424LR30. |
| Radio / Wi-Fi / GSM | Ploča MCA2R30 ima ugrađeni radijski prijamnik. Upravljanje putem Wi-Fi-ja ili GSM-a dodatno je sučelje za koje je potrebna odgovarajuća veza. |
Ostale Wi-Fi moduli odaberite prema ulazu centrale. Za upravljanje Zamelom koristi se aplikacija SUPLA za Android i iOS. |
| Antena | Poboljšava domet radijskog prijamnika; odaberite antenu odgovarajuće frekvencije i priključka. | |
| Tipkovnica | Upravljanje kodom. Žična EDS zahtijeva dekoder MORX; bežična inačica mora biti kompatibilna s ugrađenim prijamnikom. | |
| Ključna sklopka | Omogućuje upravljanje vratima ključem. Kontakt sklopke spaja se na odgovarajući upravljački ulaz upravljačke jedinice prema njezinim uputama. | |
| Čitači kartica | Upravljanje karticom ili privjeskom. Čitač ETP potreban je dekoder MORX i upravljački ulaz centrale. |
|
| Elektromehaničke brave | Pomažu osigurati zatvoreno krilo vrata. Odabir brave, napajanje i vremensko upravljanje treba uskladiti s konkretnom centralom i vratima. |
|
| Rezervno i solarno napajanje | Baterija PS124 održava rad pri nestanku struje; za MC424LR30 potreban je kabel CABLA11 i isključivanje Stand-by all. Solarni komplet Solemyo je zaseban način napajanja: električna mreža ne smije biti istodobno priključena, a Stand-by all mora biti uključen. |

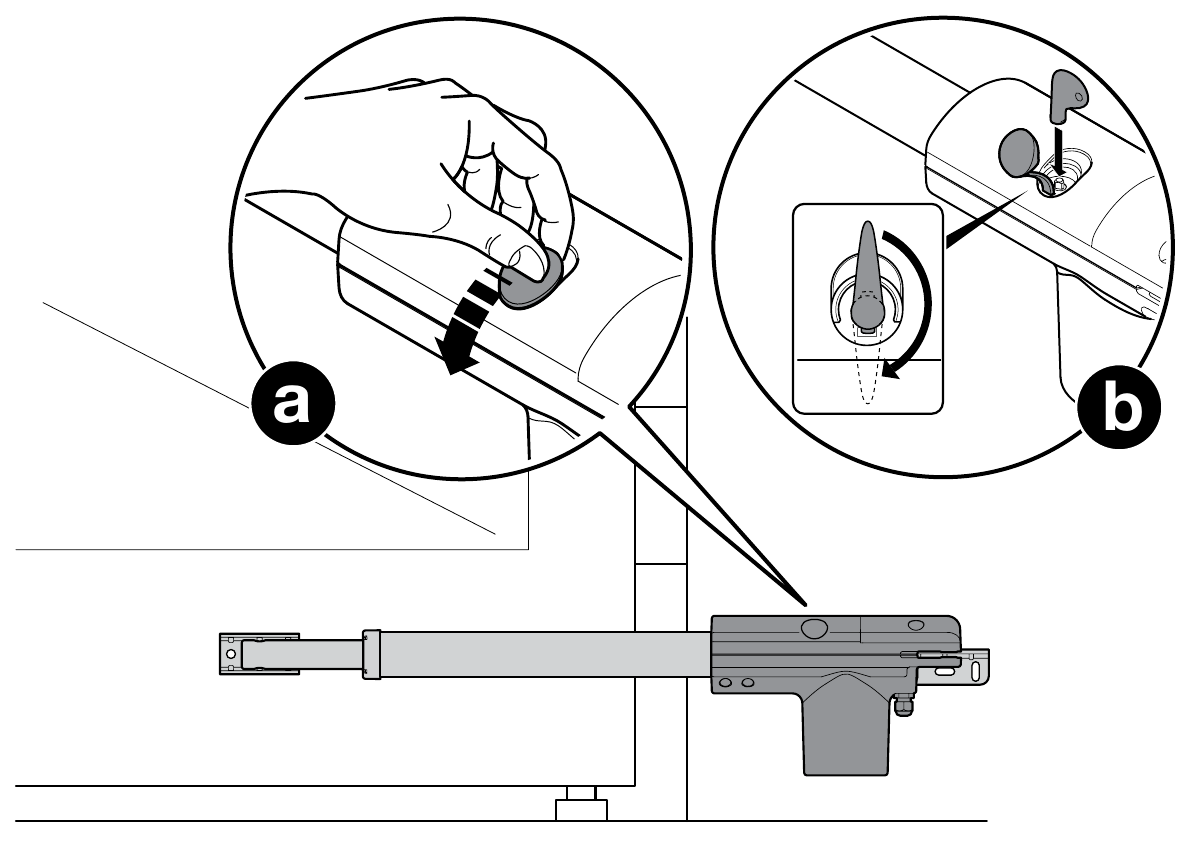

Ručno deblokiranje u slučaju nestanka napajanja
Otvorite gumeni poklopac, umetnite priloženi ključ i okrenite ga za 90° u smjeru kazaljke na satu. Zatim pomaknite vrata ručno. Za ponovno zaključavanje postavite krilo otprilike na pola otvorenog položaja i okrenite ključ za 90° u smjeru suprotnom od kazaljke na satu. Prije sljedećeg pokretanja motorom provjerite je li pogon doista zaključan.
Održavanje i sigurnost
Motor i cijelu automatizaciju treba pregledati najkasnije 6 mjeseci nakon puštanja u rad, a zatim redovito, ovisno o načinu uporabe. Uz isključeno napajanje tehničar će provjeriti nosače, vijke, koroziju, pokretne dijelove, graničnike i sigurnosne uređaje; nakon pregleda provest će funkcionalno ispitivanje. Ako je pogon oštećen ili pruža neuobičajen otpor, nemojte upotrebljavati vrata dok se kvar ne otkloni.
Tehnički podaci motora
| Parametar | Vrijednost |
|---|---|
| Model motora | TOO3024 |
| Napon motora | 24 V DC |
| Napajanje upravljačke jedinice MC424LR30 | 230 V AC |
| Najveća duljina jednog krila | 3 m |
| Najveća masa jednog krila | 300 kg |
| Nazivna / maksimalna ulazna snaga motora | 30 / 120 W |
| Nazivna / maksimalna struja | 1,1 / 5 A |
| Nazivna / maksimalna sila | 300 / 1 800 N |
| Brzina pomicanja | 0,014 m/s |
| Hod klipa | 400 mm |
| Stupanj zaštite | IP54 |
| Radna temperatura | −20 do +50 °C |
| Masa samog motora | 5,5 kg |

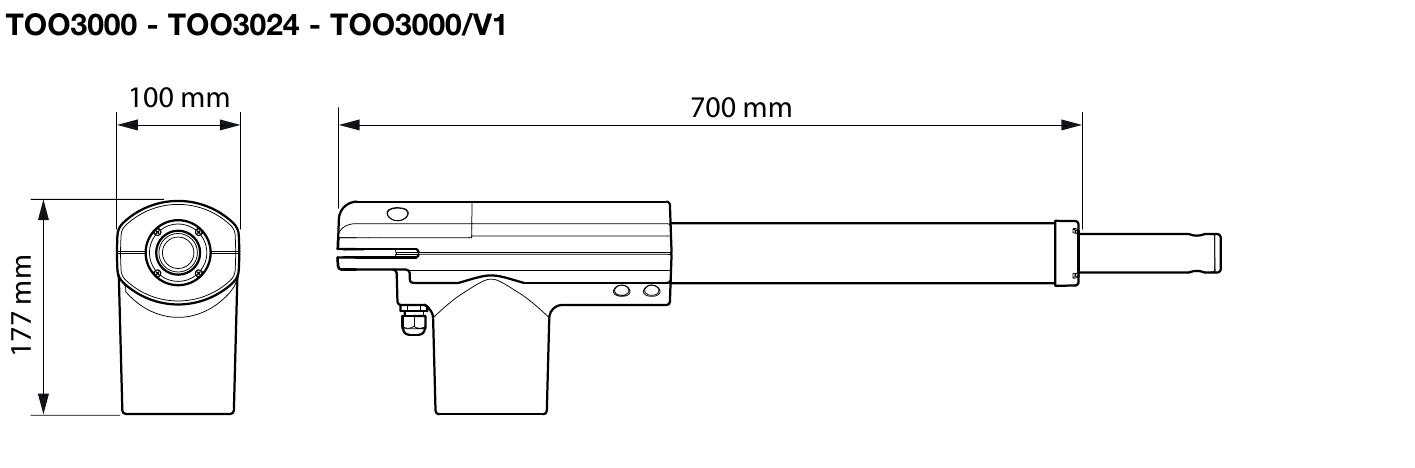

| Dimenzije motora | 700 × 100 × 177 mm |
| Način rada | Neprekidni rad |
Podaci tvrtke NICE vrijede pri temperaturi okoline od 20 °C (±5 °C). Masa od 5,5 kg odnosi se na sam motor. Maksimalna sila i ulazna snaga nisu vrijednosti trajnog opterećenja.
