NICE TOO TOO4524 - samostalni pogon za jedno krilo 4,5 m/250 kg, za intenzivnu uporabu
| Dostupnost proizvoda: | do 7 dana | Robu standardno otpremljujemo do 7 dana. |
|---|
do 7 dana
333,94 € s PDV-om
| Težina |
|---|
| 6,00 kg |
Opis proizvoda NICE TOO TOO4524 - samostalni pogon za jedno krilo 4,5 m/250 kg, za intenzivnu uporabu
NICE TOO4524 je zaseban elektromehanički pogon za jedno krilo krilne kapije do 4,5 m i do 250 kg. Motor ima 24 V DC i nepovratni. U slučaju nestanka napajanja deblokira se ključem. Prikladan je za privatnu i umjerenu industrijsku uporabu; upravljačka jedinica i sigurnosni elementi biraju se prema cijeloj kapiji.
Kada odabrati ovaj pogon
Podaci 4,5 m i 250 kg predstavljaju maksimalne vrijednosti za jedno krilo. Prikladnost konkretne kapije ovisi i o otporu pri kretanju, položaju šarke, vjetru, ispuni krila i geometriji nosača. Odabir provjerite prema stvarnim dimenzijama, težini i slobodnom hodu kapije.
Motor od 24 V prikladan je i za intenzivniju uporabu. Dopuštenu učestalost otvaranja i opterećenje cijelog sustava automatizacije procijenite prema krilu, montaži i upravljačkoj jedinici.
Upravljačka jedinica i oprema kapije
| Generacija | Kompatibilna upravljačka centrala |
|---|---|
| Aktualna | MC424LR30 / MCA2R30 za jedan ili dva motora TOO 24 V. |
| Starija, još uvijek u ponudi | MC424LR10 / MCA2R10. Upotrijebite upute za ovu generaciju. |
Provjerite oznaku ugrađene ploče i upotrijebite upute za tu generaciju. Za stariju MC424LR01 nemojte upotrebljavati postupke za R10 ili R30. Odabir vrste motora, učenje putanje i programiranje aktualne jedinice potražite u uputama za MC424LR30.
Oznaka 24 V odnosi se na motor. Upravljačka centrala MC424LR30 priključuje se na mrežu od 230 V AC i daje odgovarajuće motorne i pomoćne izlaze; ožičenje mora odgovarati njezinim točnim uputama.
Uz motor su prikazani prednji i stražnji nosač, spojni dijelovi i ključ za deblokiranje. Prije montaže provjerite sadržaj isporučenog pakiranja. Upravljačka jedinica, fotoćelije i sidrenje u konkretni stup odabiru se zasebno ili prema sadržaju kompleta.
Kompleti za jedno ili dva krila
Samostalni motor namijenjen je za jedno krilo. Za dvokrilnu kapiju potrebna su dva pogona. Naši kompleti od 24 V u nastavku uključuju MC424LR10 i razlikuju se po dodatnoj opremi. U sredini je zaseban alternativni motor od 230 V.
| Kompleti za 1 krilo | Kompleti za 2 krila |
|---|---|

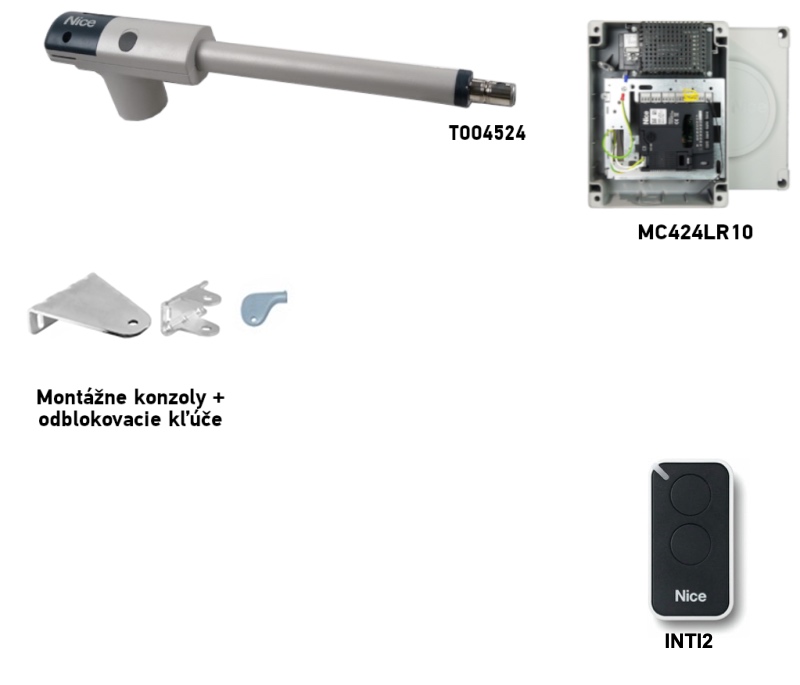

Komplet NICE TOO4524 za 1 krilo

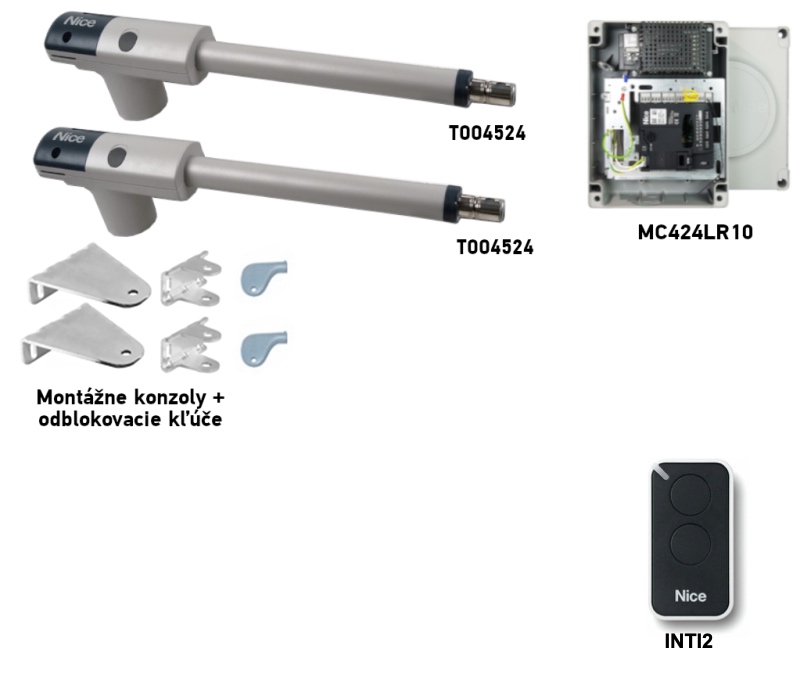

MC424LR10 i 1 daljinski upravljač INTI2. Osnovni S fotoćelijama S priborom | Komplet NICE TOO4524 za 2 krila
MC424LR10 i 1 daljinski upravljač INTI2. Osnovni S fotoćelijama S priborom |
Ograničenja 4,5 m i 250 kg procjenjuju se zasebno za svako krilo. Kod dvokrilnih vrata ne povećava se ograničenje za jedan motor. Dopunite osnovni komplet potrebnim sigurnosnim elementima prema konkretnim vratima.
Montaža nosača i položaj pogona
Najprije odredite položaj šarke i stražnjeg nosača, a zatim provjerite prostor potreban za cijeli hod vrata. Dimenzije A i B određuju mogući kut otvaranja i tijek sile. Nosači moraju biti čvrsto pričvršćeni na odgovarajuće dimenzioniranu konstrukciju; same dimenzije stupa nisu dovoljne za procjenu sidrenja. Prije trajnog pričvršćivanja provjerite da se vrata slobodno pomiču rukom, bez zapinjanja.
Montažne dimenzije TOO4524
| Kut otvaranja | A [mm] | B [mm] |
|---|---|---|
| 90° | 200 | 250 |
| 110° | 170 | 170 |
Za konkretan stup i nosač pogledajte dimenzije sidrenih nosača TOO4524. Ako je položaj šarke neuobičajen ili se vrata otvaraju prema van, prepustite montažeru da osmisli odgovarajući način pričvršćivanja tako da se zadrže dimenzije A, B i C te da motor ni nosači ne ometaju kretanje krila.
Dimenzija C kada su vrata zatvorena
Kada su vrata zatvorena, izmjerite udaljenost C < 1 300 mm. Vrijednost mora biti manja od navedene granice; ne smije joj biti jednaka niti je prekoračiti. Istodobno zadržite odabranu kombinaciju A/B.
Pričvršćivanje i provjera kretanja
- Odaberite jednu kombinaciju A/B za konkretan motor i kut. Stražnji nosač pričvrstite na čvrst stup ili odgovarajuće projektiranu nosivu konstrukciju i na njega spojite motor.
- Pogon deblokirajte ključem, potpuno izvucite klip prema nacrtu NICE i prednji nosač probno prislonite na čvrsti okvir krila.
- Poravnajte motor vodoravno i spojite klip s prednjim nosačem. Provjerite dimenziju C pri zatvaranju i slobodno kretanje krila cijelom putanjom.
- Provjerite naslanja li se otvoreno krilo na mehanički graničnik. Uklonite zapinjanje i moguće sudare motora, nosača ili krila.
- Tek nakon uspješne ručne provjere trajno pričvrstite prednji nosač i ponovno osigurajte pogon. Kod dvokrilnih vrata postupak izvedite na oba krila.
Za otvoreni i zatvoreni položaj vrata moraju imati odgovarajuće mehaničke graničnike; krajnji hod klipa ne zamjenjuje ih. Kod drukčijeg stupa prilagodite način sidrenja ili upotrijebite odgovarajući nosač tako da se zadrže dimenzije A/B i C. Nosač nemojte sidriti samo u tanku ispunu krila.
Spajanje 24 V motora
Prije otvaranja poklopca odspojite mrežno i rezervno napajanje. Provedite kabel kroz kabelsku uvodnicu i rasteretite ga od naprezanja. Dvije žice motora i zaštitni vodič PE spojite prema nacrtu; PE se spaja na predviđenu uzemljivačku točku, a ne na izlaz motora. Zategnite kabelsku uvodnicu i zatvorite poklopac.
Kod MC424LR30 jedan motor spaja se na M2. Kod dvokrilnih vrata M2 prvi se otvara i posljednji zatvara; M1 radi obrnutim redoslijedom. U upravljačkoj jedinici mora biti odabrana točna vrsta TOO4524 prema tablici za odabir motora . Smjer kretanja i sigurnosne ulaze provjerite prije puštanje u rad .
Ispitivanje prije prve uporabe
Montažu i puštanje u rad mora obaviti kvalificirani tehničar. Nakon podešavanja upravljačke jedinice mora provjeriti čvrstoću pričvršćenja, cijeli hod, oba graničnika, ispravan smjer kretanja, fotoćelije, STOP, reakciju na prepreku i sigurne sile. Tijekom ispitivanja održavajte područje kretanja slobodnim. Predajte korisniku postupak ručnog deblokiranja i upute za ugrađenu upravljačku jedinicu.
Spajanje dodatne opreme prema ploči MC424L
Pogon TOO4524 je motor od 24 V; u nastavku su priključne stezaljke upravljačke jedinice. U prodajnim kompletima provjerite oznaku ugrađene ploče. Prije spajanja isključite mrežno napajanje i odspojite bateriju. Fotoćelije EPM s relejnim izlazom ne spajaju se kao BlueBUS.
MC424LR10 / MCA2R10 u kompletima TOO
| Element | Priključne stezaljke i polaritet |
|---|---|
| Pomoćno napajanje 24 V DC | 6 = 0 V (−), 7 = +24 V DC, za dodatnu opremu ukupno najviše 200 mA. Stezaljka 8 = zajednički +24 V za ulaze bez Stand-by all. Provjerite potrošnju svih napajanih elemenata. |
| Fotoćelije EPM | Bez Stand-by all i bez foto-testa napajajte TX i RX između 7 (+) i 6 (−). Beznaponski kontakt RX-a C–NC spojite između 8 (zajednički) i 10/FOTO, po potrebi 11/FOTO1 ili 13/AUX, ako je AUX podešen kao FOTO2. Kontakt nema polaritet +/−. |
| Stand-by all / foto-test | Načini rada međusobno se isključuju. Pri Stand-by all napajajte TX i RX preko 5 (+) / 6 (−); zajednička točka sigurnosnih kontakata je 5. Pri foto-testu napajajte TX preko 5 (+) / 6 (−), najviše 100 mA; RX preko 7 (+) / 6 (−), kontakt RX-a od 8 na odgovarajući ulaz FOTO. Neiskorištene testirane ulaze FOTO/FOTO1/FOTO2 spojite na 5 prema shemi broja parova, a ne automatski na 8. |
| STOP i naredbe | 9/STOP je za NC ili 8,2 kΩ, ovisno o naučenom načinu rada; zajednička stezaljka je kod Stand-by all 5, inače 8. 12/korak po korak je NO u odnosu na 8; 13/AUX ovisi o postavkama. Kontakti nemaju polaritet +/−; na ulaze nemojte dovoditi vanjski napon. |
| Signalna svjetiljka, kontrolna lampica, brava | Signalna svjetiljka 24 V DC/najviše 25 W: 1 = −, 2 = +. Kontrolna lampica OGI 24 V DC/najviše 5 W: 3 = −, 4 = +. Ako je 3–4 programirano kao električna brava, riječ je o 12 V AC/najviše 25 VA, bez fiksnog polariteta +/−. Prije spajanja provjerite funkciju izlaza. |
| Radio i rezervno napajanje | Prijamnik se ugrađuje u priključak SM, a baterija PS124 u vlastiti priključak. Ne spajaju se na priključne stezaljke napajanja dodatne opreme. |
MC424LR30 / MCA2R30 uz zasebno odabranu upravljačku jedinicu
| Element | Priključne stezaljke i razlike modela LR30 |
|---|---|
| Napajanje i ulazi | 6 = 0 V (−), 7 = +24 V DC za dodatnu opremu, najviše 200 mA; 8 = zajednički +24 V bez Stand-by all. 9/ALT je NC ili 8,2 kΩ; 10/FOTO, 11/FOTO1 su NC; 12/korak po korak NO; 13/AUX ovisno o postavkama. Kontakti nemaju polaritet. |
| Stand-by all / foto-test | Kod Stand-by all napajajte TX/RX preko 5 (+) / 6 (−) a sigurnosni kontakti, uključujući ALT, imaju zajedničku točku 5. Kod foto-testa: TX 5 (+) / 6 (−), najviše 100 mA; RX 7 (+) / 6 (−); kontakt RX s 8 na FOTO ulaz. Neiskorišteni testirani ulazi spajaju se na 5 prema odgovarajućoj shemi. Načini rada međusobno se isključuju. U stanju pripravnosti izlaz 7 pada na 21 V DC (±10 %), 2 W; provjerite potrošnju. |
| Izlazi | Signalna svjetiljka 24 V DC/najviše 25 W: 1 = −, 2 = +. Kontrolna lampica OGI 24 V DC/najviše 5 W: 3 = −, 4 = +. Kod funkcije električne brave na priključcima 3–4 je 12 V AC/najviše 15 VA, bez fiksnog +/−. Prije spajanja provjerite programiranu funkciju. |
| Radio i pričuvno napajanje | Prijamnik i baterija koriste vlastite priključke; kod starije baterije i ove ploče provjerite ispravan kabel i postavku Stand-by all prema uputama za MC424LR30. |
Sheme fotocelija za određenu upravljačku jedinicu
MC424LR10: Stand-by all · bez funkcija Stand-by all i fototesta · fototest.
MC424LR30: Stand-by all · fototest s jednim parom. Potpune sheme spajanja, postupak učenja i postavke nalaze se u vlastitim uputama za MC424LR30.
Nakon spajanja provjerite vrste kontakata, provedite odgovarajući postupak učenja i ispitajte sigurnosne uređaje pri otvaranju i zatvaranju.
Kompatibilna dodatna oprema
Dodatna oprema spaja se na odabranu upravljačku jedinicu, a ne izravno na kućište motora. Kod starije ploče mogu se razlikovati priključci, radio-prijamnik i napajanje izlaza.
| Što | Zašto | Vrsta |
|---|---|---|
| Upravljačka centrala | Upravlja jednim ili dvama motorima TOO od 24 V. Upute i spajanje ovise o stvarno ugrađenoj ploči. | Aktualna MC424LR30 (MCA2R30). MC424LR10 (MCA2R10) kompatibilna je starija generacija koju također možete pronaći u ponudi. |
| Signalna svjetiljka | Upozorava na kretanje vrata. Napon i snagu odaberite prema izlazu upotrijebljene centrale. | |
| Fotocelije | Nadziru prostor duž linije snopa. Reakcija vrata određena je načinom spajanja, postupkom učenja i postavkama sigurnosnih ulaza centrale. Pogledajte ispitivanje sigurnosnih elemenata. | |
| Daljinski upravljač | Daljinsko upravljanje prema protokolu prijamnika. Ugrađeni prijamnik MC424LR30 podržava Nice Opera. Dvosmjerni rad i velik domet zahtijevaju prijamnik s odgovarajućom podrškom. |
FLO2RE i FLO2R-S zahtijevaju prijamnik koji podržava FloR. Pri zamjeni upravljačke jedinice provjerite i kompatibilnost postojećih daljinskih upravljača. Uparivanje INTI2 s MC424LR30. |
| Radio / Wi-Fi / GSM | Ploča MCA2R30 ima ugrađeni radijski prijamnik. Upravljanje putem Wi-Fi-ja ili GSM-a dodatno je sučelje za koje je potrebna odgovarajuća veza. |
Dodatne Wi-Fi moduli odaberite prema ulazu centrale. Za upravljanje putem Zamel uređaja koristi se aplikacija SUPLA za Android i iOS. |
| Antena | Poboljšava domet radijskog prijamnika; upotrijebite antenu odgovarajuće frekvencije i priključka. | |
| Tipkovnica | Upravljanje kodom. Žičana EDS zahtijeva dekoder MORX; bežična izvedba mora biti kompatibilna s ugrađenim prijamnikom. | |
| Ključna sklopka | Omogućuje upravljanje vratima ključem. Kontakt sklopke spaja se na odgovarajući upravljački ulaz upravljačke jedinice prema njezinim uputama. | |
| Čitači kartica | Upravljanje karticom ili privjeskom. Čitač ETP treba dekoder MORX i upravljački ulaz centrale. |
|
| Električne brave | Pomažu osigurati zatvoreno krilo. Odabir brave, napajanje i vremensko upravljanje treba uskladiti s konkretnom centralom i vratima. |
|
| Rezervno i solarno napajanje | Baterija PS124 održava rad tijekom prekida mrežnog napajanja; uz MC424LR30 potreban je kabel CABLA11 i isključivanje Stand-by all. Solarni komplet Solemyo zaseban je način napajanja: električna mreža ne smije biti istodobno priključena, a funkcija Stand-by all mora biti uključena. |
Ručno deblokiranje u slučaju nestanka napajanja
Otvorite gumeni poklopac, umetnite priloženi ključ i okrenite ga za 90° u smjeru kazaljke na satu. Zatim ručno pomaknite vrata. Za ponovno zaključavanje postavite krilo približno na polovicu otvora i okrenite ključ za 90° u smjeru suprotnom od kazaljke na satu. Prije sljedećeg motoriziranog pomicanja provjerite je li pogon doista zaključan.
Održavanje i sigurnost
Motor i cijelu automatizaciju prepustite na pregled najkasnije 6 mjeseci nakon puštanja u rad, a zatim redovito, ovisno o učestalosti uporabe. Tehničar će pri isključenom napajanju pregledati nosače, vijke, koroziju, pokretne dijelove, graničnike i sigurnosne uređaje; nakon pregleda obavit će funkcionalno ispitivanje. Ako je pogon oštećen ili pruža neuobičajen otpor, nemojte upotrebljavati vrata dok se kvar ne otkloni.
Tehnički podaci motora
| Parametar | Vrijednost |
|---|---|
| Model motora | TOO4524 |
| Napon motora | 24 V DC |
| Napajanje upravljačke jedinice MC424LR30 | 230 V AC |
| Najveća duljina jednog krila | 4,5 m |
| Najveća masa jednog krila | 250 kg |
| Nazivna / maksimalna ulazna snaga motora | 30 / 120 W |
| Nazivna / maksimalna struja | 1,1 / 5 A |
| Nazivna / maksimalna sila | 300 / 1 800 N |
| Brzina pomicanja | 0,014 m/s |
| Hod klipa | 500 mm |
| Stupanj zaštite | IP54 |
| Radna temperatura | −20 do +50 °C |
| Masa samog motora | 5,5 kg |

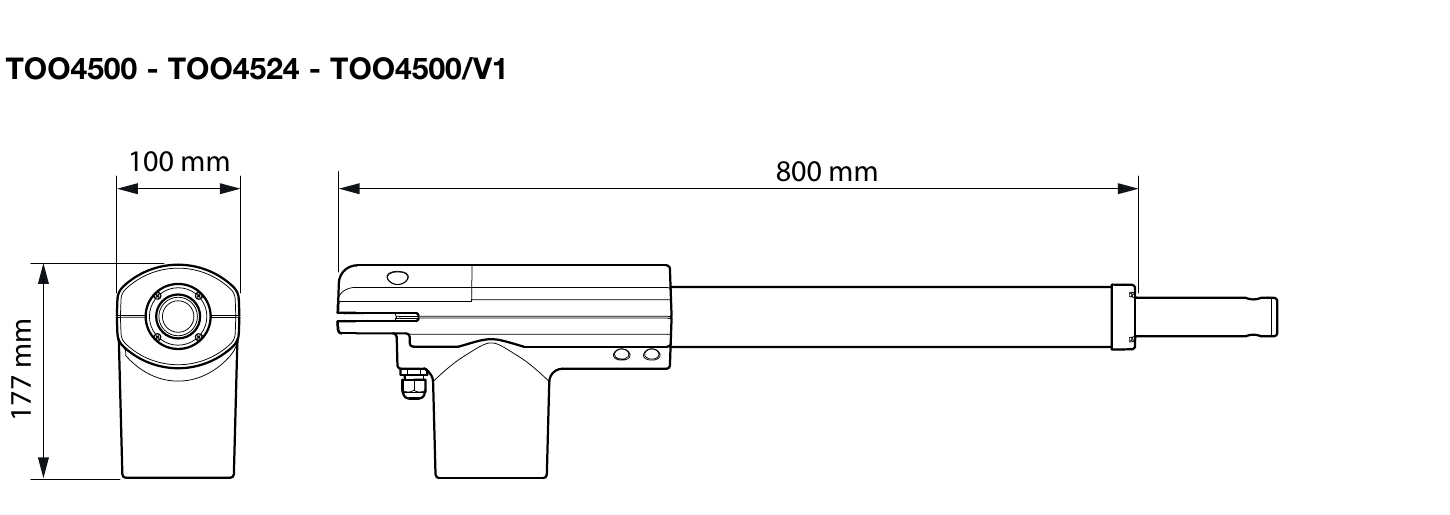

| Dimenzije motora | 800 × 100 × 177 mm |
| Način rada | Neprekidan rad |
Podaci tvrtke NICE vrijede pri temperaturi okoline od 20 °C (±5 °C). Masa od 5,5 kg odnosi se na sam motor. Maksimalna sila i ulazna snaga nisu vrijednosti za trajno opterećenje.
