Planirate krilnu ogradu ili želite dodati pogon? Odaberite svoju situaciju u tablici. Pokazat ćemo vam što izmjeriti, koji dijelovi idu zajedno i što pripremiti prije izrade i betoniranja. Pojedinosti otvorite izravno uz konkretno pitanje.
Pronađite rješenje za svoj ulaz
| Vaša situacija | Otvorite izravno |
|---|---|
| Nova ograda, zasad ručna | Primjer 4 × 1,5 m: okvir, šarke i priprema za naknadni pogon |
| Gotova ograda, želim pogon | Ručna provjera, mjerenje i odabir kompleta |
| Kratko ili uzbrdno dvorište | Mjesto za automobil · primjer mjerenja nagiba |
| Širok zidani stup | Nosači linearnog pogona ili zglobna ruka |
| Želim privatnost i punu ispunu | Što provjeriti pri oblaganju postojeće ograde |
| Birám graničnik ili zasun | Gotovo popločenje, nizak automobil i odgovarajući prihvatnik |
| Potreban mi je pješački ili pristup u nuždi | Jedno pješačko krilo · nestanak struje |
Što izmjeriti · Primjer 4 × 1,5 m · Što naručiti zajedno · Podaci za preporuku
Primjer 4 m × 1,5 m služi za objašnjenje postupka. Dimenzije, konstrukciju i okov prilagodite svojem ulazu; ovo nije univerzalni proizvodni nacrt. Pogon montirajte tek nakon uspješne ručne provjere gotove ograde.
Redoslijed pripreme: izmjera → zajednički odabir krila, okova i pogona → nacrt i građevinska priprema → izrada i ručna provjera → montaža pogona i puštanje u rad.
Što izmjeriti prije odabira dijelova
Uzmite metar i izmjerite gotov otvor između stupova pri tlu i gore. Na skici označite os svake šarke, konačnu visinu popločenja i mjesto na kojem će stajati automobil. Ako krila nisu jednake veličine, procijenite svako zasebno.
| Podatak | Što provjeriti na licu mjesta |
|---|---|
| Prolaz | Čisti razmak između gotovih stupova pri tlu i na visini ograde. |
| Teren | Najvišu točku na cijeloj putanji obaju krila, a ne samo ispod zatvorene ograde. |
| Otvaranje | Smjer, potreban kut i udaljenost od automobila, zida, ograde ili nogostupa. |
| Stupovi | Materijal, stanje, nosiva jezgra i mjesto za šarku i nosač pogona. |
| Krila | Duljinu od osi šarke, masu gotovog krila i vrstu ispune. |
| Način uporabe | Ručno ili motorno upravljanje, vjetar i broj otvaranja. |
Detaljan postupak mjerenja prostora i nagiba ulaza pomaže otkriti mogući sudar prije izrade.

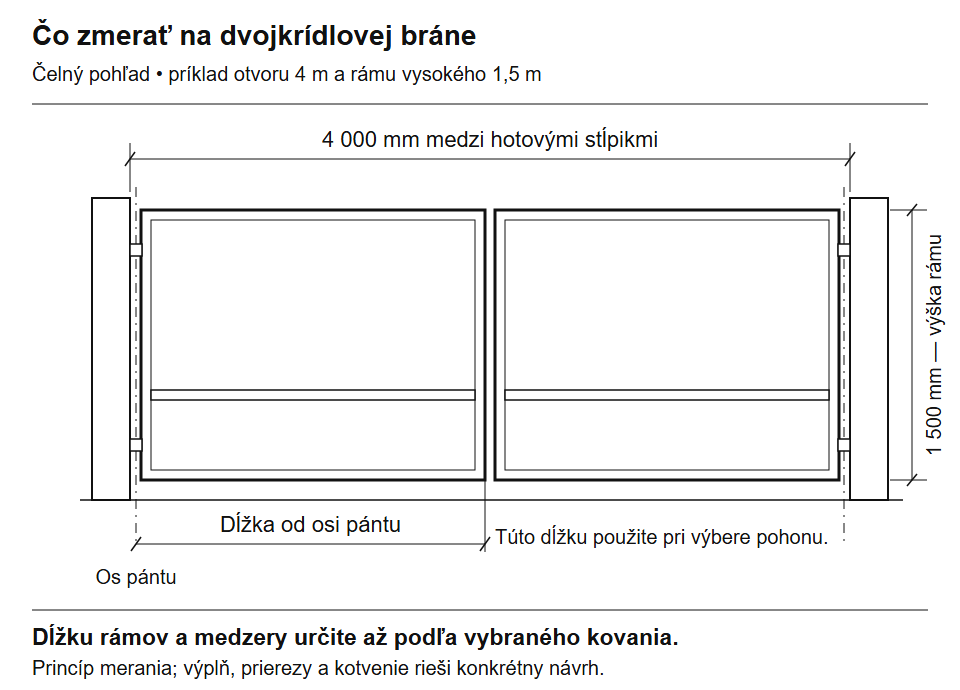

Ilustrativni primjer: prolaz 4 m, okvir 1,5 m
4 000 mm je otvor između gotovih stupova; 1 500 mm je visina okvira. Duljinu svakog okvira odredite tek nakon odabira šarki, graničnika i eventualnog preklapanja. Nemojte jednostavno podijeliti otvor na dva okvira od po dva metra — potreban je prostor i za okov i radne zazore.
Ispuna je izostavljena radi preglednosti. Jedna vodoravna prečka prikazuje moguću podjelu okvira; time se ne određuju presjek ni položaj nosača. Kliknite za uvećanje.
Za odabir pogona izmjerite krilo od osi šarke do njegova vanjskog ruba. Za naručivanje profila upotrijebite proizvodni nacrt okvira. To su dvije različite dimenzije.
Koji su vam dijelovi potrebni zajedno
Najprije odredite način upravljanja. O njemu ovise osiguranje krila i sadržaj narudžbe.
| Vaša ograda | Osnova odabira |
|---|---|
| Ručna dvokrilna ograda | Šarke s pričvrsnim elementima, graničnici i osiguranje otvorenih krila, zasun za pasivno krilo s prihvatnikom i brava prema željenom načinu zaključavanja. |
| S pogonom odmah ili naknadno | Mehaničkom dijelu ograde dodajte nosače i njihove nosive točke, upravljačku jedinicu, ožičenje i zaštitne elemente. Provjerite propisane graničnike, eventualnu električnu bravu i pristup u nuždi. |
Usporedite cijeli komplet: cijena samog motora još ne uključuje sve potrebne dijelove ni građevinsku pripremu. Kod podzemnog pogona provjerite i kutije, deblokadu i odvod; kod ručne ograde provjerite prihvatnik zasuna i osiguranje otvorenih krila.
Kako provjeriti sadržaj kompleta i odabrati povezane dijelove
Svi postupci na jednom mjestu
| Što trebate riješiti | Postupak i odabir dijelova |
|---|---|
| Stanu li krila u ulaz? | Mjerenje nagiba, otvaranje prema van i sklopiva krila. Označite putanju i mjesto za automobil. |
| Od čega izraditi ogradu? | Okvir, profili, stupovi i temelji, šarke, ispuna i zaštita površine. Odaberite ih zajedno s nosivim mjestom za nosače. |
| Koji pogon odabrati? | Vrsta pogona, 24 V ili 230 V i ograničenja pojedinih modela. Duljinu i masu procjenjujte zajedno. |
| Ima li mjesta za nosače? | Geometrija montaže: Wingo A/B/C i dijagrami, ruka HOPP ili podzemni pogon. |
| Što pripremiti i spojiti? | Ožičenje i primjer MC424LR30. Dalje priručnici, montaža i ispitivanja i održavanje i otklanjanje poteškoća. |
| Kako osigurati i upravljati ogradom? | Graničnici, zasun s prihvatnikom, električna brava i upravljanje i rezervno napajanje. Odaberite prema ručnom ili automatskom načinu rada. |
Što nam poslati za odabir dijelova i pogona
Za prvu preporuku pripremite:
- Skicu prolaza s duljinom i visinom svakog krila te smjerom i kutom otvaranja.
- Vrstu ispune i težinu gotovog krila; za nova vrata popis materijala kako bismo procijenili težinu.
- Tri fotografije: cijeli ulaz iz dvorišta, detalj šarke i stupa odozgo te mjesto na koje će se krilo otvoriti. Uz detalj navedite dimenzije — sama fotografija nije dovoljna.
Ako je teren nagnut, navedite visine površine duž putanje krila. Ako je pogon već ugrađen, fotografirajte i njegovu pločicu te oznaku upravljačke jedinice.
Tražite samo određeni dio? Pogledajte šarke, zasune, graničnike ili pogone za krilna vrata. Pri zamjeni usporedite i nacrt za montažu te prihvatnik originalnog dijela.
Odabrat ćemo dijelove prema vašem ulazu
Pošaljite nam dimenzije i fotografije. Pomoći ćemo vam usporediti odgovarajuće šarke, graničnike i sklopove pogona te provjeriti ima li dovoljno prostora za njihovu montažu.
