Graničnik određuje krajnji položaj, zasun učvršćuje krilo, a odgovarajuća brava ga zaključava. Odaberite ih zajedno s okvirom, gotovom površinom prilaza i načinom upravljanja. Kod automatiziranih vrata osiguranje mora biti usklađeno s pogonom; obični ručni zasun treba otpustiti prije njegova pokretanja.
| Krilna vrata: odaberite temu | |
|---|---|
| Mjerenje i postupak | |
| Prostor i nagib | Okvir, šarke i ispuna |
| Pogon i nosači | Graničnici i pribor |
Prije narudžbe provjerite cijeli spoj
| Odabirete | Što vam je potrebno |
|---|---|
| Ručni zasun | Odgovarajući prihvatnik ili čahuru, pričvršćivanje na okvir i potreban dohvat zatika. Ako čahura nema graničnu površinu, položaj krila mora određivati zaseban graničnik. |
| Brava | Prihvatnik, odgovarajući položaj za montažu i pristup ključu. Kod električnog osiguranja potrebni su i odgovarajuće napajanje, upravljanje i mogućnost hitnog otključavanja. |
| Komplet pogona | Provjerite broj motora, točnu upravljačku jedinicu i sadržaj pakiranja. Nosači, prijamnik, daljinski upravljači, fotoćelije i signalna svjetiljka ne moraju biti isti u svakom kompletu. Posebno provjerite produžene nosače, graničnike, kabele i sidrenje. |

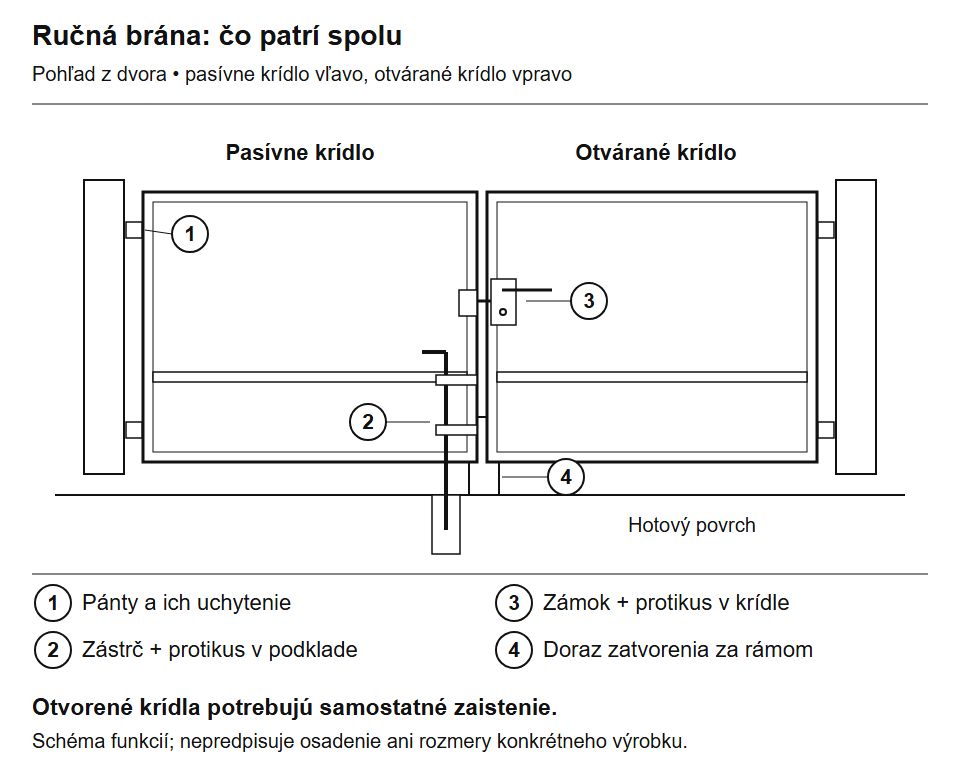

Princip ručnog sklopa gledano iz dvorišta. Šarke i ispuna dimenzioniraju se zasebno; otvorena krila trebaju vlastito osiguranje. Kliknite za uvećanje.
Što zaustavlja vrata i što ih zadržava na mjestu
| Što | Zašto | Vrsta i odabir |
|---|---|---|
| Graničnik zatvaranja | Određuje krajnji položaj zatvorenih krila. | Donji graničnik odaberite prema visini okvira iznad završne površine i načinu sidrenja. |
| Graničnik otvaranja | Zaustavlja krilo na kraju otvaranja. | Vanjski ili ugrađeni mehanički graničnik, ovisno o konkretnom pogonu. Provjerite položaj i kut otvaranja. |

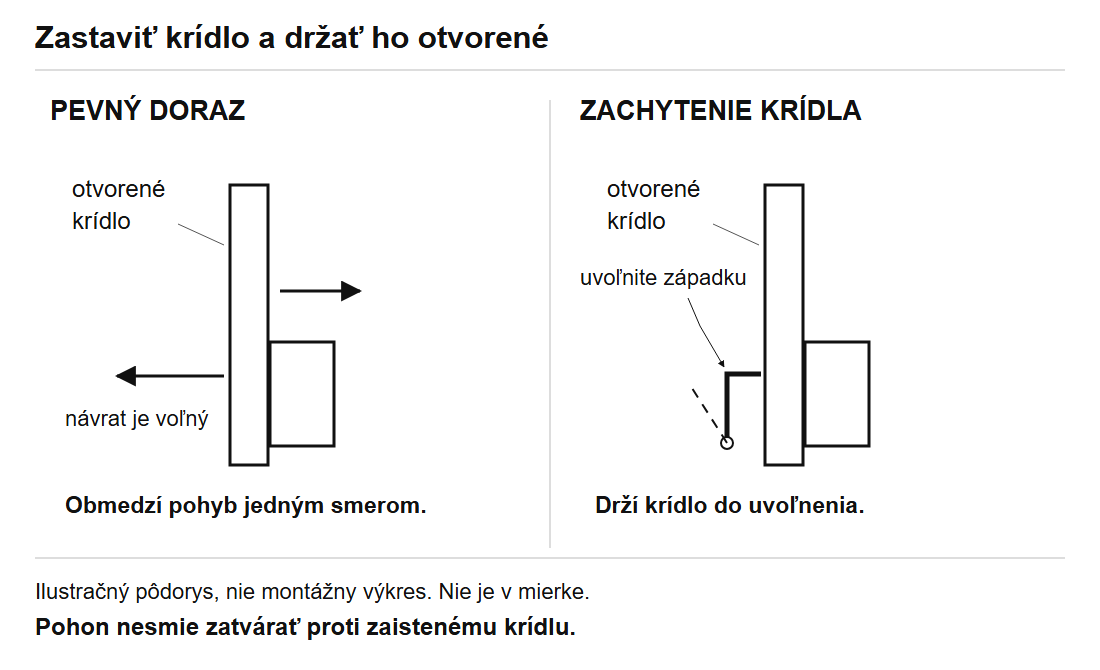

| Hvatač otvorenog krila | Ujedno pridržava ručno krilo kako se ne bi samo vratilo. | Odaberite način zadržavanja i otpuštanja. Fiksni graničnik sam po sebi ne jamči tu funkciju. |
| Zasun | Osigurava, primjerice, pasivno krilo ručnih vrata. | Zatik i odgovarajući prihvatnik; usporedite promjer, hod i visinu montaže. |
| Brava | Omogućuje zaključavanje vrata. | Ručno zaključavanje ili električno osiguranje ovisno o načinu upravljanja. |
Kod automatizacije odaberite graničnike prema uputama za pogon. Naučeno vrijeme rada nije univerzalna zamjena za mehanički graničnik. Fiksni hvatač otvorenog krila ne smije ostati aktiviran kada motor počne zatvarati vrata.
Graničnik postavite prema završnom popločenju
Prije bušenja provjerite dodir s okvirom, razmak od tla ispod automobila i putanju obaju krila. Naknadno postavljeno popločenje može promijeniti razmak ispod okvira i potreban dohvat zasuna. Odaberite sidrenje prikladno za nosivu podlogu; sama tanka pločica možda neće biti dovoljna.
Kod niskog automobila provjerite i prolazak preko graničnika. Iz zasuna i njegova otvora mora se moći ukloniti šljunak, lišće ili snijeg. Održavajte odvod vode prohodnim; odvodni otvor sam po sebi ne jamči zaštitu od smrzavanja.
Primjer: završno popločenje i niski automobil
Odabirete središnji graničnik i donji zasun. Važni su visina donjeg ruba okvira, putanja automobila i nosiva podloga ispod popločenja.
- Zatvorite i poravnajte krila. Izmjerite razmak od završne površine do okvira na mjestu graničnika te mjesto dosega zatika zasuna.
- Usporedite visinu graničnika s dodirnom točkom na okviru i stvarnom mogućnošću prolaska automobila. Na prijelomu nagiba nije dovoljna kataloška vrijednost udaljenosti vozila od tla.
- Ako odaberete ugradnu čahuru EGS, krajnji položaj odredite zasebnim graničnikom. Kod SABO-a istodobno procijenite graničnu površinu, otvor za zatik, sidrenje i čišćenje.
Povezani dijelovi i postupci: graničnici, EGS i SABO, odabir zasuna.
Kako odabrati zasun s odgovarajućim prihvatnikom
Kod ručnih dvokrilnih vrata pasivno se krilo često osigurava donjim zasunom. Odaberite ga tek nakon što odredite položaj zatvorenog okvira i završnu visinu površine.
- Izmjerite dohvat: udaljenost između mjesta pričvršćenja zasuna i prihvatnika. Usporedite ukupnu duljinu i korisni hod proizvoda.
- Usporedite zatik i otvor: njihov promjer, položaj i potrebno umetanje prema nacrtu proizvoda.
- Provjerite rukovanje: mjesto za ručku, njezin hod i osiguranje podignutog zatika kako pri otvaranju ne bi strugao o tlo.
- Odaberite prihvatnik: ugradnu čahuru ili graničnik s otvorom. Odredite način sidrenja, odvodnju i pristup za čišćenje.
| Graničnici i zasuni | |
|---|---|
 |

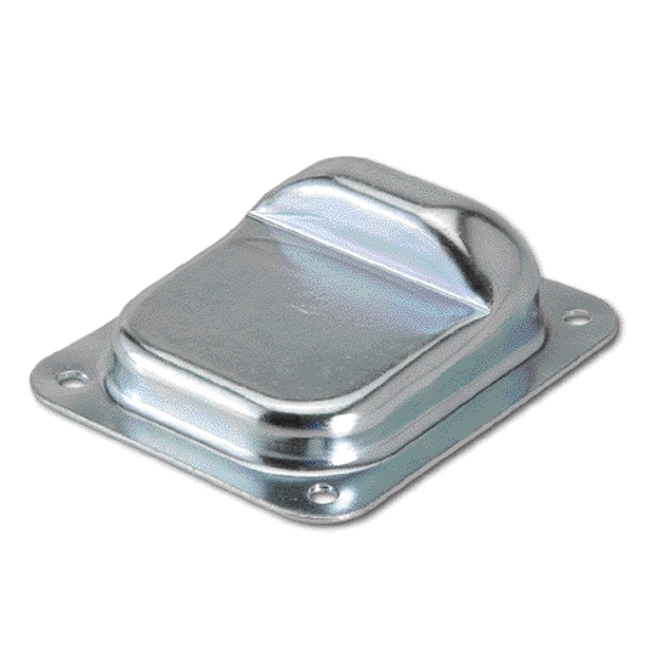

Donji graničnik za pričvršćivanje vijcima Za precizno određivanje zatvorenog položaja. Ugradnja se prilagođava podlozi i položaju na prilazu. |
 |

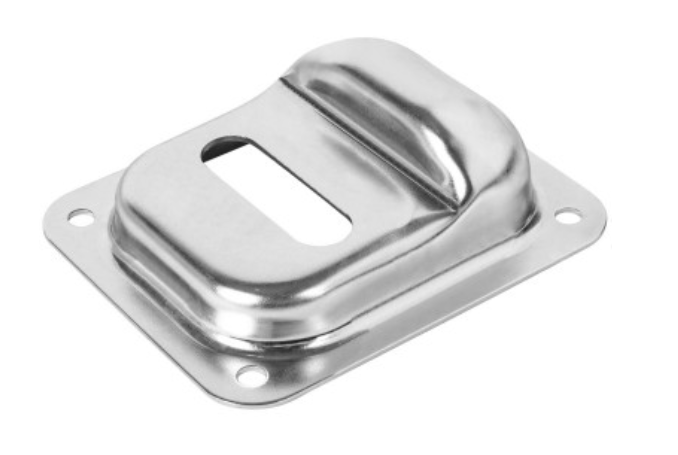

Kod ručnog sklopa može raditi sa zasunom; otvor i zasun biraju se u odgovarajućim dimenzijama. |
 |

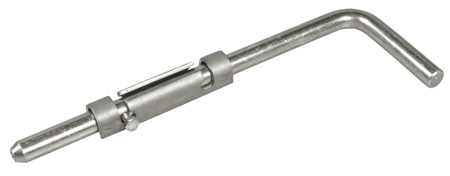

Zasun za vrata koji se pričvršćuje vijcima, za osiguranje krila u tlu; odaberite duljinu i prihvatnik. |
 |

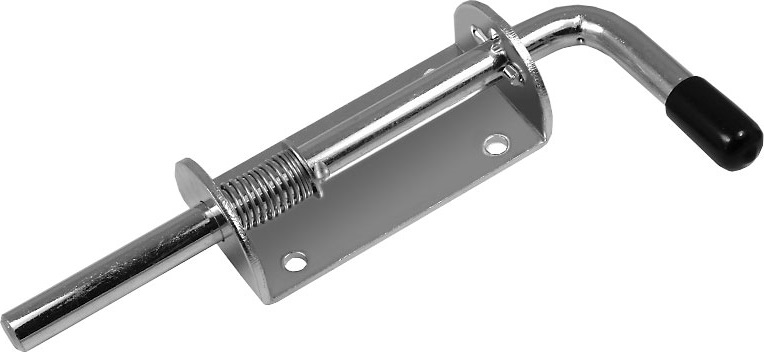

Izvedba s oprugom za ručno upravljanje. Način osiguranja i montažu provjerite za konkretan proizvod. |

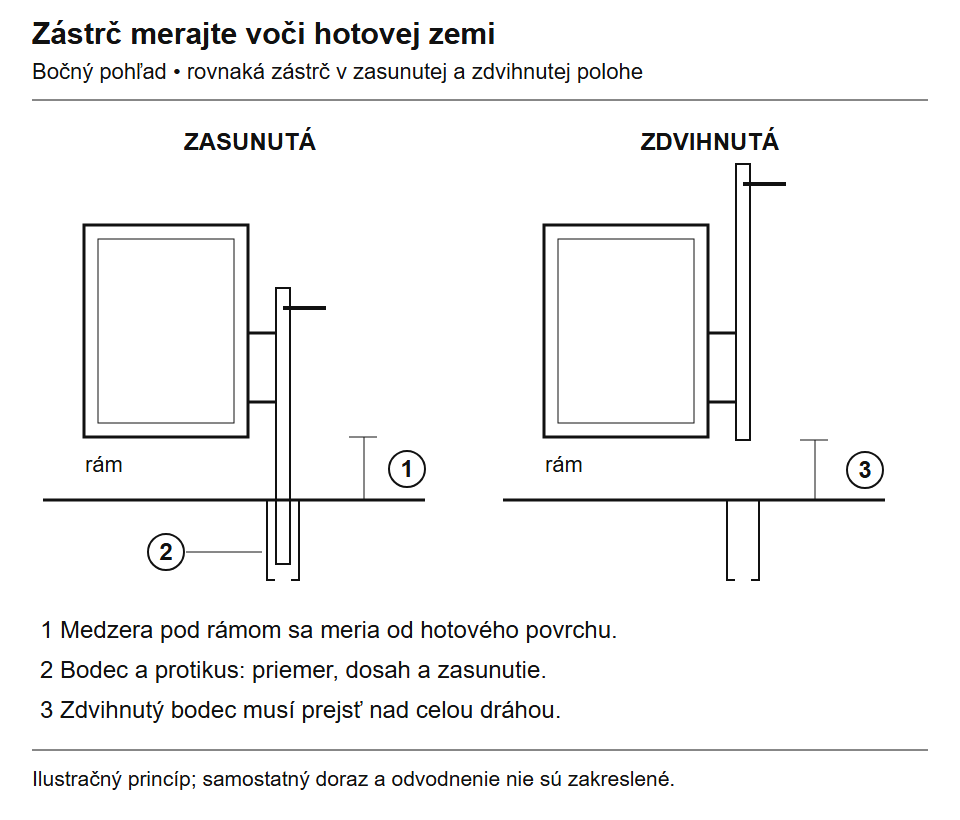

Izmjerite i uvučeni i podignuti položaj. Pri otvaranju klin ne smije zapinjati za viši dio ulaza. Kliknite za povećanje.

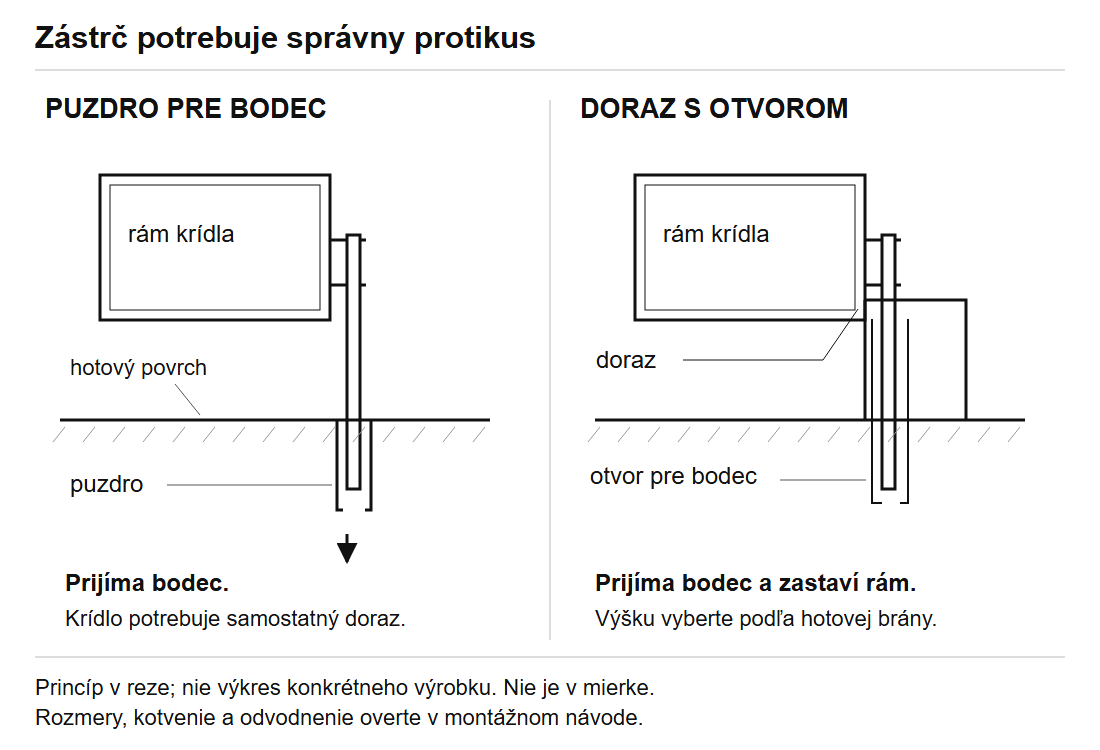

Prihvatno kućište EGS ili graničnik SABO?
EGS je ugradbeno prihvatno kućište za klin s odvodom vode. Nema graničnu ploču pa samo po sebi ne određuje krajnji položaj krila. SABO objedinjuje donji graničnik i otvor za zasunicu. Odaberite ga prema razmaku između gotove podloge i donjeg ruba krila, dimenziji klina i uputama za montažu.
| Prihvatno kućište i graničnik iz asortimana | |
|---|---|
 |

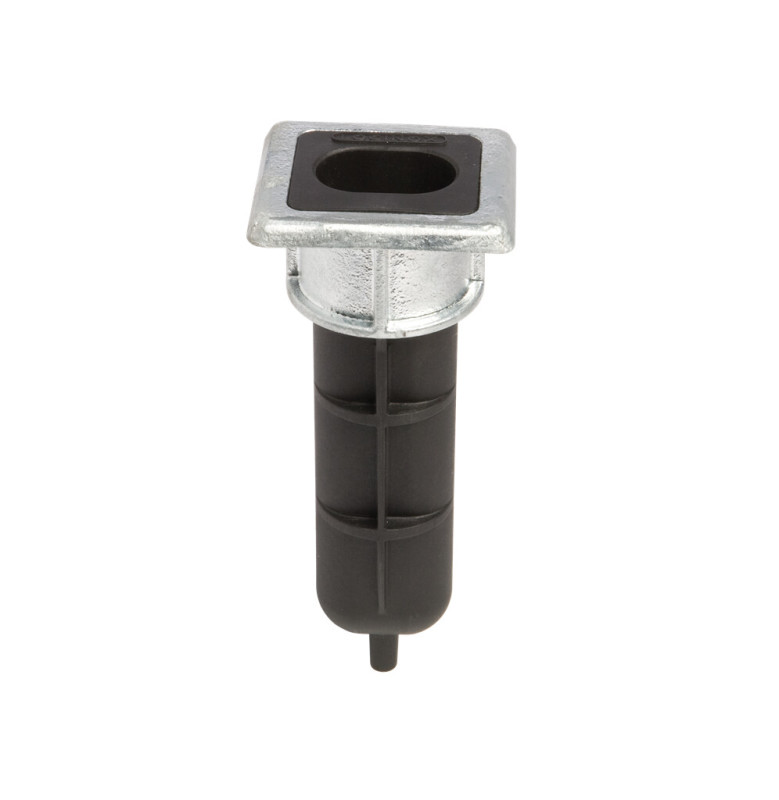

Locinox EGS – prihvatno kućište za zasunicu Ugradbeno prihvatno kućište za klin s odvodom vode. Nema graničnu ploču; krajnji položaj krila riješite zasebno. |
 |

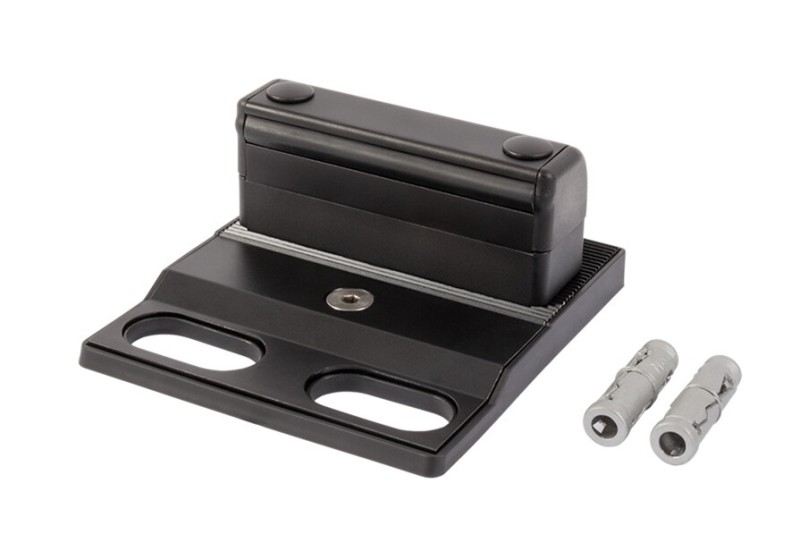

Locinox SABO – graničnik s otvorom Donji graničnik s otvorom za zasunicu. Odaberite prema razmaku iznad gotove podloge i dimenziji klina. |
Dva primjera osiguranja ručnih vrata
| Situacija | Dijelovi i provjera prije narudžbe |
|---|---|
| Već imate graničnik, nedostaje otvor za zasunicu | Zasunica + ugradbeno prihvatno kućište EGS. EGS je namijenjen klinu promjera do Ø 20 mm i nema graničnu ploču. Izmjerite doseg klina, visinu gotove podloge i prostor za ugradnju s odvodom vode. |
| Potreban vam je graničnik i prihvatnik na površini | Kompatibilna zasunica + SABO. Provjerite odgovara li klin promjeru do Ø 20 mm te razmak između površine i donjeg dijela vrata od 20–45 mm. Za VSA, VSF i KEYDROP proizvođač navodi profil od 40–60 mm; ova kombinacija nije univerzalna za svaku zasunicu. |
Kod oba rješenja provjerite je li podignuti klin izvan cijelog puta kretanja te ima li svako otvoreno krilo odgovarajuće osiguranje. Ako se naknadno ugradi pogon, ručno osiguranje treba prilagoditi automatskom radu.
Zasunica s mogućnošću zaključavanja ili ugradnja u okvir
Sam graničnik ni obična zasunica bez mogućnosti zaključavanja ne zaključavaju vrata. Odaberite bravu ili zasunicu s mogućnošću zaključavanja, primjerice KEYDROP. Kod skrivene ugradnje SUBY najprije provjerite unutarnji prostor profila i debljinu stijenke; montažni otvor izradite prema nacrtu proizvoda.
| Zaključavanje i ugradnja u profil | |
|---|---|
 |

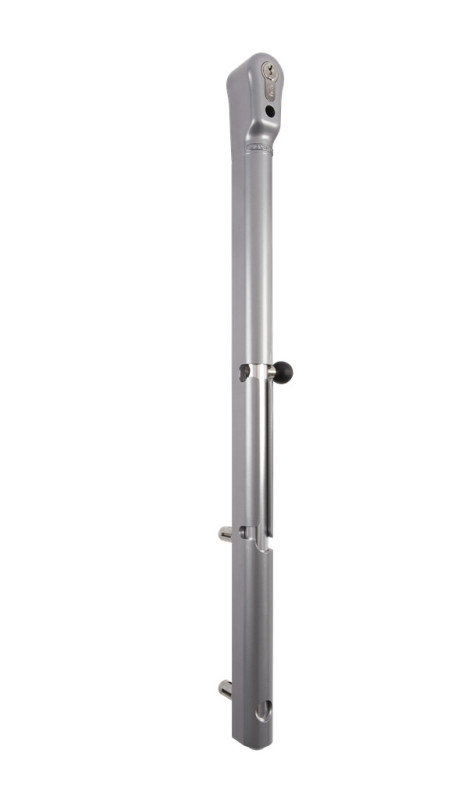

Locinox KEYDROP – zasunica s mogućnošću zaključavanja Zasunica koja se zaključava ključem. Provjerite prostor na profilu, potreban hod i položaj prihvatnika. |
 |

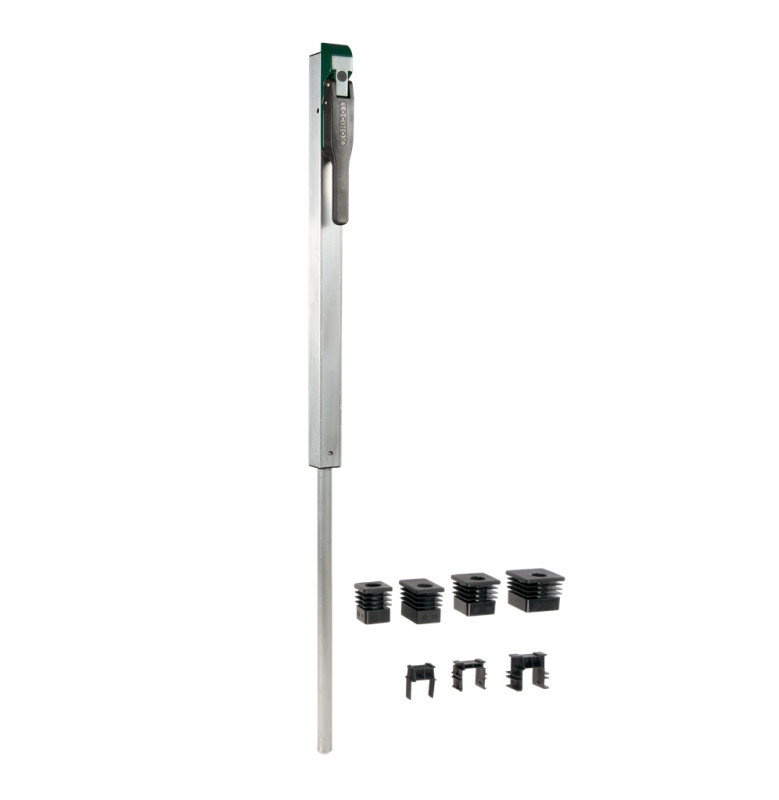

Locinox SUBY – zasunica za profil Zasunica ugrađena u profil krila. Prije izrezivanja otvora usporedite profil, debljinu stijenke i montažni nacrt. |
Locinox VSF ima drukčiju izvedbu: njegova ručka može biti blokirana drugim krilom kada su vrata zatvorena. Nemojte miješati ovaj način osiguranja s ugradnjom SUBY-a u profil. Ostale dimenzije i izvedbe potražite među zasunicama za dvokrilna vrata.
Električna brava mora biti usklađena s pogonom
Provjerite zahtjeve za bravu prije pripreme ožičenja. Za M-Fab proizvođač preporučuje električnu bravu za krilo šire od 2,5 m; to nije opća granica za sve motore. Za drugi pogon mjerodavne su njegove vlastite upute.
NICE PLA10 je okomita, a PLA11 vodoravna električna brava; obje rade na 12 V AC. Provjerite izlaz i način upravljanja u uputama za upravljačku jedinicu koja je stvarno ugrađena. Napon motora ne određuje napajanje brave.
Električno upravljana donja zasunica još je jedna mogućnost. Mora se potpuno otključati prije kretanja krila i uvući tek u pravilnom položaju. Provjerite potrebno napajanje, upravljački signal, prihvatnik i način otključavanja u nuždi.
U slučaju nestanka struje električno osiguranje, ovisno o izvedbi, može ostati zaključano ili se otključati. Provjerite svojstva točnog modela i dostupnost ključa. Otključana zasunica sama neće deblokirati blokirani motor; pogledajte i ručno deblokiranje i rezervno napajanje pogona.
Preklop određuje redoslijed krila

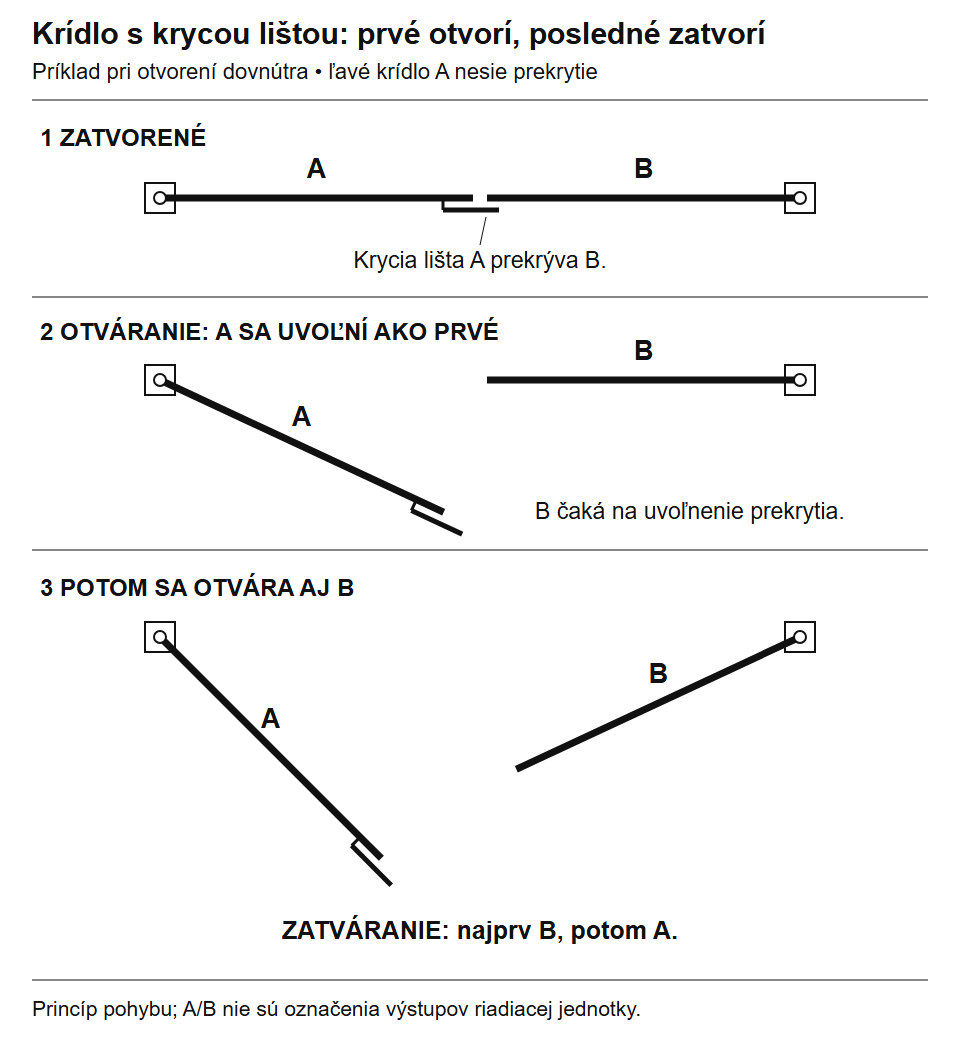

Ako jedno krilo ima pokrovnu letvu koja prekriva drugo, pri otvaranju se prvo mora osloboditi, a pri zatvaranju zatvoriti posljednje. Najprije isprobajte taj pokret ručno. Zatim namjestite pravilan redoslijed i odgodu u konkretnoj upravljačkoj jedinici; nemojte nagađati brojeve motora prema lijevoj i desnoj strani.
U ovom primjeru letvu nosi lijevo krilo A; kod obrnutog preklopa uloge su zamijenjene. Brojeve motora i postavku odgode određuju upute za upravljanje. Kliknite za povećanje.
Kod ručne izvedbe najprije zatvorite i osigurajte pasivno krilo, a zatim zatvorite aktivno. Graničnik i prihvatnik moraju biti pravilno postavljeni u tom položaju. Brava ni zasunica ne smiju silom ispravljati spušten ili iskrivljen okvir. Kod krila različite širine procijenite svaki motor i put kretanja zasebno.
Kako ćete svakodnevno upravljati vratima
Prije narudžbe provjerite sadržaj kompleta pogona. Prijamnik, daljinski upravljači, fotoćelije ili signalna svjetiljka možda su već uključeni u komplet. Dodatnu opremu odaberite prema točnom tipu upravljačke jedinice i osobama koje će koristiti vrata.
Tipkalo ili tipkovnicu postavite tako da osoba koja zadaje naredbu stoji izvan putanje krila i pogonske ruke. Električna kontaktna brava šalje naredbu upravljačkoj jedinici; u slučaju nestanka struje ne zamjenjuje mehanički ključ za deblokiranje.
| Što | Zašto | Vrsta i provjera |
|---|---|---|
| Kontaktna brava | Upravljanje na ulazu bez daljinskog upravljača. | Prekidači: kontakt i ožičenje prema ulazu upravljačke jedinice. Električna naredba nije mehaničko deblokiranje u nuždi. |
| Tipkovnica | Pristup putem koda za ukućane ili dogovorene posjetitelje. | Provjerite kabelsko, sabirničko ili radijsko sučelje te eventualni dekoder u upravljačkom sklopu. |
| Upravljanje mobitelom | Otvaranje i upravljanje pristupom ovise o mogućnostima modula. | GSM ili Wi-Fi rješenje: signal, napajanje, povezivanje s upravljačkom jedinicom i eventualna SIM kartica/usluga. Naredba za otvaranje ne mora potvrđivati stvarni položaj vrata. |
| Rezervno napajanje | Rad tijekom nestanka mrežnog napajanja u podržanoj konfiguraciji. | Rezervno napajanje za konkretnu upravljačku jedinicu. Provjerite priključak, punjenje i dodatnu opremu; nije univerzalno rješenje za sve motore od 24 V. |
| Daljinski upravljač | Dodatni korisnik ili upravljanje više uređaja. | Provjerite prijamnik, kodiranje i frekvenciju. Ista frekvencija sama po sebi ne potvrđuje kompatibilnost. |
Zaštitne elemente birajte prema mjestu
Fotoćelije prate putanju svoje zrake. Ne zamjenjuju procjenu mjesta kod šarki, između krila i uz ogradu. Sučelje fotoćelija, sigurnosnih rubova i njihovu provjeru odaberite prema upravljačkoj jedinici i rizičnim mjestima vrata. Napajanje signalne svjetiljke odredite prema izlazu upravljačke jedinice.
Česta pitanja pri odabiru dijelova
Trebam li graničnik i na vratima s pogonom?
Slijedite upute za konkretni motor: može upotrebljavati vanjski ili ugrađeni mehanički graničnik za taj smjer. Učenje putanje ne znači da možete izostaviti propisani graničnik. Provjerite otvoreni i zatvoreni položaj.
Je li opružni zasun automatski?
Opruga sama po sebi ne znači električno otključavanje. Kod običnog ručnog zasuna rukovatelj mora osloboditi krilo prije pokretanja pogona. Za automatsko zaključavanje odaberite uređaj koji radi s upravljačkom jedinicom.
Hoće li kotačić pomoći ako se krilo spušta?
Najprije utvrdite uzrok: šarke, okvir, sidrenje ili stup. Potporni kotačić može poduprijeti vrata za koja je to predviđeno, ali nije univerzalni popravak njihove mehanike.
Što provjeriti prije narudžbe
- Dimenzije profila i čvrsto mjesto za pričvršćivanje dijela.
- Gotov razmak ispod krila, promjer zatika, njegov hod i prihvatnik.
- Smjer otvaranja, preklapanje i pristup ručki ili ključu.
- Kod električnog elementa točna oznaka upravljačke jedinice, napajanje, sučelje i ponašanje u slučaju nestanka struje.
- Sadržaj kompleta, sidrenje, kabeli i dijelovi koji se naručuju zasebno.
Pošaljite nam fotografiju spoja krila, mjesto graničnika te dimenzije profila i razmaka od tla. Kod automatskih vrata dodajte fotografiju natpisne pločice pogona i oznaku upravljačke jedinice. Pomoći ćemo vam odabrati dijelove koji odgovaraju jedni drugima.
