NICE MoonKey MOSE – ključni prekidač s jednostavnim cilindrom, nadžbukna montaža
| Dostupnost proizvoda: | zamijenjen | Proizvod se više ne proizvodi, ali srećom zamijenjen je novijim modelom. |
|---|
Opis proizvoda NICE MoonKey MOSE – ključni prekidač s jednostavnim cilindrom, nadžbukna montaža
Ključni prekidač NICE MOSE je zamijenjen.
Njegov potpuno kompatibilan nasljednik je NICE Era Key Switch EKS.
NICE MOSE je mehanička ključna sklopka iz obitelji NICE MoonKey, pomoću kojeg možete uključivanjem i isključivanjem električnih krugova upravljati pogonima ne samo marke NICE. Ključna sklopka je dvopoložajna, što znači da se ključ može okrenuti udesno i ulijevo. Svakom položaju možete dodijeliti drugu naredbu. Sklopka je povratna, što znači da se zahvaljujući opruzi vraća u početni položaj. Uz sklopku se može dokupiti aluminijski stupić NICE MOCS.
Tehničke značajke ključne sklopke NICE MOSE
| Šifra dobavljača | MOSE |
|---|---|
| Vrsta brave | dvopoložajna povratna brava |
| Vrsta uloška | jednostavni uložak |
| Vrsta montaže | |
| Kontakti |
dva izmjenična mikroprekidača, koji uključuju (normalno otvoreni kontakt) ili isključuju (normalno zatvoreni kontakt) |
| Kapacitet kontakata | Maksimalno 48 V 2 A |
| Stupanj zaštite | IP43 |
| Osvjetljenje | ne, ali s pripremom za LED osvjetljenje 12/24 V MOSA1 |

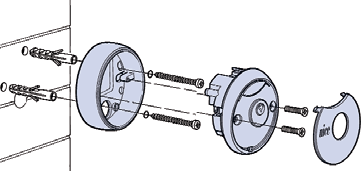

Nadžbukna montaža ključne sklopke NICE MoonKey MOSE
Spajanje dodatnog svjetla NICE MoonKey MOSA1
Napomena: Spajanje je jednako za sve ključne sklopke; na ilustracijama je NICE MoonKey MOSEU. Dodatno LED svjetlo MOSA1 nije uključeno u isporuku, potrebno ga je naručiti zasebno.
|
|
|
|
|

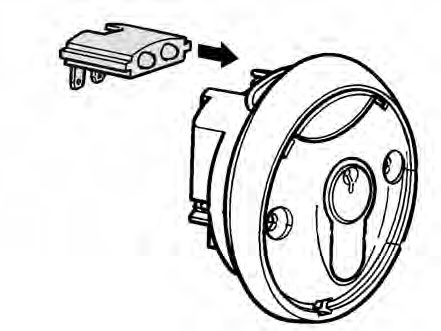

1. Spojite MOSA1 na ključnu sklopku |
2. Spojite dovod električne energije (u pravilu je izlaz na priključnoj letvi upravljačke jedinice, primjer izlaza: Robus, Road). |
3. Gotovo, ključna sklopka je osvijetljena. Ovdje je MOSEU s montažnom podlogom MOA2 i LED osvjetljenjem MOSA1. |
Otvaranje ključne sklopke NICE MoonKey MOSE

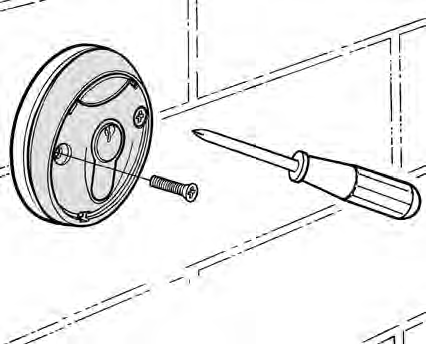

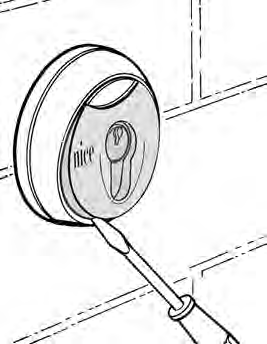

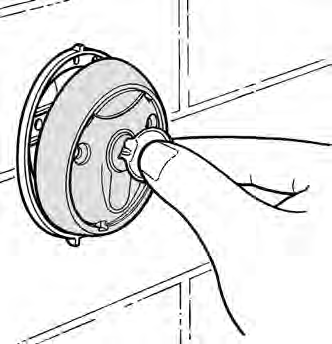

| 1. Izvucite poklopac ključne sklopke pogona | 2. Odvijte vijke ključne sklopke pogona | 3. Okrenite ključ ključne sklopke pogona i izvucite prednji dio |
 |
 |
 |
Spajanje ključne sklopke NICE MOSE

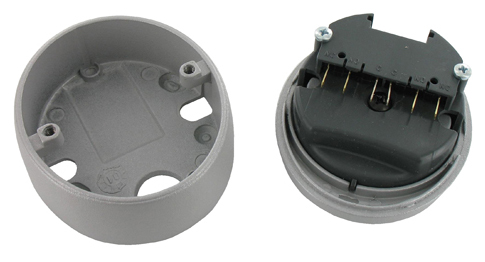

Unutrašnjost ključne sklopke NICE MoonKey MOSE
Primjer sheme spajanja ključne sklopke NICE MoonKey MOSE s pogonom NICE Robus (RB400, RB600, RB1000) i Run (RUN1800P)
Okretanjem ključa aktivira se:
Ulijevo: STOP
Udesno: Sekvencijalno upravljanje
Primjer sheme spajanja ključne sklopke NICE MoonKey MOSE s pogonom NICE Road (RD400)
Okretanjem ključa aktivira se:
Ulijevo: STOP
Udesno: Sekvencijalno upravljanje
Alternativne ključne sklopke
| Montaža/Uložak | Jednostavni uložak | Cilindrični uložak | Bez uloška |
|---|---|---|---|
| Nadžbukna montaža |
MOSE (ovdje ste) |
|
|
| Ugradna montaža |
|
|
ne postoji |
Pribor za ključni prekidač NICE MoonKey MOSE
| MOSA1 | MOA2 | MOCA1 | MOCF2 | MOCS |
|---|---|---|---|---|
 |
 |
 |
 |
 |
|
LED osvjetljenje ključnog prekidača. |
Montažna podloška za ključni prekidač. |
Nastavak za stup MOCF2. |
Stup s dva kućišta za fotoćelije. Na vrh se može postaviti nosač ključnog prekidača MOCA1. |
Stup za ključni prekidač. |
